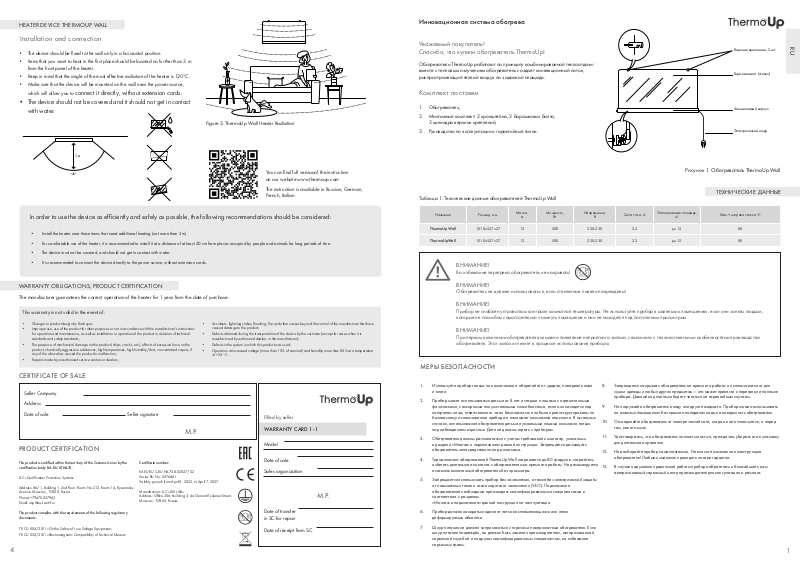

Page 1
Алюминиевый корпус
Электрический шнур
Верхние крепления - 2 шт.
Термоэлемент (стекло)
HEATER DEVICE THERMOUP WALL
Инновационная система обогрева
Installation and connection
• The device should be xed to the wall only in a horizontal position.
• Items that you want to heat in the rst place should be located no further than 3 m
from the front panel of the heater.
• Keep in mind that the angle of the most effective radiation of the heater is 120°C.
• Make sure that the device will be mounted on the wall near the power source,
which will allow you to connect it directly, without extension cords.
• The device should not be covered and it should not get in contact
with water.
Figure 2. ThermoUp Wall Heater Radiation
3 м
120°
In order to use the device as efciently and safely as possible, the following recommendations should be considered:
• Install the heater near those items that need additional heating (not more than 3 m).
• For comfortable use of the heater, it is recommended to install it at a distance of at least 50 cm from places occupied by people and animals for long periods of time.
• The device must not be covered, and should not get in contact with water.
• It is recommended to connect the device directly to the power source, without extension cords.
You can nd full versionof the instruction
on our website www.thermoup.com
The instruction is available in Russian, German,
French, Italian.
Уважаемый покупатель!
Спасибо, что купили обогреватель ThermoUp!
Обогреватели ThermoUp работают по принципу комбинированной теплоотдачи:
вместе с тепловым излучением обогреватель создает конвекционный поток,
распространяющий теплый воздух по заданной площади.
Комплект поставки
1. Обогреватель;
2. Монтажный комплект: 2 кронштейна, 2 барашковых болта,
2 цилиндра верхних креплений;
3. Руководство по эксплуатации и гарантийный талон.
Таблица 1. Технические данные обогревателей ThermoUp Wall
Название Размер, мм
ThermoUp Wall
ThermoUpWall
1010x527x27 12 500 220-230 2.2 до 12 80
1010x527x27 12 500 220-230 2.2 до 12 80
ВНИМАНИЕ!
Во избежание перегрева обогреватель не накрывать!
Масса,
кг
Мощность,
Вт
Напряжение,
RU
Рисунок 1. Обогреватель ThermoUp Wall
ТЕХНИЧЕСКИЕ ДАННЫЕ
В
Сила тока, А
Отапливаемая площадь,
2
м
Max.оt нагрева стекла оС
WARRANTY OBLIGATIONS, PRODUCT CERTIFICATION
The manufacturer guarantees the correct operation of the heater for 1 year from the date of purchase.
This warranty is not valid in the event of:
• Changes in product design by the buyer;
• Improper use, use of the product for other purposes or not in accordance with the manufacturer’s instructions
for operation and maintenance, as well as installation or operation of the product in violation of technical
standards and safety standards;
• The presence of mechanical damage on the product (chips, cracks, etc.), effects of excessive force on the
product, chemically aggressive substances, high temperatures, high humidity/dust, concentrated vapors, if
any of the above has caused the product to malfunction;
• Repairs made by unauthorized service centers or dealers;
• Accidents, lightning strikes, flooding, fire and other causes beyond the control of the manufacturer that have
• Defects obtained during the transportation of the device by the customer (except for cases when it is
• Defects in the system in which this product was used;
• Operation at increased voltage (more than 10% of nominal) and humidity more than 80% at a temperature
CERTIFICATE OF SALE
Seller Company
Address
Date of sale Seller signature
М. P.
PRODUCT CERTIFICATION
The product is certied within the territory of the Customs Union by the
certication body RA.RU.10HА75.
LLC «Certication Protection System»
Address: 86/1, Building 1, 2nd oor, Room No. 212, Room 1A, Ryazansky
Avenue, Moscow, 117420, Russia
Phone: +79670037962
Email: [email protected]
The product complies with the requirements of the following regulatory
documents:
TR CU 004/2011 «On the Safety of Low-Voltage Equipment»
TR CU 020/2011 «Electromagnetic Compatibility of Technical Means»
Certicate number:
EAEU RU C-RU.НА75.В.02027/22
Series RU No. 0376461
Validity period: from April 8, 2022, to April 7, 2027.
Manufacturer: LLC «KLV LAB»
Address: Ofce 206, Building 3, 4a General Tyulenev Street,
Moscow, 117465, Russia.
4
caused damage to the product;
manufactured by authorized dealers or the manufacturer);
of +25 °C.
Filled by seller
WARRANTY CARD 1-1
Model
Date of sale
Sales organization
Date of transfer
in SC for repair
Date of receipt from SC
М. P.
ВНИМАНИЕ!
Обогреватель не должен использоваться, если стеклянные панели повреждены!
ВНИМАНИЕ!
Прибор не снабжён устройством контроля комнатной температуры. Не используйте прибор в маленьких помещениях, если они заняты людьми,
которые не способны самостоятельно покинуть помещение и они не находятся под постоянным присмотром.
ВНИМАНИЕ!
При первом включении обогревателя возможно появление неприятного запаха, связанного с технологическими особенностями производства
обогревателя. Этот запах исчезнет в процессе использования прибора.
МЕРЫ БЕЗОПАСНОСТИ
1. Используйте прибор только по назначению и оберегайте от ударов, попадания пыли
и влаги.
2. Прибор может использоваться детьми от 8 лет и старше и лицами с ограниченными
физическими, сенсорными или умственными способностями, если они находятся под
контролем лица, ответственного за их безопасность или были проинструктированы по
безопасному использованию прибора и понимают возможные опасности. В остальных
случаях, использование обогревателя детьми и уязвимыми лицами возможно только
под наблюдением взрослых. Дети не должны играть с прибором.
3. Обогреватели должны располагаться с учетом требований к монтажу, указанных
в разделе «Монтаж и подключение» данной инструкции. Запрещается размещать
обогреватель непосредственно под розетками.
4. Термоэлемент обогревателей ThermoUp Wall нагревается до 80 градусов, старайтесь
избегать длительного контакта с обогревателем во время его работы. Не рекомендуется
оставлять включенный обогреватель без присмотра.
5. Запрещается использовать прибор без заземления, а также без электрической защиты
от повышенных токов и токов короткого заземления (УЗО). Подключение
обогревателей необходимо производить квалифицированными специалистами в
соответствии с разделом
«Монтаж и подключение» данной инструкции по эксплуатации.
6. Прибор должен находиться вдали от легко воспламеняющихся или легко
деформируемых объектов.
7. Шнур питания не должен соприкасаться с горячими поверхностями обогревателя. Если
шнур питания повреждён, он должен быть заменен производителем, авторизованной
сервисной службой или другим квалифицированным специалистом, во избежание
серьезных травм.
8. Запрещается накрывать обогреватель во время его работы и использовать его для
сушки одежды и любых других предметов — это может привести к перегреву и поломке
прибора. Данный вид поломки будет считаться не гарантийным случаем.
9. Не погружайте обогреватель в воду или другие жидкости. Прибор можно использовать
во влажных помещениях без прямого попадания воды на поверхность обогревателя.
10. Отсоединяйте обогреватель от электрической сети, когда он не используется, и перед
тем, как его мыть.
11 . Удостоверьтесь, что обогреватель полностью остыл, прежде чем убирать его в упаковку
для длительного хранения.
12. Не разбирайте прибор самостоятельно. Не вносите изменения в конструкцию
обогревателя! Любые изменения приводят к потере гарантии.
13. В случае нарушения правильной работы прибора обратитесь в ближайший к вам
авторизованный сервисный центр производителя для консультации и ремонта.
1
Page 2
Aluminium base
Electric cord
Upper fasteners: 2 pcs
Thermoelement (glass)
УСТРОЙСТВО ОБОГРЕВАТЕЛЕЯ THERMOUP WALL
The innovative heating system
Рекомендации по установке
• Прибор следует крепить к стене только в горизонтальном положении.
• Предметы, которые вы хотите обогреть в первую очередь должны находиться
не далее 3 м от передней панели обогревателя.
• Учитывайте, что угол наиболее эффективного излучения обогревателя
составляет 120о.
• Убедитесь, что прибор будет закреплен на стене недалеко от источника
тока, что позволит подключать его напрямую, без удлинителей.
• Нажмите кнопку питания обогревателя, чтобы перевести прибор
в рабочий режим.
Рисунок 2. Излучение обогревателя ThermoUp Wall
3 м
120°
Полную версию инструкции смотрите на сайте www.thermo-up.com
Для максимально эффективного и безопасного использования прибора необходимо учитывать следующие
рекомендации:
Dear Customer!
Thank you for purchasing the ThermoUp heater!
ThermoUp heaters function with a principle of combined heat irradiation: along with
thermal radiation, the heater is able to produce a convective airflow that distributes hot
air through a specific area.
What’s included in the set
1. Heater;
2. Mounting set: 2 brackets, 2 buttery bolts,
2 cylinders of upper fasteners;
3. Operating manual and warranty card.
Table 1. ThermoUp heaters technical data
Model Size, mm Weight, kg
ThermoUp Wall Black
1010х527 х27
12 500 220-230 2.2 12 80
Power,
W
Voltage,
V
Current,
A
Heated area,
2
m
Figure 1. Heater ThermoUp Wall
ТЕХНИЧЕСКИЕ ДАННЫЕ
Maximum temperature of glass
panel heating, оС
ENG
• Устанавливайте обогреватель рядом с теми предметами, которые нуждаются в дополнительном обогреве (не далее 3 м).
• Для комфортного использования обогревателя, рекомендуется устанавливать его на расстоянии не менее 50 см от места длительного нахождения людей и животных.
• Прибор не должен быть накрыт, на него не должны попадать брызги воды.
• Прибор рекомендуется подключать к источнику тока напрямую, без удлинителей.
ГАРАНТИЯ, СЕРТИФИКАЦИЯ ПРОДУКЦИИ
Производитель гарантирует исправную работу обогревателя в течение 1 года с момента покупки.
Настоящая гарантия недействительна в случае:
• внесения изменений в конструкцию изделия со стороны покупателя;
• неправильной эксплуатации, использования изделия не по назначению или не в соответствии
с руководством производителя по эксплуатации и обслуживанию, также установки или эксплуатации
изделия с нарушением технических стандартов и норм безопасности;
• наличия на изделии механических повреждений (сколов, трещин и т.д.), воздействий на изделие
чрезмерной силы, химически агрессивных веществ, высоких температур, повышенной
влажности/запыленности, концентрированных паров, если что-либо из перечисленного стало
причиной неисправности изделия;
• ремонта, произведённого не уполномоченными на то сервисными центрами или дилерами;
• несчастных случаев, удара молнии, затопления, пожара и иных причин, находящихся вне контроля
производителя, которые причинили вред изделию;
• дефектов, полученных во время транспортировки прибора заказчиком (за исключением случаев,
когда она производится уполномоченными дилерами или производителем);
• дефектов системы, в которой использовалось данное изделие;
• эксплуатации при повышенном напряжении (более 10% от номинального) и влажности более 80%
при температуре +25 °С.
СВИДЕТЕЛЬСТВО О ПРОДАЖЕ
Организация-продавец
Адрес
Дата продажи Подпись продавца
СЕРТИФИКАЦИЯ ПРОДУКЦИИ
Товар сертифицирован на территории Таможенного Союза органом по
сертификации RA.RU.10HА75
ООО «Система Сертификационной Протекции»
Адрес: 117420, г. Москва, проспект Рязанский, дом 86/1, строение 1,
этаж второй, помещение № 212, комната 1А
Телефон: +79670037962
Email: [email protected]
Товар соответствует требованиям нормативных документов
ТР ТС 004/2011 «О безопасности низковольного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
№ сертификата
№ ЕАЭС RU С-RU.НА75.В.02027/22
Серия RU №0376461
Срок действия: с 08.04.2022 г. по 07.04.2027 г.
Изготовитель: ООО «КЛВ ЛАБ»
Адрес: 117465, Россия, г. Москва, ул. Генерала Тюленева, д. 4а, стр. 3,
офис 206
М. П.
Заполняется продавцом
ГАРАНТИЙНЫЙ ТАЛОН 1-1
Модель
Дата продажи
Организация-продавец
М. П.
Дата передачи
в СЦ для ремонта
Дата получения из СЦ
2
ThermoUp Wall Silver
1010х527 х27
12 500 220-230 2.2 12 80
ATTENTION!
Do not cover the heater to avoid overheating!
ATTENTION!
The heater should not be used if the glass panels are damaged.
ATTENTION!
The device is not equipped with a room temperature control device. Do not use the device in small rooms if they are occupied by people who are
unable to leave the room on their own and they are
not under constant supervision.
ATTENTION!
When you rst turn on the heater, it may cause an unpleasant odor associated with the technological features of the production of the heater.
This smell will disappear in the process of using the device.
SAFETY MEASURES
1. The heater is an electronic device and it should be protected against shock, dust and
moisture.
2. The heater can be used by kids older than 8 years of age and people with mental and
physical disabilities in case they are in the presence of the person responsible for them
and their safety, or if they have been instructed on how to use the device safely and they
understand the possible dangers that may occur if the device is used in an improper way.
In all other cases, kids and people with disabilities should use the device only with the
supervision of an adult. Kids must not play with the device.
3. Heaters shoud be placed in accordance with the installation requirements specied in the
section «Installation and connection» of this instruction. Do not place the heater directly under
the sockets.
4. The ThermoUp Wall thermoelectric element heats up up to 80 degrees. Try to avoid
prolonged contact with the heater during operation. It is not recommended to leave the
heater on unattended. Special attention should be paid to children and vulnerable people.
5. It is forbidden to use the device without grounding, as well as without electrical protection
from increased currents and short ground currents (RCD). The heaters shall be connected
by qualied specialists in accordance with section «Installation and Connection» of this
Operating Manual.
6. The device shall be away from easily ammable or easily deformable objects.
7. The power cord shall not contact the hot surfaces of the heater. If the power cord is damaged,
it must be replaced by the manufacturer, authorized service or other qualied specialist to
avoid serious injuries.
8. Do not cover the heater during its operation and use it for drying clothes and any other
objects - this can lead to overheating and breakdown of the device. This type of breakage
will be considered a non-warranty event.
9. Do not immerse the heater in water or other liquids. The device can be used in wet rooms
without direct ingress of water to the surface of the heater.
10. Disconnect the heater from the mains when it is not in use and before washing it.
11 . Do not disassemble the device yourself.
12. Do not make changes to the design of the heater! Any changes will void the warranty.
13. In case of violation of the correct operation of the device, contact the authorized service
center of the manufacturer nearest to you for consultation and repair.
3
Loading...
