Thermor MOZART DIGITAL User Manual

Nous vous remercions de votre choix et de votre confiance. Le radiateur que vous venez d’acquérir
a été soumis à de nombreux tests et contrôles afin d’en assurer la qualité et ainsi vous apporter une
entière satisfaction.
Il vous permet de chauffer votre pièce et de réaliser des économies d’énergie.

Prenez le temps de lire la notice pour mieux comprendre l’utilisation de votre radiateur

et découvrir les conseils d’utilisation pour améliorer votre bien-être.

Conservez la notice, même après l’installation du radiateur.

Sommaire

(REG2D-MK21)

FR

Mise en garde

........................................................................................................................................................ 2

Identifier les références du radiateur ........................................................................................................ 2

Installation ............................................................................................................................................................... 3

Préparer l’installation du radiateur .......................................................................................................................... 3

Fixer la patte d’accrochage au mur ........................................................................................................................ 4

Raccorder le radiateur ............................................................................................................................................... 4

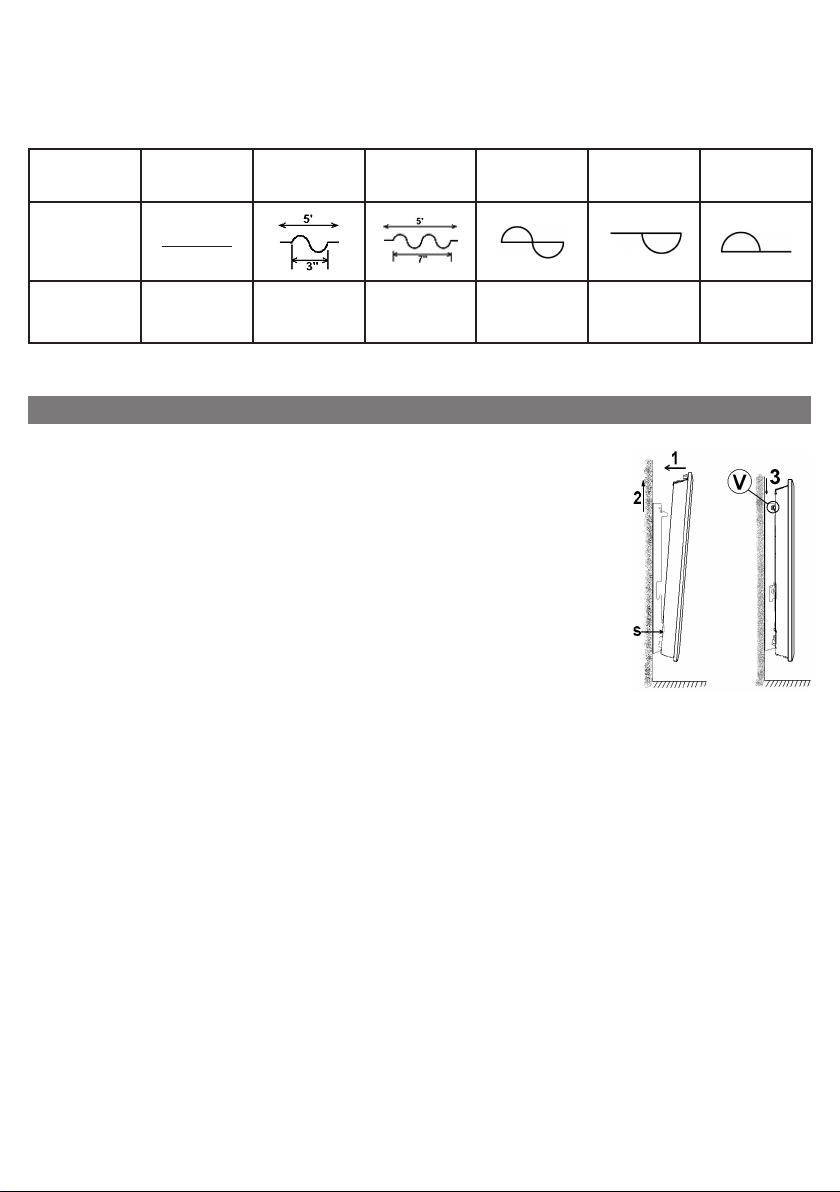

Installer le radiateur sur son support mural ........................................................................................................... 5

Fonctionnement ................................................................................................................................................... 6

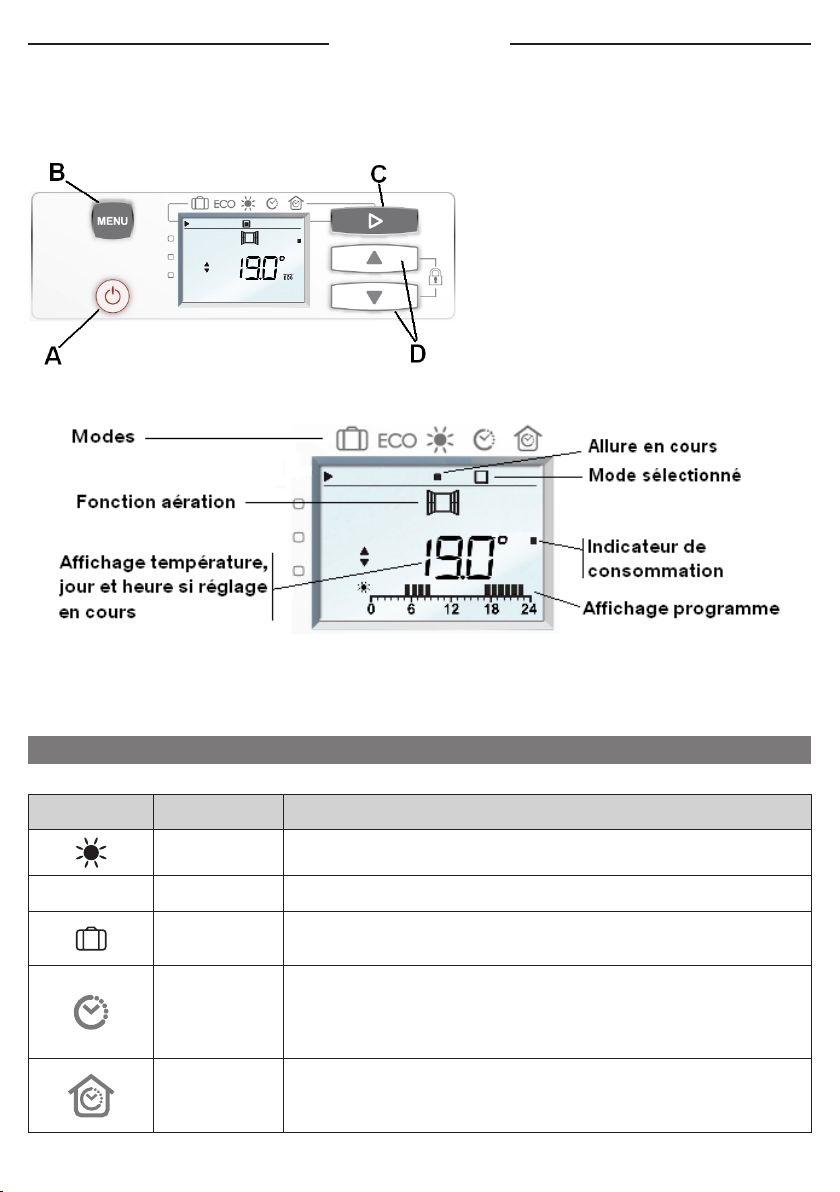

Le Boîtier de commande .......................................................................................................................................... 6

Les différents affichages ........................................................................................................................................... 6

Les différents modes de chauffage ......................................................................................................................... 6

Première utilisation ............................................................................................................................................. 7

Mettre en marche / Mettre en veille ........................................................................................................................ 7

Régler l’heure et le jour ............................................................................................................................................. 8

Utilisation des modes ........................................................................................................................................ 9

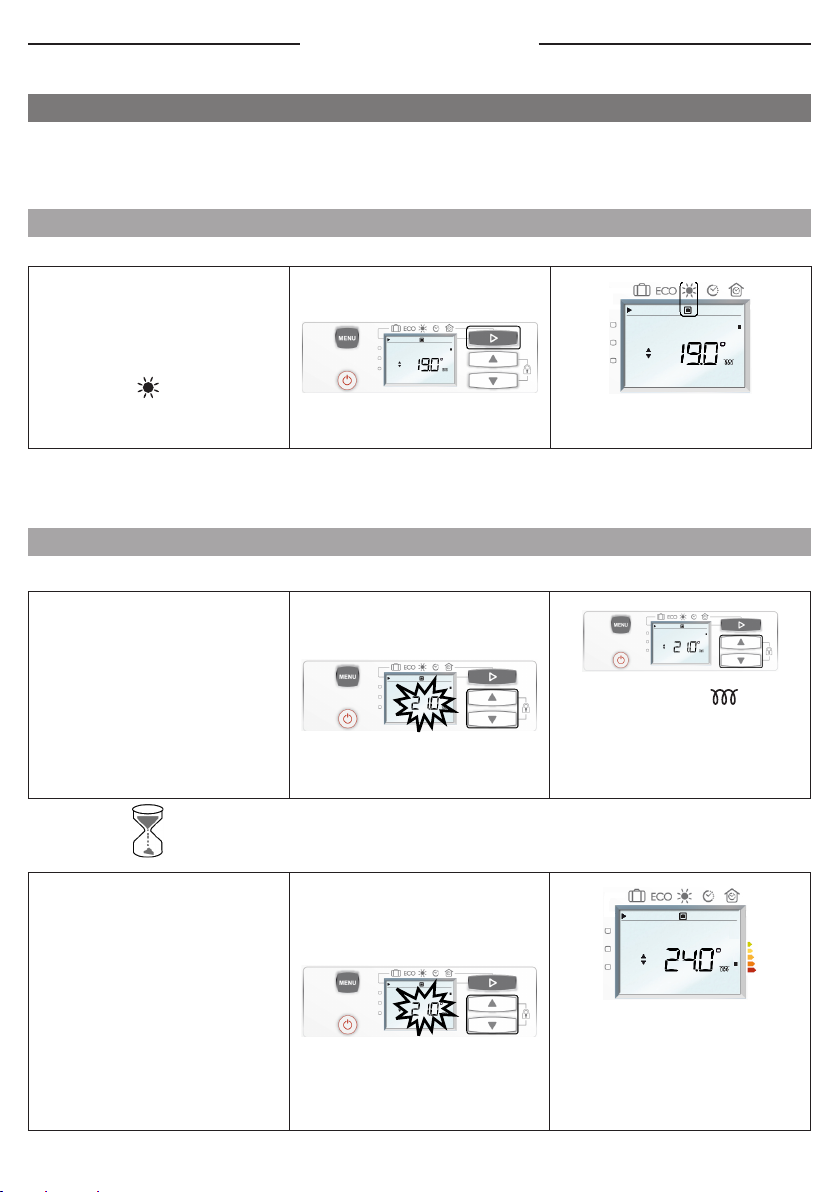

Chauffer votre pièce : utilisation du mode Confort .............................................................................................. 9

S’absenter quelques heures : utilisation du mode Eco ....................................................................................... 10

S’absenter plus de 48 heures : utilisation du mode Hors Gel ............................................................................ 11

Programmer votre période de chauffe : utilisation du mode Programmation Interne .................................... 11

Programmer votre période de chauffe : utilisation du mode Programmation Centralisée ............................ 12

Utilisation des fonctions d’économie d’énergie ................................................................................... 13

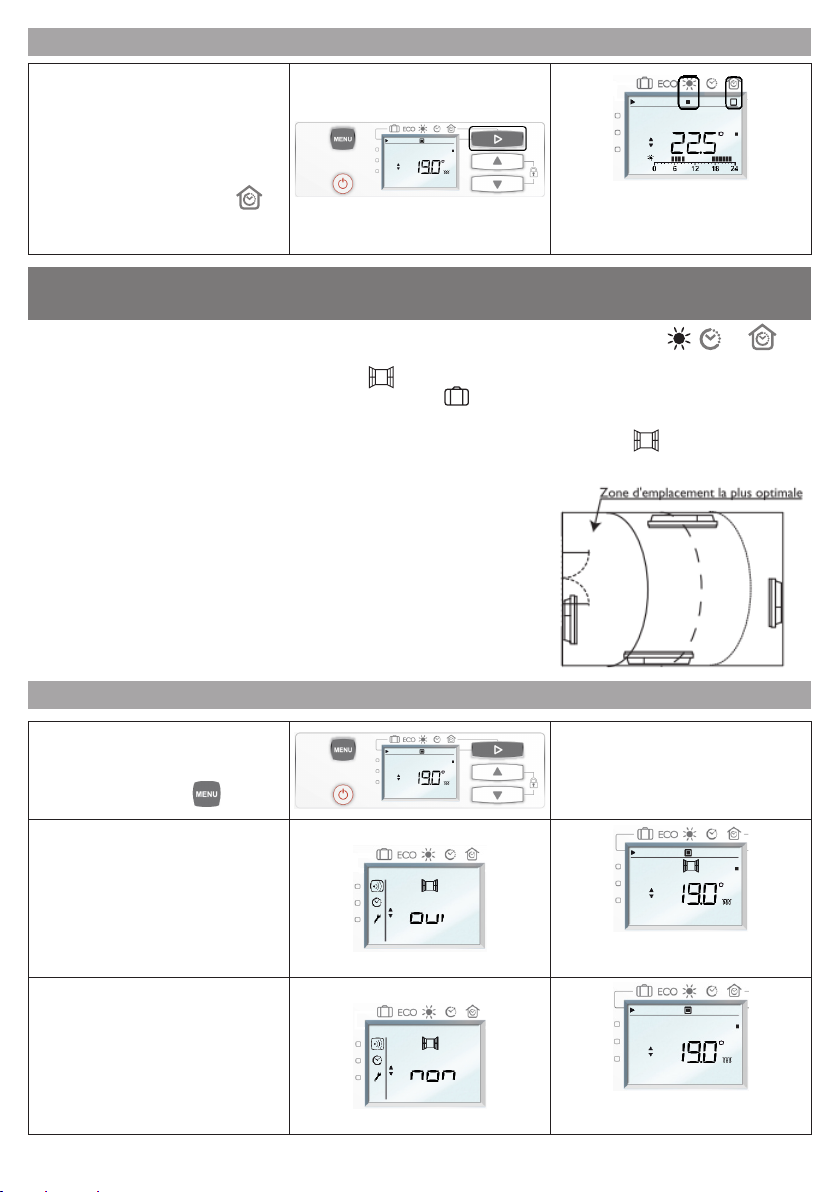

Fonction détection automatique d’aération .......................................................................................................... 13

Fonction indicateur de consommation ................................................................................................................... 14

Verrouiller les commandes ....................................................................................................................................... 14

Mode installateur ................................................................................................................................................. 15

Température maxi ....................................................................................................................................................... 15

Etalonner la température ........................................................................................................................................... 15

Retour aux réglages de base usine ......................................................................................................................... 15

Le délestage ................................................................................................................................................................ 16

Entretien ....................................................................................................................................................................... 16

En cas de problème .................................................................................................................................................... 16

Mise en garde

- Attention surface très chaude, caution hot surface.

ATTENTION :

Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter
une attention particulière en présence d’enfants et de personnes vulnérables.

Il convient de maintenir à distance de cet appareil les enfants de moins de 3 ans, à moins qu’ils ne soient sous
une surveillance continue.

Cet appareil n’est pas prévu pour être utilisé sans surveillance par des enfants de moins de 14 ans, ou des
personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées
d’expérience ou de connaissance, sauf si ceux-ci ont pu bénéficier, par l’intermédiaire d’une personne
responsable de leur sécurité, d’instructions préalables.

Les enfants de moins de 14 ans ne doivent pas jouer avec l’appareil, ni le régler, ni le nettoyer, ni en effectuer
son entretien.

Cet appareil ne doit être branché ou raccordé, selon les règles et normes en application, que par une personne
habilitée.

- Afin d’éviter une surchauffe et pour des raisons de sécurité, ne pas couvrir l’appareil de chauffage.

La notice d’utilisation de cet appareil est disponible sur le site : www.thermor.fr ou en contactant le service
après-vente.

Identier les références du radiateur

Elles sont situées sur le côté droit de l’appareil.
Le Code commercial et le Numéro de série identifient auprès du constructeur le radiateur que vous venez
d’acquérir.

A Normes, labels de qualité

B Nom commercial

C Référence commercial

D Référence de fabrication

E N° de série

F N° de constructeur

Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais
doivent être collectés séparément et recyclés.
La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions
et les décrets locaux.

Caractéristiques du radiateur :

CAT C : Appareil satisfaisant à la norme NF Electricité Performance selon les critères de la catégorie indiquée.
IP24 : Appareil protégé contre les pénétrations de corps solides étrangers et les projections d’eau.
Classe II : Double isolation (pas de raccordement à la terre).

2 3

Installation

INSTALLATION DU RADIATEUR

- Cet appareil a été conçu pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter
votre distributeur.

- L’installation doit être faite dans les règles de l’art et conforme aux normes en vigueur dans le pays d’installation
(NFC 15-100 pour la France).

- Si vous avez un revêtement mural posé sur mousse, il faut mettre une cale sous le support de l’appareil
d’épaisseur égale à celle de la mousse afin de conserver un espace libre derrière pour ne pas perturber sa
régulation.

Ne pas installer l’appareil :

- Dans un courant d’air susceptible de perturber sa régulation (sous une Ventilation Mécanique
Centralisée, etc).

- Sous une prise de courant fixe.

- Dans le volume 1 des salles de bains.

Les appareils utilisés dans les salles de bains doivent être installés de façon telle que les interrupteurs et
autres dispositifs de commande de l’appareil ne puissent être touchés par une personne dans la baignoire ou
la douche.

- Respecter les distances minimales avec
l’ameublement pour l’emplacement et l’appareil.

Volume 1

Volume 2

Volume 3

Pas d’appareil électrique

Appareil électrique Classe II - IP X4

Appareil électrique Classe II

FIXER LE SUPPORT MURAL AU MUR

câblede l’appareil

1 2

Remontez le support mural en faisant coïncider

Posez le support mural au sol et contre le
mur. Repérez les points de perçage A. Ceux-ci
donnent la position des fixations inférieures.

les points précédemment repérés avec les trous
de perçage A.
Pointez les 2 points de perçage B à l’aide d’un
stylo. Vous avez ainsi repéré les 4 points de
perçage.

Percez les 4 trous et mettez les chevilles adaptées à votre mur (ex. plaque de plâtre, béton). Positionnez

3

le support et vissez.

RACCORDER LE RADIATEUR

- L’appareil doit être alimenté en 230 V Monophasé 50Hz.

- L’alimentation de l’appareil doit être directement raccordée au réseau après le dispositif de coupure
omnipolaire ayant une distance d’ouverture des contacts d’au moins 3mm sans interrupteur intermédiaire
(horloge, relais mécanique et statique, thermostat d’ambiance, étc...).

- Le raccordement au secteur se fera à l’aide du câble 3 fils (Marron = Phase, Bleu = Neutre, Noir = Fil pilote)
par l’intermédiaire d’un boîtier de raccordement. Dans des locaux humides comme les cuisines et les salles de
bains, il faut installer le boîtier de raccordement au moins à 25 cm du sol.

- L’installation doit être équipée d’un dispositif de protection de type disjoncteur.

Le raccordement à la terre est interdit.
Ne pas brancher le fil pilote (fil noir) de l’appareil à la terre.

- Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou
une personne de qualification similaire afin d’éviter un danger.

- Si l’appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bains), il est nécessaire de
protéger l’alimentation du fil pilote sur ce différentiel.

- Si vous voulez utiliser un délesteur, celui-ci ne doit pas couper l’alimentation électrique des radiateurs car il y
a incompabilité avec nos radiateurs. Cela détériorerait le thermostat.

Schéma de raccordement du radiateur

Coupez le courant et branchez les fils d’après le schéma suivant :

Phase=marron PHASE

Neutre=bleu

Filpilote=noir

1ercas:appareil seul

ème

2

cas :appareil Esclave

ème

cas :appareilMaître

3

Trois cas possibles

NEUTRE

Appareil nonpiloté
le filpilote n’est pas relié

Vers appareilavec chronocarte
ou centrale de programmation

Vers filpiloted’unappareil
àrégulationélectronique

Réseau
électrique
