TOP LINK® MODUL I

METZ-SERIEN CHAMONIX MARSEILLE ORLEANS

SUPER SILENT GT

DANSK NORSK SVENSKA SUOMI ESPAÑOL ENGLISH

NEWCASTLE PASSAT TF(M)H

VEJLEDNING

Vejledning Anvisning Ohjeet Instrucciones

Instructions

Page 2

Page 3

M 536991200913062017

THERMEX TOP LINK MODUL

INDHOLDSFORTEGNELSE

Dansk

Norsk

Svenska

Suomi

Español

English

Page 4

DANSK

INDHOLD

THERMEX TOP LINK MODUL

M 536991200913062017

Generel advarsel

Med i kassen følger

Produktet

Eldiagram for emhættens printkort

Tilslutning af modtager på emhættens printkort

Montering af sender

Opkobling mellem sender og modtager

Indjustering af Top Link

Brug af Top Link

Service

Miljøhenyn

Page 5

M 536991200913062017

GENEREL ADVARSEL

THERMEX TOP LINK MODUL

DANSK

GENEREL ADVARSEL

• Denne enhed er udviklet og produceret i henhold til DS/EN 60335-1.

• Denne enhed er kun beregnet til brug i private hjem, hvis den benyttes til andre formål bortfalder reklamationsretten.

• Al installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.

• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.

FØR MONTERING/IBRUGTAGNING

• Kontrollér enheden for transportskader, fejl og mangler straks

ved modtagelsen.

• Transportskader anmeldes straks ved modtagelse til transport ﬁrma og Thermex.

• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.

MONTERING

• Enheden er beregnet til drift ved 230/380 Volt ±10%~ 50 HZ.

• Enheden skal altid være tilsluttet jord.

• Maksimal rækkevidde mellem modtager og sender er 400 m.(line of sight).

• Maksimal belastning på tilsluttet enhed 10 kW (<25 A pr. fase).

Page 6

DANSK

THERMEX TOP LINK MODUL

MED I KASSEN FØLGER

• 1 sender monteret i plastikboks

• 1 modtager (vedlagt i plasitkboksen)

• 1 monteringsvejledning

M 536991200913062017

Page 7

M 536991200913062017

THERMEX TOP LINK MODUL

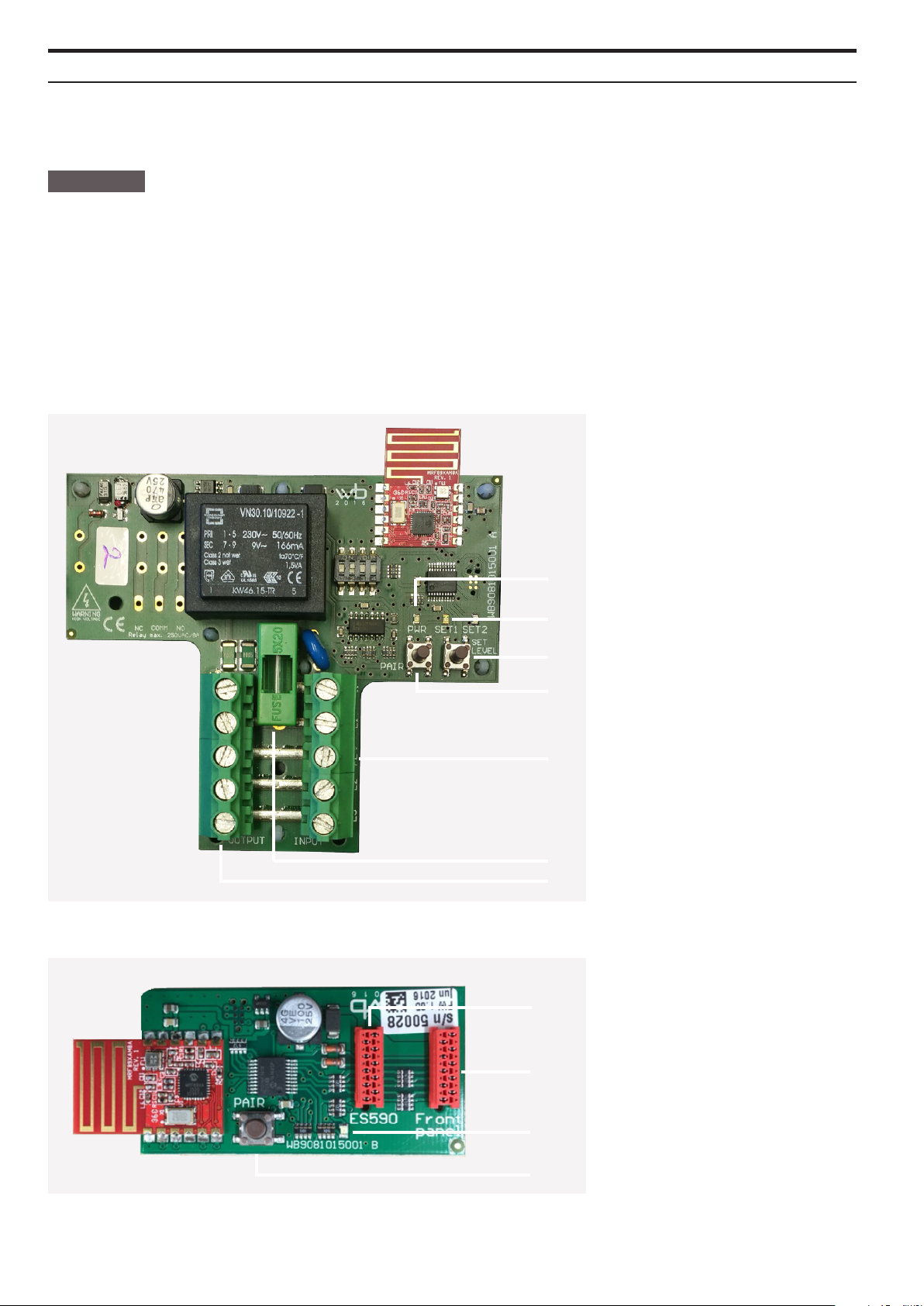

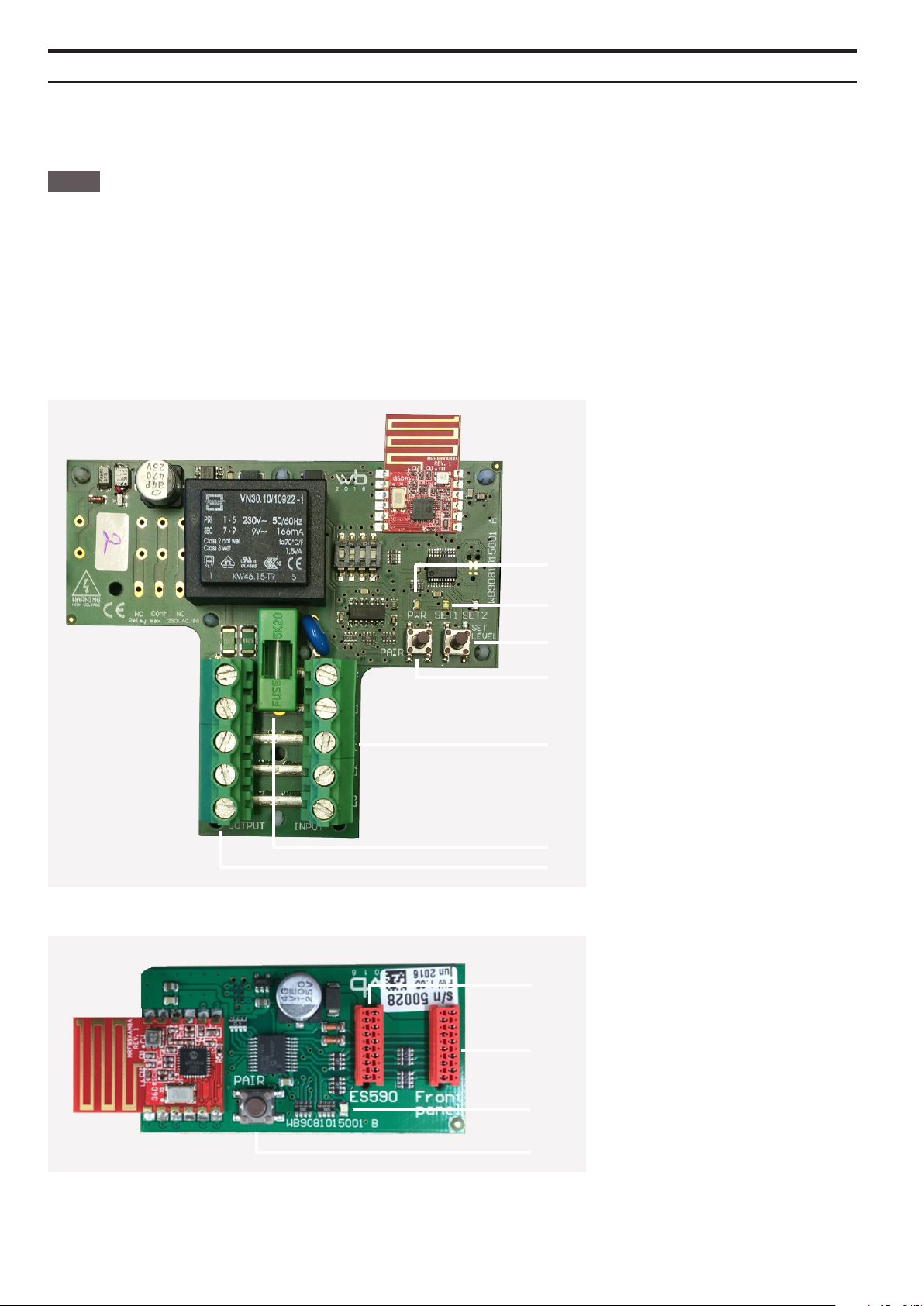

PRODUKTET

Thermex Top Link Modul kan tilkobles hvilken som helst elektrisk kogeplade og ovn uafhængigt af fabrikat.

Top Link sender et trådløst signal til emfanget, når du tænder for kogepladen. Emfangets lys tænder, og motoren starter på trin 2. Når kogepladen slukkes, vil motorens hastighed, efter en reaktionstid på 3 minutter, sænkes til trin 1 på efterløb i 15 minutter.

Kobles Top Link til en ovn, vil emhættens motor tænde på trin 1, når ovnen tændes, og fortsætter 20 min. efter at ovnen er slukket.

BEMÆRK: Du kan til enhver tid overstyre Top Link med emfangets betjening.

SENDER

DANSK

PRODUKTET

MODTAGER

6 7

1. Grøn diode - Indikator for opkobling

2. Gul diode - Indikator for setpunkt

3. Knap til setpunkt

4. Knap til opkobling

5. 230/380 Volt input

6. 5 Ampere sikring

7. 230/380 Volt output

1. Stik til montering på emhættens

printkort

2. Stik til betjeningspanel

3. Diode - Indikator for opkobling

4. Knap til opkobling

Page 8

DANSK

THERMEX TOP LINK MODUL

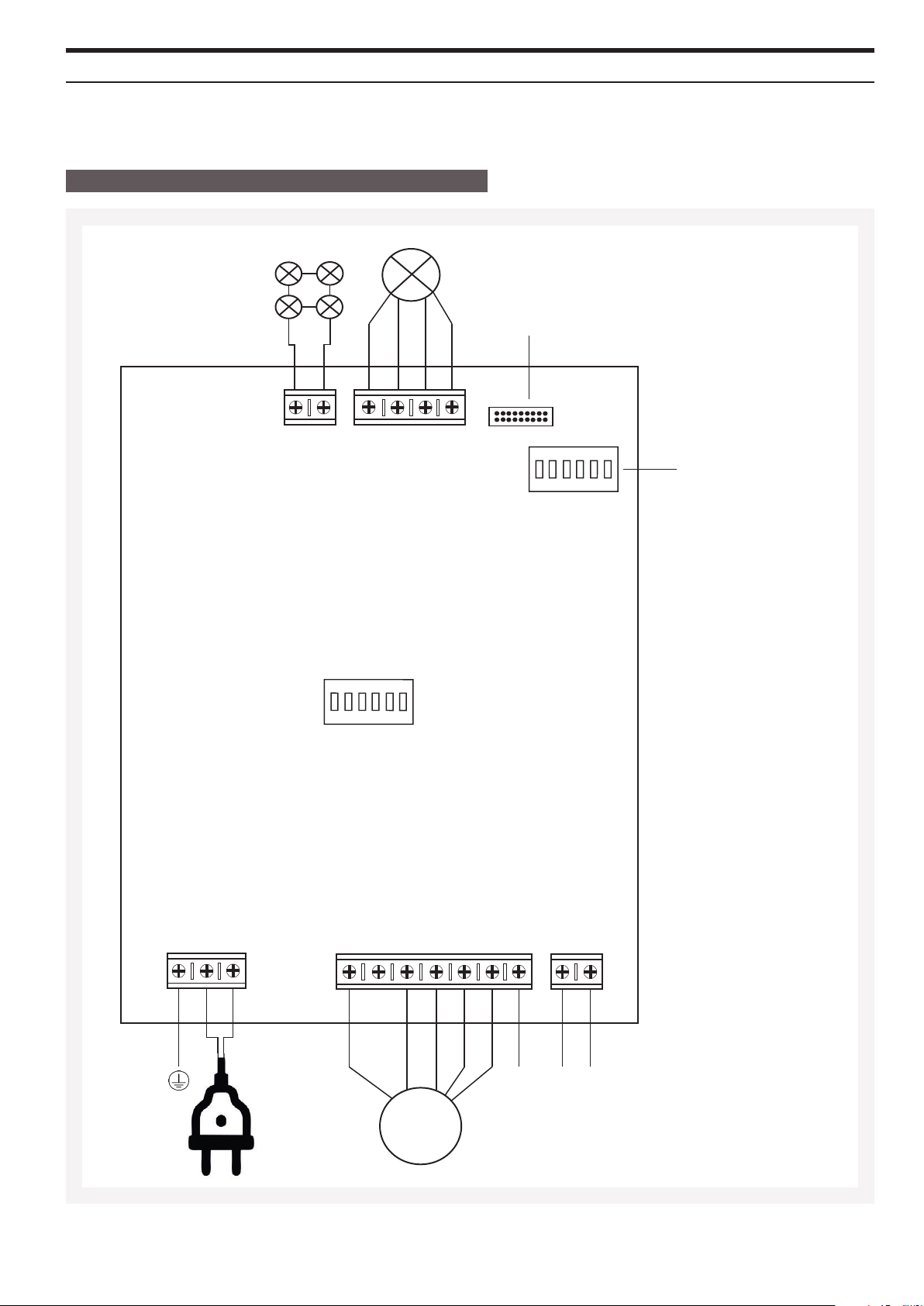

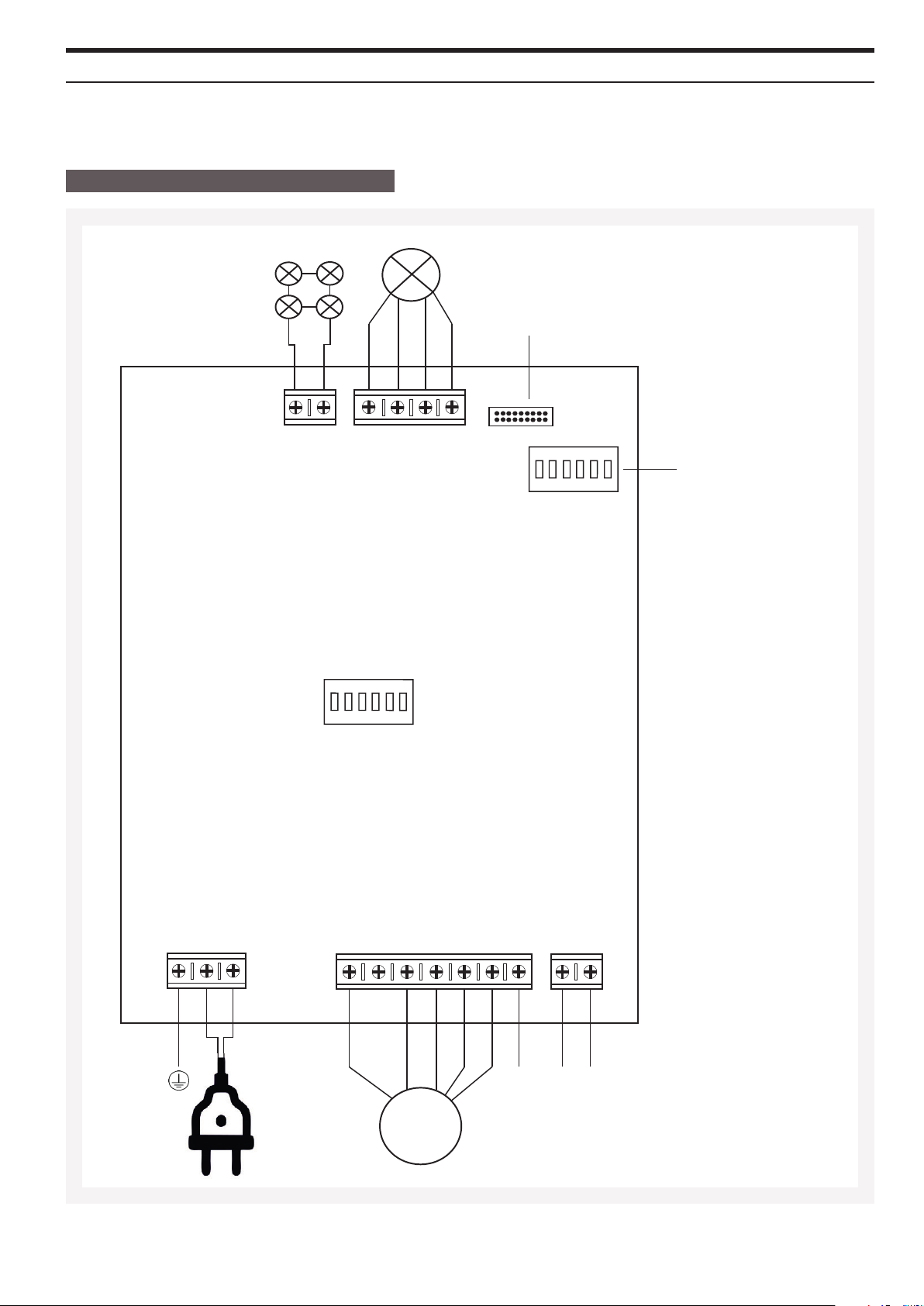

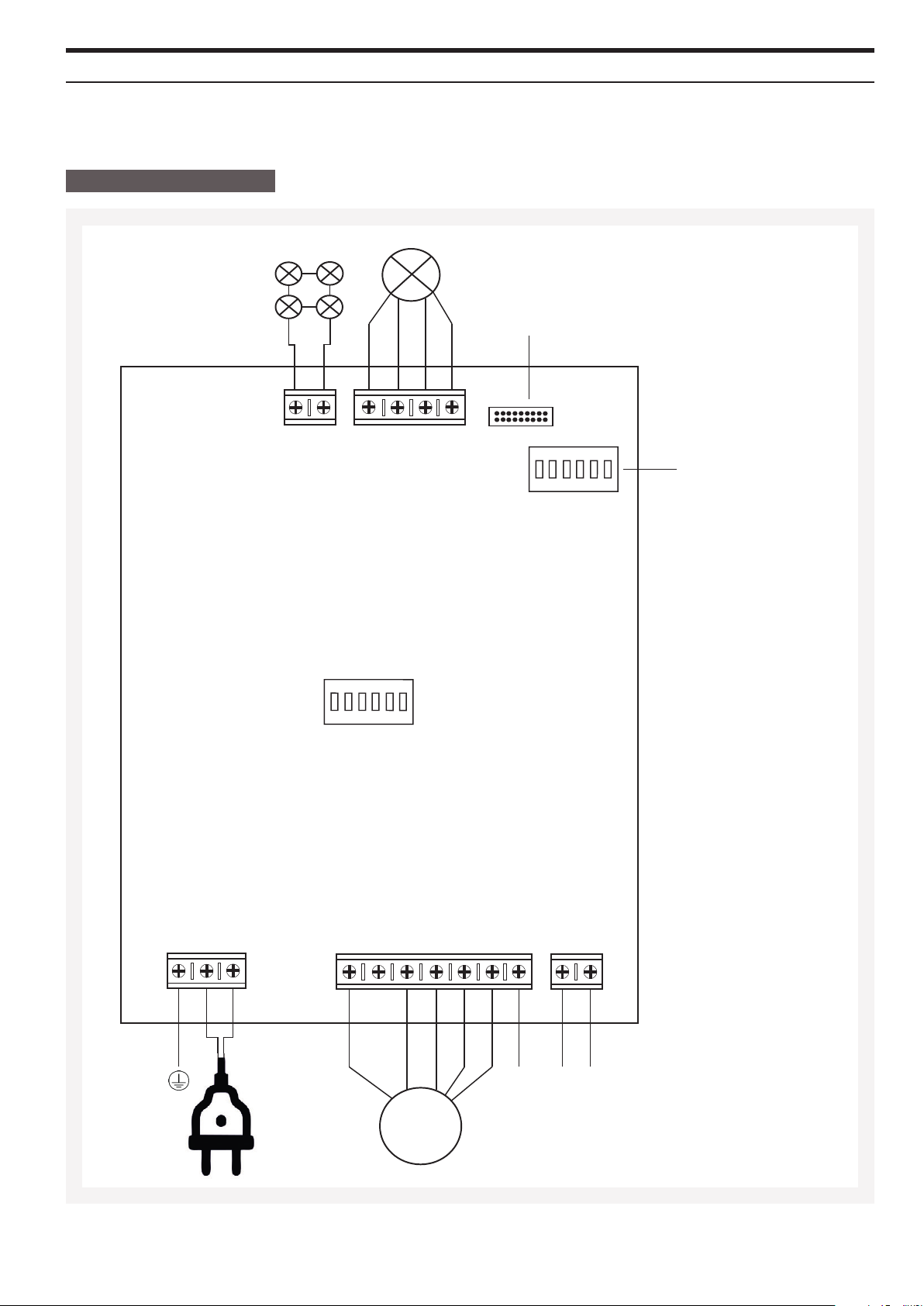

ELDIAGRAM FOR EMHÆTTENS PRINTKORT

M 536991200913062017

LIGHT

DECORLIGHT

CONNECTOR FOR CONTROLPANEL

1 2 3 4 5

DIPSWITCH FOR CONTROLPANEL

1 2 3 4 5

4 3 2 1

Lamp

ON/OFF

Page 9

M 536991200913062017

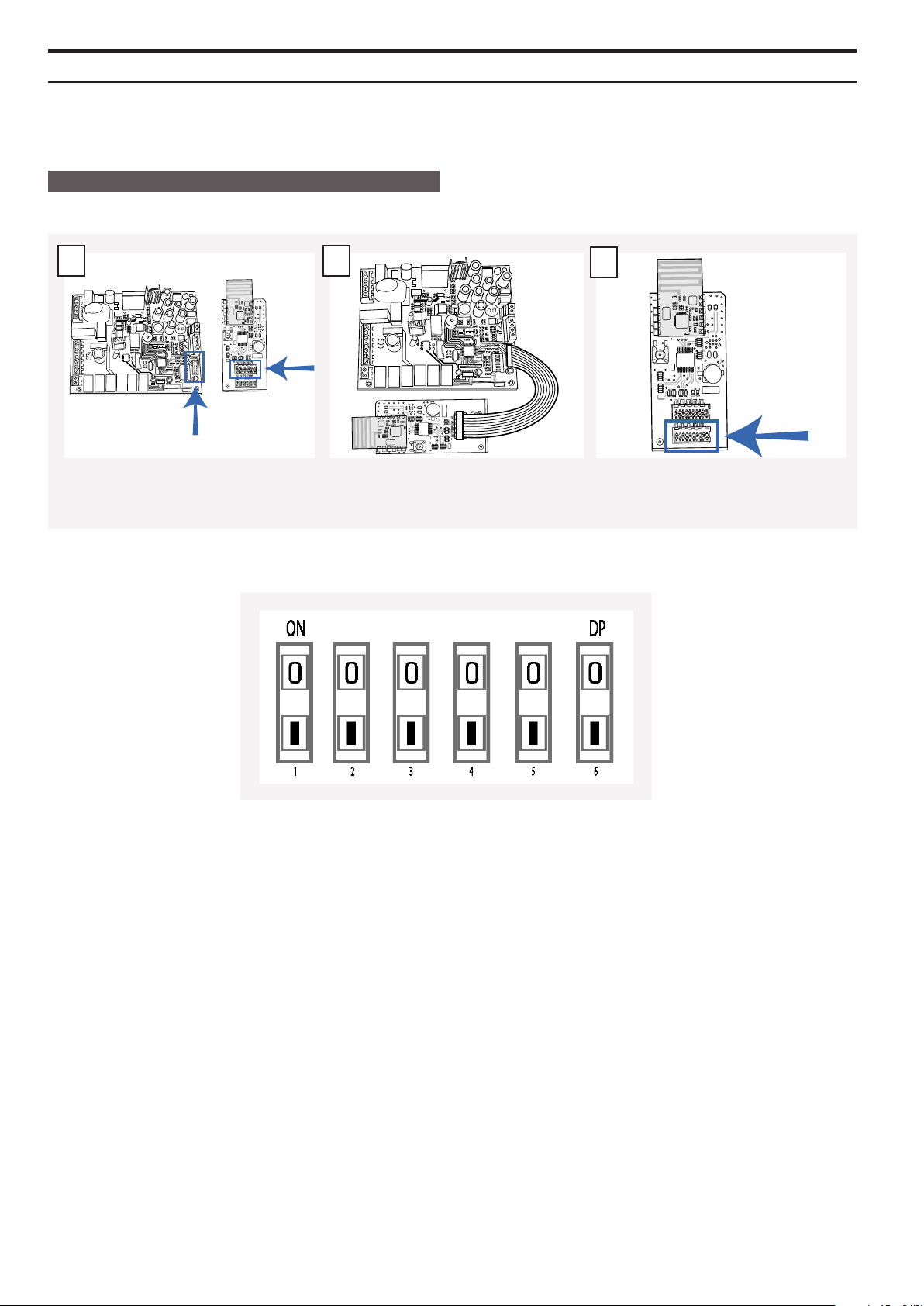

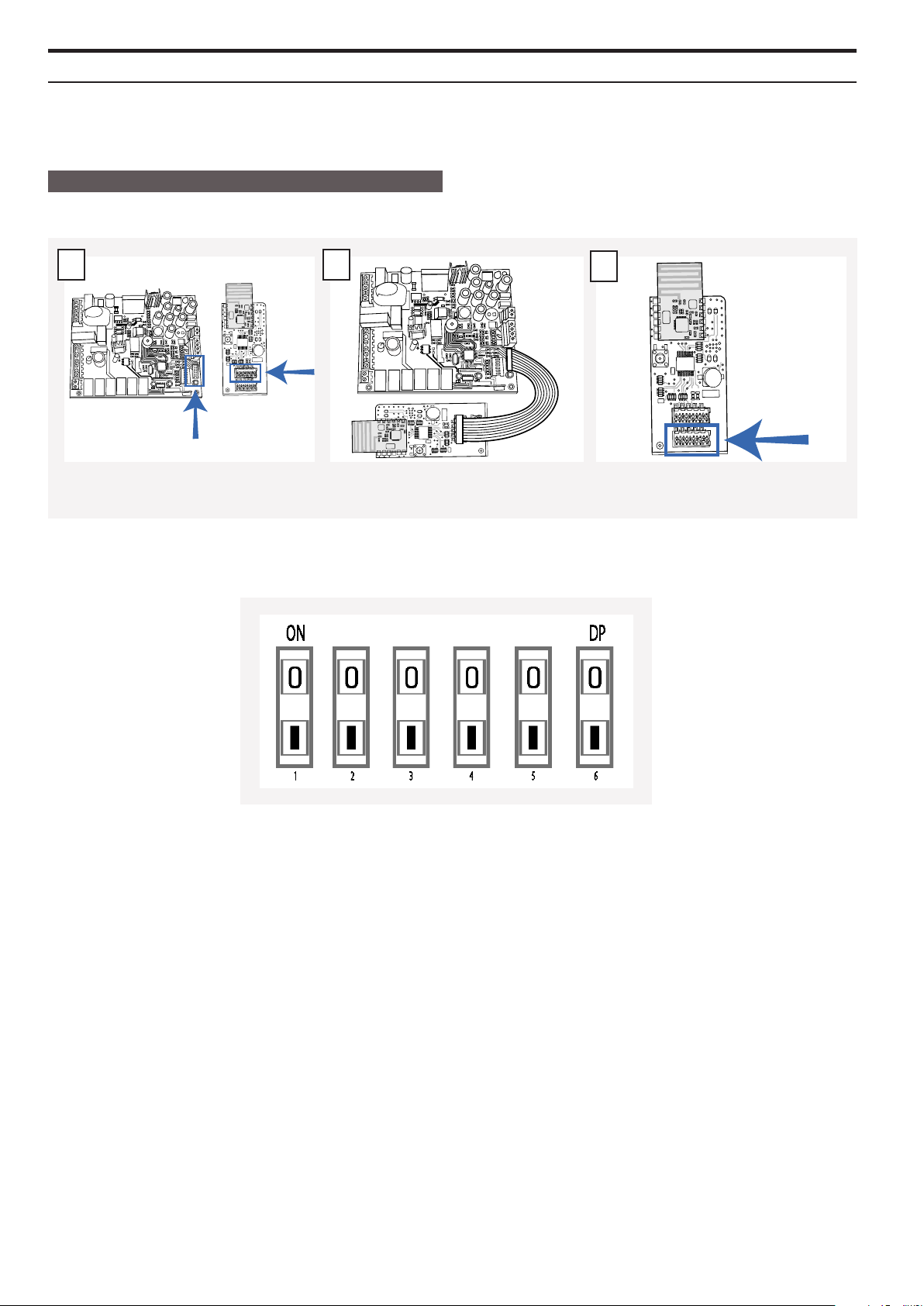

TILSLUTNING AF MODTAGEREN PÅ EMHÆTTENS PRINTKORT

Modtageren til Top Link monteres på printkortet til emhætten. Modtageren kobles på stikket til betjenningspanelet på følgende måde:

THERMEX TOP LINK MODUL

DANSK

TILSLUTNING AF MODTAGEREN PÅ EMHÆTTENS PRINTKORT

Sæt modtageren på stikket til betjeningen, med det medfølgende båndkabel.

For at Top Link kan styre emhættens funktioner, er det vigtigt at printet på emhætten, er indstillet korrekt. Dipswitchene til betjeningspanelet skal indstilles som følger:

BEMÆRK: Er der betjeningspanel på emhætten, benyttes dette stik til opkobling af betjeningen

BEMÆRK: Hvis dipswitch instilllingerne ændres, skal strømmen frakobles printet, før indstillingerne gemmes.

Page 10

DANSK

THERMEX TOP LINK MODUL

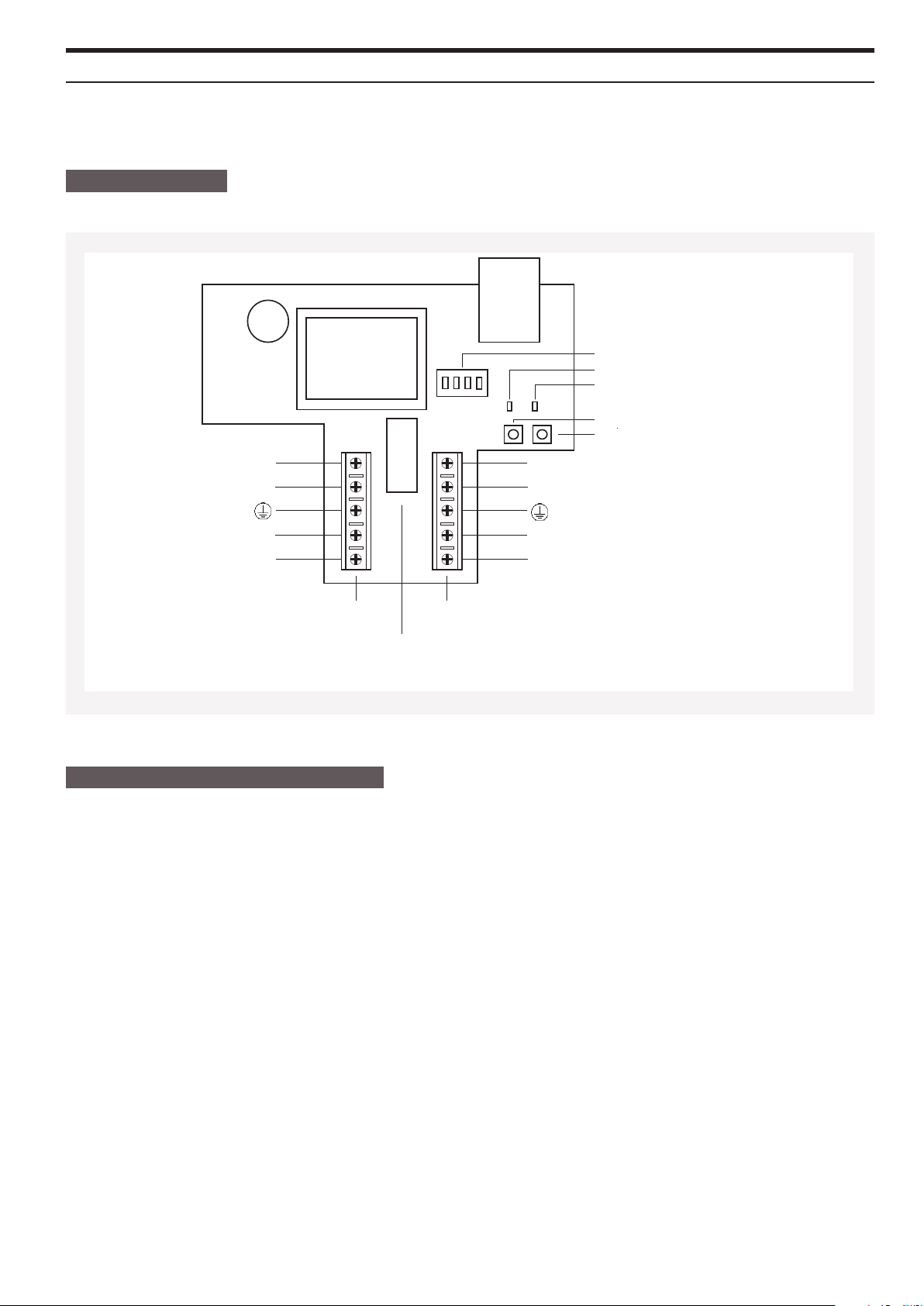

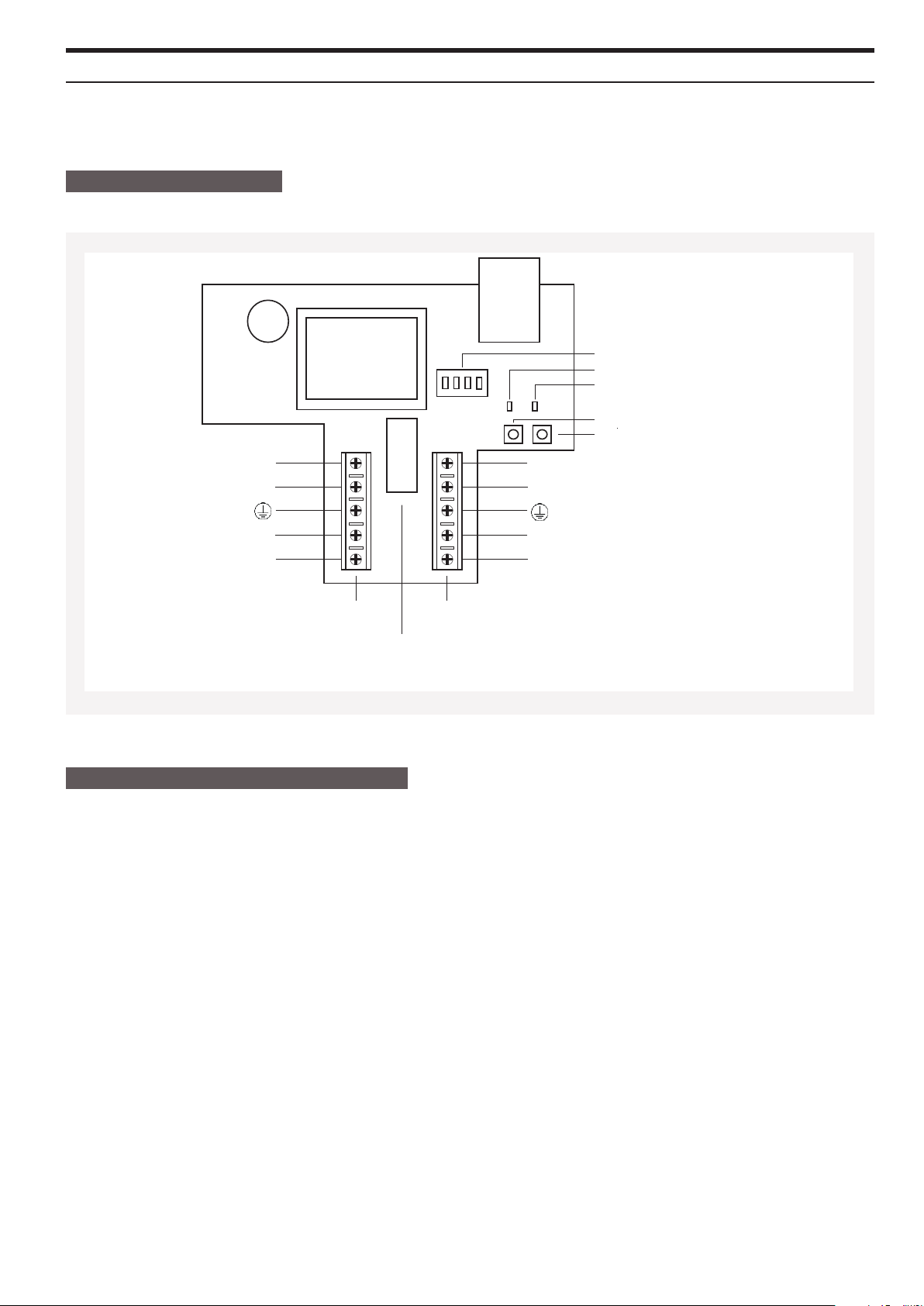

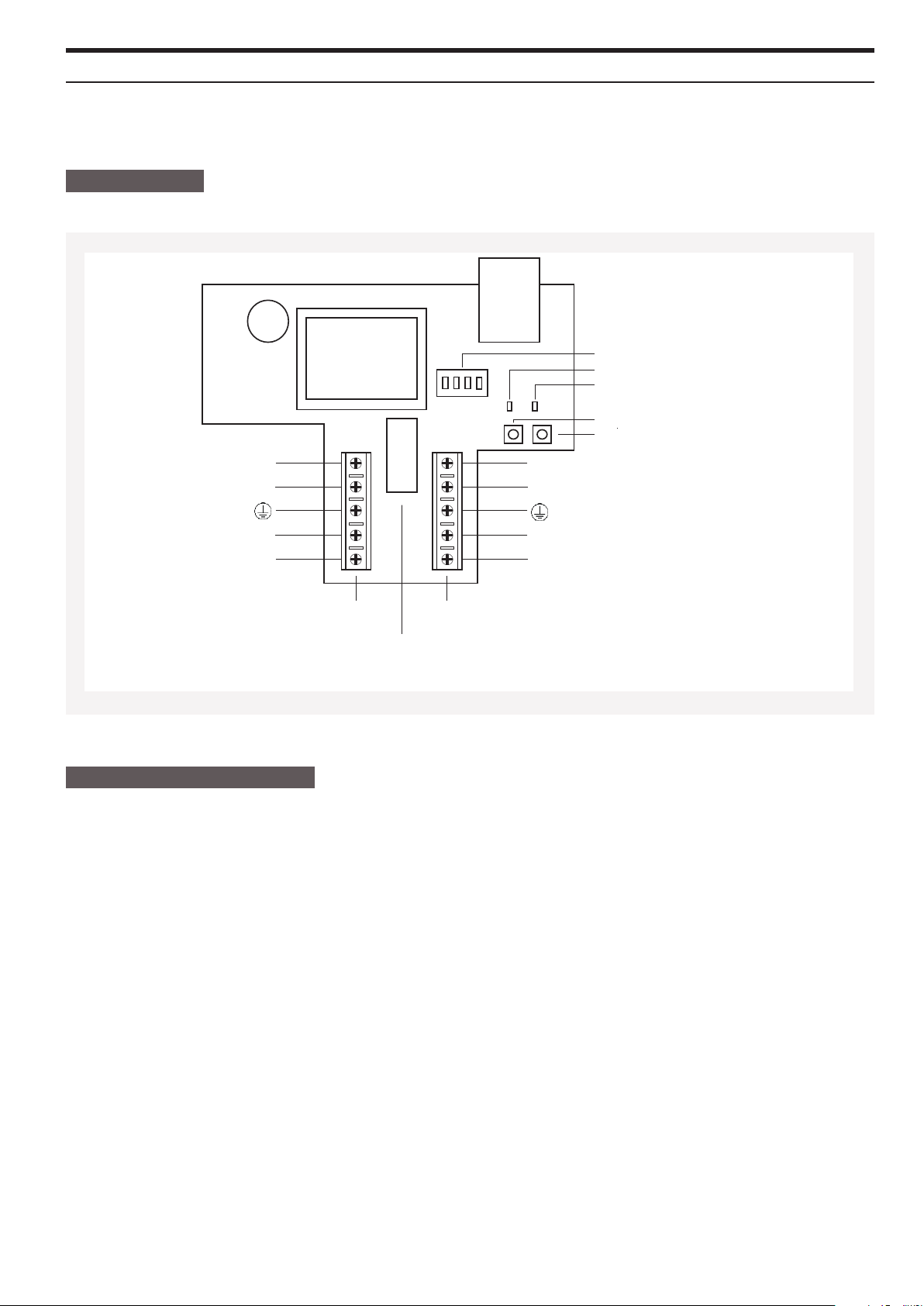

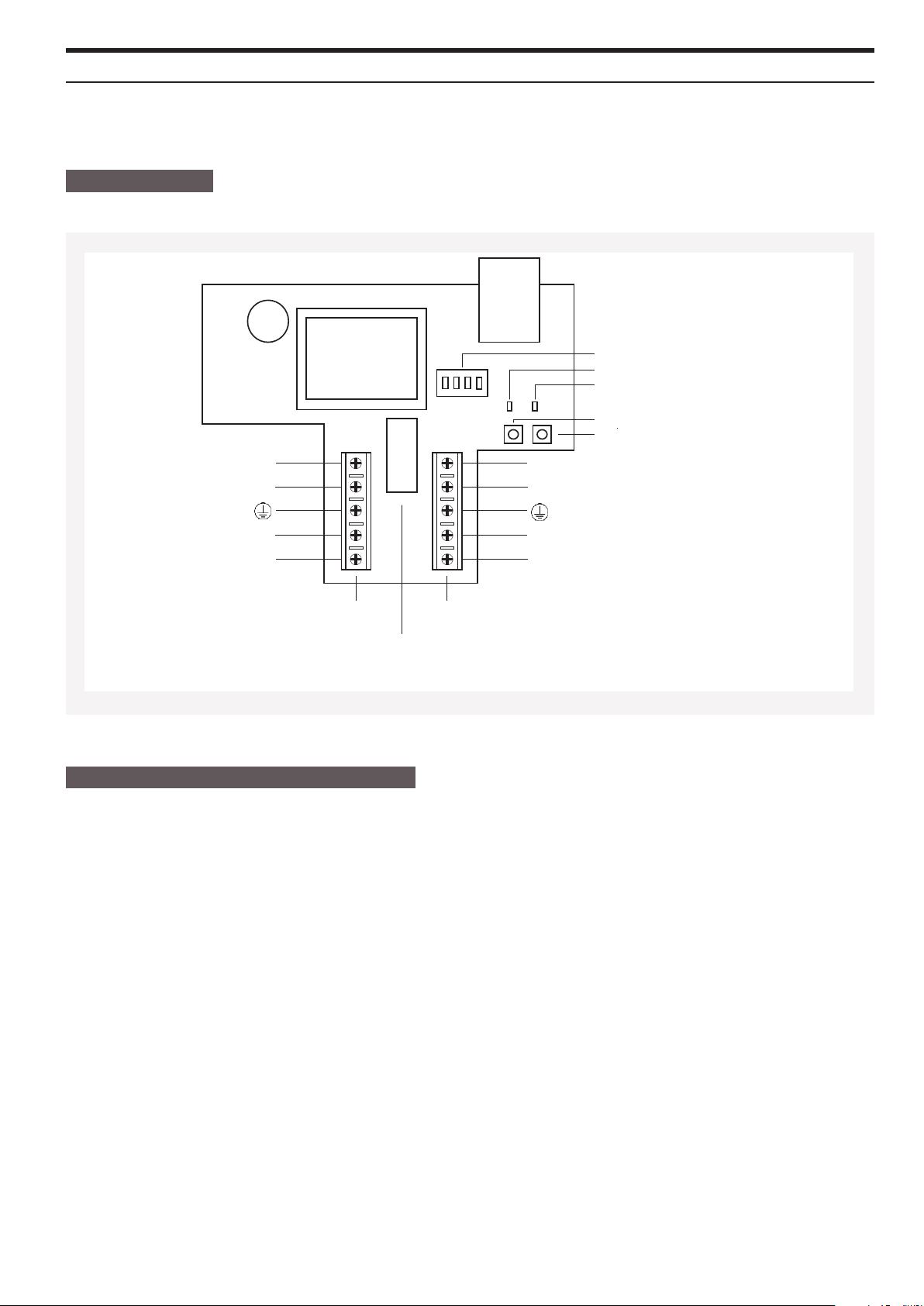

MONTERING AF SENDER

Senderen skal tilkobles på strømtilførslen til ovn eller kogeplade. Senderen tilkobles jf. diagrammet:

ON DIP

1 2 3 4

M 536991200913062017

Dipswitch Diode - Power Diode - Set 1

Button - Pair Button - Set level

Power output Power input

Fuse

Når strømmen er tilkoblet, vil den grønne diode "Power" lyse.

OPKOBLING MELLEM SENDER OG MODTAGER

Når sender og modtager er tilsluttet, skal de to enheder kobles op mod hinanden. Én modtager kan kobles sammen med op til fem sendere. Opkoblingen foretages på følgende måde:

1. Hold knappen "Pair" på Top Link senderen inde i ca. 3 sekunder, indtil den grønne diode "Power" begynder at blinke.

2. Hold knappen til opkobling på modtageren inde i ca. 3 sekunder, indtil dioden "indikator for opkobling" begynder at blinke.

3. Både dioden på senderen og modtageren vil blinke hurtigt i mens opkoblingen sker.

4. Når dioderne lyser konstant istedet for at blinke, er opkoblingen gennemført.

Page 11

M 536991200913062017

THERMEX TOP LINK MODUL

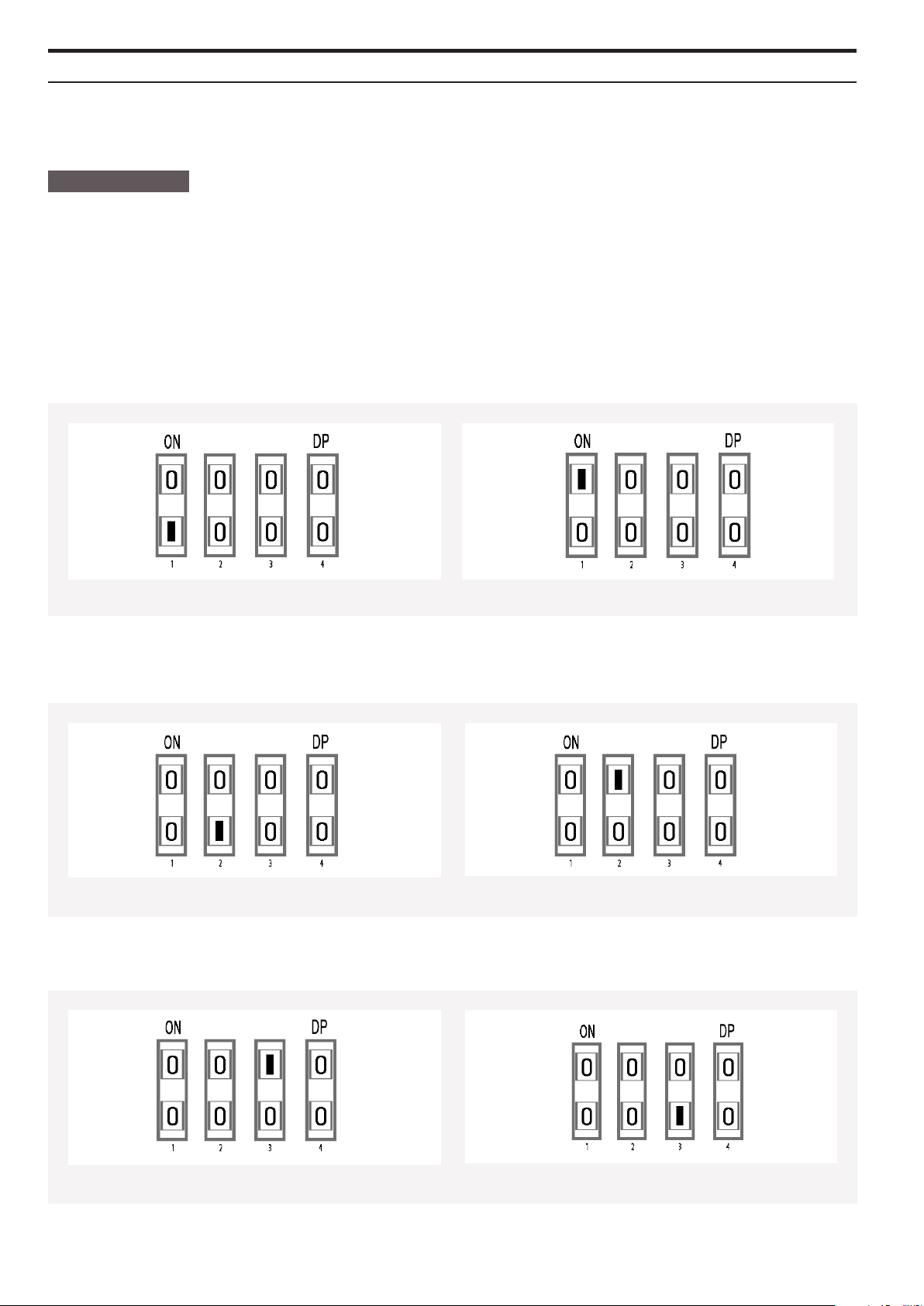

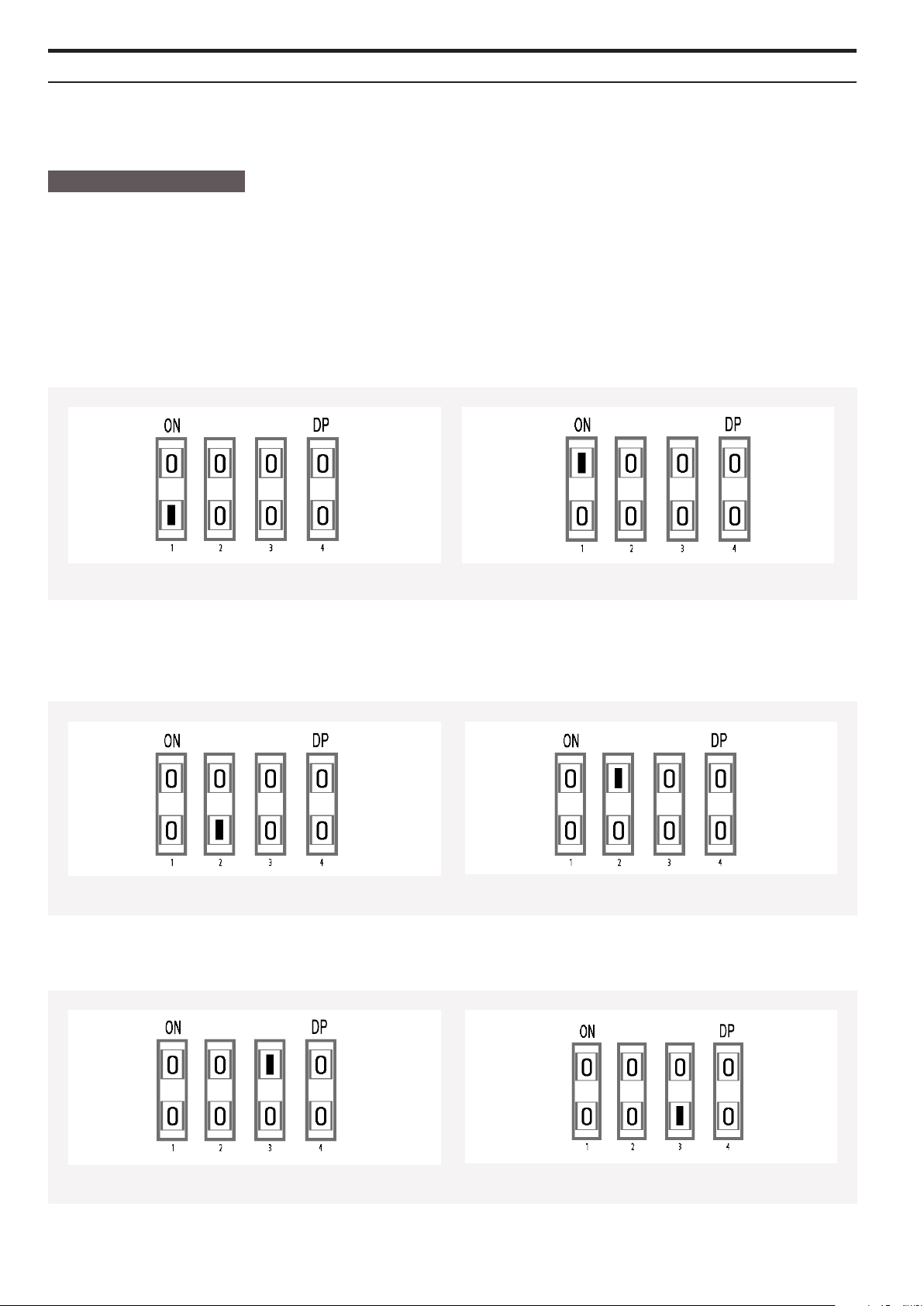

INDJUSTERING AF TOP LINK

Top Link kan anvendes sammen med alle typer af kogeplader og ovne, og det kan derfor være nødvendigt at indjusteres Top Link til netop den kogeplade eller ovn, den skal anvendes sammen med.

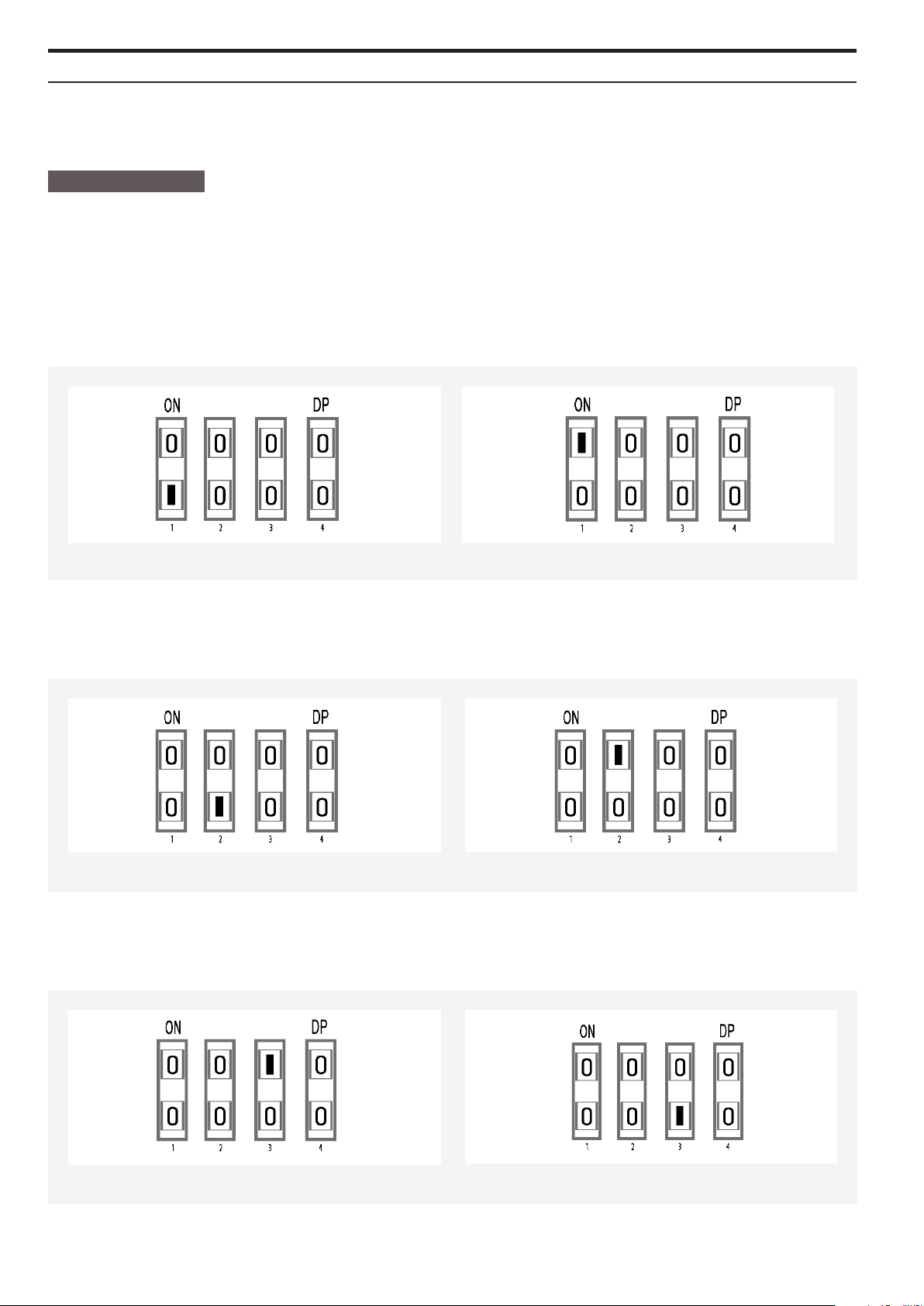

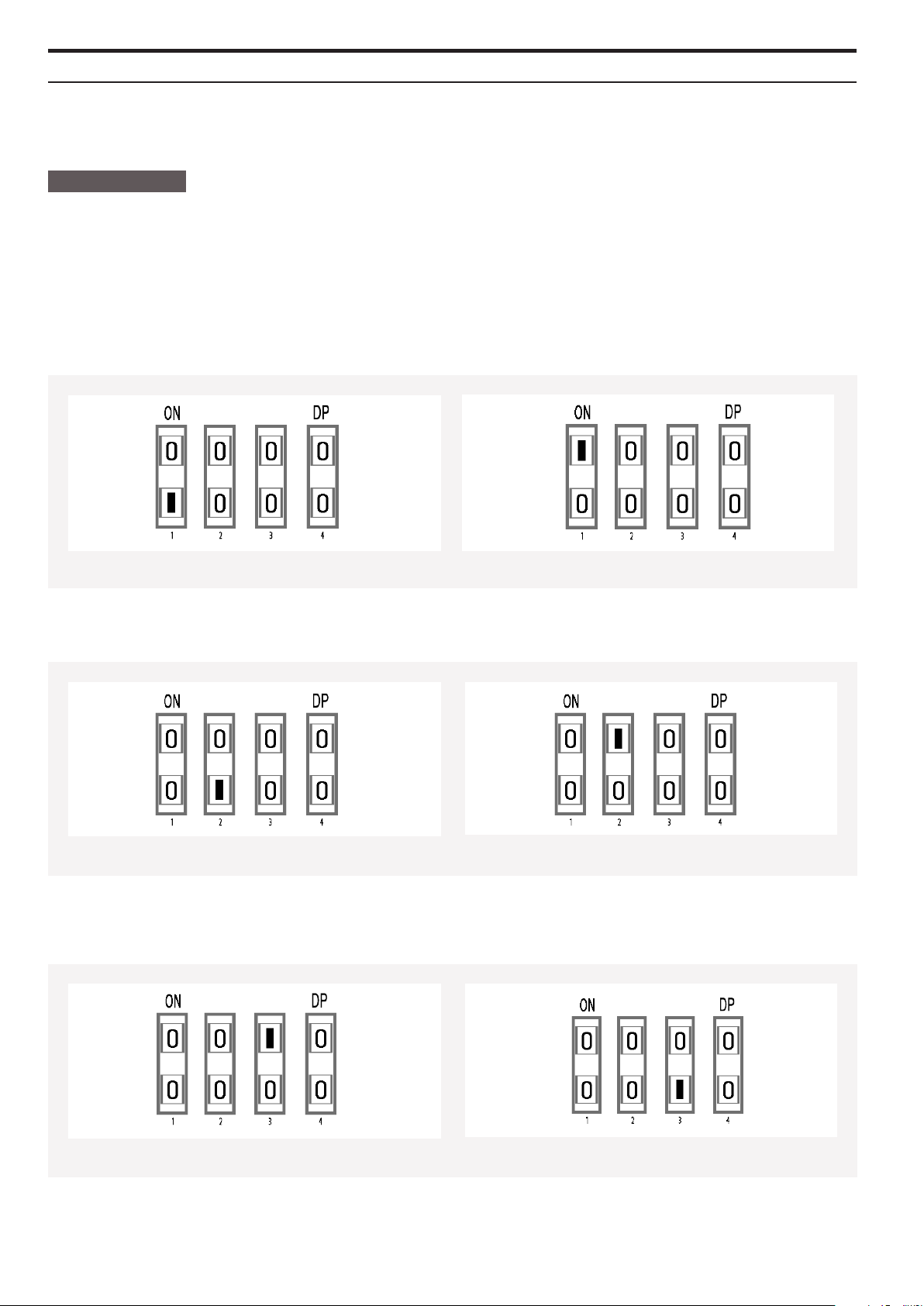

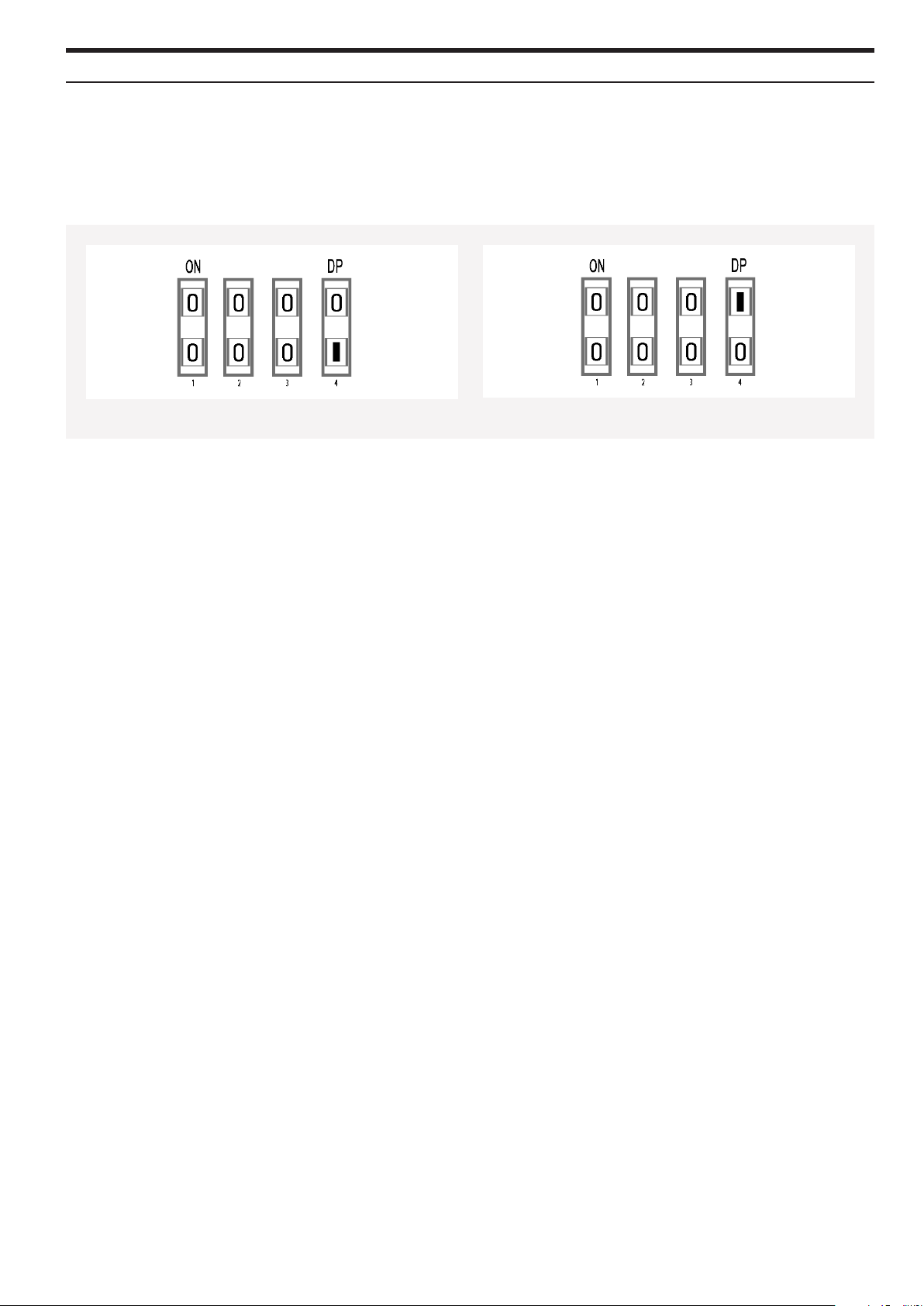

INDSTILLING AF DIPSWITCH Der er forskellige programmeringer til Top Link, alt efter om det er en kogeplade eller en ovn, der skal styre emhætten. Dipswitchen indstllles til det valgte produkt.

BEMÆRK: Strømmen skal altid frakobles senderen inden dipswitchen indstilles.

Det indstilles på dipswitch 1, om det er en kogeplade eller en ovn der anvendes.

DANSK

INDJUSTERING AF TOP LINK

Kogeplade

Som standard startes emhætten på trin 2, når kogepladen tændes. Ønskes det at emhætten skal starte på trin 3 istedet, kan det indstilles på dipswitch 2.

BEMÆRK: Dette gælder kun ved tilslutning til kogeplade, IKKE ved tilkobling til ovn.

Emhætten tændes på trin 2

Hvis dipswitch 3 sættes til ON, vil der være en forsinkelse før emhætten startes. Hvis Top Link er koblet til en kogeplade, vil forsinkelsen være på ca. 10 sekunder. Er det en ovn, vil forsinkelsen være på ca. 30 sekunder.

Ovn

Emhætten tændes på trin 3.

Forsinkelse er aktiveret

Uden forsinkelse

Page 12

DANSK

THERMEX TOP LINK MODUL

INDJUSTERING AF TOP LINK

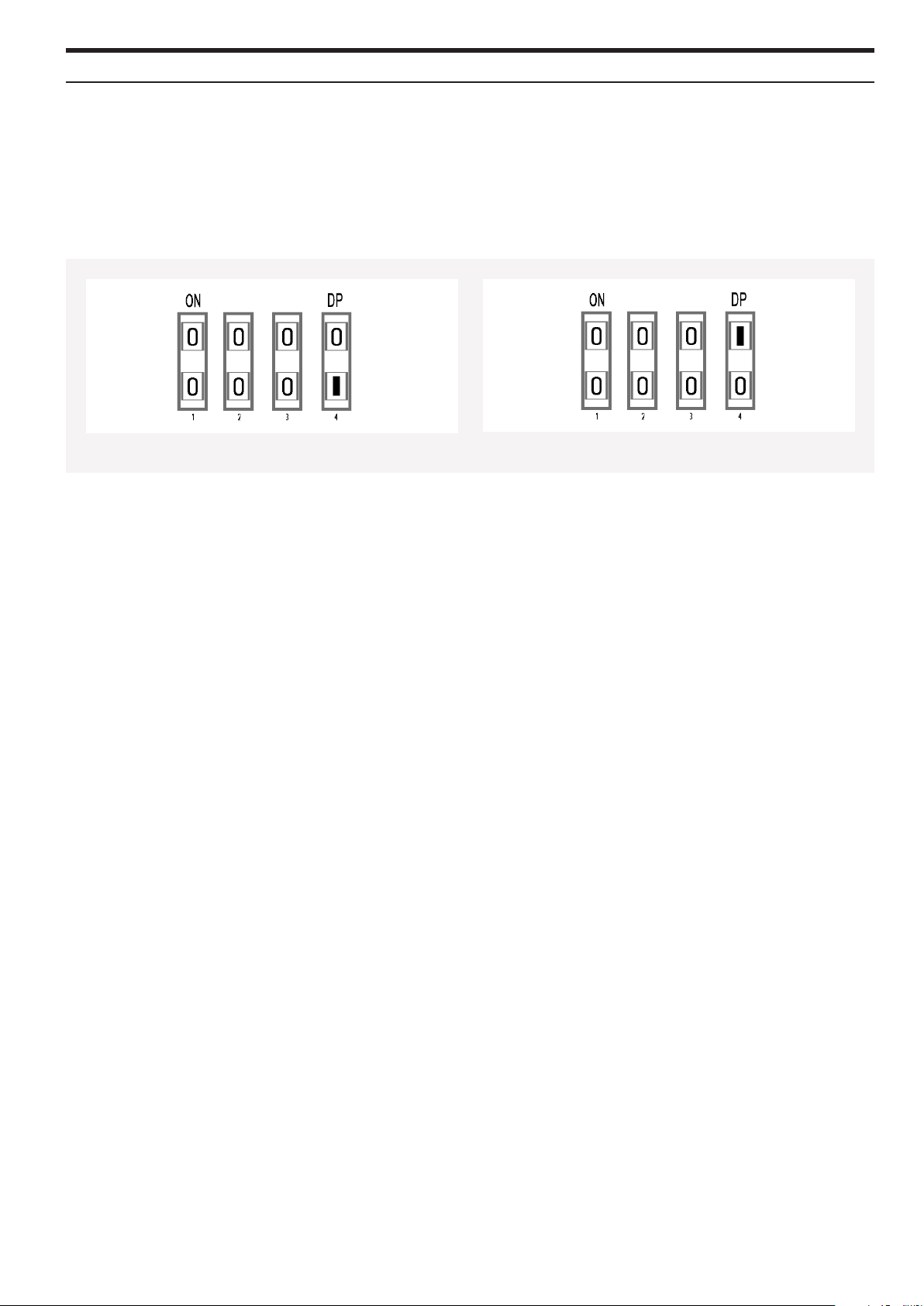

Som standard er lyset tændt når kogepladen slukkes, og emhætten går på efterløb. Skal lyset slukkes, når emhætten går på efterløb, kan det indstilles på dipswitch 4.

BEMÆRK: Dette gælder kun ved tilslutning til kogeplade, IKKE ved tilkobling til ovn.

M 536991200913062017

Lyset er tændt i efterløb

INDSTILLING AF SETPUNKT FOR KOGEPLADE Som standard er Top Link indstillet til, at starte emhætten ved en minimums belastning på 200 Watt, når den styres fra kogepladen. Top Link skal derfor ikke indstilles, men er klar til brug efter montering på kogepladens strømforsyning.

Ønskes det, at emhætten skal starte ved en anden minimumsbelastning, indstilles det på følgende måde:

1. Tænd kogepladen på den valgte minimumsbelastning.

2. Hold knappen "Set level" inde indtil den gule diode "Set 1" begynder at blinke hurtigt.

3. Når dioden "Set 1" lyser konstant, er setpunktet indstillet.

4. Sluk for kogepladen. BEMÆRK: Den gule diode "Set 1" skal slukke når kogepladen slukkes, ellers skal setpunktet indstilles på ny.

Top Link er nu klar til brug sammen med kogepladen.

BEMÆRK: Der kan nulstilles til fabriksindstillinger, ved at holde knappen til setpunkt inde i ca. 3 sekunder.

INDSTILLING AF SETPUNKT FOR OVN Som standard er Top Link indstillet til, at starte emhætten ved en minimums belastning på 200 Watt, når den styres fra ovnen. Top Link skal derfor ikke indstilles, men er klar til brug efter montering på ovnens strømforsyning.

Ønskes det, at emhætten skal starte ved en anden minimumsbelastning, indstilles det på følgende måde:

1. Sæt ovnen på den valgte minimumsbelastning.

2. Hold knappen "Set level" inde indtil den gule diode "Set 1" begynder at blinke hurtigt.

3. Når dioden "Set 1" lyser konstant, er setpunktet indstillet.

4. Sluk for ovnen. BEMÆRK: Den gule diode "Set 1" skal slukke, når ovnen slukkes, ellers skal setpunktet indstilles på ny.

Lyset er slukket i efterløb

Top Link er nu klar til brug sammen med ovnen.

BEMÆRK: Der kan nulstilles til fabriksindstillinger, ved at holde knappen til setpunkt inde i ca. 3 sekunder.

Page 13

M 536991200913062017

BRUG AF TOP LINK

Når Top Link er indstillet er den klar til brug. Hvordan Top Link styrer emhætten, kommer an på, om Top Link er installeret med en ovn eller en kogeplade.

STYRING VIA EMHÆTTE Når kogepladen tændes, vil emhætten tændes på trin 2, og lyset vil tænde. Når kogepladen slukkes, kører emhætten videre på trin 2 i ca. 3 minutter, og emhætten vil gå på 15 minutters eftersug på trin 1.

Du kan til enhver tid overstyre Top Link ved at bruge emhættens betjening til at øge eller sænke sugestyrken.

Uanset hvilken sugestyrke der er valgt, vil Top Link sætte emhætten på trin 1 og 15 minutters efterløb, 3 minutter efter at kogepladen slukkes.

Hvis emhætten slukkes på betjeningen, mens kogepladen stadig er tændt, vil Top Link overstyres, og emhætten vil IKKE sættes på efterløb, når kogepladen slukkes.

THERMEX TOP LINK MODUL

DANSK

BRUG AF TOP LINK

STYRING VIA OVN Når ovnen tændes, vil emhætten tændes på trin 1. Emhættens lys tændes ikke.

Når ovnen slukkes, vil emhætten køre på trin 1 i 20 min., hvorefter emhætten slukkes.

Du kan til enhver tid overstyre Top Link ved at bruge emhættens betjening til at øge sugestyrken og tænde emhættens lys. Hvis sugestyrken øges, vil emhætten køre i 20 min. på den valgte hastighed, når ovnen slukkes. Er lyset på emhætten tændt, vil det lyse 20 minutter, efter at ovnen er slukket.

BEMÆRK: Er Top Link koblet op til både en emhætte og en ovn, og begge enheder er i brug, vil kogepladen overstyre ovnen.

Page 14

DANSK

THERMEX TOP LINK MODUL

SERVICE

Før du melder service på dit Thermex produkt, er det vigtigt at, du har læst monterings- og/eller brugervejledningen grundigt igennem. Det tilsikrer, at Thermex kan yde dig den bedst mulige assistance.

Serviceafdelingen hos Thermex kan kontaktes med henblik på:

• Teknisk support til montering og installering af dit produkt.

• Præcisering af funktionaliteter i dit produkt.

• Serviceanmodning under reklamationsretten på dit produkt.

M 536991200913062017

Forsøg altid inden en serviceanmodning under reklamationsretten at afbryde strømforsyningen til produktet i ca. 5 min. Tilslut derefter strøm men igen, for at se om problemet er afhjulpet.

Hvis ikke fejlen er afhjulpet, så afbryd strømforsyningen til produktet i en time. Hvis emhætten stadig ikke fungerer korrekt, og punkterne i fejlﬁndingsoversigten er gennemgået, kontakt da serviceafdelingen.

BEMÆRK: Ved henvendelser inden for reklamationsretten, vil du blive bedt om dokumentation for dit køb i form af en købskvittering. Gem derfor altid din købskvittering.

Inden henvendelse vedrørende serviceanmodninger indenfor reklamationsretten er det vigtigt at have alle de nødvendige oplysninger parat:

• Fejlbeskrivelse

• Model

• Oplysninger om købet.

Serviceanmodninger under reklamationsretten kan ske ved at udfylde serviceformularen på www.thermex.dk/service, hvor også servicebetin gelserne kan læses.

Henvendelser vedrørende teknisk support eller præcisering af funktionaliteter kan ske ved at sende en forespørgsel til [email protected] eller på tlf. +45 9892 6233.

FEJLSØGNINGSOVERSIGT

PROBLEM MULIG ÅRSAG LØSNING Emhætten starter ikke når jeg tænder for

kogepladen

Emhætten starter ikke når jeg tænder for ovnen

Top Link sender og modtager er ikke koblet op. Følg anvisningen for opkobling mellem send-

er og modtager. Setpunktet er ikke indstillet korrekt. Følg anvisningen for indstilling af setpunkt. 10 sekunders forsinkelse er aktiveret. Indstil dipswitch 3, så emhætten starter

samtidig med kogepladen. Top Link sender og modtager er ikke koblet op. Følg anvisningen for opkobling mellem send-

er og modtager. Setpunktet er ikke indstillet korrekt. Følg anvisningen for indstilling af setpunkt.

30 sekunders forsinkelse er aktiveret. Indstil dipswitch 3, så emhætten starter

samtidig med ovnen.

Page 15

M 536991200913062017

MILJØHENSYN

EMBALLAGE Emballagen skal bortskaes i overensstemmelse med gældende regler for aaldshåndtering.

SKROTNING AF EMHÆTTEN

THERMEX TOP LINK MODUL

DANSK

MILJØHENSYN

Symbolet skal aﬂeveres på nærmeste opsamlingscenter for genbrug af elektrisk og elektronisk udstyr

på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaes som husholdningsaald, men

Page 16

NORSK

INNHOLD

THERMEX TOP LINK MODUL

M 536991200913062017

Generell advarsel

Med i esken følger

Produktet

Eldiagram over viftens kretskort

Tilslutning av mottakeren til viftens kretskort

Montering av sender

Oppkobling mellom sender og mottaker

Innstilling / programmering av Top Link

Bruk av Top Link

Service

Miljøhenyn

Page 17

M 536991200913062017

GENERELL ADVARSEL

THERMEX TOP LINK MODUL

NORSK

GENERELL ADVARSEL

• Produktet er udviklet og produsert i henhold til DS/EN 60335-1.

• Dette produktet er kun beregnet til bruk i private boliger, dersom det benyttes til andre formål bortfaller reklamasjonsretten.

• All installasion skal utføres av en autorisert installatør i overens stemmelse med anvisningene fra Thermex Scandinavia A/S (Thermex) og gjeldende lovgivning.

• Thermex fraskriver seg ethvert ansvar for skader, som oppstår som følge av feil installasjon, montering, bruk eller feilaktige inn stillinger.

FØR MONTERING/IBRUGTAGNING

• Kontrollér produktet for transportskader, feil og mangler umiddelbart

ved levering.

• Transportskader anmeldes straks ved levering til transportﬁrma og Thermex.

• Feil og mangler skal meldes til T hermex innen 8 dager et ter levering, og senest før montering/idriftsettelse.

MONTERING

• Enheten er beregnet til bruk med 230/380 Volt ±10%~ 50 HZ.

• Enheten må være jordet.

• Maksimal rekkevidde mellom mottaker og kretskort er 400 meter (siktlinje).

• Maksimal belastning på tilsluttet enhet er 10 kW (<25 A pr. fase).

Page 18

NORSK

THERMEX TOP LINK MODUL

MED I ESKEN FØLGER

• 1 sender montert i en plastboks

• 1 mottaker (følger med i plastboksen)

• 1 monteringsveiledning

M 536991200913062017

Page 19

M 536991200913062017

THERMEX TOP LINK MODUL

PRODUKTET

Thermex Top Link Modul kan kobles til enhver elektrisk kokeplate eller stekeovn, uavhengig av merke.

Når en kokeplate slås på sender Top Link et trådløst signal til viften. Viftens lys tennes og motoren starter på hastighet 2. Når kokeplaten slås av, vil motorens hastighet, etter en reaksjonstid på 3 minutter, slå seg ned til hastighet 1 og gå på ettersug i 15 minutter.

Dersom Top Link kobles til en stekeovn vil viftens motor starte på hastighet 1 når ovnen slås på, og viften vil fortsette å gå i 20 minutter etter at ovnen er slått av.

MERKNAD: Top Link kan til enhver tid overstyres med viftens betjeningspanel / ernkontroll.

SENDER

NORSK

PRODUKTET

MOTTAKER

6 7

1. Grønn diode - Indikator for oppkobling

2. Gul diode - Indikator for settpunkt

3. Knapp for settpunkt

4. Knapp for oppkobling

5. 230/380 Volt - inngående

6. 5 Ampere - sikring

7. 230/380 Volt - utgående

1. Kontakt til montering i viftens kretskort

2. Diode - Indikator for oppkobling

3. Kontakt til betjeningspanel

4. Knapp for oppkobling

Page 20

NORSK

THERMEX TOP LINK MODUL

ELDIAGRAM OVER VIFTENS KRETSKORT

M 536991200913062017

LIGHT

DECORLIGHT

CONNECTOR FOR CONTROLPANEL

1 2 3 4 5

DIPSWITCH FOR CONTROLPANEL

1 2 3 4 5

4 3 2 1

Lamp

ON/OFF

Page 21

M 536991200913062017

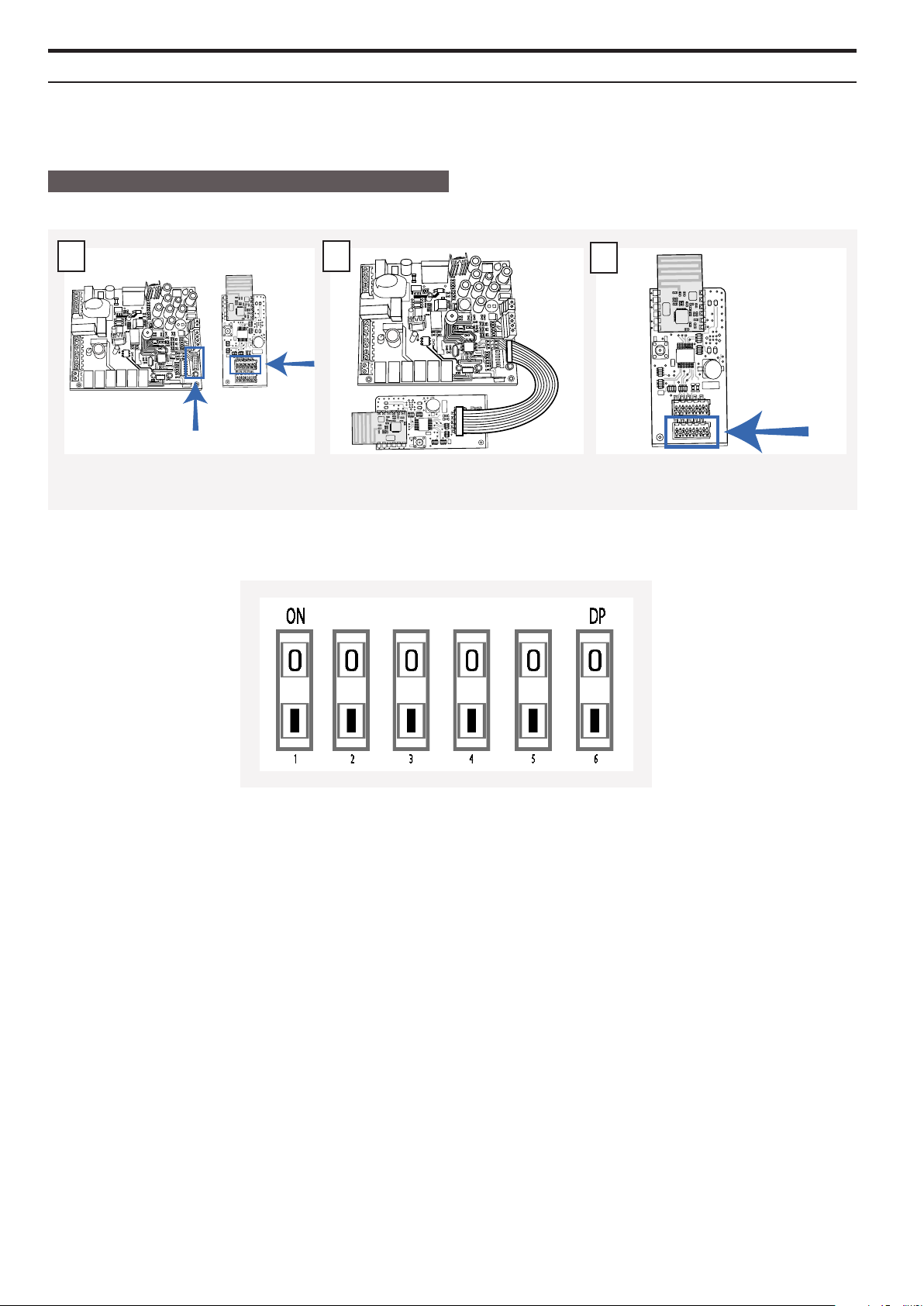

TILSLUTNING AV MOTTAKEREN TIL VIFTENS KRETSKORT

Mottakeren til Top Link festes på viftens kretskort. Mottakeren kobles til betjeningspanelets på følgende måte:

THERMEX TOP LINK MODUL

NORSK

TILSLUTNING AV MOTTAKEREN TIL VIFTENS KRETSKORT

Plugg mottakeren i kontakten på betjeningspanelet.

For at Top Link skal kunne styre viftens funksjoner er det viktig at kretskortet er korrekt innstilt. DIP-bryterne til betjeningspanelet stilles inn på følgende måte:

MERKNAD: Dersom det er et betjeningspanel på viften skal dette kobles til mottakeren.

MERKNAD: Hvis innstillingene for DIP-bry terne endres må strømmen kobles fra kretskortet før de nye innstillingene lagres.

Page 22

NORSK

THERMEX TOP LINK MODUL

MONTERING AV SENDER

Senderen skal tilkobles på strømtilførselen til stekeovnen eller kokeplaten. Senderen kobles til i henhold til diagrammet:

Dipswitch

ON DIP

1 2 3 4

Diode - Power Diode - Set 1

Button - Pair Button - Set level

M 536991200913062017

Power output Power input

Fuse

Når strømmen et tilkoblet lyser den grønne dioden «Power».

OPPKOBLING MELLOM SENDER OG MOTTAKER

Når senderen og mottakeren er tilsluttet, skal de to enhetene kobles opp mot hverandre. Én mottaker kan kobles sammen med opptil fem sendere. Oppkoblingen gjøres på følgende måte:

1. Hold knappen «Pair» på senderen til Top Link inne i ca. 3 sekunder, inntil den grønne dioden «Power» begynner å blinke.

2. Hold mottakerknappen for oppkobling inne i ca. 3 sekunder, inntil dioden «indikator for oppkobling» begynner å blinke.

3. Både dioden på senderen og på mottakeren vil blinke hurtig i løpet av oppkoblingen.

4. Når diodene lyser konstant i stedet for å blinke, er oppkoblingen ferdig.

Page 23

M 536991200913062017

THERMEX TOP LINK MODUL

INNSTILLING / PROGRAMMERING AV TOP LINK

Top Link kan anvendes sammen med alle typer kokeplater og stekeovner, og det kan derfor være nødvendig å stille den inn for den bestemte kokeplaten eller stekeovnen den skal benyttes sammen med.

INNSTILLING AV DIP-BRYTER Der ﬁnnes forskjellige programmeringsmuligheter for Top Link, alt ettersom om det er en kokeplate eller en stekeovn som skal styre viften. Hvilken enhet som velges stilles inn med en DIP-bryter.

MERKNAD: Strømmen skal alltid kobles fra senderen før DIP-bryterne stilles inn.

Med DIP-bryter 1 stilles det inn om det er en kokeplate eller en stekeovn som skal anvendes.

NORSK

INNSTILLING / PROGRAMMERING AV TOP LINK

Kokeplate

Som standard starter viften på hastighet 2 når kokeplaten slås på. Dersom man ønsker å starte viften på hastighet 3 i stedet, kan dette stilles inn med DIP-bryter 2.

MERKNAD: Dette gjelder kun ved tilslutning til en kokeplate, IKKE ved tilkobling til en stekeovn.

Viften starter på hastighet 2

Hvis DIP-bryter 3 settes til «ON» vil det være en forsinkelse før viften startes.

Dersom Top Link er koblet til en kokeplate vil denne forsinkelsen være på ca. 10 sekunder. Dersom det er en stekeovn vil forsinkelsen være på ca. 30 sekunder.

Stekeovn

Viften starter på hastighet 3.

Forsinkelse er aktivert

Uten forsinkelse

Page 24

NORSK

THERMEX TOP LINK MODUL

INNSTILLING / PROGRAMMERING AV TOP LINK

Som standardinnstilling vil lyset være på når viften slås av og ettersuget begynner. Dersom man ønsker at lyset skal være avslått når ettersuget går kan man stille inn dette ved hjelp av dip-bryter 4.

VIKTIG MERKNAD: Dette gjelder kun når viften er tilsluttet til en kokeplate, IKKE ved tilkobling til en stekeovn.

M 536991200913062017

Lyset er på ved ettersug

INNSTILLING AV SET TPUNKT FOR KOKEPLATE Som standard er Top Link programmert til å starte viften ved en minimumsbelastning på 200 Watt når den styres fra en kokeplate. Top Link er derfor klar til bruk etter å ha blitt koblet til kokeplatens strømforsyning uten behov for å still inn minimumsbelastning først.

Dersom man ønsker å sette en annen minimumsbelastning for når viften skal starte, gjøres det på følgende måte:

1. Slå på kokeplaten med den valgte minimumsbelastningen.

2. Hold knappen «Set level» inne inntil den gule dioden «Set 1» begynner å blinke hurtig.

3. Når dioden «Set 1» lyser konstant er settpunktet innstilt.

4. Slå av kokeplaten. MERKNAD: Den gule dioden «Set 1» skal slukke når kokeplaten slås av, i motsatt fall må settpunktet stilles inn på nytt.

Top Link er så klar til bruk sammen med kokeplaten.

MERKNAD: Man kan nullstille / stille tilbake til fabrikkinnstillinger ved å holde knappen til settpunktet inne i ca. 3 sekunder.

INNSTILLING AV SET TPUNKT FOR STEKEOVN Som standard er Top Link programmert til å starte viften ved en minimumsbelastning på 200 Watt når den styres fra en stekeovn. Top Link er derfor klar til bruk etter å ha blitt koblet til stekeovnens strømforsyning uten behov for å still inn minimumsbelastning først.

Dersom man ønsker å sette en annen minimumsbelastning for når viften skal starte, gjøres det på følgende måte:

1. Slå på stekeovnen med den valgte minimumsbelastningen.

2. Hold knappen «Set level» inne inntil den gule dioden «Set 1» begynner å blinke hurtig.

3. Når dioden «Set 1» lyser konstant er settpunktet innstilt.

4. Slå av stekeovnen. MERKNAD: Den gule dioden «Set 1» skal slukke når stekeovnen slås av, i motsatt fall må settpunktet stilles inn på nytt.

Lyset slukkes når viften går på ettersug

Top Link er så klar til bruk sammen med stekeovnen.

MERKNAD: Man kan nullstille / stille tilbake til fabrikkinnstillinger ved å holde knappen til settpunktet inne i ca. 3 sekunder.

Page 25

M 536991200913062017

BRUK AV TOP LINK

Når Top Link er stilt inn er den klar til å ta i bruk. Hvordan viften styres avhenger av om Top Link brukes sammen med en stekeovn eller en kokeplate.

Dersom Top Link er koblet opp både til en kokeplate og til en stekeovn, og begge enheter er i bruk, vil kokeplaten overstyre signalene fra stekeovnen.

STYRING VIA KOKEPLATE Når kokeplaten slås på vil viften starte på hastighet 2 og begynne å lyse. Når kokeplaten slås av vil viften fortsette å gå på hastighet 2 i ca. 3 minutter, hvoretter viften vil gå på hastighet 1 i ytterligere 15 minutter (ettersug).

Man kan til enhver tid overstyre Top Link ved å bruke viftens betjeningspanel / ernkontroll til å øke eller redusere styrken på avtrekket.

Uansett hvilken styrke som velges vil Top Link styre viften til å kjøre på hastighet 1 i ytterligere 15 minutter, fra 3 minutter efter at kokeplaten slås av.

THERMEX TOP LINK MODUL

NORSK

BRUK AV TOP LINK

Hvis viften slås av med betjeningspanelet / ernkontrollen mens kokeplaten fortsatt er påslått vil Top Link overstyres, og viften vil IKKE styres til å fortsette å gå en viss tid etter at kokeplaten er slått av.

STYRING VIA STEKEOVN Når stekeovnen slås på vil viften starte med hastighet 1. Lysene i viften vil ikke slås på.

Når stekeovnen slås av vil viften fortsette å gå på hastighet 1 i ytterligere 20 minutter, før den slår seg av.

Man kan til enhver tid overstyre Top Link ved å bruke viftens betjeningspanel / ernkontroll til å øke eller redusere styrken til avtrekket og til slå på/av viftelyset. Dersom styrken til avtrekket økes vil viften fortsette å gå på den valgte hastigheten i ytterligere 20 minutter etter at stekeovnen slås av. Dersom viftelyset er på vil det fortsette å lyse i ytterligere 20 minutter etter at stekeovnen slås av.

MERKNAD: Dersom Top Link er koblet opp både til en kokeplate og til en stekeovn, og begge enheter er i bruk, vil kokeplaten overstyre signalene fra stekeovnen.

Page 26

NORSK

THERMEX TOP LINK MODUL

SERVICE

Før du melder inn service på ditt Thermex produkt, er det viktig å lese monterings og/eller brukerveiledningen nøye. Dette for å sikre at vi kan yte mest mulig assistanse.

Serviceavdelingen hos Thermex kan kontaktes med henblikk på:

• Teknisk support og installasjon av ditt produkt

• Veiledning av funksjoner i ditt produkt

• Serviceforespørsler i henhold til reklamasjonsretten for ditt produkt

Før du sender en servicehenvendelse, forsøk å bryte strømtilførselen til produktet i 5 minutter, koble så strømtilførselen til igjen, å se om dette kan ha avhjulpet problemet.

Hvis produktet fortsatt ikke fungerer, og punktene i feilsøkningskapittelet er gjennomgått, ta så kontakt med vår serviceavdeling.

MERK: Ved henvendelse innenfor reklamasjonsretten, vil du bli bedt om å dokumentere kjøpet i form av en kjøpskvittering. Ta derfor godt vare på din kjøpskvittering.

M 536991200913062017

Før du sender en henvendelse vedrørende service innenfor reklamasjonsretten er det viktig å ha alle nødvendige opplysninger tilgjengelig:

• Feilbeskrivelse

• Modell

• Opplysninger om kjøpet (kvittering)

• Navn , adresse, telefonnummer og evt. e-post adresse

Service forespørsler under reklamasjonsretten kan skje ved å fylle ut serviceformularet på www.thermex.no/service hvor du også kan lese servicebe tingelsene.

Henvendelser vedrørende teknisk support kan sendes på e-post til [email protected] eller på telefon +47 22 21 90 20.

PROBLEMLØSNING

PROBLEM MULIG ÅRSAK LØSNING

Kjøkkenviften starter ikke når jeg skrur på kokeplaten

Top Link sender og mottager er ikke koblet sammen.

Følg anvisningen for oppkobling mellom

sender og mottager. Setpunktet er ikke innstilt korrekt. Følg anvisningen for innstilling av setpunkt. 10 sekunders forsinkelse er aktivert. Innstill dipswitch 3, slik at kjøkkenviften

starter samtidig med at kokeplaten skrus på.

kjøkkenviften starter ikke når jeg skrur på stekeovnen

Top Link sender og mottager er ikke koblet sammen.

Følg anvisningen for oppkobling mellom

sender og mottager. Setpunktet er ikke innstilt korrekt. Følg anvisningen for innstilling av setpunkt.

30 sekunders forsinkelse er aktivert. Innstill dipswitch 3, slik at kjøkkenviften

starter samtidig med at kokeplaten skrus på.

Page 27

M 536991200913062017

MILJØHENSYN

EMBALLASJE Emballasje skal håndteres i overensstemmelse med gjeldene regler for avfallshåndtering

AVFALLSHÅNDTERING

THERMEX TOP LINK MODUL

NORSK

MILJØHENSYN

Symbolet vers til nærmeste oppsamlingssted for gjenbruk av elektrisk og elektronisk utstyr.

produktet eller den medfølgende dokumentasjon angir, at dette produktet ikke må innleveres som husholdningsavfall, Men skal avle-

Page 28

SVENSKA

INNEHÅLL

THERMEX TOP LINK MODUL

M 536991200913062017

Allmänt

Förpackningen innehåller

Produkten

Kopplingsschema för ﬂäktkåpans kretskort

Anslutning av mottagaren på ﬂäktkåpans kretskort

Montering av sändare

Anslutning mellan sändare och mottagare

Justering av Top Link

Användning av Top Link

Service

Miljöhänsyn

Page 29

M 536991200913062017

ALLMÄNT

THERMEX TOP LINK MODUL

SVENSKA

ALLMÄNT

• Produkten är utvecklad och tillverkad i enlighet med DS/EN 60335-1.

• Denna enhet är endast avsedd för användning i privata bostäder, vid annan användning bortfaller garanti och reklamationsrätt.

• All installation skall utföras av behörig installatör enligt anvisningar från Thermex Scandinavia AB (Thermex) och enligt gällande bestämmelser.

• Thermex frånskriver sig allt ansvar för skador som uppkommer på grund av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/ANVÄNDNING

• Kontrollera enheten efter transportskador eller fel direkt vid mottagandet.

• Transportskador anmäls omedelbart till transportören och Thermex.

• Eventuella fel och avsaknader skall anmälas till Thermex inom 8 dagar efter mottagandet och senast innan montering/använd ning.

MONTERING

• Enheten är beräknad för drift vid 230/380 volt ±10%~ 50 HZ.

• Enheten måste alltid vara jordad.

• Maximal räckvidd mellan mottagare och kretskort är 400 m (siktlinje).

• Maximal belastning på ansluten enhet 10 kW (<25 A per fas).

Page 30

SVENSKA

THERMEX TOP LINK MODUL

FÖRPACKNINGEN INNEHÅLLER

• 1 sändare monterad i plastlåda

• 1 mottagare (medföljer i plastlådan)

• 1 monteringsanvisning

M 536991200913062017

Page 31

M 536991200913062017

THERMEX TOP LINK MODUL

PRODUKTEN

Thermex Top Link Modul kan anslutas till vilken spishäll och ugn som helst oavsett fabrikat.

Top Link sänder en trådlös signal till köksﬂäkten, när du startar spishällen. När spishällen stängs av kommer motorns hastighet, efter en reaktionstid på 3 minuter, att sänkas till steg 1 på eftergångstimer i 15 minuter.

Om du ansluter Top Link till en ugn kommer ﬂäktkåpans motor att starta på nivå 1, när ugnen startas, och fortsätter 20 min. efter att ugnen har stängts av.

OBSERVERA: Du kan alltid ta kontroll över Top Link med köksﬂäktens kontrollpanel.

SÄNDARE

SVENSKA

PRODUKTEN

MOTTAGARE

6 7

1. Grön diod - Indikator för anslutning

2. Gul diod - Indikator för börvärde

3. Knapp för börvärde

4. Knapp för anslutning

5. 230/380 volt input

6. 5 ampere säkring

7. 230/380 volt output

1. Kontakt för montering på ﬂäktkåpans

kretskort

2. Diod - Indikator för anslutning

3. Kontakt till kontrollpanel

4. Knapp för anslutning

Page 32

SVENSKA

THERMEX TOP LINK MODUL

KOPPLINGSSCHEMA FÖR FLÄKTKÅPANS KRETSKORT

M 536991200913062017

LIGHT

DECORLIGHT

CONNECTOR FOR CONTROLPANEL

1 2 3 4 5

DIPSWITCH FOR CONTROLPANEL

1 2 3 4 5

4 3 2 1

Lamp

ON/OFF

Page 33

M 536991200913062017

THERMEX TOP LINK MODUL

ANSLUTNING AV MOTTAGAREN PÅ FLÄKTKÅPANS KRETSKORT

Mottagaren till Top Link monteras på ﬂäktkåpans kretskort. Mottagare ansluts till kontrollpanelen på följande sätt:

SVENSKA

ANSLUTNING AV MOTTAGAREN PÅ FLÄKTKÅPANS KRETSKORT

Anslut mottagaren, med hjälp av den medföljande bandkabeln, till kontakten för kontrollpanelen på ﬂäktkåpans kretskort.

För att Top Link ska kunna styra ﬂäktkåpans funktioner är det viktigt att kretskortet på ﬂäktkåpan är korrekt inställt. DIP-switcharna till kontrollpa nelen ska ställas in på följande sätt:

OBSERVERA: På modeller med fast kontrollpanel ﬂyttas den beﬁntliga bandkabeln till mottagaren.

OBSERVERA: Om DIP-switcharnas inställningar ändras, ska strömmen till kretskortet brytas, för att inställningarna skall sparas.

Page 34

SVENSKA

THERMEX TOP LINK MODUL

MONTERING AV SÄNDARE

Sändaren ska anslutas på strömtillförseln till ugn eller spishäll. Se schema för att ansluta sändaren:

ON DIP

1 2 3 4

M 536991200913062017

Dipswitch Diode - Power Diode - Set 1

Button - Pair Button - Set level

Power output Power input

Fuse

När strömmen är ansluten, lyser den gröna dioden "Power".

ANSLUTNING MELLAN SÄNDARE OCH MOTTAGARE

När sändaren och mottagaren är inkopplade, ska de två enheterna anslutas till varandra. En mottagare kan anslutas till upp till fem sändare. Anslutningen görs på följande sätt:

1. Håll in knappen "Pair" på Top Links sändare i ca. 3 sekunder, tills den gröna dioden "Power" börjar blinka.

2. Håll in knappen för anslutning på mottagaren i ca. 3 sekunder tills dioden "indikator för anslutning" börjar blinka.

3. Både dioden på sändaren och mottagaren kommer att blinka snabbt medan anslutningen sker.

4. När dioderna lyser konstant istället för att blinka är anslutningen genomförd.

Page 35

M 536991200913062017

THERMEX TOP LINK MODUL

JUSTERING AV TOP LINK

Top Link kan användas tillsammans med alla sorters spishällar och ugnar, och det kan därför vara nödvändigt att anpassa den till just den spishäll eller ugn som den ska användas tillsammans med.

INSTÄLLNING AV DIP-SWITCH Top Link har olika programmeringar beroende på om det är en spishäll eller en ugn som ska styra ﬂäktkåpan. DIP-switchen ställs in för vald produkt. OBSERVERA: Strömmen ska alltid kopplas ifrån sändaren innan DIP-switchen ställs in.

Ställ DIP-switchen på 1, om en spishäll eller ugn används.

SVENSKA

JUSTERING AV TOP LINK

Spishäll

Som standard startar ﬂäktkåpan på läge 2, när spishällen sätts på. Om du vill att ﬂäktkåpan ska starta på läge 3 istället, kan det ställas in på DIP-switch 2.

OBSERVERA: Detta gäller bara vid anslutning till spishäll, INTE vid anslutning till ugn.

Fläktkåpan startar på nivå2

Om DIP-switch 3 sätts på ON, kommer det dröja lite innan ﬂäktkåpan startar.

Om Top Link är ansluten till en spishäll, kommer fördröjningen vara på ca. 10 sekunder. Om Top Link är ansluten till en ugn, kommer fördröjningen vara på ca. 30 sekunder.

Ugn

Fläktkåpan startar på läge3

Fördröjningen har aktiverats

Utan fördröjning

Page 36

SVENSKA

THERMEX TOP LINK MODUL

JUSTERING AV TOP LINK

Normalt sett är ljuset tänt när ﬂäktkåpan går på eftergång och spisen har stängts av. Om du vill att belysningen ska slockna när ﬂäktkåpan går på eftergång, går det att ställa in på DIP-switch 4.

M 536991200913062017

Ljuset är på när ﬂäktkåpan går på eftergångstimer

OBSERVERA: Detta gäller bara vid anslutning till spis, INTE vid anslutning till ugn.

INSTÄLLNING AV BÖRVÄRDE FÖR SPISHÄLL Som standard är Top Link inställt på att starta ﬂäktkåpan vid en minimumbelastning på 200 watt, när den styrs från spishällen. Top Link ska därför inte ställas in, den är klar att användas efter den har anslutits till spishällens strömförsörjning.

Om du vill att ﬂäktkåpan ska starta vid en annan minimumbelastning ställer du in det på följande sätt:

1. Sätt spishällen på vald minimumbelastning.

2. Håll in knappen "Set level" tills den gula dioden "Set 1" börjar blinka snabbt.

3. När dioden "Set 1" lyser konstant är börvärdet inställt.

4. Stäng av spishällen. OBSERVERA: Den gula dioden "Set 1" ska slockna när spishällen stängs av, annars ska börvärdet ställas om.

Top Link är nu redo att användas tillsammans med spishällen.

OBSERVERA: Återställ till fabriksinställningarna genom att hålla in knappen för börvärde i ca. 3 sekunder.

INSTÄLLNING AV BÖRVÄRDE FÖR UGN Som standard är Top Link inställt på att starta ﬂäktkåpan vid en minimumbelastning på 200 watt, när den styrs från ugnen. Top Link ska därför inte ställas in, den är klar att användas efter den har anslutits till ugnens strömförsörjning.

Om du vill att ﬂäktkåpan ska starta vid en annan minimumbelastning ställer du in det på följande sätt:

1. Sätt ugnen på vald minimumbelastning.

2. Håll in knappen "Set level" tills den gula dioden "Set 1" börjar blinka snabbt.

3. När dioden "Set 1" lyser konstant är börvärdet inställt.

4. Stäng av ugnen. OBSERVERA: Den gula dioden "Set 1" ska slockna när ugnen stängs av, annars ska börvärdet ställas om.

Ljuset släcks när ﬂäktkåpan går på eftergångstimer

Top Link är nu redo att användas tillsammans med ugnen.

OBSERVERA: Återställ till fabriksinställningarna genom att hålla in knappen för börvärde i ca. 3 sekunder.

Page 37

M 536991200913062017

ANVÄNDNING AV TOP LINK

När Top Link är installerad är den klar att användas. Hur Top Link styr ﬂäktkåpan beror på om Top Link är installerad ihop med en ugn eller en spishäll.

Om Top Link är ansluten till både en spishäll och en ugn, och båda enheter används, kommer spishällen har prioritet över ugnens signal.

STYRNING VIA FLÄKTKÅPA När spishällen startas kommer ﬂäktkåpan starta på läge 2, och belysningen kommer tändas. När spishällen stängs av, fortsätter ﬂäktkåpan att gå på läge 2 i ca. 3 minuter, varefter ﬂäktkåpan går på 15 minuters eftergång på läge 1.

Du kan alltid ta kontroll över Top Link genom att använda ﬂäktkåpans kontrollpanel för att öka eller sänka kapaciteten.

Oavsett vilket läge som angetts, kommer Top Link köra ﬂäktkåpan på läge 1 och 15 minuters eftergång, 3 minuter efter att spishällen stängts av.

Om ﬂäktkåpan stängs av på kontrollpanelen medan spishällen fortfarande är på kommer Top Link att tas över och ﬂäktkåpan kommer INTE starta eftergång, när spishällen stängs av.

THERMEX TOP LINK MODUL

SVENSKA

ANVÄNDNING AV TOP LINK

STYRNING VIA UGN När ugnen startar kommer ﬂäktkåpan starta på nivå 1. Fläktkåpans belysning tänds inte.

När ugnen stängs av, kommer ﬂäktkåpan att gå på läge 1 i 20 min., varefter ﬂäktkåpan stängs av.

Du kan alltid ta kontroll över Top Link genom att använda ﬂäktkåpans kontrollpanel för att öka kapaciteten och tända ﬂäktkåpans belysning. Om du väljer annat läge, kommer ﬂäktkåpan köra i 20 min. på vald hastighet när ungen stängs av. Är belysningen på ﬂäktkåpan på, kommer det lysa i 20 minuter, efter att ugnen stängts av.

OBSERVERA: Om Top Link är ansluten till både en spishäll och en ugn, och båda enheter används, kommer spishällen har prioritet över ugnen.

Page 38

SVENSKA

THERMEX TOP LINK MODUL

SERVICE

M 536991200913062017

SERVICE

Innan du felanmäler din produkt är det viktigt att du har läst igenom monterings- och/eller bruksanvisningen noggrant. Detta säkerställer att Thermex kan de dig bästa möjliga support.

Supportavdelningen på Thermex kan kontaktas för att få hjälp med följande:

• Teknisk support vid montering och installation av din produkt.

• Förklaring av funktioner på din produkt.

• Serviceanmodan under reklamationsrätten på din produkt.

Försök alltid innan serviceanmodan under reklamationsrätten på din produkt att bryta strömmen fram till ﬂäkten i ca 5 minuter. Slå därefter på ström men igen för att se om felet blivit avhjälpt.

Om felet inte blivit avhjälpt, bryt strömmen fram till produkten i en timma. Om produkten fortfarande inte fungerar som den skall efter att strömmen har varit bruten i en timma, och punkterna i felsökningsöversikten har genomgåtts, kontakta då supportavdelningen.

OBS: Vid reklamationer inom reklamationsrätten kommer du bli ombedd att visa dokumentation i form av kvitto på ditt inköp av ﬂäkten. Spara därför alltid kvittot.

Innan serviceanmälan inom reklamationsrätten är det viktigt att ha alla upplysningar till hands:

• Felbeskrivning

• Upplysningar om inköpsställe och datum för köpet

• namn, adress, telefonnummer och eventuella. e-postadress

Serviceanmälan inom reklamationsrätten görs via Thermex hemsida, www.thermex.se, genom att klicka på knappen ”Service”.

Frågor avseende produkter eller service kan göras hos Thermex supportavdelning, [email protected] eller tel: 031-340 82 00.

FELSÖKNINGSÖVERSIKT

PROBLEM MÖJLIG ORSAK LÖSNING

Köksﬂäkten startar inte när jag sätter på spisen

Top Link sändare och mottagare är inte parkopplade.

Följ anvisningen för parkoppling.

Börvärdet är inte rätt inställt. Följ anvisningen för inställning av börvärde. 10 sekunders fördröjning är aktiverad. Ställ in dipswitch 3 så att ﬂäkten startar

samtidigt som spisen.

Köksﬂäkten startar inte när jag sätter på ugnen

Top Link sändare och mottagare är inte parkopplade.

Följ anvisningen för parkoppling.

Börvärdet är inte rätt inställt. Følg anvisningen for indstilling af setpunkt.

30 sekunders fördröjning är aktiverad. Ställ in dipswitch 3 så att ﬂäkten startar

samtidigt som ugnen.

Page 39

M 536991200913062017

MILJÖHÄNSYN

EMBALLAGE Emballaget skall slängas enligt gällande regler för avfallshantering.

SKROTNING AV PRODUKTEN

THERMEX TOP LINK MODUL

SVENSKA

MILJÖHÄNSYN

Symbolen nas på närmaste återvinningscentral som tar emot uttjänade hushållsmaskiner.

på produktens typskylt eller medföljande dokumentation anger att denna produkt inte får slängas som hushållsavfall, utan skall läm-

Page 40

SUOMI

SISÄLTÖ

THERMEX TOP LINK MODUL

SISÄLTÖ

M 536991200913062017

Yleinen varoitus

Toimitukseen sisältyy

Tuote

Kuvun piirilevyn sähkökaavio

Vastaanottimen liitäntä kuvun piirikortin asennukseen

Lähettimen asennus

Kytkentä lähettimen ja vastaanottimen välillä

Top LIinkn mukauttaminen

TOP LINKIN KÄYTTÖ

OHJAUS UUNISTA Kun uuni käynnistyy, moottori käynnistyy 1-teholla. Kuvun valo ei syty.

Kun uuni sammutetaan, kupu käy 1-teholla 20 minuuttia, jonka jälkeen kupu sammuu.

Voit aina ohittaa Top Linkin kuvun ohjaimista halutessasi lisätä imuvoimakkuutta ja sytyttää kuvun valon. Jos imuvoimakkuutta lisätään, kupu on käynnissä 20 minuuttia halutulla teholla, kun uuni sammutetaan. Jos kuvun valo on sytytetty, se palaa 20 minuuttia uunin sammut tamisen jälkeen.

HUOMAUTUS: Jos Top Link on yhdistetty sekä kupuun että uuniin, ja molemmat yksiköt ovat käytössä, keittolevy ohittaa uunin.

Page 50

SUOMI

THERMEX TOP LINK MODUL

HUOLTO

Ennen kuin otat yhteyttä huoltoon Thermex-kupuusi liittyvässä asiassa, on tärkeää, että luet asennus- ja käyttöohjeet huolellisesti. Näin varmistetaan, että Thermex voi auttaa sinua parhaalla mahdollisella tavalla.

Thermexin asiakaspalveluun voi ottaa yhteyttä seuraaviin asioihin liittyen:

• Tekninen tuki kupusi hoitoon ja asennukseen.

• Kupusi toimintojen selventäminen.

• Kupusi takuuhuoltopyynnöt.

M 536991200913062017

Aina ennen yhteydenottoa takuuhuoltoon kokeile katkaista virta kuvustasi noin 5 minuutiksi. Kytke sitten virta uudelleen, ja tutki korjaantuiko on gelma.

Jos vika ei korjaannu, irrota kuvun pistoke tunnin ajaksi. Jos kupu ei edelleenkään toimi oikein tunnin sähkökatkon jälkeen, ja vianetsintäkaaviot on käyty läpi, ota yhteyttä huoltoon.

HUOMAA: Takuuseen liittyvissä asioissa sinua pyydetään todistamaan ostoksesi esittämällä ostokuitti. Pidä tästä syystä ostokuitti aina tallessa.

Ennen takuuhuoltoon toimittamista on tärkeää, että kaikki tarvittavat tiedot ovat käytettävissä:

• Vian kuvaus

• Malli

• Kuvun tyyppi- ja sarjanumerot (annettu tyyppikilvessä)

• Ostotiedot.

Takuukorjauspyynnöt voidaan tehdä täyttämällä takuulomake osoitteessa www.thermex.dk/service, jossa myös huoltoehdot ovat luettavissa.

Tekniseen tukeen liittyvät kysymykset ja toimintojen tarkennuspy ynnöt voidaan tehdä lähettämällä viesti osoitteeseen [email protected] tai puhe limitse +45 9892 6233.

VIANMÄÄRITYSTIETOJA

ONGELMA MAHDOLLINEN SYY RATKAISU

Kupu ei käynnisty, kun kytken lieden päälle Top Link -lähetin ja -vastaanotin eivät ole

yhteydessä.

Seuraa ohjeita lähettimen ja vastaanottimen

kytkemiseksi toisiinsa. Asetusarvoa ei ole asetettu oikein. Noudata asetuspisteen asetuksen ohjeita. 10 sekunnin viive käytössä. Aseta vaihtokytkin 3, jotta kupu käynnistyy

samanaikaisesti lieden kanssa.

Kupu ei käynnisty, kun kytken uunin päälle Top Link -lähetin ja -vastaanotin eivät ole

yhteydessä.

Seuraa ohjeita lähettimen ja vastaanottimen

kytkemiseksi toisiinsa. Asetusarvoa ei ole asetettu oikein. Noudata asetuspisteen asetuksen ohjeita.

30 sekunnin viive käytössä. Aseta vaihtokytkin 3, jotta kupu käynnistyisi

samanaikaisesti uunin kanssa.

Page 51

M 536991200913062017

YMPÄRISTÖNÄKÖKOHDAT

PAKK AUS Pakkaus pitää hävittää paikallisten jätehuoltomääräysten mukaisesti.

KUVUN HÄVITTÄMINEN

THERMEX TOP LINK MODUL

SUOMI

YMPÄRISTÖNÄKÖKOHDAT

Tuotteessa mittaa lähimpään keräyspisteeseen kierrätettäväksi sähkö- ja elektroniikkajätteenä.

ja siihen liittyvissä ohjeissa ilmoitettu merkintä tarkoittaa, ettei tätä tuotetta voida hävittää kotitalousjätteenä, vaan se pitää toi-

Page 52

ESPAÑOL

CONTENIDO

THERMEX TOP LINK MODUL

M 536991200913062017

Advertencia General

Contenido de la caja

El Producto

Diagrama de electricidad para la tarjeta print de la campana

Conexión del receptor a la tarjeta print de la campana

Montaje de emisor

Conexión entre emisor y receptor

Ajuste del Top Link

Uso del Top Link

Servicio

Medio ambiente

Page 53

M 536991200913062017

THERMEX TOP LINK MODUL

ADVERTENCIA GENERAL

ESPAÑOL

ADVERTENCIA GENERAL

• El producto está diseñado y fabricado de acuerdo con DS/EN 60335-1.

• Este producto sólo esta pensado para uso en casas particulares, si se utiliza para otros ﬁnes el derecho de reclamación desapa rece.

• Toda la instalación tiene que ser efectuada por un técnico cualiﬁcado en concordancia con las instruciones de Thermex Scandinavia A/S (Thermex) y la normativa vigente.

• Thermex declina cualquier responsabilidadd por daños causados por instalación incorrecta, montaje indebido o uso no correcto.

ANTES DEL MONTAJE/INICIO DE USO

• Controlar que el producto no tiene daños por transporte, errores o faltas a la recepción de la mercancia.

• Los daños del transporte tienen que ser informados inmediate mente a la agencia de transporte y a Thermex.

• Los errores o faltas tienen que ser informados a Thermex máximo 8 dias después de la recepcion de la mercancia

MONTAJE

• La unidad esta preparada para funcionamiento a 230/380 Voltios ±10%~ 50 HZ.

• La unidad TIENE que estar conectada a toma de tierra.

• La distancia maxima entre emisor y receptor es aprox 400 m(linia de vision).

• Máxima carga en la unidad conectada 10 kW (<25A en cada fase).

Page 54

ESPAÑOL

THERMEX TOP LINK MODUL

CONTENIDO DE LA CAJA

• 1 emisor montado en la caja de plastico

• 1 receptor (adjunto en la caja de plástico)

• 1 manual de montaje

M 536991200913062017

Page 55

M 536991200913062017

THERMEX TOP LINK MODUL

EL PRODUCTO

El modulo Thermex Top link puede ser conectado a cualquier cocina electrica y horno con independicia de la marca

Top link emite una señal sin cable a la campana cuando pones en marcha la cocina. Cuando la encimera se apaga el motor baja a la velocidad 1 y empieza la función temporizador de 15 minutos , después de un tiempo de reacción de 3 minutos.

Si el Top Link se conecta a un horno la campana empieza al nivel 1 cuando el horno se enciende y continua durante 20 minutos despues de haber apagado el horno.

NOTA:Siempre prevalece el control del mando a distancia de la campana sobre el Top link

EMISOR

ESPAÑOL

EL PRODUCTO

RECEPTOR

1. Diodo verde-Indicador de conexión

6 7

2. Diodo amarillo-Indicador de punto set(llegada de corriente)

3. Botón para punto set

4. Botón para conexion

5. 230/380 voltios entrada

6. 5 amperios

7. 230/380 voltios

1. Enchufe para montaje a la tarjeta print

de la campana

2. Enchufe para panel de control

3. Diodo -indicador de conexión

4. Botón para conexión

Page 56

ESPAÑOL

THERMEX TOP LINK MODUL

DIAGRAMA DE ELECTRICIDAD PARA LA TARJETA PRINT DE LA CAMPANA

M 536991200913062017

LIGHT

DECORLIGHT

CONNECTOR FOR CONTROLPANEL

1 2 3 4 5

DIPSWITCH FOR CONTROLPANEL

1 2 3 4 5

4 3 2 1

Lamp

ON/OFF

Page 57

M 536991200913062017

CONEXIÓN DEL RECEPTOR A LA TARJETA PRINT DE LA CAMPANA

El receptor del Top link se monta en la tarjeta print de la campana. El receptor se conecta en el enchufe del panel de control de la siguiente manera:

THERMEX TOP LINK MODUL

ESPAÑOL

CONEXIÓN DEL RECEPTOR A LA TARJETA PRINT DE LA CAMPANA

Colocar el receptor en el enchufe del control.

Para que Top link pueda controlar las funciones de la campana es importante que el print de la campana esté posicionado correctamente. Los dipswitch tienen que estar posicionados como siguen:

NOTA:Si la campana tiene panel de control este enchufe se conecta con el receptor.

NOTA: Si las posicionens de los dipswitch se modiﬁcan tiene que quitar la corriente del print antes de guardar las posiciones

Page 58

ESPAÑOL

THERMEX TOP LINK MODUL

MONTAJE DE EMISOR

MONTAJE DEL EMISOR

El emisor tiene que estar conectado a la corriente de la cocina o del horno. El emisor se conecta según el diagrama:

ON DIP

1 2 3 4

M 536991200913062017

Dipswitch Diode - Power Diode - Set 1

Button - Pair Button - Set level

Power output Power input

Fuse

Cuando la corriente esta conectada el diodo verde "POWER" se ilumina

CONEXIÓN ENTRE EMISOR Y RECEPTOR

Cuando emisor y receptor están conectados tienen que ser sincronizados conjuntamente. Un receptor puede ser conectado con hasta 5 emisores. La sincronización se hace de la siguiente manera:

1. Apretar el botón "Pair" en el emisor Top Link aprox 3 segundos hasta que el diodo verde "power" empieza a parpadear.

2. Apretar el botón set level en el receptor aprox 3 segundos hasta que el diodo "indicador para SINCRONIZACIÓN" (set 1) empieza a parpadear.

3. Tanto el diodo en el emisor como el diodo del receptor parpadean rapidamente mientras la sincronización se efectua.

4. Cuando los diodos están iluminados constantemente, en lugar de parpadear, la sincronización ha sido efectuada.

Page 59

M 536991200913062017

THERMEX TOP LINK MODUL

AJUSTE DEL TOP LINK

TOP LINK puede funcionar con cualquier marca de encimera y horno eléctrico y por eso puede ser necesario ajustar el TOP LINK para cada modelo de encimera o de horno con el que va a ser utilizado.

AJUSTE DE LOS DIPSWITCH Hay diferentes programaciones para el Top Link dependiendo si será una cocina o un horno el que controlará la campana. Los dipswitch se ajustan según el producto elegido.

NOTA: La corriente SIEMPRE tiene que estar desconectada del emisor antes de iniciar el ajuste del dipswitch.

Ajuste del dipswitch 1 dependiendo si es para cocina u horno.

ESPAÑOL

AJUSTE DEL TOP LINK

Cocina

Como norma la campana empieza al nivel 2 cuando la cocina se enciende. Si se desea que empiece en la velocidad 3 puede regularse el dipswitch 2

NOTA: SÓLO es válido para conexión a una cocina.NO para conexión a un horno

La campana empieza en el nivel 2.

Si el dipswitch 3 se pone en ON habrá un retraso antes que la campana empiece a funcionar.

Si Top Link esta conectado a una cocina el retraso será aprox 10 segundos. Si es un horno el retraso será aprox 30 segundos.

Horno

La campana empieza en el nivel 3.

El retraso está activado

Sin retraso

Page 60

ESPAÑOL

THERMEX TOP LINK MODUL

AJUSTE DEL TOP LINK

Como norma la luz esta encendida cuando la campana entra en modo de temporizador cuando la cocina esta apagado. Si se desea que la luz se apague cuando la campana entre en modo temporizador regular en dipswitch 4

NOTA: Solo es válido para conexión a una cocina NO para conexión a un horno

M 536991200913062017

La luz esta encendida con temporizador

AJUSTE DE PUNTO SET PARA LA COCINA Como norma Top Link esta ajustado para hacer funcionar la campana a una tensión mínima de 200 WATT cuando está controlado por la encimera. Por eso Top Link no tiene que ser ajustado y está preparado para su uso después de su montaje en la alimentación de corriente de la cocina.

Para que la campana empiece a una tensión diferente ajustarlo de la siguiente manera:

1. Encender la cocina en la tensión mínima elegida

2. Apretar el boton "Set level" hasta que el diodo amarillo "Set 1" empieza a parpadear rapidamente.

3. Cuando el diodo "Set 1" se ilumina constatemente el punto set está ajustado.

4. Apagar la cocina. NOTA:El diodo amarillo "Set 1"tiene que apagarse cuando la cocina se apaga si no el punto set tiene que ser ajustado de nuevo.

Top Link ahora esta preparado para su uso con la cocina

NOTA: Para ajustar a versión de fábrica apretar el botón punto set aprox. 3 segundos.

AJUSTE DEL PUNTO SET DEL HORNO Como norma Top Link esta ajustado para hacer funcionar la campana a una tensión mínima de 200 WATT cuando está controlado desde el horno. Por eso Top Link no tiene que ser ajustado y está preparado para su uso despúes de su montaje en la alimentación de corriente del horno.

Para que la campana empiece a una tensión diferente ajustarlo de la siguiente manera:

1. Encender el horno en la tensión mínima elegida

2. Apretar el boton "Set level" hasta que el diodo amarillo "Set 1" empieza a parpadear rápidamente.

3. Cuando el diodo "Set 1" se ilumina constatemente el punto set está ajustado.

4. Apagar el horno. NOTA:El diodo amarillo "Set 1"tiene que apagarse cuando el horno se apaga si no el punto set tiene que ser ajustado de nuevo.

La luz se apaga sin temporizador

Top Link ahora esta preparado para su uso con el horno.

NOTA: Para ajustar a versión de fábrica apretar el botón punto set aprox. 3 segundos.

Page 61

M 536991200913062017

USO DEL TOP LINK

Cuando Top Link está ajustado está preparado para su uso. Como Top Link controla la campana depende si está instalado en un horno o una cocina.

Si Top Link está conectado tanto a una campana como a un horno y ambas unidades estan funcionanado la cocina sobrecontrolará la señal del horno.

CONTROL MEDIANTE LA CAMPANA Cuando la cocina se enciende la luz de la campana se enciende y el motor empieza en la velocidad 2. Cuando se apaga la cocina la campana continua a la velocidad 2 aprox. 3 minutos y la campana entra en modo de temporizador 15 minutos en la velocidad 1 .

En cualquier momento puedes sobrecontrolar el Top Link al usar el mando a distancia de la campana para aumentar o disminuir el nivel de extracción.

Con indenpencia a la velocidad de extracción escogida Top Link pone la campana en nivel 1 y con 15 minutos de temporizador 3 minutos despúes de haber apagado la cocina.

THERMEX TOP LINK MODUL

ESPAÑOL

USO DEL TOP LINK

Si la campana se apaga con el mando a distancia mientras la cocina todavia esta encendidada Top Link esta sobrecontrolado y la campana NO entra en modo de temporizador cuando la cocina esta apagada.

CONTROL MEDIANTE EL HORNO Cuando del horno esta encendido la campana se enciende a la velocidad 1.La luz de la campana no se enciende.

Cuando el horno esta apagado la campana continua a la velocidad 1 durante 20 minutos y a continuación la campana se apaga.

En cualquier momento puedes sobrecontrolar el Top Link al usar el mando a distancia de la campana para aumentar el nivel de extraccion y para encender la luz. Si el nivel de extracción se aumenta la campana continuará 20 minutos a la velocidad escogida despúes de haber apagado el horno. Si la luz esta encendida continuará encendida 20 minutos despúes de haber apagado el horno.

NOTA:Si Top Link está conectado tanto a una cocina como a un horno y ambas unidades estan funcionanado la cocina sobrecontrolará el Top Link del horno.

Page 62

ESPAÑOL

THERMEX TOP LINK MODUL

SERVICIO

Antes de solicitar el servicio técnico de su producto Thermex ES IMPORTANTE haber lleido detenidamente el manual de montaje y /o el manual de uso. Asi aseguramos que Thermex puede proporcionar la mejor asistencia posible.

Puedes contactar con el departemento de Servio Thermex para: Soporte técnico para el montaje y la instalación de su producto. Precisar las funciones de su producto. Solicitud de servicio durante el periodo de derecho de reclamación de su producto.

M 536991200913062017

Antes de solicitar el servicio SIEMPRE desconectar la corriente aprox. 5 min. Volver a conectar la corriente para averiguar si el problema ha sido solucio nado.

Si el problema persiste desconectar la corriente del producto 1 hora. Si el producto todavia no funciona después que la corriente ha sido desconectada durante 1 hora y los puntos en el resumen de búsqueda de errores han sido comprobados, contactar entonces con el departamento de Servicio.

NOTA: Al solicitar el ser vicio durante el periodo de derecho de reclamación, tiene que mostrar la documentación de su compra mediante factura. Siempre guardar la factura de compra.

Antes de soliciitar el servicio dentro del periodo de derecho de reclamación es importante tener todos los datos preparados:

• Descripción de la averia

• Información de la compra

• La factura

• Nombre, dirección, teléfono y e-mail de contacto

La solicitud de servicio durante el periodo de reclamación tiene que ser via web rellenando el formulario en www.thermex.es/servicio, donde tambien puede leer las condiciones de servicio.

Preguntas para soporte técnico o la explicación de las funciones pueden hacerse por e-mail [email protected] o por telefono. +34 93 637 30 03.

RESUMEN DE BÚSQUEDA DE AVERIAS

PROBLEMA POSIBLE CAUSA SOLUCIÓN

La campana no arranca cuando enciendo la cocina

El emisor y receptor Top Link no están sincronizados

Seguir las instrucciones para la sincronización entre emisor y receptor

El punto set no está ajustado correctamente Seguir las instrucciones para el ajuste del

punto set

El retraso de 10 segundos ha sido activado Ajustar el dipswitch 3 para que la campana

empiece al mismo tiempo que la cocina

La campana no arranca cuando enciendo el horno

El emisor y receptor Top Link no están sincronizados

Seguir las instrucciones para la sincronización entre emisor y receptor

El punto set no está ajustado correctamente Seguir las instrucciones para el ajuste del

punto set

El retraso de 30 segundos ha sido activado Ajustar el dipswitch 3 para que la campana

empiece al mismo tiempo que la cocina

Page 63

M 536991200913062017

MEDIO AMBIENTE

EMBALAJE Deshacerse del embalaje según la normativa.

ELIMINACION DEL PRODUCTO

THERMEX TOP LINK MODUL

ESPAÑOL

MEDIO AMBIENTE

El símbolo entregado en un centro de recogida de equipos eléctricos.

del producto o la documentación adjunta indican que este producto no puede ser dejado como chatarra doméstica pero tiene que ser

Page 64

ENGLISH

CONTENTS

THERMEX TOP LINK MODUL

CONTENTS

M 536991200913062017

Warnings

Included in the box

The Product

Electrical diagram for the hood's circuit board

Connection of the reciever on the hood's circuit board

Installation of transmitter

Connection between transmitter and reciever

Adjusting Top Link

Use of Top Link

Service

Environmental considerations

Page 65

M 536991200913062017

WARNINGS

THERMEX TOP LINK MODUL

ENGLISH

WARNINGS

• The product is designed and manufactured according to DS/EN 60335-1.

• This product is only for use in private householdings, if used for other purposes the warranty will be repealed.

• Installation must be performed by a skilled electrician in accordance with the speciﬁcations given by Thermex Scandinavia A/S (Thermex) and legislation in force.

• Thermex disclaims all responsibility with regards to damages caused by wrong installation, mounting or use.

BEFORE MOUNTING/COMMISSIONING

• Inspect the product for transport damages, ﬂaws and defects immediately after the receipt.

• Transport damages must be ﬁled to the haulage contractor and Thermex immediately after the receipt.

• Flaws and defects must be ﬁled to Thermex within 8 days after th e r ece ipt , and not later than mounting/commissioning.

INSTALL ATION

• The device is designed to operate at 230/380 Volts ±10%~ 50 Hz.

• The device must always be grounded.

• Maximum range between receiver and transmitter is 400 m (line of sight).

• Maximum load on the connected device is 10 kW (<25 A per phase).

Page 66

ENGLISH

THERMEX TOP LINK MODUL

INCLUDED IN THE BOX

• 1 transmitter mounted in plastic box

• 1 receiver (enclosed in the plastic box)

• 1 set of installation instructions

M 536991200913062017

Page 67

M 536991200913062017

THERMEX TOP LINK MODUL

THE PRODUCT

Thermex Top Link Module can be connected to any type of electric hob and oven, independent of manufacturer.

Top Link sends a wireless signal to the hood when you switch on the hob. The light on the hood turns on and the motor starts at level 2. When the hob is turned o, the speed of the motor will, after 3 minutes' reaction time, drop to step 1 and go into after-running for 15 minutes.

If Top Link is connected to an oven, the hood’s motor will turn on at level 1 when the oven is turned on and continue to run for 20 minutes after the oven has been turned o.

NOTE: You can overmodulate Top Link with the hood’s control at any time.

TRANSMITTER

ENGLISH

THE PRODUCT

RECEIVER

6 7

1. Green LED - indicator for connection

2. Yellow LED - indicator for set point

3. Button for set point

4. Button for connection

5. 230/380 Volt input

6. 5 Ampere fuse

7. 230/380 Volt output

1. Connector for mounting on the hood’s

circuit board

2. Green LED - indicator for connection

3. Connector for control panel

4. Button for connection

Page 68

ENGLISH

THERMEX TOP LINK MODUL

ELECTRICAL DIAGRAM FOR THE HOOD’S CIRCUIT BOARD

M 536991200913062017

LIGHT

DECORLIGHT

CONNECTOR FOR CONTROLPANEL

1 2 3 4 5

DIPSWITCH FOR CONTROLPANEL

1 2 3 4 5

4 3 2 1

Lamp

ON/OFF

Page 69

M 536991200913062017

CONNECTION OF THE RECEIVER ON THE HOOD’S CIRCUIT BOARD

The receiver is mounted on the circuit board to the hood. The receiver is connected to the connector for the control panel in the following way:

THERMEX TOP LINK MODUL

ENGLISH

CONNECTION OF THE RECEIVER ON THE HOOD’S CIRCUIT BOARD

Set the receiver on the connector for the control panel.

In order for Top Link to control the hood’s functions, it is important that the circuit board on the hood is set correctly. The dip switches for the control panel must be set as follows:

NOTE: If there is a control panel on the hood, connect this to the receiver.

NOTE: If the dipswitch settings are changed, the power must be disconnected from the circuit board before the settings are saved.

Page 70

ENGLISH

THERMEX TOP LINK MODUL

INSTALLATION OF TRANSMITTER

The transmitter must be connected to the electrical current for the oven or hob. The transmitter is connected in accordance with the diagram:

Dipswitch

ON DIP

1 2 3 4

Diode - Power Diode - Set 1

Button - Pair Button - Set level

M 536991200913062017

Power output Power input

Fuse

Once the electrical current is connected, the green “Power” LED will light.

CONNECTION BETWEEN TRANSMITTER AND RECEIVER

Once the transmitter and the receiver are connected, the two devices must be paired to each other. One receiver can be connected up to a maximum of ﬁve transmitters. The connection can be carried out in the following way:

1. Hold the “Pair” button on the Top Link transmitter down for about 3 seconds, until the green “Power” LED starts ﬂashing.

2. Hold the button for connection to the receiver down for about 3 seconds, until the “indicator for connection” LED starts ﬂashing.

3. Both the LED on the transmitter and the receiver will ﬂash rapidly while the connection is being made.

4. When the LEDs light constantly instead of ﬂashing, the connection is complete.

Page 71

M 536991200913062017

THERMEX TOP LINK MODUL

ADJUSTING TOP LINK

Top Link can be used together with all types of hobs and ovens, and it can thus be necessary to adjust Top Link to the speciﬁc hob or oven with which it is to be used.

ADJUSTMENT OF DIP SWITCH There are dierent programmes for Top Link, depending on whether it is a hob or an oven. The dipswitch is set to the selected product.

NOTE: The power must always be disconnected from the transmitter before the dipswitch is set.

It is set on dipswitch 1 whether it is a hob or an oven that is used.

ENGLISH

ADJUSTING TOP LINK

Hob

The hood starts as standard at level 2 when the hob is turned on. If it is prefered to start the hood at level 3 instead, this can be set on dipswitch 2.

NOTE: This ONLY applies for connection to hob.

The hood turns on at level 2

If dipswitch 3 is set to ON, there will be a delay before the hood is turned on.

If Top Link is connected to a hob, the delay will be around 10 seconds. If it is an oven, the delay will be around 30 seconds.

Oven

The hood turns on at level 3.

Delay is activated

Without delay

Page 72

ENGLISH

THERMEX TOP LINK MODUL

ADJUSTING TOP LINK

As default, the light is turned on when the hood goes into after-running when the hob is turned o. If you want the light to turn o when the hood goes into after-running, it can be set via dipswitch 4.

NOTE: This ONLY applies when connecting to the hob.

M 536991200913062017

The light is turned on in the after-running

SETTING OF SET POINT FOR HOB Top Link is set as standard to start the hood at a minimum load of 200 Watt when it is controlled from the hob. Top Link does not need to be adjusted, but is ready for use after installation via the hob’s power supply.

To start at a dierent minimum load, it is set in the following way:

1. Turn on the hob at the minimum load selected.

2. Hold down the “Set level” button until the yellow LED “Set 1” starts to ﬂash rapidly.

3. When the “Set 1” LED is lighting constantly, the set point is set.

4. Turn o the hob. NOTE: The yellow “Set 1” LED must turn o when the hob is turned o, otherwise the set point must be set again.

Top Link is now ready for use with the hob.

NOTE: You can reset to factory settings by holding down the set point button for about 3 seconds.

SETTING OF SET POINT FOR OVEN Top Link is set as standard to start the hood at a minimum load of 200 Watt when it is controlled from the oven. Top Link does not need to be adjusted, but is ready for use after installation via the oven’s power supply.

To start at a dierent minimum load, it is set in the following way:

1. Set the oven to the selected minimum load.

2. Hold down the “Set level” button until the yellow LED “Set 1” starts to ﬂash rapidly.

3. When the “Set 1” LED is lighting constantly, the set point is set.

4. Turn o the oven. NOTE: The yellow “Set 1” LED must turn o when the oven is turned o, otherwise the set point must be reset again.

The light is turned o when the hood goes into after-running

Top Link is now ready for use together with the oven.

NOTE: You can reset to factory settings by holding down the set point button for about 3 seconds.

Page 73

M 536991200913062017

USE OF TOP LINK

Once Top link has been set, it is ready for use. How Top Link controls the hood depends on whether Top Link is installed with an oven or a hob.

CONTROL VIA HOOD When the hob is turned on, the hood will turn on at level 2 and the light will come on. When the hob is turned o, the hood will continue to run at level 2 for about 3 minutes, after which the hood will continue on after-running for 15 minutes at level 1.

You can control Top Link at all times by using the hood’s control to increase or reduce the extraction power.

Regardless of which extraction power is selected, Top Link will set the hood to level 1 and 15 minutes after-running 3 minutes after the hob is turned o.

If the hood is turned o using the control on the hood while the hob is still switched on, the hood will NOT be set to after-running when the hob is turned o.

CONTROL VIA OVEN When the oven is turned on, the hood will turn on at level 1. The hood’s light will not turn on.

THERMEX TOP LINK MODUL

ENGLISH

USE OF TOP LINK

When the oven is turned o, the hood will run at level 1 for 20 minutes, after which the hood switches itself o.

You can overmodulate Top Link at all times by using the hood’s control to increase the extraction power and turn on the hood light. If the extraction power is increased, the hood will run for 20 minutes at the speed selected once the oven has been turned o. If the light on the hood is turned on, it will remain on for 20 minutes after the oven has been turned o.

NOTE: If Top Link is connected to both a hood and an oven, and both devices are in use, the hob will overmodulate the oven.

Page 74

ENGLISH

THERMEX TOP LINK MODUL

SERVICE

Before reporting service on your Thermex range hood, it is important that you read the installation and/or user instructions carefully. It ensures that Thermex can provide you the best possible assistance.

Service department at Thermex can be contacted in preparation to:

• Technical support for installation and installation of your range hood.

• Clariﬁcation of functionalities in your hood.

• Service Request during the warranty on your hood .

Before a service request during the warranty always try to disconnect the power to the hood for about 5 min. Then plug the power back on to see if the problem is corrected.

M 536991200913062017

If the problem is not corrected, disconnect the power supply to the hood for one hour. If the hood is still not functioning properly, and the troubleshoo ting charts are reviewed, contact the ser vice department.

NOTE: For inquiries within the warranty, you will be asked for proof of your purchase in the form of a sales receipt. Therefore, always store your sales receipt

Before the request for service within the warranty, it is important to have all the necessary information ready:

• Error Description

• Model

• The type and serial number of the hood (on the chassis plate)

• Information of puchase

TROUBLE SHOOTER

PROBLEM POSSIBLE CAUSE SOLUTION

The hood does not start when the hub is turned on

The Top Link transmitter and reciever is not connected.

Follow the instructions for conecting transmitter and reciever.

The set point is not set correct. Follow the instructions for setting the set

point.

The 10 seconds delay is activated. Set dipswitch 3 without delay.

The hood does not start when the oven is turned on

The Top Link transmitter and reciever is not connected.

Follow the instructions for conecting transmitter and reciever.

The set point is not set correct. Follow the instructions for setting the set

point.

The 10 seconds delay is activated. Set dipswitch 3 without delay.

Page 75

M 536991200913062017

ENVIRONMENTAL CONSIDERATIONS

PACKAGING The packaging must be disposed of in accordance with local regulations on waste management.

SCRAPPING OF THE HOOD

THERMEX TOP LINK MODUL

ENGLISH

ENVIRONMENTAL CONSIDERATIONS

The symbol delivered to the nearest collection center for the recycling of electrical and electronic equipment.

on the product or accompanying documentation indicates that this product may not be disposed of as household waste but must be

Page 76

THERMEX SCANDINAVIA A/S SERVICEAFD.

Farøvej 30 • 9800 Hjørring • Danmark Tel: +45 98 92 62 33 • Fax: +45 98 92 60 04 info@thermex.dk www.thermex.dk

THERMEX SCANDINAVIA AS

Lørenskogveien 75 • 1470 Lørenskog • Norge Tel +47 22 21 90 20 www.thermex.no info@thermex.no

THERMEX SCANDINAVIA AB

Importgatan 12 A • S-422 46 Hisings Backa •Sverige Tel: 031 340 82 00 • Fax: 031 26 33 90 [email protected] www.thermex.se

THERMEX SCANDINAVIA S.L.U

C Noi del Sucre, 42 •08840 Viladecans • España Tel.: +34 93 637 30 03 • Fax: +34 93 637 29 02 [email protected] www.thermex.es
