Page 1
PASSAT
DANSK NORSK SVENSKA SUOMI ESPAÑOL ENGLISH
BETJENINGSVEJL EDNING
Brukervejledning Bruksanvisning Käyttöohje Instrucciones de uso Instruction manual
Page 2
Page 3
INDHOLDSFORTEGNELSE
B 423196161201082016
THERMEX
INDHOLDSFORTEGNELSE
Dansk
Norsk
Svenska
Suomi
Español
English
PASSAT
3
4
10
16
22
28
34
Page 4
DANSK
4
»
INDHOLD
INDHOLD
THERMEX PASSAT
B 423196161201082016
Generel advarsel
Brug af emhætten
Vedligehold og rengøring
Service
Miljøhensyn
5
6
7
8
9
Page 5
DANSK
B 423196161201082016
THERMEX
GENEREL ADVARSEL
• Emhætten er udviklet og produceret i henhold til DS/EN 60335-1.
• Denne emhætte er kun beregnet til brug i private hjem. Hvis den benyttes til andre formål, bortfalder reklamationsretten.
• Al installation skal udføres af en faguddannet tekniker i overens­stemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.
FØR MONTERING/IBRUGTAGNING
• Kontrollér emhætten for transportskader, fejl og mangler straks ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transport­firma og Thermex.
• Fejl og mangler skal anmeldes til Therme x inden 8 dage efter mod­tagelsen, og senest inden montering/ibrugtagning.
MONTERING
• Emhætten er beregnet til drift ved 230 Volt ±10%~ 50 HZ i hen­hold til EN 50160
• Tilslut emhætten med den påmonterede stikprop. BEMÆRK: Er der jordtilslutning på stikproppen, SKAL emhætten forbindes til jord.
• For modeller med ekstern motor gælder det, at der IKKE må an­vendes fælles nul ved installation af emhætte og motor, da dette vil påvirke styringen.
• Ved brug af en ekstern motor fra en anden leverandør SKAL det sikres, at motoren er brugbar sammen med den valgte emhætte. Ellers vil reklamationsretten på emhætten bortfalde.
• Tilslut ikke strøm til emhætten før monteringen er fuldført.
• Luften må ikke ledes fra emhætten ud i et rør, der bruges til af­træk fra apparater, der anvender gas eller andre brændbare mate­rialer, men skal have et separat aftræk.
• Den nationale lovgivning, bygningsreglementer o.l. vedrørende udledning af luften skal overholdes.
• Benyt altid den oprindelige aftræksdimension. Ved reduktion af aftræksstørrelsen mindskes ydeevnen og lydniveauet forhøjes.
• Aftrækket fra emhætten ud til det fri bør være kortest muligt, for at få størst mulig eekt af emhætten.
• Antallet af bøjninger på aftrækket bør minimeres mest muligt for at få størst mulig eekt af emhætten.
• Thermex anbefaler, at der altid anvendes lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.
• Thermex anbefaler, at der ved brug af flexslange anvendes en lyd­dæmper for at minimere lydniveauet
• Ved brug af flexslange skal det altid sikres, at denne er fuldt ud­strakt for at minimere luftmodstanden og derved opnå maksimal sugeevne.
PASSAT
• Forskellige materialer kræver forskellige rawlplugs og skruer. Brug rawlplugs og skruer der passer til det materiale emhætten skal monteres i.
• Hvis ikke anvisningerne for montering af skruer og beslag følges, kan det medføre elektrisk stød.
• Minimumsafstanden til gaskogeplader fra brænderkant til under­siden af emhætten SKAL være 65 cm i henhold til EN 60335-2-31.
• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at afstanden mellem kogeplade og emhætte er mellem 50 cm og 70 cm for at sikre maksimal sugeevne.
• Kontrollér altid den angivne mindsteafstand mellem kogeplade og emhætte i vejledningen til kogepladen. Hvis denne vejledning an­giver en større afstand, end den af Thermex anbefalede, SKAL forskrifterne for kogepladen overholdes.
• For loftsintegrerede modeller anbefaler Thermex, at afstanden mellem kogeplade og emhætte ikke overstiger 3 meter.
EMHÆTTENS BRUG
• Læs altid denne vejledning grundigt igennem INDEN anvendelsen af emhætten påbegyndes.
• Gem altid denne vejledning til senere brug.
• Afbryd altid strømforsyningen til emhætten forud for rengøring, vedligehold eller reparation.
• Reparer eller udskift ikke nogen af emhættens dele, medmindre det udtrykkeligt er anbefalet i betjeningsvejledningen.
• Al form for reparation skal udføres af en faguddannet teknikker.
• Emhætten må kun benyttes af børn under 8 år, personer med fy­siske, psykiske eller sensoriske funktionsnedsættelser, samt per­soner der mangler erfaring eller viden, såfremt disse personer er under opsyn, eller har modtaget den nødvendige oplæring i at kunne anvende emhætten på en sikker måde.
• Børn skal være under opsyn, således at de ikke leger med emhæt­ten.
• Rengøring og vedligehold må kun udføres af børn, hvis de er under opsyn.
• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.
• Fedt og støvrester samles i filteret og kan risikere at antænde ved mangelfuld rengøring.
• Emhætten bør rengøres både ud vendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overflader.
• Hvis emhætten anvendes samtidigt med apparater der anvender gas eller andre brændbare materialer, skal der være tilstrækkelig ventilation af rummet.
• Flambér ALDRIG under emhætten.
• Emhættens dele kan blive varme ved brug af kogepladen.
5
»
GENEREL ADVARSEL
Page 6
DANSK
6
THERMEX PASSAT
»
BRUG AF EMHÆTTEN
BRUG AF EMHÆTTEN
Denne emhætte har:
• Fjernbetjening
• 4 trin
• 3 X 3 W LED-lys

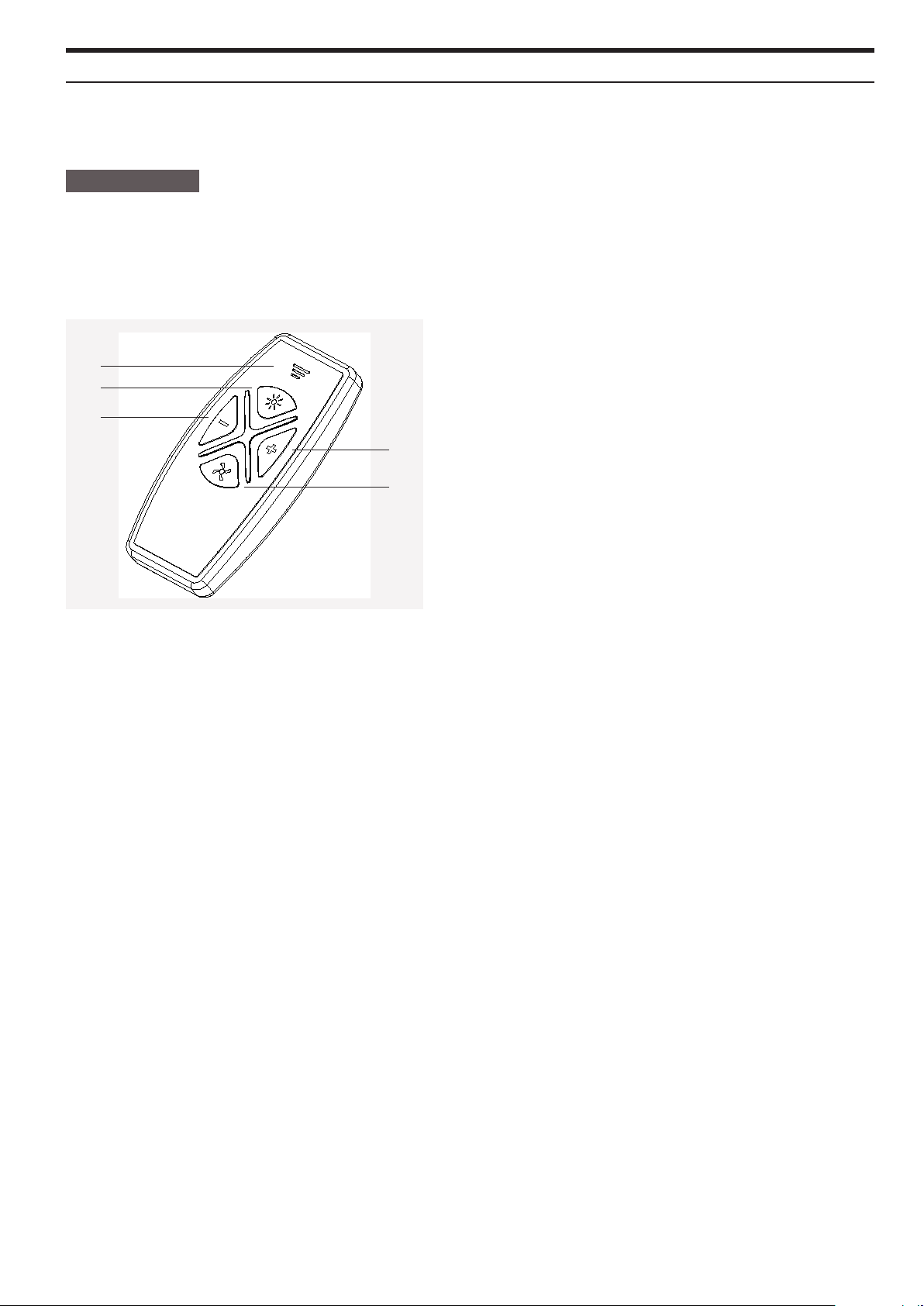

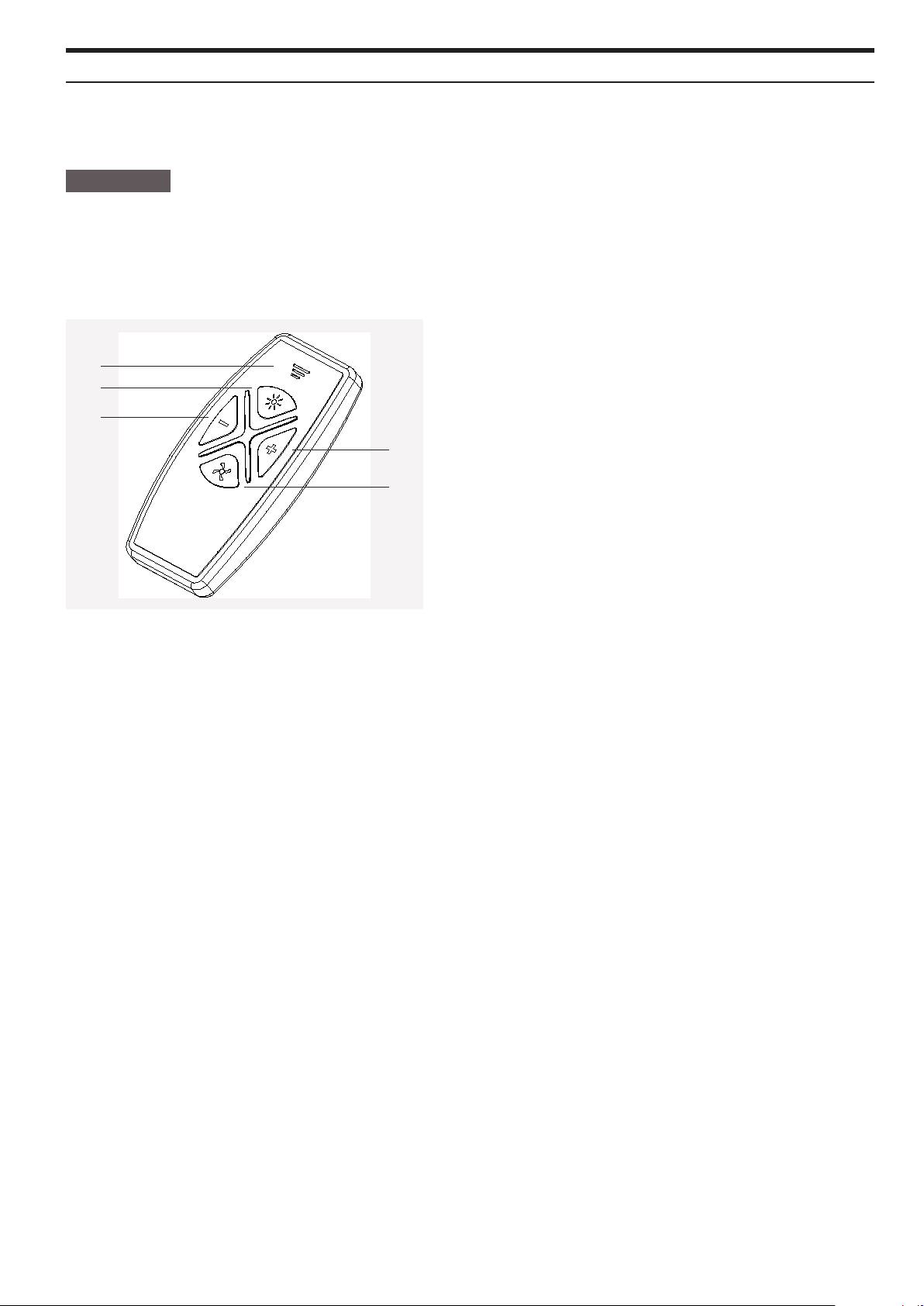

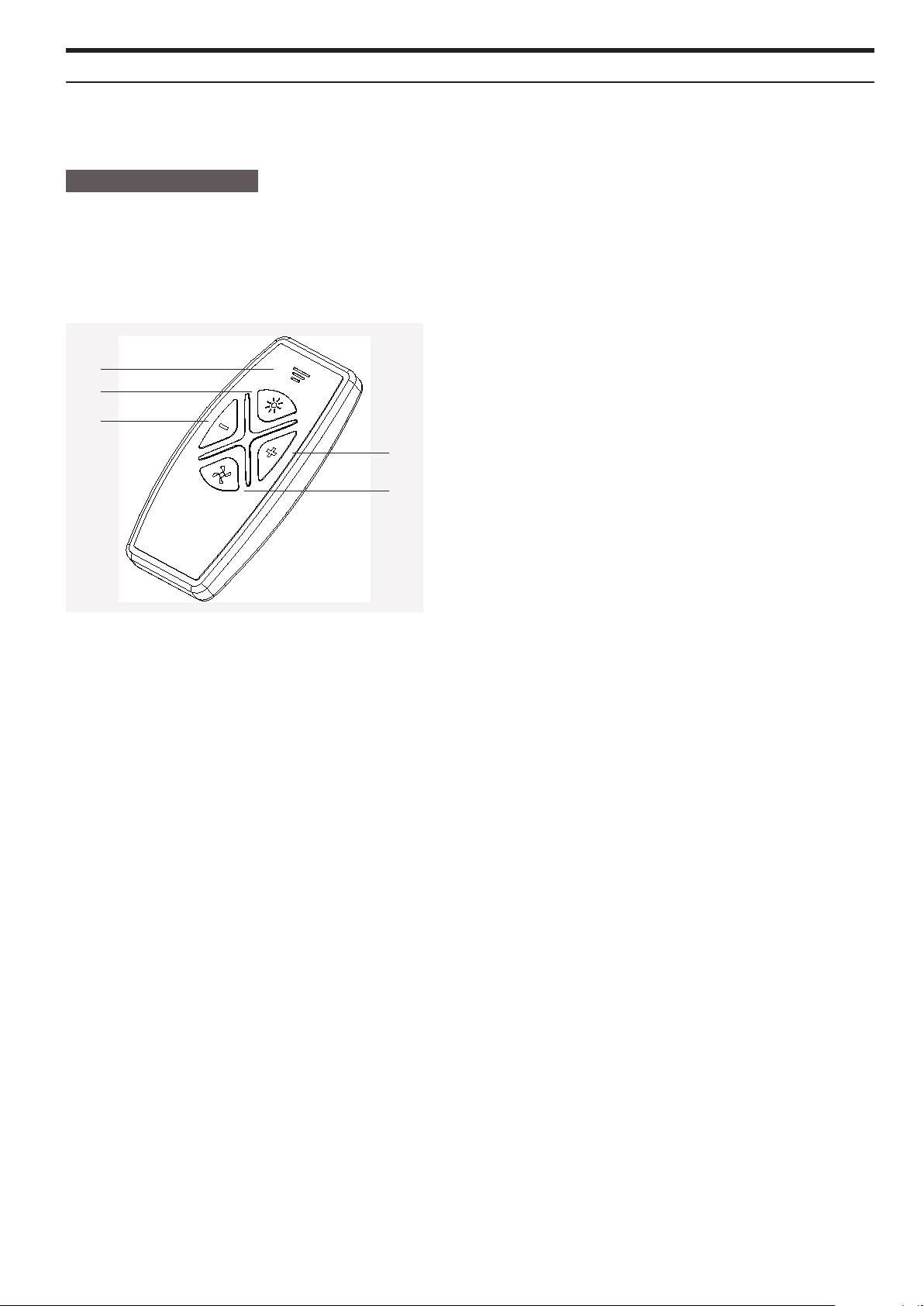

FJERNBETJENING
1
2
3
4
5
1. Diode
2. Tænd/sluk lys
3. (-)-knap
4. (+)-knap
5. Tænd/sluk udsugning
B 423196161201082016
Fjernbetjeningen anvender et radiofrekvenssystem, der gør det muligt at styre emhættens funktioner på op til 8 meters afstand (afstanden kan mindskes, hvis signalet forstyrres af en væg og/eller et møbel, samt når batterierne er ved at være opbrugte).
Når en knap aktiveres på ernbetjeningen, lyser dioden på ernbetjeningen.
Første gang ernbetjeningen tages i brug, skal det medfølgende batteri monteres:
• Fjern beskyttelsesfolien der sidder omkring batteriet.
• Afmonter klappen på bagsiden af ernbetjeningen, ved at udløse den lille klips.
• Sæt batteriet i. BEMÆRK: Vær opmærksom på at få vendt batteriet korrekt.
• Sæt klappen på ernbetjeningen igen.
• Fjernbetjeningen er nu klar til brug.
Da der anvendes et radiofrekvenssystem i mellem ernbetjening og emhætte, skal de to enheder kobles op mod hinanden. Når du modtager din emhætte, er denne koblet op med ernbetjeningen fra fabrikken. Forbindelsen mellem de to enheder kan dog tabes, hvorefter de skal kobles op igen.
Det gøres i følgende trin:
• Sørg for at der er batteri i ernbetjeningen.
• Afbryd hovedstrømmen til emhætten i ca. 1 min (det er ikke nok at lys og sug på emhætten er slukket).
• Sæt strøm til emhætten.
• Aktiver en af funktionerne på ernbetjeningen. Dette skal gøres inden der er gået 8 sekunder, fra strømmen er blevet sluttet til emhætten.
• Hvis parringen mislykkes, start da forfra på processen.
UDSUGNING Motoren aktiveres ved at trykke på tænd/sluk udsugning. Motoren starter altid på hastighed 1.
Motorhastigheden øges ved at trykke på (+)-knappen og sænkes ved at trykke på (-)-knappen. Hvis sugestyrken er sat på højeste trin, og der trykkes på (+)-plusknappen, vil der lyde to bip fra emhætten, for at indikere, at sugestyrken ikke kan øges yderligere. På samme måde, vil der lyde to bip fra emhætten, hvis der trykkes på (-)-knappen, når emhætten er sat på laveste trin.
Motoren slukkes ved at trykke på tænd/sluk udsugning, uanset hvilken hastighed motoren kører på.
Page 7
DANSK
B 423196161201082016
LYS Lyset på emhætten tændes og slukkes ved at trykke på knappen tænd/sluk lys. Dette kan gøres uafhængigt af, om motoren er i drift.
RECIRKULATION Emhætten kan anvendes til recirkulation. Dette bruges i køkkener og ved placeringer, hvor der typisk ikke er aftræk til det fri. Luften suges gennem et filter med aktivt kul, der erner lugte.
BEMÆRK: Der skal anvendes to recirkulationsfiltre, og disse medfølger ikke ved køb af emhætten, men kan tilkøbes. Varenummeret på 1 stk. recirkulationsfilter er 535.19.2000.9.
Recirkulationsfiltrene monteres i stedet for fedtfiltrene.

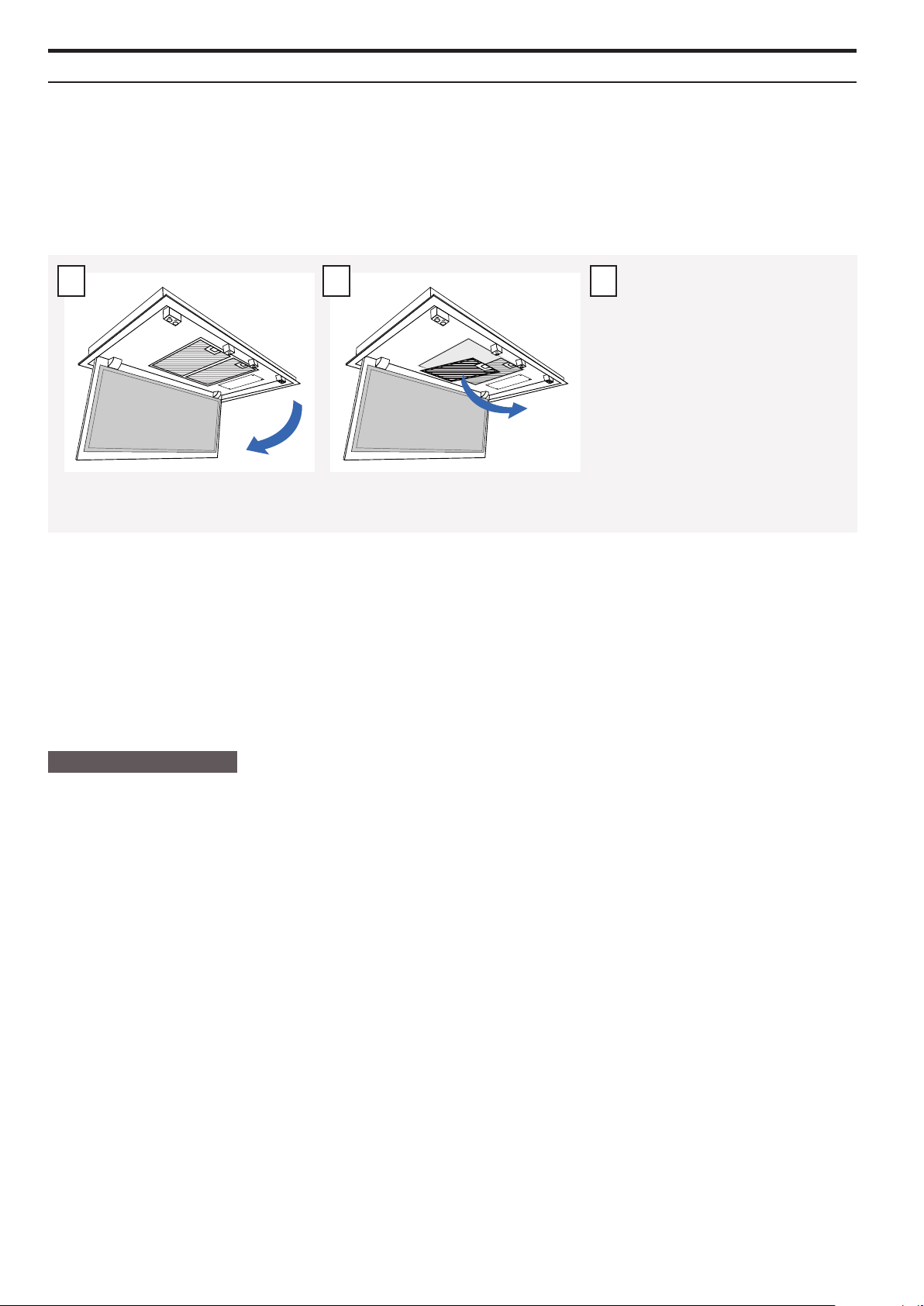

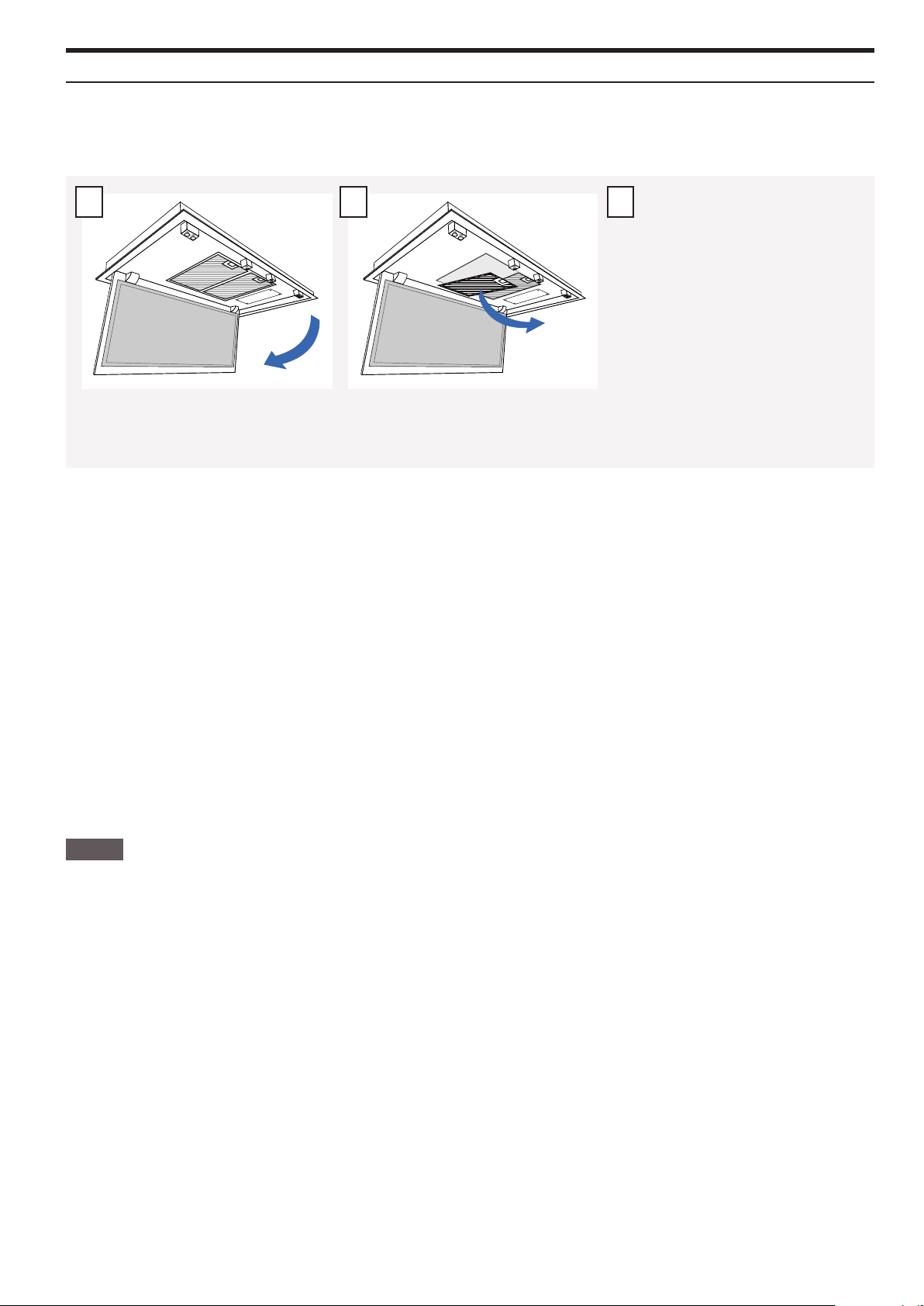

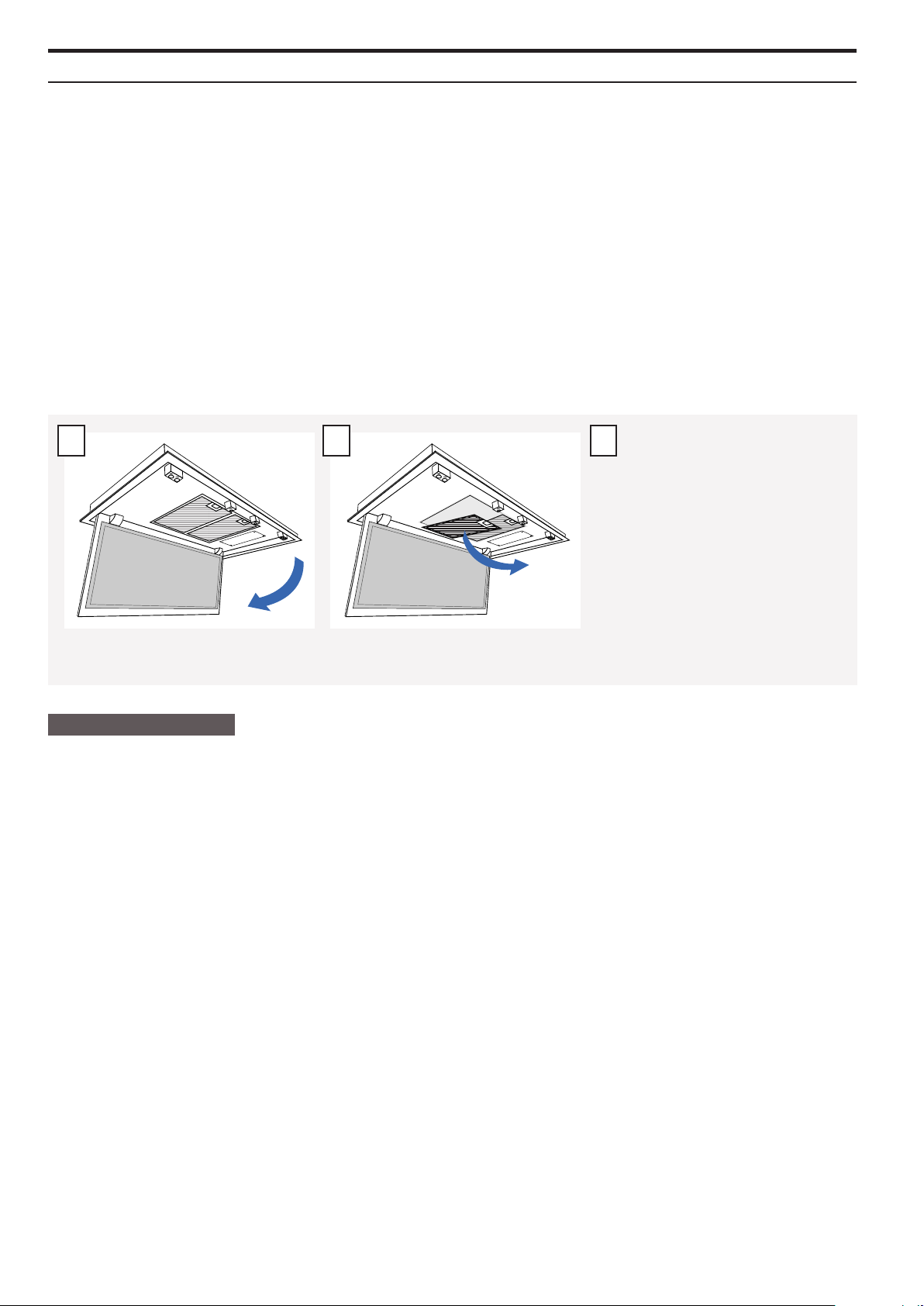

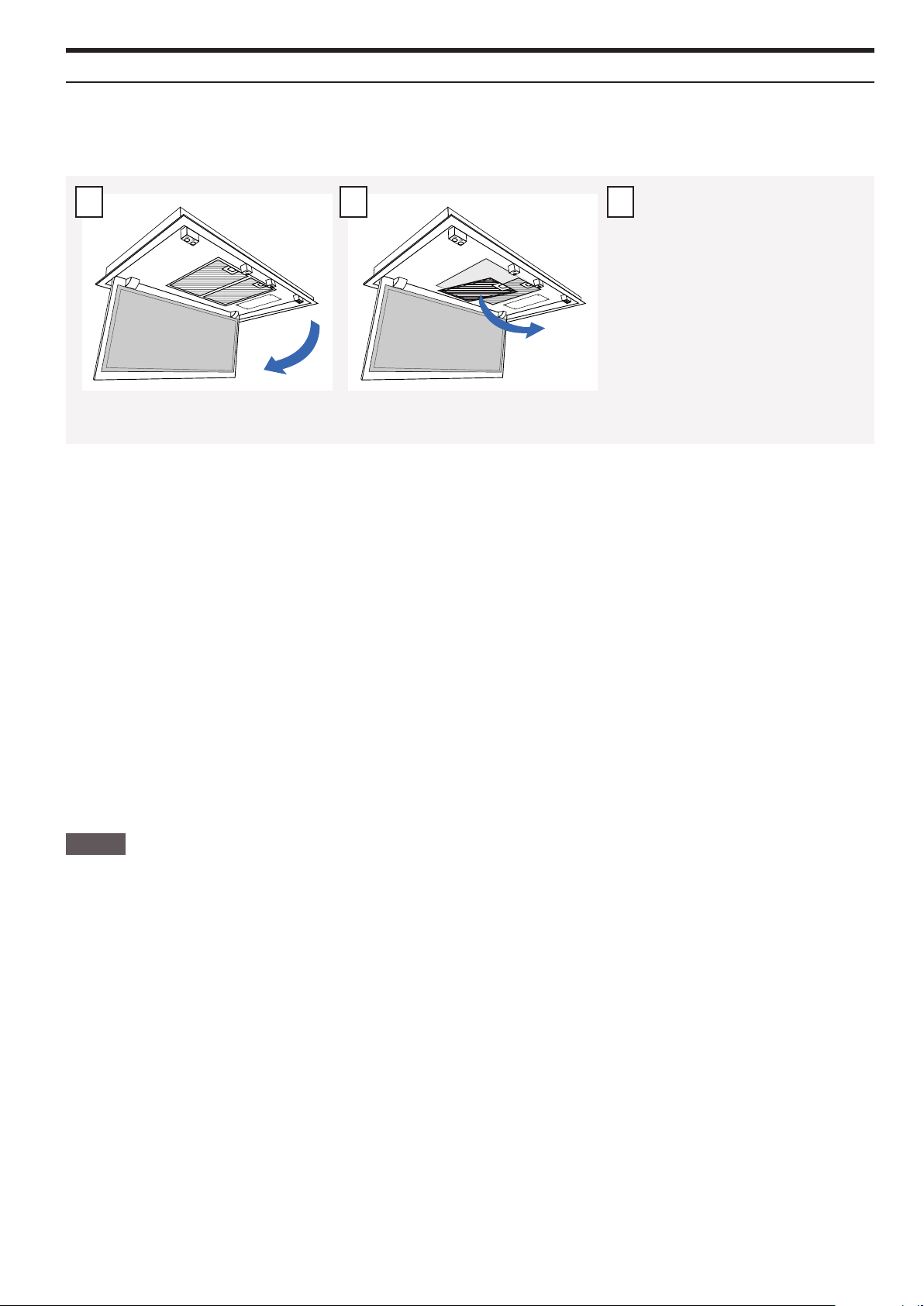

Recirkulationsfiltrene monteres på følgende måde:
1 3
THERMEX
2
PASSAT
7
»
VEDLIGEHOLD OG RENGØRING
• Monter recirkulationsfiltrene.
• Luk glaslågen igen.
Åben glaslågen
VEDLIGEHOLD OG RENGØRING
• Afbryd altid strømmen før rengøring.
• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.
• Fedt og støvrester samles i filteret og kan risikere at antænde ved mangelfuld rengøring.
• Emhætten bør rengøres både udvendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overflader.
DAGLIG RENGØRING
• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at fedtfilteret tørres af med en opvredet klud efter hver madlavning. Det kræver en meget lille indsats hver dag at holde din emhætte ren og eektiv.
• Ståloverflader rengøres med en fugtig klud med opvaskemiddel, og efterbehandles med metalpolish. BEMÆRK: Dette kan købes på varenum­mer 499.99.9999.9.
• Lakerede overflader rengøres med en fugtig klud med sulfo/opvaskemiddel. Brug ALDRIG slibemiddel.
Fjern fedtfiltrene, ved at trække i filtrenes låsemekanisme, og derved løsne filtrene fra emhætten.
RENS AF FEDTFILTRE Fedtfiltre skal rengøres efter behov. Thermex anbefaler at filteret som minimum rengøres i følgende intervaller, alt efter hvilket fedtstof der anvendes til stegning:
• Stegemargarine – filteret rengøres hver 3. uge
• Flydende margarine – filteret rengøres hver 2. uge
• Olie – filteret rengøres 1 gang om ugen
• Ved friturestegning – filteret rengøres 2-3 gange om ugen

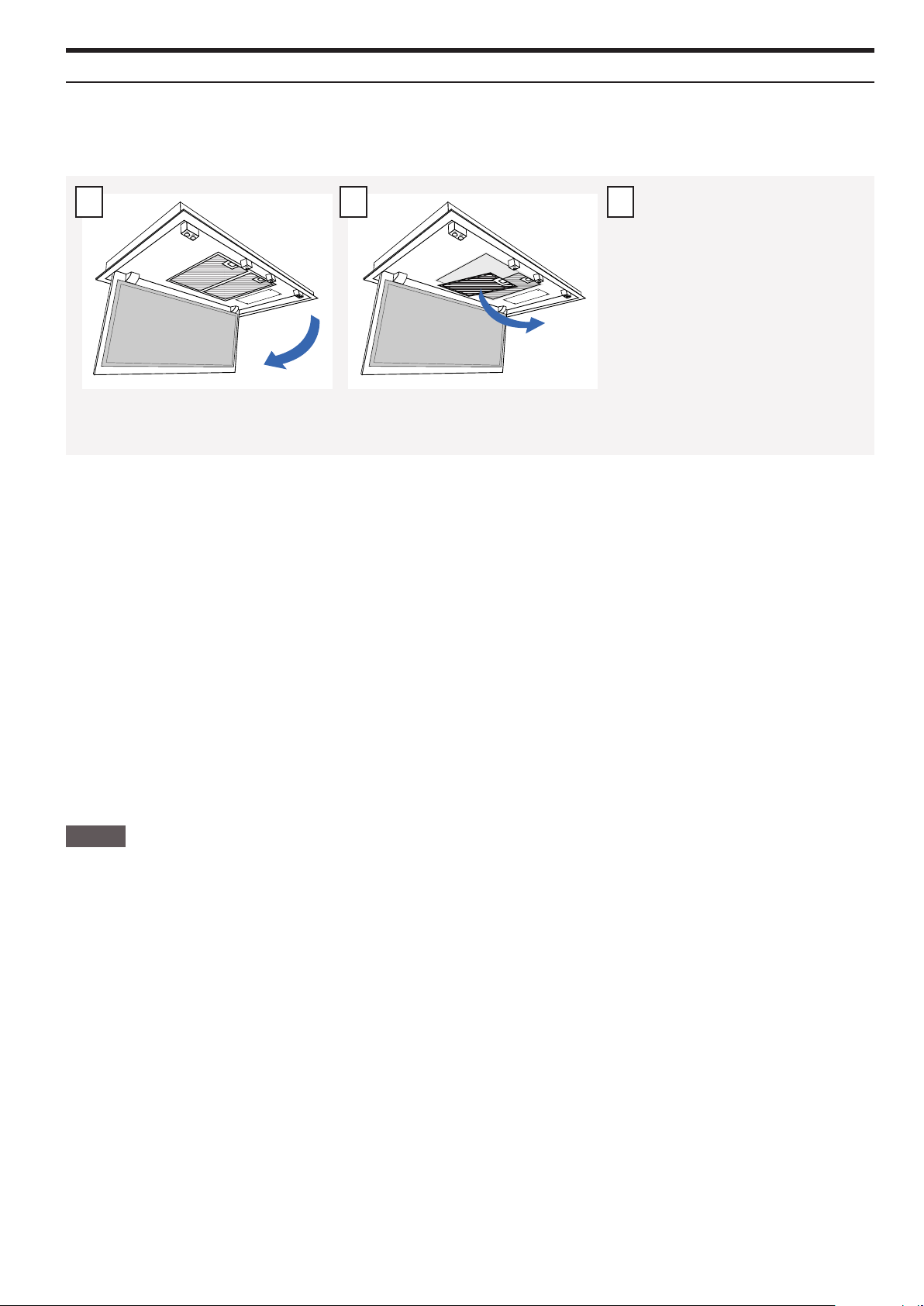

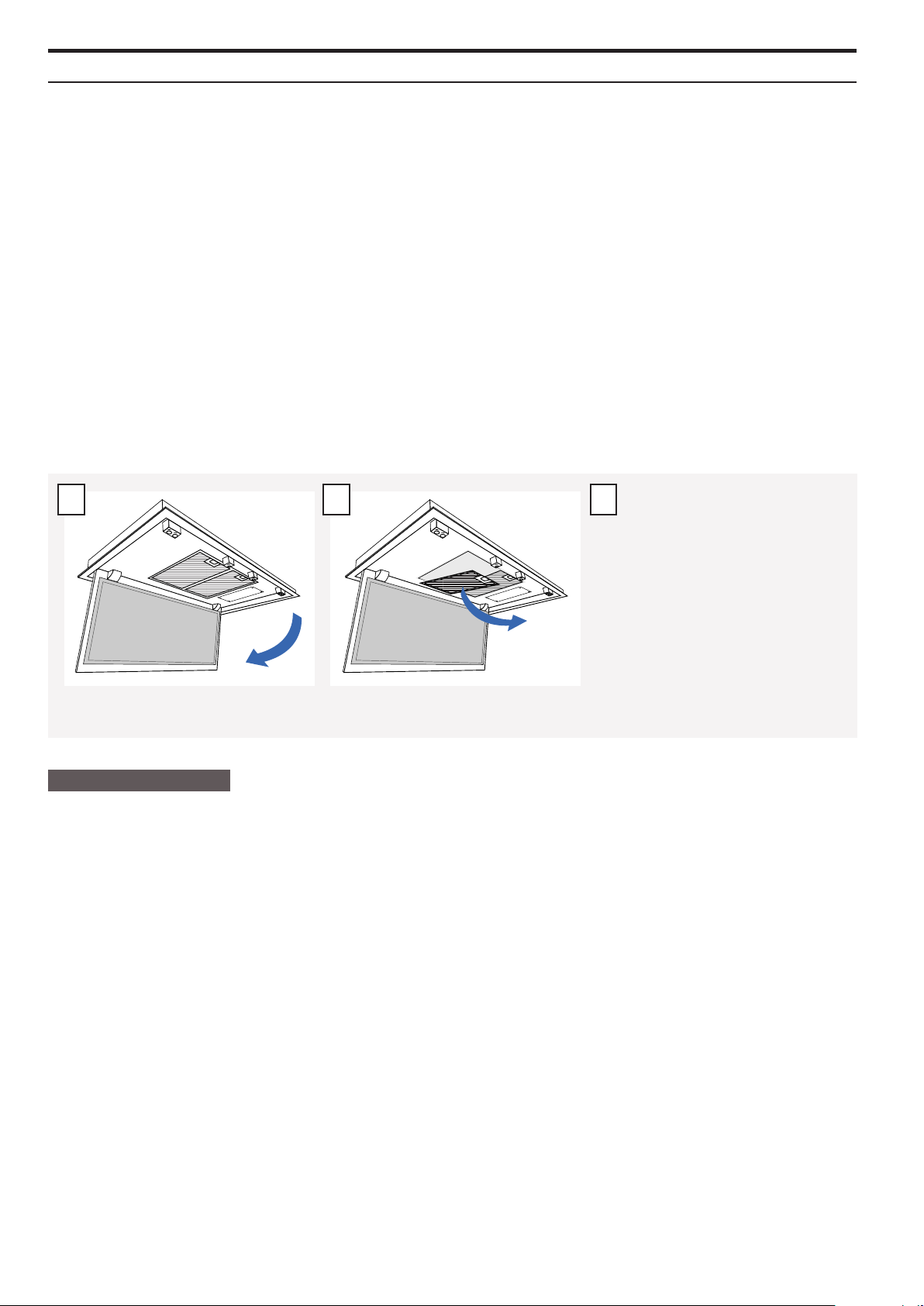

Fedtfiltrene renses på følgende måde:
Page 8
DANSK
»
SERVICE
8
THERMEX PASSAT
B 423196161201082016
1 3
Åben glaslågen
Filtrene kan også vaskes i opvaskemaskinen. Vær dog opmærksom på at maskinvask kan resultere i misfarvning af filtrene. Misfarvning af filtrene påvirker ikke ydeevnen.
UDSKIFTNING AF RECIRKULATIONSFILTRE Vær opmærksom på, at recirkulationsfiltre til brug uden aftræk har en begrænset levetid. Disse kan ikke rengøres, og skal derfor udskiftes jævnligt.
Thermex anbefaler, at recirkulationsfiltrene skiftes MINIMUM to gange årligt, men vær opmærksom på, at levetiden på et recirkulationsfilter varierer i forhold til emhættens brug.
2
Fjern fedtfiltrene, ved at trække i filtrenes låsemekanisme, og derved løsne filtrene fra emhætten.
• Læg filtrene i blød i varmt sæbevand og rengør evt. med en blød børste.
• Skyl efter med varmt vand.
• Læg filtrene til tørre på et viskestykke eller lignende.
• Gentag processen hvis dette er nødvendigt.
• Monter filtrene igen, og luk glaslågen.
SKIFT AF BATTERIER Der sidder ét A23 batteri i ernbetjeningen.
Batterierne udskiftes på følgende måde:
• Afmonter klappen på bagsiden af ernbetjeningen.
• Tag det brugte batteri ud af ernbetjeningen.
• Sæt det nye batteri i, vær opmærksom på at få vendt batterierne korrekt.
• Sæt klappen på ernbetjeningen igen.
• Fjernbetjeningen er nu klar til brug.
SERVICE
Før du melder service på din Thermex emhætte, er det vigtigt at, du har læst monterings- og/eller brugervejledningen grundigt igennem. Det tilsikrer, at Thermex kan yde dig den bedst mulige assistance.
Serviceafdelingen hos Thermex kan kontaktes med henblik på:
• Teknisk support til montering og installering af din emhætte.
• Præcisering af funktionaliteter i din emhætte.
• Serviceanmodning under reklamationsretten på din emhætte.
Forsøg altid inden en serviceanmodning under reklamationsretten at afbryde strømforsyningen til emhætten i ca. 5 min. Tilslut derefter strømmen igen, for at se om problemet er afhjulpet.
Hvis ikke fejlen er afhjulpet, så afbryd strømforsyningen til emhætten i en time. Hvis emhætten stadig ikke fungerer korrekt, efter at strømmen har været afbrudt i en time, og punkterne i fejlfindingsoversigten er gennemgået, kontakt da serviceafdelingen.
BEMÆRK: Ved henvendelser inden for reklamationsretten, vil du blive bedt om dokumentation for dit køb i form af en købskvittering. Gem derfor altid din købskvittering.
Inden henvendelse vedrørende serviceanmodninger indenfor reklamationsretten er det vigtigt at have alle de nødvendige oplysninger parat:
Page 9
DANSK
B 423196161201082016
• Fejlbeskrivelse
• Model
• Emhættens type- og serienummer (angivet på typepladen)
• Oplysninger om købet.
Serviceanmodninger under reklamationsretten kan ske ved at udfylde serviceformularen på www.thermex.dk/service, hvor også servicebetingelserne kan læses.
Henvendelser vedrørende teknisk support eller præcisering af funktionaliteter kan ske ved at sende en forespørgsel til [email protected] eller på tlf. +45 9892 6233.
FEJLSØGNINGSOVERSIGT
PROBLEM MULIG ÅRSAG LØSNING
Emhætten virker ikke Der er ingen strøm på Kontroller strømforsyningen til emhætten. Tag
Emhættens udsugning er ikke tilstrækkelig Kontraspjældet er blokeret Kontroller om der er faldet noget ned ovenpå kon-
THERMEX
strømmen fra i ca. 5 min, og tilslut den igen, for at kontrollere om fejlen stadig er der.
Emhætten er ikke forbundet til strømforsynin­gen
Der er ikke batteri på ernbetjeningen Skift batterierne i ernbetjeningen.
Kontroller at emhætten er forbundet til strømforsy­ningen. Tag strømmen fra i ca. 5 min, og tilslut den igen, for at kontrollere om fejlen stadig er der.
traspjældet, eller om spændebåndet omkring kon­traspjældet er spændt så hårdt, at spjældet ikke kan åbne. Løsn spændebåndet eller ern genstanden, hvis kontraspjældet er blokeret.
PASSAT
9
»
MILJØHENSYN
Aftrækket er klemt eller blokeret. Kontroller at aftrækket ikke er klemt eller blokeret.
Udbedr om nødvendigt.
Filtrene er snavsede og tilstoppede. Kontroller om filtrene er rene, og rengør om nødven-
digt jf. afsnittet om rengøring og vedligehold i denne vejledning.
MILJØHENSYN
EMBALLAGE Emballagen skal bortskaes i overensstemmelse med gældende regler for aaldshåndtering.
SKROTNING AF EMHÆTTEN
Symbolet på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaes som husholdningsaald, men skal afleveres på nærmeste opsamlingscenter for genbrug af elektrisk og elektronisk udstyr.
Page 10
NORSK
10
»
INNHOLD
INNHOLD
THERMEX PASSAT
B 423196161201082016
Generell advarsel
Hvordan bruke viften
Vedlikehold og rengjøring
Service
Miljøhensyn
11
12
13
14
15
Page 11
NORSK
B 423196161201082016
THERMEX
GENERELL ADVARSEL
• Produktet er udviklet og produsert i henhold til DS/EN 60335-1.
• Dette produktet er kun beregnet til bruk i private boliger, dersom det benyttes til andre formål bortfaller reklamasjonsretten.
• All installasjon skal utføres av en autorisert installatør i overens­stemmelse med anvisningene fra Thermex Scandinavia A/S (Thermex) og gjeldende lovgivning.
• Thermex fraskriver seg ethvert ansvar for skader, som oppstår som følge av feil installasjon, montering, bruk eller feilaktige inn­stillinger.
FØR MONTERING/IDRIFTSETTELSE
• Kontrollér produktet for transportskader, feil og mangler umiddel­bart ved levering.
• Transportskader anmeldes straks ved levering til transportfirma og Thermex.
• Feil og mangler skal meldes til Thermex innen 8 dager etter leve­ring, og senest før montering/idriftsettelse.
MONTERING
• Ventilatoren er beregnet til drift ved 230 Volt ±10%~ 50 HZ i hen­hold til EN 50160
• Tilkoble kjøkkenviften med den påmonterte stikkontakt. Bemerk: er det jordtilkobling på stikkontakten Skal kjøkkenviften tilkobles til jord.
• For modeller med ekstern motor, må det IKKE må brukes felles null ved installasjon av ventilator og motor, da dette vil påvirke styringen.
• Ved bruk av ekstern motor fra en annen leverandør SKAL det for­sikres om at motoren kan brukes sammen med ventilatoren. Der­som dette ikke sikres vil reklamasjonsretten bortfalle.
• Tilkoble ikke strøm til ventilatoren før monteringen er fullført.
• Luften må ikke ledes fra viften til rør som benyttes til avtrekk fra apparater som drives av gass eller annen type brennsto. Viften skal ha et separat avtrekk.
• Nasjonal lovgivning, bygningsreglementer o.l. for avtrekk skal overholdes.
• Benytt alltid den opprinnelige/oppgitte avtrekksdi¬mensjon på utluftingskanalen. Ved reduksjon av dimensjon på avtrekkskana­len reduseres kapasiteten og lydnivået økes.
• Avtrekket fra ventilatoren ut til friluft bør være kortest mulig, for å få størst mulig eekt av ventilatoren.
• Antall bend på avtrekkskanalen bør minimeres mest mulig for å få størst mulig eekt av ventilatoren.
• Thermex anbefaler, at det alltid anvendes lyd- og kondensisolert avtrekkskanal ved gjennomføring i uisolerte rom.
• Thermex anbefaler, at der ved bruk av flexslange monteres en lyd­demper på avtrekket for å redusere støynivået
PASSAT
• Flexslange skal alltid være helt utstrukket for å redusere luftmot­standen og derved oppnå maksimal sugeevne.
• Forskjellige materialer krever ulike plugger og skruer for inn­festing. Bruk plugger og skruer, som er beregnet til det materialet ventilatoren skal monteres i.
• Dersom instruksjonene for installering av skruer og beslag ikke blir fulgt kan dette medføre fare for elektrisk støt.
• Minimumsavstanden til gasskomfyrer, fra brennerkant til undersi­den av ventilatoren SKAL være 65 cm, i henhold til EN 60335-2-31.
• For skapintegrerte, fritthengende og vegghengte ventilatorer an­befaler Thermex, at avstanden mellom komfyr og ventilator er mellom 50 cm og 70 cm for å sikre optimall sugeevne.
• Kontrollér alltid den oppgitte minsteavstand mellom komfyr og ventilator i bruksanvisningen til komfyren. Hvis denne i bruksan­visningen angir en større avstand, enn den avstand Thermex an­befaler, SKAL forskriftene til komfyren overholdes.
• For takintegrerte modeller anbefaler Thermex, at avstanden mel­lom komfyr og ventilator ikke oversiger 3 meter
VENTILATORENS BRUK
• Denne bruksanvisningen bør leses grundig før ventilatoren tas i bruk.
• Tag vare på bruksanvisningen slik at den kan leses igjen senere.
• Strømforsyningen til ventilatoren må alltid kobles fra før regjø­ring, vedlikehold eller reparasjon.
• Ingen av ventilatorens deler må repareres eller skiftes ut med min­dre det er uttrykkelig anbefalt i bruksanvisningen.
• All form for reparasjon bør utføres av en profesjonell tekniker.
• Ventilatoren bør ikke betjenes av barn under 8 år, personer med fysiske, psykiske eller sensoriske funksjonshemninger eller perso­ner som mangler erfaring eller kunnskap, dersom disse personene er under tilsyn eller har fått tilstrekkelig opplæring til å kunne håndtere ventilatoren på en trygg måte.
• Barn bør holdes under oppsyn for å forhindre at ventilatoren blir brukt til å leke med.
• Rengjøring og vedlikehold bør kun utføres av barn dersom de er under tilsyn.
• Viften bør rengjøres jevnlig for å sikre optimal drif t og lang levetid.
• Fett og støv samles i filteret, og det er en risiko for at dette kan antennes ved utilstrekkelig rengjøring.
• Viften bør rengjøres jevnlig både utvendig og innvendig for å unngå fettflekker på vegger eller andre overflater.
• Hvis viften brukes samtidig med apparater som benytter gass el­ler annet brennbart materiale, må det sørges for at rommet har tilstrekkelig ventilasjon.
• Det må ALDRI flamberes under viften.
• Viftedelene kan bli varme når komfyren er i bruk.
11
»
GENERELL ADVARSEL
Page 12
NORSK
12
THERMEX PASSAT
»
HVORDAN BRUKE VIFTEN
HVORDAN BRUKE VIFTEN
Denne viften har:
• Fjernkontroll
• 4 hastigheter
• 3 x LED-lys (3 W)
FJERNKONTROLL
1
2
B 423196161201082016
3
4
5
Fjernkontrollen bruker et radiofrekvenssystem som gjør det mulig å kontrollere viftens funksjoner fra en avstand på opptil 8 meter (betjeningsav­standen kan være mindre hvis signalet blir forstyrret av f.eks. en vegg eller et møbel eller når batteriene er nesten tomme).
Når en knapp på ernkontrollen aktiveres vil en diode begynne å lyse.
Første gang ernkontrollen tas i bruk må det medfølgende batteriet settes inn:
• Fjern beskyttelsesfolien til batteriet.
• Fjern klaen på baksiden av ernkontrollen ved å løsne den lille klemmen.
• Sett batteriet på plass. MERK: Pass på at polene vender riktig vei.
• Sett klaen på plass.
• Fjernkontrollen er så klar til bruk.
Ettersom det anvendes et radiofrekvenssystem mellom ernkontrollen og viften må de to enhetene kobles opp mot hverandre. Når viften kommer fra fabrikken er den koblet opp mot ernkontrollen. Forbindelsen mellom de to enhetene kan imidlertid bli brutt slik at de må kobles opp mot hverandre på nytt.
1. Diode
2. Slå av/på lys
3. Plussknapp (+)
4. Minusknapp (-)
5. Slå av/på avtrekk
Dette gjøres på følgende måte:
• Kontroller at batteriene er på plass i ernkontrollen.
• Koble fra hovedstrømmen til viften (det er ikke nok at lys og avtrekk er avslått).
• Koble strøm til viften.
• Aktiver en av funksjonen på ernkontrollen. Dette må gjøres innen 8 sekunder etter at viften har fått strømtilførsel.
• Hvis oppkoblingen mislyktes, gjentas prosessen fra begynnelsen.
AVTREKK Motoren aktiveres ved å trykke på slå av/på avtrekk. Motoren starter alltid på hastighet 1.
Motorhastigheten kan økes ved å trykke på plussknappen (+), og reduseres ved å trykke på minusknappen (-). Hvis avtrekket er stilt inn på høyeste hastighet og det trykkes på plussknappen (+) vil viften gi fra seg to pip for å indikere at avtrekkseekten ikke kan økes ytterligere. Tilsvarende vil viften gi fra seg to pip hvis det trykkes på minusknappen (-) når viften er stilt inn på laveste hastighet.
Motoren slås av ved å trykke på slå på/av avtrekk, uansett hvilken hastighet den kjører på.
Page 13
NORSK
B 423196161201082016
LYS Lyset i viften slås på og av ved å trykk på knappen «slå på/av lys». Lyset kan slås på uavhengig av om motoren går.
RESIRKULERING AV LUFTEN Viften kan også benyttes til å resirkulere luften. Slik bruk kan være aktuelt f.eks. på kjøkken og plasseringer der det vanligvis ikke er avtrekk til friluft. Luften trekkes da ut gjennom et kullfilter som erner lukt.
MERK: Det må beny ttes to filtre for resirkulering. Disse er ikke inkludert ved kjøp av viften, men må kjøpes separat. 1 stk. resirkuleringsfilter har varenummer: 535.19.2000.9.
Resirkuleringsfiltre benyttes i stedet for fettfiltre.

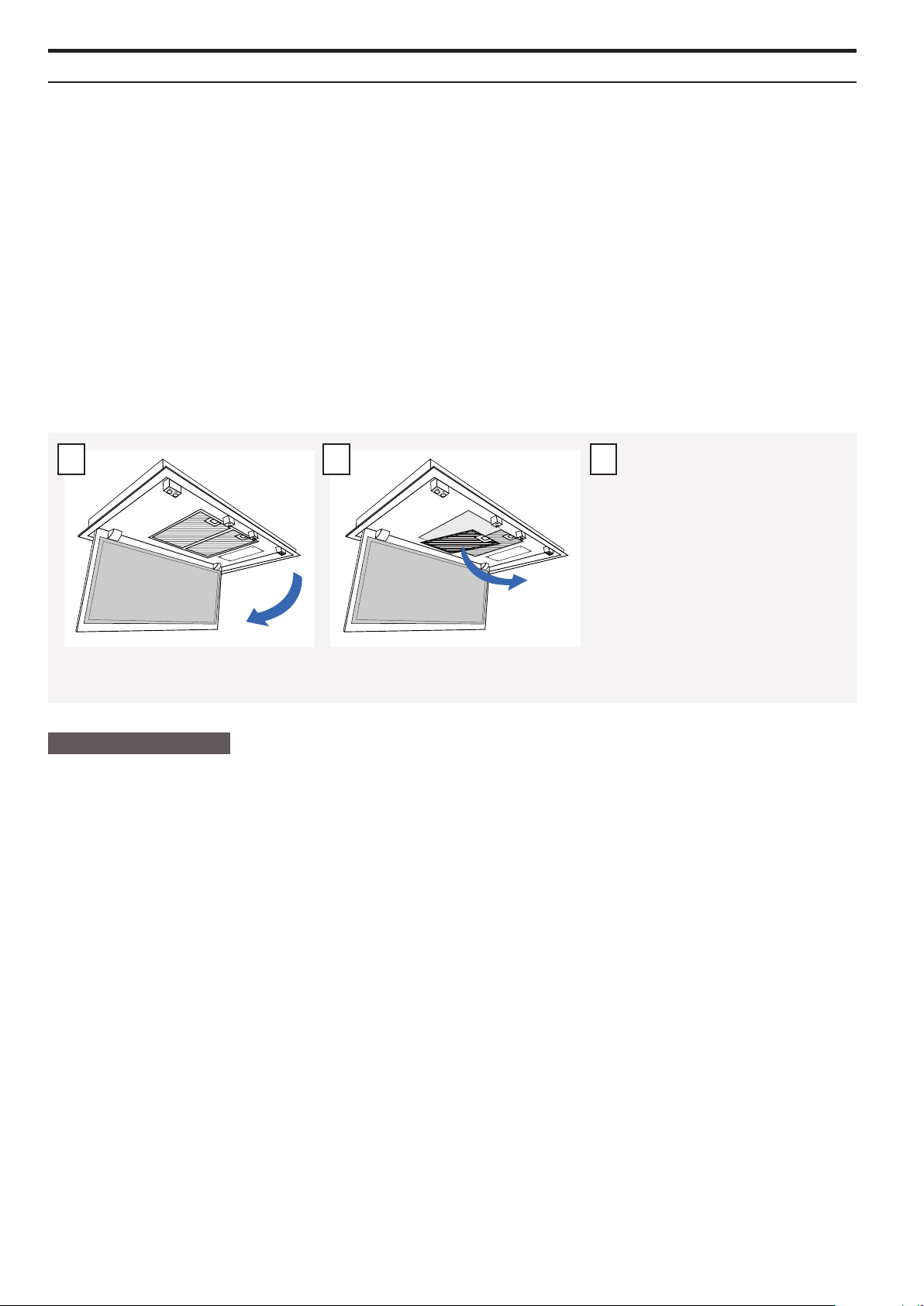

Resirkuleringsfiltrene festes på følgende måte:
1 3
THERMEX
2
• Sett resirkuleringsfiltrene på plass.
• Lukk dekselet igjen.
PASSAT
13
»
VEDLIKEHOLD OG RENGJØRING
Åpne dekselet
VEDLIKEHOLD OG RENGJØRING
• Slå alltid av strømmen før rengjøring.
• Viften bør rengjøres jevnlig for å sikre optimal drift og lang levetid.
• Fett og støv samles i filteret, og ved utilstrekkelig rengjøring er det en risiko for at dette kan antennes .
• Viften bør rengjøres jevnlig både utvendig og innvendig for å unngå fettflekker på vegger eller andre overflater.
DAGLIG RENGJØRING
• For vifter i skap, samt fritthengende og veggmonterte vifter, anbefaler Thermex at fettfilteret tørkes med en fuktig klut etter hver matlaging. Det krever en meget liten innsats hver dag å holde viften ren og eektiv.
• Ståloverflater skal rengjøres med en fuktig klut og oppvaskmiddel, og etterbehandles med poleringsmiddel for metall. MERK: Dette kan kjøpes ved å oppgi varenummer 499.99.9999.9.
• Lakkerte overflater skal rengjøres med en fuktig klut og vaskemiddel/oppvaskmiddel. Bruk aldri slipemiddel.
RENSING AV FETTFILTRE Fettfiltre skal rengjøres etter behov. Thermex anbefaler at filteret som et minimum rengjøres i følgende intervaller, avhengig av hvilken type fettsto som er brukt til stekingen:
• Stekemargarin – filteret bør rengjøres hver 3. uke
• Flytende margarin – filteret bør rengjøres hver 2. uke
• Olje – filteret bør rengjøres 1. gang i uken
• Frityrsteking – filteret bør rengjøres 2-3 ganger i uken
Fjern fettfiltrene ved å trekke i filtrenes låsemekanisme for å løsne dem fra viften.
Fettfiltre rengjøres på følgende måte:
Page 14
NORSK
»
SERVICE
14
THERMEX PASSAT
B 423196161201082016

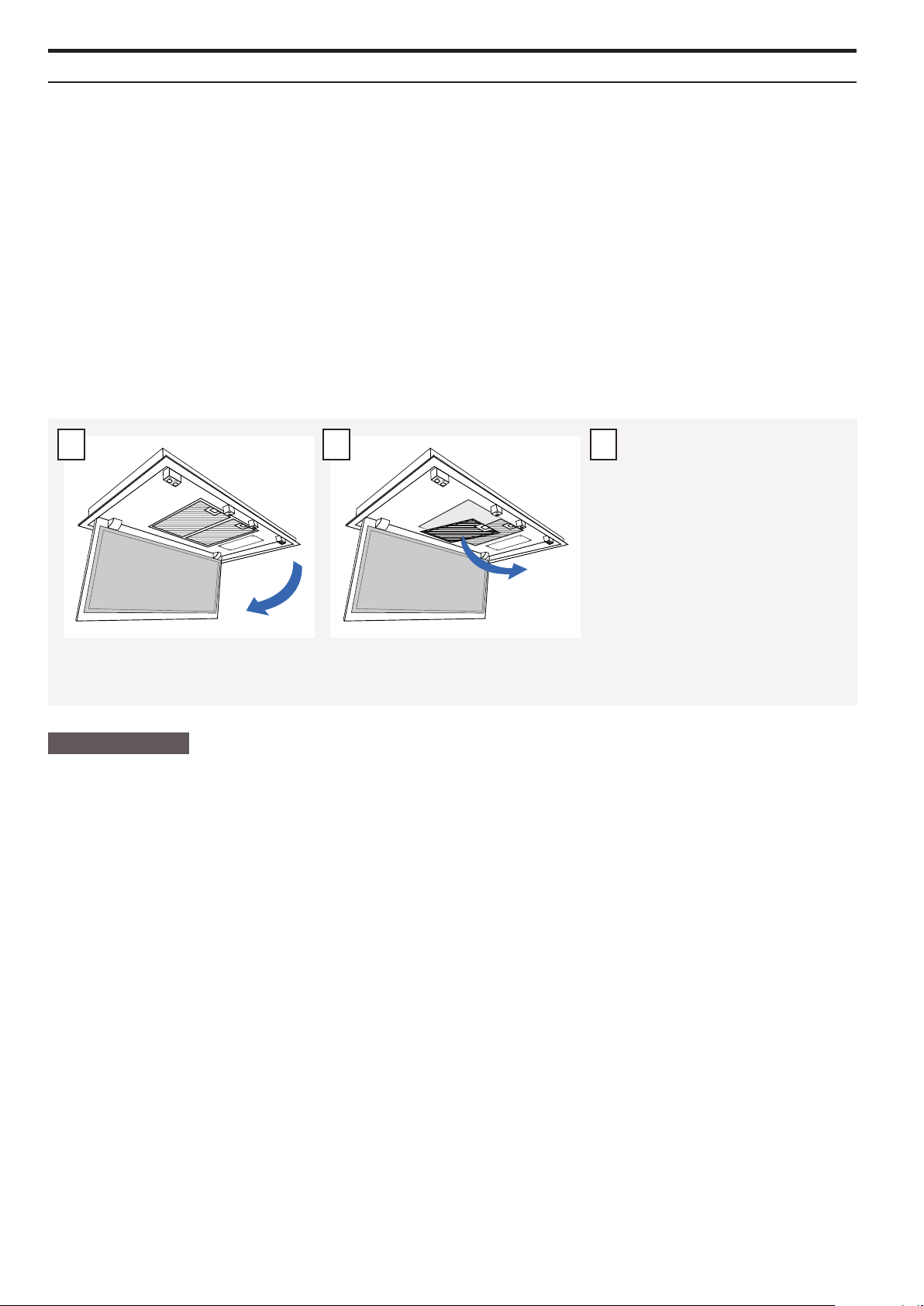

1 3

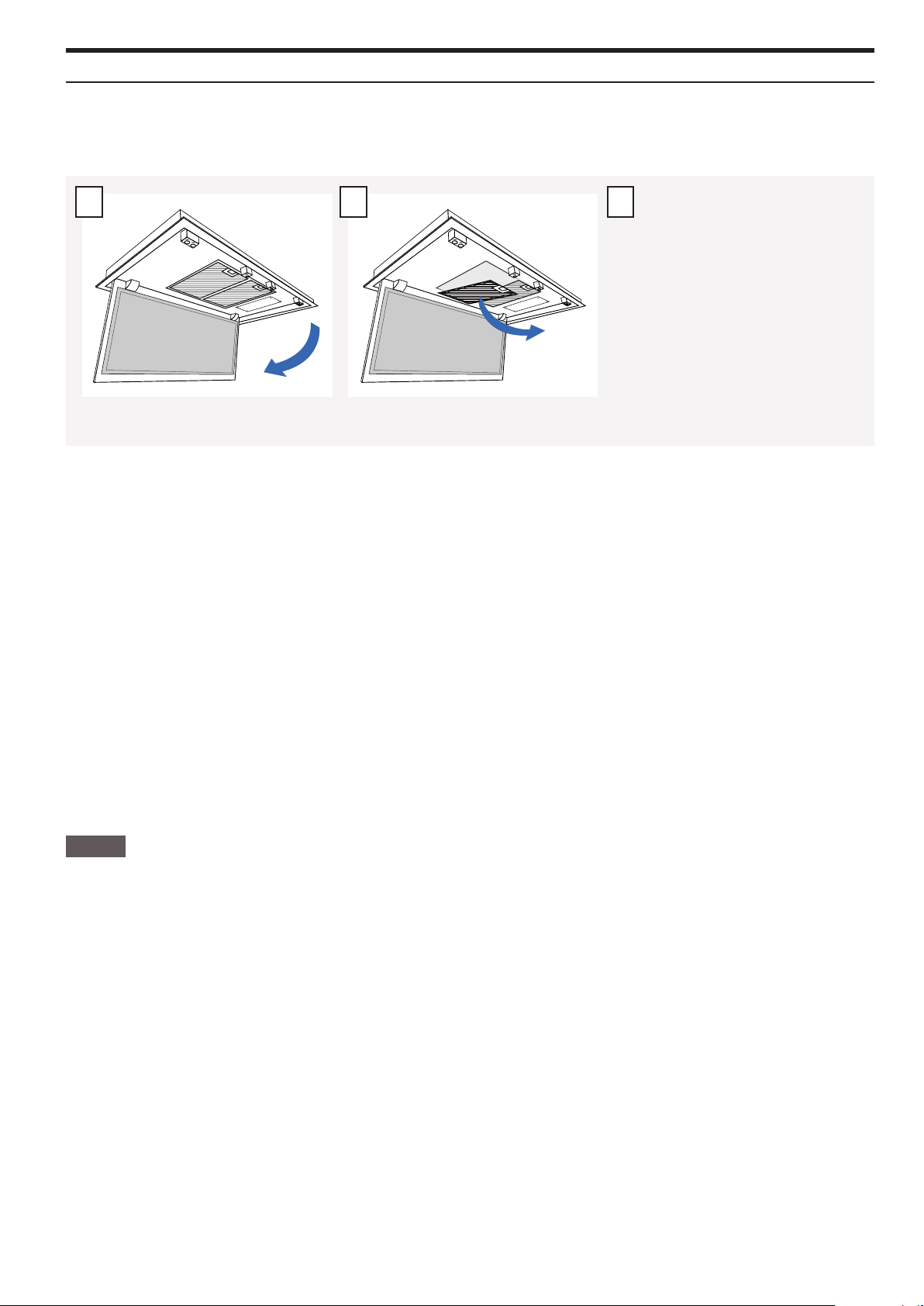

Åpne dekselet Fjern fettfiltrene ved å trekke i filtrenes
Filtrene kan også vaskes i oppvaskmaskin, men vær oppmerksom på at maskinvask kan resultere i missfarging. Missfarging av filtrene påvirker ikke yteevnen.
UTSKIFTING AV RESIRKULERINGSFILTRE Vær oppmerksom på at resirkuleringsfiltre til bruk i vifter uten avtrekk har en begrenset levetid. De kan ikke rengjøres og må derfor med jevne mellomrom skiftes ut.
Thermex anbefaler at resirkuleringsfiltrene skiftes ut MINST to ganger i året. Den eksakte varigheten til et resirkuleringsfilter vil imidlertid variere ut fra hvor mye viften blir brukt.
2
• Legg filtrene i varmt såpevann og rengjør dem om nødvendig med en myk børste.
• Skyll deretter med varmt vann.
• Legg filtrene til tørk på et håndkle eller lignende.
• Gjenta prosessen hvis nødvendig.
• Sett filtrene på plass igjen.
• Luk dekselet igjen.
låsemekanisme for å løsne dem fra viften.
BATTERIBYTTE Fjernkontrollen har et batteri av typen A23.
Batteriet byttes på følgende måte:
• Ta av klaen på baksiden av ernkontrollen.
• Ta det brukte batteriet ut av ernkontrollen.
• Sett inn det nye batteriet, og pass på at polene vender riktig vei.
• Sett klaen på plass.
• Fjernkontrollen er så klar til bruk.
SERVICE
Før du melder inn service på ditt Thermex produkt, er det viktig å lese monterings og/eller brukerveiledningen nøye. Dette for å sikre at vi kan yte mest mulig assistanse.
Serviceavdelingen hos Thermex kan kontaktes med henblikk på:
• Teknisk support og installasjon av ditt produkt
• Veiledning av funksjoner i ditt produkt
• Serviceforespørsler i henhold til reklamasjonsretten for ditt produkt
Før du sender en servicehenvendelse, forsøk å bryte strømtilførselen til produktet i 5 minutter, koble så strømtilførselen til igjen, å se om dette kan ha avhjulpet problemet.
Dersom problemet ikke er løst, forsøk så å bry te strømmen på produktet i en time. Hvis produktet fortsatt ikke fungerer, og punktene i feilsøkningska­pittelet er gjennomgått, ta så kontakt med vår serviceavdeling.
MERK: Ved henvendelse innenfor reklamasjonsretten, vil du bli bedt om å dokumentere kjøpet i form av en kjøpskvittering. Ta derfor godt vare på din kjøpskvittering.
Før du sender en henvendelse vedrørende service innenfor reklamasjonsretten er det viktig å ha alle nødvendige opplysninger tilgjengelig:
Page 15
NORSK
B 423196161201082016
• Feilbeskrivelse
• Model
• Opplysninger om kjøpet (kvittering)
• Navn , adresse, telefonnummer og evt. e-post adresse
Service forespørsler under reklamasjonsretten kan skje ved å fylle ut serviceformularet på www.thrermex.no/service hvor du også kan lese servicebe­tingelsene.
Henvendelser vedrørende teknisk support kan sendes på e-post til [email protected] eller på telefon +47 22 21 90 20.
PROBLEMLØSNING
PROBLEM MULIG ÅRSAG LØSNING
Viften virker ikke. Strømmen er frakoblet. Kontroller strømforsyningen til viften. Koble strømmen fra i ca.
Viftens aftrekk er ikke tilstrekkelig. Kontraspjeldet er blokkert. Sjekk om gjenstander har falt ned på toppen av kontraspjeldet
THERMEX
5 min, og slå den på igjen for å kontrollere om feilen fortsatt er vedvarende.
Viften er ikke koblet til strømforsyningen. Kontroller at viften er koblet til strømforsyningen. Koble strøm-
men fra i ca. 5 min, og slå den på igjen for å kontrollere om feilen fortsatt er vedvarende.
Det er ikke strøm på batteriene Bytt batteriene i ernkontrollen.
eller om klemmen rundt kontraspjeldet er strammet så hardt at spjeldet ikke kan åpne. Løsne klemmen eller erne objektet, hvis kontraspjeldet er blokkert.
PASSAT
15
»
MILJØHENSYN
Aftrekket er klemt eller blokkert. Kontroller at aftrekket ikke er klemt eller blokkert. Forbedre om
nødvendigt.
Filtrene er skitne og tett. Sjekk om filtrene er rene, og rengjør om nødvendig. Se avsnittet
om rengjøring og vedlikehold i denne vejledning.
MILJØHENSYN
EMBALLASJE Emballasje skal håndteres i overensstemmelse med gjeldene regler for avfallshåndtering
AVFALLSHÅNDTERING
Symbolet produktet eller den medfølgende dokumentasjon angir, at dette produktet ikke må innleveres som husholdningsavfall, Men skal avle­vers til nærmeste oppsamlingssted for gjenbruk av elektrisk og elektronisk utstyr.
Page 16
SVENSKA
16
»
INNEHÅLL
INNEHÅLL
THERMEX PASSAT
B 423196161201082016
Allmänt
Använding av fläktkåpan
Underhåll och rengöring
Service
Miljöhänsyn
17
18
19
20
21
Page 17
SVENSKA
B 423196161201082016
THERMEX
ALLMÄNT
• Köksfläkten är utvecklad och tillverkad i enlighet med DS/EN 60335-1
• Denna enhet är endast avsedd för användning i privata bostäder, vid annan användning bortfaller garanti och reklamationsrätt.
• All installation skall utföras av behörig installatör enligt anvis­ningar från Thermex Scandinavia AB (Thermex) och enligt gällan­de bestämmelser.
• Thermex frånskriver sig allt ansvar för skador som uppkommer på grund av felaktig installation, montering, användning eller felak­tiga inställningar.
FÖRE MONTERING/ANVÄNDNING
• Kontrollera köksfläkten efter transportskador eller fel direkt vid mottagandet.
• Transportskador anmäls omedelbart till transportören och Ther­mex.
• Eventuella fel och avsaknader skall anmälas till Thermex inom 8 dagar efter mottagandet och senast innan montering/använd­ning.
MONTERING
• Köksfläkten är avsedd för 230 Volt ±10%~ 50 HZmax enligt EN 50160
• Anslut köksfläkten med den påmonterade stickproppen. OBS: Stickpropp med jordanslutning skall anslutas till jordat vägguttag.
• För modeller med extern motor gäller följande: Det får inte använ­das gemensam nolla vid installation av köksfläkten och motorn, detta påverkar styrfunktionen.
• Vid användning av en extern motor från annan leverantör SKALL det säkerställas att motorn kan användas ihop med den valda köksfläkten. I annat fall bortfaller reklamationsrätten på köks­fläkten.
• Anslut inte ström till köksfläkten innan monteringen är slutförd.
• Luften får inte ledas ut från fläktkåpan genom rör som används för utsug från apparater som använder gas eller andra typer av bränslen – det måste finnas ett separat utsug.
• Respektera alltid nationella lagar, bygningsreglementer o.l. om evakuering av luft.
• Använd alltid den angivna kanaldimensionen. Vid reduktion av ka­nalstorleken försämras kapaciteten och ljudnivån ökar.
• För bästa möjliga eekt skall längden på evakueringskanalen vara så kort som möjligt.
• Undvik böjar i möjligaste mån för att få bästa möjliga eekt.
• För att uppfylla kravet avseende brandskydd och undvika kondens skall kanalen alltid isoleras enligt gällande byggregler.
• Om det i köket används en flexibel anslutningsslang, kan ljuddäm­pare användas för att reducera ljudnivån ytterligare.
PASSAT
• Om det i köket används en flexibel anslutningsslang, skall denna vara helt utsträckt för att minimera luftmotståndet.
• Olika material kräver olika plugg och skruv. Använd plugg och skruv som är avsedda för det material köksfläkten skall fästas i.
• Om du inte följer monteringsanvisningarna för skruvar och beslag finns risk för elektrisk stöt.
• Minimiavståndet till gasspisar från brännarkant till fläktkåpans undersida MÅSTE vara 65 cm enligt SS-EN 60335-2-31.
• För bästa funktion bör väggmonterade köksfläktar monteras 50­65 cm ovanför spisen och frihängande modeller 60-70 cm ovanför spisen.
• Kontrollera alltid det angivna minimiavståndet mellan spis och köksfläkt i anvisningen från spisens tillverkare. Om denna anvis­ning anger ett större avstånd än det Thermex rekommenderar skall anvisningarna från spistillverkaren följas.
• För takintegrerade modeller rekommenderar Thermex, att avst­åndet mellan spis och köksfläkt inte överstiger 3 meter.
SÄKERHETSANVISNINGAR
• Läs alltid bruksanvisningen noga innan huven tas i drift.
• Förvara bruksanvisningen så att den kan läsas igen senare.
• Bry t alltid strömmen till köksfläkten innan rengöring, underhåll el­ler reparation.
• Reparera eller byt inte någon av köksfläktens delar, med mindre än att det uttr yckligen står i bruksanvisningen.
• All form av reparationer skall utföras av behörig tekniker.
• Köksfläkten får inte användas av barn under 8 år eller personer med fysiska, psykiska eller sensoriska funktionsnedsättningar utan att de fått information eller handledning om hur köksfläkten används av person som är ansvarig för deras säkerhet.
• Barn skall övervakas så att de inte leker med köksfläkten.
• Rengöring och skötsel får endast utföras av barn under vuxen per­sons uppsyn.
• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.
• Fett och dammrester fastnar i filtret och kan antändas vid felak­tigt utförd rengöring.
• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettfläckar på väggar eller andra ytor.
• Om fläktkåpan används samtidigt som apparater som använder gas eller andra brännbara material måste rummet ha tillräcklig ventilation.
• Utför ALDRIG flambering under fläktkåpan.
• Fläktkåpans delar kan bli varma när spisen används.
17
»
ALLMÄNT
Page 18
SVENSKA
18
THERMEX PASSAT
»
ANVÄNDING AV FLÄKTKÅPAN
ANVÄNDNING AV FLÄKTKÅPAN
Den här fläktkåpan har:
• Fjärrkontroll
• 4 hastigheter
• 3 X 3 W LED-belysning
FJÄRRKONTROLL
1
2
B 423196161201082016
3
4
5
Fjärrkontrollen använder ett radiofrekvenssystem där du kan styra fläktkåpans funktioner på upp till 8 meters avstånd (avståndet kan minskas om signalen störs av en vägg och/eller en möbel eller om batterierna håller på att ta slut).
Om du trycker på en knapp på ärrkontrollen lyser dioden på ärrkontrollen.
Sätt in det medföljande batteriet första gången ärrkontrollen tas i bruk:
• Ta bort skyddsfolien som sitter runtom batteriet.
• Ta bort luckan på ärrkontrollens baksida genom att lossa den lilla klämman.
• Sätt in batteriet. OBSERVERA: kontrollera att batteriet är rättvänt.
• Sätt tillbaka luckan på ärrkontrollen.
• Fjärrkontrollen är nu klar för användning.
Ett radiofrekvenssystem används mellan ärrkontrollen och fläktkåpan, och de två enheterna måste anslutas till varandra. När du tar emot fläktkå­pan är den ansluten till ärrkontrollen från fabrik. Om anslutningen mellan de två enheterna förloras måste enheterna kopplas samman på nytt.
1. Diod
2. Tänd/släck belysningen
3. (+)-knapp
4. (-)-knapp
5. Starta/stoppa utsug
Detta ska göras i följande steg:
• Kontrollera att det finns ett batteri i ärrkontrollen.
• Bryt huvudströmmen till fläktkåpan (det räcker inte att stänga av belysningen och fläkten).
• Slå på strömmen till fläktkåpan.
• Aktivera en av funktionerna på ärrkontrollen. Detta ska göras inom åtta (8) sekunder från det att strömmen till fläktkåpan har slagits till.
• Om parningen misslyckas måste du starta om processen från början.
UTSUGNING Starta motorn genom att trycka på symbolen för start/stopp av utsug. Motorn startar alltid på hastighet 1.
Du ökar hastigheten genom att trycka på (+)-knappen och du sänker hastigheten genom att trycka på (-)-knappen. Om sugeekten är inställd på högsta steget och du trycker på (+)-knappen hörs två pip från fläktkåpan. Detta betyder att sugeekten inte kan ökas ytterligare. På samma sätt hörs två pip från fläktkåpan om du trycker på (-)-knappen när fläktkåpan är inställd på det lägsta steget.
Stäng av motorn genom att trycka på symbolen för start/stopp av utsug – detta kan göras oavsett motorhastighet.
Page 19
SVENSKA
B 423196161201082016
BELYSNING Fläktkåpans belysning tänds och släcks genom att trycka på knappen för tändning/släckning. Du kan göra detta oberoende av om motorn är igång eller inte.
RECIRKULATION Fläktkåpan kan användas för recirkulation. Detta används i kök och vid placeringar där det inte finns möjlighet att evakuera luften via imkanal. Luften sugs igenom ett filter med aktivt kol som avlägsnar lukt.
OBSERVERA: Två recirkulationsfilter ska användas. Dessa är tillval och ingår inte i standardleveransen. Artikelnumret för en (1) sats recirkulationsfil­ter är 535.19.2000.9.
Recirkulationsfiltren monteras i stället för fettfiltren.
Gör så här för att montera recirkulationsfiltren:
1 3
THERMEX
2
PASSAT
19
»
UNDERHÅLL OCH RENGÖRING
• Montera recirkulationsfiltren.
• Stäng luckan.
Öppna luckan genom att hålla i luckans två hörn och dra försiktigt nedåt.
UNDERHÅLL OCH RENGÖRING
• Bryt alltid strömmen före rengöring.
• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.
• Fett och dammrester fastnar i filtret och kan antändas vid felaktigt utförd rengöring.
• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettfläckar på väggar eller andra ytor.
RENGÖRING VARJE DAG
• För fläktkåpor som är inbyggda i skåp, frihängande eller väggmonterade rekommenderar Thermex att fettfiltret torkas av med en urvriden trasa efter varje matlagning. Det krävs mycket liten arbetsinsats varje dag för att hålla fläktkåpan ren och eektiv.
• Rostfria ytor ska rengöras med en fuktig trasa med diskmedel och efterbehandlas med metallpolish. OBSERVERA: Metallpolish kan beställas på artikelnummer 499.99.9999.9.
• Lackerade ytor ska rengöras med en fuktig trasa och diskmedel. Använd aldrig slipmedel.
Ta bort fettfiltren genom att dra i filtrets låsmekanism.
RENGÖRING AV FETTFILTER Fettfiltren ska rengöras efter behov. Thermex rekommenderar att filtret minst rengörs enligt följande intervall, beroende på vilken typ av stekfett som används:
• Stekmargarin – rengör filtret var 3:e vecka
• Flytande margarin – rengör filtret varannan vecka
• Olja – rengör filtret en gång i veckan
• Frityrstekning – rengör filtret 2–3 gånger i veckan
Gör så här för att diska fettfiltren:
Page 20
SVENSKA
»
SERVICE
20
THERMEX PASSAT
B 423196161201082016
1 3
Öppna luckan Ta bort fettfiltren genom att dra i filtrens
Filtren kan också diskas i diskmaskinen. Var dock uppmärksam på att maskindisk kan orsaka missfärgning av filtren. Missfärgning av filtren påverkar inte funktionen.
BYTE AV RECIRKULATIONSFILTER Observera att recirkulationsfilter avsedda för system utan utsug har begränsad livslängd. Dessa kan inte rengöras och de måste därför bytas ut med jämna mellanrum.
Thermex rekommenderar att recirkulationsfiltren byts ut MINST två gånger om året. Observera dock att livslängden hos ett recirkulationsfilter varierar beroende på hur mycket fläktkåpan används.
2
• Blötlägg filtren i varmt vatten med diskmedel och rengör eventuellt med en mjuk borste.
• Efterskölj med varmt vatten.
• Låt filtren torka på en disktrasa eller liknande.
• Upprepa processen om så behövs.
• Montera filtren igen.
• Stäng luckan.
låsmekanism och lossa filtren från fläktkåpan.
BYTE AV BATTERIER Det sitter ett A23-batteri i ärrkontrollen.
Gör så här när du ska byta batterierna:
• Ta bort luckan på ärrkontrollens baksida.
• Ta ut det förbrukade batteriet ur ärrkontrollen.
• Sätt in det nya batteriet och kontrollera att batteriet är rättvänt.
• Sätt tillbaka luckan på ärrkontrollen.
• Fjärrkontrollen är nu klar för användning
SERVICE
Innan du felanmäler din köksfläkt är det viktigt att du har läst igenom monterings- och/eller bruksanvisningen noggrant. Detta säkerställer att Ther­mex kan de dig bästa möjliga support.
Supportavdelningen på Thermex kan kontaktas för att få hjälp med följande:
• Teknisk support vid montering och installation av din köksfläkt.
• Förklaring av funktioner på din köksfläkt.
• Serviceanmodan under reklamationsrätten på din köksfläkt.
Försök alltid innan serviceanmodan under reklamationsrätten på din köksfläkt att bryta strömmen fram till fläkten i ca 5 minuter. Slå därefter på strömmen igen för att se om felet blivit avhjälpt.
Om felet inte blivit avhjälpt, bryt strömmen fram till fläkten i en timma. Om köksfläkten fortfarande inte fungerar som den skall efter att strömmen har varit bruten i en timma, och punkterna i felsökningsöversikten har genomgåtts, kontakta då supportavdelningen.
OBS: Vid reklamationer inom reklamationsrätten kommer du bli ombedd att visa dokumentation i form av kvitto på ditt inköp av fläkten. Spara därför alltid kvittot.
Innan serviceanmälan inom reklamationsrätten är det viktigt att ha alla upplysningar till hands:
Page 21
SVENSKA
B 423196161201082016
• Felbeskrivning
• Modell
• Upplysningar om inköpsställe och datum för köpet
• namn, adress, telefonnummer och eventuella. e-postadress
Serviceanmälan inom reklamationsrätten görs via Thermex hemsida, www.thermex.se, genom att klicka på knappen ”Service”.
Frågor avseende produkter eller service kan göras hos Thermex supportavdelning, [email protected] eller tel: 031-340 82 00.
FELSÖKNINGSÖVERSIKT
PROBLEM MÖJLIG ORSAK LÖSNING
Köksfläkten fungerar inte överhuvudtaget Det finns ingen ström. Kontrollera elanslutning och säkringar. Bryt strömmen till
THERMEX
fläkten i 5 minuter och slå på den igen för att se om felet blivit avhjälpt.
Fläkten har ingen elanslutning Kontrollera att fläkten är rätt inkopplad. Bryt strömmen till
fläkten i 5 minuter och slå på den igen för att se om felet blivit avhjälpt.
Slut på batterier i ärrkontrollen Byt batterier i ärrkontrollen
PASSAT
21
»
MLJÖHÄNSYN
Fläktens sugförmåga är inte tillräcklig Kallrasskyddet öppnar inte Kontrollera om det ligger något på kallrasskyddet eller om
slangsatsens spännband är för hårt draget så att spjället inte öppnar.
Böjd eller blockerad kanal (Slang) Kontrollera att slangsatsen är helt utsträckt och inte böjd
samt att kanalen inte är blockerad någonstans på vägen ut. Åtgärda vid behov.
Filtrena är smutsiga och igentäppta. Kontrollera fettfilter och rengör enligt anvisningar om nödvän-
digt.
MILJÖHÄNSYN
EMBALLAGE Emballaget skall slängas enligt gällande regler för avfallshantering.
SKROTNING AV PRODUKTEN
Symbolen på produktens typskylt eller medföljande dokumentation anger att denna produkt inte får slängas som hushållsavfall, utan skall läm­nas på närmaste återvinningscentral som tar emot uttjänade hushållsmaskiner.
Page 22
SUOMI
»
SISÄLTÖ
22
THERMEX PASSAT
SISÄLTÖ
B 423196161201082016
Yleinen varoitus
Kuvun käyttö
Huolto ja puhdistus
Huolto
Ympäristönäkökohdat
23
24
25
26
27
Page 23
SUOMI
B 423196161201082016
THERMEX
YLEINEN VAROITUS
• Kupu on suunniteltu ja valmistettu standardin DS/EN 60335-1 mukaisesti.
• Laite on tarkoitettu kotitalouskäyt töön. Jos sitä käy tetään muihin tarkoituksiin, takuu raukeaa.
• Asennus on annettava ammattitaitoisen asentajan suoritetta­vaksi Thermex Scandinavia A/S:n (Thermex) ohjeiden ja voimassa olevan lainsäädännön mukaisesti.
• Thermex ei vastaa mistään väärän asennuksen, kiinnityksen, käytön tai väärien asetusten aiheuttamista vahingoista.
ENNEN ASENNUSTA/KÄYTTÖÖNOTTOA
• Tarkista kupu kuljetusvaurioiden ja virheiden varalta välittömästi kun se otetaan vastaan.
• Ilmoita mahdollisista kuljetusvaurioista välittömästi kuljetusliik­keelle ja Thermexille.
• Virheistä ja puutteista on ilmoitettava Thermexille 8 päivän ku­luessa vastaanotosta, kuitenkin viimeistään asennuksen/käyt­töönoton yhteydessä.
PASSAT
• Eri materiaalit vaativat erilaiset tulpat ja ruuvit. Käytä seinätulp­pia ja ruuveja, jotka sopivat materiaaliin, johon kupua ollaan asen­tamassa.
• Asennusohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun.
• Vähimmäisetäisyyden kaasulla toimiviin keittolevyihin kuvun ala­puolen reunasta TÄYTYY olla 65 cm EN 60335-2-31 -standardin mukaisesti.
• Kotelorakenteiselle, vapaasti riippuvalle ja seinälle asennetulle kuvulle Thermex suosittelee keittolevyn ja kuvun väliseksi etäi­syydeksi 50 - 70 cm, jotta saavutetaan mahdollisimman suuri imukyky.
• Tarkista aina keittolevyn käyttöohjeessa määritelty minimietäi­syys lieden ja kuvun välille. Jos ko. ohjeet määräävät suuremman etäisy yden kuin Thermex suosittelee, TÄYTY Y keittolevyn ohjeen vaatimuksia noudattaa.
• Kattoon kiinnitetyille malleille Thermex suosittelee, ettei välimat­ka keittolevyn ja kuvun välillä ylitä 3 metriä.
23
»
YLEINEN VAROITUS
ASENNUS
• Kupu on suunniteltu käytettäväksi sähköverkossa 230 V ±10 %~ 50 HZ standardin EN 50160 mukaisesti
• Liitä kupu siihen kytketyllä pistokkeella. HUOMAA: Jos pistokke­essa on maadoitus, se TÄYTYY kytkeä maadoitettuun pisto­rasiaan.
• Ulkoisella moottorilla varustetuissa malleissa EI saa käy ttää yhte­istä nollajohtoa poistopuhaltimen ja moottorin asennukseen, ko­ska se vaikuttaa laitteen ohjaukseen.
• Toisen valmistajan ulkoista moottoria käytettäessä TÄYTYY var­mistaa, että moottori on yhteensopiva valitsemasi kuvun kanssa. Muussa tapauksessa laitteen reklamointioikeus raukeaa.
• Älä kytke virtaa kupuun ennen kuin asennus on valmis.
• Laitteesta ei saa johtaa ilmaa tuuletuksessa käytettävään kana­vaan, jossa kulkee kaasuja tai muita palavia materiaaleja, vaan ilma on johdettava erilliseen kanavaan.
• Poistoilmakanavia koskevia kansallisia lakeja on noudatettava.
• Käytä aina alkuperäisen kokoista poistokanavaa. Pienemmällä ka­navalla suorituskyky huononee ja melutaso nousee.
• Poisto kuvusta ulos pitäisi olla mahdollisimman lyhyt, jotta kupu toimisi mahdollisimman tehokkaasti.
• Hormin mutkien määrä on pyrittävä pitämään mahdollisimman pienenä, jotta kupu toimisi mahdollisimman tehokkaasti.
• Thermex suosittelee aina käytettäväksi ääni- ja tiivistymiseris­tettyä hormiputkea kylmien tilojen liitännöissä.
• Thermex suosittelee joustavaa putkea käytettäessä äänenvai­mentimen käyttöä melutason pitämiseksi mahdollisimman pie­nenä
• Joustavaa putkea käytettäessä on aina varmistettava, että se on venymätön, jotta minimoidaan ilmanvastus ja saavutetaan suurin mahdollinen poistokyky.
KUVUN KÄYTTÖ
• Lue aina ohjeet huolellisesti ENNEN kuvun käytön aloittamista.
• Säästä tämä ohjekirja tulevaa käyttöä varten.
• Irrota kupu aina ennen puhdistusta, huoltoa tai korjausta.
• Mitään kuvun osaa ei saa korjata tai vaihtaa ellei käyttöohje ni­menomaisesti suosittele sitä.
• Kaikki korjaustyöt on annettava ammattitaitoisen asentajan suoritettavaksi.
• Alle 8-vuotiaat lapset, henkilöt, joilla on fyysisiä, henkisiä tai ais­teihin liittyviä vajaatoimintoja, sekä henkilöt, joilla ei ole riittävää kokemusta tai tietoa, saavat käyttää kupua vain jos näitä hen­kilöitä valvotaan tai he ovat saaneet riittävästi opastusta kuvun turvalliseen käyttöön.
• Lapsia pitää valvoa, jotta he eivät leiki kuvulla.
• Puhdistusta ja huoltoa ei saa antaa lasten suoritet tavaksi, elleivät he ole valvonnan alaisina.
• Kupu pitää puhdistaa säännöllisesti tehokkaan toiminnan ja pi­simmän käyttöiän takaamiseksi.
• Rasvaa ja pölyä kertyy suodattimeen, joka voi syttyä riittämät­tömän puhdistuksen takia.
• Kupu pitää puhdistaa säännöllisesti sisä- ja ulkopuolelta, jotta vältetään rasvatahrojen muodostuminen sen seiniin ja muihin pin­toihin.
• Jos kupua käytetään samanaikaisesti kaasua tai muita palavia materiaaleja käyttävien laitteiden kanssa, on huoneen riittävästä ilmanvaihdosta huolehdittava hyvin.
• ÄLÄ KOSKA AN liekitä kuvun alla.
• Kuvun osat saattavat lämmetä keittolevyn vaikutuksesta.
Page 24
SUOMI
24
»
KUVUN KÄYTTÖ
THERMEX PASSAT
KUVUN KÄYTTÖ
Tässä kuvussa on:
• Kaukosäädin
• 4 vaihetta
• 3 x 3 W LED-valo
KAUKOSÄÄDIN
1
2
3
4
5
1. Diodi
2. Valo päälle/pois
3. (-)-painike
4. (+)-painike
5. Imutoiminto päälle/pois
B 423196161201082016
Kaukosäädin käyttää radiotaajuusjärjestelmää, joka mahdollistaa kuvun toimintojen ohjaamisen jopa kahdeksan metrin etäisyydeltä. (Etäisy ys voi lyhentyä, jos seinät ja/tai huonekalut häiritsevät signaalia, tai kun paristot ovat loppumassa.)
Kun kaukosäätimen painiketta painetaan, syttyy kaukosäätimen diodi..
Kun kaukosäädin otetaan ensimmäisen kerran käyttöön, siihen on asennettava paristo:
• Poista pariston suojapakkaus.
• Avaa kauko-ohjaimen takana oleva luukku.
• Aseta paristo paikoilleen. HUOMAUTUS: Varmista, että pariston napaisuus on oikein.
• Aseta luukku takaisin paikoilleen.
• Kaukosäädin on nyt valmiina käyttöön.
Koska käytetään radiotaajuusjärjestelmää kaukosäätimen ja kuvun välillä, on nämä kaksi laitetta yhdistettävä toisiinsa. Kun saat kupusi, se on yhdistetty kaukosäätimeen jo tehtaalla. Laitteiden välinen yhteys voi kuitenkin kadota, jolloin se on muodostettava uudelleen.
Se tapahtuu seuraavasti:
• Varmista, että kaukosäätimessä on paristo.
• AKatkaise kuvusta virta noin minuutiksi (ei riitä sammuttaa valo ja imu).
• Kytke kupuun virta..
• Aktivoi joku kaukosäätimen toiminnoista. Tämä on tehtävä alle kahdeksan sekunnin kuluessa virran kytkemisestä kupuun.
• Jos yhdistäminen epäonnistuu, aloita toimenpide alusta.
IMUTOIMINNON KÄYTTÄMINEN Moottori käynnistetään painamalla Imutoiminto päälle/pois -painiketta. Moottori käynnistyy aina nopeudella 1.
Moottorin nopeutta lisätään painamalla (+)-painiketta ja vähennetään painamalla (-)-painiketta. Jos nopeus on jo suurimmalla asetuksella ja painetaan (+)-painiketta, kuuluu kuvusta kaksi äänimerkkiä, jotka ilmaisevat, että nopeutta ei voi lisätä. Samoin kuvusta kuuluu äänimerkki, jos (-)-painiketta painetaan kuvun ollessa pienimmällä nopeudella.
Moottori sammutetaan painamalla Imutoiminto päälle/pois -painiketta riippumatta siitä, millä nopeudella moottori toimi
Page 25
SUOMI
B 423196161201082016
VALO Kuvun valo sytytetään ja sammutetaan Valo päälle/pois -painikkeella. Valo voidaan sytyttää, vaikkei moottori olisi käynnissä.
SISÄINEN KIERRÄTYS Kuvussa voi käyttää sisäistä kierrätystä. Tätä käytetään tyypillisesti keittiöissä ja paikoissa, joissa ei ole mahdollista johtaa kaasuja ulos. Ilma imetään hajuja poistavan aktiivihiilisuodattimen läpi.
HUOMAUTUS: Käytä kierrätyssuodatinta. Se ei sisälly kuvun toimitukseen, mutta se voidaan hankkia erikseen. Kierrätyssuodattimen (1 kpl) osanumero on 535.19.2000.9.
Kierrätyssuodatin asennetaan rasvasuodattimen tilalle.
Kierrätyssuodatin asennetaan seuraavasti:
1 3
THERMEX
2
PASSAT
25
»
HUOLTO JA PUHDISTUS
• Kierrätyssuodattimen asennus.
• Sulje lasikansi uudelleen.
Avaa lasiovi Poista rasvasuodattimet vetämällä suodat-
timien lukitusmekanismia, jolloin suodattimet irtoavat kuvusta.
HUOLTO JA PUHDISTUS
• Katkaise aina virta puhdistuksen ajaksi.
• Kupu pitää puhdistaa säännöllisesti tehokkaan toiminnan ja pisimmän käyttöiän takaamiseksi.
• Rasvaa ja pölyä kertyy suodattimeen, joka voi syttyä riittämättömän puhdistuksen takia.
• Kupu pitää puhdistaa säännöllisesti sisä- ja ulkopuolelta, jotta vältetään rasvatahrojen muodostuminen sen seiniin ja muihin pintoihin.
PÄIVITTÄINEN PUHDISTUS
• Thermex suosittelee kalusteisiin integroitujen, ripustettujen ja seinään asennettujen kupujen rasvasuodattimen pyyhkimistä kostealla liinalla jokaisen ruuanvalmistuksen jälkeen. Kupusi pysyy puhtaana ja tehokkaana hyvin pienellä päivittäisellä ylläpidolla.
• Metallipinnat puhdistetaan kostealla liinalla ja puhdistusaineella, ja ne viimeistellään metallinkiillotusaineella (saatavana tuotenumerolla
499.99.9999.9).
• Lakatut pinnat puhdistetaan kostealla liinalla ja pesu-/astianpesuaineella. Älä koskaan käytä hankaavia aineita.
RASVASUODATTIMEN PUHDISTUS Rasvasuodatin puhdistetaan tarvittaessa. Thermex suosittelee, että suodatin puhdistetaan vähintään seuraavien aikavälien jälkeen, riippuen käytetystä paistorasvasta:
• Paistomargariini - suodatin puhdistetaan 3 viikon välein
• Nestemäinen margariini - suodatin puhdistetaan 2 viikon välein
• Öljy - suodatin puhdistetaan kerran viikossa
• Uppopaisto rasvassa - suodatin puhdistetaan 2-3 kertaa viikossa
Rasvasuodatin puhdistetaan seuraavasti:
Page 26
SUOMI
26
THERMEX PASSAT
»
HUOLTO
B 423196161201082016
1 3
Avaa lasiovi Poista rasvasuodattimet vetämällä suodat-
Suodattimet voi myös pestä astianpesukoneessa. Huomaa, että konepesu voi aiheuttaa suodattimeen värjäymiä. Mahdolliset suodattimen värjäymät eivät vaikuta sen toimintaan.
KIERRÄTYSSUODATTIMEN VAIHTO Huomaa, että ilman hormia käytettävällä kierrätyssuodattimella on rajoitettu käyttöikä. Sitä ei voi puhdistaa, vaan se on vaihdettava säännöllisesti.
Thermex suosittelee, että kierrätyssuodatin vaihdetaan VÄHINTÄÄN kaksi kertaa vuodessa, mutta huomaa, että kierrätyssuodattimen käyttöikä vaiht­elee kuvun käytön mukaan.
2
• Aseta suodatin lämpimään pesuaineveteen ja puhdista se tarvittaessa pehmeällä harjalla.
• Huuhtele lämpimällä vedellä.
• Aseta suodatin kuivumaan pyyhkeen tai vastaavaan päälle
• Toista pesu tarvittaessa.
• Asenna suodatin takaisin, ja sulje lasikansi.
timien lukitusmekanismia, jolloin suodattimet irtoavat kuvusta.
PARISTOJEN VAIHTO Kaukosäätimessä on yksi A23-paristo.
Paristot vaihdetaan seuraavasti:
• Avaa kauko-ohjaimen takana oleva luukku.
• Ota vanha paristo ulos kaukosäätimestä.
• Aseta uusi paristo paikoilleen, huomioi napaisuus.
• Aseta luukku takaisin paikoilleen.
• Kaukosäädin on nyt valmiina käyttöön.
HUOLTO
Ennen kuin otat yhteyttä huoltoon Thermex-kupuusi liittyvässä asiassa, on tärkeää, että luet asennus- ja käyttöohjeet huolellisesti. Näin varmiste­taan, että Thermex voi auttaa sinua parhaalla mahdollisella tavalla.
Thermexin asiakaspalveluun voi ottaa yhteyttä seuraaviin asioihin liittyen:
• Tekninen tuki kupusi hoitoon ja asennukseen.
• Kupusi toimintojen selventäminen.
• Kupusi takuuhuoltopyynnöt.
Aina ennen yhteydenottoa takuuhuoltoon kokeile katkaista virta kuvustasi noin 5 minuutiksi. Kytke sitten virta uudelleen, ja tutki korjaantuiko on­gelma.
Jos vika ei korjaannu, irrota kuvun pistoke tunnin ajaksi. Jos kupu ei edelleenkään toimi oikein tunnin sähkökatkon jälkeen, ja vianetsintäkaaviot on käyty läpi, ota yhteyttä huoltoon.
HUOMAA: Takuuseen liittyvissä asioissa sinua pyydetään todistamaan ostoksesi esittämällä ostokuitti. Pidä tästä syystä ostokuitti aina tallessa.
Ennen takuuhuoltoon toimittamista on tärkeää, että kaikki tarvittavat tiedot ovat käytettävissä:
Page 27
SUOMI
B 423196161201082016
• Vian kuvaus
• Malli
• Kuvun tyyppi- ja sarjanumerot (annettu tyyppikilvessä)
• Ostotiedot.
Takuukorjauspyynnöt voidaan tehdä täyttämällä takuulomake osoitteessa www.thermex.dk/service, jossa myös huoltoehdot ovat luettavissa.
Tekniseen tukeen liitty vät kysymykset ja toimintojen tarkennuspyynnöt voidaan tehdä lähettämällä viesti osoitteeseen [email protected] tai puhe­limitse +45 9892 6233.
VIANMÄÄRITYSTIETOJA
ONGELMA MAHDOLLINEN SYY RATKAISU
Kupu ei toimi Ei sähköä Tarkista kuvun sähkön saanti. Katkaise virta n. 5 minu-
Kuvun imuteho ei ole riittävä Vastapelti on tukkiutunut Tarkista, onko vastapellin päälle pudonnut esineitä tai
THERMEX
utiksi ja kytke se uudelleen, jotta nähdään onko vika edel­leen olemassa.
Kupua ei ole liitetty sähköverkkoon Tarkista, että kupu on liitetty sähköverkkoon. Katkaise
virta n. 5 minuutiksi ja kytke se uudelleen, jotta nähdään onko vika edelleen olemassa.
onko vastapellin liitäntäpuristimet kiristetty niin tiukalle, ettei pelti voi avautua. Irrota juuttuminen tai poista este, jos vastapelti on tukkiutunut.
PASSAT
27
»
YMPÄRISTÖNÄKÖKOHDAT
Poisto on puristuksissa tai tukossa. Tarkista, että poisto ei ole puristuksissa tai tukossa. Ko-
rjaa tarvittaessa.
Suodatin on likainen ja tukossa. Tarkista, että suodatin on puhdas ja puhdista tarvittaes-
sa, ks. tämän oppaan puhdistukseen ja huoltoon liittyvä kappale.
YMPÄRISTÖNÄKÖKOHDAT
PAKK AUS Pakkaus pitää hävittää paikallisten jätehuoltomääräysten mukaisesti.
KUVUN HÄVITTÄMINEN
Tuotteessa ja siihen liittyvissä ohjeissa ilmoitettu merkintä tarkoittaa, ettei tätä tuotetta voida hävittää kotitalousjätteenä, vaan se pitää toi­mittaa lähimpään keräyspisteeseen kierrätettäväksi sähkö- ja elektroniikkajätteenä.
Page 28
ESPAÑOL
28
»
CONTENIDO
CONTENIDO
THERMEX PASSAT
B 423196161201082016
Advertencia general
Uso de la campana
Mantenimiento y limpieza
Servicio
Medio ambiente
29
30
31
32
33
Page 29
ESPAÑOL
B 423196161201082016
THERMEX
ADVERTENCIA GENERAL
• La campana ha sido producida y desarrollada en concordancia a DS/ EN 60335-1.
• Esta campana soló es apta para uso en casas particulares, si se utiliza para otros fines se cancela el derecho de reclamación.
• Toda la instalación debe ser efectuada por un técnico cualificado según las instrucciones de Thermex y según la normativa.
• Thermex declina cualquier responsabilidad por daños causados por instalación, montaje, uso o manipulaciones incorrectas.
ANTES DEL MONTAJE/INICIO DE USO
• Comprobar que la campana no tiene daños de transporte e infor­mar si procede.
• Los daños de trasporte deben ser informados a Thermex y a la agencia inmediatamente y no mas tarde de 24 horas.
• Errores o faltas de material tienen que ser reclamados a Thermex inmediatamente.
PASSAT
• Diferentes materiales precisan diferentes tacos y tornillos. Utilizar los tacos y tornillos que son aptos para el material donde se va a montar la campana.
• Seguir las instrucciones para el montaje de los tornillos y tacos.
• La distancia mínima para cocina de gas entre la parte inferior de la campana y la cocina ha de ser 65 cms según la normativa EN 60335-2-31.
• Para campanas montadas en un armario alto, islas o de pared Thermex recomienda que la distancia entre la cocina y la campana sea entre 50 y 70 cms para asegurar una óptima extracción.
• Siempre comprobar la distancia mínima indicada en el manual de la cocina. Si la distancia es superior a la distancia recomendada por Thermex respetar la distancia recomendada en el manual de la cocina.
• Para campanas integradas en el techo Thermex recomienda que la distancia entre cocina y campana no sea superior a 150 cms.
29
»
ADVERTENCIA GENERAL
MONTAJE
• La campana funciona a 230 Volt ±10%~ 50 HZ según la normativa EN 50160.
• Conectar la campana con el enchufe adjunto. NOTA: Si el enchufe tiene toma de tierra la campana TIENE QUE ESTAR CONECTADA a toma de tierra.
• Para modelos con motor externo NO debe ser utilizado un neutro común para la conexión de la campana y el motor porque estropea la electrónica.
• Al conectar con un motor externo de otro proveedor SIEMPRE comprobar que es compatible con la campana. En caso contrario el derecho de reclamación de la campana queda cancelado.
• No conectar la corriente antes de haber acabado la instalación.
• El aire de la campana no debe pasar por un tubo que sea utilizado por aparatos que utilizan gas u otros materiales inflamables. La campana tiene que tener su propia salida.
• La normativa general vigente nacional respecto a la salida del aire tiene que ser respetada.
• Siempre utilizar la dimensión original de la salida de humos de la campana. Al reducir el diámetro la eficacia de extracción baja y el nivel sonoro sube.
• El recorrido de la campana hasta el exterior debe ser el más corto posible para obtener la máxima eficacia de la campana.
• El numero de codos deben ser el mínimo posible para obtener el máximo rendimiento de la campana.
• Thermex recomienda siempre utilizar tubo insonorizante y anti­condensante al pasar por habitaciones frias.
• Thermex recomienda utilizar un silenciador con el tubo flexible para minimizar el nivel sonoro.
• Al utilizar el tubo flexible asegurar que esté totalmente estirado para minimizar la resistencia del aire y asegurar una máxima ca­pacidad de extracción.
EL USO DE LA CAMPANA
• Lea siempre este manual detenidamente ANTES de iniciar el uso de la campana
• Guardarlo para consultas posteriores.
• Siempre desconectar la corriente de la campana antes de iniciar el mantenimiento o la reparación.
• No reparar o sustituir ningún componente de la campana si no está especificamente recomendado en el manual.
• Toda reparacion tiene que ser efectuada por un técnico cualificado.
• Los menores de 8 años, personas con discapacidades fisicas, psi­quicas o sensoriales o personas que no tienen la suficiente experien­cia o conocimiento SOLO pueden utilizar de la campana bajo una vigiliancia adecuada o después de haber recibido las instrucciones necesarias para utilizarla de manera segura.
• Los menores deberían estar bajo vigilancia para que no juegen con la campana
• La limpieza y el mantenimiento sólo puede ser efectuado por me­nores si estan bajo vigilancia.
• La campana debe ser limpiada con frecuencia para asegurar una óp­tima función y una vida larga.
• Grasa y restos de polvo se juntan en el filtro y pueden causar un incendio si la limpieza es defectuosa.
• Limpiar la campana con frecuencia por fuera y por dentro para evi­tar manchas de grasa en la pared u otros lugares.
• Si la campana funciona al mismo tiempo que otros aparatos que consumen gas u otros materiales inflamables, asegurar una venti­lación adecuada de la habitación.
• NUNCA FLAMBEAR por debajo de la campana.
• Las partes de la campana pueden calentarse al usar la cocina.
Page 30
ESPAÑOL
30
THERMEX PASSAT
»
USO DE LA CAMPANA
USO DE LA CAMPANA
Esta campana tiene:
• Mando a distancia
• 4 velocidades
• 3 x 3 W luz LED
MANDO A DISTANCA
1
2
B 423196161201082016
3
4
5
El mando a distancia utiliza un sistema de radio frecuencia que facilita controlar las funciones de la campana hasta una distancia de 8 metros. (la distancia se verá reducida si la señal está obstruida por una pared o un mueble, o cuando las baterías están muy gastadas.
Al activar un botón en el mando a distancia el diodo del mando a distancia se ilumina.
Al utilizar el mando a distancia por primera vez insertar la batería adjunta:
• Sacar el folio de protección que está alrededor de la batería.
• Desmontar la tapa que está en la parte de atrás del mando a distancia al presionar el clip pequeño.
• Insertar la batería. NOTA: Colocar la batería en la dirección correcta.
• Montar la tapa del mando a distancia de nuevo.
• El mando a distancia está preparado para su uso..
Se utiliza un sistema de radio frecuencia entre la campana y el mando a distancia y las 2 unidades tienen que ser sincronizadas. Cuando recibes tu campana esta viene sincronizada de fábrica. La sincronización puede perderse y debería repetirse el proceso de sincronización.
1. Diodo
2. Encender/apagar luz
3. (+) botón
4. (-)botón
5. Encender/apagar extracción
Se hace en los siguientes pasos:
• Asegurar que el mando tiene batería.
• Desconectar la corriente de la campana. (no es suficiente que la luz y la extracción estén apagadas)
• Volver a conectar la corriente
• Activar una de las funciones en el mando a distancia. Esto tiene que hacerse antes de haber pasado 8 segundos.
• Si la sincronización falla repetir el proceso.
EXTRACCIÓN El motor se activa al apretar el botón encender/apagar extracción. El motor siempre empieza en la velocidad 1.
La velocidad del motor aumenta al apretar el botón (+) y se reduce al apretar el botón (-). Si la velocidad está al máximo y apretamos el botón (+), escucharemos 2 bips en la campana, para indicar que la velocidad no puede ser aumentada. De la misma manera escuchamos 2 bips si apretamos el botón (-) cuando la campana está en la velocidad mínima.
El motor se apaga al apretar encender/apagar extracción, independientemente de la velocidad del motor.
Page 31
ESPAÑOL
B 423196161201082016
LUZ La luz de la campana se apaga y se enciende al apretar el botón encender/apagar. Esto se puede hacer con independencia si el motor está funcionando o no.
RECIRCULACIÓN La campana puede funcionar con recirculación. Se utiliza en las cocinas o en las ubicaciones donde típicamente no haya salida al exterior. El aire pasa por un filtro de carbono activo que elimina los olores.
NOTA: Necesita 2 filtros de recirculación y no están incluidos con la compra de la campana pero pueden ser adqueridos como accesorios. El código de articulo de 1 filtro de recirculación es 535.19.2000.9.
Los filtros de recirculación sustituyen los filtros antigrasa.
Los filtros de recirculación se montan de la siguiente manera:
1 3
THERMEX
2
• Montar los filtros de recirculación.
• Cerrar el portón.
PASSAT
31
»
MANTENIMIENTO Y LIMPIEZA
Abrir el portón y aguantar las 2 esquinas del portón y tirar con cuidado hacia abajo.
MANTENIMIENTO Y LIMPIEZA
• Siempre desconectar la corriente antes de la limpieza
• La campana debe ser limpiada con frecuencia para asegurar una óptima función y una duración larga.
• Grasa y restos de polvo se juntan en el filtro y pueden causar un incendio si la limpieza es defectuosa.
• Limpiar la campana con frecuencia por fuera y por dentro para evitar manchas de grasa en la pared y otros lugares.
LIMPIEZA DIARIA
• Para campanas integradas en un armario alto, de isla o de pared Thermex recomienda que el filtro antigrasa se limpie con un trapo húmedo después de cada cocción. Se precisa muy poco tiempo cada día para mantener su campana limpia y eficaz.
• Las superficies de acero inox se limpian con un trapo húmedo y detergente neutro y pueden ser limpiadas con 3M POLISH. NOTA: Este producto puede ser comprado, su código de artículo es 499.99.9999.9.
• Las superficies lacadas se limpian con un trapo húmedo con detergente neutro. NUNCA con un producto abrasivo.
LIMPIEZA DEL FILTRO La limpieza del filtro varía según el uso del aparato. Thermex recomienda que el filtro como mínimo se limpie en los siguientes intervalos dependi­endo del producto utilizado en la cocción.
• Margarina- limpiar el filtro cada 3 semanas
• Margarina líquida - limpiar el filtro cada 2 semanas
• Aceite- limpiar el filtro cada semana
• Fritura - limpiar 2-3 veces por semana
Quitar el filtro antigrasa y tirar del mecanismo de cierre del filtro.
El filtro antigrasa se limpia de la siguiente manera:
Page 32
ESPAÑOL
»
SERVICIO
32
THERMEX PASSAT
B 423196161201082016
1 3
Abrir el portón Quitar los filtros antigrasa, tirarando del
Los filtros también pueden ser limpiados en el lavavajillas. Tener en cuenta que la limpieza puede causar una descoloración de los filtros .Esto no afecta a la eficacia de los filtros.
SUSTITUCIÓN DE LOS FILTROS DE RECIRCULACIÓN Tener en cuenta que los filtros de recirculación tienen un tiempo de vida reducido. Los filtros no pueden ser limpiados pero deben ser sustituidos con frecuencia.
Thermex recomienda que los filtros se cambien como MINIMO 2 veces al año. pero tener en cuenta que la vida útil depende del uso de la campana.
2
• Meter los filtros en remojo en agua caliente con detergente y limpiar con un cepillo suave.
• Aclarar con agua caliente.
• Poner los filtros para secar encima de un trapo o similar.
• Repetir el proceso si es necesario.
• Volver a montar los filtros.
mecanismo de cierre del filtro y a continuación quitar los filtros de la campana.
CAMBIO DE LAS BATERÍAS Hay una batería A23 en el mando a distancia.
Las baterías se cambian de la siguiente manera:
• Desmontar la tapa que está en la parte trasera del mando a distancia.
• Quitar la batería usada del mando a distancia
• Insertar la batería nueva. Tener cuidado colocar las baterías en la dirección correcta.
• Montar la tapa del mando a distancia de nuevo.
• El mando a distancia está preparado para su uso.
SERVICIO
Antes de pedir SAT para su campana Thermex es importante que Ud. haya leído cuidadosamente el manual de montaje y/o el manual de uso. Así ase­guramos que Ud. reciba la mejor asistencia.
Ud. puede contactar con Thermex para:
• Soporte técnico para el montaje e instalación de su campana.
• Precisión de las funciones de su campana.
• Solicitud de SAT durante el periodo de garantía.
Antes de solicitar SAT siempre desconectar la corriente de la campana aprox. 5 minutos y volver a conectar. Comprobar si el problema ha quedado resuelto.
SI el problema persiste desconectar la corriente de la campana 1 hora. Si la campana todavía no funciona correctamente después de haber estado de­sconectada 1 hora y después de haber repasado los puntos en el resumen de los errores, contactar con Thermex.
NOTA: Si su problema está dentro del periodo de garantía es importante tener toda la información preparada.
• Descripción de la avería
• Modelo
Page 33
ESPAÑOL
B 423196161201082016
• El número y tipo de la campana (ver placa identificativa)
• Información sobre la compra (factura)
La solicitud de servicio tiene que efectuarse por la pagina web. www.thermex.es.
Aquí también puede leer las condiciones de ser vicio.
Si tiene consultas sobre soporte técnico o precisión de las funciones mandar un email a [email protected] o llamar al TELEFONO 93.637.30.03.
RESUMEN BUSQUEDA ERRORES
PROBLEMA POSIBLE CAUSA SOLUCIÓN
La campana no funciona No tiene corriente Comprobar si llega corriente
THERMEX
a la campana. Desconectar la corriente aprox.5 minutos y volver a conectar para comprobar si el problema per­siste.
La campana no está conectada a la corriente Controlar que la campana esté conectada a la corri-
ente. Descontar la corriente aprox. 5 minutos y volver a conectar para comprobar si el proble-ma persiste.
Pila gastada, sin carga. Cambie las pilas del mando a distancia.
PASSAT
33
»
MEDIO AMBIENTE
La extracción de la campana no es suficiente El contraregistro está bloqueado Controlar si algo ha caído encima del registro o si la
abrazadera ha sido fijada demasiado fuerte de tal manera que el registro no abre. Aflojar la abrazadera o quitar el objeto
La salida está presionada o bloqueada Controlar que la salida no está presionada o bloquea-
da. Solucionar si es necesario
Los filtros están sucios Controlar que los filtros estén limpios y limpiarlos si
es necesario según el apartado de limpieza y man­tenimiento en este manual
MEDIO AMBIENTE
EMBALAJE Deshacerse del embalaje según la normativa.
ELIMINACION DE LA CAMPANA
El símbolo del producto o la documentación adjunta indican que este producto no puede ser dejado como chatarra doméstica pero tiene que ser entregado en un centro de recogida de equipos eléctricos.
Page 34
ENGLISH
»
CONTENTS
34
THERMEX PASSAT
B 423196161201082016
CONTENTS
Warnings
Use of the hood
Maintenance and cleaning
Service
Environmental conciderations
5
35
36
37
38
39
Page 35
ENGLISH
B 423196161201082016
THERMEX
WARNINGS
• The range hood is designed and manufactured according to DS/EN 60335-1.
• This range hood is only for use in private house holds, if used for other purposes the warranty will be repealed.
• Installation must be performed by a skilled electrician in accor­dance with the specifications given by Thermex Scandinavia A/S (Thermex) and legislation in force.
• Thermex disclaims all responsibility in regards to damages caused by wrong installation, mounting or use.
BEFORE MOUNTING/COMMISSIONING
• Inspect the range hood for transport damages, flaws and defects immediately after the receipt.
• Transport damages must be filed to the haulage contractor and Thermex immediately after the receipt.
• Flaws and defects must be filed to Thermex within 8 days of the receipt, and not later than mounting/commissioning.
MOUNTING
• The range hood is intended for working at 230 Volt ±10%~ 50 HZ in referring to EN 50160.
• Connect the hood with the attached plug. NOTE: The hood MUST have earth if the plug has an earth connection.
• For models with external motor applies NOT to use common zero when installing the hood and motor, as this will aect the control.
• It MUST be ensured that the motor can be used with the selected range hood when using an external motor from another supplier. Otherwise the warranty no longer apply.
• Do not plug in the range hood until the mounting is complete.
• The air are ro be be discharged from the hood into a pipe used for extraction from devices using gas or other fuels. Such devices must have a separate vent.
• All national and local legislation, building regulations or the like for air emissions must be observed.
• Always use the original dimension of the vent. By reducing the di­mension of the vent, the performance will be reduced and the sound level will be increased.
• The vent to open air must be as short as possible in order to get the best possible capacity of the range hood.
• The number of bends on the vent must be minimised to gain the best possible capacity of the range hood.
• Thermex recommends always using sound and condensation insu­lated vent hose in unheated spaces.
• Thermex recommends to use a muer to minimize the noise level when using flexible hose.
• When using a flexible hose always ensure this is fully extended to minimize air resistance and thereby achieve best possible capaci­ty.
PASSAT
• Dierent materials requires dierent rawlplugs and screws. Use rawlplugs and screws intented for the material the range hood is to be mounted on.
• If the instructions for the installation of screws and fittings are not followed, it may result in electrical shock.
• The minimum distance to gas stoves from the burner's edge to the underside of the hood MUST be minimum 65 cm in accordance to EN 60335-2-31.
• Thermex recommends that the space between the lower edge of the range hood and cooker is between 50 cm and 70 cm, for all cabinet range hoods, islands and wall mounted range hoods.
• Always control the minimum distance between cooker and range hood in the manual for the cooker. If the manual for the cooker states a greater distance than what Thermex recommends the manual for the cooker MUST be followed.
• Thermex recommends that the space between cooker and range hood does not exceed 3 meters for range hoods integrated in the ceiling
USE OF THE HOOD
• Always read this manual thoroughly before taking the hood into use.
• Keep the manual for later use.
• Always disconnect the power to the hood prior to cleaning, main­tenance or repair.
• Repair or replace none of the hood parts, unless specifically re­commended in the user manual.
• Al kind of repair must be performed by a qualified technician.
• The hood can only be used by children under the age of 8, people with physical, mental or sensory disabilities, and persons who lack experience or knowledge, if these persons are supervised or have received the necessary training in order to use the hood in a safe way.
• Children must be supervised so that they do not play with the hood.
• Cleaning and maintenance can only be performed by children if they are under supervision.
• The hood must be cleaned regularly to ensure optimal operation and long service life.
• Grease and dust debris collected in the filter may risk igniting with insucient cleaning.
• The hood should be cleaned inside and out frequently to avoid gre­ase stains on walls or other surfaces.
• If the hood is used together with appliances that use gas or other combustible material, there must be adequate ventilation.
• NEVER flambé beneath the hood.
• The hood's parts may become hot during use of the stove.
35
»
WARNINGS
Page 36
ENGLISH
36
THERMEX PASSAT
»
USE OF THE HOOD
USE OF THE HOOD
This hood has:
• Remote control
• 4 levels
• 3 X 3 W LED lights
REMOTE CONTROL
1
2
3
4
5
1. LED
2. On/o light
3. (+) button
4. (-) button
5. On/o extraction
B 423196161201082016
The remote control uses a radio frequency system that enables the hood's functions to be controlled up to a distance of 8 metres (this distance can be reduced if the signal is disrupted by a wall and/or furniture, or if the batteries are almost dead).
When a button is activated on the remote control, the LED will light on the remote control.
When using the remote control for the first time, the accompanying battery must be inserted first:
• Remove the protective film that surrounds the battery.
• Remove the battery cover on the bottom of the remote control by loosening the small clip.
• Insert the battery. NOTE: take care to position the battery correctly.
• Replace the battery cover on the remote control.
• The remote control is now ready for use.
EXTRACTION The motor is activated by pressing on 'on/o extraction'. The motor always starts at speed 1.
The motor speed is increased by pressing on the (+) button and reduced by pressing on the (-) button. If extraction has been set to the highest level, and the (+) button is then pressed, two beeps will sound from the hood to indicate that the extraction level cannot go any higher. Similarly, two beeps will sound from the hood if the (-) button is pressed when the hood is set to its lowest level.
The motor is turned o by pressing on on/o extraction, regardless of which speed it is running at.
LIGHT The light on the hood is turned on and o by pressing on the 'on/o light' button. This can be done independently of whether the motor is running.
RECIRCULATION The hood can be used for recirculation. This is used in kitchens and locations where there is no possibility of venting into open-air. The air is sucked out through a filter with active carbon to remove odours.
NOTE: Two recirculation filters must be used, and these are not included in the purchase of the hood, although they can be bought as accessories. The product number for a recirculation filter is 535.19.2000.9.
Page 37
ENGLISH
B 423196161201082016
Recirculation filters are installed instead of grease filters.
The recirculation filters are installed as follows:
1 3
Open the lid by holding the two corners of the lid and carefully pushing downwards.
THERMEX
2
Remove the grease filters by pulling on the filter locking mechanism.
PASSAT
• Attach the recirculation filters.
• Close the lid.
37
»
MAINTENANCE AND CLEANING
As a radio frequency system is used between the remote control and the hood, the two units must be coupled up to each other. When you receive the hood, it has been coupled up to the remote control by the manufacturer. The connection between the two units can however be lost, and must subsequently be coupled back together again.
This is done in the following steps:
• Ensure that there is a battery in the remote control.
• Switch o the mains power to the hood (it is not enough for the light and extraction on the hood to be turned o ).
• Reconnect the power to the hood.
• Activate one of the functions on the remote control. This must be done within 8 seconds of the power being reconnected to the hood.
• If the coupling fails, start the process again.
MAINTENANCE AND CLEANING
• Always disconnect the power before cleaning.
• The hood must be cleaned regularly to ensure optimal operation and long service life.
• Grease and dust debris are collected in the filter and may risk igniting with insucient cleaning.
• The hood should be cleaned inside and out frequently to avoid grease stains on walls or other surfaces.
DAILY CLEANING
• For cupboard-integrated, free-hanging and wall-mounted hoods, Thermex recommends that the grease filter be wiped with a damp cloth after each cooking session. It requires very little eort every day to keep your cooker hood clean and eective.
• Steel surfaces are cleaned with a damp cloth with detergent and treated with metal polish. NOTE: This can be purchased, the product number is
499.99.9999.9.
• Lacquered surfaces should be cleaned with a damp cloth with detergent/washing-up liquid. Never use abrasives.
CLEANING THE GREASE FILTERS Grease filters should be cleaned as needed. Thermex recommends as a minimum that the filter is cleaned at the following intervals, depending on the fat used for frying:
• Frying margarine - filter cleaned every 3 weeks
• Liquid margarine - filter cleaned every 2 weeks
• Oil - filter cleaned once per week
• Deep fat frying - filter cleaned 2-3 times per week
The grease filters are cleaned in the following way:
Page 38
ENGLISH
»
SERVICE
38
THERMEX PASSAT
B 423196161201082016
1 3
Open the lid Remove the grease filters by pulling on the
The filters can also be washed in the dishwasher. Please note however that machine washing can result in discolouration of the filters. Discolouration of the filters does not aect performance.
REPLACING THE RECIRCULATION FILTERS Be aware that recirculation filters for use without ventilation have a limited lifetime. These cannot be cleaned, and must therefore be replaced regularly.
Thermex recommends that the recirculation filters are changed a MINIMUM of twice yearly, but please note that the lifetime of a recirculation filter varies depending on the hood's use.
2
• Place the filters in warm soapy water and clean if necessary with a soft brush.
• Rinse with warm water.
• Leave the filters to dry on a dishcloth or similar.
• Repeat the process if necessary.
• Re-attach the filters and close the lid.
filter locking mechanism to loosen the filters from the hood.
REPLACING OF BATTERIES One A23 battery is already in the remote control.
• The batteries are replaced in the following way:
• Remove the battery cover on the bottom of the remote control.
• Take the used battery out of the remote control.
• Insert the new battery, taking care to position it correctly.
• Replace the battery cover on the remote control.
• The remote control is now ready for use.
SERVICE
Before reporting service on your Thermex range hood, it is important that you read the installation and/or user instructions carefully. It ensures that Thermex can provide you the best possible assistance.
Service department at Thermex can be contacted in preparation to:
• Technical support for installation and installation of your range hood.
• Clarification of functionalities in your hood.
• Service Request during the warranty on your hood .
Before a service request during the warranty always try to disconnect the power to the hood for about 5 min. Then plug the power back on to see if the problem is corrected.
If the problem is not corrected, disconnect the power supply to the hood for one hour. If the hood is still not functioning properly after the power has been o for an hour, and in the troubleshooting charts are reviewed, contact the service department.
Note: For inquiries within the warranty, you will be asked for proof of your purchase in the form of a sales receipt. Therefore, always store your purchase receipt
Before the request for service requests within the warranty, it is important to have all the necessary information ready:
• Error Description
• Model
Page 39
ENGLISH
B 423196161201082016
• The type and serial number of the hood (on the chassis plate)
• Information on the puchase
TROUBLE SHOOTER
PROBLEM POSSIBLE CAUSE SOLUTION
The hood is not working There is no power Check the power supply to the hood. Disconnect
The extraction of the range hood is not sucient The pressure valve is blocked Check if objects have fallen down on top of the
THERMEX
the power for approximately 5 minutes and con­nect again to check if the fault is still there.
The hood is not connected to the power supply Check that the hood is connected to the power
supply. Unplug for approximately 5 min, and connect it again to check if the fault is still there.
There is no power on the batteries Change the batteries in the remote control
valve or whether the clamp around the valve is tightened so hard that the valve cannot open. Loosen the clamp or remove the object, if the valve is blocked.
The duct is jammed ore blocked Check the duct, and repair if necessary.
PASSAT
39
»
ENVIRONMENTAL CONSIDERATIONS
The filters are dirty and clogged. Check if the filters are clean, and clean if neces-
sary. See the section cleaning and maintenance in this manual.
ENVIRONMENTAL CONSIDERATIONS
PACKAGING The packaging must be disposed of in accordance with local regulations on waste management.
SCRAPPING OF THE HOOD
The symbol on the product or accompanying documentation indicates that this product may not be disposed of as household waste but must be delivered to the nearest collection center for the recycling of electrical and electronic equipment.
Page 40
THERMEX SCANDINAVIA A/S SERVICEAFD.
Farøvej 30 • 9800 Hjørring • Danmark Tel: +45 98 92 62 33 • Fax: +45 98 92 60 04 info@thermex.dk www.thermex.dk
THERMEX SCANDINAVIA AS
Lørenskogveien 75 • 1470 Lørenskog • Norge Tel +47 22 21 90 20 www.thermex.no info@thermex.no
THERMEX SCANDINAVIA AB
Importgatan 12 A • S-422 46 Hisings Backa •Sverige Tel: 031 340 82 00 • Fax: 031 26 33 90 [email protected] www.thermex.se
THERMEX SCANDINAVIA S.L.U
C Noi del Sucre, 42 •08840 Viladecans • España Tel.: +34 93 637 30 03 • Fax: +34 93 637 29 02 [email protected] www.thermex.es
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
