Thermex ID 100 V pro User Manual
Руководство по эксплуатации
User manual
RU
Модели
Models
Серия
Series
Flat Diamond
Touch Pro
Электрический накопительный
водонагреватель
Electric storage water heater
ID (pro) 30 V 50 V 80 V 100 V 50 H 80 H 100 H
www.thermex.ru
1
Перед первым использованием водонагревателя внимательно прочитайте настоящее руководство по эксплуатации и обратите особое
внимание на пункты, обозначенные символом «ВНИМАНИЕ!»
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Поздравляем Вас с приобретением электроводонагревателя THERMEX. Выражаем уверенность в том, что широкий ассортимент наших электроводонагревателей удовлетворит любые Ваши потребности. Применение современных технологий и материалов высочайшего качества при изготовлении приборов определили популярность и доверие к торговой марке THERMEX. Наши электроводонагреватели опционно снабжены устройством защитного отключения (УЗО), обес-
печивающим Вам полную электробезопасность при эксплуатации.
Электроводонагреватели THERMEX разработаны и изготовлены в строгом соответствии с международными стандартами, гарантирующими надежность и без-
опасность эксплуатации.
Настоящее руководство распространяется на модели THERMEX серии Flat Di-
amond Touch Pro (ID PRO). Наименование модели приобретенного Вами водо-
нагревателя указано в разделе «Отметка о продаже» и в идентификационной таб-
личке на корпусе прибора.
1. НАЗНАЧЕНИЕ
Электроводонагреватель (далее по тексту ЭВН) предназначен для обеспечения горячей водой бытовых и промышленных объектов, имеющих магистраль хо-
лодного водоснабжения с необходимыми параметрами.
ЭВН должен эксплуатироваться в закрытых отапливаемых помещениях и не
предназначен для работы в непрерывно проточном режиме.
Электроводонагреватель (далее по тексту - ЭВН) предназначен для обеспече-
ния горячей водой бытовых и промышленных объектов, имеющих водопровод хо-
лодной воды с давлением не менее 0,05 МПа и не более 0,7 МПа.
2. КОМПЛЕКТ ПОСТАВКИ
1. Водонагреватель ……........................................1 шт.

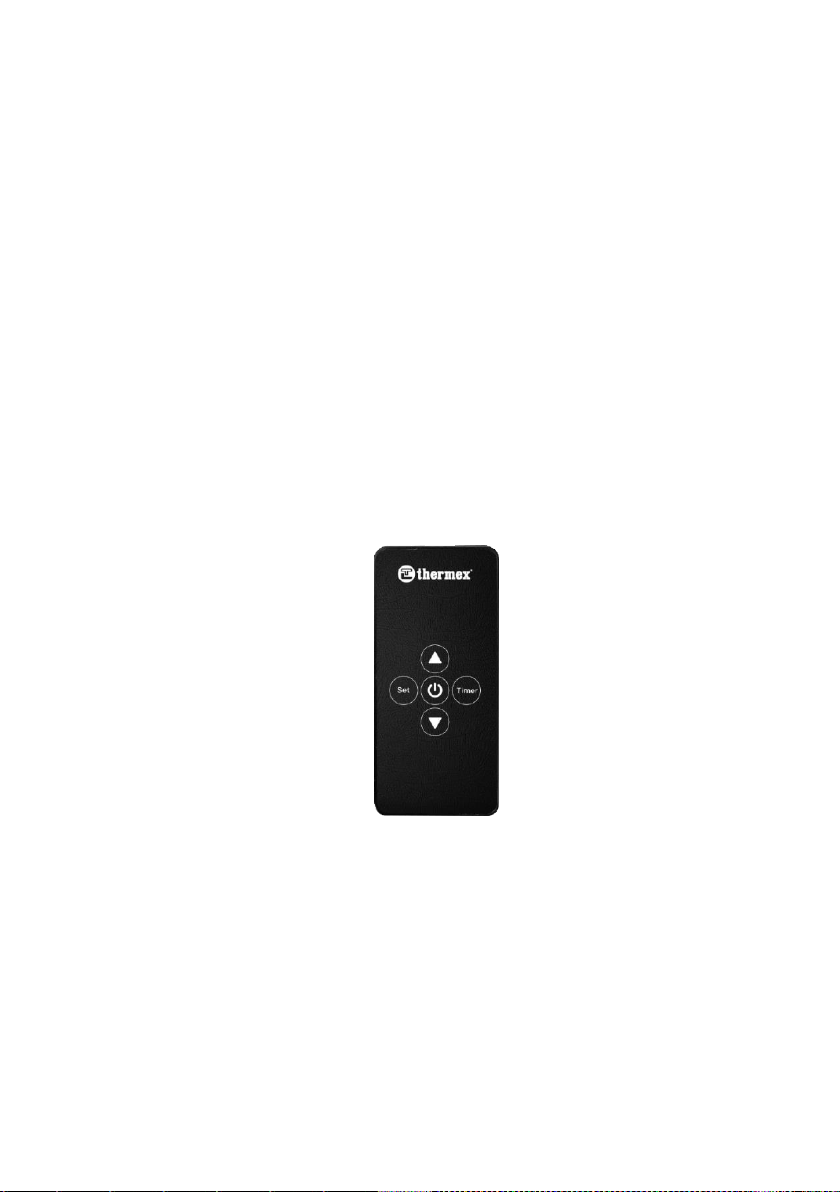

2. Пульт дистанционного управления…………....1 шт.
3. Предохранительный клапан типа GP...............1 шт.
4. Руководство по эксплуатации...........................1 шт.
5. Упаковка..............................................................1 шт.
6. Анкеры для крепежа...........................................1 комплект
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания всех типов и моделей ЭВН должно находиться в пределах 230 В ±10%. Частота питающей электросети 50Гц ± 1 %. Объем внутреннего
бака и мощность нагревательного элемента указаны в идентификационной таб-
личке на корпусе прибора. Резьба патрубков входа и выхода воды – G1/2.
2
Изготовитель оставляет за собой право на внесение изменений в комплектацию, конструкцию и характеристики водонагревателя без предварительного уве-
домления.
Таблица 1
Маркировка
Усредненное
время нагрева на
ΔТ=45°С при мощ-
ности 2,0 кВт
Постоян-
ные суточ-
ные по-
тери,
кВт⋅ч/сут
Фактическое годовое
потребление электро-
энергии, кВт⋅ч
ID 30 V (pro)
50 мин
0,75
273,9
ID 50 V (pro)
1 ч 25 мин
0,96
348,9
ID 80 V (pro)
2 ч 10 мин
1,01
368,2
ID 100 V (pro)
2 ч 45 мин
1,04
378,2
ID 50 H (pro)
1 ч 25 мин
0,96
348,9
ID 80 H (pro)
2 ч 10 мин
1,01
368,2
ID 100 H (pro)
2 ч 45 мин
1,04
378,2
4. ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ ЭВН
Внутренний бак изготавливается из высококачественной нержавеющей стали
с содержанием титана, что обеспечивает высокую коррозионную стойкость и, как
следствие, длительный срок эксплуатации. Пространство между внешним корпу-
сом и внутренним баком заполнено пенополиуретаном - современной, экологиче-
ски чистой теплоизоляцией, обладающей наилучшими характеристиками тепло-

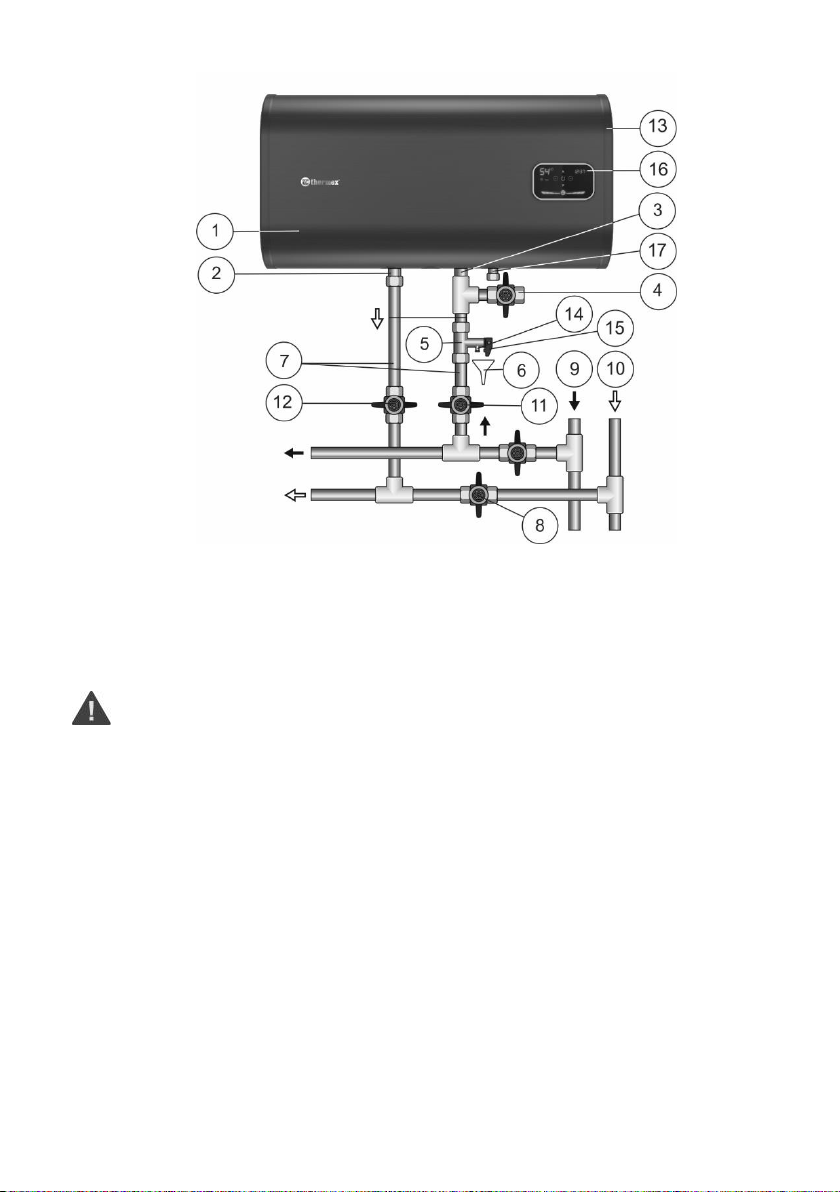

сбережения. Модели Flat Diamond Touch Pro (ID PRO) имеют два резьбовых па-

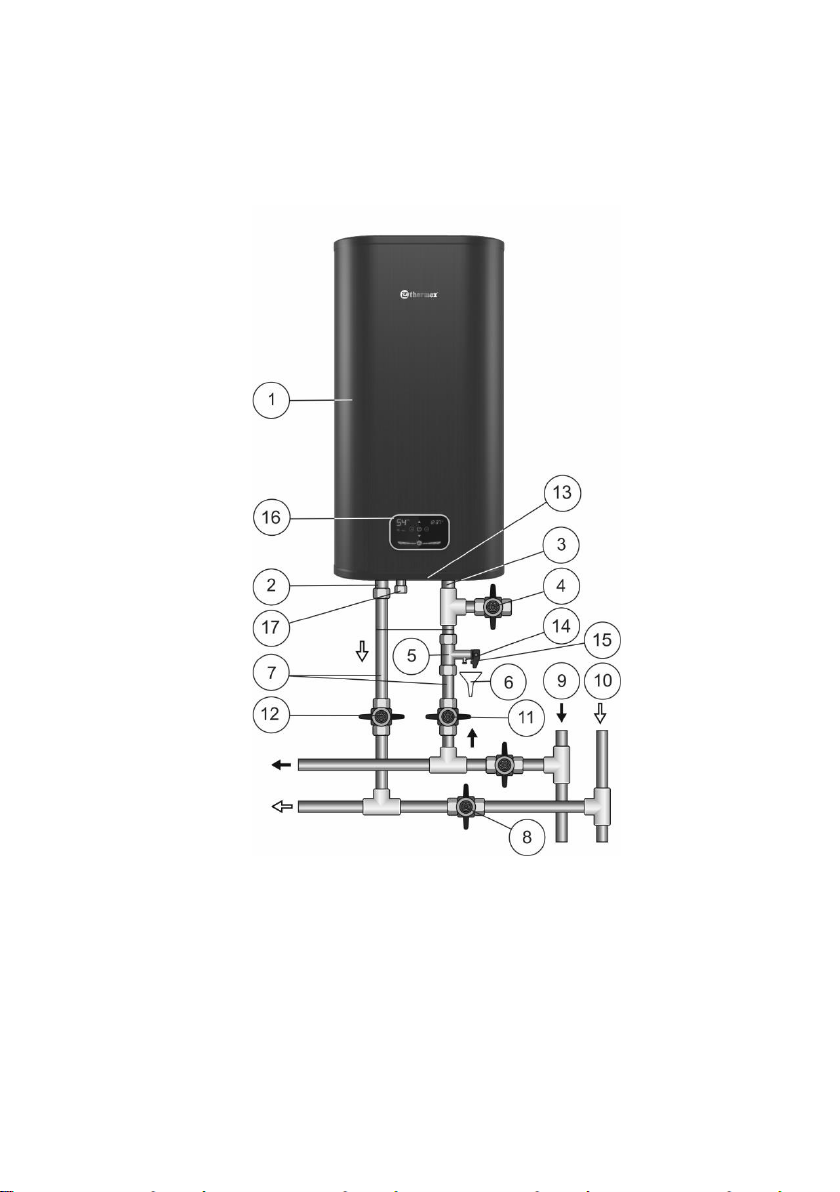

трубка: для входа холодной воды (Рис. 1, п. 3) с синим кольцом и выхода горячей
воды (Рис. 1, п. 2) - с красным кольцом. На лицевой стороне ЭВН во всех моделях

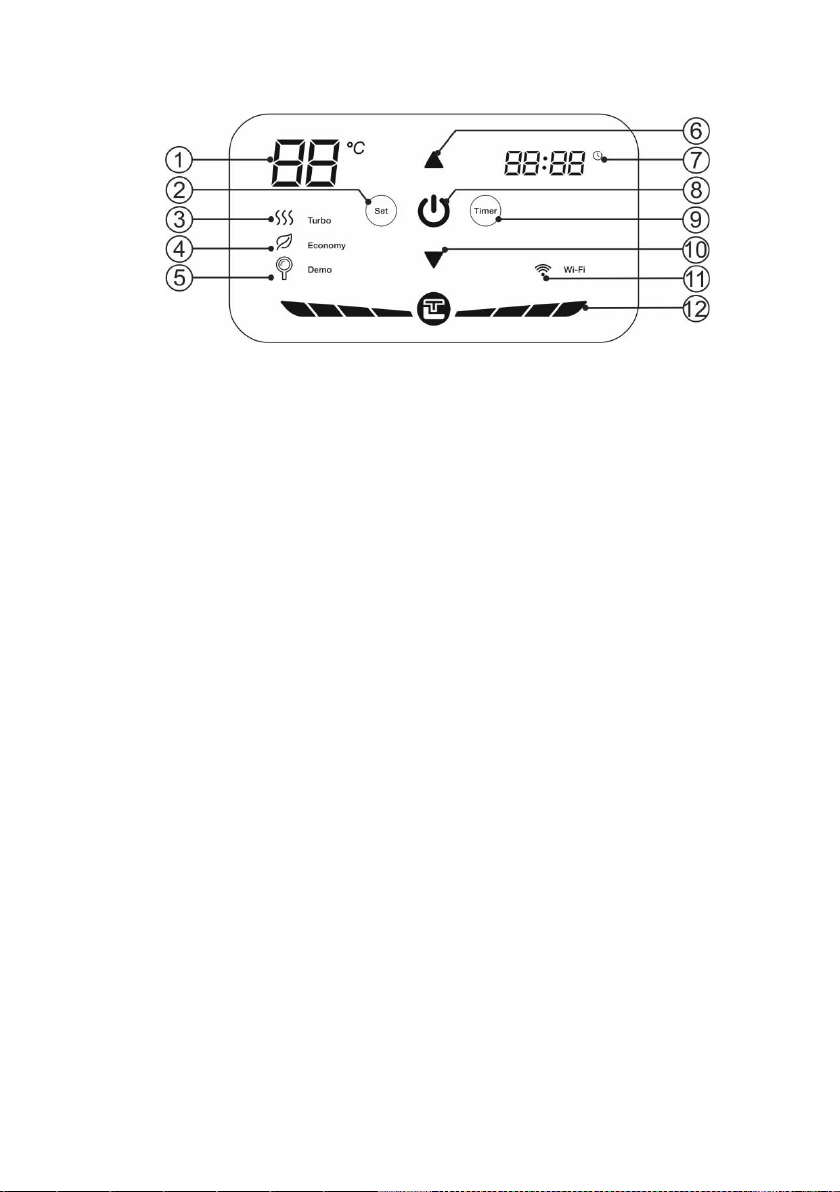

находится панель управления (Рис. 1, п. 16).
На съемном фланце смонтированы трубчатый электронагреватель (ТЭН) и
датчики термостата и термовыключателя. ТЭН служит для нагрева воды и управ-
ляется термостатом, который имеет плавную регулировку температуры до +75°С.

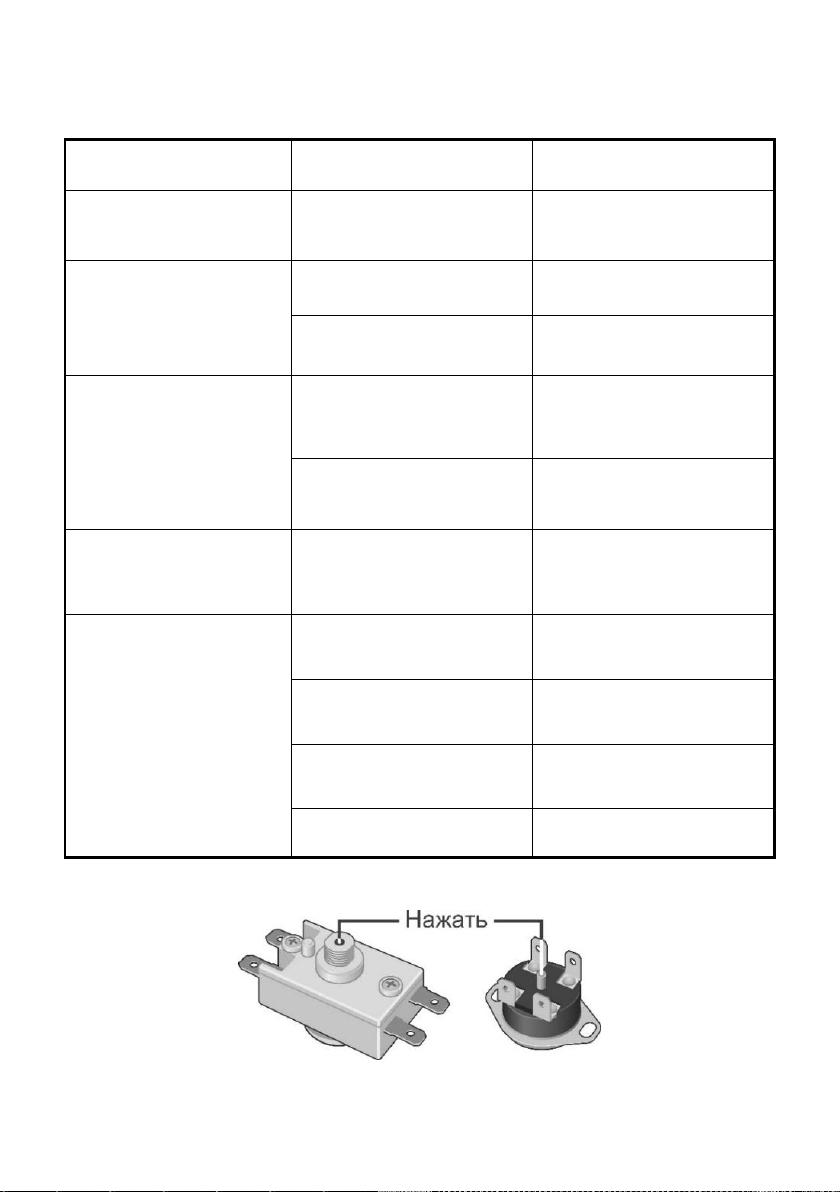

Термовыключатель служит для предохранения ЭВН от перегрева и отключает ТЭН
от сети при превышении температуры воды свыше +95°С (Рис. 5).
На электрическом шнуре прибора опционно смонтировано УЗО, обеспечивающее отключение ЭВН от сети электропитания при утечке или пробое напряжения
питания на заземленные элементы прибора.
3
Предохранительный клапан (Рис. 1, п. 5) выполняет функции обратного клапана, препятствуя попаданию воды из водонагревателя в водопроводную сеть в
случаях падения в последней давления и в случаях возрастания давления в баке
при сильном нагреве воды, а также функции защитного клапана, сбрасывая избыточное давление в баке при сильном нагреве воды. Во время работы водонагре-
вателя вода может просачиваться из выпускной трубы предохранительного кла-
пана для сброса излишнего давления, что происходит в целях безопасности водо-
нагревателя. Эта выпускная труба должна оставаться открытой для атмосферы и
быть установлена постоянно вниз и в незамерзающей окружающей среде.
Необходимо обеспечить отвод воды из выпускной трубы предохранительного
клапана (Рис. 1, п. 14) в канализацию, предусмотрев при монтаже ЭВН соответ-
ствующий дренаж (Рис. 1, п. 6).
Необходимо регулярно (не реже одного раза в месяц) проводить слив неболь-
шого количества воды через выпускную трубу предохранительного клапана в канализацию для удаления известковых осадков и для проверки работоспособности
клапана. Для открывания клапана он снабжен ручкой (Рис. 1, п. 15). Необходимо
следить, чтобы во время работы ЭВН эта ручка находилась в положении, закры-
вающем слив воды из бака.
5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Электрическая безопасность ЭВН гарантирована только при наличии эффективного заземления, выполненного в соответствии с действующими правилами
монтажа электроустановок.
Сантехническая подводка и запорная арматура должны соответствовать пара-
метрам водопроводной сети и иметь необходимые сертификаты качества.
При монтаже и эксплуатации ЭВН не допускается:
подключать электропитание, если ЭВН не заполнен водой;
снимать защитную крышку при включенном электропитании;
использовать ЭВН без заземления;
включать ЭВН в водопроводную сеть с давлением больше 0,75 МПа;
подключать ЭВН к водопроводу без предохранительного клапана;
сливать воду из ЭВН при включенном электропитании;
использовать запасные части, не рекомендованные Производителем;
использовать воду из ЭВН для приготовления пищи;
использовать воду, содержащую механические примеси (песок, мелкие
камни), которые могут привести к нарушению работы ЭВН и предохрани-
тельного клапана;
изменять конструкцию и установочные размеры кронштейнов ЭВН.
Температура окружающей среды, в которой эксплуатируется ЭВН, должна
находиться в пределах от 3ºС до 40ºС. Замерзание воды в ЭВН при отрицательных
температурах приводит к выходу его из строя, что не является гарантийным случаем.
4
ВНИМАНИЕ! Следует обращать внимание детей на то, чтобы они не
играли с ЭВН. ЭВН не предназначен для эксплуатации лицами (включая детей) с ограниченными физическими, осязательными или психическими способностями, а также лицами, не умеющими пользоваться ЭВН, за исключением случаев, когда это происходит под
наблюдением или согласно инструкциям от лиц, отвечающих за безопасность ЭВН.
6. УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Все монтажные, сантехнические и электромонтажные работы должны прово-
диться квалифицированным персоналом.
Рекомендуется устанавливать ЭВН максимально близко от места использова-
ния горячей воды, чтобы сократить потери тепла в трубах.
При сверлении (выполнении) отверстий в стене, следует учитывать проходящие в ней кабели, каналы и трубы. При выборе места монтажа необходимо учитывать общий вес ЭВН заполненного водой. Стену и пол со слабой грузоподъемно-
стью необходимо соответственно укрепить.
ЭВН подвешивается за кронштейны корпуса на крюки анкеров, закрепляемые
в стене. Монтаж крюков в стене должен исключать самопроизвольное перемеще-
ние по ним кронштейнов ЭВН.
Для обслуживания ЭВН расстояние от защитной крышки до ближайшей по-
верхности в направлении оси съемного фланца должно быть не менее 30 сантиметров для всех моделей.
ВНИМАНИЕ! Во избежание причинения вреда имуществу потребителя и (или) третьих лиц в случае неисправностей системы горячего
водоснабжения, необходимо производить монтаж ЭВН в помещениях, имеющих гидроизоляцию полов и дренаж в канализацию, и ни
в коем случае не размещать под ЭВН предметы, подверженные воздействию воды. При размещении ЭВН в незащищенных помещениях
необходимо установить под ЭВН защитный поддон с дренажем в канализацию.
В случае размещения ЭВН в местах, труднодоступных для проведения технического и гарантийного обслуживания (антресоли, ниши, межпотолочные пространства и т.п.) демонтаж и монтаж ЭВН осуществляется потребителем самосто-
ятельно, либо за его счет.
Примечание: защитный поддон не входит в комплект поставки ЭВН.
