Thermex IC 10 U User manual
Руководство по эксплуатации
User manual
RU
Модели
Models
Серия
Series
Inox Cask
Электрический накопительный
водонагреватель
Electric storage water heater
IC 10 O 10 U 15 O 15 U
www.thermex.ru
1
ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ
ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ НАСТОЯЩЕЕ РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Поздравляем Вас с приобретением электроводонагревателя THERMEX. Выражаем уверенность в том, что широкий ассортимент наших электроводонагревателей удовлетворит любые Ваши потребности. Применение современных технологий и материалов высочайшего качества при изготовлении приборов определили популярность и доверие к торговой марке THERMEX. Наши электроводонагреватели опционно снабжены устройством защитного отключения (УЗО),
обеспечивающим Вам полную электробезопасность при эксплуатации.
Электроводонагреватели THERMEX разработаны и изготовлены в строгом
соответствии с международными стандартами, гарантирующими надежность и
безопасность эксплуатации.
Настоящее руководство распространяется на модели THERMEX серии Inox
Cask (IC). Наименование модели приобретенного Вами водонагревателя указано
в разделе «Отметка о продаже» и в идентификационной табличке на корпусе при-
бора.
1. НАЗНАЧЕНИЕ
Электроводонагреватель (далее по тексту ЭВН) предназначен для обеспечения горячей водой бытовых и промышленных объектов, имеющих магистраль хо-
лодного водоснабжения с необходимыми параметрами.
ЭВН должен эксплуатироваться в закрытых отапливаемых помещениях и не
предназначен для работы в непрерывно проточном режиме.
Электроводонагреватель (далее по тексту - ЭВН) предназначен для обеспече-
ния горячей водой бытовых и промышленных объектов, имеющих водопровод
холодной воды с давлением не менее 0,05 МПа и не более 0,7 МПа.
2. КОМПЛЕКТ ПОСТАВКИ
Электроводонагреватель
- 1 шт.
Предохранительный клапан типа GP
- 1 шт.
Руководство по эксплуатации
- 1 шт.
Упаковка
- 1 шт.
2
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания всех типов и моделей ЭВН должно находиться в пределах 230 В ±10%. Частота питающей электросети 50Гц ± 1 %. Объем внутреннего
бака и мощность нагревательного элемента указаны в идентификационной таб-
личке на корпусе прибора. Диаметр резьбы патрубков входа и выхода воды –
G1/2.
Изготовитель оставляет за собой право на внесение изменений в комплектацию, конструкцию и характеристики водонагревателя без предварительного уве-
домления.
Таблица 1
Маркировка
Усредненное
время нагрева на
ΔТ=45°С при
мощности 1,5 кВт
Постоянные су-
точные потери,
кВт⋅ч /сут
Фактическое го-
довое потребление
электроэнергии,
кВт⋅ч
THERMEX IC 10 O
28 мин.
0,6
219,0
THERMEX IC 10 U
28 мин.
0,6
219,0
THERMEX IC 15 O
32 мин.
0,7
255,5
THERMEX IC 15 U
32 мин.
0,7
255,5
4. ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ ЭВН
Внутренний бак изготавливается из высококачественной нержавеющей стали
с содержанием титана, что обеспечивает высокую коррозионную стойкость и, как
следствие, длительный срок эксплуатации. Пространство между внешним корпу-
сом и внутренним баком заполнено пенополиуретаном - современной, экологиче-
ски чистой теплоизоляцией, обладающей наилучшими характеристиками тепло-

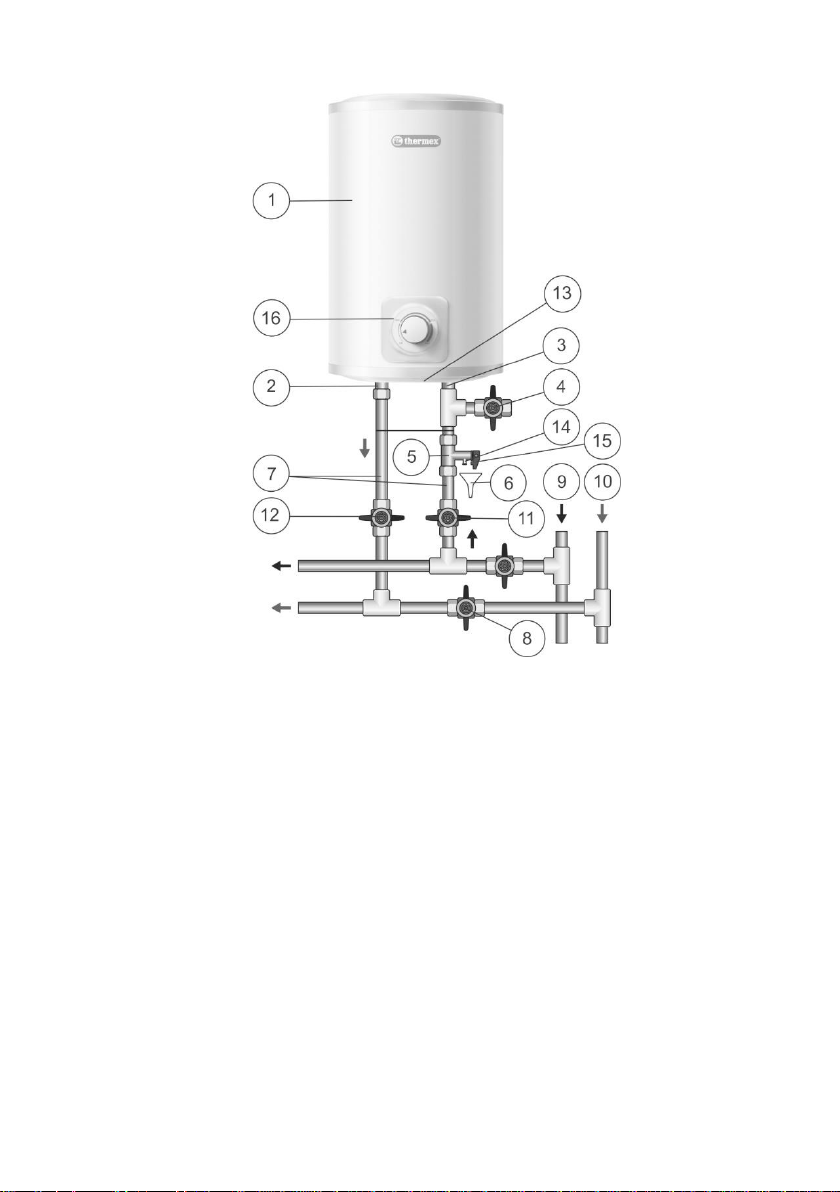

сбережения. Модели IC имеют два резьбовых патрубка: для входа холодной воды
(Рис. 1, п. 3) с синим кольцом и выхода горячей воды (Рис. 1, п. 2) - с красным

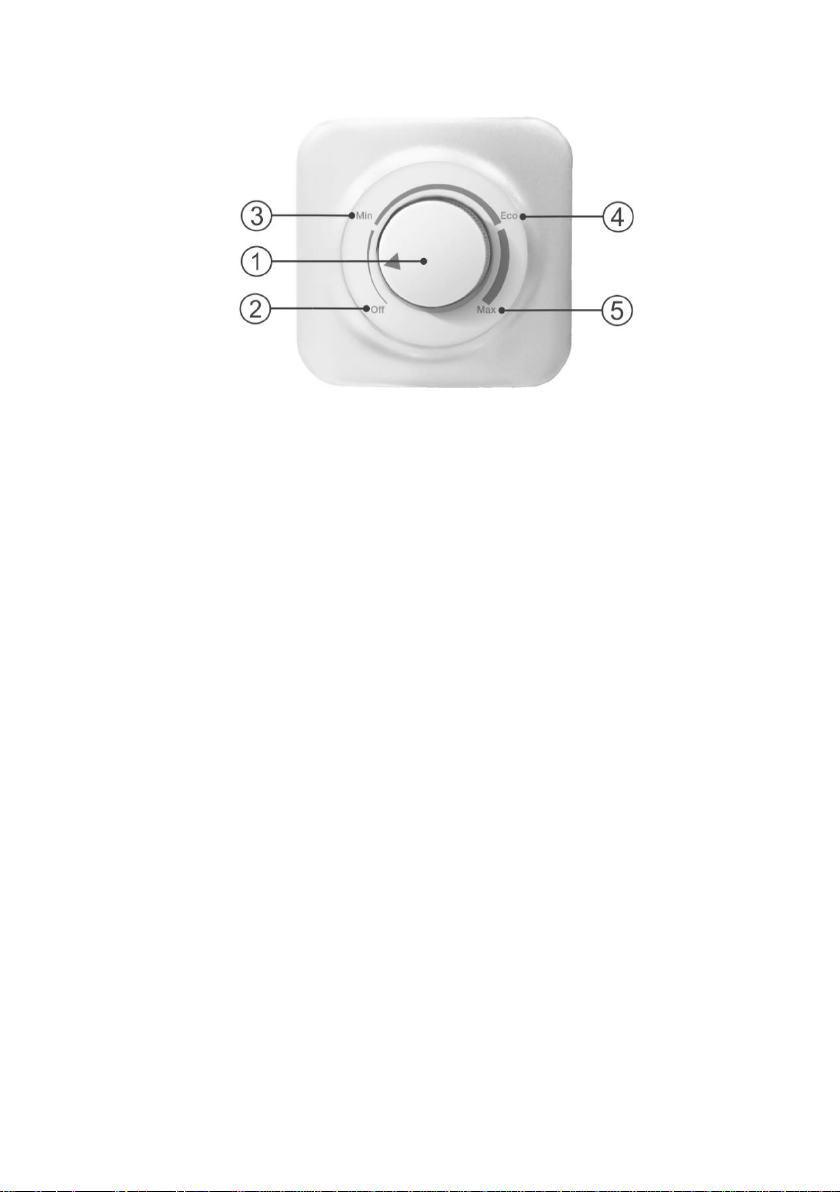

кольцом. На лицевой стороне ЭВН, во всех моделях, находится панель управле-
ния (Рис. 1, п. 16).
На съемном фланце смонтированы трубчатый электронагреватель (ТЭН) и
датчики термостата и термовыключателя. ТЭН служит для нагрева воды и управ-
ляется термостатом, который имеет плавную регулировку температуры до +75°С.

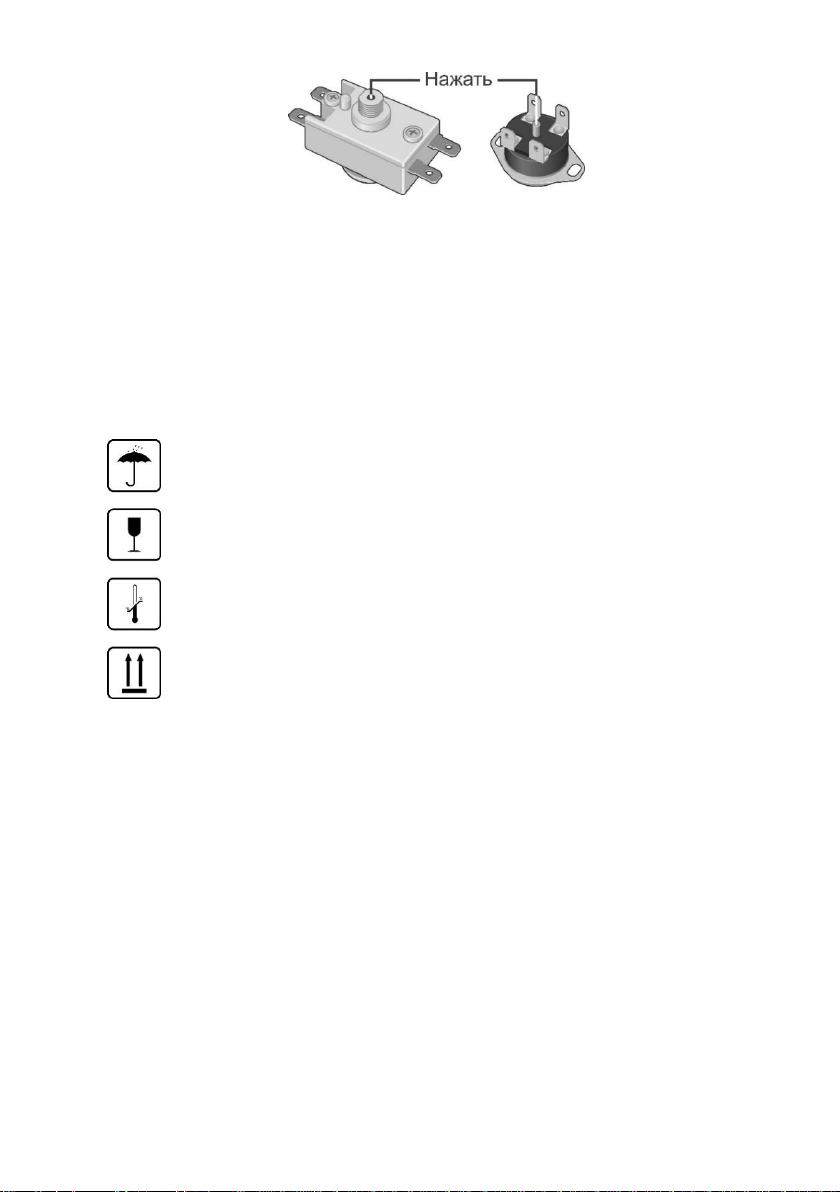

Термовыключатель служит для предохранения ЭВН от перегрева и отключает
ТЭН от сети при превышении температуры воды свыше +95°С (Рис. 3).
3
На электрическом шнуре прибора опционно смонтировано УЗО, обеспечивающее отключение ЭВН от сети электропитания при утечке или пробое напряже-
ния питания на заземленные элементы прибора.
Предохранительный клапан (Рис. 1, п. 5) выполняет функции обратного клапана, препятствуя попаданию воды из водонагревателя в водопроводную сеть в
случаях падения в последней давления и в случаях возрастания давления в баке
при сильном нагреве воды, а также функции защитного клапана, сбрасывая избы-
точное давление в баке при сильном нагреве воды. Во время работы водонагрева-
теля вода может просачиваться из выпускной трубы предохранительного клапана
для сброса излишнего давления, что происходит в целях безопасности водонагре-
вателя. Эта выпускная труба должна оставаться открытой для атмосферы и быть
установлена постоянно вниз и в незамерзающей окружающей среде.
Необходимо обеспечить отвод воды из выпускной трубы предохранительного
клапана (Рис. 1, п. 14) в канализацию, предусмотрев при монтаже ЭВН соответ-
ствующий дренаж (Рис. 1, п. 6).
Необходимо регулярно (не реже одного раза в месяц) проводить слив неболь-
шого количества воды через выпускную трубу предохранительного клапана в канализацию для удаления известковых осадков и для проверки работоспособности
клапана. Для открывания клапана он снабжен ручкой (Рис. 1, п. 15). Необходимо
следить, чтобы во время работы ЭВН эта ручка находилась в положении, закры-
вающем слив воды из бака.
5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Электрическая безопасность ЭВН гарантирована только при наличии эффективного заземления, выполненного в соответствии с действующими правилами
монтажа электроустановок.
Сантехническая подводка и запорная арматура должны соответствовать па-
раметрам водопроводной сети и иметь необходимые сертификаты качества.
При монтаже и эксплуатации ЭВН не допускается:
подключать электропитание, если ЭВН не заполнен водой;
снимать защитную крышку при включенном электропитании;
использовать ЭВН без заземления;
включать ЭВН в водопроводную сеть с давлением больше 0,7 МПа;
подключать ЭВН к водопроводу без предохранительного клапана;
сливать воду из ЭВН при включенном электропитании;
использовать запасные части, не рекомендованные Производителем;
использовать воду из ЭВН для приготовления пищи;
использовать воду, содержащую механические примеси (песок, мелкие
камни), которые могут привести к нарушению работы ЭВН и предохра-
нительного клапана.
изменять конструкцию и установочные размеры кронштейнов ЭВН.
4
Температура окружающей среды, в которой эксплуатируется ЭВН, должна
находиться в пределах от 3ºС до 40ºС. Замерзание воды в ЭВН при отрицательных
температурах приводит к выходу его из строя, что не является гарантийным случаем.
Следует обращать внимание детей на то, чтобы они не играли с ЭВН.
ЭВН не предназначен для эксплуатации лицами (включая детей) с
ограниченными физическими, осязательными или психическими
способностями, а также лицами, не умеющими пользоваться ЭВН, за
исключением случаев, когда это происходит под наблюдением или
согласно инструкциям от лиц, отвечающих за безопасность ЭВН.
6. УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Все монтажные, сантехнические и электромонтажные работы должны прово-
диться квалифицированным персоналом.
7. РАЗМЕЩЕНИЕ И УСТАНОВКА
Установка ЭВН производится в соответствии с маркировкой, указанной на
корпусе, и следующей таблицей:
Маркировка
Объем
Размещение
THERMEX IC 10 O
10 литров
над раковиной, вертикальное, патрубки
вниз
THERMEX IC 10 U
10 литров
под раковиной, вертикальное, патрубки
вверх
THERMEX IC 15 O
15 литров
над раковиной, вертикальное, патрубки
вниз
THERMEX IC 15 U
15 литров
под раковиной, вертикальное, патрубки
вверх
Рекомендуется устанавливать ЭВН максимально близко от места использова-
ния горячей воды, чтобы сократить потери тепла в трубах.
При сверлении (выполнении) отверстий в стене, следует учитывать проходящие в ней кабели, каналы и трубы. При выборе места монтажа необходимо учитывать общий вес ЭВН заполненного водой. Стену и пол со слабой грузоподъем-
ностью необходимо соответственно укрепить.
ЭВН подвешивается за кронштейны корпуса на крюки анкеров, закрепляемые
в стене. Монтаж крюков в стене должен исключать самопроизвольное перемеще-
ние по ним кронштейнов ЭВН.
