BREST

DANSK NORSK SVENSKA SUOMI ESPAÑOL ENGLISH

BETJENINGSVEJL EDNING

Brukervejledning Bruksanvisning Käyttöohje Instrucciones de uso Instruction manual

Page 2

Page 3

INDHOLDSFORTEGNELSE

B 513051068230012017

THERMEX

INDHOLDSFORTEGNELSE

Dansk

Norsk

Svenska

Suomi

Español

English

BREST

Page 4

DANSK

INDHOLD

THERMEX BREST

B 513051068230012017

Generel advarsel

Brug af emhætten

Vedligehold og rengøring

Service

Miljøhensyn

Page 5

DANSK

B 513051068230012017

THERMEX

GENEREL ADVARSEL

• Emhætten er udviklet og produceret i henhold til DS/EN 60335-1.

• Denne emhætte er kun beregnet til brug i private hjem. Hvis den benyttes til andre formål, bortfalder reklamationsretten.

• Al installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.

• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.

FØR MONTERING/IBRUGTAGNING

• Kontrollér emhætten for transportskader, fejl og mangler straks ved modtagelsen.

• Transportskader anmeldes straks ved modtagelse til transportﬁrma og Thermex.

• Fejl og mangler skal anmeldes til Therme x inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.

BREST

sugeevne.

• Forskellige materialer kræver forskellige rawlplugs og skruer. Brug rawlplugs og skruer der passer til det materiale emhætten skal monteres i.

• Hvis ikke anvisningerne for montering af skruer og beslag følges, kan det medføre elektrisk stød.

• Minimumsafstanden til gaskogeplader fra brænderkant til undersiden af emhætten SKAL være 65 cm i henhold til EN 60335-2-31.

• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at afstanden mellem kogeplade og emhætte er mellem 50 cm og 70 cm for at sikre maksimal sugeevne.

• Kontrollér altid den angivne mindsteafstand mellem kogeplade og emhætte i vejledningen til kogepladen. Hvis denne vejledning angiver en større afstand, end den af Thermex anbefalede, SKAL forskrifterne for kogepladen overholdes.

• For loftsintegrerede modeller anbefaler Thermex, at afstanden mellem kogeplade og emhætte ikke overstiger 3 meter.

GENEREL ADVARSEL

MONTERING

• Emhætten er beregnet til drift ved 230 Volt ±10%~ 50 HZ i henhold til EN 50160

• Tilslut emhætten med den påmonterede stikprop. BEMÆRK: Er der jordtilslutning på stikproppen, SKAL emhætten forbindes til jord.

• For modeller med ekstern motor gælder det, at der IKKE må anvendes fælles nul ved installation af emhætte og motor, da dette vil påvirke styringen.

• Ved brug af en ekstern motor fra en anden leverandør SKAL det sikres, at motoren er brugbar sammen med den valgte emhætte. Ellers vil reklamationsretten på emhætten bortfalde.

• Tilslut ikke strøm til emhætten før monteringen er fuldført.

• Luften må ikke ledes fra emhætten ud i et rør, der bruges til aftræk fra apparater, der anvender gas eller andre brændbare materialer, men skal have et separat aftræk.

• Den nationale lovgivning, bygningsreglementer o.l. vedrørende udledning af luften skal overholdes.

• Benyt altid den oprindelige aftræksdimension. Ved reduktion af aftræksstørrelsen mindskes ydeevnen og lydniveauet forhøjes.

• Aftrækket fra emhætten ud til det fri bør være kortest muligt, for at få størst mulig eekt af emhætten.

• Antallet af bøjninger på aftrækket bør minimeres mest muligt for at få størst mulig eekt af emhætten.

• Thermex anbefaler, at der altid anvendes lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.

• Thermex anbefaler, at der ved brug af ﬂexslange anvendes en lyddæmper for at minimere lydniveauet

• Ved brug af ﬂexslange skal det altid sikres, at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal

EMHÆTTENS BRUG

• Læs altid denne vejledning grundigt igennem INDEN anvendelsen af emhætten påbegyndes.

• Gem altid denne vejledning til senere brug.

• Afbryd altid strømforsyningen til emhætten forud for rengøring, vedligehold eller reparation.

• Reparer eller udskift ikke nogen af emhættens dele, medmindre det udtrykkeligt er anbefalet i betjeningsvejledningen.

• Al form for reparation skal udføres af en faguddannet teknikker.

• Emhætten må kun benyttes af børn under 8 år, personer med fysiske, psykiske eller sensoriske funktionsnedsættelser, samt personer der mangler erfaring eller viden, såfremt disse personer er under opsyn, eller har modtaget den nødvendige oplæring i at kunne anvende emhætten på en sikker måde.

• Børn skal være under opsyn, således at de ikke leger med emhætten.

• Rengøring og vedligehold må kun udføres af børn, hvis de er under opsyn.

• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.

• Fedt og støvrester samles i ﬁlteret og kan risikere at antænde ved mangelfuld rengøring.

• Emhætten bør rengøres både ud vendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overﬂader.

• Hvis emhætten anvendes samtidigt med apparater der anvender gas eller andre brændbare materialer, skal der være tilstrækkelig ventilation af rummet.

• Flambér ALDRIG under emhætten.

• Emhættens dele kan blive varme ved brug af kogepladen.

Page 6

DANSK

THERMEX BREST

BRUG AF EMHÆTTEN

Denne emhætte har:

• LED-lys

• Boostfunktion

• Efterløb

• Filterrensindikator

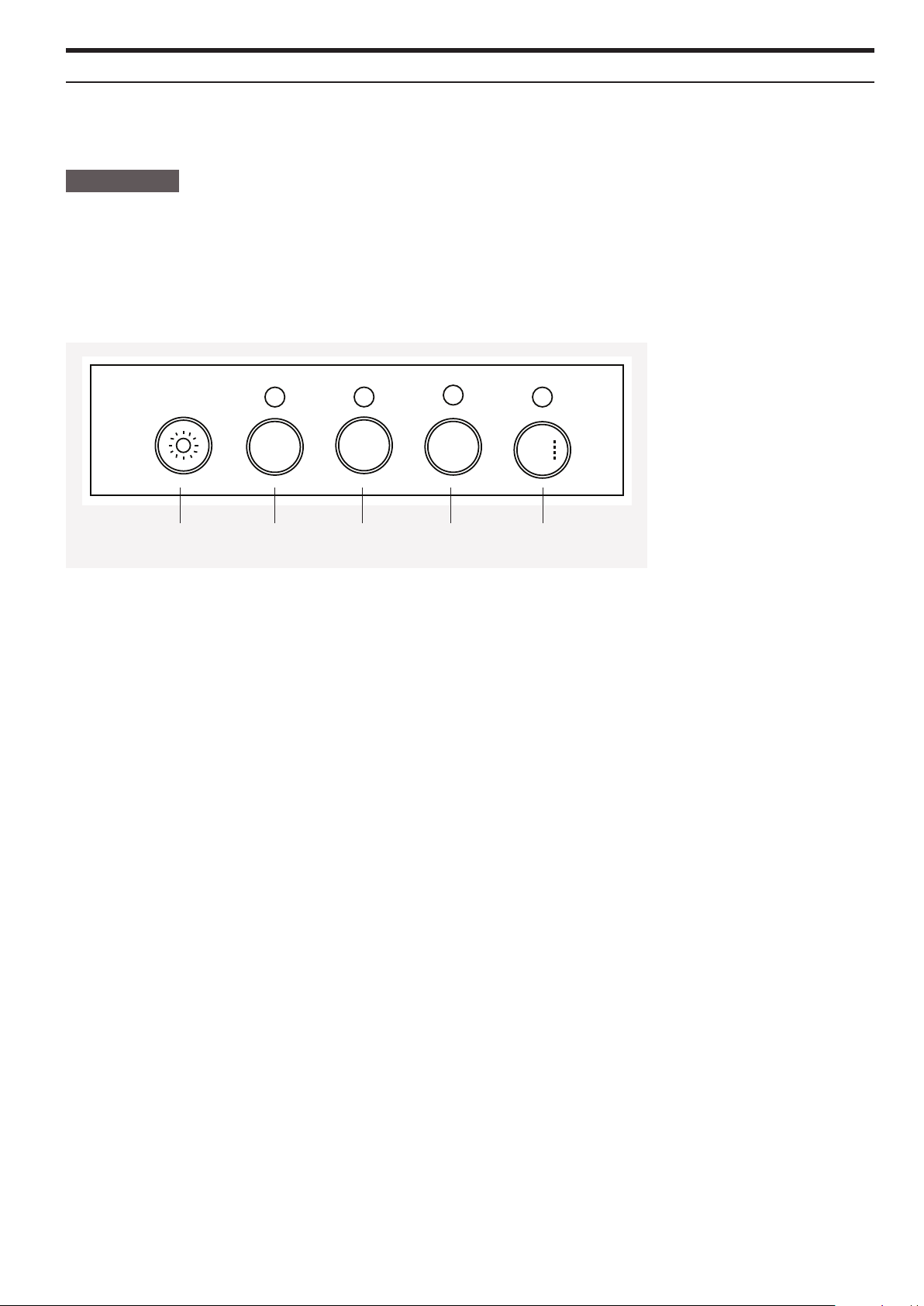

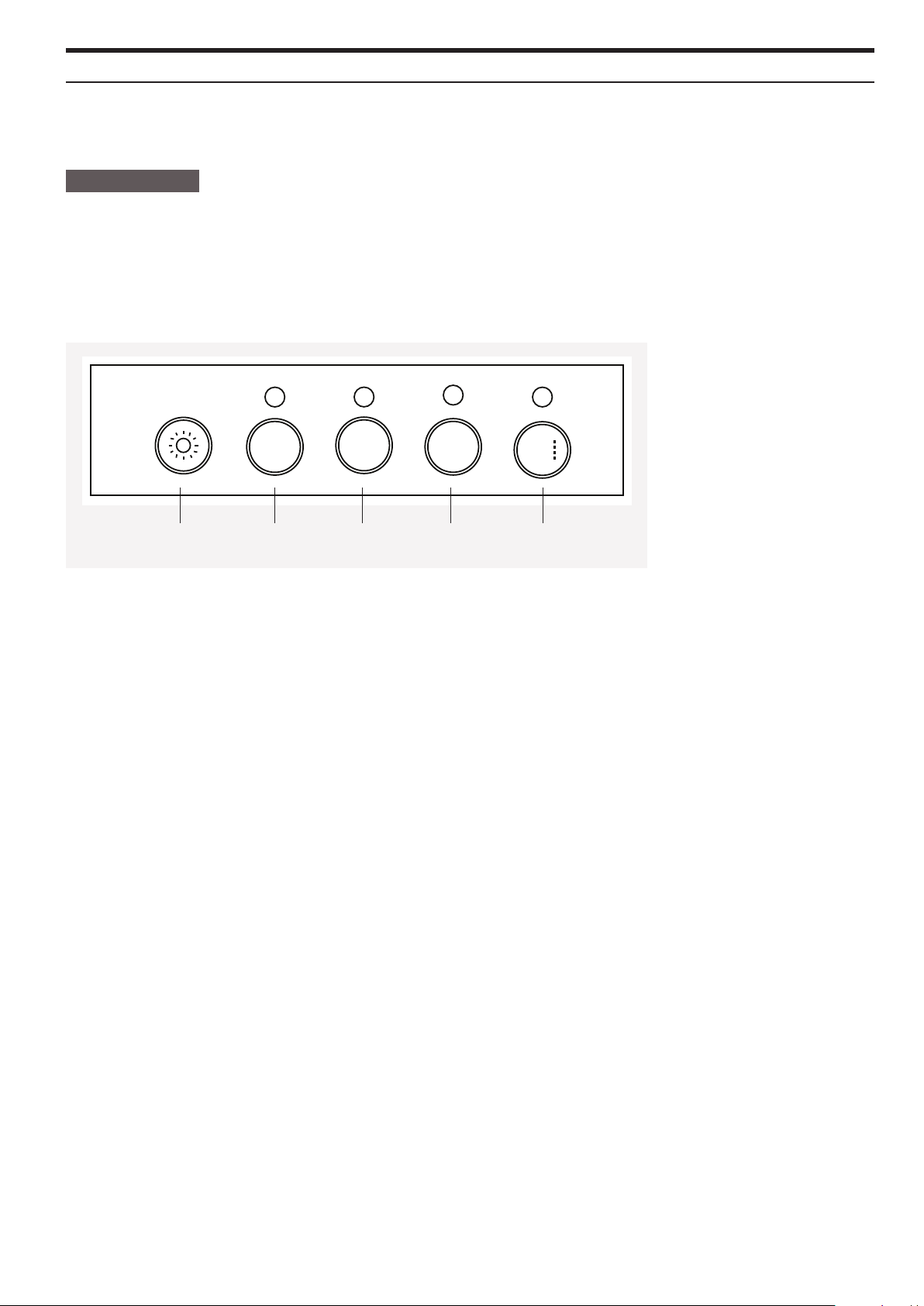

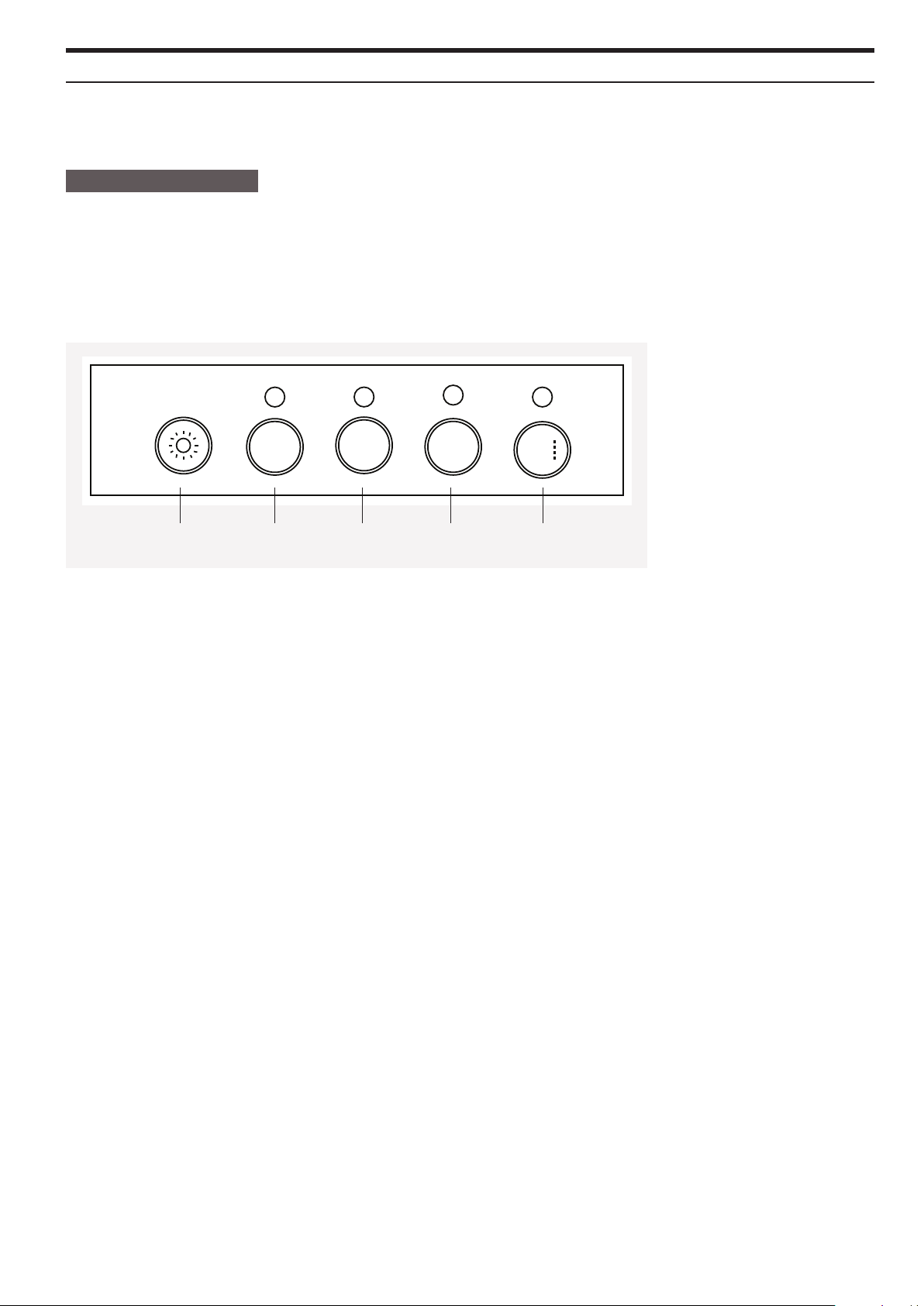

BETJENINGSPANEL

1. Tænd/sluk lys

O-I

III

2. Tænd/sluk udsugning

3. Trin 2

4. Trin 3

5. Trin 4 (Boostfunktion)

B 513051068230012017

1 2 3 54

Når en funktion er aktiveret, vil dioden over knappen lyse.

UDSUGNING Motoren aktiveres ved at trykke på knappen tænd/sluk udsugning. Motoren starter altid på trin 1. Motorhastigheden øges ved at trykke på knappen til den hastighed, der ønskes. Dioden over knappen for den valgte hastighed vil lyse bortset fra trin 4, læs mere i afsnittet BOOSTFUNKTION.

Motoren kan kun slukkes fra trin 1. For at slukke motoren trykkes på knappen tænd/sluk udsugning, når emhætten står på trin 1.

BOOSTFUNKTION Trin 4 er en boostfunktion. Emhætten vil køre på trin 4 i ca. 5 min. hvorefter den automatisk vil falde ned på trin 3. Når boostfunktonen er aktiveret, vil dioden over knappen trin 4 blinke.

LYS Lyset i emhætten tændes og slukkes ved at trykke på knappen tænd/sluk lys. Lyset kan tændes uafhængigt af, om motoren er aktiveret.

EFTERSUG Eftersug betyder, at motoren vil stoppe automatisk et givent antal minutter efter, at funktionen er aktiveret. Eftersuget kører på den valgte hastighed i 5, 10 eller 15 min.

For at ef tersug kan aktiveres skal udsugningen på emhætten være tændt. Eftersuget aktiveres ved, at holde knappen tænd/sluk udsugning inde, til alle dioderne begynder at blinke. Herefter vælges tiden. Ønskes det at motoren skal stoppe efter 5 min, trykkes på knappen trin 1, skal emhætten køre i 10 min. trykkes på knappen trin 2, og skal emhætten køre i 15 min. trykkes på knappen trin 3. Dioden over den knap der er anvendt til at vælge tiden med, vil blinke, mens dioden for hastigheden vil lyse konstant.

Når eftersuget er aktiveret kan hastigheden reguleres, og emhætten vil stadig slukkes efter den valgte tidsperiode. Vær dog opmærksom på, at hvis boostfunktionen aktiveres, vil eftersuget afbrydes.

Eftersuget kan til enhver tid afbrydes ved at slukke for emhætten.

RECIRKULATION Emhætten kan anvendes til recirkulation. Dette bruges i køkkener og ved placeringer, hvor der typisk ikke er aftræksmulighed til det fri. Luften suges først gennem fedtﬁlteret og herefter et ﬁlter med aktivt kul, der erner lugte. BEMÆRK: Der skal anvendes et recirkulationsﬁlter, som monteres bag på stålﬁlteret. Recirkulationsﬁlteret medfølger ikke ved køb af emhætten, men kan tilkøbes på varenummer 535.05.6100.9.

Page 7

DANSK

B 513051068230012017

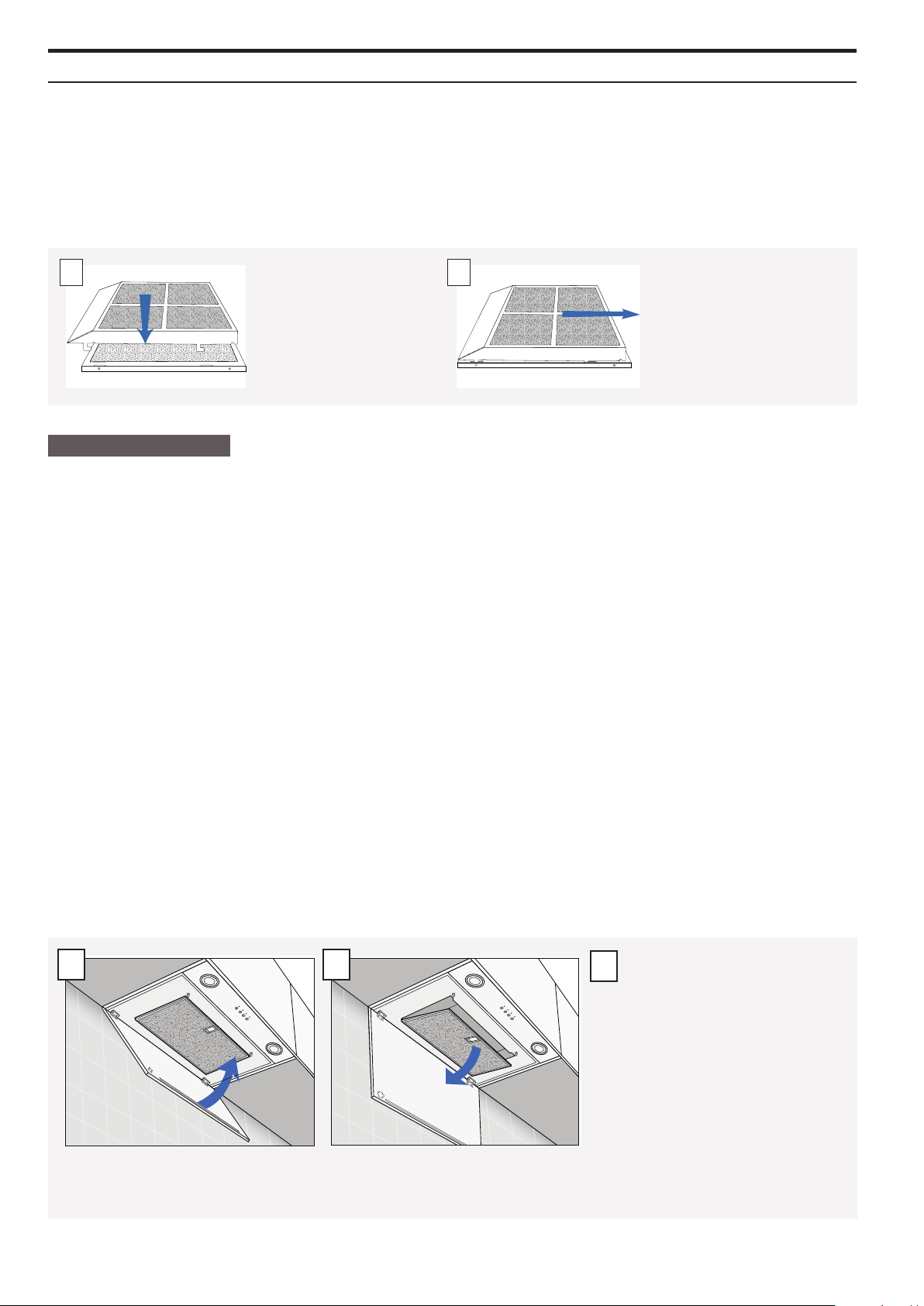

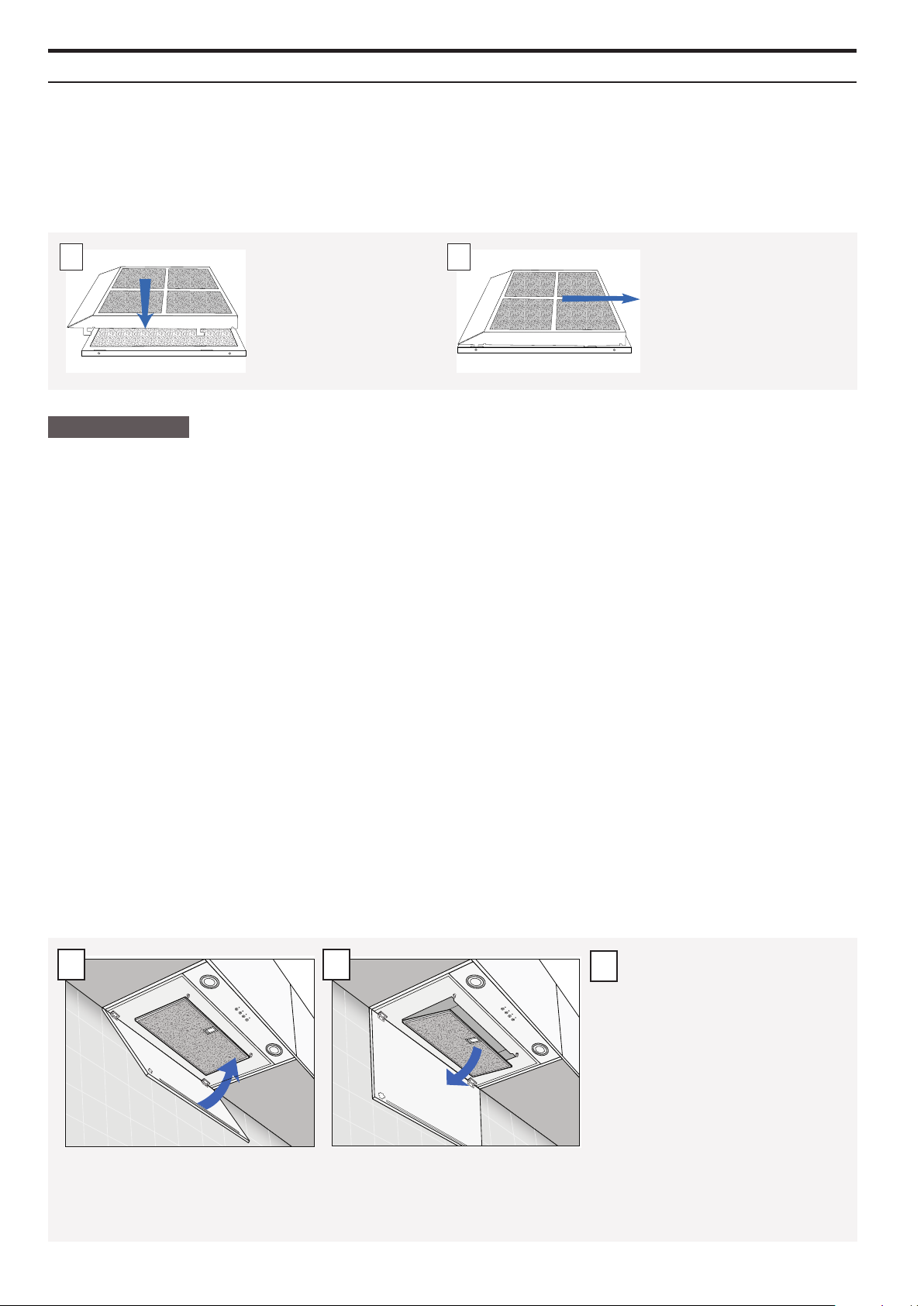

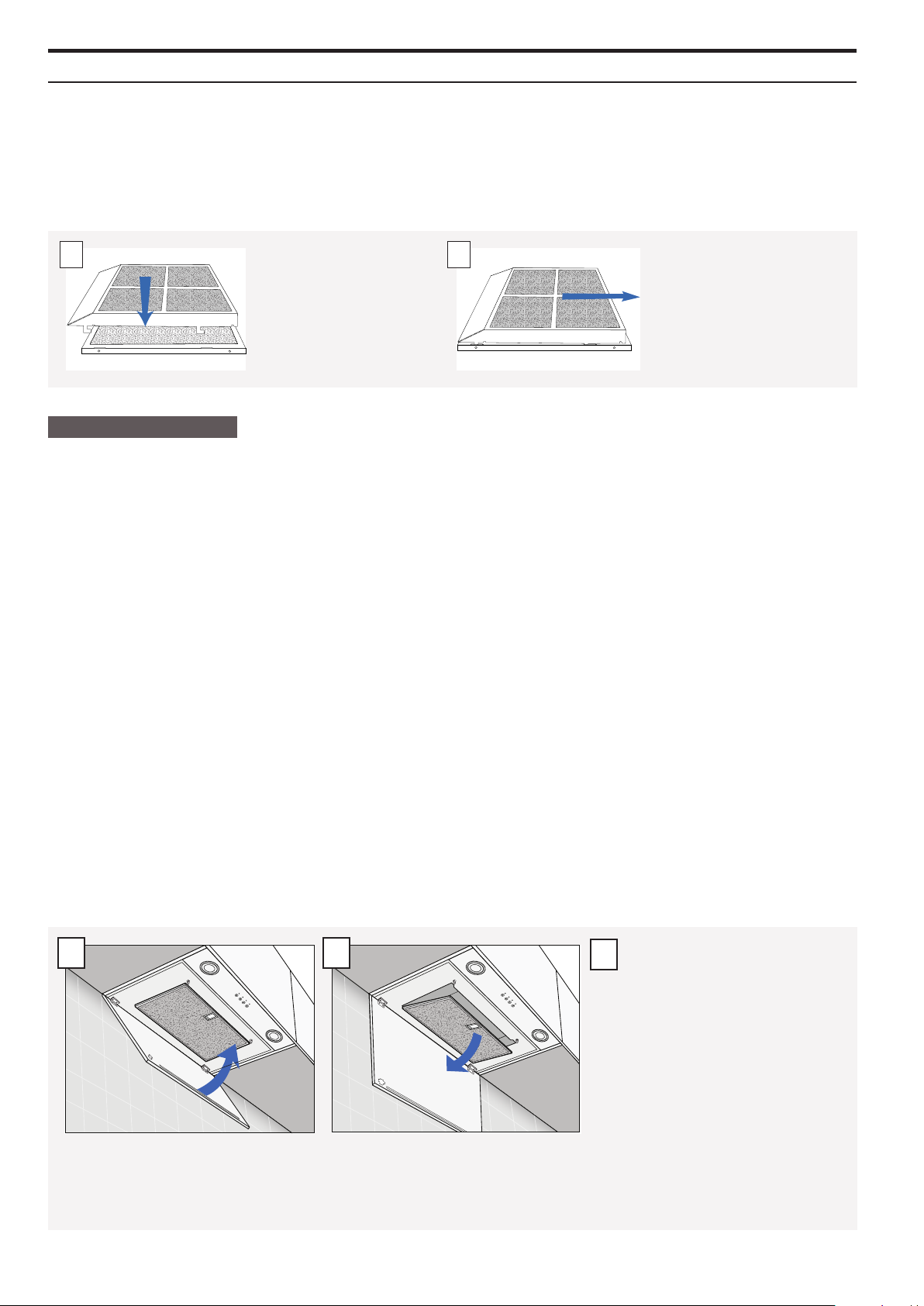

Recirkulationsﬁltrene monteres på stålﬁlteret på følgende måde:

VEDLIGEHOLD OG RENGØRING

• Afbryd altid strømmen før rengøring.

• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.

• Fedt og støvrester samles i ﬁlteret og kan risikere at antænde ved mangelfuld rengøring.

• Emhætten bør rengøres både udvendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overﬂader.

THERMEX

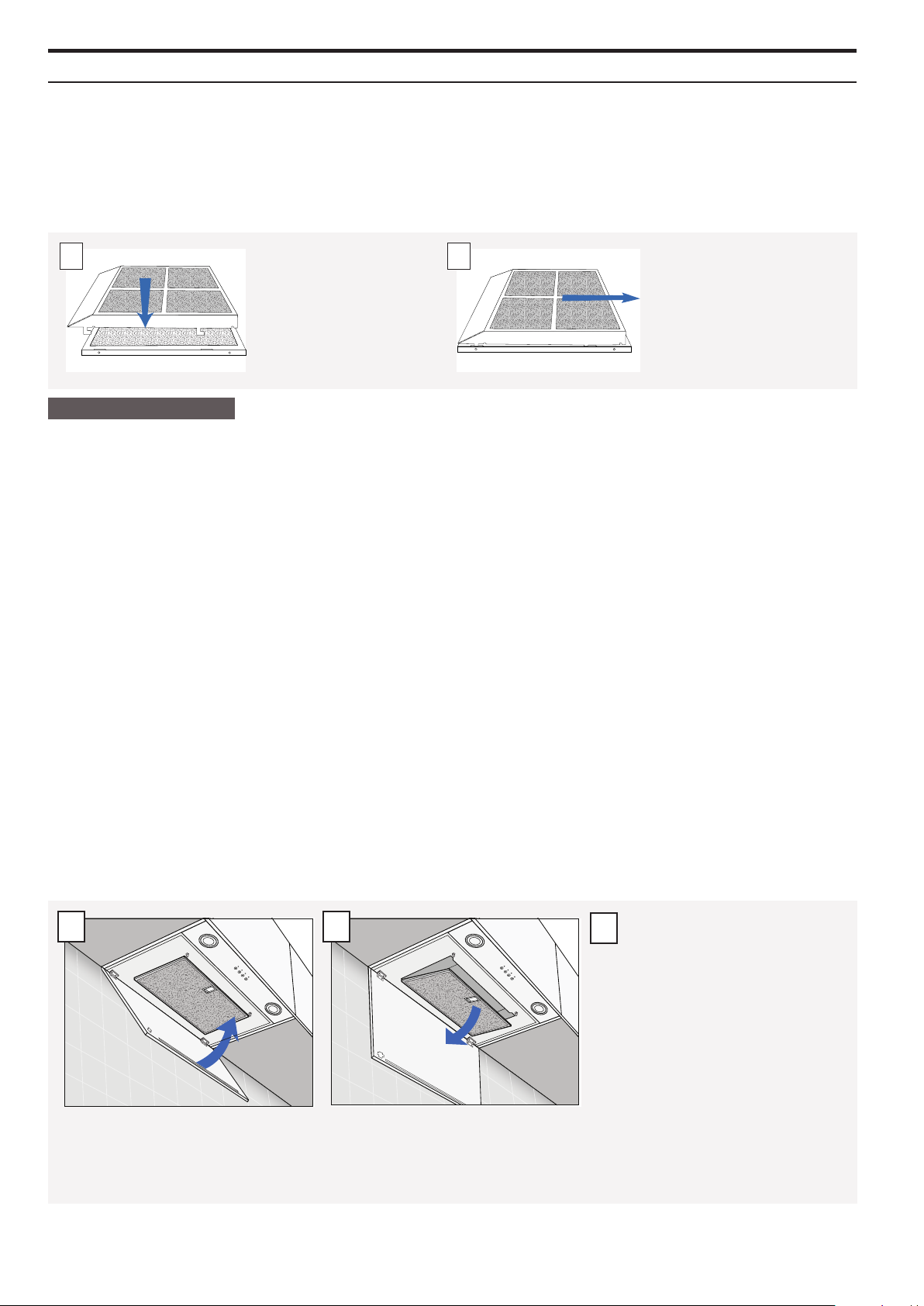

Placer tapperne på recirkulationsﬁlteret i hullerne på stålﬁlteret.

Skub recirkulationsﬁlteret på plads, således at tapperne låses i hullerne på stålﬁlteret.

BREST

VEDLIGEHOLD OG RENGØRING

DAGLIG RENGØRING

• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at fedtﬁlteret tørres af med en opvredet klud efter hver madlavning. Det kræver en meget lille indsats hver dag at holde din emhætte ren og eektiv.

• Ståloverﬂader rengøres med en fugtig klud med opvaskemiddel, og efterbehandles med Metalpolish (Kan købes på varenummer 499.99.9999.9).

• Lakerede overﬂader rengøres med en fugtig klud med sulfo/opvaskemiddel. Brug ALDRIG slibemiddel.

RENS AF FEDTFILTRE Denne emhætte har en ﬁlterindikator, som aktiveres efter 30 timers brug. Når emhætten slukkes vil alle dioderne lyse i ca. 30 sekunder, for at indikere, at fedtﬁlteret skal renses. Filteralarmen skal nulstilles manuelt. Dette gøres ved at trykke og holde knapperne tænd/sluk udsug og trin 4 inde i ca. 3 sekunder til dioderne slukkes.

En tidsbaseret ﬁlterindikator er kun vejledende for, hvornår ﬁltrene i en emhætte skal renses, da det afhænger meget af emhættens brug. Thermex anbefaler, at ﬁlteret som minimum rengøres i følgende intervaller alt efter hvilket fedtstof der anvendes til stegning:

• Stegemargarine – ﬁltrene rengøres hver 3. uge

• Flydende margarine – ﬁltrene rengøres hver 2. uge

• Olie – ﬁltrene rengøres 1 gang om ugen

• Ved friturestegning – ﬁltrene rengøres 2-3 gange om ugen

Fedtﬁltrene renses på følgende måde:

• Læg ﬁltrene i blød i varmt sæbevand, og rengør evt. med en blød børste.

• Skyl efter med varmt vand.

• Læg ﬁltrene til tørre på et viskestykke eller lignende.

• Gentag processen, hvis dette er nødvendigt.

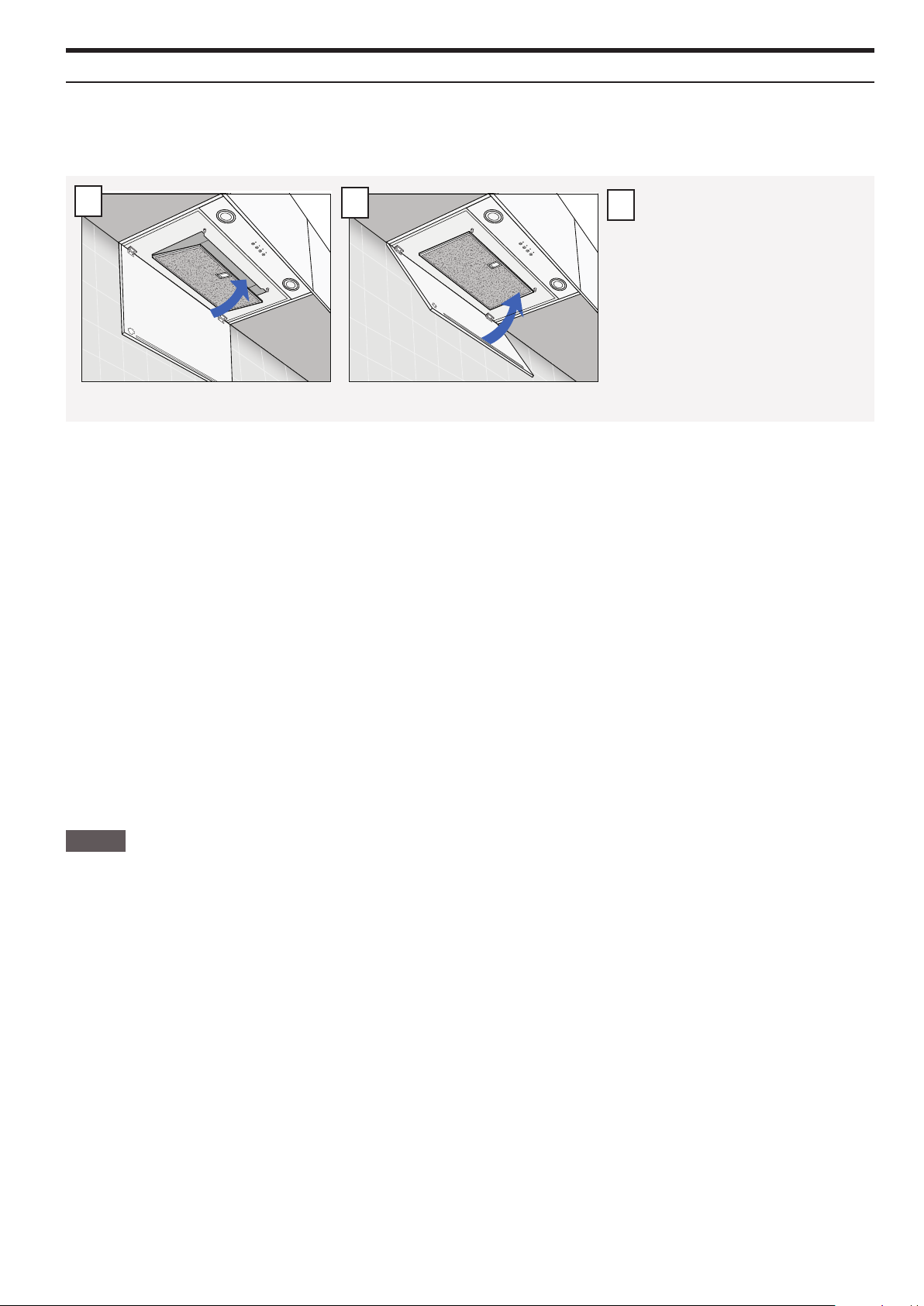

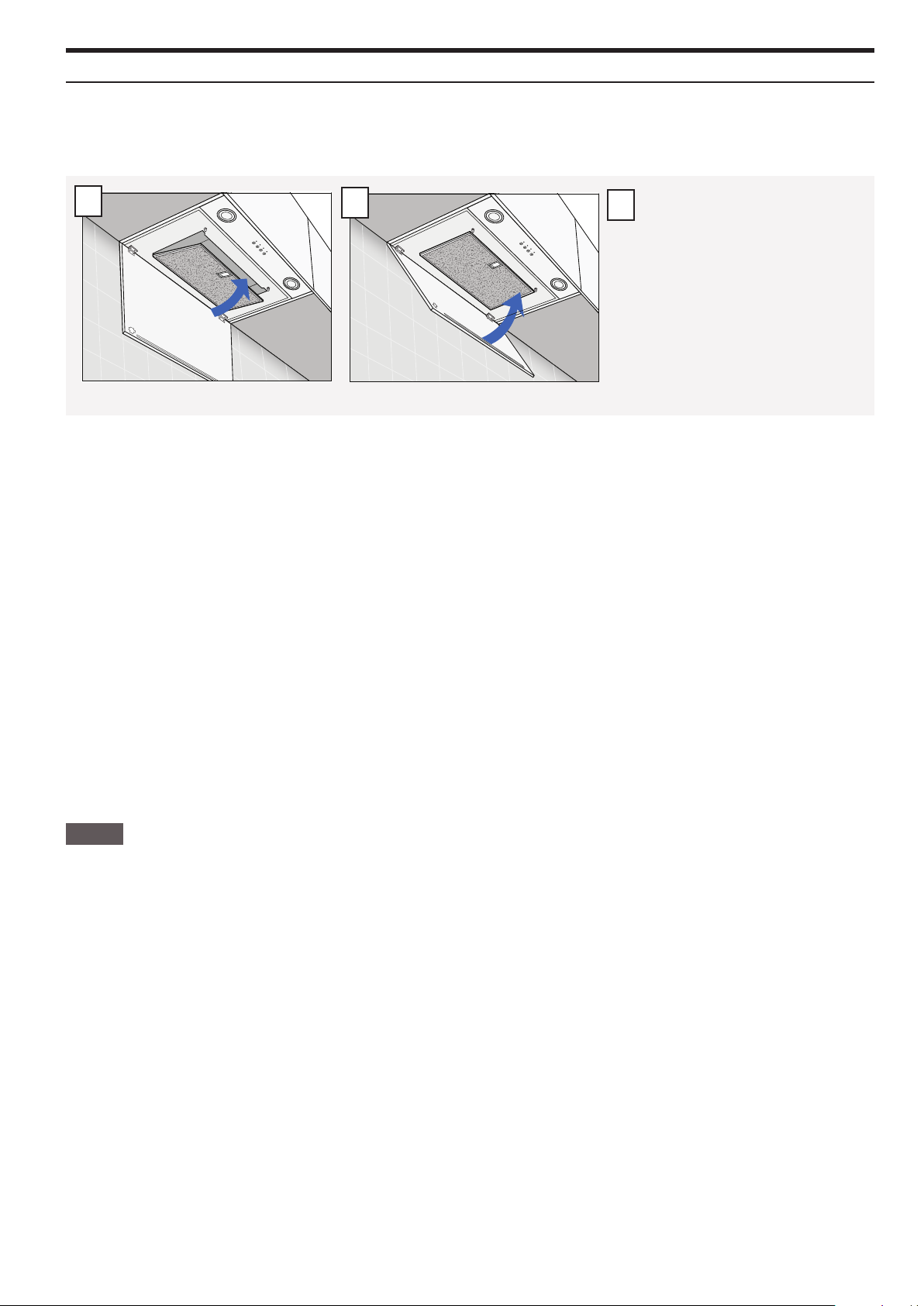

Åbn lågen ved at trække ned i fronten. Lågen holdes fast med en klips i hver side af lågen.

Tag ﬁltrene ud ved at trække i ﬁltrenes låsemekanisme og derved løsne ﬁltrene fra emhætten.

Page 8

DANSK

SERVICE

THERMEX BREST

B 513051068230012017

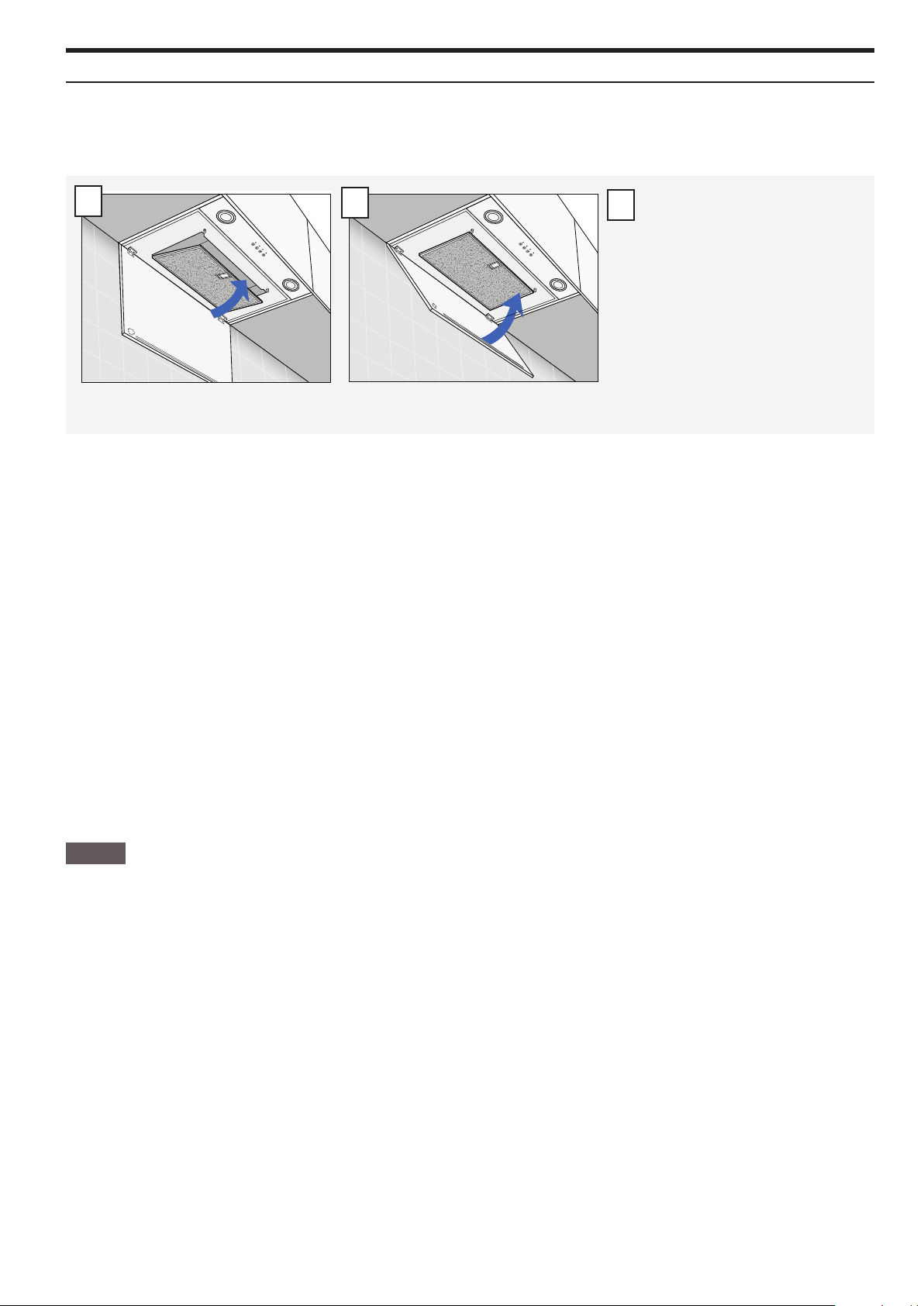

Monter ﬁltrene i emhætten. Luk lågen.

RECIRKULATIONSFILTRENE Anvendes recirkulationsﬁltre,

Emhætten har en indikator for, hvornår recirkulationsﬁltrene skal vaskes. Indikatoren aktiveres efter 120 timers brug. derne blinke kontinuerligt i ca. 30 sekunder, for at indikere at recirkulationsﬁltrene skal renses. Filteralarmen skal nulstilles manuelt. Dette gøres ved at trykke og holde knapperne tænd/sluk udsug og trin 4 inde i ca. 3 sekunder, til dioderne stopper med at blinke.

Efter 480 timers brug vil indikatoren for udskiftning af recirkulationsﬁlteret aktiveres. Når emhætten slukkes, vil alle dioderne blinke kort med en pause efterfølgende i ca. 30 sekunder, for at indikere at recirkulationsﬁlteret skal udskiftes. Filteralarmen skal nulstilles manuelt. Dette gøres ved at trykke og holde knapperne tænd/sluk udsug og trin 4 inde i ca. 3 sekunder, til dioderne stopper med at blinke.

En tidsbaseret ﬁlterindikator er kun vejledende for, hvornår ﬁltrene i en emhætte skal renses, da det afhænger meget af emhættens brug. anbefaler, at recirkulationsﬁltrene renses minimum to til ﬁre gange om året, og udskiftes efter seks vaske.

kan disse vaskes. Hvis vejledningen følges, kan et ﬁlter vaskes op til seks gange, før det skal udskiftes.

Filtrene kan også vaskes i opvaskemaskinen. Vær dog opmærksom på, at maskinvask kan resultere i misfarvning af ﬁltrene. Misfarvning af ﬁltrene påvirker ikke ydeevnen.

Når emhætten slukkes, vil alle dio-

Thermex

Recirkulationsﬁlteret renses på følgende måde:

• Recirkulationsﬁlteret demonteres fra fedtﬁlteret.

• Recirkulationsﬁlteret vaskes i opvaskemaskinen på et program med lav temperatur. BEMÆRK: Filteret må vaskes ved MAKS 55°C.

• Når ﬁlteret er vasket tørres det i ovnen ved MAKS 100°C i ca. 10 min. til ﬁlteret er helt tørt.

• Monter recirkulationsﬁlteret på fedtﬁlteret igen.

• Monter ﬁltrene i emhætten.

SERVICE

Før du melder service på din Thermex emhætte, er det vigtigt at, du har læst monterings- og/eller brugervejledningen grundigt igennem. Det tilsikrer, at Thermex kan yde dig den bedst mulige assistance.

Serviceafdelingen hos Thermex kan kontaktes med henblik på:

• Teknisk support til montering og installering af din emhætte.

• Præcisering af funktionaliteter i din emhætte.

• Serviceanmodning under reklamationsretten på din emhætte.

Forsøg altid inden en serviceanmodning under reklamationsretten at afbryde strømforsyningen til emhætten i ca. 5 minutter Tilslut derefter strømmen igen, for at se om problemet er afhjulpet.

Hvis ikke fejlen er afhjulpet, så afbryd strømforsyningen til emhætten i en time. Hvis emhætten stadig ikke fungerer korrekt, også selvom punkterne i fejlﬁndingsoversigten er gennemgået, kontakt da serviceafdelingen.

BEMÆRK: Ved henvendelser inden for reklamationsretten, vil du blive bedt om dokumentation for dit køb i form af en købskvittering. Gem derfor altid din købskvittering.

Inden henvendelse vedrørende serviceanmodninger indenfor reklamationsretten er det vigtigt at have alle de nødvendige oplysninger parat:

Page 9

DANSK

B 513051068230012017

• Fejlbeskrivelse

• Model

• Emhættens type- og serienummer (angivet på typepladen)

• Oplysninger om købet. Serviceanmodninger under reklamationsretten kan ske ved at udfylde serviceformularen på www.thermex.dk/service, hvor også servicebetingelserne kan læses.

Henvendelser vedrørende teknisk support eller præcisering af funktionaliteter kan ske ved at sende en forespørgsel til [email protected] eller på tlf. +45 9892 6233.

FEJLSØGNINGSOVERSIGT

PROBLEM MULIG ÅRSAG LØSNING

Emhætten virker ikke. Der er ingen strøm på. Kontroller strømforsyningen til emhætten. Tag strømmen

Emhættens udsugning er ikke tilstrækkelig.

Alle dioderne lyser i ca. 30 sekunder, når emhætten slukkes.

Alle dioderne blinker i ca. 30 sekunder, når emhætten slukkes.

Alle dioderne blinker kort med en pause efterfølgende i ca. 30 sekunder

THERMEX

fra i ca. 5 min, og tilslut den igen, for at kontrollere om fejlen stadig er der.

Emhætten er ikke forbundet til strømforsyningen. Kontroller at emhætten er forbundet til strømforsyningen.

Tag strømmen fra i ca. 5 min, og tilslut den igen, for at kontrollere om fejlen stadig er der.

Kontraspjældet er blokeret. Kontroller om der er faldet noget ned ovenpå kontraspjæl-

det, eller om spændebåndet omkring kontraspjældet er spændt så hårdt, at spjældet ikke kan åbne. Løsn spændebåndet eller ern genstanden, hvis kontraspjældet er blokeret.

Aftrækket er klemt eller blokeret. Kontroller at aftrækket ikke er klemt eller blokeret. Udbedr

om nødvendigt.

Filtrene er snavsede eller tilstoppede. Kontroller om ﬁltrene er rene, og rengør om nødvendigt jf.

afsnittet om rengøring og vedligehold i denne vejledning.

Emhætten har været i brug i 30 timer, og ﬁlterindikatoren er derfor aktiveret.

Emhætten har været i brug i 120 timer, og ﬁlterindikatoren for at recirkulationsﬁltrene skal vaskes aktiveres derfor. Dette sker også selvom der ikke anvendes recirkulationsﬁltre i emhætten.

Emhætten har været i brug i 480 timer, og ﬁlterindikatoren for at recirkulationsﬁltrene skal skiftes aktiveres derfor. Dette sker også selvom der ikke anvendes recirkulationsﬁltre i emhætten.

Rens ﬁltrene og nulstil ﬁlterindikatoren. Filteralarmen skal nulstilles manuelt. Dette gøres ved at trykke og holde knapperne tænd/sluk udsug og trin 4 inde i ca. 3 sekunder, til dioderne stopper med at blinke.

Udskift ﬁltrene og nulstil ﬁlterindikatoren. Filteralarmen skal nulstilles manuelt. Dette gøres ved at trykke og holde knapperne tænd/sluk udsug og trin 4 inde i ca. 3 sekunder, til dioderne stopper med at blinke.

BREST

MILJØHENSYN

EMBALLAGE Emballagen skal bortskaes i overensstemmelse med gældende regler for aaldshåndtering.

SKROTNING AF EMHÆTTEN

Symbolet på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaes som husholdningsaald, men skal aﬂeveres på nærmeste opsamlingscenter for genbrug af elektrisk og elektronisk udstyr.

Page 10

NORSK

INNHOLD

THERMEX BREST

B 513051068230012017

Generell advarsel

Hvordan bruke viften

Vedlikehold og rengjøring

Service

Miljøhensyn

Page 11

NORSK

B 513051068230012017

THERMEX

GENERELL ADVARSEL

• Produktet er udviklet og produsert i henhold til DS/EN 60335-1.

• Dette produktet er kun beregnet til bruk i private boliger, dersom det benyttes til andre formål bortfaller reklamasjonsretten.

• All installasjon skal utføres av en autorisert installatør i overensstemmelse med anvisningene fra Thermex Scandinavia A/S (Thermex) og gjeldende lovgivning.

• Thermex fraskriver seg ethvert ansvar for skader, som oppstår som følge av feil installasjon, montering, bruk eller feilaktige innstillinger.

FØR MONTERING/IDRIFTSETTELSE

• Kontrollér produktet for transportskader, feil og mangler umiddelbart ved levering.

• Transportskader anmeldes straks ved levering til transportﬁrma og Thermex.

• Feil og mangler skal meldes til Thermex innen 8 dager etter levering, og senest før montering/idriftsettelse.

MONTERING

• Ventilatoren er beregnet til drift ved 230 Volt ±10%~ 50 HZ i henhold til EN 50160

• Tilkoble kjøkkenviften med den påmonterte stikkontakt. Bemerk: er det jordtilkobling på stikkontakten Skal kjøkkenviften tilkobles til jord.

• For modeller med ekstern motor, må det IKKE må brukes felles null ved installasjon av ventilator og motor, da dette vil påvirke styringen.

• Ved bruk av ekstern motor fra en annen leverandør SKAL det forsikres om at motoren kan brukes sammen med ventilatoren. Dersom dette ikke sikres vil reklamasjonsretten bortfalle.

• Tilkoble ikke strøm til ventilatoren før monteringen er fullført.

• Luften må ikke ledes fra viften til rør som benyttes til avtrekk fra apparater som drives av gass eller annen type brennsto. Viften skal ha et separat avtrekk.

• Nasjonal lovgivning, bygningsreglementer o.l. for avtrekk skal overholdes.

• Benytt alltid den opprinnelige/oppgitte avtrekksdi¬mensjon på utluftingskanalen. Ved reduksjon av dimensjon på avtrekkskanalen reduseres kapasiteten og lydnivået økes.

• Avtrekket fra ventilatoren ut til friluft bør være kortest mulig, for å få størst mulig eekt av ventilatoren.

• Antall bend på avtrekkskanalen bør minimeres mest mulig for å få størst mulig eekt av ventilatoren.

• Thermex anbefaler, at det alltid anvendes lyd- og kondensisolert avtrekkskanal ved gjennomføring i uisolerte rom.

• Thermex anbefaler, at der ved bruk av ﬂexslange monteres en lyddemper på avtrekket for å redusere støynivået

BREST

• Flexslange skal alltid være helt utstrukket for å redusere luftmotstanden og derved oppnå maksimal sugeevne.

• Forskjellige materialer krever ulike plugger og skruer for innfesting. Bruk plugger og skruer, som er beregnet til det materialet ventilatoren skal monteres i.

• Dersom instruksjonene for installering av skruer og beslag ikke blir fulgt kan dette medføre fare for elektrisk støt.

• Minimumsavstanden til gasskomfyrer, fra brennerkant til undersiden av ventilatoren SKAL være 65 cm, i henhold til EN 60335-2-31.

• For skapintegrerte, fritthengende og vegghengte ventilatorer anbefaler Thermex, at avstanden mellom komfyr og ventilator er mellom 50 cm og 70 cm for å sikre optimall sugeevne.

• Kontrollér alltid den oppgitte minsteavstand mellom komfyr og ventilator i bruksanvisningen til komfyren. Hvis denne i bruksanvisningen angir en større avstand, enn den avstand Thermex anbefaler, SKAL forskriftene til komfyren overholdes.

• For takintegrerte modeller anbefaler Thermex, at avstanden mellom komfyr og ventilator ikke oversiger 3 meter

VENTILATORENS BRUK

• Denne bruksanvisningen bør leses grundig før ventilatoren tas i bruk.

• Tag vare på bruksanvisningen slik at den kan leses igjen senere.

• Strømforsyningen til ventilatoren må alltid kobles fra før regjøring, vedlikehold eller reparasjon.

• Ingen av ventilatorens deler må repareres eller skiftes ut med mindre det er uttrykkelig anbefalt i bruksanvisningen.

• All form for reparasjon bør utføres av en profesjonell tekniker.

• Ventilatoren bør ikke betjenes av barn under 8 år, personer med fysiske, psykiske eller sensoriske funksjonshemninger eller personer som mangler erfaring eller kunnskap, dersom disse personene er under tilsyn eller har fått tilstrekkelig opplæring til å kunne håndtere ventilatoren på en trygg måte.

• Barn bør holdes under oppsyn for å forhindre at ventilatoren blir brukt til å leke med.

• Rengjøring og vedlikehold bør kun utføres av barn dersom de er under tilsyn.

• Viften bør rengjøres jevnlig for å sikre optimal drif t og lang levetid.

• Fett og støv samles i ﬁlteret, og det er en risiko for at dette kan antennes ved utilstrekkelig rengjøring.

• Viften bør rengjøres jevnlig både utvendig og innvendig for å unngå fettﬂekker på vegger eller andre overﬂater.

• Hvis viften brukes samtidig med apparater som benytter gass eller annet brennbart materiale, må det sørges for at rommet har tilstrekkelig ventilasjon.

• Det må ALDRI ﬂamberes under viften.

• Viftedelene kan bli varme når komfyren er i bruk.

GENERELL ADVARSEL

Page 12

NORSK

THERMEX BREST

HVORDAN BRUKE VIFTEN

Denne viften har:

• LED-belysning

• Boost-funksjon

• Ettersug

• Filterrensindikator

BETJENINGSPANEL

1. Slå på/av lys

O-I

III

2. Slå på/av avtrekk

3. Trin n 2

4. Trin n 3

5. Trinn 4 (boost-funksjon)

B 513051068230012017

1 2 3 54

Når funksjonen er aktivert vil dioden over knappen lyse.

AVTREKK Motoren aktiveres ved å trykke på knappen for å slå på/av av trekk. Motoren starter alltid på trinn 1. Motorhastigheten økes ved å trykke på knappen til den ønskede has tigheten. Dioden over knappen t il den valg te hastigheten v il lyse, bortset t fra når trinn 4 er valg t. Les mer i avsnit tet BOOST-FUNKSJON.

Motoren kan kun slås av fra trinn 1. Motoren slås av ved å trykke på knappen for å slå på/av avtrekk, når viften kjører med hastighet 1.

BOOST-FUNKSJON Trinn 4 er en boost-funksjon. Viften vil kjøre med hastighet 4 i ca. 5 minutter og vil deretter automatisk gå over til hastighet 3. Når boost-funksjonen er aktivert vil dioden over knappen for trinn 4 blinke.

LYS Lyset i viften slås på og av ved å trykk på knappen for å slå på/av lys. Lyset kan slås på uavhengig av om motoren går.

ETTERSUG Programmerbart ettersug betyr at motoren programmeres til å stoppe automatisk et visst antall minutter etter at funksjonen er aktivert. Ettersuget vil kjøre på den valgte hastigheten i 5, 10 eller 15 minutter.

For at ettersug skal kunne aktiveres må viten være slått på. Ettersug kan aktiveres ved å holde knappen for å slå på/av avtrekk inne til alle diodene begynner å blinke. Deretter velges antall minutter. Dersom det er ønskelig at motoren skal stoppe etter 5 minutter trykker man på knappen for trinn 1, hvis det ønskes at viften skal gå i 10 minutter trykker man på knappen for trinn 2, og dersom det ønskes at viften skal gå i 15 minutter trykker man på knappen for trinn 3. Dioden over den knappen som blir brukt til å velge antall minutter vil blinke, mens dioden som indikerer hastigheten vil lyse konstant

Når ettersug er aktivert vil viften slå seg av etter det valgte antallet minutter, selv om hastigheten reguleres. Vær imidlertid oppmerksom på at hvis boostfunksjonen aktiveres vil ettersuget bli avbrutt.

Ettersuget kan til enhver tid avbrytes ved å slå viften av.

RESIRKULERING Viften kan anvendes til resirkulering. Dette kan være aktuelt f.eks. på kjøkken og plasseringer der det vanligvis ikke er avtrekk til friluft. Ved resirkulering blir luften først sugd gjennom et fettﬁlter og deretter et ﬁlter med aktivt kull som erner lukt.

VIKTIG MERKNAD: Det skal benyttes et resirkuleringsﬁlter som monteres bak stålﬁlteret. Resirkuleringsﬁlteret følger ikke med ved kjøp av viften,

Page 13

NORSK

B 513051068230012017

men må kjøpes separat. Varenummeret er: 535.05.6100.9.

Resirkuleringsﬁlteret festes på stålﬁlteret på følgende måte:

VEDLIKEHOLD OG RENGJØRING

• Slå alltid av strømmen før rengjøring.

• Viften bør rengjøres jevnlig for å sikre optimal drift og lang levetid.

• Fett og støv samles i ﬁlteret, og ved utilstrekkelig rengjøring er det en risiko for at dette kan antennes .

• Viften bør rengjøres jevnlig både utvendig og innvendig for å unngå fettﬂekker på vegger eller andre overﬂater.

THERMEX

Plasser tappene på resirkuleringsﬁlteret i hullene på stålﬁlteret.

Skyv resirkuleringsﬁlteret på plass, slik at tappene låses i hullene på stålﬁlteret.

BREST

VEDLIKEHOLD OG RENGJØRING

DAGLIG RENGJØRING

• For vifter i skap, samt fritthengende og veggmonterte vifter, anbefaler Thermex at fettﬁlteret tørkes med en fuktig klut etter hver matlaging. Det krever en meget liten innsats hver dag å holde viften ren og eektiv.

• Ståloverﬂater skal rengjøres med en fuktig klut og oppvaskmiddel, og etterbehandles med poleringsmiddel for metall. MERK: Dette kan kjøpes ved å oppgi varenummer 499.99.9999.9.

• Lakkerte overﬂater skal rengjøres med en fuktig klut og vaskemiddel/oppvaskmiddel. Bruk aldri slipemiddel.

RENSING AV FETTFILTRE Viften er utstyrt med en indikator for når ﬁltrene bør vaskes. Indikatoren aktiveres etter 30 timers bruk. Alle diodene vil lyse i ca. 30 sekunder når vif ten slås av, for at indikere, at fedtﬁlteret skal renses. Filteralarmen må nullstilles manuelt. Dette gjøres ved å holde inne både knappen for å slå på/av avtrekk, og knappen for trinn 4, i ca. 3 sekunder til diodene slutter å lyse.

Tidsbaserte ﬁlterindikatorer gir kun veiledende informasjon om når ﬁltrene i en vifte bør renses, da det i stor grad avhenger av viftens bruk. Thermex anbefaler at ﬁlteret som et minimum rengjøres i følgende intervaller, avhengig av hvilken type fettsto som er brukt til stekingen:

• Stekemargarin – ﬁlteret bør rengjøres hver 3. uke

• Flytende margarin – ﬁlteret bør rengjøres hver 2. uke

• Olje – ﬁlteret bør rengjøres 1. gang i uken

• Frityrsteking – ﬁlteret bør rengjøres 2-3 ganger i uken

Fettﬁltre rengjøres på følgende måte:

1 2

• Legg ﬁltrene i varmt såpevann og rengjør dem om nødvendig med en myk børste.

• Skyll deretter med varmt vann.

• Legg ﬁltrene til tørk på et håndkle eller lignende.

• Gjenta prosessen hvis nødvendig.

Åpne dekselet ved å trekke det nedover. Dekselet blir holdt på plass med en klemme på hver side.

Ta ut ﬁltrene ved først å trekke i ﬁltrenes låsemekanisme og deretter løsne dem fra viften.

Page 14

NORSK

SERVICE

THERMEX BREST

B 513051068230012017

Sett ﬁltrene på plass i viften igjen. Lukk døren.

RESIRKULERINGSFILTRENE Eventuelle resirkuleringsﬁltre som benyttes kan vaskes. Hvis denne veiledningen følges, kan ﬁltrene vaskes opp til seks ganger før de må byttes ut.

Viften er utstyrt med en indikator for når resirkuleringsﬁltrene bør vaskes. Indikatoren aktiveres etter 120 timers bruk. For å indikere at resirkuleringsﬁlteret bør rengjøres, vil alle diodene blinke kontinuerlig i ca. 30 sekunder når viften slås av. Filteralarmen må nullstilles manuelt. Dette gjøres ved å holde inne både knappen for å slå på/av avtrekk, og knappen for trinn 4, i ca. 3 sekunder til diodene slutter å blinke.

Indikatoren for utskiftning av resirkuleringsﬁlteret blir aktivert etter 480 timers bruk. For å indikere at resirkuleringsﬁlteret bør skiftes ut, vil alle diodene blinke kort, etterfulgt av en pause, i ca. 30 sekunder når viften slås av. Filteralarmen må nullstilles manuelt. Dette gjøres ved å holde inne både knappen for å slå på/av avtrekk, og knappen for trinn 4, i ca. 3 sekunder til diodene slutter å blinke.

Tidsbaserte ﬁlterindikatorer gir kun veiledende informasjon om når ﬁltrene i en vifte bør rengjøres. Den eksakte tiden avhenger i stor grad av viftens bruk. Thermex anbefaler at resirkuleringsﬁltre rengjøres minst to til ﬁre ganger om året, og byttes ut etter seks vaskinger.

Filtrene kan også vaskes i oppvaskmaskinen. Vær imidlertid oppmerksom på at maskinvask kan resultere i misfarging. Misfarging av ﬁltrene påvirker ikke yteevnen.

Resirkuleringsﬁltre rengjøres på følgende måte:

• Resirkuleringsﬁlteret demonteres fra fettﬁlteret.

• Vask deretter ﬁlteret i oppvaskmaskin på et program med lav temperatur. VIKTIG MERKNAD: Filteret må vaskes på MAKS 55 °C.

• Når ﬁlteret er vasket kan det tørkes i ovnen ved MAKS 100 °C (ca. 10 minutter).

• Monter så resirkuleringsﬁlteret på fettﬁlteret igjen.

• Sett ﬁltrene på plass i viften.

SERVICE

Før du melder inn service på ditt Thermex produkt, er det viktig å lese monterings og/eller brukerveiledningen nøye. Dette for å sikre at vi kan yte mest mulig assistanse.

Serviceavdelingen hos Thermex kan kontaktes med henblikk på:

• Teknisk support og installasjon av ditt produkt

• Veiledning av funksjoner i ditt produkt

• Serviceforespørsler i henhold til reklamasjonsretten for ditt produkt

Før du sender en servicehenvendelse, forsøk å bryte strømtilførselen til produktet i 5 minutter, koble så strømtilførselen til igjen, å se om dette kan ha avhjulpet problemet.

Dersom problemet ikke er løst, forsøk så å bry te strømmen på produktet i en time. Hvis produktet fortsatt ikke fungerer, og punktene i feilsøkningskapittelet er gjennomgått, ta så kontakt med vår serviceavdeling.

MERK: Ved henvendelse innenfor reklamasjonsretten, vil du bli bedt om å dokumentere kjøpet i form av en kjøpskvittering. Ta derfor godt vare på din kjøpskvittering.

Før du sender en henvendelse vedrørende service innenfor reklamasjonsretten er det viktig å ha alle nødvendige opplysninger tilgjengelig:

Page 15

NORSK

B 513051068230012017

• Feilbeskrivelse

• Model

• Opplysninger om kjøpet (kvittering)

• Navn , adresse, telefonnummer og evt. e-post adresse

Service forespørsler under reklamasjonsretten kan skje ved å fylle ut serviceformularet på www.thrermex.no/service hvor du også kan lese servicebetingelsene.

Henvendelser vedrørende teknisk support kan sendes på e-post til [email protected] eller på telefon +47 22 21 90 20.

PROBLEMLØSNING

PROBLEM MULIG ÅRSAK LØSNING

Viften virker ikke. Strømmen er frakoblet. Kontroller strømforsyningen til viften. Koble strømmen fra

Viftens aftrekk er ikke tilstrekkelig Kontraspjeldet er blokkert. Sjekk om gjenstander har falt ned på toppen av kontrasp-

THERMEX

i ca. 5 min, og slå den på igjen for å kontrollere om feilen fortsatt er vedvarende.

Viften er ikke koblet til strømforsyningen Kontroller at viften er koblet til strømforsyningen. Koble

strømmen fra i ca. 5 min, og slå den på igjen for å kontrollere om feilen fortsatt er vedvarende.

jeldet eller om klemmen rundt kontraspjeldet er strammet så hardt at spjeldet ikke kan åpne. Løsne klemmen eller erne objektet, hvis kontraspjeldet er blokkert.

BREST

MILJØHENSYN

Aftrekket er klemt eller blokkert. Kontroller at aftrekket ikke er klemt eller blokkert. Forbedre

Filtrene er skitne og tett. Sjekk om ﬁltrene er rene, og rengjør om nødvendig. Se avs-

Alle diodene vil lyse i ca. 30 sekunder når viften slås av.

Alle diodene vil blinke i ca. 30 sekunder når viften slås av.

Alle diodene blinker kort etterfulgt av en pause, i ca. 30 sekunder.

MILJØHENSYN

EMBALLASJE Emballasje skal håndteres i overensstemmelse med gjeldene regler for avfallshåndtering

AVFALLSHÅNDTERING

Viften har vært i bruk i 30 timer, derfor har ﬁlterindikatoren blitt aktivert.

Viften har vært i bruk i 120 timer, derfor aktiveres ﬁlterindikatoren for at resirkuleringsﬁlteret bør vaskes. Dette skjer også selv om man ikke bruker resirkuleringsﬁlter i viften.

Viften har vært i bruk i 480 timer, derfor aktiveres ﬁlterindikatoren for at resirkuleringsﬁlteret bør skiftes ut. Dette skjer også selv om man ikke bruker resirkuleringsﬁlter i viften.

om nødvendigt.

nittet om rengjøring og vedlikehold i denne vejledning.

Rengjør ﬁlteret og nullstill ﬁlterindikatoren. Filteralarmen må nullstilles manuelt. Dette gjøres ved å holde inne både knappen for å slå på/av avtrekk, og knappen for trinn 4, i ca. 3 sekunder til diodene slutter å blinke.

Skift ut ﬁlteret og nullstill ﬁlterindikatoren. Filteralarmen må nullstilles manuelt. Dette gjøres ved å holde inne både knappen for å slå på/av avtrekk, og knappen for trinn 4, i ca. 3 sekunder til diodene slutter å blinke.

Symbolet produktet eller den medfølgende dokumentasjon angir, at dette produktet ikke må innleveres som husholdningsavfall, Men skal avlevers til nærmeste oppsamlingssted for gjenbruk av elektrisk og elektronisk utstyr.

Page 16

SVENSKA

INNEHÅLL

THERMEX BREST

B 513051068230012017

Allmänt

Använding av ﬂäktkåpan

Underhåll och rengöring

Service

Miljöhänsyn

Page 17

SVENSKA

B 513051068230012017

THERMEX

ALLMÄNT

• Köksﬂäkten är utvecklad och tillverkad i enlighet med DS/EN 60335-1

• Denna enhet är endast avsedd för användning i privata bostäder, vid annan användning bortfaller garanti och reklamationsrätt.

• All installation skall utföras av behörig installatör enligt anvisningar från Thermex Scandinavia AB (Thermex) och enligt gällande bestämmelser.

• Thermex frånskriver sig allt ansvar för skador som uppkommer på grund av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/ANVÄNDNING

• Kontrollera köksﬂäkten efter transportskador eller fel direkt vid mottagandet.

• Transportskador anmäls omedelbart till transportören och Thermex.

• Eventuella fel och avsaknader skall anmälas till Thermex inom 8 dagar efter mottagandet och senast innan montering/användning.

MONTERING

• Köksﬂäkten är avsedd för 230 Volt ±10%~ 50 HZmax enligt EN 50160

• Anslut köksﬂäkten med den påmonterade stickproppen. OBS: Stickpropp med jordanslutning skall anslutas till jordat vägguttag.

• För modeller med extern motor gäller följande: Det får inte användas gemensam nolla vid installation av köksﬂäkten och motorn, detta påverkar styrfunktionen.

• Vid användning av en extern motor från annan leverantör SKALL det säkerställas att motorn kan användas ihop med den valda köksﬂäkten. I annat fall bortfaller reklamationsrätten på köksﬂäkten.

• Anslut inte ström till köksﬂäkten innan monteringen är slutförd.

• Luften får inte ledas ut från ﬂäktkåpan genom rör som används för utsug från apparater som använder gas eller andra typer av bränslen – det måste ﬁnnas ett separat utsug.

• Respektera alltid nationella lagar, bygningsreglementer o.l. om evakuering av luft.

• Använd alltid den angivna kanaldimensionen. Vid reduktion av kanalstorleken försämras kapaciteten och ljudnivån ökar.

• För bästa möjliga eekt skall längden på evakueringskanalen vara så kort som möjligt.

• Undvik böjar i möjligaste mån för att få bästa möjliga eekt.

• För att uppfylla kravet avseende brandskydd och undvika kondens skall kanalen alltid isoleras enligt gällande byggregler.

• Om det i köket används en ﬂexibel anslutningsslang, kan ljuddämpare användas för att reducera ljudnivån ytterligare.

BREST

• Om det i köket används en ﬂexibel anslutningsslang, skall denna vara helt utsträckt för att minimera luftmotståndet.

• Olika material kräver olika plugg och skruv. Använd plugg och skruv som är avsedda för det material köksﬂäkten skall fästas i.

• Om du inte följer monteringsanvisningarna för skruvar och beslag ﬁnns risk för elektrisk stöt.

• Minimiavståndet till gasspisar från brännarkant till ﬂäktkåpans undersida MÅSTE vara 65 cm enligt SS-EN 60335-2-31.

• För bästa funktion bör väggmonterade köksﬂäktar monteras 5065 cm ovanför spisen och frihängande modeller 60-70 cm ovanför spisen.

• Kontrollera alltid det angivna minimiavståndet mellan spis och köksﬂäkt i anvisningen från spisens tillverkare. Om denna anvisning anger ett större avstånd än det Thermex rekommenderar skall anvisningarna från spistillverkaren följas.

• För takintegrerade modeller rekommenderar Thermex, att avståndet mellan spis och köksﬂäkt inte överstiger 3 meter.

SÄKERHETSANVISNINGAR

• Läs alltid bruksanvisningen noga innan huven tas i drift.

• Förvara bruksanvisningen så att den kan läsas igen senare.

• Bry t alltid strömmen till köksﬂäkten innan rengöring, underhåll eller reparation.

• Reparera eller byt inte någon av köksﬂäktens delar, med mindre än att det uttr yckligen står i bruksanvisningen.

• All form av reparationer skall utföras av behörig tekniker.

• Köksﬂäkten får inte användas av barn under 8 år eller personer med fysiska, psykiska eller sensoriska funktionsnedsättningar utan att de fått information eller handledning om hur köksﬂäkten används av person som är ansvarig för deras säkerhet.

• Barn skall övervakas så att de inte leker med köksﬂäkten.

• Rengöring och skötsel får endast utföras av barn under vuxen persons uppsyn.

• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.

• Fett och dammrester fastnar i ﬁltret och kan antändas vid felaktigt utförd rengöring.

• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettﬂäckar på väggar eller andra ytor.

• Om ﬂäktkåpan används samtidigt som apparater som använder gas eller andra brännbara material måste rummet ha tillräcklig ventilation.

• Utför ALDRIG ﬂambering under ﬂäktkåpan.

• Fläktkåpans delar kan bli varma när spisen används.

ALLMÄNT

Page 18

SVENSKA

THERMEX BREST

ANVÄNDING AV FLÄKTKÅPAN

ANVÄNDNING AV FLÄKTKÅPAN

Den här ﬂäktkåpan har:

• LED-belysning

• Boostfunktion

• Eftergångstimer

• Indikator för ﬁlterrengöring

MANÖVERPANEL

1. Tänd/släck belysningen

O-I

III

2. Starta/stoppa motor

3. Hastighet 2

4. Hastighet 3

5. Hastighet 4 (Boostfunktion)

B 513051068230012017

1 2 3 54

Dioden ovanför knappen tänds när en funktion aktiveras.

EVAKUERING Starta motorn genom att trycka på knappen för start/stopp av motor. Motorn startar alltid på hastighet1. Öka motorvarvtalet genom att trycka på knappen för önskad hastighet. Dioden ovanför knappen för den valda hastigheten lyser med undantag för hastighet4. Läs mer i avsnittet BOOSTFUNKTION.

Motorn kan bara stängas av från hastighet1. Om du vill stänga av motorn trycker du på knappen för start/stopp av motor medan ﬂäktkåpan är inställd på hastighet1.

BOOSTFUNKTION Hastighet4 är en boostfunktion. Fläkten körs på hastighet4 under ca 5minuter varefter den automatiskt går ner till hastighet3. När boostfunktionen är aktiverad blinkar dioden ovanför knappen för hastighet4.

BELYSNING Fläktkåpans belysning tänds och släcks med knappen tänd/släck belysning. Du kan tända belysningen oavsett om motorn är igång eller inte.

EFTERGÅNGSTIMER Eftergångstimer betyder att motorn stannar automatiskt efter ett givet antal minuter från det att funktionen har aktiverats. Eftergångstimern går på vald hastighet under 5, 10eller 15minuter.

Fläktkåpans motor ska vara igång innan eftergångstimern kan aktiveras. Du aktiverar eftergångstimern genom att hålla in knappen för start/stopp av motor tills alla dioder börjar blinka. Ställ sedan in tiden. Om motorn ska stanna efter 5minuter tr ycker du på knappen för hastighet1. Om ﬂäkten ska vara igång under 10minuter trycker du på knappen för hastighet2. Om ﬂäkten ska vara igång under 15minuter trycker du på knappen för hastighet3. Dioden ovanför tidsinställningsknappen blinkar och hastighetens diod lyser med fast sken.

När eftergångstimern är aktiverad kan hastigheten regleras. Fläkten stängs fortfarande av efter den inställda tidsperioden. Om boostfunktionen aktiveras kommer eftergångstimern däremot att avbrytas.

Du kan avbryta eftergångstimern när som helst genom att stänga av ﬂäkten.

RECIRKULATION Fläktkåpan kan användas för recirkulation. Detta används i kök och vid placeringar där det inte ﬁnns möjlighet att evakuera luften. Luften sugs först genom fettﬁltret och går sedan igenom ett ﬁlter med aktivt kol som avlägsnar lukt.

Page 19

SVENSKA

B 513051068230012017

OBSERVERA: Recirkulationsﬁlter ska monteras baktill på stålﬁltret. Recirkulationsﬁltret medföljer inte vid köp av ﬂäktkåpan men kan beställas separat. Artikelnumret är 535.05.6100.9.

Gör så här för att montera recirkulationsﬁltren på stålﬁltret:

UNDERHÅLL OCH RENGÖRING

• Bryt alltid strömmen före rengöring.

• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.

• Fett och dammrester fastnar i ﬁltret och kan antändas vid felaktigt utförd rengöring.

• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettﬂäckar på väggar eller andra ytor.

THERMEX

Placera recirkulationsﬁltrets tappar i hålen på stålﬁltret.

Skjut recirkulationsﬁltret på plats så att tapparna låser fast i hålen på stålﬁltret.

BREST

UNDERHÅLL OCH RENGÖRING

RENGÖRING VARJE DAG

• För ﬂäktkåpor som är inbyggda i skåp, frihängande eller väggmonterade rekommenderar Thermex att fettﬁltret torkas av med en urvriden trasa efter varje matlagning. Det krävs mycket liten arbetsinsats varje dag för att hålla ﬂäktkåpan ren och eektiv.

• Rostfria ytor ska rengöras med en fuktig trasa med diskmedel och efterbehandlas med metallpolish. OBSERVERA: Metallpolish kan beställas på artikelnummer 499.99.9999.9.

• Lackerade ytor ska rengöras med en fuktig trasa och diskmedel. Använd aldrig slipmedel.

RENGÖRING AV FETTFILTER Fläktkåpan har en indikator som visar när ﬁltren ska diskas. Indikatorn aktiveras efter 30 timmars bruk. Alla dioder lyser under ca. 30sekunder när ﬂäktkåpan stängs av, vilket indikerar att ﬁltren ska rengöras. Filterindikatorn skall nollställas manuellt. Håll då in knapparna för motor på/av samt hastighet4 under ca 3sekunder, tills dioderna slutar lysa.

En tidsbaserad ﬁlterindikator är bara en indikation på när ﬁltren skall rengöras, beroende på hur mycket spisﬂäkten används. Thermex rekommenderar att ﬁltren minst rengörs enligt följande intervall, beroende på vilken typ av stekfett som används:

• Stekmargarin – rengör ﬁltret var 3:e vecka

• Flytande margarin – rengör ﬁltret varannan vecka

• Olja – rengör ﬁltret en gång i veckan

• Frityrstekning – rengör ﬁltret 2–3 gånger i veckan

Gör så här för att diska fettﬁltren:

1 2

• Blötlägg ﬁltren i varmvatten med diskmedel och rengör eventuellt med en mjuk borste.

• Efterskölj med varmt vatten.

• Låt ﬁltren torka på en disktrasa eller liknande.

• Upprepa rutinen vid behov.

Öppna luckan genom att dra nedåt i fronten. Luckan hålls fast med en klämma på vardera sidan.

Ta ur fettﬁltren genom att dra i ﬁltrens låsmekanism så att ﬁltren lossas från ﬂäktkåpan.

Page 20

SVENSKA

SERVICE

THERMEX BREST

B 513051068230012017

Montera ﬁltren i ﬂäktkåpan.

RECIRKULATIONSFILTER Om recirkulationsﬁlter används kan dessa diskas. Ett ﬁlter kan diskas upp till sex gånger innan det ska bytas ut, förutsatt att anvisningarna efterföljs.

Fläktkåpan har en indikator som visar när recirkulationsﬁltren ska diskas. Indikatorn aktiveras efter 120 timmars bruk. När ﬂäktkåpan stängs av blinkar alla lysdioderna kontinuerligt under cirka 30sekunder vilket indikerar att recirkulationsﬁltren ska rengöras. Filtervakten ska nollställas manuellt. Håll då in knapparna för motor på/av samt hastighet4 under ca 3sekunder, tills dioderna slutar blinka.

Efter 480 timmars användning tänds indikatorn för byte av recirkulationsﬁltret. När ﬂäktkåpan stängs av blinkar alla dioderna kort. Därefter görs en paus under ca 30sekunder vilket indikerar att recirkulationsﬁltret ska bytas ut. Filtervakten ska nollställas manuellt. Håll då in knapparna för motor på/av samt hastighet4 under ca 3sekunder, tills dioderna slutar blinka.

Stäng luckan.

Filtren kan också diskas i diskmaskin. Observera att maskindiskmedel kan orsaka missfärgning av ﬁltren. Missfärgning av ﬁltren påverkar inte funktionen.

En tidsbaserad ﬁlterindikator är bara en indikation på när ﬁltren ska rengöras, och det faktiska behovet beror på hur mycket ﬂäktkåpan används. Thermex rekommenderar rengöring av recirkulationsﬁltren minst två till fyra gånger om året. De bör också bytas ut efter sex diskningar.

Så här rengör du recirkulationsﬁltret:

• Demontera recirkulationsﬁltret från fettﬁltret.

• Diska recirkulationsﬁltret i diskmaskin med ett lågtemperaturprogram. OBSERVERA: Diska ﬁltret på MAX 55 °C.

• När ﬁltret har diskats ska det ugnstorkas vid MAX 100 °C under ca 10minuter tills att ﬁltret är helt torrt.

• Montera recirkulationsﬁltret på fettﬁltret igen.

• Montera ﬁltren i ﬂäktkåpan.

SERVICE

Innan du felanmäler din köksﬂäkt är det viktigt att du har läst igenom monterings- och/eller bruksanvisningen noggrant. Detta säkerställer att Thermex kan de dig bästa möjliga support.

Supportavdelningen på Thermex kan kontaktas för att få hjälp med följande:

• Teknisk support vid montering och installation av din köksﬂäkt.

• Förklaring av funktioner på din köksﬂäkt.

• Serviceanmodan under reklamationsrätten på din köksﬂäkt.

Försök alltid innan serviceanmodan under reklamationsrätten på din köksﬂäkt att bryta strömmen fram till ﬂäkten i ca 5 minuter. Slå därefter på strömmen igen för att se om felet blivit avhjälpt. Om felet inte blivit avhjälpt, bryt strömmen fram till ﬂäkten i en timma. Om köksﬂäkten fortfarande inte fungerar som den skall efter att strömmen har varit bruten i en timma, och punkterna i felsökningsöversikten har genomgåtts, kontakta då supportavdelningen.

OBS: Vid reklamationer inom reklamationsrätten kommer du bli ombedd att visa dokumentation i form av kvitto på ditt inköp av ﬂäkten. Spara därför alltid kvittot.

Page 21

SVENSKA

B 513051068230012017

Innan serviceanmälan inom reklamationsrätten är det viktigt att ha alla upplysningar till hands:

• Felbeskrivning

• Modell

• Upplysningar om inköpsställe och datum för köpet

• namn, adress, telefonnummer och eventuella. e-postadress Serviceanmälan inom reklamationsrätten görs via Thermex hemsida, www.thermex.se, genom att klicka på knappen ”Service”.

Frågor avseende produkter eller service kan göras hos Thermex supportavdelning, [email protected] eller tel: 031-340 82 00.

FELSÖKNINGSÖVERSIKT

PROBLEM MÖJLIG ORSAK LÖSNING

Köksﬂäkten fungerar inte överhuvudtaget

Fläktens sugförmåga är inte tillräcklig

THERMEX

Det ﬁnns ingen ström. Kontrollera elanslutning och säkringar. Bryt strömmen till

ﬂäkten i 5 minuter och slå på den igen för att se om felet blivit avhjälpt.

Fläkten har ingen elanslutning Kontrollera att ﬂäkten är rätt inkopplad. Bryt strömmen till

ﬂäkten i 5 minuter och slå på den igen för att se om felet blivit avhjälpt.

Kallrasskyddet öppnar inte Kontrollera om det ligger något på kallrasskyddet eller om

slangsatsens spännband är för hårt draget så att spjället inte öppnar.

BREST

MLJÖHÄNSYN

Böjd eller blockerad kanal (Slang) Kontrollera att slangsatsen är helt utsträckt och inte böjd

Filtrena är smutsiga och igentäppta. Kontrollera fettﬁlter och rengör enligt anvisningar om nöd-

Alla dioder lyser under ca 30sekunder när ﬂäktkåpan stängs av.

Alla dioder blinkar under ca 30sekunder när ﬂäktkåpan stängs av.

Alla dioder blinkar kort och gör därefter en paus under ca 30sekunder.

MILJÖHÄNSYN

EMBALLAGE Emballaget skall slängas enligt gällande regler för avfallshantering.

SKROTNING AV PRODUKTEN

Fläktkåpan har varit i bruk under 30timmar, och ﬁlterindikatorn har därför aktiverats.

Fläktkåpan har varit i bruk i 120timmar, och därför aktiveras ﬁlterindikatorn för diskning av recirkulationsﬁlter. Detta sker även om inget recirkulationsﬁlter används i ﬂäktkåpan.

När ﬂäktkåpan har varit i bruk i 480 timmar aktiveras indikatorn för byte av recirkulationsﬁlter. Detta sker även om inget recirkulationsﬁlter används i ﬂäktkåpan.

samt att kanalen inte är blockerad någonstans på vägen ut. Åtgärda vid behov.

vändigt.

Rengör ﬁltren och nollställ ﬁlterindikatorn. Filtervakten ska nollställas manuellt. Håll då in knapparna för motor på/av samt hastighet4 under ca 3sekunder, tills dioderna slutar blinka.

Byt ut ﬁltren och nollställ ﬁlterindikatorn. Filtervakten ska nollställas manuellt. Håll då in knapparna för motor på/av samt hastighet4 under ca 3sekunder, tills dioderna slutar blinka.

Symbolen på produktens typskylt eller medföljande dokumentation anger att denna produkt inte får slängas som hushållsavfall, utan skall lämnas på närmaste återvinningscentral som tar emot uttjänade hushållsmaskiner.

Page 22

SUOMI

SISÄLTÖ

THERMEX BREST

SISÄLTÖ

B 513051068230012017

Yleinen varoitus

Kuvun käyttö

Huolto ja puhdistus

Huolto

Ympäristönäkökohdat

Page 23

SUOMI

B 513051068230012017

THERMEX

YLEINEN VAROITUS

• Kupu on suunniteltu ja valmistettu standardin DS/EN 60335-1 mukaisesti.

• Laite on tarkoitettu kotitalouskäyt töön. Jos sitä käy tetään muihin tarkoituksiin, takuu raukeaa.

• Asennus on annettava ammattitaitoisen asentajan suoritettavaksi Thermex Scandinavia A/S:n (Thermex) ohjeiden ja voimassa olevan lainsäädännön mukaisesti.

• Thermex ei vastaa mistään väärän asennuksen, kiinnityksen, käytön tai väärien asetusten aiheuttamista vahingoista.

ENNEN ASENNUSTA/KÄYTTÖÖNOTTOA

• Tarkista kupu kuljetusvaurioiden ja virheiden varalta välittömästi kun se otetaan vastaan.

• Ilmoita mahdollisista kuljetusvaurioista välittömästi kuljetusliikkeelle ja Thermexille.

• Virheistä ja puutteista on ilmoitettava Thermexille 8 päivän kuluessa vastaanotosta, kuitenkin viimeistään asennuksen/käyttöönoton yhteydessä.

BREST

• Eri materiaalit vaativat erilaiset tulpat ja ruuvit. Käytä seinätulppia ja ruuveja, jotka sopivat materiaaliin, johon kupua ollaan asentamassa.

• Asennusohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun.

• Vähimmäisetäisyyden kaasulla toimiviin keittolevyihin kuvun alapuolen reunasta TÄYTYY olla 65 cm EN 60335-2-31 -standardin mukaisesti.

• Kotelorakenteiselle, vapaasti riippuvalle ja seinälle asennetulle kuvulle Thermex suosittelee keittolevyn ja kuvun väliseksi etäisyydeksi 50 - 70 cm, jotta saavutetaan mahdollisimman suuri imukyky.

• Tarkista aina keittolevyn käyttöohjeessa määritelty minimietäisyys lieden ja kuvun välille. Jos ko. ohjeet määräävät suuremman etäisy yden kuin Thermex suosittelee, TÄYTY Y keittolevyn ohjeen vaatimuksia noudattaa.

• Kattoon kiinnitetyille malleille Thermex suosittelee, ettei välimatka keittolevyn ja kuvun välillä ylitä 3 metriä.

YLEINEN VAROITUS

ASENNUS

• Kupu on suunniteltu käytettäväksi sähköverkossa 230 V ±10 %~ 50 HZ standardin EN 50160 mukaisesti

• Liitä kupu siihen kytketyllä pistokkeella. HUOMAA: Jos pistokkeessa on maadoitus, se TÄYTYY kytkeä maadoitettuun pistorasiaan.

• Ulkoisella moottorilla varustetuissa malleissa EI saa käy ttää yhteistä nollajohtoa poistopuhaltimen ja moottorin asennukseen, koska se vaikuttaa laitteen ohjaukseen.

• Toisen valmistajan ulkoista moottoria käytettäessä TÄYTYY varmistaa, että moottori on yhteensopiva valitsemasi kuvun kanssa. Muussa tapauksessa laitteen reklamointioikeus raukeaa.

• Älä kytke virtaa kupuun ennen kuin asennus on valmis.

• Laitteesta ei saa johtaa ilmaa tuuletuksessa käytettävään kanavaan, jossa kulkee kaasuja tai muita palavia materiaaleja, vaan ilma on johdettava erilliseen kanavaan.

• Poistoilmakanavia koskevia kansallisia lakeja on noudatettava.

• Käytä aina alkuperäisen kokoista poistokanavaa. Pienemmällä kanavalla suorituskyky huononee ja melutaso nousee.

• Poisto kuvusta ulos pitäisi olla mahdollisimman lyhyt, jotta kupu toimisi mahdollisimman tehokkaasti.

• Hormin mutkien määrä on pyrittävä pitämään mahdollisimman pienenä, jotta kupu toimisi mahdollisimman tehokkaasti.

• Thermex suosittelee aina käytettäväksi ääni- ja tiivistymiseristettyä hormiputkea kylmien tilojen liitännöissä.

• Thermex suosittelee joustavaa putkea käytettäessä äänenvaimentimen käyttöä melutason pitämiseksi mahdollisimman pienenä

• Joustavaa putkea käytettäessä on aina varmistettava, että se on venymätön, jotta minimoidaan ilmanvastus ja saavutetaan suurin mahdollinen poistokyky.

KUVUN KÄYTTÖ

• Lue aina ohjeet huolellisesti ENNEN kuvun käytön aloittamista.

• Säästä tämä ohjekirja tulevaa käyttöä varten.

• Irrota kupu aina ennen puhdistusta, huoltoa tai korjausta.

• Mitään kuvun osaa ei saa korjata tai vaihtaa ellei käyttöohje nimenomaisesti suosittele sitä.

• Kaikki korjaustyöt on annettava ammattitaitoisen asentajan suoritettavaksi.

• Alle 8-vuotiaat lapset, henkilöt, joilla on fyysisiä, henkisiä tai aisteihin liittyviä vajaatoimintoja, sekä henkilöt, joilla ei ole riittävää kokemusta tai tietoa, saavat käyttää kupua vain jos näitä henkilöitä valvotaan tai he ovat saaneet riittävästi opastusta kuvun turvalliseen käyttöön.

• Lapsia pitää valvoa, jotta he eivät leiki kuvulla.

• Puhdistusta ja huoltoa ei saa antaa lasten suoritet tavaksi, elleivät he ole valvonnan alaisina.

• Kupu pitää puhdistaa säännöllisesti tehokkaan toiminnan ja pisimmän käyttöiän takaamiseksi.

• Rasvaa ja pölyä kertyy suodattimeen, joka voi syttyä riittämättömän puhdistuksen takia.

• Kupu pitää puhdistaa säännöllisesti sisä- ja ulkopuolelta, jotta vältetään rasvatahrojen muodostuminen sen seiniin ja muihin pintoihin.

• Jos kupua käytetään samanaikaisesti kaasua tai muita palavia materiaaleja käyttävien laitteiden kanssa, on huoneen riittävästä ilmanvaihdosta huolehdittava hyvin.

• ÄLÄ KOSKA AN liekitä kuvun alla.

• Kuvun osat saattavat lämmetä keittolevyn vaikutuksesta.

Page 24

SUOMI

KUVUN KÄYTTÖ

THERMEX BREST

KUVUN KÄYTTÖ

Tässä kuvussa on:

• LED-valo

• Tehostustoiminto

• Jälkikäynti

• Suodattimen ilmaisin

KÄYTTÖPANEELI

1. Valo päälle/pois

O-I

III

2. Imutoiminto päälle/pois

3. Nopeus 2

4. Nopeus 3

5. Nopeus 4 (Tehostustoiminto)

B 513051068230012017

1 2 3 54

Kun toiminto on käytössä, LED-valo painikkeen yläpuolella vilkkuu.

IMUTOIMINNON KÄYTTÄMINEN Moottori käynnistetään painamalla Imutoiminto päälle/pois -painiketta. Kupu käynnistyy aina nopeudella 1. Moottorin nopeutta lisätään painamalla halutun nopeuden painiketta. Valo painikkeen yläpuolella on valaistuna, lukuun ottamatta nopeutta 4, katso lisätietoja kohdasta TEHOSTUSTOIMINTO.

Moottori voidaan sammuttaa vain nopeudelta 1. Moottori sammutetaan painamalla Poisto päälle/pois -painiketta kuvun toimiessa nopeudella 1.

TEHOSTUSTOIMINTO Nopeus 4 on tehostustoiminto. Kupu käy nopeudella 4 noin viiden minuutin ajan, minkä jälkeen se kytkeyty y automaattisesti nopeudelle 3. Valo 4-painikkeen yläpuolella vilkkuu tehostustoiminnon ollessa päällä.

VALO Kuvun valo sytytetään ja sammutetaan Valo päälle/pois -painikkeella. Valo voidaan sytyttää, vaikkei moottori olisi käynnissä.

JÄLKI-IMU Jälki-imu tarkoittaa, että moottori pysähtyy automaattisesti tietyn minuuttimäärän kuluttua toiminnon aktivoimisesta. Jälki-imu jatkuu valitulla nopeudella 5, 10 tai 15 minuutin ajan.

Jälki-imun aktivoitumiseksi liesikuvun poiston on oltava käynnissä. Poisto aktivoituu painamalla poiston päälle/pois-painiketta, kunnes kaikki valot alkavat vilkkua. Tämän jälkeen valitaan aika. Jos haluat moottorin pysähtyvän 5 minuutin jälkeen, painetaan 1-tehon painiketta. Jos haluat liesikuvun olevan käynnissä 10 minuuttia, paina 2-tehon painiketta, ja jos haluat liesikuvun olevan käynnissä 15 min, paina 3-tehon painiketta. Valo valitun ajan painikkeen yläpuolella vilkkuu, mutta nopeuden valo palaa jatkuvasti.

Kun jälki-imu on aktiivinen, voidaan nopeutta säädellä, ja liesikupu sammuu valitun ajan päätyttyä. Huomioi kuitenkin, että tehostustoiminnon käyttö keskeyttää jälki-imun.

Jälki-imu voidaan keskeyttää sammuttamalla liesituuletin.

SISÄINEN KIERRÄTYS Kuvussa voi käyttää sisäistä kierrätystä. Tätä käytetään tyypillisesti keittiöissä ja paikoissa, joissa ei ole mahdollista liittää laitetta ulkohormiin. Ilma kulkee ensin rasvasuodattimen läpi ja sen jälkeen hajuja poistavan aktiivihiilisuodattimen läpi.

HUOMAUTUS: Käytä kierrätyssuodatinta, joka asennetaan terässuodattimeen. Kierrätyssuodatin ei sisälly kuvun toimitukseen, mutta sen voi ostaa

Page 25

SUOMI

B 513051068230012017

tuotenumerolla 535.05.6100.9.

Kierrätyssuodatin asennetaan terässuodattimeen seuraavasti:

HUOLTO JA PUHDISTUS

• Katkaise aina virta puhdistuksen ajaksi.

• Kupu pitää puhdistaa säännöllisesti tehokkaan toiminnan ja pisimmän käyttöiän takaamiseksi.

• Rasvaa ja pölyä kertyy suodattimeen, joka voi syttyä riittämättömän puhdistuksen takia.

• Kupu pitää puhdistaa säännöllisesti sisä- ja ulkopuolelta, jotta vältetään rasvatahrojen muodostuminen sen seiniin ja muihin pintoihin.

THERMEX

Aseta kierrätyssuodattimen kielekkeet terässuodattimen reikiin.

Paina kierrätyssuodatin paikoilleen niin, että kielekkeet lukkiutuvat terässuodattimen reikiin.

BREST

HUOLTO JA PUHDISTUS

PÄIVITTÄINEN PUHDISTUS

• Thermex suosittelee kalusteisiin integroitujen, ripustettujen ja seinään asennettujen kupujen rasvasuodattimen pyyhkimistä kostealla liinalla jokaisen ruuanvalmistuksen jälkeen. Kupusi pysyy puhtaana ja tehokkaana hyvin pienellä päivittäisellä ylläpidolla.

• Metallipinnat puhdistetaan kostealla liinalla ja puhdistusaineella, ja ne viimeistellään metallinkiillotusaineella (saatavana tuotenumerolla

499.99.9999.9).

• Lakatut pinnat puhdistetaan kostealla liinalla ja pesu-/astianpesuaineella. Älä koskaan käytä hankaavia aineita.

RASVASUODATTIMEN PUHDISTUS Liesituulettimessa on suodattimien puhdistusmuistuttaja, joka aktivoituu 30 käyttötunnin jälkeen. Merkkinä siitä, että rasvasuodattimet tulisi puhdistaa - kaikki LED-valot sytty vät noin 30 sekunnin ajaksi, kun liesituuletin kytketään pois päältä. Puhdistusmuistuttaja täytyy resetoida manuaalisesti. Resetointi tapahtuu painamalla Imutoiminto päälle/pois ja Nopeus 4 (tehostustoiminto) painikkeita samaan aikaan noin 3 sekunnin ajan, kunnes LED-valot sammuvat.

Aikaan perustuva suodattimenvaihtoilmaisin on vain ohje suodattimen vaihtoon, koska vaihtotarve riippuu hyvin paljon kuvun käytöstä. Thermex suosittelee, että suodatin puhdistetaan vähintään seuraavien aikavälien jälkeen, riippuen käytetystä paistorasvasta:

• Paistomargariini - suodatin puhdistetaan 3 viikon välein

• Nestemäinen margariini - suodatin puhdistetaan 2 viikon välein

• Öljy - suodatin puhdistetaan kerran viikossa

• Uppopaisto rasvassa - suodatin puhdistetaan 2-3 kertaa viikossa

Rasvasuodatin puhdistetaan seuraavasti:

1 2

• Aseta suodatin lämpimään pesuaineveteen ja puhdista se tarvittaessa pehmeällä harjalla.

• Huuhtele lämpimällä vedellä.

• Aseta suodatin kuivumaan pyyhkeen tai vastaavaan päälle.

• Toista käsittely tarvittaessa.

Avaa lukko vetämällä niitä alaspäin edestä. Lukitus pysyy kiinni klipseillä lukon molemmilla puolilla.

Poista suodattimet vetämällä suodattimien lukitusmekanismia niiden irrottamiseksi kuvusta.

Page 26

SUOMI

THERMEX BREST

HUOLTO

B 513051068230012017

Asenna suodattimet kupuun.

KIERRÄTYSSUODATIN Käytä kierrätyssuodatinta, joka voidaan pestä. Ohjeita noudattamalla suodatin voidaan pestä enintään kuusi kertaa ennen kuin se pitää vaihtaa.

Kuvussa on ilmaisin, joka ilmaisee kierrätyssuodattimen pesutarpeen. Merkkivalo syttyy 120 tunnin käytön jälkeen. Kun liesituuletin sammutetaan, kaikki valot vilkkuvat jatkuvasti 30 sekuntia osoittaen, että kierrätyssuodatin on puhdistettava. Suodatinhälytys nollataan käsin. Se tapahtuu pitämällä imu päälle/pois- ja 4-tehon painiketta pohjassa n. kolmen sekunnin ajan, kunnes valot lopettavat vilkkumisen.

Kierrätyssuodattimen vaihtomerkkivalo syttyy noin 480 käyttökerran jälkeen. Kun liesituuletin sammutetaan, kaikki valot vilkkuvat lyhyesti tauottaen 30 sekuntia osoittaen, että kierrätyssuodatin on vaihdettava. Suodatinhälytys nollataan käsin. Se tapahtuu pitämällä imu päälle/pois- ja 4-tehon painiketta pohjassa n. kolmen sekunnin ajan, kunnes valot lopettavat vilkkumisen.

Aikaan perustuva suodattimenvaihtoilmaisin on vain ohje suodattimen vaihtoon, koska vaihtotarve riippuu hyvin paljon kuvun käytöstä. Thermex suosittelee, että kierrätyssuodatin puhdistetaan vähintään neljä kertaa vuodessa ja vaihdetaan kuudennen pesun jälkeen.

Sulje luukku.

Suodattimet voi myös pestä astianpesukoneessa. Huomaa, että konepesu voi aiheuttaa suodattimeen värjäymiä. Mahdolliset suodattimen värjäymät eivät vaikuta sen toimintaan.

Kierrätyssuodatin puhdistetaan seuraavasti:

• Kierrätyssuodatin irrotetaan rasvasuodattimesta.

• Pese kierrätyssuodatin astianpesukoneessa matalassa lämpötilassa. HUOMAUTUS: Suodattimen saa pestä ENINTÄÄN 55 °C lämpötilassa.

• Kun suodatin on pesty, sitä kuivatan uunissa ENINTÄÄN 100 °C lämpötilassa n. 10 minuutin ajan, kunnes se on täysin kuiva.

• Asenna kierrätyssuodatin takaisin rasvasuodattimeen.

• Asenna suodattimet kupuun.

HUOLTO

Ennen kuin otat yhteyttä huoltoon Thermex-kupuusi liittyvässä asiassa, on tärkeää, että luet asennus- ja käyttöohjeet huolellisesti. Näin varmistetaan, että Thermex voi auttaa sinua parhaalla mahdollisella tavalla.

Thermexin asiakaspalveluun voi ottaa yhteyttä seuraaviin asioihin liittyen:

• Tekninen tuki kupusi hoitoon ja asennukseen.

• Kupusi toimintojen selventäminen.

• Kupusi takuuhuoltopyynnöt.

Aina ennen yhteydenottoa takuuhuoltoon kokeile katkaista virta kuvustasi noin 5 minuutiksi. Kytke sitten virta uudelleen, ja tutki korjaantuiko ongelma.

Jos vika ei korjaannu, irrota kuvun pistoke tunnin ajaksi. Jos kupu ei edelleenkään toimi oikein tunnin sähkökatkon jälkeen, ja vianetsintäkaaviot on käyty läpi, ota yhteyttä huoltoon.

HUOMAA: Takuuseen liittyvissä asioissa sinua pyydetään todistamaan ostoksesi esittämällä ostokuitti. Pidä tästä syystä ostokuitti aina tallessa.

Ennen takuuhuoltoon toimittamista on tärkeää, että kaikki tarvittavat tiedot ovat käytettävissä:

• Vian kuvaus

Page 27

SUOMI

B 513051068230012017

• Malli

• Kuvun tyyppi- ja sarjanumerot (annettu tyyppikilvessä)

• Ostotiedot.

Takuukorjauspyynnöt voidaan tehdä täyttämällä takuulomake osoitteessa www.thermex.dk/service, jossa myös huoltoehdot ovat luettavissa.

Tekniseen tukeen liittyvät kysymykset ja toimintojen tarkennuspyynnöt voidaan tehdä lähettämällä viesti osoitteeseen info@thermex.ﬁ tai puhelimitse +34 936373003.

VIANMÄÄRITYSTIETOJA

ONGELMA MAHDOLLINEN SYY RATKAISU

Kupu ei toimi Ei sähköä Tarkista kuvun sähkön saanti. Katkaise virta n. 5 minuutiksi

Kuvun imuteho ei ole riittävä Vastapelti on tukkiutunut Tarkista, onko vastapellin päälle pudonnut esineitä tai

THERMEX

ja kytke se uudelleen, jotta nähdään onko vika edelleen olemassa.

Kupua ei ole liitetty sähköverkkoon Tarkista, että kupu on liitetty sähköverkkoon. Katkaise

virta n. 5 minuutiksi ja kytke se uudelleen, jotta nähdään onko vika edelleen olemassa.

onko vastapellin liitäntäpuristimet kiristetty niin tiukalle, ettei pelti voi avautua. Irrota juuttuminen tai poista este, jos vastapelti on tukkiutunut.

BREST

YMPÄRISTÖNÄKÖKOHDAT

Poisto on puristuksissa tai tukossa. Tarkista, että poisto ei ole puristuksissa tai tukossa. Korjaa

Suodatin on likainen ja tukossa. Tarkista, että suodatin on puhdas ja puhdista tarvittaessa,

Kaikki valot syttyvät 30 sekunniksi liesikuvun sammuessa.

Kaikki valot vilkkuvat 30 sekunnin ajan liesikuvun sammuessa.

Kaikki valot vilkkuvat lyhyesti tauottaen n. 30 sekuntia.

YMPÄRISTÖNÄKÖKOHDAT

PAKK AUS Pakkaus pitää hävittää paikallisten jätehuoltomääräysten mukaisesti.

KUVUN HÄVITTÄMINEN

Kupu on ollut käytössä 30 tuntia, ja sen vuoksi suodatinilmaisin on aktiivinen.

Kupu on ollut käytössä 120 tuntia, ja sen vuoksi kierrätyssuodattimen puhdistusilmaisin aktivoidaan. Se tapahtuu, vaikka kuvussa ei käytetä kierrätyssuodatinta.

Kupu on ollut käytössä 480 tuntia, ja sen vuoksi kierrätyssuodattimen vaihtoilmaisin aktivoidaan. Se tapahtuu, vaikka kuvussa ei käytetä kierrätyssuodatinta.

tarvittaessa.

ks. tämän oppaan puhdistukseen ja huoltoon liittyvä kappale.

Puhdista suodatin, ja nollaa suodatinilmaisin. Suodatinhälytys nollataan käsin. Se tapahtuu pitämällä imu päälle/ pois- ja 4-tehon painiketta pohjassa n. kolmen sekunnin ajan, kunnes valot lopettavat vilkkumisen.

Vaihda suodatin, ja nollaa suodatinilmaisin. Suodatinhälytys nollataan käsin. Se tapahtuu pitämällä imu päälle/ pois- ja 4-tehon painiketta pohjassa n. kolmen sekunnin ajan, kunnes valot lopettavat vilkkumisen.

Tuotteessa ja siihen liittyvissä ohjeissa ilmoitettu merkintä tarkoittaa, ettei tätä tuotetta voida hävittää kotitalousjätteenä, vaan se pitää toimittaa lähimpään keräyspisteeseen kierrätettäväksi sähkö- ja elektroniikkajätteenä.

Page 28

ESPAÑOL

CONTENIDO

THERMEX BREST

B 513051068230012017

Advertencia general

Uso de la campana

Mantenimiento y limpieza

Servicio

Medio ambiente

Page 29

ESPAÑOL

B 513051068230012017

THERMEX

ADVERTENCIA GENERAL

• La campana ha sido producida y desarrollada en concordancia a DS/ EN 60335-1.

• Esta campana soló es apta para uso en casas particulares, si se utiliza para otros ﬁnes se cancela el derecho de reclamación.

• Toda la instalación debe ser efectuada por un técnico cualiﬁcado según las instrucciones de Thermex y según la normativa.

• Thermex declina cualquier responsabilidad por daños causados por instalación, montaje, uso o manipulaciones incorrectas.

ANTES DEL MONTAJE/INICIO DE USO

• Comprobar que la campana no tiene daños de transporte e informar si procede.

• Los daños de trasporte deben ser informados a Thermex y a la agencia inmediatamente y no mas tarde de 24 horas.

• Errores o faltas de material tienen que ser reclamados a Thermex inmediatamente.

BREST

• Diferentes materiales precisan diferentes tacos y tornillos. Utilizar los tacos y tornillos que son aptos para el material donde se va a montar la campana.

• Seguir las instrucciones para el montaje de los tornillos y tacos.

• La distancia mínima para cocina de gas entre la parte inferior de la campana y la cocina ha de ser 65 cms según la normativa EN 60335-2-31.

• Para campanas montadas en un armario alto, islas o de pared Thermex recomienda que la distancia entre la cocina y la campana sea entre 50 y 70 cms para asegurar una óptima extracción.

• Siempre comprobar la distancia mínima indicada en el manual de la cocina. Si la distancia es superior a la distancia recomendada por Thermex respetar la distancia recomendada en el manual de la cocina.

• Para campanas integradas en el techo Thermex recomienda que la distancia entre cocina y campana no sea superior a 150 cms.

ADVERTENCIA GENERAL

MONTAJE

• La campana funciona a 230 Volt ±10%~ 50 HZ según la normativa EN 50160.

• Conectar la campana con el enchufe adjunto. NOTA: Si el enchufe tiene toma de tierra la campana TIENE QUE ESTAR CONECTADA a toma de tierra.

• Para modelos con motor externo NO debe ser utilizado un neutro común para la conexión de la campana y el motor porque estropea la electrónica.

• Al conectar con un motor externo de otro proveedor SIEMPRE comprobar que es compatible con la campana. En caso contrario el derecho de reclamación de la campana queda cancelado.

• No conectar la corriente antes de haber acabado la instalación.

• El aire de la campana no debe pasar por un tubo que sea utilizado por aparatos que utilizan gas u otros materiales inﬂamables. La campana tiene que tener su propia salida.

• La normativa general vigente nacional respecto a la salida del aire tiene que ser respetada.

• Siempre utilizar la dimensión original de la salida de humos de la campana. Al reducir el diámetro la eﬁcacia de extracción baja y el nivel sonoro sube.

• El recorrido de la campana hasta el exterior debe ser el más corto posible para obtener la máxima eﬁcacia de la campana.

• El numero de codos deben ser el mínimo posible para obtener el máximo rendimiento de la campana.

• Thermex recomienda siempre utilizar tubo insonorizante y anticondensante al pasar por habitaciones frias.

• Thermex recomienda utilizar un silenciador con el tubo ﬂexible para minimizar el nivel sonoro.

• Al utilizar el tubo ﬂexible asegurar que esté totalmente estirado para minimizar la resistencia del aire y asegurar una máxima capacidad de extracción.

EL USO DE LA CAMPANA

• Lea siempre este manual detenidamente ANTES de iniciar el uso de la campana

• Guardarlo para consultas posteriores.

• Siempre desconectar la corriente de la campana antes de iniciar el mantenimiento o la reparación.

• No reparar o sustituir ningún componente de la campana si no está especiﬁcamente recomendado en el manual.

• Toda reparacion tiene que ser efectuada por un técnico cualiﬁcado.

• Los menores de 8 años, personas con discapacidades ﬁsicas, psiquicas o sensoriales o personas que no tienen la suﬁciente experiencia o conocimiento SOLO pueden utilizar de la campana bajo una vigiliancia adecuada o después de haber recibido las instrucciones necesarias para utilizarla de manera segura.

• Los menores deberían estar bajo vigilancia para que no juegen con la campana

• La limpieza y el mantenimiento sólo puede ser efectuado por menores si estan bajo vigilancia.

• La campana debe ser limpiada con frecuencia para asegurar una óptima función y una vida larga.

• Grasa y restos de polvo se juntan en el ﬁltro y pueden causar un incendio si la limpieza es defectuosa.

• Limpiar la campana con frecuencia por fuera y por dentro para evitar manchas de grasa en la pared u otros lugares.

• Si la campana funciona al mismo tiempo que otros aparatos que consumen gas u otros materiales inﬂamables, asegurar una ventilación adecuada de la habitación.

• NUNCA FLAMBEAR por debajo de la campana.

• Las partes de la campana pueden calentarse al usar la cocina.

Page 30

ESPAÑOL

THERMEX BREST

USO DE LA CAMPANA

Esta campana tiene:

• Luz LED

• Función de boost

• Temporizador

• Indicador de limpieza de ﬁltros

PANEL DE CONTROL

1. Encender/apagar luz

O-I

III

2. Encender/apagar extración

3. Velocidad 2

4. Velocidad 3

5. Velociad 4(función de boost)

B 513051068230012017

1 2 3 54

Cuando una función ha sido activada el diodo esta iluminado

EXTRACIÓN El motor se activa al apretar el botón encender/apagar la extración. El motor siempre arranca a la velocidad 1.La velocidad del motor aumenta al apretar el botón hasta la velocidad deseada.El diodo encima de la velocidad escogida está iluminado con excepción de la velocidad 4. Leer más en el apartado FUNCIÓN DE BOOST.

El motor solo puede ser apagado desde la velocidad 1. Para apagar el motor apretar el botón encender/apagar extración cuando la campana esta en velocidad 1.

FUNCIÓN DE BOOST Velocidad 4 es una función de boost.La campana funciona a la velocidad 4 durante aprox 5 minutos y a continuación baja automáticamente a la velocidad

3. Cuando la función de boost esta activada el diodo encima del botón 4 parpadea.

LUZ La luz de la campana se enciende y se apaga al apretar el botón encender/apagar luz. La luz se enciende con independencia a si el motor esta activado.

TEMPORIZADOR Temporizador signﬁca que el motor se apaga automaticamente después de un cierto periodo de minutos después de haber activado la función. El temporizador funciona a la velocidad escogida durante 5, 10 o 15 minutos.

Para activar el temporizador la extración de la campana tiene que estar activada.El temporizador se activa al apretar el botón encender/apagar extración hasta que todos los diodos parpadean. A continuación escoger el tiempo. Si deseamos 5 minutos apretar el botón 1, si deseamos 10 minutos apretar el botón 2 y si deseamos 15 minutos apretar el botón 3.El diodo encima del botón escogido parpadea mientras el diodo para la velocidad esta iluminado constantemente.

Cuando el temporizador está activado la velocidad puede ser regulada y la campana seguirá funcionando durante el periodo escogido. Tener en cuenta que la función de boost se activa si el temporizador se anula.

El temporizador puede ser anulado en cualquier momento al apagar la campana.

RECIRCULACIÓN La campana puede ser utilizada para recirculación Esta modalidad se utiliza en cocinas con ubicaciones donde tipicamente no hay posibilidad de una salida hacia el exterior. El aire pasa primero por el ﬁltro antigrasa y después por un ﬁltro de carbono que elimina los olores.

Page 31

ESPAÑOL

B 513051068230012017

NOTA:Se utiliza un ﬁltro de recirculación que se monta detrás del ﬁltro de aluminio.El ﬁltro no esta incluido con la compra de la campana. pero puede ser adquirido como accesorio con el código de artículo 535.05.6100.9

Los ﬁltros de recirculación se montan en el ﬁltro de aluminio de la siguiente manera:

MANTENIMIENTO Y LIMPIEZA

• Siempre desconectar la corriente antes de la limpieza

• La campana debe ser limpiada con frecuencia para asegurar una óptima función y una duración larga.

• Grasa y restos de polvo se juntan en el ﬁltro y pueden causar un incendio si la limpieza es defectuosa.

• Limpiar la campana con frecuencia por fuera y por dentro para evitar manchas de grasa en la pared y otros lugares.

THERMEX

Poner los topes del ﬁltro de recirculación en los agujeros del ﬁltro de aluminio.

Empujar el ﬁltro de recirculación a su sitio de tal manera que los topes se cierren en el ﬁltro de aluminio.

BREST

MANTENIMIENTO Y LIMPIEZA

LIMPIEZA DIARIA

• Para campanas integradas en un armario alto, de isla o de pared Thermex recomienda que el ﬁltro antigrasa se limpie con un trapo húmedo después de cada cocción. Se precisa muy poco tiempo cada día para mantener su campana limpia y eﬁcaz.

• Las superﬁcies de acero inox se limpian con un trapo húmedo y detergente neutro y pueden ser limpiadas con 3M POLISH. NOTA: Este producto puede ser comprado, su código de artículo es 499.99.9999.9.

• Las superﬁcies lacadas se limpian con un trapo húmedo con detergente neutro. NUNCA con un producto abrasivo.

LIMPIEZA DEL FILTRO La campana tiene un indicador de cuando los ﬁltros deben ser limpiados. El indicador se activa después de 30 horas de uso. Cuando la campana se apaga todos los diodos se encienden aprox 30 segundos para indicar que los ﬁltros deben ser limpiados. La alarma se resetea manualmente. Eso se hace al apretar el botón encender/apagar extracción y el botón 4 aprox. 3 segundos hasta que todos los diodos se apaguen.

El indicador de ﬁltro basado en tiempo solo es orientativo para indicarnos cuando los ﬁltros deben ser limpiados. Esto depende del uso de la campana. Thermex recomienda que el ﬁltro como mínimo se ha de limpiar en los siguientes intervalos según el tipo de grasa escogida:

• Margarina- limpiar el ﬁltro cada 3 semanas

• Margarina líquida - limpiar el ﬁltro cada 2 semanas

• Aceite- limpiar el ﬁltro cada semana

• Fritura - limpiar 2-3 veces por semana

El ﬁltro antigrasa se limpia de la siguiente manera:

1 2

• Meter los ﬁltros en agua caliente con jabón y limpiar con un cepillo suave.

• Aclarar a continuación con agua caliente.

• Dejar los ﬁltros para secar encima de un trapo o similar.

• Repetir el proceso si es necesario.

Abrir el portón al tirar hacia abajo. El portón esta ﬁjado con clips a cada lado del portón.

Sacar los ﬁltros al tirar del mecanismo de cierre de los ﬁltros y liberar los ﬁltros de la campana.

Page 32

ESPAÑOL

SERVICIO

THERMEX BREST

B 513051068230012017

Montar los ﬁltros en la campana. Cerrar el portón.

FILTROS DE RECIRCULACIÓN. Si se utilizan ﬁltros de recirculación pueden ser lavados. Si seguimos el manual los ﬁltros pueden ser limpiados hasta 6 veces antes de sustituirlos. La campana tiene un indicador de cuando los ﬁltros deben ser limpiados. El indicador se activa después de 120 horas de uso. Cuando la campana se apaga todos los diodos parpadean de manera continuada durante aprox 30 segundos para indicar que los ﬁltros deben ser limpiados. La alarma se resetea manualmente. Eso se hace al apretar el botón encender/apagar extracción y el botón 4 aprox. 3 segundos hasta que todos los diodos no parpadeen más.

Después de un uso de 480 horas el indicador de sustitución del ﬁltro de recirculación se activa. Cuando la campana se apaga todos los diodos parpadean de manera corta con una pausa a continuación de aprox 30 segundos para indicar que el ﬁltro de recirculación debe ser sustituido. La alarma del ﬁltro se resetea manualmente. Eso se hace al mantener apretados el botón encender/apagar extracción y el botón 4 aprox. 3 segundos hasta que los diodos dejen de parpadear.

El indicador de ﬁltro solo es una guia de cuando deberían ser limpiados los ﬁltros en la campana, porque depende mucho del uso. Thermex recomienda que los ﬁltros se limpian como minimo 2-4 veces/año y se sustityen después de 6 lavados.

Los ﬁltros también pueden ser lavados en lavavajillas. Tener en cuenta que la limpieza puede causar una decoloración de los ﬁltros. Eso no inﬂuye en la capacidad de los ﬁltros.

El ﬁltro de recirculación se limpia de la siguiente manera:

• El ﬁltro de recirculación se desmonta del ﬁltro antigrasa.

• El ﬁltro de recirculación se limpia en el lavavajillas en un programa a baja temperatura. NOTA: Como MÁXIMO debe ser limpiado a 55º C

• Cuando el ﬁltro está limpio se seca en el horno a MAX 100º C durante aprox 10 minutos hasta que el ﬁltro está totalmente seco.

• Montar el ﬁltro de recirculación de nuevo en el ﬁltro antigrasa.

• Montar los ﬁltros en la campana.

SERVICIO

Antes de pedir SAT para su campana Thermex es importante que Ud. haya leído cuidadosamente el manual de montaje y/o el manual de uso. Así aseguramos que Ud. reciba la mejor asistencia.

Ud. puede contactar con Thermex para:

• Soporte técnico para el montaje e instalación de su campana.

• Precisión de las funciones de su campana.

• Solicitud de SAT durante el periodo de garantía.

Antes de solicitar SAT siempre desconectar la corriente de la campana aprox. 5 minutos y volver a conectar. Comprobar si el problema ha quedado resuelto.

SI el problema persiste desconectar la corriente de la campana 1 hora. Si la campana todavía no funciona correctamente después de haber estado desconectada 1 hora y después de haber repasado los puntos en el resumen de los errores, contactar con Thermex.

NOTA: Si su problema está dentro del periodo de garantía es importante tener toda la información preparada.

• Descripción de la avería

• Modelo

Page 33

ESPAÑOL

B 513051068230012017

• El número y tipo de la campana (ver placa identiﬁcativa)

• Información sobre la compra (factura)

La solicitud de servicio tiene que efectuarse por la pagina web. www.thermex.es.

Aquí también puede leer las condiciones de ser vicio.

Si tiene consultas sobre soporte técnico o precisión de las funciones mandar un email a [email protected] o llamar al TELEFONO 93.637.30.03.

RESUMEN BUSQUEDA ERRORES

PROBLEMA POSIBLE CAUSA SOLUCIÓN

La campana no funciona No tiene corriente Comprobar si llega corriente a la campana. Desconectar la

La extracción de la campana no es suﬁciente

THERMEX

corriente aprox.5 minutos y volver a conectar para comprobar si el problema persiste.

La campana no está conectada a la corriente Controlar que la campana esté conectada a la corrien-te.

Desconectar la corriente aprox. 5 minutos y volver a conectar para comprobar si el problema persiste

El contraregistro está bloqueado Controlar si algo ha caído encima del registro o si la abraza-

dera ha sido ﬁjada demasiado fuerte de tal manera que el registro no abre. Aﬂojar la abrazadera o quitar el objeto

BREST

MEDIO AMBIENTE

La salida está presionada o bloqueada Controlar que la salida no está presionada o bloqueada.

Los ﬁltros están sucios Controlar que los ﬁltros estén limpios y limpiarlos si es ne-

Todos los diodos se encienden aprox 30 segundos cuando la campana se apaga.

Todos los diodos parpadean aprox 30 segundos cuando la campana se apaga.

Todos los diodos parpadean con una pausa de continuación aprox 30 segundos.

MEDIO AMBIENTE

EMBALAJE Deshacerse del embalaje según la normativa.

La campana ha estado en uso 30 horas y en consecuencia el indicador de ﬁltro está activado.

La campana ha estado en uso 120 horas y el indicador de que los ﬁltros de recirculación deben ser lavados se activa. Eso ocurre también aunque la campana NO utiliza ﬁltro de recirculación.

La campana ha estado en uso 480 horas y en consecuencia el indicador de sustitución de los ﬁltros de recirculación se activa. Eso también pasa aunque no se utilice ﬁltros de recirculación en la campana.

Solucionar si es necesario

cesario según el apartado de limpieza y mantenimiento en este manual.

Limpiar los ﬁltros y resetea el indicador de ﬁltros. La alarma del ﬁltro tiene que ser reseteada manualmente. Eso se hace al mantener apretados el botón de encender/apretar extracción y el botón 4 aprox. 3 segundos hasta que los diodos dejan de parpadear.

Limpiar los ﬁltros y resetea el indicador del ﬁltro. La alarma del ﬁltro se resetea manualemente. Eso se hace al mantener apretados el botón de encender/apagar extracción y el botón 4 en aprox. 3 segundos hasta que los diodos dejan de parpadear.

Sustituir los ﬁltros y resetear el indicador del ﬁltro. La alarma del ﬁltro se resetea manualemente. Eso se hace al mantener apretados el botón de encender/apagar extracción y el botón 4 en aprox. 3 segundos hasta que los diodos dejan de parpadear.

ELIMINACION DE LA CAMPANA

El símbolo del producto o la documentación adjunta indican que este producto no puede ser dejado como chatarra doméstica pero tiene que ser entregado en un centro de recogida de equipos eléctricos.

Page 34

ENGLISH

CONTENTS

THERMEX BREST

CONTENTS

B 513051068230012017

Warnings

Use of the hood

Maintenance and cleaning

Service

Environmental conciderations

Page 35

ENGLISH

B 513051068230012017

THERMEX

WARNINGS

• The range hood is designed and manufactured according to DS/EN 60335-1.

• This range hood is only for use in private house holds, if used for other purposes the warranty will be repealed.

• Installation must be performed by a skilled electrician in accordance with the speciﬁcations given by Thermex Scandinavia A/S (Thermex) and legislation in force.

• Thermex disclaims all responsibility in regards to damages caused by wrong installation, mounting or use.

BEFORE MOUNTING/COMMISSIONING

• Inspect the range hood for transport damages, ﬂaws and defects immediately after the receipt.

• Transport damages must be ﬁled to the haulage contractor and Thermex immediately after the receipt.

• Flaws and defects must be ﬁled to Thermex within 8 days of the receipt, and not later than mounting/commissioning.

MOUNTING

• The range hood is intended for working at 230 Volt ±10%~ 50 HZ in referring to EN 50160.

• Connect the hood with the attached plug. NOTE: The hood MUST have earth if the plug has an earth connection.

• For models with external motor applies NOT to use common zero when installing the hood and motor, as this will aect the control.

• It MUST be ensured that the motor can be used with the selected range hood when using an external motor from another supplier. Otherwise the warranty no longer apply.

• Do not plug in the range hood until the mounting is complete.

• The air are ro be be discharged from the hood into a pipe used for extraction from devices using gas or other fuels. Such devices must have a separate vent.

• All national and local legislation, building regulations or the like for air emissions must be observed.

• Always use the original dimension of the vent. By reducing the dimension of the vent, the performance will be reduced and the sound level will be increased.

• The vent to open air must be as short as possible in order to get the best possible capacity of the range hood.

• The number of bends on the vent must be minimised to gain the best possible capacity of the range hood.

• Thermex recommends always using sound and condensation insulated vent hose in unheated spaces.

• Thermex recommends to use a muer to minimize the noise level when using ﬂexible hose.

• When using a ﬂexible hose always ensure this is fully extended to minimize air resistance and thereby achieve best possible capacity.

BREST

• Dierent materials requires dierent rawlplugs and screws. Use rawlplugs and screws intented for the material the range hood is to be mounted on.

• If the instructions for the installation of screws and ﬁttings are not followed, it may result in electrical shock.

• The minimum distance to gas stoves from the burner's edge to the underside of the hood MUST be minimum 65 cm in accordance to EN 60335-2-31.

• Thermex recommends that the space between the lower edge of the range hood and cooker is between 50 cm and 70 cm, for all cabinet range hoods, islands and wall mounted range hoods.

• Always control the minimum distance between cooker and range hood in the manual for the cooker. If the manual for the cooker states a greater distance than what Thermex recommends the manual for the cooker MUST be followed.

• Thermex recommends that the space between cooker and range hood does not exceed 3 meters for range hoods integrated in the ceiling

USE OF THE HOOD

• Always read this manual thoroughly before taking the hood into use.

• Keep the manual for later use.

• Always disconnect the power to the hood prior to cleaning, maintenance or repair.

• Repair or replace none of the hood parts, unless speciﬁcally recommended in the user manual.

• Al kind of repair must be performed by a qualiﬁed technician.

• The hood can only be used by children under the age of 8, people with physical, mental or sensory disabilities, and persons who lack experience or knowledge, if these persons are supervised or have received the necessary training in order to use the hood in a safe way.

• Children must be supervised so that they do not play with the hood.

• Cleaning and maintenance can only be performed by children if they are under supervision.

• The hood must be cleaned regularly to ensure optimal operation and long service life.

• Grease and dust debris collected in the ﬁlter may risk igniting with insucient cleaning.

• The hood should be cleaned inside and out frequently to avoid grease stains on walls or other surfaces.

• If the hood is used together with appliances that use gas or other combustible material, there must be adequate ventilation.

• NEVER ﬂambé beneath the hood.

• The hood's parts may become hot during use of the stove.

WARNINGS

Page 36

ENGLISH

THERMEX BREST

USE OF THE HOOD

This hood has::

• LEDs

• Boost function

• After-running

• Filter cleaning indicator

CONTROL PANEL

1. On/o light

O-I

III

2. On/o extraction

3. Level 2

4. Level 3

5. Level 4 (Boost function)

B 513051068230012017

1 2 3 54

When a function is activated, the LED over the button will light up.

EXTRACTION The motor is activated by pressing the on/o extraction button. The motor always starts at level 1. The motor speed is increased by pressing on the button for the desired speed. The LED over the button for the selected speed will light up, except from level 4. Read more in the section, BOOST FUNCTION.

The motor can only be switched o from level 1. In order to switch o the motor, press on the “on/o extraction” button when the hood is set to level 1.

BOOST FUNCTION Level 4 is a boost function. The hood will run at level 4 for approx. 5 minutes, after which it will drop down to level 3 automatically. When the boost function is activated, the LED over the level 4 button will ﬂash.

LIGHT The light on the hood is turned on and o by pressing on the on/o light button. The light can be turned on independently of whether the motor is activated.

AFTER-RUNNING After-running means that the motor will stop automatically a given number of minutes after this function has been activated. After-running runs at the selected speed for 5, 10 or 15 minutes.

In order to activate the after-running, the hood’s extractor must be turned on. The after-running is activated by holding down the on/o exhaust button, until all of the LEDs begin to ﬂash. Then select Start. If you wish the motor to stop after 5 minutes, press the level 1 button. If the hood shall run for 10 minutes, press the level 2 button, and if the hood shall run for 15 minutes, press the level 3 button. The LED above the button used to select the time will ﬂash, while the LED for the speed will light constantly.

When the after-running is activated, the speed can be regulated, and the hood will still turn o after the selected time period. Please be aware, however, that if the boost function is activated, the after-running will be interrupted.

The after-running can be discontinued at any time by turning o the hood.

RECIRCULATION The hood can be used for recirculation. This is used in kitchens and in locations where there is no possibility of venting into the open-air. The air is ﬁrst drawn through the grease ﬁlter and then through a ﬁlter with active carbon to remove odours.

NOTE: A recirculation ﬁlter must be used, which is installed behind on the steel ﬁlter. The recirculation ﬁlter does not come with the purchase of the

Page 37

ENGLISH

B 513051068230012017

hood, but can be purchased on item number 535.05.6100.9.

The recirculation ﬁlters are installed on the steel ﬁlter as follows:

MAINTENANCE AND CLEANING

• Always disconnect the power before cleaning.

• The hood must be cleaned regularly to ensure optimal operation and long service life.

• Grease and dust debris are collected in the ﬁlter and may risk igniting with insucient cleaning.

• The hood should be cleaned inside and out frequently to avoid grease stains on walls or other surfaces.

THERMEX

Position the pins on the recirculation ﬁlter in the holes on the steel ﬁlter.

BREST

Push the recirculation ﬁlter into place so that the pins are locked in the holes on the steel ﬁlter.

MAINTENANCE AND CLEANING

DAILY CLEANING

• For cupboard-integrated, free-hanging and wall-mounted hoods, Thermex recommends that the grease ﬁlter be wiped with a damp cloth after each cooking session. It requires very little eort every day to keep your cooker hood clean and eective.

• Steel surfaces are cleaned with a damp cloth with detergent and treated with metal polish. NOTE: This can be purchased, the product number is

499.99.9999.9.

• Lacquered surfaces should be cleaned with a damp cloth with detergent/washing-up liquid. Never use abrasives.

CLEANING THE GREASE FILTERS This hood has a ﬁlter indicator, which is activated after 30 hours use. All the LEDs will light for approx. 30 seconds when the hood is turbed of. The ﬁlter indicator must be reset manually. This is achieved by pressing and holding the on/o extraction and level 4 buttons for approx. 3 seconds until the LEDs stops lighting.

A time-based ﬁlter indicator is intended only as a guide for when a hood’s ﬁlters need cleaning, as the frequency depends greatly on the use of the hood. Thermex recommends, as a minimum, that the ﬁlter is cleaned at the following intervals, depending on the oil used for frying:

• Frying margarine - ﬁlter cleaned every 3 weeks

• Liquid margarine - ﬁlter cleaned every 2 weeks

• Oil - ﬁlter cleaned once per week

• Deep fat frying - ﬁlter cleaned 2-3 times per week

The grease ﬁlters are cleaned in the following way:

1 2

• Place the ﬁlters in warm soapy water and clean if necessary with a soft brush.

• Rinse with warm water.

• Leave the ﬁlters to dry on a dishcloth or similar.

• Repeat the process if necessary.

Open the door by pulling down the front. The door is held by a clip on each side of the door.

Remove the ﬁlters by pulling on the ﬁlter locking mechanism to loosen the ﬁlters from the hood.

Page 38

ENGLISH

SERVICE

THERMEX BREST

B 513051068230012017

Replace the ﬁlters inside the hood.

THE RECIRCULATION FILTERS If recirculation ﬁlters are used, they can be washed. If these instructions are followed, a ﬁlter can be washed up to six times before it must be replaced.

The hood has an indicator to show when the recirculation ﬁlters need replacing. The indicator is activated after 120 hours of use. When the hood is turned o, all of the LEDs will blink continuously for approximately 30 seconds to indicate that the recirculation ﬁlters must be cleaned. The ﬁlter alarm must be reset manually. This is achieved by pressing and holding the on/o extraction and level 4 buttons for approx. 3 seconds until the LEDs stops ﬂashing.

After 480 hours of operation, the indicator for replacing the recirculation ﬁlter will activate. When the hood is turned o, all of the LEDs will ﬂash with a subsequent pause for approximately 30 seconds to indicate that the recirculation ﬁlters must be replaced. The ﬁlter alarm must be reset manually. This is achieved by pressing and holding the on/o extraction and level 4 buttons for approx. 3 seconds until the LEDs stops ﬂashing.

A time-based ﬁlter indicator is intended only as a guide for when a hood’s ﬁlters need cleaning, as the frequency depends greatly on the use of the hood. Thermex recommends that the recirculation ﬁlters be cleaned a minimum of two to four times a year and replaced after six washes.

Close the door.

The ﬁlters can also be washed in the dishwasher. Please note, however, that machine washing can result in discolouration of the ﬁlters. Discolouration of the ﬁlters does not aect performance.

The ﬁlters shall be cleaned as follows:

• Detach the recirculation ﬁlters from the grease ﬁlter.

• Wash the ﬁlter in the washing machine on a low temperature programme. NOTE: The ﬁlter may be washed at max. 55°C.

• When the ﬁlter has been washed, dry it in the oven at max. 100°C for approx. 10 min. until the ﬁlter is completely dry.

• Reattach the recirculation ﬁlter to the grease ﬁlter again.

• Replace the ﬁlters inside the hood.

SERVICE

Before reporting service on your Thermex range hood, it is important that you read the installation and/or user instructions carefully. It ensures that Thermex can provide you the best possible assistance.

Service department at Thermex can be contacted in preparation to:

• Technical support for installation and installation of your range hood.

• Clariﬁcation of functionalities in your hood.

• Service Request during the warranty on your hood .

Before a service request during the warranty always try to disconnect the power to the hood for about 5 min. Then plug the power back on to see if the problem is corrected.

If the problem is not corrected, disconnect the power supply to the hood for one hour. If the hood is still not functioning properly after the power has been o for an hour, and in the troubleshooting charts are reviewed, contact the service department.

Note: For inquiries within the warranty, you will be asked for proof of your purchase in the form of a sales receipt. Therefore, always store your purchase receipt

Before the request for service requests within the warranty, it is important to have all the necessary information ready:

Page 39

ENGLISH

B 513051068230012017

• Error Description

• Model

• The type and serial number of the hood (on the chassis plate)

• Information on the puchase

TROUBLE SHOOTER

PROBLEM POSSIBLE CAUSE SOLUTION

The hood is not working There is no power Check the power supply to the hood. Disconnect the power

The extraction of the range hood is not sucient

THERMEX

for approximately 5 minutes and connect again to check if the fault is still there.

The hood is not connected to the power supply Check that the hood is connected to the power supply. Un-

plug for approximately 5 min, and connect it again to check if the fault is still there.

The pressure valve is blocked Check if objects have fallen down on top of the valve or

whether the clamp around the valve is tightened so hard that the valve cannot open. Loosen the clamp or remove the object, if the valve is blocked.

BREST

ENVIRONMENTAL CONSIDERATIONS

The duct is jammed or blocked Check the duct, and repair if necessary.

The ﬁlters are dirty and clogged. Check if the ﬁlters are clean, and clean if necessary. See the

section cleaning and maintenance in this manual.

All of the LEDs light up for about 30 seconds when the hood is switched o.

All of the LEDs ﬂash for approx. 30 seconds when the hood is switched o.

All of the LEDs ﬂash brieﬂy with a subsequent pause for approx. 30 seconds.

ENVIRONMENTAL CONSIDERATIONS

PACKAGING The packaging must be disposed of in accordance with local regulations on waste management.

SCRAPPING OF THE HOOD

The hood has been in use for 30 hours, and the ﬁlter indicator is therefore activated.

The hood has been in use for 120 hours, and the ﬁlter indicator for the recirculation ﬁlters must be washed is therefore activated. This occurs even if recirculation ﬁlters are not used in the hood.

The hood has been in use for 480 hours, and the ﬁlter indicator for the recirculation ﬁlters must be replaced is therefore activated. This occurs even if recirculation ﬁlters are not used in the hood.

Clean the ﬁlters and reset the ﬁlter indicator. The ﬁlter alarm must be reset manually. This is achieved by pressing and holding the on/o extraction and level 4 buttons for approx. 3 seconds until the LEDs stops ﬂashing.

Replace the ﬁlters and reset the ﬁlter indicator. The ﬁlter alarm must be reset manually. This is achieved by pressing and holding the on/o extraction and level 4 buttons for approx. 3 seconds until the LEDs stops ﬂashing.

The symbol on the product or accompanying documentation indicates that this product may not be disposed of as household waste but must be delivered to the nearest collection center for the recycling of electrical and electronic equipment.

Page 40

THERMEX SCANDINAVIA A/S

Farøvej 30 • 9800 Hjørring • Danmark Tel: +45 98 92 62 33 • Fax: +45 98 92 60 04 info@thermex.dk www.thermex.dk

THERMEX SCANDINAVIA AS

Lørenskogveien 75 • 1470 Lørenskog • Norge Tel +47 22 21 90 20 info@thermex.no www.thermex.no

THERMEX SCANDINAVIA AB

Importgatan 12 A • S-422 46 Hisings Backa •Sverige Tel: 031 340 82 00 • Fax: 031 26 33 90 [email protected] www.thermex.se

THERMEX SCANDINAVIA S.L.U

C Noi del Sucre, 42 •08840 Viladecans • España Tel.: +34 93 637 30 03 • Fax: +34 93 637 29 02 [email protected] www.thermex.es
