Generel Info

*Thermex anbefaleraltid at benytte lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.
Ved brug af flexslange anbefales det at benytte en lyddæmper for at minimere lydniveauet.

Vær opmærksom på, at emhættens oprindelige aftræksdimension sikrer optimal udnyttelse.
I de tilfælde hvor man vælger at reducere aftræksdimensionen, medfører det øget lufthastighed samt øget modtryk i aftrækskanalen.
Dette medfører mindre ydeevne og højere lydniveau.
Det anbefales derfor altid at benytte den oprindelige aftræksdimension.
Ved brug af flexslange, skal det altid sikres at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne,
samt minimalt lydniveau.
Derudover er der mulighed for at benytte faste rør (spirorør eller plastrør) for yderligere at minimere luftmodstanden i kanalsystemet.

Dansk

3

Kanaltilslutning SKAL være på minimum 150 mm.

Generelt

Emhættens monteringshøjde anbefales at være minde 50-60 cm over elkomfur og 60-70 cm over gaskomfur.

NB!

Emhætten skal ekstrabeskyttes jf. stærkstrømsreglementet.

Montering:

Montering i skab. Emhætten kan monteres på 2 måder.

1. Placer emhætten på skabet og fastgør det med 4 skruer ved at
dreje dem fra skabets inderside mod emhættens overade

2. Placer emhætten på skabet og fastgør det med 4 skruer ved at
dreje dem fra emhættens underside, op i skabet.

I begge tilfælde skal du skjule de 4 huller i emhætten med de ved­lagte klæbestifter.

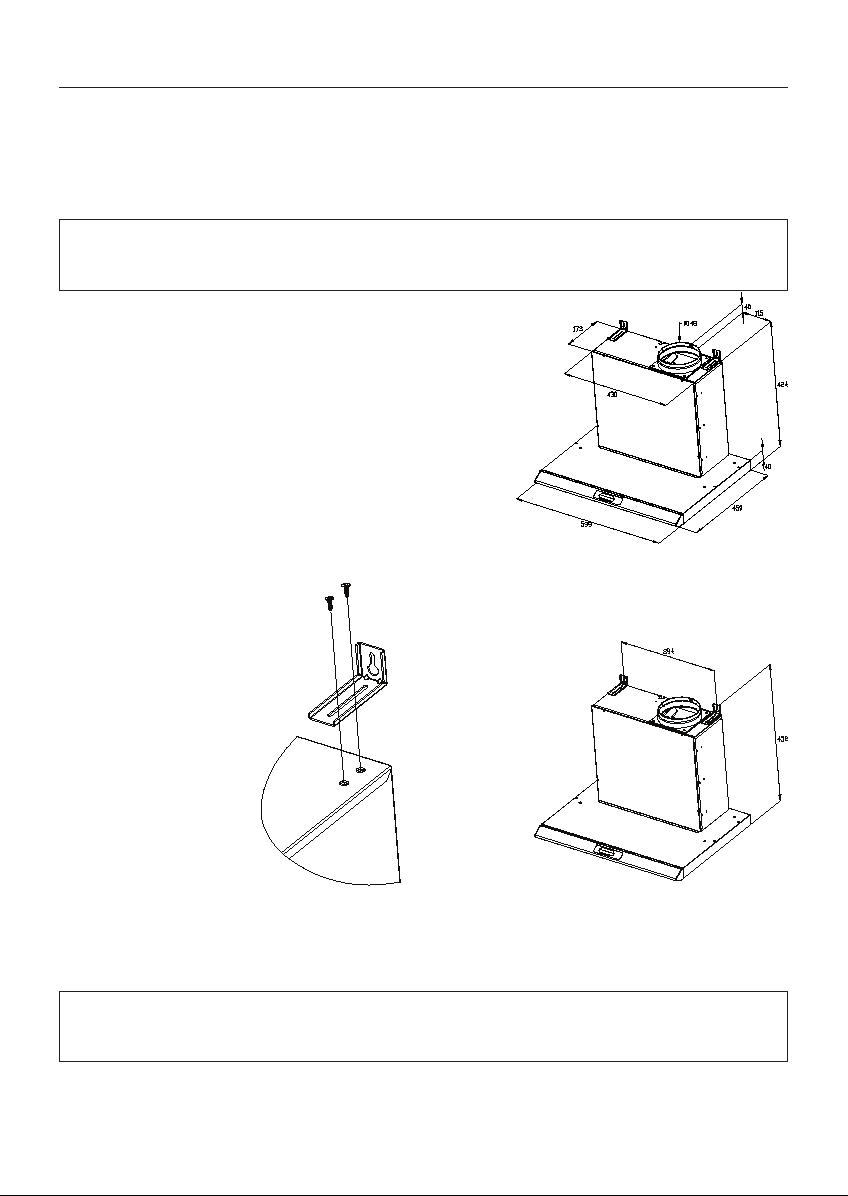

Montering på væg

Fastgør de 2 beslag med de 4
vedlagte skruer. Placer dem i
korrekt posision. Bor 2 huller
i vægen med afstanden på
guren. Put en passende
rawplugs i hullerne. Skru
skruerne i de 2 rawplugs og
hæng emhætten med beslag
op på skruerne. Juster på
beslagene til emhætten er
korrekt monteret på skabet.

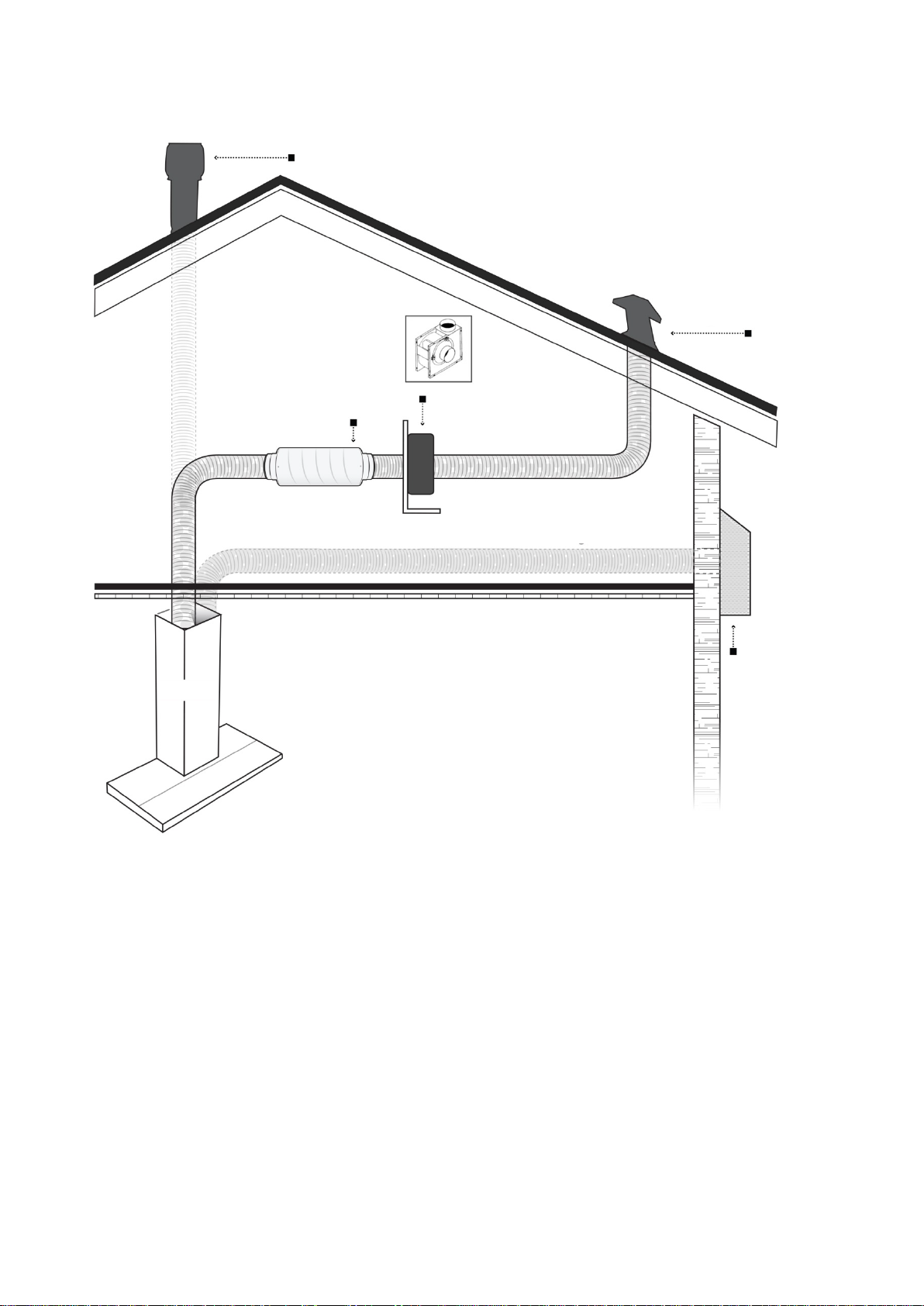

Aftræk til det fri

Der etableres adgang til det fri enten igennem loft, væg eller aftrækskanal.

Bemærk:

Tilslut aldrig aftræksemhætten til eksisterende varmluftsystem eller skorsten.

456

Takfläkt

Takhuv

Evakueringsmöjlighet #3

Evakueringsmöjlighet #1

Evakueringsmöjlighet #2

Ljuddämpare*

Fläktkåpa

Combi 1200
Vägg

Combi 1200 Tak

TVF

(TVF motor kan användas
som ett alternativ till motor Combi tak)

Allmän Information

*Tänk på att alltid isolera spirorören, speciellt i ouppvärmda utrymmen.

Vänligen var uppmärksam på fläktens anslutningsdiameter för optimal funktion.
Om man väljer att reducera slanganslutningen medför det ökat mottryck som innebär högre ljud och lägre kapacitet.
Vi uppmanar därför att man använder den kanaldimension som fläktens anslutning har!
Vid montering av flexibel slang skall denna alltid sträckas ut och kortas av vid behov. Detta för att minska luftmotståndet och få bästa
effekt till lägst möjliga ljudnivå.
Slang används endast sista biten inne i fläktkåpan, i övrigt skall fasta spirorör användas och isoleras efter regler och behov.

Allmänt

789

Spiskåpans monteringshöjd bör vara minst 50-60 cm över en elspis och 60-70 cm över en gasspis.

OBS!

Spiskåpan resp. köksäkten ska skyddsjordas enligt starkströmsföreskrifterna.

Montering:

Montering i skåp. Köksäkten kan monteres på 2 olika sätt.

1. Placera köksäkten på skåpet och skruva fast den med 4 med­följande skruvar genom att vrida dem från skåpets insida mot
köksäktens övre sida

2. Placera köksäkten på skåpet och skruva fast den med 4 medföl­jande skruvar genom att vrida dem från köksäktens undersida
upp i skåpet.

I båda fallen skall du dölja de 4 hålen i köksäkten med medföljande självhäftande stift.

Montering på vägg

Skruva fast de 2 beslagen
med 4 medföljande skruvar.
Placera dem i korrekt positi­on. Borra 2 hål i väggen med
avstånd som visas i guren.
Sätt passande plugg i hålen.
Skruva därefter i skruvarna i
de isatta pluggen och häng
upp köksäkten med hjälp av
beslagen. Justera eventuellt
beslagen på köksäkten så
att de är korrekt monterade
på skåpet.

Svenska

Utlopp i det fria

Sörj för utlopp i det fria antingen genom tak, vägg eller utsugskanal.

Observera:

Anslut aldrig spiskåpan till existerande varmluftsystem eller skorsten.

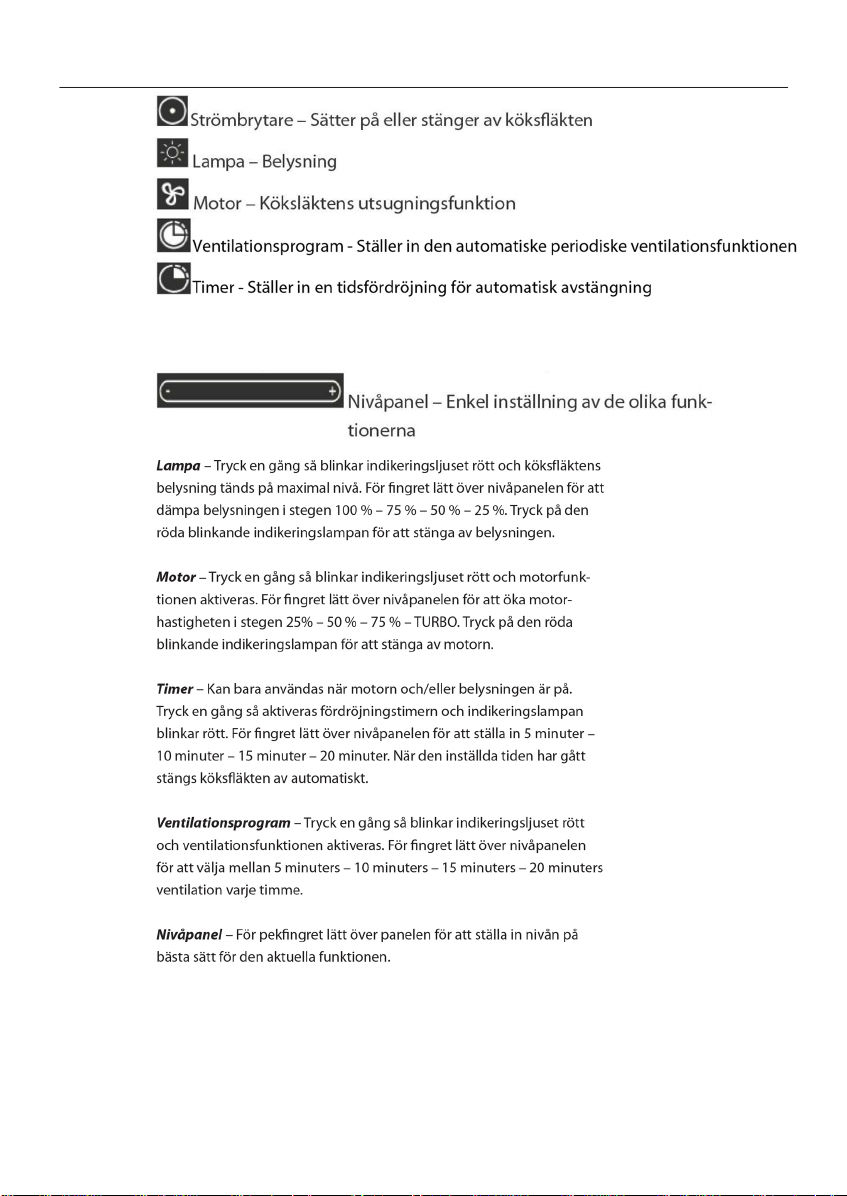

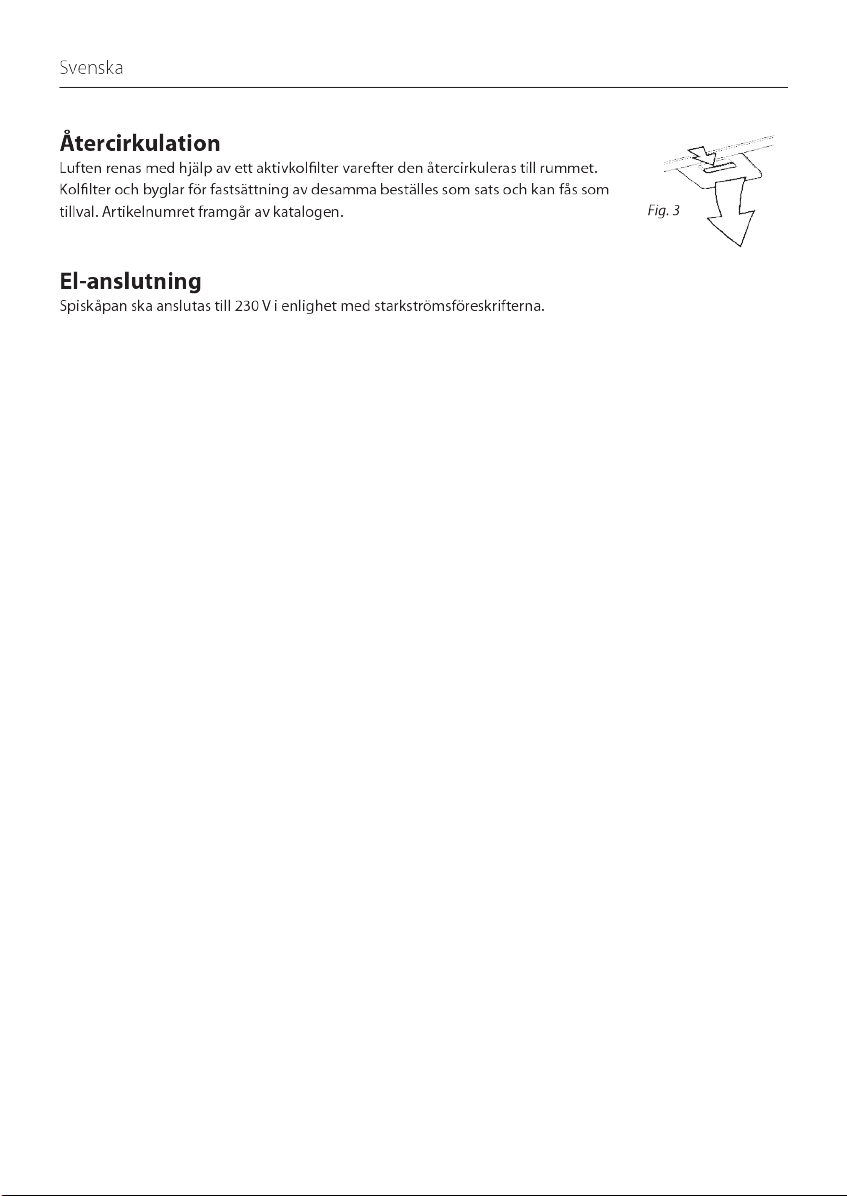

Använding

10

(CKB motor kan benyttes
som et alternativ til Combi Tak motor)

CKB

COMBI TAK

COMBI VÆG MOTOR

Tak Motor

Avtrekksmulighet #3

Avtrekksmulighet #1

Avtrekksmulighet #2

Tak Hatt

Lyddemper*

Kjøkken-
hette

Generell Info

*Thermex anbefaler alltid at det benyttes lyd- og kondensisoleret aftrekkskanal ved gjennomføring i kalde rom/loft.
Ved bruk af fleksibel slange anbefales det å benytte lyddæmper for å redusere støynivået.

Vennligst vær oppmerksom på, at kjøkkenviften opprinnelige avtrekks dimensjon sikrer optimal utnyttelse.
I de tilfelle hvor man velger å redusere avtrekks dimensjon medfører det øket lufthastighet samt øket mottrykk i avtrekkskanalen, hvilket betyr
mindre suge kapasitet og høyere lyd nivå.
Det anbefales alltid å benytte den opprinnelige avtrekks dimensjon.
Ved bruk av fleksibel slange, må det sikres at denne er helt utstrukket for å redusere luftmotstanden og oppnå maksimal sugeevne, samt redusere
støynivå.
Det er også mulig å benytte faste kanaler (Spirorør eller plastrør) for ytterligere reduksjon av luftmotstanden i kanalsystemet.

Generelt

111213

Kjøkkenviftens monteringshøyde anbefales å være minst 50-60 cm over elkomfyr og 60-70 cm over gasskomfyr.

NB!

Kjøkkenviften skal utstyres med ekstrasikring iht. sterkstrømsreglementet.

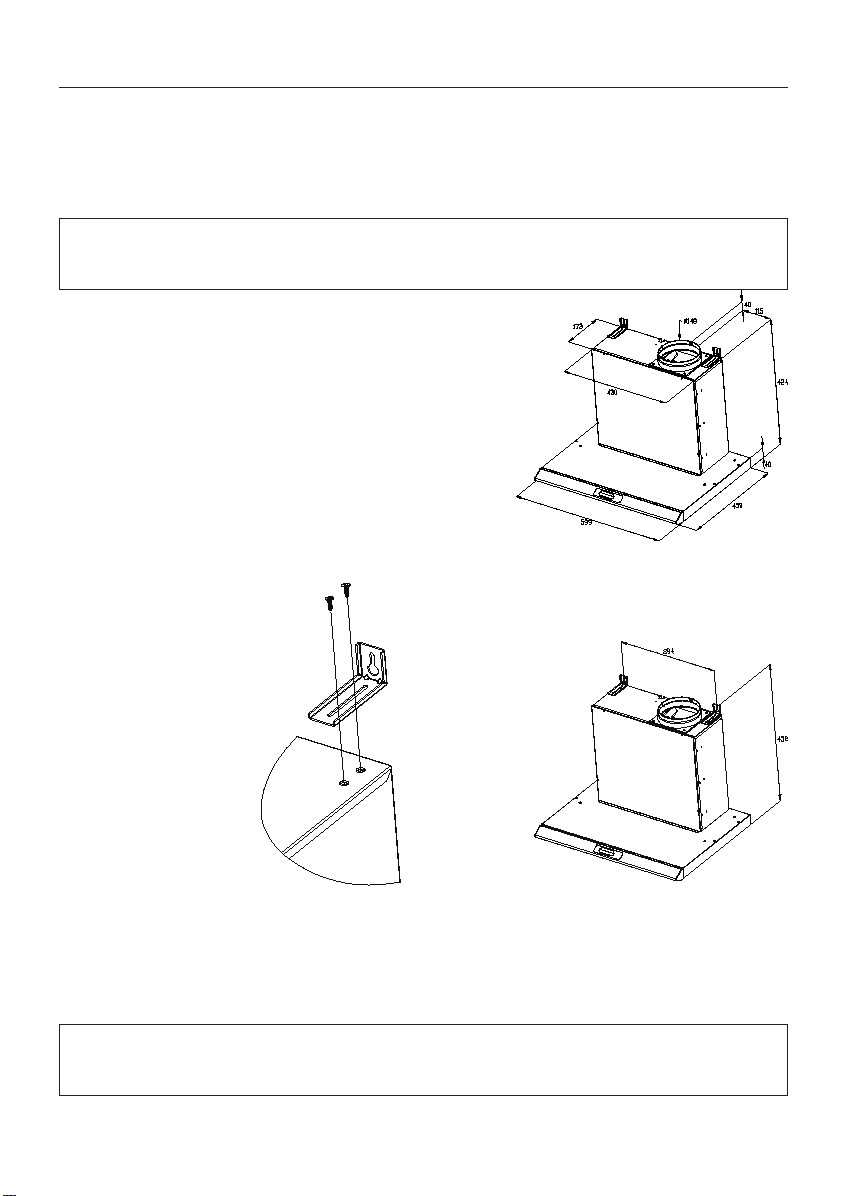

Montering:

Montering i skap. Kjøkkenviften kan monteres på 2 måter.

1. Plasser kjøkkenviften på skapet og fest den med 4 skruer ved å
skru dem fra skapets innside mot kjøkkenviftens overate.

2. Plasser kjøkkenviften på skapet og fest den med 4 skruer ved å
skru dem fra viftens underside, opp i skapet.

I begge tilfeller må du skjule de 4 hullene i kjøkkenviften med de
vedlagte klebestiftene.

Montering på vegg

Fest de 2 beslagene med
de 4 vedlagte skruer. Plas­ser dem i riktig posisjon.
Bor 2 huller i veggen med
avstanden på guren. Plasser
passende rawplugs i hullene.
Skru skruene i de 2 rawplugs
og heng kjøkkenviften med
beslag opp på skruene.
Juster på beslagene til kjøk­kenviften er riktig montert
på skapet.

Avtrekk til det fri

Det etableres adgang til det fri enten gjennom loft, vegg eller avtrekkskanal.

Merk:

Kjøkkenviften må ikke kobles til eksisterende varmluftsystem eller skorstein.

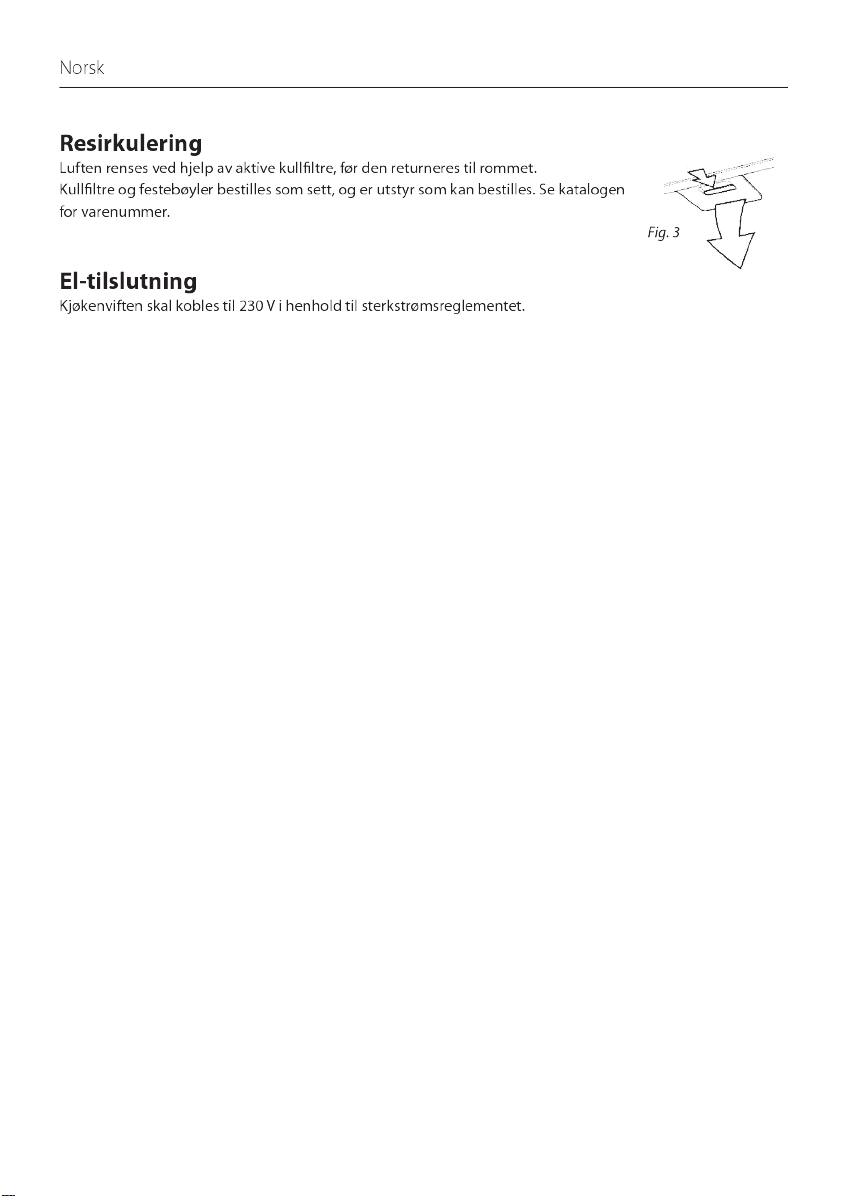

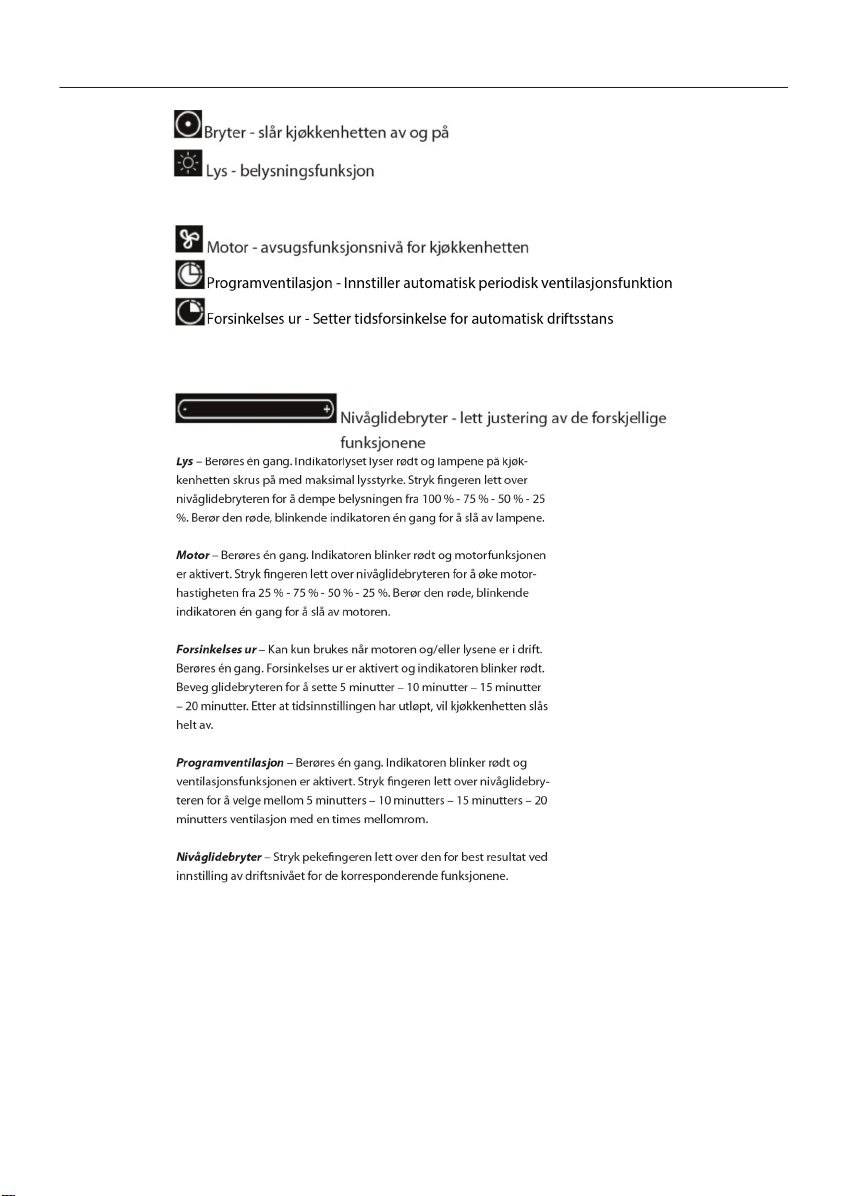

Betjening

14

Extractor de tejado

Salida por tejado

Posibilidad de salida #3

Posibilidad de salida #1

Posibilidad de salida #2

Silenciador*

Campana

Extractor
de pared

Motor Combi

CKB

(CKB se puede utilizar
como una alternativa al motor Combi)

Información General

*Thermex siempre recomienda utilizar tubo flexible insonorizante (antirruido) y anti condensación si el tubo pasa por habitaciones sin calefacción.

Al usar tubo flexible recomendamos utilizar un silenciador para minimizar el nivel sonoro.
El diámetro de salida original, indicado en catalogo en cada uno de los modelos asegura una optima eficacia de la campana. Si decidimos reducir el
diámetro de salida del tubo, tiene como consecuencia un aumento de la velocidad del aire y mas presión en el tubo; esto significa menos capacidad
de extracción y mayor nivel de ruido.
Por lo que recomendamos siempre utilizar el diámetro de salida recomendado e indicado en cada modelo.
Al usar el tubo flexible SIEMPRE asegurar y comprobar que esté totalmente extendido afín de minimizar la resistencia del aire y para obtener el
máximo nivel de caudal y el mínimo nivel sonoro.
También puede utilizar tubo fijo de plástico para minimizar aun mas la resistencia de aire en el sistema de canalización.

Español

15

Ø Conexión 150 mm!

intensidad (toma a Tierra).

General

El extractor se incorpora más fácil en una campana Thermex hecha para este uso.
La altura de montaje del extractor se recomienda ser como mínimo 50-60 c/m sobre la cocina eléctrica y 60-70 cms
sobre una cocina de gas

¡Atención!

El Extractor tiene que tener protección extra por las normas de seguridad para la corriente de alta

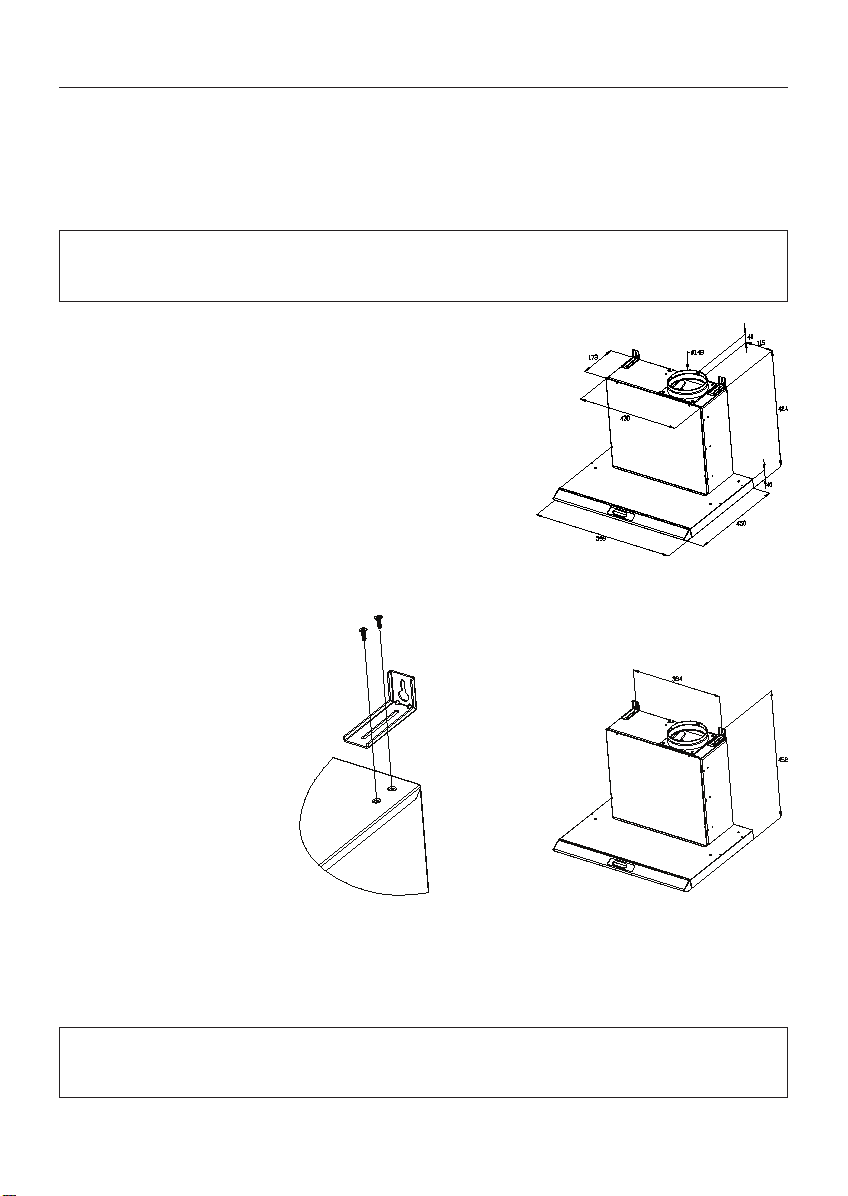

Montaje:

Montaje en armario. La campana extractora se puede montar de
dos formas.

1. Coloque la campana extractora en el armario y fíjela por medio de
4 tornillos, girándolos desde la parte interior del armario hacia la
supercie de la campana extractora.

2. Coloque la campana extractora en el armario y fíjela por medio de 4
tornillos, girándolos desde la parte inferior de la campana extractora
hacia el armario.

En ambos casos cubra los 4 oricios de la campana por medio de los embellecedores suministrados.

Montaje en pared

Fije los 2 soportes con los 4 tornil­los suministrados. Colóquelos
en posición correcta. Practique
2 taladros en la pared con la
distancia indicada en la ilustración.
Coloque los tacos correspondientes
en los orificios. Introduzca los
tornillos en los 2 tacos y cuelgue la
campana extractora en los tornil­los. Ajuste los soportes hasta que la
campana extractora esté montada
correctamente en el armario.

Aireación al aire libre

Hay que establecer salida al aire libre vía: El techo, la pared o vía un canal de aireación.

Nota!

Nunca se debe conectar la salida del extractor al sistema existente de calefacción o a la chimenea.

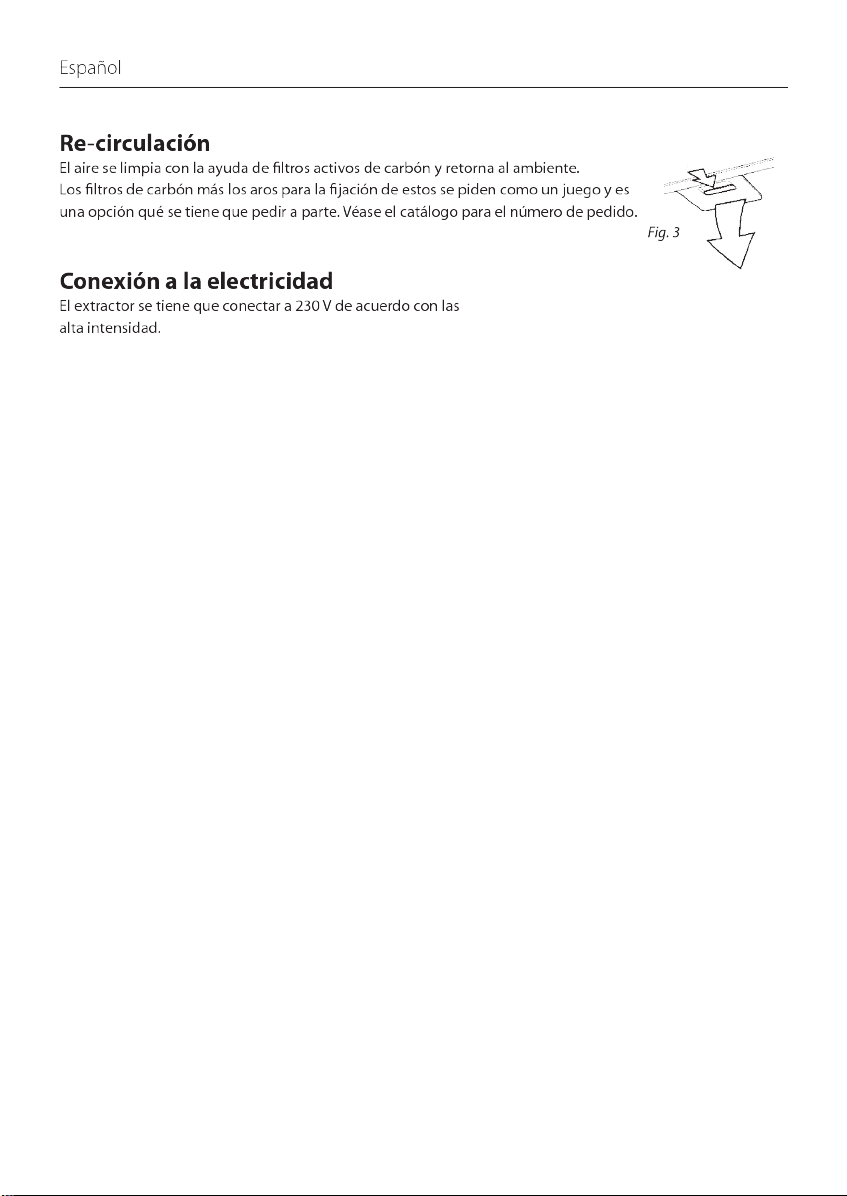

16

normas para la corriente de

17

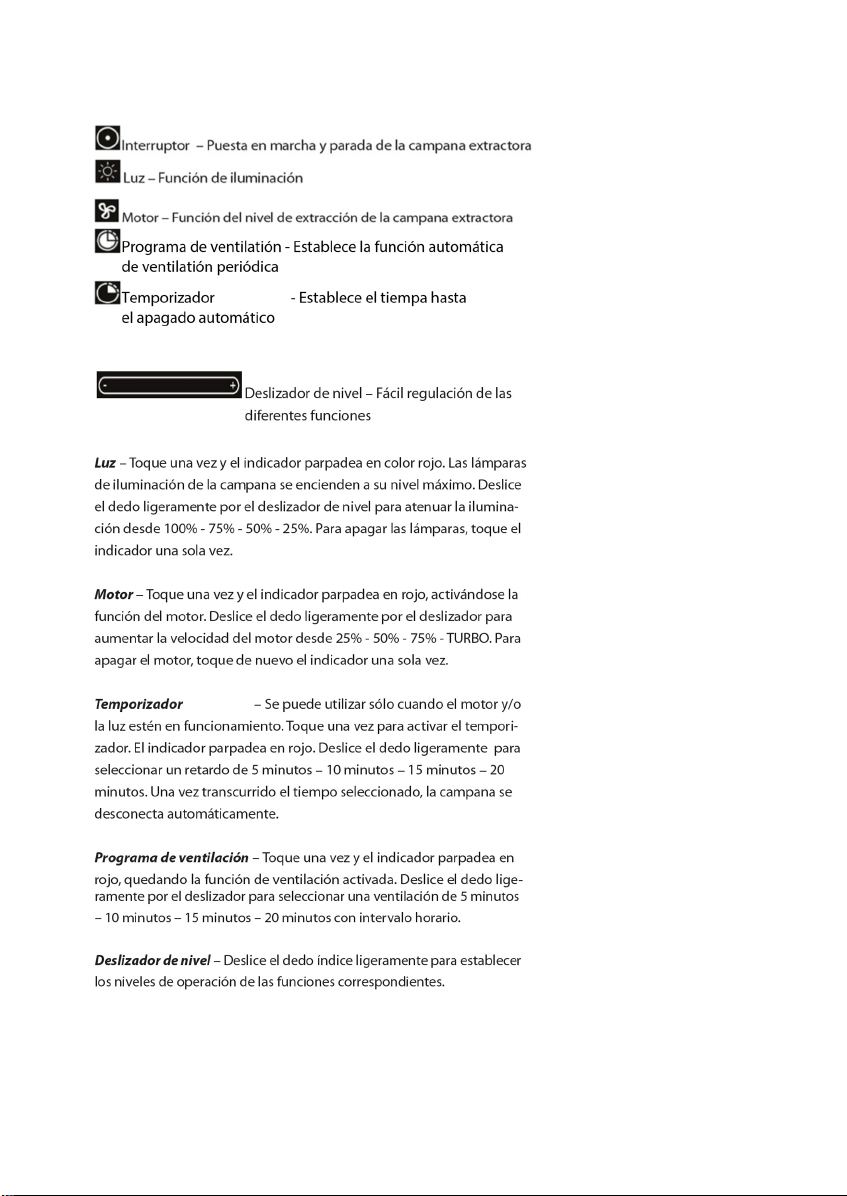

Operación

18

19
