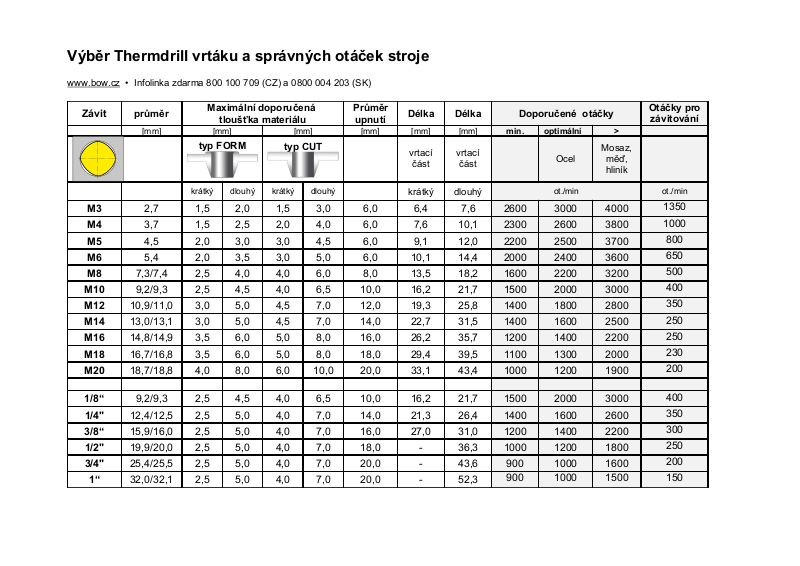

Výběr Thermdrill vrtáku a správných otáček stroje
www.bow.cz • Infolinka zdarma 800 100 709 (CZ) a 0800 004 203 (SK)
Závit
průměr
[mm] [mm] [mm] [mm] [mm] [mm] min. optimální >
Maximální doporučená
tloušťka materiálu
typ FORM
krátký dlouhý krátký dlouhý
typ CUT
Průměr
upnutí
Délka Délka Doporučené otáčky
vrtací
část
krátký dlouhý
vrtací
část
Ocel
ot./min ot./min
Mosaz,
měď,
hliník
M3 2,7 1,5 2,0 1,5 3,0 6,0 6,4 7,6 2600 3000 4000
M4 3,7 1,5 2,5 2,0 4,0 6,0 7,6 10,1 2300 2600 3800
M5 4,5 2,0 3,0 3,0 4,5 6,0 9,1 12,0 2200 2500 3700
M6 5,4 2,0 3,5 3,0 5,0 6,0 10,1 14,4 2000 2400 3600
M8 7,3/7,4 2,5 4,0 4,0 6,0 8,0 13,5 18,2 1600 2200 3200
M10 9,2/9,3 2,5 4,5 4,0 6,5 10,0 16,2 21,7 1500 2000 3000
M12 10,9/11,0 3,0 5,0 4,5 7,0 12,0 19,3 25,8 1400 1800 2800
M14 13,0/13,1 3,0 5,0 4,5 7,0 14,0 22,7 31,5 1400 1600 2500
M16 14,8/14,9 3,5 6,0 5,0 8,0 16,0 26,2 35,7 1200 1400 2200
M18 16,7/16,8 3,5 6,0 5,0 8,0 18,0 29,4 39,5 1100 1300 2000
M20 18,7/18,8 4,0 8,0 6,0 10,0 20,0 33,1 43,4 1000 1200 1900
Otáčky pro
závitování
1350
1000
800
650
500
400
350
250
250
230
200
1/8“ 9,2/9,3 2,5 4,5 4,0 6,5 10,0 16,2 21,7 1500 2000 3000
1/4" 12,4/12,5 2,5 5,0 4,0 7,0 14,0 21,3 26,4 1400 1600 2600
3/8“ 15,9/16,0 2,5 5,0 4,0 7,0 16,0 27,0 31,0 1200 1400 2200
1/2" 19,9/20,0 2,5 5,0 4,0 7,0 18,0 - 36,3 1000 1200 1800
3/4" 25,4/25,5 2,5 5,0 4,0 7,0 20,0 - 43,6 900 1000 1600
1“ 32,0/32,1 2,5 5,0 4,0 7,0 20,0 - 52,3
900 1000 1500 150
400
350
300
250
200
