Thermador T18BD, T18BF, T24BR, T30BR Installation Instructions

T18BF..
T18BD..

T24BR..
T30BR..

9000 429 706

INSTALLATION INSTRUCTIONS ................................................................................ 3

INSTRUCTIONS D’INSTALLATION ............................................................................. 27

INSTRUCCIONES DE INSTALACIÓN.......................................................................... 47

2

Content

Before you Begin ................................................................................................................................. 5

General ......................................................................................................................................................... 5

Definitions ..................................................................................................................................................... 5

Important information .................................................................................................................................... 5

Installation options .............................................................................................................................. 6

Individual unit ................................................................................................................................................ 6

Individual appliances with partition ................................................................................................................ 6

At the end of the kitchen units ....................................................................................................................... 6

Installation location ............................................................................................................................. 7

Installation room ............................................................................................................................................ 7

Installation cavity ........................................................................................................................................... 7

Furniture/fixtures ........................................................................................................................................... 7

Base ............................................................................................................................................................. 7

Connecting the power ......................................................................................................................... 8

Additional grounding procedure .................................................................................................................... 8

Grounding instruction .................................................................................................................................... 8

Connecting the water .......................................................................................................................... 8

Installation dimensions ....................................................................................................................... 9

Single installation .......................................................................................................................................... 9

Water connection .......................................................................................................................................... 10

Appliance dimensions ......................................................................................................................... 11

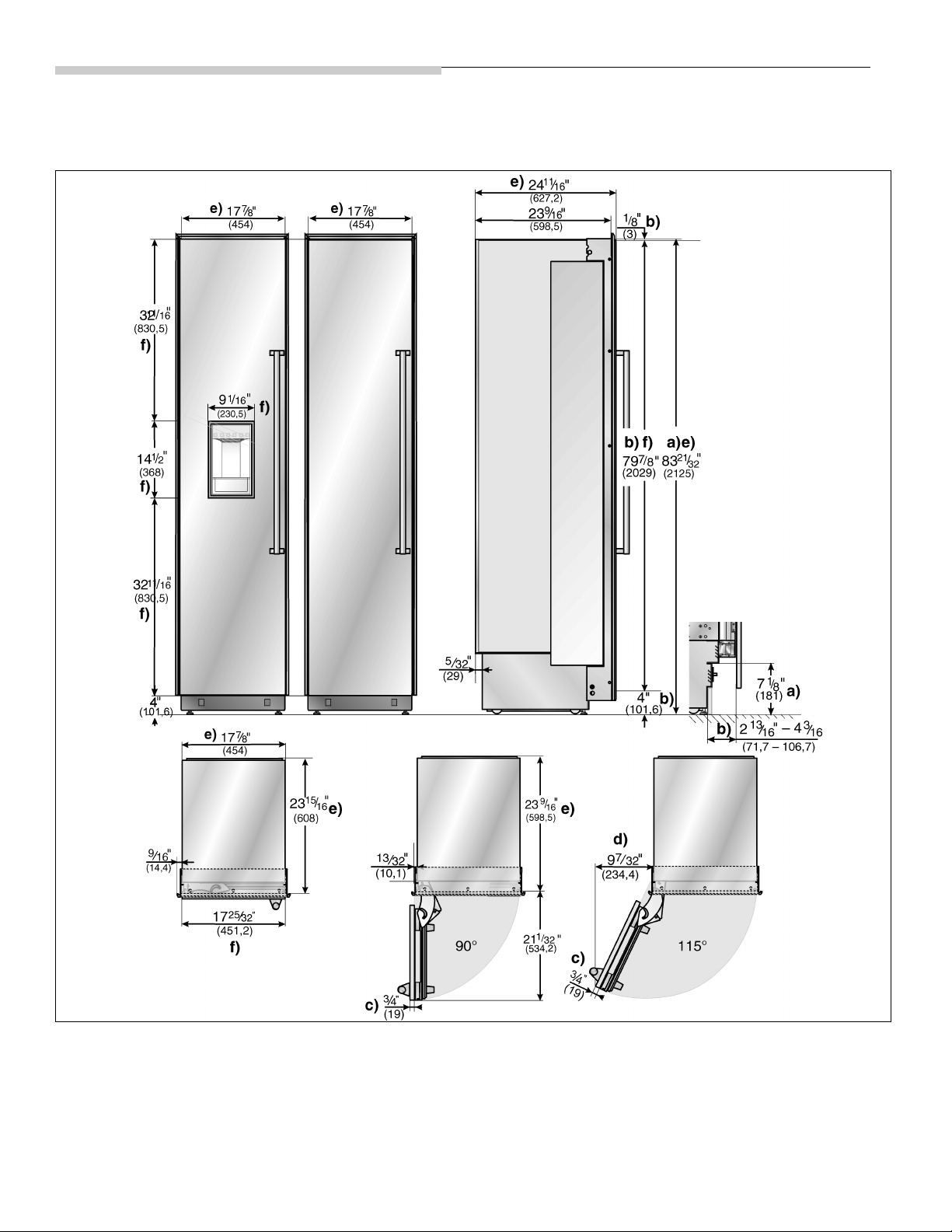

18" Appliance (Freezer/Freezer with Ice and Water dispenser) ...................................................................... 11

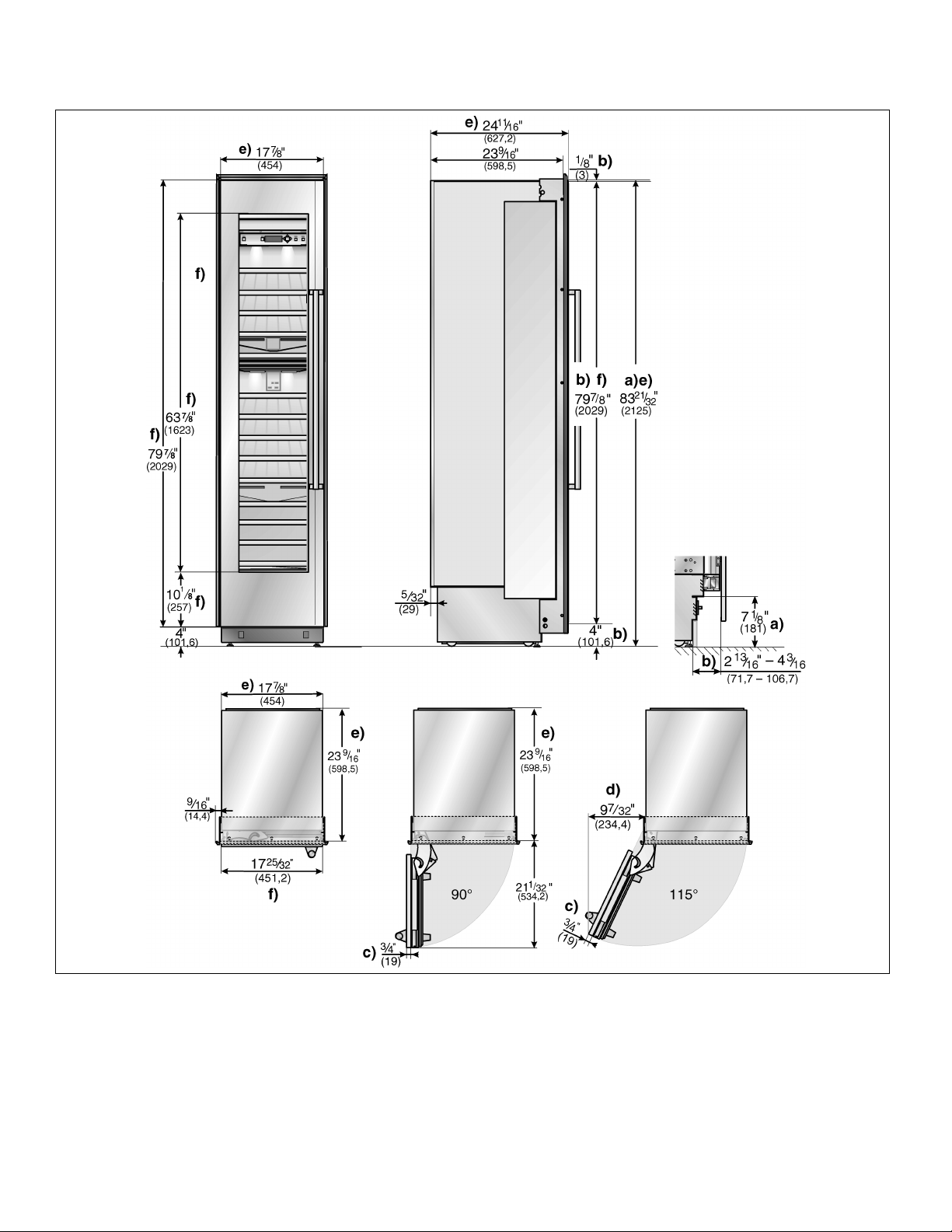

18" Appliance (Wine unit) .............................................................................................................................. 12

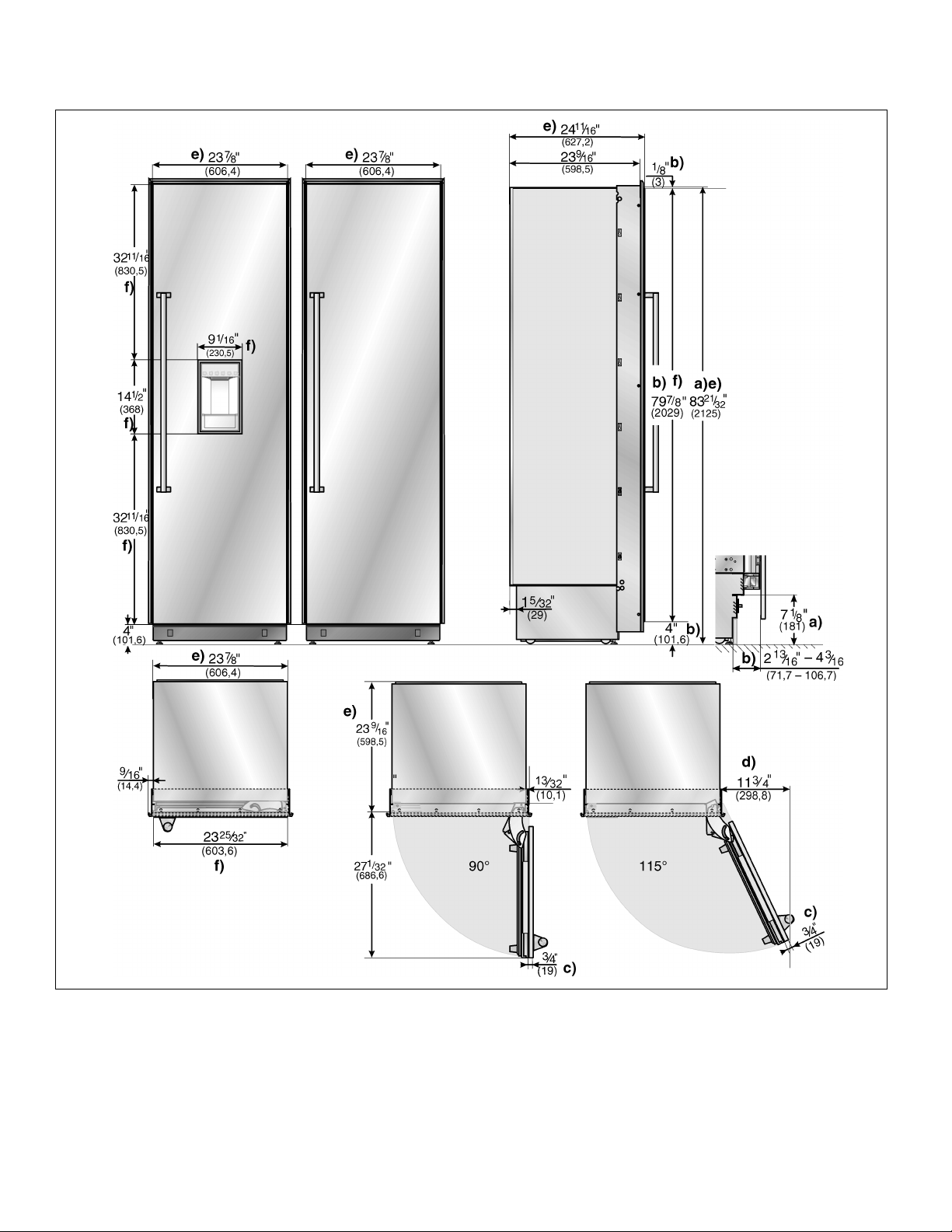

24" Appliance (Refrigerator/Freezer/Freezer with Ice and Water dispenser) ................................................... 13

24" Appliance (Wine unit) .............................................................................................................................. 14

30" Appliance (Refrigerator/Freezer/Freezer with Ice and Water dispenser) ................................................... 15

Required accessories and tools ......................................................................................................... 16

Supplied accessories .................................................................................................................................... 16

Optional accessories ..................................................................................................................................... 16

Other required accessories from specialist outlets ......................................................................................... 16

Tools ............................................................................................................................................................. 16

Other ............................................................................................................................................................ 16

3

Installation instructions ....................................................................................................................... 17

1. Checking the installation cavity .............................................................................................................. 17

2. Transport of the appliance ..................................................................................................................... 17

3. Removing the packaging ....................................................................................................................... 18

4. Installation preparation ........................................................................................................................... 18

5. Preparing the installation cavity .............................................................................................................. 19

6. Attaching an alternative anti-tip device ................................................................................................... 20

7. Preparing to connect the water ............................................................................................................. 21

8. Attaching the edge protection ............................................................................................................... 21

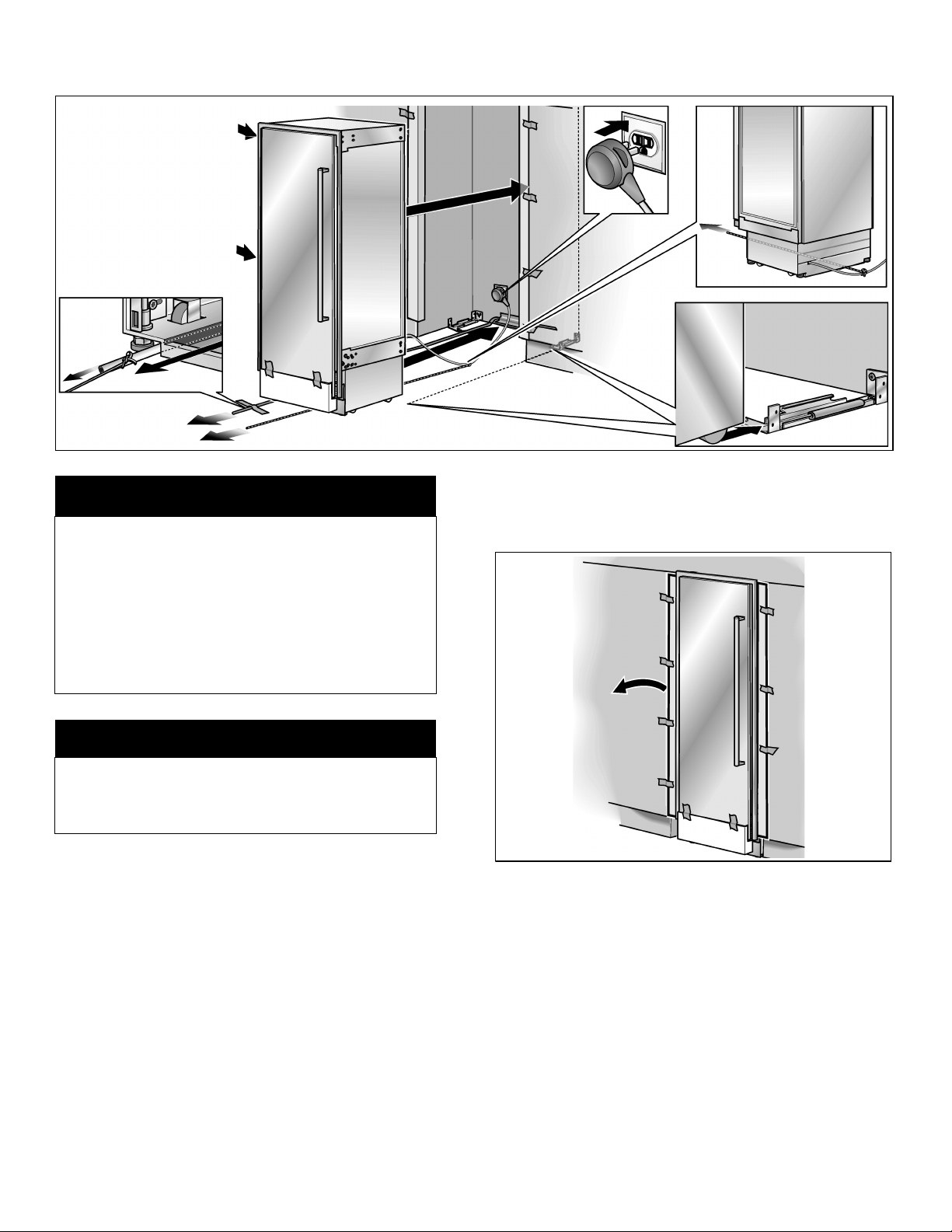

9. Pushing the appliance into the installation cavity .................................................................................... 22

10. Aligning the appliance ............................................................................................................................ 23

11. Attaching the appliance in the cavity ...................................................................................................... 24

12. Connecting the water to the appliance .................................................................................................. 24

13. Attaching the toe kick panel .................................................................................................................. 25

14. Commissioning the appliance ................................................................................................................ 26

15. Attaching the cover ............................................................................................................................... 26

16. Adjusting the door opening angle .......................................................................................................... 26

17. Changing the door spring ...................................................................................................................... 26

4

Before you Begin

Read these instructions completely and carefully.

m WARNING

These appliances are top-heavy and must be secured to
prevent the possibility of tipping forward. Anti-tip protection
is required.

Keep doors closed until the appliance is completely installed
and secured per installation instructions.

Due to the weight and size of this appliance, and to reduce
the risk of personal injury or damage to the product - TWO
PEOPLE ARE REQUIRED FOR PROPER INSTALLATION.

This appliance must be properly grounded. See the section
on “Connecting the power” on page 8.

Use this appliance only for its intended purpose.
Immediately repair or replace electric service cords that

become frayed or damaged.
Unplug the appliance or switch off the fuse before cleaning or

making repairs.
Repairs should be made by a qualified service technician.

m CAUTION

Skill - Level - Installation of this appliance requires basic
mechanical, carpentry and plumbing skills.

Proper installation is the responsibility of the installer. Product
failure due to improper installation is not covered under the
Appliance Warranty.

See the Owner's Manual for warranty information.

General

These installation instructions are intended for use by
qualified installers. All connections for water, electrical power
and grounding must comply with local codes and ordinances
and be made by licensed personnel when required. In the
absence of a local code:

– In the U.S.A., in accordance with the National Electric

Code, ANSI/NFPA70 - latest edition/State and
Municipal codes and/or local codes.

– In Canada, in accordance with the Canadian Electric

Code C22.1 - latest edition/Provincial and Municipal
codes and/or local codes.

Definitions

m

WARNING – This indicates that death or serious inju­ries may occur as a result of not observing this
warning.

m

CAUTION – This indicates that minor or moderate inju­ries or damage may occur as a result of not observing
this warning.

WARNING

CAUTION

m

m

m IMPORTANT

Save these instructions for local inspector's use. Observe all
governing codes and ordinances.

Note to Installer - Be sure to leave these instructions with
the Consumer.

Note to Consumer - Keep these instructions with your
Owner's Manual for future reference.

NOTE

IMPORTANT NOTE / NOTE – This is used to draw the
user's attention to something in particular.

Important information

The importance of complying with all regulations and
instructions in this installation manual cannot be emphasised
enough. The installation should be carried out by a qualified
fitter.

Before starting the installation, always read this installation
manual in full. It contains important details which the fitter
must observe. Provided this manual is read thoroughly, the
installation will be simple, trouble-free and, most importantly,
safe.

5

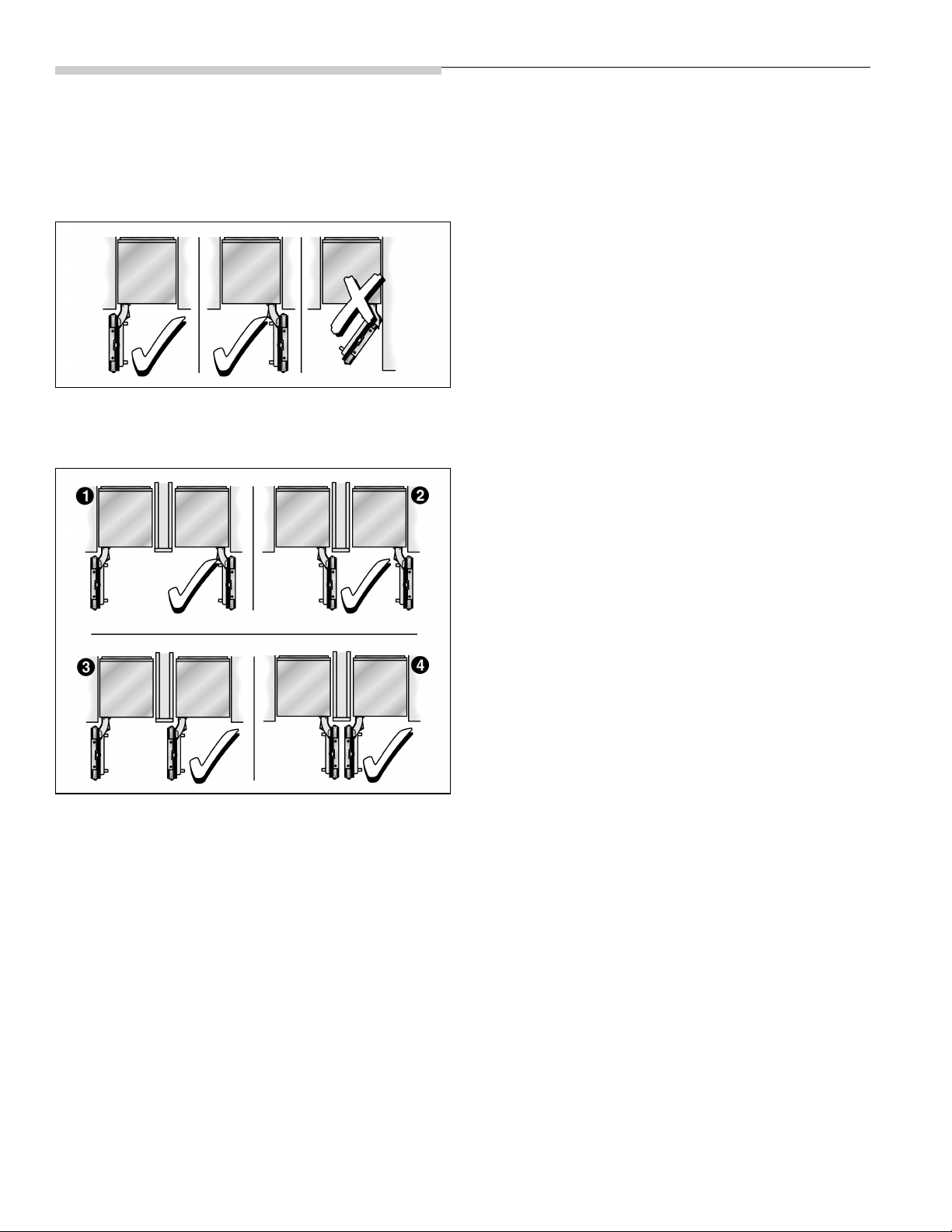

Installation options

The different installation options are limited only by the design
of the kitchen and the function of the finger guard.

Individual unit

Individual appliances with partition

At the end of the kitchen units

If one side of the appliance is visible, a side panel must be
used.

The side panel must be connected firmly to the wall, the floor
and overhead furniture/fixtures before the appliance is placed
in the cavity.

The dimensions of the side panel are taken from the opposite
cavity wall. During installation ensure that the cavity is square
and the exact size.

– When dimensioning the partition for model 4, note the

thickness of the furniture fronts to prevent damage if the
doors are opened at the same time.

– Use the Extreme Combination Side-by-Side Heating kit

if the gap between the appliances is less than 6"
(160 mm).

See the section on “Optional accessories” on page 16.

– Minimum thickness of the partition 5/8" (16 mm).

6

Installation location

m

Do not install the appliance:
– outdoors,
– in an environment with dripping water,
– in rooms which are at risk of frost.
Appliance is very heavy – for empty weight see the

following table:
Refrigerator 24" approx. 310 Ibs / 140 kg

Refrigerator 30" approx. 350 Ibs / 158 kg
Freezer 18" approx. 255 Ibs / 115 kg*

Freezer 24" approx. 300 Ibs / 135 kg*
Freezer 30" approx. 335 Ibs / 150 kg*

Wine unit 18" approx. 300 Ibs / 135 kg
Wine unit 24" approx. 360 Ibs / 160 kg

( * without Water Dispenser)

WARNING

m

Installation room

The appliance should be installed in a dry, ventilated room.
The ambient temperature should not drop below

55 °F (13 °C) or rise above 110 °F (43 °C), otherwise
malfunctions may occur.

The installation location should not be exposed to direct
sunlight and not placed near a heat source, such as an oven,
radiator, etc. If installation next to a heat source is
unavoidable, use a suitable insulating plate or observe the
following minimum distances from the heat source:

1

–1

/4" (30 mm) from an electric cooker,

– 12" (300 mm) from an oil or solid-fuel cooker.

Furniture/fixtures

The new appliance is screwed securely to adjacent and
overhead furniture/fixtures.

For this reason it is essential that all attachable furniture/
fixtures are connected securely to the base or the wall by
suitable means.

Base

m

A fully-load appliance is very heavy – for the load­bearing capacity at least see the following table:

Refrigerator 24" approx. 890 Ibs / 400 kg
Refrigerator 30" approx. 1110 Ibs / 500 kg

Freezer 18" approx. 560 Ibs / 250 kg*
Freezer 24" approx. 780 Ibs / 350 kg*
Freezer 30" approx. 950 Ibs / 425 kg*

Wine unit 18" approx. 550 Ibs / 245 kg
Wine unit 24" approx. 694 Ibs / 310 kg

( * without Water Dispenser)

To ensure that the appliance is installed securely and
functions properly, the base must be flat and level.

The base must be made of a hard, rigid material.
The installation area must be the same height as the rest of

the room.
On account of the heavy weight of a fully loaded appliance, a

load-bearing base is required. If in doubt, contact an
architect or a building expert.

WARNING

m

Installation cavity

It is important to observe the specified dimensions of the
installation cavity for a trouble-free installation of the
appliance and for the subsequent general view of the
furniture front.
In particular ensure that the cavity is square.

Squareness can be checked by suitable means, e.g. spirit
level, diagonal measurements, etc..

The side walls of the cavity must be flush.
The minimum thickness of side walls and the top wall must

5

be

/8" (16 mm).

The minimum thickness of toe kick panel must

1

/2" (13 mm).

be

3

A thickness of

/4" (19 mm) is recommended.

7

Connecting the power

m

Electrical Shock Hazard

– Plug into a grounded 3 prong outlet.
– Do not remove ground prong.
– Do not use an adapter.
– Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

m

Grounding instruction

This appliance must be grounded. In the event of
a malfunction or breakdown, grounding will reduce the risk of
electric shock by providing a path of least resistance for the
electric current.

m

Improper connection of the equipment grounding
conductor may result in electric shock. Have the
appliance checked by a qualified electrician or service
technician if you are in doubt as to whether the
appliance has been properly grounded.

WARNING

m

The appliance comes with a 3-wire power supply cord,
UL listed in the USA.

The appliance requires a 3-wire receptacle.
The receptacle must be installed by a licensed electrician

only.
The receptacle must be fitted with a 10 A fuse or higher.

Please observe in this coherence the following table:

Appliance MAX load at one time

Refrigerator 24" 2.0 Ampere
Refrigerator 30" 2.0 Ampere
Freezer 18" (incl. IceMaker) 3.5 Ampere
Freezer 24" (incl. IceMaker) 4.0 Ampere
Freezer 30" (incl. IceMaker) 4.5 Ampere
Wine unit 18" 2.0 Ampere
Wine unit 24" 2.0 Ampere

Orient ground prong to the bottom as shown in the pictures.
For the installation position of the receptacle see “Installation

dimensions”, page 9.

Connecting the water

A cold water connection is required for operation of the
automatic ice maker. The water pressure must be between
25 and 120 p.s.i. (1.72–8.25 bar). The installation must
comply with local plumbing regulations.

A separate shut-off valve must be installed for the appliance
water connection.

The shut-off valve for the water connection must not be
behind the appliance. It is recommended to place the shut­off valve directly next to the appliance (base unit) or in another
easily accessible location.

When installing the water connection, observe the permitted
installation areas for the pipe. For the permitted installation
areas and dimensions see “Installation dimensions”, page 9.

The supply pipe can be located at the side on the right (a), at the
side on the left (b) or underneath (c), page 9.

Maximum outer diameter of
the water pipe (without fittings):

Attach a separate shut-off valve for the water connection in a
suitable, easily accessible location. Do not use a self-piercing
valve!

13

/32" (10 mm).

Additional grounding procedure

Some local regulations may require a separate ground. In
such cases, the required accessory ground wire, clamp and
screw must be purchased separately.

Never ground the appliance to plastic plumbing lines, gas
lines or water pipes.

8

Installation dimensions

Single installation

Appliance X Y

Legend:
A Area for installation of the power connection
B Area for installation of the water connection
D Opening depth of niche, depending on kitchen design

D = 24" (610 mm) minimum

18" (17

24" (23

30" (29

7

/

" / 454,0 mm)

8

7

/

" / 606,4 mm)

8

7

/

" / 758,8 mm)

8

18" (457 mm) 9" (229 mm)

24" (610 mm) 12" (305 mm)

30" (762 mm) 15" (381 mm)

IMPORTANT !

It is strongly recommended the top panel boundary of the
niche be of solid material (5/8" thickness). Make sure that the
upper boundary is completely flush for a depth of at least 4".

IMPORTANT !

Make sure that the side walls of the niche are completely flush
! If, for some reasons, a seperate niche cabinet is created,
make sure that the furniture return area is at least 4" deep.

NOTE: Cavity must be suare.

Side wall of the cavity must be flush

9

Water connection

The supply pipe can be located
a) at the side on the right,
b) at the side on the left or
c) underneath.

Legend:

A Area for installation of the water connection
B Area for installation of the power connection

10

Appliance dimensions

18" Appliance (Freezer/Freezer with Ice and Water dispenser)

Legend:

a) Adjustment in levelling legs +13/8" (35 mm) / –1/2" (13 mm).
b) Dimensions may vary.
c) Thickness of door panel may vary.

d) This dimension may vary depending on installation, panel

thickness and kitchen hardware.
e) Unit dimensions
f) Wooden door panel dimension

Note:

One design of the wooden panel displayed.

11

18" Appliance (Wine unit)

Legend:

a) Adjustment in levelling legs +13/8" (35 mm) / –1/2" (13 mm).
b) Dimensions may vary.
c) Thickness of door panel may vary.
d) This dimension may vary depending on installation, panel

thickness and kitchen hardware.

12

e) Unit dimensions
f) Wooden door panel dimension

Note:

One design of the wooden panel displayed.

24" Appliance (Refrigerator/Freezer/Freezer with Ice and Water dispenser)

Legend:

a) Adjustment in levelling legs +13/8" (35 mm) / –1/2" (13 mm).
b) Dimensions may vary.
c) Thickness of door panel may vary.
d) This dimension may vary depending on installation, panel

thickness and kitchen hardware.

e) Unit dimensions
f) Wooden door panel dimension

Note:

One design of the wooden panel displayed.

13

24" Appliance (Wine unit)

Legend:

a) Adjustment in levelling legs +13/8" (35 mm) / –1/2" (13 mm).
b) Dimensions may vary.
c) Thickness of door panel may vary.
d) This dimension may vary depending on installation, panel

thickness and kitchen hardware.

14

e) Unit dimensions
f) Wooden door panel dimension

Note:

One design of the wooden panel displayed.

30" Appliance (Refrigerator/Freezer/Freezer with Ice and Water dispenser)

Legend:

a) Adjustment in levelling legs +13/8" (35 mm) / –1/2" (13 mm).
b) Dimensions may vary.
c) Thickness of door panel may vary.
d) This dimension may vary depending on installation, panel

thickness and kitchen hardware.

e) Unit dimensions
f) Wooden door panel dimension

Note:

One design of the wooden panel displayed.

15

Required accessories and tools

Supplied accessories

– Installation instructions
– Operating instructions
– Installation kit

Optional accessories

Extreme Combination Side-by-Side Heating kit

If the gap between the appliances is less than 6" (160 mm).

Other required accessories from
specialist outlets

Ice maker installation kit 1/4" OD copper line

For connecting appliances which require water, e.g. for an
ice maker.

Maximum outer diameter of the water pipe

(without fittings): 13/32" (10 mm).

Tools

– Cordless screwdriver T20
– Torx screwdriver T20
– Torx bit T20 + magnetic holder

5

/16" (8 mm) hex nut driver

–
– Wood drills in different sizes

1

– Open end wrench
– Multigrip pliers
– Adjustable wrench
– Cutter with adjustable blade
– Metal tape measure
–Square
– Spirit level length 2' (60 cm) and 4' (1,2 m)
– Marking-out level, length at least 4' (1.2 m) for individual

appliances or 7' (2.0 m) for Side-by-Side installation

/2" (SW 13 mm)

Other

– Stepladder
– Dolly, hand truck
– Hammer drill for drilling holes in wall or floor
– Bits according suitable for material and in different sizes
– Wooden beam (cross section min. 3" x 4" (75 cm x 100

cm) as an alternative tilt protection, length according to

the width of the installation cavity
– Wooden screws in different sizes

1

– Thin (max.

the floor from damage (e.g. lino)
– Suitable material for covering and protecting furniture

(e.g. protective sheets)
– Adhesive tape

/16" (1.5 mm)), suitable material to protect

NOTE

Before using, check whether the removed adhesive
tape leaves adhesive residue on the work surfaces!
Otherwise do not use on high-quality work surfaces.

16

Installation instructions

1. Checking the installation cavity

m

To ensure a safe, trouble-free installation and an
optimum overall view of the subsequent furniture front,
thoroughly check that the installation cavity complies
with the installation requirements.

Before starting the installation, check that the installation
cavity complies with all requirements for a safe and trouble­free installation.

 Check the base.

Follow the instructions in the section on “Installation
location” on page 7.

 Check the dimensions of the cavity.
 Check that the cavity is square.
 Check location of the socket.

Also follow the instructions in the section on
“Connecting the power” on page 8 and in the section on
“Installation dimensions” on page 9.

 Check location of the water connection (only for

appliances with ice maker).
Also follow the instructions in the section on

“Connecting the water” on page 8.

 Check attachment of the adjacent furniture/fixtures. All

furniture parts in the vicinity of the appliance must be
connected securely to the wall.

 Check that adjacent furniture/fixtures do not collide

(door opening angle).”

CAUTION

m

2. Transport of the appliance

m

The appliance is very heavy. Be careful, otherwise
people who are helping may be injured or the
appliance may be damaged.

 Transport the appliance to a suitable installation location

with suitable means of transportation (trolley, lifting truck

or hand-driven truck).

 Secure the appliance during transportation to prevent it

from overturning.
The appliance is 84“ (2134 mm) tall. If the appliance cannot

be transported in an upright position due to the structural
conditions, the appliance can be transported horizontally.

When erecting the appliance, observe the required minimum
height at the installation location according to the following
table:

Erection via appliance rear Erection via appliance

86“ / 2185 mm

CAUTION

side panel

Never put the appliance
up via its side!

m

17

3. Removing the packaging

m

CAUTION

m

m

– The appliance may tip over while it is being

unpacked.
– The appliance is very heavy.
– When opening the appliance door, the appliance

may tip forwards.
Be careful, otherwise people who are helping may be

injured or the appliance may be damaged.

To protect the base from damage during installation:

 Attach a residual piece of carpet, lino, etc. to the floor

with adhesive tape in front of the intended installation
location.

WARNING

m

Do not remove transportation protection device (A)
from the underside of the appliance.

Do not damage finger guard (B) while performing the
following steps.

Do not remove transportation safety devices which
protect the shelves and storage compartments inside
the appliance until the installation is complete,
otherwise the parts may be damaged.

 Move the appliance with a hand truck securely.
 Remove transportation packaging:

– Using adhesive tape, attach the power cord to the

back of the appliance.

– Remove transportation protection devices and lift

appliance off the pallet – appliance is very heavy!

– Remove accessories from the outside of the

appliance.

– Keep adhesive tape which was used to attach the

supplied accessories to the appliance.
It is used subsequently for attaching the edge
protection to the cavity walls (see Section 8.).

– Carefully open the appliance – risk of tipping over –

and remove accessories and installation materials
from inside the appliance. Close doors again!

 Check appliance for damage in transit.

Do not install the appliance if it is visibly damaged. If in
doubt, contact your dealer.

4. Installation preparation

Unpack installation materials and accessories.
To improve allocation to the work steps, the packages are

identified differently.
To do this, comply with the overview sheet attached to the

appliance!

18

Wood floor application

5. Preparing the installation cavity

m

Assure that there are no electrical wires or plumbing in
the area which the screws could penetrate.

Risk of injury and damage!

WARNING

NOTE

– 2 anti-tip-brackets are required for each appliance.
– The distance between the anti-tip-brackets is

adequately the width of the appliance.
– In some installations the sub-flooring or finished floor

may necessitate angling the wood screws used to

fasten the anti-tip-brackets to the back wall.
– The supplied set contains fastening screws for

various applications. Select the fastening screws

according to the local conditions.
– If the supplied fastening screws do not permit

secure attachment of the anti-tip brackets and

therefore the appliance, another method must be

used to attach the anti-tip brackets securely.

m

Use the wooden screws provided, see overview diagram
“Use the screws in the screws set”.

 Drill pilot holes:

1

/8" (3 mm) for the (5 x 60 mm) wooden screws

5

/64" (2 mm) for the (4 x 15 mm) wooden screws

 Specify the attachment points of the anti-tip-brackets.

Specify the detailed dimensions according to the section
on “Installation dimensions” starting on page 9.

 If the installation cavity is deeper than the appliance,

place a solid wooden beam behind the anti-tip-brackets
and attach securely to the base or the wall.

The length of the wooden beam is equal to the width of
the installation cavity!

If possible, always screw the wooden beam to existing
studs on the rear panel of the cavity.

Being certain the screws penetrate through the flooring
and into the wall plate a minimum of

3

/4" (19 mm).

 Attach the anti-tip-bracket completely. Be sure screws

hold tight.

Concrete floor applications

m

Always wear safety glasses and other necessary
protective devices or apparel when installing or working
with anchors – risk of injury!

Not recommended for use in light-weight masonry
material such as block or brick.

Not recommended for use in new concrete which has
not had time to cure.

Do not use core drills to drill holes for this anchor.

Use concrete anchor M8 and M8 screw. Additional use the
wooden screws provided, see overview diagram “Use the
screws in the screws set".

 Drill a

 Clean hole or continue drilling additional depth.

13

/32“(10 mm) diameter hole any depth exceeding

the minimum embedment. Use the provided drill.

CAUTION

m

19

 Manually insert the screw into the wall plug until the

screw begins to resist.

 Knock the wall plug and screw into the hole until the

screw head is approx. 1/2" (13 mm) from the anti-tip
bracket.

 Saw the wooden beam (cross section min. 3" x 4")

to the required length.
Length is equal to the width of the installation cavity!

NOTE

– If the installation cavity is deeper than the

appliance, select a beam which has a larger cross
section or attach 2 beams.

– The beam must cover the appliance by

at least 2" (50.8 mm).

6. Attaching an alternative anti-tip
device

IMPORTANT NOTE

If the anti-tip brackets cannot be attached securely,
an alternative anti-tip device can be attached.
However, ensure that there is no play between the
appliance and the anti-tip device.

If possible, always screw the wooden beam to existing
studs on the rear panel of the cavity.

 Mark the installation height (lower edge of the beam) on

the rear panel of the cavity.

 Select screws according to the thickness of the wooden

beam: length = min. 2.5 x beam thickness, diameter #12
or #14.

NOTE

Specify the number of screws according to the cavity
width, thereby ensuring that the beam can be atta­ched securely.

According to the subsurface:

 Locate wall studs near the rear panel of the cavity and

mark drill holes in the beam

or

 Fasten suitable dowel into the rear wall.

 Predrill the wooden beam.

 Attach the wooden beam to the rear panel of the cavity.

20

7. Preparing to connect the water

(only for appliances which require a water connection)

8. Attaching the edge protection

m

Turn off the main water tap to prevent damage caused
by leaking water.

 Attach the connecting pipe to the shut-off valve

according to the instructions supplied by the
manufacturer of the ice maker installation kit.

 Install the connecting pipe.

Always observe the indicated gap dimensions to prevent
damage to the connecting pipe when pushing in the
appliance.

CAUTION

m

 To protect the corners of the installation cavity, attach

the supplied protective brackets with adhesive tape.

 Attach the connecting pipe to the floor with adhesive

tape.

21

9. Pushing the appliance into the installation cavity

 Carefully push the appliance into the cavity. Insert

m

Caution when pushing the appliance into the installation
cavity.

– Do not damage the water pipe or power cord

attached to the floor.

– Check finger guard when pushing the appliance into

the cavity. Immediately after pushing the appliance
into the cavity, check that it functions by opening
and closing the door.

CAUTION

m

appliance straight! Push in the appliance until the frame
is situated on the cavity walls.

NOTE

When the floor or the appliance is tilted in comparison
to the installation cavity adjust height adjustable wheels
before you move the appliance into the installation
cavity.

 Put the mains plug into the socket.
 Prevent the power cord from becoming caught.

Tie a piece of string to the middle of the power cord and
feed forwards under the appliance. When pushing in the
appliance, pull the cable forwards.

or
Using adhesive tape, stick the power cord to the floor

centrally behind the appliance approx. 15" (380 mm)
away from the rear panel of the cavity.

 Remove the edge protection.
 Remove transportation protection device from the

underside of the appliance.

 Check function of the finger guard.

Open and close both doors of the appliance.
The finger guard must slide smoothly in the gap between
the appliance and cavity wall.

22

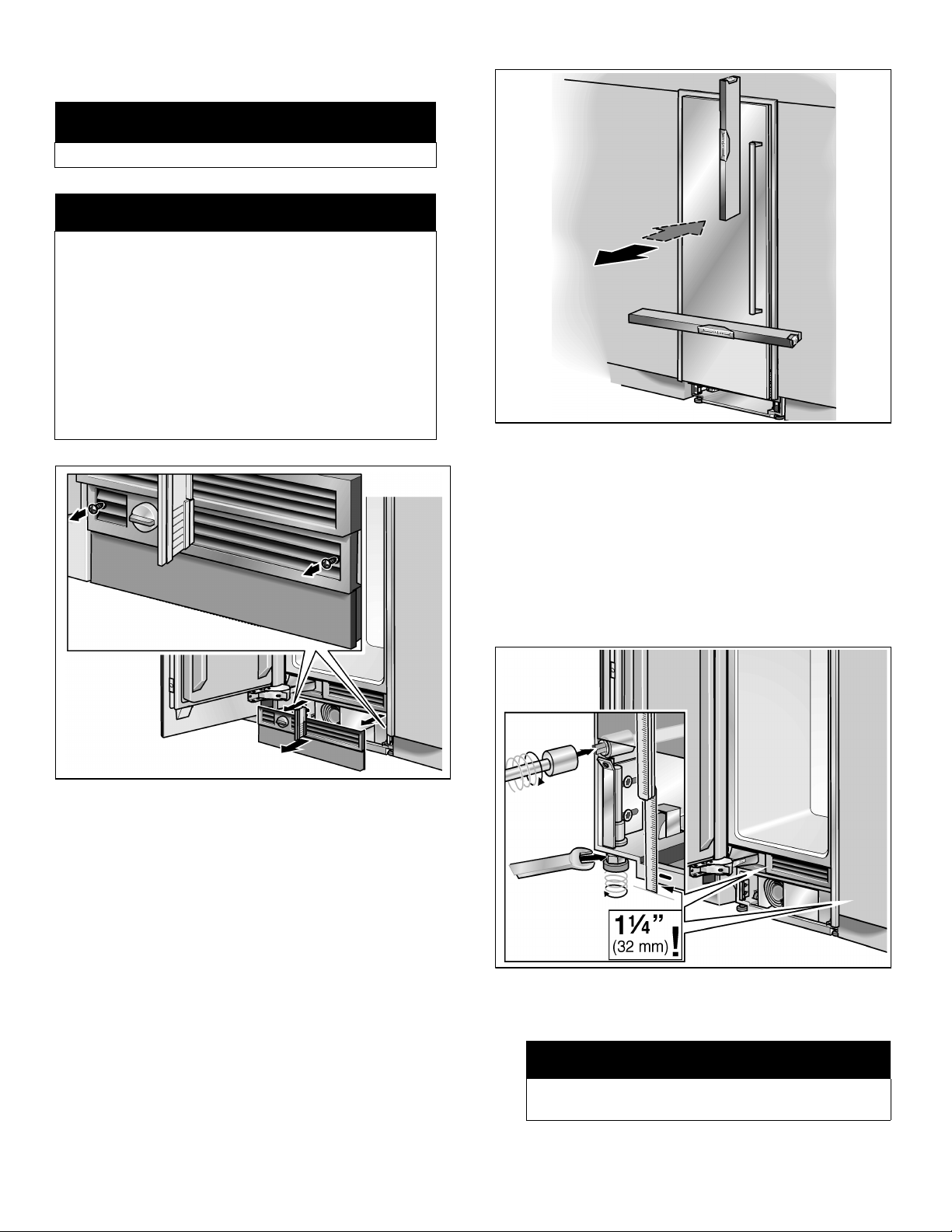

10. Aligning the appliance

m

Never use a cordless screwdriver!
Risk of damage to the appliance.

CAUTION

m

NOTE

– Do not twist or jam the appliance inside the cavity!

When unscrewing the height-adjustable feet,
proceed gradually: Always alternate between left
and right, left and right, etc..

– The adjustment of the rear feet is facilitated if the

appliance is unloaded at the rear.

– If using a wooden beam as an alternative anti-tip

device according to point 6 of this installation
manual, rotate the appliance all the way towards the
wooden beam.

 Align the appliance with the furniture fronts.

The height-adjustable feet at the front and rear can all be
adjusted from the front.

Front: with open-ended wrench 1/2" (SW13)
Rear: with 5/16" (8 mm) hex nut driver via flexible shaft.
A mark is attached to the appliance base and is used as a

standard gage for height adjustment. When adjusting the
height, align this mark at a height of 11/4" (32 mm) above the
floor.

 Remove base panel from the appliance.

 Unscrew the height-adjustable feet until the mark on

the base has reached the indicated guide dimension
(11/4" / 32 mm).

NOTE

It is very important to comply with this dimension for
the subsequent alignment of the furniture fronts.

 Align the furniture fronts with the spirit level.

23

 Before attaching the appliance in the cavity, check

– that the top and sides of the frame are situated on

the cavity front,

– that the finger guard functions by opening and

closing the door several times.

11. Attaching the appliance in the cavity

 Open the appliance door.
 Pull finger guard all the way out of the gap between the

appliance and cavity wall.

12. Connecting the water to the
appliance

m

When bending the water pipe, do not kink it, otherwise
there is a risk of leaks and water damage.

CAUTION

m

NOTE

When connecting the water pipe to the solenoid valve
of the appliance, follow the instructions supplied by the
manufacturer of the ice maker installation kit enclosed
with the installation manual.

 Remove the cap from the appliance connection (1.).
 Bend the water pipe according to the location of the

connection on the appliance (2.).

 Push the union nut and seal onto the water pipe.
 Push the end of the water pipe into the appliance

connection and screw on the union nut (3.).
Tighten hand-tight.

 Using the open-ended wrench, tighten the union nut.

Do not overturn!

 Screw the frame to the cavity wall through the gap

between the door and carcass (2 x 4 screws).

 Push the finger guard through the frame recess into the

gap between the appliance and cavity wall.

24

 Open the shut-off valve and main water tap. Check the

connection on the shut-off valve and on the appliance
for leaks.

13. Attaching the toe kick panel

m

The maximum height of the toe kick panel is 4" from the
top of the floor. Do not cover ventilation slots in the base
panel. Risk of damage to the appliance.

 If required, cut the toe kick panel to the required length.
 Attach the base panel to the appliance.

CAUTION

m

 Pull out the brackets by the measured amount Y.
 Screw the brackets tightly.

 Remove the protective film from the adhesive pads on

the Velcro.

 Fit the toe kick panel to the base panel and press firmly

into place.

 Remove base panel from the appliance.

 Put on the base panel (do not screw on) and measure

the difference in depth Y between the base panel and
toe kick panel of the adjacent furniture.

 Remove the base panel.
 Loosen the brackets for attaching the base panel and

push in all the way.

 Attach the base panel.

NOTE

If required, the toe kick panel can be screwed to the
base panel. There are screw holes in the base panel
near the Velcro.

25

14. Commissioning the appliance

m

Check that the finger guard functions. In particular check
– that the finger guard is correctly attached to the

appliance and

– that the finger guard slides smoothly forwards and

backwards when the appliance door open and
close.

To guarantee the accuracy of the following working steps
and thus the appearance of the overall kitchen front later on,
the appliance should now be operated.

 Open the appliance door.
 Press the POWER button.

Only for appliances with a water connection:

CAUTION

m

NOTE

In order to avoid the risk of damage caused by leaking
water from damage possibly caused to the water pipe
feeding the appliance, keep the shut-off valve closed.

15. Attaching the cover

16. Adjusting the door opening angle

Depending on the installation situation, it may be necessary
to adjust the door opening angle. A door opening angle of
115° has been set at the factory.

To adjust the door opening angle to 90°:

 Open the door to 90°.

 Insert the banking pin through the boreholes which are

now vertically aligned and drive in with a hammer.

17. Changing the door spring

 Press cover strip on the handle side of the door into the

gap between stainless steel front and appliance door.

To adjust the door spring:

 Rotate the adjusting screw with a cross-head

screwdriver.

I = maximum spring tension
0 = no spring tension

26

Table de matières

Avant de commencer ................................................................................................................................. 29

Générale ....................................................................................................................................................... 29

Information importante .................................................................................................................................. 29

Options d'installation .................................................................................................................................. 30

Unité individuelle ........................................................................................................................................... 30

Appareils individuels avec séparation ............................................................................................................ 30

A l'extrémité des cuisines intégrées ............................................................................................................... 30

Lieu d'installation ........................................................................................................................................ 31

Local d'installation ........................................................................................................................................ 31

Cavité d'installation ....................................................................................................................................... 31

Meubles/Appareillages électriques ................................................................................................................ 31

Sol ................................................................................................................................................................ 31

Raccordement à l'alimentation électrique ................................................................................................. 32

Procédure additionnelle de mise à la terre ..................................................................................................... 32

Instructions de raccordement à la terre ......................................................................................................... 32

Raccordement de l'eau .............................................................................................................................. 32

Dimensions d'installation ........................................................................................................................... 33

Installation individuelle ................................................................................................................................... 33

Le raccordement de l'eau ............................................................................................................................. 34

Dimensions de l'appareil ............................................................................................................................ 35

Appareil de 18" (Congelateur/Congélateur avec une distributeur de glaçons et d'eau) .................................. 35

Appareil de 18" (Cave à vin) .......................................................................................................................... 36

Appareil de 24" (Réfrigérateur/Congelateur/Congélateur avec une distributeur de glaçons et d'eau) ............. 37

Appareil de 24" (Cave à vin) .......................................................................................................................... 38

Appareil de 30" (Réfrigérateur/Congelateur/Congélateur avec une distributeur de glaçons et d'eau) ............. 39

Accessoires et outillage requis .................................................................................................................. 40

Accessoires fournis ....................................................................................................................................... 40

Accessoires en option ................................................................................................................................... 40

Autres accessoires requis de fournisseurs spécialisés ................................................................................... 40

Outils ............................................................................................................................................................ 40

Autres ........................................................................................................................................................... 40

27

Instructions d'installation ........................................................................................................................... 41

1. Vérification de la cavité d'installation ...................................................................................................... 41

2. Transport de l'appareil ........................................................................................................................... 41

3. Enlèvement de l'emballage .................................................................................................................... 42

4. Préparation du montage ........................................................................................................................ 42

5. Préparation de la cavité d'installation ..................................................................................................... 43

6. Fixation d'un dispositif anti-renversement alternatif ................................................................................ 44

7. Préparation du raccordement de l'eau ................................................................................................... 45

8. Fixation du protège-bordures ................................................................................................................ 45

9. Pousser l'appareil dans la cavité d'installation ........................................................................................ 46

10. Alignement de l'appareil ........................................................................................................................ 47

11. Fixer l'appareil dans la cavité ................................................................................................................. 48

12. Raccordement de l'eau à l'appareil ........................................................................................................ 48

13. Fixation du bandeau de socle ................................................................................................................ 49

14. Mise en service de l'appareil .................................................................................................................. 50

15. Fixation du baguette couvre-joint ........................................................................................................... 50

16. Ajustage de l'angle d'ouverture de porte ............................................................................................... 50

17. Changement du ressort de porte ........................................................................................................... 50

28

Avant de commencer

Veuillez lire ces instructions entièrement et avec attention.

m AVERTISSEMENT

Le centre de gravité de cet appareil se trouve assez haut
dans celui-ci. Il faut donc sécuriser l'appareil pour l'empêcher
de basculer en avant. Un protection anti-renversement est
nécessaire.

Maintenez les portes de l'appareil fermées jusqu'à ce qu'il ait
été installé et sécurisé conformément aux instructions
d'installation.

Vu le poids et la taille de l'appareil et pour réduire le risque de
dommages corporels et d'endommagement du produit, IL
FAUT DEUX PERSONNES POUR RÉALISER
L'INSTALLATION CORRECTEMENT.

Cet appareil doit être correctement relié à la terre.
Voir la section «Raccordement à l'alimentation électrique »
sur le page 32.

Veuillez n'utiliser cet appareil qu'aux fins pour lesquelles
il a été prévu.

Réparez ou remplacez immédiatement les cordons
d'alimentation électrique qui se sont usés ou sont
endommagés.

Débranchez l'appareil ou ramenez le disjoncteur en position
éteinte avant de nettoyer ou d'effectuer des réparations.

Les réparations sont réservées à un technicien qualifié du
service après-vente.

m ATTENTION

Générale

Les présentes instructions d'installation sont destinées à être
utilisées par des installateurs qualifiés. Tous les
raccordements de l'eau, de l'électricité et à la terre doivent se
conformer aux règlement et ordonnances locaux, ils doivent
être réalisés par du personnel sous licence lorsque
nécessaire. En l'absence de réglementation locale :

– Aux USA : en conformité avec le National Electric Code,

ANSI/NFPA70 en son édition la plus récente, avec les
règlements des États et municipaux et/ou les
règlements locaux.

– Au Canada : en conformité avec le Code canadien de

l'électricité C22.1 en son édition la plus récente, avec les
règlements des provinces et municipaux et/ou les
règlements locaux.

m

AVERTISSEMENT – Cette mention précède une
instruction assortie d'un danger de mort ou de blessu­res graves si vous ne respectez pas son contenu.

m

ATTENTION – Cette mention précède une instruction
assortie d'un risque de blessures légères ou de dégâts
si vous ne respectez pas son contenu.

AVERTISSEMENT

ATTENTION

m

m

Aptitudes – Niveau – L'installation de cet appareil oblige
à détenir des connaissances de bases en mécanique, en
menuiserie et en plomberie.

La responsabilité d'une installation adéquate revient
à l'installateur. Une défaillance du produit due à son
installation incorrecte n'est pas couverte par la garantie dont
bénéficie l'appareil.

Veuillez vous reporter au manuel de l'utilisateur pour
connaître les informations sur la garantie.

m REMARQUE IMPORTANT

Veuillez conserver ces instructions pour usage par
l'inspecteur local. Veuillez observer tous les règlements et
ordonnances.

Remarque à l'intention de l'installateur –
Veillez bien à laisser les présentes instructions au client.

Remarque à l'intention du consommateur –
Veuillez conserver les présentes instructions avec votre
manuel de l'utilisateur. Ils vous permettront de vous
y reporter ultérieurement.

REMARQUE

REMARQUE / REMARQUE IMPORTANT –

Cette mention sert à attirer votre attention sur un
aspect particulier.

Information importante

L'importance de respecter tous les règlements et
instructions ne saurait être plus instamment soulignée.
L'installation devra être confiée à un monteur qualifié.

Avant de faire démarrer l'installation, veuillez toujours lire le
manuel d'installation dans son intégralité. Il contient des
détails important que le monteur doit respecter. A condition
de le lire attentivement, l'installation sera simple, sans
contretemps et, chose capitale, sûre.

29

Options d'installation

Les options d'installation différentes sont limitées seulement
par l'agencement de votre cuisine et par la fonction du
bandeau protège-doigts.

Unité individuelle

Appareils individuels avec séparation

A l'extrémité des cuisines intégrées

Si un côté de l'appareil est visible, il faudra utiliser un
panneau latéral.

Le panneau latéral doit être fermement fixé contre le mur, le
sol ou un placard/le appareillages situés au-dessus avant de
placer l'appareil dans la cavité.

Pour dimensionner le panneau latéral, basez-vous sur les
dimensions du panneau opposé formant la cavité. Pendant
l'installation, veillez à ce que la cavité reste à angles droits et
qu'elle ait la taille exacte.

Remarque :

– Lorsque vous dimensionnez la séparation affectée à la

configuration 4 ci-dessus, notez l'épaisseur de la façade
des meubles pour empêcher des dégâts lors de
l'ouverture simultanée des portes.

– Utilisez le kit de chauffage pour combinaison extrême

côte à côte si l'espace vide entre les appareils est
inférieur à 6" (160 mm).

Voir, à la page 40, la section consacrée aux
«Accessoires en option».

– Épaisseur minimum de la séparation

30

5

/8" (16 mm).

Lieu d'installation

m

N'installez pas cet appareil :

– en plein air,

– dans un environnement très humide,

– dans des pièces exposées au risque de gel.

L'appareil est très lourd. Pour connaître les poids
à vide, reportez-vous au tableau suivant :

Réfrigérateur 24" env. 310 Ibs / 140 kg
Réfrigérateur 30" env. 350 Ibs / 158 kg
Congélateur 18" env. 255 Ibs / 115 kg*
Congélateur 24" env. 300 Ibs / 135 kg*
Congélateur 30" env. 335 Ibs / 150 kg*
Cave à vin 18" env. 300 Ibs / 135 kg
Cave à vin 24" env. 360 Ibs / 160 kg
(* sans distributeur d'eau)

AVERTISSEMENT

Local d'installation

Il faudra installer l'appareil dans une pièce sèche et bien
aérée.

La température ambiante ne doit pas descendre en dessous
de 55 °F (13°C) ni monter au-dessus de 110 °F (43 °C), faute
de quoi l'appareil risque de mal fonctionner.

L'emplacement ne doit pas être directement exposé aux
rayons solaires ou proche de sources de chaleur tels qu'une
chaudière, un radiateur, etc. S'il n'y a pas moyen d'éviter une
installation à proximité d'une source de chaleur, utilisez un
panneau isolant approprié ou respectez les distances
minimum suivantes par rapport à la source de chaleur :

1

–1

/4" (30 mm) d'une cuisinière électrique,

– 12" (300 mm) d'une chaudière au fuel ou à combustible

solide.

Cavité d'installation

Pour une installation sans incident de l'appareil et pour
qu'ensuite la façade du meuble soit esthétique, il est
important que la cavité d'installation ait bien les dimensions
spécifiées.

Assurez-vous en particulier que la cavité présente des angles
droits.

Vous pouvez le vérifier avec des moyens appropriés, par
exemple un niveau à bulle, des mesures en diagonale, etc.

m

Les parois latérales de la cavité doivent être dans
l'alignement.

L'épaisseur minimum des parois latérales et de la paroi
formant le sommet doit s'élever à 5/8" (16 mm).

L'épaisseur minimum du bandeau de socle doit être

1

/2" (13 mm).

de
Nous recommandons une épaisseur de 3/4" (19 mm..

Meubles/Appareillages électriques

Le nouvel appareil est vissé de manière sûre contre des
meubles/appareillages adjacents ou situés au dessus de lui.

Pour cette raison, il est essentiel que tous les meubles/
appareillages soient fixés de manière sûre contre le sol ou le
mur à l'aide de moyens appropriés.

Sol

m

Un appareil plein est très lourd. portance du sol, repor­tez-vous suivant :
Réfrigérateur 24" env. 890 Ibs / 400 kg

Refrigerator 30" env. 1110 Ibs / 500 kg
Congélateur 18" env. 560 Ibs / 250 kg*
Congélateur 24" env. 780 Ibs / 350 kg*
Congélateur 30" env. 950 Ibs / 425 kg*
Cave à vin 18" env. 550 Ibs / 245 kg
Cave à vin 24" env. 694 Ibs / 310 kg
(* sans distributeur d'eau)

Pour être sûr que l'appareil a été installé de façon sûre et qu'il
fonctionne correctement, le sol doit être plat et horizontal.

Le sol doit être constitué d'un matériau dur et rigide.
La surface d'installation doit se trouver au même niveau que

le reste de la pièce.
Compte tenu du poids élevé de l'appareil lorsqu'il est plein,

il faut que le sol offre la portance nécessaire.
En cas de doute, contactez un architecte ou un expert en

bâtiment.

AVERTISSEMENT

m

31

Raccordement à l'alimentation
électrique

m

Risque de choc électrique

– Branchez la fiche mâle à 3 broches de l'appareil

dans une prise à 3 orifices femelles reliée à la terre.
– Ne retirez pas la broche de raccordement à la terre.
– N'utilisez pas d'adaptateur
– N'utilisez pas de prolongateur.
Le non-respect de ces instructions s'assortit d'un

danger de mort, d'incendie ou de choc électrique.

L'appareil est livré avec un cordon d'alimentation électrique
à trois fils et figurant dans la liste UL aux USA.

Cet appareil requiert d'être raccordé à une prise femelle
àtrois fils.

L'installation de cette prise est une opération exclusivement
réservée à un électricien agréé.

Cette prise doit être protégée par un fusible supportant un
ampérage de 10 A à 16 A. Veuillez à ce titre respecter le
tableau de correspondances suivant :

Appareil Ampérage instantané

Réfrigérateur 24" 2.0 ampères
Réfrigérateur 30" 2.0 ampères
Congélateur 18" (compris

distributeur de glaçons)
Congélateur 24" (compris

distributeur de glaçons)
Congélateur 30" (compris

distributeur de glaçons)
Cave à vin 18" 2.0 ampères
Cave à vin 24" 2.0 ampères

AVERTISSEMENT

maximal

3.5 ampères

4.0 ampères

4.5 ampères

m

Procédure additionnelle de mise à la terre

Certaines réglementations locales peuvent exiger un
raccordement à part à la terre. En pareils cas, vous devrez
acheter séparément les accessoires requis : le fil de terre,
la bride et la vis.

Ne raccordez jamais l'appareil à des conduites en plastique,
conduites de gaz ou conduites d'eau.

Instructions de raccordement à la terre

Cet appareil devra être relié à la terre. En cas de
dysfonctionnement ou de panne, le raccordement à la terre
réduit le risque de choc électrique en fournissant au courant
un chemin de moindre résistance électrique.

m

Un branchement incorrect du fil de raccordement à la
terre peut occasionner un choc électrique. Si vous
n'êtes pas sûr que l'appareil est correctement relié à la
terre, faites-le vérifier par un électricien agréé ou un
technicien du service après-vente.

AVERTISSEMENT

m

Raccordement de l'eau

Il faut un raccordement à l'eau froide pour que le distributeur
automatique de glaçons puisse fonctionner. La pression de
l'eau doit être comprise entre 25 et 120 p.s.i. (1,72 et 8,25 bar).

Dans le cadre du raccordement de l'eau à l'appareil, il faut
installer une vanne de fermeture séparée.

Cette vanne de fermeture ne doit pas se trouver derrière
l'appareil. Il est recommandé de la placer directement à côté
de l'appareil (unité de base) ou en tout autre endroit facile
d'accès.

Lors du raccordement de l'eau, examinez les zones
d'installation admises pour la conduite. En ce qui concerne les
zones d'installation permises et les dimensions, reportez-vous
à la section intitulée «Dimensions d'installation», page 33.

Il est possible de placer la conduite d'alimentation sur le côté
droit (a), sur le côté gauche (b) ou en dessous (c).

Orientez la broche de terre vers le bas, comme le montrent
les illustrations.

En ce qui concerne la position d'installation de la prise
femelle, veuillez vous reporter à la section «Dimensions
d'installation», page 33.

32

Diamètre externe maximum de la conduite d'eau (sans les
robinetteries) :

Fixez, à un endroit adapté et d'accès facile, une vanne de
fermeture séparée affectée au raccordement de l'eau.
N'utilisez jamais de vanne autotaraudeuse !

13

/32" (10 mm).

Dimensions d'installation

Installation individuelle

Appareil X Y

18" (17

24" (23

30" (29

3

/

" / 450,8 mm)

4

3

/

" / 603,2 mm)

4

3

/

" / 755,6 mm)

4

18" (457 mm) 9" (229 mm)

24" (610 mm) 12" (305 mm)

30" (762 mm) 15" (381 mm)

IMPORTANT !

Nous suggérons instamment de former la limite supérieure
de la cavité à l'aide d'un matériau dur (épaisseur
Assurez-vous que la limite supérieure se trouve entièrement
dans l'alignement, sur une profondeur d'au minimum 4".

IMPORTANT !

Assurez-vous que les parois latérales de la cavité sont
parfaitement alignées ! Si pour certaines raisons vous créez
un placard-cavité séparé, veillez à ce que la zone du retour
de meuble fasse au moins 4" de profondeur.

3

/4").

Légende:

A représente la zone où installer le raccordement de

l'électricité

B représente la zone où installer le raccordement de l'eau

D profondeur d'ouverture de la cavité, ceci dépendant de

la configuration de la cuisine.
D = 24" (610 mm) minimum

Remarque : La cavité doit être carrée. La paroi latérale de

la cavité doit se trouver dans l'alignement.

33

Le raccordement de l'eau

Il est possible de placer la conduite d'alimentation
a) sur le côté droit (a),
b) sur le côté gauche (b) ou
c) en dessous (c).

Légende :
A représente la zone où installer le raccordement de l'eau
B représente la zone où installer le raccordement de

l'électricité

34

Dimensions de l'appareil

Appareil de 18" (Congelateur/Congélateur avec une distributeur de glaçons et d'eau)

Légende :

a) Ajustage des pieds de nivellement entre +13/8" (35 mm)

et –1/2" (13 mm).
b) Les dimensions peuvent différer.
c) L'épaisseur du panneau de porte peut différer.

d) Cette dimension peut différer en fonction de l'installation, de

l'épaisseur du panneau et du matériel équipant la cuisine.
e) Dimensions de l'unité
f) Dimensions du panneau de porte
Remarque : Les illustrations ne représentent qu'un style de

panneau en bois.

35

Appareil de 18" (Cave à vin)

Légende :

a) Ajustage des pieds de nivellement entre +13/8" (35 mm)

et –1/2" (13 mm).
b) Les dimensions peuvent différer.
c) L'épaisseur du panneau de porte peut différer.

36

d) Cette dimension peut différer en fonction de l'installation, de

l'épaisseur du panneau et du matériel équipant la cuisine.
e) Dimensions de l'unité
f) Dimensions du panneau de porte
Remarque : Les illustrations ne représentent qu'un style de

panneau en bois.

Appareil de 24" (Réfrigérateur/Congelateur/Congélateur avec une distributeur de glaçons et d'eau)

Légende :

a) Ajustage des pieds de nivellement entre +13/8" (35 mm)

b) Les dimensions peuvent différer.
c) L'épaisseur du panneau de porte peut différer.

et –

1

/2" (13 mm).

d) Cette dimension peut différer en fonction de l'installation, de

l'épaisseur du panneau et du matériel équipant la cuisine.
e) Dimensions de l'unité
f) Dimensions du panneau de porte
Remarque : Les illustrations ne représentent qu'un style de

panneau en bois.

37

Appareil de 24" (Cave à vin)

Légende :

a) Ajustage des pieds de nivellement entre +13/8" (35 mm)

et –1/2" (13 mm).
b) Les dimensions peuvent différer.
c) L'épaisseur du panneau de porte peut différer.

38

d) Cette dimension peut différer en fonction de l'installation, de

l'épaisseur du panneau et du matériel équipant la cuisine.
e) Dimensions de l'unité
f) Dimensions du panneau de porte
Remarque : Les illustrations ne représentent qu'un style de

panneau en bois.

Appareil de 30" (Réfrigérateur/Congelateur/Congélateur avec une distributeur de glaçons et d'eau)

Légende :

a) Ajustage des pieds de nivellement entre +13/8" (35 mm)

b) Les dimensions peuvent différer.
c) L'épaisseur du panneau de porte peut différer.

et –

1

/2" (13 mm).

d) Cette dimension peut différer en fonction de l'installation, de

l'épaisseur du panneau et du matériel équipant la cuisine.
e) Dimensions de l'unité
f) Dimensions du panneau de porte
Remarque : Les illustrations ne représentent qu'un style de

panneau en bois.

39

Accessoires et outillage requis

Accessoires fournis

– Instructions d'installation
– Instructions d'utilisation
– Kit d'installation

Accessoires en option

Kit de chauffage pour combinaison extrême côte à côte

Si l'espace vide entre les appareils est inférieur
à 6" (160 mm).

Autres accessoires requis de
fournisseurs spécialisés

Kit d'installation de distributeur de glaçons, conduite en
cuivre de

Ce kit sert à raccorder les appareils qui ont besoin d'eau, par
exemple pour alimenter un distributeur de glaçons.

1

/4" de diamètre extérieur

Diamètre extérieur maximum de la conduite d'eau

(sans les robinetteries) :

13

/32" (10 mm).

Outils

– Visseuse sans cordon T20
– Tournevis Torx T20 (empreinte cruciforme)
– Embout Torx T20 + support magnétique

5

– Clé à pipe
– Forets à bois de différentes tailles
– Clé à fourche, calibre SW 13/1/2"
– Pince multiprises
– Clé anglaise
– Cutter à lame ajustable
– Mètre à ruban
– Équerre
– Niveau à bulle de 2' (60 cm) et 4' (1 ,2 m)
– Niveau de marquage, longueur minimum 4' (1,2 m)

en présence d'un appareil individuel, ou de 7' (2,0 m)
en cas d'installation côte à côte.

/16" (8 mm) pour écrou hexagonal

Autres

– Escabeau
– Socle mobile, diable brouette
– Perceuse à percussion pour percer des trous dans le

mur ou le sol
– Forets adaptés aux matériaux et de différentes

dimensions
– Madrier (section minimum 3" x 4" (75 mm x 100 mm)) à titre

de protection alternative contre le renverse-ment, d'une

longueur correspondant à la cavité d'installation
– Vis à bois de différentes tailles
– Matériau mince (au maximum 1/16" (1.5 mm)) pour

protéger le revêtement de sol (en linoléum par exemple)

contre les dégâts
– Matériau approprié pour recouvrir et protéger les

meubles (par ex. feuilles protectrices).
– Ruban adhésif

REMARQUE

Avant l’utilisation, vérifiez si le ruban adhésif laisse
des traces de colle sur les surfaces des pièces !
S’il en laisse, ne l’utilisez pas sur les surfaces de
haute qualité.

40

Instructions d'installation

1. Vérification de la cavité d'installation

m

Pour assurer une installation sûre et sans incident,
et pour que la façade générale du mobilier offre une
esthétique optimale, vérifiez avec soin si la cavité
d'installation est conforme aux exigences d'installation.

Avant de commencer l'installation, vérifiez que la cavité est
conforme à toute les exigences visant une installation sûre et
sans incident.

 Vérifiez le sol.

Suivez les instructions figurant à la page 31 dans la
section «Lieu d'installation».

 Vérifiez la dimension de la cavité.
 Vérifiez que la cavité présente des angles droits.
 Vérifiez l'emplacement de la prise.

Respectez également les instructions figurant à la page
32, dans la section «Raccordement à l'alimentation
électrique», ainsi qu'à la page 33, dans la section
«Dimensions d'installation».

 Vérifiez l'emplacement du branchement de l'eau

(uniquement pour les appareils équipés d'un distributeur
de glaçons.

Respectez également les instructions figurant à la page
32, dans la section «Raccordement de l'eau».

 Vérifiez la fixation des meubles/appareillages adjacents.

Toutes les pièces constitutives d'un meuble à proximité
de l'appareil doivent être fixées de manière sûre contre
le mur.

 Vérifiez que les meubles/appareillages adjacents

n'entreront pas en collision (angle d'ouverture de porte).

ATTENTION

m

2. Transport de l'appareil

m

L'appareil est très lourd. Soyez prudent sinon les
assistants risquent de se blesser ou l'appareil de
s'endommager.

 Transportez l'appareil avec un moyen de transport

approprié au lieu d'installation et à l'appareil (diable,

chariot élévateur ou chariot à roulettes).

 Sécurisez l'appareil pour empêcher son renversement

pendant le transport.
L'appareil fait 84“ (2134 mm) de haut. Si le transport en

position debout n'est pas possible du fait de la configuration
du lieu, il est possible de le transporter couché.

Au moment de redresser l'appareil, respectez la hauteur
minimum nécessaire sur le lieu d'installation, ainsi que le
contenu du tableau suivant :

Redressement via le dos
de l'appareil

86“ / 2185 mm

ATTENTION

Redressement via la paroi
latérale de l'appareil

Ne redressez jamais
l'appareil en appui sur
son paroi latérale !

m

41

3. Enlèvement de l'emballage

m

AVERTISSEMENT

m

m

– L'appareil risque de se renverser pendant son

déballage.
– L'appareil est très lourd.
– Lorsque vous ouvrez la porte de l'appareil,

ce dernier risque de basculer en avant.
Soyez prudent, sinon les personnes qui vous aident

risquent de se blesser et l'appareil risque quant à lui de
s'endommager.

Pour protéger le sol contre les dégâts pendant l'installation :

 Fixez un morceau de moquette, linoléum, etc., contre le

sol, en face de l'emplacement d'installation prévu.

AVERTISSEMENT

m

N'enlevez pas la cale de transport (A) située contre la
face inférieure de l'appareil.

Au cours des étapes de travail suivantes, veillez à ne
pas endommager le dispositif protège-doigts (B).

Tant que l'installation n'est pas terminée, ne retirez pas
les cales de sécurité qui, pendant le transport,
protègent les clayettes et les bacs de rangement à
l'intérieur de l'appareil, sinon ces pièces risquent de
s'endommager.

 Déplacez l'appareil de manière sûre à l'aide du diable

brouette.

 Retirez l'emballage de transport :

– Enlevez le carton. Utilisez le cutter avec prudence

pour ne pas endommager les surfaces de l'appareil.

– Avec du ruban adhésif, fixez le cordon d'alimentation

électrique contre le dos de l'appareil.

– Détachez la cale de transport et soulevez l'appareil

de la palette – Attention, il est très lourd !

– Retirez les accessoires fixés contre l'extérieur de

l'appareil.

– Conservez les rubans adhésifs avec lesquels les

accessoires d'origine étaient fixés contre l'appareil.
Ils serviront plus tard à fixer les protège-bords contre
les parois de cavité (voir section 7.).

– Ouvrez prudemment l'appareil – Attention, il risque

de se renverser - et retirez les accessoires ainsi que
la quincaillerie de montage présente à l'intérieur.
Refermez ensuite les portes !

 Vérifiez si l'appareil a été endommagé pendant son

transport.
N'installez pas l'appareil s'il est visiblement endom­magé. Prévenez votre revendeur en cas de doute.

4. Préparation du montage

Déballez la quincaillerie de montage et les accessoires.
Afin que les étapes de travail se déroulent selon la bonne

chronologie, les emballages comportent des mentions
différentes.

Respectez au cours du travail la feuille récapitulative fixée
contre l’appareil !

42

5. Préparation de la cavité d'installation

m

Veillez à ce qu'il n'y ait aucun fil électrique ou conduite
dans lesquels les vis risqueraient de pénétrer.

Risque de blessures et d'endommagement!

AVERTISSEMENT

m

REMARQUE

– Il faut 2 brides anti-renversement pour chaque

appareil.

– Si possible, vissez toujours le madrier contre les

tiges situées sur le panneau arrière de la cavité.

– Dans certains cas d'installation, le plancher ou le

plancher fini pourront obliger à couder les vis à bois

servant à fixer les brides anti-renversement contre

le mur arrière.

– Le kit fournit contient des vis de fixation destinées

à différentes applications. Sélectionnez les vis de

fixation conformément aux conditions locales.

– Si les vis de fixation fournies ne permettent pas de

fixer de manière sûre les brides anti-renversement,

donc l'appareil, il faudra recourir à une autre

méthode pour fixer les brides anti -renversement en

toute sécurité.

 Déterminez les points de fixation des brides anti-

renversement.
Déterminez les dimensions détaillées conformément à la

section «Dimensions d'installation», en commen-çant
à partir de la page 33.

Application sur plancher en bois

Utilisez les vis à bois fournies avec l'appareil, voir la
vue d'ensemble «Utilisation des vis provenant du jeu de vis».

 Percez des trous de guidage :

De 1/8" (3 mm) pour les vis à bois faisant 5x60 mm
De 5/64" (2 mm) pour les vis à bois faisant 4x15 mm
Assurez-vous que les vis traversent bien le plancher et

pénètrent d'au minimum
mural.

 Fixez complètement la bride anti-renversement.

Assurez-vous que les vis tiennent fermement.

3

/4" (19 mm) dans le panneau

Application sur sol en béton

 Si la cavité d'installation est plus profonde que l'appareil,

placez un madrier derrière les brides anti-renversement
et fixez de manière sûre contre le sol ou le mur.
La longueur du madrier est égale à la largeur de la cavité
d'installation.
Si possible, vissez toujours le madrier contre les tiges
situées sur le panneau arrière de la cavité.

m

Portez toujours des lunettes enveloppantes ou d'autres
dispositifs et équipements de protection nécessaires
lorsque vous installez des ancres ou travaillez avec des
ancres. Risques de blessures !

Ancres déconseillées dans la maçonnerie légère ou
dans des matériaux tels que les parpaings ou les
briques.

Ancres déconseillées dans le béton neuf qui n'a pas
encore eu le temps de prendre.

N'utilisez pas de foret à carotte pour percer les trous
préparatoires à la pose de cette ancre.

Utilisez une ancre M8 à béton et une vis M8 à béton. A titre
d'utilisation additionnelle, des vis à bois accompagnent
l'appareil, voir la vue d'ensemble «Utilisation des vis
provenant du jeu de vis».

 Percez un trou de

profondeur quelconque dépassant la longueur
d'ancrage minimum. Utilisez le foret fourni.

ATTENTION

13

/32“(10 mm) de diamètre, d'une

m

43

 Nettoyez le trou ou continuez de percer un peu plus

profond.

 Vissez la vis à la main dans la cheville, jusqu'à ce qu'une

légère résistance se manifeste.

 Enfoncez la vis avec la cheville dans le trou, jusqu'à ce

que la tête de la vis se trouve à env. 1/2" (13 mm) de la
bride anti-renversement.

 Serrez la vis à fond.

6. Fixation d'un dispositif anti­renversement alternatif

REMARQUE

IMPORTANTE

S'il n'est pas possible de fixer les brides anti­renversement de manière sûre, vous pouvez fixer un
dispositif anti-renversement alternatif. Toutefois,
veillez à ce qu'il n'y ait pas de jeu entre l'appareil et le
dispositif anti-renversement.

Si possible, vissez toujours le madrier contre les
tenons préexistants situés sur le panneau arrière de la
cavité.

 Sciez le madrier (section minimum 3" x 4"

(75 mm x 100 mm)) à la longueur requise.
La longueur est égale à la largeur de la cavité

d'installation !

REMARQUE

– Si la cavité d'installation est plus profonde que

l'appa-reil, sélectionnez un madrier qui présente
une plus forte section ou fixez 2 madriers l'un
contre l'autre.

– Le madrier doit recouvrir l'appareil sur au moins

2" (50,8 mm).

44

 Sur le panneau arrière de la cavité, marquez la hauteur

de l'installation (bord inférieur du madrier).

 Sélectionnez les vis conformément à l'épaisseur du

madrier : longueur = 2,5 min. x épaisseur du madrier,
diamètre #12 ou #14.

REMARQUE

Déterminez le nombre de vis en fonction de la lar­geur de la cavité, en veillant à ce que la poutre
puisse être fixée de manière sûre.

Suivant la nature de la surface support :

” Localisez les montants du mur près du panneau arrière

de la cavité et marquez les emplacements des trous
dans le madrier.

ou

” Fixez des chevilles appropriées dans la paroi arrière.

 Percez des trous préparatoires dans le madrier.
 Fixez le madrier contre le panneau arrière de la cavité.

7. Préparation du raccordement de
l'eau

(seulement pour les appareils qui requièrent un accordement
à l'eau courante)

m

Refermez le robinet d'eau principal pour empêcher
que l'eau, en fuyant, ne provoque des dégâts.

 Branchez la conduite de raccordement contre la vanne

de fermeture en respectant les instructions fournies par
le fabricant du kit destiné à l'installation du distributeur
de glaçons.

 Installez la conduite de raccordement.

Respectez toujours les dimensions spécifiées pour
l'espace libre, ceci pour empêcher d'endommager la
conduite de raccordement lorsque vous poussez
l'appareil.

ATTENTION

m

 Fixez la conduite de raccordement contre le plancher à

l'aide de ruban adhésif.

8. Fixation du protège-bordures

 Pour protéger les angles de la cavité, fixez les cornières

de protection dans ces angles à l'aide de ruban adhésif.

45

9. Pousser l'appareil dans la cavité d'installation

 Poussez l'appareil doucement dans la cavité.

m

Prudence lorsque vous poussez l'appareil dans la
cavité d'installation.

Veillez bien à ne pas endommager la conduite d'eau
ou le cordon d'alimentation électrique fixé contre le
sol.

Contrôlez le bandeau protège-doigts pendant
l'encastrement dans la cavité. Immédiatement après
l'encastrement, ouvrez et fermez la porte pour
contrôler le bon fonctionnement.

ATTENTION

m

Attention à ne pas le coincer ! Enfoncez l'appareil
jusqu'à ce que le cadre applique contre les parois de
la cavité..

REMARQUE

Si le plancher ou l'appareil n'est pas horizontal par rap­port à la cavité d'installation, ajustez les roues réglables
en hauteur avant d'introduire l'appareil dans la cavité
d'installation.

 Branchez la fiche mâle dans la prise de courant.
 Veillez à ne pas coincer ni pincer le cordon

d'alimentation électrique.
Fixez une cordelette au milieu du cordon d'alimentation

électrique et faites le passer sous l'appareil. Continuez
de tirer le cordon au fur et à mesure que vous enfoncez
l'appareil.

Ou bien
Prenez du ruban adhésif, collez le cordon d'alimentation

électrique contre le plancher, au centre derrière
l'appareil, à env. 15" (380 mm) du panneau arrière de la
cavité.

46

 Enlevez le dispositif de protection des angles.
 Enlevez la cale de transport située contre la face

inférieure du l'appareil.

 Vérifiez le fonctionnement du bandeau protège-doigts.

Ouvrez et fermez la porte de l'appareil. Le bandeau
protège-doigts doit glisser sans résistance dans
l'interstice entre l'appareil et la paroi de la cavité.

10. Alignement de l'appareil

m

N'utilisez jamais une visseuse sans cordon !

AVERTISSEMENT

m

REMARQUE

– Ne voilez pas ni ne poussez pas l'appareil de force

dans la cavité ! Lorsque vous dévissez les pieds
réglables en hauteur, procédez graduellement :
alternez en permanence entre les côtés gauche et
droit, gauche et droit, etc.

– Si vous délestez l'arrière de l'appareil, l'ajustage de

ses pieds arrière réglables est plus facile.

– Si vous utilisez un madrier à titre de dispositif

alternatif anti-renversement selon la section 6. de ce
manuel d'installation, faites tourner l'appareil tout le
long en direction du madrier.

 Alignez l'appareil sur la façade des meubles.

Les pieds réglables en hauteur équipant l'avant et l'arrière de
l'appareil se laissent régler depuis l'avant de l'appareil.

Avant : A l'aide d'une clé à fourche 1/2" (calibre SW13)
Arrière: A l'aide d'un tournevis à douille 5/16" (8 mm) via

une queue flexible.

A titre de cote de référence pour l'ajustage en hauteur, une
marque a été apposée contre la base de l'appareil. Lors de
l'ajustage, il faudra amener cette marque sur une hauteur de

1

1

/4" (32 mm) au-dessus du sol.

 De l'appareil, démontez l'habillage du socle.

 Dévissez les pieds réglables en hauteur jusqu'à ce que

la marque sur la base/le sol a atteint la dimension guide
indiquée (11/4" / 32 mm).

REMARQUE

Il est très important de respecter cette dimension pour
pouvoir ensuite aligner les façades des meubles.

47

 Alignez les façades des meubles à l'aide d'un niveau

àbulle.

 Avant de fixer l'appareil dans la cavité, vérifiez ceci :

– Si le cadre applique en haut et sur les côtés contre la

face avant de la cavité,

– Si le bandeau protège-doigts fonctionne bien :

ouvrez et fermez plusieurs fois la porte de l'appareil.

12. Raccordement de l'eau à l'appareil

m

Lorsque vous recourbez une conduite d'eau, ne la
pliez pas, sinon il y a risque que de l'eau fuie et provo­que des dégâts.

ATTENTION

m

11. Fixer l'appareil dans la cavité

 Ouvrez la porte de l'appareil.
 Extrayez complètement le bandeau protège-doigts de

l'interstice entre l'appareil et la paroi de la cavité.

REMARQUE

Lorsque vous raccordez la conduite d'eau à l'électro­vanne de l'appareil, respectez les instructions fournies
par le fabricant du kit servant à installer le distributeur
de glaçons ; ces instructions accompagnent le manuel
d'installation.

 Retirez le capuchon du raccord (1.) de l'appareil.
 Coudez la conduite conformément à l'emplace-ment du

raccord sur l'appareil (2.).

 Poussez l'écrou de jonction et le joint contre la conduite

d'eau.

 Poussez l'extrémité de la conduite d'eau dans le

raccord de l'appareil et vissez l'écrou (3.).
Serrez à fond mais à la main.

 A l'aide d'une clé à fourche, serrez l'écrou de jonction.

Veilez à ne pas serrer à l'excès !

 A travers l'interstice entre la porte et le corps, vissez le

cadre contre la paroi de la cavité (2 x 4 vis).



Par la découpe ménagée dans le cadre, insérez le bandeau
protège-doigts entre l'appareil et la paroi de cavité.

48

 Ouvrez la vanne de fermeture et le robinet d'eau

principal. Vérifiez si le raccord de la vanne de fermeture
et celui de l'appareil présentent des fuites.

13. Fixation du bandeau de socle

m

La hauteur maximale du bandeau de socle est de 4"
depuis la surface du plancher. Ne recouvrez pas les
ouïes de ventilation que comporte le panneau de
base. Risque d'endommager l'appareil.

 Si nécessaire, réduisez le bandeau de socle à la

longueur voulue.

 Fixez le panneau de base contre l'appareil.

ATTENTION

m

 Sortez les brides d'une distance égale à la profondeur Y

mesurée.

 Serrez les brides fermement.

 Retirez la pellicule protectrice des pastilles adhésives sur

la bande Velcro.

 Fixez le bandeau de socle contre le panneau de base

puis appuyez fermement pour le mettre en place.

 Placez le panneau de base (sans visser) puis mesurez la

différence de profondeur Y entre le panneau de base et
le bandeau de socle sur le meuble adjacent.

 Retirez le panneau de base.
 Détachez les brides retenant le panneau de base et

enfoncez complètement.

 Fixez le panneau de base.

REMARQUE

Si nécessaire, vous pouvez visser le bandeau de socle
contre le panneau de base. Il y a des trous à vis dans le
panneau de base, à proximité de la bande Velcro.

49

14. Mise en service de l'appareil

m

Contrôlez si le bandeau protège-doigts fonctionne bien.
Vérifiez notamment

– Si le bandeau protège-doigts est correctement fixé

contre l'appareil et

– Si le bandeau protège-doigts glisse facilement en

avant et en arrière respectivement à l'ouverture et
à la fermeture du porte de l'appareil.

Pour garantir la précision des étapes de travail suivantes et
donc de l'ensemble de la physionomie ultérieure de la façade
de la cuisine, il faut mettre l'appareil en service maintenant.

 Ouvrez la porte de l'appareil.
 Appuyez sur le bouton POWER.

Seulement pour les appareils qui requièrent un raccordement
à l'eau courante :

CAUTION

m

NOTE

In order to avoid the risk of damage caused by leaking
water from damage possibly caused to the water pipe
feeding the appliance, keep the shut-off valve closed.

16. Ajustage de l'angle d'ouverture
de porte

Suivant les conditions d'installation, il pourra être nécessaire
d'ajuster l'angle d'ouverture de la porte. Un angle
d'ouverture de 115° a été ajusté en usine.

Pour conférer à la porte un angle d'ouverture de 90° :

 Ouvrez la porte à 90°.

15. Fixation du baguette couvre-joint

 Sur les côtés poignée du porte, enfoncez la baguette

couvre-joint dans la fente située entre la face en acier
inoxydable et la porte de l'appareil.

 Introduisez la tige de limitation à travers les deux

alésages superposés puis enfoncez-la à l'aide d'un
marteau.

17. Changement du ressort de porte

Pour ajuster le ressort de porte :

 A l'aide d'un tournevis à empreinte cruciforme, tournez

la vis d'ajustage.

I = Plus forte tension possible du ressort
0 = Pas de tension ressort

50

Índice

Antes de comenzar ..................................................................................................................................... 53

General ......................................................................................................................................................... 53

Definiciones .................................................................................................................................................. 53

Important information .................................................................................................................................... 53

Opciones de instalación ............................................................................................................................. 54

Unidad individual ........................................................................................................................................... 54

Electrodomésticos individuales con separación ............................................................................................. 54

En el final de las unidades de cocina ............................................................................................................. 54

Emplazamiento de la instalación ............................................................................................................... 55

Ambiente de emplazamiento ......................................................................................................................... 55

Cavidad de instalación .................................................................................................................................. 55

Muebles y adornos ....................................................................................................................................... 55

Base ............................................................................................................................................................. 55

Conexión a la red de alimentación ............................................................................................................ 56

Procedimiento de puesta a tierra adicional .................................................................................................... 56

Instrucciones de conexión a tierra ................................................................................................................. 56

Conexión del agua ...................................................................................................................................... 56

Medidas de instalación .............................................................................................................................. 57

Instalación simple .......................................................................................................................................... 57

Conexión del agua ........................................................................................................................................ 58

Medidas del electrodoméstico ................................................................................................................... 59

Electrodoméstico de 18" (Congelador/Congelador con dispensador de agua) .............................................. 59

Electrodoméstico de 18" (Conservador de vinos) .......................................................................................... 60

Electrodoméstico de 24" (Refrigerador/Congelador/Congelador con dispensador de agua) .......................... 61

Electrodoméstico de 24" (Conservador de vinos) .......................................................................................... 62

Electrodoméstico de 30" (Refrigerador/Congelador/Congelador con dispensador de agua) .......................... 63

Accesorios y herramientas necesarias ...................................................................................................... 64

Accesorios que forman parte del volumen de entrega ................................................................................... 64

Accesorios opcionales .................................................................................................................................. 64

Otros accesorios necesarios para salidas especiales .................................................................................... 64

Herramientas ................................................................................................................................................ 64

Otros ............................................................................................................................................................ 64

51

Instrucciones de instalación ...................................................................................................................... 65

1. Control de la cavidad para la instalación ................................................................................................ 65

2. Transporte del equipo ........................................................................................................................... 65

3. Desembalaje .......................................................................................................................................... 66

4. Preparativos para el montaje ................................................................................................................. 66

5. Preparación de la cavidad de instalación ............................................................................................... 67

6. Montaje de un dispositivo antivuelco adicional ....................................................................................... 68

7. Preparación para conectar el agua ........................................................................................................ 69

8. Protección de los bordes ....................................................................................................................... 69

9. Colocando el electrodoméstico en la cavidad de instalación .................................................................. 70

10. Alineación del electrodoméstico ............................................................................................................ 71

11. Fijar el aparato en la cavidad de montaje ............................................................................................... 72

12. Conexión del agua al electrodoméstico ................................................................................................. 72

13. Sujeción del panel de protección ........................................................................................................... 73

14. Puesta en marcha del equipo ................................................................................................................ 74

15. Montaje del listón de cobertura .............................................................................................................. 74

16. Ajuste del ángulo de apertura de la puerta ............................................................................................. 74

17. Cambio del muelle de la puerta ............................................................................................................. 74

52

Antes de comenzar

Lea estas instrucciones completamente y con detenimiento.

m ADVERTENCIA

La parte superior de este electrodoméstico es más pesada
que la de abajo, por lo que se lo debe asegurar a fin de evitar
que vuelque hacia delante. Se requiere de una protección
antivuelco.

Mantenga las puertas cerradas hasta que el electro­doméstico esté completamente instalado y asegurado
según las instrucciones de instalación.

Debido al peso y las dimensiones del electrodoméstico
y a fin de reducir el riesgo de lesiones personales o de daños
al producto – SE REQUIERE DE DOS PERSONAS PARA
UNA INSTALACIÓN ADECUADA.

Este electrodoméstico debe conectarse correctamente
a tierra. Consulte la sección «Conexión a la red de
alimentación» en página 56.

Utilice el electrodoméstico exclusivamente para lo que ha
sido previsto.

Repare o cambie inmediatamente los cables eléctricos si
están gastados o dañados.

Desenchufe el electrodoméstico o desactive el fusible antes
de limpiar o efectuar reparaciones.

m ATENCIÓN

General

Las reparaciones debe efectuarlas un técnico calificado.
Estas instrucciones de instalación se entienden para se
usadas por instaladores calificados. Todas las conexiones
de agua, alimentación eléctricas y conexión a tierra, deben
cumplir con las prescripciones y ordenanzas locales y deben
ser realizadas por personal con las licencias
correspondientes si así se lo requiere. En ausencia de
prescripciones locales:

– En los E.E.U.U., de acuerdo con el National Electric

Code, ANSI/NFPA70 - última edición/prescripciones
municipales y/o locales.

– En Canadá, de acuerdo con el Canadian Electric Code

C22.1 - última edición prescripciones municipales y/o
locales..

Definiciones

m

ADVERTENCIA – indica que existe peligro de lesiones
graves y aún de muerte, que pueden ocurrir como
resultado de la inobservancia de esta advertencia.

ADVERTENCIA

m

Una instalación adecuada de este electrodoméstico requiere
de conocimientos específicos básicos en mecánica,
carpintería y fontanería.

Una instalación adecuada de este electrodoméstico requiere
de conocimientos específicos básicos en mecánica,
carpintería y fontanería. Fallos en el producto debido a una
instalación inadecuada no esta cubiertos por la garantía.

Consulte el manual del usuario por la información
concerniente a la garantía.

m IMPORTANTE

Guarde estas instrucciones para el uso del inspector local.
Tenga en cuenta todas las disposiciones y ordenanzas
gubernamentales.

Nota para instalador – Asegúrese de dejar estas
instrucciones al usuario.

Nota para el usuario – Guarde estas instrucciones con su
manual para el propietario.

m

ATENCIÓN – indica que pueden producirse lesiones
menores o daños que pueden ocurrir como resultado
de la inobservancia de esta advertencia.

ATENCIÓN

m

IMPORTANTE/NOTA

IMPORTANTE / NOTA – Este símbolo se utiliza para
llamar la atención del usuario respecto de algo en
particular.

Important information

No se puede enfatizar suficientemente la importancia de
cumplir con todas las disposiciones e instrucciones
contenidas en este manual. La instalación debe realizarla un
instalador calificado.

Antes de comenzar con la instalación, lea este manual
completamente. Contiene detalles importantes, que el
instalador debe observar. Siempre que se haya leído
prolijamente, la instalación será simple, sin problemas y ante
todo, segura.

53

Opciones de instalación

Las opciones de instalación limitadas exclusivamente por el
diseño de la cocina y la función de la protección para los
dedos.

Unidad individual

Electrodomésticos individuales con
separación

En el final de las unidades de cocina

Si uno de los lados del electrodoméstico está a la vista, debe
colocarse un panel lateral.

El panel lateral debe sujetarse firmemente en la pared, el piso
y el mueble o adorno superpuesto antes de colocar el
electrodoméstico en la cavidad.

Las dimensiones del panel lateral, deben tomarse en la
pared opuesta de la cavidad. Controle durante la instalación
que la cavidad esté a escuadra y que tenga las dimensiones
adecuadas.

– Si dimensiona los espacios para el modelo 2, tenga en

cuenta el espesor de los paneles frontales de los
muebles, a fin de evitar daños si se abren las dos
puertas simultáneamente.

– Utilice el Extreme Combination Heating kit (combinación

y calentamiento) si el espacio entre los dos
electrodomésticos es menor que 6" (160 mm).

Consulte la sección «Accesorios opcionales» en
página 64.

5

– La separación mínima debe ser de

/8" (16 mm).

54

Emplazamiento de la instalación

m

No instale el electrodoméstico:
– a la intemperie,
– en un ambiente donde gotee agua,
– en ambientes donde existe peligro de heladas.
El electrodoméstico es muy pesado. Por los pesos del

equipo vacío, consulte la tabla siguiente:

Refrigerador de 24" aprox. 310 Ibs / 140 kg
Refrigerador de 30" aprox. 350 Ibs / 158 kg

Congelador de 18" aprox. 255 Ibs / 115 kg*
Congelador de 24" aprox. 300 Ibs / 135 kg*
Congelador de 30" aprox. 335 Ibs / 150 kg*

Conservador de vinos 18" aprox. 300 Ibs / 135 kg
Conservador de vinos 24" aprox. 360 Ibs / 160 kg

(* sin expendedor de agua)

ADVERTENCIA

m

Ambiente de emplazamiento

El electrodoméstico debe instalarse en un ambiente seco
y bien ventilado.

La temperatura el ambiente no debe descender de
los 55 °F (13 °C) o aumentar más allá de los 110 °F (43 °C).
De lo contrario puede no funcionar correctamente.

El lugar de emplazamiento no debe estar expuesto a la luz
solar directa, ni cerca de una fuente de calor como una
estufa, radiador, etc.

Si es inevitable instalarlo cerca de una fuente de calor, utilice
una placa aislante adecuada o asegure una distancia mínima
respecto de la fuente de calor:

1

–1

/4" (30 mm) de un horno eléctrico,

– 12" (300 mm) de un horno a aceite o combustible seco.

Cavidad de instalación

Es importante observar las dimensiones especificadas para
la cavidad de instalación a fin de garantizar una instalación
del electrodoméstico sin problemas y para una vista general
adecuada del mueble.

Controle particularmente que la cavidad esté a escuadra.
Esto puede controlarse con herramientas adecuadas, como

un nivel de agua, mediciones en diagonal, etc.
Las paredes laterales de la cavidad deben ser planas.
El espesor mínimo de las paredes laterales y la pared

superior debe ser de 5/8" (16 mm).
El espesor mínimo de panel de protección debe ser

1

/2" (13 mm). Se recomienda un espesor de 3/4" (19 mm).

de

Muebles y adornos

El electrodoméstico debe atornillarse firmemente a los
muebles o adornos adyacentes y superpuestos.

A tal fin es esencial que todos los muebles o adornos estén
firmemente sujetos al suelo o las paredes con medios
adecuados.

Base

m

Un electrodoméstico plenamente cargado es muy
pesado. Consulte la tabla siguiente para la carga total
requerida de la base:

Refrigerador de 24" aprox. 890 Ibs / 400 kg
Refrigerador de 30" aprox. 1110 Ibs / 500 kg

Congelador de 18" aprox. 560 Ibs / 250 kg*
Congelador de 24" aprox. 780 Ibs / 350 kg*
Congelador de 30" aprox. 950 Ibs / 425 kg*

Conservador de vinos18" aprox. 550 Ibs / 245 kg
Conservador de vinos24" aprox. 694 Ibs / 310 kg

( * sin expendedor de agua)

Para asegurar que el electrodoméstico esté firmemente
montado y funcione correctamente, la base de apoyo debe
ser plana y horizontal.

La base debe ser de material duro y rígido.
La zona de instalación deben presentar la misma altura que

el resto del ambiente.
Para dar cuenta del elevado peso del electrodoméstico

plenamente cargado, se requiere que la base resista la carga
en cuestión. Si tiene dudas, consulte a un arquitecto
o experto en construcción.

ADVERTENCIA

m

55

Conexión a la red de alimentación

m

¡ Peligro de descargas eléctricas !

– Conéctelo a un tomacorriente de 3 conductores con

conexión a tierra.
– No desconecte el contacto de toma de tierra.
– No utilice adaptadores.
– No utilice cables de prolongación.
El incumplimiento de estas instrucciones puede ser

causa de la muerte, incendios o descargas eléctricas.

El electrodoméstico se entrega con un conductor de
alimentación de 3 cables, listado según UL.

El electrodoméstico requiere de un tomacorriente de
3 conductores.

Este tomacorriente debe instalarlo un electricista con la
licencia debida.

Debe colocarse un fusible de 10 A o más en el soporte
correspondiente. Rogamos tener en cuenta a tal fin, la tabla
siguiente:

Electrodoméstico Carga simultánea máxima

Refrigerador de 24" 2.0 Amper
Refrigerador de 30" 2.0 Amper
Congelador de 18"

(incl. expendedor de agua)
Congelador de 24"

(incl. expendedor de agua)
Congelador de 30"

(incl. expendedor de agua)
Conservador de vinos18" 2.0 Amper
Conservador de vinos24" 2.0 Amper

Oriente el borne de puesta a tierra hacia abajo según se
muestra en las figuras.

Por la ubicación de los tomacorrientes, consulte las
«Medidas de instalación» en página 57.

ADVERTENCIA

3.5 Amper

4.0 Amper

4.5 Amper

m

Instrucciones de conexión a tierra

Este electrodoméstico debe conectarse a tierra.
En caso de un fallo en el funcionamiento o una rotura, la

conexión a tierra reduce el riesgo de descargas eléctricas,
proveyendo una vía de resistencia menor para la corriente
eléctrica.

m

Una conexión inadecuada del conductor de puesta a
tierra puede ser causa de una descarga eléctrica.
Haga controlar el electrodoméstico por un electricista
calificado o personal del servicio técnico si tiene dudas
respecto de una conexión a tierra correcta.

ADVERTENCIA

m

Conexión del agua

Se requiere de una conexión de agua fría, para el
funcionamiento del generador automático de hielo.
La presión del agua debe estar comprendida entre 25 a 120
p.s.i. (1,72 a 8.25 bar).

La instalación debe cumplir con las reglamentaciones de
tubería de agua locales y las leyes nacionales
correspondientes.

Debe instalarse una válvula de cierre en la conexión de agua
del electrodoméstico.

La válvula de cierre no debe encontrarse detrás del
electrodoméstico. Se recomienda instalar dicha válvula en la
cercanía inmediata del electrodoméstico (unidad base) o en
otra zona de fácil acceso.

Durante la instalación del agua, observe las zonas de
instalación permitidas para la tubería. Por las zona
mencionadas y sus medidas, consulte «Medidas de
instalación» en página 57.

La tubería de alimentación puede ubicarse al costado
derecho (a), al costado izquierdo (b), o debajo (c), página 57.

El diámetro externo máximo dela tubería
(sin las monturas):

Sujete la válvula para la conexión de agua, en un sitio de fácil
acceso.
¡No utilice una válvula de conexión por perforado!

13

/32" (10 mm).

Procedimiento de puesta a tierra
adicional

Algunas disposiciones locales exigen una puesta a tierra
adicional. En este caso debe adquirirse por separado el
cable, las grampas y los tornillos accesorios.

Nunca conecte a tierra el electrodoméstico en tuberías de
plástico, de gas o de agua.

56

Medidas de instalación

Instalación simple

Leyenda:
A Zona para la conexión a la red de potencia
B Zona para la instalación de la conexión de agua
D Altura de la abertura, según el diseño de la cocina

D = 24" (610 mm) como mínimo

Electrodoméstico X Y

18" (457 mm) 18" (457 mm) 9" (229 mm)

24" (610 mm) 24" (610 mm) 12" (305 mm)

30" (762 mm) 30" (762 mm) 15" (381 mm)

¡IMPORTANTE!

Recomendamos con insistencia, que el borde superior
del nicho se ejecute de material sólido (3/4" de espesor).
Asegurar que el borde superior sea completamente liso
en una profundidad de un mínimo de 4".

¡IMPORTANTE!

¡Asegurar que las paredes laterales del nicho sean
completamente lisas! Si, por alguna razón, se practica un
nicho especialmente para gabinetes, hay que asegurar
que el área para la terminación del mueble presente una
profundidad mínima de 4".

Nota: La cavidad debe estar a escuadra.

La pared lateral de la cavidad debe ser plana

57

Conexión del agua

La tubería de alimentación puede ubicarse

a) al costado derecho,

b) al costado izquierdo,

o

c) debajo.

Leyenda:

A Zona para la instalación de la conexión de agua
B Zona para la conexión a la red de potencia

58

Medidas del electrodoméstico

Electrodoméstico de 18" (Congelador/Congelador con dispensador de agua)

Leyenda:

a)

Ajuste con patas niveladoras +13/8" (35 mm) / –1/2" (13 mm).
b) Las medidas pueden varias.
c) El espesor del panel puerta puede varias.
d) Esta medida puede variar dependiendo de la instalación,

el espesor del panel y el equipamiento de la cocina.

e) Medidas de la unidad
f) Medidas del panel puerta

Note:

Se visualiza un diseño de panel de madera.

59

Electrodoméstico de 18" (Conservador de vinos)

Leyenda:

a)

Ajuste con patas niveladoras +13/8" (35 mm) / –1/2" (13 mm).
b) Las medidas pueden varias.
c) El espesor del panel puerta puede varias.
d) Esta medida puede variar dependiendo de la instalación,

el espesor del panel y el equipamiento de la cocina.

60

e) Medidas de la unidad
f) Medidas del panel puerta

Note:

Se visualiza un diseño de panel de madera.

Electrodoméstico de 24" (Refrigerador/Congelador/Congelador con dispensador de agua)

Leyenda:

a)

Ajuste con patas niveladoras +13/8" (35 mm) / –1/2" (13 mm).
b) Las medidas pueden varias.
c) El espesor del panel puerta puede varias.
d) Esta medida puede variar dependiendo de la instalación,

el espesor del panel y el equipamiento de la cocina.

e) Medidas de la unidad
f) Medidas del panel puerta

Note:

Se visualiza un diseño de panel de madera.

61

Electrodoméstico de 24" (Conservador de vinos)

Leyenda:

a)

Ajuste con patas niveladoras +13/8" (35 mm) / –1/2" (13 mm).
b) Las medidas pueden varias.
c) El espesor del panel puerta puede varias.
d) Esta medida puede variar dependiendo de la instalación,

el espesor del panel y el equipamiento de la cocina.

62

e) Medidas de la unidad
f) Medidas del panel puerta

Note:

Se visualiza un diseño de panel de madera.

Electrodoméstico de 30" (Refrigerador/Congelador/Congelador con dispensador de agua)

Leyenda:

a)

Ajuste con patas niveladoras +13/8" (35 mm) / –1/2" (13 mm).
b) Las medidas pueden varias.
c) El espesor del panel puerta puede varias.
d) Esta medida puede variar dependiendo de la instalación,

el espesor del panel y el equipamiento de la cocina.

e) Medidas de la unidad
f) Medidas del panel puerta

Note:

Se visualiza un diseño de panel de madera.

63

Accesorios y herramientas necesarias

Accesorios que forman parte del
volumen de entrega

– Instrucciones para el montaje
– Instrucciones de funcionamiento
– Juego de instalación

Accesorios opcionales

Extreme Combination Side-by-Side Heating kit
(combinación lado a lado y calentamiento)

Si el espacio entre los electrodomésticos es menor que 6"
(160 mm).

Otros accesorios necesarios para salidas
especiales

Juego para la instalación de un generador de hielo con
línea de 1/4" de cobre

Para electrodomésticos que requieren agua. P. ej. para un
generador de hielo.

Diámetro máximo de la tubería de agua (sin

accesorios): 13/32" (10 mm).

Herramientas

– Destornillador a batería T20
– Destornillador tipo Torx T20
– Bit tipo Torx T20 + un soporte magnético

5

– Destornillador de ranura en cruz
– Brocas para madera de diversas medidas

1

– Llave de boca
–Pinza universal
– Llave ajustable
– Cuchilla de hoja ajustable
– Cinta de medir metálica
–Escuadra
– Nivel de agua de 2' (60 cm) y 4' (1,2 m)
– Nivel marcador, con una longitud mínima de 4' (1,2 m)

para electrodomésticos individuales o 7' (2,0 m) para

instalación Side-by-Side (Lado a lado).

/2" (SW 13 mm)

/16" (8 mm)

Otros

– Escalera
– Carro de mano
– Perforadora para practicar orificios en paredes o pisos.
– Bits de diferentes tamaños y materiales.
– Viguetas de madera (sección transversal mínima de 3“

x 4" (75 mm x 100 mm)) como protección alternativa
contra vuelcos, de longitud adecuada al ancho de la

cavidad.
– Tornillos de madera de diferentes tamaños
– Material delgado (máx. 1/16" (1.5 mm)), adecuado para

evitar daños en el piso (p. ej. linóleo)
– Material adecuado para cubrir y proteger los muebles

(p. ej. láminas de protección).
– Cinta adhesiva.

IMPORTANTE

Verificar antes de usar la cinta adhesiva si ésta deja
restos de adhesivo en las superficies de los com­ponentes. En caso de que así fuera, no deberá
usarse en aparatos con superficies delicadas y de
alta calidad.

64

Instrucciones de instalación

1. Control de la cavidad para
la instalación

m

Para asegurar una instalación sin problemas y una
vista adecuada del frente del mueble a instalar,
controle prolijamente la cavidad para que la instalación
cumpla con los requerimientos del caso.

Para asegurar una instalación sin problemas y una vista
adecuada del frente del mueble a instalar, controle
prolijamente la cavidad para que la instalación cumpla con
los requerimientos del caso.

 Controle la base.

Siga las instrucciones de la sección «Emplazamiento de
la instalación» en página 55.

 Controle las medidas de la cavidad.
 Controle que la cavidad esté a escuadra.
 Controle la ubicación del tomacorriente.

Siga las instrucciones de la sección «Conexión a la red
de potencia» en página 65 y la sección «Medidas de
instalación» en página 66.

 Controle la ubicación de la conexión del agua

(únicamente en caso de electrodomésticos con
generador de hielo).

Siga las instrucciones de la sección «Conexión del
agua» en página 56.

 Controle la sujeción de los muebles o adornos

adyacentes. Todos los muebles en las cercanías del
electrodoméstico deben estar firmemente sujetos a las
paredes.

 Controle que los muebles o adornos adyacentes no

colisionen (ángulo de apertura de las puertas).

ATENCIÓN

m

2. Transporte del equipo

m

El equipo es muy pesado. Por ello debe tenerse
especial cuidado, ya que eventuales colaboradores
pueden verse lesionados o el equipo puede sufrir
daños.

 Transportar el equipo con elementos de transporte

adecuados al sitio de emplazamiento y al equipo mismo
(carretilla para sacos, elevador a horquillas o carro).

 Asegurar el electrrodoméstico para que no pueda

volcarse durante el transporte.

El equipo presenta una altura de 86“ (2185 mm). Si no se
puede transportar el equipo en posición vertical, debido a las
características constructivas del sitio, puede transportárselo
acostado.

Tener en cuenta la altura mínima necesaria en el sitio de
emplazamiento cuando se quiere parar el equipo, siguiendo
los datos de la tabla siguiente:

Parar el equipo por la
pared posterior

86“ / 2185 mm ¡No colocar el aparato

ATENCIÓN

Parar el equipo por la
pared lateral

nunca en posición vertical
por uno de sus laterales!

m

65

3. Desembalaje

m

ATENCIÓN

m

m

– El electrodoméstico puede volcar durante el

desembalaje.
– El electrodoméstico es extremadamente pesado.
– El electrodoméstico puede volcar hacia delante,

cuando abra la puerta del mismo.
Sea cuidadoso, de otra manera puede lesionarse la
gente que le ayuda, o puede dañarse el electro­doméstico.

Para proteger la base de daños durante la instalación:

 Sujete un trozo de paño, linóleo, etc. delante del sitio de

emplazamiento.

ADVERTENCIA

m

No quite el seguro de transporte (A) de la parte inferior
del electrodoméstico.
No dañe la protección para los dedos (B) durante los
pasos a efectuar a continuación.
No quite los dispositivos de protección para el
transporte de los estantes y las gavetas, antes de
concluir con la instalación. De lo contrario pueden
dañarse.

 Mueva el electrodoméstico mediante un carrito de

mano.

 Quite el embalaje de transporte:

– Quite el cartón.

Utilice la cuchilla con cuidado para no rayar el
electrodoméstico.

– Sujete el cable de conexión a la red en la parte

posterior del electrodoméstico mediante una cinta
adhesiva.

– Afloje el seguro de transporte y quite el

electrodoméstico de la paleta –
¡El electrodoméstico es pesado!

– Quite los accesorios sujetos en la parte exterior del

electrodoméstico.

– Conserve las cintas adhesivas con las cuales

estaban sujetos los accesorios en el electro­doméstico que forman parte del volumen de
entrega. Sirven para la posterior sujeción de la
protección para los bordes en las paredes de la
cavidad (ver la sección 8.).

– Abra cuidadosamente el electrodoméstico – peligro

de vuelco – extrayendo los accesorios y el material
para el montaje que se encuentran en el interior.
¡Vuelva a cerrar el electrodoméstico!

 Controle si el electrodoméstico presenta daños de

transporte.
No instale el electrodoméstico si presenta daños
visibles. En caso de dudas, consulte con su vendedor.

4. Preparativos para el montaje

Desembalar el material de montaje y los accesorios.

Con objeto de facilitar su identificación y posterior
asignación a los diferentes pasos de trabajo, los embalajes
tienen distintos colores.

¡Prestar atención a este efecto a la hoja orientativa sujeta el
aparato!

66

5. Preparación de la cavidad
de instalación

m

Asegure que no existan cables eléctricos o tuberías en
la zonas donde deben penetrar los tornillos. ¡Existe
peligro de lesiones y daños!

ADVERTENCIA

m

IMPORTANTE

– Se necesitan dos grampas antivuelco para cada

electrodoméstico.

– El juego suministrado comprende diversos tronillos

para diferentes instalaciones. Seleccione los
tornillos de acuerdo a las condiciones.

– Si los tornillos de sujeción suministrados, no

permiten sujetar con firmeza los soportes antivuelco
y con ello el electrodoméstico, debe utilizarse otro
método para una sujeción suficientemente firme.

– Si es posible, atornille las viguetas de madera sobre

monturas ya existentes sobre la pared de la cavidad.

– En algunas instalaciones, el suelo o el subsuelo

puede hacer necesario introducir los tornillos de
madera que se emplean para sujetar las grampas
antivuelco en la pared posterior, en ángulo.

 Determine los puntos de montaje de las grampas

antivuelco. Determine las medidas en detalle,
consultando la sección «Medidas de instalación»
comenzando en página 57.

Aplicación con piso de madera

Utilice los tornillos para madera que forma parte del volumen
de entrega, consulte la figura de vista general «Utilización de
los tornillos que forman parte del juego correspondiente».

 Practique perforaciones previas:

1

/8" (3 mm) para los tornillos de madera (5x60 mm)

5

/64" (2 mm) para los tornillos de madera (4x15 mm)

Asegurando que los tornillos penetren a través del piso,
por lo menos en

 Sujete completamente las grampas antivuelco.

Asegúrese que los tornillos estén firmes.

3

/4" (19 mm) en la placa de la pared.

Aplicación con piso de cemento

 Si la cavidad de instalación es de mayor profundidad

que el electrodoméstico, coloque una vigueta de
madera detrás de las grampas antivuelco, sujetándola
firmemente a la base o la pared.

¡La longitud de la vigueta de madera debe ser igual al
ancho de la cavidad de instalación!

m

Utilice siempre gafas y otros dispositivos de protección
cuando instala o trabaja con tarugos. ¡Peligro de
lesiones!
No recomendado par ser usado en material de
mampostería liviana como bloques y ladrillos.
No recomendado para ser usado en cemento fresco
que no ha tenido tiempo de fraguar.
No utilice brocas huecas para practicar perforaciones
para los tarugos.

Utilice tarugos para cemento M8 y los tornillos
correspondientes. Utilice adicionalmente los tornillos para
madera, consulte la figura de vista general «Utilización de los
tornillos que forman parte del juego correspondiente».

 Practique una perforación de

diámetro, con una profundidad que exceda el
empotramiento mínimo. Utilice la broca provista.

 Limpie el orificio o continúe perforando a mayor

profundidad.

ATENCIÓN

13

/32“(10 mm) de

m

67

 Enrosque el tornillo a mano en el tarugo, hasta sentir

una resistencia leve.

 Hacer penetrar el tarugo con el tornillo a golpes, hasta

que la cabeza del tornillo se encuentre a aprox. 1/2" (13
mm) de la grampa antivuelco.

NOTA

– Si la cavidad de instalación es más profunda que

el electrodoméstico, selecciones una vigueta que
presente una sección transversal mayor, o monte
dos viguietas.

– La vigueta debe exceder el electrodoméstico

en un mínimo de 2" (50.8 mm).

6. Montaje de un dispositivo antivuelco
adicional

IMPORTANTE

Si no se pueden montar los soportes antivuelco con la
firmeza requerida, puede montarse un dispositivo
antivuelco alternativo. Sin embargo, debe asegurarse,
de que no exista juego entre el electrodoméstico y el
dispositivo antivuelco.

Si es posible, atornille las viguetas de madera sobre
monturas ya existentes en la pared de la cavidad.

 Corte la vigueta de madera (seción transversal

min. 3" x 4") a la longitud requerida.
¡La longitud debe ser igual a la anchura de la cavidad de
instalación!

 Marque la altura de instalación (esquina inferior de la

madera) sobre el panel posterior de la cavidad.

 Seleccione los tornillos de acuerdo al espesor de la

vigueta de madera: longitud = mín. 2,5 x el espesor de
la vigueta, diámetro # 12 o # 14.

Especifique la cantidad de tornillos, de acuerdo al
ancho de la cavidad, asegurando que la vigueta quede
montada firmemente.

 Ubique la pared vertical cerca de la pared posterior de

la cavidad y marque las perforaciones en la vigueta.

 Perfore previamente la vigueta de madera.
 Sujete la vigueta de madera en la pared posterior de la

cavidad.

68

7. Preparación para conectar el agua

(solamente si el electrodoméstico requiere de una
conexión de agua)

8. Protección de los bordes

m

Cierre la llave principal de agua, a fin de evitar daños
debidos a la pérdida de agua.

 Monte la tubería de conexión a la válvula de cierre,

según las instrucciones suministradas por el fabricante
de la instalación generadora de hielo.

 Instale la tubería de conexión.

Observe siempre las medidas de separación indicadas,
a fin de evitar daños en la tubería de conexión, cuando
coloca el electrodoméstico en su sitio.

ATENCIÓN

m

 Para proteger la hornacina, sujete los ángulos de

protección con cinta adhesiva en las esquinas.

 Sujete la tubería de conexión al suelo con cinta

adhesiva.

69

9. Colocando el electrodoméstico en la
cavidad de instalación

m

¡Tenga cuidado al empujar el electrodoméstico
al interior de la cavidad!

– No dañe la tubería de agua o el cable de alimenta-

ción sujetos al suelo.

– Controle la protección para los dedos, mientras

coloca el electrodoméstico en la cavidad. Controle
su función inmediatamente después de la coloca­ción, abriendo y cerrando la puerta.

ATENCIÓN

m

 Introducir el aparato cuidadosamente en la cavidad de

montaje. ¡Prestar atención a no ladearlo! Desplazarlo en
la cavidad de montaje hasta que el bastidor esté en
contacto con las paredes de la cavidad.

IMPORTANTE

Si el piso o el electrodoméstico es inclinado respecto
de la cavidad de instalación, ajuste las ruedas
ajustables en altura, antes de introducir el
electrodoméstico en la cavidad.

 Conecte el enchufe en el tomacorriente.
 Cuide de no dañar el cable de alimentación.

Sujete un pedazo de hilo en el medio del cable,
llevándolo hacia delante debajo del electrodoméstico.
Cuando introduzca el electrodoméstico, tire el cable
hacia delante.

o bien
Pegue el cable mediante cinta adhesiva en el suelo

detrás del electrodoméstico a una distancia aprox. de
15" (380 mm) de la pared posterior de la cavidad.

70

 Quitar la protección para los bordes.
 Quite el seguro de transporte de la parte inferior del

electrodoméstico.

 Controle la función de la protección para los dedos.

Abra y cierre la puerta. La protección para los dedos
debe deslizarse con facilidad hacia el interior de la
ranura comprendida entre el electrodoméstico y la
pared de la cavidad.

10. Alineación del electrodoméstico

m

¡Nunca utilizar un destornillador a batería!

ATENCIÓN

m

IMPORTANTE

– ¡No gire o presione el electrodoméstico dentro de

la cavidad! Cuando desenrosque las patas de altura
ajustable, proceda de modo gradual: alterne
siempre entre la derecha y la izquierda, repitiendo el
proceso alternativamente.

– El ajuste de las patas posteriores se facilita si se

descarga la parte posterior del equipo.

– Si utiliza una vigueta de madera como dispositivo

antivuelco alternativo, según se describe en el
punto 6. de este manual de instalación, rote el
electrodoméstico totalmente hacia la vigueta de
madera.

 Alinee el electrodoméstico con los frentes de los

muebles.

Las ruedas de altura ajustable tanto del frente como de la
parte posterior, pueden ajustarse desde el frente.

Frente: llave de boca de 1/2" (SW13)
Fondo: destornillador en cruz 5/16" (8 mm) con vástago

flexible.

Como medida sugerida para el ajuste de la altura, se ha
practicado una marca en la pata del equipo. Durante el
ajuste, esta marca debe ajustarse esta marca a una altura de

1

1

/4" (32 mm) sobre el nivel del suelo.

 Desmonte el revestimiento del zócalo del electro-

doméstico.



Desenrosque las patas de altura ajustable hasta que la
marca en la base logre la medidas indicadas (1

1

/4" / 32 mm).

NOTA

Es sumamente importante cumplir con estas
medidas, para lograr una buena alineación de los
frentes de los muebles.

 Alinee los frentes de los muebles con el nivel de agua.

71

 Antes de fijar el aparato definitivamente en la cavidad de

montaje, verificar:
– si el bastidor del aparato está en contacto por arriba

y por abajo con el frontal de la cavidad de montaje,

– el funcionamiento de la protección de los dedos

abriendo y cerrando repetidas veces la puerta del
electrodoméstico

.

11. Fijar el aparato en la cavidad de
montaje



Abrir la puerta del electrodoméstico.



Retirar la protección de los dedos completamente de la
rendija entre el aparato y la pared de la cavidad de montaje.

12. Conexión del agua al
electrodoméstico

m

Cuando conecte la tubería de agua, no la retuerza.
De lo contrario existe el riesgo que se produzcan
pérdidas de agua. Utilice los elementos auxiliares para
el doblado.

ATENCIÓN

m

IMPORTANTE

Cuando conecte la tubería de agua a la válvula soleno­ide del electrodoméstico, siga las instrucciones provi­stas por el fabricante conjuntamente con el kit de
montaje del generador de hielo que se incluyen en este
manual.



Quite la capa de la conexión del electrodoméstico (1.).

 Doble la tubería de agua de acuerdo con la ubicación de

la conexión del electrodoméstico (2.).

 Empuje la tuerca de unión, sellando la unión sobre la

tubería de agua.

 Empuje el extremo de la tubería de agua, hasta que

penetre en la conexión del electrodoméstico y enrosque
la tuerca de unión (3.). Ajuste con la mano.

 Ajuste la tuerca de unión mediante la llave de boca.

¡No fuerce la rosca!



Atornillar el bastidor a la pared de la cavidad de montaje
a través de la rendija entre la puerta y el cuerpo del aparato
(2 x 4 tornillos)



Introducir la protección de los dedos, a través de la escota­dura del bastidor, en la rendija entre el aparato y la pared
de la cavidad.

72

 Abra la válvula de cierre y la llave general. Controle la

válvula de cierre y la conexión en el electro-doméstico,
para localizar eventuales pérdidas.

13. Sujeción del panel de protección

m

La altura máxima del panel de protección sobre el
suelo es de 4". No obture las aberturas de ventilación
en el base del panel. Existe riesgo de daños en el
electrodoméstico.

 Si hace falta, corte el panel de protección a la longitud

necesaria.

 Monte el panel base en el electrodoméstico.

ATENCIÓN

m

 Extraiga las mordazas en la medida Y determinada.
 Atornille las mordazas firmemente.

 Quite la lámina de protección de la almohadilla adhesiva

del Velcro.

 Coloque el panel de protección en el panel base,

presionando firmemente.

 Aplique el panel base (sin atornillar) y mida la diferencia

Y entre el panel base y el panel de protección del
mueble adyacente.

 Quite el panel base.
 Afloje los soportes de sujeción del panel base y empuje

hasta el fondo.

 Monte el panel base.

NOTA

Si hace falta, puede atornillar el panel de protección al
panel base. Existen perforaciones para los tornillos en
el panel base, cerca de los Velcros.

73

14. Puesta en marcha del equipo

m

Controle el funcionamiento de la protección de los
dedos. Verifique en particular
– si la protección de los dedos está correctamente

fijada al aparato y

–

si la protección de los dedos se desliza con
facilidad hacia adelante y atrás al abrir y cerrar la
puerta del electrodoméstico.

A fin de garantizar la exactitud de los pasos a realizar a
continuación ya que tendrán influencia en la imagen de
apariencia de todo el frente de la cocina, ahora debe
ponerse en marcha el equipo.

 Abra la puerta del electrodoméstico.
 Accione el pulsador POWER.

Únicamente para equipos que disponen de una conexión de
agua:

ATENCIÓN

m

NOTA

A fin de evitar eventuales daños debidos al agua que
pueda surgir en caso de una avería de la tubería corre­spondiente, debe dejarse todavía cerrado el grifo del
agua.

16. Ajuste del ángulo de apertura de la
puerta

Dependiendo de las condiciones de instalación, puede ser
necesario ajustar el ángulo de apertura de la puerta. En
fábrica se ha ajustado un ángulo de apertura de 115°.

A fin de ajustar el ángulo de apertura a 90°:

 Abrir la puerta a 90°.



Introducir el perno ¡imitador a través de las dos perfora­ciones ahora enfrentadas, golpeando con un martillo.

15. Montaje del listón de cobertura

 Encajar el listón de cobertura, por el lado del tirador de

la puerta, en la rendija entre el frontal de acero
inoxidable y la puerta del aparato.

17. Cambio del muelle de la puerta

A fin de ajustar el muelle de la puerta.

 Girar del tornillo de ajuste mediante un destornillador

para ranura en cruz.

I = aumenta la tensión del muelle
0 = disminuye la tensión del muelle

74

75

9000 429 706 (8901)

en-us, fr-ca, es-mex
