Thermador HPWB30FS/01, HPWB36FS/01 Installation Guide

Th ma r AoA_o_,c°o.gcoo.,_

VENTILATION

INSTALLATION MANUAL

MODELS: HPWB30

HPWB36
HPWB48

LI3FEA Ed.04/08

APPROVED FOR RESiDENTiAL APPLIANCES

FOR RESiDENTiAL USE ONLY

READ AND SAVE THESE iNSTRUCTiONS

PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING.

iNSTALLATiON MUST COMPLY WiTH ALL LOCAL CODES.
iMPORTANT: Save these instructions for the Local Electrical inspector's use.

iNSTALLER: Please leave these instructions with this unit for the owner.

OWNER: Please retain these instructions for future reference.
Safety Warning: Turn off power circuit at service panel and lock out panel, before wiring this appliance.

Requirement: 120 V AC, 60 Hz. 15 or 20 A Branch Circuit

IMPORTANT SAFETY INSTRUCTIONS

Read All Instructions Before Using the Appliance.

READ AND SAVE THESE INSTRUCTIONS

WA

TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR iNJURY TO PERSONS, OBSERVE

THE FOLLOWING:
A. Use this unit only in the manner intended by the

manufacturer. If you have questions, contact
the manufacturer.

B. Before servicing or cleaning the unit, switch

power off at service panel and lock service
panel disconnecting means to prevent power

from being switched on accidentally. When the
service disconnecting means cannot be locked,
securely fasten a prominent warning device,
such as a tag, to the service panel.

C. installation Work and Electrical Wiring Must Be

Done By Qualified Person(s) In Accordance

With All Applicable Codes & Standards,

including Fire-rated Construction.

D. Sufficient air is needed for proper combustion

and exhausting of gases through the flue

(chimney) of fuel burning equipment to prevent
back- drafting. Follow the heating equipment
manufacturers guideline and safety standards
such as those published by the National Fire

Protection Association (NFPA), the American
Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), and the

local code authorities.

E. When cutting or drilling into wall or ceiling, do

not damage electrical wiring and other hidden
utilities.

F. Ducted systems must always be vented to the

outdoors.

CAUTION
FOR GENERAL VENTiLATiNG USE ONLY. DO
NOT USE TO EXHAUST HAZARDOUS OR
EXPLOSIVE MATERIALS OR VAPORS.

CAUTION
To reduce risk of fire and to properly exhaust

air, be sure to duct air outside - do not vent
exhaust air into spaces within walls, ceilings,

attics, crawl spaces, or garages.
WARNING

TO REDUCE THE RISK OF FIRE, USE ONLY
METAL DUCT WORK.

Install this hood in accordance with all
requirements specified.

WARNING
To Reduce The Risk of Fire or Electric Shock,
Do Not Use This Hood With Any External Solid

State Speed Control Device.
OPERATION

a. Always leave safety grills and filters inplace.

Without these components, operating blowers
could catch onto hair, fingers and loose clothing.

The manufacturer declines all responsibility in the
event of failure to observe the instructions given

here for installation, maintenance and suitable use
of the product. The manufacturer further declines

all responsibility for injury due to negligence and
the warranty of the unit automatically expires due to

improper maintenance.

This unit is manufactured for indoor use only. Do not use this unit outdoors.

IMPORTANT SAFETY INSTRUCTIONS

Read All Instructions Before Using the Appliance.

READ AND SAVE THESE INSTRUCTIONS

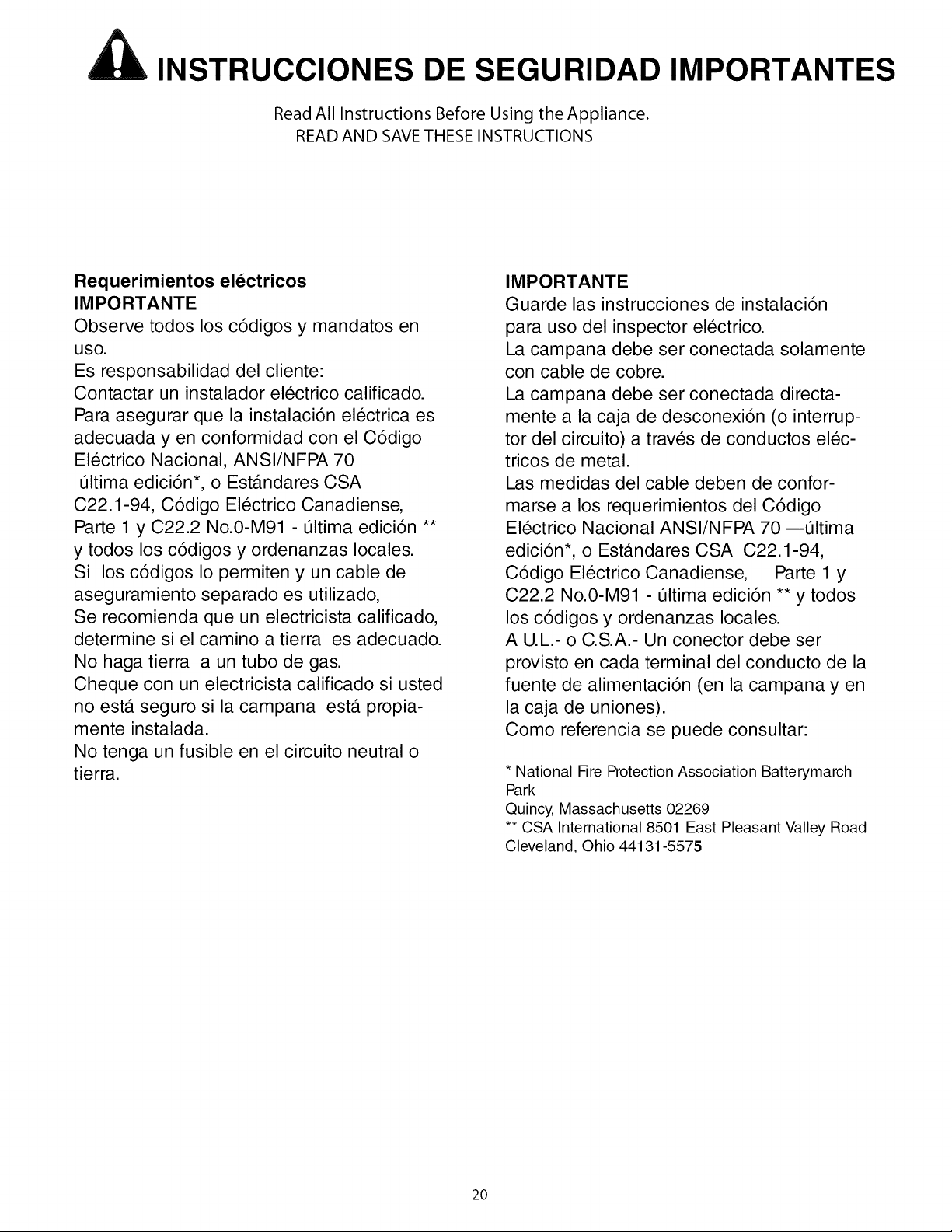

Electrical requirements
IMPORTANT

Observe all governing codes and ordinances.

It is the customer's responsibility:
To contact a qualified electrical installer.
To assure thatthe electrical installation is adequate
and in conformance with National Electrical Code,
ANSI/NFPA 70 -- latest edition s-,or CSA Standards

C22.1-94, Canadian Electrical Code, Part land
C22.2 No.0-M91 - latest edition _-_-andall local

codes and ordinances.

If codes permit and a separate ground wire is used,

it is recommended that a qualified electrician
determine that the ground path is adequate.

Do notground to a gas pipe.
Check with a qualified electrician if you are not sure

range hood is properly grounded.

Do not have a fuse in the neutral or ground circuit.

IMPORTANT

Save Installation Instructions for electrical
inspector's use.

The range hood must be connected with copper

wire only.

The range hood should be connected directly to the

fused disconnect (or circuit breaker) box through
metal electrical conduit.

Wire sizes must conform to the requirements of the
National Electrical Code ANSI/NFPA 70--latest

edition s-,or CSA Standards C22.1-94, Canadian
Electrical Code Part 1 and C22.2 No. 0-M91 - latest

edition_-_-and all local codes and ordinances.
A U.L. - or C.S.A.- listed conduit connector must be

provided at each end of the power supply conduit
(at the range hood and at the junction box).

Copies of the standards listed may be obtained from:

National Fire Protection Association Batterymarch Park

Quincy, Massachusetts 02269

_CSA International 8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575

4

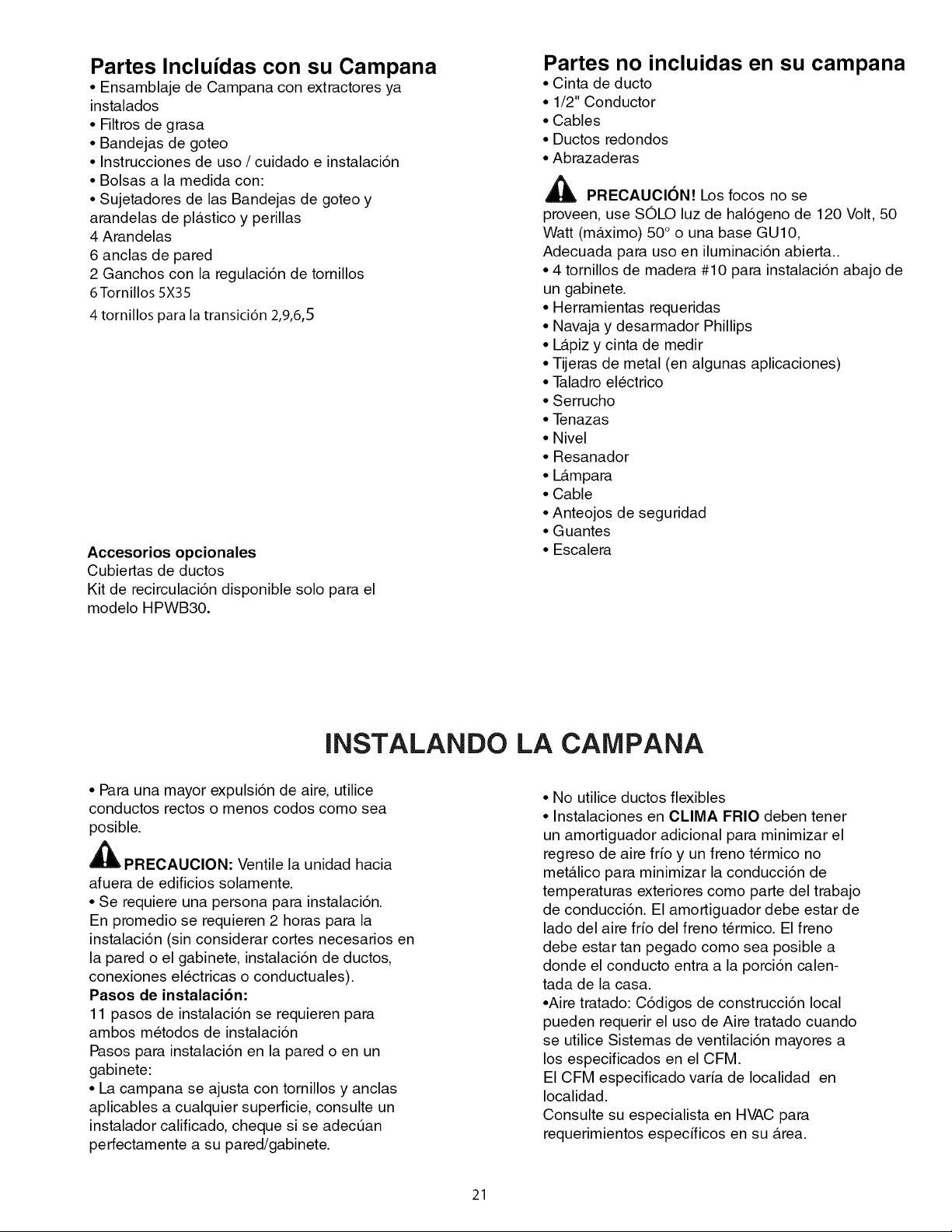

Parts Included with your Hood

• Hood Canopy Assembly with blower already
installed

• Grease filters

• Drip tray for each filter.

• Drip trays holding brakers + plastic wahers and

knobs

• 1 Transition withback draft damper

• Use & Care / Installation Instructions

• Fittings bag with:

4 Washers
6 Drywall anchors

2 Hookswith regulating screws
6 ScrewsSX3S

4 Screws for transition

Optional accessory

Duct covers
Ductless recirculation kit available only for HPWB30

model.

Parts Not Included with your
Hood

• Duct Tape

• 1/2"Conduit

• Wire Nuts

• Round Duct.

• Wiring clamp

• _ OAUTION! Lamps are not supplied, use

ONLY 120 Volt, 50 Watt (maximum) S0°
halogen light made o r a GU10 base,

suitable for use in open luminarie.

• 4 #10 pan head wood screws for installation on
a bottom of a cabinet

3 prong plug

Tools required

Flat blade and Phillips screwdrivers
Pencil and tape measure
Metal snips (in some applications)

Electric drill
Saw (saber or keyhole)

Pliers
LeveI

Caulking

Flashlight

Wire stripper

Safety glasses

Gloves

Step ladder

INSTALLING THE HOOD

For the most efficient air flow exhaust, use a

straight run or as few elbows as possible.

_ CAUTION: Vent unittooutsideof

building, only.
Two people are necessaryfor installation.
On average 2 hours are necessary to complete

installation (without considering cut to be done
on wall and o r on cabinet, installation of ducts,
conduit and electrical connections to the mains).

installation steps:

11 installation steps are required for both

installation methods
Wall mount installation steps or in a Iternative

Cabinet installation
The hood is fitted with Screws and Drywal

Anchors suitable for most surfaces, consult a
Qualified Installer, check if they perfectly fitwith
your cabinet/wall.

Do not use flex ducting.

• COLD WEATHER installations should have an
additional backdraft damper installed to

minimize backward cold air flow and a
nonmetallic thermal break to minimize

conduction of outside temperatures as part of
the ductwork. The damper should be on the

cold air side of the thermal break.

The break should be as close as possible to

where the ducting enters the heated portion of

the house.

Make up air: Local building codes may require

the use of Make-UpAir Systems when using

Ducted Ventilation Systems greater than
specified CFM of air movement.

The specified CFM varies from location to location

Consult your HVAC professional f or specific
requirements in your area.

Typical installation

The height from the countertop to the bottom of the hood is 30" to 36".
These hoods are not recommended to be used over indoor grills.

1. Choose vent options

The hood is designed to be used for vertical discharge as shown below.
Note: see also Fig. 1-2-3 for Cabinet preparation.

Install a 1/2" conduit from the service panel long enough to reach the hood
once it is installed. Power supply must be rated for 120 VAC, 60Hz. 15 or 20 A.

Examples of possible ducting

Ceiling

*Deflector

Lamp
Hood

T

30" to 36"

Transition

Blower

*Charcoal filters

Filter

Round duct

Ceiling

Lamp

--\

Hood

l * Charcoal filters

30" to 36"

1

Transition

Blower

Filter

Optional accessory- Ductless recirculation kit
Onlyfor 30" model

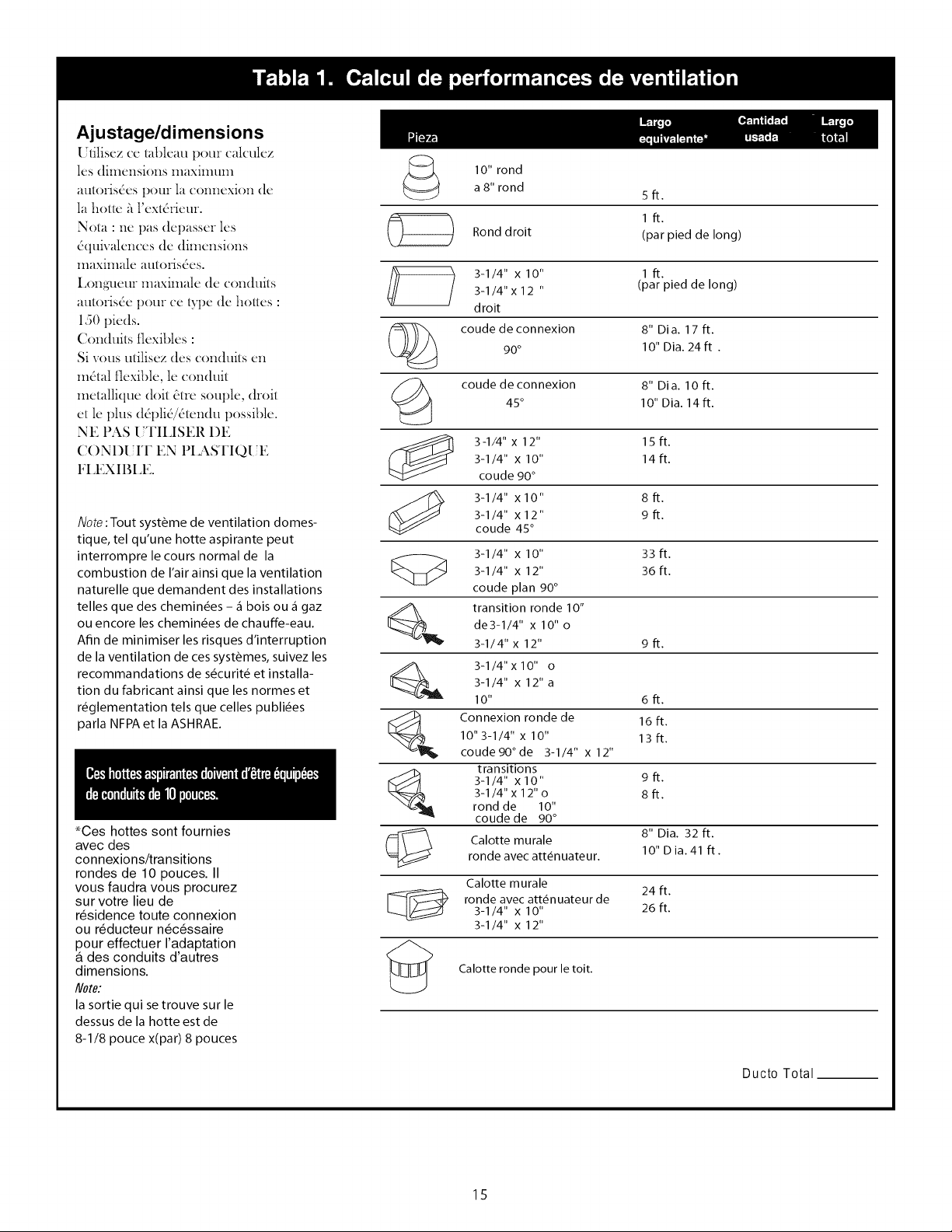

DUCT FITTINGS

Use this chart to compute maximum
permissable lengths for duct runs to

outdoors.

Note; Do not exceed maximum permissable

equivalent lengths!

Maximum recommended duct
length for these hoods: 150 feet

Flexible ducti ng:
If flexible metal ducting is used, all

the equivalent feet values in the table

should be doubled. The flexible
metal duct shou Id be straight and

smooth and extended as much as
possible.

Do NOT use flexible plastic ducting.

Note: Any home ventilation system, such as a
ventilation hood, may interrupt the proper flow of
combustion air and exhaust required by fireplaces,
gas furnaces, gas water heaters and other naturally

vented systems. To minimize the chance of interruption
of such naturally vented systems, follow the heating

equipment manufacturer's guidelines and safety

standards such as those published by NFPA and ASHRAE.

*Hoods are supplied with a 10"

round transition. A locally
supplied transition is required

for other sizes.

Note: Outlet on top of hood is

8-1/8" x 8".

qP

10" round

to 8" roun d

Round,
straight

3-1/4" x 10"
3-1/4" x 12 "

straight

go° elbow

45° elbow

3-1/4" x 12" 15ft.
3-1/4" x 10" 14ft.

90° elbow

3-1/4" xlO" 8ft.
3-1/4" x12" 9ft.

45° elbow

3-1/4" x 10" 33 ft.
3-1/4" x 12" 36ft.

90° fiat elbow

10" round transition

to 3-1/4" x 10" or

3-1/4" x 12" 9 ft.
3-1/4" x 10" or

3-1/4" x 12" to
10" round transition 6 ft.

10" round to 3-1/4" xlO" 16ft.
3-1/4" x 12" transition 13 ft.

90° elbow

3-1/4" xlO" 9ft.
3-1/4"x12"t o10" round 8ft.

transiti on 90° elbow

Round

wall cap
with damper

3-1/4" x 10" 24ft.
3-1/4" x 12" wall cap 26ft.

with damper

Sft.
1ft.

(per foot
length)

1ft.
(per foot

length)

8" Dia. 17 ft.

1O"Dia. 24 ft .

8" Dia. lOft.

10" Dia. 14ft .

8" Dia. 32 ft.

10" Dia.41 ft.

Round
roof cap

8" Dia. 44 ft.

10" Di a. 56 ft.

TotalDuct Run

For safety reasons, ducting should vent directly outdoors (not into an attic, underneath the house, into the

garage or into any enclosed space).

Keep duct runs as short and straight as possible.
Duct fittings (elbows and transitions) reduce air flow efficiency.

Back to back elbows and ,,S"turns give very poor delivery and are not recommended.
A short straight length of duct at the inlet of the remote blower gives the best delivery.
Transition to duct from the integral blower to remote duct transition as close as possible.

In order opreference, use:

1st. 10" round duct

2nd. 8round duct
3rd. 3-1/4" x 14" duct
4th. 7" round duct
5th. 3-1/4" x 10"duct
6th. 6" round duct

The use of flexible metal round duct should only be used when no other duct fitting exists. Limit use to short

lengths and do not crush when making corners.

I. Prepare duct and conduit cut outs, see figures

I and 2 as needed.

I Model 30" 36" 48"

Bottom of
Cabinet or

Soffit \

12"

--'_/ ' _ /C_-J_I-' / vertical conduit

Cabinet Front X 2-3/4" 4-9/16"10-9/16

O O _ Vertical

=J _' _ Discharge

o.t,o°

Rear
Wall

Figure 1

_Hood Width

CL

2. Assembly of the 10" transition:
The transition supplied with the hood mounts to

the top.
Do not install transition until hood is

fixed on cabinet or wall.

a. Place the transition piece over the hood

outlet and secure with 4 screws provided.
(Figure3)

b. Wrap all joints (metal transition and hood)

with duct tape for an airtight seal.

c. Remove tape holding damper.

Hood outlet

3_9!16, I

23-1/8"

Figure 2

Figure 3

11"

Transition

Screws (4)

Wall Mount Installation

Note: see below if cabinet installation is preferred

3. After the hood installation height has been
determined draw a horizontal line at a distance

above the cooktop equal to the desired hood
installation height plus 7- 1/2". See also Figure 4a.

4. Find the centerline of the cooktop. Draw a

vertical line along this centerline up to the hori-
zontal line drawn in step 1 and draw a vertical

line right and left at a distance of 12-5/8" to
determine the mounting Iocationofthe
mounting hooks shipped with the hood.

5. Fit two mounting hooks on the wall to hang the
hood through the provided slots (2 wall
anchors + 2 hooks + 2 screws 5x35).

6. Run 10" Duct, long enough to reach the

transition once the hood has been installed plus

1 1/2" inch to connect ductwork. Fix Duct to

transition with screws and seal withtape.

7. Remove 1 of 2 knockouts and install 1/2"
conduit connector in j-box.

8. Hang the hood and adjust its position through

the screws on the hooks.

9. Fix the hood to 4 additional point, 2 on

upperside, 2 on lower side (use 4 wall anchors
+ 4washers + 4 screws 5x35.

HOOD WIDTH DIM. "W" DIM. "K" DIM. "Z"

30" 29- I/8" 2- I/2" 7- 1/16"

36" 35-I/16" 2- I/2" 7-I/16"

48" 47- 1/16" 2- I/2" 7- 1/16"

Table 3

Figure 4a Side slot x 4

Knockouts
(junction Z

w

bottom fixing

screws locations

7 1/2' t

Square
slot

Center Hole

.Top

location

Cabinet Installation:

Note: See above if wall mount installation is preferred
Note: Distances on Table 3.3

Find the centerline of the cabinet bottom. Draw a line
along this centerline from rear to front of the cabinet.

See also Figure 4b.

4. Draw two lines, one at a K distance from thewall,

the other one at a Z distance from theprevious line.

Mark 4 points, two along each line at a distance of

halfW from the center line, to determine the screw

locations.

5. Fit 4 screws on cabinet bottom do not tighten

completely but leave a space of about 1/2" from
cabinet bottom surface and head screws.

6. Run 10" Duct, long enough to reach the transition
once the hood has been installed plus1 1/2" inch for

connect ductwork.

7. Remove 1 of 2 knockouts and install 1/2"conduit
connector in j-box.

8. Hang the hood on screws through side slots provided
on hood top.Tighten the four screws. Note: If possible

fix the hood on the wall at 4 additional point (2 on

upper side, 2 on Iowerside).

9. From the inside of the cabinet attach the transition
on upper outlet.

© ©

wj

Hook for wall i _ Screw for

/installation == cabinet

_'_n 25 ,::3/16" n _ bottom

_ i __j__ _'_. installation

°,, 12 5/8"J 12 5/8" T _Adjusting

71/2" I "__ screw

Figure 4b

Bottom of the Hood

K

Fix Duct to transition and seal with tape.

For both installation method-

10.Wiring the HOOD:

WARNING:

To Avoid Electrical Shock Hazard

Turn off power at the service

panel before wiring this unit.
120 VAC, 15 or 20 Amp circuit

required.

ELECTRICAL GROUNDING INSTRUCTIONS

THIS APPLIANCE IS FITTED WITH AN

ELECTRICAL JUNCTION BOX WITH 3

WIRES, ONE OF WHICH (GREEN/YELLOW)

SERVES TO GROUND THE APPLIANCE.

_ WA RNING:

TO PROTECT YOU AGAINST ELECTRIC SHOCK,
THE GREENAND YELLOW WIRE MUST BE

CONNECTEDTO THE GROUNDING WIRE IN
YOURHOME ELECTRICALSYSTEM,AND IT MUST

UNDERNO CIRCUNSTANCESBECUTORREMOVED.
Failure to do so can result in death or

electrical shock.

Power supply conduit

• Remove the j-box cover as shown in
Figure 5.

• If notalready done, install 1/2" conduit
connector in j-box.
Run black, white, and green wires (#14
AWG) according to the National Electrical

Code or CSA Standards and local codes and
ordinances.

Connect black, white, and green wires from
power supply to black, white, and green/
yellow wires in j-box respectively.

• Close j-box cover.

Final installation steps

11.Install grease filters, lamps and drip trays as
described in the Care & Use section of this

manual.
Note: Lamps are not supplied, use ONLY 120

Volt, S0 Watt (maximum) 50° halogen light

made fora GU10 base, suitable for use in
open luminarie.

Turn power on at service panel.

fJ["

From

control

pa nel

Figure 5

10

IMPORTANTES INSTRUCTIONS DE SI CURITI

VEUILLEZ LIRE ENTIEREMENT CES INSTRUCTIONS AVANT DE PROCI2DER DE

EUTILISATION DE VOTRE APPAREIL.

VEUlLLEZ LIRE ET CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

ATTENTiO

POUR REDUIRE LE RISQUE D'INCENDIE, DE
CHOC ELECTRIQUE OU DE BLESSURES,

VEUILLEZ OBSERVER LES INDICATIONS
SUIVANTES :

A.N'utiliser I'appareil que conformement aux
instructions du constructeur: ne passe

conformer aux instructions peut s'averer dangeu-
reux et annulet la garantie. Si vous avez des
questions, n'hesitez pas &prendre contact avec le

fabricant.

B.Avant toute intervention sur votre appareil,
mettez le bouton d'allumage en position OFE
Veillez &toujours debrancher le c&ble
d'alimentation electrique avant de proceder a.

toute reparation ou nettoyage de votre appareil.

Lorsqu'il n'est pas possible de debrancher le
c&ble d'alimentation electrique, veillez a installer
sur le tableau de commande (par exemple), une
signaletique d'avertissement bien visible, telle
qu'une etiquette de couleur rouge ou jaune

contenant des indications de securit&

C.Les Travaux d'installation de I'appareil, installa-

tion electrique inclue, doivent _tre realises par du

personnel qualifie, ceci de conformite avec les
normes et diverses reglementations en vigueur.

D.Afin d'eviter tout retour de fumees ou autres

vapeurs de cuisson, il est necessaire qu'il existe

un flux d'air suffisant passant au travers de la
hotte. Observez les instructions du fabricant de

votre appareil de cuisine (gaz ou electrique) tels

que ceux publies par la National Fire Protection
Association (NFPA), the American Society for
Heating, Refrigeration and Air conditioning
Engineers (ASHRAE), ainsi que la reglementa-

tion locale de votre lieu de residence (lieu ou est

utilise I'appareil).

E.Lorsque vous perforez ou effectuez une rainure
dans un mur, veillez &ne pas endommager
I'installation electrique, ainsi que tout autre
installation qui s'y trouve occulte.

ELesconduits de ventilations doivent toujours
aboutir &l'exterieur de votre residence.

ATTENTION
PRUDENCE
APPAREIL DESTINe: UNIQUEMENT .&.DES

FINS DE VENTILATION GENC:RALE EN
USAGE DOMESTIQUE. AFIN D'EVITER TOUT
RISQUE D'EXPLOSION, NE PAS UTILISER

POUR VENTILER OU EXTRAIRE DES
VAPEURS OU FUMEES PROVENANT DE

SUBSTANCES DANGEREUSES OU EXPLO-
SIVES.
PRUDENCE

Afin de reduire tout risque d'incendie et d'extraire
correctement les fumees et vapeurs, veillez a.

brancher les conduits de la hotte vers I'exterieur
de votre residence. Ne pas evacuer les fumees

et vapeurs de cuisine vers les colonnes s_hes,
les espaces existant entre deux murs, les
espaces sous plancher ou des greniers.

ATTENTION

POUR REDUIRE LE RISQUE D'INCENDIE,

LORS DE I'INSTALLATION DE CONDUITS DE

RACCORD EM ENT ET D' EXTRACTION,

N'UTILISER QUE DES CONDUITS METAL-
LIQUES.

Installer la hotte en suivant toutes les indications

et specifications necessaires et reglementaires.
ATTENTION

Afin d'eviter tout risque d'incendie ou de choc
electrique, ne pas utiliser cet appareil avec un
dispositif de programation ou de contr61e de la

vitesse de fonctionnement.

OPERATION

a.Ne jamais retirer les grilles d'ecoulement ou
les filtres &graisses.
Sans ces dispositifs, les ventilateurs peuvent
attraper au vol certaines parties de votre corps
(cheuveux, doigts) ou de vos v_tements.

Le fabricant decline toute responsabilite dans le
cas ou les instructions d'installation, entretien et

utilisation, fournies avec I'appareil ne seraient
pas observees.

Le fabricant decline egalement toute respon-
sabilite relative aux blessures produites &la suite
de negligences de la part de I'utilisateur et
signale que la garantie de I'appareil ne sera plus
valable dans le cas ou I'appareil n'est pas
correctement entretenu et/ou repar&

11

IMPORTANTES INSTRUCTIONS DE SECURITI:!:

VEUILLEZ LIRE ENTIEREMENT CES INSTRUCTIONS AVANT DE PROCC:DER

A EUTILISATION DE VOTRE APPAREIL.

VEUlLLEZ LIRE ET CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

Specifications pour I'installation elec-
trique

IMPORTANT

Observez toutes les normes et reglementation en
vigueur.

II est de la responsabilite du client :
De faire installer I'appareil par un electricien dument

qualifi&

De s'assurer que que I'installation electrique est
adpatee au branchement de I'appareil et qu'elle est
conforme a la reglementation electrique nationale

(National Electrical Code), ANSI/NFPA 70- latest
edition, ou CSA Standarts 022.1-94, Canadian

Electrical Code, part 1 et 022.2 No M91 -latest
edtion** ainsi que toute norme et reglementation locale

en vigueur.

Dans le cas ou la reglementation permette I'usage
d'une ligne de terre separee, et dans le cas ou

I'installation electrique du lieu le permet, il est neces-
saire d'avoir recours &un electricien qualifie afin qu'il
determine si le chemin de cabl&ge &la terre est

adequat.

Ne pas brancher laterre &une bouteille ou citerne de
gaz.

Veuillez faire verifier votre installation par un
electricien qualifie si vous n'_tes pas absolument sur
que le branchement &la terre de votre appareil est

correctement faite.

Ne pas brancher laterre &une bouteille ou une citerne
de gaz.
Veuillez consultez un technicien dement qualifie si
vous n'_tes pas set que la hotte est correctement

branchee &la terre.
Veillez &ne pas avoir de fusibles installes sur la ligne

d'alimentation neutre ou sur la ligne de terre

IMPORTANT

Conservez le present instructif pour votre
Inspecteur Local d'Electricit&
Les ills electriques avec lesquels la hotte sera
branchee au reseau electrique doivent _tre
uniquement composes de cuivre.

Eappareil devra _tre branche directement au
disjoncteur ou tableau de fusibles au moyen de
conduits electriques metalliques.

Le calibre des c&bles de branchement dolt

respecter les specifications de la norme - National

Electrical Code _,AINSI/NFA70 -latest edition*,
ou de la CSA** Sandarts C 22 1-94, Ca nadian

Electrical Code Part 1 and C22.2 No 0-M91 -

latest edition, ansi que toutes les normes et

reglementations en vigueur.

II est necessaire d'installer des connexions de
conduits conformes aux normes A UL ou CSA

chaque extremite du branchement (au niveau de

I'appareil et au niveau de la boffe de connexion).

(Vous pouvez obtenir des copies des standarts et

normes electriques ci-dessu mentionnes aupres
de:

*National Fire Protection Association, Batterymarch Park
Quincy, Massachussets 02269

**CSA International 8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575.)

12

Pi ces fournies avec votre hotte.

• Cloche de hotte avec ventilateurs pre-installes.

• Filtres &graisses.

• Grille d'ecoulement.

• Molettes de fixation des grilles d'ecoulement et boutons
en plastique.

• Une connexion de ventilation ronde.

• Manuels d'installation et d'entretien.

• Un Sachet d'accessoires contenant:

• 4 rondelles.

• 6 chevilles.

• 2 crochets avec visse reglables.

•6 visses 5x35.

•4 visses 2,9,6,5, pour connexion

Accessoires optionnels
Couvre-conduits

Un kit de recyclage d'air sans conduit est
disponible pour le modele HPWB30

Pi ces non fournies avec votre

hotte •

•Joint de conduit.

•Conduit de 1/2".

•Ecrous de connexion electrique.

•Agrafes / fixations de c&blage electrique

ATTENTION: Les lampes ne sont pas fournies,

UTILISER UNIQUEMENT des lampes hallogenes de

120 VOLTS d'une puissance de 50 Watts (maximum)
&50 degres ou &base GU10, adaptee &l'utilisation en

luminaire ouvert.

•4 visses •10 &bois &t_te fraisee pour installation sur le

fond d'un meuble.

Outils necessaires :

•Tournevis plat et tounevis de type Philips.

•Crayon et decimetre (un metre).

•Pinces coupantes pour metal (pour certaines t&ches)

•Une perceuse electrique

•Une Scie (scie sauteuse ou de type trou de serrure).

•Des pinces

•Un niveau

•Un burin

•Du ruban isolant

•Une lampe electrique

•Une pince &denuder les c&bles

•Des lunettes de securite

•Des gants

•Une echelle

iNSTALLATiON DE LA HOTTE

•Pour obtenir un maximum d'efficacite en extrac-
tion de fumees et vapeurs de cuisson, utiliser un

conduit le plus droit possible, avec le minimum
de coudes et autre type de connexions
possibles.

_PRUDENCE •ventiler uniquement vers

I'exterieur du b&timent.

•11faut une personne pour realiser I'installation.

•11faut en moyenne 2 heures pour realiser
I'installation (sans compter les ajustements qu'il
peut falloir realiser au niveau du mur ou du
meuble, ni I'installation des conduits d'evacuation
ou celle des conduits electriques qui permettront
le raccordement au reseau electrique principal).

Etapes de rinstallation :

•11faut compter 11 etapes d'installation quelque
soit la methode envisagee: sur mur ou sur

meuble.

•lLappareil est accompagne de visses et de
chevilles adaptees &la plupart des surfaces
possibles d'installation, nenamoins, veuillez
consulter un technicien ou insstallateur qualifie
afin de verifier leur adequation &votre surface

•Ne pas utiliser de conduit d'evacuation

flexibles.

•BASSES TEMPERATURES: II est recom-
mande d'installer un reducteur de connexion

supplementaire, afin de reduire les eventuels
retours d'air ainsi qu'un amortisseur thermique
non metallique (joint non metallique au niveau
des reducteurs et connexions) afin de
minimiser I'echange de temperature

interieure/exterieure. Le reducteur devra _tre
installe du c6te - exterieur _,de I'amortisseur

thermique, lequel dolt se trouver le plus proche

possible du point ou le conduit d'evacuation
entre dans la zone chauffee de la maison.

• Systemes de ventilation : La reglementation
en vigueur dans votre lieu de residence peut
exiger I'utilisation de systeme de ventilation
residentiel additionnel Iorsque vous utilisez
des appareils de ventilation/extraction d'air qui
requierent I'installation de conduits
d'evacuation et dont la puissance est superi-
eure aux specifications CFM de courants d'air.
Les normes et specifications CFM varient

selon le lieu de residence : consultez votre
professionnel HVACpour connaftre les normes

et specifications applicables &votre lieu de
residence.

13

Installation typique

La hauteur entre le plan de travail de votre cuisine et la ligne inferieure de la hotte soit osciller entre 24 et 30

pouces.

II n'est pas recomande d'utiliser ce type de hotte aspirante au-dessus d'un grill d'interieur.

1.Choisissez le type de ventilation desiree.
La hotte a ete con(_ue pour _tre utilisee directement en extraction verticale tel que decrit sur la figure ci-dessous.
Note: voir egalement Fig. 1-2-3 pour la preparation de I'installation sur meuble.
Installez un conduit de 1/2 pouces &partir du panneau de service et suffisement long pour arriver jusqu'&la hotte
une fois installee. ILalimentation electrique dolt correspondre aus specifications suivantes : 120 V AC, 60 Hz. 15 ou

20 A.

Exemples de possibles types d'extraction/evacuation

Plafond

Transition

Ventilateur

D6flecteurr

Lain

Hotte

Transition

Ventilateur

*Flitre &charbon

filtre

Plafond

Lampe

\

Hotte

1

30" a 36"

filtre

*Accessoire optionnel - kit de recyclage d'air sans conduit.
*Uniquement pour module 30 pouces.

14

Ajustage/dimensions

[ tiliscz (c tableau potlr (alculcz

los dimei_sions lllaXitlltllll
autoIisdes pore la connexion (lc

la houc a l'extdiieui.

Nota : nc pas (lcpasscr los
dquix alen(es dc (limcnsions

maximalc autoiisdes.
Loilgtletlr maximalc (lc con(hlits

autorisdc l)OtlI cc type (lc hottcs :

150 picds.

Coll(luits t]cxiblcs :
Si _ous utilisez des conduits cn

mdtal tlcxiblc, lc conduit
metallique doit dtre souple, droit
et le phls (ldplid/dtendu possible.

NE PAS [ TILISER I)E
CONI)[ IT EN PIASTIQ[ E

FLEXIBLE.

1O" fond

a 8" fond 5 ft.

1ft.

Rond droit (par pied de long)

3-1/4" x 12 " (par pied de long)

3-1/4" x 10" 1 ft.

droit

(_ coude de connexion 8" Dia. 17 ft.

(_ coude de connexion 8" Dia. lOft.

90° 10" Dia. 24 ft .

45° 10" Dia, 14ft,

3-1/4" x 10" 14ft.
3-1/4" x 12" 15ft.

coude 90 °

Note :Tout syst&me de ventilation domes-

tique, tel qu'une hotte aspirante peut
interrompre le cours normal de la

combustion de I'air ainsi que la ventilation

naturelle que demandent des installations

telles que des chemin6es - _ bois ou _ gaz
ou encore les chemin6es de chauffe-eau.

Afin de minimiser les risques d'interruption
de la ventilation de ces syst&mes, suivez les

recommandations de s6curit6 et installa-

tion du fabricant ainsi que les normes et

r6glementation tels que celles publi6es
parla NFPA et la ASHRAE.

*Ces hottes sont fournies
avec des
connexions/transitions

rondes de 10 pouces. II
vous faudra vous procurez

sur votre lieu de
residence toute connexion
ou reducteur nec6ssaire

pour effectuer I'adaptation

des conduits d'autres

dimensions.

Note:

la sortie qui setrouve sur le
dessusde la hotte est de

8-1/8 pouce x(par) 8 pouces

(_ 3-1/4" xlO" 8ft.

[_!_ transition ronde 10"

[_a_l_ 3-1/4" x 10" o

_ Connexion ronde de 16 ft.

[_ 3-1/4" xlO" 9ft.

(_ Calotte murale 8" Dia. 32 ft.

3-1/4" x12" 9ft.

coude 45 °

3-1/4" x 10" 33 ft.
3-1/4" x 12" 36ft.

coude plan 90°

de3-1/4" x 10" o

3-1/4" x 12" 9 ft.

3-1/4" x 12" a
I0" 6ft.

10"3-1/4" x 10" 13ft.
coude 90 ° de 3-1/4" x 12"

transitions

3-1/4" x 12" o 8ft.

fond de 10"

coude de 90°

ronde avec att#nuateur. 10" D ia. 41 ft.

Calotte murale

ronde avec att_nuateur de

3-1/4" x 10" 26ft.
3-1/4" x 12"

Calotte ronde pour le toit.

24 ft.

15

Ducto Total

Pour des raisons de securit& I'exactration des fumees et vapeurs de cuisson dolt se faire directement vers I'exterieur
du b&timent. Ne pas evacuer les fumees et vapeurs de cuisine vers les colonnes s_hes, les espaces existant entre
deux murs, les espaces sous plancher ou des greniers.

Faites en sorte que les conduits soit aussi court et droits que possible.

Les connexions et reducteurs de taille de conduit, reduise le volume d'air qui est evacu&

Les coudes de connexions en zizag ainsi que les connexions en S rendent I'extraction de fumees et vapeurs de
cuisson peu efficace et ne sont pas recommandees pour ce type de hotte aspirante.

Par odre de preference decroissante utilisez:
Un bout de conduit, court et droit juste au niveau de I'entree d'air du ventilateur, permet d'obtenir les meilleurs
resultats.

II est recommande que le passage du conduit au ventilateur se fasse le plus pres possible de I'entree de la hotte.

1.conduit rond de 10 pouces

2.conduit rond de 8 pouces

3.conduit de 3-1/4 x 14 pouces

4.conduit ronde de 7 pouces

5.conduit de 3-1/4 x 10 pouces

6.conduit rond de 6 pouces

N'utilisez de conduit metallique flexible que dans le cas oO il n'y aurait aucun autre type de conduit
metallique disponible. Limitez son utilisaton &de courtes distances et veillez &ne pas I'ecraser Iorque

vous formerez un coude ou un coin.

1. Decoupez les conduits aux mesures appropirees pour votre
installation..

2.Montez/assemblez les connexion/transition de 10
pouces: la connexion qui est fournie avec la hotte doit _tre

installe sur le dessus.
Ne pas installez cette connexion avant d'avoir fixe la hotte

sur lemur ou le meuble auquel elle est destinee.

a.Montez la connexion/transition sur la sortie d'air de la

hotte et fixee-la au moyen des 4 visses qui sont fournies.
(Figure 3).
b.Envellopez tousles joints (tansition metallique et hotte)

avec du ruban isolant de telle faqon qu'il n'y ait pas de fuite
d'air &ce niveau.

c.Retirer le ruban qui tient I'attenuateur.

Dessous du cabinet

12"

1

I Model 30" 36" 48"

Devant du cabinet X 2-3/4" 4-9/16" 10-9/16'

/

O I O " ' D_chatge vetticale

\ --i

± _ - -- option helle de 1-1/2 pouces

Mur atriete

Figure 1

Figure 2

CL

Sortie de la hotte.

latgeur de la hotte,

Figure 3

11"

Transition.

23-1/8"

Visses (4)

16

INSTALLATION SUR MUR

Veuillez consulter ci-dessous, le type d'installation
que vous preferez.

3.Apr6s avoir d6termin6 aquelle hauteur vous installerez la

hotte, tracez une ligne horizontal au-dessus des plaques de

cuissons, aune distance qui soit egale ala hauteur
d'installation de la hotte plus 7-1/2 pouces. Voir 6galement la
figure 4a.

4.1dentifiez le centre des plaque de cuissons et tirez une ligne
verticale depuis les plaques jusqu'&la ligne horizontale que

vous venez de tracer. Puis tracez une ligne verticale adroite et
agauche de la ligne centrale, jusqu'&une distance de 12-5/8
pouces, de telle fa£:on que vous puissiez d6terminer

I'emplacement des crochets qui sont fournis avec I'appareil.

5.Mettez deux crochets de montage sur lemur pour accrocher
la hotte au moyen des emplacements prevus acet effet sur

I'appareil (2 chevilles, 2 crochets de montage et deux visses

5x35).

6.1nstallez le conduit de 10 pouces, de telle sorte qu'il soit

suffisement long pour se brancher sur la connexion une fois la

hotte install6e. Rajoutez 1 1/_poucesde plus ala Iongueur du

conduit afin de permettre le raccordement. Assurez le
branchement &l'aide des visses et scellez-le avec de ruban

isolant.

7.Retirez un des deux tampons tel qu'indiqu_ sur la figure 4a

et installez le connecteur du conduit de1/2 pouces ala bofte
de jonction.

8. Placez la hotte sur les crochets qui sont dans lemur et

ajustez sa position gr&ce aux visses de reglage des crochets.

9.Accrochez la hotte al'aide des 4 autres emplacements

prevus acet effet : 2 sur le dessus et 2 sur la partie inferieure

(utilisez 4 chevilles, 4 rondelles et 4 visses 5x35).

largeurdel'apparell. DIM. "W" DIM. "K" DIM. "Z"

30" 29- 1/8" 2- 1/2" 7- 1/16"

36" 35- 1/16" 2- I/2" 7- 1/16"

48" 47- 1/16" 2- 1/2" 7- 1/16"

Table 3

emplacements lat4raux

Figure 4a

Tampons

7 1/2' t

W

_Z

emplacement
des visses

sup4rieures.

emplacement carr4

emplacement de fixation
des visses inf4rieures.

INSTALLATION SUR MEUBLE:

Nota: euillez consultez les distance sur la table 3.3

Trouvez la ligne centrale du fond du meuble et tirez un trait
tout au long de cette ligne, depuis I'arriere jusqu'&l'avant du

cabinet. Voir aussi la figure 4b.

4.Tracez deux lignes, I'une &une distance K du mur, et I'autre
&une distance Z de la ligne que vous venez de tracer.
Marquez 4 points, deux sur chaque ligne &une distance de la

moiti6 de W &partir de la ligne central, afin de determiner
I'emplacement des visses.

5.1nstallez 4 visses sur le fond du cabinet sans les serrez,
en laissant un espace d'&peu pr6s 1/_oouceentre le fond du

meuble et la t_te des visses.

6.1nstallez le conduit de 10 pouces, de telle sorte qu'il soit
suffisement long pour se brancher sur la connexion une fois
la hotte install6e. Rajoutez 1 Y_oouces de plus &la Iongueur
du conduit afin de permettre le raccordement.

7.Retirez un des deux tampons tel qu'indiqu_ sur la figure 4a
et installez le connecteur du conduit de1/2 pouces &la bofte

de jonction.

8.Accrochez I'appareil &l'aide des emplacements lateraux
prevus &cet effet sur le dessus de la hotte: Serrez les 4
visses. Nota : si possible fixez la hotte sur le mur avec 4

point suppl6mentaires : 2 sur le dessus et 2 sur la partie
inferieure.

9.Depuis I'interieur du meuble, raccordez la
connexion/transition sur la sortie sup6rieure.

crochet

d'installatio ==

/ n murale, i

_'_n 25 ,:3116" i'll _

7

Figure 4b

\ Visses pour

I'installation sur
meuble.

fond de I'appareil.

_K

17

10.Fixez le conduit au connecteur et scellez-le avec du
ruban isolan

_ ATTENTION Risque d'accident electrique.

Precaution : Mettez I'interrupteur de marche sur OFF
avant de brancher cet appareil au reseau d'alimentation. II
est necessaire de disposer d'un circuit d'alimentation de

120 V AC, 15 ou 20Amp.

INSTRUCTIONS DE MISE .&.LA TERRE

Cet appareil est equipee d'une bofte de
jonction/connexion electrique &trois ills, dont I'un (le
jaune-vert) s'utilise pour la mise 9.1aterre de I'appareil afin
de vous protegez d'eventuels chocs electriques. Le c&ble
jaune-vert dolt _tre branche 9.1aligne de terre de

I'installation electrique de votre maison et ne dolt sous
aucun pretexte _tre coupe ou elimin&

Le fait de ne pas observer ces recomandations peut
avoir pour consequences des chocs electriques ou

m6me la mort.

•Retirez le couvercle de la bofte de jonction / connexion
tel que le montre la figure 5.
oDans le cas ou vous ne I'auriez pas encore fait, installez

le connecteur du conduit de _/_poucessur cette bofte.
oPassez les c&bles noirs, blancs et vert (14 AWG) selon

les specifications du National Electrical Code ou CSA
Standarts ainsi qu'en accord avec les normes et regle-

mentations locales.
oBranchez respectivement les trois c&bles d'alimentation

aux c&bles de la m_me couleur qui se trouvent dans la
bofte de jonction/connexion.
oRefermez la bofte de jonction/connexion.

conduit d'energie

fJT_

partir du

panneau de

contr61e

Derniere etape d'installation

Installez les filtres 9.graisses, les lampes, les grilles
d'ecoulement tel que decrit au chapitre Utilisation et

Entretien de ce manuel.

Nota : Les lampes ne sont pas fournies, UTILISER

UNIQUEMENT des lampes hallogenes de 120 VOLTS
d'une puissance de 50 Watts (maximum) 9.50 degres ou 9.
base GU10, adaptee 9.1'utilisation en luminaire ouvert.

Mettez en service I'appareil en utilisant le panneau de
commande.

Verifiez le fonctionnement de la hotte.

Figure 5: Power supply conduit: conduit de connexion au

reseau.

From control panel: en provenance du panneau de
contr61e.

Figura 5

18

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Lea todas las instrucciones antes de utilizar el dispositivo.

LEA Y GUARDE ESTAS INSTRUOOIONES

ADVERTE ClA

PARA REDUCIR EL RIESGO DE INCENDIO,
DESCARGA ELECTRICA, O DANO A PERSO-
NAS, OBSERVE LO SIGUIENTE:

A. Utilice esta unidad solamente en la forma

especificada por el fabricante. Si tiene preguntas
contacte al fabricante.

B. Antes de dar mantenimiento o limpiar la
unidad, apague el interruptor en el panel de
control y asegure el panel de servicio para evitar
que el interruptor sea encendido accidental-
mente. Si el panel de servicio no puede set
asegurado coloque una gran advertencia, tal
como una etiqueta, en el panel de servicio..
C. El trabajo de instalaci6n y el cableado
electrico deben set hechos por persona(s)
calificada(s) de acuerdo con todos los c6digos y
estandares aplicables, incluyendo las relaciona-

das a incendios.
D. Se requiere suficiente aire para una com-

busti6n apropiada y exhalaci6n de gases a

traves del escape (chimenea) o equipo de

quema de combustible para prevenir regresos.
Siga la gu[a de los fabricantes del equipo de
calentamiento y los estandares de seguridad

tales como los publicados en la Asociaci6n

Nacional de Protecci6n del Fuego. (NFPA), la
Sociedad Americana de Ingenieros en Calenta-
miento, Refrigeraci6n y Aire Acondicionado
(ASHRAE), y las autoridades locales.
E. Cuando corte o haga agujeros en la pared o el

techo, no daSe el cableado electrico y otros

dispositivos escondidos.
F. Los sistemas conductuales deben siempre
dirigirse al exterior.

PRECAUClON
PARA VENTILACION GENERAL SOLA-
MENTE. NO UTILICE MATERIALES O

VAPORES EXPLOSIVOS O PELIGROSOS.

PRECAUCI()N

Para reducir el riesgo de incendio y exhalar el
aire propiamente, asegQrese de enviar los ductos
de aire al exterior- no hacia dentro de las pare-
des, techos, a.ticos, espacios sin uso o garajes.

ADVERTENClA

PARA REDUClR EL RIEGO DE FUEGO,

UTILIOE SOLO DUCTOS DE METAL.

Instale esta campana de acuerdo a todos los

requerimientos especificados.
ADVERTENClA

Para reducir el riesgo de fuego o descarga

electrica, no use esta campana con ningQn
aparato de control de estado de velocidad

extemo.

OPERACI()N
a. Siempre deje las parrillas de seguridad y los

filtros en su lugar.

Sin estos componentes, los ventiladores en
operaci6n pudieran atrapar pelo, dedos y trapos

sueltos.

Los fabricantes se deslindan de toda responsabi-

lidad en caso de falla al observar las instruccio-

nes dadas aqu[ para la instalaci6n, manten-

imiento y uso adecuado del producto. El fabri-
cante tambien se deslinda de toda responsabili-
dad por daSo debido a negligencia y la garantia
de la unidad expira automaticamente debido a

mantenimiento inadecuado.

Esta unJdad estA fabrJcada para uso interior solamente. No utJlJceesta unJdad en el exterior

19

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ReadAll Instructions Before Using the Appliance.

READAND SAVETHESEINSTRUCTIONS

Requerimientos electricos
IMPORTANTE

Observe todos los c6digos y mandates en

USO.

Es responsabilidad del cliente:

Contactar un instalador electrico calificado.

Para asegurar que la instalaci6n electrica es

adecuada yen conformidad con el C6digo

Electrico Nacional, ANSl/NFPA 70

ultima edici6n*, o Estandares CSA

C22.1-94, C6digo Electrico Canadiense,

Parte 1 y C22.2 No.0-M91 - ultima edici6n **

y todos los c6digos y ordenanzas locales.

Si los c6digos Io permiten y un cable de

aseguramiento separado es utilizado,

Se recomienda que un electricista calificado,

determine si el camino a tierra es adecuado.

No haga tierra a un tube de gas.

Cheque con un electricista calificado si usted

no esta seguro si la campana esta propia-
mente instalada.

No tenga un fusible en el circuito neutral o

tierra.

IMPORTANTE

Guarde las instrucciones de instalaci6n
para use del inspector electrico.

La campana debe ser conectada solamente

con cable de cobre.

La campana debe ser conectada directa-
mente a la caja de desconexi6n (o interrup-

ter del circuito) a traves de conductos elec-
trices de metal.

Las medidas del cable deben de confer-
marse a los requerimientos del C6digo

Electrico Nacional ANSI/NFPA 70 --01tima
edici6n*, o Estandares CSA C22.1-94,
C6digo Electrico Canadiense, Parte 1 y
C22.2 No.0-M91 - ultima edici6n ** y todos

los c6digos y ordenanzas locales.

A U.L.- o C.S.A.- Un conector debe ser

provisto en cada terminal del conducto de la

fuente de alimentaci6n (en la campana yen

la caja de uniones).
Come referencia se puede consultar:

* National Fire Protection Association Batterymarch
Park

Quincy, Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575

2O

Partes

• Ensamblaje de Campana con extractores ya
instalados

• Filtros de grasa

• Bandejas de goteo

• Instrucciones de uso / cuidado e instalaci6n

• Bolsas a la medida con:

• Sujetadores de las Bandejas de goteo y

arandelas de plastico y perillas
4 Arandelas

6 anclas de pared
2 Ganchos con la regulaci6n de tornillos

6 Tornillos 5X35
4 tornillos para la transici6n 2,9,6,5

Accesorios opcionales

Cubiertas de ductos
Kit de recirculaci6n disponible solo para el

modelo HPWB30.

Incluidas

con su Campana

Partes no incluidas en su campana

• Cinta de ducto

• 1/2" Conductor

• Cables

• Ductos redondos

• Abrazaderas
_ PRECAUCI6N! Los focos no se

proveen, use SOLO luz de hal6geno de 120 Volt, 50
Watt (maximo) 50° o una base GU10,
Adecuada para uso en iluminaci6n abierta..

• 4 tornillos de madera #10 para instalaci6n abajo de

un gabinete.

• Herramientas requeridas

• Navaja y desarmador Phillips

• Lapiz y cinta de medir

• Tijeras de metal (en algunas aplicaciones)

• Taladro electrico

• Serrucho

• Tenazas

• Nivel

• Resanador

• Lampara

• Cable

• Anteojos de seguridad

• Guantes

• Escalera

INSTALANDO LA CAlVIPANA

• Para una mayor expulsi6n de aire, utilice
conductos rectos o menos codos como sea

posible.

PRECAUClON: Ventile la unidad hacia

afuera de edificios solamente.

• Se requiere una persona para instalaci6n.
En promedio se requieren 2 horas para la

instalaci6n (sin considerar cortes necesarios en
la pared o el gabinete, instalaci6n de ductos,
conexiones electricas o conductuales).

Pasos de instalacion:

11 pasos de instalaci6n se requieren para

ambos metodos de instalaci6n

Pasos para instalaci6n en la pared o en un

gabinete:

• La campana se ajusta con tornillos y anclas

aplicables a cualquier superficie, consulte un
instalador calificado, cheque si se adecQan
perfectamente a su pared/gabinete.

• No utilice ductos flexibles

• Instalaciones en CLIMA FRIO deben tenet
un amortiguador adicional para minimizar el

regreso de aire fr[o y un freno t@mico no
metalico para minimizar la conducci6n de

temperaturas exteriores como parte del trabajo

de conducci6n. El amortiguador debe estar de
lado del aire frio del freno t@mico. El freno

debe estar tan pegado como sea posible a
donde el conducto entra a la porci6n calen-

tada de la casa.

•Aire tratado: C6digos de construcci6n local
pueden requerir el uso de Aire tratado cuando
se utilice Sistemas de ventilaci6n mayores a
los especificados en el CFM.
El CFM especificado varia de Iocalidad en

Iocalidad.
Consulte su especialista en HVAC para

requerimientos especificos en su Area.

21

• Instalaci6n fipica

La altura del mostrador a la base de la campana es de 24" a 30':
No se recomienda usar estas campanas en asadores.

1. Escoja opciones de ventilaci6n
La campana esta diseffada para utilizarse en descargas verticales como se muestra abajo.

Nota: ver tambien la Fig. 1-2-3 para la preparaci6n del gabinete.

Instale un conducto de 1/2" desde el panel de servicio Io suficientemente largo para alcanzar la campana una

vez que se ha instalado. La energia debe ser de 120 V AC, 60Hz. 15 o 20 A.

Techo

_Deflector

L_im

Cam

]

30" a 36"

Ejemplos de posible intalacion.

Ductos Redondos.

Transition

Blower

_Filtros de Carb6n.

Filter

Techo

Limpara

\

Campana

Filtros de Carb6n

36"

Transid6n

Extractor.

Filter

Accesorio opcional - Kit de recirculaci6n
Solamente para el modelo de 30"

22

AJUSTES DE DUCTOS

Itilkc csta tabla para computar

los largos posiblcs m;_ximos quc
_an ha(ia el exterior.

/I/ota: No exceda los las equivalen-
cias en largos m_ximos permiti-

das.

Largo m_ximo recomendado para

estas campanas: 150 pies.

Acerca tie <luctos flexible:
Si se utiliza metal flexible, todos los
valorcs cqui_alentes cn pies cn la
labia tle|)cn set duplicados. E1ducto

de lnetal flexible de|)e ser recto y

liso y extcll(]CFSC t;llltO COlllO SCa
t)osible.

NO utilicc (hlctos tic t)lSstico

flexible.

Nota: Cualquier sistema de ventilaci6n en

casa, tales como las campanas, puede
interrumpir el flujo correcto de aire de
combusti6n y exhalaci6n requerido por
chimeneas, estufas de gas, calentadores de
agua de gas y otros sistemas ventilados

naturalmente. Para minimizar la posibili-
dad de interrupci6n de tales sistemas
ventilados naturalmente, siga las instruc-

ciones del fabricante o los est_ndares de
seguridad tales como los publicados por

NFPA y ASHRAE.

%as campanas se suplen
con una transici6n redonda

de 10"

Una transici6n se requiere

para otras medidas.

Nora:

La salida en la parte alta de
la campana es de 1/8"x 8".

%

lO"redondo

a8"redondo

Redondo,

recto

3-1/4" x 10"
3-1/4" x 12 "

recto

codo 90 °

codo 45 °

3-1/4" x 12"
3-1/4" x 10"

codo90 °

3-1/4" x 10"
3-1/4" x12"

codo 45 °

3-1/4" x 10"
3-1/4" x 12"

codo piano 90°

transici6n redonda 10"

de3-1/4" x 10" o

3-1/4" x 12"
3-1/4" x 10" o

3-1/4" x 12" a
10"

transici6n redonda de

10"3-1/4" x 10"
codo 90° de 3-1/4" x 12"

transiciones de

3-1/4" x 10"
3-1/4" x 12" o

redonda de 10"

codo de 90 °

Cubierta de pared
con amortiguador

Cubierta de pared
con amortiguador de

3-1/4" x 10"
3-1/4" x 12"

Cubierta de techo.

5ft.
1ft.

(por pie de largo)

1ft.

(por pie de largo)

8" Dia. 17 ft.

10" Dia. 24 ft .

8" Dia. 10ft.
10" Dia. 14ft.

15ft.
14ft.

8ft.
9ft.

33ft.
36ft.

9ft.

6ft.

16ft.
13ft.

9ft.
8ft.

8" Dia. 32 ft.

10" Dia.41 ft.

24ft.
26 ft.

23

Ducto Total

Por razones de seguridad, los ductos deben ser ventilados directamente al exterior (no hacia un atico, debajo de
la casa, hacia el garage o cualquier espacio cerrado).
Mantenga los ductos tan cortos y rectos como sea posible.
Los aditamentos al ducto (codos y transiciones) reducen la eficiencia del flujo de aire.
Los codos traseros y "S" tienen un desempeSo muy pobre y no son recomendados. Los ductos rectos a la
entrada del extractor ofrecen el mejor resultado.
Una transici6n al ducto desde el extractor integral o una transici6n remota al ducto tan cercana al tubo aspersor

como sea posible es mejor.

En orden de preferencia, utilice:

1to. ducto redondo delO"
2do. ducto redondo de 8"
3to. ducto 3-1/4" x 14"
4to. ducto redondo de 7"
5to. ducto de 3-1/4" x I0"
6to. ducto redondo de 6"

El uso de metal flexible redondo puede set utilizado solamente cuando no exista otto ducto. Limite su

uso a medidas codas y no aplaste en las esquinas.

1. Prepare el ducto y los cortes de conducci6n, vea las figuras
1 y 2 si es necesario.

I Model 30" 36" 48"

Frente de gabinete X 2-3/4" 4-9/16" 10-9/16'

Fondo de gabinete

12"

, (_ - -- # diamet,o, para opci6n

CL

Ancho de Campana

Figura 1

b4,8o,,,,o,os0o,,,20o

2.Ensamble de la transici6n de 10":
La transici6n provista con la campana se coloca encima de

la parte de arriba de esta.
No instale la transici6n hasta que la campana haya sido

fijada en el gabinete.

a. Coloque la pieza de transici6n sobre la salida de la
campana y asegOrela con 4 tornillos provistos.(Figura 3)

b. Envuelva todas las uniones (transici6n metalica y

campana) con cinta selladora para un sellado a prueba de
aire.

c. Remueva la cinta que sostiene el amortiguador.

salida de la cam

3_9!16, I

23-1/8"

Figura 2

Figura 3

11"

Transici6n

Tornillos (4)

24

Instalacion a pared

Nota: vea abajo si se prefiere instalacion en
gabinete.

3. Despues que la altura de la instalaci6n de la
campana ha sido establecida dibuje una I[nea hori-

zontal a una distancia sobre la cubierta de la estufa
igual a la altura deseada de la instalaci6n de la

campana mas 7- 1/2". Vea Figura 4a.

4.Encuentre la linea media de la cubierta de la estufa.
Dibuje una linea vertical a Io largo de esta linea

central hacia la I[nea horizontal dibujada en el paso 1
y dibuje una I[nea vertical a la izquierda y derecha a
una distancia de 12-5/8" para determinar la local-
izaci6n de los ganchos de montaje enviados con la

campana.

5.Coloque dos ganchos sobre la pared para colgar la
campana a traves de las ranuras proporcionadas (2
anclas de pared + 2 ganchos + 2 tornillos5x35).

6. Colocque el ducto de 10", Io suficientemente largo
para alcanzar la transici6n una vez que la campana
ha sido instalada mas 1 1/2" pulgadas para conectar
al ducto. Fije el ducto a la transici6n con tomillos y con

cinta de sellado.

7.Remueva 1 o 2 terminaciones e instale un conector
de 1/2" en la caja de conexi6n

8.Cuelgue la campana y ajuste su posici6n a traves
de los tornillos en los ganchos.

9.Fije la campana en 4 puntos adicionales, 2 en la
parte de arriba, 2 en la parte de abajo (utilice 2 anclas
de pared + 4 arandelas + 4 tornillos 5x35).

ANCHODECAMPANADIM. "W" DIM. "K" DIM. "Z"

Tabla 3

Figura 4a

ori.fici.os para ..

caJa ae conexlon

7 1/2' t

30" 29 - 1/8" 2 - 1/2" 7 - 1/16"

36" 35- 1/16" 2- I/2" 7- 1/16"

48" 47- 1/16" 2- I/2" 7- 1/16"

Slots

laterales x4

W

tornillos

inferiores.

TornilJos

ranuras
cuadrados.

centro

Instalacion en gabinete:

Nota: vea arriba si se prefiere instalacion montada
en la pared

Nota: distancias en la Tabla 3.3.

Encuentre la linea central de la parte baja del gabinete.
Dibuje una linea a Io largo de esta linea central de atras
hacia adelante del gabinete.
Vea tambien la Figura 4b.

4.Dibuje dos lineas, una a una distancia K de la pared y
la otra a una distancia Z de la linea previa.
Marque 4 puntos, dos a Io largo de cada linea a una
distancia de la mitad de W de la linea central, para
determinar las posiciones de los tornillos.

5.Coloque 4 tomillos en la parte baja del gabinete sin
apretar completamente pero deje espacio de aproxima-
damente 1/2" de la parte baja de la superficie del
gabinete y los tornillos.

6. Coloque el ducto de 10",Io suficientemente largo para
alcanzar la transici6n una vez que la campana ha sido
instalada mas 1 1/2" pulgadas para conectar el ducto.
Quite 1 de los 2 pivotes e instale el conector de 1/2" en
la caja de conexi6n.

8. Cuelgue la campana en los tornillos por las ranuras
laterales provistas en Io alto de la campana. Apriete los
cuatro tornillos. Nota: Si es posible fije la campana en
cuatro puntos adicionales (2 en la parte de arriba, 2 en
la parte de abajo).

9. De adentro del gabinete fije la transici6n en la salida
de arriba.

Fije el ducto a la transici6n y selle con cinta.

25

Gancho \ Tornillo de

para == intalacion a

^ / mstalacion j _ fondo de
_-_ a pared. 25:3116" _,_ gabinete

_, ._._12 5/8"J 12 5/8"--_ _Tornillo de

/ I/Z" I I .... ;,._-

elL ajuste.

Fondo de gabinete.

Figura 4b

K

Para ambos metodos de instalacion:

10.Cableado de la CAMPANA:
_ ADVERTENCIA:

Para Evitar un Choque Electrico

apague la fuente de poder en el panel de servicio antes
de cablear esta unidad.

Circuito requerido 120 VAC, 15 o 20 Amp

INSTRUCCIONES PARA TIERRA ELECTRICA

ESTE EQUIPO ESTA SUPLEMENTADO CON UNA CAJA
ELECTRICA CON 3 CABLES, UNO DE LOS CUALES
(VERDE/AMARILLO) SIRVE PARA HACER TIERRA.

_lb ADVERTENCIA:

PARA PROTEGERLE CONTRA DESCARGAS ELECTRI-

CAS, ESTE DEBE SER CONECTADO AL CABLE
TIERRA DE SU SISTEMA ELECTRICO CASERO, Y NO

DEBE SER REMOVIDO O CORTADO BAJO NINGUNA

CI RCUNSTANCIA.

Cable de

energia

Una falla al hacer estas acciones puede resultar en

muerte o descarga electrica.

• Quite la cubierta de la caja-j como se muestra en la
Figura 5.

• Si no se ha hecho, instale un conector conductual de
1/2" en la caja-j.

• Coloque los cables negro, blanco y verde (#14 AWG) de

acuerdo al C6digo Electrico Nacional o los estandares
CSA y c6digos y ordenamientos locales.

• Conecte los cables negro, blanco y verde de la fuente de

poder a los cables negro, blanco y verde/amarillo en la
caja-j respectivamente.

• Cierre la cubierta de la caja-j.
Pasos finales de instalaci6n

11.Instale los filtros de grasa, la.mparas y bandejas de

goteo, como se describe en la secci6n de Uso & Cuidado
de este manual.

Nota: Las lamparas no se suministran, use SOLAMENTE
120

Volt, 50 Watt (maximo) 50° en luz de hal6geno hecha

para una base GUl0,

adecuada para usar en iluminaci6n abierta

Encienda la corriente en el panel de servicio.

Figura 5

26

Th ma r AoA_o_,c°o.gcoo.,_

VENTILATION

INSTALLATION MANUAL

MODELS: HPWB30

HPWB36
HPWB48

LI3FEA Ed.04/08

APPROVED FOR RESiDENTiAL APPLIANCES

FOR RESiDENTiAL USE ONLY

READ AND SAVE THESE iNSTRUCTiONS

PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING.

iNSTALLATiON MUST COMPLY WiTH ALL LOCAL CODES.
iMPORTANT: Save these instructions for the Local Electrical inspector's use.

iNSTALLER: Please leave these instructions with this unit for the owner.

OWNER: Please retain these instructions for future reference.
Safety Warning: Turn off power circuit at service panel and lock out panel, before wiring this appliance.

Requirement: 120 V AC, 60 Hz. 15 or 20 A Branch Circuit

IMPORTANT SAFETY INSTRUCTIONS

Read All Instructions Before Using the Appliance.

READ AND SAVE THESE INSTRUCTIONS

WA

TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR iNJURY TO PERSONS, OBSERVE

THE FOLLOWING:
A. Use this unit only in the manner intended by the

manufacturer. If you have questions, contact
the manufacturer.

B. Before servicing or cleaning the unit, switch

power off at service panel and lock service
panel disconnecting means to prevent power

from being switched on accidentally. When the
service disconnecting means cannot be locked,
securely fasten a prominent warning device,
such as a tag, to the service panel.

C. installation Work and Electrical Wiring Must Be

Done By Qualified Person(s) In Accordance

With All Applicable Codes & Standards,

including Fire-rated Construction.

D. Sufficient air is needed for proper combustion

and exhausting of gases through the flue

(chimney) of fuel burning equipment to prevent
back- drafting. Follow the heating equipment
manufacturers guideline and safety standards
such as those published by the National Fire

Protection Association (NFPA), the American
Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), and the

local code authorities.

E. When cutting or drilling into wall or ceiling, do

not damage electrical wiring and other hidden
utilities.

F. Ducted systems must always be vented to the

outdoors.

CAUTION
FOR GENERAL VENTiLATiNG USE ONLY. DO
NOT USE TO EXHAUST HAZARDOUS OR
EXPLOSIVE MATERIALS OR VAPORS.

CAUTION
To reduce risk of fire and to properly exhaust

air, be sure to duct air outside - do not vent
exhaust air into spaces within walls, ceilings,

attics, crawl spaces, or garages.
WARNING

TO REDUCE THE RISK OF FIRE, USE ONLY
METAL DUCT WORK.

Install this hood in accordance with all
requirements specified.

WARNING
To Reduce The Risk of Fire or Electric Shock,
Do Not Use This Hood With Any External Solid

State Speed Control Device.
OPERATION

a. Always leave safety grills and filters inplace.

Without these components, operating blowers
could catch onto hair, fingers and loose clothing.

The manufacturer declines all responsibility in the
event of failure to observe the instructions given

here for installation, maintenance and suitable use
of the product. The manufacturer further declines

all responsibility for injury due to negligence and
the warranty of the unit automatically expires due to

improper maintenance.

This unit is manufactured for indoor use only. Do not use this unit outdoors.

IMPORTANT SAFETY INSTRUCTIONS

Read All Instructions Before Using the Appliance.

READ AND SAVE THESE INSTRUCTIONS

Electrical requirements
IMPORTANT

Observe all governing codes and ordinances.

It is the customer's responsibility:
To contact a qualified electrical installer.
To assure thatthe electrical installation is adequate
and in conformance with National Electrical Code,
ANSI/NFPA 70 -- latest edition s-,or CSA Standards

C22.1-94, Canadian Electrical Code, Part land
C22.2 No.0-M91 - latest edition _-_-andall local

codes and ordinances.

If codes permit and a separate ground wire is used,

it is recommended that a qualified electrician
determine that the ground path is adequate.

Do notground to a gas pipe.
Check with a qualified electrician if you are not sure

range hood is properly grounded.

Do not have a fuse in the neutral or ground circuit.

IMPORTANT

Save Installation Instructions for electrical
inspector's use.

The range hood must be connected with copper

wire only.

The range hood should be connected directly to the

fused disconnect (or circuit breaker) box through
metal electrical conduit.

Wire sizes must conform to the requirements of the
National Electrical Code ANSI/NFPA 70--latest

edition s-,or CSA Standards C22.1-94, Canadian
Electrical Code Part 1 and C22.2 No. 0-M91 - latest

edition_-_-and all local codes and ordinances.
A U.L. - or C.S.A.- listed conduit connector must be

provided at each end of the power supply conduit
(at the range hood and at the junction box).

Copies of the standards listed may be obtained from:

National Fire Protection Association Batterymarch Park

Quincy, Massachusetts 02269

_CSA International 8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575

4

Parts Included with your Hood

• Hood Canopy Assembly with blower already
installed

• Grease filters

• Drip tray for each filter.

• Drip trays holding brakers + plastic wahers and

knobs

• 1 Transition withback draft damper

• Use & Care / Installation Instructions

• Fittings bag with:

4 Washers
6 Drywall anchors

2 Hookswith regulating screws
6 ScrewsSX3S

4 Screws for transition

Optional accessory

Duct covers
Ductless recirculation kit available only for HPWB30

model.

Parts Not Included with your
Hood

• Duct Tape

• 1/2"Conduit

• Wire Nuts

• Round Duct.

• Wiring clamp

• _ OAUTION! Lamps are not supplied, use

ONLY 120 Volt, 50 Watt (maximum) S0°
halogen light made o r a GU10 base,

suitable for use in open luminarie.

• 4 #10 pan head wood screws for installation on
a bottom of a cabinet

3 prong plug

Tools required

Flat blade and Phillips screwdrivers
Pencil and tape measure
Metal snips (in some applications)

Electric drill
Saw (saber or keyhole)

Pliers
LeveI

Caulking

Flashlight

Wire stripper

Safety glasses

Gloves

Step ladder

INSTALLING THE HOOD

For the most efficient air flow exhaust, use a

straight run or as few elbows as possible.

_ CAUTION: Vent unittooutsideof

building, only.
Two people are necessaryfor installation.
On average 2 hours are necessary to complete

installation (without considering cut to be done
on wall and o r on cabinet, installation of ducts,
conduit and electrical connections to the mains).

installation steps:

11 installation steps are required for both

installation methods
Wall mount installation steps or in a Iternative

Cabinet installation
The hood is fitted with Screws and Drywal

Anchors suitable for most surfaces, consult a
Qualified Installer, check if they perfectly fitwith
your cabinet/wall.

Do not use flex ducting.

• COLD WEATHER installations should have an
additional backdraft damper installed to

minimize backward cold air flow and a
nonmetallic thermal break to minimize

conduction of outside temperatures as part of
the ductwork. The damper should be on the

cold air side of the thermal break.

The break should be as close as possible to

where the ducting enters the heated portion of

the house.

Make up air: Local building codes may require

the use of Make-UpAir Systems when using

Ducted Ventilation Systems greater than
specified CFM of air movement.

The specified CFM varies from location to location

Consult your HVAC professional f or specific
requirements in your area.

Typical installation

The height from the countertop to the bottom of the hood is 30" to 36".
These hoods are not recommended to be used over indoor grills.

1. Choose vent options

The hood is designed to be used for vertical discharge as shown below.
Note: see also Fig. 1-2-3 for Cabinet preparation.

Install a 1/2" conduit from the service panel long enough to reach the hood
once it is installed. Power supply must be rated for 120 VAC, 60Hz. 15 or 20 A.

Examples of possible ducting

Ceiling

*Deflector

Lamp
Hood

T

30" to 36"

Transition

Blower

*Charcoal filters

Filter

Round duct

Ceiling

Lamp

--\

Hood

l * Charcoal filters

30" to 36"

1

Transition

Blower

Filter

Optional accessory- Ductless recirculation kit
Onlyfor 30" model

DUCT FITTINGS

Use this chart to compute maximum
permissable lengths for duct runs to

outdoors.

Note; Do not exceed maximum permissable

equivalent lengths!

Maximum recommended duct
length for these hoods: 150 feet

Flexible ducti ng:
If flexible metal ducting is used, all

the equivalent feet values in the table

should be doubled. The flexible
metal duct shou Id be straight and

smooth and extended as much as
possible.

Do NOT use flexible plastic ducting.

Note: Any home ventilation system, such as a
ventilation hood, may interrupt the proper flow of
combustion air and exhaust required by fireplaces,
gas furnaces, gas water heaters and other naturally

vented systems. To minimize the chance of interruption
of such naturally vented systems, follow the heating

equipment manufacturer's guidelines and safety

standards such as those published by NFPA and ASHRAE.

*Hoods are supplied with a 10"

round transition. A locally
supplied transition is required

for other sizes.

Note: Outlet on top of hood is

8-1/8" x 8".

qP

10" round

to 8" roun d

Round,
straight

3-1/4" x 10"
3-1/4" x 12 "

straight

go° elbow

45° elbow

3-1/4" x 12" 15ft.
3-1/4" x 10" 14ft.

90° elbow

3-1/4" xlO" 8ft.
3-1/4" x12" 9ft.

45° elbow

3-1/4" x 10" 33 ft.
3-1/4" x 12" 36ft.

90° fiat elbow

10" round transition

to 3-1/4" x 10" or

3-1/4" x 12" 9 ft.
3-1/4" x 10" or

3-1/4" x 12" to
10" round transition 6 ft.

10" round to 3-1/4" xlO" 16ft.
3-1/4" x 12" transition 13 ft.

90° elbow

3-1/4" xlO" 9ft.
3-1/4"x12"t o10" round 8ft.

transiti on 90° elbow

Round

wall cap
with damper

3-1/4" x 10" 24ft.
3-1/4" x 12" wall cap 26ft.

with damper

Sft.
1ft.

(per foot
length)

1ft.
(per foot

length)

8" Dia. 17 ft.

1O"Dia. 24 ft .

8" Dia. lOft.

10" Dia. 14ft .

8" Dia. 32 ft.

10" Dia.41 ft.

Round
roof cap

8" Dia. 44 ft.

10" Di a. 56 ft.

TotalDuct Run

For safety reasons, ducting should vent directly outdoors (not into an attic, underneath the house, into the

garage or into any enclosed space).

Keep duct runs as short and straight as possible.
Duct fittings (elbows and transitions) reduce air flow efficiency.

Back to back elbows and ,,S"turns give very poor delivery and are not recommended.
A short straight length of duct at the inlet of the remote blower gives the best delivery.
Transition to duct from the integral blower to remote duct transition as close as possible.

In order opreference, use:

1st. 10" round duct

2nd. 8round duct
3rd. 3-1/4" x 14" duct
4th. 7" round duct
5th. 3-1/4" x 10"duct
6th. 6" round duct

The use of flexible metal round duct should only be used when no other duct fitting exists. Limit use to short

lengths and do not crush when making corners.

I. Prepare duct and conduit cut outs, see figures

I and 2 as needed.

I Model 30" 36" 48"

Bottom of
Cabinet or

Soffit \

12"

--'_/ ' _ /C_-J_I-' / vertical conduit

Cabinet Front X 2-3/4" 4-9/16"10-9/16

O O _ Vertical

=J _' _ Discharge

o.t,o°

Rear
Wall

Figure 1

_Hood Width

CL

2. Assembly of the 10" transition:
The transition supplied with the hood mounts to

the top.
Do not install transition until hood is

fixed on cabinet or wall.

a. Place the transition piece over the hood

outlet and secure with 4 screws provided.
(Figure3)

b. Wrap all joints (metal transition and hood)

with duct tape for an airtight seal.

c. Remove tape holding damper.

Hood outlet

3_9!16, I

23-1/8"

Figure 2

Figure 3

11"

Transition

Screws (4)

Wall Mount Installation

Note: see below if cabinet installation is preferred

3. After the hood installation height has been
determined draw a horizontal line at a distance

above the cooktop equal to the desired hood
installation height plus 7- 1/2". See also Figure 4a.

4. Find the centerline of the cooktop. Draw a

vertical line along this centerline up to the hori-
zontal line drawn in step 1 and draw a vertical

line right and left at a distance of 12-5/8" to
determine the mounting Iocationofthe
mounting hooks shipped with the hood.

5. Fit two mounting hooks on the wall to hang the
hood through the provided slots (2 wall
anchors + 2 hooks + 2 screws 5x35).

6. Run 10" Duct, long enough to reach the

transition once the hood has been installed plus

1 1/2" inch to connect ductwork. Fix Duct to

transition with screws and seal withtape.

7. Remove 1 of 2 knockouts and install 1/2"
conduit connector in j-box.

8. Hang the hood and adjust its position through

the screws on the hooks.

9. Fix the hood to 4 additional point, 2 on

upperside, 2 on lower side (use 4 wall anchors
+ 4washers + 4 screws 5x35.

HOOD WIDTH DIM. "W" DIM. "K" DIM. "Z"

30" 29- I/8" 2- I/2" 7- 1/16"

36" 35-I/16" 2- I/2" 7-I/16"

48" 47- 1/16" 2- I/2" 7- 1/16"

Table 3

Figure 4a Side slot x 4

Knockouts
(junction Z

w

bottom fixing

screws locations

7 1/2' t

Square
slot

Center Hole

.Top

location

Cabinet Installation:

Note: See above if wall mount installation is preferred
Note: Distances on Table 3.3

Find the centerline of the cabinet bottom. Draw a line
along this centerline from rear to front of the cabinet.

See also Figure 4b.

4. Draw two lines, one at a K distance from thewall,

the other one at a Z distance from theprevious line.

Mark 4 points, two along each line at a distance of

halfW from the center line, to determine the screw

locations.

5. Fit 4 screws on cabinet bottom do not tighten

completely but leave a space of about 1/2" from
cabinet bottom surface and head screws.

6. Run 10" Duct, long enough to reach the transition
once the hood has been installed plus1 1/2" inch for

connect ductwork.

7. Remove 1 of 2 knockouts and install 1/2"conduit
connector in j-box.

8. Hang the hood on screws through side slots provided
on hood top.Tighten the four screws. Note: If possible

fix the hood on the wall at 4 additional point (2 on

upper side, 2 on Iowerside).

9. From the inside of the cabinet attach the transition
on upper outlet.

© ©

wj

Hook for wall i _ Screw for

/installation == cabinet

_'_n 25 ,::3/16" n _ bottom

_ i __j__ _'_. installation

°,, 12 5/8"J 12 5/8" T _Adjusting

71/2" I "__ screw

Figure 4b

Bottom of the Hood

K

Fix Duct to transition and seal with tape.

For both installation method-

10.Wiring the HOOD:

WARNING:

To Avoid Electrical Shock Hazard

Turn off power at the service

panel before wiring this unit.
120 VAC, 15 or 20 Amp circuit

required.

ELECTRICAL GROUNDING INSTRUCTIONS

THIS APPLIANCE IS FITTED WITH AN

ELECTRICAL JUNCTION BOX WITH 3

WIRES, ONE OF WHICH (GREEN/YELLOW)

SERVES TO GROUND THE APPLIANCE.

_ WA RNING:

TO PROTECT YOU AGAINST ELECTRIC SHOCK,
THE GREENAND YELLOW WIRE MUST BE

CONNECTEDTO THE GROUNDING WIRE IN
YOURHOME ELECTRICALSYSTEM,AND IT MUST

UNDERNO CIRCUNSTANCESBECUTORREMOVED.
Failure to do so can result in death or

electrical shock.

Power supply conduit

• Remove the j-box cover as shown in
Figure 5.

• If notalready done, install 1/2" conduit
connector in j-box.
Run black, white, and green wires (#14
AWG) according to the National Electrical

Code or CSA Standards and local codes and
ordinances.

Connect black, white, and green wires from
power supply to black, white, and green/
yellow wires in j-box respectively.

• Close j-box cover.

Final installation steps

11.Install grease filters, lamps and drip trays as
described in the Care & Use section of this

manual.
Note: Lamps are not supplied, use ONLY 120

Volt, S0 Watt (maximum) 50° halogen light

made fora GU10 base, suitable for use in
open luminarie.

Turn power on at service panel.

fJ["

From

control

panel

Figure 5

10

IMPORTANTES INSTRUCTIONS DE SI CURITI

VEUILLEZ LIRE ENTIEREMENT CES INSTRUCTIONS AVANT DE PROCI2DER DE

EUTILISATION DE VOTRE APPAREIL.

VEUlLLEZ LIRE ET CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

ATTENTiO

POUR REDUIRE LE RISQUE D'INCENDIE, DE
CHOC ELECTRIQUE OU DE BLESSURES,

VEUILLEZ OBSERVER LES INDICATIONS
SUIVANTES :

A.N'utiliser I'appareil que conformement aux
instructions du constructeur: ne passe

conformer aux instructions peut s'averer dangeu-
reux et annulet la garantie. Si vous avez des
questions, n'hesitez pas &prendre contact avec le

fabricant.

B.Avant toute intervention sur votre appareil,
mettez le bouton d'allumage en position OFE
Veillez &toujours debrancher le c&ble
d'alimentation electrique avant de proceder a.

toute reparation ou nettoyage de votre appareil.

Lorsqu'il n'est pas possible de debrancher le
c&ble d'alimentation electrique, veillez a installer
sur le tableau de commande (par exemple), une
signaletique d'avertissement bien visible, telle
qu'une etiquette de couleur rouge ou jaune

contenant des indications de securit&

C.Les Travaux d'installation de I'appareil, installa-

tion electrique inclue, doivent _tre realises par du

personnel qualifie, ceci de conformite avec les
normes et diverses reglementations en vigueur.

D.Afin d'eviter tout retour de fumees ou autres

vapeurs de cuisson, il est necessaire qu'il existe

un flux d'air suffisant passant au travers de la
hotte. Observez les instructions du fabricant de

votre appareil de cuisine (gaz ou electrique) tels

que ceux publies par la National Fire Protection
Association (NFPA), the American Society for
Heating, Refrigeration and Air conditioning
Engineers (ASHRAE), ainsi que la reglementa-

tion locale de votre lieu de residence (lieu ou est

utilise I'appareil).

E.Lorsque vous perforez ou effectuez une rainure
dans un mur, veillez &ne pas endommager
I'installation electrique, ainsi que tout autre
installation qui s'y trouve occulte.

ELesconduits de ventilations doivent toujours
aboutir &l'exterieur de votre residence.

ATTENTION
PRUDENCE
APPAREIL DESTINe: UNIQUEMENT .&.DES

FINS DE VENTILATION GENC:RALE EN
USAGE DOMESTIQUE. AFIN D'EVITER TOUT
RISQUE D'EXPLOSION, NE PAS UTILISER

POUR VENTILER OU EXTRAIRE DES
VAPEURS OU FUMEES PROVENANT DE

SUBSTANCES DANGEREUSES OU EXPLO-
SIVES.
PRUDENCE

Afin de reduire tout risque d'incendie et d'extraire
correctement les fumees et vapeurs, veillez a.

brancher les conduits de la hotte vers I'exterieur
de votre residence. Ne pas evacuer les fumees

et vapeurs de cuisine vers les colonnes s_hes,
les espaces existant entre deux murs, les
espaces sous plancher ou des greniers.

ATTENTION

POUR REDUIRE LE RISQUE D'INCENDIE,

LORS DE I'INSTALLATION DE CONDUITS DE

RACCORD EM ENT ET D' EXTRACTION,

N'UTILISER QUE DES CONDUITS METAL-
LIQUES.

Installer la hotte en suivant toutes les indications

et specifications necessaires et reglementaires.
ATTENTION

Afin d'eviter tout risque d'incendie ou de choc
electrique, ne pas utiliser cet appareil avec un
dispositif de programation ou de contr61e de la

vitesse de fonctionnement.

OPERATION

a.Ne jamais retirer les grilles d'ecoulement ou
les filtres &graisses.
Sans ces dispositifs, les ventilateurs peuvent
attraper au vol certaines parties de votre corps
(cheuveux, doigts) ou de vos v_tements.

Le fabricant decline toute responsabilite dans le
cas ou les instructions d'installation, entretien et

utilisation, fournies avec I'appareil ne seraient
pas observees.

Le fabricant decline egalement toute respon-
sabilite relative aux blessures produites &la suite
de negligences de la part de I'utilisateur et
signale que la garantie de I'appareil ne sera plus
valable dans le cas ou I'appareil n'est pas
correctement entretenu et/ou repar&

11

IMPORTANTES INSTRUCTIONS DE SECURITI:!:

VEUILLEZ LIRE ENTIEREMENT CES INSTRUCTIONS AVANT DE PROCC:DER

A EUTILISATION DE VOTRE APPAREIL.

VEUlLLEZ LIRE ET CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

Specifications pour I'installation elec-
trique

IMPORTANT

Observez toutes les normes et reglementation en
vigueur.

II est de la responsabilite du client :
De faire installer I'appareil par un electricien dument

qualifi&

De s'assurer que que I'installation electrique est
adpatee au branchement de I'appareil et qu'elle est
conforme a la reglementation electrique nationale

(National Electrical Code), ANSI/NFPA 70- latest
edition, ou CSA Standarts 022.1-94, Canadian

Electrical Code, part 1 et 022.2 No M91 -latest
edtion** ainsi que toute norme et reglementation locale

en vigueur.

Dans le cas ou la reglementation permette I'usage
d'une ligne de terre separee, et dans le cas ou

I'installation electrique du lieu le permet, il est neces-
saire d'avoir recours &un electricien qualifie afin qu'il
determine si le chemin de cabl&ge &la terre est

adequat.

Ne pas brancher laterre &une bouteille ou citerne de
gaz.

Veuillez faire verifier votre installation par un
electricien qualifie si vous n'_tes pas absolument sur
que le branchement &la terre de votre appareil est

correctement faite.

Ne pas brancher laterre &une bouteille ou une citerne
de gaz.
Veuillez consultez un technicien dement qualifie si
vous n'_tes pas set que la hotte est correctement

branchee &la terre.
Veillez &ne pas avoir de fusibles installes sur la ligne

d'alimentation neutre ou sur la ligne de terre

IMPORTANT

Conservez le present instructif pour votre
Inspecteur Local d'Electricit&
Les ills electriques avec lesquels la hotte sera
branchee au reseau electrique doivent _tre
uniquement composes de cuivre.

Eappareil devra _tre branche directement au
disjoncteur ou tableau de fusibles au moyen de
conduits electriques metalliques.

Le calibre des c&bles de branchement dolt

respecter les specifications de la norme - National

Electrical Code _,AINSI/NFA70 -latest edition*,
ou de la CSA** Sandarts C 22 1-94, Ca nadian

Electrical Code Part 1 and C22.2 No 0-M91 -

latest edition, ansi que toutes les normes et

reglementations en vigueur.

II est necessaire d'installer des connexions de
conduits conformes aux normes A UL ou CSA

chaque extremite du branchement (au niveau de

I'appareil et au niveau de la boffe de connexion).

(Vous pouvez obtenir des copies des standarts et

normes electriques ci-dessu mentionnes aupres
de:

*National Fire Protection Association, Batterymarch Park
Quincy, Massachussets 02269

**CSA International 8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575.)

12

Pi ces fournies avec votre hotte.

• Cloche de hotte avec ventilateurs pre-installes.

• Filtres &graisses.

• Grille d'ecoulement.

• Molettes de fixation des grilles d'ecoulement et boutons
en plastique.

• Une connexion de ventilation ronde.

• Manuels d'installation et d'entretien.

• Un Sachet d'accessoires contenant:

• 4 rondelles.

• 6 chevilles.

• 2 crochets avec visse reglables.

•6 visses 5x35.

•4 visses 2,9,6,5, pour connexion

Accessoires optionnels
Couvre-conduits

Un kit de recyclage d'air sans conduit est
disponible pour le modele HPWB30

Pi ces non fournies avec votre

hotte •

•Joint de conduit.

•Conduit de 1/2".

•Ecrous de connexion electrique.

•Agrafes / fixations de c&blage electrique

ATTENTION: Les lampes ne sont pas fournies,

UTILISER UNIQUEMENT des lampes hallogenes de

120 VOLTS d'une puissance de 50 Watts (maximum)
&50 degres ou &base GU10, adaptee &l'utilisation en

luminaire ouvert.

•4 visses •10 &bois &t_te fraisee pour installation sur le

fond d'un meuble.

Outils necessaires :

•Tournevis plat et tounevis de type Philips.

•Crayon et decimetre (un metre).

•Pinces coupantes pour metal (pour certaines t&ches)

•Une perceuse electrique

•Une Scie (scie sauteuse ou de type trou de serrure).

•Des pinces

•Un niveau

•Un burin

•Du ruban isolant

•Une lampe electrique

•Une pince &denuder les c&bles

•Des lunettes de securite

•Des gants

•Une echelle

iNSTALLATiON DE LA HOTTE

•Pour obtenir un maximum d'efficacite en extrac-
tion de fumees et vapeurs de cuisson, utiliser un

conduit le plus droit possible, avec le minimum
de coudes et autre type de connexions
possibles.

_PRUDENCE •ventiler uniquement vers

I'exterieur du b&timent.

•11faut une personne pour realiser I'installation.

•11faut en moyenne 2 heures pour realiser
I'installation (sans compter les ajustements qu'il
peut falloir realiser au niveau du mur ou du
meuble, ni I'installation des conduits d'evacuation
ou celle des conduits electriques qui permettront
le raccordement au reseau electrique principal).

Etapes de rinstallation :

•11faut compter 11 etapes d'installation quelque
soit la methode envisagee: sur mur ou sur

meuble.

•lLappareil est accompagne de visses et de
chevilles adaptees &la plupart des surfaces
possibles d'installation, nenamoins, veuillez
consulter un technicien ou insstallateur qualifie
afin de verifier leur adequation &votre surface

•Ne pas utiliser de conduit d'evacuation

flexibles.

•BASSES TEMPERATURES: II est recom-
mande d'installer un reducteur de connexion

supplementaire, afin de reduire les eventuels
retours d'air ainsi qu'un amortisseur thermique
non metallique (joint non metallique au niveau
des reducteurs et connexions) afin de
minimiser I'echange de temperature

interieure/exterieure. Le reducteur devra _tre
installe du c6te - exterieur _,de I'amortisseur

thermique, lequel dolt se trouver le plus proche

possible du point ou le conduit d'evacuation
entre dans la zone chauffee de la maison.

• Systemes de ventilation : La reglementation
en vigueur dans votre lieu de residence peut
exiger I'utilisation de systeme de ventilation
residentiel additionnel Iorsque vous utilisez
des appareils de ventilation/extraction d'air qui
requierent I'installation de conduits
d'evacuation et dont la puissance est superi-
eure aux specifications CFM de courants d'air.
Les normes et specifications CFM varient

selon le lieu de residence : consultez votre
professionnel HVACpour connaftre les normes

et specifications applicables &votre lieu de
residence.

13

Installation typique

La hauteur entre le plan de travail de votre cuisine et la ligne inferieure de la hotte soit osciller entre 24 et 30

pouces.

II n'est pas recomande d'utiliser ce type de hotte aspirante au-dessus d'un grill d'interieur.

1.Choisissez le type de ventilation desiree.
La hotte a ete con(_ue pour _tre utilisee directement en extraction verticale tel que decrit sur la figure ci-dessous.
Note: voir egalement Fig. 1-2-3 pour la preparation de I'installation sur meuble.
Installez un conduit de 1/2 pouces &partir du panneau de service et suffisement long pour arriver jusqu'&la hotte
une fois installee. ILalimentation electrique dolt correspondre aus specifications suivantes : 120 V AC, 60 Hz. 15 ou

20 A.

Exemples de possibles types d'extraction/evacuation

Plafond

Transition

Ventilateur

D6flecteurr

Lain

Hotte

Transition

Ventilateur

*Flitre &charbon

filtre

Plafond

Lampe

\

Hotte

1

30" a 36"

filtre

*Accessoire optionnel - kit de recyclage d'air sans conduit.
*Uniquement pour module 30 pouces.

14

Ajustage/dimensions

[ tiliscz (c tableau potlr (alculcz

los dimei_sions lllaXitlltllll
autoIisdes pore la connexion (lc

la houc a l'extdiieui.

Nota : nc pas (lcpasscr los
dquix alen(es dc (limcnsions

maximalc autoiisdes.
Loilgtletlr maximalc (lc con(hlits

autorisdc l)OtlI cc type (lc hottcs :

150 picds.

Coll(luits t]cxiblcs :
Si _ous utilisez des conduits cn

mdtal tlcxiblc, lc conduit
metallique doit dtre souple, droit
et le phls (ldplid/dtendu possible.

NE PAS [ TILISER I)E
CONI)[ IT EN PIASTIQ[ E

FLEXIBLE.

1O" fond

a 8" fond 5 ft.

1ft.

Rond droit (par pied de long)

3-1/4" x 12 " (par pied de long)

3-1/4" x 10" 1 ft.

droit

(_ coude de connexion 8" Dia. 17 ft.

(_ coude de connexion 8" Dia. lOft.

90° 10" Dia. 24 ft .

45° 10" Dia, 14ft,

3-1/4" x 10" 14ft.
3-1/4" x 12" 15ft.

coude 90 °

Note :Tout syst&me de ventilation domes-

tique, tel qu'une hotte aspirante peut
interrompre le cours normal de la

combustion de I'air ainsi que la ventilation

naturelle que demandent des installations

telles que des chemin6es - _ bois ou _ gaz
ou encore les chemin6es de chauffe-eau.

Afin de minimiser les risques d'interruption
de la ventilation de ces syst&mes, suivez les

recommandations de s6curit6 et installa-

tion du fabricant ainsi que les normes et

r6glementation tels que celles publi6es
parla NFPA et la ASHRAE.

*Ces hottes sont fournies
avec des
connexions/transitions

rondes de 10 pouces. II
vous faudra vous procurez

sur votre lieu de
residence toute connexion
ou reducteur nec6ssaire

pour effectuer I'adaptation

des conduits d'autres

dimensions.

Note:

la sortie qui setrouve sur le
dessusde la hotte est de

8-1/8 pouce x(par) 8 pouces

(_ 3-1/4" xlO" 8ft.

[_!_ transition ronde 10"

[_a_l_ 3-1/4" x 10" o

_ Connexion ronde de 16 ft.

[_ 3-1/4" xlO" 9ft.

(_ Calotte murale 8" Dia. 32 ft.

3-1/4" x12" 9ft.

coude 45 °

3-1/4" x 10" 33 ft.
3-1/4" x 12" 36ft.

coude plan 90°

de3-1/4" x 10" o

3-1/4" x 12" 9 ft.

3-1/4" x 12" a
I0" 6ft.

10"3-1/4" x 10" 13ft.
coude 90 ° de 3-1/4" x 12"

transitions

3-1/4" x 12" o 8ft.

fond de 10"

coude de 90°

ronde avec att#nuateur. 10" D ia. 41 ft.

Calotte murale

ronde avec att_nuateur de

3-1/4" x 10" 26ft.
3-1/4" x 12"

Calotte ronde pour le toit.

24 ft.

15

Ducto Total

Pour des raisons de securit& I'exactration des fumees et vapeurs de cuisson dolt se faire directement vers I'exterieur
du b&timent. Ne pas evacuer les fumees et vapeurs de cuisine vers les colonnes s_hes, les espaces existant entre
deux murs, les espaces sous plancher ou des greniers.

Faites en sorte que les conduits soit aussi court et droits que possible.

Les connexions et reducteurs de taille de conduit, reduise le volume d'air qui est evacu&

Les coudes de connexions en zizag ainsi que les connexions en S rendent I'extraction de fumees et vapeurs de
cuisson peu efficace et ne sont pas recommandees pour ce type de hotte aspirante.

Par odre de preference decroissante utilisez:
Un bout de conduit, court et droit juste au niveau de I'entree d'air du ventilateur, permet d'obtenir les meilleurs
resultats.

II est recommande que le passage du conduit au ventilateur se fasse le plus pres possible de I'entree de la hotte.

1.conduit rond de 10 pouces

2.conduit rond de 8 pouces

3.conduit de 3-1/4 x 14 pouces

4.conduit ronde de 7 pouces

5.conduit de 3-1/4 x 10 pouces

6.conduit rond de 6 pouces

N'utilisez de conduit metallique flexible que dans le cas oO il n'y aurait aucun autre type de conduit
metallique disponible. Limitez son utilisaton &de courtes distances et veillez &ne pas I'ecraser Iorque

vous formerez un coude ou un coin.

1. Decoupez les conduits aux mesures appropirees pour votre
installation..

2.Montez/assemblez les connexion/transition de 10
pouces: la connexion qui est fournie avec la hotte doit _tre

installe sur le dessus.
Ne pas installez cette connexion avant d'avoir fixe la hotte

sur lemur ou le meuble auquel elle est destinee.

a.Montez la connexion/transition sur la sortie d'air de la

hotte et fixee-la au moyen des 4 visses qui sont fournies.
(Figure 3).
b.Envellopez tousles joints (tansition metallique et hotte)

avec du ruban isolant de telle faqon qu'il n'y ait pas de fuite
d'air &ce niveau.

c.Retirer le ruban qui tient I'attenuateur.

Dessous du cabinet

12"

1

I Model 30" 36" 48"

Devant du cabinet X 2-3/4" 4-9/16" 10-9/16'

/

O I O " ' D_chatge vetticale

\ --i

± _ - -- option helle de 1-1/2 pouces

Mur atriete

Figure 1

Figure 2

CL

Sortie de la hotte.

latgeur de la hotte,

Figure 3

11"

Transition.

23-1/8"

Visses (4)

16

INSTALLATION SUR MUR

Veuillez consulter ci-dessous, le type d'installation
que vous preferez.

3.Apr6s avoir d6termin6 aquelle hauteur vous installerez la

hotte, tracez une ligne horizontal au-dessus des plaques de

cuissons, aune distance qui soit egale ala hauteur
d'installation de la hotte plus 7-1/2 pouces. Voir 6galement la
figure 4a.

4.1dentifiez le centre des plaque de cuissons et tirez une ligne
verticale depuis les plaques jusqu'&la ligne horizontale que

vous venez de tracer. Puis tracez une ligne verticale adroite et
agauche de la ligne centrale, jusqu'&une distance de 12-5/8
pouces, de telle fa£:on que vous puissiez d6terminer

I'emplacement des crochets qui sont fournis avec I'appareil.

5.Mettez deux crochets de montage sur lemur pour accrocher
la hotte au moyen des emplacements prevus acet effet sur

I'appareil (2 chevilles, 2 crochets de montage et deux visses

5x35).

6.1nstallez le conduit de 10 pouces, de telle sorte qu'il soit

suffisement long pour se brancher sur la connexion une fois la

hotte install6e. Rajoutez 1 1/_poucesde plus ala Iongueur du

conduit afin de permettre le raccordement. Assurez le
branchement &l'aide des visses et scellez-le avec de ruban

isolant.

7.Retirez un des deux tampons tel qu'indiqu_ sur la figure 4a

et installez le connecteur du conduit de1/2 pouces ala bofte
de jonction.

8. Placez la hotte sur les crochets qui sont dans lemur et

ajustez sa position gr&ce aux visses de reglage des crochets.

9.Accrochez la hotte al'aide des 4 autres emplacements

prevus acet effet : 2 sur le dessus et 2 sur la partie inferieure

(utilisez 4 chevilles, 4 rondelles et 4 visses 5x35).

largeurdel'apparell. DIM. "W" DIM. "K" DIM. "Z"

30" 29- 1/8" 2- 1/2" 7- 1/16"

36" 35- 1/16" 2- I/2" 7- 1/16"

48" 47- 1/16" 2- 1/2" 7- 1/16"

Table 3

emplacements lat4raux

Figure 4a

Tampons

7 1/2' t

W

_Z

emplacement
des visses

sup4rieures.

emplacement carr4

emplacement de fixation
des visses inf4rieures.

INSTALLATION SUR MEUBLE:

Nota: euillez consultez les distance sur la table 3.3

Trouvez la ligne centrale du fond du meuble et tirez un trait
tout au long de cette ligne, depuis I'arriere jusqu'&l'avant du

cabinet. Voir aussi la figure 4b.

4.Tracez deux lignes, I'une &une distance K du mur, et I'autre
&une distance Z de la ligne que vous venez de tracer.
Marquez 4 points, deux sur chaque ligne &une distance de la

moiti6 de W &partir de la ligne central, afin de determiner
I'emplacement des visses.

5.1nstallez 4 visses sur le fond du cabinet sans les serrez,
en laissant un espace d'&peu pr6s 1/_oouceentre le fond du

meuble et la t_te des visses.

6.1nstallez le conduit de 10 pouces, de telle sorte qu'il soit
suffisement long pour se brancher sur la connexion une fois
la hotte install6e. Rajoutez 1 Y_oouces de plus &la Iongueur
du conduit afin de permettre le raccordement.

7.Retirez un des deux tampons tel qu'indiqu_ sur la figure 4a
et installez le connecteur du conduit de1/2 pouces &la bofte

de jonction.

8.Accrochez I'appareil &l'aide des emplacements lateraux
prevus &cet effet sur le dessus de la hotte: Serrez les 4
visses. Nota : si possible fixez la hotte sur le mur avec 4

point suppl6mentaires : 2 sur le dessus et 2 sur la partie
inferieure.

9.Depuis I'interieur du meuble, raccordez la
connexion/transition sur la sortie sup6rieure.

crochet

d'installatio ==

/ n murale, i

_'_n 25 ,:3116" i'll _

7

Figure 4b

\ Visses pour

I'installation sur
meuble.

fond de I'appareil.

_K

17

10.Fixez le conduit au connecteur et scellez-le avec du
ruban isolan

_ ATTENTION Risque d'accident electrique.

Precaution : Mettez I'interrupteur de marche sur OFF
avant de brancher cet appareil au reseau d'alimentation. II
est necessaire de disposer d'un circuit d'alimentation de

120 V AC, 15 ou 20Amp.

INSTRUCTIONS DE MISE .&.LA TERRE

Cet appareil est equipee d'une bofte de
jonction/connexion electrique &trois ills, dont I'un (le
jaune-vert) s'utilise pour la mise 9.1aterre de I'appareil afin
de vous protegez d'eventuels chocs electriques. Le c&ble
jaune-vert dolt _tre branche 9.1aligne de terre de

I'installation electrique de votre maison et ne dolt sous
aucun pretexte _tre coupe ou elimin&

Le fait de ne pas observer ces recomandations peut
avoir pour consequences des chocs electriques ou

m6me la mort.

•Retirez le couvercle de la bofte de jonction / connexion
tel que le montre la figure 5.
oDans le cas ou vous ne I'auriez pas encore fait, installez

le connecteur du conduit de _/_poucessur cette bofte.
oPassez les c&bles noirs, blancs et vert (14 AWG) selon

les specifications du National Electrical Code ou CSA
Standarts ainsi qu'en accord avec les normes et regle-

mentations locales.
oBranchez respectivement les trois c&bles d'alimentation

aux c&bles de la m_me couleur qui se trouvent dans la
bofte de jonction/connexion.
oRefermez la bofte de jonction/connexion.

conduit d'energie

fJT_

partir du

panneau de

contr61e

Derniere etape d'installation

Installez les filtres 9.graisses, les lampes, les grilles
d'ecoulement tel que decrit au chapitre Utilisation et

Entretien de ce manuel.

Nota : Les lampes ne sont pas fournies, UTILISER

UNIQUEMENT des lampes hallogenes de 120 VOLTS
d'une puissance de 50 Watts (maximum) 9.50 degres ou 9.
base GU10, adaptee 9.1'utilisation en luminaire ouvert.

Mettez en service I'appareil en utilisant le panneau de
commande.

Verifiez le fonctionnement de la hotte.

Figure 5: Power supply conduit: conduit de connexion au

reseau.

From control panel: en provenance du panneau de
contr61e.

Figura 5

18

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Lea todas las instrucciones antes de utilizar el dispositivo.

LEA Y GUARDE ESTAS INSTRUOOIONES

ADVERTE ClA

PARA REDUCIR EL RIESGO DE INCENDIO,
DESCARGA ELECTRICA, O DANO A PERSO-
NAS, OBSERVE LO SIGUIENTE:

A. Utilice esta unidad solamente en la forma

especificada por el fabricante. Si tiene preguntas
contacte al fabricante.

B. Antes de dar mantenimiento o limpiar la
unidad, apague el interruptor en el panel de
control y asegure el panel de servicio para evitar
que el interruptor sea encendido accidental-
mente. Si el panel de servicio no puede set
asegurado coloque una gran advertencia, tal
como una etiqueta, en el panel de servicio..
C. El trabajo de instalaci6n y el cableado
electrico deben set hechos por persona(s)
calificada(s) de acuerdo con todos los c6digos y
estandares aplicables, incluyendo las relaciona-

das a incendios.
D. Se requiere suficiente aire para una com-

busti6n apropiada y exhalaci6n de gases a

traves del escape (chimenea) o equipo de

quema de combustible para prevenir regresos.
Siga la gu[a de los fabricantes del equipo de
calentamiento y los estandares de seguridad

tales como los publicados en la Asociaci6n

Nacional de Protecci6n del Fuego. (NFPA), la
Sociedad Americana de Ingenieros en Calenta-
miento, Refrigeraci6n y Aire Acondicionado
(ASHRAE), y las autoridades locales.
E. Cuando corte o haga agujeros en la pared o el

techo, no daSe el cableado electrico y otros

dispositivos escondidos.
F. Los sistemas conductuales deben siempre
dirigirse al exterior.

PRECAUClON
PARA VENTILACION GENERAL SOLA-
MENTE. NO UTILICE MATERIALES O

VAPORES EXPLOSIVOS O PELIGROSOS.

PRECAUCI()N

Para reducir el riesgo de incendio y exhalar el
aire propiamente, asegQrese de enviar los ductos
de aire al exterior- no hacia dentro de las pare-
des, techos, a.ticos, espacios sin uso o garajes.

ADVERTENClA

PARA REDUClR EL RIEGO DE FUEGO,

UTILIOE SOLO DUCTOS DE METAL.

Instale esta campana de acuerdo a todos los

requerimientos especificados.
ADVERTENClA

Para reducir el riesgo de fuego o descarga

electrica, no use esta campana con ningQn
aparato de control de estado de velocidad

extemo.

OPERACI()N
a. Siempre deje las parrillas de seguridad y los

filtros en su lugar.

Sin estos componentes, los ventiladores en
operaci6n pudieran atrapar pelo, dedos y trapos

sueltos.

Los fabricantes se deslindan de toda responsabi-

lidad en caso de falla al observar las instruccio-

nes dadas aqu[ para la instalaci6n, manten-

imiento y uso adecuado del producto. El fabri-
cante tambien se deslinda de toda responsabili-
dad por daSo debido a negligencia y la garantia
de la unidad expira automaticamente debido a

mantenimiento inadecuado.

Esta unJdad estA fabrJcada para uso interior solamente. No utJlJceesta unJdad en el exterior

19

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ReadAll Instructions Before Using the Appliance.

READAND SAVETHESEINSTRUCTIONS

Requerimientos electricos
IMPORTANTE

Observe todos los c6digos y mandates en

USO.

Es responsabilidad del cliente:

Contactar un instalador electrico calificado.

Para asegurar que la instalaci6n electrica es

adecuada yen conformidad con el C6digo

Electrico Nacional, ANSl/NFPA 70

ultima edici6n*, o Estandares CSA

C22.1-94, C6digo Electrico Canadiense,

Parte 1 y C22.2 No.0-M91 - ultima edici6n **

y todos los c6digos y ordenanzas locales.

Si los c6digos Io permiten y un cable de

aseguramiento separado es utilizado,

Se recomienda que un electricista calificado,

determine si el camino a tierra es adecuado.

No haga tierra a un tube de gas.

Cheque con un electricista calificado si usted

no esta seguro si la campana esta propia-
mente instalada.

No tenga un fusible en el circuito neutral o

tierra.

IMPORTANTE

Guarde las instrucciones de instalaci6n
para use del inspector electrico.

La campana debe ser conectada solamente

con cable de cobre.

La campana debe ser conectada directa-
mente a la caja de desconexi6n (o interrup-

ter del circuito) a traves de conductos elec-
trices de metal.

Las medidas del cable deben de confer-
marse a los requerimientos del C6digo

Electrico Nacional ANSI/NFPA 70 --01tima
edici6n*, o Estandares CSA C22.1-94,
C6digo Electrico Canadiense, Parte 1 y
C22.2 No.0-M91 - ultima edici6n ** y todos

los c6digos y ordenanzas locales.

A U.L.- o C.S.A.- Un conector debe ser

provisto en cada terminal del conducto de la

fuente de alimentaci6n (en la campana yen

la caja de uniones).
Come referencia se puede consultar:

* National Fire Protection Association Batterymarch
Park

Quincy, Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road
Cleveland, Ohio 44131-5575

2O

Partes

• Ensamblaje de Campana con extractores ya
instalados

• Filtros de grasa

• Bandejas de goteo

• Instrucciones de uso / cuidado e instalaci6n

• Bolsas a la medida con:

• Sujetadores de las Bandejas de goteo y

arandelas de plastico y perillas
4 Arandelas

6 anclas de pared
2 Ganchos con la regulaci6n de tornillos

6 Tornillos 5X35
4 tornillos para la transici6n 2,9,6,5

Accesorios opcionales

Cubiertas de ductos
Kit de recirculaci6n disponible solo para el

modelo HPWB30.

Incluidas

con su Campana

Partes no incluidas en su campana

• Cinta de ducto

• 1/2" Conductor

• Cables

• Ductos redondos

• Abrazaderas
_ PRECAUCI6N! Los focos no se

proveen, use SOLO luz de hal6geno de 120 Volt, 50
Watt (maximo) 50° o una base GU10,
Adecuada para uso en iluminaci6n abierta..

• 4 tornillos de madera #10 para instalaci6n abajo de

un gabinete.

• Herramientas requeridas

• Navaja y desarmador Phillips

• Lapiz y cinta de medir

• Tijeras de metal (en algunas aplicaciones)

• Taladro electrico

• Serrucho

• Tenazas

• Nivel

• Resanador

• Lampara

• Cable

• Anteojos de seguridad

• Guantes

• Escalera

INSTALANDO LA CAlVIPANA

• Para una mayor expulsi6n de aire, utilice
conductos rectos o menos codos como sea

posible.

PRECAUClON: Ventile la unidad hacia

afuera de edificios solamente.

• Se requiere una persona para instalaci6n.
En promedio se requieren 2 horas para la

instalaci6n (sin considerar cortes necesarios en
la pared o el gabinete, instalaci6n de ductos,
conexiones electricas o conductuales).

Pasos de instalacion:

11 pasos de instalaci6n se requieren para

ambos metodos de instalaci6n

Pasos para instalaci6n en la pared o en un

gabinete:

• La campana se ajusta con tornillos y anclas

aplicables a cualquier superficie, consulte un
instalador calificado, cheque si se adecQan
perfectamente a su pared/gabinete.

• No utilice ductos flexibles

• Instalaciones en CLIMA FRIO deben tenet
un amortiguador adicional para minimizar el

regreso de aire fr[o y un freno t@mico no
metalico para minimizar la conducci6n de

temperaturas exteriores como parte del trabajo

de conducci6n. El amortiguador debe estar de
lado del aire frio del freno t@mico. El freno

debe estar tan pegado como sea posible a
donde el conducto entra a la porci6n calen-

tada de la casa.

•Aire tratado: C6digos de construcci6n local
pueden requerir el uso de Aire tratado cuando
se utilice Sistemas de ventilaci6n mayores a
los especificados en el CFM.
El CFM especificado varia de Iocalidad en

Iocalidad.
Consulte su especialista en HVAC para

requerimientos especificos en su Area.

21

• Instalaci6n fipica

La altura del mostrador a la base de la campana es de 24" a 30':
No se recomienda usar estas campanas en asadores.

1. Escoja opciones de ventilaci6n
La campana esta diseffada para utilizarse en descargas verticales como se muestra abajo.

Nota: ver tambien la Fig. 1-2-3 para la preparaci6n del gabinete.

Instale un conducto de 1/2" desde el panel de servicio Io suficientemente largo para alcanzar la campana una

vez que se ha instalado. La energia debe ser de 120 V AC, 60Hz. 15 o 20 A.

Techo

_Deflector

L_im

Cam

]

30" a 36"

Ejemplos de posible intalacion.

Ductos Redondos.

Transition

Blower

_Filtros de Carb6n.

Filter

Techo

Limpara

\

Campana

Filtros de Carb6n

36"

Transid6n

Extractor.

Filter

Accesorio opcional - Kit de recirculaci6n
Solamente para el modelo de 30"

22

AJUSTES DE DUCTOS

Itilkc csta tabla para computar

los largos posiblcs m;_ximos quc
_an ha(ia el exterior.

/I/ota: No exceda los las equivalen-
cias en largos m_ximos permiti-

das.

Largo m_ximo recomendado para

estas campanas: 150 pies.

Acerca tie <luctos flexible:
Si se utiliza metal flexible, todos los
valorcs cqui_alentes cn pies cn la
labia tle|)cn set duplicados. E1ducto

de lnetal flexible de|)e ser recto y

liso y extcll(]CFSC t;llltO COlllO SCa
t)osible.

NO utilicc (hlctos tic t)lSstico

flexible.

Nota: Cualquier sistema de ventilaci6n en

casa, tales como las campanas, puede
interrumpir el flujo correcto de aire de
combusti6n y exhalaci6n requerido por
chimeneas, estufas de gas, calentadores de
agua de gas y otros sistemas ventilados

naturalmente. Para minimizar la posibili-
dad de interrupci6n de tales sistemas
ventilados naturalmente, siga las instruc-

ciones del fabricante o los est_ndares de
seguridad tales como los publicados por

NFPA y ASHRAE.

%as campanas se suplen
con una transici6n redonda

de 10"

Una transici6n se requiere

para otras medidas.

Nora:

La salida en la parte alta de
la campana es de 1/8"x 8".

%

lO"redondo

a8"redondo

Redondo,

recto

3-1/4" x 10"
3-1/4" x 12 "

recto

codo 90 °

codo 45 °

3-1/4" x 12"
3-1/4" x 10"

codo90 °

3-1/4" x 10"
3-1/4" x12"

codo 45 °

3-1/4" x 10"
3-1/4" x 12"

codo piano 90°

transici6n redonda 10"

de3-1/4" x 10" o

3-1/4" x 12"
3-1/4" x 10" o

3-1/4" x 12" a
10"

transici6n redonda de

10"3-1/4" x 10"
codo 90° de 3-1/4" x 12"

transiciones de

3-1/4" x 10"
3-1/4" x 12" o

redonda de 10"

codo de 90 °

Cubierta de pared
con amortiguador

Cubierta de pared
con amortiguador de

3-1/4" x 10"
3-1/4" x 12"

Cubierta de techo.

5ft.
1ft.

(por pie de largo)

1ft.

(por pie de largo)

8" Dia. 17 ft.

10" Dia. 24 ft .

8" Dia. 10ft.
10" Dia. 14ft.

15ft.
14ft.

8ft.
9ft.

33ft.
36ft.

9ft.

6ft.

16ft.
13ft.

9ft.
8ft.

8" Dia. 32 ft.

10" Dia.41 ft.

24ft.
26 ft.

23

Ducto Total

Por razones de seguridad, los ductos deben ser ventilados directamente al exterior (no hacia un atico, debajo de
la casa, hacia el garage o cualquier espacio cerrado).
Mantenga los ductos tan cortos y rectos como sea posible.
Los aditamentos al ducto (codos y transiciones) reducen la eficiencia del flujo de aire.
Los codos traseros y "S" tienen un desempeSo muy pobre y no son recomendados. Los ductos rectos a la
entrada del extractor ofrecen el mejor resultado.
Una transici6n al ducto desde el extractor integral o una transici6n remota al ducto tan cercana al tubo aspersor

como sea posible es mejor.

En orden de preferencia, utilice:

1to. ducto redondo delO"
2do. ducto redondo de 8"
3to. ducto 3-1/4" x 14"
4to. ducto redondo de 7"
5to. ducto de 3-1/4" x I0"
6to. ducto redondo de 6"

El uso de metal flexible redondo puede set utilizado solamente cuando no exista otto ducto. Limite su

uso a medidas codas y no aplaste en las esquinas.

1. Prepare el ducto y los cortes de conducci6n, vea las figuras
1 y 2 si es necesario.

I Model 30" 36" 48"

Frente de gabinete X 2-3/4" 4-9/16" 10-9/16'

Fondo de gabinete

12"

, (_ - -- # diamet,o, para opci6n

CL

Ancho de Campana

Figura 1

b4,8o,,,,o,os0o,,,20o

2.Ensamble de la transici6n de 10":
La transici6n provista con la campana se coloca encima de

la parte de arriba de esta.
No instale la transici6n hasta que la campana haya sido

fijada en el gabinete.

a. Coloque la pieza de transici6n sobre la salida de la
campana y asegOrela con 4 tornillos provistos.(Figura 3)

b. Envuelva todas las uniones (transici6n metalica y

campana) con cinta selladora para un sellado a prueba de
aire.

c. Remueva la cinta que sostiene el amortiguador.

salida de la cam

3_9!16, I

23-1/8"

Figura 2

Figura 3

11"

Transici6n

Tornillos (4)

24

Instalacion a pared

Nota: vea abajo si se prefiere instalacion en
gabinete.

3. Despues que la altura de la instalaci6n de la
campana ha sido establecida dibuje una I[nea hori-

zontal a una distancia sobre la cubierta de la estufa
igual a la altura deseada de la instalaci6n de la

campana mas 7- 1/2". Vea Figura 4a.

4.Encuentre la linea media de la cubierta de la estufa.
Dibuje una linea vertical a Io largo de esta linea

central hacia la I[nea horizontal dibujada en el paso 1
y dibuje una I[nea vertical a la izquierda y derecha a
una distancia de 12-5/8" para determinar la local-
izaci6n de los ganchos de montaje enviados con la

campana.

5.Coloque dos ganchos sobre la pared para colgar la
campana a traves de las ranuras proporcionadas (2
anclas de pared + 2 ganchos + 2 tornillos5x35).

6. Colocque el ducto de 10", Io suficientemente largo
para alcanzar la transici6n una vez que la campana
ha sido instalada mas 1 1/2" pulgadas para conectar
al ducto. Fije el ducto a la transici6n con tomillos y con

cinta de sellado.

7.Remueva 1 o 2 terminaciones e instale un conector
de 1/2" en la caja de conexi6n

8.Cuelgue la campana y ajuste su posici6n a traves
de los tornillos en los ganchos.

9.Fije la campana en 4 puntos adicionales, 2 en la
parte de arriba, 2 en la parte de abajo (utilice 2 anclas
de pared + 4 arandelas + 4 tornillos 5x35).

ANCHODECAMPANADIM. "W" DIM. "K" DIM. "Z"

Tabla 3

Figura 4a

ori.fici.os para ..

caJa ae conexlon

7 1/2' t

30" 29 - 1/8" 2 - 1/2" 7 - 1/16"

36" 35- 1/16" 2- I/2" 7- 1/16"

48" 47- 1/16" 2- I/2" 7- 1/16"

Slots

laterales x4

W

tornillos

inferiores.

TornilJos

ranuras
cuadrados.

centro

Instalacion en gabinete:

Nota: vea arriba si se prefiere instalacion montada
en la pared

Nota: distancias en la Tabla 3.3.

Encuentre la linea central de la parte baja del gabinete.
Dibuje una linea a Io largo de esta linea central de atras
hacia adelante del gabinete.
Vea tambien la Figura 4b.

4.Dibuje dos lineas, una a una distancia K de la pared y
la otra a una distancia Z de la linea previa.
Marque 4 puntos, dos a Io largo de cada linea a una
distancia de la mitad de W de la linea central, para
determinar las posiciones de los tornillos.

5.Coloque 4 tomillos en la parte baja del gabinete sin
apretar completamente pero deje espacio de aproxima-
damente 1/2" de la parte baja de la superficie del
gabinete y los tornillos.

6. Coloque el ducto de 10",Io suficientemente largo para
alcanzar la transici6n una vez que la campana ha sido
instalada mas 1 1/2" pulgadas para conectar el ducto.
Quite 1 de los 2 pivotes e instale el conector de 1/2" en
la caja de conexi6n.

8. Cuelgue la campana en los tornillos por las ranuras
laterales provistas en Io alto de la campana. Apriete los
cuatro tornillos. Nota: Si es posible fije la campana en
cuatro puntos adicionales (2 en la parte de arriba, 2 en
la parte de abajo).

9. De adentro del gabinete fije la transici6n en la salida
de arriba.

Fije el ducto a la transici6n y selle con cinta.

25

Gancho \ Tornillo de

para == intalacion a

^ / mstalacion j _ fondo de
_-_ a pared. 25:3116" _,_ gabinete

_, ._._12 5/8"J 12 5/8"--_ _Tornillo de

/ I/Z" I I .... ;,._-

elL ajuste.

Fondo de gabinete.

Figura 4b

K

Para ambos metodos de instalacion:

10.Cableado de la CAMPANA:
_ ADVERTENCIA:

Para Evitar un Choque Electrico

apague la fuente de poder en el panel de servicio antes
de cablear esta unidad.

Circuito requerido 120 VAC, 15 o 20 Amp

INSTRUCCIONES PARA TIERRA ELECTRICA

ESTE EQUIPO ESTA SUPLEMENTADO CON UNA CAJA
ELECTRICA CON 3 CABLES, UNO DE LOS CUALES
(VERDE/AMARILLO) SIRVE PARA HACER TIERRA.

_lb ADVERTENCIA:

PARA PROTEGERLE CONTRA DESCARGAS ELECTRI-

CAS, ESTE DEBE SER CONECTADO AL CABLE
TIERRA DE SU SISTEMA ELECTRICO CASERO, Y NO

DEBE SER REMOVIDO O CORTADO BAJO NINGUNA

CI RCUNSTANCIA.

Cable de

energia

Una falla al hacer estas acciones puede resultar en

muerte o descarga electrica.

• Quite la cubierta de la caja-j como se muestra en la
Figura 5.

• Si no se ha hecho, instale un conector conductual de
1/2" en la caja-j.

• Coloque los cables negro, blanco y verde (#14 AWG) de

acuerdo al C6digo Electrico Nacional o los estandares
CSA y c6digos y ordenamientos locales.

• Conecte los cables negro, blanco y verde de la fuente de

poder a los cables negro, blanco y verde/amarillo en la
caja-j respectivamente.

• Cierre la cubierta de la caja-j.
Pasos finales de instalaci6n

11.Instale los filtros de grasa, la.mparas y bandejas de

goteo, como se describe en la secci6n de Uso & Cuidado
de este manual.

Nota: Las lamparas no se suministran, use SOLAMENTE
120

Volt, 50 Watt (maximo) 50° en luz de hal6geno hecha

para una base GUl0,

adecuada para usar en iluminaci6n abierta

Encienda la corriente en el panel de servicio.

Figura 5

26
