BEDIENUNGSANLEITUNG
MODE D'EMPLOI
ISTRUZIONI PER L'USO
GESCHIRRSPÜLER
LAVE-VAISSELLE
LAVASTOVIGLIE
GSVB-45.1
INDICE
Avvertenze. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 42
Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 43
Posizionamento, livellamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 43
Collegamento allo scarico, collegamento all’alimentazione dell’acqua, collegamento elettrico . . . . . . . . . pag. 43
Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 44
Pannello comandi, i commandi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 44
Addolcitore d’acqua, caricamento del sale rigenerante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 46
Brillantante, detersivo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 47

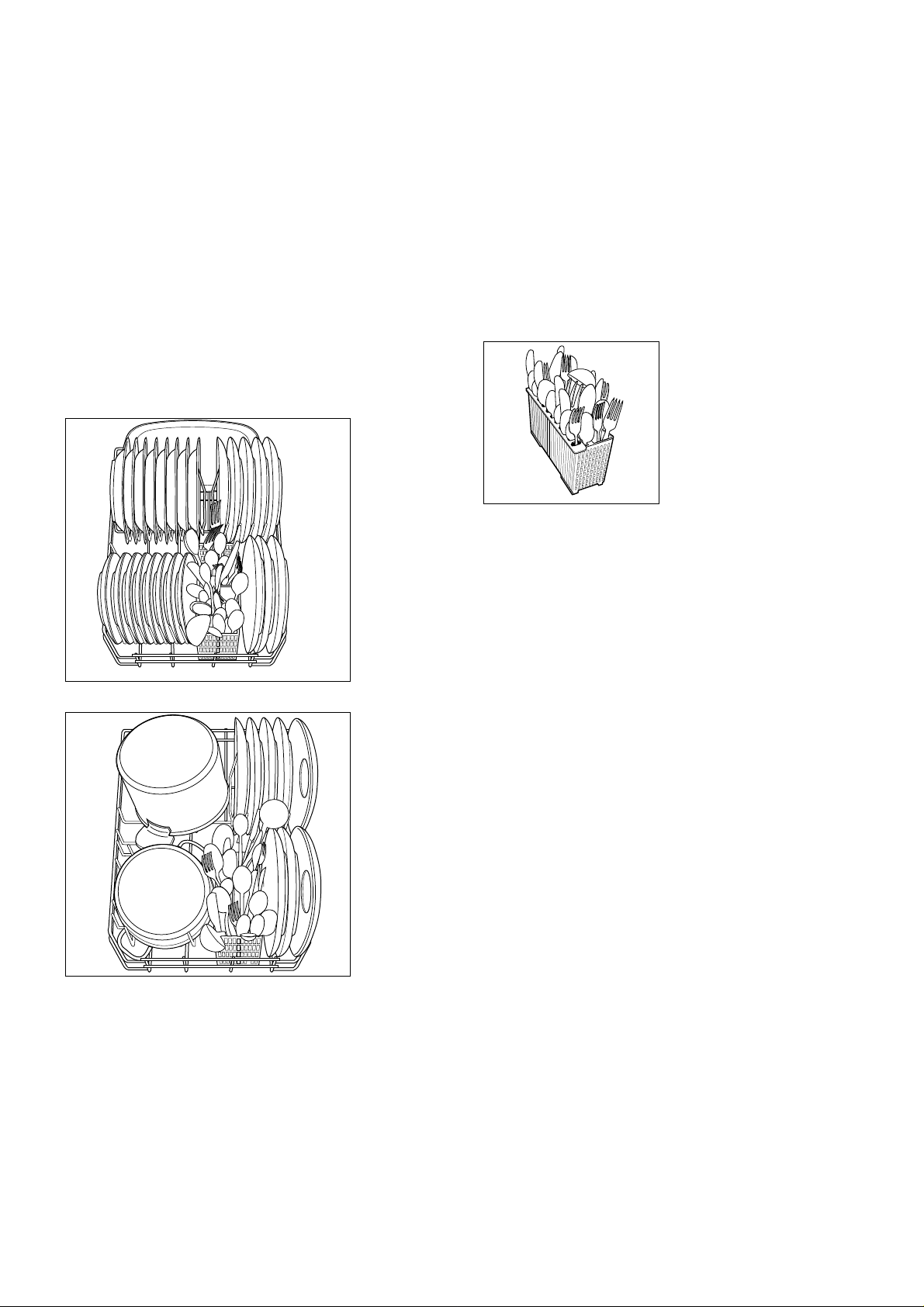

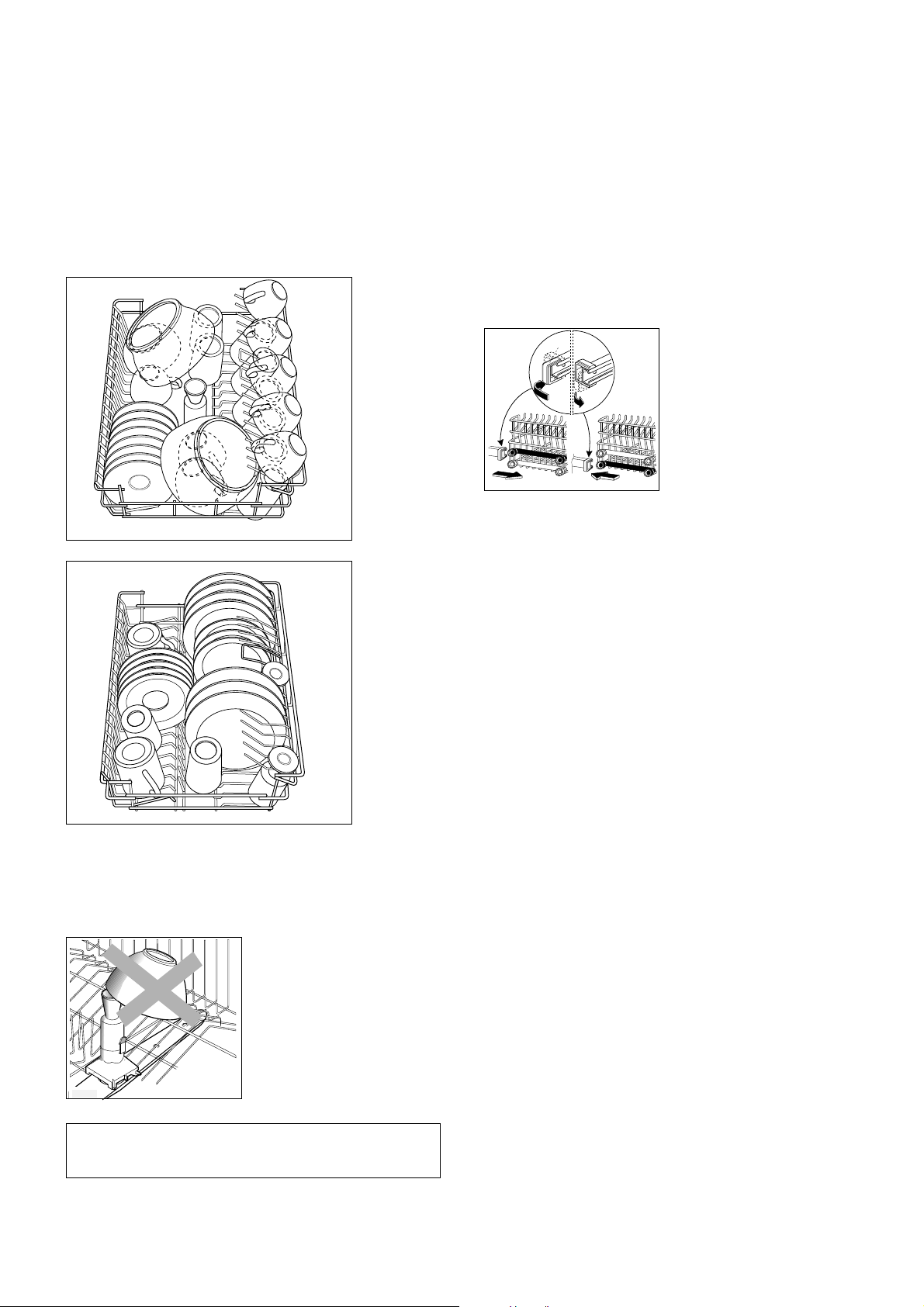

Sistemazione delle stoviglie, utilizzazione dei cesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 49
Regolazione del cesto superiore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 50
Consigli per il lavaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 51
Programmi di lavaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 52
Sequenza delle operazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 53
Manutenzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 54

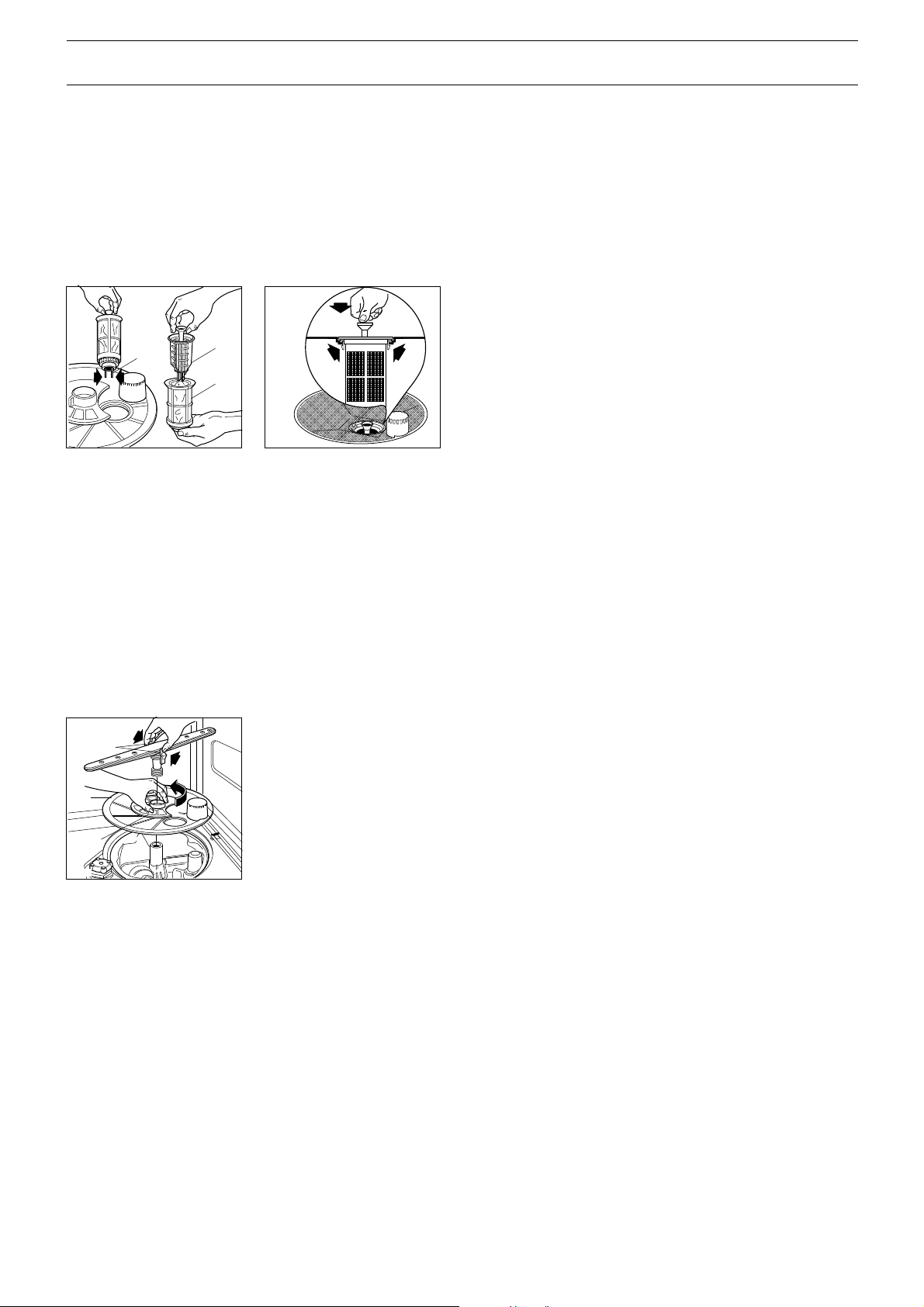

Pulizia filtro centrale, pulizia filtro grande, pulizia spruzzatori rotanti, pulizia interna ed esterna . . . . . . . . pag. 54
Periodi di sosta prolungata, rischi del gelo, movimentazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 54
Rimedi alle anomalie di funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 55

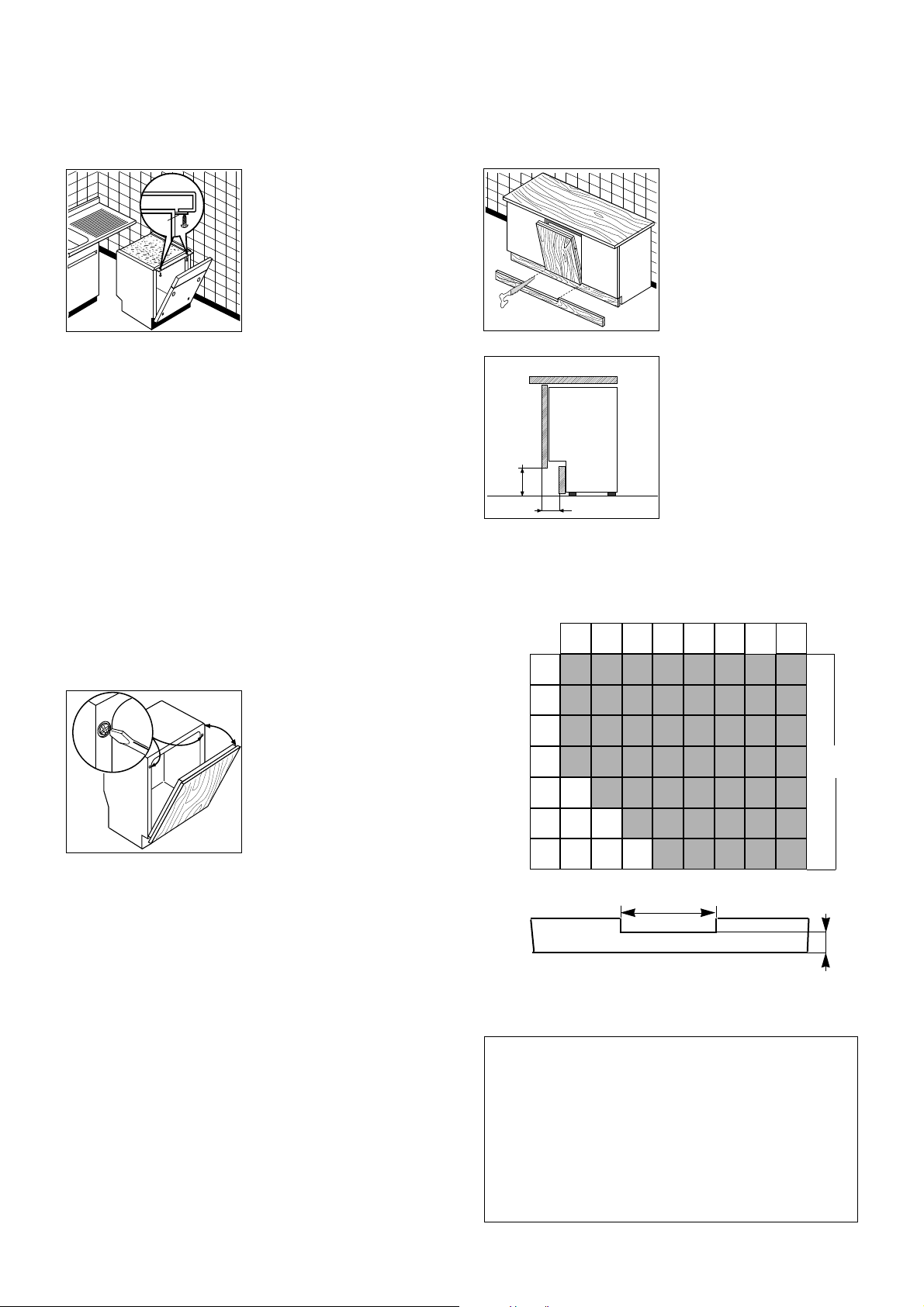

Istruzioni per l’incasso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 57
Il nostro servizio di assistenza tecnica è a vostra disposizione. . . . . . . . . . . . . . . . . . . pag. 59
Servizio dopo vendita, garanzia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pag. 61
CARATTERISTICHE TECNICHE
DIMENSIONI Larghezza 44,6 cm
Altezza 81,8 - 87,8 cm
Profondità max 55,5 cm
Profondità max con porta aperta 115 cm
POTENZAASSORBITAMOTORE LAVAGGIO 200 W
POTENZA ELEMENTO RISCALDANTE 1900 W
POTENZATOTALE 2100 W
PRESSIONE ACQUA DI ALIMENTAZIONE Minima 5 N/cm
Massima 80 N/cm
CAPACITÀ DI CARICO (IN COPERTI STANDARD IEC) 8
CONSUMI Acqua 17 lt
Energia elettrica 1,1 kWh
CARATTERISTICHE DELL’IMPIANTO DI ALIMENTAZIONE
2
2
TENSIONE/FREQUENZA 220/230V - 50Hz
Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.
PID11I
41
AVVERTENZE
È molto importante che questo libretto istruzioni venga
conservato con la lavastoviglie per consultazioni future.
In caso di vendita o di trasferimento della stessa ad altro
utente, assicurarsi che il libretto accompagni sempre la
lavastoviglie per permettere al nuovo proprietario di
informarsi sul funzionamento e sui relativi avvertimenti.
La stessa cosa vale anche in caso di trasloco senza
rimozione della lavastoviglie perché in dotazione all'abitazione. Queste avvertenze vengono fornite per ragioni
di sicurezza. Devono essere lette attentamente prima
dell'installazione e prima dell'uso della lavastoviglie.
■ Se la vostra nuova lavastoviglie risulta danneggiata,
interpellare il rivenditore prima di metterla in funzione.
■ L'adattamento degli impianti elettrici ed idraulici per
l'installazione della lavastoviglie devono essere
eseguiti solo da operatori abilitati.
■ Questa lavastoviglie deve essere fatta funzionare
solo da persone adulte.
■ Fare attenzione che la lavastoviglie non appoggi sul
cavo di alimentazione o sui tubi di carico e scarico.
■ La lavastoviglie è progettata per il lavaggio di
normali utensili domestici. Oggetti contaminati da
benzina, vernice, avanzi di acciaio o ferro, prodotti
chimici corrosivi acidi o alcalini, solventi, non devono
essere lavati in lavastoviglie.
■ La lavastoviglie fuori uso deve essere resa inutiliz-
zabile: staccare e tagliare le connessioni elettriche
ed idrauliche e rendere la porta non chiudibile.
Per un corretto smaltimento della lavastoviglie rivolgersi all'Azienda Municipalizzata che provvede alla
raccolta dei rifiuti solidi urbani.
■ Evitare l’apertura della porta durante il funziona-
mento della lavastoviglie, in particolare durante le
fasi calde di lavaggio. Tale operazione potrebbe
infatti provocare fuoriuscite d’acqua calda.
■ Non toccare la resistenza durante e subito dopo la
fine di un programma di lavaggio.
■ Al termine del carico e dello scarico delle stoviglie
chiudere sempre la porta per evitare di inciampare
e farsi male.
■ L'appoggiarsi o sedersi sulla porta aperta della
lavastoviglie può determinarne il ribaltamento.
■ Soltanto per lavastoviglie da incasso:
I'apparecchiatura deve essere fissata sotto il piano
di lavoro della cucina per evitare che l'instabilità
della macchina causi danni o infortuni. Vedere le
istruzioni relative.
■ Dopo l'uso, è opportuno scollegare la lavastoviglie
dalla rete elettrica di alimentazione e chiudere il
rubinetto dell'acqua.
■ Non cercare mai di riparare la lavastoviglie da soli.
Riparazioni effettuate da persone inesperte possono
causare danni o peggiorare le disfunzioni.
■ L'assistenza a questa lavastoviglie deve essere
effettuata da un Centro di Assistenza Tecnica autorizzato.
PAV01I
42
INSTALLAZIONE
Posizionamento
Sistemare la lavastoviglie possibilmente nelle immediate vicinanze di un rubinetto per il carico dell'acqua
e di uno scarico.
Questa lavastoviglie è stata progettata per l'installazione
sotto un piano di lavoro (anche specificamente studiato)
o in un mobile lavello.
Per le istruzioni di incasso, vedere il relativo paragrafo.

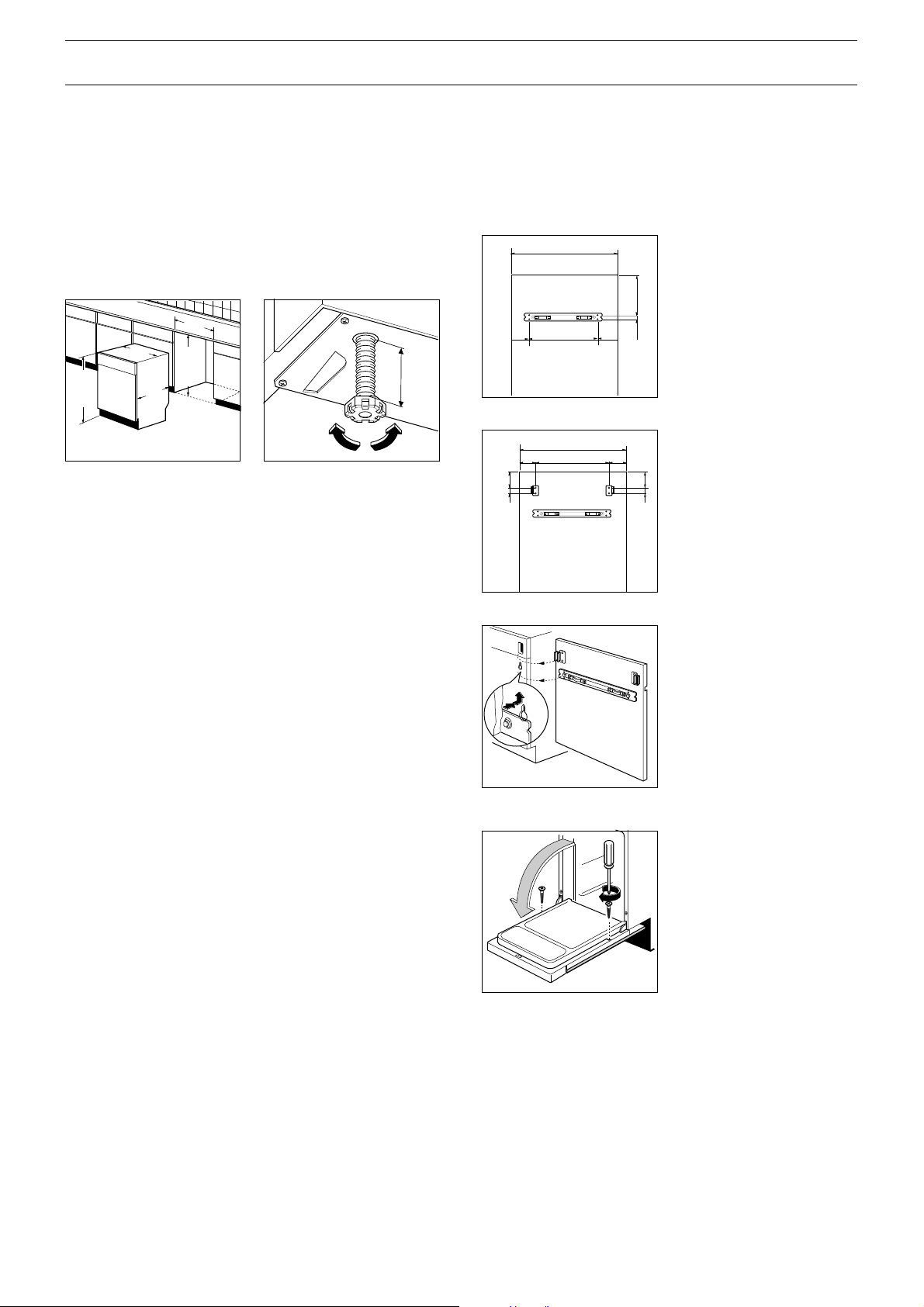

Livellamento
Un buon livellamento è indispensabile per la corretta
chiusura e tenuta idraulica della porta.
Svitare o avvitare i piedini regolabili per mettere l'apparecchiatura perfettamente a livello.
Collegamento allo scarico
L'estremità del tubo di scarico può essere collegata:
al sifone dello scarico del lavello, fissandolo eventual-
mente con una fascetta;
ad uno scarico murale dotato di apposito sfiato in aria,
avente un diametro interno di almeno 4 cm.
L'attacco dello scarico deve trovarsi ad un'altezza
compresa tra 30 cm (minimo) e 100 cm (massimo) dal
pavimento.
Il tubo di scarico può essere orientato indifferentemente verso destra o verso sinistra.
Evitare piegamenti o strozzature del tubo che potrebbero impedire o rallentare il deflusso dell'acqua.
Un'eventuale prolunga del tubo di scarico deve essere inferiore ai 2 metri ed avere un diametro interno
non inferiore a quello del tubo in dotazione.
Anche i raccordi utilizzati per il collegamento dello
scarico devono avere un diametro interno non inferiore a quello del tubo di scarico.
Il tubo è dotato di un dispositivo di sicurezza che blocca il carico d'acqua nella
macchina in caso di rottura,
dovuta a usura, del tubo in-
A
B
CA01
terno.
L'inconveniente è segnalato
dall'apparizione di un indicatore rosso nella finestrella
(B).
Nel caso ciò si verificasse, chiudere il rubinetto dell'acqua e fare sostituire il tubo.
Accertarsi che la guarnizione (A) in dotazione sia correttamente inserita nella ghiera.
Controllare che la pressione dell'acqua di alimentazione rientri nei limiti indicati tra le caratteristiche tecniche. Imboccare la ghiera di fissaggio correttamente
per evitare perdite d'acqua.
Evitare piegamenti o strozzature del tubo che potrebbero impedire o rallentare il passaggio dell'acqua.
Nota: I'estremità del tubo
allacciata alla macchina è
orientabile a piacere previo
allentamento della ghiera
di fissaggio.
Riavvitare bene quest'ultima
per evitare perdite d'acqua.
CA06
Se la lavastoviglie viene collegata a tubazioni nuove o
rimaste inutilizzate per lungo tempo, è consigliabile
far scorrere l'acqua per alcuni minuti prima di allacciare il tubo di alimentazione. In tal modo si evita che depositi di sabbia o di ruggine vadano ad otturare il filtrino sul tubo di alimentazione.
CS01
Ø 21
Ø 18
Ø 18
Ø 21
+ 2 m max
max 100 cm
min 4 cm
min 30 cm
max 100 cm
Fare correre l'eventuale prolunga a livello del pavimento
facendola risalire solo in prossimità dello scarico.
Collegamento all'alimentazione dell'acqua
La macchina può essere alimentata ad acqua fredda
o calda fino a 60°C max.
Noi consigliamo comunque l'allacciamento all'acqua
fredda.
Allacciare il tubo di alimentazione ad un rubinetto con
raccordo da 3/4" o ad una presa d'acqua ad innesto
rapido (press block).
Collegamento elettrico
Prima di inserire la spina nella presa di corrente, accertarsi che:
1. il valore della tensione di alimentazione sia conforme a quello indicato nelle «Caratteristiche dell'impianto elettrico di alimentazione».
2. il contatore, le valvole limitatrici, la linea di alimentazione e la presa di corrente siano dimensionati
per sopportare il carico massimo richiesto.
Assicurarsi che la presa e la spina siano fra loro
compatibili senza l'interposizione di riduzioni, prese
multiple e adattatori vari. Nel caso, fare sostituire la
presa dell'impianto con una di tipo adatto.
Le norme antinfortunistiche prevedono che la lavastoviglie sia collegata ad una efficace presa di terra.
La casa costruttrice declina ogni responsabilità
qualora questa norma antinfortunistica non venga
rispettata.
PIN10I
43
USO
Pannello comandi
START
1
2
3
4
56
I COMANDI
In questa lavastoviglie, progettata per essere completamente mimetizzata tra i mobili della cucina, i comandi
sono collocati sulla parte superiore della porta. Per l'uso
dei comandi è necessario tenere la porta leggermente
aperta.
Per facilitare la comunicazione delle operazioni che la
lavastoviglie svolge sono stati introdotti dei segnali
acustici.
Segnale acustico breve di «comando accettato»
Premendo uno qualsiasi dei pulsanti: un segnale acustico breve vi informa che la macchina ha accettato il comando impartito; se premendo un pulsante non udite alcun segnale, significa che siete già in esecuzione programma o che il programma selezionato non prevede
quella funzione.
Segnale acustico lungo di «esecuzione programma»
Un segnale acustico continuo della durata di circa un
secondo, udibile solo quando si chiude la porta della lavastoviglie, vi informa che si sta avviando il programma
di lavaggio.
Segnale acustico intermittente di «fine programma»
7
8
9

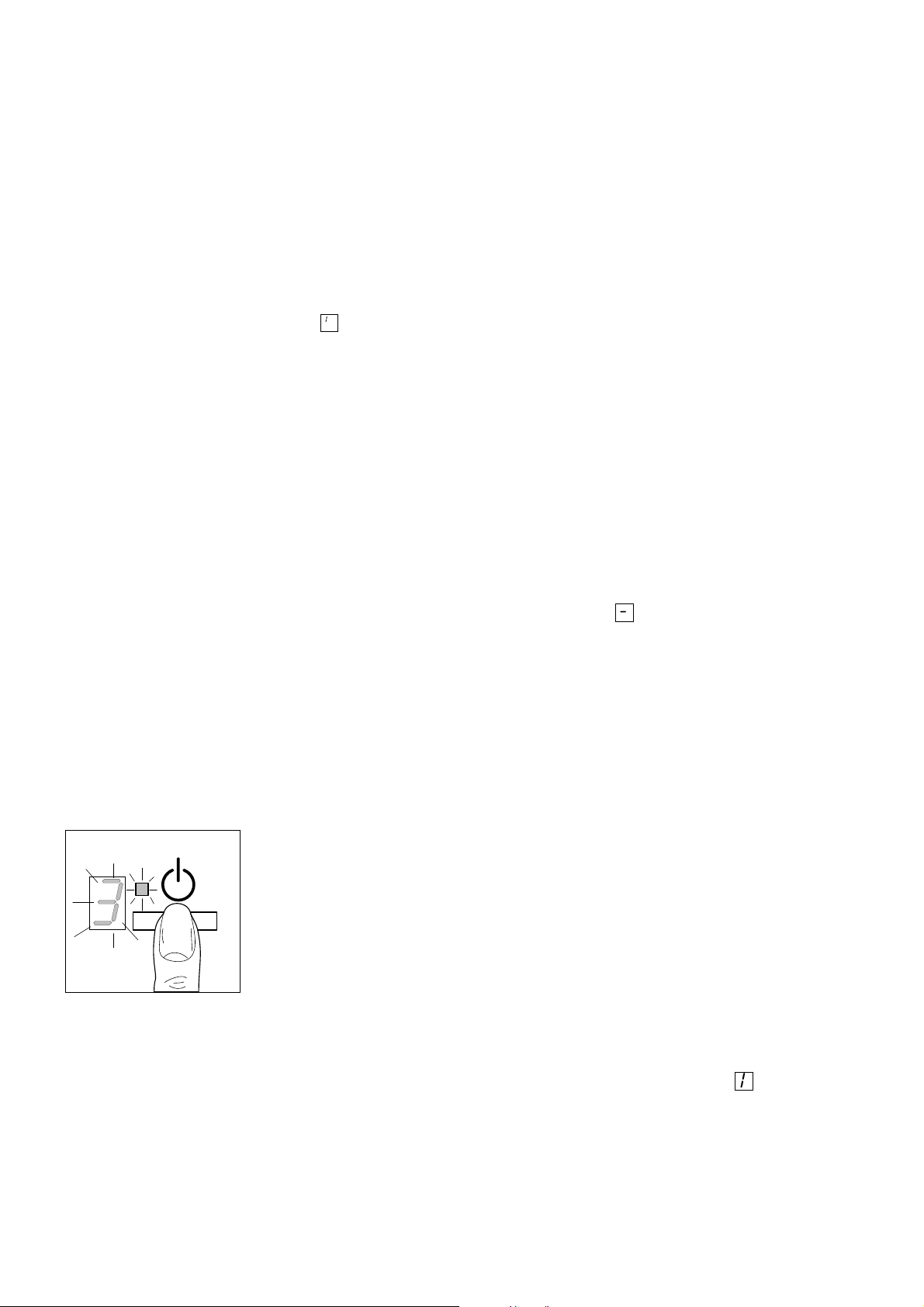

1. Tasto ACCESO/SPENTO
Acceso
Premerlo per predisporre la lavastoviglie ad effettuare
qualsiasi operazione di impostazione (scelta programmi di lavaggio, opzioni asciugatura, partenza ritardata,
ecc.).
Si accendono le lampade spia di controllo sale (3)
e brillantante (2) se mancano sale o brillantante, e
lampeggia quella di selezione programmi (5).
Sul visore digitale (4) compare il numero corrispondente al primo programma selezionabile (Ammollo).
Spento
Quando il programma di lavaggio è terminato la lavastoviglie si ferma automaticamente (un segnale acustico intermittente della durata di circa 5 sec. vi informa di questo) e sul visore (4) compare un segmento
orizzontale lampeggiante.
Per spegnere la lavastoviglie alla fine del programma
ripremere questo tasto.
2. Lampada spia di controllo brillantante
Si accende quando il brillantante è esaurito, per ricordarvi di ripristinarlo.
Un segnale acustico intermittente della durata globale di
cinque secondi vi informa che il programma di lavaggio è
finito.
Se desiderate escludere questi segnali acustici premete
contemporaneamente i pulsanti ASCIUGATURA ECONOMICA e PARTENZA RITARDATA «START »
per circa 3 secondi, fino ad udire 3 segnali acustici brevi.
Per ripristinare i segnali acustici ripremere contemporaneamente i due tasti per circa tre secondi, fino ad udire il
segnale acustico breve di «comando accettato».
START
SO134
3. Lampada spia di controllo Sale
Si accende quando il sale rigenerante è esaurito per
ricordarvi di ripristinarlo.
4. Visore digitale
PPC14I
44
5. Pulsante di selezione programmi
Per selezionare il programma di lavaggio desiderato
premete questo pulsante fino a leggere sul visore digitale (4) il numero corrispondente al programma scelto (vedere guida programmi di lavaggio).
Per avviare il programma è sufficiente chiudere la porta della lavastoviglie. Un segnale acustico lungo (circa
un sec.) vi informa che il programma sta iniziando.
6. Lampada spia programma Intensivo
Si illumina quando si seleziona il programma più
energico (n° 2 INTENSIVO), con prelavaggio caldo,
adatto per pentole e stoviglie particolarmente sporche, per ricordarvi che questo richiede una dose supplementare di detersivo (circa 1 cucchiaio) da aggiungere sopra il coperchio del contenitore di detersivo.
Seguite le indicazioni di dosaggio riportate nella Tabella Programmi di Lavaggio alle pagine successive.
7. Pulsante di selezione
Asciugatura Economica
Premendo questo pulsante si esclude il riscaldamento
dell'acqua dell'ultimo risciacquo, con sensibile risparmio di energia elettrica.
Si accende la spia corrispondente.
Le stoviglie in questo caso non verranno automaticamente asciugate dalla lavastoviglie.
Se la spia è spenta la fase di asciugatura si svolgerà
completamente.
8. Pulsante di Partenza Ritardata
«START »
Permette di posticipare l'inizio del programma da un
tempo minimo di 1 ora, fino a 9 ore.
Come impostare la partenza ritardata:
Premendo il pulsante sul visore (4) appare il numero
«0».
Premendo ancora il pulsante si può selezionare il nu-
mero delle ore di ritardo inizio programma desiderate
fino ad un massimo di 9.
Es.: se avete selezionato il numero il programma
di lavaggio inizierà dopo 2 ore.
Per cancellare la partenza ritardata impostata, premete il pulsante fino a leggere il numero
Chiudere la porta della lavastoviglie per dare il via al
conto alla rovescia; un segnale acustico lungo (circa
un sec.) vi informa che la funzione è inserita. Riaprendo la porta sul visore (4) potrete leggere, in ore, quanto manca all'inizio del programma. Un punto lampeggiante sul visore digitale indica che la partenza ritardata è inserita. L'apertura della porta non influisce sul
conto alla rovescia già avviato.
Se durante il conto alla rovescia desiderate leggere
sul visore il numero del programma selezionato, premete il pulsante di SELEZIONE PROGRAMMI (5).
Se dopo aver avviato il conto alla rovescia chiudendo
la porta della lavastoviglie desiderate cancellare la
partenza ritardata, premete il pulsante CANCELLA
(9) per circa 2 secondi, fino all'emissione del segnale
acustico breve di «comando accettato».
.
9. Pulsante di
cancellazione / cambio programma
Se desiderate annullare un programma già in corso, o
un'impostazione appena fatta, premete questo pulsante per circa due secondi, fino all'emissione del segnale acustico breve di «comando accettato».
Sul visore (4) riappare il numero del primo programma selezionabile (AMMOLLO) mentre la lampada spia di selezione programmi (5) lampeggia, ad indicare che la lavastoviglie è azzerata ed è possibile
selezionare un nuovo programma e nuove opzioni.
PPC15I
45
L'addolcitore d'acqua
L'acqua contiene in misura variabile, a seconda delle
località, sali calcarei e minerali che si depositano sulle
stoviglie lasciando macchie e depositi biancastri. Più
elevato è il contenuto di questi sali e più si dice che
l'acqua è «dura».
La lavastoviglie è corredata di un addolcitore che,
utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il
lavaggio delle stoviglie.
L'addolcitore può trattare acqua con «durezza» fino a
50°dH (gradi tedeschi) tramite 9 livelli di regolazione.
La lavastoviglie è corredata di una cartina «AQUATEST»
che vi permetterà di determinare il livello di durezza della
vostra acqua fino a 22°dH. È sufficiente seguire le istruzioni allegate al test.
Per gradi di durezza superiori a 22°dH, potete richiedere informazioni all'Ente erogatore della vostra zona.
Nella tabella che segue trovare il livello corrispondente
alla durezza della vostra acqua.
PPM
(Parti per milione)
0-80
81-140
141-200
201-300
301-400
401-500
501-600
601-700
701-800
801-900
0
1
2
3
*4
5
6
7
8
9
Gradi francesi
(°TH)
0- 8
9-14
15-20
21-30
31-40
41-50
51-60
61-70
71-80
81-90
Livello
L'addolcitore è regolato dalla fabbrica al livello 4 in quanto questo
*
soddisfa la maggior parte delle utenze.
Gradi Tedeschi
0-4
5- 8
9-11
12-17
18-22
23-28
29-33
34-39
40-45
46-50
Per impostare la lavastoviglie ad un livello diverso
operare come segue:
- Premere il tasto di accensione.
- Premere contemporaneamente per circa 5 secondi i
pulsanti di ASCIUGATURA ECO e CANCELLA fino
ad udire il segnale acustico breve di «comando
accettato»; sul visore compare il numero «4» del
livello impostato dalla fabbrica .
START
SO135
- Premere il pulsante di ASCIUGATURA ECO tante
volte fino a leggere sul visore il livello desiderato. La
spia corrispondente lampeggia per segnalarvi che
questo è il pulsante da premere. Ad ogni impulso si
incrementa di 1 livello.
- Dopo 5 secondi che non viene più premuto questo
pulsante la macchina ritorna in impostazione programmi e memorizza il livello selezionato.
Attenzione:
Usare regolarmente il sale rigenerante a partire dal livello 1.
Se la vostra acqua appartiene al livello «0» non occorre
usare il sale, perché è già dolce!
Caricamento del sale rigenerante
Utilizzare esclusivamente sale specifico per lavastoviglie.
Altri tipi di sale contengono sensibili percentuali di
sostanze che potrebbero col tempo rendere inefficiente
I'addolcitore.
Estrarre il cesto inferiore, svitare e togliere il tappo del
contenitore del sale.
Versare circa mezzo litro d'acqua nel contenitore.
Riempire il contenitore con il sale speciale per lavastovi-
glie (circa 1kg) utilizzando l'apposito imbuto in dotazione.
SALE
SALT
SALZ
SEL
SR02
Riavvitare accuratamente il tappo accertandosi che la
filettatura e la guarnizione non rechino residui di sale. In
seguito basta riempire periodicamente il contenitore di
sale. Tale operazione viene segnalata dalla lampada
spia di «controllo sale rigenerante» sul pannello comandi che si accende quando il sale è esaurito.
Se è stato impostato il livello «0» la spia rimarrà sempre spenta.
Il contenitore di sale ha sempre dell'acqua al suo
interno; è pertanto normale che questa fuoriesca
durante il riempimento con sale.
Importante: Durante il caricamento, eventuali fuoriuscite di sale potrebbero favorire la formazione di ruggine.
Si consiglia pertanto di caricare il sale poco prima di
iniziare un programma di lavaggio (ad eccezione del
programma Ammollo).
Attenzione: La lampada spia di rifornimento sale rigenerante sul pannello comandi può rimanere accesa
da 2 a 6 ore dal ripristino del sale nell’apposito contenitore, o anche di più se si utilizzano sali che richiedono più tempo a dissolversi.
Il corretto funzionamento della lavastoviglie non è comunque pregiudicato.
PAA08I
46
Il brillantante
Il detersivo
Questo prodotto rende più brillanti le stoviglie e migliora
l'asciugatura.
Viene introdotto automaticamente durante il risciacquo
caldo.
Il serbatoio posto all'interno della porta può contenere
circa 110 ml di brillantante, sufficiente per 16-40 programmi di lavaggio, in funzione della dose impostata.
Caricamento del brillantante:
Aprire il contenitore ruotando il tappo (A) in senso antiorario.
A
BR01
Versare il brillantante nella bocchetta di carico, fino a
riempire il contenitore (circa 110 ml). La spia (B) posta
a fianco del tappo deve essere completamente scura.
Richiudere bene il tappo.
L'eventuale liquido fuoriuscito durante il riempimento
va accuratamente rimosso con un panno assorbente,
per evitare eccessiva formazione di schiuma nel lavaggio successivo.
Aggiungere nuovamente brillantante quando la lampada spia di controllo brillantante sul pannello comandi lampeggia.
Regolazione della dose:
A seconda del risultato di brillantezza e di asciugatura
ottenuti, regolare (con un cacciavite o un coltello) la
dose di liquido, agendo sul selettore a 6 posizioni (C)
posto all'interno della bocchetta di carico (posizione 1
dose minima, posizione 6 dose massima).
Usare esclusivamente detersivi in polvere, liquidi
o in pastiglie specifici per lavastoviglie domestiche.
Prima di iniziare un qualsiasi programma di lavaggio,
ad eccezione dell'«Ammollo», caricare il detersivo
nell'apposito contenitore. Se il coperchio del contenitore risultasse chiuso, per aprirlo basta agire sul pulsante di aggancio (D).
D
MAX
MIN
DE07
Per aiutarvi a dosare correttamente il detersivo, all'interno del contenitore ci sono due gradini di riferimento:
- MIN = 15 ml
- MAX = 30 ml
La dose di detersivo può variare in funzione del grado
di sporco e del tipo di stoviglie. Noi vi consigliamo le
quantità indicate nella tabella programmi che segue.
Dopo aver versato il detersivo nel contenitore richiudere il coperchio.
Al termine di un qualsiasi programma di lavaggio il coperchio risulta sempre aperto, pronto per il successivo
impiego.
Per programma Intensivo
Se viene selezionata questo programma, adatto per
pentole e stoviglie particolarmente sporche, è necessaria una dose supplementare di 10g di detersivo da
versare sopra il coperchio del contenitore (10g di detersivo corrispondono a 1 cucchiaio raso).
La lampada spia programma Intensivo sul pannello comandi si illumina per ricordarvi questa operazio-
3
5
2
1
6
C
4
5
3
6
2
B
BR04
1
A
Aumentare gradualmente la dose se sulle stoviglie lavate rimangono gocce d'acqua o macchie di calcare;
diminuire invece la dose se le stoviglie presentano
striature biancastre ed appiccicose.
Attenzione: non introdurre detergente liquido nel
contenitore del brillantante.
DE02
ne.
Aggiungete comunque una piccola quantità di detersi-
vo sopra il coperchio del contenitore in tutti i programmi con prelavaggio, seguendo le istruzioni riportate
nella «tabella programmi di lavaggio» alle pagine successive.
PBR07I
47
Poichè i detersivi non sono tutti uguali, consultare anche le istruzioni sulle confezioni. Ricordiamo che
quantità insufficienti di detersivo sono causa di lavaggio scadente, mentre un eccesso di detersivo, oltre a
non migliorare i risultati di lavaggio, determina uno
spreco.
Non eccedere nell’uso di detersivo significa dare
un contributo al contenimento dell’inquinamento
ambientale.
Detersivi compatti senza fosfati a base di
enzimi
In questi nuovi detersivi in polvere a ridotta alcalinità
perché privi di componenti caustici, le sostanze difficilmente degradabili sono state sostituite da enzimi naturali ed altri componenti più facilmente biodegradabili.
Gli enzimi svolgono la loro azione lavante già alla
temperatura di 50°C, pertanto utilizzando i programmi
BIO si possono ottenere gli stessi risultati di lavaggio
dei programmi più energici a 65°C con i detersivi tradizionali.
Questi nuovi detersivi compatti, sebbene benvenuti
dal punto di vista ecologico perchè privi di fosfati e di
sbiancanti a base di cloro, sono più sensibili dei detersivi tradizionali alla durezza dell’acqua. Pertanto se li
utilizzate, aggiungete sale rigenerante nell’addolcitore
già a partire da 4°dH (7°TH) di durezza della vostra
acqua.
Eviterete così indesiderati depositi di calcare su stoviglie e vasca ed otterrete stoviglie sempre brillanti.
PBR08I
48
Sistemazione delle stoviglie
Estrarre i cesti per consentire il carico delle stoviglie.
Prima di disporre le stoviglie nei cesti asportare i resi-
dui più grossolani delle pietanze (ossicini, stuzzicadenti, lische, avanzi di carne o verdure, bucce di frutta
ecc.) per evitare di intasare eccessivamente i filtri,
con conseguente riduzione dell'efficacia di lavaggio.
Utilizzazione del cesto inferiore
Il cesto inferiore è destinato a contenere pentole, coperchi, piatti (fino a 27 cm di diametro), insalatiere, posate
ecc. che vanno disposti come indicato nelle figure.
Le posate vanno sistemate nell'apposito cestino
asportabile con i manici rivolti verso il basso. Se questi ultimi sporgono dal fondo del cestino bloccando la
rotazione dello spruzzatore rotante inferiore, capovolgere le posate.
Sistemate nella rastrelliera apposita al lato del cestello cucchiaini, cucchiai da dessert, coltelli, altre piccole
posate.
Intercalare i cucchiai con le altre posate per evitare
che si addossino.
UI08
UI31
UI32
IEC 436 / DIN 44990
Piatti da portata e coperchi grandi vanno sistemati di
preferenza alla periferia del cesto, facendo attenzione
a non bloccare la rotazione dello spruzzatore rotante
superiore.
PCE15I
49
Utilizzazione del cesto superiore
Regolazione in altezza del cesto superiore
Il cesto superiore è adatto a contenere piatti (dessert,
sottotazze, piani e fondi fino a 24 cm di diametro), insalatiere, tazze e bicchieri che vanno disposti come
indicato nelle figure. I bicchieri a gambo lungo possono essere appesi, capovolti, ai settori alti porta-tazze.
US21
IEC 436 / DIN 44990
Usando abitualmente piatti molto grandi (oltre 27 cm,
fino a 31 cm di diametro) caricarli nel cesto inferiore
dopo aver spostato quello superiore nella posizione
più alta, nel modo seguente:
ruotare i fermi anteriori (A) del cesto superiore verso
l’esterno e sfilare il cesto.
Rimontare il cesto nella posizione più alta e rimettere i
fermi (A) nella posizione originale.
A
RC01
Con questa operazione nel cesto superiore non si
possono caricare stoviglie con diametro superiore ai
20 cm, e non si possono utilizzare i settori alti portatazze.
US20
Importante
Non coprire con le stoviglie l’imbuto di ingresso dell’acqua al centro del cesto superiore.
US16
US16
Prima di chiudere la porta accertatevi che gli
spruzzatori rotanti possano girare liberamente.
PCE16I
50
CONSIGLI PER IL LAVAGGIO
Per ottenere i migliori risultati di lavaggio
Sistemare sempre le pentole, tazze, bicchieri ecc. con
l'apertura rivolta verso il basso.
Inclinare leggermente gli oggetti con bombatura o incavi per facilitare il passaggio dell'acqua.
Mettere le posate lunghe, come mestoli, coltelli lunghi
ecc., orizzontalmente, preferibilmente nel cesto superiore.
Evitare di sovrapporre pentole e stoviglie; una corretta
sistemazione vi dà migliori risultati di lavaggio.
Caricare preferibilmente nel cesto superiore gli oggetti
leggeri (ciotole in plastica ecc.) e sistemarli in modo
che non si rovescino appoggiandovi vicino oggetti più
pesanti.
Per risparmiare acqua, energia, tempo
Non prelavare le stoviglie sotto l'acqua corrente.
Riporre le stoviglie nella macchina appena terminati i
pasti, sistemarle anche in più riprese: potranno essere lavate tutte insieme quando il carico sarà completo.
Eseguire eventualmente il programma AMMOLLO
(vedi TABELLA PROGRAMMI) per evitare che lo
sporco si secchi troppo, nell'attesa di eseguire il programma di lavaggio completo.
Stoviglie non adatte
Non sono adatte al lavaggio in lavastoviglie:
Posate o stoviglie con impugnatura in legno, corno o
parti incollate con resine non resistenti all'acqua calda;
Oggetti d'artigianato, oggetti in legno, porcellane antiche o dipinte a mano.
Alcuni tipi di decorazioni, se non sono garantiti per il
lavaggio in lavastoviglie, possono scolorire.
Cristalli e stoviglie di materiale plastico, se non garantiti per il lavaggio in lavastoviglie, è preferibile lavarli a
mano. Si consiglia comunque di caricarle nel cesto
superiore e di scegliere un programma delicato.
Anche alcuni tipi di vetro possono diventare opachi
dopo molti lavaggi in lavastoviglie.
Le posate d'argento, se mescolate con quelle in acciaio. tendono a scurire. Caricarle nel cestello portaposate separate dalle altre.
Oggetti in ferro o ghisa possono arrugginire e macchiare le altre stoviglie.
L’alluminio tende a scurire; il rame, il peltro e l'ottone
tendono a macchiarsi.
Attenzione: Consigliamo di non caricare stoviglie
di dimensioni molto ridotte che possono cadere
dai cesti.
Selezionare un programma economico quando i cesti
non sono molto carichi e/o in presenza di stoviglie poco sporche, seguendo le indicazioni riportate nella tabella programmi (programmi BIO, programmi ECONOMICI, programma BREVE).
Scegliere un'asciugatura economica (ASCIUGATURA
ECONOMICA) accontentandovi di risultati meno brillanti.
Socchiudendo la porta della lavastoviglie per almeno
15÷30 minuti al termine del programma si potrà compensare in buona parte la riduzione dell'asciugatura.
Raccomandazione: In caso di acquisto di nuove stoviglie accertarsi che siano idonee al lavaggio in lavastoviglie.
PCL08I51PTP11I
1 risciacquo freddo (per evitare
Descrizione del
programma
che lo sporco si secchi sulle
stoviglie).
Prelavaggio con acqua a 55°C
Lavaggio con acqua a 70°C
2 risciacqui freddi
1 risciacquo caldo
Asciugatura ad aria calda
Prelavaggio con acqua fredda
Lavaggio con acqua a 65°C
1 risciacquo freddo
1 risciacquo caldo
Asciugatura ad aria calda
Prelavaggio con acqua fredda
Lavaggio con acqua a 50°C
1 risciacquo freddo
Prelavaggio con acqua fredda
Lavaggio con acqua a 55°C
1 risciacquo freddo
1 risciacquo caldo
1 risciacquo caldo
Asciugatura ad aria calda
Asciugatura ad aria calda
Lavaggio con acqua a 55°C
1 risciacquo freddo
1 risciacquo caldo
Lavaggio con acqua a 50°C
1 risciacquo freddo
1 risciacquo caldo
Asciugatura ad aria calda
Asciugatura ad aria calda
Lavaggio con acqua a 45°C
1 risciacquo freddo
1 risciacquo caldo
Asciugatura ad aria calda
Lavaggio con acqua a 55°C
1 risciacquo freddo
1 risciacquo caldo
/
sul coperchio
del contenitore
1 cucchiaio
raso
da dessert
/
sulla porta
Dosi di detersivo consigliate
nel contenitore
2 cucchiai
rasi
da dessert
(10 g)
(20 g)
Mezzo
cucchiaio da
dessert
(20 g)
2 cucchiai
rasi
da dessert
(5 g)
Mezzo
cucchiaio da
dessert
(20 g)
2 cucchiai
rasi
da dessert
(5 g)
(5 g)
Mezzo
cucchiaio da
dessert
(20 g)
2 cucchiai
rasi
da dessert
/
(20 g)
2 cucchiai rasi
da dessert
/
(20 g)
2 cucchiai rasi
da dessert
1 cucchiaio
/
(15 g)
colmo
da dessert
/
(15 g)
1 cucchiaio
colmo da dessert
Questo programma permette di lavare in breve tempo (circa 42 min.) un carico completo composto da
*
piatti, bicchieri e stoviglie poco sporche (pentole escluse) e ne consente il loro immediato riutilizzo.
Premendo il pulsante «ASCIUGATURAECONOMICA» si riduce la temperatura del risciacquo caldo con
ulteriore riduzione della durata del programma.
Tipo di stoviglie
Tipo di sporco
Carico parziale di stoviglie da completarsi al pasto successivo.
Questo programma non richiede l’uso di detersivo.
1
Pentole e stoviglie miste molto sporche con abbondanti
residui particolarmente essiccati e/o contenenti amido (es. pasta, riso, semo-
lino, patate, uova, sughi, arrosti).
2
Pentole e stoviglie miste normalmente sporche con residui anche essiccati
3
AMMOLLO
INTENSIVO 70°C
Programma
Tabella programmi di lavaggio
Pentole e stoviglie miste normalmente sporche con residui anche essiccati
e/o contenenti amido (es. pasta, riso semolino, patate, uova, sughi, arrosti).
Questo programma è particolarmente adatto per detersivi compatti a base di
4
BIO
enzimi.
Stoviglie miste con residui normali non essiccati e non contenenti amido (es.
carni non incrostate, verdure cotte o crude, latte, caffè, bevande).
5
ECONOMICO
CON PRELAVAGGIO 50°C
Pentole e stoviglie miste con pochi residui anche essiccati e/o contenenti
amido (es. pasta, riso semolino, patate, uova, sughi, arrosti).
6
CON PRELAVAGGIO 55°C
Stoviglie miste con pochi residui non essiccati e non contenenti amido (es.
Questo programma è particolarmente adatto per detersivi compatti a
BIO
carni non incrostate, verdure cotte o crude, latte, caffè, bevande).
base di enzimi.
7
Oggetti delicati che non sopportano le alte temperature di lavaggio.Pochi re-
sidui non essiccati e non contenenti amido (es. bibite, dolci, insalate, pasticci-
8
ECONOMICO
SENZA PRELAVAGGIO 50°C
CON PRELAVAGGIO 55°C
e/o contenenti amido (es. pasta, riso, semolino, patate, uova, sughi, arrosti).
NORMALE
CON PRELAVAGGIO 65°C
52
ni).
Stoviglie miste e stoviglie da party con pochi residui non essiccati e non con-
tenenti amido (es. bevande, dolci e insalate, salumi, formaggi).
5 g sul coperchio del contenitore.
* 9
DELICATO
SENZA PRELAVAGGIO 45°C
BREVE 55°C
Per Istituti prove Comparative secondo standard IEC 436/44990:
Programma 3 con detersivo tipo Ae programma 4 con detersivo tipo B;
Quantità detersivo raccomandata: 20 g all’interno del contenitore
Capacità carico stoviglie: servizio standard da 8 coperti.
Sequenza delle operazioni
1 Controllare che i filtri siano puliti
(vedere capitolo «Manutenzione»)
2 Premere il tasto di accensione
(ACCESO/SPENTO)
Sul visore digitale si legge il numero del primo programma selezionabile (AMMOLLO).
3 Controllare che ci siano sale e brillantante
(vedere paragrafo relativo)
4 Caricare le stoviglie
Asportare i residui più grossolani di cibo.
7 Avviare il programma di lavaggio
Aprire il rubinetto dell'acqua. Chiudere la porta della
lavastoviglie. Un segnale acustico di circa 1 sec. vi
informa che il programma è avviato.
Se è stata selezionata la partenza ritardata, la lavastoviglie inizia il conto alla rovescia e sul visore si può
leggere quanto manca, in ore, all'inizio del programma.
Un punto lampeggiante indica che la funzione è inserita.
Trascorso il tempo di ritardo impostato, il programma
si avvierà automaticamente.
Se si desidera interrompere in qualsiasi momento il
lavaggio, premere il tasto ACCESO/SPENTO.
Per riavviare la macchina, ripremere lo stesso tasto
ed il lavaggio riprenderà dal punto in cui era stato interrotto.
Estrarre il cesto inferiore e sistemare pentole, piatti,
posate
Estrarre il cesto superiore e sistemare piatti, piattini,
bicchieri. tazze, ecc.
Riporre i cesti all'interno della macchina.
Accertarsi che gli spruzzatori rotanti girino liberamente.
5 Dosare il detersivo
Versare la quantità di detersivo necessaria nel contenitore apposito, a seconda del programma scelto, seguendo le indicazioni della Tabella Programmi.
6 Impostare il programma
Premere il pulsante di selezione programmi fino a leggere sul visore digitale il numero corrispondente al programma desiderato. La spia
lampeggia fino a che non si
avvia il programma.
8 Al termine del programma di lavaggio
La macchina si arresta automaticamente. Un segnale
acustico intermittente della durata di circa 5 sec. vi
informa che il programma è finito.
Sul visore si legge lampeggiante. Questa segnalazione permane finché non viene premuto il pulsante di
selezione programmi.
Spegnere la lavastoviglie premendo il tasto ACCESO/
SPENTO.
Chiudere il rubinetto di alimentazione dell'acqua.
Vi consigliamo di aspettare alcuni minuti prima di
togliere le stoviglie: saranno un pò meno calde e
si migliorerà l'asciugatura!
Svuotare prima il cesto inferiore, poi quello superiore:
si eviteranno cosi sgocciolamenti dal cesto superiore
sulle stoviglie del cesto inferiore.
Importante
Si sconsiglia l'apertura della porta durante il funzionamento. Un dispositivo di sicurezza assicura comunque l'arresto della lavastoviglie all'atto dell'apertura.
SO78
Si può inoltre scegliere:
- L’asciugatura economica (ASCIUGATURA ECONOMICA) premendo il pulsante relativo. Si accenderà
la spia corrispondente alla scelta effettuata.
- La PARTENZA RITARDATA, premendo il relativo
pulsante fino ad impostare le ore di ritardo desiderate.
9. Cancellazione di un programma
Per cancellare un programma di lavaggio in corso
premere il pulsante «CANCELLA» fino ad udire il segnale acustico breve di «comando accettato» (circa 2
sec.). Sul visore compare il numero del primo programma selezionabile con la lampada spia di selezione programmi lampeggiante: I'impostazione precedente è stata annullata ed è possibile riselezionare un
nuovo programma.
PSO11I
53
MANUTENZIONE
Pulizia filtri centrali
(Dopo ogni lavaggio)
Ispezionare i filtri centrali (B) e (C) e pulirli da eventuali residui sotto l'acqua corrente, aiutandosi con uno
spazzolino. Per estrarre i filtri (B) e (C) tirare l'imbuto
centrale verso l'alto, estrarre il filtrino più piccolo (C)
premendo contemporaneamente le due alette (D).
D
C
B
MA02
MA08
Una volta eseguita la pulizia, reinserire i filtri
premendoli verso il fondo fino allo scatto.
Pulizia filtro grande
(Una volta al mese)
Pulire il filtro grande (A) su entrambe le facce sotto
l'acqua corrente, aiutandosi con uno spazzolino.
Per estrarlo togliere lo spruzzatore rotante premendo
le due alette (E) e ruotare in senso antiorario la ghiera
(F), quindi sfilare il tutto. Rimontare i filtri compiendo
le operazioni in ordine inverso.
Pulizia interna ed esterna
(Periodicamente)
Pulire le guarnizioni perimetrali di tenuta della porta e
dei contenitori detersivo e brillantante con un panno
umido.
Controllare che i fori degli spruzzatori rotanti non
siano otturati da sporco.
Lo spruzzatore rotante inferiore si toglie premendo le
due alette laterali che lo vincolano alla base.
Per effettuare la pulizia degli ugelli dello spruzzatore
rotante superiore tirare verso l'esterno il cesto
superiore; in questo modo lo spruzzatore rotante è
perfettamente accessibile. Volendo rimuoverlo, sfilare
l'imbuto centrale premendo sulle due alette laterali e
svitare la ghiera di fissaggio. Pulire lo spruzzatore
rotante e ricollocarlo al suo posto.
Pulire il filtrino all'estremità del tubo di alimentazione
acqua (vedi istruzioni al capitolo «Installazione»).
Una volta l'anno o anche più frequentemente, eseguire un programma di lavaggio senza stoviglie, con
detersivo o meglio con prodotti specifici per la cura e
manutenzione della lavastoviglie, normalmente reperibili in commercio.
Pulire le superfici esterne della lavastoviglie ed il pannello comandi con un panno umido e morbido usando, se necessario, solo detersivi neutri.
Non usare mai prodotti o mezzi abrasivi o solventi
(acetone, trielina ecc.).
E
A
F
MA03
Attenzione:
La lavastoviglie non deve essere usata senza filtri.
Una ricollocazione non corretta dei filtri nella loro
sede è causa di cattivi risultati di lavaggio.
La pulizia dei filtri è fondamentale per assicurare
il funzionamento ottimale della macchina.
Periodi di sosta prolungata
Dovendo lasciare la lavastoviglie inattiva per lungo
tempo è consigliabile:
Staccare i collegamenti elettrici ed idraulici.
Riempire il serbatoio del brillantante.
Lasciare la porta socchiusa per evitare il ristagno di
cattivi odori.
Lasciare l'interno della lavastoviglie pulito.
Rischi del gelo
Se la macchina rimane in ambiente a temperature inferiori a 0°C staccare e svuotare il tubo di carico acqua. Portare la lavastoviglie in un ambiente a temperatura superiore a 0°C prima di avviare un programma
di lavaggio.
Movimentazione
Dovendo spostare la lavastoviglie (traslochi ecc.) evitare possibilmente accentuate inclinazioni durante il
trasporto.
PMA06I
54
RIMEDI ALLE ANOMALIE DI FUNZIONAMENTO
Alcuni inconvenienti di funzionamento possono dipendere da operazioni di manutenzione poco corrette o da
dimenticanze.
Pertanto prima di chiamare l'Assistenza Tecnica, consultare la Lista che segue.
Sul visore digitale compaiono i seguenti allarmi in forma di lettera (A, C, F, L, H, P) lampeggianti.
La lavastoviglie non si avvia o si blocca durante il funzionamento; tutte le spie sono spente, eccetto la lettera sul
visore digitale, tutti i pulsanti sono inattivi, ad eccezione del tasto ACCESO/SPENTO.
ALLARME P
ALLARME A
La lavastoviglie non carica l'acqua.
■ Il rubinetto dell'acqua è chiuso.
Aprire il rubinetto dell'acqua.
Spegnere la lavastoviglie; riaccenderla ed avviare il
programma di lavaggio. Se l'allarme ricompare
chiamare l'Assistenza Tecnica.
■ Manca l'acqua nella rete idrica.
Attendere che l'acqua venga ripristinata.
Spegnere la lavastoviglie; riaccenderla ed avviare il
programma di lavaggio. Se l'allarme ricompare
chiamare l'Assistenza Tecnica.
■ Il tubo di alimentazione acqua è piegato o
schiacciato.
Sistemare meglio il tubo (vedere istruzioni per il
collegamento all'alimentazione dell'acqua).
Spegnere la lavastoviglie; riaccenderla ed avviare il
programma di lavaggio. Se l'allarme ricompare
chiamare l'Assistenza Tecnica.
■ Il filtrino del tubo di alimentazione acqua è
intasato.
Chiudere il rubinetto dell'acqua; svitare il tubo di
alimentazione e pulire accuratamente il filtrino.
Riavvitare il tubo e riaprire il rubinetto.
Spegnere la lavastoviglie; riaccenderla ed avviare il
programma di lavaggio. Se l'allarme ricompare
chiamare l'Assistenza Tecnica.
La lavastoviglie non scarica l'acqua.
■ Il tubo di scarico è piegato.
Eliminare la piega (vedere istruzioni per il collegamento allo scarico).
Spegnere la lavastoviglie; riaccenderla ed avviare il
programma di lavaggio. Se l'allarme ricompare
chiamare l'Assistenza Tecnica.
■ Lo scarico del lavello è ostruito.
Liberare il condotto di scarico del lavello.
Spegnere la lavastoviglie; riaccenderla ed avviare il
programma di lavaggio. Se l'allarme ricompare
chiamare l'Assistenza Tecnica.
■ La prolunga del tubo di scarico non è corretta.
Seguire attentamente le istruzioni di «Collegamento allo scarico».
Spegnere la lavastoviglie; riaccenderla ed avviare il
programma di lavaggio. Se l'allarme ricompare
chiamare l'Assistenza Tecnica.
■ Lo scarico a muro non ha lo sfiato in aria.
Consultare un tecnico qualificato.
ALLARMI C, L, H
■ Generali.
Spegnere la lavastoviglie; riaccenderla ed avviare
un programma di lavaggio. Se l'allarme ricompare
chiamate l'Assistenza Tecnica specificando la lettera visualizzata.
ALLARME F
■ I filtri sono intasati.
Pulire i filtri (vedere capitolo MANUTENZIONE).
Spegnere la lavastoviglie; riaccenderla ed avviare il
programma di lavaggio. Se l'allarme ricompare
chiamare l'Assistenza Tecnica.
PRA02I
55
La lavastoviglie non si avvia
■ La porta non è chiusa bene.
■ La spina non è ben inserita nella presa di corrente.
■ Manca la corrente elettrica alla presa di corrente.
■ Il fusibile è difettoso.
Le stoviglie non sono pulite
■ I cesti sono troppo carichi.
■ Le stoviglie non sono sistemate bene.
■ Gli spruzzatori rotanti non girano.
■ I fori degli spruzzatori rotanti sono ostruiti.
■ L’ imbuto di passaggio dell’acqua al centro del cesto
superiore è coperto di stoviglie.
■ L'estremità del tubo di scarico è immersa nell'ac-
qua.
■ I filtri sono intasati.
■ I filtri non sono inseriti nella loro sede.
■ Il detersivo non è dosato adeguatamente, non è
adatto, è vecchio, indurito o di qualità scadente.
■ Il tappo del contenitore sale non è chiuso bene.
■ Il programma di lavaggio scelto è troppo blando.
Depositi calcarei visibili o patina
biancastra sulle stoviglie
■ Manca sale rigenerante o la regolazione dell'addol-
citore non è adeguata alla durezza dell'acqua.
■ Il brillantante è esaurito o la dose è bassa.
Se dopo queste verifiche la disfunzione rimane, rivolgersi al più vicino centro di Assistenza Tecnica autorizzato indicando il tipo di difetto, il modello di apparecchiatura (Mod.), il numero di prodotto (Prod. No.) e
il numero di fabbricazione (Ser. No.) che si trovano

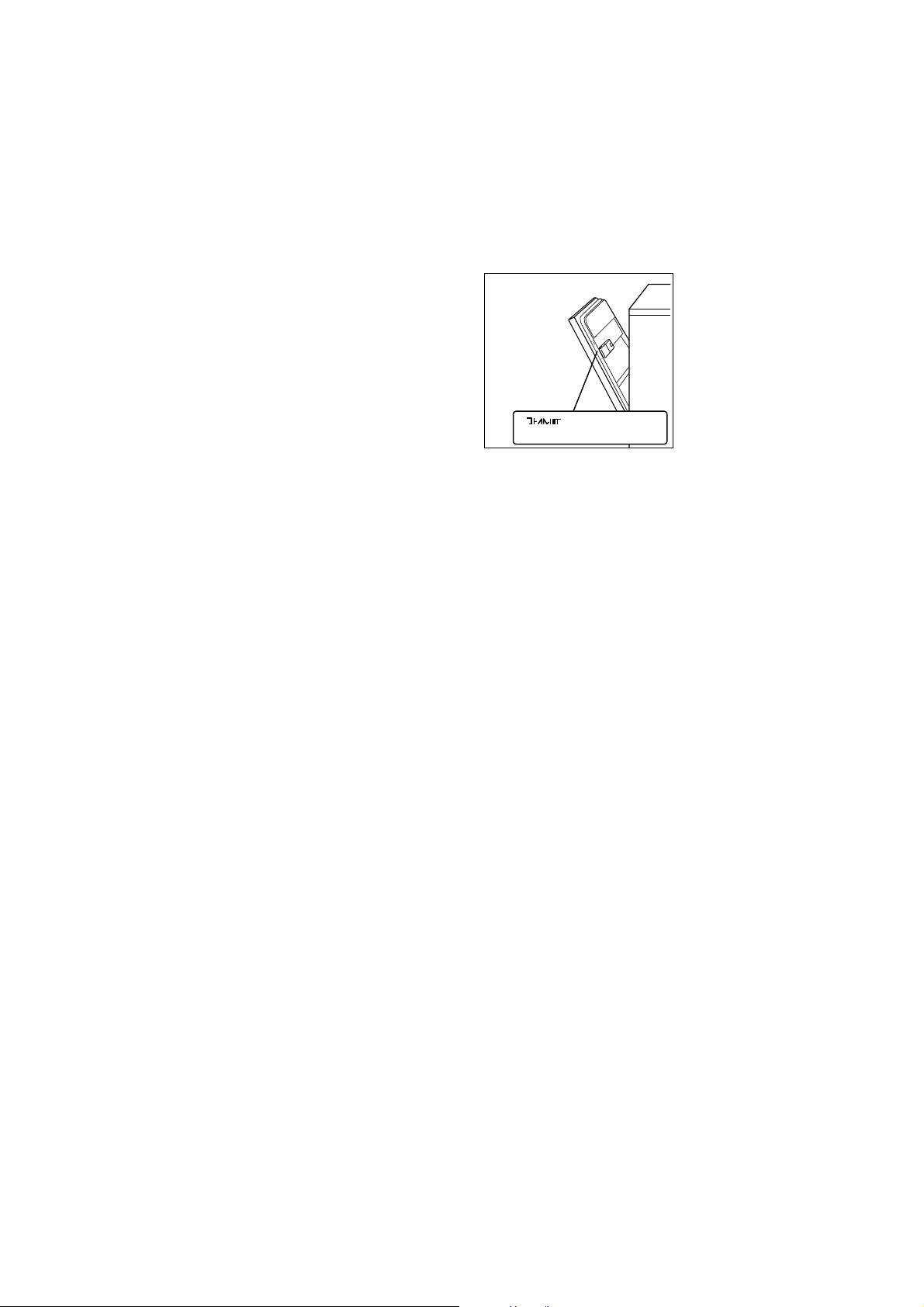

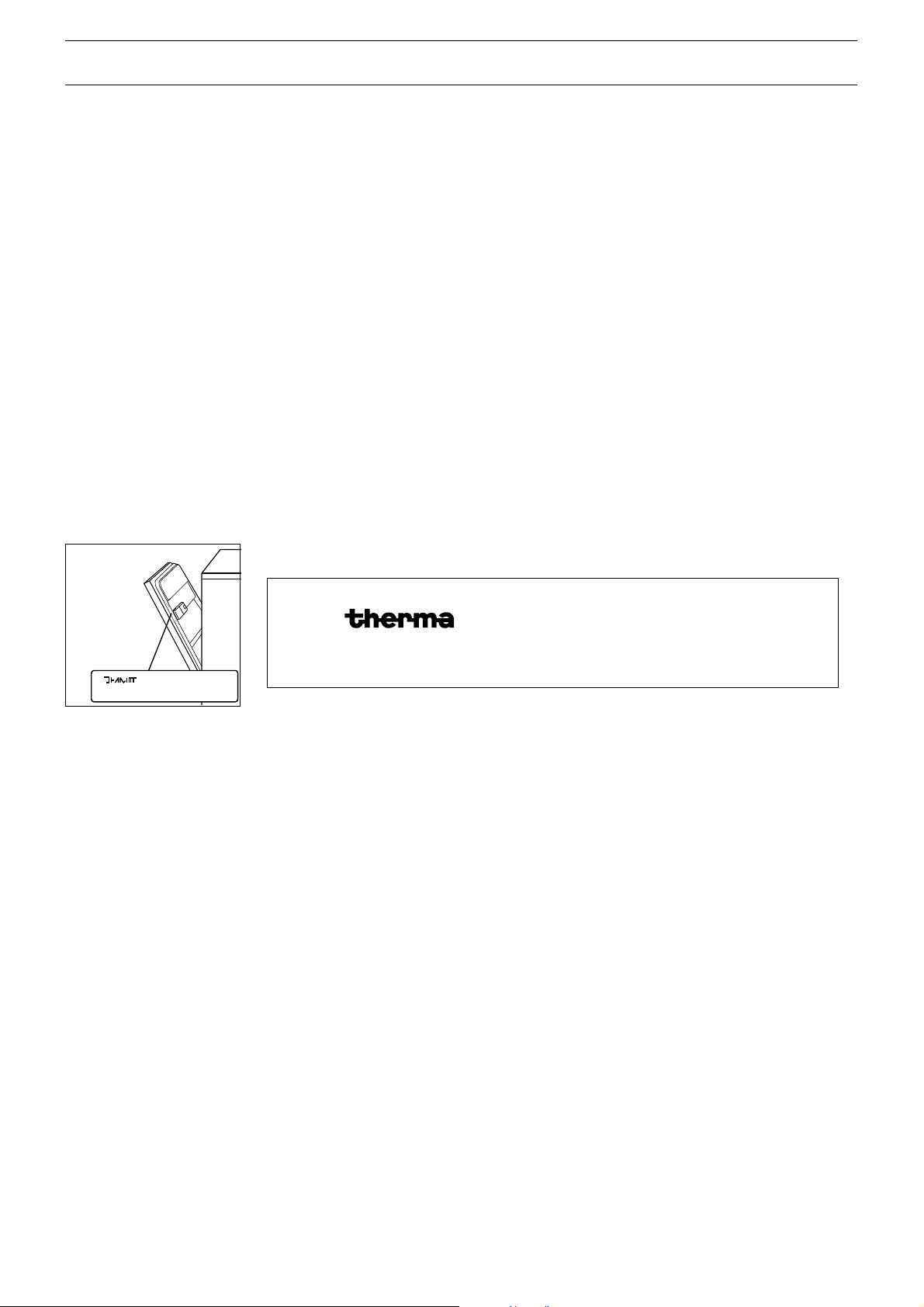

stampati sulla targhetta di identificazione della lavastoviglie, posta sul lato destro della porta.
Prod.No.
........
Ser. No.
.........
RA01
Mod.
........
I ricambi originali, certificati dal costruttore del prodotto, si trovano solo presso i nostri Centri di Assistenza
Tecnica e Negozi di Ricambi Autorizzati.
Dispositivi di sicurezza anti-allagamento
Allo scopo di prevenire gli allagamenti, la lavastoviglie
é dotata di due dispositivi addizionali, con le seguenti
caratteristiche:
1.Sul tubo di carico acqua (vedere paragrafo «Collegamenti idraulici»): questo dispositivo entra in funzione in caso di danneggiamento del tubo di carico
acqua e blocca il passaggio dell’acqua. Questo
dispositivo funziona anche se la lavastoviglie è
spenta.
Rumorosità durante il lavaggio
■ Le stoviglie sbattono tra di loro.
■ Gli spruzzatori rotanti sbattono sulle stoviglie.
Le stoviglie non sono perfettamente
asciutte
■ Le stoviglie sono rimaste troppo a lungo all'interno
della lavastoviglie.
■ Socchiudere la porta della lavastoviglie alla fine del
programma di lavaggio.
La porta si chiude con difficoltà
■ La lavastoviglie non è a livello o è mal incassata.
2. Sul fondo della lavastoviglie: questo dispositivo
entra in funzione in caso di perdita all’interno della
lavastoviglie e funziona solo se la macchina è accesa.
Per la riparazione della macchina, rivolgersi al Servizio di Assistenza.
PRA09I
56
ISTRUZIONI PER L’INCASSO
Caratteristiche del vano di alloggiamento
Il vano di alloggiamento deve avere le dimensioni indicate in figura.
Non sono richieste aperture supplementari per la ventilazione della lavastoviglie, ma solo per il passaggio
del cavo di alimentazione elettrica e dei tubi di carico
e scarico dell'acqua.
450
446
820÷880
II33
818÷878
555
max
II06
0 ÷ 60mm
I piedini di regolazione ad ampia escursione permettono di variare l'altezza della macchina fino a 6 cm.
Svitarli o avvitarli fino a raggiungere l'altezza desiderata. Lasciare una distanza di 2 mm tra il piano superiore della lavastoviglie ed il piano di lavoro della cucina.
Attenzione:
Per una installazione conforme alle norme SINK utilizzarz l’apposito kit fornito su ordinazione. Le istruzioni
per il montaggio sono contenute nel kit.
Inserimento nel vano di alloggiamento
Durante tutte le operazioni che comportano accessibilità a componenti interni è indispensabile che la lavastoviglie sia scollegata elettricamente.
Attenzione:
Non superare l'altezza massima indicata, altrimenti si
rende impossibile l'apertura completa della porta in
quanto il pannello va a sbattere contro lo zoccolo della lavastoviglie.
446 max
Il pannello deve essere
provvisto di maniglia, in sostituzione di quella della lavastoviglie, coperta dal
148
pannello stesso. Forare il
360
30
**
pannello con punta da trapano 0 2x12 secondo le
quote riportate in figura.
II27
Fissare la traversa metallica con quattro viti 3,5 x 16.
446 max
==
391,5
30 40
Se per ragioni estetiche il
pannello di rivestimento è
dotato di finto cassetto (ap-
40
plicato o ricavato nel pan-
30
nello stesso), devono essere montate anche le due
squadrette apposite fornite
in dotazione. Applicare le
II26
squadrette secondo le quote riportate 3,5 x 1 6.
Inserire i due piolini della traversa nei fori ad asola sulla
porta. Sollevare il pannello in
corrispondenza del cruscotto: se sono state montate
anche le squadrette, queste
si inseriranno automaticamente nelle due apposite se-
II12
di previste sulla porta.
Inserire la lavastoviglie nel vano di alloggiamento ed
effettuare le connessioni elettriche ed idrauliche. As-
sicurarsi che i tubi di carico e scarico dell'acqua
ed il cavo di alimentazione elettrica non vengano
schiacciati o piegati.
Applicazione del pannello frontale
La porta di questa lavastoviglie è predisposta per l'applicazione di un pannello di rivestimento in legno
avente le seguenti dimensioni:
larghezza 446 mm max
altezza* da 644 a 714 mm max (SINK 755-762)
spessore 20 mm max
peso 1,5 kg minimo
6 kg max
* L'altezza del pannello dipende da quella dello zoccolo della cucina.
Aprire completamente la
porta e fissare il pannello
nella parte inferiore con le
due viti lunghe 4 x 40.
II10
PII05I
57
Fissaggio al piano di lavoro
Adattamento dello zoccolo
Fissare la lavastoviglie al
piano di lavoro della cucina
A
II03
con due viti 3,5 x 16, come
indicato in figura (punto A).
Attenzione: la lavastoviglie deve essere assicurata
contro il ribaltamento; accertarsi pertanto che le parti a
cui essa viene fissata siano adeguatamente ancorate
ad una struttura fissa (muro, mobili adiacenti).
Attenzione: i fianchi della lavastoviglie non devono
essere in alcun caso forati, per evitare di danneggiare i componenti idraulici posizionati tra vasca e
fianchi.
Regolazione del bilanciamento della porta
La porta della lavastoviglie è da considerarsi bilanciata
quando rimane ferma in qualsiasi posizione venga lasciata aperta.
Se è necessaria una regolazione del bilanciamento,
agire sulle due viti che si trovano sulla parte anteriore
della lavastoviglie.
Per permettere l'apertura
completa della porta, in alcuni casi si deve praticare
un taglio sullo zoccolo del
mobile come indicato in figura.
II13
In base alle quote (a) e (b)
(vedi fig.) è possibile ricavare dalla tabella sottostante
l'altezza (X) del taglio da
praticare sullo zoccolo.
a
II15
b
Le quote indicate in tabella sono quelle più frequentemente usate nelle installazioni dei mobilieri.
Altezza (a)
170 160 150 140 130 120110 100
40
136 137 125 118 110 100 93 85
Aprire la porta e togliere i
tappi che coprono le viti.
Svitare o avvitare in egual
45°
misura le viti fino a raggiungere il bilanciamento. Rimettere i tappi sulle viti.
II09
Attenzione!
Il peso del pannello deve rientrare nei limiti indicati nelle dimensioni, altrimenti non sarà possibile effettuare il
bilanciamento della porta.
Livellamento
Assicurarsi che la porta della lavastoviglie si chiuda bene, senza attriti laterali. Livellare altrimenti la macchina
svitando o avvitando leggermente i due piedini anteriori,
fino a raggiungere la chiusura ottimale della porta.
50
135 131 125 118 110 102 92 85
60
137 132 125 118 110 102 94 85
70
138 134 128 120 110 104 95 85
/
80
/ /
90
Profondità (b)
/
100 / /
139 130 124 115 105 98 88
138 129 120 110 100 90
135 125 115 105 95
450 mm
minimo
X
X
Dimensioni dello scarico da
praticare sullo zoccolo
Per ottenere la massima silenziosità durante il funzionamento della vostra lavastoviglie, è importante che
rispettiate le istruzioni di «incasso» riportate in questa
sezione.
Una installazione non corretta o la mancanza di parti
quali il pannello frontale o lo zoccolo della cucina potrebbero infatti trasmettere ed amplificare vibrazioni verso l'esterno, con conseguente aumento della
rumorosità.
PII06I
58
ILNOSTRO SERVIZIO DI ASSISTENZATECNICAÈ AVOSTRADISPOSIZIONE
L’efficiente organizzazione del servizio di assistenza
tecnica Therma è a disposizione di tutti i nostri clienti.
Prima di chiamare il servizio di assistenza
tecnica
■ Controllare di non aver comesso nessun errore
nell’impiego della lavastoviglie.
■ Controllare la vostra lavastoviglie come descritto al
capitolo «Problemi di funzionamento».
Se chiamate il servizio di assistenza tecnica
■ Annotare le informazioni seguenti che si trovano
sulla targhetta della vostra macchina:
Modello
Numero dell’apparecchio
Numero di serie
Mod.
Prod.No.
........
Ser. No.
Mod.
RA01
■ Annotare gli eventuali sintomi.
........
.........
Modell-Bezeichnung
Modèle
Modello
Questo faciliterà al nostro tecnico i preparativi e il
lavoro.
■ Telefonare al centro di assistenza tecnica Therma
più vicino. Il suo indirizzo si trova nella lista di pag.
61.
■ Avere cura di essere a casa quando arriva il nostro
tecnico, dato che egli ha bisogno delle informazioni
relative al guasto e alla macchina.
Geräte-Nummer
Numéro de produit
Numero prodotto
Serienummer
Numéro de série
Numero di serie
Prod. No. Ser. No.
230V ~ 50 Hz
PGA01I
59
ThermaPhon
Der telefonische
Beratungsdienst
der Therma
Montag bis Freitag
09.00 - 12.00 Uhr
Für Auskünfte, Ratschläge und
Tips rund um die Anwendung
von Haushaltapparaten.
Eine Dienstleistung, die für lhre
Anliegen rund um die Haushaltapparate täglich für Sie bereit
steht.
Nutzen Sie das ThermaPhon,
zum Beispiel für:
• prompte Auskunft
bei Fragen zur Bedienung
der Apparate
• hilfreiche Ratschläge
bezüglich Unterhalt und
Pflege der Haushaltsgeräte
• nützliche Tips
beim Kochen, Backen,
Spülen oder Waschen und
Trocknen
• kompetente Beratung
bei der Wahl eines Gerätes,
das lhren Wünschen entsprechen soll
Le service d’information téléphonique de Therma
Lundi à vendredi de
09.00 - 12.00 Uhr
Pour renseignements, conseils
et «combines» concernant l’utilisation de vos appareils ménagers.
Une prestation de service à
votre disposition chaque jour
pour toutes questions touchant
aux appareils ménagers.
Appelez ThermaPhon par
exemple pour:
• renseignements rapides
concernant l’utilisation des
appareils
• conseils judicieux
pour l’entretien et les soins à
apporter aux appareils
ménagers
• «combines» utiles
pour la cuisson en général,
la cuisson au four, le lavage
de vaisselle ou pour laver/
sécher le linge
• conseils compétents
pour le choix d’un appareil
correspondant à vos désirs
Il servizio di consulenza telefonica
della Therma
Lunedì-venerdì dalle ore
09.00 - 12.00 Uhr
Per informazioni, suggerimenti
e consigli su tutto quanto concerne l’uso degli elettrodomestici.
Un servizio giornalmente a vostra disposizione per soddisfare
le vostre richieste riguardanti gli
elettrodomestici.
Utilizzate il servizio Ther-
maPhon, ad esempio per:
• informazioni sollecite
sull’impiego degli apparecchi
• consigli preziosi
in merito alla manutenzione
e alla cura degli elettrodomestici
• suggerimenti utili
per cucinare, arrostire,
risciacquare o lavare e asciugare
• consulenza competente
per la scelta di un
apparecchio che soddisfi le
vostre esigenze e i vostri
desideri
Rufen Sie einfach
an!
Der beigelegte Kleber - zum
Beispiel irgendwo in der Küche
angebracht - hilft lhnen, die
ThermaPhon-Nummer jederzeit
griffbereit zu halten.
Un simple appel
suffit!
La vignette autocollante - apposée à un endroit quelconque de
votre cuisine - vous permet
d’avoir toujours le numéro ThermaPhon sous la main.
PGA03D
60
Chiamateci
semplicemente!
L’adesivo allegato - posto per
essere bene in vista nella cucina - vi aiuta a tenere il numero
del servizio ThermaPhon sempre a portata di mano.
Kundendienst - Service après-vente - Servizio dopo vendita
5506 Zürich-Mägenwil
Industriestrasse 10
Tel. 062 / 889 95 70
Fax 062 / 889 95 85
8400 Winterthur
Bürglistrasse 27
Tel. 052 / 224 08 10
Fax 052 / 224 08 19
8718 Schänis
Biltenerstasse
Tel. 052 / 224 08 10
Fax 052 / 224 08 19
7000 Chur
Ringstrasse 37
Tel. 081 / 284 52 66
Fax 081 / 284 17 71
9200 Gossau
Poststrasse 10
Tel. 071 / 388 20 50
Fax 071 / 388 20 49
4133 Pratteln
Rheinpark-Center,
Netzibodenstrasse 23 b
Tel. 061 / 811 52 00
Fax 061 / 811 50 88
1204 Genève
Rue des Rois 15
Tél. 022 / 328 40 31
Fax 022 / 320 61 88
1028 Préverenges
Le Trési 6
Tél. 021 / 803 24 10
Fax 021 / 803 23 05
3966 Réchy
Route de Grône
Tél. 027 / 458 20 85
Fax 027 / 458 20 54
6915 Noranco
Strada Noranco-Figino
Zona Industriale E
Tel. 091/ 994 29 71
Fax 091 / 994 38 46
Eine Nummer für die ganze Schweiz
Pour toute la Suisse un seul numéro téléphone
Un unico numero telefonico per tutta la Svizzera
6020 Emmenbrücke
Rüeggisingerstrasse 9
Tel. 041 / 268 80 20
Fax 041 / 268 80 29
Kundendienst-Administration
5506 Mägenwil
Tel. 062 / 889 91 31
Fax 062 / 889 91 21
Garantie
Wir gewähren auf allen Produkten,
die in der Schweiz gekauft und in
Betrieb sind, eine einjährige Voll-Garantie, gerechnet ab Lieferdatum an
den Endverbraucher. Massgebend
für den Garantieanspruch ist die
Faktura oder ein entsprechender
Verkaufsbeleg.
3063 Ittigen/Bern
Ey 5
Tel. 031 / 925 31 41
Fax 031 / 925 31 30
Administration du service
5506 Mägenwil
Tel. 062 / 889 91 31
Fax 062 / 889 91 21
Ersatzteilverkauf
Vento des pièces de rechange
Vendita di pezzi di ricambio
Tel. 062 / 889 91 05
Fax 062 / 889 91 10
oder
ou
oppure
Garantie
L’utilisateur final de tout produit
acheté et utilisé en Suisse, bénéficie
d’une garantie complète d’une
année à partir de la date de
livraison.
La facture ou le justificatif d’achat
correspondant fait foi en la matière.
Administrazione servizio
5506 Mägenwil
Tel. 062 / 889 91 31
Fax 062 / 889 91 21
Garanzia
Per questo prodotto concediamo
una garanzia di 12 mesi a partire
dalla data di vendita. La presente
garanzia copre esclusivamente i
difetti dei materiali e di fabbricazione.
PGA02D
61
THERMA AG Verkaufsbüro Westschweiz: Verkaufsbüro Tessin:
Haushaltapparate THERMA SA THERMA SA
Flurstrasse 56 Ch. Trési 6 via alla Foce 4
8048 Zürich 1028 Préverenges 6933 Muzzano - Piodella
Telefon 01 491 75 50 Telefon 021 803 24 15 Telefon 091 994 91 25
Fax 01 492 07 44 Fax 021 803 25 24 Fax 091 994 96 51
152996 59/0
Total Chlorine free
F ID
0/0597
Loading...
