Therma GSVB.1 User Manual

MODE D’EMPLOI

HOTTE DE VENTILATION
CAPPA D’ASPIRAZIONE

LAVE-VAISSELLE

GSV B.1

Chère cliente, cher client

Veuillez lire attentivement ce mode d’emploi. Obser­vez avant tout le chapitre ”Règles de sécurité”.

Conservez ce mode d’emploi afin de pouvoir le consul­ter ultérieurement, et remettez-le à l’éventuel pro­priétaire ultérieur de l’appareil.

Ils doivent impérativement être respectés.

Ce triangle d’avertissement et/ou les termes
de signalisation ”Attention!”, ”Prudence!”
soulignent des indications qui sont importan­tes pour votre sécurité ou pour la capacité de
fonctionnement de l’appareil.

1. Ce symbole vous guide pas à pas dans la manipu­lation de cet appareil.

2.

...

3. ...

Ce symbole précède des informations
complémentaires concernant la manipulation
et l’utilisation pratique de cet appareil.

Ce symbole signale des conseils et des indica­tions relatifs à l’utilisation économique et éco­logique de l’appareil.

Ce mode d’emploi contient des indications permettant
d’éliminer soi-même des pannes qui pourraient éven­tuellement survenir. Voir chapitre ”Aide en cas de pan­ne”.

Si ces indications ne devaient pas suffire, vous avez
deux points de consultation chez lesquels on pourra
vous aider:

• Le point de service après-vente à proximité de
chez vous (voir chapitre ”Service après-vente”) ou

ServicePhon

0848 848 999

Vous y recevrez une réponse à chaque question
concernant l’équipement ou l’utilisation de votre
appareil. Bien e n t e n du, vos désirs, suggestions ou
critiques sont également bienvenus. Notre objectif
est de poursuivre l’amélioration de nos produits et
prestations de services au profit de notre clientèle.

• En cas de problèmes techniques, notre service
après-vente se tient à tout moment à votre dispo­sition (vous trouverez les adresses et numéros de
téléphone au chapitre ”Service après-vente”).

Veuillez également prendre en considération le chapi­tre «Service».

Apres vous avez pris connaissance du mode d’emploi,

nous vous prions, de renvoyer la carte de garantie remplie

le service après-vente à Mägenwil.

2

Table des matières

Règles de sécurité 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Description de l’appareil 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Recommandations importantes 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Conseils importants 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Elimination 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Avant la première utilisation 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Remplissage du produit de rinçage 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Régler le dosage du produit de rinçage 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Remplissage du sel de régénération 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Réglage du dosage du sel de régénération 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Le premier cycle de lavage 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Corbeilles à vaisselle 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Compartiment à couverts 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Corbeille à vaisselle inférieure 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Corbeille à vaisselle supérieure 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Verser le produit pour la vaisselle 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sélection et démarrage du programme 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Mise en marche différée 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sélection de programme / Corriger ou annuler le démarrage en différé 17. . . . . . . . . . . . . . . . . . . . . . . .

Pour économiser 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fin du programme 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Signal acoustique 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Panne du réseau électrique 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tableau des programmes 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Signalisation d’erreur 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Déchargement de la corbeille à vaisselle 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nettoyage et entretien 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ajouter du sel régénérant 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ajouter du produit de rinçage 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nettoyage du tamis grossier 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nettoyage du microfiltre 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nettoyage des buses des bras de rinçage 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Aide en cas de panne 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Service 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Avant de vous adresser au service après-vente 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Vous voulez solliciter le service après-vente 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pièces de rechange 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Caractéristiques techniques 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Prescriptions 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Indications pour tests comparatifs 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Service après-vente 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Point de vente de rechange 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Garantie 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ThermaPhon 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

Règles de sécurité

La sécurité de cet appareil est conforme à la réglementation reconnue en matière de technique ainsi qu’aux pre­scriptions de sécurité applicables. Néanmoins, nous estimons devoir vous familiariser avec les consignes de sécu­rité suivantes.

Installation

• Les raccordements électrique et hydraulique doi­vent être effectués par un installateur concession­naire.

• Veuillez rendre I’installateur attentif à l’importance
des directives d’installation. En cas de déplace­ment ultérieur de l’appareil, les directives exactes
de montage et d’installation pourront être com­mandées par téléphone auprès de notre service
après-vente.

• Avant la mise en service, assurez-vous que la ten­sion nominale et le type de courant figurant sur la
plaquette signalétique de l’appareil correspondent
à la tension nominale et au type de courant du lieu
d’installation. L’ampérage des fusibles nécessai­res figure dans les directives d’installation.

N’utilisez votre lave−vaisselle
que pour l’usage auquel il est
destiné

• N’utilisez votre lave-vaisselle que pour y laver de
la vaisselle domestique. Si l’appareil est mal utilisé
ou s’il est utilisé pour un autre usage que celui pour
lequel il a été conçu, le fabricant ne saurait être
tenu responsable des dommages éventuels.

Sécurité enfants

• Les emballages peuvent être dangereux pour les
enfants (sachets, mousse de polyuréthanne, p.
ex.). Ils peuvent s’étouffer! Veillez donc à ne pas
laisser d’emballages à portée des enfants.

• Les enfants ne sont pas nécessairement con­scients des dangers liés à la mauvaise utilisation
des appareils électriques. Exercez la surveillance
appropriée pendant que l’appareil est en fonction­nement et ne laissez pas vos enfants jouer avec le
lave-vaisselle.

• Les détergents peuvent avoir un effet caustique
sur les yeux, la bouche, la gorge et ils peuvent
même provoquer un étouffement! Conservez tous
les détergents en lieu sûr, hors de portée des en­fants.

• L’eau se trouvant dans votre lave-vaisselle n’est
pas potable. Elle peut contenir des résidus de
détergent. V eillez à ne pas vous éclabousser avec
ces résidus caustiques, il y a danger de brûlure par
acide! Tenez les enfants à l’écart lorsque la porte
du lave-vaisselle est ouverte.

• L’observation de ce mode d’emploi, ainsi que des
instructions d’installation, est la condition préala­ble à notre engagement de garantie.

• Pour des raisons de sécurité, vous ne devez ap­porter aucune modification ou transformation, de
quelque nature que ce soit, à votre lave-vaisselle

Avant la première utilisation

• Vérifier que votre lave-vaisselle n’a pas été en­dommagé pendant le transport. Ne raccordez ja­mais un appareil endommagé. Si votre lave-vais­selle est endommagé, contactez votre fournisseur .

• Le lave-vaisselle doit être installé et raccordé
dans les règles de l’art. Pour prendre connais­sance de tous les points à observer, veuillez con­sulter les directives d’installation.

4

Votre lave−vaisselle au
quotidien

• Ne faites jamais fonctionner votre lave-vaisselle,
si le cordon d’alimentation électrique, le tuyau d’a­limentation ou d’évacuation, le tableau de com­mande ou la plinthe sont endommagés.

• En cas de panne, mettez l’appareil hors tension,
retirez la fiche de courant de la prise, coupez le(s)
disjoncteur(s) ou retirez le(s) fusible(s) du local.
Fermez le robinet d’eau.

• N’ôtez jamais la fiche de la prise en tirant sur le cor­don; saisissez-le par la fiche.

• Disposez les objets longs et pointus (comme les
couteaux) avec la poignée vers l’avant dans le pa­nier à vaisselle supérieur

• Après chaque ouverture de la porte, veuillez vous
assurer que celle-ci soit à nouveau correctement
fermée, car une porte ouverte peut devenir une
source de danger.

• Ne vous appuyez pas ou ne vous asseyez pas sur
la porte ouverte.

• Les réparations seront confiées exclusivement à
un atelier de service après-vente agrée par nos
soins. De plus, seules des pièces de rechange d’o­rigine devront être utilisées.

• Ne versez jamais le moindre solvant dans votre
lave-vaisselle, vous risquez de provoquer une
explosion!

• Avant d’employer un sel, un détergent et un produit
de rinçage spécial pour lave-vaisselle, vérifiez
bien que le fabricant de ces produits prévoit ex­pressément leur utilisation dans un lave-vaisselle
domestique.

Risque lié au gel

• Si l’appareil raccordé est exposé à des températu­res inférieures au point de congélation, celui-ci
devra alors être vidangé d’une manière appropriée
par le service après-vente.

• Lors d’une livraison à partir de l’usine, il n’y a pas
de risque de congélation!

5

Description de l’appareil

Lave−vaisselle

Bras de rinçage supérieur

Bras de rinçage médian

Corbeille à vaisselle
supérieur
(réglage en hauteur)

Tamis de retenue grossier

Compartiment à couverts

Tamis de retenue fin

avec mictrofiltre

Compartiment à couverts

Désignation du programme

Interrupteur pricipal

MARCHE/ARRÊT

Champ de commande

Bouton de réglage pour

déminéralisation de l’eau
Bras de rinçage inférieur
Récipient à sel pour

déminéralisation de l’eau
Corbeille à vaisselle inférieure

Récipient pour produit de
rinçage

Orifice de dosage pour
produit de rinçage

Récipient pour produit de
nettoyage

Plaquette signalétique

Panneau de commande

1 Vorsplen / prØlavage / Prelavaggio
2 Intensiv / intensif / intenso
3 NORMAL - mit Vorsplen / - avec prØlavage / - con prelavaggio
4 BIO - mit Vorsplen / - avec prØlavage / - con prelavaggio

5 ECO - mit Vorsplen / - avec prØlavage / - con prelavaggio
6 BIO - ohne Vorsplen / - sans prØlavage / - senza prelavaggio
7 ECO - ohne Vorsplen / - sans prØlavage / - senza prelavaggio
8 Glser / verres boire / bicchieri
9 Kurz / bref / breve

e+

STOP

GSV B.1

e+

STOP

GSV B.1

6

Recommandations importantes

Veuillez conserver ce mode d’emploi soigneusement
avec l’appareil, afin de pouvoir vous y référer au
besoin.

Si cet appareil devait être vendu ou laissé à des tiers
en cas de déménagement, veuillez vous assurer que
ce mode d’emploi soit remis avec le lave-vaisselle,
afin que le nouveau propriétaire puisse s’informer sur
le fonctionnement et les prescriptions de l’appareil.

Les articles suivants ne sont conformes au lavage
dans le lave-vaisselle que lorsqu’ils portent explicite­ment la mention «approprié au lavage en lave-vais­selle»:

• Couverts avec manche en bois ou en corne, avec
des parties collées; couverts en bronze; poêle
avec manche en bois; articles en aluminium, cui­vre, cristal, verre au plomb, plastique. En cas de
doute, veuillez vous renseigner auprès du distribu­teur ou du fabricant de l’article respectif.

• Les couverts en argent et en acier inoxydable doi­vent être déposés séparément dans le comparti­ment à couverts. Si les deux matériaux viennent en
contact, une réaction chimique peut provoquer
une décoloration de l’argent.

• La porte de l’appareil ne devrait pas être ouverte
durant le fonctionnement. Un dispositif de sécurité
déclenche le lave-vaisselle si la porte devait être
ouverte par inadvertance.

Installation

• Nous recommandons le montage d’un filtre à eau
directement sur le robinet d’arrêt, dans les régions
possédant une dureté élevée de l’eau, ainsi que
dans les zones d’habitation nouvellement bâties.
Le filtre à eau ménage votre machine et se laisse
nettoyer facilement. Veuillez demander la pose
d’un tel filtre à votre installateur.

Durant l’utilisation
quotidienne

Entretenez et nettoyez la machine régulièrement.
Vous éviterez ainsi de coûteuses interventions du ser­vice après-vente. Veuillez également prendre le cha­pitre “Nettoyage” en considération.

• N’utilisez pas de produits pour laver la vaisselle à
la main resp. de produits de lavage industriels, ou
encore des nettoyants.

• Si le lave-vaisselle doit rester sans surveillance
durant une période prolongée, par ex. durant les
vacances, fermez le robinet d’eau. Assurez-vous
que l’interrupteur principal est déclenché.

Conseils importants

Evitez les gaspillages et pro−
tégez l’environnement

• Rassemblez votre vaisselle sale, rangez-la dans
le lave-vaisselle et ne la lavez que lorsque les
deux paniers sont pleins, en veillant à ne jamais les
surcharger.

• Sélectionnez toujours le programme correspon­dant au type de vaisselle et au degré de salissure
(Voyez le chapitre ”Tableau des programmes”).

• N’utilisez pas trop de détergent et de produit de
rinçage. Respectez les doses recommandées
dans le présent-manuel et par les fabricants des
produits.

• Rassurez vous que le dispositif de déminéralisa­tion soit réglé correctement.

Vaisselle inadaptée pour un
lavage en machine

Les articles suivants ne conviennent pas:

- Planches et plats en bois

- Plastiques ne résistant pas à la chaleur

- Verre en cristal renfermant du plomb

- Ustensiles en étain ou en cuivre

- Vaisselle ou couverts collés

- Anciens couverts assemblés avec des colles sen­sibles à la chaleur

- Pièces en acier non inoxydable

- Couverts avec des manches en bois, corne, por­celaine et nacre

- Objets d’art

7

Vaisselle pouvant, sous cer−
taines conditions, être lavée
en machine

Les articles suivants demandent certaines précau­tions:

- Ne lavez les articles en terre cuite que si le fabri­cant l’autorise explicitement.

- Certains décors peints sur le vernis peuvent s’es­tomper au fil des lavages.

- Les éléments en argent et en aluminium ont ten­dance à se décolorer pendant le lavage en
machine.

- De nombreux résidus d’aliments (blanc et jaune
d’oeuf, moutarde, etc.) provoquent souvent des
décolorations ou des taches sur l’argenterie. Les
couverts et l a vaisselle en argent doivent donc tou­jours être débarrassés des restes d’aliments s’ils
ne sont pas lavés immédiatement après le repas.

- Certains types de verres peuvent s’opacifier après
de nombreux lavages. Il est donc préférable de
continuer à laver à la main vos verres précieux.

A l’achat de nouveaux couverts ou de nouvelle vais­selle, vérifiez bien qu’ils sont prévus pour le lave­vaisselle.

Elimination

L’emballage

Le transport de nos lave-vaisselle nécessite un em­ballage protecteur efficace. A cet ef fet, nous nous limi­tons au strict nécessaire.

Tous les matériaux d’emballage utilisés sont recycla­bles et sans danger pour l’environnement.

Les parties en carton sont fabriquées à partir de vieux
papiers, les parties en bois sont non traitées. Les ma­tières plastiques sont identifiées comme suit:

«PE» pour polyéthylène. Ex.: feuilles plastiques pour
emballage

«PS» pour polystyrène. Ex.: capitonnage (sans CFC)
«POM» pour polyoxyméthylène. Ex.: attaches en plas-

tique.
La récupération et le retraitement de l’emballage per-

mettent d’économiser les matières premières et de ré­duire le volume des déchets. Remettez votre embal­lage au centre de recyclage le plus proche. Vous
obtiendrez son adresse auprès de la mairie de votre
ville.

L’ancien appareil

Si vous souhaitez vous débarrasser de votre appareil
un jour, rendez-le totalement inutilisable avant.

Avertissement! des enfants peuvent s’enfer­mer en jouant à l’intérieur de l’appareil (risque
d’étouffement) ou bien se retrouver dans des
situations mettant leur vie en danger. C’est
pourquoi, vous devrez couper le câble d’ali­mentation et le mettre de côté. Détruisez le
système de verrouillage de la porte afin que
celle-ci ne ferme plus.

Identification des parties plastiques pour un recyclage
par catégorie:

Toutes les parties en plastique de l’appareil sont dé­signées par une abréviation normalisée au niveau in­ternational (ex.: «PS» pour polystyrène). Cela permet
par conséquent de trier les déchets plastiques par ca­tégorie afin d’effectuer un recyclage sans danger pour
l’environnement.

Apportez votre appareil hors service au centre de recy­clage le plus proche ou bien votre revendeur spécia­lisé qui vous le reprendra contre une petite participa­tion aux frais.

8

Avant la première utilisation

Veuillez effectuer les étapes décrites ci-après avant
d’utiliser le lave-vaisselle pour la première fois.

Remplissage du produit
de rinçage

1. Lorsque l’indicateur de produit de rinçage s’al­lume, ouvrez le récipient en appuyant sur la touche
de fermeture (A).

2. Remplir jusqu’au repère «max.» (B) avec le pro­duit de rinçage. Ne pas remplir le récipient au delà
du repère!

3. Refermer le récipient, jusqu’à ce qu’il s’enclenche
perceptiblement

4. Eliminer de suite les gouttes de produit de rinçage
éventuellement tombées en dehors du récipient et
pouvant sinon provoquer la formation de mousse.

La lampe-témoin du produit de rinçage s’éteint.

Régler le dosage du
produit de rinçage

1. Ouvrir le récipient de réserve en dévissant le bou­chon vers la gauche (A).

2. Tourner la flèche de dosage (C) vers la gauche à
l’aide d’une pièce de monnaie ou d’un tournevis,
pour augmenter le débit. Le réglage en usine se
fait sur le niveau 2. (réglage idéal: niveau 2-4)

3. Fermer le récipient de réserve.

Pour cela prenez en considération également le chapi­tre “Aide en cas de panne”.

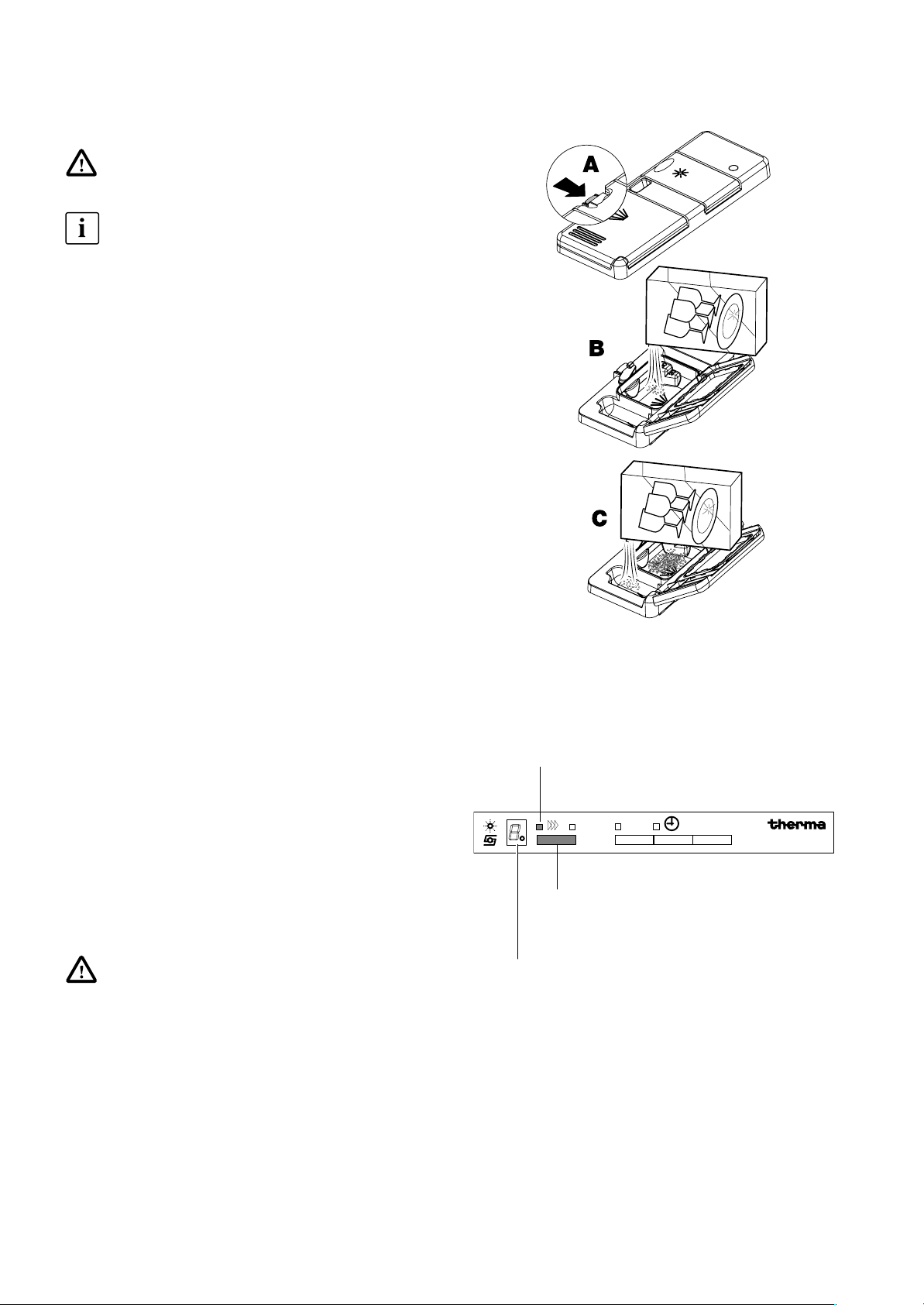

Remplissage du sel de
régénération

Ne jamais remplir le récipient pour sel de
régénération avec un produit de rinçage ou
de nettoyage!

N’utiliser que du sel régénérant pour le lave-vaisselle.
Remplir le sel de la manière suivante:

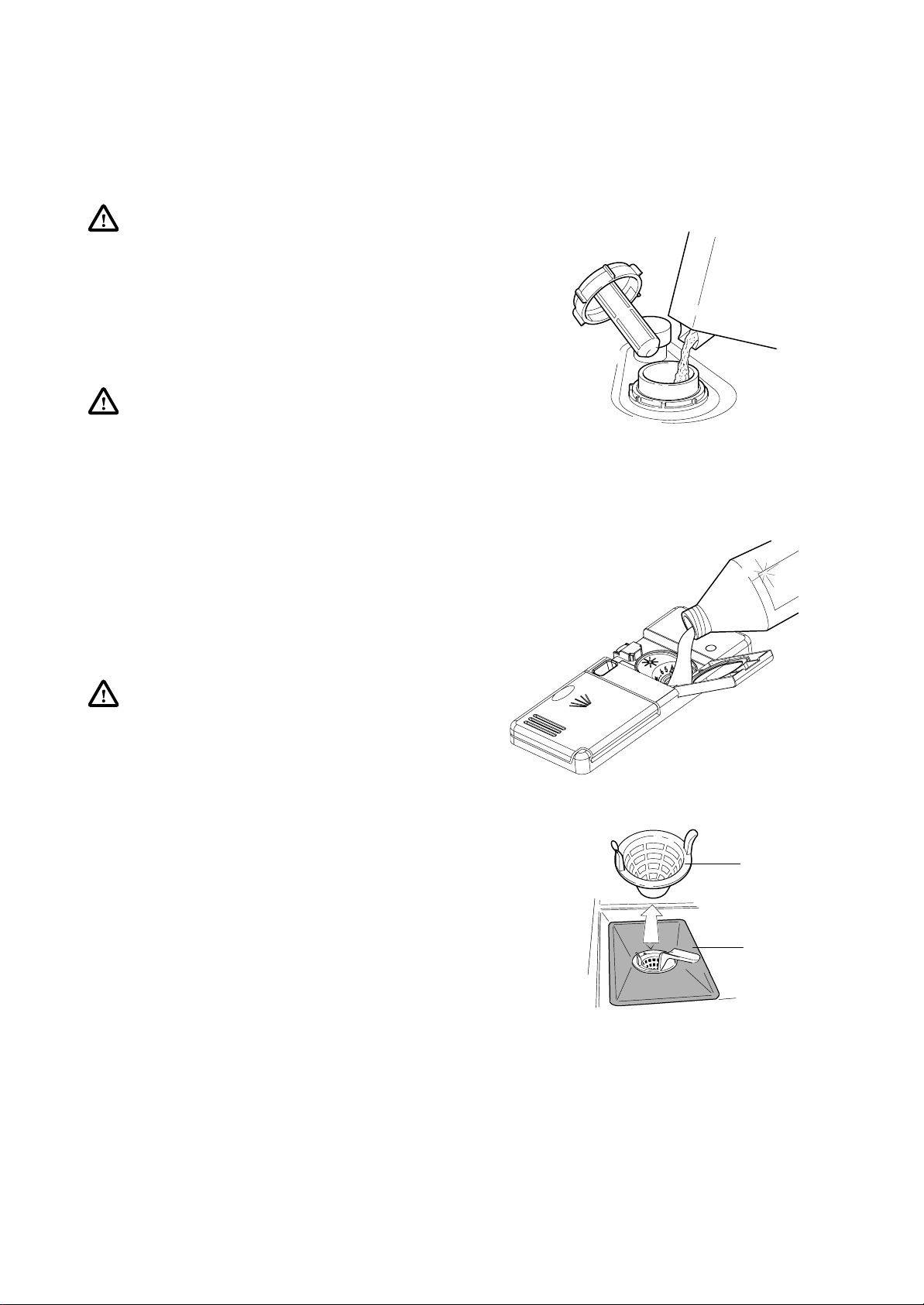

1. Ouvrir le bouchon (A) du récipient à sel.

2. Remplir le récipient avec de l’eau (B).

3. Ajouter 1 kg de sel (C) de régénération. Env. 1 l

d’eau sera alors absorbé.

4. Eliminer le sel de la surface du joint d’étanchéité.

5. Verrouiller l e récipient à sel en tournant le bouchon

jusqu’en butée.

6. Immédiatement lancer un cycle de lavage afin
d’éliminer les éventuels restes de sel.

La lampe-témoin de sel ne s’éteint qu’après 1 à 2 cy­cles de lavage.

A

B

C

9

Réglage du dosage du
sel de régénération

Le dosage du sel de régénération pour la déminérali­sation de l’eau doit être ajusté en fonction du degré de
dureté de l’eau utilisée. En cas de dosage trop faible,
des taches calcaires peuvent se déposer sur la vais­selle et les couverts. Le bureau local des forces motri­ces de votre domicile pourra vous renseigner quant au
degré de dureté de l’eau.

Si vous avez un appareil pour la déminéralisation de
l’eau dans votre appartement, il n’est pas nécessaire
de mettre du sel de régénération dans le lave-vais­selle. Dans ce cas la lampe-témoin de sel est allumée
en permanence.

Procédure de réglage du dosage:

A l’aide d’une pièce de monnaie ou d’un tournevis
(Nr.4), tourner le bouton de réglage pour déminéralisa­tion de l’eau jusqu’à ce que la flèche sur le bouton indi­que le niveau désiré de 1 à 5:

La flèche doit se trouver face à un chiffre et la
position doit encocher de manière perceptible.

4

3

2

5

1

- Consommation de sel: En fonction du réglage,
1 kg de sel de régénération est suffisant

sur position cycles de lavage

1 ca. 45
2 ca. 25
3 ca. 20
4 ca. 15
5 ca. 10

Niveau 1:

Jusqu’à 12,5 degrés de dureté française (fH) (ce qui
correspond à 7 degrés de dureté allemande (dH))

Niveau 2:

Pour des degrés de dureté française compris entre
12,5 et 25 (fH) (ce qui correspond à des degrés de du­reté allemande compris entre 7 et 14 (dH))

Niveau 3:

Pour des degrés de dureté française compris entre 25
et 37,5 (fH) (ce qui correspond à des degrés de dureté
allemande compris entre 14 et 21 (dH))

Niveau 4:

Pour des degrés de dureté française compris entre
37,5 et 50 (fH) (ce qui correspond à des degrés de du­reté allemande compris entre 21 et 28 (dH))

Niveau 5:

Pour des degrés de dureté française supérieurs à 50
(fH) (ce qui correspond à des degrés de dureté alle­mande supérieurs à 28 (dH))

Le premier cycle de
lavage

- Veuillez laver la première fois avec le programme
intensif.

10

Corbeilles à vaisselle

- Compartiment à couverts avec élement supérieur

- Corbeille à vaisselle inférieure

- Corbeille à vaisselle supérieure

Les illustrations vous orientent sur la disposi­tion optimale du chargement de votre lave­vaisselle.

Eliminez les restes de nourriture importants
avant de disposer la vaisselle dans la corbeille,
sans toutefois rincer à chaud, ni employer de
produit de lavage à main.

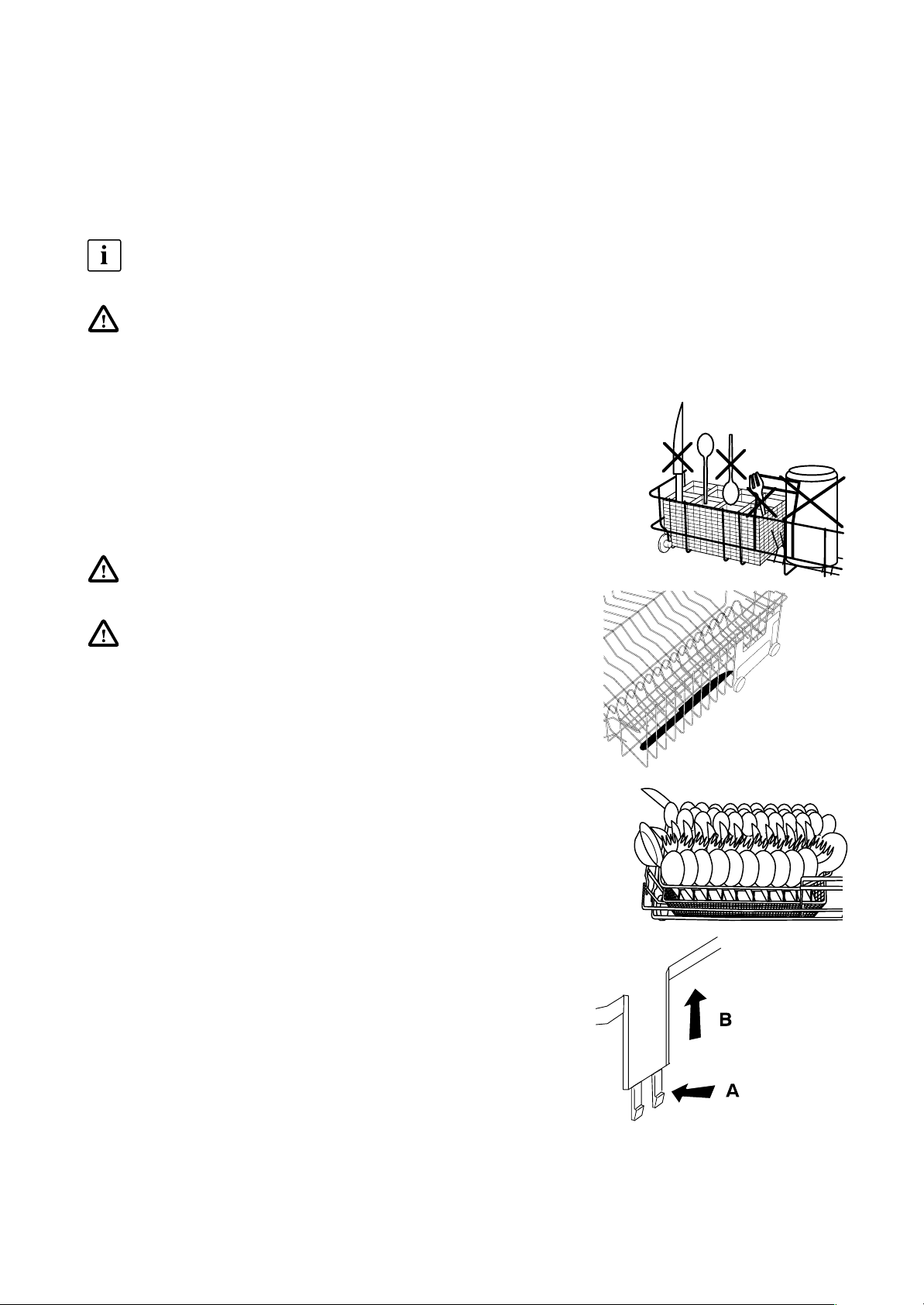

Compartiment à
couverts

Déposez les couverts dans la corbeille avec les man­ches vers le bas.

sans
élement supéreur
du compartiment
à couverts

À l’exception de ceux possédant un manche
très fin, et pouvant bloquer le mouvement du
bras de rinçage en traversant la corbeille.

Des couverts et des récipients hauts dans la
zone de la poignée de la corbeille à vaisselle
ne doivent pas empêcher le couvercle du réci­pient pour le produit de lavage d’être ouvert!

Important:

Les couverts longs doivent être déposés dans la cor­beille à vaisselle supérieure. Disposez les objets longs
et pointus (comme les couteaux) avec la poignée vers
l’avant dans le panier à vaisselle supérieur.

Élement supérieur du
compartiment à couverts

Grâce au élement supérieur du compartiment à cou­verts, les couverts ne se touchent plus par leurs surfa­ces. Toutes les pièces sont accessibles au jet d’eau.
Les couverts sont ainsi mieux lavés et séchés.

Enlevez l’élement supérieur
du compartiment à couverts

avec
élement supéreur
du compartiment
à couverts

1. Enfoncez légèrement les cliquets de verrouillage

(A).

2. Sortez le compartiment à couverts en le tirant vers

le haut (B).

11

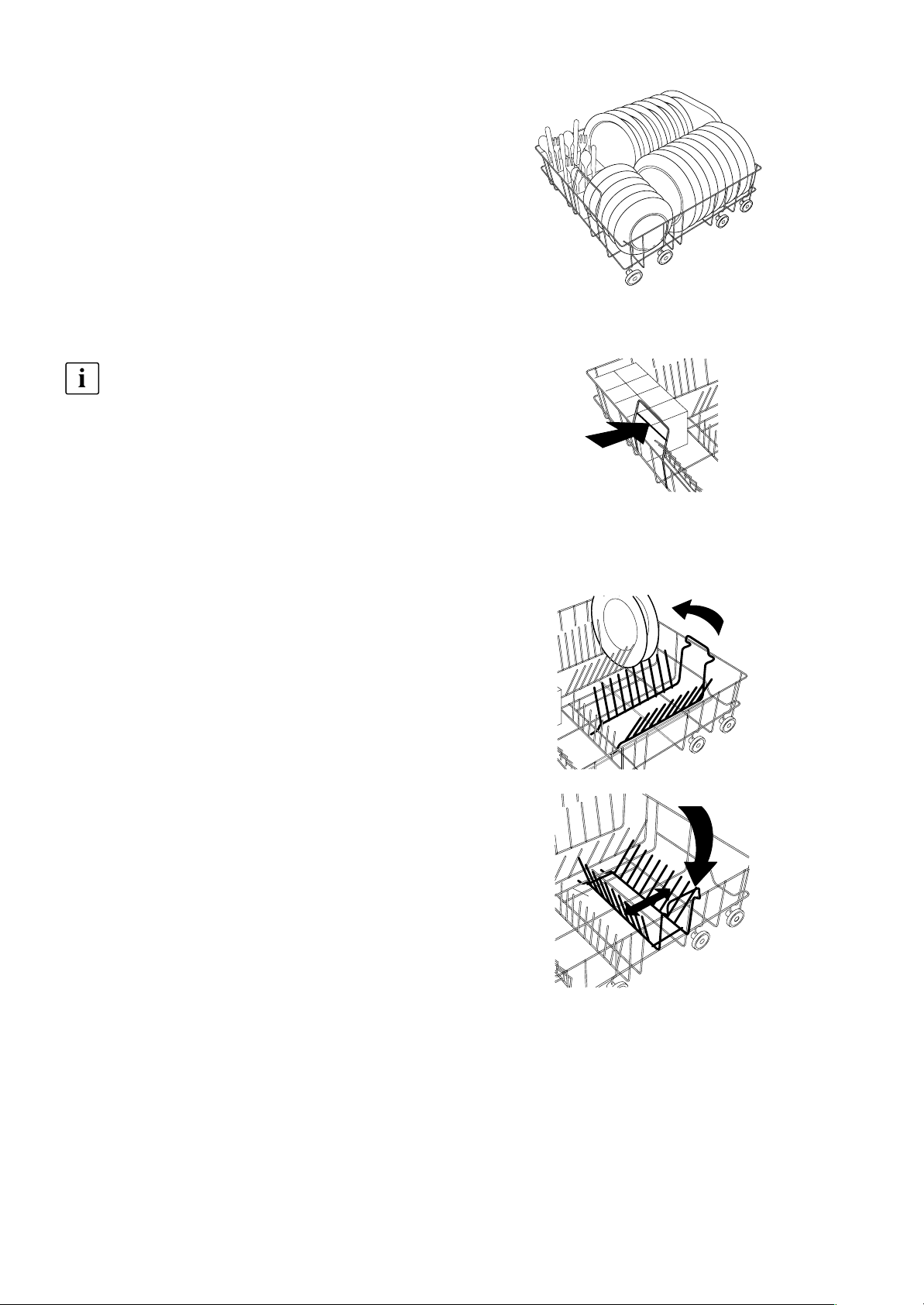

Corbeille à vaisselle
inférieure

Les pièces plus grandes et très sales sont nettoyées
minutieusement dans la corbeille inférieure.

1. Tirer complètement la corbeille.

2. Placer dans cette corbeille les pièces volumineu-

ses et lourdes (assiettes, plats, marmites...).

Ne modifiez pas la position inclinée de la poi­gnée du panier, sous peine de risquer des pro­blèmes lors de l’ouverture du récipient à pro­duit de lavage.

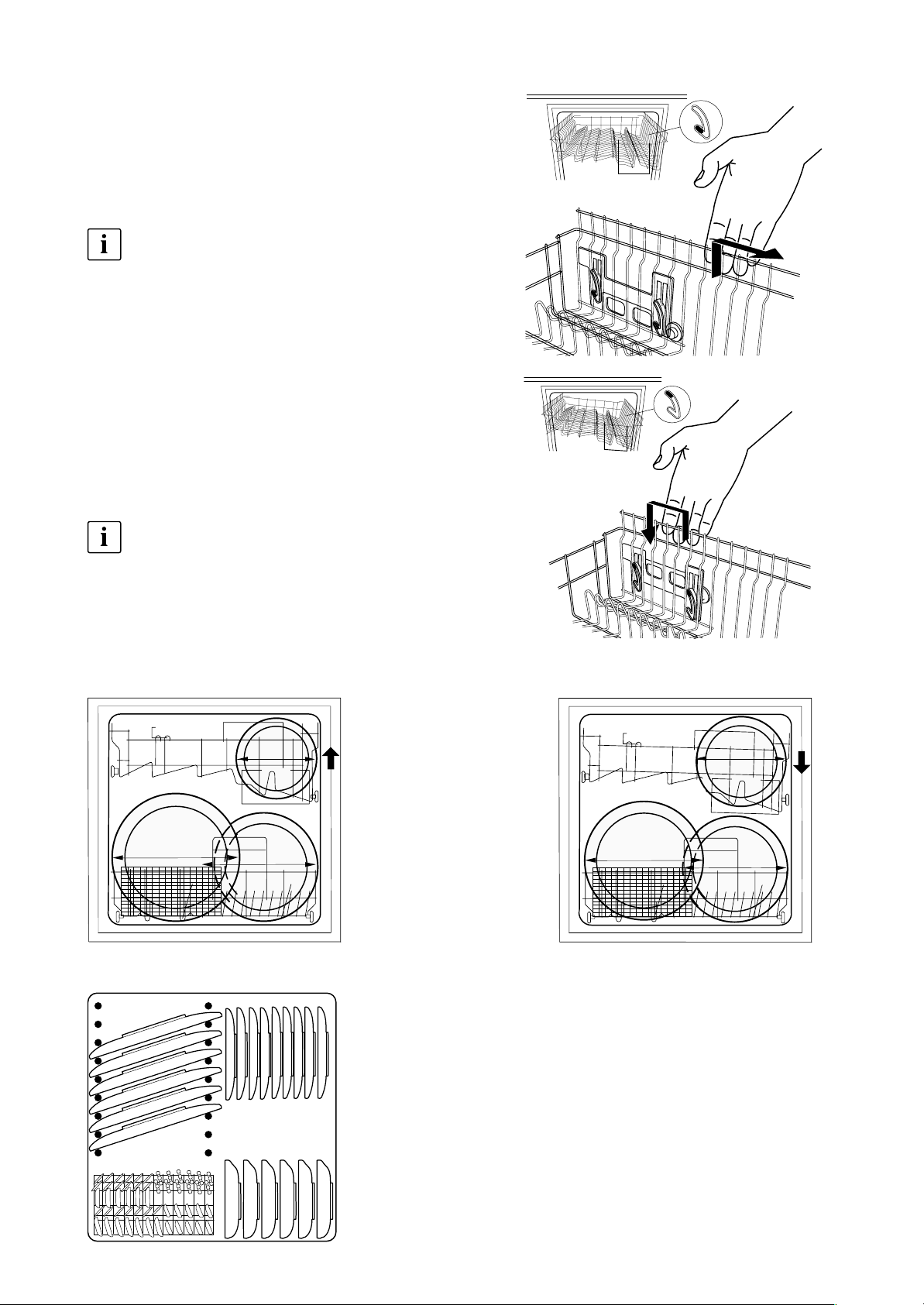

Râtelier amovible pour assiet−
tes, à droite, 10 positions

Pour une utilisation rationnelle de la place dans la cor­beille, le râtelier pour assiettes peut être placé dans
deux positions différentes. En direction longitudinale
ou transversale.

1. Dégager le râtelier pour assiettes en tirant la po­ignée (A) vers le haut.

2. Introduire ensuite le râtelier pour assiettes dans le
renforcement longitudinal (D), le mettre en posi­tion transversale, puis presser la poignée vers le
bas (B) jusqu’à ce qu’elle s’engage.

Le râtelier pour assiettes peut être adapté latérale­ment de manière variable (C), mise en place comme
décrit ci-dessus.

A

B

D

C

12

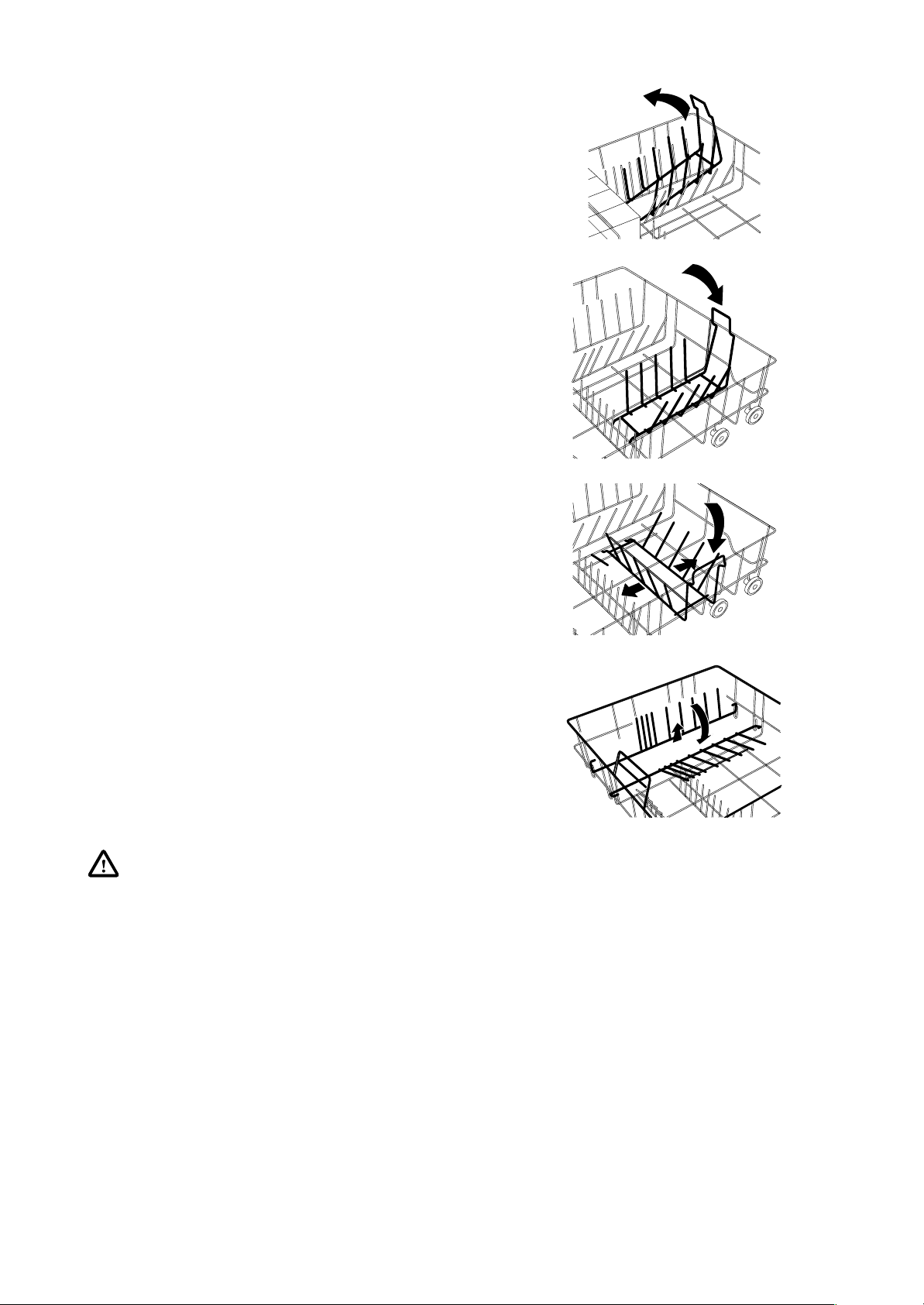

Garniture de râtelier amovible
pour assiettes, 5 positions

Pour les assiettes creuses ou les bols, une partie du
râtelier gauche peut être retirée.

- Dégager le râtelier pour assiettes en tirant la po­ignée (A) vers la haut.

La garniture de râtelier pour assiettes peut aussi être
montée à droite, à la place du râtelier à 10 positions
pour assiettes (B).

A

B

B

Râtelier pour assiettes
rabattable à gauche

Pour les grands bols et les casseroles, les râteliers
peuvent être rabattus.

1. Retirer la garniture de râtelier à 5 positions pour
assiettes et la corbeille à couverts.

2. Soulever légèrement le râtelier pour assiettes, et
rabattre vers la droite sur le fond de la corbeille.

Le râtelier à assiettes placé transversalement à l’avant
droite est optimal pour les petites assiettes plates d’un
diamètre de 170-210 mm.

Ne pas placer des récipients creux en avant à
droite dans la corbeille à vaisselle inférieure, le
récipient pour le produit de lavage ne doit pas
être empêché de s’ouvrir.

D

1

2

13

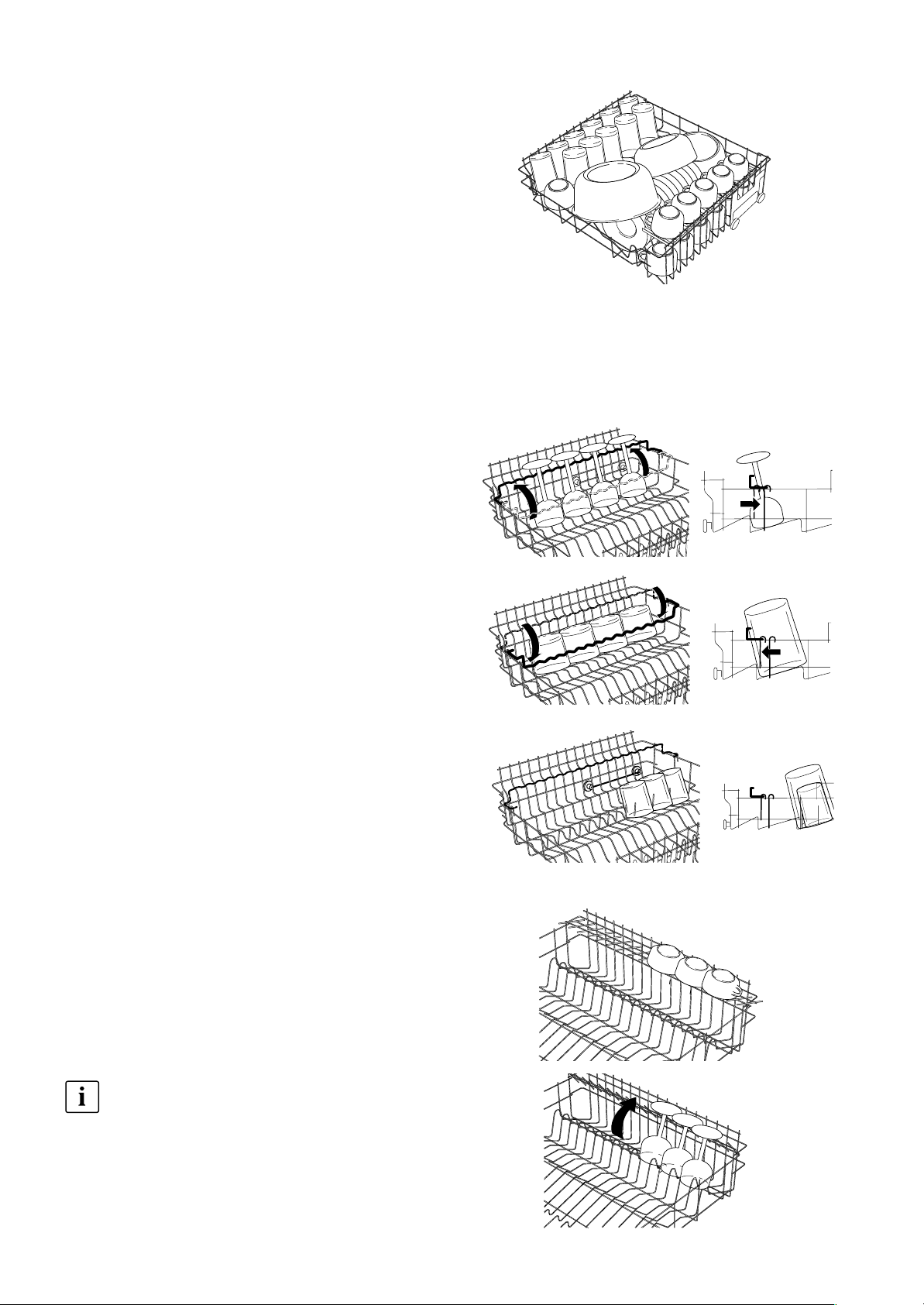

Corbeille à vaisselle
supérieure

Les petites pièces de vaisselle fragiles sont nettoyées
avec ménagement dans la corbeille à vaisselle
supérieure.

1. Tirer la corbeille à vaisselle supérieure jusqu’à la
butée.

2. Ranger les petites et légères pièces de vaisselle
fragiles comme souscoupes, tasses, verres ainsi
que les pièces en plastique résistantes aux écarts
thérmiques dans la corbeille à vaisselle supérieu­re.

Etagère à tasses réglable

Pour les verres à pied, accrocher l’appuie-verres sur
la position droite (fig. A) puis relever.

Pour les verres cylindriques hauts, accrocher l’ap­puie-verres sur la position gauche (fig. B) puis relever .

Les verres peuvent également être placés sur les tiges
redressées (fig. C)

Pour décharger ou en cas de non-utilisation, rabattre
l’appuie-verres sur la droite.

Supports de tasses réglables

Disposer de manière décalée les éléments réglés, au­dessus et au-dessous des supports de tasses rabatta­bles, afin que le jet de giclage puisse atteindre toutes
les pièces.

Fig. A

Fig. B

Fig. C

Les verres à pied peuvent être accrochés dans les évi­dements du support de tasses.

Le support de tasses avant peut être posi­tionné sur 2 niveaux différents.

14

La corbeille à vaisselle
supérieure est ajustable en
hauteur sur la droite

Ajuster la corbeille supérieure à la hauteur désirée, en
fonction de votre vaisselle:

Egalement possible lorsque la corbeille est
chargée.

Remonter:

1. retirer la corbeille

2. soulever à droite

3. tirer vers l’avant jusqu’à la butée, puis engager

dans la position supérieure.

Descendre:

1. retirer la corbeille

2. soulever à droite, puis descendre en position

basse

Avant de rincer, contrôlez si les bras gi­cleurs tournent librement.

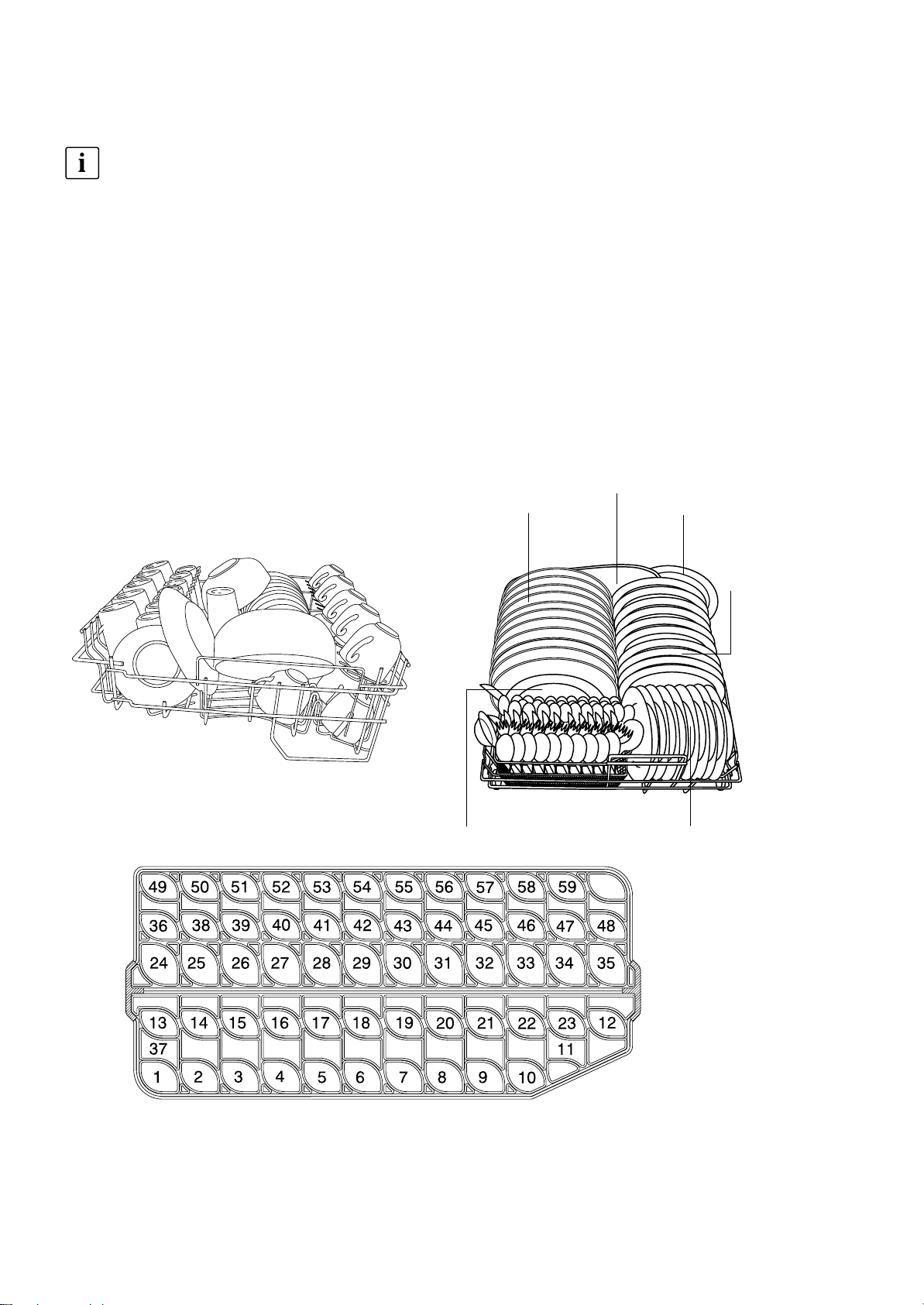

Charge optimale
corbeille supérieure: position haute

∅ 19

∅ 30

Ranger les grandes assiettes en position oblique.
Corbeille à vaisselle inférieure

∅ 25

Charge optimale
corbeille supérieure: position basse

∅ 21

∅ 28

∅ 25

Corbeille inférieure:
Devant à droite ne placer que des
assiettes plates jusqu’ à un
diamètre de 210 mm au maximum.

15

Verser le produit pour la vaisselle

Lampe-témoin pour sélection

N’utilisez jamais des produits pour laver la
vaisselle à la main ou des nettoyants indus­triels.

N’utilisez que des produits pour la vaisselle en
usage dans le commerce qui sont bons pour
des lave-vaisselles domestiques.

Normalement le récipient pour le produit de lavage est
ouvert.

S’il est fermé:

1. Ouvrir le récipient pour le produit de lavage en ap­puyant sur la touche de fermeture (A).

2. Remplir le récipient sec avec du produit pour la
vaisselle selon les indications du producteur du
produit de lavage (B).
Ne placer les pastilles dans le récipient pour le pro­duit de lavage ou le panier à couverts que selon les
indications du producteur.

3. Pour les programmes avec prélavage chaud on
peut verser en plus du produit vaisselle dans le
deuxième creux (C).

4. Fermer le récipient pour le produit de lavage en a p ­puyant.

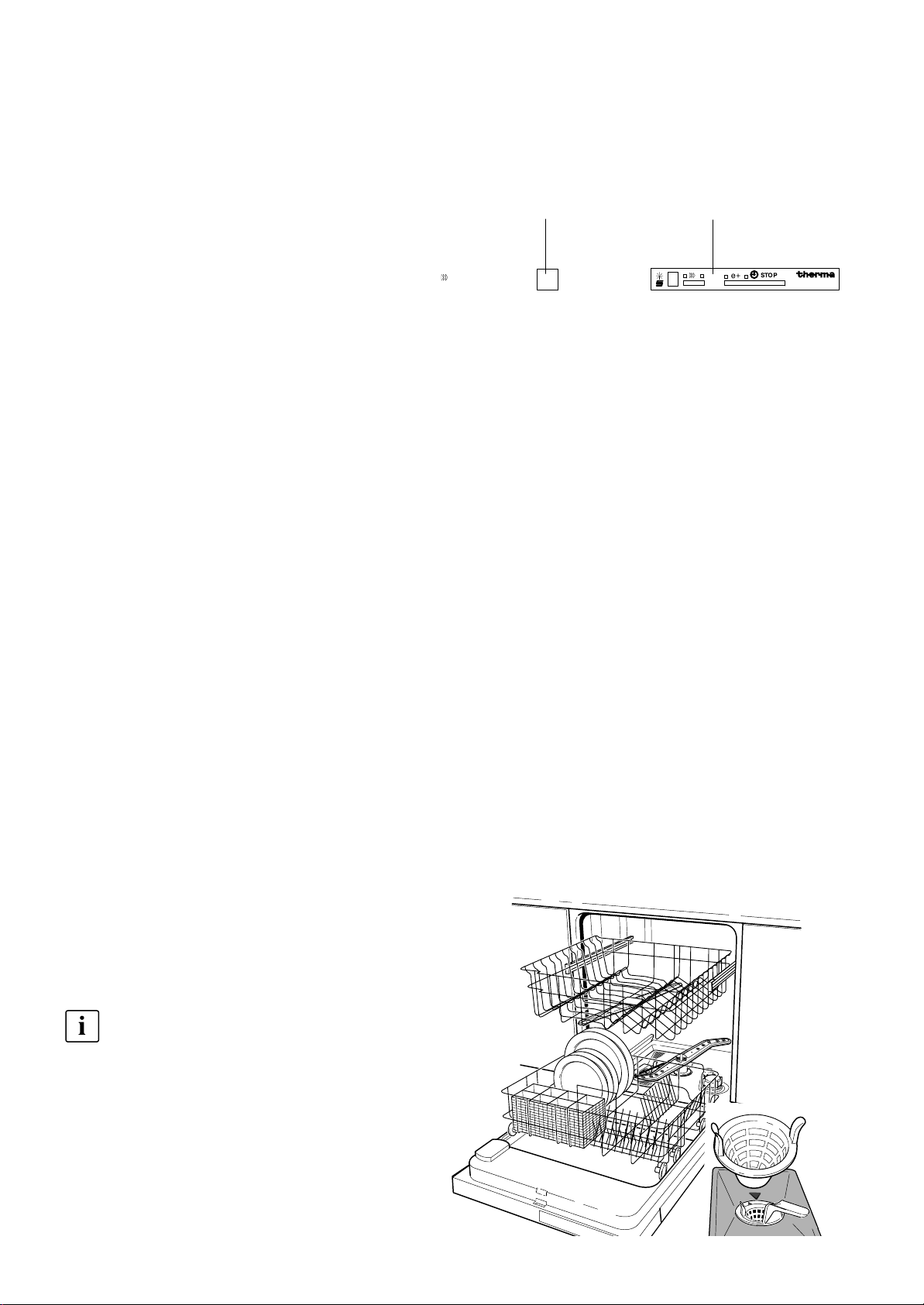

Sélection et démarrage du programme

1. Rentrer totalement les corbeilles à vaisselle.

2. Presser sur l’interrupteur principal.

3. Sélectionnez le programme désiré, à l’aide de la

touche de sélection de programme. Voir les ta­bleaux de pr ogramme à la page 19. Le programme
sélectionné s’allume dans la fenêtre d’affichage, et
la lampe témoin clignote.

4. Relever la porte et presser.

Le mécanisme de fermeture de la porte doit se
verrouiller pour que la machine puisse démar­rer.

Le processus de lavage démarre au bout d’environ
3 secondes.

N’ouvrez plus la porte après le démarrage du pro­gramme! Pour éviter des brûlures et des dégâts
aux meubles pour cause de vapeurs s’échappant
de l’appareil.

de programme

e+

Touche de séléction de programme

Panneau d’affichage pour numéro de
programme / mise en marche différée /
message d’erreur (chiffre)

STOP

GSV B.1

16

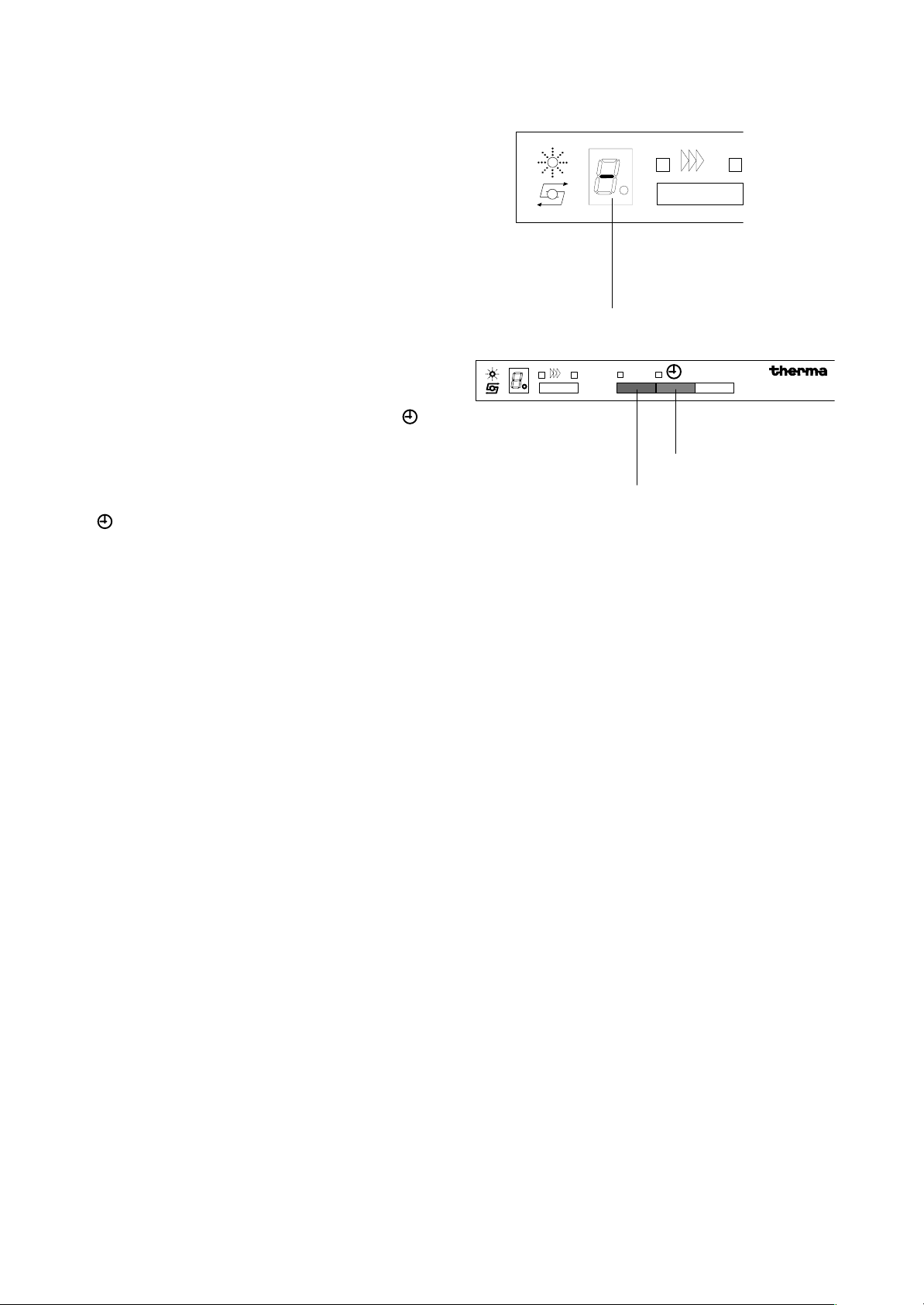

Mise en marche

Lampe-témoin pour

e

n

différée

Démarrage en différé de 1 à 9 heures.
La programmation d’un démarrage en différé du pro-

gramme de lavage préalablement sélectionné peut
s’effectuer à l’aide de la touche de temporisation, qui
permet de choisir une durée de 1 à 9 heures par pas
de 1 heure.

- La temporisation en heures se programme en
pressant plusieurs fois la touche (

alors dans la fenêtre d’affichage. La lampe témoin
clignote jusqu’à la fermeture de la porte.

La porte peut être ouverte jusqu’au début du lavage,
sans provoquer la perte des programmes.

La machine démarre automatiquement le programme
de lavage présélectionné après l’expiration de la durée
de temporisation.

). Elle s’affiche

Sélection de pro−
gramme / Corriger ou
annuler le démarrage
en différé

1. Ouvrez la porte.

Le temps restant encore jusqu’au démarrage du pro­gramme de lavage, s’affiche dans la fenêtre d’affi­chage.

mise en marche différé

e+

e+

Panneau d’affichage pour numéro de
programme / mise en marche différée /
message d’erreur (chiffre)

STOP

GSV B.1

Touche pour mise e
marche différée

STOP

GSV B.1

STOP / touche
de correction

2. Pressez la touche d’arrêt pendant au moins trois
secondes.

Le programme de démarrage différé s’annule.
En pressant une nouvelle fois la touche d’arrêt, on an-

nule également le programme de lavage.

- Sélectionner de nouveau le programme, et le dé­marrer, ou programmer de nouveau le démarrage
en différé.

Pour économiser

La touche Oeko e+ permet de diminuer la température
de lavage et, ainsi, de consommer moins d’énergie
pour le chauffage.

e+

Touche Oeko-+

STOP

GSV B.1

17

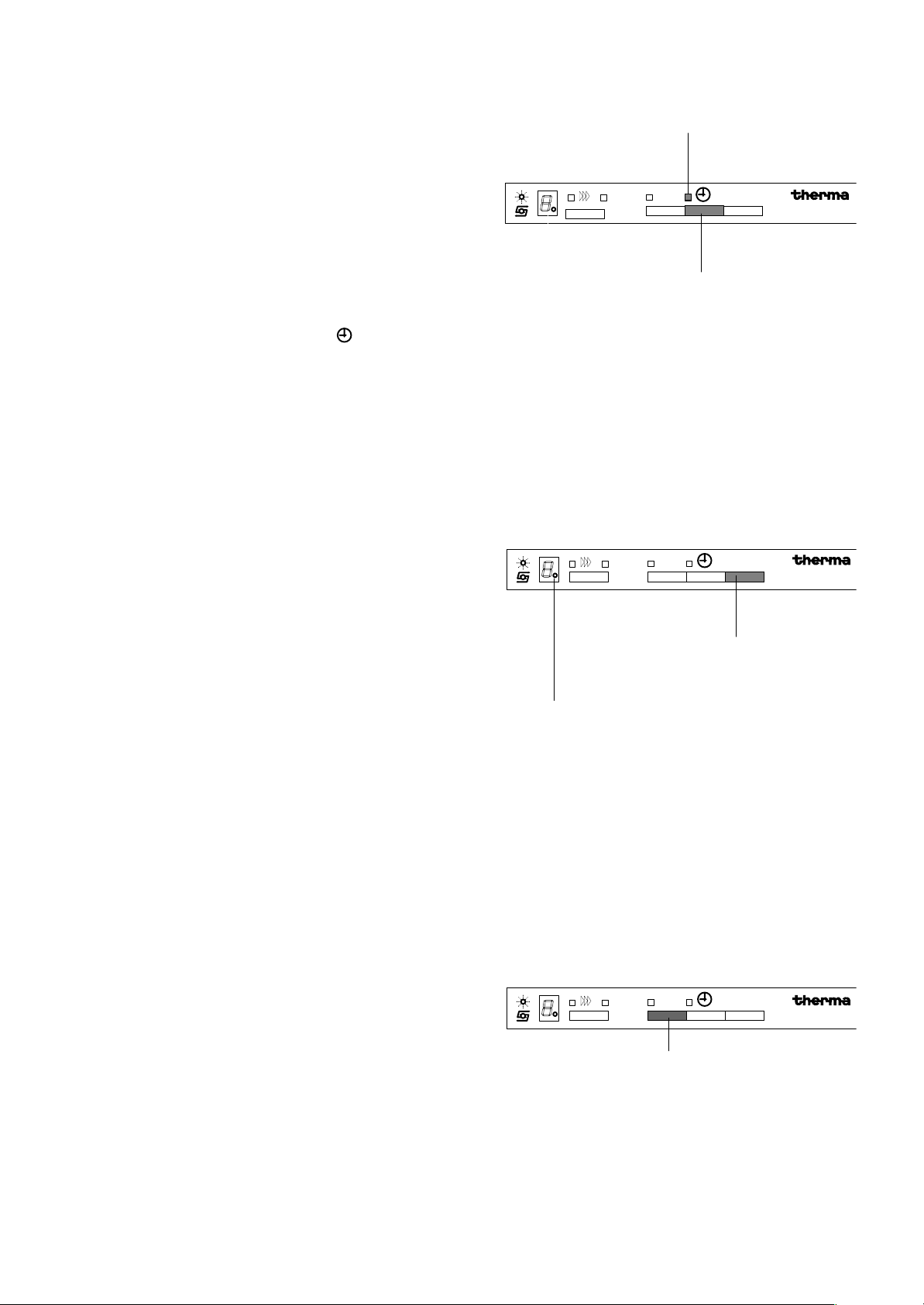

Fin du programme

La fin du programme de lavage est signalée par un si­gnal acoustique multiple.

Comme indication supplémentaire que le processus
de lavage est terminé, vous avez un tiret transversal,
qui clignote dans l’afficheur de programme.

Signal acoustique

Le signal acoustique peut être neutralisé.

Panneau d’affichage pour
numéro de programme /
mise en marche différée /
message d’erreur (chiffre)

e+

STOP

GSV B.1

1. Pressez simultanément les touches (e+) et (

jusqu’à ce que le signal acoustique ne soit plus au­dible.

2. Le signal acoustique s’enclenche de nouveau, en
pressant une nouvelle fois sur les touches (e+) et

(

).

Panne du réseau
électrique

En cas de panne secteur ou de déclenchement invo­lontaire de l’interrupteur principal, toutes les valeurs
réglées sont conservées.

),

Touche pour mise en
marche différée

Touche Oeko-+

18

Tableau des programmes

Prélavage

1 Rinçage froide

Intensif

2 Vaisselle très fortement souillée
2 + e Vaisselle fortement à très fortement souillée

Normal

3 V aisselle fortement souillée

Programme quotidien recommandé

3 + e Programme le plus économique pour les salissures

les plus tenaces. “label énergie” AAB *)

BIO avec prélavage

4 Vaisselle normalement souillée

Prélavage

45°C 65°C 70°C
40°C 60°C 65°C 61

40°C

Nettoyage

60°C 70°C 60

50°C 68°C 2.5 h

45°C 70°C 60

Rinçage

Rinçage final

Séchage

67

Durée (Min.)

6

4 + e Vaisselle normalement souillée

ECO avec prélavage

5 Vaisselle délicate normalement souillée
5 + e Vaisselle délicate normalement souillée

BIO sans prélavage

6 Vaisselle légèrement souillée
6 + e Vaisselle légèrement souillée

ECO sans prélavage

7 Vaisselle très légèrement souilliée
7 + e Vaiselle très légèrement souillée

Verres à boire

8
8 + e

Bref

9
9 + e

35°C

40°C 65°C 52

50°C 70°C 53
40°C 65°C 50

45°C 70°C 53
40°C 65°C 50

50°C 70°C 47
40°C 65°C 43

45°C 65°C 43
40°C 60°C 41

45°C 65°C 32
40°C 60°C 28

Les données de programmation diffèrent en fonction du mode de raccordement, des variations de tension
du réseau électrique, de la température d’entrée de l’eau, de la pression de l’eau et de la charge.

*) Avec ce programme la distinction AAB selon EN 50242 est obtenu.
A = Meilleure efficacité d’energie A = Meilleur résultat de nettoyage A = Meilleur résultat de séchage

Pour les lavages de test selon la norme de vérification EN 50 242 (voir sur page 28) un encrassement extrèmement
tenace est utilisé qui se produit que rarement pendant l’usage quotidien.
Nous proposons donc de choisir un programme qui est adapté à l’encrassement selon ce tableau. Des résidus
desséchés nécessitent le plus souvent un programme plus fort.

19

Signalisation d’erreur

L’électronique du lave-vaisselle peut elle-même iden­tifier les erreurs et les afficher. Si une erreur survient,
un code d’erreur clignote dans l’afficheur.

Veuillez noter ce code d’erreur avant de contacter le
service après-vente.

La signalisation d’erreur s’annule dès que l’interrup­teur principal a été déclenché.

Code d’erreur et cause
possible

A = Robinet d’eau fermé ou tamis d’alimentation

bouché

C = Tuyau d’évacuation, filtre grossier, filtre fin

ou siphon obstrué

E = Pression d’eau trop faible, robinet d’eau
n’est pas tout à fait ouvert, conduite

d’alimentation ou filtre d’alimentation bouché,
machine perd de l’eau.

H = Demander l’intervention du service après-

vente

1 Vorspülen / prélavage / Prelavaggio
2 Intensiv / intensif / intenso

3 NORMAL-mit Vorspülen /-avec prélavage /-con prelavaggio
4 BIO - mit Vorspülen / - avec prélavage / - con prelavaggio

Interrupteur pricipal
MARCHE/ARRÊT

5 ECO - mit Vorspülen / - avec prélavage / - con prelavaggio
6 BIO - ohne Vorspülen / - sans prélavage / - senza prelavaggio
7 ECO - ohne Vorspülen / - sans prélavage / - senza prelavaggio
8 Gläser / verres à boire / bicchieri
9 Kurz / bref / breve

Panneau de
commande

GSV B.1

L = Demander l’intervention du service après-

vente

P = Demander l’intervention du service après-

vente

U = Demander l’intervention du service après-

vente

Déchargement de la corbeille à
vaisselle

Après déroulement du programme de rinçage:

1. Décharger la corbeille inférieure en premier.

2. Décharger ensuite la corbeille supérieure, afin

qu’aucune goutte d’eau ne puisse tomber sur la
vaisselle de la corbeille inférieure.

Contrôler le tam i s grossier après chaque cycle
de nettoyage, et le nettoyer au besoin.

20

Nettoyage et entretien

Ajouter du sel régénérant

Ne jamais remplir le récipient à sel de
régénération avec un produit de rinçage ou de
nettoyage!

Le récipient à sel de régénération pour la déminérali­sation de l’eau devra être rempli lorsque la lampe­témoin s’illumine.

Procéder comme indiqué du chapitre “Avant la pre­mière utilisation” à la page 9, sans cependant devoir
ajouter de l’eau.

Après le remplissage, immédiatement enclen­cher le programme «prélavage», afin de rincer
les éventuels dépôts de sel.

Ajouter du produit de
rinçage

Lorsque le témoin du produit de rinçage s’allume, il
faut rajouter du produit de rinçage.

Procéder comme décrit sur le chapitre “Avant la pre­mière utilisation” à la page 9.

Eliminer de suite les gouttes de produit de
rinçage éventuellement tombées en dehors du
récipient et pouvant sinon provoquer la forma­tion de mousse.

Nettoyage du tamis
grossier

Contrôler le tamis grossier après chaque cycle de net­toyage, et le nettoyer au besoin.

- Simplement tirer le tamis grossier vers le haut,

- le nettoyer sous l’eau courante, et le remettre en
place.

Tamis grossier

Microfiltre

21

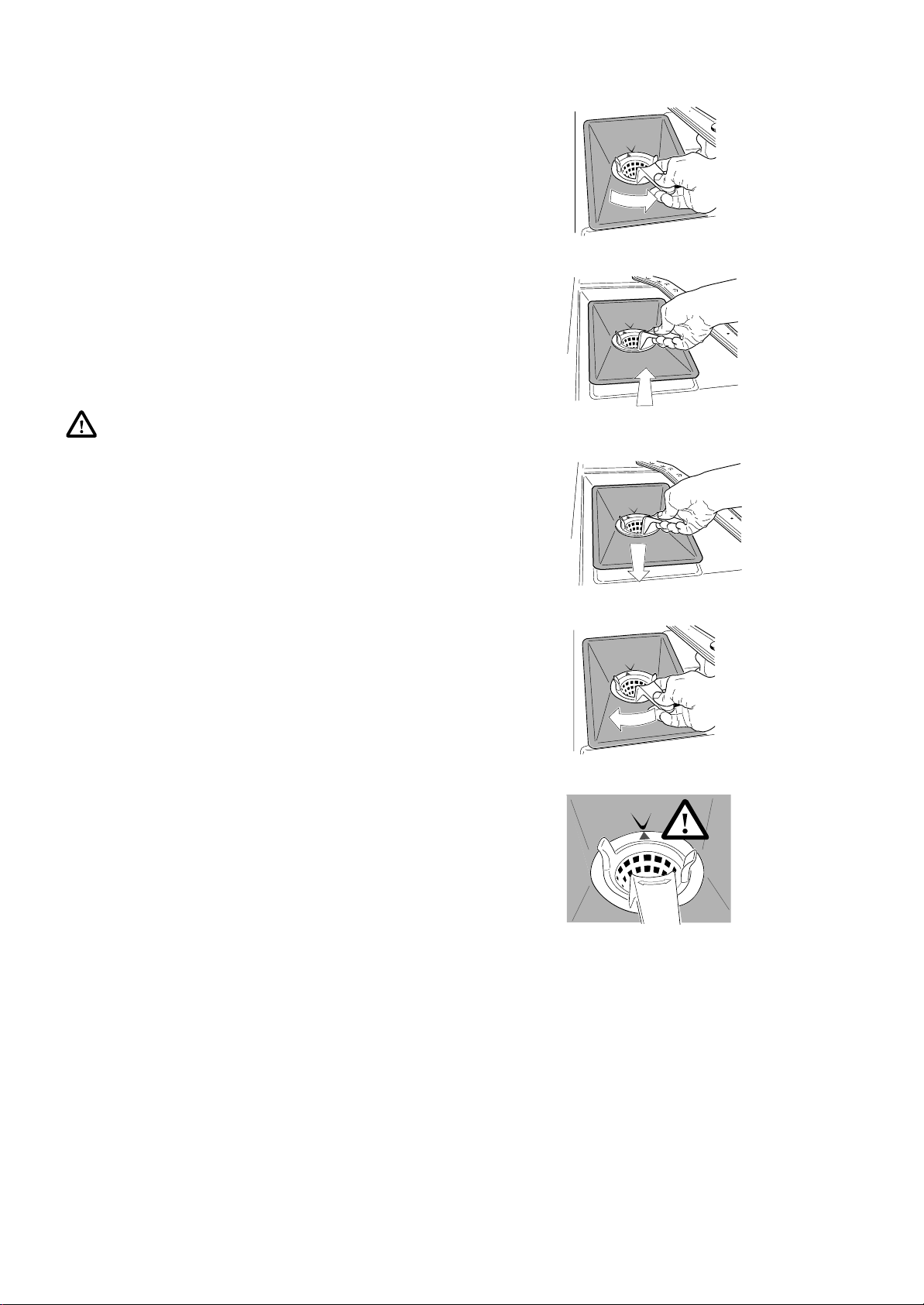

Nettoyage du
microfiltre

Le microfiltre doit être nettoyé de temps en temps:

1. Déverrouiller le filtre en tournant le levier vers la
droite.

2. Retirer le microfiltre et le nettoyer sous l’eau cou­rante à l’aide d’une brosse.

3. Replacer le microfiltre dans son socle.

4. Le verrouiller en tournant le levier vers la gauche
jusqu’à ce qu’il s’enclenche perceptiblement
(fléches).

Ne pas pousser la manette vers le haut. Si
le tamis ne s’enclenche pas, les buses des
bras de rinçage risquent d’être bouchées.

1.

2.

3.

4.

22

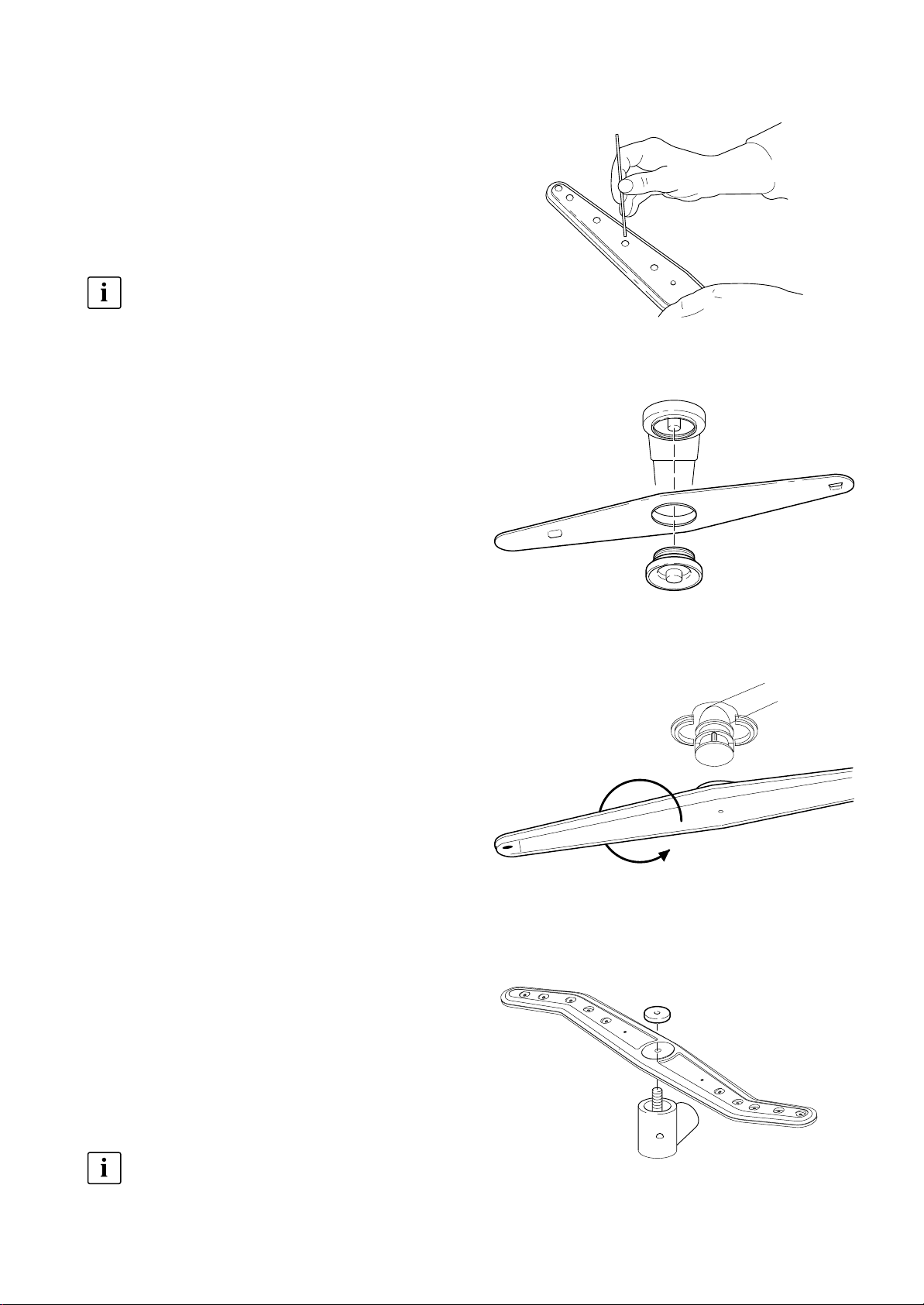

Nettoyage des buses
des bras de rinçage

Contrôler régulièrement si les buses des trois bras de
rinçage ne sont pas obstruées par des restes d’ali­ments. Si nécessaire, nettoyer les buses sous l’eau
courante à l’aide d’un fil de fer ou d’une aiguille.

Tout en veillant à ne pas endommager l’orifice.

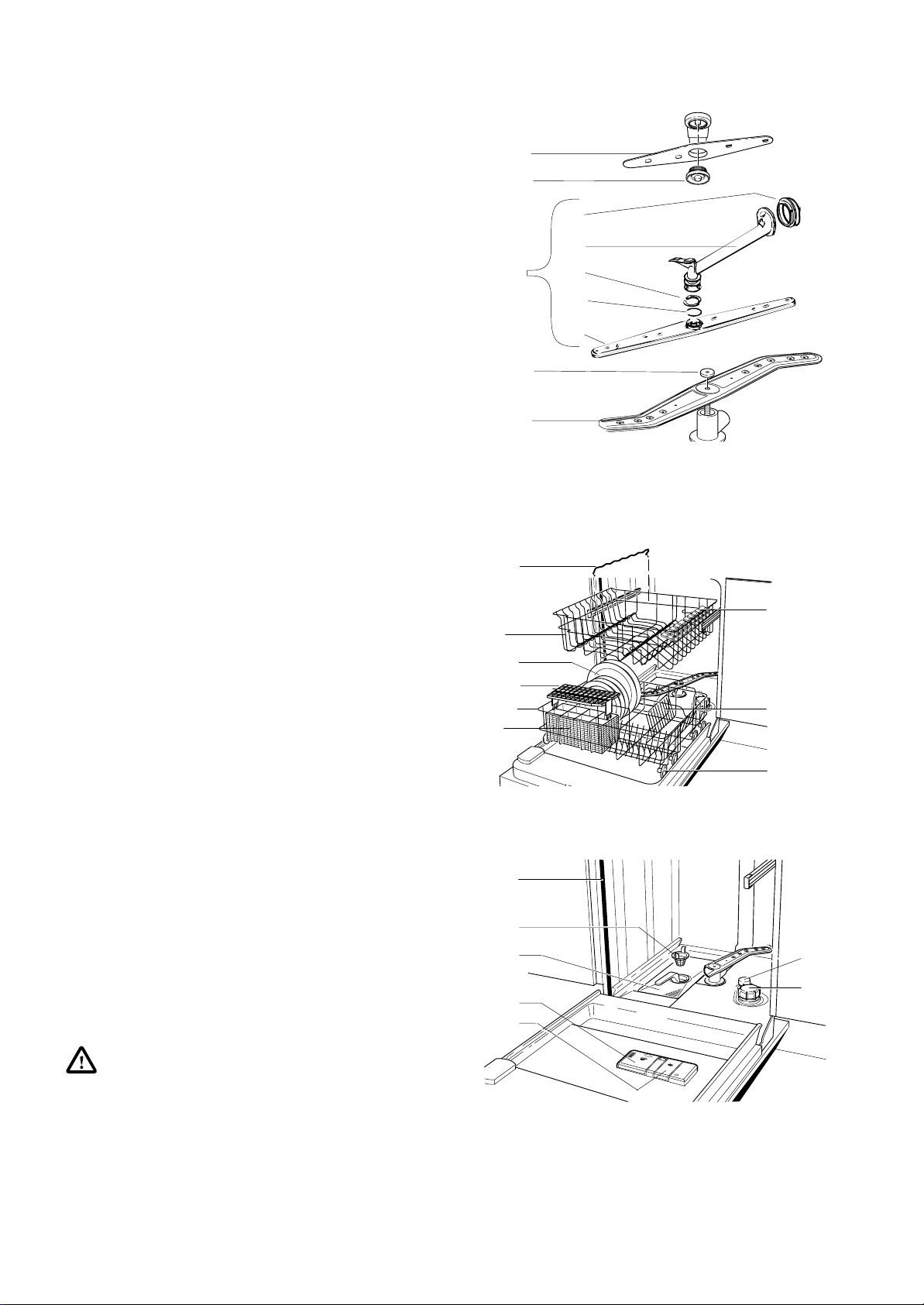

Bras de rinçage supérieur

Retirer le bras de rinçage supérieur:

1. Dévisser la vis de fixation (A) en la tournant vers
la gauche.

2. Retirer le bras de rinçage de l’axe de rotation.

3. Nettoyez régulièrement le bras de rinçage et les

vis de fixation.

4. Démonter le bras de rinçage et le bloquer en tour­nant la vis (A) vers la droite.

A

Bras de rinçage médian

1. Retirer le bras gicleur médian en lui imprimant un
mouvement de rotation latéral.
Le bras de rinçage en deux parties est maintenu
par un ressort de serrage (B).

2. Pour le montage, presser le bras gicleur latéral
vers le haut, jusqu’à ce qu’il s’engage de manière
perceptible.

Bras de rinçage inférieur

Retirer le bras de rinçage inférieur:

1. Dévisser l’écrou de fixation (C) en le tournant vers
la gauche.

2. Retirer le bras de rinçage de l’axe de rotation.

3. Nettoyer les buses.

4. Remonter le bras de rinçage et le bloquer en tour-
nant l’écrou de fixation (C) vers la droite.

B

C

En secouant le bras de rinçage entièrement
séché les résidus tenaces peuvent être sortis.

23

Aide en cas de panne

Avant de faire appel au service après-vente, vérifiez d’abord si vous ne pouvez pas remédier vous-même au pro­blème en suivant les instructions ci-dessous. Si elles ne suffisent pas, n’hésitez pas à contacter le service après­vente.

La pompe d’évacuation tourne en permanence,
même si la machine est éteinte.

- Le dispositif de protection contre les inondations
s’est enclenché. Fermez le robinet d’alimentation
en eau. Retirez ensuite la fiche d’alimentation.
Dans le cas d’un raccordement fixe, coupez le(s)
disjoncteur(s) ou ôtez le(s) fusible(s). Appelez le
service après-vente pour identifier la panne.

Le programme ne démarre pas.

- Le dernier programme est-il terminé? Est-ce que
le symbole pour la fin du programme est allumé?

- Les fusibles du tableau électrique sont-ils en bon
état? Votre appareil est-il branché?

- La porte est-elle bien fermée? Si non, fermez-la
à fond jusqu’à ce le mécanisme de fermeture de la
porte se verrouille.

L’eau n’arrive pas.

- Le robinet d’eau est-il complètement ouvert?

- Le robinet d’eau est-il bouché? Ouvrir et fermer
plusieurs fois le robinet d’eau.

- Le filtre situé dans le raccord du flexible au robinet
est-il propre? Si nécessaire, nettoyez le filtre.

- Le flexible d’alimentation est-il plié? Vérifiez le
flexible sur toute sa longueur.

- La pression minimale d’écoulement de l’eau est­elle de 1 bar?

L’indicateur de déroulement de programme reste
bloqué au début d’un cycle de lavage avec déter­gent.

- Avez-vous ouvert le robinet d’eau?

- Le filtre situé dans le raccord du flexible au robinet
est-il propre? Si nécessaire, nettoyez le filtre.

L’eau n’est pas évacuée

- Le tuyau d’évacuation subit-il une compression?
Vérifier le placement correct du tuyau (voir cha­pitre «Ecoulement de l’eau»).

- Le siphon est-il bouché ? Vérifier la non obstruc­tion du siphon (du local).

La vaisselle n’est pas propre

- Avez-vous sélectionné le programme approprié
au type et au degré de salissure de la vaisselle?
(Voir le “Tableau des programmes”).

- Avez-vous disposé la vaisselle de sorte que les
jets d’eau puissent atteindre toutes les faces, inté­rieures et extérieures, de la vaisselle? Les paniers
ne doivent pas être surchargés.

- Les bras n’ont-ils pas été bloqués par de la vais­selle ou des couverts?

- Est-ce que les gicleurs des bras de rinçage sont­ils propres?

- Tous les filtres du fond sont-ils propres? Sont-ils
installés correctement?

- Avez-vous mis assez de détergent?

- Le flexible d’évacuation est-il correctement
installé?

- Est-ce que le siphon du coté bâtiment est-il
obstrué?

- Y a-t-il encore du sel régénérant dans le récipient
de réserve du sel? Sans sel, l’eau n’est pas adou­cie et des dépôts de calcaire peuvent se former sur
la vaisselle et dans la machine.

- Avez-vous réglé l’adoucisseur en fonction de la
dureté de votre eau de distribution?

La vaisselle n’est pas sèche et n’a aucun éclat.

- Y a-t-il encore du produit de rinçage dans le
réservoir?

- Le dosage du sel régénérant est-il correctement
réglé?

Les verres et la vaisselle présentent des stries, des
bandes, des taches laiteuses ou des auréoles
bleuâtres.

- La dose de produit de rinçage est trop importante.
Réduisez la dose.

Les verres et la vaisselle sont constellés de taches
d’eau séchée.

- La dose de produit de rinçage est trop faible. Aug­mentez la dose.

- Le dispositif de fermeture du récipient à sel est-il
bien fermé?

Taches de rouille à l’intérieur du lave-vaisselle.

- L’intérieur du lave-vaisselle est en acier inoxyda­ble. Si des taches de rouille apparaissent, elles
sont d’origine extérieure (rouille dans l’eau, oxyda­tion des casseroles, couverts, etc.). Eliminez ces
taches au moyen d’un produit du commerce pour
l’entretien de l’acier inoxydable.

- Le programme ”Prélavage” a-t-il été lancé immé­diatement après avoir fait le plein en sel?

24

Service

Le service après-vente Therma met un personnel
qualifié à la disposition de ses clients.

Avant de vous adresser
au service après−vente

Assurez-vous que vous n’avez fait aucune erreur de
manipulation.

Regardez à ”Aide en cas de panne”.

Vous voulez solliciter
le service après−vente

- Notez les indications suivantes que vous trouve­rez sur la plaque signalétique de votre appareil:

- Numéro de série

- Désignation de modèle

-N° de produit

- ainsi que des indications d’erreur éventuelles à
l’affichage

- Veuillez toujours indiquer ces données si:

- vous demandez l’intervention du service

après-vente

- vous commandez des pièces de rechange ou

des accessoires

- vous avez des questions d’ordre technique

• Notez minutieusement vos observations, vous
simplifierez ainsi l’analyse préliminaire et le travail
de nos techniciens.

• Composez le numéro de service 0848 848 999.
Votre appel sera automatiquement dévié vers le
point de service le plus proche.

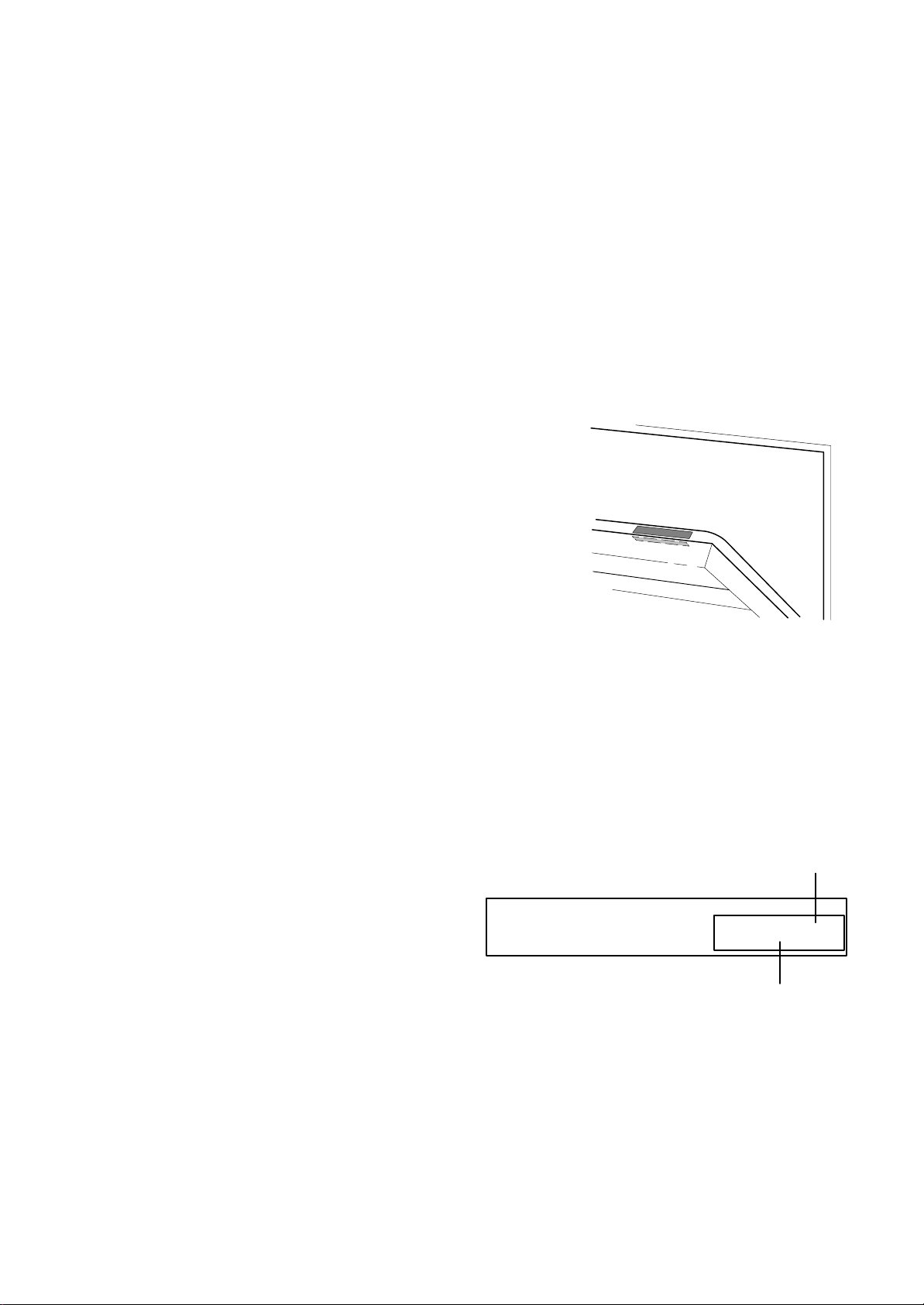

Numéro de série

Prod-Nr.:

Série-Nr.:

Mod:

Désignation de modèle

• Soyez là lorsque le technicien se présentera à vo­tre domicile, car il a besoin d’informations.

25

Pièces de rechange

Désignation No. de pièce

de rechange

1. Bras de rinçage supérieur 153 0306-00/8

2. Palier du bras de rinçage

supérieur 153 0142-02/3

3. Bras de rinçage médian
(jeu complet) 153 0272-00/2

3.1 Joint 899 646 1238-20/7

3.2 Tubeliaison (n’est pas disponible comme pièce

détachée, voir pos.3)

3.3 Palier de bras gicleur,
en 2 parties 899 646 1237-86/0

3.4 Ressort de serrage 153 0756-00/4

3.5 Bras de rinçage (n’est pas disponible comme

pièce détachée, voir pos.3)

4. Ecrou et blocage du bras
de rinçage 150 2356-00/7

5. Bras de rinçage inférieur 153 0859-00/6

6. Corbeille supérieure complète 153 0256-04/7

6.1 Compartiment pour tasses 153 0863-01/6

6.2 Soutien pour verres 153 0653-01/1

7. Corbeille inférieure complète 153 0257-03/7

7.1 Corbeille à couverts 153 0699-00/6

7.2 Compartiment à couverts 153 0899-00/2

6.2

6

7.4

7.2

7.1
7

1
2

3.1

3.2

3

4

3.3

3.4

3.5

5

6.1

7.3

7.3 Râtelier à assiettes, 10 positions 153 0644-01/0

7.4 Râtelier à assiettes, 5 positions 153 0645-01/7

8. Support de rouleau inférieur

complet 153 0216-01/7

9. Joint d’étanchéité de porte 153 0237-02/1

10. Tamis grossier 153 0051-00/0

11. Tamis fin avec microfiltre 153 0217-01/5

12. Couvercle complet, grand 400 60 78-02/8

13. Couvercle complet, petit 400 60 78-06/9

14. Capuchon pour amenée d’eau 153 0166-00/6

15. Couvercle du récipient à sel 805 0135 49-00/3

Le câble de raccordement électrique ne doit
être échangé que par un installateur conces­sionnaire ou par un de nos collaborateurs du
service après-vente.

Vente des pièces de rechange:

Stock en pièces de rechange centralisé Administration du service après-vente
5506 Mägenwil 5506 Mägenwil
Tel. [phone]

9

10

11

12
13

8

14
15

26

Caractéristiques techniques

Dimensions

Tension de service / Fréquence
Tension de service / Fréquence

Puissance absorbée Pompe de circulation 150 W
Puissance absorbée Corps de chauffe 3000 W

Puissance absorbée totale

Pression d’eau
froide ou chaude jusqu’à
max. 65_C

Capacité de charge Couverts normalisés CEI 11

Largeur
Hauteur
Profondeur max.
Profondeur max. avec porte
ouverte

min.
max.

54.6 cm

75.9 cm

57.0 cm

114.5 cm

400 V 2N 50 Hz
230 V 50 Hz

3150 W 10 A
2150 W 10 A
1150 W 6 A

1 bar (eau courante)

10 bars

Valeurs d’exploitation
Intensif
Intensif + e

Normal
Normal + e

Bref
Bref + e

* 1 couvert standard comprend:1 assiette à soupe, 1 assiette plate, 1 assiette à dessert, 1 sous-tasse, 1 tasse, 1
verre, 1 couteau, 1 fourchette, 1 cuillère à soupe, 1 cuillère à dessert, 1 cuillère à café.

Energie (kWh)

1,6
1,3

1,3
1,0

1,0
0,8

Eau (l)

16
16

16
15

13
13

Prescriptions

Cet appareil est conforme aux directive CE
73/23/CEE du 19.02.1973 (Directive sur la basse tension)
89/336/CEE du 03.05.1989 (Directive CEM y compris directive de modification 92/31/CEE)
90/683/CEE.

27

Indications pour tests comparatifs

Avant les tests, le réservoir de sel régénérant
de l’adoucisseur et le réservoir de produit de
rinçage doivent être entièrement remplis.

Norme de test: EN 50 242
Programme de comparaison:

Normal + Oeko (e+)

Capacité: 11 couverts standard
Dosage de produit de nettoyage:

27,5 g dans le réservoir
de produit de nettoyage

Dosage de produit de rinçage:

la position 6

Exemple de disposition de la
vaisselle

Mesurage de bruit

- La prescription de la puissance du niveau sonore
est selon EN 60704-2-3.

- Le mesurage doit suivre à la fin d’un programme
bref.

plaque ovale

assiette
plate

assiette à
dessert

assiette à
soupe

Corbeille à vaisselle
supérieure en position inférieure (abaissée).

1-10 cuiller
11 fourchette pour servir
12 cuiller
13-23 fourchette
24 cuiller à sauce

assiette à soupe

25-35 couteau
36-37 cuiller pour servir
38-48 cuillère à dessert
49-59 cuillère à café

assiette à dessert

28

Service après−vente

a

Un unico numero telefonico per tutta

Tel. 062 / 889 91 23 oder

Tel. 062 / 889 91 23 oder

0848 848 028

Kundendienst-Administration
5506 Mägenwil

Tel. 062 / 889 91 31
Fax 062 / 889 91 21

Kundendienst
5506 Zürich-Mägenwil

Industriestrasse 10
Fax 01 / 405 88 18

8604 Volketswil

Hölzliwisenstrasse 12
Fax 01 / 405 88 18

7000 Chur

Comercialstrasse 19
Fax 071 / 388 20 49

9000 St. Gallen

Vonwilstrasse 15
Fax 071 / 260 26 67

4127 Birsfelden

Hauptstr. 52
Fax 061 / 312 40 73

6032 Emmen

Buholzstrasse 1
Fax 062 / 889 95 85

Administration du service
5506 Mägenwil

Tel. 062 / 889 91 31
Fax 062 / 889 91 21

Service après-vente Servizio dopo vendita
1028 Préverenges

Le Trési 6
Fax 021 / 803 23 05

1950 Sion

Route de la picine 10
Fax 027 / 323 85 02

Eine Nummer für die ganze Schweiz
Un numéro pour toute la Suisse
Un unico numero telefonico per tutt
la Svizzera

Ersatzteilverkauf
Vente des pièces de rechange
Vendita di pezzi di ricambio

Administrazione servizio
5506 Mägenwil

Tel. 062 / 889 91 31
Fax 062 / 889 91 21

6916 Grancia

Zona Industriale E
Fax 091 / 994 38 46

ServicePhon

0848 848 999

0848 848 028

ou

oppure

Fax 062 / 889 91 10

3063 Ittigen/Bern

Ey 5
Fax 031 / 925 31 30

Garantie

Für jedes Therma-Produkt gewäh­ren wir ab Datum der Auslieferung
ein Jahr Vollgarantie. Schadhaft ge­wordene Teile werden kostenlos
ausgebessert oder ersetzt. Unsere
Garantieleistung schliesst die Ko­sten für Arbeits- und Reisezeit wie
auch für Ersatzmaterial ein.
Für Abnützung oder Beschädigung,
verursacht durch äussere Einflüsse,
höhere Gewalt, Eingriffe Dritter oder
Nichtbeachtung der Gebrauchsan­weisung und Betriebsvorschriften
kann die Vollgarantie nicht bean­sprucht werden.

Garantie

Nous octroyons sur chaque produit
Therma une année de garantie à par­tir de la date de livraison ou de la mise
en service. Les pièces défectueuses
sont réparées ou remplacées gratui­tement. Notre garantie couvre les
frais de main-d’oeuvre et de dépla­cement, ainsi que les pièces de re­change.
L’usure o u les dommages causés par
des influences extérieures, des cas
de force majeure, l’intervention de
tiers ou pour des dommages des à l’i­nobservation des mode d’emploi ne
sont pas couverts par la garantie.

Garanzia

Ogni prodotto Therma beneficia di un
anno di garanzia completa a partire
dalla data di consegna o dalla sua
messa in funzione. Tutti i pezzi dan­neggiati vengono riparati o cambiati
gratuitamente. Nella garanzia sono
comprese le spese di manodopera,
di viaggio e dei ricambi.
Dalla copertura sono esclusi il logo­ramento ed i danni causati da agenti
esterni, forza maggiore, intervento di
terzi o la inosservanza delle prescri­zioni per l’installazione ed istruzioni
per l’uso.

29

Service après−vente

Point de vente de rechange

Garantie

ThermaPhon

30

ThermaPhon

Der telefonische
Beratungsdienst
der Therma

Montag bis Freitag

09.00 - 12.00 Uhr

Le service d’infor­mation téléphoni­que de Therma

Lundi à vendredi de

09.00 - 12.00 Uhr

01 - 405 85 60

Il servizio di con­sulenza telefonica
della Therma

Lunedi a venerdi dalle ore

09.00 - 12.00 Uhr

Für Auskünfte, Ratschläge und
Tips rund um die Anwendung
von Haushaltapparaten.

Eine Dienstleistung, die für Ihre
Anliegen rund um die Haushalt­apparate täglich für Sie bereit
steht.

Nutzen Sie das ThermaPhon,
zum Beispiel für:

S prompte Auskunft

bei Fragen zur Bedienung
der Apparate

S hilfreiche Ratschläge

bezüglich Unterhalt und
Pflege der Haushaltgeräte

S nützliche Tips

beim Kochen, Backen,
Lüften, Kühlen und Spülen

S kompetente Beratung

bei der Wahl eines Gerätes,
das Ihren Wünschen ent­sprechen soll

Pour renseignements, conseils
et «astuces» concernant l’utilisa­tion de vos appareils ménagers.

Une prestation de service à votre
disposition chaque jour pour tou­tes questions touchant aux ap­pareils ménagers.

Appelez ThermaPhon par ex­emple pour:

S renseignements rapides

concernant l’utilisation des
appareils

S conseils judicieux

pour l’entretien et les soins à
apporter aux appareils
ménagers

S «astuces» utiles

pour la cuisson en général,
la cuisson au four, l’aération,
la réfrigération et le rinçage

S conseils compétents

pour le choix d’un appareil
correspondant à vos désirs

Per informazioni, suggerimenti e
consigli su tutto quanto concerne
l’uso degli elettrodomestici.

Un servizio giornalmente a vos­tra disposizione per soddisfare le
vostre richieste riguardanti gli
elettrodomestici.

Utilizzate il servizio Therma-
Phon, ad esempio per:

S informazioni immedia-

mente

sull’impiego degli apparecchi

S consigli preziosi

in merito alla manutenzione
e alla cura degli elettrodo­mestici

S suggerimenti utili

per cucinare, arrostire, venti­lare, raffreddare e lavare le
stoviglie

S consulenza competente

per la scelta di un apparec­chio che soddisfi
le vostre esigenze e i vostri
desideri

31

A+T Hausgeräte AG

Badenerstrasse 587
8048 Zürich
Telefon [phone]
Telefax 01 405 85 85

Internet: www.therma.ch
E-Mail: [email protected]

A+T Appareils Ménagers SA

Le Trési 6
1028 Préverenges
Téléphone 021 803 24 15
Téléfax 021 803 25 24

Internet: www.therma.ch
E-Mail: [email protected]

A+T Apparecchi Casalinghi SA

Centro Montana
6616 Losone
Telefono 091 791 14 12
Telefax 091 792 18 03

Internet: www.therma.ch
E-Mail: [email protected]

153 1118 01 / 10.02

From the Electrolux Group. The world’s No.1 choice

The Electrolux Group is the world’s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux
Group products (such as refrigerations, cookers, washing machines, vaccum cleaners, chain saws and lawn mowers) are sold each year for a value of

32

approx. USD 14 billion in more than 150 countries around the world.
