Chère cliente, cher client,
Veuillez lire attentivement la notice d’utilisation dans
son intégralité et la conserver pour pouvoir le consulter ultérieurement.
Veuillez la transmettre à l’éventuel propriétaire ultérieur de l’appareil.
Les symboles suivants sont utilisés dans
ce document :
1 Consignes de sécurité
Avertissement ! Conseils pour votre sécurité
personnelle.
Avertissement ! Consignes permettant d’éviter d’endommager l’appareil.
3 Conseils généraux et pratiques
2 Informations environnementales
Cette notice d’utilisation comporte des conseils qui
vous permettront de remédier vous-même à d’éventuels dysfonctionnements. Voir chapitre “Que faire,
si…”.
Si ces conseils se révèlent insuffisants, adressezvous à un point de dépannage.
Le service après-vente près de chez vous (voir chapitre “Centres de service après vente”).
Vous y trouverez les réponses à toutes vos questions
concernant l’équipement et l’utilisation de votre appraeil.
Nous sommes naturellement attentifs à tous vous
souhaits, suggestions et critiques. Notre objectif est
de toujours améliorer nos produits et nos services
pour mieux satisfaire notre clientèle.
En cas de problèmes techniques, notre service
après-vente se tient en permanence à votre dispoistion (pour les adresses et les numéros de téléphone,
voir le chapitre “Centres de service après vente”).
Lisez également le chapitre “Service après-vente”.
Nous vous prions de lire attentivement cette notice d’utilisation et d’envoyer ensuite le bon de garantie dûment rempli directement à notre service
après-vente de Mägenwil. Avec tous nos remerciements.
36
Page 3
Sommaire
Notice d'utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Vue d’ensemble de l’appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Bandeau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Avant la première mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Réglage de l’adoucisseur d’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Verser le sel spécial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Verser le produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Activation/désactivation du signal sonore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Utilisation au quotidien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
Disposition des couverts et de la vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Régler la hauteur du panier supérieur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Verser le produit vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Utilisation de produits vaisselle 3 en 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Sélection du programme de lavage
(tableau des programmes) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Démarrer le programme de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Réglage du départ différé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Mettre l’appareil hors tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Entretien et nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Que faire, si… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Réparer soi-même de petits dysfonctionnements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Si le résultat du lavage n’est pas satisfaisant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Protection de l’environnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Remarques destinées aux organismes de contrôle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Notice de montage et de raccordement 55 cm SMS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Domaine d’application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Généralités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Branchement de l’eau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Centres de service après vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Servicestellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Points de Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Servizio dopo vendita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Garanzia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
ThermaPhon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
Avant de vous adresser à votre service après-vente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
Si vous vous adressez au service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
37
Page 4
Notice d'utilisation
1 Sécurité
Avant la première mise en service
• Veuillez respecter les “Instructions d’installation
et de raccordement”
Utilisation réglementaire
• Le lave-vaisselle est uniquement destiné à un usage domestique.
• Il est interdit de procéder à des transformations ou
à modifications sur l’appareil.
• Utilisez uniquement des sels spéciaux, des produits vaisselle ou de rinçage adaptés à un lavevaisselle domestique.
• Ne versez pas de solvant dans le lave-vaisselle.
Danger d’explosion !
Mesures de sécurité pour les enfants
• Eloignez les enfants des éléments d’emballage.
Danger d’étouffement !
• Les enfants ne sont souvent pas conscients des
dangers qu’ils encourent en manipulant les appareils électriques. Surveillez les enfants se trouvant
à proximité d’un lave-linge.
• Assurez-vous qu’aucun enfant ou un petit animal
domestique ne grimpe dans le lave-linge. Danger
de mort !
• Les produits vaisselle peuvent provoquer des brûlures dans les yeux, la bouche et la gorge. Danger
de mort ! Observez les consignes de sécurité des
fabricants de produits vaisselle et de rinçage.
• L’eau du lave-vaisselle n’est pas de l’eau potable.
Danger de brûlure !
Risque de gel
• Si l’appareil en service est soumis à des températures inférieures à zéro, il doit être vidé par un spécialiste du service après-vente.
• L’appareil ne risque pas de geler lors d’une livraison par l’usine !
Consignes générales de sécurité
• Les réparations du lave-vaisselle sont du ressort
exclusif de spécialistes agréés.
• En cas d’arrêt du fonctionnement, mettez l’appareil
hors tension et fermez le robinet d’arrivéé d’eau.
• Ne tirez jamais sur le câble d’alimentation pour débrancher l’appareil, mais saisissez-le au niveau de
la prise.
• Ne vous asseyez pas ou ne vous appuyez pas sur
la porte ouverte.
• Si le lave-vaisselle est installé dans une pièce où il
risque de geler, débranchez le tuyau d’alimentation
d’eau du robinet d’arrivée d’eau après chaque lavage.
38
Page 5
Vue d’ensemble de l’appareil
Bras d’aspersion
plafond
Bras d’aspersion du panier
supérieur et bras d’aspersion inférieur
Filtres
Distributeur de
produit vaisselle
Distributeur de
produit de rinçage
Bandeau de commande et synoptique des programmes
Plaque signalétique
Bandeau de commande
Distributeur de
sel spécial
Touche MARCHE/ARRET
Ouvrez toujours d’abord la porte du lave-vaisselle
avant de vous en servir.
La touche MARCHE/ARRET permet de mettre le
lave-vaisselle sous/hors tension.
39
Page 6
Panneau mutifonctionnel
Touches de fonction
123
Voyant sel
Voyant produit de rin-
çage
Touche de sélection du programme
Demi-charge
La touche de sélection des programmes permet de
sélectionner le programme de lavage souhaité.
Touches de fonction : Outre les fonctions activées,
ces touches permettent de sélectionner également
les fonctions suivantes :
Touche de fonction 1
Réglage de l’adoucisseur
d’eau
Activation/désactivation de
Touche de fonction 2
l’alimentation en produit de
rinçage.
Touche de fonction 3
Activation/désactivation du
signal sonore.
Le panneau multifonctionnel affiche :
– le programme sélectionné.
– le réglage du degré de dureté de l’eau de l’adou-
cisseur d’eau.
– si l’alimentation en produit de rinçage est activée
ou non.
– si le signal sonore est activé ou non.
– l’heure de départ du programme.
– la durée restante prévue d’un programme en
cours.
– si le lave-vaisselle présente une anomalie.
Départ différé
Fonction 3 en 1
Rinçage +Antibac
Les voyants de contrôle ont les significations suivantes :
1)
1)
1) Ces voyants de contrôle ne s’allument pas lorsqu’un programme d’un lavage est en cours.
Versez le sel spécial
Versez le produit de rinçage
40
Page 7
Avant la première mise en service
1. Réglez l’adoucisseur d’eau
2. Versez le sel spécial pour l’adoucisseur d’eau
3. Versez le produit de rinçage
3 Si vous souhaitez utiliser un produit vaisselle 3
en 1, procédez comme suit :
– Lisez d’abord le chapitre “Utilisation d’un produit
vaisselle 3 en 1”.
– Mettez le lave-vaisselle sous tension puis ap-
puyez sur la touche 3 en 1. Le voyant correspondant à la touche s’allume : La fonction 3 en 1 est
sélectionnée ! Cela signifie que
– vous n’avez pas besoin d’utiliser un produit de
rinçage ni de sel spécial
– ni de régler l’adoucisseur d’eau
– ni de régler l’alimentation en produit de rinçage.
– Avant le départ du programme, mettez un produit
vaisselle 3 en 1 dans le distributeur prévu à cet effet.
3 Après avoir sélectionné cette fonction addi-
tionnelle une fois, elle reste activée au cours
de tous les autres cyles de lavage, jusuqu’à ce
qu’elle soit désactivée en appuyant de nouveau sur la touche.
3 Les durées indiquées dans le tableau des pro-
grammes peuvent varier légèrement lorsque
vous utilisez cette fonction additionnelle.
3 Pour utiliser un produit de lavage usuel à la
place des tablettes de nettoyage 3 en 1, reportez vous avant tout aux trois derniers
points du chapitre “Utilisation de produits de
lavage 3 en 1”.
41
Page 8
Réglage de l’adoucisseur
d’eau
3 Afin d’éviter tout dépôt de calcaire sur la vais-
selle ou dans le lave-vaisselle, lavez la vaisselle avec de l’eau douce, c’est-à-dire avec de
l’eau dont le degré de dureté est réduit.
L’adoucisseu d’eau doit être réglé en fonction
du tableau de dureté de l’eau de votre zone de
résidence. L’organisme local de distribution de
l’eau vous indiquera la dureté de l’eau dans
votre région.
1. Appuyez sur la touche MARCHE/ARRET.
3 Si certains voyants autres que la touche de
sélection des programmes s’allument, cela signifie qu’un programme de lavage est déjà activé. Désactivez le programme de lavage
(RESET) :
Appuyez simultanément sur les touches de
fonction 2 et 3 pendant environ 2 secondes.
Tous les autres voyants s´éteignent.
2. Maintenir simultanément les touches de fonction 2
et 3 enfoncées.
Les voyants correspondant aux touches de fonction 1 à 3 clignotent.
3. Appuyez sur la touche de fonction 1 .
Le voyant correspondant à la touche de fonction
1 clignote.
Le panneau multifonctionnel affiche de degré de
dureté de l’eau sélectionné.
4. Pour augmenter le degré de dureté de l’eau de 1,
appuyez sur la touche de fonction 1.
(exception : une fois le degré 10 atteint, le réglage
revient au degré 1).
5. Lorsque le degré de dureté adéquat est sélectionné, appuyez sur la touche MARCHE/ARRET.
Le degré de dureté est alors mémorisé.
Le réglage automatique de l’adoucisseur d’eau sur
“1” désactive automatiquement le voyant de contrôle pour sel spécial.
Dureté de l'eau
1)
en °fh
90 - max. 125
76 - 89
65 - 75
51 - 64
40 - 50
33 - 39
26 - 32
19 - 25 11 - 14 II 3 3 l
07 - 18 4 - 10 I/II 2 2 l
au-dessous de 7 au-dessous de 4 I
1) (°fh) mesure du degré hydrotimétrique en France
2) (°dh) mesure du degré hydrotimétrique en Allemagne
3) Cette modalité de réglage peut susciter une légère prolongation du programme.
*) Préréglage en usine
en °dh2))Plage
51 - max. 70
43 - 50
37 - 42
29 - 36
23 - 28
19 - 22
15 - 18
IV
III
Réglage du degré de dureté
de l´eau
3)
10
9
8
7
6
5
4*
1
le sel est inutile
Voyant sur le panneau
multifonctionnel
10 l .
9 l
8 l
7 l
6 l
5 l
4 l
1 l
42
Page 9

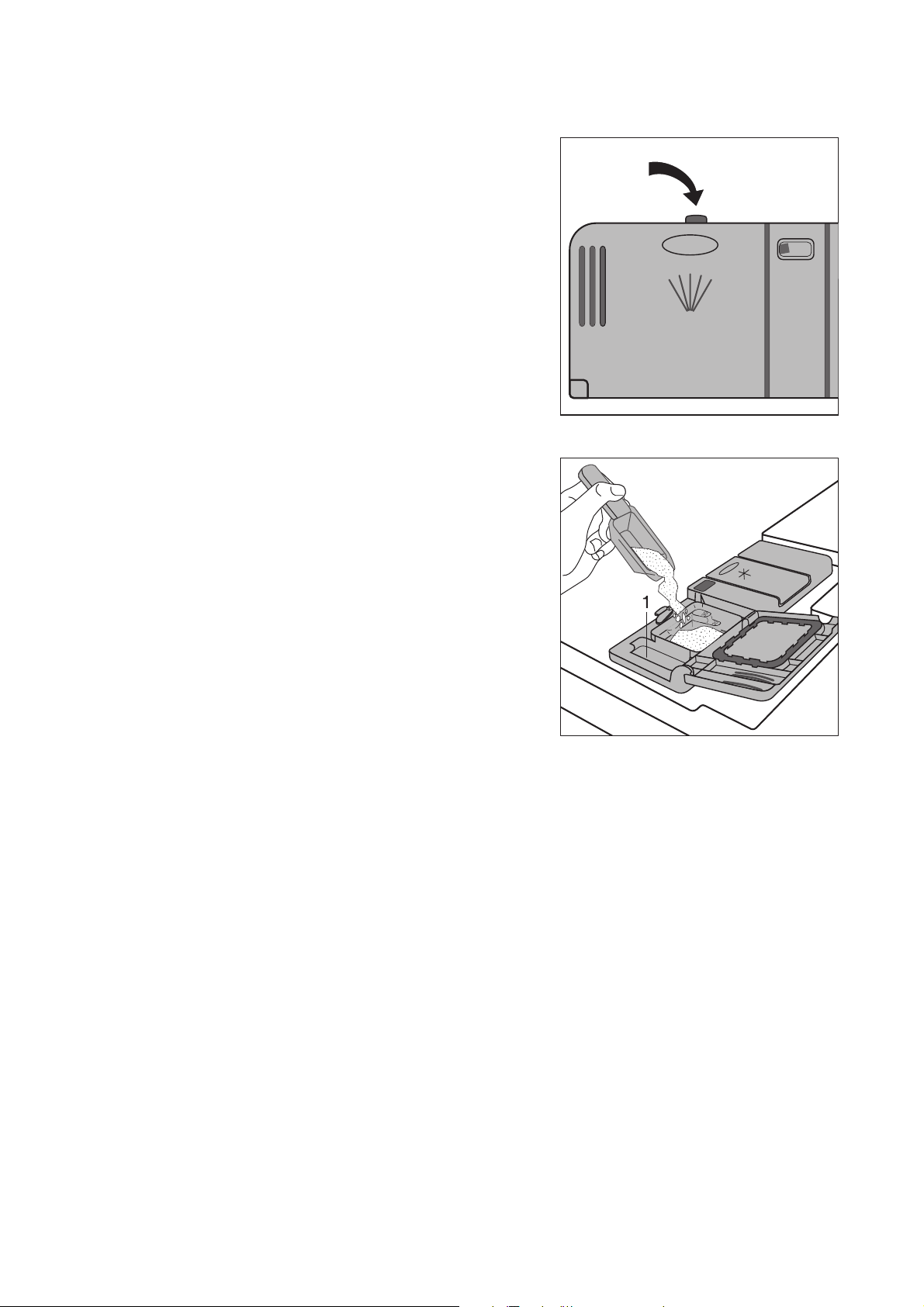

Verser le sel spécial
Pour détartrer l’adoucisseur d’eau, il est nécessaire
d’utiliser du sel spécial. Utilisez uniquement des sels
spéciaux adaptés à un lave-vaisselle domestique.
Si vous n’utilisez pas de produit vaisselle 3 en 1, versez le sel spécial :
– Avant la première mise en service du lave-vaissel-
le.
– Lorsque le voyant de contrôle pour sel spécial s’al-
lume sur le bandeau de commande.
1. Ouvrez la porte, enlevez le panier inférieur.
2. Tournez le couvercle du distributeur de sel spécial
dans le sens contraire d’une aiguille d’une montre.
3. Uniquement lors de la mise en service :
Remplissez complètement le distributeur de sel
spécial.
4. Versez le sel spécial dans le distributeur dont la
contenance est, en fonction de la texture, d’env.
1,0 à 1,5 kg. Ne remplissez pas trop le distributeur.
3 Un débordement d’eau lors du versement du
sel spécial ne prête pas à conséquence.
5. Nettoyez l’orifice du distributeur des résidus de
sel.
6. Fermez soigneusement le couvercle en le tournant
dans le sens des aiguilles d’une montre.
7. Après avoir verser le sel spécial, effectuez un
programme de lavage. Cela permet d’éliminer
l’eau et les grains de sel qui ont débordé.
3 En fonction de la texture du sel spécial, il peut
s’écouler quelques heures avant qu’il se dissolve et que le voyant de contrôle pour sel
spécial s’éteigne.
43
Page 10
Verser le produit de rinçage
Le produit de rinçage permet à l’eau de mieux
s’écouler et d’obtenir une vaisselle étincelante et
sans traces ainsi que des verres transparents.
Si vous n’utilisez pas de produit vaisselle 3 en 1, versez le produit de rinçage :
– Avant la première mise en service du lave-vaissel-
le.
– Lorsque le voyant de contrôle pour produit de rin-
çage s’allume sur le bandeau de commande.
Utilisez seulement un produit de rinçage spécial pour
lave-vaisselle et aucun autre produit de lavage liquide.
1. Ouvrez la porte.
Le distributeur de produit de rinçage se trouve à
l’intérieur de la porte du lave-vaisselle.
2. Appuyez sur le bouton de déverrouillage du distributeur de produit de rinçage.
3. Rabattez le couvercle vers le haut.
4. Versez doucement le produit de rinçage exacte-
ment jusqu’au repère “max”.
ce qui correspond à une quantité d’env. 140 ml
5. Refermez le couvercle jusqu’à ce qu’il s’encliquète.
6. Nettoyez tout débordement éventuel du produit de
rinçage à l’aide d’un chiffon. Sinon, il pourrait se
former un excès de mousse.
44
Page 11
Régler le dosage du produit de rinçage
3 Ne modifiez pas le dosage du produit de rin-
çage à moins que les verres ou la vaisselle ne
présentent des stries ou des taches blanchâtres (diminuez le dosage) ou bien traces de
gouttes d’eau (augmentez le dosage) (voir
chapitre “Lorsque le résultat du lavage n’est
pas satisfaisant”). Le dosage peut être réglé
de 1 à 6. Le préréglage effectué en usine est
de “4”.
1. Ouvrez la porte du lave-vaisselle.
2. Appuyez sur le bouton de déverrouillage du distri-
buteur de produit de rinçage.
3. Rabattez le couvercle vers le haut.
4. Réglez le dosage.
5. Refermez le couvercle jusqu’à ce qu’il s’encliquète.
6. Nettoyez le reste de produit de rinçage à l’aide
d’un chiffon.
45
Page 12
Activer/désactiver le distributeur
de produit de rinçage.
1. Appuyez sur la touche MARCHE/ARRET.
3 Si certains voyants autres que la touche de
sélection des programmes s’allument, cela signifie qu’un programme de lavage est déjà activé. Désactivez le programme de lavage
(RESET) :
Appuyez simultanément sur les touches de
fonction 2 et 3 pendant environ 2 secondes.
Tous les autres voyants s´éteignent.
2. Maintenir simultanément les touches de fonction 2
et 3 enfoncées.
Les voyants correspondant aux touches de fonction 1 à 3 clignotent.
3. Appuyez sur la touche de fonction 2 .
Le voyant correspondant à la touche de fonction
2 clignote.
Le panneau multifonctionnel affiche la sélection en
cours :
0d
1d
Le distributeur de produit de rinçage est désactivé
Le distributeur de produit de rinçage est activé (préréglage en usine)
Activation/désactivation du
signal sonore
Vous pouvez choisir, en plus des voyants de signalisation optique (signalant par ex. la fin du programme, des dysfonctionnements) d’être avertis par des
singaux acoustiques.
1. Appuyez sur la touche MARCHE/ARRET.
3 Si certains voyants autres que la touche de
sélection des programmes s’allument, cela signifie qu’un programme de lavage est déjà activé. Désactivez le programme de lavage
(RESET) :
Appuyez simultanément sur les touches de
fonction 2 et 3 pendant environ 2 secondes.
Tous les autres voyants s´éteignent.
2. Maintenir simultanément les touches de fonction 2
et 3 enfoncées.
Les voyants correspondant aux touches de fonction 1 à 3 clignotent.
3. Appuyer sur la touche de fonction 3.
Le voyant correspondant à la touche de fonction
3 clignote.
Le panneau multifonctionnel affiche la sélection en
cours :
4. Appuyez sur la touche de fonction 2 pour activer
ou désactiver le distributeur de produit de rinçage.
5. Appuyez sur la touche MARCHE/ARRET lorsque le
panneau multifonctionnel affiche la sélection souhaitée. La sélection est alors mémorisée.
0b Signal sonore désactivé
1b
4. Pour modifiez le réglage, appuyez sur la touche de
fonction 3.
5. Appuyez sur la touche MARCHE/ARRET lorsque le
panneau multifonctionnel affiche la sélection souhaitée. La sélection est alors mémorisée.
Signal sonore activé (préréglage en
usine)
46
Page 13
Utilisation au quotidien
Disposition des couverts et
de la vaisselle
1 Ne lavez pas d’éponges, de torchons de cuisi-
ne ou tout autre type d’objet susceptible de
s’imbiber d’eau dans le lave-vaisselle. Les pièces dotées d’un revêtement en matière plastique ou en téflon retiennent fortement les
gouttes d’eau. C’est la raison sur laquelle ce
type de vaisselle sèche plus difficilement que
la vaisselle en porcelaine ou en acier inoxydable.
Les couverts et les pièces de vaisselle suivants
ne se prêtent pas au lavage dans le lave-
vaisselle :
• les couverts munis d’une poignée en bois,
en corne, en porcelaine ou en nacre
• les pièces en matière plastique non résistantes à la chaleur
• des couverts usagés, dont le mastic
est sensible à la chaleur
• la vaisselle ou les couverts recollés
• les objets en étain ou en cuivre
• le cristal
• les pièces en acier inoxydable susceptibles
de rouiller
• les planches pour petit déjeuner ou les plateaux en bois
• les objets décorés
• Avant de disposer la vaisselle, procédez comme
suit :
– Eliminez tout d’abord les restes de repas les plus
grossiers.
– Faites tremper les plats comportant des restes
de repas brûlés.
• Respectez la disposition de la vaisselle et des couverts suivante :
• Ne lavez la vaisselle en grès dans le lave-vaisselle que si le
fabricant l’autorise expressément.
• Des lavages répétés dans le lave-vaisselle peuvent ternir le
vernis des décorations.
• Les pièces en argent ou en aluminium ont tendance à se décolorer au lavage. Les restes de repas comme par ex. le
blanc d’œuf, le jaune d’œuf ou la moutarde provoquent souvent des décolorations ou tachent les pièces en argent. C’est
pourquoi il faut toujours nettoyer immédiatement les pièces
en argent s’il n’est pas prévu de les laver juste après les avoir
utilisées.
• Après de nombreux lavages, le verre peut ternir.
ne se prêtent pas au lavage dans le lave-vaisselle :
– La vaisselle et les couverts ne doivent pas empê-
cher les bras d’aspersion de tourner.
– Placez les saladiers, les tasses, les verres et les
plats avec l’ouverture vers le bas afin d’éviter
qu’ils se remplissent d’eau.
– La vaisselle ou les couverts ne doivent pas être
disposés les uns dans les autres ou se chevaucher
– Les verres ne doivent pas se toucher afin d’éviter
qu’ils s’endommagent
– Les objets de petite taille (par ex. les couvercles)
ne doivent pas être placés dans les panirs à vaisselle mais dans le panier à couvert pour éviter
qu’ils se renversent.
47
Page 14
Disposer la vaisselle
1 Attention : Pour éviter tout danger de blessu-
re, les couteaux pointus et les pièces de vaisselle contondantes doivent être disposés dans
le panier supérieur.
Pour vous assurer que tous les couverts se trouvant
dans le panier à couverts seront bien lavés, installez
les paniers à couverts fournis et placez-y les couverts, si possible avec le manche tourné vers le
fond.
1 Evitez d’y mettre les couverts dotés d’un man-
che très étroit susceptibles de glisser hors du
panier, ils pourraient bloquer le bras d’aspersion.
Si vous avez des couverts de grande taille, par ex. un
fouet, vous pouvez enlever la moitié de la grille.
Pour éviter que les cuillères s’encastrent les unes
dans les autres, intercalez-les avec d’autres couverts.

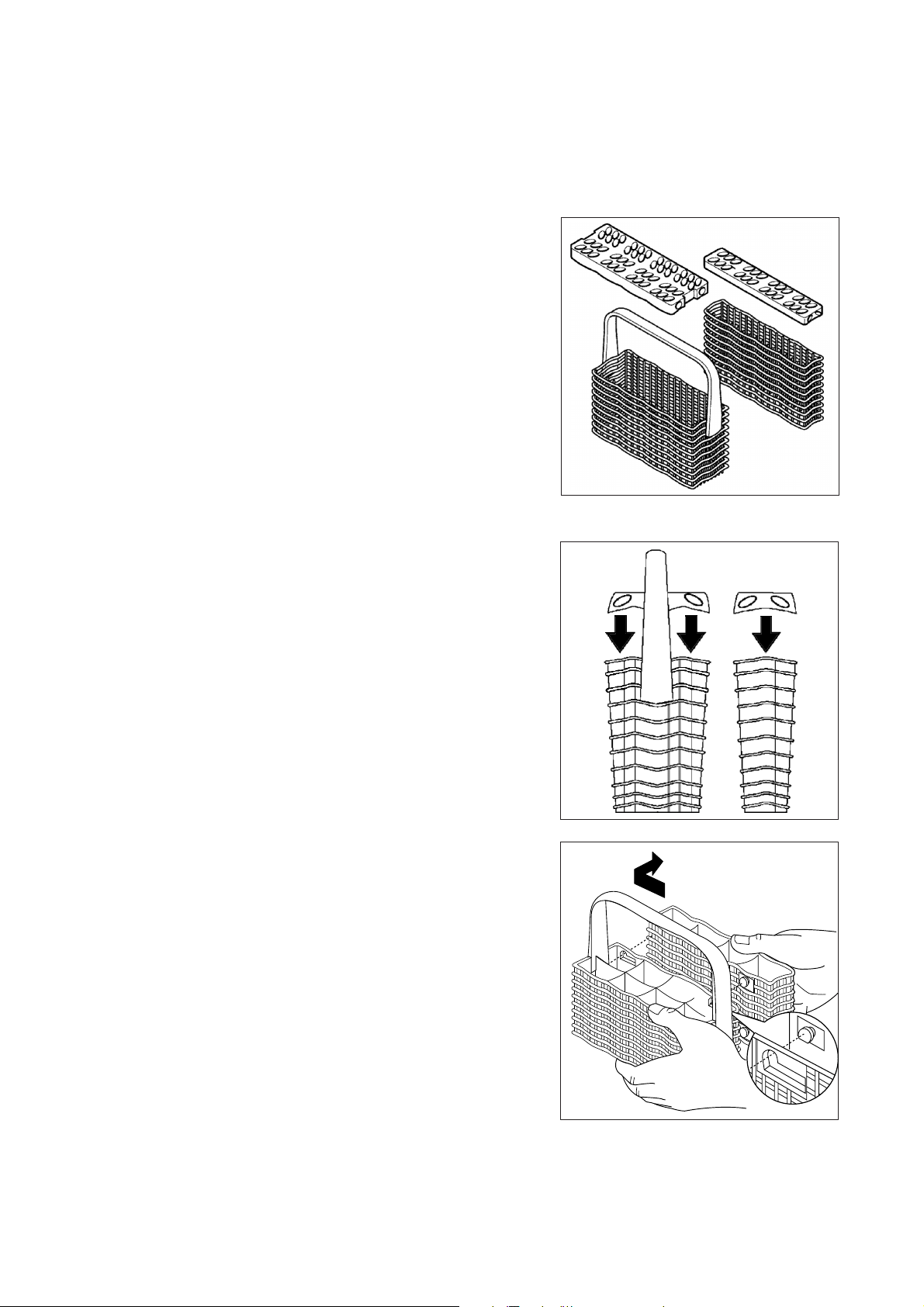

Le panier à couverts comprend deux compartiments
qui peuvent être séparés. Cela permet de gagner de
la place dans le panier à vaisselle inférieur.
1. Pour les séparer, tirez horizontalement dans des
directions oppssées et enlevez-les.
2. Faites l’inverse pour les assembler.
48
Page 15

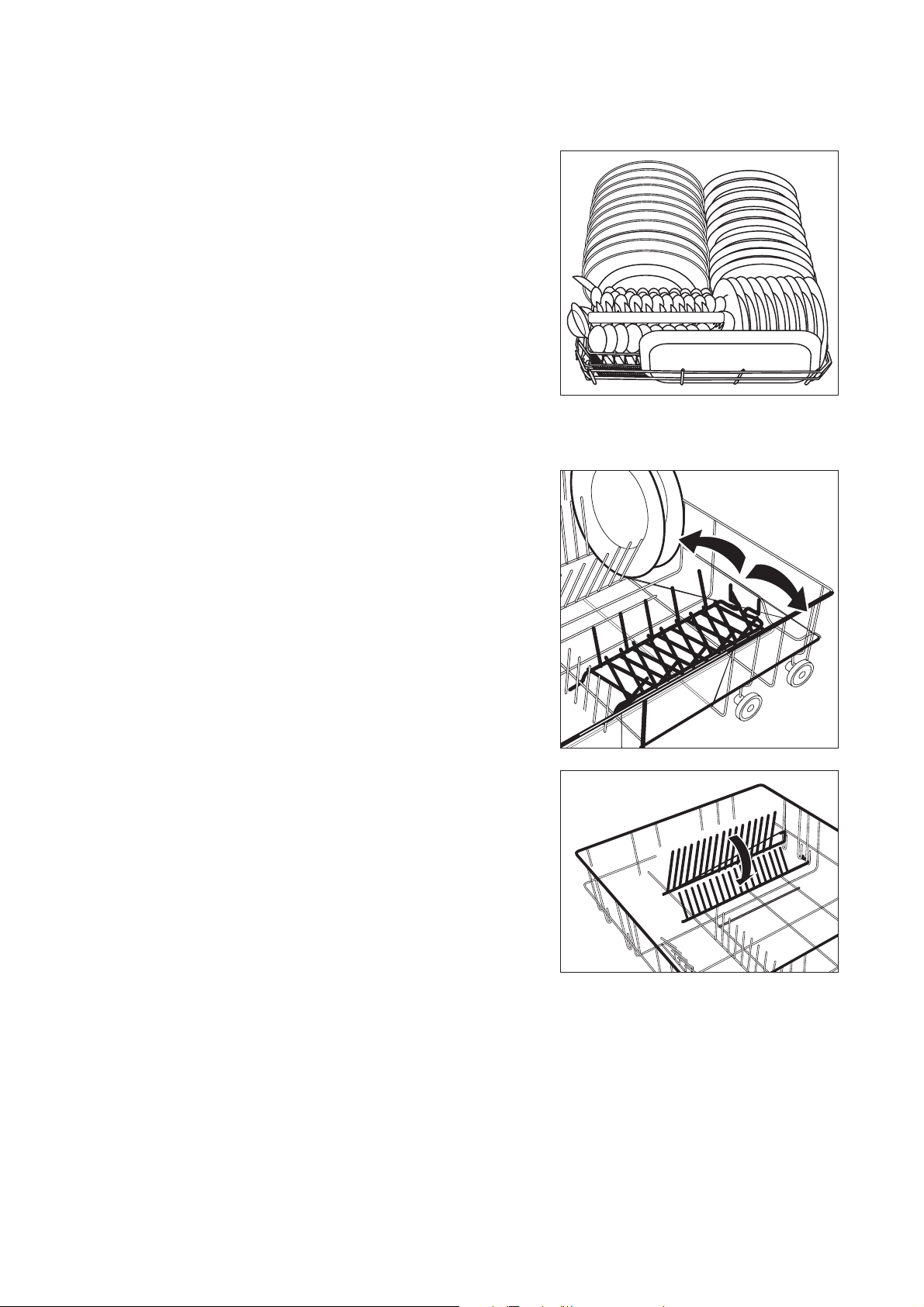

Disposez les plats, les poêles et les
grandes assiettes
ainsi que la vaisselle de grande taille et très sale
dans le panier inférieur.
Le râtelier transversal pour assiettes, situé à droite à
l’avant du panier, est particulièrement adapté pour
les petites assiettes plates d’un diamètre de 170 à
210 mm.
Un plat à servir peut être disposé devant le panier à
couverts.
Afin de faciliter la disposition des pièces de vaisselle
de grande taille, tous les supports d’assiettes du panier inférieur sont rabattables.
En rabattant le support d’assiettes droit, un second
support se soulève. Ce dernier est particulièrement
adapté pour les assiettes creuses et les saladiers.
1. Soulevez légèrement les deux râteliers pour assiettes situés à l’arrière et les rabattre en croix.
Le support gauche pour assiettes est rabattable et
réglable en largeur.
1. Pour le rabattre, soulevez légèrement les deux râteliers pour assiettes situés à l’arrière et le rabattre
en croix.
2. Pour régler la largeur, tirez vers le haut jusqu’à la
butée le râtelier arrière, puis tirez-le vers l’arrière
hors du rail avant.
3. Placez le râtelier avant dans l’autre
rail et poussez à l’arrière vers le bas
jusqu’à ce qu’il s’encliquète.
49
Page 16

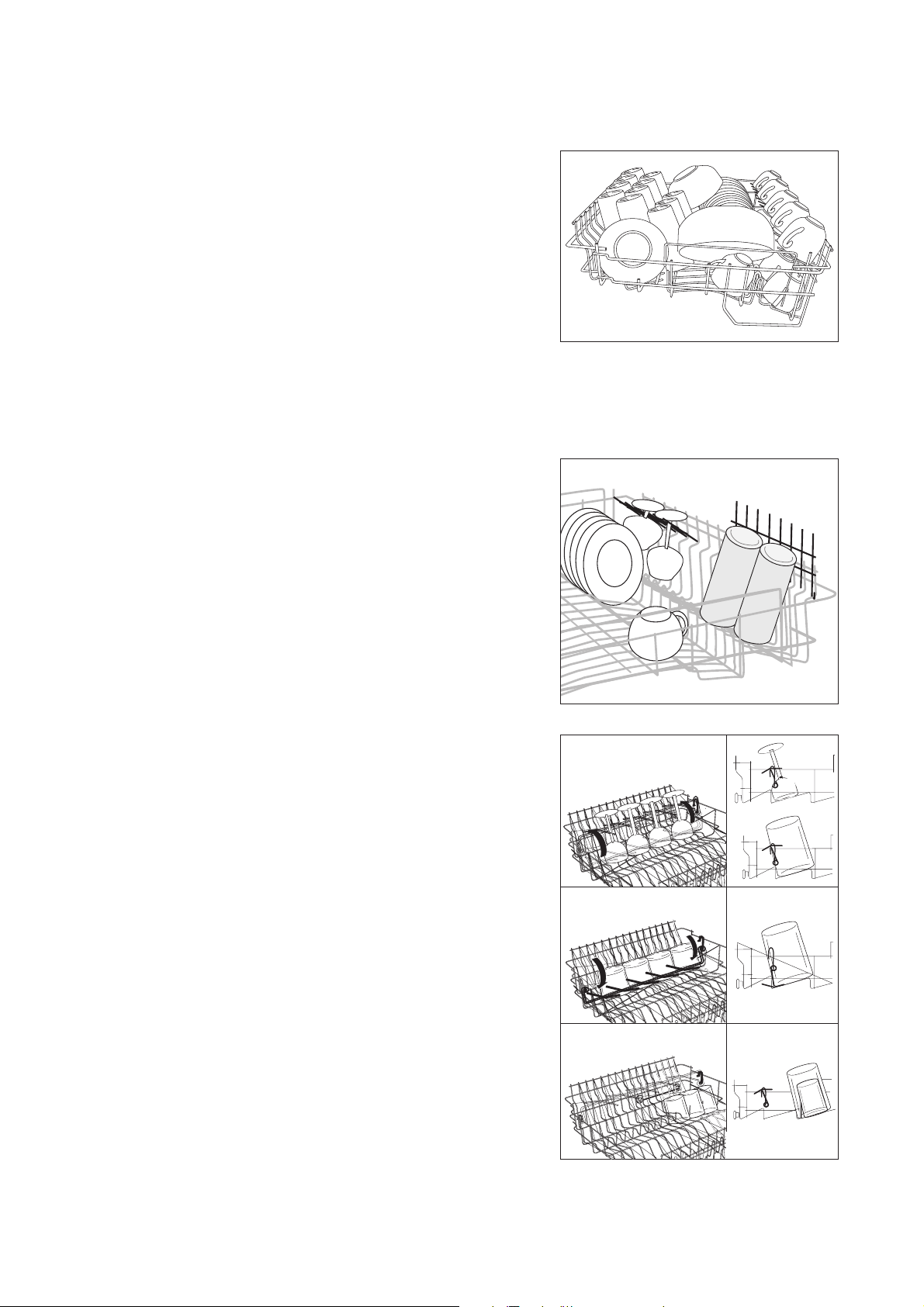

Disposer les tasses, les verres, les
services à café
les petites pièces de vaisselle fragiles et les couverts
longs et acérés dans le panier supérieur.
Support de tasses réglable
• Décalez les pièces de vaisselle sur et au-dessous
des supports de tasses rabattables pour que l’eau
de lavage puisse les atteindre toutes.
• Rabattez les supports de tasses vers le haut si les
pièces de vaisselle sont hautes.
• Il est aussi possible de disposer les supports de
tasses dans une position intermédiaire. Appuyez
ou suspendez les pieds des verres dans les intervalles des supports de tasses.
Supports de verres
Pour laver des verres à pied et des verres oblongs,
rabattez le support vers le haut (image supérieure).
Pour décharger ou en cas de non utilisation, rabattez
le support de verres sur le côté (image médiane).
Il est également possible de disposer les verres sur
les tiges (image inférieure).
50
Page 17

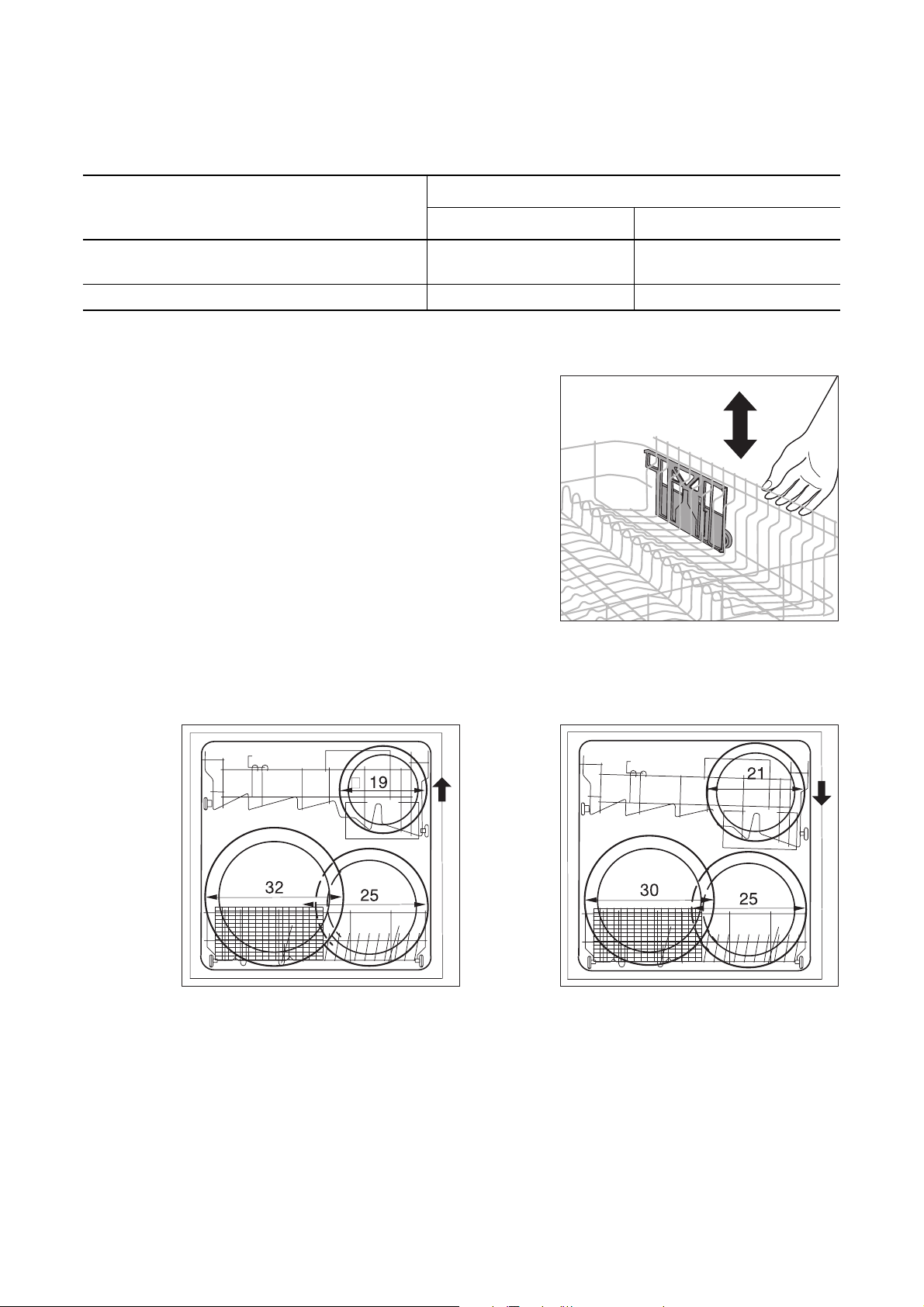

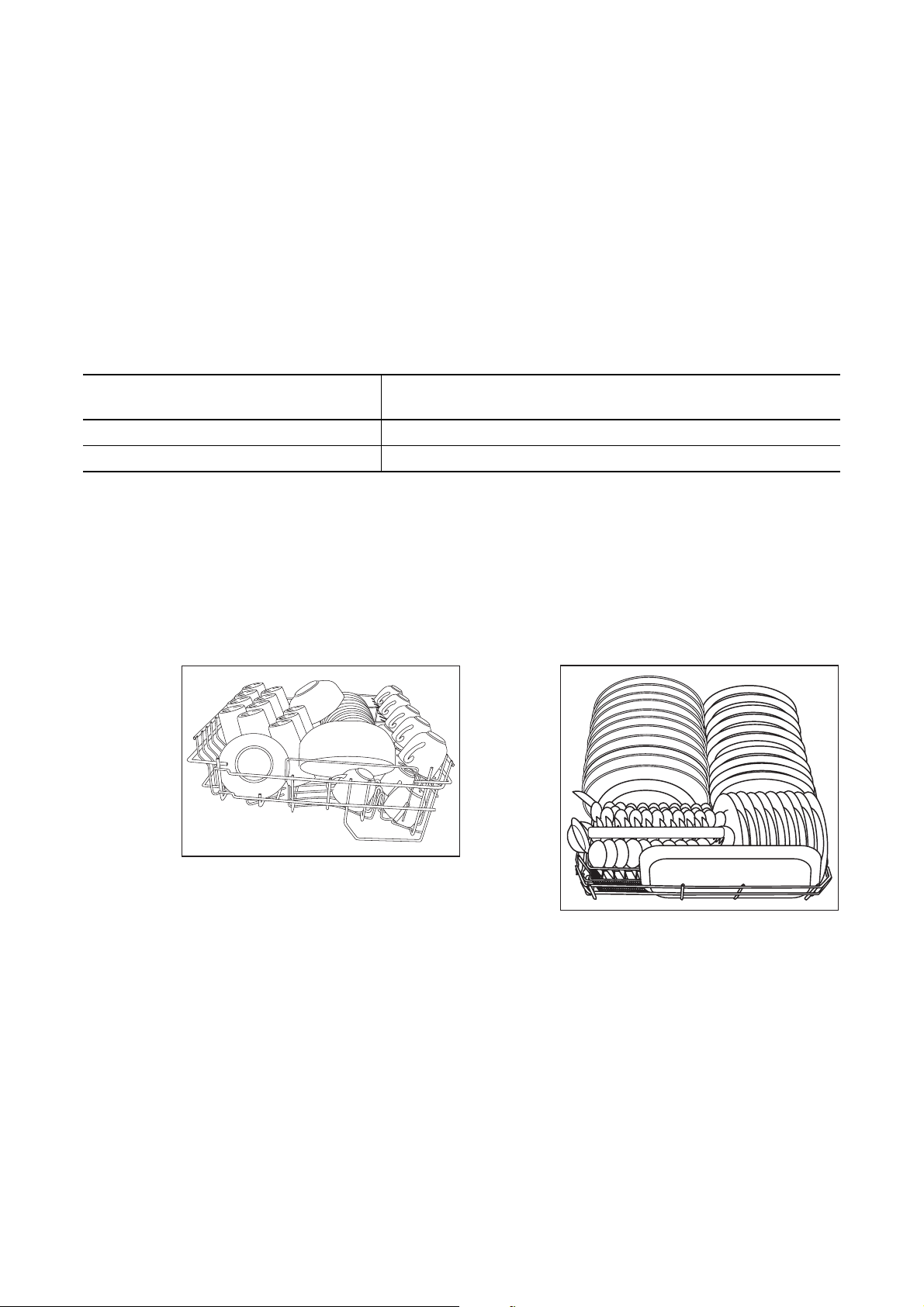

Régler la hauteur du panier supérieur
Hauteur maximale de la vaisselle dans le
Panier supérieur Panier inférieur
Lorsque le panier supérieur est
surélevé
Lorsque le panier supérieur est abaissé 21 cm 30 cm
19 cm 32 cm
3 Il est également possible de régler la hauteur
du panier lorsqu’il est plein.
Surélever / abaisser le panier supérieur
1. Enlevez complètement le panier supérieur.
2. Surélevez le panier supérieur jusqu’à la butée et
abaissez-le verticalement.
Le panier supérieur s’encliquète en position haute
ou en position basse.
3 Avant de procéder au lavage, vérifiez si les
bras d’aspersion peuvent tourner librement.
Dimension maximale des assiettes,
panier à vaisselle supérieur en position supérieure
Dimension maximale des assiettes,
panier à vaisselle supérieur en position inférieure
51
Page 18
Verser le produit vaisselle
Les produits vaisselle éliminent les salissures qui se
sont déposées sur la vaisselle et les couverts.
Le produit vaisselle doit être versé avant de commencer un programme de lavage.
1 Utilisez uniquement un produit vaisselle adap-
té à la vaisselle domestique.
Le distributeur de produit de rinçage se trouve à l’intérieur de la porte du lave-vaisselle.
1. Si le couvercle est fermé :
Appuyez sur le bouton de déverrouillage.
Le couvercle se soulève.
2. Versez le produit vaisselle dans le distributeur prévu à cet effet. Aidez-vous des lignes repères pour
doser le produit vaisselle : “20/30” correspond à
env. 20/30 ml de produit vaisselle.
Conformez-vous aux recommandations de dosage
et de stockage du fabricant.
3. Rabattez le couvercle et appuyez jusqu’à ce qu’il
s’encliquète.
3 En cas de vaisselle très sale, remplissez éga-
lement le compartiment voisin (1) de produit
vaisselle. Celui-ci agit déjà au cours du prélavage.
52
Page 19
Produit vaisselle compact
Les produits vaisselle actuels sont tous quasiment
des produits compacts sous forme de tablettes ou
de poudre qui intégrent des enzymes naturels.
2 La combinaison de programmes à 50 °C et de
ces produits vaisselle compacts protègent
l’environnement et ménagent votre vaisselle,
ce type de programmes étant spécifiquement
adapté aux propriétés nettoyantes des produits vaisselle compacts. C’est la raison pour
laquelle les programmes à 50 °C combinés
aux produits vaisselle compacts permettent
d’obtenir le même degré de propreté que les
programmes à 65 °C.
Tablettes de produit vaisselle
3 Les tablettes de produit vaisselle des diffé-
rents fabricants ne se dissolvent pas avec la
même rapidité. C’est la raison pour laquelle,
dans les programmes courts, toutes les tablettes n’agissent pas avec la même efficacité.
C’est pourquoi, si vous utilisez des tablettes
de produit vaisselle, sélectionnez un programme de lavage avec prélavage.
Utilisation de produits vaisselle 3 en 1
Ces produits vaisselle combinent les fonctions de
produit de nettoyage, de rinçage et de sel spécial.
1. Vérifiez si ces produits vaisselle sont adaptés à la
dureté de l’eau.
Conformez-vous aux indications du fabricant.
2. Versez uniquement les produits vaisselle dans le
distributeur prévu à cet effet.
Si vous ne souhaitez plus utiliser de produit vaisselle
3 en 1, procédez comme suit :
• Remplissez à nouveau les distributeurs de sel spécial et de produit de rinçage.
• Positionnez l’adoucisseur d’eau sur le degré maximal et effectuez trois cyles normaux de lavage à vide.
• Positionnez ensuite l’adoucisseur d’eau sur le degré de dureté de l’eau local.
53
Page 20
Sélection du programme de lavage
(tableau des programmes)
Déroulement du program-
aux températures maxi-
Programme de
lavage
Auto
1P
Verres
2P
Intensif
3P
Normal
4P
4)
ECO
5P
Bref
6P
Prélavage
7P
1) Certains cycles du programme de lavage sont plus ou moins bruyants car lors de certains cycles du programme courts, la vaisselle est
lavée de façon plus intensive afin de garantir un lavage impeccable.
2) Les données de consommation sont conformes aux normes réglementaires. Elles sont fonction du chargement des paniers à vaisselle.
Elles sont donc susceptibles de modifications en fonction des modalités d’utilisation réelles.
Adapté
pour :
Vaisselle de service et plats de
cuisson
Service à café et
vaisselle de fête
avec verres
fragiles
Vaisselle de service et plats de
cuisson
Vaisselle de service et plats de
cuisson
Vaisselle de service et plats de
cuisson,
vaisselle sensible à la chaleur
Vaisselle de service et plats de
cuisson,
vaisselle sensible à la chaleur
Tous types de
vaisselle
Type de
salissure
de programme
Appuyez sur la touche
Prélavage
légèrement à très
sales,
restes de repas séchés
légèrement sales, 2 fois - 45
très sale,
restes de repas séchés, en particulier
jaune d’œuf et amidon
normalement sales, restes de repas séchés
normalement sales, particulièrement recommandé
avec des produits
de nettoyage compact.
légèrement à normalement sales
particulière-ment
recommandé avec
des produits de
nettoyage
compact
Vaisselle sale rangée dans le lavevaisselle en attendant d’être lavée
ultérieurement.
1 fois
3 fois 45 68
4 fois
5 fois
6 fois -à 65
7 fois
à
68
froid
55
froid
49
froid
5)
----
froid
1)
me
males (°C)
Lavage
Rinçage intermédiaire
froid
froid
chaud 2 fois
froid
froid
-à 695)-
Rinçage finale
68 •
55 •
68 •
65 •
63 •
Données de
consom-ma-
Séchage
2)
tion
Durée (minutes) 3)Alimentation électrique
92–115
71
115
96
150
30
7
(kWh)
1,1–1,5
0,9
1,8
1,2
1,0
0,8
0,01
Alimentation en eau (litres)
12–18
14
20
16
14
8
4
54
Page 21
3) La durée varie en fonction de la charge et du type de vaisselle. L‘électronique intelligent adapt les temps des programmes de lavage a
votre habitudes. Si le réglage de la dureté de l’eau est sur 10, cela peut provoquer une légère prolongation de la durée du programme.
4) Programme de test pour les organismes de contrôle. Ce programme est doté du nouveau système de lavage, le “LAVAGE A IMPULSIONS”. Pour améliorer la performance du lavage, ce système permet de varier la pression d’aspersion et la vitesse de rotation du moteur au cours d’un programme de lavage. C’est pourquoi le niveau sonore varie au cours du programme.
5) Dépendant a la température d‘arrivée de l‘eau.
2. Lorsque le programme est terminé, la fonction
Demi-charge se désactive automatiquement.
Démarrer le programme de
Le voyant s’allu-meFonction additionnelle acti-
lavage
1. Vérifiez que les bras d’aspersion peuvent tourner
librement.
2. Ouvrez intégralement le robinet d’arrivée d’eau.
3. Appuyez sur la touche MARCHE/ARRET.
Le voyant correspondant à la touche de sélection
de programmes s´allume.
4. Sélectionnez le programme souhaité. Appuyez sur
le touche de sélection des programmes jusqu’à ce que le voyant correspondant au programme sélectionné s’allume sur le panneau
multifonctionnel (voir tableau des programmes).
3 Le programme sélectionné lors du dernier la-
vage s’affiche d’abord.
5. Fermez la porte. Le programme de lavage démarre.
6. Un point lumineux s’allume sur le socle.
Le voyant ne
s’allume pas
Fonction additionnelle dé-
Fonction additionnelle Antibac
Elle peut être sélectionnée en addition aux programmes : Auto, Intensif, Normal, Bref
Cette fonction additionnellle permet de désinfecter
des pièces de vaisselle telles que par ex. des biberons ou des bocaux de confiture.
1. Après avoir sélectionné le programme, appuyez
sur la touche Antibac .
Le voyant correspondant à la touche Antibac
s’allume.
Au cours du dernier rinçage, la température est
maintenue au-dessus de 69 °C pendant au moins
10 minutes.
2. Lorsque le programme est terminé, la fonction Antibac se désactive automatiquement.
vée
sactivée
3 Si l’appareil est encastré et se trouve derrière
la porte d’un meuble, le point lumineux est
alors invisible.
Le point lumineux ne présente aucun danger
(ce n’est pas un laser). Il reste allumé tout au
long du déroulement d’un programme et
s’éteint lorsque le programme est terminé.
1 Lorsque le programme est lancé, n’ouvrez
plus la porte au risque de brûler ou d’endommager les meubles avec la vapeur. Ouvrez
seulement la porte lorsque le programme est
terminé.
Fonction additionnelle demi-charge
Elle peut être sélectionnée en addition aux programmes : Intensif Normal
Sélectionnez cette fonction additionnelle seulement
lorsque le lave-vaisselle est à demi plein.
1. Après avoir sélectionné le programme, appuyez
sur la touche Demi-charge .
Le voyant correspondant à la touche Demi-charge s’allume.
Le voyant s’allu-meFonction additionnelle Anti-
bac activée
Le voyant ne s’al-
lume pas
Fonction additionnelle Anti-
bac désactivée
Fonction additionnelle Rinçage +
Elle peut être sélectionnée en addition aux programmes : Auto, Verres, Intensif, Normal, Bref
La sélection de cette fonction additionnelle permet
d’effectuer un rinçage intermédiaire.
1. Après avoir sélectionné le programme, appuyez
sur la touche Rinçage + .
Le voyant correspondant à la touche Rinçage +
s’allume.
2. Lorsque le programme est terminé, la fonction Rinçage + se désactive automatiquement.
Le voyant s’allu-
me
Le voyant ne
s’allume pas
Rinçage + est activé
Rinçage + est désactivé
55
Page 22
Réglage du départ différé
3 Le départ différé permet de retarder le départ
d’un programme de lavage de 1 à 19 heures.
1. Appuyez sur la touche départ différé jusqu’à ce
que le délai souhaité s’affiche sur le panneau multifonctionnel, par ex. 12 h, lorsque le programme de
lavage doit démarrer dans 12 heures. Le voyant
correspondant au départ différé s’allume.
2. Sélectionner un programme de lavage.
3. Le temps restant jusqu’au départ du programme
de lavage s’affiche en permanence (par ex. 12 h,
11 h, 10 h, ... 1 h etc.).
4. Fermez la porte.
Modifier le départ différé :
Tant que le programme de lavage n’a pas commencé, il est encore temps, après avoir ouvert la porte,
de modifier le réglage en appuyant sur la touche Départ différé.
Annuler le départ différé :
Appuyez sur la touche Départ différé jusqu’à ce que
le chiffre correspondant au programme sélectionné
s’affiche sur le panneau multifonctionnel. Le programme de lavage sélectionné démarre aussitôt.
Modifier le programme de lavage
Tant que le programme de lavage n’a pas démarré, il
est encore possible de le modifier : arrêtez d’abord le
programme de lavage, réglez de nouveau le départ
différé puis sélectionnez le nouveau programme de
lavage.
Mettre l’appareil hors tension
A la fin du programme de lavage, le point lumineux
situé au-dessous de la porte de l’appareil s’éteint.
Lorsque le signal sonore est activé, un signal continu
retentit encore pendant environ 15 secondes après
la fin du programme de lavage.
1 Ouvrez la porte avec précaution car il peut
s’échapper de la vapeur brûlante.
La chaleur fragilise la vaisselle. C’est pourquoi il faut
laisser refroidir la vaisselle avant de l’enlever pendant
env. 15 minutes. Elle sèchera d’autant mieux.
1. Appuyez sur la touche MARCHE/ARRET. Tous les
voyants s'éteignent.
2. Fermez le robinet d’arrivée d’eau !
Vider le lave-vaisselle
3 Il est normal que l’intérieur de la porte et de
l’appareil soient humides.
• Commencez par vider le panier supérieur puis le
panier inférieur. Cela évite que l’eau résiduelle ne
s’égoutte du panier supérieur sur la vaisselle se
trouvant dans le panier inférieur.
3 Si le lave-vaisselle n’est pas mis hors tension,
le signal sonore retentit de nouveau au bout
de 3 puis de 6 minutes.
56
Page 23
Entretien et nettoyage
1
N’utilisez pas d’encaustique pour meubles ou
de produits de nettoyage aggressifs.
• Lavez les éléments de commande du lave-vaisselle à l’aide d’un chiffon humide et de l’eau chaude
claire.
• Vérifiez de temps en temps que l’intérieur de l’appareil, le joint de la porte et le filtre de l’alimentation
d’eau ne soient pas sales et nettoyez-les si besoin
est.
Surfaces extérieures en acier chromé
poli
Eliminez les salissures légères à l’aide d’un chiffon
doux, propre et humide, les chiffons en microfibres
sont particulièrement recommandés.
1 Lors d’un nettoyage, faites attention que la fi-
nition de la surface en acier inoxydable (les lignes fines horizontales) ne travaille pas la
structure.
Ne faites pas de mouvements circulaires !
Surfaces extérieures en simili-aluminium
Eliminez les salissures légères à l’aide d’un chiffon
doux, propre et humide, les chiffons en micro-fibres
sont particulièrement recommandés.
N’utilisez pas de produits décapants ou abrasifs.
Si nécessaire, utilisez un produit de nettoyage usuel
pour acier chromé. Respectez les instructions d’utilisation des fabricants de ce type de produits lorsque
vous les utilisez.
Nettoyage des filtres
3 Les filtres doivent être vérifiés et nettoyés ré-
gulièrement. Des filtres sales influent sur la
qualité du lavage

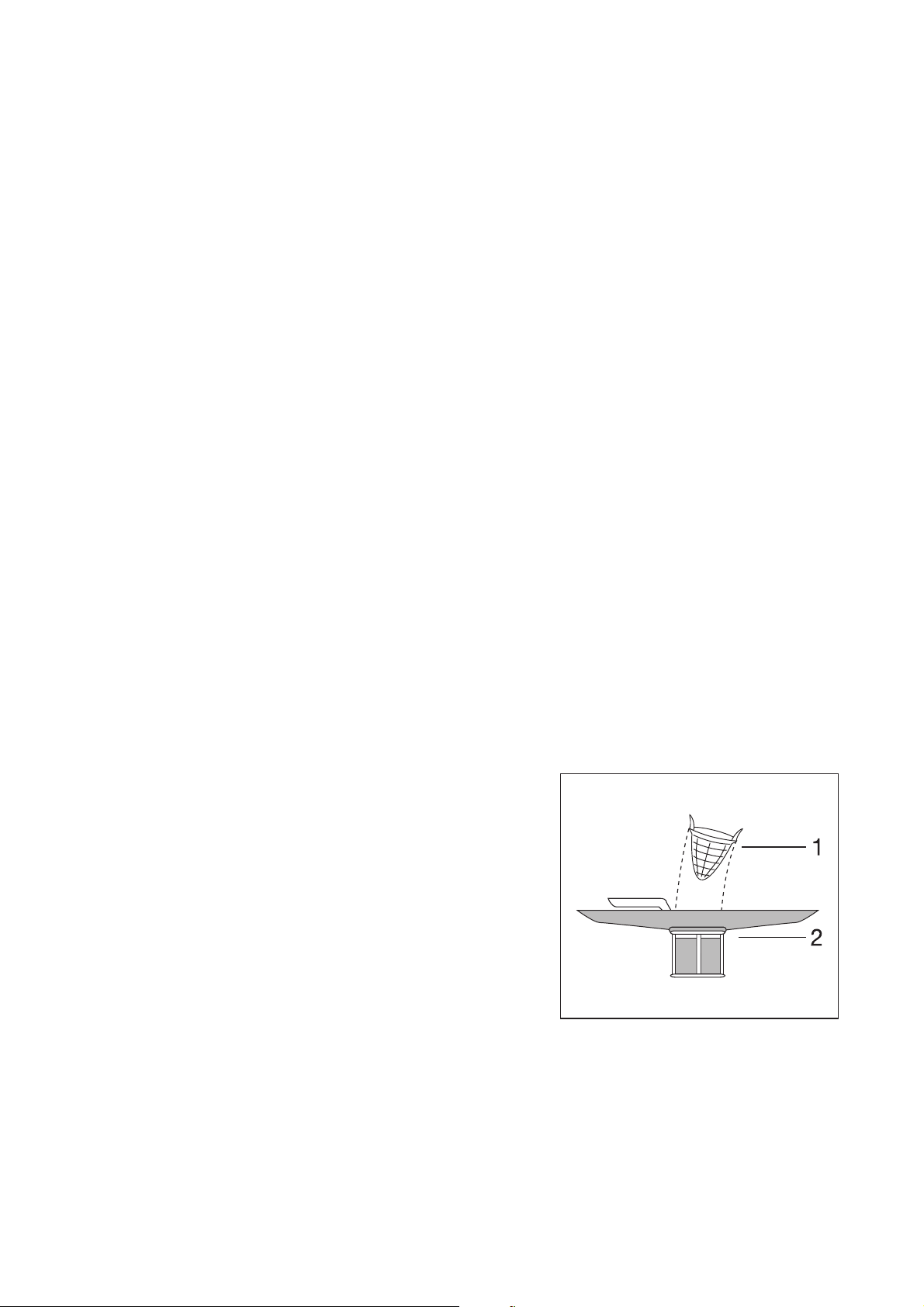

Filtre grossier (1)
Le filtre grossier doit être vérifié après chaque lavage.
1. Ouvrez la porte, enlevez le panier inférieur.
2. Enlevez le filtre grossier.
3. Si nécessaire, lavez l’eau à l’eau courante et repla-
cez-le.
57
Page 24
Filtre fin (2)
Le filtre fin doit être nettoyé de temps en temps.

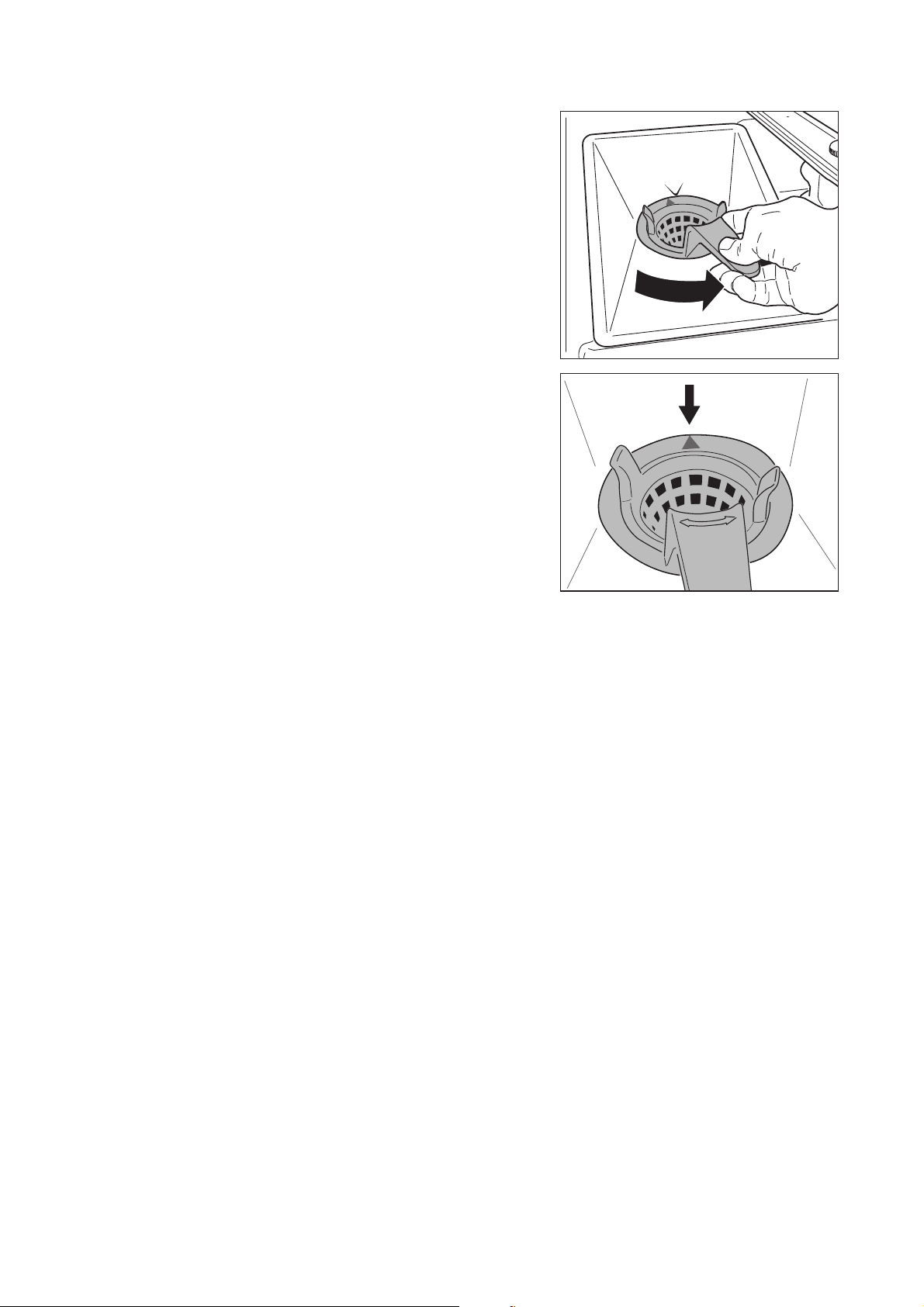

1. Ouvrez la porte, enlevez le panier inférieur.
2. Déverrouillez le filtre fin en tournant vers la droite et
enlevez-le.
3. Lavez soigneusement le filtre fin à l’eau courante et
avec une brosse.
4. Placez le filtre fin sur le support et tournez vers la
gauche jusqu’à la butée (flèche).
1 Ne poussez pas la poignée vers le bas.
Si le filtre n’est pas encliqueté, cela peut boucher les duses des bras d’aspersion.
N’effectuez jamais un programme de lavage
sans les filtres.
58
Page 25

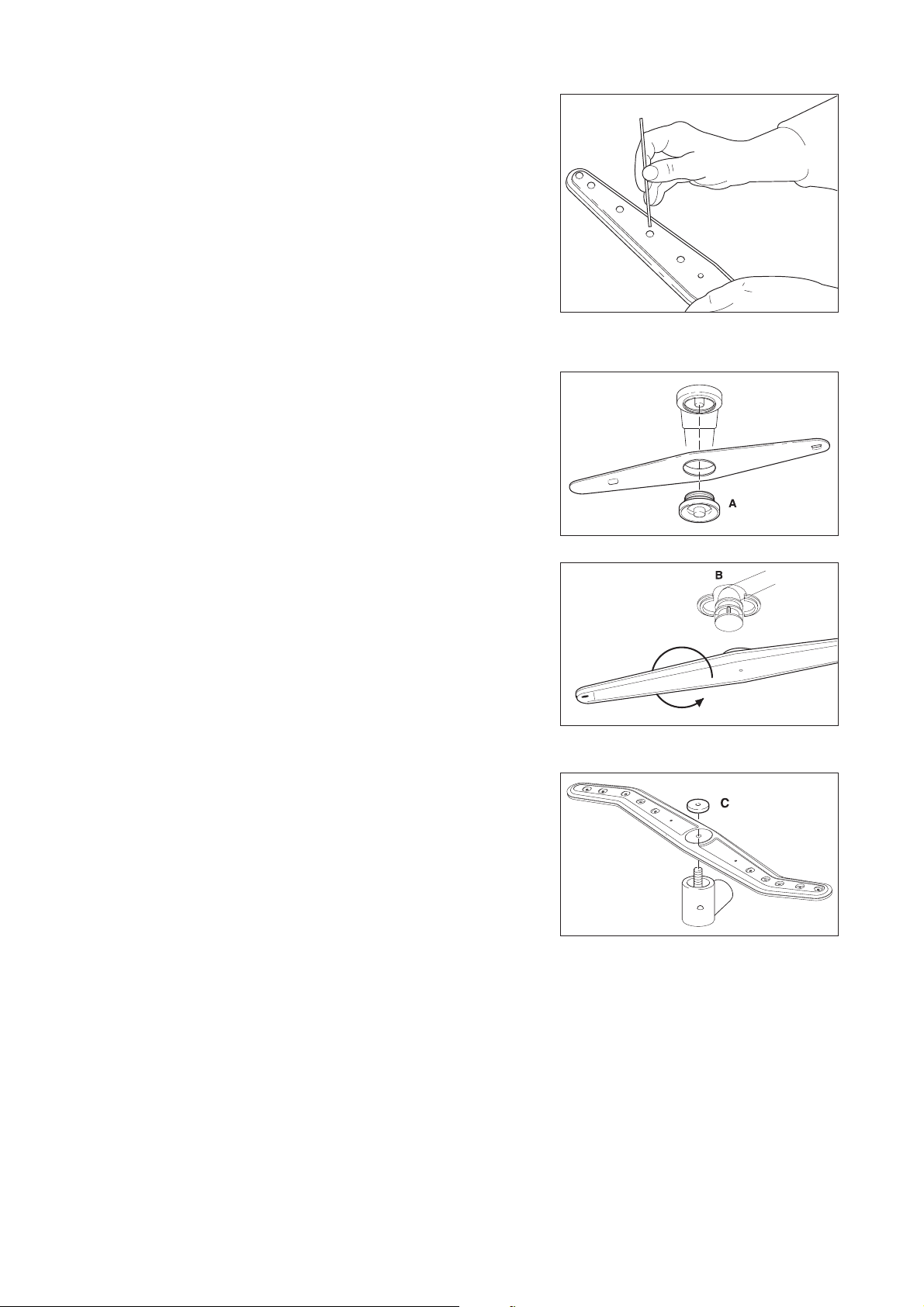

Nettoyage des buses des bras
d’aspersion
Vérifiez régulièrement que les les buses des bras
d’aspersion ne sont pas bouchées. Si nécessaire,
nettoyez-les à l’aide d’un fil de fer fin ou avec une
aiguille en les plaçant sous un fort jet d’eau.
1 Ne détériorez pas les ouvertures des buses.
Bras d’aspersion voûte
1. Dévissez la vis de fixation (A) en tournant vers la
gauche.
2. Enlevez le bras d’aspersion de l’axe.
3. Nettoyez le bras d’aspersion et la vis de fixation.
4. Replacez le bras d’aspersion et la vis de fixation
(A) en tournant vers la droite.
Bras d’aspersion médian
1. Enlevez le bras d’aspersion médian en tournant sur
le côté.
Le coussinet du bras d’aspersion se compose de
deux parties assemblées à l’aide d’un ressort de
tension (B).
2. Nettoyez les buses du bras d’aspersion.
3. Pour monter le bras d’aspersion médian, appuyez
vers le haut jusqu’à ce vous soyez sûr qu’il s’encliquète.
Bras d’aspersion inférieur
1. Dévissez la vis de fixation (C) en tournant vers la
gauche.
2. Enlevez le bras d’aspersion de l’axe.
3. Nettoyez le bras d’aspersion et la vis de fixation.
4. Replacez le bras d’aspersion et la vis de fixation
(C) en tournant vers la droite.
59
Page 26
Que faire, si…
Réparer soi-même de petits dysfonctionnements
Le voyant situé sur le socle signale les dysfonctionnements.
Lorsque le signal sonore est activé, des signaux
d’avertissement retentissent en cas de dysfonctionnent.
Au cas où un des codes d’erreur suivants s’affiche
sur le panneau multifonctionnel lorsque l’appareil est
en fonctionnement :
– Code d’erreurÅ10 (problème d’alimentation d’eau),
– Code d’erreurÅ10 (problème de vidange d’eau),
veuillez vous référer au tableau ci-après.
Après avoir réparé le dysfonctionnement, appuyez
sur la touche de sélection des programmes. Le programme de lavage se poursuit.
Au cas où d’autres codes d’erreur de type (“Å “ suivis d’un chiffre s’affichent) :
– Interrompez le programme de lavage.
– Mettez l’appareil hors tension puis de nouveau
sous tension.
– Resélectionnez le programme.
Si le message d’erreur se répète, veuillez contacter
le service après-vente en indiquant le code d’erreur.
Symptôme Cause possible Solution
Le voyant du déroulement du programme sélectionné clignote :
le panneau multifonctionnel affiche le code d’erreur Å10 :
(problème d’alimentation en eau)
Le voyant du déroulement du programme sélectionné clignote,
le panneau multifonctionnel affiche le code d’erreur Å20 :
(problème de vidange).
Le robinet d’arrivée d’eau est entartré ou défectueux.
Le robinet d’arrivée d’eau est fermé.
Le filtre (si votre appareil en est
équipé) situé à l’entrée du tuyau
vissé sur le robinet d’arrivée d’eau
est bouché.
Les filtres situés au fond de l’appareil sont bouchés.
Le tuyau d'alimentation en eau
n'est pas disposé correctement.
Le siphon est bouché. Nettoyez le siphon.
Le tuyau de vidange de l’eau n'est
pas disposé correctement.
Vérifiez le robinet d’arrivée d’eau, le
cas échéant faites-le réparer.
Ouvrez le robinet d’arrivée d’eau.
Nettoyez le filtre.
Appuyez sur la touche du programme de lavage en cours ;
puis interrompez le programme de
lavage (voir chapitre : Démarrer le
programme de lavage) ;
Nettoyez les filtres (voir chapitre :
Nettoyage des filtres).
Vérifiez la disposition du tuyau.
Vérifiez la disposition du tuyau.
60
Page 27
Symptôme Cause possible Solution
Le panneau multifonctionnel affiche le code d’erreur Å30 .
Le programme ne démarre pas.
L’intégralité du programme se déroule sans eau chaude. Le résultat
du lavage et du séchage n’est pas
satisfaisant
Des taches de rouille apparaissent
dans la zone de lavage.
L’appareil émet un sifflement lors
du lavage.
Le système de protection contre les
inondations s’est enclenché.
Le câble d’alimentation n’est pas
correctement
branché.
Le fusible de sécurité de l’installation domestique est défectueux.
Sur les modèles de lave-vaisselle
équipés d’un départ différé :
En cas de pré-programmation d’un
départ différé.
Défaut technique
La zone de lavage est en acier
inoxydable. Les taches de rouille
qui apparaissent dans la zone de
lavage sont provoquées par des
agents extérieurs (particules de
rouille provenant de la conduite
d’alimentation d’eau, de casseroles, des couverts, etc.). Eliminez les
taches à l’aide d’un produit de nettoyage de l’acier inoxydable courant.
Le sifflement ne prête pas à conséquence.
Si le résultat du lavage
n’est pas satisfaisant
La vaisselle n’est pas propre.
• Le produit vaisselle utilisé est inadéquat.
• La vaisselle est disposée de telle sorte que l’eau
n’atteint pas toutes les pièces. Ne surchargez pas
les paniers à vaisselle.
Fermez d’abord le robinet d’arrivée
d’eau puis mettez l’appareil hors
tension et contactez le service
après-vente.
Branchez correctement le câble.
Remplacez le fusible de sécurité.
Pour procéder à un lavage immédiat
de la vaisselle, désactivez le départ
différé.
Contactez le service après-vente et
indiquez-leur le code d’erreur. Si
aucun code ne s’afficheé, visualisez-le dans la mémoire codes.
Appareil désactivé, maintenez les
touches de fonction 1 et 3 enfoncées.
Maintenez la touche MARCHE/ARRET enfoncée jusqu’à ce que les
voyants correspondant aux touches
de fonction 1 à 3 clignotent.
Appuyez sur la touche de fonction 1,
le code d’erreur s’affiche sur le panneau multifonctionnel.
Notez le code d’erreur.
Pour terminer, appuyez sur la touche
MARCHE/ARRET.
Ne lavez que les couverts et la vaisselle autorisés.
Utilisez une autre marque de produit
vaisselle.
• Les filtres au fond de la zone de lavage ne sont pas
propres ou ils ne sont pas correctement installés.
• Les lignes repères de remplissage du produit vaisselle ne sont pas été respectées ou le dosage est
insuffisant.
• En cas de dépôts de tartre sur la vaisselle : Le distributeur de sel spécial est vide ou l’adoucisseur
d’eau n’est pas correctement installé.
• Le tuyau d’alimentation d’eau n’est pas correctement installé.
61
Page 28
La vaisselle ne sèche pas et ne brille pas.
• Les lignes repères de remplissage du produit vaisselle ne sont pas respectées.
• Le distributeur de produit de rinçage est vide.
Il se forme des stries, des bandes et des
taches blanchâtres ou bien un dépôt
bleuâtre sur les verres et la vaisselle.
• Diminuez le dosage du produit de rinçage.
Il reste des traces de gouttes d’eau sur
les verres et sur la vaisselle.
• Augmentez le dosage du produit de rinçage.
• Cela peut provenir du produit vaisselle. Veuillez
contacter le service après-vente du fabricant du
produit vaisselle.
Corrosion du verre
• Veuillez contacter le service après-vente du fabricant du produit vaisselle.
Protection de l’environnement
2
Elimination du matériel d’emballage
Les matériaux d’emballage sont écologiques
et recyclables. Les matières plastiques portent
un signe distinctif, par ex. >PE<, >PS<, etc.
Eliminez les matériaux d’emballage en fonction de leur signe distinctif dans les containeurs prévus à cet effet sur le site de collecte
de votre commune.
2 Appareils usagés
Eliminez votre appareil usagé conformément à
la réglementation en vigueur dans votre lieu de
résidence.
1 Avertissement ! Débranchez tout appareil
usagé de la prise secteur. Coupez le câble
d’alimentation au ras de l’appareil et mettez-le
au rebut avec la prise.
Détruisez le verrou de la porte de sorte que
celle-ci ne puisse plus se fermer. Cela évite
que des enfants ne s’y enferment et qu’ils se
mettent en danger.
62
Page 29
Caractéristiques techniques
Contenance : 11 couverts standard y compris vaisselle de service
Pression de l’eau admissible 1-10 bar (=10-100 N/cm
Raccordement électrique :
Tension de service 230 V
Fréquence 50 Hz
Puissance totale installée 2250 W 10 A
Puissance d’entrée pompe de recirculation 150 W
Puissance d’entrée élément chauffant 2100 W
Lave-vaisselle encastrable avec soubassement
Dimensions : 759 x 546 x 570 (H x B x T in mm)
max. Poids
max. 51,5 kg (hors emballage)
ou 55,3 kg (avec emballage)
2
= 0.1-1.0 MPa)
5 Cet appareil est conforme aux normes euro-
péennes suivantes :
– 73/23/CEE du 19.02.1973 relative à la basse ten-
sion, y compris la révision 90/683/CEE
– 89/336/CEE du 03.05.1989 – Directive, y compris
révision 92/31/CEE
– 93/68/CEE, directive relative aux désignations CE
63
Page 30
Remarques destinées aux organismes de
contrôle
Le contrôle de conformité à l’EN 60704 doit être
effectué avec un plein chargement à l’aide du programme de test (voir tableau des programmes).
Les contrôles de conformité à l’EN 50242 doivent
être effectués avec l’adoucisseur d’eau rempli de sel
spécial, avec le distributeur de produit de rinçage
plein, à l’aide du programme de test (voir tableau des
programmes).
Charge maximale
11 couverts standard y compris service à vaisselle
Dosage du produit vaisselle : 27,5 g dans le distributeur de produit de nettoyage
Réglage du produit de rinçage : 6
Mesure du bruit
• Détermination du niveau sonore selon l’EN 607042-3
• Cette mesure doit être effectuée immédiatement
après avoir effectué un court programme.
Exemples de disposition :
Panier supérieur * Panier inférieur
* Panier supérieur en position basse (abaissée)
64
Page 31

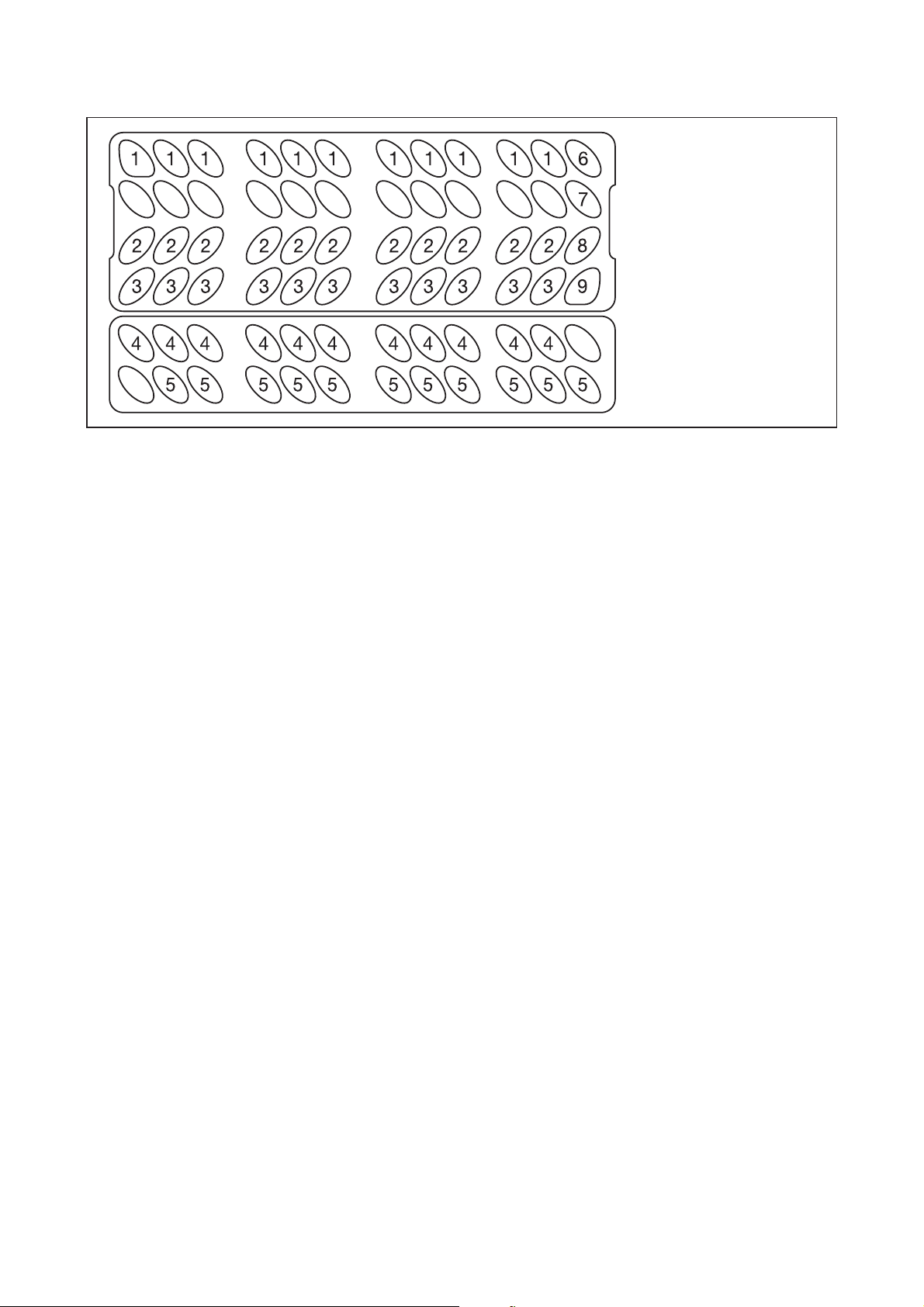

Panier à couverts
1 Cuillères à café
2 Cuillères à dessert
3 Couteaux
4 Fourchettes
5 Cuillères à soupe
6 Couverts de service
7 Couverts de service
8 Couverts de service
9 Couverts de service
65
Page 32
Notice de montage et de raccordement
55 cm SMS
Domaine d’application
Modèle de lave-vaisselle : 31 . . .
Généralités
• Le lave-vaisselle est livré de manière à pouvoir être
raccorder, c’est-à-dire qu’il comporte le câble de
raccordement, les tuyaux de vidange et d’alimentation aves filtre.
• Le lave-vaisselle ne doit pas être encastré dans
des niches comportant des matériaux inflammables sans prendre des précautions supplémentaires de sécurité.
• Prévoyez un robinet d’arrivée d’eau et un prise de
courant comme indiqué dans le schéma ci-contre.
• Respectez les consignes des usines locales
d’alimentation en eau et en électricité !
1 N’inclinez pas l’appareil ! Le dispositif anti-cal-
caire incorporé contient de l’eau et celle-ci
pourrait se renverser.
Branchement de l’eau
Arrivée d’eau
• Pression de l’eau 1–10 bar (pression eau courante)
• Lors du montage, prévoyez un robinet de réglage
avec un diamètre de sortie G 3/4”
• L‘appareil doit être raccordé seulement avec le
tuyeau en matière plastique résistant à la pression
(avec filtre, homologué EN61770, 10 bar).
• Il est recommandé d’installer un filtre IRG.

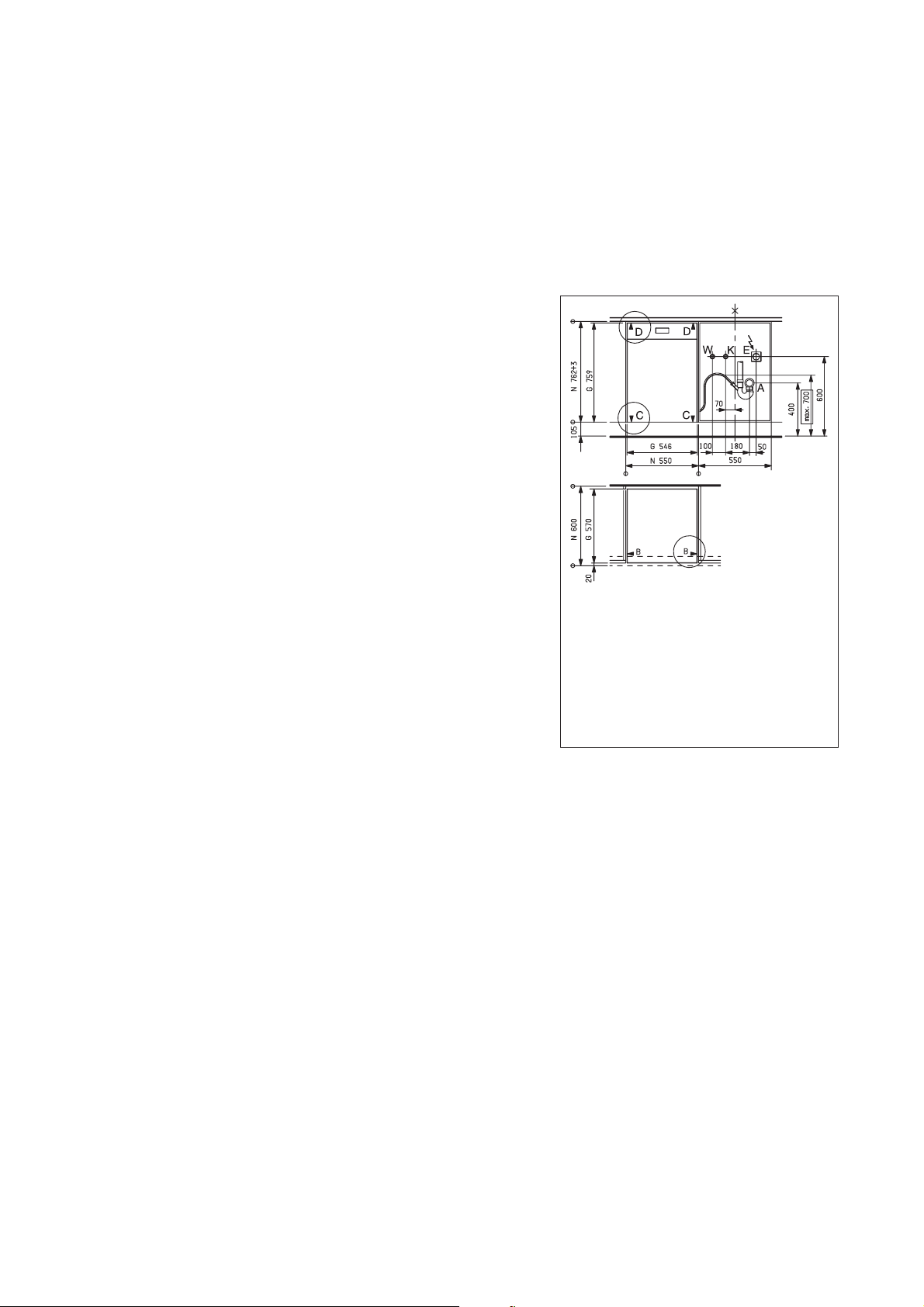

A = Vidange
G = Dimension de l’appareil
K = Raccordement d’eau froide
N = Dimension de la niche
W = Raccordement eau chaude
E = Prise de courant
• Il est recommandé d’effectuer le raccordement sur
le syphon de l’évacuation du lavabo au niveau du
compartiment latéral de l’appareil.
• La hauteur maximale du tuyau de vidange ne doit
pas excéder 700 mm au-dessus du sol.
Vidange
• Le tuyau de vidange flexible d’un diamètre interne
22 mm doit être installé sans pli.
• Le dispositif de vidange de l’appareil est équipé
d’un inhibiteur de siphonnage inverse, ce qui évite
d’avoir à installer des armatures de raccordement
avec inhibiteur de refoulement.
66
Page 33

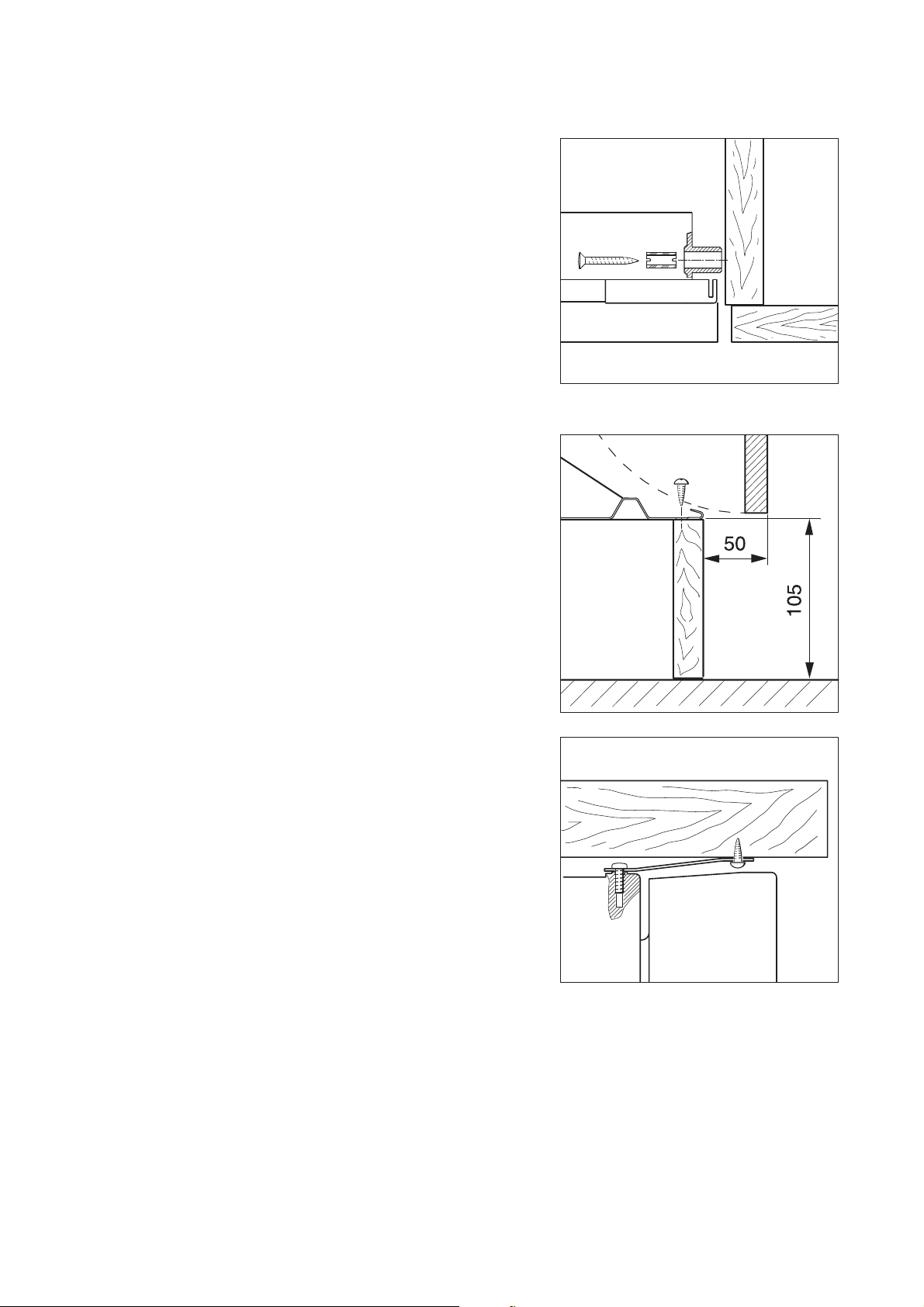

Montage
1. Placez l’appareil devant le socle de montage. Tirez
le câble et les tuyaux vers le compartiment latéral.
2. Poussez l’appareil, faites suivre le câble et les
tuyayx en faisant attention de ne pas les plier.
3. Installez le lave-vaisselle et fixez les deux côtés au
niveau supérieur du manteau de la cuve.
Autres possibilités de fixation : sur le socle.
Accessoires disponibles (art. n° 153 0402-01/3) : attaches supplémentaires sur le couvercle.
67
Page 34
Raccordement électrique
1 Le raccordement électrique relève de la com-
pétence exclusive d’un électricien agréé.
• L’appareil est équipé d’un câble de raccordement
de 3x1mm
• Branchez l’appareil à l’aide d’une conduite d’alimentation avec connecteur. Installez le connecteur
de manière à ce qu’il soit accessible par la suite ou
prévoyez d’installer un coupe-circuit domestique
avec une ouverture de contact d’au moins 3 mm
afin de couper simultanément tous les pôles l’alimentation secteur, conformément à NIN 2000.
Montage :
installez le fusible, le câble d’alimentation et prise
conformément au schéma de raccordement

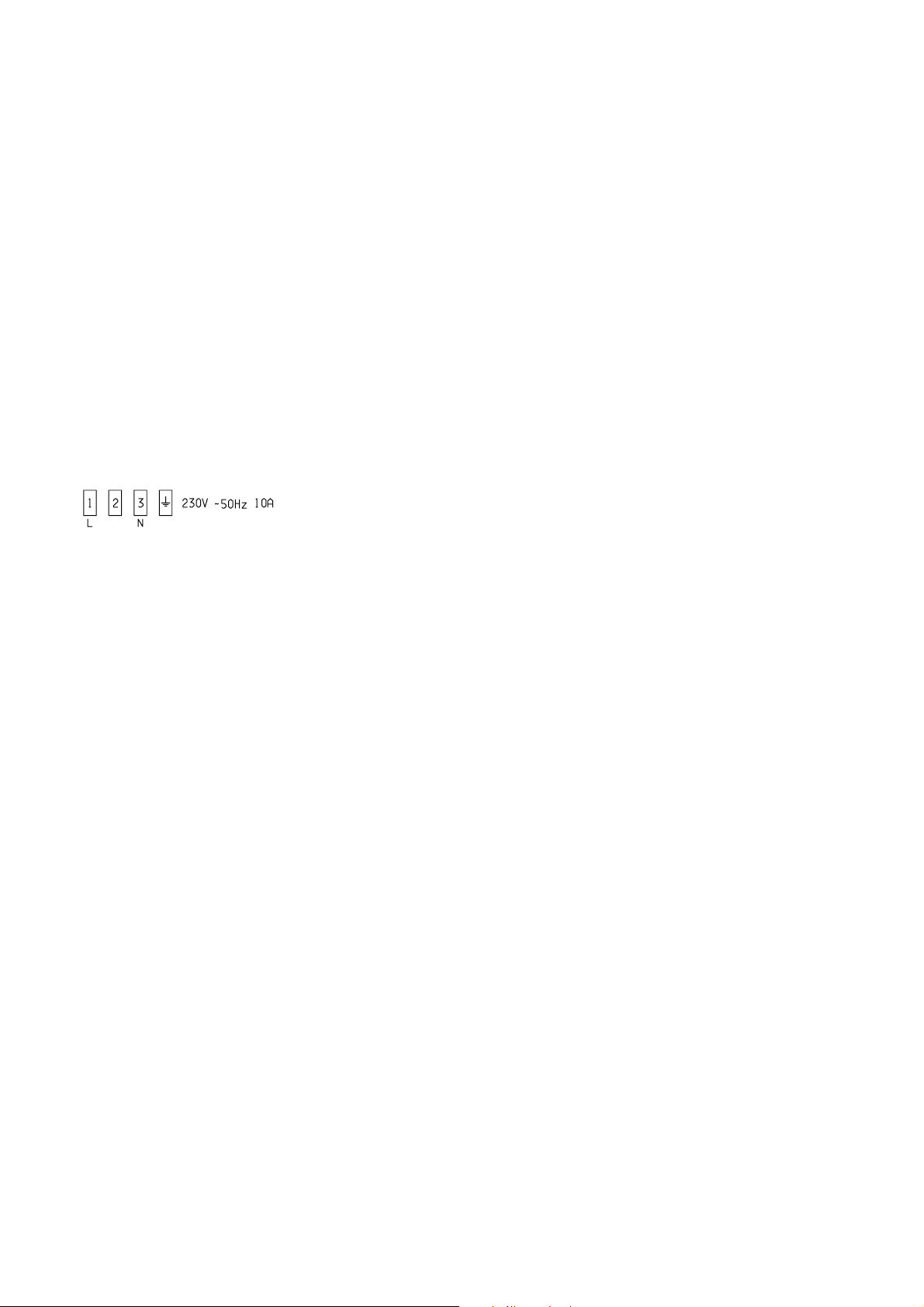

Circuit :
Tension des éléments chauffants 230 V
2
avec connecteur écarté (type 12).
2.25 kW
68
Page 35
Centres de service après vente
Servicestellen
5506 Mägenwil/Zürich
Industriestr. 10
9000 St. Gallen
Vonwilstrasse 15
4127 Birsfelden
Hauptstrasse 52
8604 Volketswil
Hölzliwisenstrasse 12
6032 Emmen
Buholzstrasse 1
7000 Chur
Comercialstrasse 19
3063 Ittigen
Ey 5
Ersatzteilverkauf
5506 Mägenwil
Industriestrasse 10
0848 848 028
Points de vente de rechange
5506 Mägenwil
Industriestrasse 10
0848 848 028
Demonstration / Vente
8048 Zürich
Badenerstrase 587
01 405 85 00
Garantie
Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la mise en
service au consommateur (documenté au moyen
d’une facture, d’un bon de garantie ou d’un justificatif d’achat).
Notre garantie couvre les frais de mains d’œuvres et
de déplacement, ainsi que les pièces de rechange.
Les conditions de garantie ne sont pas valables en
cas d’intervention d’un tiers non autorisé, de l’emploi
de pièces de rechange non originales, d’erreurs de
maniement ou d’installation dues à l’inobservation
du mode d’emploi, et pour des dommages causés
par des influences extérieures ou de force majeure.
Fachberatung / Verkauf
8048 Zürich
Badenerstrasse 587
01 405 85 00
Garantie
Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von
2 Jahren. (Ausweis durch Garantie-schein, Faktura
oder Verkaufsbeleg).
Die Garantieleistung umfasst die Kosten für Material,
Arbeits- und Reisezeit.
Die Garantieleistung entfällt bei Nichtbeachtung der
Gebrauchs-anweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung
durch äussere Einflüsse, höhere Gewalt, Eingriffe
Dritter und Verwendung von Nicht-Original Teilen.
Points de Service
1028 Préverenges
Le Trési 6
1950 Sion
Rue de la Piscine
Servizio dopo vendita
6916 Grancia
Zona Industriale E
Vendita pezzi di ricambio
5506 Mägenwil
Industriestrasse 10
0848 848 028
Consulente (cucina) / Vendita
8048 Zürich
Badenerstrasse 587
01 405 85 00
69
Page 36
Garanzia
Per ogni prodotto concediamo una garanzia di 2 anni
a partire dalla data di consegna o dalla sua messa in
funzione (fa stato la data della fattura, del certificato
di garanzia o dello scontrino d’acquisto).
Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.
Dalla copertura sono esclusi logoramento ed i danni
causati da agenti esterni, intervento di terzi, utilizzo
di ricambi non originali o dalla inosservanza delle
prescrizioni d’istallazione ed istruzioni per l’uso.
ThermaPhon
Le service d’information téléphonique de Therma
Lundi à vendredi de 09.00 - 12.00
Pour renseignements, conseils et «astuces» concernant l’utilisation de vos appareils ménagers.
Une prestation de service à votre disposition chaque
jour pour toutes questions touchant aux appareils
ménagers.
Appelez ThermaPhon par exemple pour :
• renseignements rapides
concernant l’utilisation des appareils
• conseils judicieux
pour l’entretien et les soins à apporter aux appareils ménagers
• «astuces» utiles
pour la cuisson en général, la cuisson au four, l’aération, la réfrigération et le rinçage
• conseils compétents
pour le choix d’un appareil correspondant à vos
désirs
70
Page 37
Service après-vente
Le service après-vente Therma met toutes ses compétences au service de sa clientèle.
Avant de vous adresser à votre service après-vente
Assurez-vous qu’il ne s’agit pas d’une manipulation
erronée.
Veuillez vous rapporter au chapitre Conseils de dépannage.
Si vous vous adressez au service
après-vente

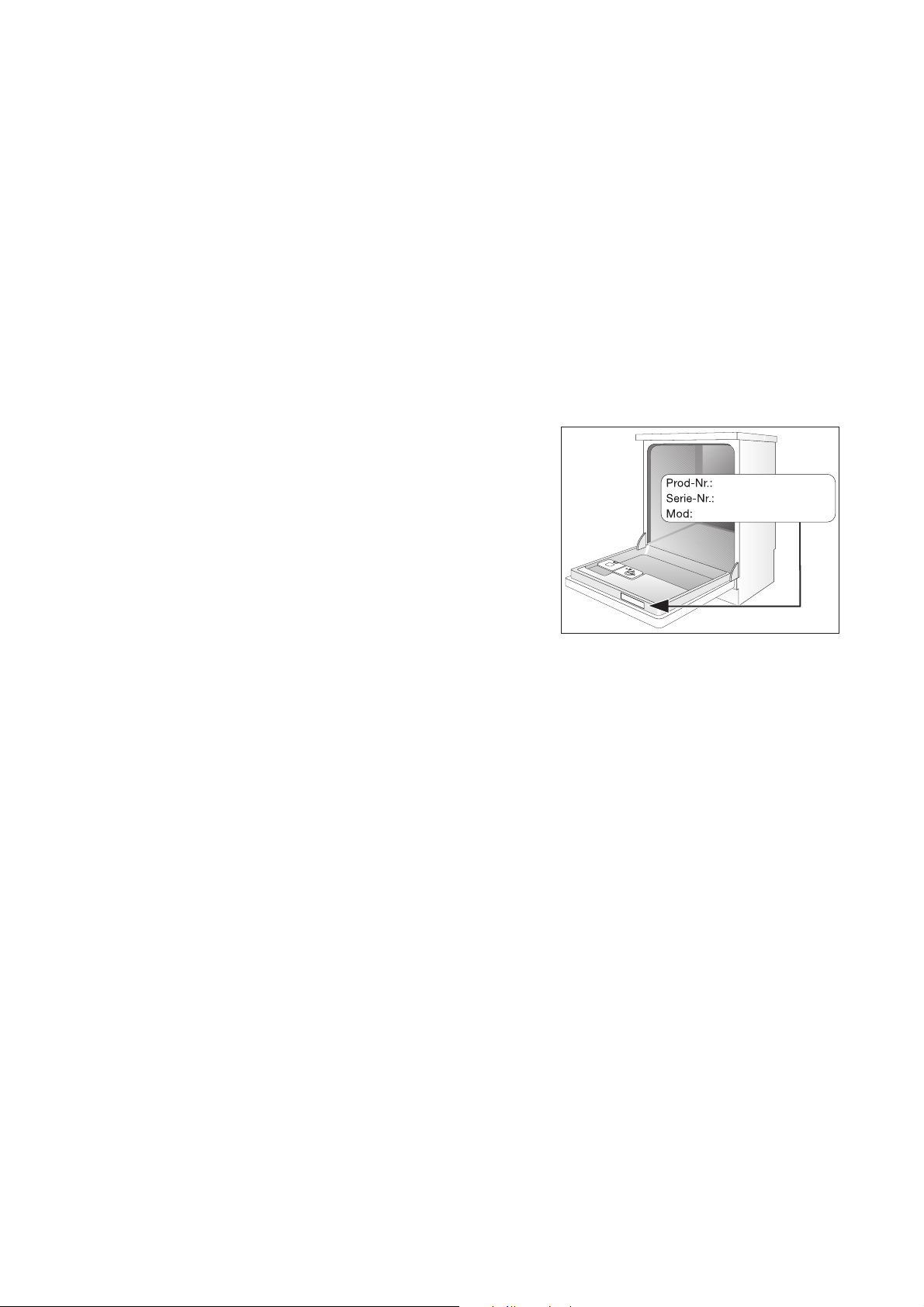

Notes les informations suivantes indiquées sur la
plaque signalétique de votre appareil :
– Numéro de série
– Désignation du modèle
– Numéro de prod.
ainsi que les éventuels codes d’erreur sur l’affichage.
Veuillez toujours indiquer ces informations lorsque :
– vous vous adressez au service après-vente
– vous commandez des pièces de rechange ou
des accessoires
– vous avez des questions techniques
Notez vos observations avec précision, cela facilite
la préparation du travail de notre technicien de service.
Appelez le numéro d’aide du service après-vente
au 0848 848 999.
Soyez chez vous lors de la visite du technicien du
service après-vente pour que vous puissiez lui fournir toutes les informations nécessaires.
71
Page 38
Änderungen vorbehalten
Sous réserve de modifications
153 136 200-00-190104-01 Con riserva di modifiche
From the Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products
(such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in
more than 150 countries around the world.
Loading...
