Stimata cliente, stimato cliente

Lei è in possesso di un moderno frigorifero con basso consumo di elettricità. Tutti i ritrovati più recenti nel campo della moderna tecnica dei frigoriferi sono stati applicati a questo modello. Ci congratuliamo con Lei per il Suo acquisto!

Il frigorifero è conforme alle regole riconosciute della tecnica nonché alla direttiva CE 73/23 / CEE (direttiva di bassa tensione) ed è omologato dall’ASE secondo la direttiva della CEM (compatibilità elettromagnetica) 89/336 / CEE e EN 55014.1993.

Lo smaltimento di un vecchio frigorifero

I frigoriferi fuori uso devono essere immediatamente resi inutilizzabili (p.es. tagliare il cavo di alimentazione). Abbia cura che le tubazioni dell’impianto frigorifero non vengano danneggiate prima che l’apparecchio venga portato via per essere eliminato in maniera

ecologica. Per l’eliminazione del

Suo vecchio

frigorifero voglia rivolgersi all’ufficio competente del Suo comune. (Mollare le cerniere e togliere le porte, in modo che i bambini che giocano non si chiudano dentro mettendo la loro vita in pericolo.)

Eliminazione dell’imballaggio

Tutti i materiali d’imballaggio utilizzati sono rispettosi dell’ambiente e riciclabili.

Page 5

Norme di sicurezza e avvertenze

Prima di mettere in funzione l’apparecchio, leggete attentamente le istruzioni per l’uso e conservatele anche per gli altri utilizzatori.

■

Utilizzate questo apprecchio solo per uso domestico e come descritto nelle istruzioni.

■ Se il frigorifero che avete ricevuto fosse

difettoso, mettetevi immediatamente in contatto con il vostro fornitore.

■ Non utilizzate cavi di prolunga.

■ Riparazioni e altri interventi possono

essere effettuati esclusivamente da un tecnico manutentore.

■ Per la pulizia del frigorifero, togliete la

corrente: staccate la spina e aprite l’interruttore automatico o togliete il fusibile. Non staccate mai la spina tirandola per il cavo né afferrandola con le mani bagnate. Afferrate sempre saldamente la spina e tiratela in fuori diritta dalla presa.

■ Conservate i liquidi ad alta gradazione

alcolica solo in bottiglie ben chiuse e poste in piedi, inoltre non coservate nel frigorifero sostanze esplosive. Pericolo

d’esplosione!

■ Questo frigorifero è privo di CFC e FC e

contiene una quantità limitata del refrigerante isobutano (R600a), che non danneggia l’ambiente.

■ Nell’uso del frigorifero occorre prestare

attenzione a non danneggiare il circuito refrigerante. Se dovesse però capitare un inconveniente del genere, evitate fiamme vive e fonti d’accensione di qualsiasi genere. Il locale in cui si trova il firgorifero deve essere ventilato per alcuni minuti.

■ Non si deve assolutamente mettere in

funzione un frigorifero il cui circuito refrigerante è danneggiato.

Page 6

■ Se il frigorifero è incassato, bisogna fare

attenzione a non coprire né chiudere le aperture di entrata e di uscita dell’aria di ventilazione.

■ Per accelerare lo sbrinamento non si

devono utilizzare mezzi meccanici o artificiali di qualsiasi genere, diversi da quelli consigliati.

■ Non utilizzate alcun apprecchio elettrico

dentro il frigorifero.

■ Se l’apparecchio viene adibito a uno sco-

po improprio, usato nel modo sbagliato o non è riparato a regola d’arte, si declina qualsiasi responsabilità per gli eventuali danni. In un caso del genere decadono la garanzia e qualsiasi pretesa di responsabilità.

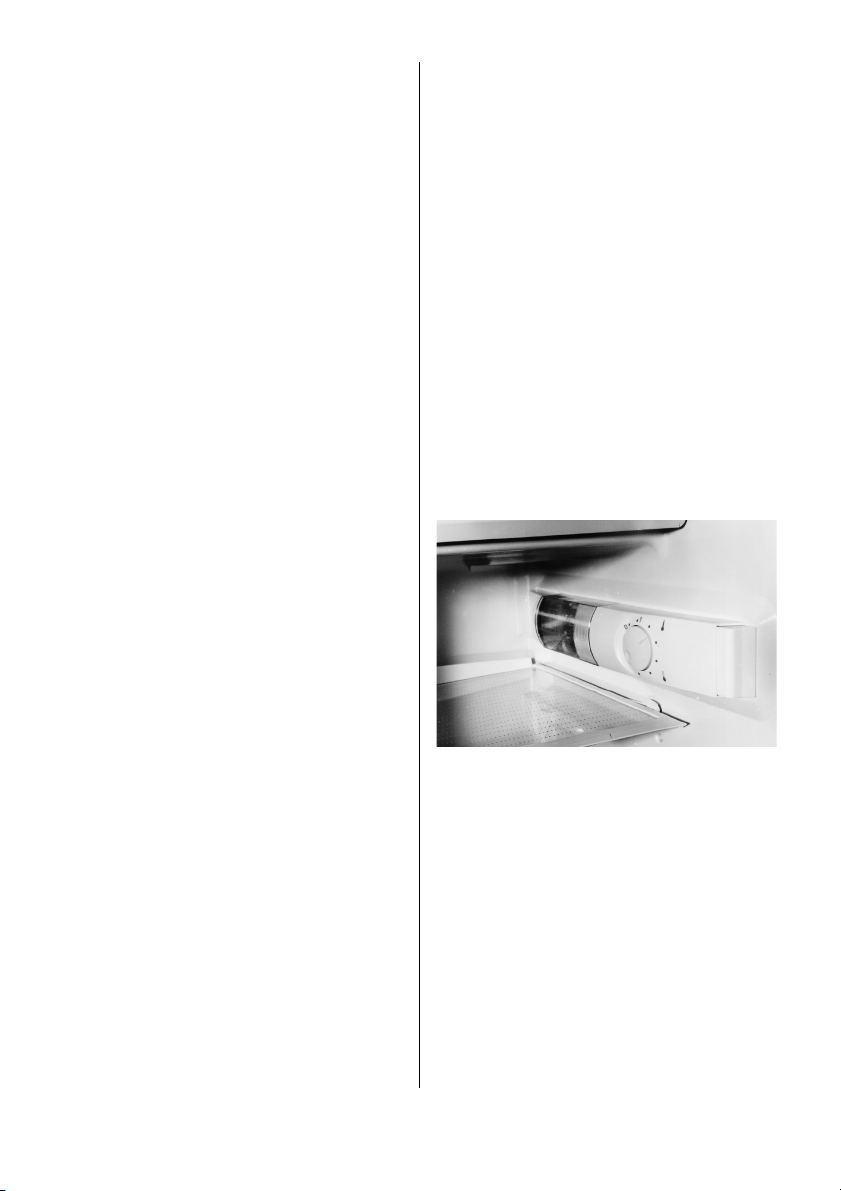

Accensione e selezione della temperatura

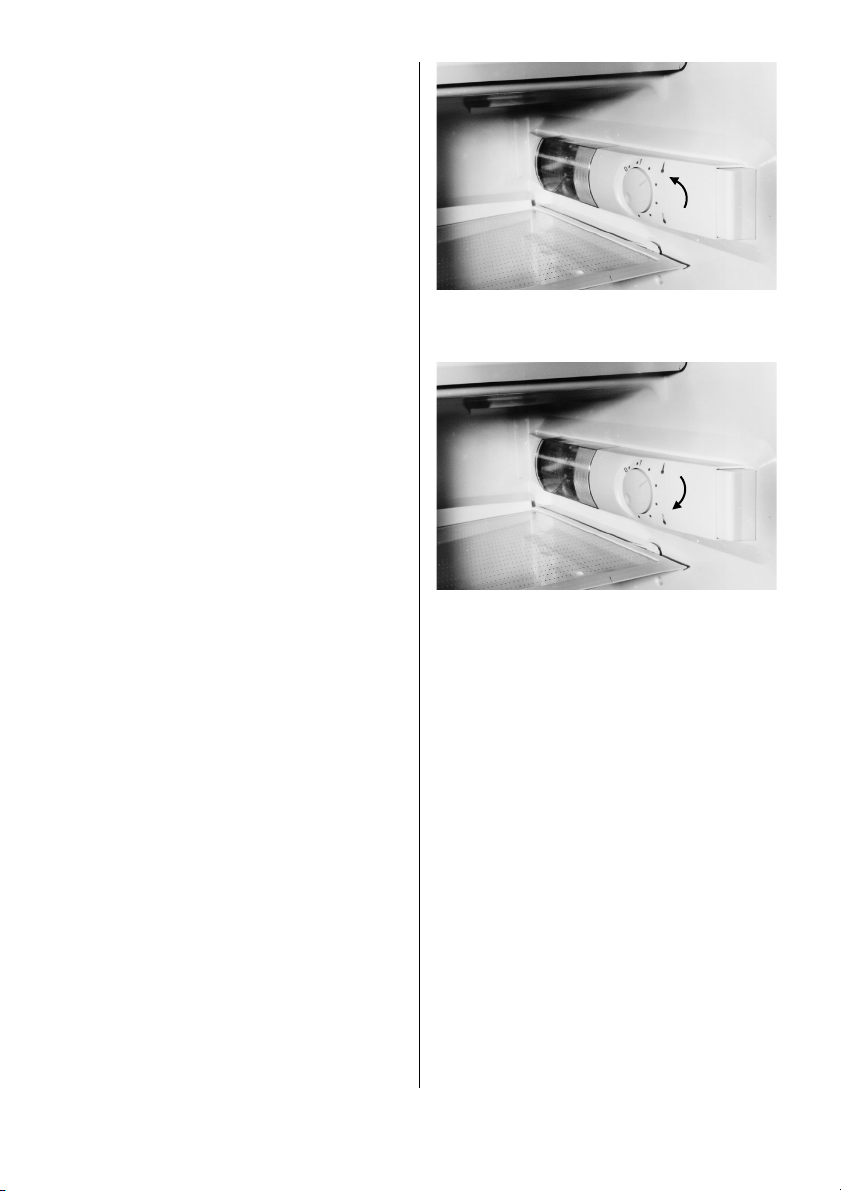

(figura @) Con il termostato si regola la potenza refri-

gerante e si accende e spegne il frigorifero.

Importante

L’apparecchio è progettato per una temperatura ambiente da +10 a +32° C. Da temperature ambiente all’infuori di questo campo il mantenere delle temperature interne nel vano frigorifero e nel vano congelatore non è più assicurato.

Funzionamento normale

Secondo la temperatura del vano congelatore desiderata mettere il termostato su una posizione tra i due simboli delle temperature (sopra più caldo, sotto più freddo). A partire da una temperatura di 5° C oppure più bassa nel vano frigorifero si raggiunge nel vano congelatore –18° C (vedi anche consigli). Queste condizioni sono adempite a partire ca. da una posizione media del termostato.

Page 7

Temperatura ambiente bassa

La posizione del termostato su simbolo per temperatura del vano frigorifero più calda. (figura ;) Occasionalmente l’illuminazione interna può accendersi con intensità ridolta allorché la porta chiusa per evitare un riscaldamento indesiderato del congelatore. Se l’illuminazione interna lampeggia con porta aperta → vedi guasti.

Temperatura ambiente alta

Posizione del termostato su simbolo per temperatura del vano frigorifero più fredda. (figura =)

Spento

Posizione del termostato in direzione di «0» fino all’arresto. Il raffreddamento e l’illuminazione sono spenti. Se l’apparecchio non viene usato per lungo tempo, lasciare aperta la porta del vano frigorifero e del vano congelatore, per evitare la formazione di cattivi odori.

Congelamento

■ Solo gli alimenti freschi sono adatti per il

congelamento.

■ Per evitare che la temperatura dei cibi

già congelati aumenti troppo, congelare volta per volta solo piccole quantità (max. 2 kg) e posare sulla parte destra direttamente sul fondo del vano. E’ consigliabile preparare solo delle piccole porzioni.

■

Lasciare il termostato nella posizione normale. L’elettronica stessa registra che i prodotti devono essere congelati regolando automaticamente il processo.

■ Gli alimenti da congelare non devono

essere messi a contatto con quelli già congelati. Alimenti che sono già stati congelati non devono essere congelati di nuovo, perché possono deperire.

;

Page 8

Retroporta variabile

Gli scaffaletti della retroporta possono essere spostati facilmente e permettono di disporre lo spazio secondo le proprie esigenze. Per spostare gli scaffaletti e i portabottiglie: premere prima verso in alto e tirare fuori, regolare l’altezza desiderata ed inserirli in ordine inverso (figura %). Osservate che il coperchio dello scaffaletto superiore non è regolabile.

Scongelamento

Il vano frigorifero si sbrina in modo completamente automatico. Il ghiaccio formatosi sulla parete posteriore si scioglie (ca. 1x al giorno, vedi anche consigli). L’acqua fuoriesce dal foro di scarico (figura &) ed evapora nella vaschetta esterna del frigorifero.

Abbiate cura di mantenere sempre puliti il canale di raccolta e il foro di scarico, in modo che l’acqua di sbrinamento possa scorrere via liberamente. Pulire il foro di scarico con il raschietto verde contenuto con movimenti verticali e rotativi.

Sbrinare il vano congelatore quando si è formato troppo ghiaccio. Se il ghiaccio è eccessivamente spesso, impedisce il passaggio del freddo ai cibi congelati. Durante il periodo di sbrinamento conservare i cibi congelati il più possibile al freddo e isolati, p.es. avvolgerli in giornali. – Mettere il termostato sulla posizione «0» – Mettere sotto al foro di scarico un reci-

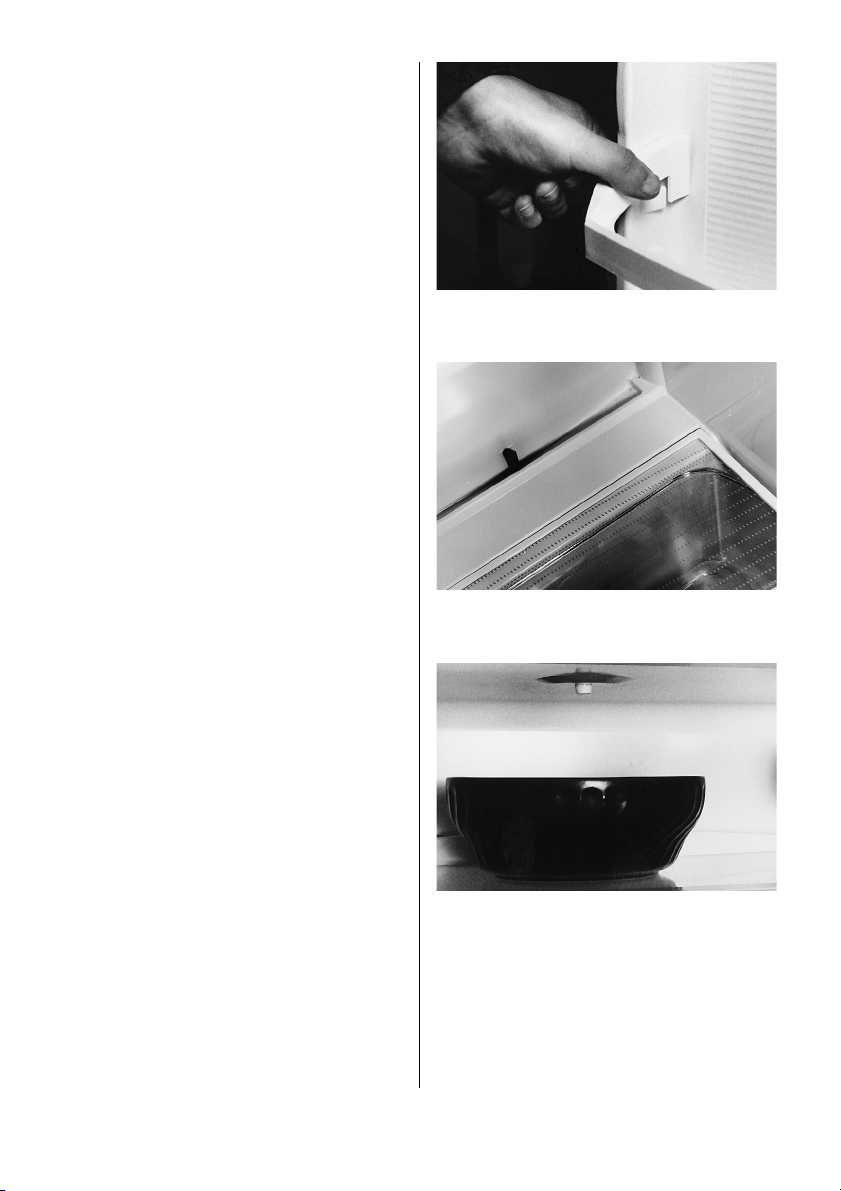

piente per raccogliere l’acqua (figura ()

– Lasciare aperta la porta. Lo sbrinamento può essere notevolmente

accelerato mettendo nel vano congelatore un recipiente pieno con acqua calda. Attenzione: non utilizzate oggetti appuntiti per staccare il ghiaccio o altre incrosta-

(

Page 9

zioni gelate. Non usate stufette elettriche né fiamme vive per lo sbrinamento.

– Dopo lo sbrinamento, pulire e asciugare

bene l’interno del congelatore.

– Rimettere il termostato nella posizione

normale tra i due simboli di temperatura. Rimettere gli alimenti congelati.

Vano frigorifero

Le lastre di vetro infrangibili, al riparo dallo scarico, sono regolabili individualmente nell’altezza. Premendo contemporaneo i due supporti laterali, la lastra di vetro può essere girata verso in alto e si può tirarla fuori. Per fissarla: Spingere la lastra di vetro nella guida di dietro e premere davanti nel supporto dall’alto verso in basso.

Pulizia

Per conservare igienicamente gli alimenti bisogna mantenere pulito il frigorifero. Il vano frigorifero va lavato di tanto in tanto con acqua a cui è stato aggiunto un detersivo delicato. Passando di tanto in tanto l’interno con acqua e aceto si evitano i cattivi odori e quindi è un’operazione raccomandata. Mentenendo pulite la guarnizioni delle porte si evita che si incollino e vengano danneggiate. Evitare assoluta- mente detersivi o panni abrasivi. Pulire le guarnizioni della porta con una spazzola morbida o un pennello. Se il frigorifero non viene utilizzato per lungo tempo, mettere il termostato in posizione «0». Svuotare il frigorifero, sbrinarlo, pulirlo e lasciare aperte le porte del vano frigorifero e del vano congelatore.

– Abbiate cura di evitare che durante la

pulizia penetri acqua nella cassa del termostato (pericolo di cortocircuito).

Page 10

– Abbiate cura che possibilmente l’acqua

di lavaggio non vada a finire nella vaschetta di evaporazione attraverso il foro di scarico.

– Prima della messa in servizio l’appa-

recchio e le guarnizioni del vano frigorifero e del congelatore devono essere completamente asciutte.

Consigli

Utilizzando il nuovo frigorifero bisogna osservare i punti seguenti:

■ Eviatre di installare l’apparecchio vicino a

caloriferi, radiatori o cappe aspiranti. Ripararlo dalla luce diretta del sole.

■ Un frigorifero appena messo in servizio ha

bisogno di ca. 15 ore (con cibi) per raggiungere le temperature d’esercizio normali.

■ Aprire il meno possibile la porta del fri-

gorifero. Quando l’apertura delle porte passa i 2 minuti comincia a lampeggiare l’illuminazione del vano frigorifero. Quando chiudete la porta, accertatevi che la guarnizione sia ermetica. Le cerniere autochiudenti sostengono l’operazione.

■ Il tempo del raffreddamento di bevande e

altri cibi da temperatura ambiente a quella del frigorifero può durare fino a 6 ore. Più alimenti caldi si mettono, più si prolunga questo tempo.

■

Regolare il termostato non ha nessun influsso sulla velocità di raffreddamento, ma soltanto sul livello della temperatura.

■ Lasciar raffreddare gli alimenti tiepidi o

addirittura caldi all’esterno del frigorifero.

■ Con lo stockage di alimenti umidi posso-

no formarsi dell’acqua di condensazione agli scaffaletti di vetro.

Page 11

■ Dato che la regolazione elettronica del

vano frigorifero lo sbrina solamente circa una volta al giorno, la formazione di ghiaccio alla parete posteriore nel frigorifero sarà più forte che dai frigoriferi usuali.

■ Non mettere gli alimenti a contatto della

parete posteriore, per evitare che si attacchino e durante lo sbrinamento l’acqua finisca all’interno del vano.

■ Effettuare il controlle della temperatura

con il termometro solamente in contenitori di liquido. Mai misurare la temperatura dell’aria.

■ Quando si ripongono gli alimenti nel

frigorifero: – Evitare che oli e grassi vengano a

contatto delle parti di plastica e della guarnizione della porta.

– Indipendentemente dalla posizione

del termostato, le zone più fredde del frigorifero sono vicino alla parete posteriore e sotto all’ultimo ripiano in basso. Pertanto porre gli alimenti delicati sull’ultimo ripiano in basso.

– Per evitare un possibile riscaldamento

dei cibi congelati, non metterli troppo vicino all’illuminazione. Con ciò è garantita anche una ventilazione sufficiente dell’illuminazione.

■ Esempio di disposizione:

– nel vano congelatore congelare gli ali-

menti, conservarli e preparare il ghiaccio

– sui ripiani, dall’alto verso il basso,

pane e pasticceria, cibi pronti, latticini, carni e salumi

– negli scaffaletti retroporta, dall’alto

verso il basso: burro e formaggio, tubi, piccole scatole e uova, bottiglie grandi

– nella vaschetta per la verdura, verdu-

ra, frutta e insalata.

Page 12

Sostituzione della lampadina

Una lampadina difettosa deve essere subito sostituita.

■ Togliere la corrente: Staccare la spina o

togliere le valvole.

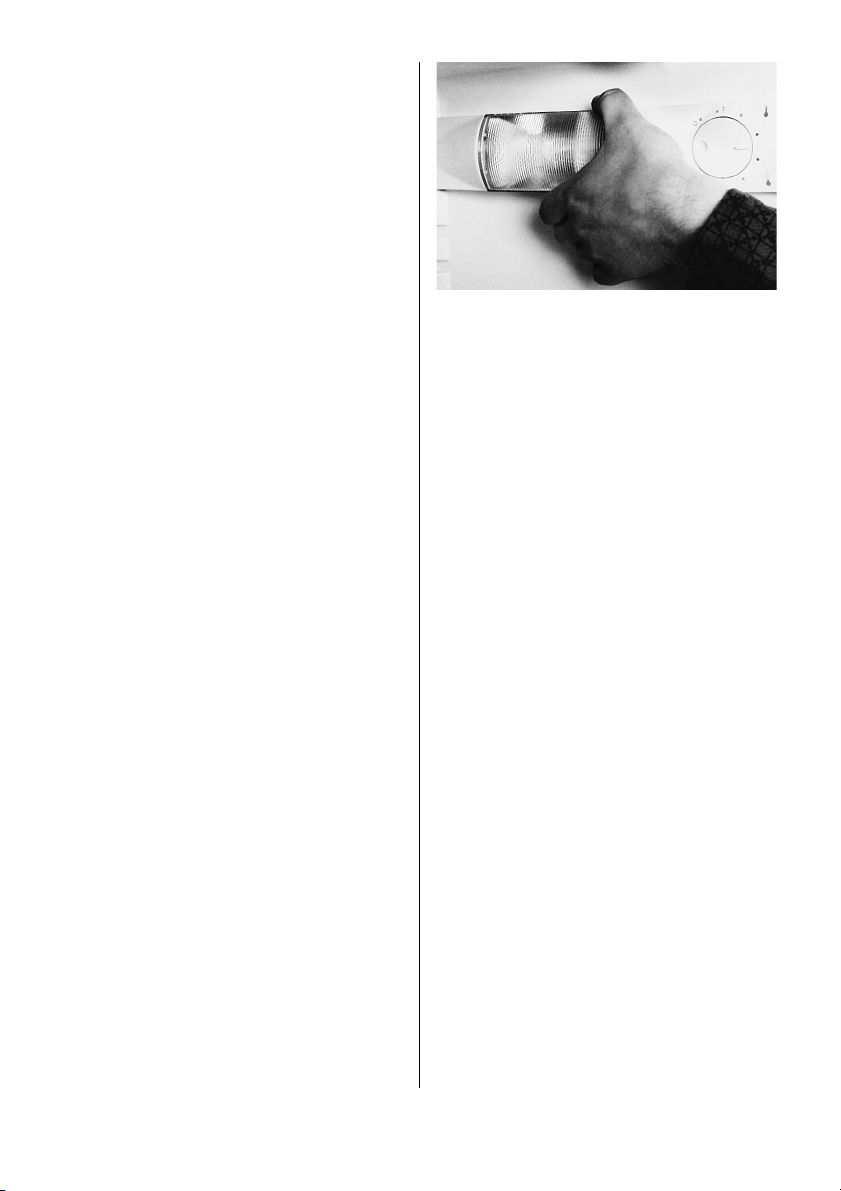

■ Sfilare lateralmente il coperchio di prote-

zione (figura )), svitare la lampadina e sostituirla con una nuova.

■ Le lampadine sono reperibili presso il più

vicino centro di assistenza o nei negozi specializzati. Usare

lampadine segnaletiche T25/

230V/15 W/E14. Non adatte sono

lampadine per forni (300° C).

Guasti

Prima della consegna il frigorifero è stato controllato per accertarne il buon funzionamento. In caso di guasto vogliate rivolgervi al centro di assistenza tecnica più vicino, indicando il modello di frigorifero e il tipo di guasto.

I malfunzionamenti possono essere anche la conseguenza dell’intervento di un interruttore automatico. Il danno è subito riparato riarmando l’interruttore automatico.

Il lampeggiamento dell’illuminazione interna può avere diverse cause: – La porta è rimasta aperta per più di

2 minuti → chiudere la porta.

– La porta non era completamente chiusa

(alimenti sporgenti impediscono la chiusara completa) → togliere l’ostacolo e chiudere la porta correttamente.

– Il sensore della temperatura à difettoso.

Lampeggiamento immediato non può essere eliminato malgrado che la porta sia chiusa correttamente → si prega d’informare l’assistenza di servizio. La refrigerazione viene assicurata con un programma d’emergenza.

)

Page 13

Importante: accensione dell’illuminazione interna con intensità ridolta allorché la porta aperta non è segnale di guasto. L’occasionale accensione dell’illuminazione interna con intensità ridolta può

apparire automaticamente a porta chiusa se la temperatura ambiente è bassa, risp. per una bassa regolazione del termostato e ciò per evitare un riscaldamento indesiderato del congelatore.

Garanzia

Concediamo una garanzia di 1 anno a partire dalla data di consegna al consumatore finale.

Gli eventuali difetti che durante tale periodo dovessero manifestarsi, malgrado l’uso conforme alle prescrizioni, e dovuti a un difetto di materiale o di fabbricazione, vengono eliminati dal nostro servizio dopovendita, nel quadro della presente garanzia.

Non sono coperti da garanzia: –i difetti della lampadina

– la rottura di lastre di vetro e parti di

plastica

–i difetti derivanti da inosservanza delle

istruzioni per l’uso improprio

– le pretese di risarcimento per danni che

superano le nostre prestazioni di garanzia

– gli apparecchi che sono stati riparati da

terzi.

Page 14

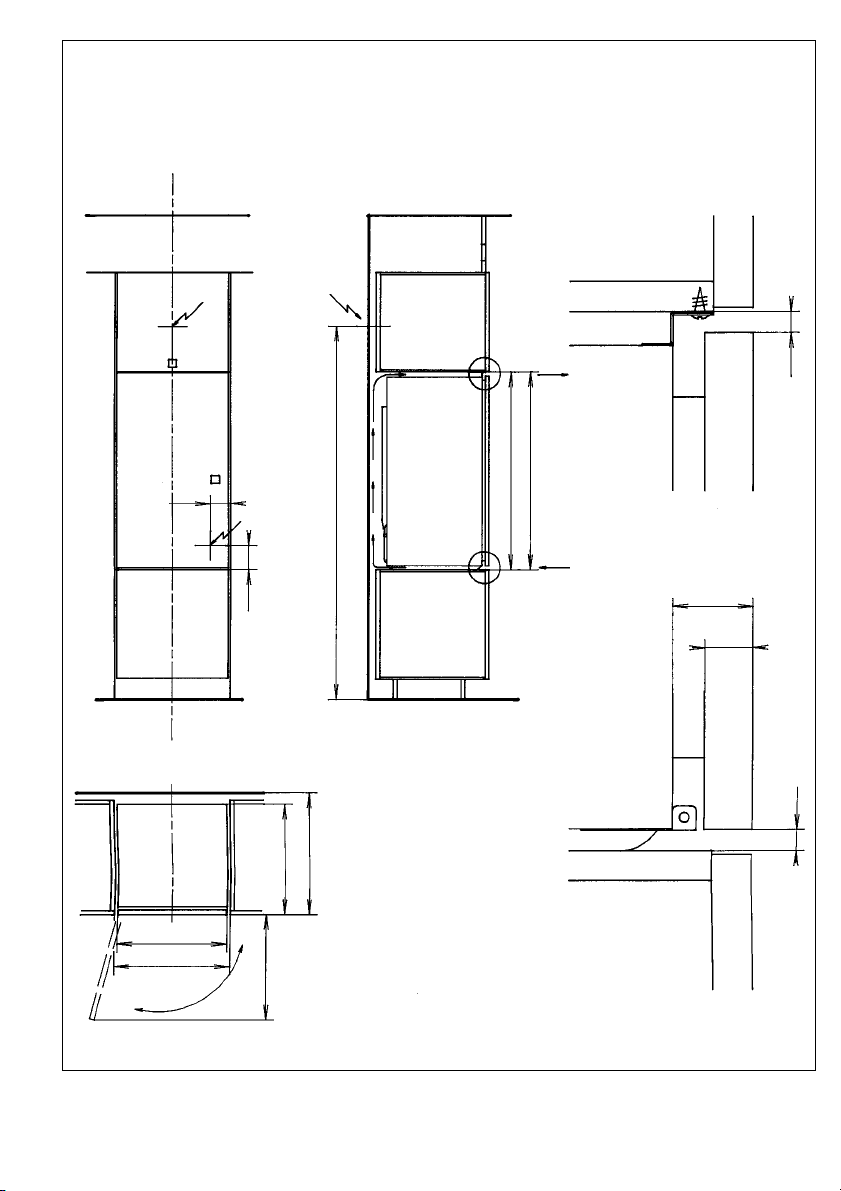

Frigorifero da incasso nicchia SINK 7/6 (889 mm) presa d’aria frontale

particolare B

particolare A

quadro decorativo

1850 SINK-Norm

apparato 887

nicchia 889

aerazione

10,5

10 0

12 0

apparato 575

nicchia 605

525

apparato 548

nicchia 550

105°

10,5

Page 15

Frigorifero da incasso nicchia SINK 7/6 (889 mm)

panello della porta CH

panello della porta EU

spessore

16 – 24 mm

max. 594

874 +

sporgente della nicchia sopra e sotto

integrato CH integrato EU

min. 50

(420)

1850 SINK-Norm

apparato CH 887 EU 873

nicchia CH 889 EU 874

min. 50

547

0 2

spessore

16 – 20 mm

7/6- fente

10 0

12 0

apparato 600

nicchia 605

apparato 545

602

555

nicchia 550

apparato 548

nicchia 550

apparato 548

nicchia 560 – 568

100°

particolare A

Sezione d’aerazione min. 200 cm2, superiore ed inferiore

Il funzionamento ottimale dell’apparecchio è garantito anche per la nicchia profonda 550.

S’e la presa di corrente non è piu accessibile dopo l’incastro dell’apparecchio, é necessario prevedere un sistema di disinserzione. Ammessi sono i sistemi di disinserzione con interruttori aventi un’apertura fra i contatti di almeno 3 mm e che interrompono la reta tramite un teleruttore assicurato da dei fusibili.

Page 16

155 410

Servicestellen

5506 Mägenwil/Zürich Industriestrasse 10

9000 St.Gallen Vonwilstrasse 15

4127 Birsfelden Hauptstrasse 52

8604 Volketswil Hölzliwisenstrasse 12

6032 Emmen Buholzstrasse 1

3063 Ittigen / Bern Ey 5

Points de service

1028 Préverenges Le Trési 6

Servizio dopo vendita

6916 Grancia Zona Industriale E

Ersatzteilverkauf

5506 Mägenwil Industriestrasse 10 Tel. 0848 848 028

Kochberatung/ Verkauf

8048 Zürich Badenerstrasse 587 Tel. 01 405 85 00

Point de vente de rechange

5506 Mägenwil Industriestrasse 10 Tél. 0848 848 028

Demonstration/ Vente

8048 Zürich Badenerstrasse 587 Tél. 01 405 85 00

Vendita pezzi di ricambio

5506 Mägenwil Industriestrasse 10 Tel. 0848 848 028

Consulente (cucina)/ Vendita

8048 Zürich Badenerstrasse 587 Tel. 01 405 85 00

Garantie

Wir gewähren auf allen Produkten, die in der Schweiz gekauft und in Betrieb sind, eine einjährige Vollgarantie, gerechnet ab Lieferdatum an den Endverbraucher. Massgebend für den Garantieanspruch ist die Faktura oder ein entsprechender Verkaufsbeleg.

Garantie

L'utilisateur final de tout produit acheté et utilisé en Suisse, bénéficie d'une garantie complète d'une année à partir de la date de livraison. La facture ou le justificatif d'achat correspondant fait foi en la matière.

Garanzia

Per questo prodotto concediamo una garanzia di 12 mesi a partire della data di vendita. La garanzia è valida dietro presentazione della fattura o dello scontrino d'acquisto.
