Caro Cliente
Vi ringraziamo sentitamente per aver voluto scegliere
una cucina Therma. In tal modo avete puntato sulla
qualità e sulla durata.
Le presenti istruzioni per l’uso vi permetteranno di conoscere passo a passo la vostra cucina, per poterne
sfruttare in maniera ottimale tutte le possibilità. Prima
di mettere in funzione l’apparecchio per la prima volta,
leggete attentamente il capitolo «Importanti consigli di
sicurezza». Vi consigliamo di tenere le presenti istruzioni vicino all’apparecchio, in modo d’averle subito a
portata di mano se vi vengono dei dubbi.
46
Dopo aver letto attentamente le istruzioni d’uso, vi preghiamo
di compilare la carta di Garanzie e di spedirla direttamente al nostro
servizio dopo vendita di Mägenwil. Grazie mille.
Questa apparecchiatura è conforme
alla direttiva comunitaria CEE 73/23,
CEE 89/336, CEE 90/683, CEE 93/68
Indice
Importanti consigli di sicurezza 48. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicurezza elettrica 48. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Uso 48. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pulizia 48. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Eliminazione dei rifiuti 48. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
La cucina 49. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Panoramica dell’apparecchio 49. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Panello dei comandi 49. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Prima di usare il forno 50. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Prima pulizia 50. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Primo riscaldamento 50. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
I selettori per il forno e per i posti di cottura 51. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Selettore delle funzioni del forno 51. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Termostato del forno 51. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lampade di controllo 51. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
I selettori per i posti di cottura 52. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

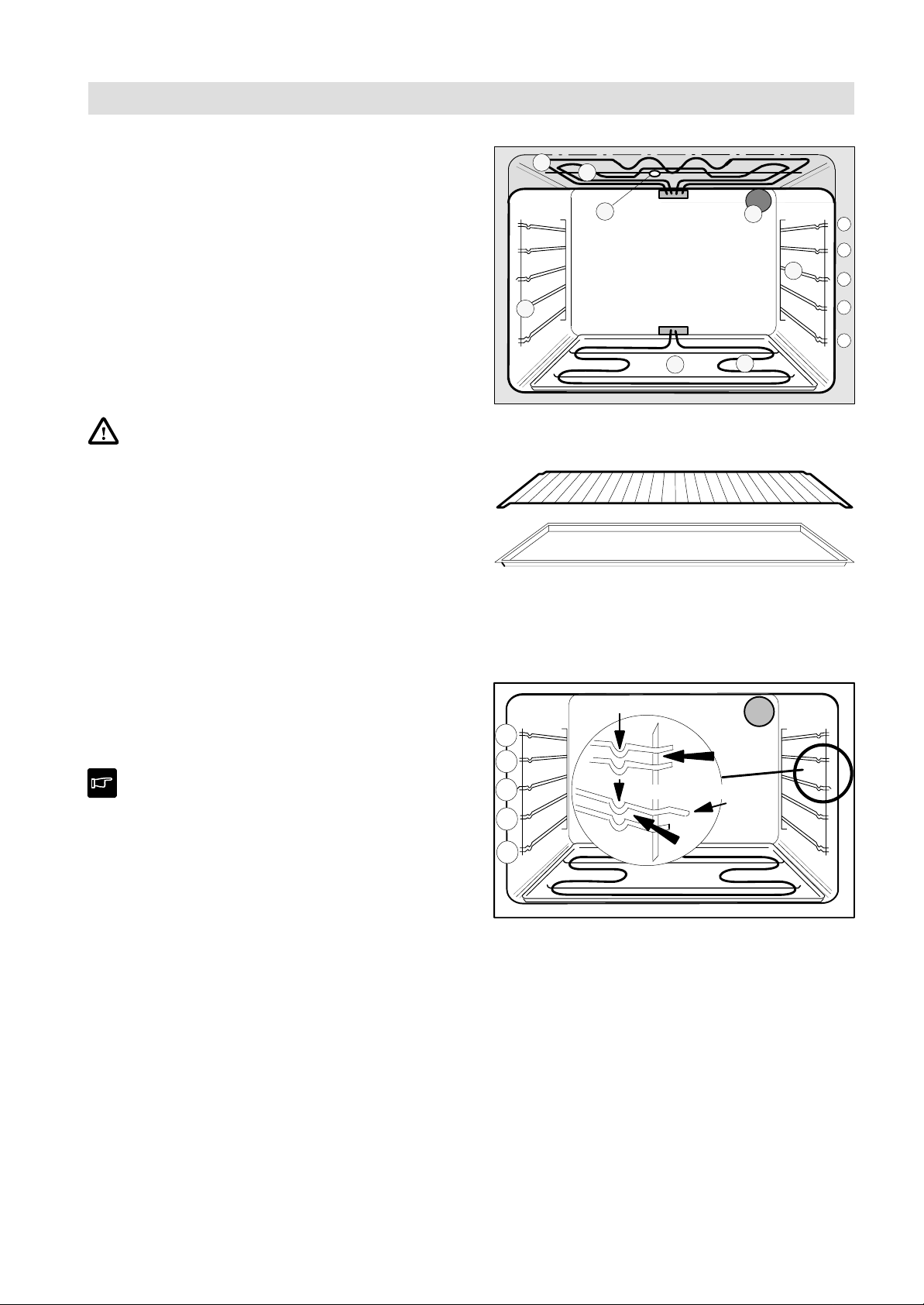

Il forno 53. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Impiego di funzioni del forno 54. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

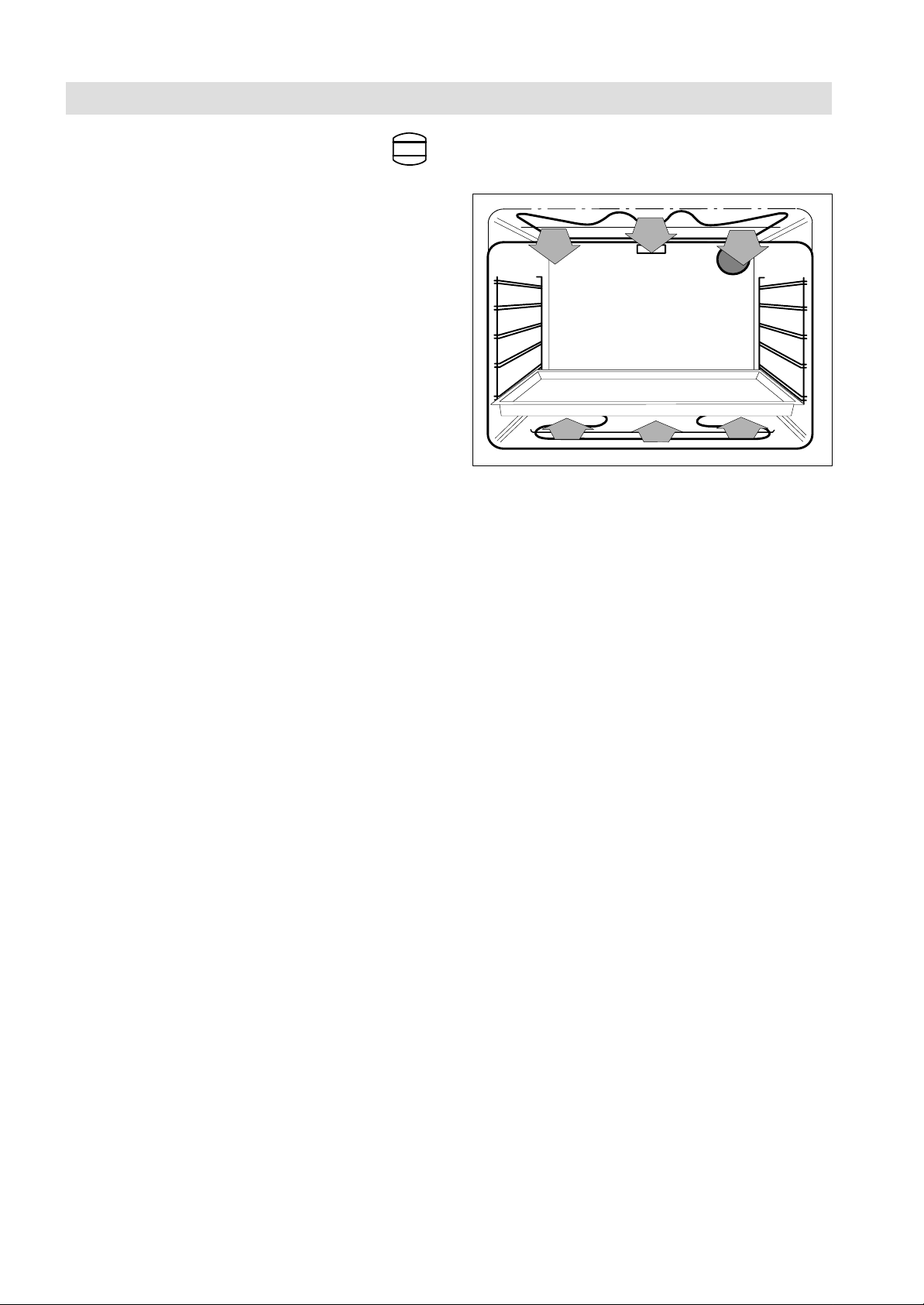

Corpi riscaldanti superiore ed inferiore 54. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Informazioni generali per arrostire e cuocere 55. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

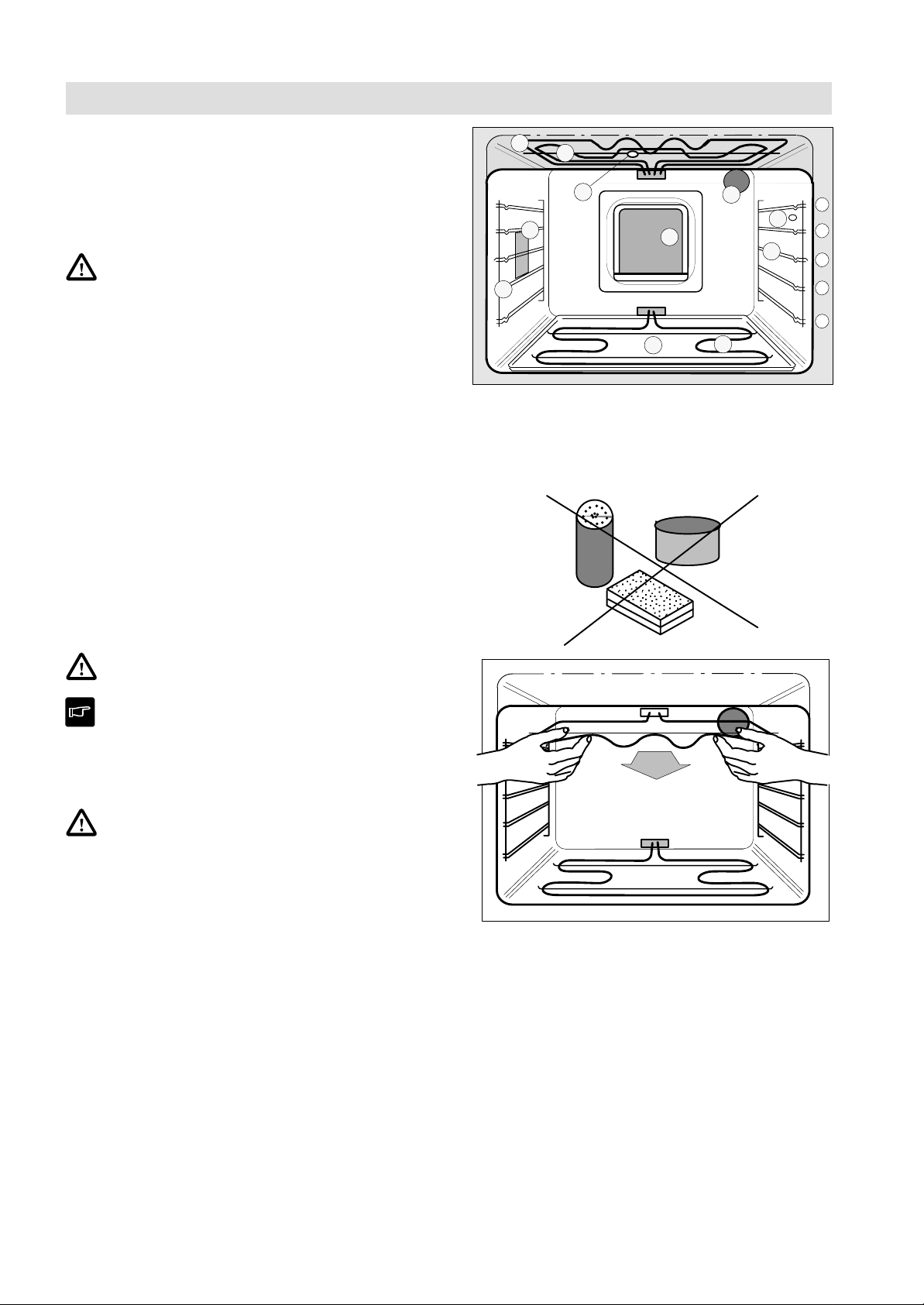

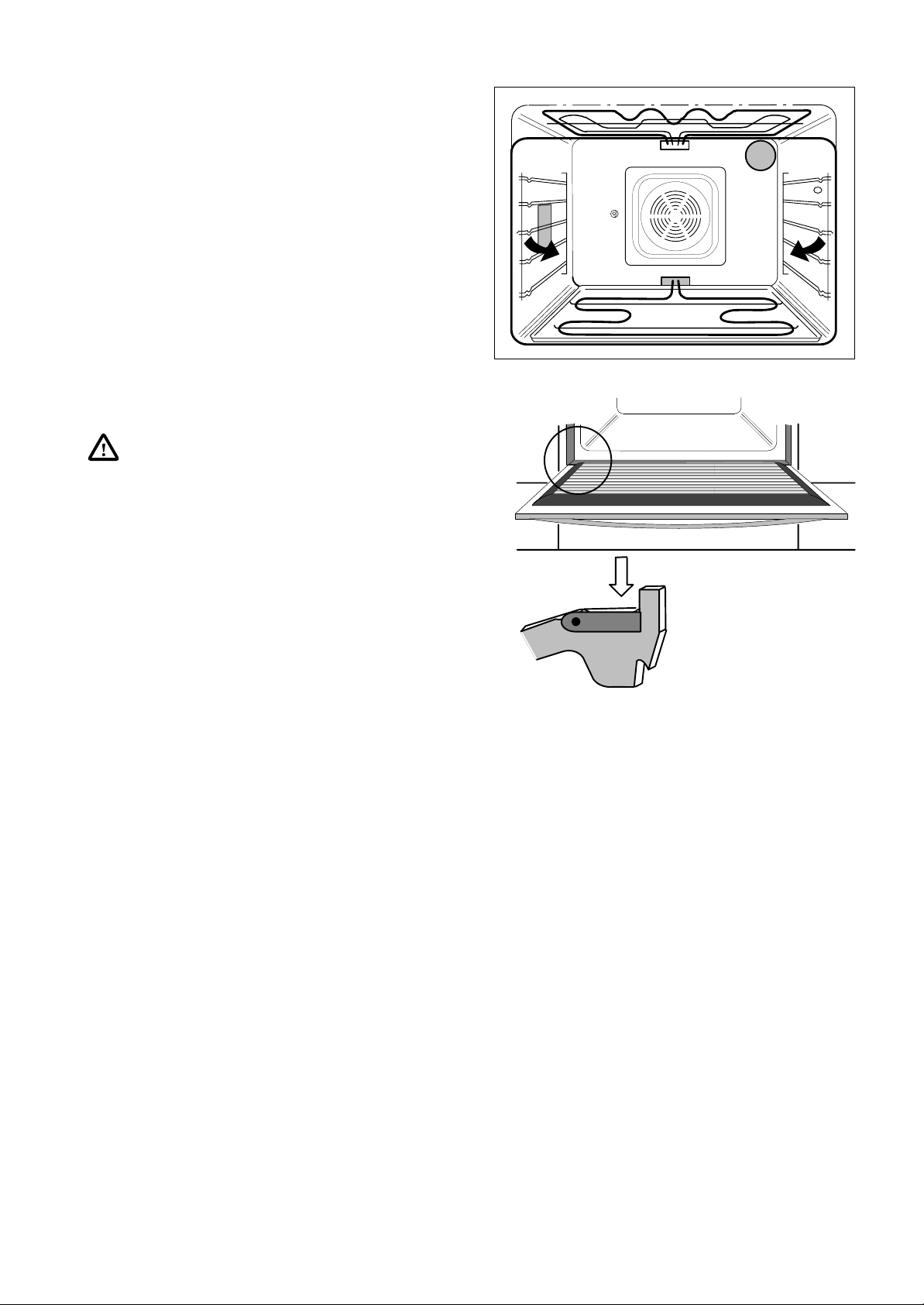

Pulizia e cura 56. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

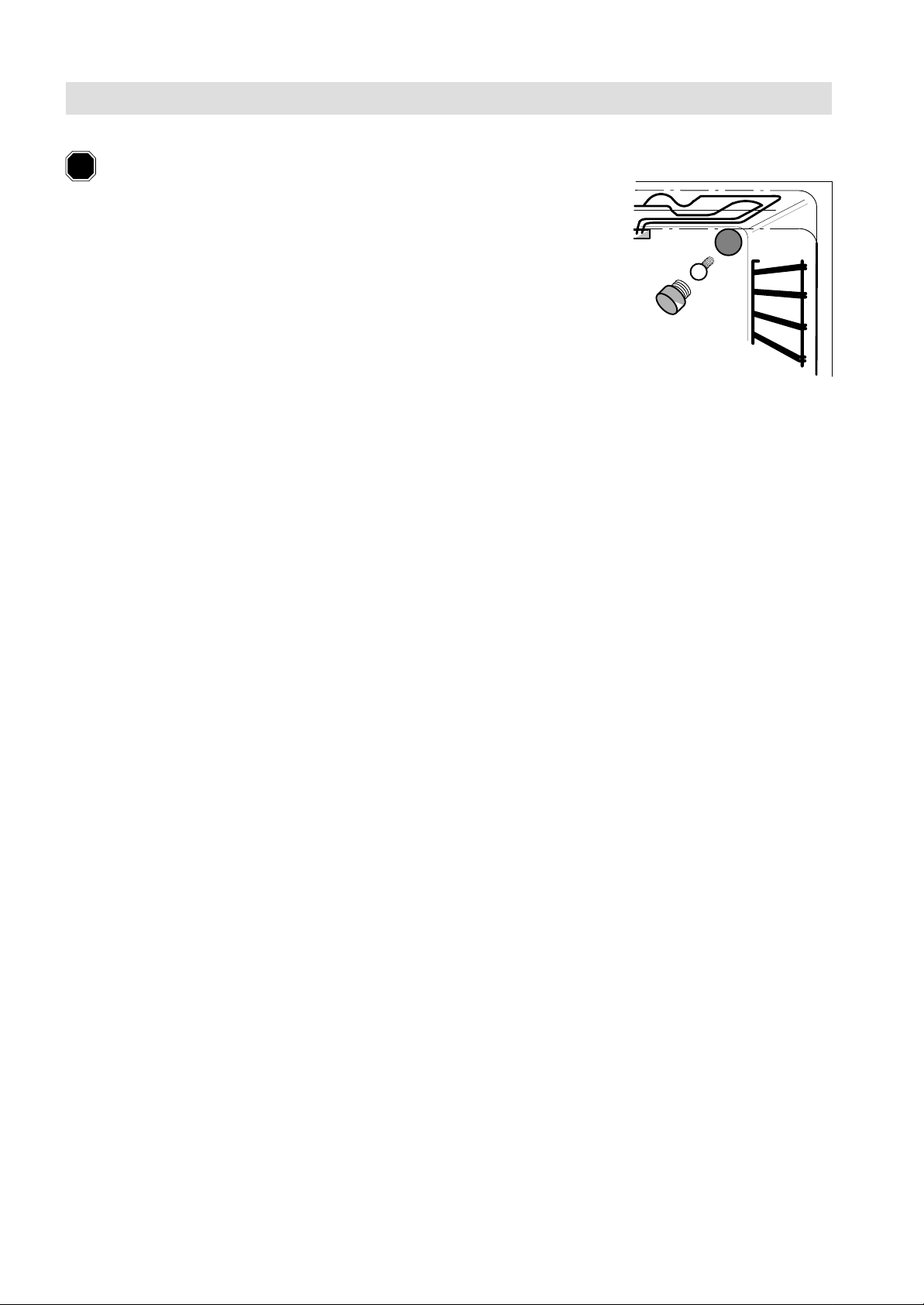

Illuminazione del forno – Cambio della lampada 58. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

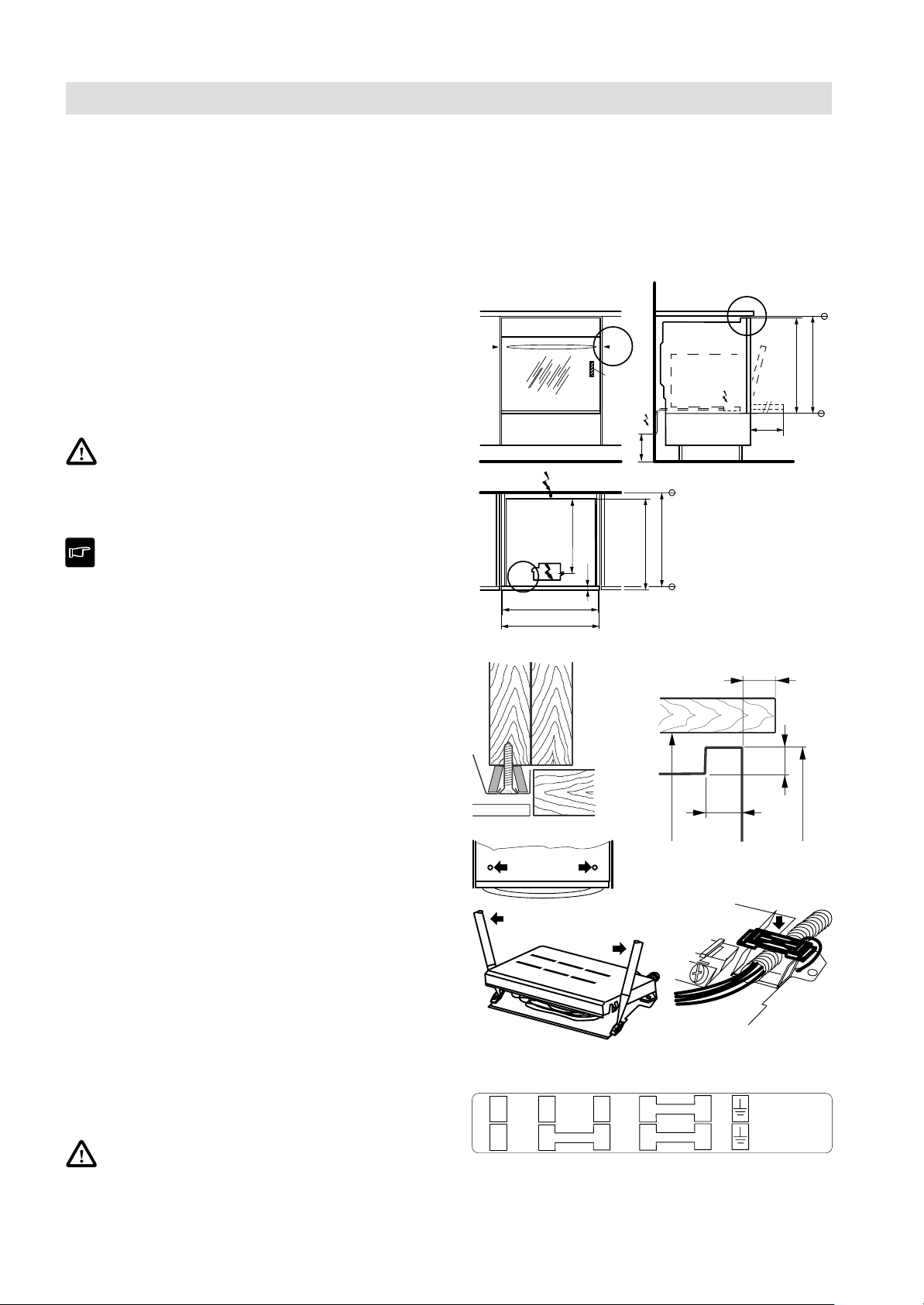

Istruzioni di montaggio 60. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Allacciamento elettrico / Linea di alimentazione 60. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montaggio 60. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dati tecnici 61. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tabella tempi e temperature di cottura 62. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cuocere a bassa temperatura 65. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tabella di sterilizzazione 66. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Servizio dopo vendita 67. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vendita pezzi di ricambio 67. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Garanzia 67. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ThermaPhon 68. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
47
Importanti consigli di sicurezza
Prima di utilizzare l’apparecchio per la prima volta vi
preghiamo di familiarizzarvi con queste istruzioni
d’uso. Prestate particolarmente attenzione alle prescrizioni di sicurezza contrassegnate dal simbolo
Eviterete così danni a persone ed anche all’apparecchio. Custodite con cura queste istruzioni ed inoltratele
al successivo proprietario.
L’apparecchio può essere utilizzato solo per usi domestici e per l’impiego per il quale è stato costruito. Esso
corrisponde a norme internazionali di sicurezza e di
qualità. Le misure di sicurezza ovviamente esistenti
non coprono comunque ed in ogni caso i possibili rischi
di infortunio.
Sicurezza elettrica
L’apparecchio può essere collegato solo da un
elettricista qualificato. Ai fini della sicurezza elettrica gli apparecchi vanno alloggiati in armadi costruiti secondo le normative vigenti.
• Apparecchi danneggiati non devono essere usati.
In caso di disturbi o di difetti, staccare l’interruttore
di sicurezza o svitare i fusibili.
• Per motivi di sicurezza e dato che esistono notevoli
pericoli per l’utente, le riparazioni dell’apparecchio
ed in particolare quelle inerenti parti che conducono l’elettricità, vanno eseguite unicamente da
personale qualificato oppure da tecnici addestrati
del servizio di assistenza clienti. In caso di guasti
rivolgetevi direttamente al nostro servizio per la
clientela.
Uso
• In linea di principio tenete i bambini lontani dall’apparecchio. Assicuratevi che i bambini non azionino
l’apparecchio per gioco.
• Occorre riscaldare una volta il forno di cottura
prima di usarlo per la prima volta. Assicuratevi che
l’ambiente sia ben ventilato anche attraverso alla
cappa di aspirazine dei fumi.
• Operando con disattenzione esiste sempre il pericolo di bruciature toccando il corpo riscaldante superiore ed inferiore, il grill ed il forno riscaldato.
• Per estrarre le pietanze calde vi preghiamo di
usare assolutamente delle pattine o dei guanti termici di protezione.
• In caso di allacciamenti di altri elettrodomestici che
si trovano nelle vicinanze del forno, prestate attenzione che i cavi di collegamento non vengano in
contatto con l’apparecchio e non si appiglino allo
sportello caldo.
• Volendo usare accessori non consegnati con il
forno, utilizzate solo stampi di cottura e vasellame
resistente al calore. Prestate attenzione alle raccomandazioni del fabbricante.
• Alcuni dei commutatori rotanti del vostro apparecchio sono muniti di un arresto. Non tentate mai di
far girare tali commutatori oltre l’arresto, bensì ruotateli in senso contrario. Volendoli forzare non si otterrebbe infatti altro risultato che danneggiare il
commutatore!
• Controllate sempre che dopo l’uso l’apparecchio
sia spento.
Pulizia
• Durante la pulizia manuale i corpi riscaldanti non
devono essere accesi. Prestate attenzione che il
forno si sia raffreddato ad un punto tale da non
creare pericolo se toccate le sue parti interne.
• Mantenete il forno sempre pulito. Spruzzi e macchie di grasso sono la causa di sgradevoli odori
quando si riscalda il forno.
• Prestate attenzione e mantenete pulite le superfici
di tenuta delle guarnizioni dello sportello.
• Nell’area delle cerniere dello sportello del forno è
possibile infortunarsi. Lasciate quindi che il montaggio e lo smontaggio dello sportello venga effettuato da un tecnico addestrato del servizio di assistenza.
• Per motivi di sicurezza elettrica, non sono adatti gli
apparecchi per la pulizia a vapore o ad alta pressione.
Eliminazione dei rifiuti
• Il materiale d’imballo e gli eventuali apparecchi
vecchi vanno eliminati secondo le regole vigenti.
Prestate attenzione alle disposizioni regionali e
nazionali ed alle indicazioni relative al riconoscimento dei materiali (selezione dei materiali, raccolta dei rifiuti, centri di raccolta materiali riciclabili).
• Non sollecitate con carichi lo sportello del forno,
usandolo ad esempio come sedile o come sgabello.
48
La cucina
Panoramica dell’apparecchio
0
0
5050
275
100
2
5
0
150
C
200
C
Panello dei comandi
0
0
9
1
2
3
4
9
1
8
8
2
7
7
3
6
6
4
5
5
zeta
0
0
9
1
2
3
4
9
1
8
8
2
7
7
3
6
6
4
5
5
Pannello dei comandi
con selettori
Impugnatura per lo sportello
Sportello del forno
con vetro frontale e finestra di ispezione
0
C
3
21
0
50
100
275
250
150
2
0
0
C
4
1 Lampada di controllo per il forno
2 Lampada di controllo per la temperatura del forno
3 Selettore delle funzioni del forno
4 Termostato del forno
5 Selettore del posto di cottura anteriore sinistro
6 Selettore del posto di cottura posteriore sinistro
7 Selettore del posto di cottura posteriore destro
8 Selettore del posto di cottura anteriore destro
zeta
0
9
1
8
2
7
3
6
4
5
5
0
9
1
8
2
7
3
6
4
5
6
0
9
1
8
2
7
3
6
4
5
7
0
9
1
8
2
7
3
6
4
5
8
49
Prima di usare il forno
Prima pulizia
Prima di usare per la prima volta il forno, pulitelo per
eliminare le tracce delle ultime rifiniture.
Togliete dall’apparecchio gli eventuali adesivi (non la
targhetta) ed i fogli protettivi esistenti.
Lavate con un detergente ed acqua calda il forno, il
pannello dei comandi e lo sportello del forno ed asciugatelo.
T ogliete tutti gli oggetti dal forno ad esclusione
del riflettore situato sotto al corpo riscaldante
inferiore.
L’illuminazione dell’apparecchio può venire attivata
mettendo il selettore delle funzioni sulla posizione illuminazione.
Primo riscaldamento
Prima di usare l’apparecchio per la prima volta,
il forno va riscaldato. Assicuratevi che l’ambiente sia ben ventilato.
– Regolate il selettore delle funzioni per accendere
sia il corpo riscaldante inferiore che superiore. Regolare il selettore delle temperature sui 250° C.
– Mantenete a questa temperatura il forno vuoto e
chiuso per ca. 60 minuti.
0
0
275
250
5050
200
150
100
C
50
I selettori per il forno e per i posti die cottura
Selettore delle funzioni del forno
Il selettore delle funzioni viene girato verso destra o
verso sinistra e regolato sulla funzione desiderata.
Il forno si illumina simultaneamente con l’attivazione
delle varie funzioni
Illuminazione – in questa posizione ed
attivata assieme a tutte le funzioni
Riscaldamento superiore/inferiore
Riscaldamento superiore
Riscaldamento inferiore
Termostato del forno
Girando la manopola verso destra si regola la temperatura desiderata nel campo da 50 a 275°C.
Non girate la manopola oltre l’arresto!
Per spegnere, rigirate la manopola sulla posizione ”0”.
Il forno si riscalderà quando il selettore di funzione ed
il termostato sono inseriti.
Lampade di controllo
La lampada di controllo delle funzioni
si accende quando un posto di cottura o il forno sono
pure accesi. Essa si spegne quando tutti i selettori
sono sulla posizione di ”ARRESTO”.
La lampada di controllo della temperatura
si accende quando il forno si riscalda. Essa si spegne
quando il forno ha raggiunto la temperatura scelta e si
riaccende ogni qual volta il forno riscalda nuovamente.
0
275
250
50
0
200
150
100
C
51
I selettori per i posti di cottura
zeta
0
C
3
21
0
50
275
100
250
150
2
0
0
C
4
Tramite i quattro selettori posti sulla destra del pannello dei comandi, si accendono e regolano le zone di
cottura del piano in vetroceramica o i piastre di ghisa.
Selettore per zone di cottura normali o per piastre di cottura in ghisa
si girano verso destra regolandoli sulla potenza desiderata da 1 a 9.
Per spegnere, girate i commutatori sulla posizione di
”Arresto”.
Troverete tutti i consigli per l’uso dei piani di
cottura in vetroceramica o delle piastre in
ghisa nelle istruzioni di servizio separate.
0
9
1
8
2
7
3
6
4
5
5
0
9
1
8
2
7
3
6
4
5
6
0
9
1
8
2
7
3
6
4
5
7
0
1
9
2
3
4
6
5
0
9
1
8
2
7
3
6
4
5
8
8
7
Dopo l’uso controllate che l’apparecchio sia
spento. Tutti i selettori devono trovarsi sulla
posizione di ”Arresto”.
52
Loading...
