Therma EHB3.3SW, EHB3.3WS User Manual

ISTRUZIONI PER L’USO

HOTTE DE VENTILATION
CAPPA D’ASPIRAZIONE

CUCINA DA INCASTRO

EH B 3.3

beta

Gentile cliente

La preghiamo di leggere attentamente queste Istru­zioni per l’uso. Consideri con attenzione soprattutto il
capitolo ”Istruzioni di sicurezza”.

Custodisca queste Istruzioni per l’uso per poterle con­sultare in qualsiasi momento e le consegni ad u n even­tuale successivo possessore dell’apparecchio.

Occorre assolutamente rispettarli!

Con il simbolo triangolare di allarme e/o con le
espressioni «Attenzione!» e «Prudenza!»
vengono evidenziati avvisi importanti per la si­curezza personale e la funzionalità dell’appa­recchio.

1. Questo segno la guida passo dopo passo nelle
modalità di uso dell’apparecchio.

2. . . .

3. . . .

Con questo simbolo si evidenziano informa­zioni complementari sulle modalità d’uso e
sull’impiego pratico dell’apparecchio.

Con questo simbolo vengono caratterizzati
consigli e istruzioni per un impiego economico
ed ecologico dell’apparecchio.

In caso di guasti queste istruzioni per l’uso contengono
le istruzioni per poterli eliminare in modo autonomo,
vedere sezione «Quando qualcosa non funziona».

Se quese istruzioni dovessere dimostrarsi insufficienti,
in ogni momento sono disponibili due centri di pronto
intervento da cui può ricevere assistenza.

• Il centro di assitenza clienti nella sua zona (vedere
sezione «Assistenza clienti») o

ServicePhon

0848 848 999

Qui potrà ricevere risposta a qualsiasi domanda
sulla composizione e l’uso del suo apparecchio.
Naturalmente accettiamo volentieri anche desi­deri, suggerimenti e critiche. Il nostro obiettivo è di
migliorare continuamente i nostri prodotti e le no­stre prestazioni di servizio per i nostri clienti.

• In caso di problemi tecnici, il nostro servizio di assi­stenza è a disposizione in qualsiasi momento
(nella sezione «Assistenza clienti» si trovano gli in­dirizzi e i numeri di telefono).

Dopo aver letto attentamente le istruzioni d’uso, vi preghiamo

di compilare la carta di Garanzia e di spedirla direttamente al nostro

servizio dopo vendita di Mägenwil. Grazie mille.

2

Indice

Istruzioni di sicurezza 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sicurezza elettrica 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sicurezza per i bambini 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sicurezza durante l’uso 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sicurezza con la pulizia 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Eliminazione 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

La cucina 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Panoramica dell’apparecchio 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pannello dei comandi 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Dotazione 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Messa in funzione 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Prima pulizia 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Primo riscaldamento 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

I selettori per il forno 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Selettore delle funzioni del forno 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Termostato del forno 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

La lampada di controllo delle funzioni 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

La lampada di controllo della temperatura 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Uso delle zone di cottura 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Regolatori per le zona di cottura 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Valori indicativi per la cottura sulle piastre in ghisa 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Impiego delle funzioni del forno 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

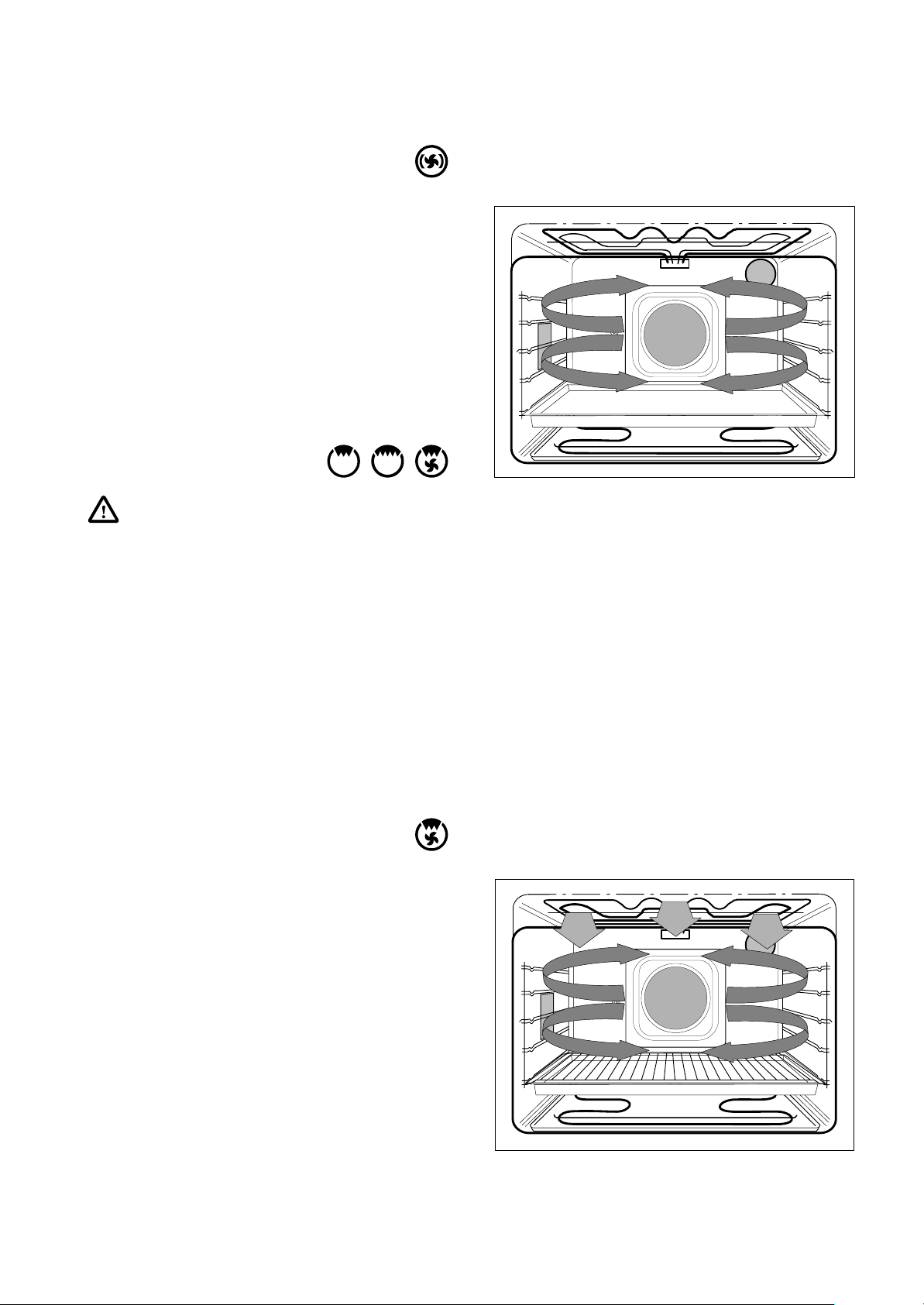

Aria calda 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Grigliare 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Turbogrill 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

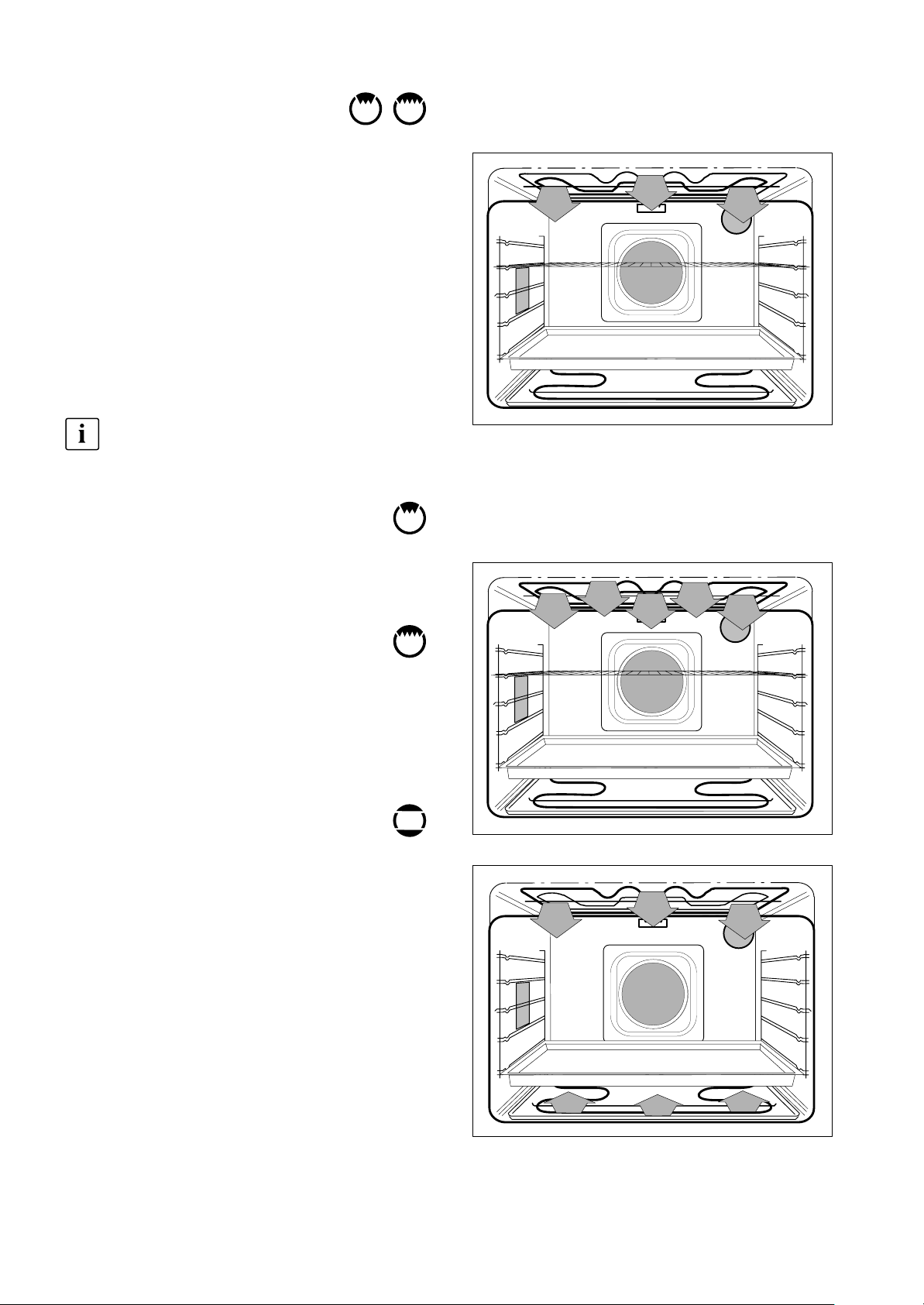

Grill a piccola superficie 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Grill a grande superficie 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Corpi riscaldanti superiore ed inferiore 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Essiccare con aria calda 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sterilizzare 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Informazioni generali per arrostire e cuocere 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pulizia e cura 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

La griglia per cuocere, arrostire e grigliare, le teglie, gli stampi per torte, 17. . . . . . . . . . . . . . . . . . . . . .

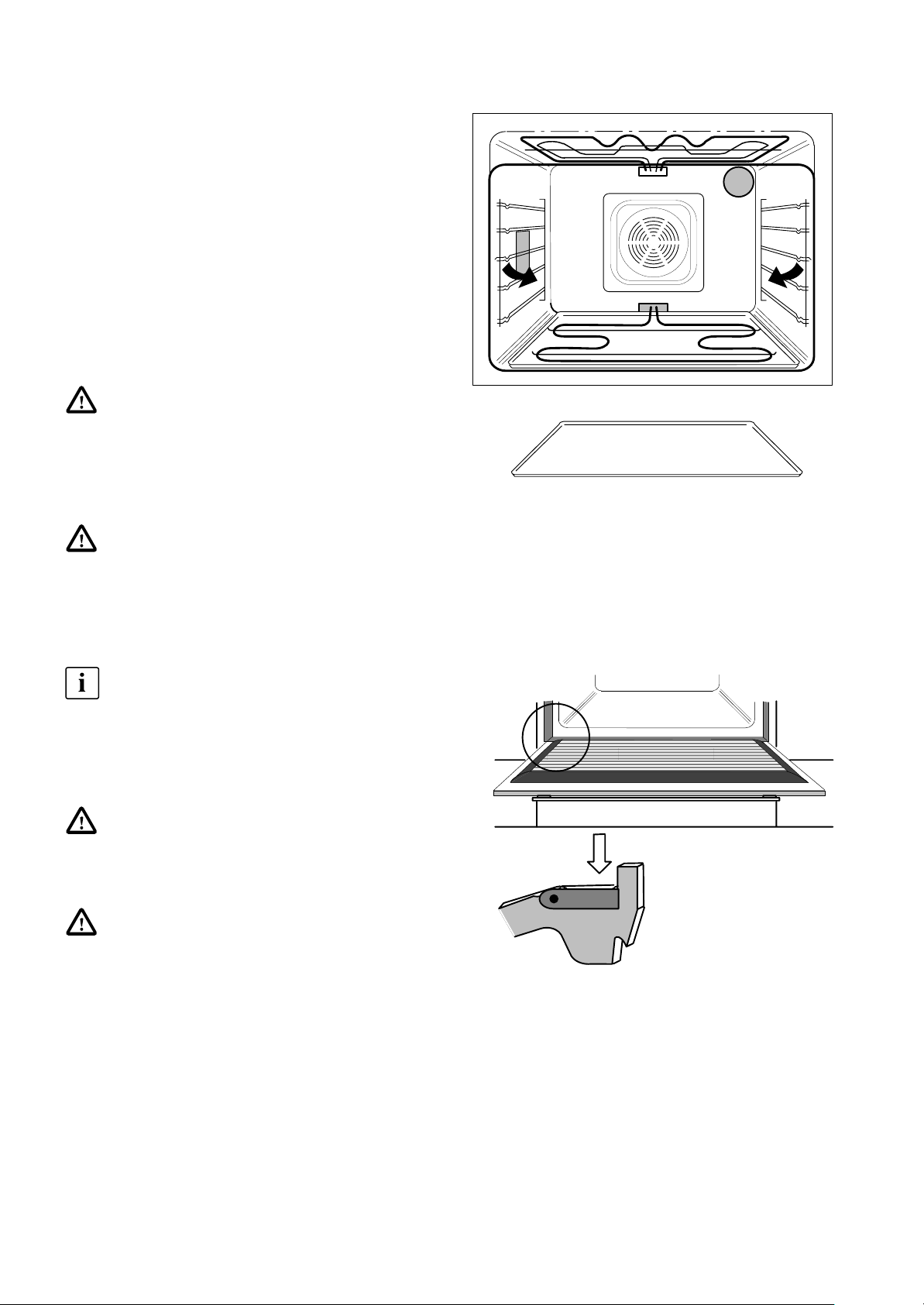

Guide per le teglie 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Teglia del fondo di alu. 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

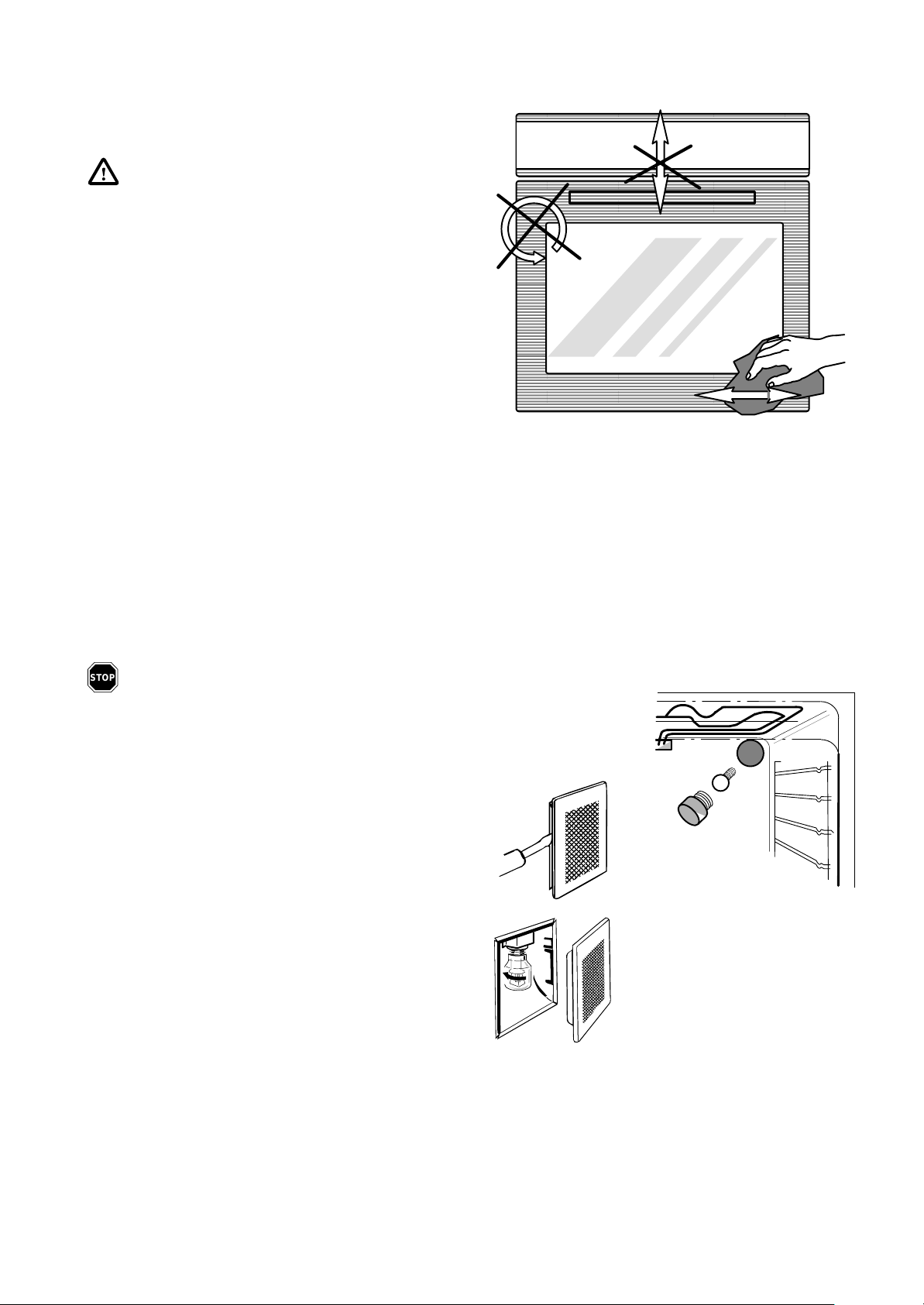

Pannello di comando e sportello del forno 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Superficie esterna in acciaio inossidabile 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Illuminazione del forno - Cambio della lampada 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Alcuni utili per la pratica quotidiana 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Quando qualcosa non funziona 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

Istruzioni per l’installazione 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

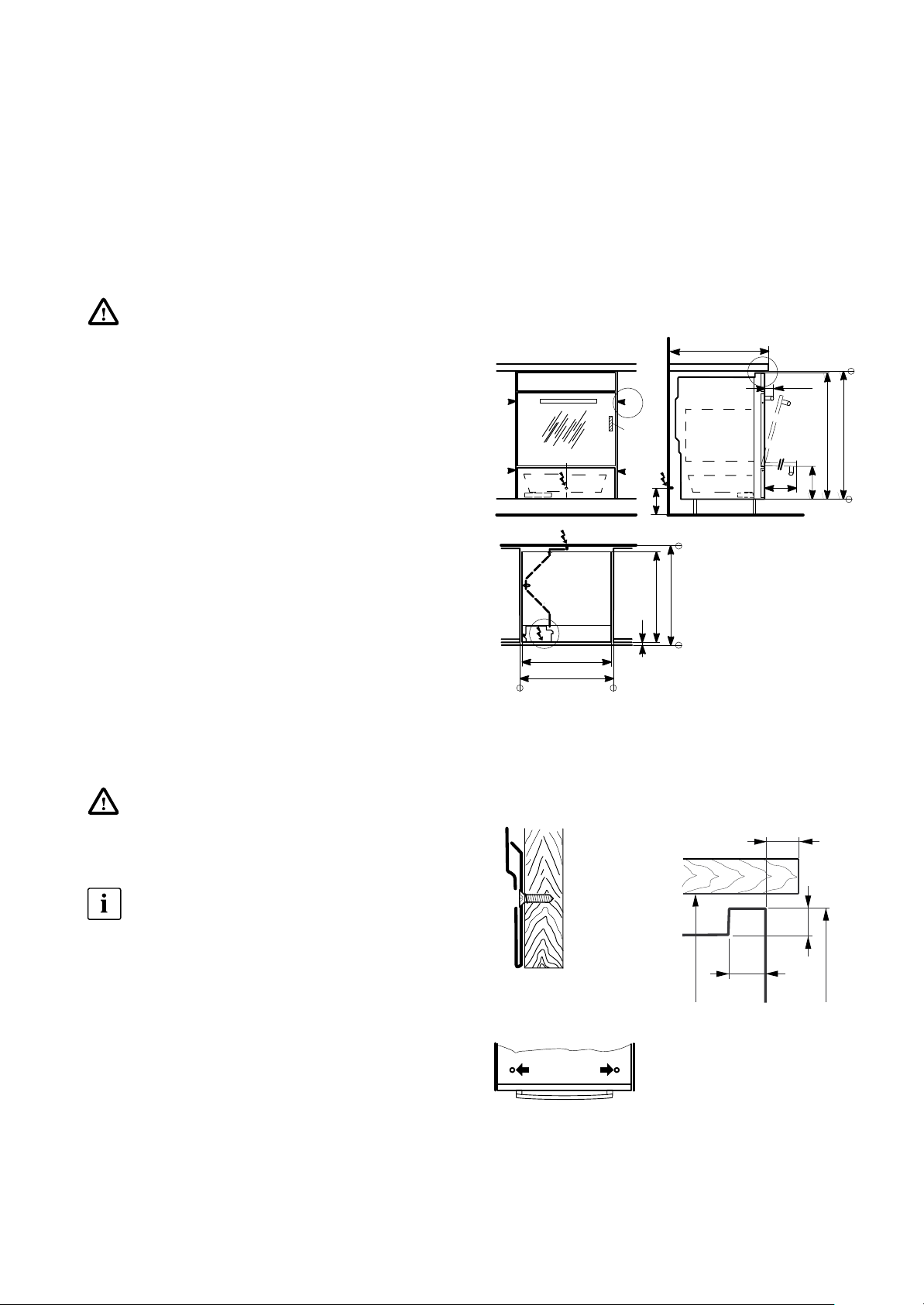

Montaggio 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Allacciamento elettrico / Linea di alimentazione 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Dati tecnici 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Disposizioni 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tabella tempi e temperature di cottura 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Aria calda 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Corpi riscaldanti superiore ed inferiore 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cuocere a bassa temperatura 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Turbo grill 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tabella per grigliare 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tabella di sterilizzazione 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tabella di essiccazione 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Servizio dopo vendita 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Vendita pezzi di ricambio 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Garanzia 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ThermaPhon 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

Istruzioni di sicurezza

La sicurezza di questo apparecchio è in linea con le regole tecniche riconosciute e con le norme in vigore. Ci permet­tiamo tuttavia di rendervi note le seguenti istruzioni di sicurezza.

Sicurezza elettrica

L’apparecchio può essere collegato solo da un
elettricista qualificato. Ai fini della sicurezza elet­trica gli apparecchi vanno alloggiati in armadi co­struiti secondo le normative vigenti.

• Apparecchi danneggiati non devono essere usati.
In caso di disturbi o di difetti, staccare l’interruttore
di sicurezza o svitare i fusibili.

• Per motivi di sicurezza e dato che esistono notevoli
pericoli per l’utente, le riparazioni dell’apparecchio
ed in particolare quelle inerenti parti che condu­cono l’elettricità, vanno eseguite unicamente da
personale qualificato oppure da tecnici addestrati
del servizio di assistenza clienti. In caso di guasti
rivolgetevi direttamente al nostro servizio per la
clientela.

• Adoperate il vostro forno solamente quando è in­cassato. Eviterete così ogni contatto con elementi
elettrici.

Sicurezza per i bambini

• In caso di allacciamenti di altri elettrodomestici che
si trovano nelle vicinanze del forno, prestate atten­zione che i cavi di collegamento non vengano in
contatto con l’apparecchio e non si appiglino allo
sportello caldo.

• Volendo usare accessori non consegnati con il
forno, utilizzate solo stampi di cottura e vasellame
resistente al calore. Prestate attenzione alle rac­comandazioni del fabbricante.

• Alcuni dei commutatori rotanti del vostro apparec­chio sono muniti di un arresto. Non tentate mai di
far girare tali commutatori oltre l’arresto, bensì ruo­tateli in senso contrario. Volendoli forzare non si ot­terrebbe infatti altro risultato che danneggiare il
commutatore!

• Controllate sempre che dopo l’uso l’apparecchio
sia spento.

• Se utilizzate ingredienti alcolicie nel forno, si po­trebbe generare una mescola di alcol e aria facil­mente infiammabile. In tal caso aprite la porta con
cautela. In questi casi non maneggiate braci, scin­tille o fuoco.

In linea di principio tenete i bambini lontani dall’appa­recchio. Assicuratevi che i bambini non azionino l’ap­parecchio per gioco.

Sicurezza durante l’uso

Questo apparecchio deve essere utilizzato sol­tanto per la cottura e l’arrostimento di pietanze per
uso domestico.

• Occorre riscaldare una volta il forno di cottura
prima di usarlo per la prima volta. Assicuratevi che
l’ambiente sia ben ventilato anche attraverso alla
cappa di aspirazine dei fumi.

• Operando con disattenzione esiste sempre il peri-
colo di bruciature toccando il corpo riscaldante

superiore ed inferiore, il grill ed il forno riscaldato.

• Per estrarre le pietanze calde vi preghiamo di
usare assolutamente delle pattine o dei guanti ter­mici di protezione.

• Non sollecitate con carichi lo sportello del forno,
usandolo ad esempio come sedile o come sgabel­lo.

Sicurezza con la pulizia

• Durante la pulizia manuale delle guide per le teglie,
dei vetri protettivi delle lampade e dello sportello
del forno, i corpi riscaldanti non devono essere ac­cesi. Prestate attenzione che il forno si sia raffred­dato ad u n punto tale da non creare pericolo se toc­cate le sue parti interne.

• Mantenete il forno sempre pulito. Spruzzi e mac­chie di grasso sono la causa di sgradevoli odori
quando si riscalda il forno.

• Prestate attenzione e mantenete pulite le superfici
di tenuta delle guarnizioni dello sportello.

• Nell’area delle cerniere dello sportello del forno è
possibile infortunarsi. Lasciate quindi che il mon­taggio e lo smontaggio dello sportello venga effet­tuato da un tecnico addestrato del servizio di assi­stenza.

• Ai fini della sicurezza elettrica dell’apparecchio, è
vietato l’uso di pulitrici ad alta pressione o a va­pore.

5

Eliminazione

Smaltimento del mate−
riale di imballaggio

Tutte le parti previste per l’imballaggio sono ri­ciclabili. I fogli e le parti in espanso rigido sono
adeguatamente contrassegnati. Si prega di
smaltire in modo corretto il materiale di imbal­laggio e gli eventuali vecchi apparecchi.
Osservate le norme nazionali e regionali per
apparecchi e e materiale di imballaggio (sepa­razione dei materiali, raccolta dei rifiuti, zone
per materili pregiati)

Istruzioni per lo smalti−
mento

L’apparecchio non può essere smaltito con i ri­fiuti domestici.
Le informazioni sugli orari dei prelievi o sui luo­ghi di raccolta sono reperibili presso la locale
Nettezza urbana o presso l’Amministrazione
comunale.

Attenzione! Si prega di rendere inutilizzabili i
vecchi apparecchi che si vogliono eliminare.
Staccare il cavo di alimentazione.

6

La cucina

Panoramica dell’apparecchio

Pannello dei comandi con selettori

Impugnatura per lo sportello

Sportello del forno con vetro frontale

Cassetto per attrezzi

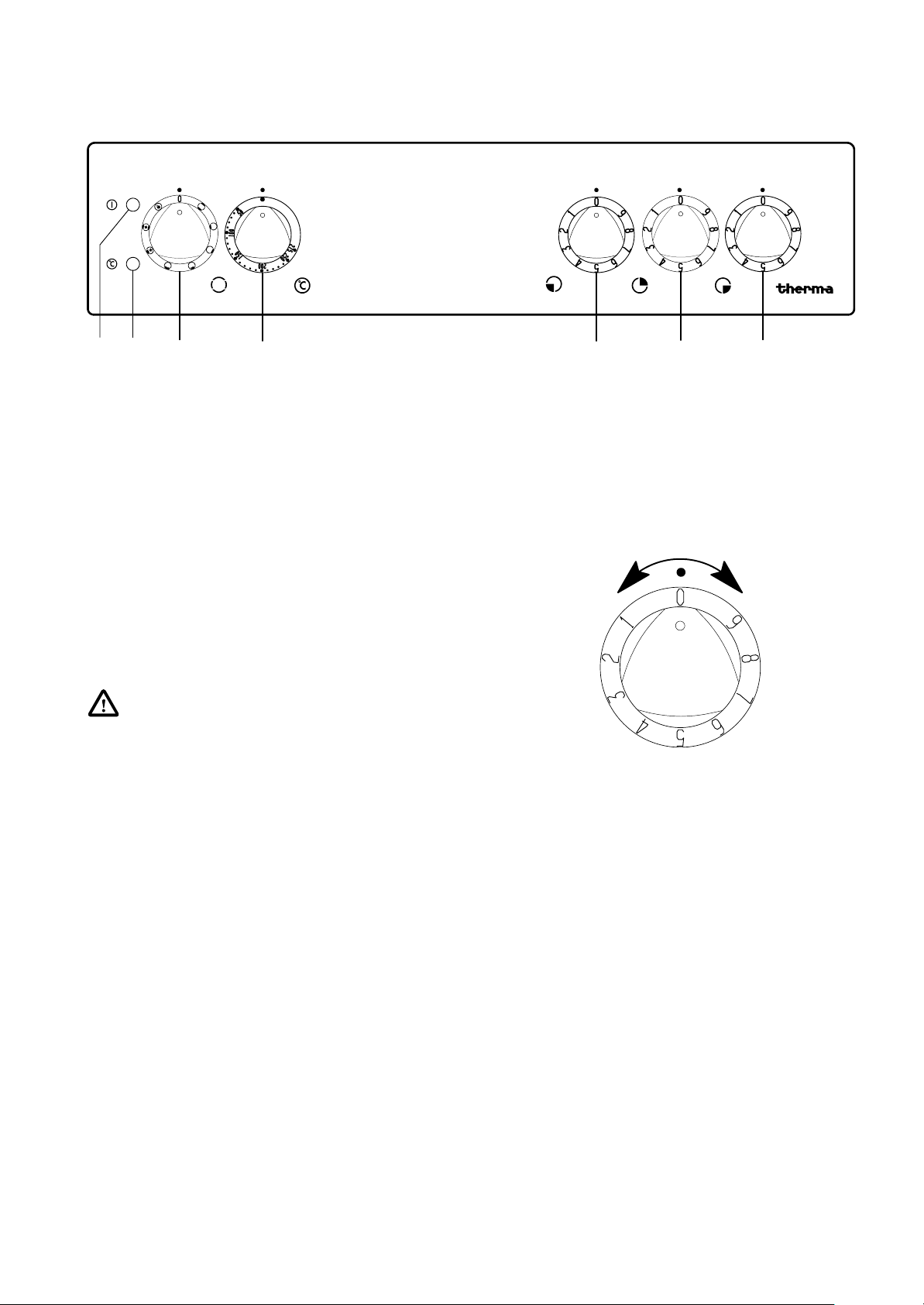

Pannello dei comandi

beta

12 3 4 5 6 7

1. Lampada di controllo per il forno

2. Lampada di controllo per la temperatura del forno

3. Selettore delle funzioni del forno

4. Termostato del forno

5. Selettore del posto di cottura anteriore sinistro

6. Selettore del posto di cottura posteriore destro

7. Selettore del posto di cottura anteriore destro

7

Dotazione

D

C

A Guide per le teglie
B Corpo riscaldante inferiore
C Corpo riscaldante del grill
D Corpo riscaldante superiore
C+D Grill a grande superficie
E+H Luci del forno
F Filtro a maglie fini
G Ventilazione della camera del forno
J Teglia riflettente
1-5 Guide a varie altezze per le teglie

Accessori del forno

Volendo usare accessori non consegnati con
il forno, utilizzate solo stampi di cottura e vasel­lame resistente al calore. Prestate attenzione
alle raccomandazioni del fabbricante.

Il forno di cottura è equipaggiato con:

G

H

A

F

J

E

A

B

5
4

3

2
1

2 teglie
1 griglia per cuocere, arrostire, grigliare
1 filtro maglie fini
1 teglia riflettente

Guide per le teglie

Il forno dispone di due serie di guide per piazzare le te­glie a 5 altezze differenti. Esse sono elencate nelle ta­belle e nelle figure con :
1= guida inferiore fino a 5= guida superiore

Infilate le teglie o il grill tra le guide formate
dalle doppie aste di ferro. Esse tengono questi
accessori ben in posto durante la loro introdu­zione ed estrazione dal forno evitando ribalta­menti.

Posizione di arresto

5
4

3
2

1

Staffa di aggancio

8

Messa in funzione

Prima pulizia

Togliete tutti gli oggetti dal forno ad esclusione
del riflettore situato sotto al corpo riscaldante
inferiore.Togliete dall’apparecchio gli even­tuali adesivi (non la targhetta) ed i fogli protet­tivi esistenti.

Lavate con un detergente ed acqua calda il forno, il
pannello dei comandi e lo sportello del forno ed asciu­gatelo.

L’illuminazione dell’apparecchio può venire attivata
mettendo il selettore delle funzioni sulla posizione illu­minazione.

Primo riscaldamento

Prima di usare l’apparecchio per la prima volta,
il forno va riscaldato. Assicuratevi che l’am­biente sia ben ventilato.

- Regolate il selettore delle funzioni per accendere
sia il corpo riscaldante inferiore che superiore. Re­golare il selettore delle temperature sui 250° C.

- Mantenete a questa temperatura il forno vuoto e
chiuso per ca. 60 minuti.

9

I selettori per il forno

Selettore delle funzioni
del forno

Il selettore delle funzioni viene girato verso destra o
verso sinistra e regolato sulla funzione desiderata.
Il forno si illumina simultaneamente con l’attivazione
delle varie funzioni

Illuminazione - in questa posizione ed
attivata assieme a tutte le funzioni

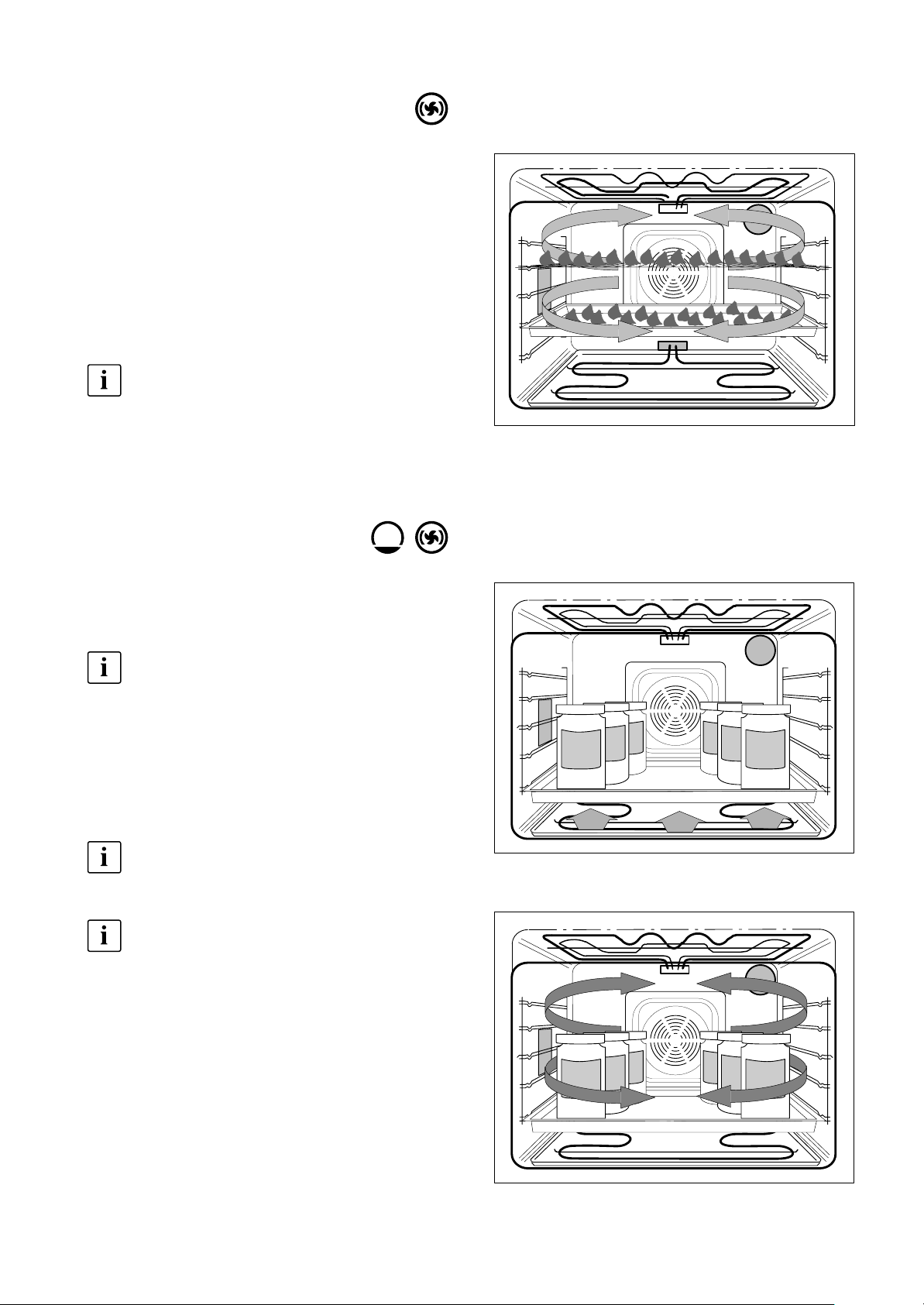

Aria calda ­Per cuocere usando fino a 3 livelli.
Corpo riscaldante della parete posteriore e
ventilatore forno

Turbogrill ­Grill a raggi infrarossi e ventilatore

Grill a grande superficie - corpo riscaldante
superiore, corpo riscaldenante del grill e mo­tore del girarrosto

Grill a raggi infrarossi ­Corpo riscaldante del grill

Riscaldamento superiore

Riscaldamento inferiore

Riscaldamento superiore/inferiore

Termostato del forno

Girando la manopola verso destra si regola la tempe­ratura desiderata nel campo da 50 a 275°C.

Non girate la manopola oltre l’arresto!

Per spegnere, rigirate la manopola sulla posizione ”0”.
Il forno si riscalderà quando il selettore di funzione ed

il termostato sono inseriti.

La lampada di controllo delle
funzioni

si accende quando un posto di cottura o il forno sono
pure accesi. Essa si spegne quando tutti i selettori
sono sulla posizione di ”ARRESTO”.

La lampada di controllo della
temperatura

si accende quando il forno si riscalda. Essa si spegne
quando il forno ha raggiunto la temperatura scelta e si
riaccende ogni qual volta il forno riscalda nuovamente.

10
