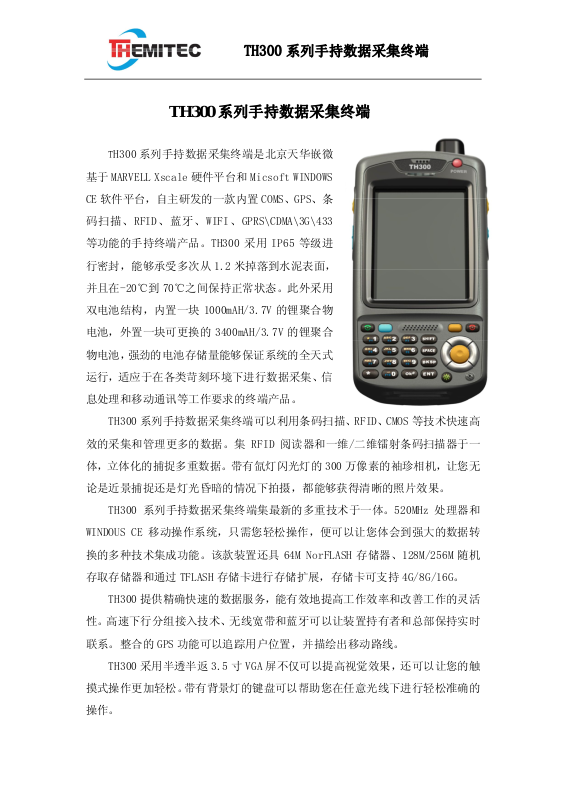

THEMITEC TH300 User Manual

TH300 系列手持数据采集终端

TH300 系列手持数据采集终端

TH300 系列手持数据采集终端是北京天华嵌微

基于 MARVELL Xscale 硬件平台和 Micsoft WINDOWS

CE 软件平台，自主研发的一款内置 COMS、GPS、条

码扫描、RFID、蓝牙、WIFI、GPRS\CDMA\3G\433

等功能的手持终端产品。TH300 采用 IP65 等级进

行密封，能够承受多次从 1.2 米掉落到水泥表面，

并且在-20℃到 70℃之间保持正常状态。此外采用

双电池结构，内置一块 1000mAH/3.7V 的锂聚合物

电池，外置一块可更换的 3400mAH/3.7V 的锂聚合

物电池，强劲的电池存储量能够保证系统的全天式

运行，适应于在各类苛刻环境下进行数据采集、信

息处理和移动通讯等工作要求的终端产品。

TH300 系列手持数据采集终端可以利用条码扫描、RFID、CMOS 等技术快速高

效的采集和管理更多的数据。集 RFID 阅读器和一维/二维镭射条码扫描器于一

体，立体化的捕捉多重数据。带有氙灯闪光灯的 300 万像素的袖珍相机，让您无

论是近景捕捉还是灯光昏暗的情况下拍摄，都能够获得清晰的照片效果。

TH300 系列手持数据采集终端集最新的多重技术于一体。520MHz 处理器和

WINDOUS CE 移动操作系统，只需您轻松操作，便可以让您体会到强大的数据转

换的多种技术集成功能。该款装置还具 64M NorFLASH 存储器、128M/256M 随机

存取存储器和通过 TFLASH 存储卡进行存储扩展，存储卡可支持 4G/8G/16G。

TH300 提供精确快速的数据服务，能有效地提高工作效率和改善工作的灵活

性。高速下行分组接入技术、无线宽带和蓝牙可以让装置持有者和总部保持实时

联系。整合的 GPS 功能可以追踪用户位置，并描绘出移动路线。

TH300 采用半透半返 3.5 寸 VGA 屏不仅可以提高视觉效果，还可以让您的触

摸式操作更加轻松。带有背景灯的键盘可以帮助您在任意光线下进行轻松准确的

操作。

TH300 系列手持数据采集终端

性能参数

处理器 MARVELL PXA270 处理器 主频 520MHz

操作系统 Microsoft Windows Embedded CE 5.0/CE 6.0

系统

存储系统

屏幕 3.5 英寸 320x 240 半透半返技术工业级 TFT，并带有触摸屏功能

ROM: 64M Byte Nor Flash
RAM: 64M/128M/256M Byte Mobile SDRAM
TFLASH 卡座：支持 4G/8G/16G 等大容量 TFLASH 卡

媒体

数据
通讯

数据

采集

电气
特性

声音 Wolfson 多媒体芯片、集成扬声器、耳机接口，支持录音及回放

键盘 全数字键盘、5 功能导向键、快捷键、声音调节键等

RS232，USB HOST & Device

标配

选配 GPRS/CDMA/3G /433 无线数传通讯模块

GPS 模块 可选内置 GPS 模块

条码扫描 一维和 PDF417 激光Ⅱ类或一维和二维 CMOS 引擎

RFID 集成 RFID ，ISO 14443 A/B, ISO 15693

CMOS 300 万像素自动对焦彩色摄像机，并带有高亮度的氙气闪光灯

电池

适配器

蓝牙 2.1、Class II 标准

802.11b/g

主电池：3400mAH/3.7V 聚合物锂电池，可更换；
备用电池：内置 1000mAH/3.7V 聚合物锂电池，不可更换

输入：AC100-240，～0.5A，50-60Hz
输出: DC 5V±10%，2.0A

物理
规格

工作
环境

尺寸 150mm（长）x76mm（宽）x 30mm（厚）

重量 350g (含电池)

温度 操作：-20 摄氏度到+70 摄氏度，存储：-40 摄氏度到+70 摄氏度

湿度 5%～95% RH 非凝结状态

防护 IP65，完全保护从各个方向冲水及扬尘，防震动及撞击
