Руководство Пользователя High Availability v2.00
Целевая Аудитория
Информация, представленная в этом руководстве, предназначена для администраторов
сетевых хранилищ, желающих установить систему High Availability на NAS от Thecus.
Требования
Два Thecus NAS с поддержкой High Availability
Версия прошивки 2.00.00 или более новая
Обратная Связь
Thecus® приветствует ваши предложения по улучшению документации. Если у вас есть
комментарии по данному документу, вы можете поделиться ими по электронному адресу
support@thecus.ru
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
2/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
1. Введение ................................................................................................................................................... 3
1.1 Описание Функций HA ................................................................................................................... 4
2. Процесс Установки HA ............................................................................................................................. 5
2.1 Системные Требования ................................................................................................................. 5
2.2 Основной Сервер ........................................................................................................................... 6
2.2.1 Проверка настроек WAN .................................................................................................... 6
2.2.2 Начало настройки HA .......................................................................................................... 7
2.3 Дополнительный Сервер ............................................................................................................. 10
2.3.1 Проверка настроек WAN .................................................................................................. 10
2.3.2 Начало настройки HA ........................................................................................................ 11
2.4 Перезагрузка серверов и проверка HA ...................................................................................... 12
3. Как изменить IP-адрес HA сервера ....................................................................................................... 14
3.1 Остановка HA ................................................................................................................................ 14
3.1.1 Остановка функции HA на Основном Сервере ............................................................... 14
3.1.2 Остановка функции HA на Дополнительном Сервере ................................................... 16
3.2 Изменение IP-адресов обоих серверов ..................................................................................... 18
3.2.1 Изменение IP-адреса Основного Сервера ...................................................................... 18
3.2.2 Изменение IP-адреса Дополнительного Сервера .......................................................... 19
3.3 Включение функции HA на обоих серверах .............................................................................. 20
3.3.1 Включение HA на Основном Сервере ............................................................................. 20
3.3.2 Включение HA на Дополнительном Сервере ................................................................. 21
3.3.3 Перезагрузка обоих серверов .......................................................................................... 22
4. Восстановление HA ................................................................................................................................ 23
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
3/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
1. Введение
High Availability (HA) сохраняет ваши данные на двух отдельных NAS с поддержкой HA – Активном
и Пассивном, таким образом обеспечивая их полное резервирование. При выходе из строя
Активного NAS ему автоматически приходит на замену Пассивный (Дополнительный) NAS.
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
4/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
1.1 Описание Функций HA
1. HA сохраняет данные на Основном и Дополнительном NAS. Все функции доступны по единому
виртуальному IP-адресу, который по умолчанию обращается к Основному NAS и при
необходимости автоматически переключается на Дополнительный NAS. Система HA
синхронизирует том Master RAID Основного NAS с Дополнительным NAS, используя 'Heartbeat'
пакеты. Применение технологии HA подразумевает создание только ОДНОГО RAID массива -
Master RAID.
2. Активация HA удаляет все хранящиеся на NAS данные. В связи с этим, рекомендуется создать
резервную копию всех важных данных перед активацией HA.
3. Пожалуйста, внимательно проверьте все настройки HA перед активацией. Это поможет
исключить необходимость переустановки HA в будущем.
4. Пошаговая инструкция по активации:
A. Создайте том Master RAID на Основном NAS.
B. Создайте том Master RAID на Дополнительном NAS.
C. Активируйте HA на Основном NAS и разрешите системе выполнить перезагрузку (Это
удалит все существующие данные на NAS)
D. Активируйте HA на Дополнительном NAS и разрешите системе выполнить перезагрузку
(Это удалит все существующие данные на NAS)
E. После этого начнется синхронизация Основного и Дополнительного NAS.
Дополнительные Замечания:
1. NAS с активированной функцией HA может иметь только один том RAID. Если функция HA
отключена, том RAID будет помечен “Используется для HA” и непригоден для использования с
отключенной HA.
2. Все настройки Дополнительного NAS устанавливаются через Основной NAS, например AFP, FTP,
NFS, iSCSI и функции Общих Папок.
3. После устранения неисправностей одного NAS и возобновления его работы начнется
восстановление данных с другого NAS. Во время восстановления данных, НЕ перезагружайте и
НЕ выключайте ни один из NAS.
4. Функция HA не поддерживает шифрование RAID.
5. Функция HA не поддерживает мульти-RAID.
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
5/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
Пожалуйста, обратите внимание на то, что если система
использовалась в качестве автономной и содержала
несколько томов RAID, при ее использовании для HA все
данные будут удалены. Для тома RAID с HA используется
только Master RAID.
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
Пожалуйста, убедитесь, что размер тома на «Резервном»
устройстве больше, чем на «Основном». В противном
случае HA синхронизация невозможна
2. Процесс Установки HA
2.1 Системные Требования
Активация функции HA требует наличия одного NAS в качестве “Основного” и одного в качестве
“Дополнительного” NAS. Каждый NAS должен содержать по одному тому RAID.
Возьмем, например, два NAS с функцией HA.
Host1: hostname:HA-1 (172.16.66.206)
Host2: hostname:HA-2 (172.16.66.208)
Версия прошивки 2.02.03.3
Перед построением HA, необходимо убедиться, что оба NAS имеют по одному тому RAID.
Пожалуйста, обратите внимание на то, что зашифрованный том RAID не поддерживается.
Основной Сервер содержит RAIDHA1 ёмкостью 2,792ГБ
Дополнительный Сервер содержит RAIDHA2 ёмкостью 2,792ГБ
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
6/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
2.2 Основной Сервер
Для настройки HA на Основном Сервере (Активном) воспользуемся примером устройства
N16000-Активный (172.16.66.206):
2.2.1 Проверка настроек WAN
Проверьте настройки “Host Name” (Имя Хоста), “DNS”, “IP”, “Netmask” (Сетевая Маска) и “Gateway”
(Шлюз) в меню [System Network (Сеть и сервисы) / Networking (Сеть)].
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
7/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
2.2.2 Начало настройки HA
1. Войдите в графический WEB-интерфейс системы 172.16.66.206 и перейдите на страницу
конфигурации HA во вкладке [Storage (Хранилище) / High-Availability].
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
8/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
2. Выберите “Enable” (Включить) и вы увидите доступные настройки страницы конфигурации HA.
Заполните “Virtual host name” (Виртуальное имя хоста), “Secondary host name”
(Дополнительное имя хоста), “Indicator IP” (Индикатор IP), “Virtual IP” (Виртуальный IP) и
“Secondary IP” (Дополнительный IP).
3. Например, задаем имя дополнительного сервера “N16000-Пассивный” и IP-адрес
172.16.66.208. Также проверяем, чтобы виртуальное имя хоста было HA с IP-адресом
172.16.65.13.
4. Нажмите “Apply” (Применить), чтобы сохранить конфигурацию HA Основного Сервера.
5. После нажатия “Apply” (Применить), вы увидите диалоговое окно, напоминающее о
необходимости настройки дополнительного сервера. Пожалуйста, перейдите к Разделу 2.3
для настройки конфигурации дополнительно сервера.
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
9/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
Как правило, нет необходимости менять конфигурацию Heartbeat. Если конфигурации была
изменена, не забудьте произвести такие же настройки HA на Дополнительном Сервере.
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
10/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
2.3 Дополнительный Сервер
Для настройки HA на Дополнительном Сервере воспользуемся примером устройства
N16000-Пассивный (172.16.66.208):
2.3.1 Проверка настроек WAN
Проверьте настройки “Host Name” (Имя Хоста), “DNS”, “IP”, “Netmask” (Сетевая Маска) и “Gateway”
(Шлюз) в меню [System Network (Сеть и сервисы) / Networking (Сеть)].
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
11/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
2.3.2 Начало настройки HA
1. Войдите в графический WEB-интерфейс системы 172.16.66.206 и перейдите на страницу
конфигурации HA во вкладке [Storage (Хранилище) / High-Availability].
2. Выберите “Enable” (Включить) и вы увидите доступные настройки страницы конфигурации HA.
На дополнительном сервере вам необходимо включить функцию High Availability, установить
флажок напротив “Secondary Server” (Дополнительный сервер), ввести “Primary Server IP” (IP-адрес
Основного Сервера) и нажать “Detect” (Найти). После этого вы увидите следующее окно.
Пожалуйста, перейдите к Разделу 2.4.
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
12/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
2.4 Перезагрузка серверов и проверка HA
После конфигурации дополнительного сервера вернитесь к основному серверу. Диалоговое окно
предложит вам выполнить перезагрузку устройства. Пожалуйста, нажмите “Yes” (Да). Это действие
начнет перезагрузку основного и дополнительного сервера.
HA Основной Сервер
Скриншот [System Network (Сеть и сервисы) / High-Availability]
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
13/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
HA Дополнительный Сервер
Пассивное устройство недоступно для каких-либо действий в соответствии с заданной ролью.
Скриншот [System Network (Сеть и сервисы) / High-Availability]
Случаи, когда Основной сервер может быть заменен Дополнительным:
1. RAID массив Основного Сервера поврежден
2. Потеря порта связи Основного Сервера
3. Потеря соединения Heartbeat
4. Падение Основного Сервера
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
14/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
3. Как изменить IP-адрес HA сервера
В этом разделе мы изменим IP-адреса обоих серверов и виртуальный IP-адрес HA сервера.
Основной Сервер: 172.168.66.206 -> 172.16.65.71
Дополнительный Сервер: 172.16.66.208 -> 172.16.65.72
Виртуальный IP-адрес: 172.16.65.13 -> 172.16.65.73
3.1 Остановка HA
3.1.1 Остановка функции HA на Основном Сервере
1. Войдите в графический WEB-интерфейс системы Основного Сервера (172.16.66.206) и
перейдите на страницу конфигурации HA во вкладке [Storage (Хранилище) / High-Availability].
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
15/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
2. Во вкладке “Setting” (Настройка) выберите “Disable” (Выключить) и “Apply” (Применить).
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
16/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
3. Эти действия отключают функцию HA и требуют перезагрузки Основного Сервера.
3.1.2 Остановка функции HA на Дополнительном Сервере
1. Войдите в графический WEB-интерфейс системы Дополнительного Сервера (172.16.66.208) и
перейдите на страницу конфигурации HA во вкладке [Storage (Хранилище) / High-Availability].
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
17/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
2. Во вкладке “Setting” (Настройка) выберите “Disable” (Выключить) и “Apply” (Применить).
3. Эти действия отключают функцию HA и требуют перезагрузки Дополнительного Сервера.
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
18/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
3.2 Изменение IP-адресов обоих серверов
3.2.1 Изменение IP-адреса Основного Сервера
1. Войдите в графический WEB-интерфейс системы Основного Сервера (172.16.66.206) и
перейдите на страницу конфигурации HA во вкладке [Storage (Хранилище) / High-Availability].
Измените IP-адрес с 172.16.66.206 на 172.16.65.71 и нажмите “Apply” (Применить).
2. Система запросит разрешение на выполнение перезагрузки.
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
19/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
3.2.2 Изменение IP-адреса Дополнительного Сервера
1. Войдите в графический WEB-интерфейс системы Дополнительного Сервера (172.16.66.208) и
перейдите на страницу конфигурации HA во вкладке [Storage (Хранилище) / High-Availability].
Измените IP-адрес с 172.16.66.208 на 172.16.65.72 и нажмите “Apply” (Применить).
2. Система запросит разрешение на выполнение перезагрузки.
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
20/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
3.3 Включение функции HA на обоих серверах
3.3.1 Включение HA на Основном Сервере
1. Войдите в графический WEB-интерфейс системы Основного Сервера (172.16.65.71) и
перейдите на страницу конфигурации HA во вкладке [Storage (Хранилище) / High-Availability].
Выберите “Enable” (Включить) и вы увидите доступные настройки страницы конфигурации HA.
Заполните поля “Virtual IP” (Виртуальный IP) и “Secondary IP” (Дополнительный IP) и нажмите
“Apply” (Применить).
2. Система запросит разрешение на восстановление HA RAID. Пожалуйста, выберите
“No, continue” (Нет, продолжить).
3. Система находится в режиме ожидания, пожалуйста, перейдите к следующему шагу для
настройки дополнительного сервера.
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
21/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
3.3.2 Включение HA на Дополнительном Сервере

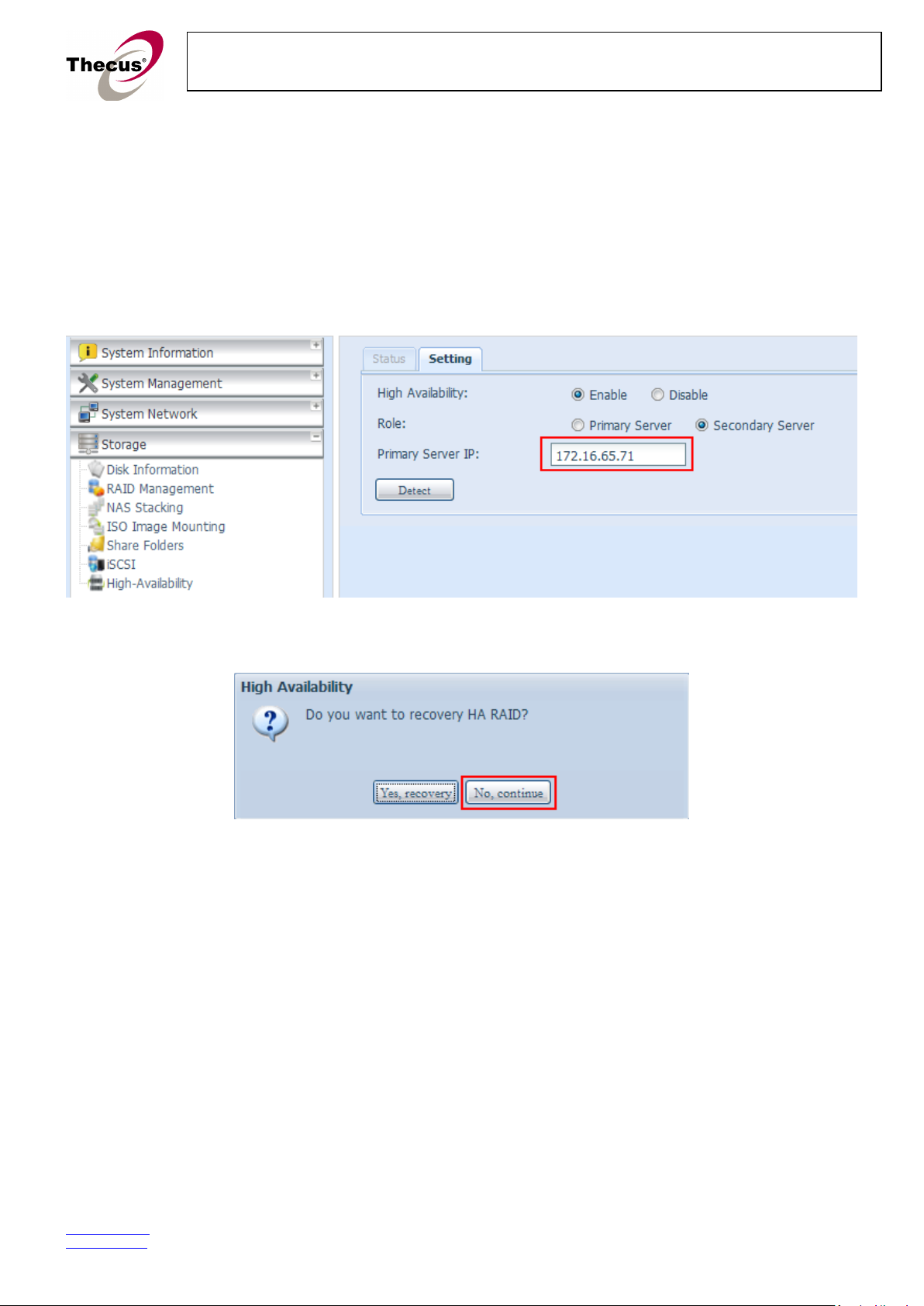

1. Войдите в графический WEB-интерфейс системы Дополнительного Сервера (172.16.65.72) и
перейдите на страницу конфигурации HA во вкладке [Storage (Хранилище) / High-Availability].
Выберите “Enable” (Включить) и вы увидите доступные настройки страницы конфигурации HA.
Введите новый IP-адрес Основного Сервера и нажмите “Detect” (Найти).
2. Система запросит разрешение на восстановление HA RAID. Пожалуйста, выберите
“No, continue” (Нет, продолжить).
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
22/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
3. Система находится в режиме ожидания, пожалуйста, перейдите к следующему шагу для
выполнения перезагрузки обоих серверов.
3.3.3 Перезагрузка обоих серверов
После конфигурации дополнительного сервера вернитесь к основному серверу. Диалоговое окно
предложит вам выполнить перезагрузку устройства. Пожалуйста, нажмите “Yes” (Да). Это действие
начнет перезагрузку основного и дополнительного сервера.
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
23/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
4. Восстановление HA
В этом разделе рассматривается ситуация, когда Основной Сервер вышел из строя, и ему на
замену встает Дополнительный Сервер.
1. После того, как произошла замена Основного Сервера, вы можете проверить настройки HA
Дополнительного Сервера и убедиться, что он взял на себя роль Активного.
2. После того, как вы получили новое устройство Thecus, установите оригинальные диски и
используйте Thecus Setup Wizard для настройки WAN IP.
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
24/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
3. Во вкладке меню [Storage (Хранилище) / RAID Management (Управление RAID)] вы можете
увидеть том RAID, помеченный “Used for HA” (Используется для HA).
4. Нажмите кнопку “HA Recovery” (Восстановление HA).
5. Вам может понадобиться ввести Heartbeat IP-адрес Активного Сервера. В этом случае,
поскольку Основной Сервер задан и его IP-адрес является адресом Активного Сервера,
необходимо установить Heartbeat IP-адрес 192.168.3.201, не относящийся к вашей
конфигурации.
info@thecus.ru Перевод и адаптация текста:
www.thecus.ru Компания Тайле www.tayle.ru
+7 (495) 710-71-74
25/25
Январь 15, 2012
Руководство Пользователя High Availability v2.00
6. После того, как система проверит конфигурацию, вам будет предложено перезагрузить
устройство.
7. После перезагрузки устройства, вы можете проверить статус HA и убедиться, что Основной
Сервер работает в качестве резервного. (* При отключении опции “Auto Failback”)
8. В настройках Дополнительного Сервера вы можете убедиться, что он играет роль Активного.
Loading...
