Thecus 1U4500R, 1U4500S User Guide

Thecus 1U4500R

1U4500S

用户手册

版权和商标公告

Thecus和Thecus产品的其他名字的注册商标为Thecus科技有限公司。Microsoft, Windows,和 Windows标志的注册商标为微软公司。Apple, iTunes和Apple OS X的注册商标为苹果电脑公

司。所有其他商标和品牌名称都是他们各自的所有人的财产。如未经通知，说明书以改版为准。

版权(C) 2007 Thecus 科技公司。版权所有

关于这份手册

这份手册里的所有信息已经很被仔细地核实，以确保它的正确性。如果发生错误，请给我们反馈。在未通知的情况下，Thecus科技公司对这份手册内容的修改保留权利。

产品名称: 手册版本: 1.0 出厂日期 2007 年 1 月

Thecus 1U4500

有限担保

Thecus科技公司担保Thecus 1U4500 的所有部件在他们离开工厂之前都经过全面地测试，还有必须在一般使用的情况下能正常地运作。一旦发生任何系统故障，如果产品在保修期内，在正常使用的情况下出现故障，Thecus科技公司，当地代表和经销商有责任对客户进行免费保修。Thecus科技公司不对任何由产品引起的任何数据损坏或损失负责任。强烈推荐用户进行必要的备份操作。

安全警告

对于您的安全方面，请阅读并按照下面的安全警告。

请在安装您的 1U4500.之前全面地阅读这份手册。你的 1U4500 是一复杂的电子设备。不要在任何情况下尝试修理它。在发生故障的

情况下，立即关掉电源，然后到合格的服务中心修理。对于细节方面联系你的经销商。

不要在电源线上放置任何东西。不要把电线放在任何可以被踏着走的地方。谨慎地

放好连接电缆，避免他们受到踩踏。

在温度为 0°C 和 40°C 之间，伴随着 20% – 85%的相对湿度，你的 1U4500 可以正

常运作。在极端的环境条件下使用 1U4500 可能会损坏它。

确保给 1U4500 正确地供电(AC 100V ~ 240V, 50/60 Hz，3A). 把 1U4500 插到不正

确的电源会被损坏。

不要把 1U4500 暴露在潮湿，有灰尘的，有腐蚀性液体的地方。不要把 1U4500 放置在任何不平坦的表面上。不要把 1U4500 放置在太阳直射的地方，或者暴露在其他热源处。不要使用化学用品或者气溶胶清洗 1U4500。在清洗前，拔掉电源线和所有的连接

电缆。

不要在 1U4500 上放置任何物体，或者阻塞它的通风口，避免该设备温度过高。使儿童接触不到包装。如果要撤除这个设备，为了安全撤除电子产品，保护环境，请按照你的机子调整操

作。

目录

版权和商标公告 ..............................................................................................................................2

关于这份手册 ..................................................................................................................................2

有限担保 .......................................................................................................................................... 2

安全警告 .......................................................................................................................................... 2

第一章: 介绍 ...................................................................................................................................8

概述 ..........................................................................................................................................8

产品优点 ..................................................................................................................................8

文件服务器.......................................................................................................................8

FTP（文件传输协议）服务器........................................................................................8

备份服务器.......................................................................................................................8

打印机服务器...................................................................................................................8

安装包内容...............................................................................................................................9

面板 ..........................................................................................................................................9

硬盘托盘 ................................................................................................................................10

后面板(1U4500R)..................................................................................................................10

后面板（1U4500S） .............................................................................................................11

第二章:硬件安装 ...........................................................................................................................11

概述 ........................................................................................................................................11

在你开始之前.........................................................................................................................11

硬盘安装 ................................................................................................................................11

电缆连接 ................................................................................................................................12

检查系统状态.........................................................................................................................13

系统状态正常.................................................................................................................13

系统故障.........................................................................................................................13

第三章：首次安装 ........................................................................................................................13

概述 ........................................................................................................................................13

Thecus 安装向导 ..................................................................................................................13

LCD操作 ................................................................................................................................16

LCD控制.........................................................................................................................16

显示模式.........................................................................................................................16

USB复制.........................................................................................................................16

管理模式.........................................................................................................................17

常规的设置过程从网络管理界面上，你可以开始设置用于你网络上的 1U4500。设置

1U4500 通常要.......................................................................................................................17

第一步：网络设置。.....................................................................................................17

第二步， RAID（磁盘阵列）创建 .............................................................................17

第三步：创建本地用户或者设置认证。.....................................................................18

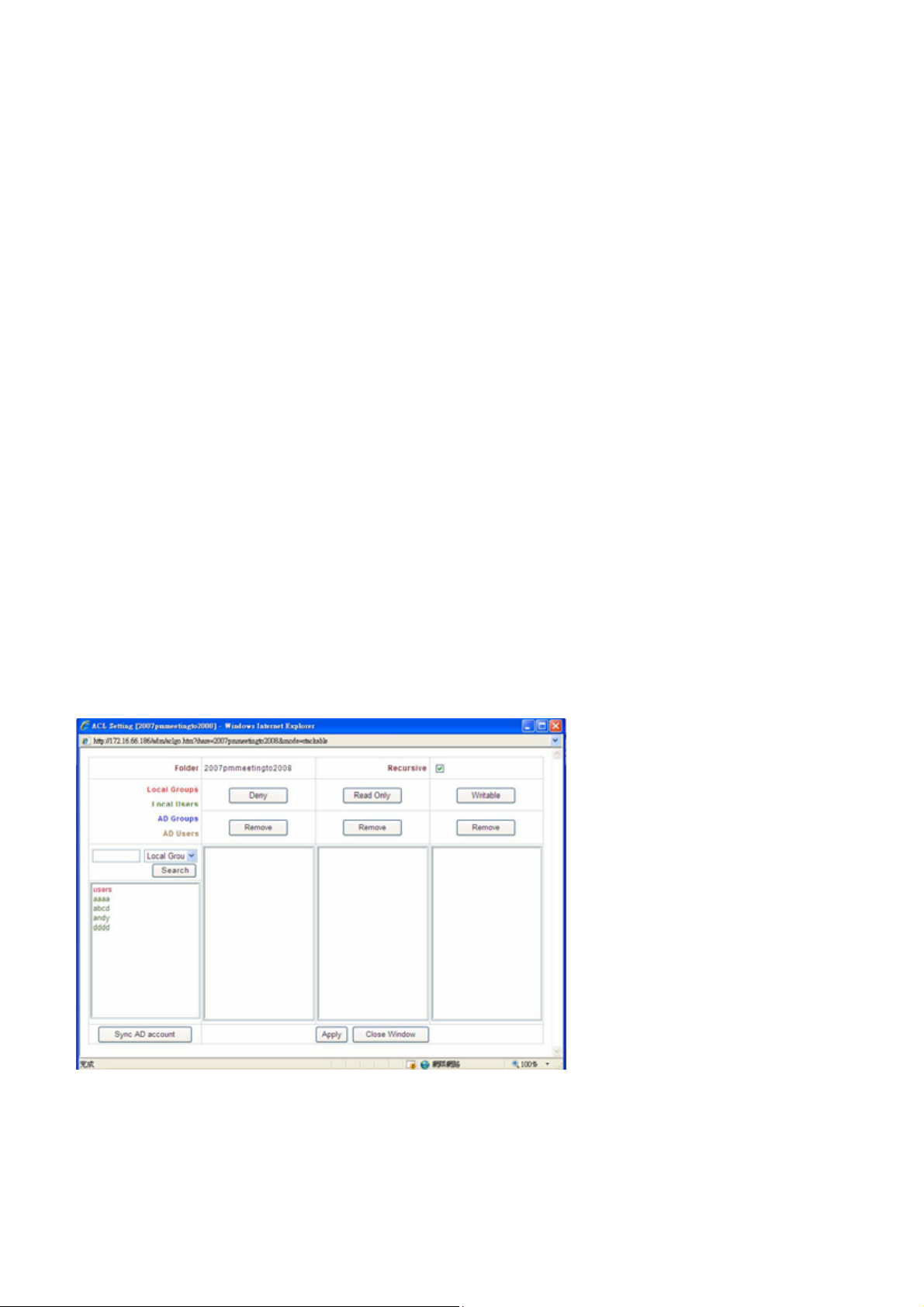

第四步：创建文件夹和安装ACLs. ..............................................................................18

第五步：开始服务.........................................................................................................18

第四章：系统管理 ........................................................................................................................18

概述 ........................................................................................................................................18

网站管理界面.........................................................................................................................19

菜单栏.............................................................................................................................19

语言选择 ................................................................................................................................20

状态菜单 ................................................................................................................................20

产品信息.........................................................................................................................20

系统/服务状态................................................................................................................21

系统信息.........................................................................................................................21

打印机状态.....................................................................................................................22

存储管理 ................................................................................................................................23

磁盘信息.........................................................................................................................23

RAID（磁盘阵列）列表 ...............................................................................................25

RAID（磁盘阵列）配置 ...............................................................................................26

文件夹管理.....................................................................................................................28

网络管理 ................................................................................................................................31

WAN（广域网）设置。................................................................................................32

LAN（局域网）设置...................................................................................................33

DHCP（动态主机配置协议）配置 ..............................................................................34

WLAN（无线局域网）配置.........................................................................................34

AFP(苹果网络设置).......................................................................................................35

NFS（网络文件系统）设置 .........................................................................................36

用户和组管理.........................................................................................................................36

本地用户配置.................................................................................................................37

本地组配置.....................................................................................................................38

ADS/NT配置 ..................................................................................................................39

系统管理 ................................................................................................................................40

系统通知.........................................................................................................................40

系统日志.........................................................................................................................41

时间和日期设置.............................................................................................................42

系统配置备份和修复。.................................................................................................42

重设回出厂默认设置。.................................................................................................43

升级系统固件.................................................................................................................44

改变管理员密码.............................................................................................................44

重新启动和关闭系统.....................................................................................................45

注销................................................................................................................................. 45

第五章:其他特性安装 ...................................................................................................................45

概述 ........................................................................................................................................45

FTP（文件传输协议）服务器.............................................................................................45

打印机服务器.........................................................................................................................46

Windows XP SP2 ............................................................................................................46

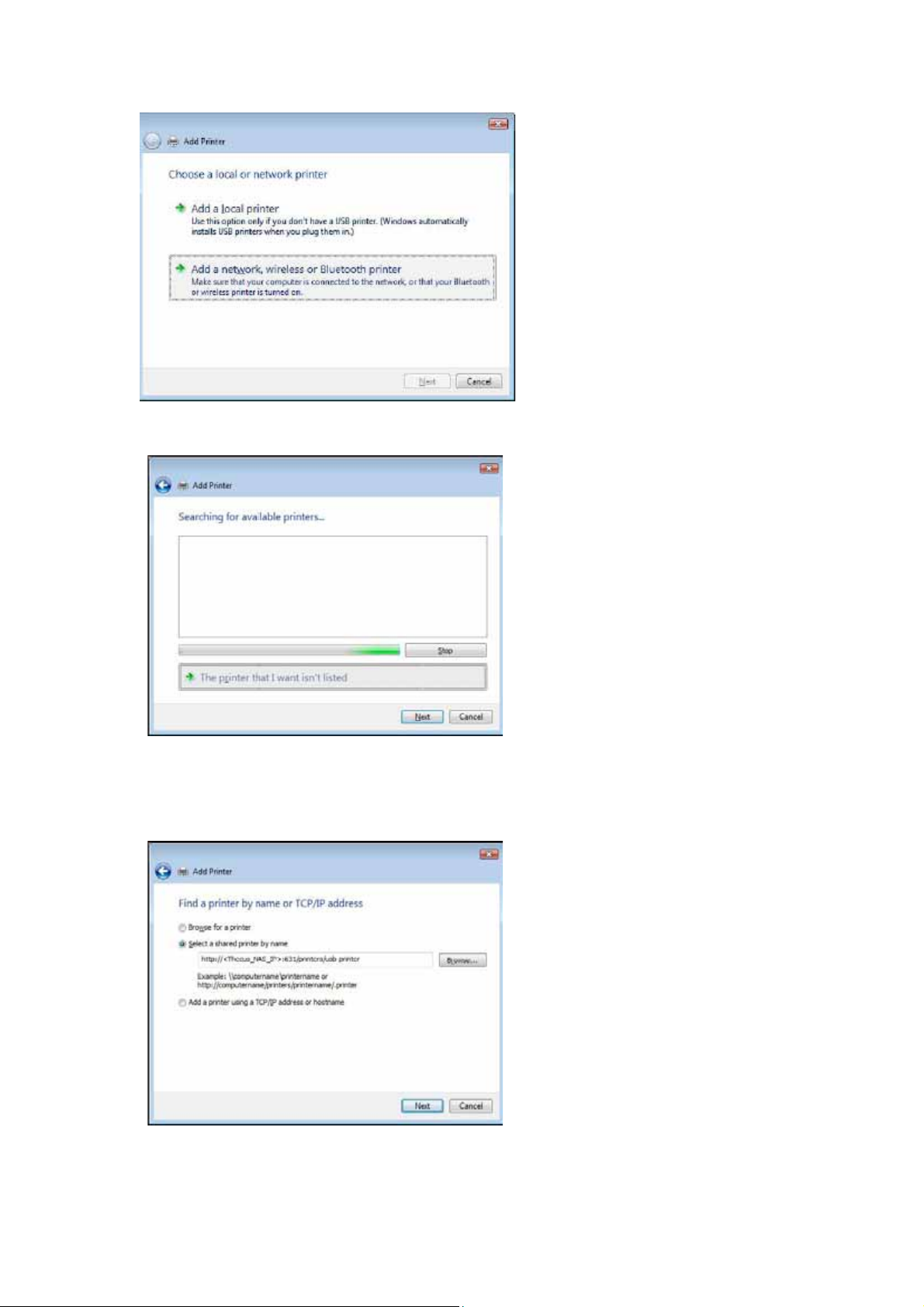

Windows Vista ................................................................................................................47

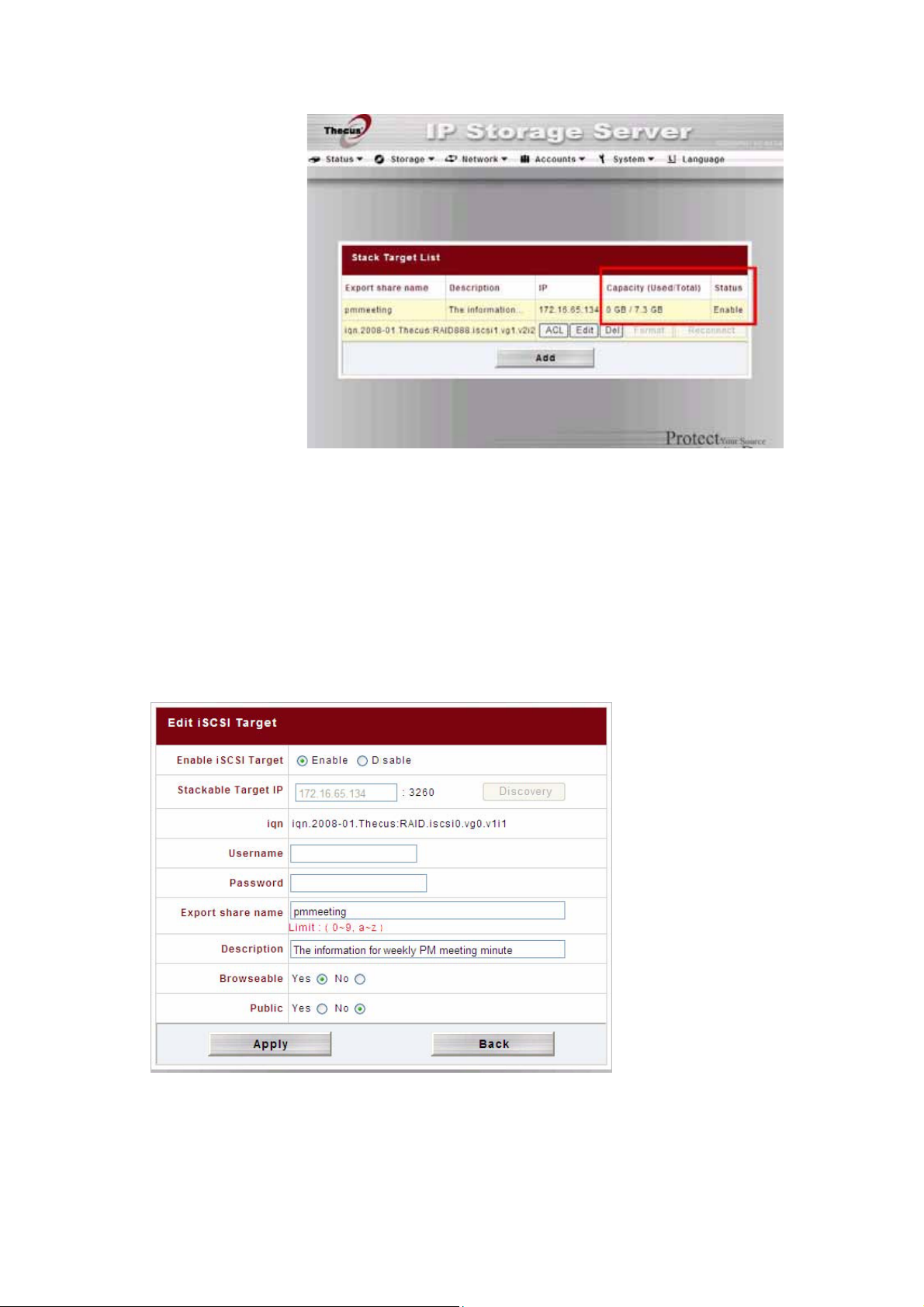

堆叠式功能.............................................................................................................................51

第六章：使用 1U4500...................................................................................................................61

概述 ........................................................................................................................................61

登录页面 ................................................................................................................................61

使用网络硬盘.........................................................................................................................62

映射一个客户机到 1U4500...................................................................................................62

Windows.........................................................................................................................62

Apple OS X.....................................................................................................................63

文件备份 ................................................................................................................................63

Nsync ..............................................................................................................................63

Thecus备份实用程序 .....................................................................................................65

Windows XP数据备份 ..........................................................................................................66

Apple OS X备份实用程序.............................................................................................66

第七章:提示与技巧 .......................................................................................................................67

USB和eSATA存储扩充.........................................................................................................67

添加一个预备盘.....................................................................................................................67

目标USB............................................................................................................................... ..68

远程管理 ................................................................................................................................68

第一部分：设定一个DynDNS（动态域名服务器）帐号。 ....................................68

第二部：分启用路由器上的DDNS（动态域名服务器） ........................................69

第三部分：安装虚拟服务器（HTTPS）.....................................................................69

防火墙软件配置.....................................................................................................................69

代替损坏的硬件驱动器.........................................................................................................69

硬盘驱动器损坏.............................................................................................................69

代替一个硬盘驱动器.....................................................................................................70

RAID（磁盘阵列）自动重新组建 ...............................................................................70

第八章：故障检修 ........................................................................................................................70

忘记我的密码.........................................................................................................................70

忘记我的网络IP地址.............................................................................................................70

重设NAS IP地址和管理员密码............................................................................................70

不能在Windows XP里映射一个网络驱动器 ......................................................................71

修复出厂设置.........................................................................................................................71

时间和日期设置的有关问题.................................................................................................71

附录A：产品规格..........................................................................................................................72

硬件规格 ................................................................................................................................72

软件规格 ................................................................................................................................72

附录B：客户支持..........................................................................................................................73

附录C：RAID（磁盘阵列）基础 ...............................................................................................74

概述 ........................................................................................................................................74

优点 ........................................................................................................................................74

提高的性能.....................................................................................................................75

数据安全性.....................................................................................................................75

RAID（磁盘阵列）级别 ......................................................................................................75

RAID 0（磁盘阵列 0） .................................................................................................75

RAID 1（磁盘阵列 1） .................................................................................................75

RAID5（磁盘阵列 5） ..................................................................................................75

RAID6 （磁盘阵列 6）................................................................................................76

RAID10 （磁盘阵列 10） ............................................................................................76

JBOD 磁盘簇.................................................................................................................76

数据块容量.............................................................................................................................76

磁盘使用 ................................................................................................................................76

附录D：活动目录基础..................................................................................................................77

概述 ........................................................................................................................................77

什么是活动目录？.................................................................................................................77

ADS（活动目录服务）优点.................................................................................................77

附录E：许可证信息......................................................................................................................78

概述 ........................................................................................................................................78

源编码可用性.........................................................................................................................78

CGIC 许可证有效期 ............................................................................................................79

GNU通用公共许可证............................................................................................................79

第一章: 介绍

概述

谢谢你选择Thecus 1U4500 IP储存服务器。Thecus N5200 是一种使用简单的存储服务器, 它允许在网络上储存和分布数据。用RAID（磁盘阵列）特性确保数据可靠性，这个特性提供了数据安全性和恢复。使用RAID5 和RAID6, 可用一千G字节位以上的存储器。千兆以太网端口加强了网络效率，允许 1U4500 控制文件管理功能。增加应用软件程序，数据共享和提高更快的数据反应。Thecus 1U4500 用磁盘漫游特性提供数据移动，这使你能热交换正常运转的硬盘驱动器，以便在另外一个 1U4500 中使用。如果有硬件故障，它能使数据的连续性安全。在Windows (SMB/CIFS), UNIX/Linux, and Apple OS X环境间，1U4500 允许数据整合和共享。1U4500 的友好图形用户界面支持多种语言。

产品优点

文件服务器

首先，1U4500 允许你在一个IP网络上储存和共享文件。有了网络存储器（NAS），你就可以容易地用这个基于web的界面在你的网络上集中你的文件和共享他们，有了这个容易使用的网络界面，用户就可以在你的网络上的可以马上访问这些文件。

要学习这个网络风格用户界面，请到第六章：使用 1U4500>使用网络硬盘.

FTP（文件传输协议）服务器

有了内置的FTP服务器，朋友，顾客，和客户就可以用他们最喜爱的FTP程序在网上上传和下载文件到你的 1U4500。你可以创建用户帐号，这样就只有授权的用户才能进入。

要安装FTP服务器，参考第五章：其他特性安装>FTP服务器.

备份服务器

不要遗失重要的数据。有了先进的备份性能，你就可以容易地上传任务关键的文件到

1U4500，甚至正确地自动操作你的备份任务

要找到怎样用 1U4500 备份你的文件，参考第六章：使用 1U4500>文件备份。

打印机服务器

有了 1U4500 打印机服务器，用其他电脑连接到你的网络，你就可以容易地共享一个IPP打印机。

要安装这个打印机服务器，参考第五章：其他特性安装>打印机服务器

冗余电源

1U4500R提供冗余电源保证了某中一个电源损坏的情况系统正常运行时间。这款产品是推

荐给要求系统高度错误容度系统的使用者。

安装包内容

你的 1U4500 安装包必须包含以下项目：

z QIG（快速安装指南） z 光盘软件 z 以太网缆线 z USB2.0 电缆附件 z 螺丝

请检查看看你的安装包是否完整。如果你发现项目有些丢失了，联系你的经销商。

面板

Thecus 1U4500 的面板有设备的控制器，指示器和硬盘托盘：

面板项目描述

WAN 指示灯

LAN 指示灯 z 素色绿：网络连接

工作忙指示灯 z 闪橙色光：系统启动或者系统维护；当前数据无法存取。 USB端口 z 兼容USB设备的USB2.0 端口，例如数字摄相头，USB磁盘，USB打印机，

电源按纽 z 1U4500 电源开关

重设按钮 z 重设 1U4500

HDD托盘 z 5 个 3.5” SATA HDD托盘锁

LCD显示器 z 显示当前系统状态和警告信息

z 素色绿：网络连接 z 闪绿色光：网络活动

z 闪绿色光：网络活动

USB无线适配器。

注意：对于支持的USB无线适配器，请联系support@thecus.com.

z 素色蓝：设备接通 z 闪蓝色光：eSATA硬盘被连接并且活动的

z 在启动过程中按 5 秒钟来重设IP地址和管理员密码。

z 提供了更强的安全性能。

z 显示主机名，WAN/LAN IP地址，RAID状态和当前时间。向上键 z 当使用LCD显示器的时候，向上滚动向下键 z 当使用LCD显示器的时候，向下滚动回车键 z 按这个键来确认信息输入到LCD显示器退出键 z 按这个键离开当前LCD菜单。

硬盘托盘

每个 1U4500 的硬盘托盘都有一个锁，一把门插销，和两个指示灯。

硬盘托盘项目描述锁 z 托盘锁让你用配件钥匙物理上地保护硬盘驱动器。

门插销•

z 使用

门插销打开，移动，或者关闭，固定托盘。

HDD LED 硬盘驱动器电源指示灯

z 素色蓝：硬盘驱动器在通电

HDD访问/错误指示灯 z 闪绿色光：系统正在访问硬盘上的数据

z 闪红色光：硬盘出现错误。

后面板(1U4500R)

Thecus 1U4500R的后面板以端口和连接器为特色。

N5200BPRO后面板项目描述

eSATA端口 z 高度存储扩充的eSATA端口 USB端口 z 兼容USB设备的USB2.0 端口，例如数字摄像头，USB磁盘和USB打

印机

USB端口（目标） z 用来连接 1U4500 到你的电脑，作为一个大存储设备 LAN（局域网）端口 z LAN端口用来连接共享 WAN（广域网）端口 z 通过一个开关或者路由器，WAN端口用来连接到一个以太网网络

电源开关 z 用来控制电源的开关。系统风扇 z 系统风扇用来排除设备热量。电源连接器 z 连接内藏的电源线到这些连接器

串行端口 z 这个端口只用于出厂使用。

后面板（1U4500S）

Thecus 1U4500S的后面板以端口和连接器为特色。

第二章:硬件安装

概述

你的1U4500是为容易安装而设计的。为了帮助你开始，下面几章会帮助你使你的1U4500 很快运作起来。请仔细阅读，避免在安装的过程中损坏你的设备。

在你开始之前

在你开始之前，确保做好下列预防措施：

1. 阅

读并理解这份手册的前面概述的安全警告。

2.如果可以，在安装过程中戴上防静电腕带，用来防止1U4500上损坏的敏感电子元

件

静电放电。

3. 注

意不要在1U4500的电子元件周围使用磁化的螺丝刀

硬盘安装

1U4500支持标准3.5（SATA硬盘），要安装一个硬盘到1U4500，按照以下的步骤：

1.从1

U4500上移除一个硬盘驱动器托盘。

2. 装

入新的SATA硬盘到这个托盘，然后拴紧螺丝。

把硬盘和托盘插回Thecus 1U4500,直到它放入到位。如果需要的话，用一把钥匙锁

住

它。

4. 当

硬盘被访问时，指示灯闪绿色光。如果错误指示灯闪红色光，就表示有问题。

注意：如果你的硬盘之前是磁盘阵列1或者5的部分，它将会自动重建。如果用更高容量的

驱动器代替所有的驱动器，你需要到管理员登录那里，然后格式化驱动器。

电缆连接

要连接1U4500到你的网络，请按照以下步骤：

1.从你的网络连接一条以太网电缆到1U4500后面板上的WAN（广域网）端口。

2. 在后面板上连接一个配备的电源线到通用的电源插座。把电线的另一端插入到一个电涌

保护插座。按电源开关来接通电源。

注意：如果您安装1U4500R，请务必连接两电缆。如果您不这样做，假如一电源发生了故障，

系统将会报错并且警报将响起来。了解更多信息，请到第8章：故障检测。

3. 按面板上的电源按钮来开启1U4500。

检查系统状态

在1U4500上做连接和开启之后，检查系统状态是否正常，或者用面板和硬盘上的检查指示器检查故障。

系统状态正常

系统状态正常，如果：

1. WAN指示灯和LAN指示灯闪绿色光。如果都连接上了）

（

2. 面板上的电源指示灯发出蓝色光。

3. 每个HDD托盘上的HDD电源指示灯

发

出蓝色光（如果所有的磁盘都被安装）

4. WAN端口的默认IP地址是192.168.1.100。

系统故障

系统有故障，如果：

1. 系统工作忙指示灯发出橙色光。

2. 任何HDD访问/错误指示灯发出红色光。

如果系统有故障，参考：第八章：故障检测。

警告：在1U

4500里没有用的部件。对于服务请联系你的经销商。

第三章：首次安装

概述

一旦安装硬件，物理上连接到你的网络，然后通电，你现在可以配置Thecus 1U4500，这样它就可以到达你的网络用户。安装你的1U4500有两种方式：使用Thecus安装向导或者

LCD显示器。对于首次的软件安装，按照以下步骤。

Thecus 安装向导

便利的Thecus安装向导能快速地配置1U4500。要使用安装向导配置1U4500，必须执行以下的步骤。

1.一张安装光盘到你的光盘驱动器。（主机必须连接到网络）

2 向导必须自动启动，如果不能，请浏览你的光盘驱动器，然后双击 Setup.exe.

注意：对于MAC OS X用户，双击Thecus安装向导1.1.6.dmg

3.安装向导将会开始，并在你的网络上自动地检测到所有的Thecus存储设备。如果什

么

都没找到，请检查你的连接，并参考第8章：故障检修帮助。

4.选

择你想要配置的1U4500。

5.理

员帐号和密码登录。默认的帐号和密码都是“admin”.

6.命名你的1U4500并配置网络IP地址。如果你的开关或者路由器被配置为一个 CP（动态主机配置协议）服务器，配置1U4500，来获得一个推荐的IP地址。你

可以使用一个静态IP地址，手动地进入域名服务器地址。

也

7.改变默认管理员密码。

8. 完成！通过按开始浏览按钮，进入1U4500网络管理员界面。通过点击安装其他设备按

此时此刻你也可以配置其他1U4500。按退出按钮向导。钮，

注意：

Thecus安装向导是为在运行中的Windows XP/2000 或者Mac OSX 或者以后的系统安装而设计的。在使用这个设备前，使用其他操作系统的用户将需要用这些操作系统的其中一种在主机上安装Thucus安装向导。

LCD操作

为了方便状态显示和安装，1U4500在前面装备着一个LCD，面板上的四个按纽用来控制 LCD功能。

LCD控制

使用向上，向下，回车，退出（ESC）键来为1U4500配置选择各种配置设置和菜单选项。

以下表格描述了前面控制面板上的键。 LCD控制图标功能描述

ESC

LCD的操作模式有两种：显示模式和管理模式

显示模式

在正常运作期间，LCD会在显示模式状态下。显示模式项目描述主机名系统当前的主机名

WAN（广域网）当前WAN IP设置 LAN（局域网）当前LAN IP设置 RAID（磁盘阵列）当前RAID状态系统风扇当前系统风扇状态 2006/06/16 12：00 当前系统时间。 1U4500 会在LCD显示器上每隔两秒钟循环这些信息。

向上按纽选择前面的配置设置选项。向下按纽选择下一个配置设置选项。回车进入选择的菜单选项，子菜单，或者参数设置。退出退出回到前面菜单。

USB复制

按一下按纽，USB复制功能使你能够复制存储在USB设备（例如USB磁盘和数字摄像头）上的文件到 1U4500。要使用USB复制，按照以下步骤：

1. 把USB设备插到一个面板上可用的USB端口。

2. 在显示模式里，按向下按纽

3. LCD会显示“USB复制？”

。

4. 按回车键，1U4500 会开始复制连接的USB磁盘到前面USB端口。

管理模式

在安装和配置过程中，LCD会在管理模式里。

要进入管理模式，按回车键

这时，管理员必须输入当前LCD密码。系统会检查是否已经输入正确的LCD密码。默认的 LCD密码是“0000”。如果输入正确，你会进入管理模式菜单。

管理模式项目描述

WAN（广域网）设置你的WAN端口的IP地址和网络掩码。 LAN（局域网）设置你的LAN端口的IP地址和网络掩码。

连接总数设置选择负载平衡或者故障切换.(只有 1U4500) 改变管理员密码改变LCD操作的管理员密码. 重设回默认设置重设系统到出厂默认设置. 退出退出管理模式和回到显示模式.

，然后一个“输入密码”的提示会出现在LCD上。

注意: 通过导航至系统>管理员密码,你也可以用网络管理员界面改变你的LCD密码。对于

更多关于网络管理员界面的内容，请见第四章：系统管理>网络管理界面。

常规的设置过程从网络管理界面上，你可以开始设置用于你网络上的1U4500。设置1U4500通常要

按照以下所列出的五个步骤

更多关于如何使用网络管理员界面的内容，请见第四章：系统管理>网络管理界面。

第一步：网络设置。

从网络管理界面上，你可以为你的网络配置 1U4500 的网络设置。你可以从菜单栏进入网络菜单。

更多关于如何配置你的网络设置的细节，请参考第四章：系统管理>网络管理。

第二步， RAID（磁盘阵列）创建

下一步，管理员可以配置他们喜欢的RAID设置和建立他们的RAID卷。你可以通过导航至存储器>RAID（磁盘阵列）从网络管理界面上的菜单栏进入RAID设置。

更多关于配置RAID的信息，请见第四章：系统管理>RAID配置。

不知道使用哪种RAID级别？从附录C：RAID基础上找出更多关于不同RAID级别的信息。

第三步：创建本地用户或者设置认证。

一旦RAID准备好了，你可以开始为 1U4500 创活动目录（AD）。

多关于管理用户的内容，请转至第四章：系统管理>用户和组管理。

更

多关于配置活动目录的信息，请见第四章：系统管理>用户和组管理>ADS/NT配置。

更

多关于活动目录优点的信息，请见附录D：活动目录基础。

更

建本地用户，或者选择安装认证协议，例如

四步：创建文件夹和安装ACLs.

第

一旦引入用户到你的网络，通过使用文件种文件夹和控制用户访问到每个文件夹。

多关于管理文件夹的信息，请见第四章：系统管理>文件夹管理。

更

找出关于配置文件夹访问控制列表的信息，请见第四章：系统管理>文件夹管理>文件夹

要

访问控制列表（ACL）。

五步：开始服务

第

最后，你可以开始为网出更多关于这些服务的每项的信息。

SMB/CIFS

苹果文件协议网络文件系统（NFS）文件传输协议（FTP）打印机服务器。

（AFP）

络上的用户设置 1U4500 的各种服务。通过点击以下内容，你可以找

夹访问控制列表，你可以在 1U4500 上开始创建各

第四章：系统管理

概述

U4500 提供了一个容易访问的网站管理界面。有了它，你就可以在网络上任何地方配置和

监控 1U4500。

网站管理界面

确保你的网络连接到因特网。进入

. 输入1U4500的IP地址到你的浏览器。（默认IP地址是http://192.168.1.100

1 ）

1U4500 网络管理界面：

注意：

IP地址一定是跟 1U4500 一样在同样的子网上。如果 1U4500 有默认的IP地址你的计算机

192.168.1.100,你的管理电脑IP地址一定是 192.168.1.x,，这里的X是一个 1 到 254 之间的数字，但不是 100。

2. 使用管理员用户名和密码登录到系统。出厂设置是：

户名：ADMIN

用密码： ADMIN

果你在安装向导里改变你的密码，那么请使用新的密码。

如

旦你以管理员的身份登录，你会看见网络管理员界面，从这里，你可以从网络上的任何地

一方虚拟地配置和监控 1U4500 的任何方面。

单栏

菜

在菜单栏上的以下组里：菜单栏项目描述状态 1U4500 当前的系统状态存储存储设备的信息和设置被安装到 1U4500 里网络网络连接的信息和设置，还有 1U4500 的各种服务。

上，你会找到所有的信息屏幕和 1U4500 的系统设置。各种各样的设置放在菜单栏

帐号允许用户和组配置系统各种 1U4500 系统设置和信息语言在这里选择你喜欢的语言。

在这些项目的任何一项上移动你的鼠标将会显示每组的下拉菜单选择。

以下的部分里，你将会找到每个功能的详细

在

解释，还有如何配置你的 1U4500。

语言选择

1U4500 支持多

z 英语 z 法语 z 德语 z 意大利 z 繁体中文 z 简体中文 z 日语 z 韩语 z 西班牙

菜单栏上，点击语言，然后会出现改变

在语言屏幕。这个屏幕允许你为 1U4500 选择你喜欢的语言。按应用来确认你的

态菜单

状

菜单栏上的状甚至可以找出像固件版本的其他细节和正常运行时间。

品信息

产

一旦你登录，它提供了生产商，产品号，固件版本和正常行时间等信息。

语言，包括：

语

选择。

态菜单允许你查看 1U4500 的各个方面。从这里，你可以发现 1U4500 的状态，

你首先会看见基本产品信息屏幕，

产品信息运项目描述生产商统生产商的名字显示系产品号码显示系统的款号固件版本显示当前固件版本正常运行时间间。显示系统总的运行时

要再次进入这个屏幕，导航到状态>关于。

统/服务状态

系

从状态菜单上，选状态和服务状态屏幕。这个屏幕提供了基本的系统和服务状态信息。

统状态

系项目描述

CPU占用时间（%） 4500 的当前CPU工作量。显示 1U CPU风扇速度显示CPU风扇的当前状态。

系统风扇速度显示系统风扇的当前状态。内存容量显示系统内存容量。正常运行时间时间。显示系统已经运行多长

服务状态项目描述

AFP状态件协议服务器的状态。苹果文 NFS状态网络文件服务服务器的状态。 SMB/CIFS状态 SMB/CIFS服务器的状态。 FTP状态 FTP服务器的状态。 Nsync状态 Nsync服务器的状态 UpnP状态即插即用服务的状态。

择系统项目，然后会出现系统

系统信息

在状态菜单上，选择信息项，然后会出现系统

信息屏幕。你可以通过在这里输入新信息和按应用确认来改变显示在登录页面上的系统信息。

统信息

系项目描述系统描述显示系统描述，这个也会显示在登录页面上。

打

印机状态

从

状态菜单上，选择打印机选项，会出现打印

机信息屏幕。这印机连接到USB端口的信息。

个屏幕提供了以下关于USB打

打印机状态项目描述生产商显示USB打印机生产商的名字。模型显示USB打印机的模型。状态显示USB打印机的状态。打印机队列有的文件。点击从打印机队列上删除所

如果打印机收到一个错误的打印任务，打印可能上，

删除所有文件

按

对于怎样安装打印机服务器方面的信息，参考第五章：其他特

按钮来清理打印队列可能会解决这个问题。

会突然失败。如果你的打印认为似乎被锁

性按装>打印机服务器

存储管理

存储菜单显示安装在阵列）和磁盘设置，文件夹配置，和

1U4500里的存储设备的状态，也包括存储配置选项，例如RAID（磁盘

Nsync设置。

磁盘信息

存储菜单上，选择

从信息屏幕。从这里，你可以看到关于所安装的

SATA（串行ATA）硬盘的各种项目。空行表明 SATA（串行ATA）硬盘当前没有被安装在那个特

别的磁盘扦槽里。如果磁盘有问题，在状态栏上

会出现一条失败的信息。

盘信息

磁

项目描述磁盘序号指示磁盘位置。容量(MB) ATA（串行ATA）硬盘容量显示S 模型显示SATA（串行ATA）硬盘模型名称状态指示磁盘的状态。可以读好，警告或者失败。固件显示SATA（串行ATA）硬盘固件版本。总容量显示总的SATA（串行ATA）硬盘容量。磁盘电源管理电。

磁盘

项目，然后会出现磁盘

在不活动期间之后，管理员可以设置磁盘停

注意：

当状态显示警告时，通常意味着硬盘上有坏区。这仅仅以一条警告的形式出现，你应该考虑

改变这个驱动器了。

S．M．A．R．T

磁盘信息屏幕上，每个磁盘的状态将会显示在状态栏上。点

在击一个好或者警告链接将会

信息窗口。

．M．A．R．T信息

项目描述通电时间在通电状态中的小时计数。在通电状态中，这个特征的原数值显示总

重置扇区计数

当前待映射扇区

取消按取消，回到磁盘信息屏幕。

信息

为那个特殊的磁盘显示S.M.A.R.T

。（或者分钟，或秒钟，根据生产商而定）小时数

重置扇区计数的计数。当硬盘驱动器找到一个读/写/校验错误，这标

志着这个扇区作为“重置的”并传输数据到一个特别区）。这个过程也被认为是重映射；“再分配的”扇区被叫做重映射。这就是为什么，在现代硬盘上，你看不到“不良扇区”，而当测试表

面时，---所有的坏区隐藏在重置扇区里。但是，更多扇区被重置，更加可以注意到磁盘读/写速度的降低。（直到10%或者更多）

不稳定扇区的当前总数（等待重映射）。这个属性的原数值指示了等待重映射的扇区总数。过后，当这些扇区中一些成功地被读，数值是下降的。如果当读扇区时错误仍然出现，硬盘驱动器会尝试修复数据，把它传输到一个保存磁盘区（预备区）并且标志这个扇区作为重映射的。如果这个属性值保持为零，这表明了相应的表面区的质量

低。。

的保存区（预备

就

意：

注

如果一个硬盘驱动器的重置扇区总数或者当前待映射扇区不为零，磁盘的状态会显示“警告”。这个警告仅仅用来警告系统管理员在磁盘上有坏扇区，这样他们必须尽快替换那些磁

盘。

RAID（磁盘阵列）列表

存储菜单上，选择RAID选项，然后会出现

从

RAID 列表屏幕。

要配置你的RAID设置

AID配置屏幕。

AID（磁盘阵列）信息

R 项目描述

RAID级别显示当前RAID配置总容量 AID的总容量当前R 状态指示RAID的状态。可以读正常的，退化的，损

数据容量用用户数据指示使用的容量和使用的总容量。快照容量的容量、总容量和当前快照使用的百显示使用

USB容量指示分配到USB目标模式的容量磁盘使用来形成当前RAID卷。使用磁盘条带大小显示当前磁盘条带大小剩余的时间组建完RAID还要多少时间组建速度

增加新的盘作为备用的盘？

要配置您的RAID设置，按设置按钮进入RAID Configuration窗口

，按RAID配置按纽，来到

坏的。

分比。

配置RAID改建的速度。 Low ：改建将是更长的，但文件请求的响应。 High ：改建将是更加快速的，但是系统将是较少对文件请求的响当增加一张新的盘时，是否把这个新盘用这个做这个RAID的一个备份盘.

是系统将是更多对

应。

+ 58 hidden pages
