Theben SYN 161 D, SUL 181 D, SYN 151 H, SUL 191 W TECHNICAL SHEET

*

*

C1

123L

N

N
L
L

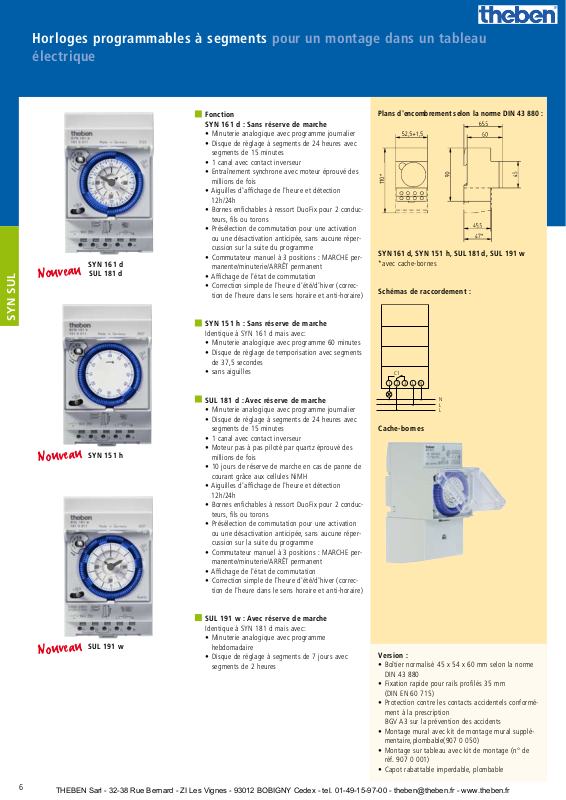

Horloges programmables à segments pour un montage dans un tableau

THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. [phone] - [e-mail] - www.theben.fr

électrique

SYN SUL

Nouveau

SYN 161 d
SUL 181 d

Fonction

SYN 161 d : Sans réserve de marche

• Minuterie analogique avec programme journalier

• Disque de réglage à segments de 24 heures avec

segments de 15 minutes

• 1 canal avec contact inverseur

• Entraînement synchrone avec moteur éprouvé des

millions de fois

• Aiguilles d'affichage de l'heure et détection

12h/24h

• Bornes enfichables à ressort DuoFix pour 2 conduc­teurs, fils ou torons

• Présélection de commutation pour une activation

ou une désactivation anticipée, sans aucune réper­cussion sur la suite du programme

• Commutateur manuel à 3 positions : MARCHE per­manente/minuterie/ARRÊT permanent

• Affichage de l'état de commutation

• Correction simple de l'heure d'été/d'hiver (correc-

tion de l'heure dans le sens horaire et anti-horaire)

SYN 151 h : Sans réserve de marche

Identique à SYN 161 d mais avec:

• Minuterie analogique avec programme 60 minutes

• Disque de réglage de temporisation avec segments

de 37,5 secondes

• sans aiguilles

Plans d'encombrement selon la norme DIN 43 880 :

SYN 161 d, SYN 151 h, SUL 181 d, SUL 191 w

*avec cache-bornes

Schémas de raccordement :

SUL 181 d : Avec réserve de marche

• Minuterie analogique avec programme journalier

• Disque de réglage à segments de 24 heures avec

segments de 15 minutes

• 1 canal avec contact inverseur

• Moteur pas à pas piloté par quartz éprouvé des

millions de fois

• 10 jours de réserve de marche en cas de panne de

courant grâce aux cellules NiMH

• Aiguilles d'affichage de l'heure et détection

12h/24h

• Bornes enfichables à ressort DuoFix pour 2 conduc­teurs, fils ou torons

• Présélection de commutation pour une activation

ou une désactivation anticipée, sans aucune réper­cussion sur la suite du programme

• Commutateur manuel à 3 positions : MARCHE per­manente/minuterie/ARRÊT permanent

• Affichage de l'état de commutation

• Correction simple de l'heure d'été/d'hiver (correc-

tion de l'heure dans le sens horaire et anti-horaire)

SUL 191 w : Avec réserve de marche

Identique à SYN 181 d mais avec:

• Minuterie analogique avec programme

hebdomadaire

• Disque de réglage à segments de 7 jours avec

segments de 2 heures

SYN 151 h

SUL 191 w

Nouveau

Nouveau

6

Cache-bornes

Version :

• Boîtier normalisé 45 x 54 x 60 mm selon la norme

DIN 43 880

• Fixation rapide pour rails profilés 35 mm
(DIN EN 60 715)

• Protection contre les contacts accidentels conformé­ment à la prescription
BGV A3 sur la prévention des accidents

• Montage mural avec kit de montage mural supplé­mentaire, plombable(907 0 050)

• Montage sur tableau avec kit de montage (n° de

réf. 907 0 001)

• Capot rabattable imperdable, plombable

24 h

THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. [phone] - [e-mail] - www.theben.fr

7 jrs 60 min

j

Caractéristiques techniques : SYN 161 d SUL 181 d SYN 151 h SUL 191 w

Tension de service (
Fréquence 50 Hz 50 – 60 Hz 50 Hz 50 – 60 Hz
Entraînement Moteur synchrone
Précision à 20 °C Synchro. avec le réseau ≤ ± 1 s / jour Synchro. avec le réseau ≤ ± 1 s / jour
Autonomie – Env. 10 jours,
Disque de réglage 24 h 24 h 60 min 7 jours
Programmation 96 segments basculants 96 segments basculants 96 segments basculants 84 segments basculants
Programmable toutes les ... 15 minutes 15 min 37,5 s 2 heures
Intervalle minimal entre deux commutations 15 minutes 15 min 37,5 s 2 heures
Contact Inverseur Inverseur Inverseur Inverseur
Sortie de commutation Libre de potentiel Libre de potentiel Libre de potentiel Libre de potentiel
Ouverture < 3 mm (µ) < 3 mm (µ) < 3 mm (µ) < 3 mm (µ)
Matériau des contacts Argent dur Argent dur Argent dur Argent dur
Puissance de commutation à cos  = 1 16 A / 250 V~ 16 A / 250 V~ 10 A / 250 V~ 16 A / 250 V~
Puissance de commutation à cos  = 0,6 4 A / 250 V~ 4 A / 250 V~ 4 A / 250 V~ 4 A / 250 V~
Matériaux du boîtier et d'isolation Thermoplastiques auto-extinguibles résistant aux hautes températures
Température ambiante autorisée - 20 °C à + 55 °C - 20 °C à + 55 °C - 20 °C à + 55 °C - 20 °C à + 55 °C
Consommation propre env. 1 VA env. 1 VA env. 1 VA env. 1 VA
Degré de protection :
Classe de protection
Estampille de contrôle
Poids env. 135 g env. 150 g env. 135 g env. 150 g

tensions spéciales sur demande)

IP 20 selon la norme EN 60 529

selon EN 60 730-1 en cas de montage approprié

nationale et internationale

IP 20 IP 20 IP 20 IP 20

II II II II

230 V~, +10 %/-15 % 110 à 230 V~, +10 %/-15 % 230 V~, +10 % /-15 % 110 à 230 V~, +10 %/-15 %

V W

Moteur pas à pas piloté par quartz

à 110 V : 5 jours – Env. 10 jours, à 110 V : 5 jours

V W

Moteur synchrone

V W

Moteur pas à pas piloté par quartz

V W

SYN SUL

N° de référence de l'appareil 161 0 011 181 0 011 151 0 011 191 0 011
Accessoires :
Kit de montage mural 52,5 mm 907 0 050 907 0 050 907 0 050 907 0 050

7
