Theben SUL 285-2 TW, SUL 285-1 TW, SUL 285-1 T, SUL 285-2 T TECHNICAL SHEET

Horloges, façade 72 x 72 mm

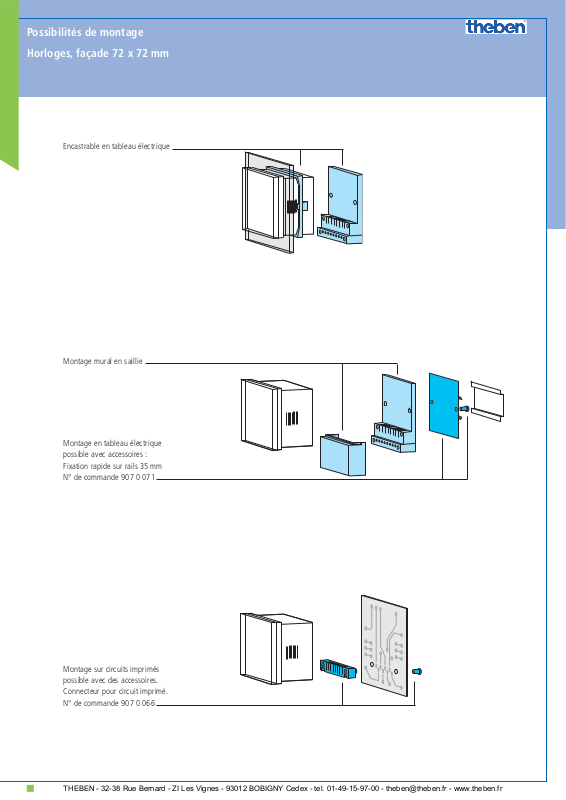

Possibilités de montage

18

Encastrable en tableau électrique

Montage sur circuits imprimés
possible avec des accessoires.
Connecteur pour circuit imprimé.
N° de commande 907 0 066

Montage en tableau électrique
possible avec accessoires :
Fixation rapide sur rails 35 mm
N° de commande 907 0 071

Montage mural en saillie

THEBEN - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. [phone] - [e-mail] - www.theben.fr

19

Horloges analogiques en saillie 1–2 canaux

Montage mural

24 h

jj

7d

SUL 285

SUL 285 SULEIKA
Fonctions :

• Programme journalier

• Temps d’enclenchement minimal 20 min

• Programmable toutes les 5 min

• Ou commutation possible programme
journalier/programme hebdomadaire

• Programme hebdomadaire avec temps
d’enclenchement minimal de 2 heures

• Programmable toutes les 30 min

• Affichage de l’état de commutation

• L’aiguille peut être reculée pour le réglage heure
d’été/heure d’hiver

Caractéristiques techniques communes :
Tension nominale : 110–230 V~, ± 10 %
Fréquence : 45–60 Hz
Type de contact : contact inverseur
Contact : libre de potentiel
Largeur d’ouverture : < 3 mm (µ)
Matériau de contact : AgCu3Ni (doré)
Réglage de l’heure :

par affichage analogique de l’heure, possible également
dans le sens inverse des aiguilles d’une montre

Réglage des temps de commutation :

au moyen de cavaliers amovibles
Pouvoir de coupure : 6 A/250 V~, cos ϕ = 1

2 A/250 V~, cos ϕ = 0,6

Mécanisme : moteur pas à pas à quartz
Précision de marche : ≤ ± 1 s/h à 20 °C
Réserve de marche : 150 h à 20 °C (Pleine réserve de

marche env. 3 jours après raccordement au secteur)

Température ambiante admissible : –10 °C...+55 °C
Consommation propre : max. 2,5 VA
Matière du boîtier et d’isolation :

résistante aux hautes températures,
résines thermoplastiques autoextinguibles

Raccordement électrique : vis de serrage
Classe de protection : II nach EN 62 054-21
Type de protection : IP 54 nach EN 60 529
Poids : env. 475 g

Dimensions

Type de construction:

• Boîtier 175 x 105 x 74 mm

• Boîtier à fixation 3 points

• Vis de serrage 1 x 2,5 mm2ou 1 x 1,5 mm

2

• Cache transparent plombable de part et d’autre

• Pile remplaçable en façade (enfichable)

21

M

N

L

3

4

5

6

7

8

C 1 C 2

21

M

N

L

3

4

5

C 1

SUL 285/1 T, SUL 285/1 TW SUL 285/2 T, SUL 285/2 TW

Type Programme Réserve Programmable Intervalle d’enclen- Cavaliers Contact de Intensité nominale Référence de

de marche toutes les ... chement minimal commutation à 250 V~ commande

SUL 285/1 T 24 h 150 h 5 min 20 min 16 x bleu 1 contact 6 (2) A 285 0 008

16 x rouge inverseur

SUL 285/2 T 24 h 150 h 5 min 20 min 16 x bleu 2 contacts 6 (2) A 285 0 033

16 x rouge inverseurs

SUL 285/1 TW 24 h 150 h 5 min/ 20 min/ 16 x bleu 1 contact 6 (2) A 285 0 108

7 jours 30 min 2 h 16 x rouge inverseur

SUL 285/2 TW 24 h 150 h 5 min/ 20 min/ 16 x bleu 2 contacts 6 (2) A 285 0 133

7 jours 30 min 2 h 16 x rouge inverseurs
