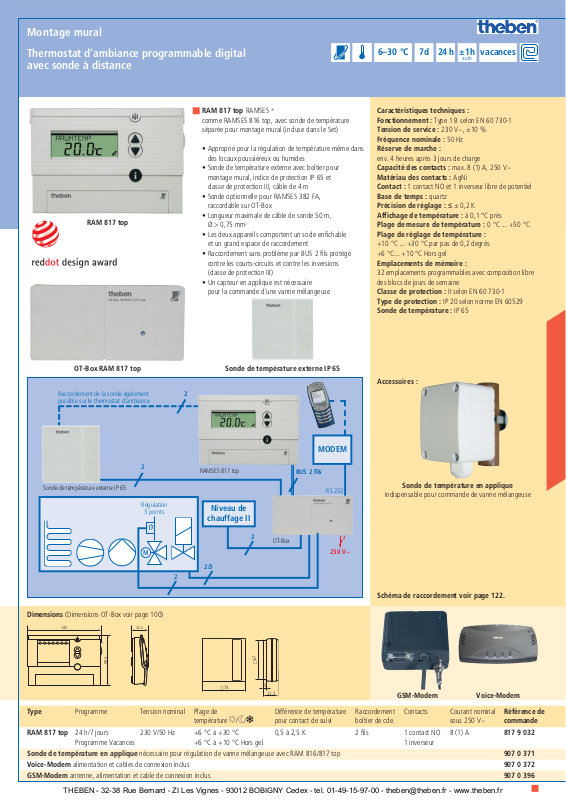

Thermostat d'ambiance programmable digital
avec sonde à distance
Montage mural
Type Programme Tension nominal Plage de Différence de température Raccordement Contacts Courant nominal Référence de
températurer/m/f pour contact de suivi boîtier de cde. sous 250 V~ commande
RAM 817 top 24 h/7 jours 230 V/50 Hz +6 °C à +30 °C 0,5 à 2,5 K 2 fils 1 contact NO 8 (1) A 817 9 032
Programme Vacances +6 °C à +10 °C Hors gel 1 inverseur
24 h7d ±1h
auto
vacances6–30 °C
Caractéristiques techniques :
Fonctionnement : Type 1 B selon EN 60 730-1
Tension de service : 230 V~, ±10 %
Fréquence nominale : 50 Hz
Réserve de marche :
env. 4 heures après 3 jours de charge
Capacité des contacts : max. 8 (1) A, 250 V~
Matériau des contacts : AgNi
Contact : 1 contact NO et 1 inverseur libre de potentiel
Base de temps : quartz
Précision de réglage : ≤ ± 0,2 K
Affichage de température : à 0,1 °C près
Plage de mesure de température : 0 °C ... +50 °C
Plage de réglage de température :
+10 °C ... +30 °C par pas de 0,2 degrés
+6 °C... +10 °C Hors gel
Emplacements de mémoire :
32 emplacements programmables avec composition libre
des blocs de jours de semaine
Classe de protection : II selon EN 60 730-1
Type de protection : IP 20 selon norme EN 60529
Sonde de température : IP 65
Schéma de raccordement voir page 122.
RAM 817 top RAMSES
®
comme RAMSES 816 top, avec sonde de température
séparée pour montage mural (incluse dans le Set)
• Approprié pour la régulation de température même dans
des locaux poussiéreux ou humides
• Sonde de température externe avec boîtier pour
montage mural, indice de protection IP 65 et
classe de protection III, câble de 4 m
• Sonde optionnelle pour RAMSES 382 FA,
raccordable sur OT-Box
• Longueur maximale de câble de sonde 50 m,
Ø > 0,75 mm
2
• Les deux appareils comportent un socle enfichable
et un grand espace de raccordement
• Raccordement sans problème par BUS 2 fils protégé
contre les courts-circuits et contre les inversions
(classe de protection III)
• Un capteur en applique est nécessaire
pour la commande d'une vanne mélangeuse
Sonde de température externe IP 65
Dimensions (Dimensions OT-Box voir page 100)
2
2/3
Niveau de
chauffage II
M
2
BUS 2 fils
RAMSES 817 top
Sonde de température externe IP 65
OT-Box
2
Raccordement de la sonde également
possible sur le thermostat d'ambiance
RS 232
230 V~
2
Voice-Modem alimentation et cables de connexion inclus 907 0 372
Sonde de température en applique nécessaire pour régulation de vanne mélangeuse avec RAM 816/817 top 907 0 371
Régulation
3 points
2
ϑ
MODEM
RAM 817 top
Sonde de température en applique
indispensable pour commande de vanne mélangeuse
Accessoires :
GSM-Modem Voice-Modem
OT-Box RAM 817 top
GSM-Modem antenne, alimentation et cable de connexion inclus 907 0 396
