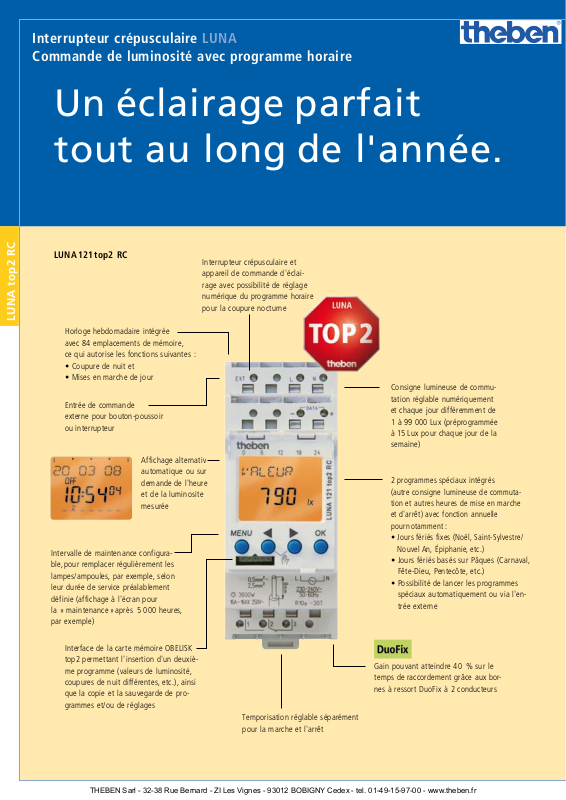

Interrupteur crépusculaire LUNA
THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - www.theben.fr
Commande de luminosité avec programme horaire
Un éclairage parfait
tout au long de l'année.
LUNA 121 top2 RC
LUNA top2 RC
Horloge hebdomadaire intégrée
avec 84 emplacements de mémoire,
ce qui autorise les fonctions suivantes :
• Coupure de nuit et
• Mises en marche de jour
Entrée de commande
externe pour bouton-poussoir
ou interrupteur
Intervalle de maintenance configurable, pour remplacer régulièrement les
lampes/ampoules, par exemple, selon
leur durée de service préalablement
définie (affichage à l'écran pour
la « maintenance » après 5 000 heures,
par exemple)
Affichage alternativ
automatique ou sur
demande de l'heure
et de la luminosite
mesurée
Interrupteur crépusculaire et
appareil de commande d'éclairage avec possibilité de réglage
numérique du programme horaire
pour la coupure nocturne
Consigne lumineuse de commutation réglable numériquement
et chaque jour différemment de
1 à 99 000 Lux (préprogrammée
à 15 Lux pour chaque jour de la
semaine)
2 programmes spéciaux intégrés
(autre
consigne lumineuse
tion et autres heures de mise en marche
et d'arrêt) avec fonction annuelle
pour notamment :
• Jours fériés fixes (Noël, Saint-Sylvestre/
Nouvel An, Épiphanie, etc.)
• Jours fériés basés sur Pâques (Carnaval,
Fête-Dieu, Pentecôte, etc.)
• Possibilité de lancer les programmes
spéciaux automatiquement ou via l'entrée externe
de commuta-
Interface de la carte mémoire OBELISK
top2 permettant l'insertion d'un deuxième programme (valeurs de luminosité,
coupures de nuit différentes, etc.), ainsi
que la copie et la sauvegarde de programmes et/ou de réglages
Temporisation réglable séparément
pour la marche et l'arrêt
Gain pouvant atteindre 40 % sur le
temps de raccordement grâce aux bornes à ressort DuoFix à 2 conducteurs
Page 2
Vous conservez toute latitude pour prendre en compte les jours
THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - www.theben.fr
fériés mobiles : aucun problème avec cet interrupteur crépusculaire.
Grâce à 2 programmes spéciaux intégrés à la fonction annuelle, non
seulement les jours fériés fixes tels que Noël et le Jour de l'An, mais
aussi les jours fériés basés sur Pâques, comme la Fête-Dieu ou la
Pentecôte, sont automatiquement calculés pour l'année suivante.
Vous vous offrez donc une pause en matière d'éclairage des locaux
de votre entreprise, tout en réalisant des économies financières.
Appareil de commande idéal pour un éclairage approprié des rues ainsi
que des façades des bâtiments publics. Économique en termes de ressources énergétiques, la coupure de nuit s'effectue grâce à des programmes
hebdomadaires et pour les vacances.
Grande puissance de commutation.
La commutation au passage par zéro autorise
un nombre de lampes important, tout en préservant le relais et la charge lumineuse.
Montage pratique. Il est possible de rac-
corder jusqu'à 10 appareils numériques LUNA
top2 à un capteur de luminosité numérique
au moyen de 2 conducteurs seulement.
LUNA top2 RC
DCF77
Commande radio DCF77. Précision extrê-
me grâce à la synchronisation horaire automatique basée sur l'émetteur de signaux
horaires DCF77 situé à Mainflingen,
près de Francfort (en option).
Entrée de commande externe. Grâce à cette
entrée de commande externe, il est tout à fait
possible de raccorder un interrupteur ou plusieurs
boutons-poussoirs par canal.
Les fonctions suivantes sont alors disponibles au
choix : MARCHE en permanence, ARRÊT en permanence, présélection de commutation, horloge
de temps écoulé pour la MARCHE et l'ARRÊT, ainsi
que fonction d'minuterie d'escalier.
Logiciel PC. Clair et intuitif : grâce au logi-
ciel PC supplémentaire OBELISK top2, créer
des programmes de commutation sur son
propre ordinateur est un jeu d'enfant. Il suffit
de quelques minutes et de quelques clics
pour créer des programmes, même complexes. La coupure de nuit et les phases d’enclenchement sont affichées très clairement
sous forme de diagramme et consignées
automatiquement dans un tableau. Les programmes peuvent alors être enregistrés,
imprimés ou exportés au format Excel pour
les différents clients.
Pour en savoir plus sur le logiciel PC
OBELISK, consulter les pages 18 à 19
et la page 23.
Page 3
45
63,7
69,2
60
76,2
90
53,6
128,2
70,5
MENU
OK
1
06
12
18
24
2,5mm
0,5mm-
230-240V~
50-60Hz
R10a - 30T
16(10)A250V~
C1
m m 8
1
3
2
ExtRCLN
LUNA 121 top2 RC
*
Data
LUNA 122 top2 RC
Ext1
Ext2
LN
MENU
OK
061218
24
2,5mm
0,5mm-
100-240V~
50-60Hz
16A-10AX
2600 W
250V~
4
5
6
8mm
R10a –30T
–
+
C2
C1
12
3
1
2
C1/C2
*
45
63,7
69,2
60
76,2
90
128,2 *
52,9 * 60 *
63,7
69,2
76,2 *
45,1
90,1
35,8
63,7
69,2
76,2 *
45,1
90,1

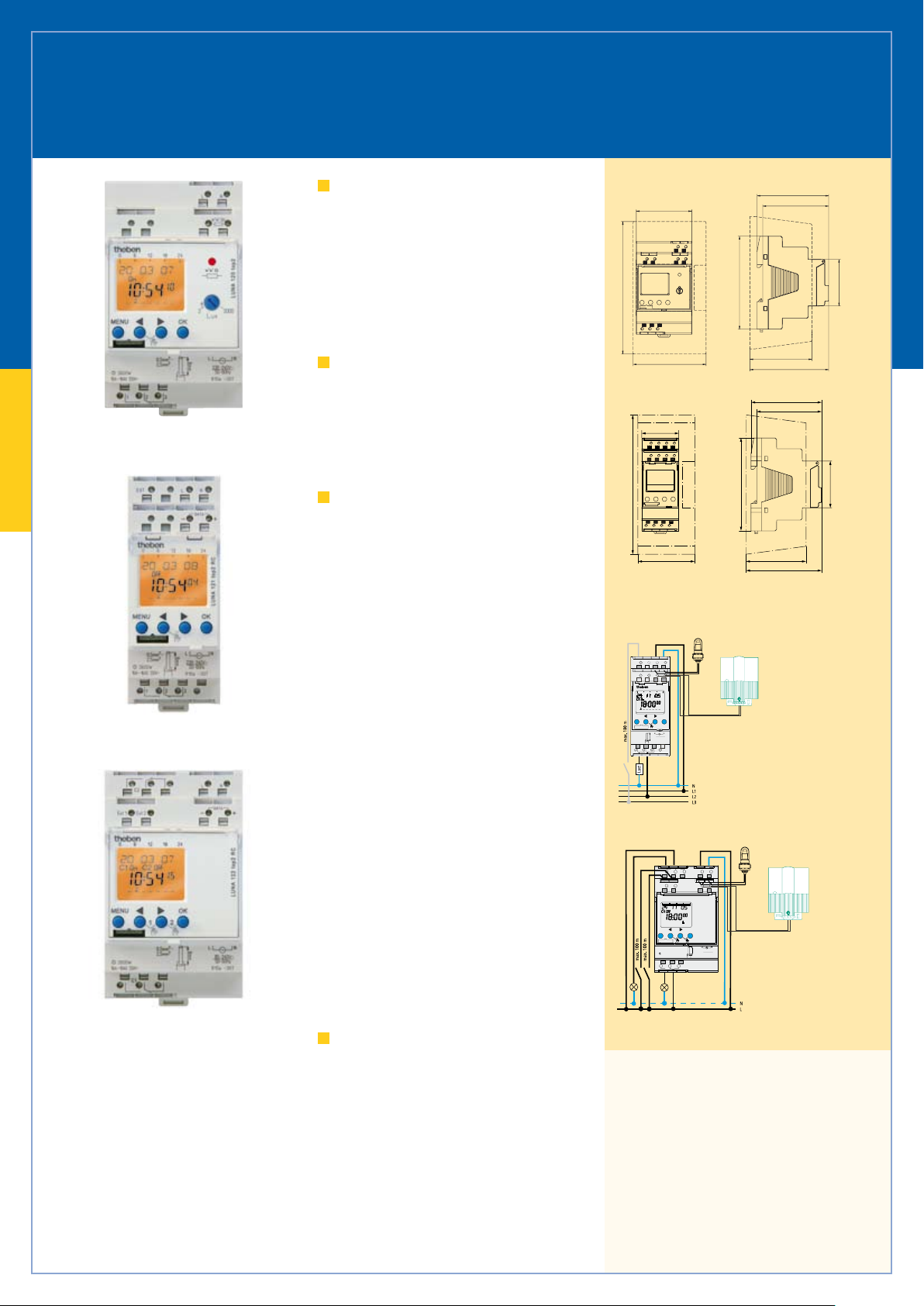

Interrupteurs crépusculaires LUNA 120 top2, LUNA 121 top2 RC et LUNA 122 top2 RC
THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - www.theben.fr
Commande de luminosité avec programme horaire
Fonctions communes
Plans d'encombrement selon la norme DIN 43 880 :
• Programme hebdomadaire
• Autonomie de 10 ans
• Écran LCD rétroéclairé
• Bornes à enfichage rapide
• Relais 16 A avec commutation au passage par zéro
• Programmation au moyen du logiciel OBELISK top2 ou
via la carte mémoire OBELISK top2 (non compris dans
la livraison)
• Bornes à ressort DuoFix pour chacun des 2 conducteurs (fils, torons, manchons d’extrémité) sur chaque
borne de raccordement
LUNA 120 top2
• Appareil de commande analogique de l'éclairage avec
minuterie hebdomadaire intégrée (1 canal)
LUNA 120/122 top2 RC
• Largeur : 54 mm (3 parties)
LUNA 120 top2
• Plage de luminosité : 2 à 2,000 Lux
• Temporisation de commutation MARCHE et ARRÊT :
0 à 59 min (num.)
• Diode rouge pour l'affichage non temporisé de l'état
de commutation
LUNA 121 top2 RC
Technique LUNA
• Appareil de commande numérique de l'éclairage avec
minuterie hebdomadaire intégrée (1 canal)
• Largeur : 35 mm (2 parties)
• Plage de luminosité numérique : 2 à 99,000 Lux
(num., séparément)
• Temporisation de commutation MARCHE et ARRÊT :
LUNA 121 top2 RC
0 à 59 min (num., séparément)
• Réglage de valeurs différentes pour la commutation
MARCHE et ARRÊT (valeurs de luminosité, temporisations)
Schémas de raccordement :
• Entrée externe pour interrupteur ou bouton-poussoir offrant
la possibilité de configurer plusieurs fonctions (MARCHE
en permanence, ARRÊT en permanence, horloge de temps
écoulé, fonction d'éclairage d'une cage d'escalier, etc.)
• Possibilité de raccorder jusqu'à 4 capteurs à un seul
appareil LUNA 121 top2 RC
LUNA 121 top2 RC
• Possibilité de raccorder jusqu'à 10 appareils LUNA 121
top2 RC à un seul capteur numérique
• Possibilité de programmer des valeurs de luminosité
différentes pour chaque jour de la semaine
• Préprogrammation à 15 Lux pour chaque jour
• Horaires ARRÊT programmables (comme l'interruption noc-
turne : 23.30 à 4h15) indépendamment de la luminosité
LUNA 120 top2 *antenne top2 RC-DCF
• Horaires MARCHE programmables (par exemple 13.30
à 14h30) indépendamment de la luminosité
• Faute de programmation des horaires de commutation, l'appareil LUNA 121 top2 RC fonctionne comme
un interrupteur crépusculaire/appareil de commande
de l'éclairage sans minuterie intégrée (aucun temps
d'activation du capteur nécessaire)
• 2 programmes spéciaux
– Programmation de valeurs de luminosité différentes
et d'horaires de commutation spécifiques par jour
– Possibilité de programmation de la plage de validité
des programmes spéciaux (par exemple, du
24.12.2007 au 6.01.2008)
LUNA 122 top2 RC
• Radiocommande DCF77 via une antenne externe
LUNA 122 top2 RC
LUNA 122 top2 RC *antenne top2 RC-DCF
• Caractéristiques identiques à LUNA 121 top2 RC
• Interrupteur crépusculaire à 2 canaux et appareil de com-
mande de l'éclairage à monter dans un tableau électrique
et garantissant une possibilité de réglage numérique,
avec minuterie intégrée à 2 canaux, programme annuel
simple et d'autres fonctions complémentaires
• 2 entrées de commande externes pour interrupteur
ou bouton-poussoir offrant la possibilité de configurer
plusieurs fonctions, notamment la fonction d'éclairage
d'une cage d'escalier
• Largeur : 54 mm (3 modules)
• 2 programmes spéciaux par canal
• Accessoires : kit de programmation OBELISK, carte
mémoire et antenne DCF
Version :
•
• Fixation par encliquetage sur rail profilé de 35 mm
•
•
• Montage sur tableau avec kit de montage (n° de réf. 907 0 001)
• Couvercle transparent, plombable
Boîtier normalisé selon la norme DIN 43 880
(DIN EN 50 022)
Protection contre les contacts directsconformément au
règlement de prévoyance contre les accidents BGV A2
Montage en saillie avec cache-bornes supplémentaire ;
plombable
Page 4
24 h ±1h
THEBEN Sarl - 32-38 Rue Bernard - ZI Les Vignes - 93012 BOBIGNY Cedex - tel. 01-49-15-97-00 - www.theben.fr
7 jrs DCF77 PC1 à 99 000 Lux
auto
Caractéristiques techniques : LUNA 120 top2 LUNA 121 top2 RC LUNA 122 top2 RC
Tension de service 220 à 240 V~ +10 %/-15 % 230 à 240 V~ +10 %/-15 % 100 à 240 V~ +10 %/-15 %
Fréquence 50 à 60 Hz 50 à 60 Hz 50 à 60 Hz
Consommation propre env. 3 VA env. 3 VA env. 3 VA
Plage de luminosité totale 2 à 2 000 Lux, 1 plage ana. 1 à 99 000 Lux, num. 1 à 99 000 Lux, num.
Valeur de luminosité prédéfinie – 15 Lux 15 Lux
Temporisation de commutation MARCHE/ARRÊT 0 à 59 min 0 à 59 min 0 à 59 min
Affichage de l’état de commutation (non temporisé) diode rouge sur l'écran LCD sur l'écran LCD
Affichage de l'état du canal sur l'écran LCD sur l'écran LCD sur l'écran LCD
Autonomie à 20 °C env. 10 ans env. 10 ans env. 10 ans
Base de temps à quartz à quartz/DCF à quartz/DCF
Précision à 20 °C
<_
± 0,5 s/jr
<_
± 0,5 s/jr
<_
± 0,5 s/jr
Intervalle minimal entre deux commutations 1 minute 1 minute 1 minute
Précision de commutation à la seconde près à la seconde près à la seconde près
Emplacements de mémoire (EEPROM) 54 84 84
Affichage écran LCD avec ligne de texte écran LCD avec ligne de texte écran LCD avec ligne de texte
Éléments de commande 4 touches à impulsion, 1 potentiomètre 4 touches à impulsion 4 touches à impulsion
Entrée externe « S », tension nom./lg de câble – 230 à 240 V~ / 100 m max. 230 à 240 V~ / 100 m max.
Contact inverseur (µ) inverseur (µ) 2 inverseurs (µ)
Sortie de commutation libre de potentiel
(pas pour TBTS) libre de potentiel (pas pour TBTS) libre de potentiel (pas pour TBTS)
Matériau des contacts Ag Sn O2 Ag Sn O2 Ag Sn O2
Puissance de commutation à 250 V~ cos = 1 16 A 16 A 16 A
Puissance de commutation à 250 V~ cos = 0.6 10 A 10 A 10 A
Puissance de commutation (tubes fluorescents) 10 AX 10 AX 10 AX
Puissance de commutation min. à 250 V~ 10 mA 10 mA 10 mA
Puissance de commutation min. à 12 Vcc 100 mA 100 mA 100 mA
Charge de lampe à incandescence / charge de lampe halogène 2600 Watt 2600 Watt 2600 Watt
Tubes fluo. ballast à faibles pertes
(non compensés/compensés en série) 2300 VA 2300 VA 2300 VA
Tubes fluo. ballast à faibles pertes (compensées en parallèle) 800 VA (80 µF) 800 VA (80 µF) 800 VA (80 µF)
Tubes fluo. ballast à faibles pertes couplage en duo) 2300 VA 2300 VA 2300 VA
Tubes fluo. ballast électronique 650 VA 650 VA 650 VA
Tubes fluorescents compacts – ballast électronique 22 x 7 W, 18 x 11 W, 16 x 15 W, 16 x 20 W, 14 x 23 W
Matériaux du boîtier et d'isolation Thermoplastiques auto-extinguibles résistant aux hautes températures
Température ambiante admise pour l'appareil de commande - 30ºC à 55ºC - 30 ºC à 55ºC - 30 ºC à 55ºC
Température ambiante admise pour le capteur - 40ºC à + 70ºC - 40 ºC à 70ºC - 40 ºC à 70ºC
Type de protection de l'appareil de commande selon EN 60529 IP 20 IP 20 IP 20
Type de protection du capteur en saillie selon EN 60529 IP 55 IP 55 IP 55
Type de protection du capteur encastré selon EN 60529 IP 65 IP 65 IP 65
Type de protection de l'appareil de commande en cas de montage conforme
Type de protection du capteur de luminosité en cas de montage approprié
Marquage
II II II
III III III
Technique LUNA
N° de référence de l'appareil avec capteur en saillie, numérique 120 0 100 121 0 100 122 0 100
N° de référence de l'appareil avec capteur encastré,
Accessoires :
kit OBELISK top et antenne RC, voir page 23
Cache-bornes pour montage en saillie,
N° de référence du capteur de luminosité en saillie,
N° de référence du capteur de luminosité encastré,
numérique 120 0 200 121 0 200 122 0 200
plombable 907 0 050 907 0 064 907 0 050
numérique 907 0 416 907 0 415 907 0 415
numérique 907 0 011 907 0 456 907 0 456
Loading...
