Datenblatt Haus- und Gebäudeautomation
DM 8-2 T KNX KNX
Artikel-Nr.: 4940285
DM 8-2 T KNX Artikel-Nr.: 4940285
Funktionsbeschreibung
■
8-fach Universaldimmaktor FIX2
■
Dimmbereich 0-100%
■
Zum Dimmen von Glühlampen, Niedervolt und Hochvolt-Halogenlampen,
dimmbare LED-Retrofitlampen
■
Auch zum Dimmen von dimmbaren Kompaktleuchtstofflampen durch
unterschiedliche Dimmkurven geeignet
■
Auch zum Ansteuern von Lüftern geeignet
■
LED Schaltzustandsanzeige für jeden Kanal
■
Manuelle Bedienung am Gerät
■
Dimmleistung: 200 W pro Kanal
■
Automatische Lasterkennung (deaktivierbar)
■
Für R-, L- und C-Lasten
Technische Daten
Betriebsspannung KNX Busspannung, ≤17,5 mA
Betriebsspannung 230 – 240 V AC
Frequenz 50 – 60 Hz
Stand-by Leistung <1 W
Breite 8 TE
Montageart DIN-Schiene
Anschlussart Schraubklemmen | Busanschluss: KNX Busklemme
Max. Leitungsquerschnitt
Anzahl Kanäle 8
Lampenarten
Glüh-/Halogenlampenlast 200 W
LED-Lampe Phasenabschnitt (RC-mode): 200 W
Kompaktleuchtstofflampen Phasenabschnitt (RC-mode): 200 W
Schaltleistung min. 2 W
Max. Leitungslänge 100 m
Umgebungstemperatur -5 °C … +45 °C
Schutzart IP 20
Schutzklasse II nach EN 60 669
Massiv: 0,5 mm² (Ø 0,8) bis 4 mm² | Litze mit Aderendhülse: 0,5 mm² bis 2,5
mm²
Glühlampen, Niedervolt- und Hochvolt-Halogenlampen, dimmbare
Kompaktleuchtstofflampen und LED
Anschlussbilder
Technische Änderungen und Druckfehler vorbehalten
weitere Informationen unter:
www.theben.de/produkt/4940285
23.06.2016
Seite 1 von 2
Datenblatt Haus- und Gebäudeautomation
DM 8-2 T KNX KNX
Artikel-Nr.: 4940285

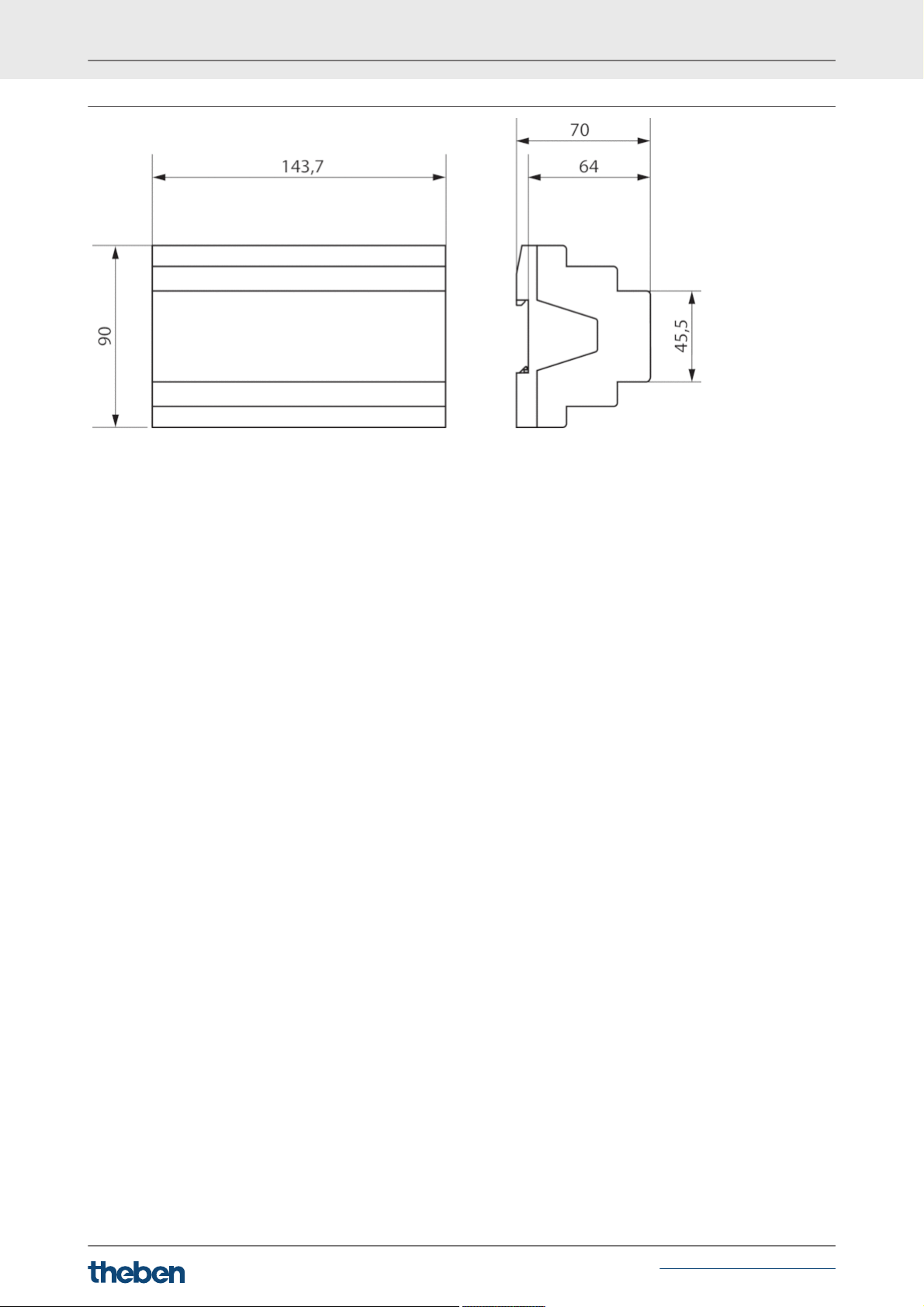

Maßbilder
Technische Änderungen und Druckfehler vorbehalten
weitere Informationen unter:
www.theben.de/produkt/4940285
23.06.2016
Seite 2 von 2
