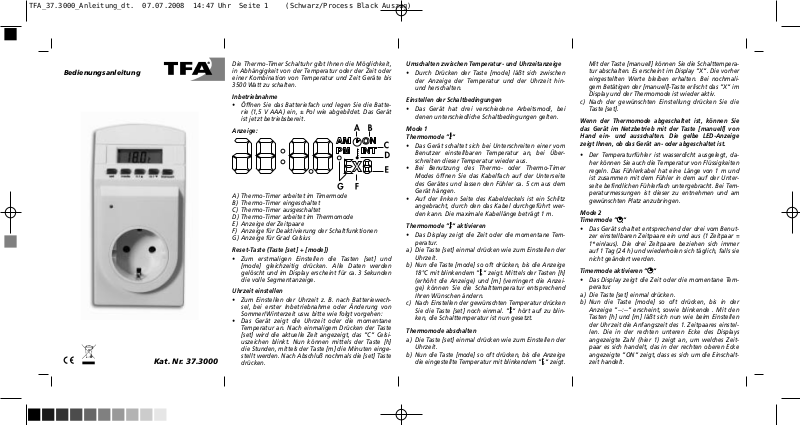

Die Thermo-Timer Schaltuhr gibt Ihnen die Möglichkeit,
in Abhängigkeit von der Temperatur oder der Zeit oder
einer Kombination von Temperatur und Zeit Geräte bis
3500 Watt zu schalten.
Inbetriebnahme
• Öffnen Sie das Batteriefach und legen Sie die Batterie (1,5 V AAA) ein, ± Pol wie abgebildet. Das Gerät
ist jetzt betriebsbereit.
Anzeige:
A) Thermo-Timer arbeitet im Timermode
B) Thermo-Timer eingeschaltet
C) Thermo-Timer ausgeschaltet
D) Thermo-Timer arbeitet im Thermomode
E) Anzeige der Zeitpaare
F) Anzeige für Deaktivierung der Schaltfunktionen
G) Anzeige für Grad Celsius
Reset-Taste (Taste [set] + [mode])
• Zum erstmaligen Einstellen die Tasten [set] und
[mode] gleichzeitig drücken. Alle Daten werden
gelöscht und im Display erscheint für ca. 3 Sekunden
die volle Segmentanzeige.
Uhrzeit einstellen
• Zum Einstellen der Uhrzeit z. B. nach Batteriewechsel, bei erster Inbetriebnahme oder Änderung von
Sommer/Winterzeit usw. bitte wie folgt vorgehen:
• Das Gerät zeigt die Uhrzeit oder die momentane
Temperatur an. Nach einmaligem Drücken der Taste
[set] wird die aktuelle Zeit angezeigt, das ”C” Celsiuszeichen blinkt. Nun können mittels der Taste [h]
die Stunden, mittels der Taste [m] die Minuten eingestellt werden. Nach Abschluß nochmals die [set] Taste
drücken.
Kat. Nr. 37.3000
Bedienungsanleitung
Umschalten zwischen Temperatur- und Uhrzeitanzeige
• Durch Drücken der Taste [mode] läßt sich zwischen
der Anzeige der Temperatur und der Uhrzeit hinund herschalten.
Einstellen der Schaltbedingungen
• Das Gerät hat drei verschiedene Arbeitsmodi, bei
denen unterschiedliche Schaltbedingungen gelten.
Mode 1
Thermomode ” “
• Das Gerät schaltet sich bei Unterschreiten einer vom
Benutzer einstellbaren Temperatur an, bei Überschreiten dieser Temperatur wieder aus.
• Bei Benutzung des Thermo- oder Thermo-Timer
Modes öffnen Sie das Kabelfach auf der Unterseite
des Gerätes und lassen den Fühler ca. 5 cm aus dem
Gerät hängen.
• Auf der linken Seite des Kabeldeckels ist ein Schlitz
angebracht, durch den das Kabel durchgeführt werden kann. Die maximale Kabellänge beträgt 1 m.
Thermomode ” “ aktivieren
• Das Display zeigt die Zeit oder die momentane Temperatur.
a) Die Taste [set] einmal drücken wie zum Einstellen der
Uhrzeit.
b) Nun die Taste [mode] so oft drücken, bis die Anzeige
18°C mit blinkendem ” “ zeigt. Mittels der Tasten [h]
(erhöht die Anzeige) und [m] (verringert die Anzeige) können Sie die Schalttemperatur entsprechend
Ihren Wünschen ändern.
c) Nach Einstellen der gewünschten Temperatur drücken
Sie die Taste [set] noch einmal. ” “ hört auf zu blinken, die Schalttemperatur ist nun gesetzt.
Thermomode abschalten
a) Die Taste [set] einmal drücken wie zum Einstellen der
Uhrzeit.
b) Nun die Taste [mode] so oft drücken, bis die Anzeige
die eingestellte Temperatur mit blinkendem ” “ zeigt.
Mit der Taste [manuell] können Sie die Schalttemperatur abschalten. Es erscheint im Display ”X“. Die vorher
eingestellten Werte bleiben erhalten. Bei nochmaligem Betätigen der [manuell]-Taste erlischt das ”X“ im
Display und der Thermomode ist wieder aktiv.
c) Nach der gewünschten Einstellung drücken Sie die
Taste [set].
Wenn der Thermomode abgeschaltet ist, können Sie
das Gerät im Netzbetrieb mit der Taste [manuell] von
Hand ein- und ausschalten. Die gelbe LED-Anzeige
zeigt Ihnen, ob das Gerät an- oder abgeschaltet ist.
• Der Temperaturfühler ist wasserdicht ausgelegt, daher können Sie auch die Temperatur von Flüssigkeiten
regeln. Das Fühlerkabel hat eine Länge von 1 m und
ist zusammen mit dem Fühler in dem auf der Unterseite befindlichen Fühlerfach untergebracht. Bei Temperaturmessungen ist dieser zu entnehmen und am
gewünschten Platz anzubringen.
Mode 2
Timermode ” “
• Das Gerät schaltet entsprechend der drei vom Benutzer einsteIlbaren Zeitpaare ein und aus (1 Zeitpaar =
1*ein/aus). Die drei Zeitpaare beziehen sich immer
auf 1 Tag (24 h) und wiederholen sich täglich, falls sie
nicht geändert werden.
Timermode aktivieren ” “
• Das Display zeigt die Zeit oder die momentane Temperatur.
a) Die Taste [set] einmal drücken.
b) Nun die Taste [mode] so oft drücken, bis in der
Anzeige ”--:--” erscheint, sowie blinkende . Mit den
Tasten [h] und [m] läßt sich nun wie beim Einstellen
der Uhrzeit die Anfangszeit des 1. Zeitpaares einstellen. Die in der rechten unteren Ecke des Displays
angezeigte Zahl (hier 1) zeigt an, um welches Zeitpaar es sich handelt, das in der rechten oberen Ecke
angezeigte ”ON” zeigt, dass es sich um die Einschaltzeit handelt.
TFA_37.3000_Anleitung_dt. 07.07.2008 14:47 Uhr Seite 1 (Schwarz/Process Black Auszug)
c) Nun die Taste [set] einmal drücken. Die Anzeige zeigt
”--:--” und in der rechten oberen Ecke erscheint das
Zeichen ”INT” (interrupt = unterbrechen). Mit den
Tasten [h] und [m] kann nun die Ausschaltzeit des
ersten Zeitpaares programmiert werden. Das Gerät
schaltet entsprechend der Programmierung mit Erreichen der jeweiligen Schaltpunkte.
d) Durch weiteres Drücken der Taste [set] und Wieder-
holen des unter b) und c) beschriebenen Ablaufes
kann nun noch das zweite und dritte Zeitpaar programmiert werden. In den normalen Anzeigemode
gelangt man durch nochmaliges Drücken der [set]Taste. Falls nur 1 Zeitpaar einprogrammiert werden
soll, können Sie durch wiederholtes Drücken der
[set]-Taste ohne Eingabe die folgenden Zeitpaare
übergehen.
Timermode abschalten
a) Die Taste [set] einmal drücken.
b) Nun die Taste [mode] so oft drücken, bis die Anzeige
die Einschaltzeit des ersten Zeitpaares sowie blinkende, ”ON” und ”1” zeigt. Mit der Taste [manuell] können Sie nun die Einschaltzeit des ersten Zeitpaares
abschalten. Es erscheint im Display zusätzlich ”X”.
Die vorher eingestellten Werte bleiben erhalten. Bei
nochmaligem Betätigen der Taste [manuell] erlischt
das ”X” im Display und die Einschaltzeit des ersten
Zeitpaares ist wieder aktiv.
c) Nach der gewünschten Einstellung drücken Sie die
Taste [set]. Es erscheint die Ausschaltzeit des ersten
Zeitpaares sowie blinkende, ”INT” und ”1”. Mit der
Taste [manuell] können Sie wie unter Punkt b) beschrieben, die Ausschaltzeit des ersten Zeitpaares
deaktivieren und aktivieren.
d) Durch weiteres Drücken der Taste [set] und Wieder-
holen des unter b) und c) beschriebenen Ablaufes
kann nun das zweite und dritte Zeitpaar deaktiviert
und aktiviert werden. In den normalen Anzeigemode
gelangt man durch erneutes Drücken der [set]-Taste.
Durch Betätigen der Taste [manuell] können Sie das Gerät
im Netzbetrieb jederzeit von Hand ein- und ausschalten.
Mode 3
Thermo-Timer Mode ” “ ” “
•
Dieser Mode stellt eine Verknüpfung der Temperatur
(Thermomode) mit der Zeit (Timermode) dar. Das Gerät
schaltet, wenn während der eingestellten Zeit die programmierte Temperatur unterschritten wird. Sie haben
die Möglichkeit, 3 Zeitpaare mit 3 unterschiedlichen
Schalttemperaturen zu programmieren.
Bitte beachten Sie, dass beim ”Thermo-Timer Mode” der
Thermo-Timer nach dessen Programmierung nicht sofort
einsatzfähig ist. Der ”Thermo-Timer Mode” ist erst aktiviert,
wenn er in das nächste eingestellte Zeitpaar hineinläuft.
Thermo-Timer Mode aktivieren ” “ ” “
•
Das Display zeigt die Zeit oder die momentane Temperatur.
a) Die Taste [set] einmal drücken.
b) Nun die Taste [mode] so oft drücken, bis in der Anzei-
ge ”--:--” erscheint, sowie blinkende ” “und stehen-
des ” “. Jetzt wird die Einschaltzeit des Zeitpaares 1,
wie unter Timermode beschrieben, eingestellt.
c) Drücken Sie nun die [set]-Taste. Die Anzeige zeigt
”18.0 °C“, stehende ” “ sowie blinkendes ” “. Nun
können Sie, wie unter Thermomode beschrieben, die
zum Zeitpaar 1 gehörende Temperatur einstellen.
d) Nun drücken Sie die Taste [set]. Im Display erscheint
”--:--”, sowie blinkende ” “ und stehendes ” “. Jetzt
wird die Ausschaltzeit des Zeitpaares 1, wie unter
Timermode beschrieben, eingestellt.
e) Drücken Sie wieder die [set]-Taste und wiederholen
Sie die unter b) und d) beschriebenen Vorgänge für
die 2 anderen Zeitpaare.
f) Nach Abschluß der Programmierung führt die [set]-
Taste wieder zurück zur Normalanzeige.
Thermo-Timer Mode abschalten
a) Die Taste [set] einmal drücken.
b) Nun die Taste [mode] so oft drücken, bis in der
Anzeige die Einschaltzeit des ersten Zeitpaares sowie
blinkende ” “, stehendes ” “, ”ON” und ”1”
erscheint. Mit der Taste [manuell] können Sie nun die
Einschaltzeit des ersten Zeitpaares abschalten. Es
erscheint im Display zusätzlich ”X”.
c) Drücken Sie nun die Taste [set]. Im Display erscheint
die eingestellte Temperatur, blinkendes ” “, stehende ” “ und ”1”. Mit der Taste [manuell] können Sie
nun die Schalttemperatur abschalten. Es erscheint im
Display ”X”.
d) Nun drücken Sie die Taste [set] ein weiteres Mal. Im
Display erscheint blinkende ” “, stehendes ” “,
”INT” und ”1”. Mit der Taste [manuell] können Sie
nun die Ausschaltzeit des ersten Zeitpaares deaktivieren. Es erscheint im Display "X".
e) Drücken Sie wieder die Taste [set] und wiederholen
Sie die unter a) bis d) beschriebenen Vorgänge für
die zwei anderen Speichermöglichkeiten.
f) Zum Aktivieren der einzelnen Schaltfunktionen wie-
derholen Sie die Schritte a) bis e). Das ”X” im Display
erlischt. Damit sind die einzelnen Funktionen wieder
aktiv.
Wenn das Temperatur-Zeitpaar abgeschaltet ist, können
Sie mit der Taste [manuell] den Thermo-Timer von Hand
ein- und ausschalten.
• Wenn Sie einzelne Werte nicht verändern wollen,
können Sie diese durch Drücken von {set] überspringen.
VORSICHT!
• An einem Pol der Steckdose kann, auch wenn die Kontrolllampe nicht leuchtet, Spannung anliegen.
• NICHT hintereinander stecken.
• Spannungsfrei nur bei gezogenem Stecker
• Bitte entsorgen Sie Altgeräte und leere Batterien
nicht über den Hausmüll. Geben Sie diese bitte zur
umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder
lokaler Bestimmungen ab.
Technische Daten
Temperaturmessbereich: 0° ... 40 °C
Temperaturkontrollbereich: 0° ... 40 °C
Max. Messfehler: ± 1 °C
Auflösung: 0,1 °C
Schaltleistung: bis 3500 W
(230 V ~ / 16 A)
Batterie: 1,5 V Microzelle
