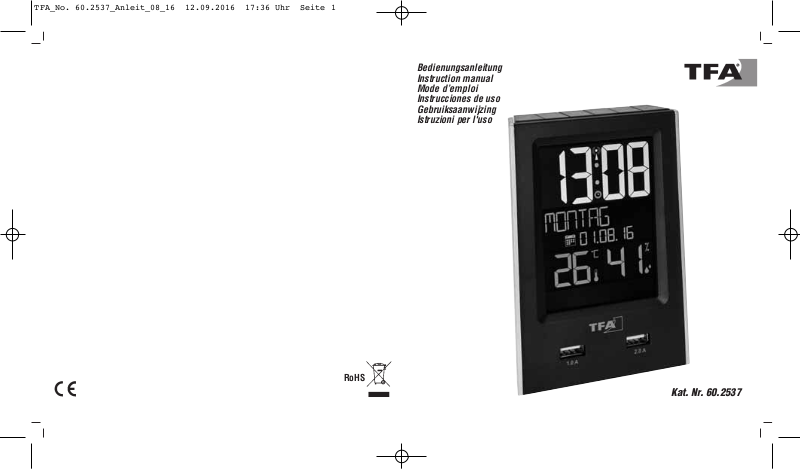

TFA DOSTMANN TFA 60253701 Instructions [de]
Bedienungsanleitung
Instruction manual
Mode d’emploi
Instrucciones de uso
Gebruiksaanwijzing
Istruzioni per l'uso
Kat. Nr. 60.2537
RoHS
TFA_No. 60.2537_Anleit_08_16 12.09.2016 17:36 Uhr Seite 1
32
C 1
C 2
A 2
A 3
A 6
A 9
A 8
A 7
A 1
A 5
A 4
B 1 B 2 B 3 B 4 B 5 B 6
Fig. 1 Fig. 2
TFA_No. 60.2537_Anleit_08_16 12.09.2016 17:36 Uhr Seite 2
54
CHARGE-IT – Funkwecker mit USB Ladefunktion
Vielen Dank, dass Sie sich für diesen Funkwecker aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen,
erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten
Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerä-
tes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Anleitung gut auf!
2. Lieferumfang
• Funkwecker
• Netzadapter
• Ladekabel mit Micro USB Anschluss und Lightning Adapter
• Bedienungsanleitung
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick
• Funkuhr mit Datum und ausgeschriebenem Wochentag (6 Sprachen)
• Ladefunktion für Mobilgeräte über zwei USB Ports (1 A/2A), inkl. Micro USB Ladekabel mit Lightning Adapter
• Drei verschiedene Weckfunktionen (einfach, Werktags, Wochenende)
• Snooze-Dauer individuell einstellbar
• Timer für Kurzschlaf-Funktion
• Innentemperatur und Luftfeuchtigkeit
• Farbdisplay mit zwei Helligkeitsstufen
• Rutschfester Stand durch 4 Gummipads
4. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden
Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
Fig. 3
C 4
C 5 C 3
TFA_No. 60.2537_Anleit_08_16 12.09.2016 17:36 Uhr Seite 3
76
CHARGE-IT – Funkwecker mit USB Ladefunktion
Vorsicht!
Lebensgefahr durch Stromschlag!
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose mit einer Netzspannung von 230 V an!
• Die Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein.
• Das Gerät und der Netzstecker dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen. Nur
für den Betrieb in trockenen Innenräumen geeignet.
• Benutzen Sie das Gerät nicht, wenn Gehäuse oder Netzstecker beschädigt sind.
• Bewahren Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern) auf, die mögliche
Gefahren im Umgang mit elektrischen Geräten nicht richtig einschätzen können.
• Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt oder das Gerät für
längere Zeit nicht benutzt wird.
• Verwenden Sie ausschließlich den mitgelieferten Netzstecker.
• Verbinden Sie erst das Kabel mit dem Gerät und stecken Sie dann den Netzstecker in die Steckdose.
• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.
• Verlegen Sie das Netzkabel so, dass es nicht mit scharfkantigen oder heißen Gegenständen in
Berührung kommt.
Vorsicht!
Verletzungsgefahr!
• Bewahren Sie die Batterien und das Gerät außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden,
sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
CHARGE-IT – Funkwecker mit USB Ladefunktion
• Vor Feuchtigkeit schützen.
• Wenden Sie beim Anschluss von USB Steckern keine Gewalt an. Ein USB Stecker passt nur in
einer Orientierung in den USB Port.
5. Bestandteile (Fig. 1+2)
A: Display:
A 1: Uhrzeit A 2: AM/PM
A 3: Alarmsymbol A 4: Funkuhrsymbol
A 5: Sommerzeit-Symbol A 6: Datum und Wochentag
A 7: Batteriesymbol A 8: Innentemperatur und Luftfeuchtigkeit
A 9: Ladestatus Port 1+2
B: Tasten:
B 1: + Taste B 2: - Taste
B 3: ALARM Taste B 4: NAP Taste
B 5: SET / RCC Taste B 6: SNOOZE/LIGHT Taste
C: Gehäuse:
C 1: USB Port 1 (1.0 Amp) C 2: USB Port 2 (2.0 Amp)
C 3: Batteriefach C 4: Kabelhalterung
C 5: Netzadapteranschluss
6. Inbetriebnahme
• Ziehen Sie die Schutzfolie vom Display.
• Schließen Sie den Wecker mit dem beigefügtem Netzstecker an. Stecken Sie den Anschlussstecker in den Anschluss und schließen Sie das Gerät mit dem Netzstecker am Stromnetz an.
Wichtig! Stellen Sie sicher, dass Ihre Netzspannung nicht mehr als 230 V beträgt! Andere Netzspannungen können zur Beschädigung des Gerätes führen.
• Ein kurzer Signalton ertönt und alle Segmente werden kurz angezeigt.
• Die Innentemperatur und Luftfeuchtigkeit erscheinen auf dem Display.
6.1 Empfang des Funkuhrsignals
• Drücken Sie die SET / RCC Taste. Die Uhr versucht nun, das Funkuhrsignal zu empfangen und das
DCF-Funkempfangszeichen blinkt. Die Hintergrundbeleuchtung ist ausgeschaltet.
TFA_No. 60.2537_Anleit_08_16 12.09.2016 17:36 Uhr Seite 4
98
CHARGE-IT – Funkwecker mit USB Ladefunktion
• Wenn der Zeitcode nach 3-10 Minuten empfangen wurde, geht die Hintergrundbeleuchtung wieder an. Die funkgesteuerte Zeit, das DCF-Funkempfangszeichen, das Datum und der Wochentag
werden ständig im Display angezeigt.
• Der DCF-Funkempfang findet täglich um 1:00 und 2:00 morgens statt. Ist auch der Funkempfang
um 2:00 Uhr nicht erfolgreich, so finden bis 5:00 Uhr früh weitere Funkempfangsversuche statt.
• Es gibt drei verschiedene Empfangssymbole:
blinkt – Empfang aktiv
bleibt stehen – Empfang erfolgreich
kein Symbol – kein Empfang
• Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz,
etc.), kann die Zeit auch manuell eingestellt werden.
• Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe Manuelle Einstellungen).
6.1.1 Empfang der Funkzeit
Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen
Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in
einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main
durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre
Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Während der Sommerzeit erscheint das
Symbol im Display. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine
Probleme auftauchen.
Bitte beachten Sie folgende Hinweise:
• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten
wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer.
In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen
das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten
Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und
Abweichungen unter 1 Sekunde zu halten.
CHARGE-IT – Funkwecker mit USB Ladefunktion
6.2 Einlegen der Batterien
• Die Batterien fungieren im Falle eines Stromausfalls als Backup-Batterien.
• Für eine dauerhafte Hintergrundbeleuchtung, die Nutzung der Ladefunktion und um die Leistungsdauer der Batterien zu verlängern, verwenden Sie bitte den mitgelieferten Netzstecker.
• Öffnen Sie das Batteriefach auf der Rückseite.
• Legen Sie zwei neue Batterien 1,5 V AAA in das Batteriefach. Achten Sie auf die richtige Polarität
beim Einlegen der Batterien.
• Schließen Sie das Batteriefach wieder.
6.3 Hintergrundbeleuchtung
• Achtung: Die Hintergrundbeleuchtung im Dauerbetrieb funktioniert nur mit Netzstecker.
• Drücken Sie die SNOOZE/LIGHT Taste einmal, um die Hintergrundbeleuchtung zu dimmen.
• Drücken Sie die SNOOZE/LIGHT noch einmal, um die Hintergrundbeleuchtung auszuschalten.
• Zum kurzzeitigen Aktivieren der Hintergrundbeleuchtung drücken Sie eine beliebige Taste (nur im
Batteriebetrieb oder wenn die dauerhafte Hintergrundbeleuchtung deaktiviert wurde).
7. Bedienung
• Das Gerät verlässt automatisch den Einstellmodus, wenn für längere Zeit keine Taste gedrückt
wird.
• Drücken Sie die SNOOZE/LIGHT Taste im Einstellmodus, um in den Normalmodus zurückzukehren.
• Halten Sie die + oder - Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.
7.1 Manuelle Einstellungen
• Halten Sie die SET / RCC Taste im Normalmodus für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen:
• BEEP erscheint und ON (Voreinstellung) blinkt im Display.
• Mit der + oder - Taste können Sie die Tastentöne deaktivieren (OFF) und wieder aktivieren.
• Drücken Sie die SET / RCC Taste noch einmal und Sie können nun nacheinander den DCF
Empfang (Voreinstellung RCC: ON), die Zeitzone (Voreinstellung TIME ZONE: 0H), das 12- oder
24-Stunden-Zeitsystem (Voreinstellung FORMAT: 24H), die Stunden (HOUR), die Minuten (MINUTES), das Jahr (YEAR), den Monat (MONTH), den Tag (DAY), die Temperatureinheit (Voreinstellung TEMP: °C), die Dauer der Snooze-Funktion (Voreinstellung SNOOZE: 10min) und die Spracheinstellung für die Wochentage (Voreinstellung: GERMAN) ansteuern und mit der + oder - Taste
einstellen.
TFA_No. 60.2537_Anleit_08_16 12.09.2016 17:36 Uhr Seite 5
1110
CHARGE-IT – Funkwecker mit USB Ladefunktion
• Bestätigen Sie die Eingabe mit der SET / RCC Taste.
• Bei erfolgreichem Empfang des DCF-Funksignals und bei aktiviertem Empfang wird die manuell
eingestellte Zeit überschrieben.
7.1.1 DCF-Funkempfang
• Standardgemäß ist der DCF-Empfang aktiviert (RCC ON) und nach erfolgreichem Empfang des
DCF-Funksignals ist keine manuelle Einstellung erforderlich.
• Drücken Sie im Einstellungsmodus die + oder - Taste, wenn Sie den DCF-Funkempfang deaktivieren wollen (RCC OFF).
7.1.2 Einstellung der Zeitzone
• Im Einstellungsmodus können Sie mit der + oder - Taste die Zeitzonenkorrektur (+12/-12) vornehmen.
• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Funksignal empfangen werden kann, die
Zeitzone sich aber von der funkgesteuerten Zeit unterscheidet (z.B. +1 = eine Stunde später).
7.1.3 Einstellung des 24- oder 12- Stunden-Formats
• Im Einstellungsmodus können Sie mit der + oder - Taste zwischen dem 24 Stunden oder 12 Stunden-Format auswählen.
• Im 12-h-Format erscheint AM (vormittags) und PM (nachmittags) auf dem Display.
• Im 12-h-Format erscheint Monat / Tag / Jahr als Datumsformat auf dem Display.
7.1.4 Einstellung der Schlummerfunktion
• Im Einstellungsmodus können Sie die Dauer der Weckzeitunterbrechung einstellen.
• Stellen Sie mit der + oder - Taste in 5er-Schritten die gewünschte Zeitdauer (5 bis 120 Minuten)
ein.
7.1.5 Einstellung der Sprachauswahl für den Wochentag
• Im Einstellungsmodus können Sie die Sprache für den Wochentag auswählen.
• Drücken Sie die + oder - Taste.
• Im Display erscheint: Deutsch - GERMAN, Englisch - ENGLISH, Französisch - FRENCH, Spanisch
– SPANISH, Italienisch - ITALIAN und Niederländisch – DUTCH.
CHARGE-IT – Funkwecker mit USB Ladefunktion
7.2 Einstellung der Alarmzeit
• Drücken Sie die ALARM Taste im Normalmodus.
• ALARM und 6:30 Uhr (Voreinstellung) oder die zuletzt eingestellte Alarmzeit erscheint auf dem
Display.
• Halten Sie die ALARM Taste für 3 Sekunden gedrückt.
• Das Alarmsymbol erscheint und die Stundenanzeige fängt an zu blinken.
• Sie können mit der + oder - Taste die Stunden einstellen.
• Drücken Sie die ALARM Taste noch einmal und Sie können nun die Minuten mit der + oder - Taste
einstellen.
• Drücken Sie die ALARM Taste noch einmal und TYPE erscheint im Display.
• Drücken Sie die ALARM Taste noch einmal. Die Voreinstellung (SINGLE) oder der zuletzt eingestellte Weckmodus erscheint auf dem Display.
• Bestätigen Sie mit der ALARM Taste oder stellen Sie mit der + oder - Taste den gewünschten
Weckmodus (SINGLE, MON-FRI oder WEEKEND) ein.
• Drücken Sie die ALARM Taste, um in den Normalmodus zurückzukehren.
• Im Display erscheint das entsprechende Alarmsymbol neben der aktuellen Uhrzeit. Die Alarmfunktion ist aktiviert.
• Wenn die eingestellte Weckzeit erreicht ist, beginnt der Wecker zu klingeln.
• Das Alarmsymbol blinkt auf dem Display.
• Drücken Sie auf eine beliebige Taste (außer SNOOZE/LIGHT) und der Alarm wird beendet.
• Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Alarmton automatisch nach
zwei Minuten aus und aktiviert sich erneut zur gleichen Weckzeit wieder.
• Das Alarmsymbol bleibt im Display stehen.
• Wenn der Wecker klingelt, drücken Sie die SNOOZE/LIGHT Taste, um die Snooze-Funktion zu aktivieren.
• SNOOZE und 10 Minuten (Voreinstellung) oder die zuletzt eingestellte Dauer der Weckzeitunterbrechung erscheinen auf dem Display.
• Der Alarm wird für die angegebene Dauer unterbrochen und die Zeitanzeige zählt im Sekundentakt
rückwärts bis zum erneuten Wecken.
TFA_No. 60.2537_Anleit_08_16 12.09.2016 17:36 Uhr Seite 6
1312
CHARGE-IT – Funkwecker mit USB Ladefunktion
• Drücken Sie auf eine beliebige Taste (außer SNOOZE/LIGHT) und die Snooze-Funktion wird been-
det.
• Zum Aktivieren und Deaktivieren der Alarmfunktion, drücken Sie die ALARM Taste im Normalmo-
dus.
• Im Display erscheint die eingestellte Alarmzeit und ALARM.
• Drücken Sie nochmals die ALARM Taste. Das Alarmsymbol erscheint oder verschwindet.
7.3 Einstellung des Timers für die Kurzschlaf-Funktion
• Halten Sie die NAP Taste im Normalmodus für drei Sekunden gedrückt, um in den Einstellmodus
zu gelangen
• NAP und 10 Minuten (Voreinstellung) oder die zuletzt eingestellte Kurzschlaf-Dauer blinkt.
• Stellen Sie mit der + oder - Taste in 5er-Schritten die gewünschte Zeitdauer (5 bis 120 Minuten)
ein.
• Bestätigen Sie die Eingabe mit der NAP Taste.
• Mit Bestätigen der Eingabe ist die Kurzschlaf-Funktion sofort aktiviert und die Zeitanzeige zählt im
Sekundentakt rückwärts bis zum Wecken.
• Sind die eingestellten Minuten abgelaufen, beginnt der Wecker zu klingeln.
• NAP 00m 00 blinkt auf dem Display.
• Drücken Sie auf eine beliebige Taste und die Kurzschlaf-Funktion ist beendet.
• Drücken Sie die NAP Taste im Normalmodus, um die Kurzschlaf-Funktion mit der voreingestellten
Zeit zu aktivieren.
8. Ladefunktion
• ACHTUNG: Die Ladefunktion funktioniert nur mit Netzstecker.
• Stecken Sie das USB Kabel in einen der beiden USB Ports des Weckers und verbinden Sie das
andere Ende mit Ihrem Mobilgerät (Kompatibel mit allen Geräten mit Micro USB-Anschluss und
Lightning-Anschluss). Stellen Sie sicher, dass die Ladestärke (1 Amp/2 Amp) für Ihr mobiles
Gerät geeignet ist.
• Bei erfolgreichem Anschluss erscheint im Display kurz HELLO und die Ladefunktion beginnt.
• Je nachdem welchen USB Port sie gewählt haben, wird ein Batteriesymbol neben dem Symbol
USB 1 oder USB 2 angezeigt und das Ladesymbol blinkt.
• Wenn das mobile Gerät vollständig geladen wurde, wird das Ladesymbol ausgefüllt dargestellt.
(Bei manchen Geräten verschwindet das Ladesymbol).
CHARGE-IT – Funkwecker mit USB Ladefunktion
9. Pflege und Wartung
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
9.1 Batteriewechsel
• Sobald das Batteriesymbol erscheint, wechseln Sie bitte die Batterien.
• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AAA polrichtig ein.
• Schließen Sie das Batteriefach wieder.
10. Fehlerbeseitigung
Problem Fehlerbeseitigung
Keine Anzeige Netzbetrieb:
➜ Gerät mit Netzteil anschließen
➜ Hintergrundbeleuchtung mit SNOOZE/LIGHT Taste aktivieren
➜ Netzteil überprüfen
Batteriebetrieb:
➜ Batterien polrichtig einlegen
➜ Hintergrundbeleuchtung kurzzeitig aktivieren mit beliebiger Taste
➜ Batterien wechseln
Kein DCF Empfang ➜ SET/RCC Taste im Normalmodus drücken
➜ Empfangsversuch in der Nacht abwarten
➜ Standortwechsel (Störfaktoren!)
➜ Neuinbetriebnahme gemäß Betriebsanleitung starten
➜ Uhrzeit manuell einstellen
Unkorrekte Anzeige ➜ Batterien wechseln
Keine Ladefunktion ➜ Gerät mit Netzteil anschließen
➜ Anschluss USB Port überprüfen
➜ RCC Empfangsversuch abwarten
TFA_No. 60.2537_Anleit_08_16 12.09.2016 17:36 Uhr Seite 7
1514
CHARGE-IT – Funkwecker mit USB Ladefunktion
Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den
Händler, bei dem Sie das Produkt gekauft haben.
11. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die
recycelt und wiederverwendet werden können.
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur
umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß
nationaler oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber,
Pb=Blei
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und
Elektronik-Altgeräten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.
12. Technische Daten
Messbereich Temperatur 0…..+50°C (32…+122 °F)
Messbereich Luftfeuchtigkeit 1 %rH...99 %rH
Spannungsversorgung Batterien 2 x 1,5 V AAA (nicht inklusive)
Netzstecker 230 V AC / 5.0 V DC (3.5A)
Ladeausgang 2x USB Port Typ A
Ausgangsspannung #1 5V/DC max. 1.0 A
#2 5V/DC max. 2.0 A
Gehäusemaße 95 x 61 x 133 mm
Gewicht 176 g (nur das Gerät)
CHARGE-IT – Funkwecker mit USB Ladefunktion
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die
technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der
Artikel-Nummer auf unserer Homepage.
EU-Konformitätserklärung
Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 60.2537 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
www.tfa-dostmann.de
E-Mail: info@tfa-dostmann.de
TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 08/16
TFA_No. 60.2537_Anleit_08_16 12.09.2016 17:36 Uhr Seite 8
1716
CHARGE-IT – Radio-controlled alarm clock with USB charging function
Thank you for choosing this instrument from TFA.
1. Before you use this product
• Please make sure you read the instruction manual carefully.
This information will help you to familiarize yourself with your new device, to learn all of its functions and parts, to find out important details about its first use and how to operate it and to get
advice in the event of a malfunction.
• Following and respecting the instructions in your manual will prevent damage to your instru-
ment and loss of your statutory rights arising from defects due to incorrect use.
• We shall not be liable for any damage occurring as a result of non following of these instructions.
• Please take particular note of the safety advice!
• Please keep this instruction manual safe for future reference.
2. Delivery contents
• Radio-controlled alarm clock
• Power adaptor
• Micro USB charging cable with Lightning adapter
• Instruction manual
3. Range of application and all the benefits of your new instrument at a glance
• Radio-controlled clock with date and weekday written in full letters ( 6 languages)
• Charging function for mobile devices via two USB ports (1A/2A), Micro USB charging cable with
Lightning adapter included
• Three different alarm functions (single, working days, weekend)
• Adjustable snooze interval
• NAP timer
• Indoor temperature and humidity
• Colour display with two brightness levels
• Non-slip stand with 4 rubber pads
4. For your safety
• This product is exclusively intended for the range of application described above. The product
should only be used as described within these instructions.
• Unauthorized repairs, alterations or changes to the product are not permitted.
CHARGE-IT – Radio-controlled alarm clock with USB charging function
Caution!
Risk of electrocution!
• Plug the device only into a mains socket installed within electrical safety regulations and with a
230V mains voltage!
• The mains socket must be located near the equipment and it must be easily accessible.
• The device and the power adapter must not come into contact with water or moisture. It should
be operated in dry interiors.
• Do not use the device if the housing or the power adapter are damaged.
• Keep the device out of reach of persons (including children) who cannot fully appreciate the
potential risks of handling electrical equipment.
• Unplug the device immediately if any fault occurs or if the device is not to be used for a long period of time.
• Please use only the supplied power adapter.
• Connect the lead to the device first and then plug the power adapter into the socket.
• Do not pull the power adapter out of the mains socket by its lead.
• Route the power adapter lead so that it does not come into contact with sharp-edged or hot
objects.
Caution!
Risk of injury:
• Keep this device and the batteries out of reach of children.
• Batteries must not be thrown into a fire, short-circuited, taken apart or recharged. Risk of explosion!
• Batteries contain harmful acids. Low batteries should be changed as soon as possible to prevent
damage caused by leaking. Never use a combination of old and new batteries together, nor batteries of different types. Wear chemical-resistant protective gloves and safety glasses when handling
leaking batteries.
Important information on product safety!
• Do not expose the device to extreme temperatures, vibrations or shocks.
• Protect it from moisture.
TFA_No. 60.2537_Anleit_08_16 12.09.2016 17:36 Uhr Seite 9
1918
CHARGE-IT – Radio-controlled alarm clock with USB charging function
• Do not apply excessive force when connecting the USB plug. A USB plug fits only one way into
the USB port.
5. Elements (Fig. 1+2)
A: Display:
A 1: Time A 2: AM/PM
A 3: Alarm symbol A 4: Radio-controlled time symbol
A 5: Daylight Saving Time symbol A 6: Date and weekday
A 7: Battery symbol A 8: Indoor temperature and humidity
A 9: Loading status port 1+2
B: Buttons:
B 1: + button B 2: - button
B 3: ALARM button B 4: NAP button
B 5: SET / RCC button B 6: SNOOZE/LIGHT button
C: Housing:
C 1: USB Port 1 (1.0 Amp) C 2: USB Port 2 (2.0 Amp)
C 3: Battery compartment C 4: Cable holder
C 5: Power adapter jack
6. Getting started
• Remove the protective film from the display.
• Connect the attached power adapter to the alarm clock. Insert the adapter into the jack and connect the power adapter into a mains socket. Important! Make sure that your household voltage is
230V! Otherwise your device may be damaged.
• The device will alert you with a beep and all segments will be displayed for a short moment.
• The indoor temperature and humidity appear in the display.
6.1 Reception of the DCF frequency signal
• Press the SET / RCC button. The clock will now scan the DCF frequency signal and the DCF symbol flashes. The backlight is deactivated.
CHARGE-IT – Radio-controlled alarm clock with USB charging function
• When the time code is successfully received after 3-10 minutes, the backlight will be activated
again. The radio-controlled time, the DCF symbol, the date and the weekday will be shown steadily on the display.
• The DCF reception always takes place at 1:00 and 2:00 o'clock in the morning. If the reception is
not successfully received at 2:00 o'clock, further attempts will be taken until 5:00 o'clock.
• There are three different reception states:
flashing – reception is active
solid – reception is very good
no symbol – no DCF reception
• If the clock cannot detect the DCF-signal (e.g. due to interference, transmitting distance, etc.), the
time can be set manually.
• The clock will then work as a normal quartz clock. (see: Manual settings).
6.1.1 Radio-controlled time reception
The time base for the radio-controlled time is a caesium atomic clock operated by the Physikalisch
Technische Bundesanstalt based in Braunschweig (Brunswick), Germany. It has a time deviation of
less than one second in one million years. The time is coded and transmitted from Mainflingen near
Frankfurt via the frequency signal DCF-77 (77.5 kHz) and has a transmitting range of approximately
1,500 km. The adjustment to Daylight Saving Time (summer/winter time) is automatic. In Daylight
Saving Time the DST symbol is shown on the display. The reception quality depends mainly on geographic location. Normally there should be no reception problems within a 1,500 km radius around
Frankfurt.
Therefore, please note the following steps:
• The recommended distance to any interfering sources like computer screens or TV sets is at least
1.5 - 2 meters.
• Within concrete walls (reinforced with steel) such as basements, the received signal is naturally
weakened. In extreme cases, please place the unit close to a window to improve reception.
• During night-time, the atmospheric interference is usually less severe and reception is possible in
most cases. A single daily reception is adequate to keep the accuracy deviation under 1 second.
6.2 Insert the batteries
• The batteries will operate as a backup power source in case of power failure.
• For a permanent backlight, to use the charging function and to conserve battery power, use the
supplied power adapter.
TFA_No. 60.2537_Anleit_08_16 12.09.2016 17:36 Uhr Seite 10
2120
CHARGE-IT – Radio-controlled alarm clock with USB charging function
• Open the battery compartment at the back.
• Insert two new batteries AAA 1,5 V into the battery compartment. Make sure the polarity is
correct.
• Close the battery compartment again.
6.3 Backlight
• Attention: Continuous illuminated backlight only works when using the power adapter.
• Press SNOOZE/LIGHT button once to dim the backlight.
• Press SNOOZE/LIGHT button once more to turn off the backlight.
• To temporarily activate the backlight, press any button (in battery operation only or when the
backlight is deactivated).
7. Operation
• The device will automatically quit the setting mode if no button is pressed for a few seconds.
• Press the SNOOZE/LIGHT button in setting mode to return to normal mode.
• Press and hold the + or - button in setting mode for fast mode.
7.1 Manual settings
• Press and hold the SET / RCC button in normal mode for three seconds, to enter the setting mode.
• BEEP appears and ON (default) flashes on the display.
• Press the + or - button to deactivate (OFF) or activate the key tone.
• Press the SET / RCC button again to do the settings in the following sequence: the radio signal
reception (RCC ON - default), time zone (0H - default), the 12 or 24 hours format (24H - default),
the hours, the minutes, the year, the month and the day, the temperature unit (°C - default), the
snooze interval (10 minutes - default) and the day-of-the-week language (GERMAN - default).
Press the + or - button to adjust it.
• Confirm with the SET / RCC button.
• Once the DCF time signal is successfully received and the DCF reception is activated, the manually set time is overwritten.
7.1.1 DCF reception
• By default, the DCF reception is activated (RCC ON) and after successful reception of the DCF signal no manual adjustment is necessary.
• Press the + or - button if you want to deactivate the DCF reception (RCC OFF).
CHARGE-IT – Radio-controlled alarm clock with USB charging function
7.1.2 Time zone setting
• In the setting mode, press the + or - button to make the time zone correction (-12/+12).
• The time zone correction is needed for countries where the DCF signal can be received but the time
zone is different from the DCF time (e.g. +1=one hour plus).
7.1.3 24- or 12-hour system setting
• Press the + or - button in setting mode to choose the 12 HR or 24 HR system.
• In 12 HR system AM (before noon) or PM (after noon) appears on the display.
• In 12 HR system the format month / day / year appears on the display.
7.1.4 Snooze function setting
• In the setting mode you can set the snooze interval.
• Press the + or - button to set the desired time duration in steps of 5 minutes (5 to 120 minutes).
7.1.5 Day-of-week language setting
• In the setting mode choose the day-of-the-week language.
• Press + or - button.
• In the display appears: German, English, French, Spanish, Italian and Dutch.
7.2 Alarm time setting
• Press the ALARM button in normal mode.
• ALARM and 6:30 (default) or the last adjusted alarm time appear on the display.
• Press and hold ALARM button for 3 seconds.
• The alarm symbol appears and the hour digit flashes.
• Press the + or - button to adjust the hours.
• Press the ALARM button again and you can adjust the minutes with the + or - button.
• Press the ALARM button again and TYPE appears on the display.
• Press the ALARM button again. SINGLE (default) or the last adjusted alarm mode appears on the
display.
• Confirm the setting with the ALARM button or press the + or - button to adjust the desired alarm
mode (SINGLE, MON-FRI or WEEKEND).
• Press the ALARM button to return to normal mode.
• The corresponding alarm symbol will appear on the display next to the current time display. The
alarm function is activated.
TFA_No. 60.2537_Anleit_08_16 12.09.2016 17:36 Uhr Seite 11
Loading...
