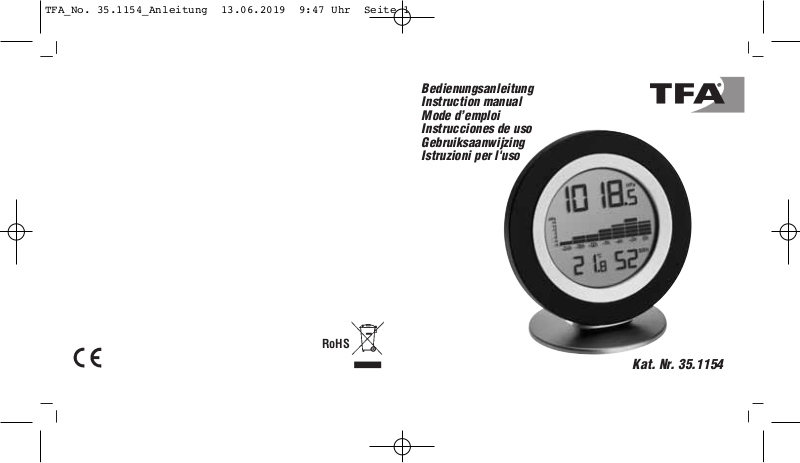

TFA DOSTMANN TFA 35115401 Instructions

Bedienungsanleitung
Instruction manual
Mode d’emploi
Instrucciones de uso
Gebruiksaanwijzing
Istruzioni per l'uso

Kat. Nr. 35.1154

RoHS

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 1

3

Fig. 1 Fig. 2

A

B

C
D

G

H

I

F

J

E

2

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 2

54

COSY BARO – Barometer-Thermometer-Hygrometer



COSY BARO – Barometer-Thermometer-Hygrometer



3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen
Blick

• Anzeige von Luftdruck, Innentemperatur und Luftfeuchtigkeit

• Grafische Darstellung des Luftdruckverlaufs der letzten 24 Stunden

• Verbindung mit WeatherHub-Gateway (nicht inkl.) ermöglicht zahl­reiche Zusatzfunktionen über Smartphone-App

• Standard-Funktionen: Abruf der Messwerte, 90-Tage-Historie,

Alarm-Features

• PRO-Funktionen: Grafiken, Max.-Min.-Funktion, Daten-Export

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatz­bereich geeignet. Verwenden Sie das Produkt nicht anders, als in
dieser Anleitung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerä­tes ist nicht gestattet.

Vorsicht!

 Verletzungsgefahr!

• Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite
von Kindern auf.

Vielen Dank, dass Sie sich für diese Gerät aus dem Hause TFA entschie­den haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch.
So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen
und Bestandteile kennen, erfahren wichtige Details für die Inbetrieb­nahme und den Umgang mit dem Gerät und erhalten Tipps für den
Störungsfall.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie

auch Beschädigungen des Gerätes und die Gefährdung Ihrer
gesetzlichen Mängelrechte durch Fehlgebrauch. Für Schäden, die
aus Nichtbeachtung dieser Bedienungsanleitung verursacht wer­den, übernehmen wir keine Haftung.

• Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die
sich aus solchen ergeben können.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Bedienungsanleitung gut auf!

2. Lieferumfang

• Digitales Barometer-Thermometer-Hygrometer

• Bedienungsanleitung

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 3

76

COSY BARO – Barometer-Thermometer-Hygrometer



COSY BARO – Barometer-Thermometer-Hygrometer



5. Bestandteile

Display-Anzeige (Fig. 1)
A: Luftdruck

B: Luftdruckverlauf der letzten 24 Stunden
C: Innentemperatur und Luftfeuchtigkeit
D: Batteriesymbol

Tasten (Fig. 2)
E: SET/+ Taste

F: °C/°F/– Taste

Gehäuse (Fig. 2)
G: Wandaufhängung

H: Batteriefach
I: Ständer
J: QR Code zum Einscannen für WeatherHub App

6. Inbetriebnahme

• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V
AAA polrichtig ein.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen
oder aufladen. Explosionsgefahr!

• Batterien enthalten gesundheitsschädliche Säuren und können bei
Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt,
kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen
und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte ver­schluckt oder anderweitig in den Körper gelangt sein, nehmen Sie
sofort medizinische Hilfe in Anspruch.

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Bat­terien möglichst schnell ausgetauscht werden.

• Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien
unterschiedlichen Typs.

• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige
Schutzhandschuhe und Schutzbrille tragen!

 Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen
und Erschütterungen aus.

• Vor Feuchtigkeit schützen.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 4

98

COSY BARO – Barometer-Thermometer-Hygrometer



COSY BARO – Barometer-Thermometer-Hygrometer



7.2 Einstellung der Temperatureinheit

• Drücken Sie die °C/°F/– Taste, um zwischen Celsius (°C) oder Fah-

renheit (°F) als Temperaturanzeige auszuwählen.

8. Luftdruckverlauf der letzten 24 Stunden

• Die Balkengrafik zeigt den Trend der Luftdruckentwicklung über die
letzten 24 Stunden in 7 Schritten: 0h, -3h, -6h, -9h, -12h, -18h, -24h.

• Die „0h” in der Skalenmitte entspricht dem aktuellen Luftdruck und
jede Abweichung (±2, ±4, ±6) zeigt an, wie hoch oder niedrig der
zurück liegende „hPa”-Wert im Vergleich zum aktuellen Luftdruck
war.

• Steigen die Balken an, so bedeutet dies eine durch steigenden Luft­druck verursachte Wetterbesserung. Fallende Balken bedeuten sin­kenden Luftdruck und damit eine vom aktuellen Zeitpunkt „0h” zu
erwartende Wetterverschlechterung.

9. Gesünder Wohnen durch die Kontrolle von Temperatur und Luft­feuchtigkeit

• Die Kontrolle von Innentemperatur und Luftfeuchtigkeit durch geziel­tes Heizen und Lüften schafft ein behagliches und gesundes Wohn­klima und spart sogar Heizkosten.

• Alle Segmente werden kurz angezeigt und nachfolgend die Nummer
und die Versionsnummer der Software sowie der absolute, aktuell
vom Luftdrucksensor gemessene Luftdruck.

• Die Innentemperatur und die Luftfeuchtigkeit erscheinen im Display.

• Das Gerät ist jetzt betriebsbereit.

7. Einstellungen

7.1 Einstellung des relativen Luftdrucks

• Das Barometer muss vor dem Gebrauch erst auf Ihre Ortshöhe ein­gestellt werden.

• Erfragen Sie den aktuellen relativen Luftdruck Ihrer Umgebung (Wert
vom Wetteramt, Internet).

• Halten Sie die SET/+ Taste für 5 Sekunden gedrückt, um in den Ein­stellmodus zu gelangen. Der Luftdruckwert (Voreinstellung: 1013
hPa) beginnt zu blinken.

• Mit der SET/+ und °C/°F/– Taste können Sie den relativen Luftdruck­wert einstellen.

• Halten Sie die Tasten gedrückt, gelangen Sie in den Schnelllauf.

• Um die Eingabe zu bestätigen, warten Sie 5 Sekunden, bis die Anzei­ge wieder in den Normalmodus zurückkehrt.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 5

1110

COSY BARO – Barometer-Thermometer-Hygrometer



COSY BARO – Barometer-Thermometer-Hygrometer



10.1 Benötigtes Zubehör:

• WeatherHub Starter-Set mit Gateway, z.B.:
Kat.-Nr. 31.4001.02, 31.4002.02

11. Aufstellen oder Aufhängen

• Nutzen Sie die Wandaufhängung, um das Gerät mit einem Nagel
oder einer Schraube an die Wand zu hängen.

• Zum Aufstellen stecken Sie das Gerät auf den beiliegenden Ständer.

12. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch.
Keine Scheuer- oder Lösungsmittel verwenden!

• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht
verwenden.

• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

12.1 Batteriewechsel

• Wenn das Batteriesymbol erscheint, wechseln Sie die Batterien.

• Öffnen Sie das Batteriefach und legen Sie zwei neue 1,5 V AAA Batte­rien ein. Vergewissern Sie sich, dass die Batterien polrichtig einge­legt sind.

• Schließen Sie das Batteriefach wieder.

• Zu feuchte Raumluft begünstigt die Entstehung von Schimmel. Aber
auch ein zu trockenes Raumklima schadet der Gesundheit, insbeson­dere der Haut und den Atemwegen.

• Ideal ist eine Innentemperatur von 18 °C – 22 °C und eine relative
Luftfeuchtigkeit von 40 – 60%.

10. Verbindung mit dem WeatherHub Gateway

(nur nutzbar mit einem WeatherHub-System)

• Sie können die Station mit dem Gateway (nicht im Lieferumfang ent­halten) aus dem System „WeatherHub” verbinden. Ihre Daten wer­den dann per Funk über das Gateway-Modul und das Internet direkt
an einen Server übertragen. Mit Ihrem Smartphone können Sie diese
Informationen jederzeit abrufen und zahlreiche Zusatzfunktionen nut­zen.

• Öffnen Sie die WeatherHub-App, es wird die Übersicht angezeigt.
Tippen Sie auf „Neuen Sensor hinzufügen"”und scannen Sie den QR
Code auf der Rückseite der Station.

• Weitere Informationen und eine ausführliche Beschreibung finden
Sie unter www.tfa-dostmann.de/weatherhub

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 6

1312

COSY BARO – Barometer-Thermometer-Hygrometer



COSY BARO – Barometer-Thermometer-Hygrometer



Die Bezeichnungen für enthaltene Schwermetalle sind:
Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die
Entsorgung von Elektro- und Elektronik-Altgeräten
(WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt
werden. Der Nutzer ist verpflichtet, das Altgerät zur
umweltgerechten Entsorgung bei einer ausgewiesenen
Annahmestelle für die Entsorgung von Elektro- und Elek­tronikgeräten abzugeben.

15. Technische Daten

Temperatur

Messbereich -10°C...+60°C / 14°F…140°F
Auflösung 0,1 °C
Genauigkeit ±1 °C

Luftfeuchtigkeit

Messbereich 1% …99% r. F.
Auflösung 1 %

• Im Falle eines Batteriewechsels muss der relative Luftdruck gemäß
der Grundeinstellungsprozedur neu eingestellt werden.

13. Fehlerbeseitigung

Problem Fehlerbeseitigung

Keine/ unkorrekte Anzeige ➜ Batterien polrichtig einlegen

➜ Batterien wechseln

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert,
wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

14. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und
Bestandteile hergestellt, die recycelt und wiederverwendet werden kön­nen.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, ge­brauchte Batterien und Akkus zur umweltgerechten Ent­sorgung beim Handel oder entsprechenden Sammelstel­len gemäß nationaler oder lokaler Bestimmungen
abzugeben.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 7

1514

COSY BARO – Barometer-Thermometer-Hygrometer



COSY BARO – Barometer-Thermometer-Hygrometer



Größe 104 x 20 (77) x 104 mm

Gewicht 86 g (nur das Gerät)

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dost­mannveröffentlicht werden. Die technischen Daten entsprechen dem Stand bei
Drucklegungund können ohne vorherige Benachrichtigung geändert werden.
Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie
unter Eingabe der Artikel-Nummer auf unserer Homepage.

EU-Konformitätserklärung

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 35.1154 der Richtlinie
2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist
unter der folgenden Internetadresse verfügbar:

www.tfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co. KG,
Zum Ottersberg 12, D-97877 Wertheim, Deutschland 05/19

Genauigkeit ±5% von 10%...90%,

ansonsten ±7,5%

Messintervall
Temperatur + Luftfeuchte 6 Sekunden

Luftdruck

Messbereich 913 … 1113hPa
Genauigkeit ±3 hPa

(950 hPa…1050 hPa @ +20°C…+30°C)

Messintervall 1 Minute

WeatherHub

Messintervall 6 Minuten

Übertragungsfrequenz 868 MHz

Maximale Sendeleistung < 25mW

Spannungsversorgung Batterien 2 x 1,5 V AAA

(nicht inklusive)

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 8

1716

COSY BARO – Barometer-thermometer-hygrometer



COSY BARO – Barometer-thermometer-hygrometer



3. Range of application and all the benefits of your new instrument
at a glance

• Indication of atmospheric pressure, indoor temperature and humidity

• Bar graph indication of atmospheric pressure for the last 24 hours

• Connection with WeatherHub gateway (not included) enables nume­rous additional functions via smartphone app

• Standard functions: display of measured values, 90-day history,

alarm features

• PRO functions: charts, max. min. values, data export

4. For your safety

• This product is exclusively intended for the range of application
described above. It should only be used as described within these
instructions.

• Unauthorized repairs, alterations or changes to the product are pro­hibited.

Caution!

 Risk of injury:

• Keep this instrument and the batteries out of reach of children.

• Batteries must not be thrown into a fire, short-circuited, taken apart
or recharged. Risk of explosion!

Thank you for choosing this product from TFA.

1. Before you use this product

• Please make sure you read the instruction manual carefully.
This information will help you to familiarize yourself with your new
device, to learn all of its functions and parts, to find out important
details about its first use and how to operate it and to get advice in
the event of a malfunction.

• Following and respecting the instructions in your manual will pre-

vent damage to your instrument and loss of your statutory rights
arising from defects due to incorrect use. We shall not be liable
for any damage occurring as a result of non following of these
instructions.

• Likewise, we take no responsibility for any incorrect readings or
for any consequences resulting from them.

• Please take particular note of the safety advice!

• Please keep this instruction manual safe for future reference.

2. Delivery contents

• Digital barometer-thermometer-hygrometer

• Instruction manual

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 9

1918

COSY BARO – Barometer-thermometer-hygrometer



COSY BARO – Barometer-thermometer-hygrometer



C: Indoor temperature and humidity
D: Battery symbol

Buttons (Fig. 2)
E: SET/+ button

F: °C/°F/– button

Housing (Fig. 2)
G: Wall mounting hole

H: Battery compartment
I: Stand
J: QR code for WeatherHub app

6. Getting started

• Open the battery compartment and insert two new AAA 1.5 V batter­ies, polarity as illustrated.

• All segments will be displayed briefly and subsequently the number
and version number of the software and the absolute actual atmos­pheric pressure measured by the sensor.

• The indoor temperature and humidity appear on the display.

• The device is ready for use.

• Batteries contain harmful acids and may be hazardous if swallowed.
If a battery is swallowed, this can lead to serious internal burns and
death within two hours. If you suspect a battery could have been
swallowed or otherwise caught in the body, seek medical help imme­diately.

• Low batteries should be changed as soon as possible to prevent
damage caused by leaking.

• Never use a combination of old and new batteries together, nor bat­teries of different types.

• Wear chemical-resistant protective gloves and safety glasses when
handling leaking batteries.

 Important information on product safety!

• Do not expose the device to extreme temperatures, vibrations or
shocks.

• Protect it from moisture.

5. Elements

Display (Fig. 1)
A: Atmospheric pressure

B: Pressure history graph of the last 24 hours

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 10

2120

COSY BARO – Barometer-thermometer-hygrometer



COSY BARO – Barometer-thermometer-hygrometer



• The “0h” in the middle of this scale is equal to the current pressure
and each change (±2, ±4, ±6) represents how high or low in "hPa" the
past pressure was compared to the current pressure.

• If the bars are rising it means that the weather is getting better due
to the increase of air pressure. If the bars go down, it means the air
pressure has dropped and the weather is expected to get worse from
the present time “0h".

9. Live healthier by controlling the temperature and humidity

• Checking indoor temperature and humidity can help to achieve a
comfortable and healthy living environment and may even save you
money on heating costs.

• Excessive humidity indoors promotes the formation of mould. But
air that is too dry is also bad for your health.

• Ideally, the indoor temperature should be between 18°C - 22°C and
the relative humidity between 40 - 60%.

10. Setting of the WeatherHub connection

(only in conjunction with the WeatherHub system)

• You can connect the station with the WeatherHub System gateway
(not included). Your data will be transmitted wirelessly through the
gateway and the Internet directly to a server.

7. Settings

7.1 Atmospheric pressure setting

• The barometer has to be adjusted first to your local altitude.

• Ask for the current relative atmospheric pressure of your home area
(local weather service, www).

• Press and hold the SET/+ button for 5 seconds to enter the setting
mode. The pressure value (default 1013 hPa) flashes.

• Press the SET/+ and °C/°F/– button to set the relative atmospheric
pressure.

• Press and hold the buttons for fast mode.

• Wait 5 seconds until the display returns to normal mode to confirm
the setting.

7.2 Temperature unit setting

• Press the °C/°F/– button to change between °C (Celsius) or °F
(Fahrenheit) as temperature unit.

8. Pressure history graph of the last 24 hours

• The bar chart indicates the air pressure history trend over the last
24 hours in 7 steps, 0h, -3h, -6h, -9h, -12h, -18h, and -24h.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 11

2322

COSY BARO – Barometer-thermometer-hygrometer



COSY BARO – Barometer-thermometer-hygrometer



• Remove the batteries if the device will not be used for an extended
period of time.

• Keep the device in a dry place.

12.1 Battery replacement

• Change the batteries when the battery symbol appears on the dis­play.

• Open the battery compartment and insert two new AAA 1,5 V batter­ies. Make sure the polarities are correct.

• Close the battery compartment again.

• In the event of changing batteries, readjust the relative atmospheric
pressure by following the setting up procedures.

13. Troubleshooting

Problem Solution

No / incorrect indication ➜ Ensure the batteries' polarities are

correct

➜ Change the batteries

If your device fails to work despite these measures, contact the retailer
where you purchased the product.

• Once connected, you can monitor the values measured at your home
on your smartphone and use numerous additional functions.

• Open the WeatherHub App and the overview will be displayed. Tap
“Add new sensor"”and scan the QR code on the back of the station.

• For more information and a detailed description, go to www.tfa-dost­mann.de/weatherhub

10.1 Required accessories:

• WeatherHub Starter set with gateway, e.g.:
Cat. No. 31.4001.02, 31.4002.02

11. Hanging or table standing

• With the suspension device you can fix the instrument with a nail or
a screw at the wall.

• For table standing plug the device to the attached support.

12. Care and maintenance

• Clean the device with a soft damp cloth. Do not use solvents or
scouring agents.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 12

2524

COSY BARO – Barometer-thermometer-hygrometer



COSY BARO – Barometer-thermometer-hygrometer



15. Specifications

Temperature

Measuring range -10 °C… +60 °C /14 °F…140 °F
Resolution 0.1°C
Accuracy ±1 °C

Humidity

Measuring range 1% …99% r. F.
Resolution 1 %
Accuracy ±5% from 10%...90%,

otherwise ±7.5%

Measuring interval
Temperature + humidity 6 seconds

Atmospheric pressure

Measuring range 913 ... 1113 hPa
Accuracy ±3 hPa

(950 hPa…1050 hPa @ +20°C…+30°C)

Measuring interval 1 minute

14. Waste disposal

This product has been manufactured using high-grade materials and
components which can be recycled and reused.

Never dispose of empty batteries and rechargeable batter­ies with ordinary household waste.
As a consumer, you are required by law to take them to
your retail store or to an appropriate collection site
depending on national or local regulations in order to pro­tect the environment.

The symbols for the contained heavy metals are:
Cd = cadmium, Hg = mercury, Pb = lead

This product is labelled in accordance with the EU Waste
Electrical and Electronic Equipment Directive (WEEE).

Please do not dispose of this product in ordinary house­hold waste. As a consumer, you are required to take end­of-life devices to a designated collection point for the dis­posal of electrical and electronic equipment, in order to
ensure environmentally-compatible disposal.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 13

2726

COSY BARO – Barometer-thermometer-hygrometer



COSY BARO – Barometer-thermometer-hygrometer



No part of this manual may be reproduced without written consent of TFA Dost­mann. No part of this manual may be reproduced without written consent of TFA
Dostmann. The technical data are correct at the time of going to print and may
change without prior notice.
The latest technical data and information about this product can be found in our
homepage by simply entering the product number in the search box.

EU Declaration of conformity

Hereby, TFA Dostmann declares that the radio equipment type 35.1154 is in com­pliance with Directive 2014/53/EU. The full text of the EU declaration of conformi­ty is available at the following Internet address:

www.tfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co. KG,
Zum Ottersberg 12, D-97877 Wertheim, Germany 05/19

WeatherHub

Measuring interval 6 minutes

Transmission frequency 868 MHz

Maximum
radio-frequency power < 25mW

Power consumption Batteries 2 x 1,5 V AAA (not included)

Dimensions 104 x 20 (77) x 104 mm

Weight 86 g (device only)

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 14

2928

COSY BARO – Baromètre thermomètre hygromètre



COSY BARO – Baromètre thermomètre hygromètre



3. Aperçu du domaine d'utilisation et de tous les avantages de votre
nouvel appareil

• Affichage de la pression atmosphérique, de la température et de l’hu­midité intérieures

• Développement graphique de la pression atmosphérique des derniè­res 24 heures

• Raccordement à la passerelle WeatherHub (non incluse) permettant
de nombreuses fonctions supplémentaires avec application pour
smartphones

• Fonctions standard : demande de données, historique sur 90 jours,

fonctions d'alarme

• Fonctions PRO : graphiques, valeurs max.-min., fonction d'ex-

portation

4. Pour votre sécurité

• Le produit est destiné uniquement à l'utilisation décrite ci-dessus.
N'utilisez jamais l’appareil à d'autres fins que celles décrites dans le
présent mode d'emploi.

• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil
par vous-même.

Nous vous remercions d'avoir choisi l'appareil de la société TFA.

1. Avant d'utiliser votre appareil

• Veuillez lire attentivement le mode d'emploi.
Vous vous familiariserez ainsi avec votre nouvel appareil, vous
découvrirez toutes les fonctions et tous les éléments qui le compo­sent, vous noterez les détails importants relatifs à sa mise en service
et vous lirez quelques conseils en cas de dysfonctionnement.

• En respectant ce mode d'emploi, vous éviterez d'endommager

votre appareil et de perdre vos droits légaux en cas de défaut si
celui-ci résulte d’une utilisation non-conforme. Nous n'assumons
aucune responsabilité pour des dommages qui auraient été causés
par le non-respect du présent mode d'emploi.

• De même, nous n’assumons aucune responsabilité pour des rele­vés incorrects et les conséquences qu’ils pourraient engendrer.

• Suivez bien toutes les consignes de sécurité !

• Conservez soigneusement le mode d'emploi !

2. Contenu de la livraison

• Baromètre thermomètre hygromètre digital

• Mode d'emploi

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 15

3130

COSY BARO – Baromètre thermomètre hygromètre



COSY BARO – Baromètre thermomètre hygromètre



 Conseils importants de sécurité du produit !

• Évitez d’exposer l’appareil à des températures extrêmes, à des vibra­tions ou à des chocs.

• Protégez-le contre l'humidité.

5. Composants

Affichage (Fig. 1)
A : Pression atmosphérique

B : Diagramme de pression atmosphérique des dernières 24 heures
C : Température et humidité intérieures
D : Symbole de pile

Touches (Fig. 2)
E : Touche SET/+

F : Touche °C/°F/–

Boîtier (Fig. 2)
G : Œillet de suspension

H : Compartiment à piles

Attention !

 Danger de blessure !

• Gardez votre appareil et les piles hors de la portée des enfants.

• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les
démontez pas et ne les rechargez pas. Risque d'explosion !

• Les piles contiennent des acides nocifs pour la santé et peuvent être
mortelles dans le cas d’une ingestion. Si une pile a été avalée, elle
peut entraîner des brûlures internes graves ainsi que la mort dans
l’espace de 2 heures. Si vous craignez qu’une pile ait pu être avalée
ou ingérée d’une autre manière, quelle qu’elle soit, contactez immé­diatement un médecin d’urgence.

• Une pile faible doit être remplacée le plus rapidement possible afin
d'éviter toute fuite.

• N'utilisez jamais simultanément de piles anciennes avec des piles
neuves ou des piles de types différents.

• Pour manipuler des piles qui ont coulé, utilisez des gants de protec­tion chimique spécialement adaptés et portez des lunettes de protec­tion !

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 16

3332

COSY BARO – Baromètre thermomètre hygromètre



COSY BARO – Baromètre thermomètre hygromètre



• Vous pouvez configurer la pression atmosphérique relative avec la

touche SET/+ et °C/°F/–.

• Si vous maintenez les touches appuyées, vous passez en déroule­ment rapide.

• Pour confirmer le réglage, patientez 5 secondes jusqu’à ce que l’affi­chage repasse en mode normal.

7.2 Réglage de l'unité de température

• Appuyez sur la touche °C/°F/– pour passer de l’affichage de la tempé­rature en degrés Celsius (°C) à l’affichage en degrés Fahrenheit (°F).

8. Diagramme de pression atmosphérique des dernières 24 heures

• L'histogramme représente l'historique de la tendance de la pression
atmosphérique pendant les dernières 24 heures en 7 étapes, 0h, -3h,

-6h, -9h, -12h, -18h, et -24h. Le « 0h » au milieu de l'échelle est égal
à la pression atmosphérique actuelle et chaque changement (±2, ±4,
±6) indique la hausse ou la baisse de la pression atmosphérique en
« hPa » par rapport à la pression atmosphérique actuelle.

• Si les barres montent, cela indique une amélioration du temps car la
pression atmosphérique augmente. Si les barres descendent cela
indique une baisse de pression atmosphérique et une détérioration
du temps à partir de ce moment « 0h ».

I : Support
J : Code QR pour la connexion WeatherHub

6. Mise en service

• Ouvrez le compartiment à piles et insérez deux nouvelles piles de type
1,5 V AAA en respectant la polarité +/-.

• Tous les segments s'allument brièvement, puis le numéro et le numé­ro de version du logiciel et la pression atmosphérique absolue mesu­rée actuellement s'affichent.

• La température et l'humidité ambiantes s'affichent sur l'écran.

• Votre appareil est maintenant prêt à fonctionner.

7. Réglages

7.1 Réglage de la pression atmosphérique relative

• Avant de l’utiliser, réglez le baromètre à l’altitude du lieu où vous vous
trouvez.

• Renseignez-vous au sujet de la pression atmosphérique relative
actuelle de votre environnement (valeur donnée par la station météo­rologique, Internet).

• Maintenez la touche SET/+ appuyée pendant 5 secondes pour accé­der au mode de réglage. La valeur de la pression atmosphérique
(1013 HPA - par défaut) commence à clignoter.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 17

3534

COSY BARO – Baromètre thermomètre hygromètre



COSY BARO – Baromètre thermomètre hygromètre



• Pour plus d'informations et une description détaillée, consultez
www.tfa-dostmann.de/weatherhub

10.1 Accessoires nécessaires :

• WeatherHub Kit de démarrage avec passerelle, par ex. :

n d'art. 31.4001.02, 31.4002.02

11. Poser ou accrocher

• Utilisez le support mural sur un clou ou une vis pour accrocher l'ap­pareil sur le mur.

• Vous pouvez également placer l'appareil sur son pied.

12. Entretien et maintenance

• Pour le nettoyage de votre appareil, utilisez un chiffon doux et humi­de. N’utilisez pas de solvants ou d'agents abrasifs !

• Retirez les piles si vous n'utilisez pas votre appareil pendant une
durée prolongée.

• Conservez votre appareil dans un endroit sec.

12.1 Remplacement des piles

• Si le symbole de pile apparaît sur l'écran, changez les piles.

9. Vivre en meilleure santé en contrôlant la température et l'humi­dité

• L‘ajustement de la température et de l'humidité ambiantes par un
chauffage et une aération ciblés permet un climat intérieur sain et
économise même des coûts de chauffage.

• Une pièce trop humide favorise la formation de moisissures. Un air
ambiant trop sec nuit aussi à votre santé, irrite les voies respiratoires
et dessèche la peau.

• Idéalement, la température interne devrait être de 18 °C et 22 °C et
l'humidité relative entre 40% et 60%.

10. Réglage de la connexion WeatherHub

(utilisable uniquement avec un système WeatherHub)

• Vous pouvez connecter la station avec la passerelle (non comprise)
du système WeatherHub. Vos données seront alors transmises à un
serveur par radio via le module de passerelle et Internet. Vous pou­vez consulter ces données à tout moment avec votre smartphone et
utiliser de nombreuses fonctions supplémentaires.

• Ouvrez l'application WeatherHub, l'aperçu est affiché. Appuyez sur
« Ajouter un nouveau capteur » et scannez le code QR au dos de la
station.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 18

3736

COSY BARO – Baromètre thermomètre hygromètre



COSY BARO – Baromètre thermomètre hygromètre



En tant qu'utilisateur, vous avez l'obligation légale de rap­porter les piles et piles rechargeables usagées à votre
revendeur ou de les déposer dans une déchetterie proche
de votre domicile conformément à la réglementation natio­nale et locale.

Les métaux lourds sont désignés comme suit :
Cd=cadmium, Hg=mercure, Pb=plomb

Cet appareil est conforme aux normes de l'UE relatives au
traitement des déchets électriques et électroniques
(WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ména­gères. L’utilisateur s’engage, pour le respect de l’environne­ment, à déposer l’appareil usagé dans un centre de traite­ment agréé pour les déchets électriques et électroniques.

15. Caractéristiques techniques

Température

Plage de mesure de -10 °C à +60 °C (de 14 °F à 140 °F)
Résolution 0,1°C
Précision ±1 °C

• Ouvrez le compartiment à piles et insérez deux piles neuves de type
1,5 V AAA. Assurez-vous que les piles sont insérées selon la bonne
polarité.

• Refermez le compartiment à piles.

• Lors du remplacement des piles, il faut régler la pression atmosphé­rique relative en suivant les étapes d'installation.

13. Dépannage

Problème Solution

Affichage incorrect/ ➜ Contrôlez la bonne polarité des piles
aucun affichage ➜ Changez les piles

Si votre appareil ne fonctionne toujours pas malgré ces mesures, adres­sez-vous au vendeur chez qui vous l'avez acheté.

14. Traitement des déchets

Ce produit a été fabriqué avec des matériaux de haute qualité qui peu­vent être recyclés et réutilisés.

Les piles usagées ne doivent pas être jetées dans les détri­tus ménagers.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 19

3938

COSY BARO – Baromètre thermomètre hygromètre



COSY BARO – Baromètre thermomètre hygromètre



Alimentation Piles 2 x 1,5 V AAA (non incluses)

Dimensions du boîtier 104 x 20 (77) x 104 mm

Poids 86 g (appareil seulement)

La reproduction, même partielle, du présent mode d'emploi est strictement interdi­te sans l'accord explicite de TFA Dostmann. Les caractéristiques techniques de ce
produit ont été actualisées au moment de l'impression et peuvent être modifiées
sans avis préalable.
Les dernières données techniques et les informations concernant votre produit
peuvent être consultées en entrant le numéro de l'article sur notre site Internet.

Déclaration de conformité UE

Le soussigné, TFA Dostmann, déclare que l'équipement radioélectrique du type

35.1154 est conforme à la directive 2014/53/UE. Le texte complet de la déclara­tion UE de conformité est disponible à l'adresse Internet suivante :

www.tfa-dostmann.de

E-Mail : [e-mail]

TFA Dostmann GmbH & Co. KG,
Zum Ottersberg 12, D-97877 Wertheim, Allemagne 05/19

Humidité

Plage de mesure 1% …99% r. F.
Résolution 1 %
Précision ±5% de 10%…90%, ±7,5 % au-delà

Intervalle de mesure
Température + humidité 6 secondes

Pression atmosphérique

Plage de mesure 913 … 1113 hPa
Précision ±3 hPa

(950 hPa…1050 hPa @ +20°C…+30°C)

Intervalle de mesure 1 minute

WeatherHub

Intervalle de mesure 6 minutes

Fréquence de transmission 868 MHz

Puissance de fréquence
radio maximale transmise < 25mW

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 20

4140

COSY BARO – Barometro termometro igrometro



COSY BARO – Barometro termometro igrometro



3. Tutte le applicazioni e tutti i vantaggi del vostro nuovo
apparecchio

• Indicazione della pressione atmosferica, temperatura e umidità interna

• Diagramma della pressione atmosferica delle ultime 24 ore

• La possibilità di collegamento con il WeatherHub gateway (non for­nite) permette numerose funzioni supplementari tramite applicazione
per smartphone

• Funzioni standard: recupero dei valori misurati, cronologia di

90 giorni, funzioni di allarme

• Funzioni PRO: grafiche, valori massimi e minimi, esportazione dei

dati

4. Per la vostra sicurezza

• Il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non uti­lizzate il prodotto in maniera diversa da quanto descritto in queste
istruzioni.

• Non sono consentite riparazioni, alterazioni o modifiche non autoriz­zate del dispositivo.

Attenzione!

 Pericolo di lesioni:

• Tenere il dispositivo e le batterie lontano dalla portata dei bambini.

Vi ringraziamo per aver scelto il prodotto della TFA.

1. Prima di utilizzare l'apparecchio

• Leggete attentamente le istruzioni per l'uso.
Avrete così modo di familiarizzare con il vostro nuovo apparecchio,
di scoprirne tutte le funzioni e le componenti, di apprendere impor­tanti dettagli sulla sua messa in funzione, di acquisire dimestichezza
nel suo utilizzo e di usufruire di alcuni validi consigli da seguire in
caso di guasti.

• Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il

prodotto e di pregiudicare, a causa di un utilizzo scorretto, i diritti
del consumatore che vi spettano per legge. Decliniamo ogni
responsabilità per i danni derivanti dal mancato rispetto delle pre­senti istruzioni per l'uso.

• Allo stesso modo, non siamo responsabili per eventuali misura­zioni errate e per le conseguenze che ne possono derivare.

• Prestate particolare attenzione alle misure di sicurezza!

• Conservate con cura queste istruzioni per l'uso.

2. La consegna include

• Barometro termometro igrometro digitale

• Istruzioni per l'uso

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 21

4342

COSY BARO – Barometro termometro igrometro



COSY BARO – Barometro termometro igrometro



C: Temperatura e umidità interna
D: Simbolo della batteria

Tasti (Fig. 2)
E: Tasto SET/+

F: Tasto °C/°F/–

Struttura esterna (Fig. 2)
G: Foro per sospensione alla parete

H: Vano batteria
I: Supporto
J: Codice QR per un collegamento con l'applicazione WeatherHub

6. Messa in funzione

• Aprire il vano batteria e inserire due batterie nuove tipo AAA da 1,5 V,
rispettando le corrette polarità.

• Tutti i segmenti appaiono brevemente e successivamente il numero e
il numero di versione del software e la pressione atmosferica assolu­ta attualmente misurata.

• Non gettare le batterie nel fuoco, non polarizzarle in maniera scorret­ta, non smontarle e non cercare di ricaricarle. Pericolo di esplosione!

• Le batterie contengono acidi nocivi per la salute. Se ingerite, le batte­rie possono essere mortali. Se una batteria venisse ingerita, potreb­be causare gravi ustioni e portare alla morte nel giro di due ore. Se si
sospetta che una batteria sia stata ingerita o inserita nel corpo in
altra maniera, consultare immediatamente un medico.

• Sostituite quanto prima le batterie quasi scariche, in modo da evitare
che si scarichino completamente.

• Non utilizzate mai contemporaneamente batterie usate e batterie
nuove né batterie di tipi diversi.

• Quando si maneggiano batterie esaurite indossare sempre guanti
resistenti alle sostanze chimiche e occhiali di protezione.

 Avvertenze sulla sicurezza del prodotto!

• Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.

• Proteggere dall’umidità.

5. Componenti

Display (Fig. 1)
A: Pressione atmosferica

B: Schema pressione atmosferica con cronologia di 24 h

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 22

4544

COSY BARO – Barometro termometro igrometro



COSY BARO – Barometro termometro igrometro



8. Schema pressione atmosferica con cronologia di 24 h

• Il grafico a barre indica la tendenza della cronologia della pressione
dell'aria nelle ultime ventiquattr'ore in sette intervalli, 0h, -3h, -6h,

-9h, -12h, -18h, and -24h. Lo “0h” alla metà della scala equivale alla
pressione attuale e ogni cambiamento (±2, ±4, ±6) rappresenta le
variazioni verso l'alto o verso il basso in "hPa" della pressione regi­strata anteriormente con la pressione attuale.

• Se le barre salgono, significa che il tempo migliora, per via dell'au­mento della pressione dell'aria. Se le barre diminuiscono, significa
che la pressione è scesa, e che il tempo dovrebbe peggiorare dall'ora
attuale “0h".

9. Vivere in modo più sano controllando la temperatura e l'umidità

• Attraverso il controllo della temperatura e dell’umidità interna è pos­sibile ottenere un ambiente dal clima sano e confortevole, rispar­miando sulle spese di riscaldamento.

• L’aria troppo umida di un ambiente favorisce la formazione di muffa.
Tuttavia, anche un ambiente troppo secco nuoce alla salute.

• L'ideale è una temperatura interna compresa tra i 18°C e i 22°C e un
indice di umidità relativa di 40 - 60%.

• Sul display appare la temperatura interna e l'umidità.

• L'apparecchio è pronto per l'uso.

7. Impostazioni

7.1 Impostazione della pressione atmosferica relativa

• Il barometro deve essere tarato subito, prima dell’uso, sulla pressio­ne della vostra località.

• Informarsi sull’attuale pressione atmosferica relativa del territorio in
questione (valore fornito dall’ufficio meteorologico, Internet).

• Tenere premuto il tasto SET/+ per tre secondi per passare alla moda­lità di impostazione. Il valore della pressione atmosferica (1013 hpa ­predefinita) inizia a lampeggiare

• Impostare la pressione atmosferica con il tasto SET/+ o °C/°F/– nella
modalità impostazione.

• Tenere premuti i tasti nella modalità impostazione per procedere
velocemente.

• Per confermare la selezione, aspettate 5 secondi, fino a che l’indica­zione torna in modalità normale.

7.2 Impostazione della visualizzazione della temperatura

• Premere il tasto °C/°F/– è possibile scegliere fra la visualizzazione
della temperatura in gradi °C (gradi Celsius) o °F (gradi Fahrenheit).

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 23

4746

COSY BARO – Barometro termometro igrometro



COSY BARO – Barometro termometro igrometro



12. Cura e manutenzione

• Per pulire l'apparecchio utilizzare solo un panno morbido legger­mente inumidito. Non usare solventi o abrasivi.

• Rimuovere le batterie, se non si utilizza l'apparecchio per un periodo
prolungato.

• Collocare il dispositivo in un luogo asciutto.

12.1 Sostituzione della batteria

• Cambiare le batterie, se il simbolo della batteria appare sul display.

• Aprire il vano batteria e inserire due batterie nuove tipo AAA da 1,5 V.
Inserire le batterie rispettando le corrette polarità.

• Richiudere il vano batteria.

• In caso di sostituzione della batteria la pressione atmosferica relativa
deve essere impostata seguendo le procedure d’impostazione.

13. Guasti

Problema Risoluzione del problema

Indicazione nessuna / ➜ Inserire le batterie rispettando le
non corretta corrette polarità

➜ Sostituire le batterie

10. Impostazione del collegamento WeatherHub
(utilizzabile solamente con il sistema di WeatherHub)

• È possibile collegare la stazione al Gateway (non incluso) attraverso

il sistema "WeatherHub". I dati sono poi trasmessi via radio diretta­mente a un server tramite il modulo Gateway e Internet. Con lo
smartphone è possibile recuperare queste informazioni in qualsiasi
momento è utilizzare numerose funzioni supplementari.

• Aprite l'applicazione WeatherHub e sul display appare un menu.

Selezionate "Add new sensor" (Aggiungi nuovo sensore) e leggere il
codice QR sul retro della stazione.

• Per ulteriori informazioni e una descrizione dettagliata, visitare il sito

www.tfa-dostmann.de/weatherhub

10.1 Accessori necessari:

• WeatherHub Starter Kit con gateway

(ad esempio No. Cat. 31.4001.02, 31.4002.02)

11. Posizionamento

• Attraverso la sistema di montaggio è possibile appendere o strumen-

to alla parete con un chiodo.

• Per posizionare il dispositivo, collocatelo sul supporto incluso.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 24

4948

COSY BARO – Barometro termometro igrometro



COSY BARO – Barometro termometro igrometro



15. Dati tecnici

Temperatura

Campo di misura -10 °C… +60 °C /14 °F…140 °F
Risoluzione 0,1 °C
Precisione ±1 °C

Umidità

Campo di misura 1%...99% r. F.
Risoluzione 1 %
Precisione ±5% von 10%...90%, altrimenti ±7,5%

Intervallo di misura
Temperatura e umidità 6 secondi

Pressione atmosferica

Campo di misura 913 … 1113 hPa
Precisione ±3 hPa

(950 hPa…1050 hPa @ +20°C…+30°C)

Intervallo di misura 1 minuto

Qualora il vostro apparecchio continui a non funzionare nonostante queste
procedure, rivolgetevi al rivenditore presso il quale lo avete acquistato.

14. Smaltimento

Questo prodotto è stato realizzato utilizzando materiali e componenti di
alta qualità che possono essere riciclati e riutilizzati.

È assolutamente vietato gettate le batterie tra i rifiuti
domestici.
In qualità di consumatori, siete tenuti per legge a conse­gnare le batterie usate al negoziante o ad altri enti prepo­sti al riciclaggio in conformità alle vigenti disposizioni
nazionali o locali, ai fini di uno smaltimento ecologico.

Le sigle dei metalli pesanti contenuti sono:
Cd=cadmio, Hg=mercurio, Pb=piombo

Questo apparecchio è etichettato in conformità alla Diret­tiva UE sullo smaltimento delle apparecchiature elettriche
ed elettroniche (WEEE).

Questo prodotto non deve essere smaltito insieme ai rifiu­ti domestici. Il consumatore è tenuto a consegnare il vec­chio apparecchio presso un punto di raccolta per lo smal­timento di apparecchiature elettriche ed elettroniche ai fini
di uno smaltimento ecologico.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 25

5150

COSY BARO – Barometro termometro igrometro



COSY BARO – Barometro termometro igrometro



È vietata la pubblicazione delle presenti istruzioni o di parti di esse senza una pre­cedente autorizzazione della TFA Dostmann. I dati tecnici corrispondono allo stato
del prodotto al momento della stampa e possono cambiare senza preavviso.
È possibile trovare dati tecnici e informazioni aggiornate sul prodotto inserendo il
numero di articolo sul nostro sito.

Dichiarazione di conformità UE

Il fabbricante, TFA Dostmann, dichiara che il tipo di apparecchiatura radio

35.1154 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazio­ne di conformità UE è disponibile al seguente indirizzo Internet:

www.tfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co. KG,
Zum Ottersberg 12, D-97877 Wertheim, Germania 05/19

WeatherHub

Intervallo di misura 6 minuti

Frequenza di trasmissione 868 MHz

Massima potenza a
radiofrequenza trasmessa < 25mW

Alimentazione 2 batterie AAA da 1,5 V (non incluse)

Dimensioni esterne 104 x 20 (77) x 104 mm

Peso: 86 g (solo apparecchio)

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 26

5352

COSY BARO – Barometer-Thermometer-Hygrometer



COSY BARO – Barometer-Thermometer-Hygrometer



3. Hoe u uw nieuw apparaat kunt gebruiken en alle voordelen ervan
in één oogopslag

• Weergave van luchtdruk, binnentemperatuur en luchtvochtigheid

• Grafiek van de luchtdruk van de afgelopen 24 uren

• Combinatie met WeatherHub gateway (niet inclusief) maakt vele
optionele functies mogelijk via smartphone app

• Standaardfuncties: ophalen van gemeten waarden, 90 dagen data

opslag, alarmfuncties

• PRO functie: grafieken, maximale en minimale waarden, data

export

4. Voor uw veiligheid

• Het product is uitsluitend geschikt voor de hierboven beschreven
doeleinden. Gebruik het product niet anders dan in deze handleiding
is aangegeven.

• Het eigenmachtig repareren, verbouwen of veranderen van het appa­raat is niet toegestaan.

Voorzichtig!

 Kans op letsel:

• Bewaar het apparaat en de batterijen buiten de reikwijdte van kinderen.

Hartelijk dank dat u voor dit apparaat van de firma TFA hebt gekozen.

1. Voordat u met het apparaat gaat werken

• Leest u a.u.b. de gebruiksaanwijzing aandachtig door.
Zo raakt u vertrouwd met uw nieuw apparaat en leert u alle functies
en onderdelen kennen, komt u belangrijke details te weten met het
oog op het in bedrijf stellen van het apparaat en de omgang ermee
en krijgt u tips voor het geval van een storing.

• Door rekening te houden met wat er in de handleiding staat, ver-

mijdt u ook beschadigingen van het product en riskeert u niet dat
uw wettelijke rechten door verkeerd gebruik niet meer gelden.
Voor schade die wordt veroorzaakt doordat u geen rekening houdt
met de handleiding aanvaarden wij geen aansprakelijkheid.

• Ook zijn wij niet verantwoordelijk voor verkeerde metingen en de
mogelijke gevolgen die daaruit voortvloeien.

• Volg in elk geval de veiligheidsinstructies op!

• Deze gebruiksaanwijzing goed bewaren a.u.b.!

2. Levering

• Digitale Barometer-Thermometer-Hygrometer

• Gebruiksaanwijzing

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 27

5554

COSY BARO – Barometer-Thermometer-Hygrometer



COSY BARO – Barometer-Thermometer-Hygrometer



5. Onderdelen

Display (Fig. 1)
A: Luchtdruk

B: Luchtdrukverloop gedurende de laatste 24 uren
C: Binnentemperatuur en luchtvochtigheid
D: Batterijsymbool

Toetsen (Fig. 2)
E: SET/+ toets

F: °C/°F/– toets

Behuizing (Fig. 2)
G: Wandbevestiging

H: Batterijvak
I: Standaard
J: QR code voor combinatie met WeatherHub app

6. Inbedrijfstelling

• Maak het batterijvak open en plaats er twee nieuwe batterijen 1,5 V
AAA in. Batterijen in de juiste poolrichting plaatsen.

• Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar
halen of opladen. Kans op explosie!

• Batterijen bevatten zuren die de gezondheid schaden. Het inslikken
van batterijen kan levensgevaarlijk zijn. Als een batterij wordt inge­slikt, kan dit binnen 2 uur tot ernstige interne brandwonden en tot
fataal letsel leiden. Als u denkt dat de batterijen zijn ingeslikt of in
een willekeurig lichaamsdeel terecht zijn gekomen, dient u onmiddel­lijk medische hulp te zoeken.

• Zwakke batterijen moeten zo snel mogelijk worden vervangen om
lekkage van de batterijen te voorkomen.

• Gebruik nooit tegelijkertijd oude en nieuwe batterijen of batterijen
van een verschillend type.

• Draag handschoenen die bestand zijn tegen chemicaliën en een
beschermbril wanneer u met uitgelopen batterijen hanteert!

 Belangrijke informatie voor de productveiligheid!

• Stel het apparaat niet bloot aan extreme temperaturen, trillingen en
schokken.

• Tegen vocht beschermen.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 28

5756

COSY BARO – Barometer-Thermometer-Hygrometer



COSY BARO – Barometer-Thermometer-Hygrometer



7.2 Instelling van de temperatuureenheid

• Druk op de °C/°F/– toets, en u kunt tussen de weergave van de tem-

peratuur in °C (graden Celsius) of °F (graden Fahrenheit) kiezen.

8. Luchtdrukverloop gedurende de laatste 24 uren

• Het staafdiagram geeft een indicatie van het luchtdrukverloop van de
afgelopen 24 uur in 7 stappen: 0h, -3h, -6h, -9h, -12h, -18h en –24h.
De „0h” in het midden van de schaal is gelijk aan de huidige druk en
elke wijziging (±2, ±4, ±6) toont hoe veel „hPA” de afgelopen druk
gedaald of gestegen is in vergelijking met de huidige druk.

• Oplopende staven geven aan dat het weer verbetert vanwege de ver­hoogde luchtdruk. Aflopende staven betekenen dat de luchtdruk
gedaald is en het weer verwacht wordt te verslechteren vergeleken
met de huidige „0h” tijd.

9. Gezond wonen door de controle van temperatuur en luchtvochtig­heid

• Door de controle van de binnentemperatuur en de luchtvochtigheid
kunt u een behaaglijk en gezond woonklimaat scheppen en ook nog
stookkosten sparen.

• Te vochtige kamerlucht bevordert het ontstaan van schimmel. Maar
ook een te droge lucht is schadelijk voor uw gezondheid.

• Alle segmenten verschijnen kort en daarna het nummer en versie­nummer van de software en de absolute, momenteel gemeten lucht­druk.

• De binnentemperatuur en de luchtvochtigheid verschijnen op het dis­play.

• Het apparaat is nu bedrijfsklaar.

7. Instellingen

7.1 Instelling van de relatieve luchtdruk

• De barometer moet voor het gebruik eerst op uw plaatselijke hoogte
worden ingesteld.

• Informeer u over de actuele relatieve luchtdruk in uw omgeving
(meteorologisch instituut, internet).

• Druk op de SET/+ toets en houdt deze 5 seconden ingedrukt, om in
de instelmodus te komen. De luchtdrukwaarde (1013 hpa - stan­daardinstelling) knippert op het display.

• U kunt nu de relatieve luchtdruk met de SET/+ en °C/°F/– toets
instellen.

• Houdt de toetsen ingedrukt en u komt in de snelloop.

• Om de input te bevestigen, wacht men 5 seconden, tot het display
weer in de normaalmodus verschijnt.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 29

5958

COSY BARO – Barometer-Thermometer-Hygrometer



COSY BARO – Barometer-Thermometer-Hygrometer



11. Op te hangen of neer te zetten

• Met behulp van de wandbevestiging kunt u het apparaat met een
spijker of schroef aan de wand bevestigen.

• U kunt ook het apparaat op de standaard bevestigen.

12. Schoonmaken en onderhoud

• Maak het apparaat met een zachte, enigszins vochtige doek schoon.
Geen schuur- of oplosmiddelen gebruiken!

• Verwijder de batterijen, als u het apparaat langere tijd niet gebruikt.

• Bewaar het apparaat op een droge plaats.

12.1 Batterijwissel

• Vervang de batterijen als het batterijsymbool op het display ver­schijnt.

• Open het batterijvak en plaats er twee nieuwe batterijen 1,5 V AAA in.
Controleer de poolrichting van de batterijen.

• Sluit het batterijvak weer.

• Als de batterijen vervangen worden, moet de relatieve luchtdruk vol­gens de instellingsprocedure opnieuw ingesteld worden.

• Ideaal is een kamertemperatuur van 18° - 22°C en een relatieve
vochtigheid van 40 - 60%.

10. Verbinding met de WeatherHub gateway

(alleen bruikbaar met een WeatherHub systeem)

• U kunt nu het apparaat aansluiten op de gateway van het systeem
„WeatherHub” (wordt niet meegeleverd). Uw data worden vervolgens
overgedragen door de radio via de gateway module en door het
internet rechtstreeks naar de server. Met uw smartphone kunt u deze
informatie op elk gewenst moment opvragen en vele optionele func­ties gebruiken.

• Wanneer u de WeatherHub app opent, is het overzicht weergegeven.
Tik op „Add New Sensor” en scan de QR-code op de achterkant van
het apparaat.

• Voor meer informatie en een gedetailleerde beschrijving, zie
www.tfa-dostmann.de/weatherhub

10.1 Benodigde accessoires:

• WeatherHub starter kit met gateway, bijv.:
Cat.-Nr. 31.4001.02, 31.4002.02

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 30

6160

COSY BARO – Barometer-Thermometer-Hygrometer



COSY BARO – Barometer-Thermometer-Hygrometer



Dit apparaat is gemarkeerd in overeenstemming met de
EU-richtlijn (WEEE) over het verwijderen van elektrisch en
elektronisch afval.

Dit product mag niet met het huisvuil worden wegge­gooid. De gebruiker is verplicht om de apparatuur af te
geven bij een als zodanig erkende plek van afgifte voor het
verwijderen van elektrische en elektronische apparatuur
om een milieuvriendelijk verwijderen te garanderen.

15. Technische gegevens

Temperatuur

Meetbereik -10 °C… +60 °C /14 °F…140 °F
Resolutie 0,1 °C
Precisie ±1 °C

Luchtvochtigheid

Meetbereik 1% …. 99% r. F.
Resolutie 1 %
Precisie ±5% van 10%...90%, anders ±7,5%

13. Storingswijzer

Probleem Oplossing

Geen correcte / ➜ Batterijen met de juiste poolrichtingen
geen indicatie plaatsen

➜ Vervang de batterijen

Neem contact op met de dealer bij wie u dit product gekocht heeft als uw
apparaat ondanks deze maatregelen nog steeds niet werkt.

14. Verwijderen

Dit product is vervaardigd van hoogwaardige materialen en onderdelen,
die kunnen worden gerecycled en hergebruikt.

Batterijen en accu's mogen niet met het huisvuil worden
weggegooid.
Als consument bent u wettelijk verplicht om gebruikte
batterijen en accu's bij uw dealer af te geven of naar de
daarvoor bestemde containers volgens de nationale of
lokale bepalingen te brengen om een milieuvriendelijk ver­wijderen te garanderen.

De benamingen van de zware metalen zijn:
Cd=cadmium, Hg=kwikzilver, Pb=lood

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 31

6362

COSY BARO – Barometer-Thermometer-Hygrometer



COSY BARO – Barometer-Thermometer-Hygrometer



Afmetingen 104 x 20 (77) x 104 mm

Gewicht 86 g (alleen het apparaat)

Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA
Dostmann worden gepubliceerd. De technische gegevens van dit apparaat zijn
actueel bij het ter perse gaan en kunnen zonder voorafgaande informatie worden
gewijzigd.
De nieuwste technische gegevens en informatie over uw product kunt u vinden
door het invoeren van het artikelnummer op onze homepage.

EU-conformiteitsverklaring

Hierbij verklaar ik, TFA Dostmann, dat het type radioapparatuur 35.1154 conform
is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring
kan worden geraadpleegd op het volgende internetadres:

www.tfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co. KG,
Zum Ottersberg 12, D-97877 Wertheim, Duitsland 05/19

Meetinterval
Temperatuur en
luchtvochtigheid 6 seconden

Luchtdruk

Meetbereik 913 … 1113 hPa
Precisie ±3 hPa

(950 hPa…1050 hPa @ +20°C…+30°C)

Meetinterval 1 minute

WeatherHub

Meetinterval 6 minuten

Transmissie frequentie 868 MHz

Maximaal radiofrequentie
vermogen uitgezonden < 25mW

Spanningsvoorziening Batterijen 2 x 1,5 V AAA (niet inclusief)

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 32

6564

COSY BARO – Barómetro termómetro higrómetro



COSY BARO – Barómetro termómetro higrómetro



3. Ámbito de aplicación y ventajas de su nuevo dispositivo

• Indicación de la presión atmosférica, temperatura y humedad del
ambiente

• Representación gráfica del curso de la presión atmosférica durante
24 horas

• Conjunción posible con la pasarela WeatherHub (no incluida) ofrece
diferentes funciones adicionales a través de aplicación de smartphone

• Características estándar: lectura de los valores medidos, datos

memorizados de los últimos 90 días, funciones de alarma

• Funciones PRO: gráficos, valores máximos y mínimos, exporta-

ción de datos

4. Para su seguridad

• El producto solo es adecuado para el ámbito de aplicación descrito
anteriormente. No emplee el dispositivo de modo distinto al especifi­cado en estas instrucciones.

• No está permitido realizar reparaciones, transformaciones o modifi­caciones por cuenta propia en el dispositivo.

¡Precaución!

 Riesgo de lesiones:

• Mantenga el dispositivo y las pilas fuera del alcance de los niños.

Muchas gracias por haber adquirido este dispositivo de TFA.

1. Antes de utilizar el dispositivo

• Lea detenidamente las instrucciones de uso.
De este modo se familiarizará con su nuevo dispositivo, conocerá
todas las funciones y componentes, así como información relevante
para la puesta de funcionamiento el manejo del dispositivo y recibirá
consejos sobre cómo actuar en caso de avería.

• Si sigue las instrucciones de uso, evitará que se produzcan daños

en el dispositivo y no comprometerá a sus derechos por vicios,
previstos legalmente debido a un uso incorrecto. No asumimos
responsabilidad alguna por los daños originados por el incumpli­miento de estas instrucciones de uso.

• Del mismo modo, no nos hacemos responsables por cualquier
lectura incorrecta y de las consecuencias que pueden derivarse de
tales.

• Tenga en cuenta ante todo las advertencias de seguridad.

• Guarde estas instrucciones de uso en un sitio seguro.

2. Entrega

• Barómetro termómetro higrómetro digital

• Instrucciones de uso

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 33

6766

COSY BARO – Barómetro termómetro higrómetro



COSY BARO – Barómetro termómetro higrómetro



5. Componentes

Indicación de pantalla (Fig. 1)
A: Presión atmosférica

B: Diagrama de presión atmosférica con histórico de 24 h
C: Temperatura interior y humedad del ambiente
D: Símbolo de la pila

Teclas (Fig. 2)
E: Tecla SET/+

F: Tecla °C/°F/–

Cuerpo (Fig. 2)
G: Colgador para pared

H: Compartimento de las pilas
I: Soporte
J: Código QR para escanear para la aplicación WeatherHub

6. Puesta en marcha

• Abra el compartimiento de las pilas e introduzca dos pilas nuevas
1,5 V AAA. Asegúrese que las pilas estén colocadas con la polaridad
correcta.

• No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue,
ya que existe riesgo de explosión.

• Las pilas contienen ácidos nocivos para la salud y pueden ser peli­grosas si se ingieren. Si se ingiere una pila le puede causar dentro de
2 horas, quemaduras internas y llegar a la muerte. Si sospecha que
se ha ingerido una pila o ha entrado en el cuerpo de otro modo, bus­que inmediatamente ayuda médica.

• Las pilas con un estado de carga bajo deben cambiarse lo antes
posible para evitar fugas.

• No utilice simultáneamente pilas nuevas y usadas o pilas de diferente
tipo.

• Utilice guantes protectores resistentes a productos químicos y gafas
protectoras si manipula pilas con fugas de líquido!

¡Advertencias importantes

 sobre la seguridad del producto!

• No exponga el dispositivo a temperaturas extremas, vibraciones ni
sacudidas extremas.

• Protegerlo de la humedad.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 34

6968

COSY BARO – Barómetro termómetro higrómetro



COSY BARO – Barómetro termómetro higrómetro



7.2 Ajuste de la unidad de la temperatura

• Mantenga pulsada la tecla °C/°F/– puede seleccionar entre la indica-

ción de la temperatura en °C (grados Celsius) o °F (grados Fahren­heit).

8. Diagrama de presión atmosférica con histórico de 24 h

• El gráfico de barras indica la tendencia del desarrollo de la presión
atmosférica de las últimas 24 horas en 7 pasos: 0h, -3h, -6h, -9h,

-12h, -18h y -24h. El “0h” en el medio de esta escala corresponde a
la presión actual, y cada cambio (±2, ±4, ±6) indica el aumento o dis­minución en “hPa” de la presión anterior respecto de la presión
actual.

• Si las barras suben, significa que el tiempo está mejorando debido a
que la presión atmosférica ha aumentado. Si las barras bajan, signi­fica que la presión atmosférica ha disminuido y que se espera que el
tiempo empeore respecto de las condiciones actuales (0h).

9. Vivir más saludable mediante el control de la temperatura y la
humedad

• El control de la temperatura interior y humedad a través de la cale­facción y ventilación dirigida crea un ambiente confortable y saluda­ble e incluso ahorra en costes de calefacción.

• Todos los segmentos se muestran brevemente, posteriormente el
número y el número de versión del software y la presión atmosférica
absoluta actualmente medida.

• En la pantalla aparecen la temperatura interior y la humedad del aire.

• El dispositivo está ahora listo para funcionar.

7. Ajustes

7.1 Ajuste de la presión atmosférica

• Antes del uso, primero se debe ajustar el barómetro a la altitud del
lugar.

• Averiguar la presión atmosférica relativa actual del entorno (valor de
la Oficina meteorológica local, Internet).

• Mantenga pulsada la tecla SET/+ durante 5 segundos para acceder al
modo de ajuste. El valor de la presión atmosférica (1013 hPa - nivel
preseleccionado) parpadea.

• Con la tecla SET/+ o °C/°F/– puede ajustar el valor de la presión
atmosférica relativa.

• Si mantiene las teclas pulsadas, accederá al modo rápido.

• Para confirmar la entrada espere 5 segundos hasta que la pantalla
vuelva al modo normal.

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 35

7170

COSY BARO – Barómetro termómetro higrómetro



COSY BARO – Barómetro termómetro higrómetro



11. Montaje de pared o sobremesa

• Utilice el colgador para colocar el dispositivo en la pared con un
clavo o tornillo.

• Para montaje sobremesa coloque el dispositivo en el soporte ad­junto.

12. Cuidado y mantenimiento

• Limpie el dispositivo con un paño suave, ligeramente humedecido.
No utilice productos abrasivos o disolventes!

• Extraiga las pilas si no va a usar el dispositivo por un largo período
de tiempo.

• Mantenga el dispositivo en un lugar seco.

12.1 Cambio de las pilas

• Cuando aparece en la pantalla el símbolo de la pila, cambie las pilas.

• Abra el compartimento de las pilas e introduzca dos pilas nuevas 1,5
V AAA. Asegúrese que las pilas estén colocadas con la polaridad
correcta.

• Cierre de nuevo el compartimento de las pilas.

• Al cambiar las pilas la presión atmosférica relativa debe ser reajusta­da siguiendo los procedimientos para la puesta en funcionamiento.

• La humedad excesiva en el interior promueve la formación de moho.
Pero el aire demasiado seco también daña la salud, especialmente la
piel y el tracto respiratorio.

• La temperatura ideal es de 18 °C - 22 °C y la humedad relativa ideal
de 40 - 60%.

10. Conjunción con la pasarela WeatherHub

(sólo se puede utilizar con un sistema WeatherHub)

• Ahora puede conectar el dispositivo con la pasarela del sistema
“WeatherHub” (no está incluida). Sus datos se transmiten entonces
por radio a través del módulo de puerta de enlace y el Internet directa­mente a un servidor. Con su smartphone puede recuperar esta infor­mación en cualquier momento y usar diferentes funciones adicionales.

• Abra la aplicación WeatherHub y se muestra la visión general. Toque
“Add New Sensor” y escanear el código QR en la parte posterior del
dispositivo.

• Para obtener más información y una descripción detallada, consulte
www.tfa-dostmann.de/weatherhub

10.1 Accesorios necesarios:

• Conjunto WeatherHub con pasarela, por ejemplo:
Cat. No. 31.4001.02, 31.4002.02

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 36

7372

COSY BARO – Barómetro termómetro higrómetro



COSY BARO – Barómetro termómetro higrómetro



Este dispositivo está identificado conforme a la Directiva
de la UE sobre residuos de aparatos eléctricos y electróni­cos (WEEE).

No deseche este producto junto con la basura doméstica.
El usuario está obligado a llevar el dispositivo usado a un
punto de recogida de aparatos eléctricos y electrónicos
acreditado para que sea eliminado de manera respetuosa
con el medio ambiente.

15. Datos técnicos

Temperatura

Gama de medición -10 °C… +60 °C /14 °F…140 °F
Resolución 0,1°C
Precisión ±1 °C

Humedad del aire

Gama de medición 1% …. 99% r. F.
Resolución 1 %
Precisión ±5% von 10%...90%, si no ±7,5%

13. Averías

Problema Solución

Indicación ninguna/ ➜ Asegúrese que las pilas estén colo­incorrecta cadas con la polaridad correcta

➜ Cambiar las pilas

Si a pesar de haber seguido estos pasos, el dispositivo no funciona, dirí­jase al establecimiento donde adquirió el producto.

14. Eliminación

Este producto ha sido fabricado usando materiales y componentes que
pueden ser reciclados y reusados.

Las pilas y baterías no pueden desecharse en ningún caso
junto con la basura doméstica.
Como consumidor, está obligado legalmente a depositar
las pilas y baterías usadas de manera respetuosa con el
medio ambiente en el comercio especializado o bien en
los centros de recogida y reciclaje previstos para ello
según el reglamento nacional o local.

Las denominaciones de los metales pesados que contie­nen son: Cd=cadmio, Hg=mercurio, Pb=plomo

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 37

7574

COSY BARO – Barómetro termómetro higrómetro



COSY BARO – Barómetro termómetro higrómetro



Dimensiones del cuerpo 104 x 20 (77) x 104 mm

Peso 86 g (solo dispositivo)

Estas instrucciones o extractos de las mismas no pueden ser publicados sin la
autorización de la TFA Dostmann. Los datos técnicos de este producto correspon­den al estado en el momento de la impresión y pueden ser modificados sin previo
aviso.
Los actuales datos técnicos e informaciones sobre su producto los puede encon­trar bajo el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA Dostmann declara que el tipo de equipo radioeléctrico

35.1154 es conforme con la Directiva 2014/53/UE. El texto completo de la decla­ración UE de conformidad está disponible en la dirección Internet siguiente:

www.tfa-dostmann.de

E-Mail: [e-mail]

TFA Dostmann GmbH & Co. KG,
Zum Ottersberg 12, D-97877 Wertheim, Alemania 05/19

Intervalo de medición
Temperatura y humedad 6 segundos

Presión atmosférica

Gama de medición 913 … 1113 hPa
Precisión ±3 hPa

(950 hPa…1050 hPa @ +20°C…+30°C)

Intervalo de medición 1 minuto

WeatherHub

Intervalo de medición 6 minutos

Frecuencia de transmisión: 868 MHz

Potencia máxima de
radiofrecuencia transmitida < 25mW

Alimentación de tensión Pilas 2 x 1,5 V AAA (no incluidas)

TFA_No. 35.1154_Anleitung 13.06.2019 9:47 Uhr Seite 38
