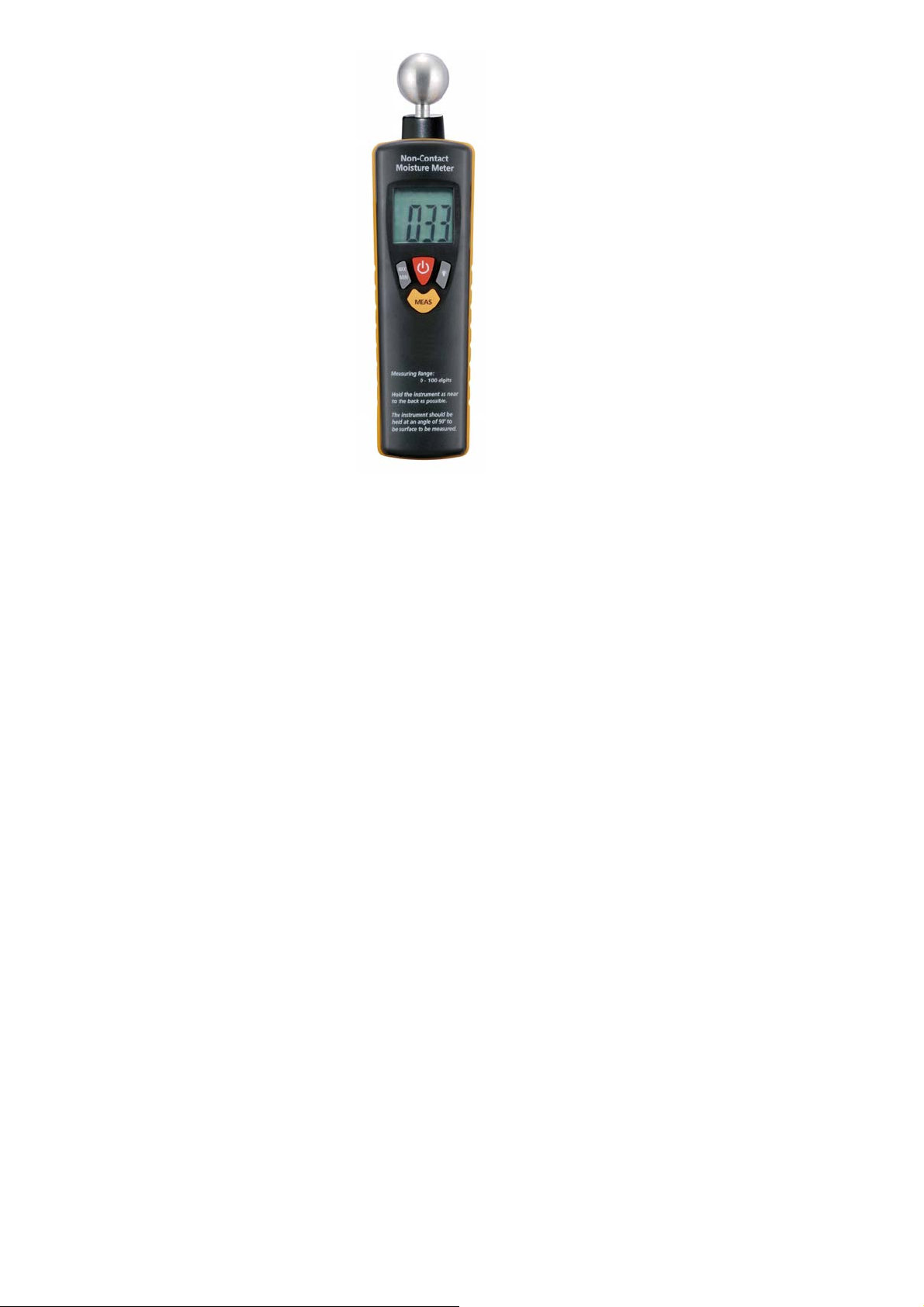

Feuchtemessgerät
Bedienungsanleitung
Durch das kapazitive Messverfahren lässt sich die
Feuchtigkeit in Beton, Holz, Estrich und vieler weiterer
Baustoffe ohne Beschädigung oder Zerstörung messen.
Technische Merkmale
Zeigt den Feuchtigkeitsgehalt der Materialien
schnell an
Eindringtiefe ca. 20-40mm.
Batterieentladungsanzeige
Automatische Abschaltung
MAX-/MIN-Funktion
Mess- und Haltefunktion
LCD-Anzeige mit weiβer
Hintergrundbeleuchtung
Technische Daten
Technische Daten:
Sensortyp: Metall-Sphäroid
Messbereich: 0 - 100
Max Auflösung: 1
Batterie : 9V-Batterie
Abmessungen: 180 mm×45mm×35mm
Gewicht: 180g

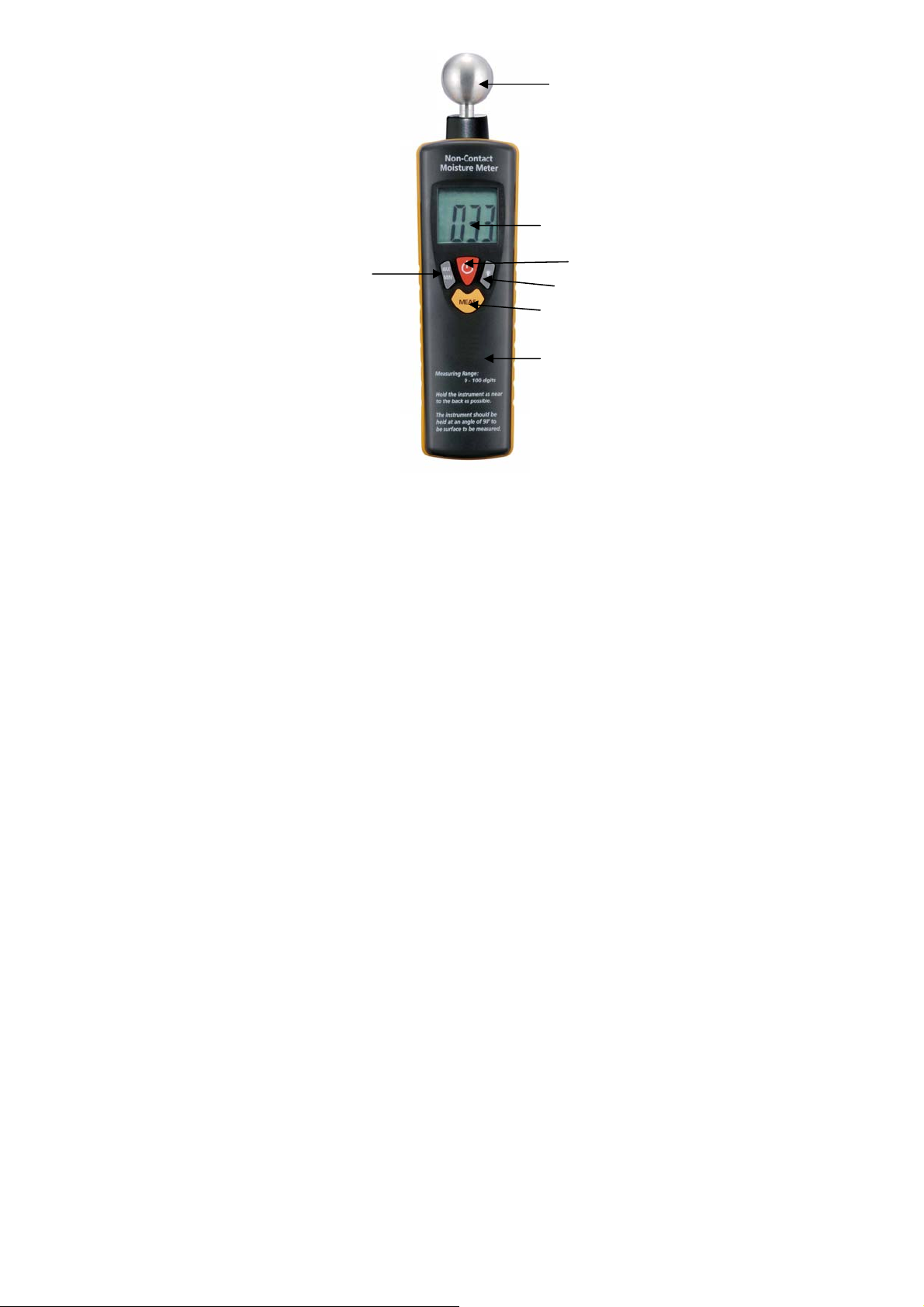

Beschreibung der Frontseite
Sensor/Messkugel
MAX-/MIN-Taste
LCD-Anzeige
Einschalt-/Ausschalttaste
Hintergrundbeleuchtungstaste
MEAS-Taste
Batteriedeckel
Tastenfunktion
Ein-/Aus-Taste
Schaltet das Messgerät ein oder aus.
MEAS-Taste
Das Gerät beginnt mit dem Messen nach
Drücken der M
loslassen, erscheint das Anzeigesymbol “HOLD” auf
dem LCD-Display und zeigt somit an, dass der aktuelle
Messwert festgehalten wird.
MAX-/MIN-Taste
Während der Durchführung von Messungen drücken
EAS-Taste. Wenn Sie die Taste
Sie die MAX-/MIN-Taste und das ‘MAX’-Symbol
erscheint auf dem LCD-Display. Das Messgerät beginnt
den MAX-Wert zu messen. Drücken Sie erneut die
Taste, das ‘MIN’-Symbol erscheint auf dem
LCD-Display und das Messgerät beginnt den
MIN-Wert zu messen. Drücken Sie zwei Sekunden lang
die MAX-/MIN-Taste, um diesen Modus zu verlassen.
Hintergrundbeleuchtungstaste
Schaltet die Hintergrundbeleuchtung ein oder aus.
Gebrauch
Halten Sie das Gerät so, dass Ihre Hände nicht in der
Nähe der runden Messsonde sind. Drücken Sie die Taste
“MESA” und halten Sie die Kugel auf die zu messende
Oberfläche. Kugel und Messfläche sollten sich berühren.
Immer senkrecht zur Oberfläche messen,
Randbereiche(Winkel) meiden.
Sobald Metall in Baustoffen vorhanden ist, kann es zu
Fehlmessungen kommen.
Nachfolgende Informationen denen als Hinweis. Das
Instrument ist ein Indikator zur schnellen Messung.
Baustoffe:
Gips 0..35 trocken
36..60 halbtrocken
61..100 feucht
Zement 0..25 trocken
26..50 halbtrocken
51..75 feucht
Über 75 nass
Umrechnungstabelle zur Anzeige
Anzeige Gips(mineralgeb.) EstrichZement Holz
15
20 10,00
25 12,00
30 0,25 15,00
35 0,30 2,50 17,00
40 0,40 2,65 20,00
45 0,65 2,85
50 1,00 3,20
55 1,40 3,55
60 1,70 4,00
65 1,90 4,30
70 2,05 4,70
75 2,20 5,10
80 2,35 5,45
85 2,50 5,75
90 2,65 6,10
Die Angaben sind Cirka-Angaben. Je nach Hersteller können die
Angaben für Baustoffe entsprechend abweichend.
Die Angaben für Holz wurden durch Brennholz(Kiefer) ermittelt.
Batteriewechsel
Wenn das SymboI “ ” auf der LCD-Anzeige
erscheint, wechseln Sie bitte die Batterie. Öffnen Sie das
Batteriefach und ersetzen Sie die leere Batterie durch
eine neue.

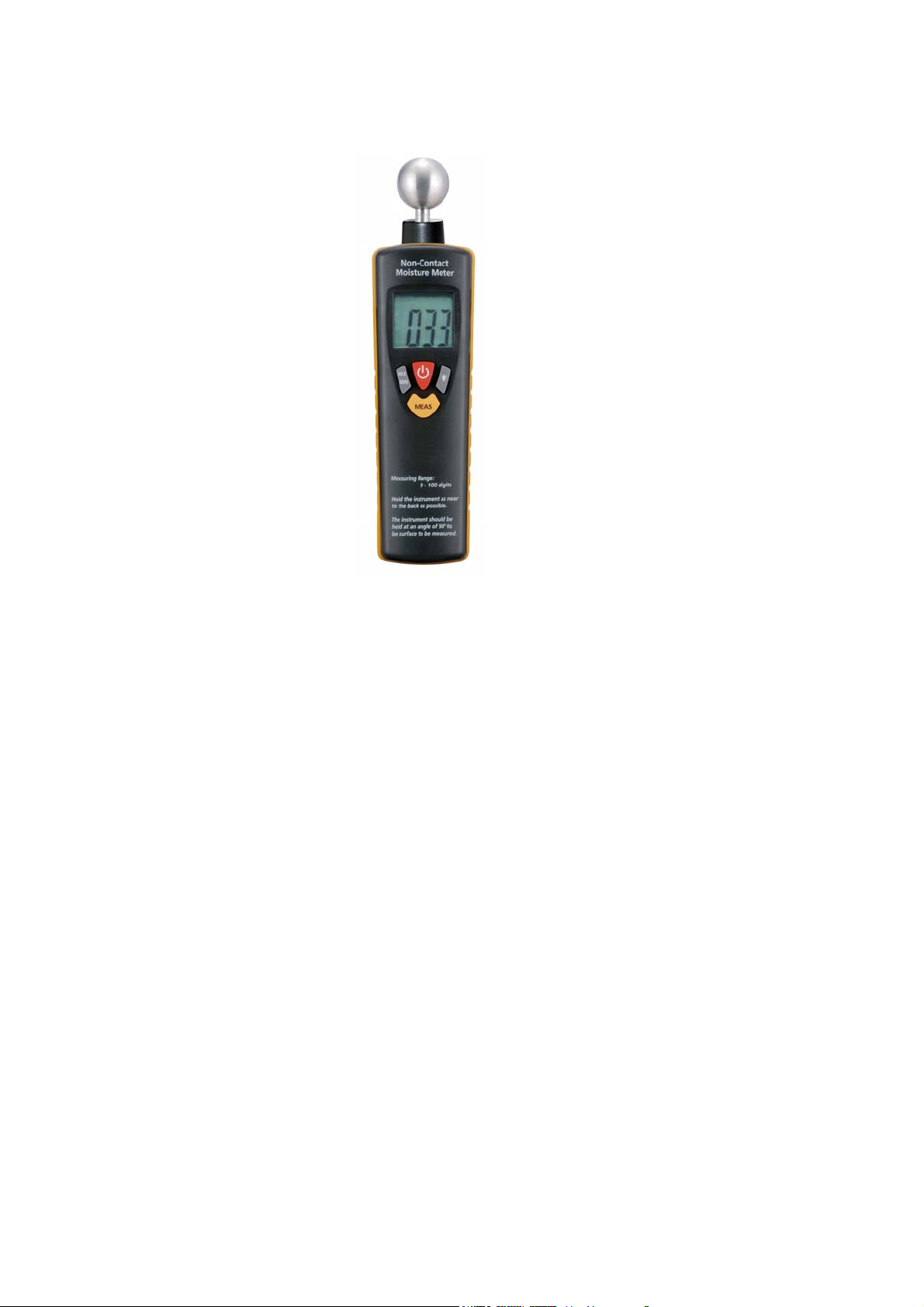

Moisture Meter
Instruction Manual
The NON-Contact Moisture Meter is an
electronic dampness indicator with a measuring process
working on the principle of high frequency measurement.
The instrument is used for non-destructively tracing
dampness in building materials of all kinds as well as for
detecting damp distribution in walls, ceilings and floors.
It is particularly suitable for pre-testing the readiness of
building materials for covering prior to CM
measurement.
Features
Quickly indicate the moisture content of
materials
Depth of penetration about 20-40mm.
Low battery indication
Auto Power Off
MAX/MIN Function
Measure and HOLD Function
White Backlit LCD Display
Specification
Specifications:
Sensor Type : metal spheroid
Measuring Range: 0 to 100
Max Resolution: 1
Battery : 9V battery
Dimensions : 180 mm×45mm×35mm
Weight: 180g
Adjustment
The instrument is calibrated fully electronically and
readjustment is not necessary.
Safety remarks
These is a risk of injury if the metal ball comes into
contact with live parts. Do not use the instrument in the
immediate vicinity of older equipment or equipment
equally sensitive to high frequencies (e.g.functioning
medicinal equipment).Use the instrument only for
measuring the dampness in hardened building materials
by bringing the ball into contact with the surface.
Instrument Check
Hold the instrument as near to the back as possible. Press
the “MESA” button and hold the instrument with the ball
in the air. The displayed value must be between -5 and
+5.

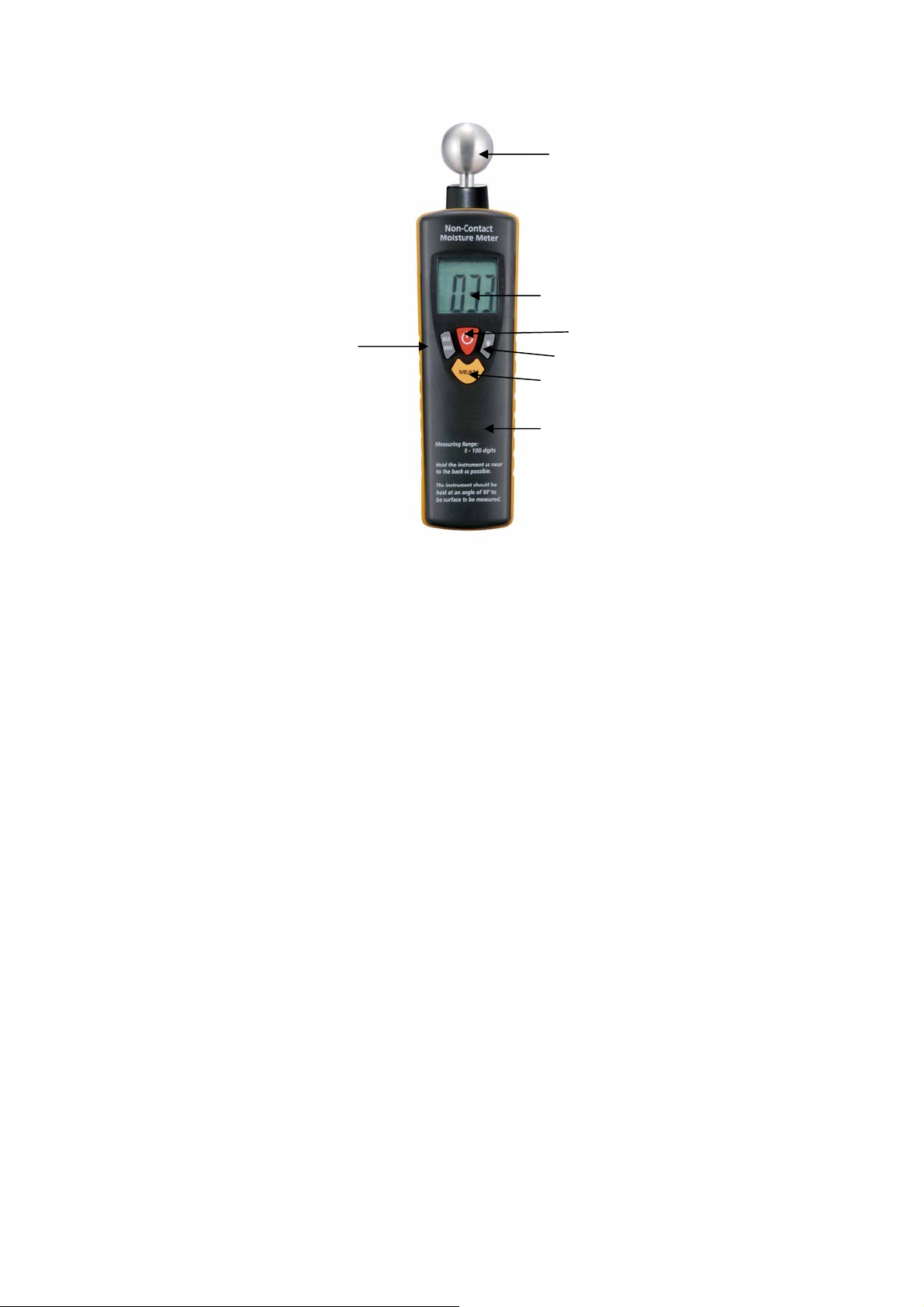

Front Panel Description
Metal Ball
MAX/MIN Button
LCD Display
Power ON/OFF Button
Backlight Button
MEAS Button
Battery Cover
Button Function
Power Button
Turn the meter power ON or OFF.
MEAS Button
Press the MEAS button, the instrument will start
measuring. Release this button the “HOLD” icon will
appear on the LCD indicating that the current reading is
being held.
MAX/MIN Button
When taking measurements, press MAX/MIN Button,
the ‘MAX’ icon will appear on LCD display and the
meter will begin keeping track of MAX value. Press the
button again, ‘MIN’ icon will appear on LCD display
and the meter will begin keeping track of MIN value.
Press MAX/MIN button for two seconds to exit this
mode.
Backlight button
Turn the backlight on or off.
Operation
Hold the instrument as near to the back as possible.
Press the “MEAS” button and use the ball to scan the
surface under investigation. The ball must be in firm
contact with the material. To obtain the best results, the
instrument should be held at an angle of 90 to the
surface to be measured.
Note:
Do not take measurements on metallic linings!
In corners or recessed areas a distance of ca.8-10 cm
form the edge/recess must be maintained.
If there is any metal in substructure(constructional
steel,channels, pipes,plaster rails,etc.) and with normal
coverings, the display jumps to ca. 50 digits for otherwise
dry surroundings.
It is only possible to reach a conclusion about the
absolute dampness in wt-% or the dampness in CM-% if
the normal drying out process has taken place(e.g not
during or shortly after the use of drying agents or heat
guns). If there is not a roughly normal variation in
dampness between the surface and the interior ,too low a
measured value may be indicated.
The raw density of the material being measured has a
noticeable affect. Basically,the value displayed with dry
and damp building materials increases correspondingly
with increasing raw density.
The values given in the table below are indicative and
non-binding.Please bear in mind, when evaluating the
measured value displayed on the NON-Contact Moisture
Meter with respect to the material, that it is not a
dampness measurement qualified to VOB or the relevant
specialsit regulations.
All information and tables in these operating
instructions concerning permissible or common
dampness conditions in practice as well as the general
definition of terms are taken from the technical literature.
The manufacturer of the instrument can thus not give any
guarantee for the correctness of this information.The
conclusions to be drawn from the result of measurements
by each user depend upon the individual circumstances
and his experience gained from professional practice.
Construction material:
Gypsum 0..35 dry
36..60 half-dry
61..100 wet
Cement 0..25 dry
26..50 half-dry
51..75 wet
above 75 all wet
Converting table
LCD Gypsum(mineral) Screed/Cement Wood
15
20 10,00
25 12,00
30 0,25 15,00
35 0,30 2,50 17,00
40 0,40 2,65 20,00
45 0,65 2,85
50 1,00 3,20
55 1,40 3,55
60 1,70 4,00
65 1,90 4,30
70 2,05 4,70
75 2,20 5,10
80 2,35 5,45
85 2,50 5,75
90 2,65 6,10
This information is a roughly indication. For wood the results are
determinated by pine tree.
Battery replacement
If the icon “ ” appears on the LCD display, it
indicates that the battery should be replaced. Open the
battery case and replace the exhausted battery with new
battery.
