125*85MM

Kat.-Nr. 35.1026.54.IT

DRAHTLOSE 868 MHz-WETTERSTATION WIRELESS 868 MHz WEATHER STATION

STATION METEO SANS FIL 868 MHz

DRAADLOOS 868 MHz WEERSTATION

STAZIONE METEOROLOGICA WIRELESS A 868 Mhz

ESTACION METEOROLOGICA CONTROLADA POR SEÑALES DE

RADIO DE 868 MHz

Bedienungsanleitung

Instructions Manual

Manuel d'Instructions

Manuale delle istruzioni

Manual de Instrucciones

Handleiding

DRAHTLOSE 868 MHz-WETTERSTATION

Bedienungsanleitung

Vielen Dank, dass Sie sich für diese Funk-Wetterstation aus dem Hause TFA entschieden haben.

BEVOR SIE MIT DEM GERÄT ARBEITEN Lesen Sie sich bitte die Bedienungsanleitung genau durch.

So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall. Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können. Beachten Sie besonders die Sicherheitshinweise! Bewahren Sie diese Anleitung gut auf!

LIEFERUMFANG:

 Wetterstation (Basisgerät)  Außensender  Bedienungsanleitung

EINSATZBEREICH UND ALLE VORTEILE IHRER NEUEN WETTERSTATION AUF EINEN BLICK:

Kat.-Nr. 35.1026.54.IT

 Funkgesteuerte DCF-77-Uhr mit manueller Einstellmöglichkeit  Zeitcodeempfang Ein/Aus (ON/OFF)  12-/24-Stunden-Anzeige  Stunden- und Minutenanzeige, Sekunden werden durch einen blinkenden Punkt angezeigt  Zeitzoneneinstellung  12 Stunden  Anzeige des Tagesdatums mit Kalendermonat  Wettervorhersage mit drei Wettersymbolen und Wettertendenzanzeige  Einstellung der Schaltempfindlichkeit der Wettersymbole  Temperaturanzeige in Grad Celsius (°C) oder Grad Fahrenheit (°F) wählbar  Raum- und Außentemperaturanzeige mit Speicherung der Minimal- und Maximalmesswerte sowie

des Zeitpunkts der Speicherung

 Anzeige der rel. Raumluftfeuchtigkeit (RH %) mit Speicherung der Minimal- und Maximalmesswerte  Alle Minimal- und Maximalmesswerte werden mit Datum und Uhrzeit des Eintretens gespeichert  Alle Minimal- und Maximalmesswerte können wieder zurück gesetzt werden  Anzeige der Innenraumkomfortstufe durch die Symbole eines heiteren oder betrübten Gesichts  Verarbeitet die Messwerte von bis zu drei Außensendern  Einstellung des LCD-Kontrasts  Batterietiefstandsanzeige  Signalempfangsintervalle 4 s  Drahtlose 868 MHz-Signalübertragung  Wandmontage oder Tischaufstellung möglich

ZU IHRER SICHERHEIT:

 Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie

das Produkt nicht anders, als in dieser Anleitung dargestellt wird.

 Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

 Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern auf.  Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen.

 Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden,

! Wichtige Hinweise zur Produktsicherheit!

 Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.  Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht. Suchen Sie einen

Vorsicht! Verletzungsgefahr:

Explosionsgefahr! sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig

alte und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

niederschlagsgeschützten Platz für den Sender aus.

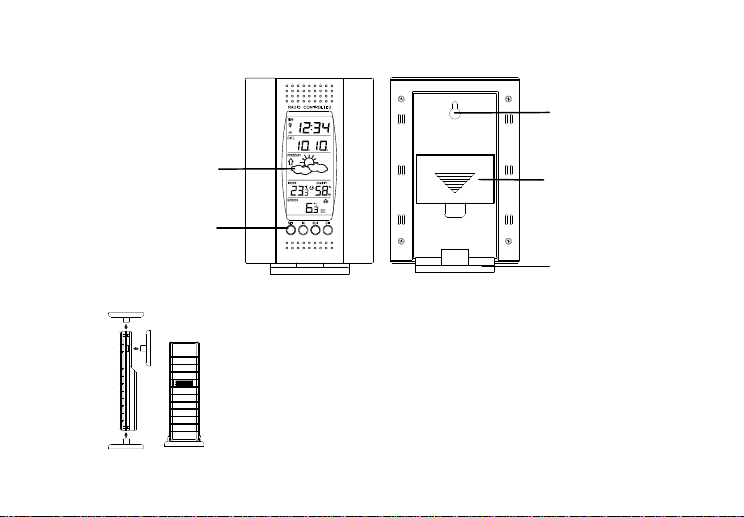

BESTANDTEILE

Abnehmbarer Aufsteller

LCD-Bildschirm

Funktions-

tasten

Aufhängeöse

Batteriefachabdeckung

Die Wetterstation

Der Aussensender

 Drahtlose Fernübertragung der Außentemperatur zur Wetterstation durch

868MHz-Signale

 Wandmontierbarbares Gehäuse  Anbringung an einem regen- und sonnengeschützten Ort

EINLEGEN UND ERSETZEN DER BATTERIEN IM AUSSENTEMPERATURSENDER

EINLEGEN UND ERSETZEN DER BATTERIEN IN DER WETTERSTATION

Batteriewechsel

 Wechseln Sie die Batterien in der Wetterstation, wenn das Batteriesymbol über der

Raumluftfeuchtigkeit erscheint.

 Sind die Batterien des Außensenders verbraucht, erscheint über der Anzeige der Außentemperatur

ein Batteriesymbol.

Der Temperatursender arbeitet mit 2 x 1,5V-Batterien vom Typ Mignon AA, IEC LR6. Folgen Sie beim Einlegen und Ersetzen der Batterien bitte den Schritten unten:

1. Ziehen Sie den Batteriefachdeckel zum Abnehmen nach unten.

2. Batterien unter Beachtung der korrekten Polarität (siehe Markierung) einlegen.

3. Batteriefachdeckel wieder einsetzen.

Die Wetterstation arbeitet mit 2 x 1,5V-Batterien vom Typ Mignon AA, IEC LR6. Folgen Sie beim Einlegen und Ersetzen der Batterien bitte den Schritten unten:

1. Mit dem Finger oder einem festen Gegenstand in die Lücke des Gehäuses an der unteren Mitte des Batteriefachs greifen, den Batteriefachdeckel anheben und abnehmen.

2. Batterien unter Beachtung der korrekten Polarität (siehe Markierung) einlegen.

3. Batteriefachdeckel wieder einsetzen.

Hinweis:

Im Falle eines Batteriewechsels bei einer der Einheiten muss bei allen Einheiten eine neue Grundeinstellung vorgenommen werden. Dies ist nötig, da der Außensender bei Inbetriebnahme einen Zufallssicherheitscode an die Wetterstation sendet, der von dieser innerhalb der ersten 3 Minuten nach Inbetriebnahme empfangen und gespeichert werden muss.

GRUNDEINSTELLUNG:

BEI BENUTZUNG VON EINEM AUßENSENDER

1. Legen Sie zuerst die Batterien in den Außensender ein (siehe “Einlegen und Ersetzen der

Batterien im Aussentemperatursender” oben).

2. Legen Sie innerhalb von 2 Minuten nach Inbetriebnahme des Temperatursender die Batterien in die

Wetterstation ein (siehe “Einlegen und Ersetzen der Batterien in der Wetterstation” oben). Sind alle Batterien eingelegt, so werden alle Anzeigesegmente des LCD kurz sichtbar. Im Folgenden werden die Raumtemperatur und Raumluftfeuchtigkeit und die Zeit als 0:00 angezeigt und das Signalempfangssymbol wird anfangen zu blinken. Kommen diese Anzeigen nicht innerhalb von 60 Sekunden auf dem LCD-Bildschirm zur Darstellung, so müssen die Batterien für mindestens 60 Sekunden entnommen und dann erneut eingelegt werden. Werden die Raumdaten angezeigt, so fahren Sie mit dem nächsten Schritt fort.

3. Nach dem Einlegen der Batterien wird die Wetterstation beginnen, Daten vom Außensender zu

empfangen. Es sollte nun die Außentemperatur auf der Wetterstation angezeigt werden. Ist dies nicht innerhalb von zwei Minuten der Fall, so müssen die Batterien aus beiden Einheiten entnommen und der Vorgang nochmals ab Schritt 1 wiederholt werden.

4. Zur Sicherstellung einer ausreichenden 868 MHz-Übertragung sollte zwischen den endgültigen

Montagepositionen von Wetterstation und Außensender unter guten Bedingungen keine größere

Entfernung als 100 m liegen (Sehen Sie dazu die Hinweise unter “Platzierung” und “868 MHzEmpfangstest”).

Hinweis:

Für den Fall eines Batteriewechsels achten Sie bitte darauf, dass die Batterien nicht aus den Kontakten springen. Es ist ferner darauf zu achten, dass nach der Entnahme der Batterien immer mindestens 1 Minute bis zum erneuten Einlegen verstreichen muss, da andernfalls Start- und Übertragungsproblemen auftreten können.

BEI BENUTZUNG VON MEHR ALS EINEM AUßENSENDER

1. Wurde die Einstellung ursprünglich mit einem Außensender vorgenommen, so sollte der Anwender alle Batterien aus Wetterstation und Außensender entfernen und mindestens 60 Sekunden warten.

2. Setzen Sie jetzt die Batterien in den ersten Außensender ein.

3. Legen Sie innerhalb von 2 Minuten nach Inbetriebnahme des ersten Außensenders die Batterien in die Wetterstation ein. Sind alle Batterien eingelegt, so werden alle Anzeigesegmente des LCD kurz sichtbar. Im Folgenden werden die Raumtemperatur und Raumluftfeuchtigkeit und die Zeit als 0:00 angezeigt. Kommen diese Anzeigen nicht innerhalb von 60 Sekunden auf dem LCD-Bildschirm zur Darstellung, so müssen die Batterien für mindestens 60 Sekunden entnommen und dann erneut eingelegt werden.

4. Es sollte nun die Außentemperatur des ersten Außensenders (Kanal 1) auf der Wetterstation angezeigt werden. Ferner kommt auch das Signalempfangssymbol zur Anzeige. Ist dies nicht innerhalb von zwei Minuten der Fall, so müssen die Batterien aus beiden Einheiten entnommen und der Vorgang nochmals ab Schritt 1 wiederholt werden.

5. Nachdem die Außentemperatur des ersten Außensenders auf der Wetterstation angezeigt wird, setzen Sie die Batterien in den zweiten Außensender ein. Hinweis: Der Anwender sollte die Batterien des zweiten Außensenders innerhalb von 30 Sekunden nach dem Empfang der Daten des ersten Außensenders einsetzen.

6. Es sollte nun die Außentemperatur des zweiten Außensenders sowie das Symbol "Kanal 2" auf der Wetterstation angezeigt werden. Ist dies nicht innerhalb von zwei Minuten der Fall, so müssen die Batterien aus allen Einheiten entnommen und der Vorgang nochmals ab Schritt 1 wiederholt werden.

7. Nachdem die Außenbereichsdaten sowie das Symbol "Kanal 2" auf der Wetterstation angezeigt

werden, setzen Sie die Batterien in den dritten Außensender ein. Innerhalb von 2 Minuten sollten nun die Außenbereichsdaten des dritten Außensenders auf Kanal 3 zur Anzeige kommen. Wird der dritte Außensender erfolgreich empfangen, so schaltet das Kanalsymbol auf "3". Ist dies nicht der Fall, so muss eine erneute Einstellung ab Schritt 1 vorgenommen werden. Hinweis: Der Anwender sollte spätestens innerhalb von 30 Sekunden, nachdem die Wetterstation die Informationen des ersten Außensenders anzeigt, oder sofort nach Empfang der Daten des zweiten Außensenders die Batterien in den dritten Außensender einlegen.

8. Zur Sicherstellung einer ausreichenden 868 MHz-Übertragung sollte zwischen den endgültigen Montagepositionen von Wetterstation und Außensendern unter guten Bedingungen keine größere

Entfernung als 100 m liegen (Sehen Sie dazu die Hinweise unter “Platzierung” und “868 MHzEmpfangstest”).

WICHTIG:

Wenn die Einstellungen für zusätzliche Sender nicht wie oben beschrieben vorgenommen werden, so ist mit Übertragungsproblemen zu rechnen. Sollten Übertragungsprobleme auftreten, so sind aus allen Geräteteilen die Batterien zu entfernen und eine neue Grundeinstellung ab Schritt 1 ist vorzunehmen.

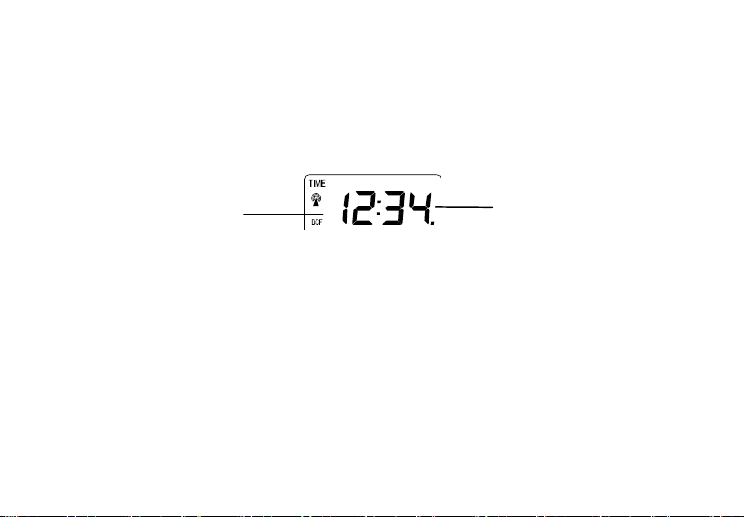

FUNKGESTEUERTE DCF77-ZEITANZEIGE:

Die Zeitbasis für die funkgesteuerte Zeitanzeige ist eine von der Physikalisch Technischen Bundesanstalt Braunschweig betriebene Cäsium-Atomuhr mit einer rechnerischen Ganggenauigkeit von 1 Sekunde in 1 Mio. Jahren. Diese Uhrzeit wird zum DCF77-Zeitsignal (77,5kHz) codiert und von einem Langwellensender in Mainflingen bei Frankfurt über einen Senderadius von etwa 1500 km abgestrahlt. Ihre Wetterstation empfängt dieses Signal, decodiert es und zeigt unabhängig von Sommer oder Winter stets die genaue Zeit. Die Empfangsqualität ist stark von den geografischen und baulichen Gegebenheiten abhängig. Im Normalfall sollten jedoch in einem Radius von 1.500 km um Frankfurt keine Empfangsprobleme auftreten.

Nachdem der Testlauf für die Außendaten beendet ist, wird das DCF-Sendemastsymbol in der oberen linken Ecke des LCD-Bildschirms zu blinken beginnen. Dies zeigt an, dass die Uhr ein DCF77-Signal

erkannt hat und versucht, es zu empfangen. Nachdem der Zeitcode empfangen wurde, bleibt das DCF-

Einstellung

Kanal

Innen Außen

Symbol permanent sichtbar und die Uhrzeit wird angezeigt. Der normale DCF-Empfang erfolgt täglich morgens um 02:00 Uhr und um 03:00 Uhr. Bleibt der Empfang bis

03:00 Uhr erfolglos, so wird bis 06:00 Uhr zu jeder vollen Stunde ein neuer Empfangsversuch gestartet. Ist bis 06:00 Uhr kein erfolgreicher Empfang zu verzeichnen, so findet der nächste Empfangsversuch erst wieder am nächsten Morgen um 02:00 Uhr statt.

Blinkt das Symbol, stellt aber keine korrekte Zeit ein oder erscheint das DCF-Symbol überhaupt nicht, so beachten Sie bitte folgende Punkte:  Es wird empfohlen, einen Mindestabstand von 1,5 – 2 Metern zu eventuell störenden Geräten wie

Computerbildschirmen, Fernsehgeräten, usw. einzuhalten.

 In Stahlbetonbauten (Kellern, Hochhäusern, etc.) ist das empfangene Signal zwangsläufig

schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe und/oder mit der Vorder- oder Rückseite in Richtung des DCF77-Senders in Frankfurt auszurichten.

 Nachts sind die atmosphärischen Störungen gewöhnlich geringer und ein Empfang ist in den meisten

Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeitsabweichung unter 1 Sekunde zu halten.

FUNKTIONSTASTEN: Wetterstation:

Die Wetterstation besitzt vier leicht bedienbare Funktionstasten.

SET-Taste (Einstellung)

 Dient dem Eintritt in den SET-Modus für folgende Funktionen: Manuelle Zeiteinstellung, Einstellung

von Zeitzone, 12-/24-Stunden-Zeitanzeige, Jahr, Monat, Tagesdatum, °C/°F-Temperaturanzeige, LCD-Kontrast und Schaltempfindlichkeit der Wettersymbole sowie Ein-/Ausschaltung des DCFZeitempfangs.

 Das Jahr kann nur im SET-Modus angezeigt werden (keine Anzeige im Normalmodus)

IN-Taste (Innen)

 Zum Umschalten zwischen der aktuellen / maximalen / minimalen Raumtemperatur und -

luftfeuchtigkeit.

 Wird die Taste länger als 3 Sekunden gedrückt, werden alle gespeicherten Minimal- und

Maximalmesswerte von Raumtemperatur und -luftfeuchtigkeit gelöscht (alle Daten werden auf den aktuellen Stand zurückgesetzt). Hinweis: Die Zeit- und Datumsinformation ist nur für die minimalen und maximalen Temperaturdaten verfügbar und wird bei einer Datenlöschung auf die aktuellen Zeitdaten gesetzt.

 Zur Änderung von LCD-Kontrast, Zeitzone, Zeitsignal-Ein-/Ausschaltung, 12-/24-Stunden-Anzeige,

Stunden, Jahr, Monat, Tagesdatum, °C/°F-Anzeige sowie Wettersymbol-Schaltempfindlichkeit im Einstellmodus. Hinweis: Mithilfe der IN-Taste wird im 24-Stundenmodus das Tagesdatum, im 12-Stundenmodus der Monat eingestellt.

OUT-Taste (Außen)

 Zum Umschalten zwischen der aktuellen / maximalen / minimalen Außentemperatur.  Wird die Taste länger als 3 Sekunden gedrückt, werden alle gespeicherten Minimal- und

Maximalmesswerte der Außentemperatur gelöscht (alle Daten werden auf den aktuellen Stand des aktuell angezeigten Senders gesetzt; die Daten müssen für jeden Außensender separat gelöscht werden).

Hinweis: Die Zeit- und Datumsinformation für die minimalen und maximalen Temperaturwerte wird

Zeit

Tagesdatum

Wettervorhersagesymbol

Relative Raumluftfeuchtigkeit %

Komfortstufensymbol

Außensendersignal*

Raumtemperatur

in °C oder °F

Außentemperatur

in °C oder °F

Monat

Außensender-Kennziffer

Wettertendenzanzeige

DCF-Sendemast-Symbol

(für Zeitempfang)

Batterietiefstandsanzeige

(Wetterstation)

Batterietiefstandsanzeige

(Außensender)

ebenfalls auf die aktuellen Zeitdaten gesetzt.

 Zur Änderung von Minuten, Monat und Tagesdatum im Einstellmodus.

Hinweis: Mithilfe der OUT-Taste wird im 24-Stundenmodus der Monat, im 12-Stundenmodus das Tagesdatum eingestellt.

CH-Taste (Kanal)

 Dient der Umschaltung zwischen den Außentemperatursendern 1, 2 und 3 (bei Einsatz von mehr als

einem Sender).

 Dient dem Verlassen des Manuellen Einstellmodus.

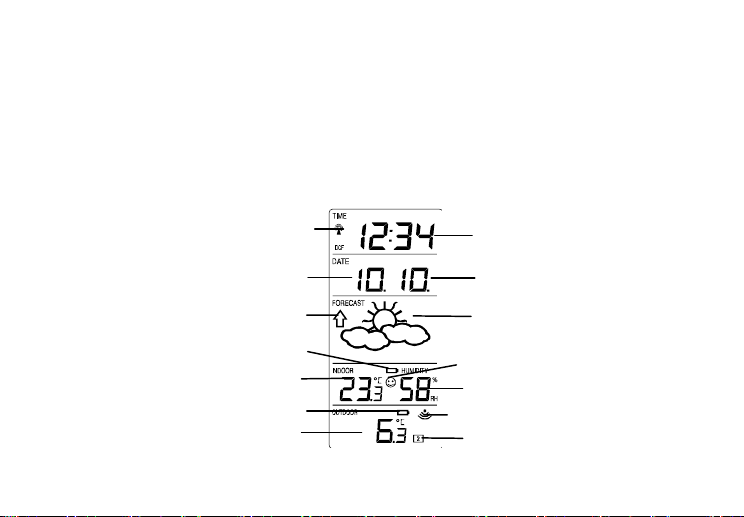

LCD-BILDSCHIRM

LCD (blinkend)

* Wenn das Sendesignal des Außensenders von der Wetterstation erfolgreich empfangen wurde, wird dieses Symbol eingeschaltet (bei Fehlempfang wird das Symbol nicht angezeigt). Der Anwender kann damit erkennen, ob der letzte Empfang erfolgreich (Symbol EIN) oder nicht erfolgreich war (Symbol AUS). Ein kurzes Blinken zeigt ferner an, dass gerade ein Signalempfang stattfindet.

MANUELLE EINSTELLUNGEN:

Folgende manuelle Einstellungen können durch Betätigung der SET-Taste geändert werden:

 Einstellung des LCD-Kontrasts  Zeitzoneneinstellung  Zeitsignalempfang Ein/Aus (ON/OFF)  Einstellung der 12-/24-Stunden-Zeitanzeige  Manuelle Zeiteinstellung  Kalendereinstellung  Einstellung der °C-/°F-Temperaturanzeige  Einstellung der Schaltempfindlichkeit der Wettervorhersagesymbole

Drücken und halten Sie die SET-Taste für etwa 3 Sekunden zum Eintritt in den Manuellen Einstellmodus:

EINSTELLUNG DES LCD-KONTRASTS:

Zeitzone (blinkend)

blinkend

Der LCD-Kontrast kann entsprechend dem Wunsch des Anwenders in 8 verschiedenen Stufen eingestellt werden (Voreinstellung LCD 5). Einstellung der Kontraststufen wie folgt:

1. Drücken Sie die IN-Taste zur Auswahl der gewünschten Kontraststufe.

2. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus “Zeitzoneneinstellung“ die SET-Taste oder verlassen Sie den Einstellmodus durch Drücken der CH-Taste.

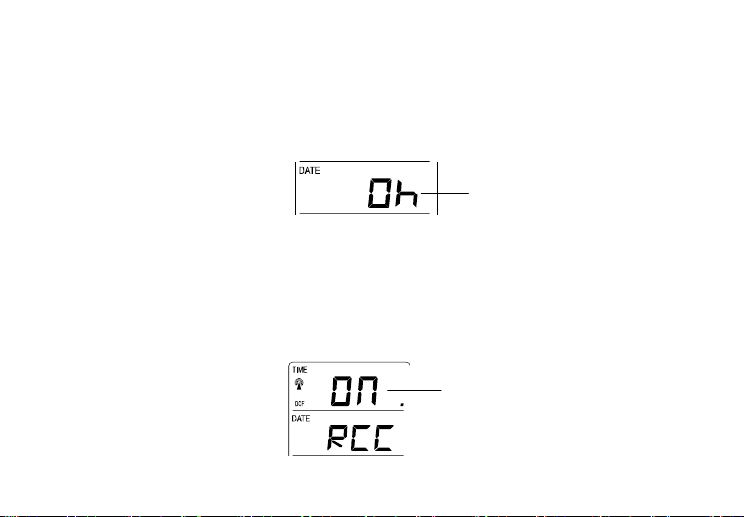

ZEITZONENEINSTELLUNG:

Die Zeitzonen-Voreinstellung der Wetterstation ist “0h“. Einstellung einer anderen Zeitzone:

1. Drücken Sie nach Komplettierung der Einstellung des LCD-Kontrasts die SET-Taste, um zur Zeitzoneneinstellung zu gelangen (blinkend).

2. Stellen Sie mit der IN-Taste die neue Zeitzone ein. Der Einstellbereich läuft in 1-stündigen Intervallen von 0 bis +12, schaltet dann auf -12 und läuft zurück auf 0.

3. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus “Zeitsignalempfang Ein/Aus“ die SET-Taste oder verlassen Sie den Einstellmodus durch Drücken der CH-Taste.

ZEITSIGNALEMPFANG EIN/AUS (ON/OFF)

blinkend

In Gegenden, in denen der Empfang des DCF-77-Zeitcodes nicht möglich ist, kann die DCFZeitempfangsfunktion abgeschaltet werden. Die Uhr arbeitet dann wie eine normale Quarzuhr (Voreinstellung Ein).

1. Die Anzeige “ON” (Ein) auf dem LCD beginnt zu blinken.

2. Benutzen Sie die IN-Taste, um die Zeitempfangsfunktion abzuschalten.

3. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus “Einstellung der 12-/24- Stunden-Zeitanzeige“ die SET-Taste oder verlassen Sie den Einstellmodus durch Drücken der CH- Taste.

Hinweis: Ist die Zeitempfangsfunktion manuell abgeschaltet (Aus = OFF), so findet so lange kein Empfangsversuch für die DCF-77-Zeitinformation statt, bis die Empfangsfunktion wieder aktiviert wird (Ein = ON). Im Zustand OFF wird das Zeitempfangssymbol auf dem LCD-Bildschirm nicht dargestellt.

EINSTELLUNG DER 12-/24-STUNDEN-ZEITANZEIGE

1. Drücken Sie nach der Einstellung der Zeitempfangsfunktion die SET-Taste. Auf dem LCD blinkt entweder “12h” oder “24h”.

2. Drücken Sie zur Auswahl des 12- oder 24-Stunden-Anzeigemodus die IN-Taste.

3. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus “Manuelle Zeiteinstellung“ erneut die SET-Taste oder verlassen Sie den Einstellmodus durch Drücken der CH-Taste.

Minuten (blinkend)

Stunden (blinkend)

Hinweis: Bei Auswahl des 24-Stunden-Modus wird das Datum im Format Tagesdatum und Monat, bei Auswahl des 12-Stunden-Modus im Format Monat und Tagesdatum angezeigt.

MANUELLE ZEITEINSTELLUNG:

Für den Fall, dass die Wetterstation kein DCF-Zeitsignal erkennen kann (z. B. Störungen, Sendeentfernung, etc.), ist eine manuelle Zeiteinstellung möglich. Die Uhr arbeitet dann als normale Quarzuhr. Einstellung der Zeit:

1. Die Stunden- und Minutenstellen in der Zeitsektion des LCD-Bildschirms beginnen zu blinken.

2. Benutzen Sie zur Einstellung der Stunden die IN-Taste und zur Einstellung der Minuten die OUTTaste. Wenn Sie während der Einstellung die jeweilige Taste gedrückt halten, so schalten die Stunden in 1-Stunden-Schritten, die Minuten in 5-Minuten-Schritten weiter.

3. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus “Kalendereinstellung“ die SET-Taste oder verlassen Sie den Einstellmodus durch Drücken der CH-Taste.

Hinweis:

Trotz manueller Zeiteinstellung wird das Gerät weiter versuchen, das Zeitsignal zu empfangen. Bei erfolgreichem Empfang überschreibt die empfangene Zeitinformation die manuell eingestellte Zeit. Während der Empfangsversuche blinkt das DCF-77-Sendemastsymbol. Findet kein erfolgreicher Empfang statt, so

wird das DCF-Symbol verschwinden. Am nächsten Tag wird jedoch ein erneuter Empfangsversuch gestartet.

KALENDEREINSTELLUNG:

Jahr (blinkend) Tagesdatum (blinkend) Monat (blinkend) Die Kalendervoreinstellung der Wetterstation ist der 1.1. des Jahres 2011. Wird das funkgesteuerte DCF-

Zeitsignal empfangen, wird damit automatisch auch das Kalenderdatum auf den neuesten Stand gebracht. Ist kein DCF-77-Signalempfang möglich, so kann das Datum auf folgende Weise auch manuell eingestellt werden:

1. Stellen Sie mit der IN-Taste das gewünschte Jahr ein. Die Auswahl reicht von 2011 bis 2039 (Voreinstellung ist 2011).

2. Drücken Sie zum Eintritt in den Modus für die Einstellung von Monat und Tagesdatum die SET-Taste.

3. Drücken Sie zur Einstellung des gewünschten Tagesdatums die IN- (oder OUT-) Taste, zur Einstellung des gewünschten Monats die OUT- (oder IN-) Taste.

4. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus “Einstellung der °C-/°F- Temperaturanzeige“ die SET-Taste oder verlassen Sie den Einstellmodus durch Drücken der CH- Taste.

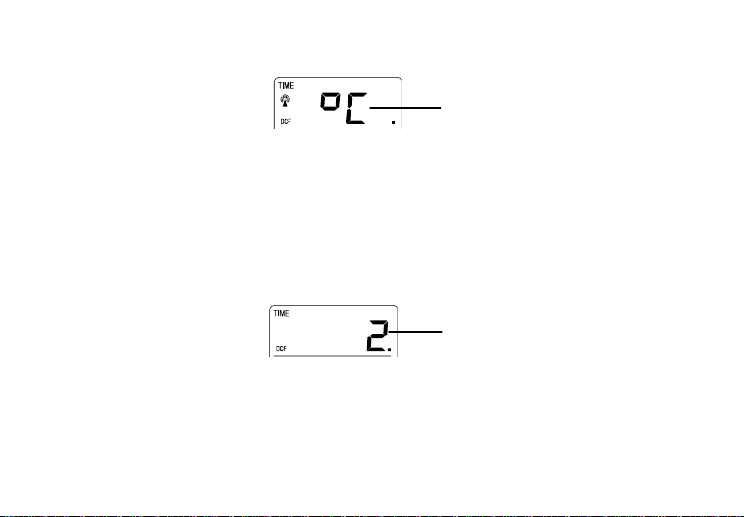

EINSTELLUNG DER °C-/°F-TEMPERATURANZEIGE:

blinkend

Die Voreinstellung der Temperaturanzeige ist “°C” (Grad Celsius). Auswahl der gewünschten Anzeige wie

folgt:

1. Benutzen Sie bei blinkendem Symbol “C” die IN-Taste zur Auswahl der Anzeige “°F” (Grad Fahrenheit) oder “°C” (Grad Celsius).

2. Ist die gewünschte Temperaturanzeige gewählt, so drücken Sie zur Bestätigung der Wahl und zum

Eintritt in den Modus “Einstellung der Schaltempfindlichkeit der Wettervorhersagesymbole“ die

SET-Taste oder verlassen Sie den Einstellmodus durch Drücken der CH-Taste.

EINSTELLUNG DER SCHALTEMPFINDLICHKEIT DER WETTERVORHERSAGESYMBOLE

Für Gegenden mit rasch veränderlichen Wetterverhältnissen können die Wettersymbole auf eine andere Schaltempfindlichkeit gestellt werden, um die geänderten Verhältnisse schneller anzeigen zu können.

1. Stellen Sie mit der IN-Taste den Wetterempfindlichkeitspegel ein. Es sind die drei Schaltpegel 1, 2 und 3 verfügbar. Hierbei steht Pegel 1 für die empfindlichste (schnellste), Pegel 3 für die unempfindlichste (langsamste) Einstellung (Voreinstellung Schaltpegel 2).

2. Drücken Sie zur Bestätigung der Wahl und zum Verlassen der Manuellen Einstellungen die SETTaste.

Sonnig Bewölkt mit sonnigen Abschnitten Regen

WETTERVORHERSAGE UND WETTERTENDENZ: DIE WETTERVORHERSAGESYMBOLE:

Die Wettervorhersagesymbole in der dritten Sektion des LCD-Bildschirms werden in einer der folgenden Kombinationen angezeigt:

Bei plötzlichen oder größeren Schwankungen des Luftdrucks werden die Anzeigesymbole aktualisiert, um die Wetterveränderung anzuzeigen. Wechseln die Anzeigesymbole nicht, dann hat sich entweder der Luftdruck nicht verändert oder die Veränderung ist so langsam eingetreten, dass sie von der Wetterstation nicht registriert werden konnte. Wenn die Anzeigesymbole Sonne oder Regen anzeigen, verändert sich die Anzeige auch dann nicht, wenn sich das Wetter bessert (Anzeige sonnig) oder verschlechtert (Anzeige Regen), da die Anzeigesymbole bereits die beiden Extremsituationen darstellen.

Die Anzeigesymbole zeigen eine Wetterbesserung oder -verschlechterung an, was aber nicht unbedingt, wie durch die Symbole angegeben, Sonne oder Regen bedeutet. Ist das aktuelle Wetter zum Beispiel wolkig und es wird Regen angezeigt, deutet dies nicht auf eine Fehlfunktion des Gerätes hin, sondern gibt an, dass der Luftdruck gesunken und eine Wetterverschlechterung zu erwarten ist, wobei es sich aber nicht unbedingt um Regen handeln muss.

Hinweis:

Nach der Grundeinstellung sollten die Wettervorhersagen für die ersten 12 - 24 Stunden nicht beachtet werden, da die Station erst über diesen Zeitraum auf konstanter Höhe über dem Meeresspiegel Luftdruckdaten sammeln muss, um eine genauere Vorhersage treffen zu können. Wie mit jeder Wettervorhersage kann auch hier keine 100%ige Genauigkeit garantiert werden. Auf Grund der unterschiedlichen Klimazonen, für die das Gerät entwickelt wurde, hat die Wetterstation eine durchschnittliche Treffergenauigkeit von 75%. In Gegenden mit plötzlichen Wetteränderungen (z. B. von Sonne zu Regen) wird die Wetterstation genauer sein als in Gebieten mit sehr konstanten Wetterbedingungen (z. B. meist sonnig). Wird die Wetterstation an einen Ort gebracht, der deutlich höher oder tiefer als der ursprüngliche Standplatz liegt (z. B. vom Erdgeschoss in die oberen Stockwerken eines Hauses), so entnehmen Sie die Batterien und legen sie nach etwa 30 Sekunden erneut ein. Durch diese Maßnahme wird das Gerät die neue Örtlichkeit nicht fälschlich als Luftdruckänderung interpretieren, wenn es sich tatsächlich nur um eine geringfügige Änderung der Höhe über dem Meeresspiegel handelt. Unterlassen Sie auch hier wieder für die nächsten 12

- 24 Stunden eine Ablesung der Vorhersage. Dies gibt dem Gerät ausreichend Zeit, bei konstanter

Meereshöhe zu arbeiten.

DIE WETTERTENDENZANZEIGE:

Mit den oben beschriebenen Wettervorhersagesymbolen arbeiten die Wettertendenzanzeigen zusammen. Es ist dies ein nach oben oder nach unten gerichteter Pfeil, der sich in der oberen rechten Ecke der Wettervorhersagesektion des LCD-Bildschirms befindet. Zeigt dieser Pfeil nach oben, so heißt dies, dass der Luftdruck steigt und eine Wetterbesserung in Aussicht steht. Zeigt der Pfeil nach unten, so bedeutet dies fallender Luftdruck und damit eine zu erwartende Wetterverschlechterung. Aufgrund dieser Überlegung kann das Gerät also auch erkennen lassen, wie sich das Wetter verändert hat oder wie es sich ändern könnte. Wird z. B. der nach unten gerichtete Pfeil gleichzeitig mit den Symbolen der bewölkten Sonne angezeigt, so fand die letzte erkennbare Wetteränderung während einer sonnigen Periode statt (d. h. es wurde nur das Sonnensymbol angezeigt). Da der Tendenzpfeil nach unten zeigt, heißt dies weiter, dass die nächste Wetteränderung das Regensymbol zur Anzeige bringen wird.

Hinweis: Hat die Wettertendenzanzeige erstmals eine Änderung des Luftdrucks registriert, so bleibt sie

Relative Raumluftfeuchtigkeit in %

Raumtemperatur

in °C oder °F

Komfortstufenanzeige

permanent auf dem LCD-Bildschirm sichtbar.

RAUMTEMPERATUR UND RELATIVE RAUMLUFTFEUCHTIGKEIT:

Raumtemperatur und Raumluftfeuchtigkeit werden ständig automatisch auf den neuesten Stand gebracht und in der vierten Sektion des LCD-Bildschirms angezeigt.

DIE KOMFORTSTUFENANZEIGE:

Angenehm: Das Symbol eines heiteren Gesichts “” zeigt einen Temperaturbereich zwischen 20°C

Unangenehm: Das Symbol eines betrübten Gesichts “” kennzeichnet alle Werte außerhalb jener der

ANSICHT UND RÜCKSTELLUNG DER INNENRAUM-MESSDATEN:

1. Drücken Sie die IN-Taste, um zwischen den Anzeigen der aktuellen und gespeicherten minimalen

und 25,9°C (68°F und 78,6°F) sowie eine Relative Luftfeuchtigkeit zwischen 45% and 65% an.

angenehmen Komfortstufe.

und maximalen Raumtemperatur- und Raumluftfeuchtigkeitswerte sowie der Zeitpunkte von deren Speicherung umzuschalten. Ein Mal zur Anzeige der gespeicherten minimalen Raumtemperatur und Raumluftfeuchtigkeit mit Zeit und Datum der Speicherung.

Zwei Mal zur Anzeige der gespeicherten maximalen Raumtemperatur und Raumluftfeuchtigkeit mit

Kennziffer des aktuell angezeigten Außensenders (nur bei Einsatz von mehr als einem Sender)

Außenempfangssymbol

Außentemperatur

in °C oder °F

Maximum-Anzeige

Zeit und Datum der Speicherung. Drei Mal zur Rückkehr zur Anzeige der aktuelle Werte von Raumtemperatur, Raumluftfeuchtigkeit, Zeit und Datum.

Hinweis: Die Zeit/Datumsinformation ist nur für die minimalen und maximalen Temperaturdaten verfügbar.

2. Zur Rückstellung der minimalen und maximalen Temperatur- und Luftfeuchtigkeitswerte und des Zeitpunkts von deren Speicherung drücken Sie für etwa 3 Sekunden die IN-Taste. Dies setzt alle gespeicherten minimalen und maximalen Daten auf die aktuellen Werte von Raumtemperatur, Raumluftfeuchtigkeit, Zeit und Datum zurück.

AUSSENTEMPERATUR:

Die fünfte Sektion des LCD-Bildschirms zeigt die Außentemperatur und ein Empfangssignal. Wenn mehr als ein Außensender eingesetzt ist, wird auch eine Kennziffer des aktuell angezeigten Senders neben der Temperaturanzeige erscheinen.

ANSICHT UND RÜCKSTELLUNG DER AUSSENBEREICHS-MESSDATEN:

1. Drücken Sie die OUT-Taste, um zwischen den Anzeigen der aktuellen und gespeicherten minimalen und maximalen Außentemperaturwerte sowie der Zeiten von deren Speicherung umzuschalten: Ein Mal zur Anzeige der gespeicherten minimalen Außentemperatur mit Zeit und Datum der Speicherung. Zwei Mal zur Anzeige der gespeicherten maximalen Außentemperatur mit Zeit und Datum der Speicherung.

Drei Mal zur Rückkehr zur Anzeige der aktuelle Werte von Außentemperatur, Zeit und Datum.

2. Drücken Sie die CH-Taste zur Umschaltung zwischen den einzelnen Außensendern: Ein Mal zur Anzeige von Außensender 2. Zwei Mal zur Anzeige von Außensender 3. Drei Mal zur Rückkehr zur Anzeige von Außensender 1.

Hinweis: Die Senderkennziffer wird nur angezeigt, wenn mehr als ein Außensender erkannt wurden.

3. Zur Rückstellung der minimalen und maximalen Außentemperaturwerte und des Zeitpunkts von deren Speicherung drücken Sie für etwa 3 Sekunden die OUT-Taste. Dies setzt alle gespeicherten minimalen und maximalen Daten auf die aktuellen Werte von Außentemperatur, Zeit und Datum zurück.

Hinweis: Die minimalen und maximalen Werte müssen für jeden Außensender individuell zurück gestellt

werden.

BEI BENUTZUNG VON MEHR ALS EINEM AUßENSENDER:

1. Zum Umschalten zwischen den einzelnen Außensendern drücken Sie die CH -Taste.

Ein Mal zur Anzeige des Senderkanals 2 Zwei Mal zur Anzeige des Senderkanals 3 Drei Mal zur Rückkehr zur Anzeige des Senderkanals 1

2. Benutzen Sie zur Anzeige der minimalen und maximalen Temperaturdaten des gewählten Außensenders die OUT –Taste.

3. Zur Rückstellung der minimalen und maximalen Temperaturdaten sowie der Zeiten von deren Speicherung drücken Sie die OUT-Taste für etwa 3 Sekunden. Dies stellt die gespeicherten Minimalund Maximaldaten auf die aktuellen Werte von Zeit, Datum und Temperatur zurück.

Hinweis: Die minimalen und maximalen Daten müssen für jeden Außensender einzeln und separat zurückgestellt werden.

HINWEIS ZUM AUSSENTEMPERATURSENDER:

Die Außentemperatur wird alle 4 Sekunden gemessen und zur Wetterstation gesendet. Der Sendebereich des Temperatursenders kann durch die Außentemperatur beeinflusst werden. So kann sich bei kalten Temperaturen die Sendedistanz vermindern. Bitte beachten Sie dies bei der Platzierung der Außensender.

868 MHz-SIGNALEMPFANG:

Werden die Außentemperaturdaten nicht innerhalb von 3 Minuten nach der Grundeinstellung empfangen und angezeigt (oder zeigt die Außenbereichsanzeige der Wetterstation im normalen Betriebsmodus nur “- -.

-”), so überprüfen Sie bitte folgende Punkte:

1. Der Abstand von Wetterstation und Außensender zu Störquellen wie z. B. Computermonitoren oder Fernsehgeräten sollte mindestens 1,5 – 2 Meter betragen.

2. Vermeiden Sie, die Geräteeinheiten direkt an oder in die Nähe von metallischen Türen oder Fensterrahmen zu platzieren.

3. Die Benutzung anderer, auf derselben Frequenz (868 MHz) arbeitender Geräte wie z. B. Kopfhörer oder Lautsprecher kann die korrekte Signalübertragung verhindern.

4. Störungen des Empfangs können auch von Nachbarn verursacht werden, die auf derselben

Frequenz (868 MHz) arbeitende Geräte betreiben.

Hinweis: Wird das 868 MHz-Signal korrekt übertragen und empfangen, so sollten die Batteriefächer von Wetterstation und Außensender nicht mehr geöffnet werden. Es könnten sich dadurch die Batterien aus den Kontakten lösen und damit eine unerwünschte Rückstellung herbeiführen. Sollte dies trotzdem versehentlich vorkommen, so müssen zur Vermeidung von Übertragungsproblemen alle Einheiten neu eingestellt werden (siehe “Grundeinstellung“ oben). Der Sendebereich vom Außensender zur Wetterstation beträgt im Freifeld etwa 100 Meter. Dies ist jedoch von den Umgebungsbedingungen und möglichen Störquellen abhängig. Ist trotz Beachtung aller o. g.

Faktoren kein Empfang möglich, so sind alle Geräteteile neu einzustellen (siehe “Grundeinstellung“ oben).

PLATZIERUNG DER WETTERSTATION

Die Wetterstation wird mit einem abnehmbaren Tischständer geliefert, so dass Tischaufstellung oder Wandmontage des Geräts möglich ist. Bitte stellen Sie vor der Wandmontage sicher, dass die Außenbereichsdaten an der gewünschten Montagestelle korrekt empfangen werden. Wandmontage wie

PLATZIERUNG DES AUSSENTEMPERATURSENDERS

folgt:

1. Befestigen Sie eine Schraube (nicht im Lieferumfang) in der gewünschten Wand und lassen Sie deren Kopf etwa 5 mm von der Wand abstehen.

2. Ziehen Sie den Tischständer von der Wetterstation ab und hängen Sie diese an der Schraube ein. Achten Sie darauf, dass die Station vor dem Loslassen sicher an der Schraube einrastet.

Der Außentemperatursender ist mit einem Halter ausgestattet, der mittels zweier mitgelieferter Schrauben an eine Wand montiert werden kann. Nach Aufstecken des Tischständers an der Unterseite des Senders kann dieser auch auf eine ebene Unterlage gestellt werden.

Wandmontage

1. Befestigen Sie mithilfe der mitgelieferten Schrauben und Plastikdübel den Wandhalter an der gewünschten Wandstelle.

2. Stecken Sie den Außensender auf den Wandhalter.

Hinweis:

Problem

Lösungen

Keine Anzeige auf der Basisstation

 Batterien polrichtig einlegen  Batterien wechseln

Kein Senderempfang Anzeige „---“

 Batterien des Außensenders prüfen (keine Akkus

verwenden!)

 Neuinbetriebnahme von Sender und Basisgerät gemäß

Anleitung

 Anderen Aufstellort für Sender und/oder Basisgerät

wählen

 Abstand zwischen Sender und Basisgerät verringern  Beseitigen der Störquellen

Kein DCF Empfang

 Einstellung DCF Empfang auf „EIN“  Anderen Aufstellort für Basisgerät wählen  Uhrzeit manuell einstellen

Platzieren Sie vor der endgültigen Montage des Wandhalters alle Geräteeinheiten an die gewünschten Montagestellen, um zu prüfen, ob die Außensenderdaten korrekt empfangen werden. Werden die Signale nicht empfangen, so verschieben Sie die Einheiten geringfügig, da dies meist bereits zu einem guten Signalempfang führt.

PFLEGE UND WARTUNG

 Reinigen Sie das Gerät und den Sender mit einem weichen, leicht feuchten Tuch. Keine Scheuer-

oder Lösungsmittel verwenden! Vor Feuchtigkeit schützen.

 Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.

FEHLERBESEITIGUNG

 Empfangsversuch in der Nacht abwarten

Unkorrekte Anzeige

 Batterien wechseln

ENTSORGUNG

TECHNISCHE DATEN:

Empfohlene Betriebstemperatur : 5°C bis +40°C Temperaturmessbereich: Innenraum : -9,9°C bis +59,9°C mit 0,1°C Auflösung / 14,2°F bis 139,8°F mit 0,2°F Auflösung (Anzeige “OF.L” außerhalb dieses Bereichs) Außenbereich : -39,9°C bis +59,9°C mit 0,1°C Auflösung / -39,8°F bis +139,8°F mit 0,2°F Auflösung (Anzeige “OF.L” außerhalb dieses Bereichs)

Dieses Produkt wurde unter Verwendung hochwertiger Materialen und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß

nationaler oder lokaler Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

Raumluftfeuchtigkeitsbereich : 20% bis 95% mit 1% Auflösung (Anzeige “- -“ bei Raumtemperatur =

Datenprüfintervalle:

Raumtemperatur : alle 16 Sekunden Raumluftfeuchtigkeit : alle 16 Sekunden Außentemperatur : alle 4 Sekunden Sendebereich : bis zu 100 m (im Freifeld) Stromversorgung: Wetterstation : 2 x 1,5 V-Batterie Typ Mignon AA, IEC LR6 Temperatursender : 2 x 1,5 V-Batterie Typ Mignon AA, IEC LR6 Batterielebensdauer : etwa 24 Monate (Alkali-Batterien empfohlen)

Abmessungen (L x B x H):

Wetterstation : 97 x 30 x 138 mm (ohne Tischständer) Temperatursender : 38.2 x 21.2 x 128.3 mm (ohne Wandhalter)

Übertragungsfrequenz : 868 MHz Maximale Sendeleistung :< 25mW

OL.F; Anzeige “19%“ wenn < 20% und “95%” wenn > 96%)

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der Artikel-Nummer auf unserer Homepage.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 35.1026.54.IT der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de E-Mail: info@tfa-dostmann.de TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim

08/16

WIRELESS 868 MHz WEATHER STATION

Instructions Manual

Thank you for choosing this wireless weather station from TFA.

BEFORE YOU USE IT Please be sure to read the instruction manual carefully.

This information will help you to familiarise yourself with your new device, learn all of its functions and parts, find out important details about its first use and how to operate it, and get advice in the event of faults. Following the instruction manual for use will prevent damage to the device and loss of your statutory rights arising from defects due to incorrect use.

We shall not be liable for any damage occurring as a result of not following these instructions. Likewise, we take no responsibility for any incorrect readings and for any consequences which may result from them. Please look after this manual for future reference. Please take particular note of the safety advice!

SCOPE OF SUPPLY:

 Weather station (basic unit)  Outdoor transmitter

 Instruction manual

Cat. No. 35.1026.54.IT

FIELD OF OPERATION AND ALL OF THE BENEFITS OF YOUR NEW WEATHER STATION AT A GLANCE:

 DCF-77 Radio controlled time with manual setting options  Time reception ON/OFF  12/24 hour display  Hour and minute display, seconds indicated by flashing dot  Time zone option ±12 hours  Date and month calendar display  Weather forecasting with 3 weather icons and weather tendency indicator  Weather forecasting icon sensitivity setting  Temperature display in degrees Celsius (°C) or Fahrenheit (°F) selectable  Indoor and outdoor temperature display with MIN/MAX recording and time of reception  Indoor humidity reading displayed as RH% with MIN/MAX recordings  All MIN/MAX recordings can be reset  Indoor comfort level indicator - happy or sad face icons  Can take up to three outdoor transmitters  LCD contrast setting  Low battery indicator  Wireless transmission at 868 MHz  Signal reception intervals at 4 seconds  Wall mounting or table standing

FOR YOUR SAFETY:

 The product is exclusively intended for the field of application described above. The product should

only be used as described within these instructions.

 Unauthorised repairs, modifications or changes to the product are prohibited.

 Keep this instrument and the batteries out of reach of children.  Batteries must not be thrown into the fire, short-circuited, taken apart or recharged. Risk of explosion!  Batteries contain harmful acids. Low batteries should be changed as soon as possible to prevent

! Important information on product safety!

 Do not expose the instrument to extreme temperatures, vibration or shock.  The outdoor transmitter is protected against splash water, but is not watertight. Choose a shady and

Caution! Risk of injury:

damage caused by a leaking battery. Never use a combination of old and new batteries together or batteries of different types. Wear chemical-resistant protective gloves and glasses when handling leaked batteries.

dry position for the transmitter.

Detachable stand

LCD display

Function

keys

Hanging hole

Battery cover

ELEMENTS The weather station

The outdoor transmitter

 Remote transmission of outdoor temperature to weather station by 868

MHz signal

 Wall mounting case  Mounting at a sheltered place. Avoid direct rain and sunshine

HOW TO INSTALL AND REPLACE BATTERIES IN THE TEMPERATURE TRANSMITTER

HOW TO INSTALL AND REPLACE BATTERIES IN THE WEATHER STATION

Battery replacement

 Replace the batteries of the weather station when the battery symbol appears near the indoor

humidity display.

The temperature transmitter uses 2 x AA, IECLR6, 1.5V batteries. To install and replace the batteries, please follow the steps below:

1. Slide the battery cover downwards and remove.

2. Insert the batteries, observing the correct polarity (see marking).

3. Replace the battery cover.

The weather station uses 2 x AA, IEC LR6, 1.5V batteries. To install and replace the batteries, please follow the steps below:

1. Insert finger or other solid object in the space at the bottom center of the battery compartment and lift up to remove the cover.

2. Insert batteries observing the correct polarity (see marking).

3. Replace compartment cover.

 When the batteries of the transmitter are used up, the low battery icon appears near the outdoor

temperature display.

Note:

In the event of changing batteries in any of the units, all units need to be reset by following the setting up procedures. This is due to a random security code assigned by the transmitter at start-up. This code must be received and stored by the weather station in the first 3 minutes of power being supplied to the transmitter.

SETTING UP:

WHEN ONE TRANSMITTER IS USED

1. First, insert the batteries in the transmitter (see “How to install and replace batteries in the temperature transmitter” above).

2. Within 2 minutes of powering up the transmitter, insert the batteries in the weather station (see “How to install and replace batteries in the weather station” above). Once the batteries are in place, all segments of the LCD will light up briefly. Following the indoor temperature/humidity and the time as 0:00 will be displayed. If this information is not displayed on the LCD after 60 seconds, remove the batteries and wait for at least 60 seconds before reinserting them. Once the indoor data is displayed user may proceed to the next step.

3. After the batteries are inserted, the weather station will start receiving data signal from the transmitter. The outdoor temperature data should then be displayed on the weather station. If this does not happen after 2 minutes, the batteries will need to be removed from both units and reset from step 1.

4. In order to ensure sufficient 868 MHz transmission however, the distance between the weather

station and the transmitter should not be more than 100 meters (see notes on “Positioning” and “868 MHz reception”).

Note:

In the event of changing batteries of the units, ensure the batteries do not spring free from the contacts. Always wait at least 1 minute after removing the batteries before reinserting, otherwise start up and transmission problems may occur.

WHEN MORE THAN ONE TRANSMITTER IS USED

1. User shall remove all the batteries from the weather station and transmitters, and wait 60 seconds.

2. Insert the batteries in the first transmitter.

3. Within 2 minutes of powering up the first transmitter, insert the batteries in the weather Station. Once the batteries are in place, all segments of the LCD will light up briefly. Following the indoor temperature/humidity and the time as 0:00 will be displayed. If these information are not displayed on the LCD after 60 seconds, remove the batteries from both units and wait for at least 60 seconds before reinserting them.

4. The outdoor temperature data from the first transmitter (channel 1) should then be displayed on the weather station. Also, the signal reception icon will be displayed. If this does not happen after 2 minutes, the batteries will need to be removed from both units and reset from step 1.

5. Insert the batteries in the second transmitter as soon as the outdoor temperature readings from the first transmitter are displayed on the weather station. Note : User shall insert the batteries into the second transmitter within 30 seconds after the weather station displays the information of the first transmitter.

6. The outdoor temperature from the second transmitter and the "channel 2" icon should then be displayed on the weather station. If this does not happen after 2 minutes, the batteries will need to be removed from all the units and reset from step 1.

7. Insert the batteries in the third transmitter as soon as the "channel 2" icon and outdoor data are displayed on the weather station. Then within 2 minutes, the channel 3 outdoor data from the third transmitter will be displayed and the channel icon will shift to "3" once the third transmitter is successfully received. If this does not happen, user shall restart the setting up from step 1. Note : User shall insert the batteries into the third transmitter within 30 seconds after the weather station displays the information of the first transmitter or immediately after reception of the second

transmitter is finished.

8. In order to ensure sufficient 868 MHz transmission however, the distance between the weather

station and the transmitter should not be more than 100 meters (see notes on “Positioning” and “868 MHz Reception”).

IMPORTANT:

Transmission problems will arise if the setting for additional sensors is not followed as described above. Should transmission problems occur, it is necessary to remove the batteries from all units and start again the set-up from step 1.

DCF RADIO CONTROLLED TIME

The time base for the radio controlled time is a Cesium Atomic Clock operated by the Physikalisch Technische Bundesanstalt Braunschweig which has a time deviation of less than one second in one million years. The time is coded and transmitted from Mainflingen near Frankfurt via frequency signal DCF-77 (77.5 kHz) and has a transmitting range of approximately 1,500 km. Your radio-controlled weather station receives this signal and converts it to show the precise time in summer or wintertime. The quality of the reception depends greatly on the geographic location. In normal cases, there should be no reception problems within a 1500km radius of Frankfurt.

DCF reception is done twice daily at 02:00 and 03:00 am. If the reception is not successful at 03:00 am, then the next reception takes place the next hour and so on until 06:00am, or until the reception is successful. If the reception is not successful at 06:00 am, then the next attempt will take place the next day at 02:00 am.

Once the outdoor data reception test period is completed, the DCF tower icon in the clock display will start flashing in the upper left corner. This indicates that the clock has detected that there is a radio signal present and is trying to receive it. When the time code is received, the DCF tower becomes permanently lit and the time will be displayed. If the tower icon flashes, but does not set the time or the DCF tower does not appear at all, then please take note of the following:

Setting

Channel

Indoor Outdoor

 Recommended distance to any interfering sources like computer monitors or TV sets is a minimum of

1.5 - 2 meters.

 Within ferro-concrete rooms (basements, superstructures), the received signal is naturally weakened.

In extreme cases, please place the unit close to a window and/ or point its front or back towards the Frankfurt transmitter.

 During nighttime, the atmospheric disturbances are usually less severe and reception is possible in

most cases. A single daily reception is adequate to keep the accuracy deviation below 1 second.

FUNCTION KEYS: Weather station:

The weather station has four easy to use function keys.

SET key (Setting)

 Used to enter the set mode for the following functions: LCD contrast, Time zone, Time Reception

ON/OFF, 12/24 hour display, Manual time, Year, Date, °C/°F, and Weather forecasting icon sensitivity settings.

 The year can only be displayed in the set mode (not displayed in normal mode)

IN key (Indoor)

 Used to toggle between the current/ minimum / maximum indoor temperature and humidity

 Press for over 3 seconds to reset the indoor maximum and minimum temperature and humidity

records (will reset all records to current level) Note: the Time/date information is only available for MIN/MAX temperature data, and will be changed to default time after the reset operation

 Change LCD contrast, time zone, Time Reception ON/OFF, 12/24 hour display, hour, year, month,

day, °C/°F and weather forecasting icon sensitivity units in setting modes Note: in 24hr time display mode, the day is set by using the IN key. In 12hr time display mode, the month is set by using the IN key

OUT key (Outdoor)

 Used to toggle between the current / minimum / maximum outdoor temperature  Press for around 3 seconds to reset the outdoor maximum and minimum temperature records (will

reset all temperatures to current level of the relative transmitter being reset - each transmitter’s data must be reset separately) Note: the time/date information of MIN/MAX data will be reset to default time as well.

 Change minute, month, day in setting modes

Note: in 24hr time display mode, the month is set by using the OUT key. In 12hr time display mode, the day is set by using the OUT key

CH key (Channel)

 Toggle between the outdoor temperature transmitters 1, 2 and 3 (if more than 1 transmitter is used)  Exit manual setting mode

Time

Date

Weather forecast icon

Indoor relative humidity %

Comfort indicator icon

Outdoor reception signal*

Indoor temperature

in °C or °F

Outdoor temperature

in °C or °F

Month

Outdoor transmitter Identification number

Weather tendency icon

DCF Tower icon

(for time reception)

Low battery indicator

(weather station)

Low battery indicator

(transmitter)

LCD SCREEN

* When the signal is successfully received by the weather station, the outdoor transmission icon will be switched on. (If not successful, the icon will not be shown on LCD). The user can then easily see whether

LCD (flashing)

the last reception was successful (icon on) or not (icon off). On the other hand, the short blinking of the icon shows that a reception is currently taking place.

MANUAL SETTINGS

The following manual settings can be changed when pressing the SET key for:

 LCD contrast setting  Time zone setting  Time reception ON/OFF setting  12/24-hour setting  Manual time setting  Calendar setting  °C/°F temperature setting  Weather forecasting icon sensitivity setting

Press and hold the SET button for about 3 seconds to advance to the setting mode:

LCD CONTRAST SETTING:

The LCD contrast can be set to 8 different levels to suit the user’s needs (default LCD contrast setting is LCD 5). To set the desired contrast level:

1. Press the IN key to select the level of contrast desired.

2. Press the SET key to confirm and enter the “Time Zone setting” or exit the setting mode by pressing the CH key

Time Zone (flashing)

Flashing

TIME ZONE SETTING

The time zone default of the Weather Station is 0. To change to another time zone:

1. Press the SET key after completing the LCD contrast setting in order to enter the time zone setting (flashing).

2. Using the IN key, set the time zone. The range runs from 0 to +12 and then runs from -12 back to 0 in consecutive 1 hour intervals.

3. Press the SET key to confirm and enter the “Time reception ON/OFF setting” or exit the setting mode by pressing the CH key.

TIME RECEPTION ON/OFF SETTING

In areas where reception of the DCF-77 time is not possible, the DCF-77 time reception function can be turned OFF. The clock will then work as a normal Quartz clock. (Default setting is ON).

1. The digit “ON” will start flashing on the LCD.

2. Use the IN key to turn OFF the time reception function.

3. Confirm with the SET key and enter the “12/24-Hour Display setting” or exit the setting mode by pressing the CH key

Minutes (flashing)

Hours (flashing)

Flashing

Note: If the time reception function is turned OFF manually, the clock will not attempt any reception of the DCF time as long as the time reception OFF function is activated. The Time Reception icon will not be displayed on the LCD.

12/24 HOUR TIME DISPLAY SETTING

1. After setting time reception ON/OFF, press the SET key, “12h” or “24h” flashes in the LCD.

2. Press the IN key to select the “12h” or “24h” display mode.

3. Press the SET again to confirm and to enter the “Manual Time setting” or exit the setting mode by pressing the CH key

Note: When 24h mode display is selected, the calendar format will be date and month display. When 12h mode display is selected, the calendar format will be month and date display.

MANUAL TIME SETTING

In case the weather station is not able to detect the DCF-signal (disturbances, transmitting distance, etc.), the time can be manually set. The clock will then work as a normal Quartz clock. To set the clock:

1. The hour and minutes digits start flashing in the time display section.

2. Use the IN key to adjust the hours and the OUT key to adjust the minutes. If you hold the key while you adjust, the hours move 1 hour and the minutes move 5 minutes.

3. Confirm with the SET key and enter the “Calendar setting” or exit the setting mode by pressing the CH key.

Note:

The unit will still try and receive the signal despite it being manually set. When it does receive the signal, it will change the manually set time into the received time. During reception attempts the DCF tower icon will flash. If reception has been unsuccessful, then the DCF tower icon will not appear but reception will still be attempted the following day.

CALENDAR SETTING:

Year (flashing) Date (flashing) Month (flashing) The date default of the weather station is 1. 1. of the year 2011. Once the radio-controlled time signals are

received, the date is automatically updated. However, if the signals are not received, the date can also be set manually. To do this:

1. Using the IN key, set the year required. The range runs from 2011 to 2039 (default is 2011).

2. Press the SET key to enter the month and date setting mode.

3. Press the IN (or OUT) key to set the date and the OUT (or IN) key to set the month required.

4. Confirm with the SET key and enter the “°C/°F temperature setting” or exit the setting mode by pressing the CH key.

°C/°F TEMPERATURE SETTING:

Flashing

The default temperature reading is set to °C (degree Celsius). To select °F (degree Fahrenheit):

1. The “C” will be flashing, use the IN key to toggle between “C” and “F”.

2. Once the desired temperature unit has been chosen, confirm with the SET key and enter the

“Weather forecast icon sensitivity setting” or exit the setting mode by pressing the CH key.

WEATHER FORECASTING ICON SENSITIVITY SETTING

For locations with rapid changes of weather conditions, the threshold can be set to a different level for faster display of weather conditions.

1. Use the IN key to set the weather sensitivity level. There are 3 levels of setting: 1, 2 and 3; level 1 is the most sensitive setting, level 3 is the least sensitive setting (default setting is "2").

2. Confirm with the SET key and exit the manual settings.

WEATHER FORECAST AND TENDENCY

Sunny Cloudy with sunny intervals Rainy

THE WEATHER FORECASTING ICONS

There are 3 weather icons on the third section of the LCD which can be displayed in any of the following combinations:

For every sudden or significant change in the air pressure, the weather icons will update accordingly to represent the change in weather. If the icons do not change, then it means either the air pressure has not changed or the change has been too slow for the Weather station to register. However, if the icon displayed is a sun or raining cloud, there will be no change of icon if the weather gets any better (with sunny icon) or worse (with rainy icon) since the icons are already at their extremes.

The icons displayed forecasts the weather in terms of getting better or worse and not necessarily sunny or rainy as each icon indicates. For example, if the current weather is cloudy and the rainy icon is displayed, it does not mean that the product is faulty because it is not raining. It simply means that the air pressure has dropped and the weather is expected to get worse but not necessarily rainy.

Note: After setting up, readings for weather forecasts should be disregarded for the next 12-24 hours. This will allow sufficient time for the Weather station to collect air pressure data at a constant altitude and therefore result in a more accurate forecast.

Common to weather forecasting, absolute accuracy cannot be guaranteed. The weather forecasting feature is estimated to have an accuracy level of about 75% due to the varying areas the Weather station has been designed for use. In areas that experience sudden changes in weather (for example from sunny to rain), the Weather station will be more accurate compared to use in areas where the weather is stagnant most of the time (for example mostly sunny).

If the weather station is moved to another location significantly higher or lower than its initial standing point (for example from the ground floor to the upper floors of a house), discard the weather forecast for the next 12-24 hours. By doing this, the Weather Station will not mistake the new location as being a possible change in air-pressure when really it is due to the slight change of altitude.

WEATHER TENDENCY INDICATOR

Working together with the weather icons is the weather tendency indicators (located on the left and right sides of the weather icons). When the indicator points upwards, it means that the air-pressure is increasing and the weather is expected to improve, but when indicator points downwards, the air-pressure is dropping and the weather is expected to become worse.

Taking this into account, one can see how the weather has changed and is expected to change. For example, if the indicator is pointing downwards together with cloud and sun icons, then the last noticeable change in the weather was when it was sunny (the sun icon only). Therefore, the next change in the weather will be cloud with rain icons since the indicator is pointing downwards.

Note:

Once the weather tendency indicator has registered a change in air pressure, it will remain permanently visualized on the LCD.

Indoor relative humidity %

Indoor temperature

in °C/°F

Comfort level symbol

INDOOR TEMPERATURE AND HUMIDITY READING WITH COMFORT LEVEL INDICATOR

The indoor temperature and humidity are detected automatically and displayed on the fourth section of the LCD.

THE COMFORT LEVEL INDICATORS

Comfortable: A happy face icon “” indicating a temperature level between 20.0°C and 25.9°C (68°F Uncomfortable: A sad face icon “” indicating any value outside the comfortable range.

TOGGLING AND RESETTING THE INDOOR RECORDINGS

1. To toggle between the indoor current, minimum and maximum temperature and humidity data and the times at which they were recorded, press the IN key: Once to show the MIN temperature and humidity values with time and date recorded Twice to show the MAX temperature and humidity values with time and date recorded Three times to return to the current time, date, temperature and humidity levels.

Note: the time/date information is only available for the MIN/MAX temperature data.

to 78.6°F) and humidity between 45% and 65%.

487

2. To reset the MIN/MAX temperature and humidity data and the times at which they were recorded,

Number showing the transmitter unit (only if there is more than one transmitter)

Outdoor reception signal

Outdoor temperature

in °C or °F

Maximum Display

press the IN key continuously for about 3 seconds. This will reset all minimum and maximum data recorded to the current time, date, temperature and humidity.

OUTDOOR TEMPERATURE

The fifth LCD section shows the outdoor temperature and a reception signal. A number beside the temperature will also show the channel number if more than one transmitter is used.

TOGGLING AND RESETTING THE OUTDOOR RECORDINGS:

1. To toggle between the outdoor current, minimum and maximum temperature data and the times at which they were recorded, press the OUT key: Once to show the MIN temperature value with time and date recorded Twice to show the MAX temperature value with time and date recorded Three times to return to the current time, date and temperature level

2. To toggle between transmitters, press the CH key: Once to show transmitter 2 Twice to show transmitter 3 Three times to return to transmitter 1

Note: The transmitter number will only be displayed if there is more than one transmitter detected.

3. To reset the MIN/MAX outdoor temperature data and the times at which they were recorded, press the OUT key continuously for about 3 seconds. This will reset all minimum and maximum data recorded to the current time, date and temperature.

Note: the MIN/MAX data for each transmitter needs to be reset separately.

TO VIEW THE MIN/MAX DATA FROM DIFFERENT TRANSMITTERS

When more than 1 transmitter used:

1. To toggle between transmitters, press the CH key: Once to show transmitter 2 Twice to show transmitter 3 Three times to return to transmitter 1

2. Use OUT key to view the MIN/MAX temperature data for the selected transmitter.

3. To reset the MIN/MAX temperature data, and the times at which they were recorded, press the OUT key continuously for about 3 seconds. This will reset the MIN/MAX data recorded to the current time, date and temperature.

Note: the MIN/MAX data for each transmitter needs to be reset separately.

TEMPERATURE TRANSMITTER

The outdoor temperature is measured and transmitted every 4 seconds. The range of the temperature transmitter may be affected by the temperature. At cold temperatures the transmitting distance may be decreased. Please bear this in mind when placing the transmitter.

868 MHz RECEPTION:

If the outdoor temperature data is not being received within three minutes after setting up (or outdoor display always show “- -. -” in the outdoor section of the weather station during normal operation), please check the following points:

1. The distance of the weather station or transmitters should be at least 2 meters away from any

interfering sources such as computer monitors or TV sets.

2. Avoid placing the transmitters onto or in the immediate proximity of metal window frames.

3. Using other electrical products such as headphones or speakers operating on the 868MHz-signal

frequency may prevent correct signal transmission or reception. Neighbors using electrical devices operating on the 868MHz-signal frequency can also cause interference.

Note: When the 868MHz signal is received correctly, do not re-open the battery cover of either the transmitter or weather station, as the batteries may spring free from the contacts and force a false reset. Should this happen accidentally then reset all units (see “Setting up” above) otherwise transmission problems may occur.

The transmission range is around 100 meters from the transmitter to the weather station (in open space). However, this depends on the surrounding environment and interference levels. If no reception is possible despite the observation of these factors, all system units have to be reset (see “Setting up” above).

POSITIONING THE WEATHER STATION

The weather station comes attached with a removable table stand, which provides the option of table standing or wall mounting the unit. Before wall mounting, please check that the outdoor temperature can be received from the desired locations.

To wall mount:

1. Fix a screw (not supplied) into the desired wall, leaving the head extended out by about 5mm.

2. Place the weather station onto the screw, using the hanging hole on the backside. Gently pull the weather station down to lock the screw into place.

POSITIONING THE OUTDOOR TEMPERATURE TRANSMITTER

CARE AND MAINTENANCE

 Clean the instrument and the transmitter with a soft damp cloth. Do not use solvents or scouring

agents. Protect from moisture.

 Remove the batteries if you do not use the product for a lengthy period.

MALFUNCTION

The sensor is supplied with a holder that may be attached to a wall with the two screws supplied. The sensor can also be position on a flat surface by securing the stand to the bottom to the transmitter.

To wall mount:

1. Secure the bracket onto a desired wall using the screws and plastic anchors.

2. Clip the sensor onto the bracket. Note:

Before permanently fixing the remote temperature transmitter wall base, pace all units in the desired locations to check that the outdoor temperature readings are receivable. In event that the signal is not received, relocate the remote temperature transmitter or move them slightly as this may help the signal reception.

Problems

Troubleshooting

No indication on the weather station

 Ensure batteries polarity are correct  Change batteries

No transmitter reception Display "---"

 Check batteries of external transmitter (do not use

rechargeable batteries!)

 Restart the transmitter and weather station as per the

manual

 Choose another place for the transmitter and/or the

weather station

 Reduce the distance between the transmitter and the

weather station

 Check if there is any source of interference

No DCF reception

 Time reception setting “ON”  Choose another place for the weather station  Manual time setting  Wait for attempted reception during the night

Incorrect display

 Change batteries

WASTE DISPOSAL

This product has been manufactured using high-grade materials and components which can be recycled and reused.

Never throw flat batteries and rechargeable batteries in household waste. As a consumer, you are legally required to take them to your retail store or to appropriate collection sites according to national or local regulations in order to protect the environment. The symbols for the heavy metals contained are: Cd=cadmium, Hg=mercury, Pb=lead

This instrument is labelled in accordance with the EU Waste Electrical and Electronic Equipment Directive (WEEE). Please do not dispose of this product with other household waste. The user is obligated to take end-of-life devices to a designated collection point for the disposal of electrical and electronic equipment, in order to ensure environmentally-compatible disposal.

SPECIFICATIONS:

Recommended operating temperature range : 5ºC to 40ºC

Temperature measuring range:

Indoor : -9.9ºC to +59.9ºC with 0.1°C resolution / 14.2ºF to 139.8ºF with 0.2ºF resolution (“OF.L” displayed if outside this range) Outdoor : -39.9ºC to +59.9ºC with 0.1°C resolution / -39.8ºF to +139.8ºF with 0.2ºF resolution (“OF.L” displayed if outside this range) Indoor humidity range : 20% to 95% with 1% resolution (Display “- -“ if temperature is OL.F; display

Data checking intervals:

Indoor temperature : Every 16 seconds Humidity : Every 16 seconds Outdoor temperature : Every 4 seconds Transmission range : up to 100 meters (open space)

Power consumption (Alkaline batteries recommended): Weather station : 2 x AA, IEC LR6, 1.5V Temperature Transmitter : 2 x AA, IEC LR6, 1.5V Battery life cycle : approximately 24 months Dimensions (L x W x H): Weather station : 90 x 30 x 138 mm (table stand excluded)

“19%” if < 20% and “96%” if > 95%)

Temperature transmitter : 38.2 x 21.2 x 128.3 mm (wall bracket excluded) Transmission frequency: 868 MHz Maximum radio-frequency power: < 25mW

No part of this manual may be reproduced without written consent of TFA Dostmann. The technical data are correct at the time of going to print and may change without prior notice. The latest technical data and information about your product can be found by entering your product number on our homepage.

EU DECLARATION OF CONFORMITY

Hereby, TFA Dostmann declares that the radio equipment type 35.1026.54.IT is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.tfa-dostmann.de E-Mail: info@tfa-dostmann.de TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim 08/16

STATION METEO SANS FIL 868 MHz

Mode d’emploi

Cat. No. 35.1026.54.IT

Nous vous remercions d'avoir choisi la station météo radio-pilotée TFA.

Avant d'utiliser l'appareil Lisez attentivement le mode d'emploi.

Pour vous familiariser avec votre nouvel appareil, découvrez les fonctions et tous les composants, notez les détails importants relatifs à la mise en service et lisez quelques conseils en cas de dysfonctionnement. En respectant ce mode d'emploi, vous éviterez d'endommager l'appareil et de perdre vos droits résultant d’un défaut pour cause d'utilisation non-conforme.

Nous n’assumons aucune responsabilité pour les dommages qui auraient été causés par le nonrespect du présent mode d’emploi. De même, nous n’assumons aucune responsabilité pour des

relevés incorrects et les conséquences qu’ils pourraient engendrer. Suivez bien toutes les consignes de sécurité! Conservez soigneusement le mode d'emploi!

CONTENU DE LA LIVRAISON

 Station météo radio-pilotée (unité de base)  Émetteur extérieur  Mode d'emploi

566

APERÇU DU DOMAINE D'UTILISATION ET DE TOUS LES AVANTAGES DE VOTRE NOUVEL APPAREIL :

 Heure radio-pilotée par signal DCF-77 avec option de réglage manuel  Activation/Désactivation (ON/OFF) de la réception de l'heure  Format d'affichage 12/24 H  Affichage des heures et minutes ; secondes indiquées par un point clignotant  Choix de fuseau horaire ±12 heures  Calendrier affichant date et mois  Prévisions météo avec 3 icônes météo et indicateur de tendance  Réglage de la sensibilité des icônes météo  Affichage des températures en degrés Celsius (°C) ou Fahrenheit (°F)  Affichage des températures intérieure et extérieure avec relevés MIN/MAX  Affichage de l'humidité intérieure sous forme de RH% avec relevés MIN/MAX  Affichage de l'heure et de la date de tous les relevés de température MIN/MAX  Remise à zéro de tous les relevés MIN/MAX  Indicateur de confort intérieur – visage heureux ou triste  Peut recevoir jusqu'à trois émetteurs extérieurs  Réglage du contraste de l'écran LCD  Témoin d'usure des piles  Intervalles de réception du signal à 4 secondes  Transmission sans fil à 868 MHz  Fixation murale ou sur socle

POUR VOTRE SÉCURITÉ:

 L'appareil est uniquement destiné à l'utilisation décrite ci-dessus. Ne l'utilisez jamais à d'autres fins

que celles décrites dans le présent mode d'emploi.

 Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.

 Tenez l’appareil et les piles hors de la portée des enfants.  Ne jetez jamais les piles dans le feu, ne les court-circuitez pas, ne les démontez pas, et ne les

 Ne jamais utiliser des piles anciennes et des piles neuves simultanément ou bien des piles de types

Conseils importants concernant la sécurité du produit!

 Évitez d’exposer l’appareil à des températures extrêmes, des vibrations ou des chocs.  Le capteur extérieur est résistant aux éclaboussures d'eau mais il n'est pas étanche. Pour l'émetteur,

Attention! Danger de blessure

rechargez pas. Risques d'explosion! Les piles contiennent des acides nocifs pour la santé. Les piles faibles doivent être remplacées le plus rapidement possible, afin d'éviter une fuite.

différents. Pour manipuler des piles qui ont fuit, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection !

choisissez un emplacement protégé de la pluie.

Socle amovible

Ecran LCD

Touches de

fonction

Encoche de fixation murale

Couvercle du compartiment à piles

COMPOSANTS Station météo

Émetteur extérieure

 Transmission à distance de la température extérieure à la station météo par

signaux 868 MHz.

 Support mural.  Mettez votre appareil à l’abri de la pluie et du rayonnement solaire directs.

INSTALLATION ET REMPLACEMENT DES PILES DE L’ÉMETTEUR DE TEMPÉRATURE

INSTALLATION ET REMPLACEMENT DES PILES DE LA STATION MÉTÉO

Remplacement des piles

 Remplacez les piles quand le symbole des piles de la station météo apparaît à côté de l’affichage de

l’humidité intérieure.

L'émetteur de température fonctionne avec 2 piles 1,5V de type AA, IEC LR6. Pour installer et remplacer les piles :

1. Retirez le couvercle du compartiment à piles en le faisant glisser vers le bas.

2. Insérez les piles en respectant la polarité (voir le marquage).

3. Refermez le couvercle du compartiment à piles.

La station météo fonctionne avec 2 piles 1,5V de type AA, IEC LR6. Pour installer et remplacer les piles :

1. Appuyez sous le couvercle du compartiment à piles, puis tirez-le vers le bas pour le retirer.

2. Insérez les piles en respectant la polarité (voir le marquage).

3. Replacez le couvercle du compartiment à piles.

 Quand les piles de l’émetteur extérieur sont usées, l’icône de pile faible apparaît à côté de l’affichage

de la température extérieure.

Remarque :

Lors du remplacement des piles dans l’un des appareils, toutes les unités doivent être remises à zéro en suivant les étapes d'installation. Ceci est à cause du code de sécurité désigné par l'émetteur extérieur lors de sa mise en marche et qui doit être reçu et enregistré par la station météo dans les 3 minutes suivant la mise sous tension du transmetteur.

INSTALLATION :

LORSQU’UN ÉMETTEUR EST UTILISÉ :

1. Commencez par installer les piles dans l’émetteur (voir “Installation et remplacement des piles de l’émetteur de température” ci-dessus).

2. Dans les 2 minutes qui suivent la mise sous tension de l’émetteur, installez les piles dans la station météo

(voir le paragraphe “Installation et remplacement des piles de la station météo” ci-dessus). Une fois que les piles sont en place, tous les segments du LCD s’affichent brièvement. Ensuite, la température et l’humidité intérieures et l’heure (sous la forme "0:00") s’affichent. Si ces informations ne s’affichent pas

sur le LCD dans les 60 secondes qui suivent la mise en oeuvre, retirez les piles et attendez au moins 60

secondes avant de les réinsérer. Une fois que les données intérieures sont affichées, passez à l’étape

suivante.

3. Quand les piles sont installées, la station météo commence à recevoir le signal de l’émetteur. La température extérieure devrait alors s’afficher sur la station météo. Si elle ne s’affiche pas dans les 2 minutes, retirez les piles de tous les appareils et recommencer à partir de l’étape 1.

4. Pour assurer une bonne transmission 868MHz, la distance entre la station météo et l’émetteur ne doit

pas excéder 100m en champ libre (voir les paragraphes “Mise en place” et “Réception 868 MHz”).

Remarque :

Lors du remplacement des piles des unités, vérifiez que les piles ne s'éjectent pas spontanément des contacts. Attendez toujours 1 minute entre le retrait des piles et leur réinsertion pour éviter les problèmes de d'initialisation et de transmission.

QUAND PLUS D’UN ÉMETTEUR EST UTILISÉ :

1. Retirez toutes les piles de la station météo et des émetteurs et attendez 60 secondes.

2. Installez ensuite les piles dans le premier émetteur.

3. Dans les 2 minutes qui suivent la mise sous tension du premier émetteur, insérez les piles dans la station météo. Une fois que les piles sont en place, tous les segments du LCD s’allument brièvement. Ensuite, la

température et l’humidité intérieures et l’heure (sous la forme « 0:00 »), s’affichent. Si ces informations ne s’affichent pas sur le LCD dans les 60 secondes qui suivent, retirez les piles et attendez au moins 60

secondes avant de les réinsérer.

4. La température extérieure du premier capteur (canal 1) s’affichera sur la station météo. Si elle ne s’affiche pas dans les 2 minutes qui suivent, retirez les piles de tous les appareils et recommencez à partir de l’étape 1.

5. Dès que le relevé de température extérieure du premier émetteur s’affiche sur la station météo, vous pouvez installer les piles dans le deuxième émetteur.

Note : Il est recommandé d’installer les piles dans le deuxième émetteur dans les 30 secondes qui suivent la réception et l’affichage des données du premier émetteur sur la station météo.

6. La température extérieure du deuxième émetteur et l’icône du canal "2" s’affichera sur la station météo. Si ces informations ne s’affichent pas dans les 2 minutes qui suivent, retirez les piles de tous les appareils et recommencez à partir de l’étape 1.

7. Installez les piles dans le troisième émetteur dès que l’icône du canal "2" et les données extérieures correspondantes s’affichent sur la station météo. Dans les 2 minutes qui suivent, les données extérieures du troisième émetteur canal "3"s’afficheront et le canal affichera "3". Si ce n’est pas le cas, recommencez la mise en service à partir de l’étape 1.

Note : Il est recommandé d’installer les piles dans le troisième émetteur dans les 30 secondes qui suivent la réception et l’affichage des données du premier émetteur sur la station météo ou

immédiatement après la fin de la réception du deuxième émetteur.

8. Pour assurer une bonne transmission 868 MHz, la distance entre la station météo et le/les émetteur(s) ne

doit pas excéder 100m en champ libre (voir les paragraphes “Installation” et “Réception 868MHz”).

IMPORTANT:

Des problèmes de transmission se produiront si les capteurs supplémentaires ne sont pas réglés de la façon indiquée ci-dessus. En cas de problèmes de transmission, retirez les piles de tous les appareils et recommencez à partir de l’étape 1.

REMARQUE POUR LA RECEPTION DE L’HEURE RADIO DCF :

La transmission de l’heure radio s’effectue via une horloge atomique au césium, exploitée par la Physikalisch Technische Bundesanstalt de Braunschweig (Institut Fédéral Physico-Technique de

Braunschweig). L’écart de précision de cette horloge est d' 1 seconde pour un million d’années. L’heure est diffusée à partir de Mainflingen, près de Francfort sur le Main, par un signal DCF-77 (77,5 kHz), avec une portée d’environ 1500 km. Votre horloge radio pilotée reçoit ce signal, le convertit et affiche ainsi toujours l’heure exacte. Le passage de l’heure d’hiver à l’heure d’été et

vice-versa s’effectue également en mode automatique. La réception est essentiellement en fonction de votre position géographique. En règle générale, dans un rayon de 1500 km autour de Francfort, aucun problème de transmission ne devrait apparaître.

Lorsque la période de réception des données extérieures est terminée, l'icône tour DCF commence à clignoter dans l'angle supérieur gauche. Ceci indique que l'horloge a détecté la présence du signal et tente de le réceptionner. Lorsque le code horaire a été reçu, l'icône DCF reste allumée et l'heure radio-pilotée est affichée. La réception DCF est captée deux fois par jour à 02h00 et 03h:00 du matin. Si la réception ne réussit pas à 03h00, un nouvel essai a lieu à l’heure suivante et toutes les heures jusqu’à 06h00 ou jusqu’à ce que la réception réussisse. Si la réception ne réussit pas à 06h00, un nouvel essai a lieu le lendemain à 02h00.

Si l'icône tour clignote mais l'heure ne s'affiche pas, ou si la tour DCF n'apparaît pas du tout, veuillez suivre

Réglage

Canal

Intérieur Extérieur

les recommandations suivantes :

 L'écart avec des sources d'interférences telles que des écrans d’ordinateur ou de téléviseur ne doit  Dans des pièces construites en béton armé (sous-sols, bâtiments), la réception est naturellement

 La nuit, les perturbations atmosphériques sont moindres et la réception est donc possible dans la

TOUCHES DE FONCTION : Station météo :

La station météo dispose de quatre touches de fonction faciles d'utilisation.

Touche SET (Réglage)

 Permet d’accéder aux fonctions suivantes : Contraste de l'écran, fuseau horaire, réception du signal

 L'année n'est affichée que lors des réglages (elle n'est pas affichée lors de l’affichage normal).

pas être inférieur à 1.5 à 2 mètres.

plus faible. Dans des cas extrêmes, placez l'unité près d'une fenêtre et/ou orientez l’avant ou l'arrière

en direction de l'émetteur de Francfort. plupart des cas. Une seule réception quotidienne est suffisante pour maintenir la précision sous 1

seconde.

horaire ON/OFF, format d'affichage 12/24 H, réglage manuel de l’heure, année, date, choix °C/°F et réglage de la sensibilité des icônes de prévision.

Touche IN (Intérieur)

 Permet de basculer entre les relevés de température et d’humidité intérieure MIN/MAX et actuels.

Appuyez sur la touche pendant plus de 3 secondes pour remettre à zéro les relevés de température et d'humidité intérieure MIN/MAX (réinitialisés aux valeurs actuelles) Remarque : les informations sur l'heure et la date ne sont disponibles que pour les données de température MIN/MAX et afficheront l'heure par défaut après la remise à zéro.

 Modifiez les valeurs du contraste de l'écran LCD, du fuseau horaire, de la réception de l'heure

ON/OFF, du format d'affichage 12/24 H, de l'heure, année, date et jour, des unités °C/°F et de la sensibilité des icônes de prévision lors du réglage. Remarque : en affichage 24 H, le jour est réglé à l'aide de la touche IN ; en affichage 12 H, c'est le mois qui est réglé par la touche IN.

Touche OUT (Extérieure)

 Permet de basculer entre les relevés de température extérieure MIN/MAX et actuels.  Appuyez sur la touche pendant environ 3 secondes pour remettre à zéro les relevés de température

extérieure MIN/MAX (ceci réinitialisera tous les relevés de température de l'émetteur concerné aux valeurs actuelles - chaque émetteur devant être remis à zéro séparément) Remarque : les informations sur l'heure et la date des relevés MIN/MAX seront également réinitialisées à l'heure actuelle.

 Modifiez les minutes, le mois et la date lors du réglage.

Remarque : en affichage 24 H, le mois est réglé à l'aide de la touche OUT ; en affichage 12 H, c'est le jour qui est réglé par la touche OUT

Touche CH (Canal)

 Permet de basculer entre les émetteurs de température extérieure 1, 2 et 3 (en cas d'émetteurs

multiples)

 Sortir du réglage manuel

ECRAN LCD

Heure

Icône de prévision météo

Humidité relative intérieure %

Icône de confort intérieur

Signal de réception extérieure*

Temperature intérieure

en °C ou °F

Température extérieure

en °C ou °F

Mois

Identifiant de l'émetteur extérieur

Flèche de tendance

météo

Icône de la tour DCF

(réception de l'heure)

Témoin d'usure des

piles (station météo)

Témoin d'usure des

piles (émetteur)

Date

* Lorsque le signal de l’émetteur extérieur est réceptionné par la station météo, l’indicateur de réception du signal extérieur reste affiché à l’écran (l’icône ne sera pas affichée si la réception échoue). L’utilisateur peut

ainsi s’assurer de la bonne réception du signal (icône affichée) ou de l’échec de réception (icône absente).

Un signal de réception qui clignote indique une réception en cours des données extérieures.

Fuseau horaire (clignotant)

RÉGLAGES MANUELS :

LCD (clignotant)

La programmation peut être modifiée manuellement en maintenant la pression sur la touche SET pour procéder au réglage des fonctions suivantes :

 Contraste de l'écran LCD  Fuseau horaire  Réception de l'heure activée/désactivé (ON/OFF)  Format 12/24 H  Réglage manuel de l'heure  Calendrier  Affichage °C/°F  Sensibilité de l'icône de prévision

Appuyez sur la touche SET pendant environ 3 secondes pour passer au réglage manuel.

CONTRASTE DE L'ÉCRAN LCD :

Le contraste de l'écran LCD est réglable sur 8 niveaux, selon les besoins de l'utilisateur (le niveau par défaut est "lcd 5".) Pour régler le contraste au niveau désiré :

1. Appuyez sur la touche IN pour sélectionner le niveau de contraste désiré.

2. Appuyez sur la touche SET pour valider et passer au réglage du "Fuseau horaire" ou bien quittez les réglages en appuyant sur la touche CH.

FUSEAU HORAIRE

clignotant

Le fuseau horaire par défaut de la station météo est 0h. Pour sélectionner un fuseau horaire différent :

1. Après le réglage du contraste de l'écran LCD, appuyez sur la touche SET pour confirmer le réglage et passer au réglage du fuseau horaire (clignotant).

2. Réglez le fuseau horaire à l'aide de la touche IN. La plage est comprise entre 0 et +12, puis entre -12 et 0, par graduations de 1 heure.

3. Appuyez sur la touche SET pour confirmer le réglage et passer à la “Réception de l'heure

activée/désactivé (ON/OFF)”, ou bien quittez en appuyant sur la touche CH.

RÉCEPTION DE L'HEURE ACTIVÉE/DÉSACTIVÉE (ON/OFF)

Dans les régions où la réception du signal DCF-77 est impossible, la fonction de réception de l'heure peut être désactivée (OFF). L'horloge fonctionnera alors comme une horloge à quartz normale. (Le réglage par défaut est activé "ON" ).

1. Le mot “ON” commencera à clignoter à l'écran LCD.

2. Désactivez "OFF" la fonction de réception de l'heure à l'aide de la touche IN.

3. Appuyez sur la touche SET pour confirmer le réglage et passer au réglage du “Format 12/24 H” ou bien quittez en appuyant sur la touche CH.

Remarque : Si la fonction de réception de l'heure radio-pilotée est désactivée (OFF) manuellement, l'horloge ne tentera pas de réceptionner le signal DCF est par la fonction de réception de l'heure est activé "ON". L'icône de réception de l'heure ne sera alors pas affichée à l'écran LCD.

FORMAT 12/24 H

Minutes (clignotant)

Heure (clignotant)

Clignotant

1. Après réglage de la réception de l'heure sur "ON" ou "OFF", appuyez sur la touche SET : “12h” ou “24h” clignote à l'écran LCD.

2. Appuyez sur la touche IN pour sélectionner le format d'affichage “12h” ou “24h”.

3. Appuyez sur la touche SET pour confirmer le réglage et passer au “Réglage manuel de l'heure” ou bien quittez en appuyant sur la touche CH.

Remarque : En format 24h, le calendrier est affiché sous la forme date/mois. En format 12h, le calendrier est affiché sous la forme mois/date.

RÉGLAGE MANUEL DE L'HEURE

Dans le cas où la station météo ne détecterait pas le signal DCF (perturbations, rayon de réception etc.) l'heure peut être réglée manuellement. L'horloge fonctionne alors comme une horloge à quartz classique. Pour régler l'horloge :

1. Les heures et les minutes commencent à clignoter à la section heure de l'écran LCD.

2. Réglez les heures à l'aide de la touche IN et les minutes à l'aide de la touche OUT. Si vous

maintenez la pression sur l’une de ces 2 touches, les heures défilent heure par heure et les minutes

par tranche de 5 minutes.

3. Appuyez sur la touche SET pour confirmer le réglage et passer au réglage du “Calendrier”, ou bien quittez en appuyant sur la touche CH.

Remarque :

clignotant

L'appareil tentera toujours de réceptionner le signal bien qu'il soit réglé manuellement. A réception du signal, l'heure réglée manuellement sera remplacée par l'heure reçue. Pendant les tentatives de réception, l'icône tour DCF clignote. Si la tentative échoue, l'icône tour DCF disparaît. Néanmoins, la réception sera tentée de nouveau le lendemain.

CALENDRIER :

Année (clignotant) Date (clignotant) Mois (clignotant) La date par défaut de la station météo est 1. 1. de l'année 2011. Dès que le signal radio-piloté est reçu, la

date est mise à jour automatiquement. Si le signal n'est pas reçu, la date peut également être réglée manuellement comme indiqué ci-dessous :

1. Réglez l'année à l'aide de la touche "IN". La plage de réglage des années se situe entre 2011 et 2039 (l'année par défaut est 2011).

2. Appuyez sur la touche SET pour confirmer le réglage et passer au réglage du mois et de la date.

3. Appuyez sur la touche IN (ou OUT selon le format d’affichage choisi) pour régler la date et la touche OUT (ou IN selon le format d’affichage choisi) pour régler le mois.

4. Appuyez sur la touche SET pour confirmer le réglage et passer au réglage de l’ "Affichage des

températures en ºC/ºF”, ou bien quittez en appuyant sur la touche CH.

AFFICHAGE DES TEMPÉRATURES EN °C/°F :

L'affichage par défaut de la température est °C (degrés Celsius). Pour sélectionner °F (degrés Fahrenheit) :

clignotant

Soleil Nuageux Pluie

1. Le “C” clignotera à l'écran ; basculez entre “C” et “F” à l'aide de la touche IN.

2. Lorsque les unités de température ont été sélectionnées, appuyez sur la touche SET pour confirmer le réglage et passer au réglage de la “Sensibilité de l'icône de prévisions”, ou bien quittez en appuyant sur la touche CH.

SENSIBILITÉ DE L’ICÔNE DE PRÉVISION

Dans les endroits où les conditions météo changent rapidement, le seuil de changement des icônes peut être modifié pour un affichage plus rapide des conditions météo.

1. Réglez la sensibilité de l’icône de prévision météo à l'aide de la touche IN. Trois niveaux sont possibles : 1, 2 et 3. Le niveau 1 est le plus sensible, et le niveau 3 le moins sensible (le niveau par défaut est "2").

2. Appuyez sur la touche SET pour confirmer le réglage et quitter les réglages manunuels.

PRÉVISIONS MÉTÉO ET TENDANCE ICÔNES DE PRÉVISION MÉTÉO

Les 3 icônes météo sont situées dans la troisième section de l'écran LCD et peuvent être affichées dans les combinaisons suivantes :

A chaque changement soudain ou significatif de la pression atmosphérique, les icônes météo s’actualisent afin de représenter ce changement. Si les icônes ne changent pas, ceci signifie que la pression

atmosphérique n’a pas changé ou que le changement a été trop lent pour que la station météo puisse l’enregistrer. Cependant, si l’icône affichée est un soleil ou un nuage de pluie, les icônes ne changeront pas si le temps s’améliore (avec l’icône de soleil) ou se dégrade (avec l’icône de pluie), car elles sont déjà des

extrêmes. Les icônes affichées annoncent le temps en termes d’amélioration ou de dégradation, mais pas

nécessairement en termes de soleil ou de pluie. Par exemple, si le temps actuel est nuageux et que l’icône de pluie est affichée ceci ne signifie pas que l’appareil est défectueux parce qu’il ne pleut pas. Cela indique simplement que la pression atmosphérique a baissé et que le temps devrait se dégrader, sans qu’il pleuve

nécessairement. Remarque :

Les prévisions météo des 12 à 24 premières heures qui suivent la mise en oeuvre ne doivent pas être prises en compte. La station météo a besoin de collecter les données sur la pression atmosphérique à altitude constante afin de pouvoir produire des relevés précis. Comme pour toute prévision météo, l'exactitude absolue ne peut être garantie. La précision de la prévision météo est estimée à environ 75%, compte tenu des divers endroits dans lesquels l'utilisation de la station météo est prévue. Dans les endroits où les changements de temps sont brusques (par exemple beau temps suivi de pluie), les relevés de la station météo seront plus précis que dans les endroits où le temps reste constant la plupart du temps (par exemple beau temps quasi-constant).

Si vous déplacez la station météo vers un endroit à plus haute ou plus basse altitude par rapport à son emplacement d'origine (par exemple du rez-de-chaussée aux étages supérieurs d'une maison), retirez les piles de la station, puis réinsérez-les après 30 secondes environ. Ceci évitera que la station météo ne prenne ce déplacement pour un changement de pression atmosphérique, celui-ci n’étant dû qu’au léger changement d'altitude. Une fois de plus, ne tenez pas compte des prévisions météo pour les 12 à 24 heures suivantes, afin de laisser se stabiliser les relevés à altitude constante.

INDICATEUR DE TENDANCE MÉTÉO

Humidité relative intérieure en %

Température

intérieure en °C/°F

Icône du niveau de confort

Les indicateurs de tendance, situés à droite et à gauche des icônes météo, fonctionnent en tandem avec ces derniers. Lorsque l'indicateur est tourné vers le haut, la pression atmosphérique augmente et une amélioration du temps est attendue ; lorsque l'indicateur est tourné vers le bas, la pression atmosphérique chute et une détérioration est attendue. Ces informations témoignent des modifications passées des conditions météo et des modifications à venir. Par exemple, si l'indicateur est tourné vers le bas et les icônes de soleil et de nuages sont affichées, le dernier changement important dans le temps s'est produit lorsqu'il faisait beau (icône du soleil uniquement). Donc, le prochain changement sera l'affichage des icônes nuages et pluie, puisque l'indicateur est tourné vers le bas.

Remarque : Lorsque l'indicateur de tendance a enregistré un changement de pression atmosphérique, il reste affiché à l'écran LCD.

RELEVÉ DE TEMPÉRATURE ET D‘HUMIDITÉ AVEC INDICATEUR DU NIVEAU DE CONFORT

La température et l’humidité intérieure sont automatiquement détectées et affichées dans la quatrième section de l'écran LCD.

INDICATEURS DU NIVEAU DE CONFORT

Identifiant de l'émetteur (émetteurs multiples uniquement) Signal de réception extérieur

Température extérieure

en °C ou °F

Affichage maximum

Confortable : Un visage heureux “” indique une température entre 20,0°C et 25,9°C (68°F à 78,6°F) Inconfortable : Un visage triste “” indique tout relevé en dehors de la plage de confort.

BASCULEMENT ET REMISE À ZÉRO DES RELEVÉS INTÉRIEURS

1. Pour basculer entre les relevés actuels, minimum et maximum de température et d'humidité intérieures et leur heure de relevé, appuyez sur la touche IN :

- Une fois pour afficher les relevés MIN de température et d'humidité avec heure et date du relevé

- Deux fois pour afficher les relevés MAX de température et d'humidité avec heure et date du relevé

- Trois fois pour revenir à l'affichage de l'heure, date, température et humidité actuelles.

Remarque : les informations sur la date et l'heure ne sont disponibles que pour les relevés de température MIN/MAX.

2. Pour remettre à zéro les données MIN/MAX de température et d'humidité, et les heures de relevé correspondants, appuyez sur la touche IN pendant environ 3 secondes. Ceci réinitialisera toutes les données minimums et maximums aux valeurs actuelles pour l'heure, date, température et humidité.

TEMPERATURE EXTERIEURE

La cinquième section de l'écran LCD affiche la température extérieure et le signal de réception. Le chiffre à côté de la température indique le numéro d'émetteur (s'il y en a plusieurs).

et un taux d'humidité entre 45% et 65%.

BASCULEMENT ET REMISE A ZERO DES RELEVES EXTERIEURS

1. Pour basculer entre les relevés actuels, minimum et maximum de température extérieure et leur heure de relevé, appuyez sur la touche OUT :

- Une fois pour afficher le relevé MIN de température extérieure avec heure et date du relevé

- Deux fois pour afficher le relevé MAX de température extérieure avec heure et date du relevé

- Trois fois pour revenir à l'affichage de l'heure, date, et température actuelles.

2. Pour basculer entre les émetteurs, appuyez sur la touche CH :

- Une fois pour afficher l'émetteur 2

- Deux fois pour afficher l'émetteur 3

- Trois fois pour revenir à l'émetteur 1

Remarque : Le numéro d'émetteur ne sera affiché que si plus d'un émetteur est détecté.

3. Pour remettre à zéro les données MIN/MAX de température extérieure, et les heures de relevé, appuyez sur la touche OUT pendant environ 3 secondes. Ceci réinitialisera toutes les données minimums et maximums aux valeurs actuelles pour l'heure, date, et température.

Remarque : les données MIN/MAX de chaque émetteur doivent être remises à zéro séparément.

QUAND PLUS D’UN ÉMETTEUR EST UTILISÉ :

1. Pour alterner entre les émetteurs, appuyer sur CH: Une fois pour afficher l’émetteur 2. Deux fois pour afficher l’émetteur 3. Trois fois pour retourner à l’émetteur 1.

2. Utilisez la commande OUT pour afficher les données MIN/MAX de température pour l’émetteur sélectionné.

3. Pour réenclencher les données MIN/MAX de température, et l’heure à laquelle elles ont été enregistrées, appuyez sur la touche OUT pendant 3 secondes. Ceci réenclenchera les

données MIN/MAX enregistrées à l’heure, la date et la température actuelles. L’heure actuelle considérée est l’heure d’affichage normale.

Note: les données MIN/MAX de chaque émetteur doivent être réglées séparément.

ÉMETTEUR DE TEMPÉRATURE

La température extérieure est relevée et transmise à la station météo toutes les 4 secondes. La portée de l'émetteur de température peut être influencée par la température. Les températures froides peuvent réduire le rayon d'émission. Veuillez tenir compte de cette information lors du positionnement de l'émetteur.

RÉCEPTION PAR 868MHz

Si les données de température extérieures ne sont pas reçues dans les trois minutes suivant l'installation (ou si l’affichage extérieur affiche en permanence “--.-“ dans la section extérieure du poste météo durant le fonctionnement normal), veuillez vérifier les points suivants :

1. La station météo ou l’émetteur devraient être situés à 1,5-2 mètres au moins de toutes sources d’interférences telles que les moniteurs d’ordinateurs ou les téléviseurs.

2. Évitez de positionner l’émetteur sur ou à proximité immédiate de cadres de fenêtres métalliques.

3. L’utilisation d’autres appareils électriques tels que des casques ou des enceintes fonctionnant sur la même fréquence de signal (868MHz) peut empêcher une bonne transmission ainsi qu’une bonne réception du signal.

4. Des voisins utilisant des appareils électriques sur la fréquence de signal 868MHz peuvent aussi brouiller la transmission des données.

Note :

Quand la réception du signal 868MHz est correcte, il est conseillé de ne pas rouvrir le couvercle des piles de l’émetteur ou de la station météo, car les piles risqueraient de se dégager de leurs contacts et de forcer une fausse réinitialisation. Si cela ce produit, réinitialisez tous les appareils (voir le paragraphe "Installation" ci-dessus) et évitez ainsi les problèmes de transmission.

Le rayon de transmission de l’émetteur vers la station météo est d’environ 100m, en espace dégagé. Cependant, ceci dépend de l’environnement et des niveaux d’interférence. Si la réception reste impossible

alors que tous ces facteurs ont été respectés, réinitialisez tous les appareils (voir le paragraphe "Installation" ci-dessus).

POSITIONNEMENT DE LA STATION MÉTÉO

POSITIONNEMENT DE L’ÉMETTEUR DE TEMPÉRATURE EXTÉRIEURE

La station météo est équipée d'un socle amovible, permettant soit un positionnement horizontal sur une table, soit une fixation murale. Avant toute fixation murale, vérifiez auparavant que la température extérieure peut être réceptionnée à l'emplacement prévu.

Pour une fixation murale :

1. Vissez une vis (non-fournie) dans le mur choisi, en laissant dépasser la tête d'environ 5 mm.

2. Retirez le socle de la station météo en le séparant du boîtier, puis accrochez la station météo sur la vis. Prenez soin de vérifier sa bonne installation avant de la relâcher.

L’émetteur est fourni avec un support qui peut se fixer au mur à l’aide des deux vis fournies. Il peut aussi être posé sur une surface plane en enclenchant l’émetteur sur le support.

Installation murale:

1. Fixez le support au mur désiré en utilisant les vis et chevilles en plastique.

2. Encastrez l’émetteur sur le support.

Remarque:

Problème

Résolution

Pas d'affichage de la station de base

 Contrôlez la bonne polarité des piles  Remplacez les piles

Pas de réception de l'émetteur Affichage"---"

 Vérifiez les piles de l'émetteur externe (ne pas utiliser d’accus)  Remettez en service l’émetteur et l'unité de base, conformément

aux instructions.

 Sélectionnez une autre position pour l'émetteur et / ou la station de

base. Réduisez la distance entre l'émetteur et la station de base

 Éliminez les éventuelles sources de parasitage

Aucune réception DCF

 Paramétrez la réception du signal « activé »  Sélectionnez une autre position pour la station  Paramétrez l’heure manuellement  Attendez la réception du signal de nuit

Indication incorrecte

 Remplacez les piles

Avant de fixer en place le support de l'émetteur de température, placez toutes les unités aux endroits choisis afin de vérifier la bonne réception des relevés de température. Si le signal n'est pas capté, replacez les émetteurs ou déplacez-les légèrement afin d'améliorer la réception.

ENTRETIEN ET MAINTENANCE

 Pour le nettoyage de l'appareil et de l'émetteur, utilisez un chiffon doux humide. N’utilisez pas de

solvants ou d´agents abrasifs! Protégez-le contre l'humidité.

 Enlevez les piles, si vous n'utilisez pas l'appareil pendant une période prolongée.

DÉPANNAGE

TRAITEMENT DES DÉCHETS

traitement agréé pour les déchets électriques et électroniques.

CARACTÉRISTIQUES TECHNIQUES :

Températures de fonctionnement recommandées : 5°C à +40°C Plage de mesure des températures :

Intérieur : -9,9ºC à +59,9ºC à une résolution de 0,1ºC / 14,2°F à 139,8°F à une résolution de 0,2°F (“OF.L” affiché en dehors de cette plage) Extérieur : -39,9ºC à +59,9ºC à une résolution de 0,1ºC / -39,8°F à +139,8°F à une résolution de

Rayon d’humidité intérieure : 20% à 95% à 1% près (Affiche “- -“ si la température est en-dehors de ce

Intervalle de relevé des données :

Température intérieure : 16 secondes Humidité : 16 secondes

Ce produit a été fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et réutilisés. Les piles et accus usagés ne peuvent en aucun cas être jetés dans les ordures ménagères!

En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et accus usagés à

votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale. Les métaux lourds sont désignés comme suit: Cd=cadmium, Hg=mercure, Pb=plomb

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L’utilisateur s’engage, pour le respect de l’environnement, à déposer l’appareil usagé dans un centre de

0,2°F (“OF.L” affiché en dehors de cette plage)

rayon; affiche “19%“ si < 20% et “96%” si > 95%)

Température extérieures : 4 secondes Rayon d'émission : jusqu'à 100 mètres (champ libre)

Alimentation :

Station météo : 2 x AA, IEC LR6, 1,5V Émetteur : 2 x AA, IEC LR6, 1,5V Durée de vie des piles : environ 24 mois (piles alcalines recommandées)

Dimensions (L x P x H) :

Station météo : 90 x 30 x 138 mm (sans le socle) Émetteur : 38,2 x 21.2 x 128,3 mm (sans le support mural) Fréquence de transmission: 868 MHz Puissance de radiofréquence maximale transmise: < 25mW

La reproduction, même partielle du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dostmann. Les spécifications techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées, sans avis préalable. Les dernières données techniques et des informations concernant votre produit peuvent être trouvées en entrant le numéro de l'article sur notre site.

DECLARATION UE DE CONFORMITE

Le soussigné, TFA Dostmann, déclare que l'équipement radioélectrique du type 35.1026.54.IT est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.tfa-dostmann.de E-Mail: info@tfa-dostmann.de TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim 08/16

DRAADLOOS 868 MHz WEERSTATION

Handleiding

Cat. No. 35.1026.54.IT

Hartelijk dank dat u voor dit radiografisch weerstation van de firma TFA hebt gekozen.

Voor u met het apparaat gaat werken, leest u a.u.b. de gebruiksaanwijzing aandachtig door.

Zo raakt u vertrouwd met uw nieuw apparaat en leert u alle functies en onderdelen kennen, komt u belangrijke details te weten met het oog op het in bedrijf nemen van het apparaat en de omgang ermee en krijgt u tips voor het geval van een storing. Door rekening te houden met wat er in de handleiding staat vermijdt u ook beschadigingen van het apparaat en riskeert u niet dat uw wettelijke rechten bij gebreken niet meer gelden door verkeerd gebruik.

Voor schade die wordt veroorzaakt door het negeren van de handleiding aanvaarden wij geen aansprakelijkheid. Ook zijn wij niet verantwoordelijk voor verkeerde metingen en de moglijke gevolgen die daaruit voortvloeien. Neem in elk geval acht op de veiligheidsinstructies! Bewaar deze instructies a.u.b. goed!

LEVERING

 Radiografisch weerstation (basisapparaat)  Buitenzender  Gebruiksaanwijzing

HOE U UW NIEUW APPARAAT KUNT GEBRUIKEN EN ALLE VOORDELEN ERVAN IN ÉÉN OOGOPSLAG:

 DCF-77 Radiografische klok met mogelijkheid tot handmatig regelen  Tijdontvangst AAN/UIT  12/24-uren tijdformaat  Uren, minuten en seconden aangeduidt door knipperend punt  Tijdzone instelbaar van –12 t/m +12 uur  Weergave van datum  Weersvoorspelling aan de hand van 3 weerplaatjes en prognosepijltjes  Regelbare gevoeligheid van weersvoorspellingsfunctie  Weergave temperatuur in graden Celsius (°C) of Fahrenheit (°F)  Weergave binnen- en buitentemperatuur met MIN/MAX-waarden  Weergave vochtigheid binnenshuis als RH% met MIN/MAX-waarden  Alle minimum en maximum temperatuurwaarden tonen datum en tijdstip van registratie  Alle minimum en maximum waarden kunnen gewist worden.  Aanduiding behaaglijkheidsniveau binnenshuis – blij of bedroefd gezichtje.  Geschikt voor ten hoogste drie buitensensors  Instelbaar schermcontrast  Indicator voor zwakke batterijen  Draadloze transmissie via 868 MHz  Signaalmeetinterval van ongeveer 4 seconden  Voor op tafel of aan de muur

VOOR UW VEILIGHEID:

 Het product is uitsluitend geschikt voor de hierboven beschreven doeleinden. Gebruik het product

niet anders dan in deze handleiding is aangegeven.

 Het eigenmachtig repareren, verbouwen of veranderen van het apparaat is niet toegestaan.

 Bewaar het apparaat en de batterijen buiten de reikwijdte van kinderen.  Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Kans op explosie!  Batterijen bevatten zuren die de gezondheid schaden. Zwakke batterijen moeten zo snel mogelijk

Belangrijke informatie over de productveiligheid!

 Stel het apparaat niet bloot aan extreme temperaturen, trillingen en schokken.  De buitensensor is tegen spatwater beschermd maar niet waterdicht. Zoek een tegen regen

Opgelet! Letselgevaar:

worden vervangen om lekkage van de batterijen te voorkomen. Gebruik nooit tegelijkertijd oude en nieuwe batterijen of batterijen van verschillende types. Draag keukenhandschoenen die bestand zijn tegen chemicaliën en een beschermbril wanneer u met uitgelopen batterijen hanteert!

beschermde plaats uit voor de zender.

Verwijderbare standaard

Scherm

Ophanggaatje

Deksel batterijvak

Functie-

toetsen

ONDERDELEN Het weerstation

De buitensensor

 Weerstation ontvangt geregistreerde buitentemperatuur via 868 MHz

signaal

 Houder voor bevestiging aan de muur  Bevestigen op een regen - en zonnebeschermde plaats

INSTALLEREN EN VERVANGEN VAN BATTERIJEN IN DE TEMPERATUURZENDER

INSTALLEREN EN VERVANGEN VAN BATTERIJEN IN HET WEERSTATION

Vervanging batterijen

 Vervang de batterijen van het weerstation zodra het batterij-symbool naast de binnenvochtigheid

verschijnt.

De temperatuurzender werkt op 2 x AA, IEC LR6, 1.5V batterijen. Plaats en vervang batterijen als volgt:

1. Verwijder het deksel van het batterijvak.

2. Plaats de batterijen in het vak, daarbij lettend op juiste polariteit (zie markering).

3. Breng het deksel van het batterijvak weer terug op zijn plaats.

Het weerstation werkt op 2 x AA, IEC LR6, 1.5V batterijen. Installeer en vervang de batterijen als volgt:

1. Steek een vinger of een ander massief voorwerp in het gleufje onderaan het batterijvak, til het deksel op en verwijder het.

2. Breng de batterijen erin, daarbij lettend op de juiste polariteit (zie markering).

3. Breng het deksel van het batterijvak weer terug op zijn plaats.

 Als de batterijen van de zender leeg zijn, verschijnt het batterij-symbool naast de weergave van de

buitentemperatuur.

Let op:

Als de batterijen in een van de toestellen vervangen worden, dienen alle toestellen opnieuw te worden opgestart volgens de opstartprocedure. Dit is vanwege het feit dat de zender bij het opstarten een bepaalde beveiligingscode toekent. Deze code moet door het weerstation worden ontvangen en worden opgeslagen tijdens de eerste 3 minuten van inbedrijfsstelling van de zender.

OPSTARTEN:

BIJ GEBRUIK VAN ÉÉN ZENDER

1. Plaats de batterijen in de zender (zie “Plaatsen en vervangen van batterijen in de temperatuurzender” boven).

2. Binnen 2 minuten na het opstarten van de zender de batterijen in het weerstation plaatsen (zie “Plaatsen en vervangen van de batterijen in het weerstation” boven). Zodra de batterijen op hun plaats liggen lichten alle delen van het scherm even op. Vervolgens wordt de binnentemperatuur, de binnenvochtigheid en de tijd 0:00 weergegeven en begint het pictogram van de signaalontvangst te knipperen. Als dit na 60 seconden nog niet het geval is, verwijder dan de batterijen en wacht tenminste 60 seconden alvorens deze weer te plaatsen. Zodra de binnendata worden weergegeven kan worden verder gegaan met de volgende stap.

3. Nadat de batterijen zijn geplaatst begint het weerstation data van de zender te ontvangen. De buitentemperatuur dient nu door het weerstation te worden weergegeven. Als dit na 2 minuten nog steeds niet het geval is dienen de batterijen uit beide toestellen te worden verwijderd en herstart te worden vanaf stap 1.

4. In verband met de goede ontvangst van het 868 MHz-zendsignaal dient de uiteindelijke afstand tussen het temperatuurstation en de zender onder goede omstandigheden nooit meer te zijn dan 100

meter (zie opmerkingen onder “Positioneren” en “868 MHz-ontvangst”).

Let op:

Let er bij het verwisselen van de batterijen in de toestellen goed op dat de batterijen niet los springen van de contactpinnetjes. Wacht na het uitnemen van de batterijen altijd tenminste 1 minuut alvorens deze weer te plaatsen, anders kunnen zich zendproblemen voordoen.

BIJ GEBRUIK VAN MEERDERE ZENDERS

1. Als opstarten voordien met één zender is gebeurd moeten alle batterijen uit het weerstation en de zenders worden gehaald; wacht vervolgens 60 seconden.

2. Plaats de batterijen in de eerste zender.

3. Plaats binnen 2 minuten na het opstarten van de eerste zender de batterijen in het weerstation. Zodra de batterijen op hun plaats liggen lichten alle delen van het scherm even op. Vervolgens worden de binnentemperatuur, de binnenvochtigheid en de tijd 0:00 weergegeven. Als dit na 60 seconden nog niet het geval is, verwijder dan de batterijen en wacht tenminste 60 seconden alvorens deze weer terug in te brengen.

4. De buitentemperatuur van de eerste zender (kanaal 1) dient nu door het weerstation te worden weergegeven. Tevens moet het pictogram van de signaalontvangst worden weergegeven. Als dit na 2 minuten nog niet het geval is dienen de batterijen uit beide toestellen gehaald te worden en herstart te worden vanaf stap 1.

5. Plaats de batterijen in de tweede zender zodra de registraties van de buitentemperatuur van de eerste zender op het weerstation kunnen worden afgelezen. Let op: Plaats binnen 30 seconden na ontvangst van de eerste zender, de batterijen in de tweede zender.

6. De buitentemperatuur van de tweede zender en het pictogram kanaal “2" dienen nu door het weerstation te worden weergegeven. Als dit na 2 minuten niet het geval is dienen de batterijen uit alle toestellen te worden gehaald en herstart te worden vanaf stap 1.

7. Plaats de batterijen in de derde zender zodra het pictogram kanaal “2” en de buitendata door het weerstation worden weergegeven. Vervolgens worden binnen 2 minuten de kanaal 3-buitengegevens van de derde zender weergegeven; zodra het derde kanaal correct is ontvangen, zal het kanaal pictogram op"3" geschakeld worden. Gebeurt dit niet dan dient herstart te worden vanaf stap

1. Let op: Plaats binnen 30 seconden na informatie van de eerste buitenzender op het weerstation de batterijen in de derde zender. Ofwel meteen na ontvangst van de tweede zender.

8. In verband met de goede ontvangst van het 868 MHz-zendsignaal dient de uiteindelijke afstand tussen het weerstation en de zenders onder goede omstandigheden nooit meer te zijn dan 100 meter

(zie opmerkingen onder “Positioneren” en “868 MHz-ontvangst”).

BELANGRIJK:

Als de hierboven beschreven instructies voor het instellen van extra sensors niet correct worden uitgevoerd kunnen zendproblemen optreden. Bij zendproblemen dienen de batterijen uit alle toestellen te worden verwijderd en herstart men vanaf stap 1.

DCF-77 ZENDERBESTUURDE TIJD:

De tijdbasis voor de radiografisch bestuurde tijd is een Cesium Atomic Klok van het Duitse Rijksinstituut voor Physica en Techniek in Braunschweig met een afwijking van minder dan één seconde per één miljoen jaar. De tijd wordt gecodeerd uitgezonden vanuit Mainflingen bij Frankfurt via het frekwentiesignaal DCF-77 (77.5 kHz) en heeft een zendbereik van ongeveer 1500 km. Het zenderbestuurde weerstation ontvangt dit signaal en zet het om in de preciese zomer- of wintertijd. De ontvangstkwaliteit hangt in hoge mate af van de geografische ligging. Normaliter zijn er in een straal van 1500 km rond Frankfurt geen ontvangstproblemen.

Zodra de test is voltooid voor de externe gegevens, begint het DCF Pictogram in de linker bovenhoek van het LCD scherm te knipperen. Dit betekent, dat de klok een DCF 77 signaal heeft gevonden en het probeert te ontvangen. Als de tijdcode ontvangen is, komt het DCF torentje permanent op het scherm en de tijd wordt weergegeven.

DCF-ontvangst vindt tweemaal per dag plaats: om 02:00 en 03:00 `s morgens. Als de ontvangst om 2:00 ’s morgens nog niet gelukt is, dan wordt een uur later nogmaals een poging gedaan, enzovoorts tot 06:00 uur,

totdat de ontvangst gelukt is. Als de ontvangst om 06:00 ’s morgens nog steeds niet geslaagd is, dan wordt

de volgende dag om 02:00 uur weer een poging gedaan

Regelstand

Kanaal

Als het torentje knippert maar de tijd noch het DCF-symbool verschijnen, controleer dan het volgende:  Aanbevolen afstand van storingsbronnen zoals computerschermen of TV-toestellen is tenminste 1.5-

2 meter.

 In ruimten met gewapend beton (kelders, torenflats) wordt het signaal uiteraard verzwakt ontvangen.

In extreme gevallen moet men het toestel dichter bij het raam zetten, met de voor- of achterkant in de richting van de Frankfurt-zender.

 ’s Nachts zijn atmosferische storingen gewoonlijk minder hevig en is ontvangst in de meeste gevallen

wel mogelijk. Eén enkele ontvangst per dag volstaat om de tijdsafwijking onder 1 seconde te houden.

FUNCTIETOETSEN: Weerstation:

Het weerstation heeft vier practische functietoetsen:

SET-toets (instellen)

 Wordt gebruikt om in de regelstand van de volgende functies te komen: schermcontrast, tijdzone,

tijdontvangst AAN/UIT, 12/24-uur tijdsformaat, handbediend regelen tijd, jaar, datum, °C/°F en de gevoeligheid voor de weersvoorspellingsplaatjes.

 Het jaar wordt enkel weergegeven in de regelstand (niet in de normale stand)

IN-toets (binnen)

 Gebruikt om te wisselen tussen de huidige minimum/maximum binnentemperatuur en

luchtvochtigheid

 Druk tenminste 3 seconden om de maximum en minimum uitslagen van de binnentemperatuur en de

luchtvochtigheid te annuleren (alle uitslagen worden op het huidige niveau gesteld). Let op: de informatie over de tijd/datum is enkel beschikbaar voor MIN/MAX temperatuursgegevens en wordt bij het annuleren teruggesteld op de standaardtijd

 Wijzig schermcontrast, tijdzone, tijdontvangst AAN/UIT, 12/24-uur tijdsformaat, uur, jaar, maand, dag,

°C/°F en de regelstandsgevoeligheid van de weersvoorspelling . Let op: in de 24-uur tijdsformaat wordt de dag ingesteld met de IN-knop. In de 12-uur tijdsformaat wordt de maand ingesteld met de IN-toets

OUT-toets (buiten)

 Wordt gebruikt om te wisselen tussen de huidige minimum/maximum buitentemperatuur  Druk tenminste 3 seconden om de maximum en minimum uitslagen van de binnentemperatuur terug

te annuleren (stelt alle uitslagen terug op het huidige nivo van de desbetreffende zender waarvan de registraties worden gewist – elke zender moet apart worden teruggesteld) Let op: de informatie van de tijd/datum van MIN/MAX registraties worden ook teruggesteld op de standaardtijd.

 Minuten, maand, dag in regelstand wijzigen.

Let op: in de 24-uur tijdsformaat wordt de maand ingesteld met de OUT-knop. In de 12-uur tijdsformaat wordt de dag ingesteld met de OUT-knop.

CH-toets (kanaal)

 Wissel tussen de buitentemperatuursensors 1, 2 en 3 (als meer dan 1 zender wordt gebruikt)  Verlaat de handbediende regelstand

Tijd

Datum

Symbool van weersvoorspelling

Relatieve vochtigheid binnenshuis in %

Indicator behaaglijkheidsniveau

Ontvangst buitensignaal*

Binnentemperatuur

in °C of °F

Buitentemperatuur

in °C of °F

Maand

Kengetal buitenzender

Prognosepijltjes

DCF Torentje

(voor tijdontvangst)

Indicator voor zwakke

batterijen (weerstation)

Indicator voor zwakke

batterijen (buitensensor)

LCD-SCHERM

*Als het weerstation erin geslaagd is het signaal te ontvangen, blijft het symbool van signaal buitenontvangst op het scherm staan (zoniet dan verdwijnt het). Er kan dus altijd worden afgelezen of de ontvangst gelukt is (pictogram aan) of niet (pictogram uit). Daarbij geeft een knipperend pictogram aan dat een ontvangstpoging aan de gang is.

Scherm (knippert)

HANDBEDIENDE REGELSTANDEN

De volgende regelstanden kunnen gewijzigd worden door in normale weergavestand de SET-knop in te drukken:

 Regelstand schermcontrast  Regelstand tijdzone  Regelstand tijdontvangst AAN/UIT  Regelstand 12/24-uur tijdformaat  Handbediende regelstand van de tijd  Regelstand kalender  Regelstand repeteerwekker  Instellen °C/°F  Gevoeligheidsregelstand van de weersvoorspellingsplaatjes

Houd de SET-toets ongeveer 3 seconden ingedrukt om verder te gaan naar de handbediende regelstand:

REGELSTAND SCHERMCONTRAST:

Het scherm kan ingesteld worden op 8 verschillende niveaus naargelang de wensen van de gebruiker (standaardwaarde van het schermcontrast is LCD 5). Stel het gewenste schermcontrast als volgt in:

1. Druk op de IN-toets om het gewenste contrastniveau in te stellen.

2. Druk ter bevestiging op de SET-toets en ga verder naar de “Regelstand tijdzone” of verlaat de regelstand door op de CH-toets te drukken.

Tijdzone (knippert) Knippert

REGELSTAND TIJDZONE

Het weerstation is standaard ingesteld op tijdzone 0. Om de tijdzone te wijzigen:

1. Na het beëindigen van de regelstand van het schermcontrast op de SET-knop drukken om in de regelstand van de tijdzone te komen (knippert).

2. Regel de tijdzone met de IN-knop. Het bereik loopt van 0 tot +12 en van -12 terug naar 0 in stappen van 1 uur.

3. Druk ter bevestiging op de SET-knop en ga verder naar de “Regelstand tijdontvangst AAN/UIT” of verlaat de regelstand door op de CH-toets te drukken.

REGELSTAND TIJDONTVANGST AAN/UIT

In gebieden waar ontvangst van de DCF-77 tijd niet mogelijk is kan de functie van de DCF-77 tijdontvangst UIT worden gezet. De klok werkt dan verder als een normale kwartsklok. (Standaardwaarde is AAN).

1. De letters “ON” gaan op het scherm knipperen.

2. Schakel de functie van de tijdontvangst UIT door op de IN knop te drukken.

3. Druk ter bevestiging op de SET knop en ga verder naar de “Regelstand 12/24-uur tijdformaat” of

Minuten (knipperen)

Uren (knippert)

Knippert

verlaat de regelstand door op CH knop te drukken.

Let op: Als de functie van de tijdontvangst handmatig is UIT geschakeld, zal de klok geen enkele poging doen de DCF-tijd te ontvangen, zo lang de functie van de tijdontvangst maar op UIT staat. Het symbooltje van de tijdontvangst wordt ook niet op het scherm weergegeven.

REGELSTAND 12/24-UUR TIJDFORMAAT

1. Na het instellen van de tijdontvangst funktie de SET knop indrukken; op het scherm gaat nu “12u” of “24u” knipperen.

2. Druk op de IN knop om de “12u” of “24u” weergavestand te selecteren.

3. Druk ter bevestiging opnieuw op SET en ga verder naar de “Regelstand handbediende tijd” of verlaat de regelstand door de CH knop in te drukken.

Let op: Bij een 24-uur tijdformaat vertoont de kalenderstand de datum en de maand. Bij een 12-uur tijdformaat vertoont de kalenderstand de maand en de datum.

HANDBEDIEND TIJDREGELEN

Indien het weerstation niet in staat is het DCF-signaal (storingen, problemen met de zendafstand, enz) te ontvangen, kan de tijd handmatig worden ingesteld. De klok werkt dan als een gewone kwartsklok. Stel de klok als volgt in:

1. De uren en minuten gaan knipperen in het tijdvak van het scherm.

2. Gebruik de IN knop om de uren en de UIT knop om de minuten in te stellen. Als de knop tijdens het instellen ingedrukt wordt gehouden verspringen de uren per 1 en de minuten per 5.

3. Bevestig met de SET knop en ga verder naar de “Regelstand kalender” of verlaat de regelstand door de CH knop in te drukken.

Let op:

Ondanks het feit dat het apparaat handmatig is ingesteld zal het proberen het signaal te ontvangen. Als het signaal is ontvangen wordt de handmatig ingevoerde tijd vervangen door de ontvangen tijd. Tijdens ontvangstpogingen gaat het DCF-torentje knipperen. Als ontvangst niet gelukt is wordt het DCF-torentje niet weergegeven, maar worden de volgende dag nieuwe pogingen tot ontvangst gedaan.

REGELSTAND KALENDER:

Jaar (knippert) Datum (knippert) Maand (knippert) De datum van het weerstation is standaard ingesteld op 1. 1. van het jaar 2011. Zodra het radiografische

tijdsignaal ontvangen is wordt de datum automatisch geaktualiseerd. Als de signalen echter niet ontvangen worden kan de datum ook handmatig worden ingesteld. Dit gebeurt als volgt:

1. Stel met de IN knop het gewenste jaar in. Het bereik loopt van 2011 tot 2039 (standaardwaarde

2011).

2. Druk de SET knop in om in de regelstand van de maand en de datum te komen.

Knippert

3. Druk op de IN (of OUT) knop om de datum en op de OUT (of IN) knop om de gewenste maand in te stellen.

4. Druk ter bevestiging de SET knop in en ga verder naar de “Regelstand temperatuur in °C/°F” of verlaat de regelstand door de CH knop in te drukken.

REGELSTAND TEMPERATUUR IN °C/°F:

De temperatuur is standard ingesteld op °C (graden Celsius). Kies als volgt °F (graden Fahrenheit):

1. De “°C” gaat knipperen, gebruik de IN knop om te kiezen tussen “°C” en “°F”.

2. Zodra de gewenste the maateenheid gekozen is ter bevestiging op de SET knop drukken en verder

gaan naar “Regelstand gevoeligheid weersvoorspelling” of de regelstand verlaten door de CH

knop in te drukken.

REGELSTAND GEVOELIGHEID WEERSVOORSPELLING

Voor bepaalde locaties met plotselinge weersveranderingen kan de drempelwaarde op een ander niveau worden ingesteld zodat een verandering in de weergesteldheid sneller zal worden weergegeven.

1. Gebruik de IN knop om de weersgevoeligheid in te stellen. Er zijn 3 niveaus: 1, 2 en 3; niveau 1 is de gevoeligste stand, niveau 3 is de minst gevoelige stand (standaardwaarde is "2").

2. Druk ter bevestiging de SET knop in en verlaat de handbediende regelstand.

Zonnig Bewolkt met zonnige perioden Regenachtig

WEERSVOORSPELLING EN WEERTENDENS DE WEERPLAATJES

Er zijn 3 weerplaatjes, die in één van de onderstaande combinaties op het derde deel van het scherm kunnen verschijnen:

Bij elke plotselinge of aanzienlijke luchtdrukverandering wijzigen de weersymbooltjes overeenkomstig de weersverandering. Als de weerplaatjes niet veranderen betekent dit dat de luchtdruk niet veranderd is, of dat de wijziging te traag is geweest om door het weerstation te kunnen worden geregistreerd. Als het vertoonde weersymbooltje een zon of regenwolk is, zal het niet veranderen als het weer beter (zonnetje) of slechter (regenwolkje) wordt, omdat de weersymbooltjes dan reeds in hun uiterste positie staan.

De vertoonde weersymbooltjes voorspellen het weer in de zin van verbeteren of verslechteren, niet noodzakelijkerwijs als zonnig of regenachtig, waar de plaatjes letterlijk genomen voor staan. Als bijvoorbeeld het huidige weer bewolkt is en het regensymbool wordt afgebeeld, dan betekent dit niet dat het toestel defect is, maar laat het zien dat de luchtdruk gedaald is en dat het weer verwacht wordt slechter te worden; het hoeft niet noodzakelijkerwijs te gaan regenen.

Let op:

Na het opstarten dienen de weersvoorspellingen van de volgende 12-24 uur te worden geannuleerd. Het weerstation heeft namelijk enige tijd nodig om op constante hoogte luchtdrukgegevens te verzamelen voordat het accurate voorspellingen kan geven. Zoals normaal bij weersvoorspellingen kan geen absolute precisie gegarandeerd worden. De weersvoorspellingen hebben een geschatte precisie van ongeveer 75% vanwege de verschillende functies waarvoor het weerstation ontworpen is. In gebieden die onderhevig zijn aan plotselinge weersveranderingen (bijvoorbeeld van zonnig naar regen) zal het weerstation nauwkeuriger zijn dan in gebieden waar het weer stabiel is (b.v. hoofdzakelijk zonnig). Als het weerstation naar een andere locatie verhuist die aanzienlijk hoger of lager dan de vorige ligt (b.v. van de parterre van een huis naar de eerste verdieping), verwijder dan de batterijen en plaats ze pas weer na ongeveer 30 seconden. Hierdoor zal het weerstation de hoogtewijziging niet verkeerd interpreteren als een wijziging in luchtdruk. Sla opnieuw geen acht op de weersvoorspellingen van de eerste 12-24 uur want het toestel heeft tijd nodig om op die andere locatie te functioneren.

DE PROGNOSESPIJLTJES

De weerplaatjes werken samen met de prognosepijltjes (zie links en rechts van de weerplaatjes). Wanneer de indicator naar boven wijst betekent dit dat de luchtdruk stijgt en het weer verwacht wordt te verbeteren; wijst het pijltje echter naar beneden, dan zal de luchtdruk gaan dalen en wordt het weer verwacht te zullen verslechteren.

Als we hiermee rekening houden, dan kunnen we aflezen in welke mate het weer is veranderd en nog verwacht wordt te veranderen. Als bijvoorbeeld het weerpijltje naar beneden wijst en het wolkje met zonnetje worden vertoond, dan was de laatst merkbare weersverandering toen het zonnig weer was (enkel weersymbooltje van zon). De volgende verandering zal dus het symbooltje van het regenwolkje zijn want het pijltje wijst naar beneden.

Let op: Als een verandering in luchtdruk is geregistreerd, blijven de prognosepijltjes permanent op het scherm staan.

Relatieve vochtigheid Binnenshuis in %

Binnentemperatuur

in °C/°F

Symbool behaaglijkheidsniveau

BINNENTEMPERATUUR EN -VOCHTIGHEID MET INDICATOR BEHAAGLIJKHEIDSNIVEAU:

De binnentemperatuur en binnenvochtigheidsgraad worden automatisch ontvangen en weergegeven op het vierde deel van het scherm.

DE INDICATORS VAN HET BEHAAGLIJKHEIDSNIVO:

Behaaglijk: Een blij gezichtje “” geeft een temperatuur aan tussen 20,0°C en 25,9°C (68°F t/m Onbehaaglijk: Een bedroefd gezichtje “” geeft een waarde aan van buiten het behaaglijke bereik.

WISSELEN EN ANNULEREN VAN DE BINNENUITSLAGEN

1. Druk op de IN knop om te wisselen tussen de huidige gegevens van de MIN/MAX binnentemperatuur

en vochtigheidsgraad en de bijbehorende tijdstippen van registratie: Eénmaal voor waarden van de MIN temperatuur en de vochtigheid met tijd en datum van registratie. Tweemaal voor waarden van de MAX temperatuur en de vochtigheid met tijd en datum van registratie. Driemaal om terug te keren naar huidige tijd, datum, temperatuur- en vochtigheidsniveaus.

Let op: De informatie over de tijd/datum is enkel beschikbaar voor de MIN/MAX temperatuursgegevens.

78.6°F) en luchtvochtigheid tussen 45% en 65%.

2. Houd de IN knop ongeveer 3 seconden ingedrukt om de gegevens van de MIN/MAX temperatuur en

Kengetal van zend-apparaat (als meer dan één zender gebruikt wordt)

Ontvangst buitensignaal

Buitentemperatuur

in °C of °F

Maximum waarde

de vochtigheid alsmede de tijdstippen van registratie te annuleren. Hierdoor worden alle geregistreerde minimum en maximum gegevens teruggesteld op de huidige tijd, datum, temperatuur en vochtigheid.

BUITENTEMPERATUUR

Het vijfde deel van het scherm geeft de buitentemperatuur en een ontvangstsignaal weer. Een cijfer naast de temperatuur geeft aan of er meer dan één zender gebruikt wordt.

WISSELEN EN ANNULEREN VAN DE BUITENUITSLAGEN:

1. Druk op de OUT-toets om afwisselend de gegevens van de huidige, MIN/MAX temperatuur en de respectievelijk tijdstippen van registratie af te lezen: Eénmaal voor waarden van de MIN temperatuur met tijdstip/datum van registratie. Tweemaal voor waarden van de MAX temperatuur met tijdstip/datum van registratie. Driemaal om terug te keren naar huidige tijd, datum en temperatuur.

2. Druk op de CH knop om te wisselen tussen de zenders: Eénmaal om zender 2 te vertonen Tweemaal om zender 3 te vertonen Driemaal om terug te keren naar zender 1

Let op: Het kengetal van de zender wordt alleen vertoond als er meer dan één zender aanwezig is.

TFA Dostmann 35.1026.54.IT Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
