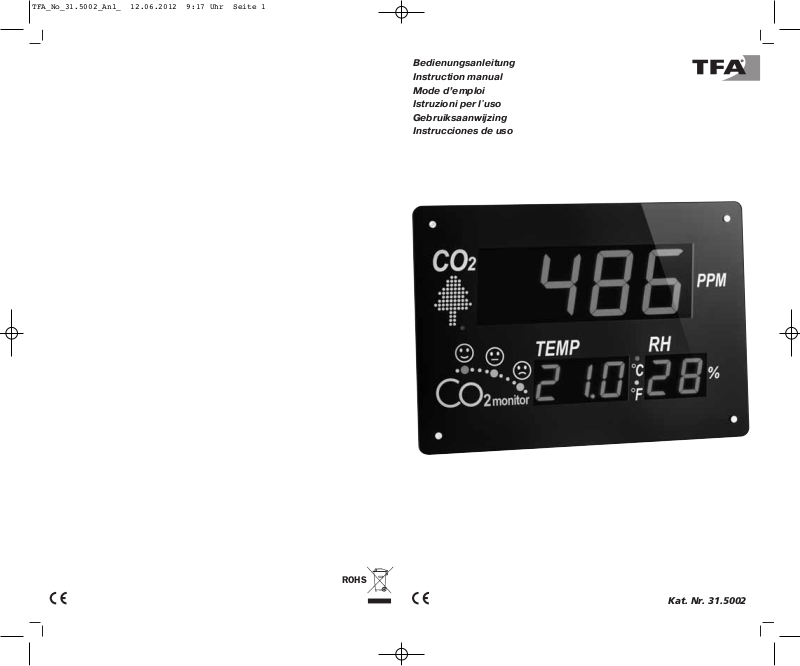

TFA Dostmann 31.5002 User Manual
Bedienungsanleitung
Instruction manual
Mode d’emploi
Istruzioni per l'uso
Gebruiksaanwijzing
Instrucciones de uso
Kat. Nr. 31.5002
ROHS
TFA_No_31.5002_Anl_ 12.06.2012 9:17 Uhr Seite 1
32
Fig. 1 Fig. 2
A 1A 4
C 3
C 2
B 1
C 1
A 2
A 3
C 4 C 4C 5
TFA_No_31.5002_Anl_ 12.06.2012 9:17 Uhr Seite 2
54
AIRCO2NTROL OBSERVER – CO2 Monitor
EMC/RFI
•
Schützen Sie das Gerät vor elektromagnetischer Strahlung (z.B. Induktionsheizungen,
Mikrowellen) und statischer Elektrizität. Die Messung kann durch eine elektromagnetische
Feldstärke im Hochfrequenz-Bereich von ca. 3 V pro Meter gestört werden. Die Funktionsfähigkeit ist dadurch nicht dauerhaft beeinträchtigt.
5. Bestandteile
LCD-Anzeige (Fig. 1)
:
A 1: CO2 Anzeige
A 2: Smiley-LED
A 3: Anzeige der Raumtemperatur und Luftfeuchtigkeit
A 4: Dimmer-Sensor
B: Tasten (Fig. 2)
:
B 1: Ein- (I) / Auskippschalter (0)
Gehäuse (Fig. 2)
:
C 1: Schutzkappen*
C 2: Netzsteckeranschluss
C 3: Luftfilter
C 4: Wandaufhängungvorrichtungen
C 5: Ständervorrichtung
*
Die beiden Einrichtungen sind nur zur Kalibrierung bei der Herstellung wichtig und haben für
den Benutzer keine Funktion. Bitte nicht entfernen!
6. Inbetriebnahme
•
Ziehen Sie die Schutzfolie vom Display.
•
Stecken Sie den Anschlussstecker in den Anschluss und schließen Sie das Gerät mit dem
Netzstecker am Stromnetz an.
•
Schalten Sie das Gerät mit dem Kippschalter an.
•
Das Gerät ist jetzt betriebsbereit.
•
Auf dem Display erscheinen die aktuellen Messungen von: Temperatur, Luftfeuchtigkeit und
CO
2 Konzentration mit der passenden Smiley-Anzeige.
•
Bei jeder neuen Messung erscheint kurz ein Punkt rechts unten im Display. Die neuesten
Messergebnisse werden sofort angezeigt.
7. Dimmer-Funktion
•
Durch den eingebauten Helligkeitssensor passt sich die Displaybeleuchtung ihrer Umgebung
automatisch an. Durch diese Funktion wird Energie gespart.
8. Smiley - LED Anzeige
☺
Lachendes Gesicht:
Die CO
2 Konzentration liegt unter 800 ppm. Das grüne Licht leuchtet.
Neutrales Gesicht:
Die CO
2 Konzentration liegt zwischen 800 ppm und 1200 ppm. Das gelbe Licht leuchtet
Trauriges Gesicht:
Die CO
2 Konzentration liegt über 1200 ppm. Das rote Licht leuchtet.
9. Pflege und Wartung
•
Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder
Lösungsmittel verwenden! Vor Feuchtigkeit schützen.
•
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht verwenden.
•
Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
AIRCO2NTROL OBSERVER – CO2 Monitor
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
•
Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen
Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details
für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
•
Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des
Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
•
Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen,
die sich aus solchen ergeben können.
•
Beachten Sie besonders die Sicherheitshinweise!
•
Bewahren Sie diese Anleitung gut auf!
2. Lieferumfang
•
Messgerät
•
Netzteil
•
Ständer
•
Bedienungsanleitung
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick
•
Zur Überwachung der CO2-Konzentration in Gebäuden, in denen sich Personen aufhalten,
z.B. Schulen, Büros, öffentliche Einrichtungen
•
Großes Display mit LED Anzeige (grün/gelb/rot)
•
Anzeige von Raumtemperatur und Luftfeuchtigkeit
•
Automatische Helligkeitsanpassung
•
Wandaufhängung und Ständer (abnehmbar)
4. Zu Ihrer Sicherheit
•
Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
•
Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
Vorsicht!
Lebensgefahr durch Stromschlag!
•
Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose mit einer Netzspannung von 230V an! Achtung: Andere Netzspannungen können zur Beschädigung des
Instrumentes führen.
•
Das Gerät und das Netzteil dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen.
Nur für den Betrieb in trockenen Innenräumen geeignet.
•
Benutzen Sie das Gerät nicht, wenn Gehäuse oder Netzteil beschädigt sind.
•
Bewahren Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern) auf, die
mögliche Gefahren im Umgang mit elektrischen Geräten nicht richtig einschätzen können.
•
Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt oder das Gerät
für längere Zeit nicht benutzt wird.
•
Verwenden Sie ausschließlich das mitgelieferte Netzteil.
•
Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.
•
Verlegen Sie das Netzkabel so, dass es nicht mit scharfkantigen oder heißen Gegenständen
in Berührung kommt.
Wichtige Hinweise zur Produktsicherheit!
•
Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
•
Belassen Sie die Schutzkappen am linken Gehäuserand.
TFA_No_31.5002_Anl_ 12.06.2012 9:17 Uhr Seite 3
76
AIRCO2NTROL OBSERVER – CO2 Monitor
Auflösung 0,1 °C
Genauigkeit: ±1 °C
Ansprechzeit: 20…30 Minuten (Gehäuse muss sich der Umgebung anpassen)
Luftfeuchtigkeit
Messbereich: 20 %...90 %rH
Auflösung: 1 % RH
Genauigkeit: ±5 %rH bei 23 °C
Ansprechzeit: < 5 Minuten bei einem Wechsel von 63 %
Anzeige Lo: Luftfeuchtigkeit liegt unter 20 % rH
Anzeige Hi: Luftfeuchtigkeit liegt über 90 % rH
Betriebstemperatur: 0 °C…40 °C
Betriebsluftfeuchtigkeit: 0 … 95 % rH nicht kondensierend
Aufbewahrungstemperatur: -20 °C…60 °C
Größe: 297 x 45 x 210 mm
Gewicht: 1400 g (nur das Gerät)
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die
technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert
werden.
www.tfa-dostmann.de
05/12
AIRCO2NTROL OBSERVER – CO2 Monitor
10. Fehlerbeseitigung
Problem Fehlerbeseitigung
Keine Anzeige ➜ Gerät mit Netzadapter anschließen
➜ Gerät am Kippschalter einschalten (I)
Unkorrekte Anzeige ➜ Gerät neu in Betrieb nehmen
Anzeige Hi (für ppm) ➜ CO2 Konzentration liegt über 3000 ppm
Anzeige Lo (für %rF) ➜ Luftfeuchtigkeit liegt unter 20 % rF
Anzeige Hi (für %rF) ➜ Luftfeuchtigkeit liegt über 90 % rF
11. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materialen und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektround Elektronik-Altgeräten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen
Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.
12. Technische Daten
Spannungsversorgung: Netzstecker 100-240 V / 50 – 60 Hz 1.0 A
Verbrauch: 7 Watt (max.)
CO2
Messbereich: 0 …3000 ppm
Auflösung 1 ppm bei 0 … 1000 ppm
5 ppm bei 1001 … 2000 ppm
10 ppm bei 2001 … 3000 ppm
Genauigkeit: ±5 % oder ±70 ppm bei 0 … 2000 ppm (der größere Wert gilt),
±7 % > 2000 ppm
Wiederholbarkeit: ± 20 ppm
Temperaturabhängigkeit: Typ. ±0,2% pro °C oder ±2 ppm pro °C
(der größere Wert gilt), bezogen auf 25°C
Luftdruckabhängigkeit: 0,13 % pro mm Hg
Anzeige Hi: CO2 Konzentration liegt über 3000 ppm
Ansprechzeit: Ungefähr 2 Minuten bei einem Wechsel von 63 %
Aufwärmzeit: < 60 Sekunden bei 22 °C
Messmethode: NDIR (Nicht-Dispersive-Infrarot Technologie
Temperatur
Messbereich: 0 °C…40 °C
TFA_No_31.5002_Anl_ 12.06.2012 9:17 Uhr Seite 4
98
AIRCO2NTROL OBSERVER – CO2 Monitor
5. Elements
LCD display (Fig. 1)
:
A 1: CO2 indication
A 2: Smiley-LED
A 3: Indication of temperature and humidity
A 4: Dimmer-sensor
B: Buttons (Fig. 2)
:
B 1: On (I) and Off switch (0)
Housing (Fig. 2)
:
C 1: Protecting covers*
C 2: Power socket
C 3: Air filter
C 4: Supports for wall mounting
C 5: Support for the stand
*
These two devices are only important for calibration during production and have no function for
the user. Do not remove!
6. Getting started
•
Pull off the protection foil on the display.
•
Insert the adapter into the jack. Connect the power adapter to a wall socket.
•
Press the On/Off switch to turn on (I) the instrument.
•
The unit is ready for use.
•
The actual measurements will appear on the display: Temperature, humidity and CO
2
con-
centration with the suitable smiley indicator.
•
With each measurement a point will light up for a few seconds in the right corner of the
display. The latest results will appear immediately.
7. Dimmer-function
•
The built-in brightness sensor adjusts the backlight to its environment automatically. This
function saves energy.
8. Smiley - LED indication
☺
Laughing face:
The CO
2 concentration is below 800 ppm. The green warning lamp lights up.
Neutral face:
The CO
2 concentration is between 800 ppm and 1200 ppm. The yellow warning lamp
lights up.
Sad face:
The CO
2
concentration is over 1200 ppm. The red warning lamp lights up
9. Care and maintenance
•
Clean it with a soft damp cloth. Do not use solvents or scouring agents. Protect from moisture.
•
Pull out the plug of the socket, if you do not use the product for a lengthy period.
•
Keep the instrument in a dry place.
10. Troubleshooting
Problems Solution
No display ➜ Connect unit to mains adapter
➜ Switch on the instrument (I)
Incorrect display ➜ Restart the instrument
AIRCO2NTROL OBSERVER – CO2 Monitor
Thank you for choosing this instrument from TFA.
1. Before you use it
•
Please be sure to read the instruction manual carefully. This information will help you to
familiarise yourself with your new device, learn all of its functions and parts, find out important details about its first use and how to operate it, and get advice in the event of faults.
•
Following the instruction manual for use will prevent damage to the device and loss of
your statutory rights arising from defects due to incorrect use.
•
We shall not be liable for any damage occurring as a result of not following these instructions. Likewise, we take no responsibility for any incorrect readings and for any consequences which may result from them.
•
Please take particular note of the safety advice!
•
Please look after this manual for future reference.
2. Scope of supply
•
Measuring instrument
•
AC/DC power adaptor
•
Support
•
Instruction manual
3. Field of operation and all of the benefits of your new instrument at a glance
•
For monitoring the CO
2 concentration in buildings, where people are present, eg: schools,
offices, public facilities
•
Large display with LED indication (green/yellow/red)
•
Indication of indoor temperature and humidity
•
Automatic brightness adjustment
•
Wall mounting or table stand (removable)
4. For your safety
•
The product is exclusively intended for the field of application described above. The product
should only be used as described within this instruction.
•
Unauthorised repairs, modifications or changes to the product are prohibited.
Caution!
Risk of electrocution!
•
Plug the instrument only into a socket installed in regulation manner and with a mains voltage of 230V! Otherwise your clock may be damaged.
•
The instrument and the mains adapter must not come into contact with water or moisture.
Only suitable for operation in dry interiors.
•
Do not use the unit if the housing or the mains adapter are damaged.
•
Keep the unit out of reach of persons (including children) who cannot fully appreciate the
potential risks of handling electrical equipment.
•
Pull the plug out of the socket immediately if any fault occurs or if the unit is not used for a
lengthy period.
•
Only use the supplied mains adapter.
•
Do not pull the plug out of the socket by its lead.
•
Route the mains lead so that it does not come into contact with sharp-edged or hot objects.
Important information on product safety!
•
Do not place the unit near extreme temperatures, vibration or shock.
•
Leave the protective caps at the left edge of the housing.
EMC/RFI
•
Protect the unit from EMI (Electro Magnetic Interference) from induction heaters and
microwave ovens and Electro Static Discharge. Readings may be affected if the unit is operated within a radio frequency electromagnetic field strength of approximately 3 volts per
meter, but the performance of the instrument will not be permanently affected.
TFA_No_31.5002_Anl_ 12.06.2012 9:17 Uhr Seite 5
