WETTERSTATION

Bedienungsanleitung

Vielen Dank, dass Sie sich für diese Funk-Wetterstation aus dem Hause
TFA entschieden haben.

BEVOR SIE MIT DEM GERÄT ARBEITEN
Lesen Sie sich bitte die Bedienungsanleitung genau durch.

So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen
und Bestandteile kennen, erfahren wichtige Details für die
Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für
den Störungsfall.
Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch
Beschädigungen des Geräts und die Gefährdung Ihrer gesetzlichen
Mängelrechte durch Fehlgebrauch.

Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung
verursacht werden, übernehmen wir keine Haftung.
Beachten Sie besonders die Sicherheitshinweise!
Bewahren Sie diese Anleitung gut auf!

LIEFERUMFANG:

•

Wetterstation (Basisgerät)

•

Außensender

•

Bedienungsanleitung

EINSATZBEREICH UND ALLE VORTEILE IHRER NEUEN
WETTERSTATION AUF EINEN BLICKMERKMALE:

•

Funkgesteuerte DCF 77-Zeitanzeige mit manueller Einstelloption

•

DCF-Zeitsignalempfang EIN/AUS (ON/OFF)

•

24-Stunden-Zeitanzeigeformat

•

Alarmfunktion mit Schlummerfunktion (Snooze)

•

Zeitzonen-Einstelloption ±12 Stunden

Kat. No. 35.1115.IT

2

•

Temperaturanzeige in Celsius (°C)

•

Raum- und Außentemperaturanzeige mit Speicherung von deren
Minimal- und Maximalwerten

•

Manuelle Rückstellung der MIN/MAX-Speicherwerte

•

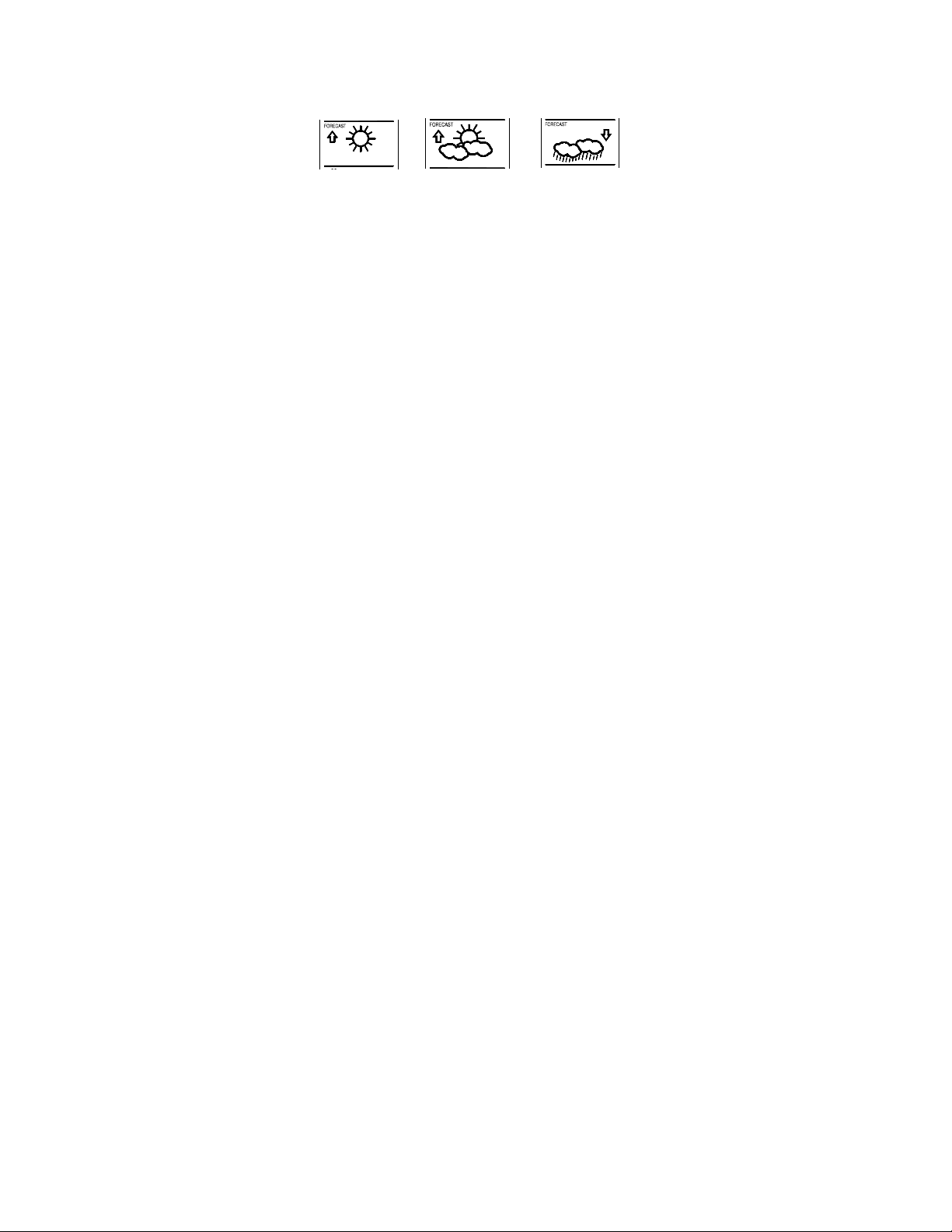

Wettervorhersage mit 3 Wettersymbolen und
Wettertendenzanzeige

•

Drahtlose Fernübertragung per 868 MHz-Signal

•

Signalempfangsintervalle 4 Sekunden

•

Batterietiefstandsanzeige

•

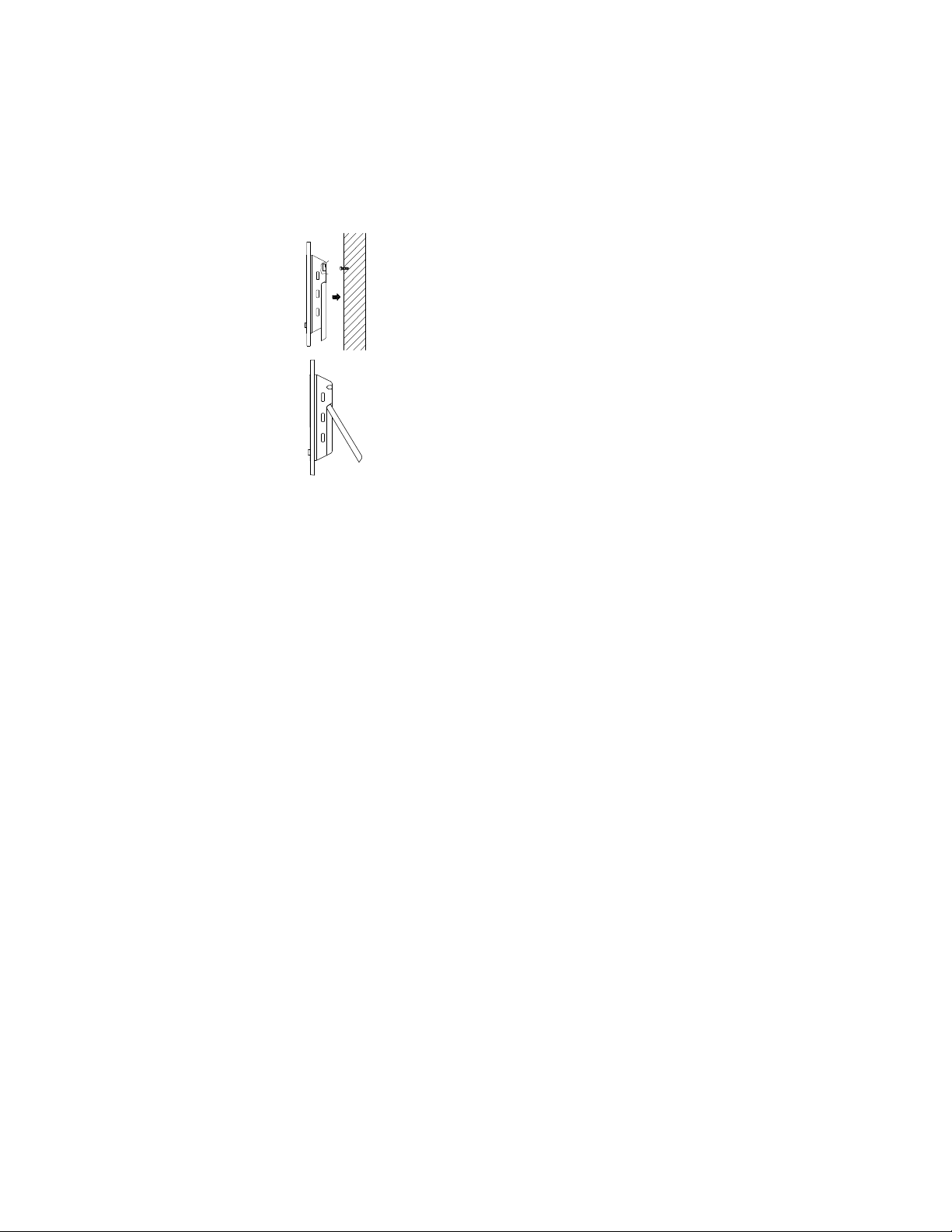

Wandmontage oder Tischaufstellung (Klappständer)

ZU IHRER SICHERHEIT:

•

Das Produkt ist ausschließlich für den oben beschriebenen
Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders,
als in dieser Anleitung dargestellt wird.

•

Das eigenmächtige Reparieren, Umbauen oder Verändern des
Gerätes ist nicht gestattet.

•

Dieses Gerät ist nicht für medizinische Zwecke oder zur
öffentlichen Information geeignet und nur für den privaten
Gebrauch bestimmt.

Vorsicht!
Verletzungsgefahr:

•

Bewahren Sie das Gerät und die Batterien außerhalb der
Reichweite von Kindern auf.

•

Batterien nicht ins Feuer werfen, kurzschließen, auseinander
nehmen oder aufladen. Explosionsgefahr!

•

Batterien enthalten gesundheitsschädliche Säuren. Um ein
Auslaufen der Batterien zu vermeiden, sollten schwache Batterien
möglichst schnell ausgetauscht werden. Verwenden Sie nie
gleichzeitig alte und neue Batterien oder Batterien
unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen

3

-

tasten

Batterien chemikalienbeständige Schutzhandschuhe und
Schutzbrille tragen!

! Wichtige Hinweise zur Produktsicherheit!

•

Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen
und Erschütterungen aus.

•

Der Außensender ist spritzwassergeschützt, aber nicht
wasserdicht. Suchen Sie einen niederschlagsgeschützten Platz für
den Sender aus.

BESTANDTEILE
Die Wetterstation

LCD-

Anzeige

Funktions

Der Außentemperatursender

•

Fernübertragung der Außentemperatur zur
Wetterstation per 868 MHz.-Signal

•

Spritzwassergeschütztes Gehäuse

•

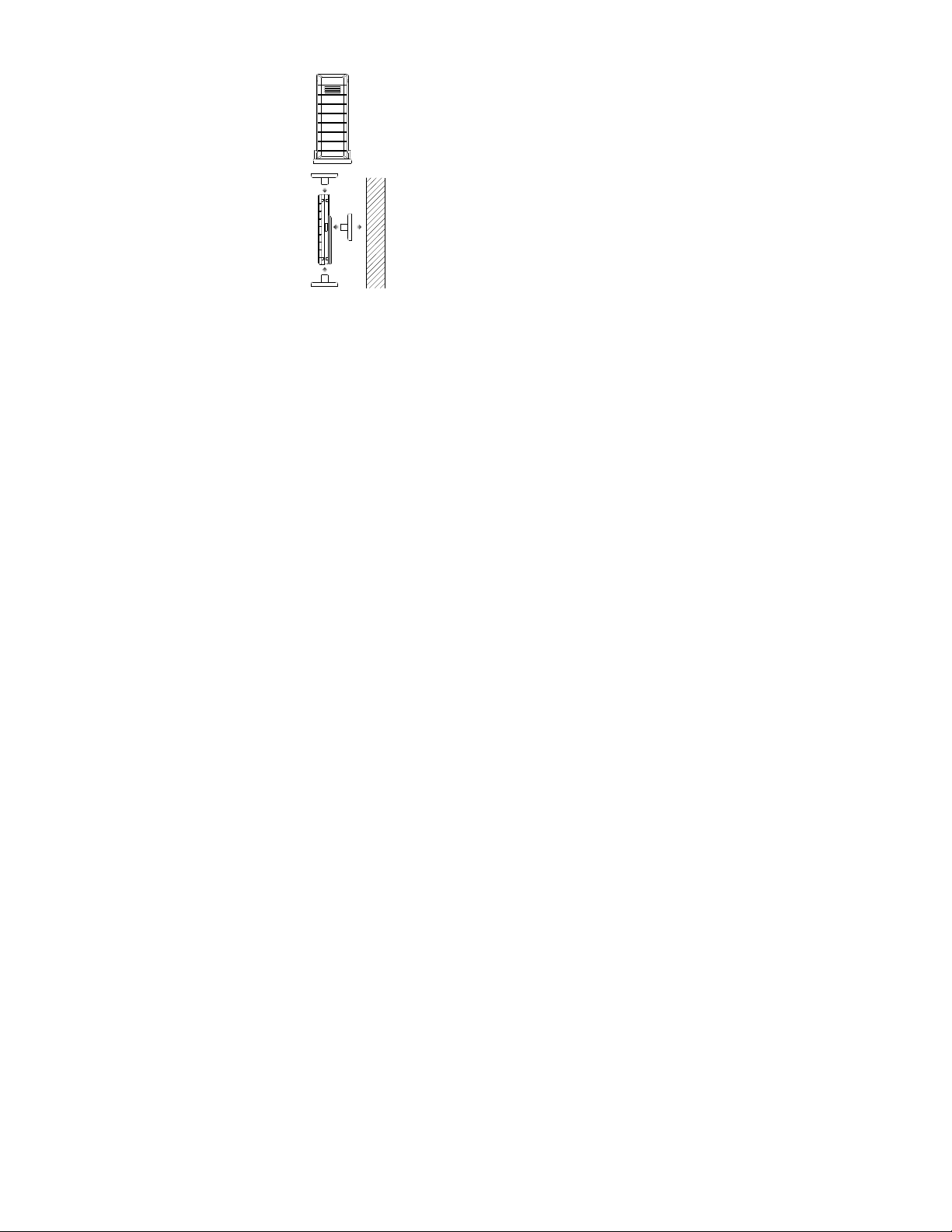

Wandmontage oder Tischaufstellung

Aufhängeöse

Batteriefach­deckel

Klappständer

4

INSTALLATION UND AUSTAUSCH DER BATTERIEN IM
AUSSENTEMPERATURSENDER

Der Außentemperatursender arbeitet mit zwei 1,5 V­Batterien vom Typ Mignon AAA, IEC LR3. Zur
Installation und zum Austausch folgen Sie bitte den
Schritten unten:

1. Ziehen Sie den Batteriefachdeckel von der
Rückseite des Außensenders ab.

2. Legen Sie unter Beachtung der korrekten
Polarität (siehe Markierung) die Batterien ein.

3. Setzen Sie den Batteriefachdeckel wieder ein.

INSTALLATION UND AUSTAUSCH DER BATTERIEN DER
WETTERSTATION

Die Wetterstation arbeitet mit 2 x 1,5 V-Batterien vom Typ Mignon AA,
IEC LR6. Zur Installation oder zum Austausch folgen Sie bitte den
Schritten unten:

Batteriewechsel

•

Wechseln Sie die Batterien der Basisstation, wenn das
Batteriesymbol über der Innentemperaturanzeige erscheint.

•

Wechseln Sie die Batterien im Sender, wenn das Batteriesymbol
über der Außentemperaturanzeige erscheint.

1. Heben Sie den
Batteriefachdeckel ab.

2. Legen Sie unter Beachtung der
korrekten Polarität (siehe
Markierung) die Batterien ein.

3. Setzen Sie den
Batteriefachdeckel wieder ein.

5

Hinweis:

Im Falle eines Batteriewechsels bei einer der Einheiten müssen alle
Einheiten gemäß Abschnitt “Grundeinstellung“ neu eingestellt werden.
Dies ist nötig, da der Außensender bei Inbetriebnahme einen
Zufallssicherheitscode an die Wetterstation sendet, der von dieser
innerhalb der ersten 3 Minuten nach Inbetriebnahme empfangen und
gespeichert werden muss.

GRUNDEINSTELLUNG:

Hinweis: Diese Wetterstation empfängt nur einen Außensender.

1. Legen Sie zuerst die Batterien in den Außentemperatursender ein

(siehe “Installation und Austausch der Batterien im
Außensender”).

2. Legen Sie innerhalb von 30 Sekunden nach Aktivierung des
Außensenders die Batterien in die Wetterstation ein (siehe
“Installation und Austausch der Batterien in der
Wetterstation”). Sind alle Batterien eingelegt, so werden alle
Anzeigesegmente des LCD-Bildschirms kurz sichtbar. Im
Anschluss daran werden die Uhrzeit als 0:00 und ein Wettersymbol
angezeigt. Erfolgt innerhalb von 60 Sekunden keine Anzeige auf
dem LCD, so entfernen Sie bitte die Batterien und setzen sie nach
einer Wartezeit von mindestens 30 Sekunden erneut ein.

3. Nach dem Einsetzen der Batterien beginnt die Wetterstation, Daten
vom Außensender zu empfangen. Es sollten jetzt die
Außentemperatur und das Signalempfangssymbol auf der
Wetterstation angezeigt werden. Ist dies nicht innerhalb von 3
Minuten der Fall, so müssen die Batterien aus beiden Geräteteilen
entnommen werden und eine neuerliche Grundeinstellung ab
Schritt 1 ist vorzunehmen.

4. Zur Sicherstellung eines ausreichenden 868 MHz-Signalempfangs
ist es erforderlich, dass unter guten Bedingungen zwischen den
endgültigen Montageorten von Wetterstation und Außensender

6

eine Entfernung von nicht mehr als 100 Meter eingehalten wird
(siehe Hinweise unter “Platzierung” und “868 MHz-
Empfangstest”).

5. Sobald die Außentemperatur empfangen und auf der Wetterstation
angezeigt wird, wird automatisch der Empfang des DCF 77­Zeitcodes (funkgesteuertes Zeitsignal) gestartet. Dies dauert bei
guten Bedingungen etwa 3 - 5 Minuten.

FUNKGESTEUERTER ZEITEMPFANG

Die Zeitbasis für die funkgesteuerte Zeitanzeige ist eine Cäsium-Atom­Funkuhr, die von der Physikalisch Technischen Bundesanstalt in
Braunschweig betrieben wird und die über eine Abweichung von weniger
als einer Sekunde in einer Mio. Jahren verfügt. Diese Zeit wird codiert
und als DCF-77-Frequenzsignal (77,5 kHz) von einem Sender in
Mainflingen bei Frankfurt über einen Sendebereich von etwa 1.500 km
ausgestrahlt. Ihre Wetterstation empfängt dieses Signal, wandelt es um
und zeigt Ihnen unabhängig von Sommer oder Winter stets die exakte
Zeit.
Die Empfangsqualität des Signals ist überwiegend von den
geografischen und baulichen Gegebenheiten abhängig. Im Normalfall
sollten in einem Radius von

1.500 km um Frankfurt keine Empfangsprobleme auftreten.

Der DCF-Signalempfang findet zweimal täglich um 2:00 und 3:00 Uhr
morgens statt. Ist auch der Empfang um 3:00 Uhr nicht erfolgreich, so
findet bis 6:00 Uhr früh oder bis zum erfolgreichen Empfang jeweils zur
vollen Stunde ein weiterer Empfangsversuch statt. Bleibt auch der
Empfangsversuch um 6:00 Uhr erfolglos, so findet der nächste
Empfangsversuch erst wieder am nächsten Morgen um 2:00 Uhr statt.

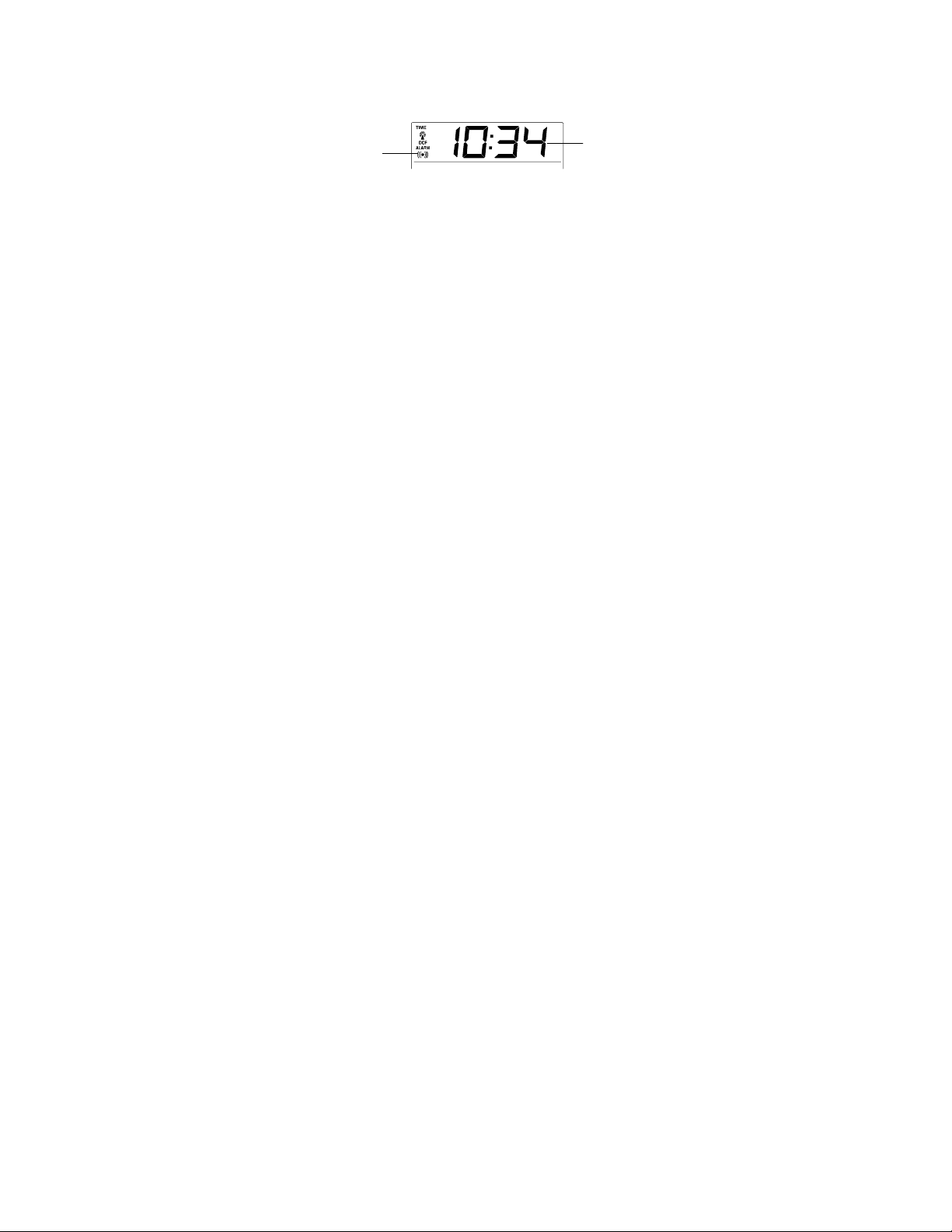

Blinkt das Symbol, wird aber keine Uhrzeit eingestellt oder erscheint das
DCF-Symbol gar nicht, so beachten Sie bitte folgende Punkte:

7

•

MIN/MAX

Es wird empfohlen, einen Mindestabstand von 1,5 – 2 Metern zu
eventuell störenden Geräten wie Computerbildschirmen,
Fernsehgeräten, usw. einzuhalten.

•

In Stahlbetonbauten (Kellern, Hochhäusern, etc.) ist das
empfangene Signal zwangsläufig schwächer. In Extremfällen wird
empfohlen, das Gerät in Fensternähe und/ oder mit der Vorder­oder Rückseite in Richtung des DCF-77-Senders in Frankfurt
auszurichten.

•

Nachts sind die atmosphärischen Störungen gewöhnlich geringer
und ein Empfang ist in den meisten Fällen möglich. Ein einziger
Empfang pro Tag genügt, um die Genauigkeitsabweichung unter 1
Sekunde zu halten.

FUNKTIONSTASTEN:
Wetterstation

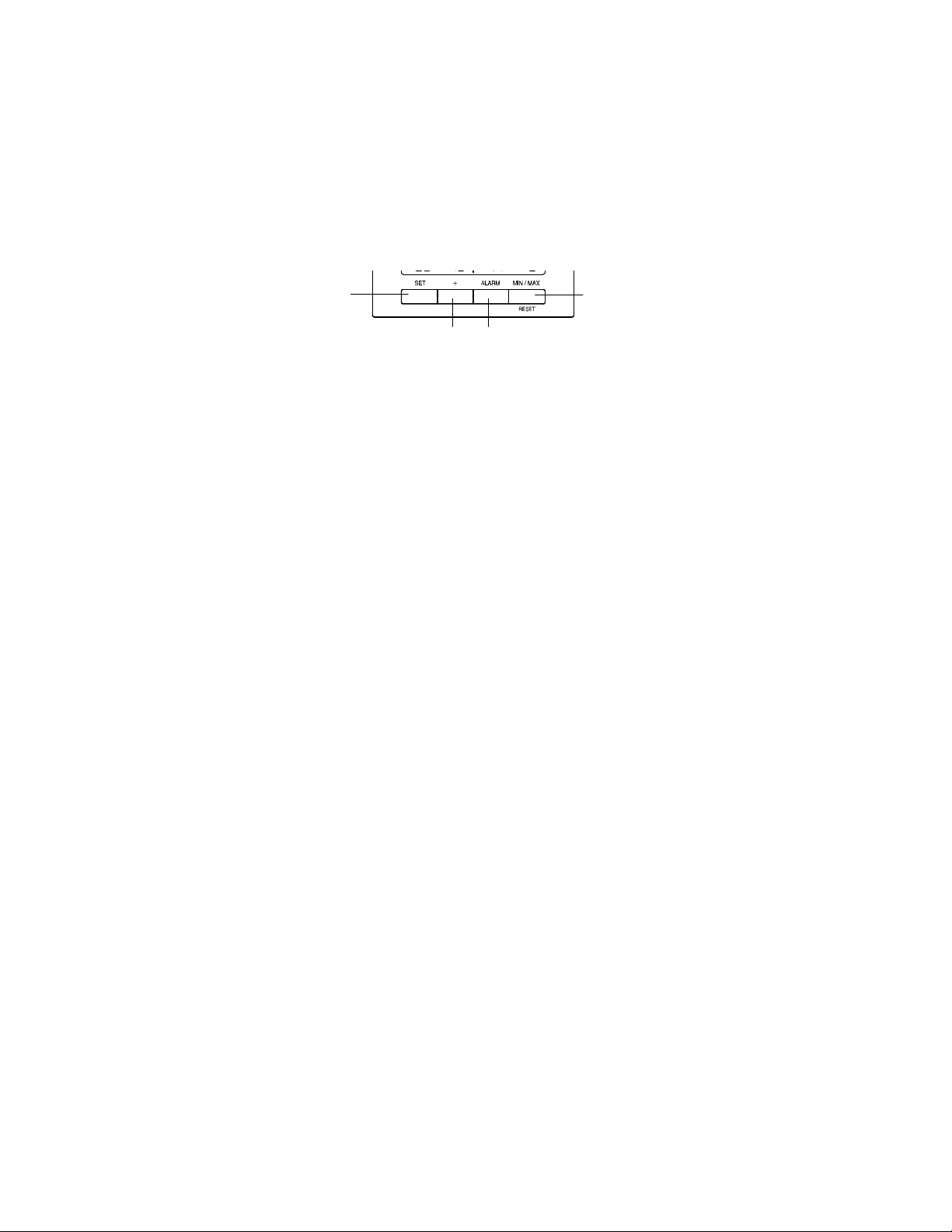

Die Wetterstation verfügt über vier einfach bedienbare Funktionstasten.

SET-Taste

SET-Taste (Einstellung)

•

+ -Taste (Plus) ALARM-Taste

RESET-Taste

Drücken Sie die Taste zum Eintritt in die manuellen Einstellmodi:
Zeitzone, DCF 77-Zeitempfang EIN/AUS (ON/OFF) und Manuelle
Zeiteinstellung

•

Beendigung des Alarms

+ -Taste (Plus)

•

Einstellung der Werte im manuellen Einstellmodus

•

Beendigung des Alarms

8

Alarmsymbol

ALARM-Taste

•

Eintritt in den Alarm-Einstellmodus

•

Alarm EIN/AUS (ON/OFF)

•

Beendigung des Alarms

MIN/MAX RESET-Taste

•

Drücken und Halten zur Rückstellung der gespeicherten minimalen
und maximalen Außentemperaturwerte.

•

Aktivierung der Schlummerfunktion (Snooze)

•

Verlassen des manuellen Einstellmodus

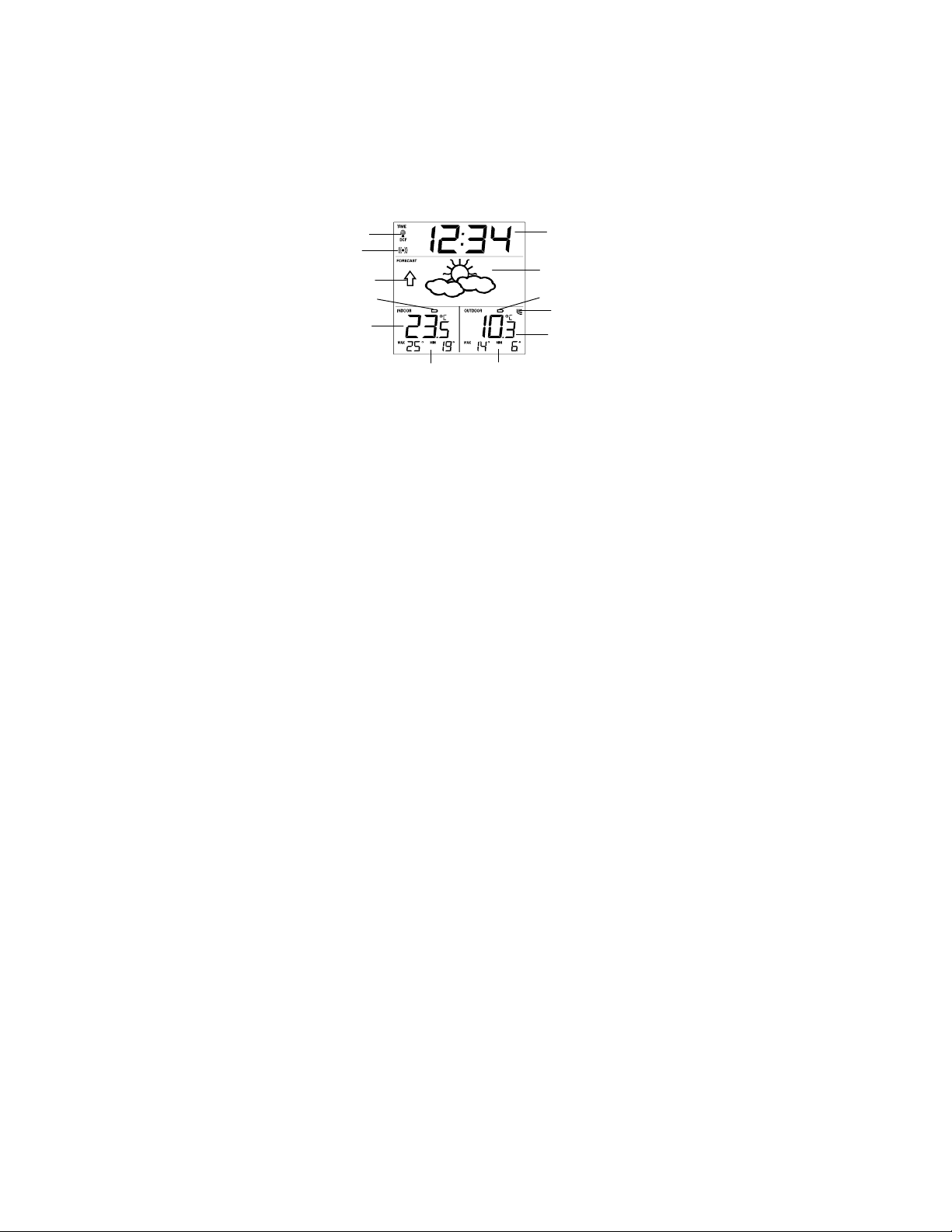

LCD-BILDSCHIRM UND EINSTELLUNGEN:

DCF 77-

Zeitempfangs-

symbol

Wettertendenz-

anzeige

Batterietief-

standsanzeige

(Wetterstation)

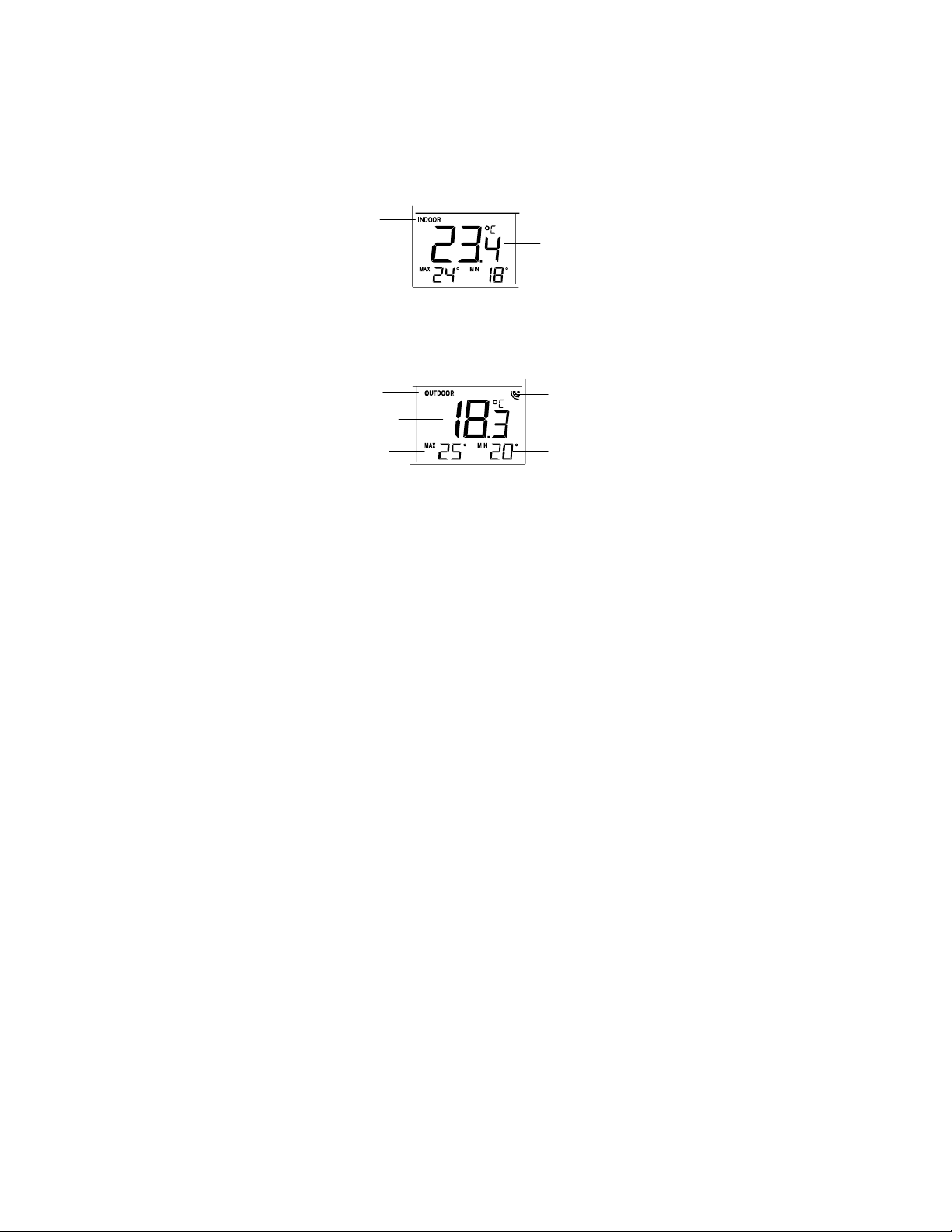

Raumtemperatur

* Wird das Sendesignal des Außensenders von der Wetterstation
erfolgreich empfangen, so wird das Außensignal-Empfangssymbol
eingeschaltet (bei Fehlempfang erscheint kein Symbol auf dem LCD).
Auf diese Weise erkennt der Anwender leicht, ob der letzte Empfang
erfolgreich (Symbol EIN) oder erfolglos war (Symbol AUS).

in °C

MIN/MAX-

Raumtemperatur

MIN/MAX­Außentemperatur

Zeit

Wettervorhersage­symbol

Batterietiefstandsanzeige
(Außensender)

Außensignal­Empfangssymbol*

Außenemperatur
in °C

9

MANUELLE EINSTELLUNGEN:

In diesem Einstellmodus können folgende manuellen Einstellungen
vorgenommen werden:

•

Zeitzone

•

DCF 77-Zeitsignalempfang EIN/AUS (ON/OFF)

•

Manuelle Zeiteinstellung

Drücken Sie zum Eintritt in den Manuellen Einstellmodus die SET-Taste.

ZEITZONEN-EINSTELLUNG:

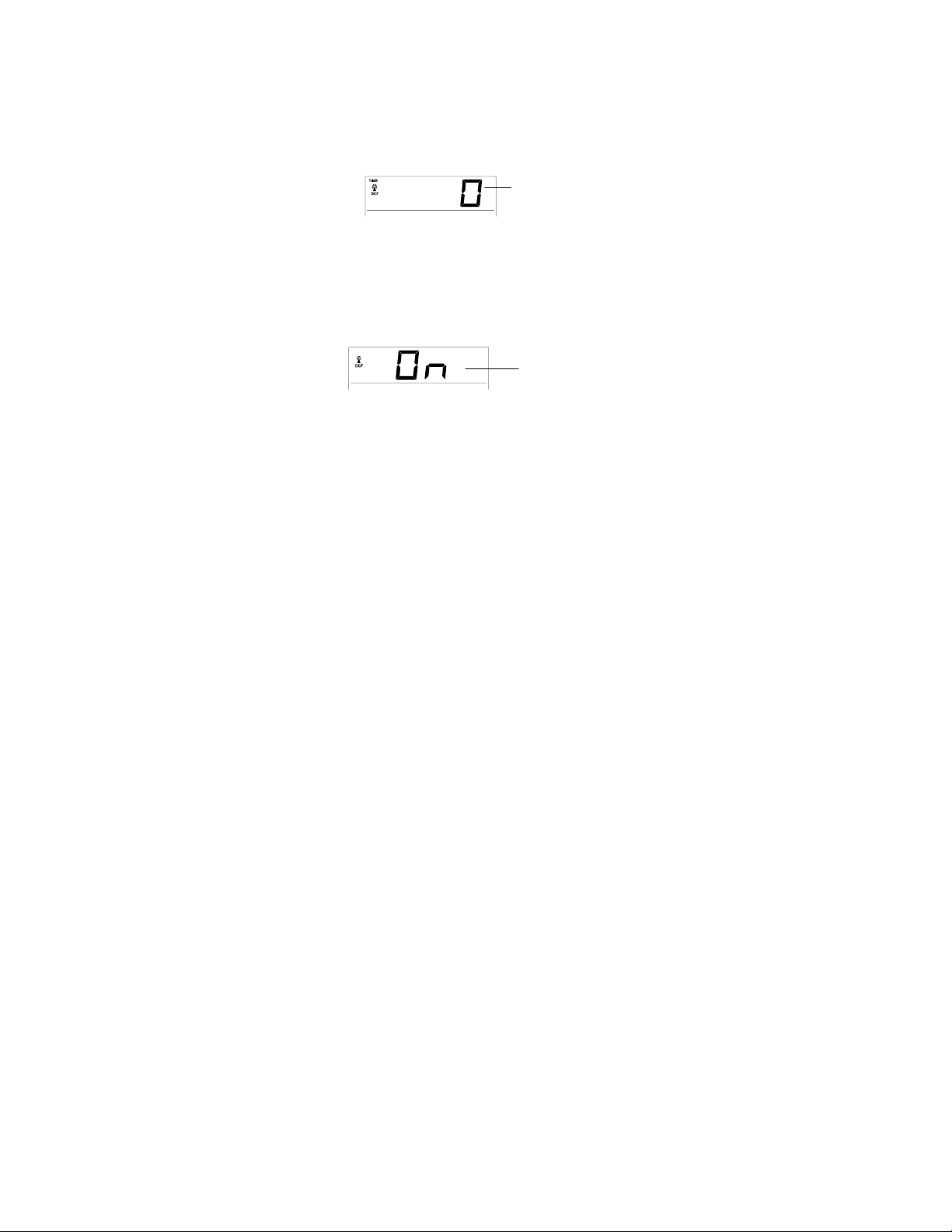

Zeitzone (blinkend)

Die Voreinstellung der Zeitzone ist "0“ Stunden. Einstellung einer
anderen Zeitzone wie folgt:

1. Der aktuelle Wert der Zeitzone beginnt zu blinken.

2. Stellen Sie mit der + -Taste die Zeitzone ein. Der Einstellbereich
läuft in aufeinanderfolgenden 1-stündigen Intervallen von 0, -1, -2,
… bis -12 und dann von 12, 11, 10, … zurück auf 0.

3. Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in die

DCF 77-Zeitempfangseinstellung EIN/AUS die SET-Taste.

EINSTELLUNG DCF 77-ZEITSIGNALEMPFANG EIN/AUS (ON/OFF)

blinkend

In Gegenden, in denen kein Empfang des funkgesteuerten DCF 77­Zeitsignals möglich ist, kann die Zeitempfangsfunktion auch abgeschaltet
werden (AUS = OFF). Die Uhr arbeitet dann als normale Quarzuhr
(Voreinstellung EIN = ON).

1. Die Anzeige “ON” (EIN) auf dem LCD beginnt zu blinken.

Stunden

2. Benutzen Sie die + -Taste, um wunschgemäß die
Zeitempfangsfunktion abzuschalten (OFF).

3. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in die

Manuelle Zeiteinstellung die SET-Taste

Hinweis:

Ist die Zeitempfangsfunktion manuell abgeschaltet (AUS = OFF), so
findet so lange kein Empfangsversuch für das DCF 77-Zeitsignal statt,
bis die Empfangsfunktion wieder aktiviert wird (EIN = ON).

MANUELLE ZEITEINSTELLUNG

Für den Fall, dass die Wetterstation kein funkgesteuertes DCF 77­Zeitsignal erkennen kann (z. B. durch Störungen, Sendeentfernung,
etc.), ist manuelle Zeiteinstellung möglich. Die Uhr arbeitet dann als
normale Quarzuhr.

(blinkend)

Einstellung der Uhr wie folgt:

1. Die Stundenstellen in der Zeitanzeigesektion beginnen zu blinken.

2. Benutzen Sie zur Einstellung der Stunden die + -Taste und

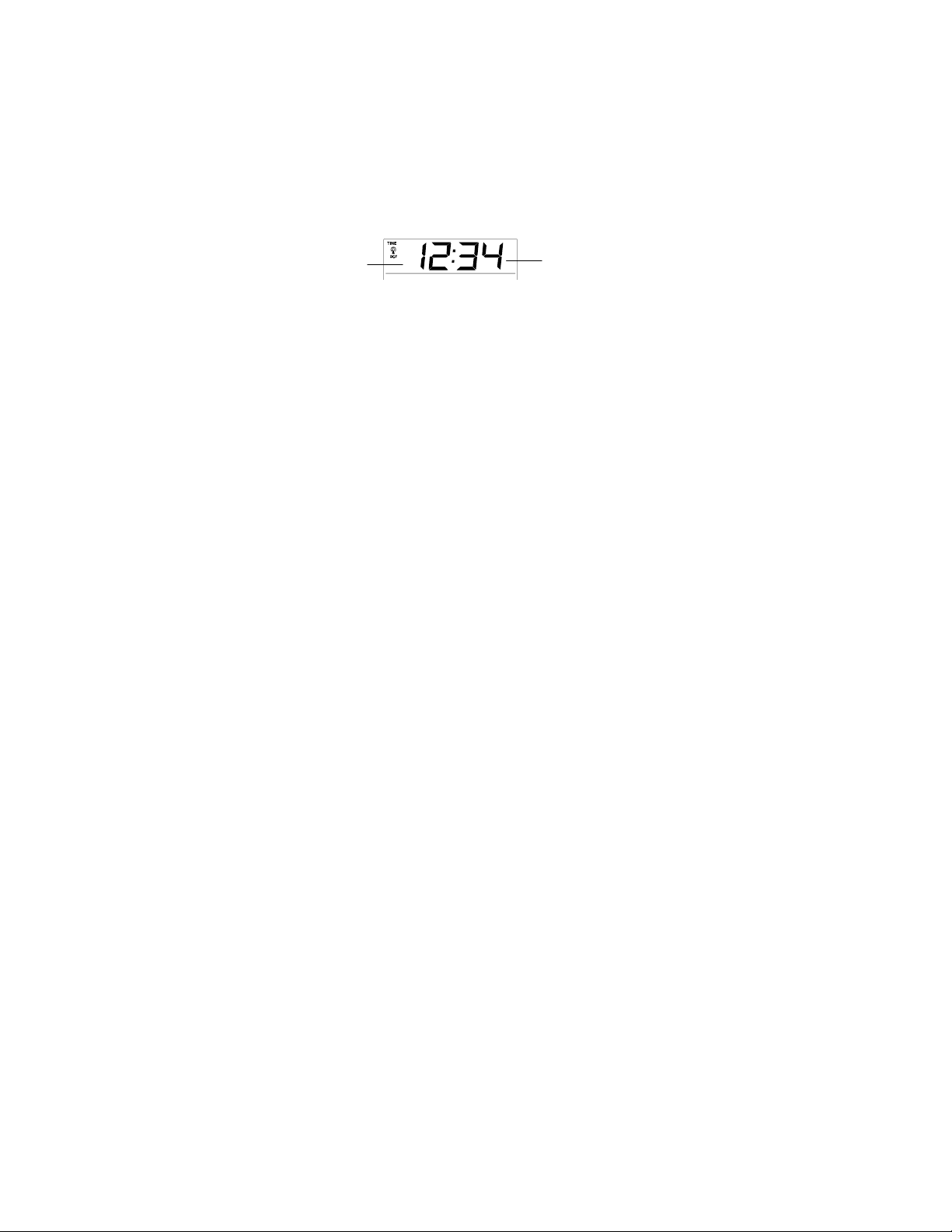

Minuten (blinkend)

drücken Sie dann die SET-Taste, um zur Minuteneinstellung zu
gelangen.

3. Die Minutenstellen beginnen zu blinken. Stellen Sie mit der + ­Taste die Minuten ein.

4. Drücken Sie zur Bestätigung der Einstellung und zum Verlassen
des Einstellmodus die SET-Taste.

Hinweis:

Das Gerät wird trotz manueller Zeiteinstellung weiter täglich versuchen,
das DCF 77-Zeitsignal zu empfangen. Bei erfolgreichem Empfang
überschreibt die empfangene Zeitinformation die manuell eingestellte
Zeit. Während der Empfangsversuche blinkt das DCF-

10

Alarmsymbol

Sendemastsymbol. Findet kein erfolgreicher Empfang statt, so wird kein
DCF-Symbol erscheinen. Es finden jedoch weiterhin Empfangsversuche
statt.

ALARM-EINSTELLUNG

(EIN = ON)

Zur Einstellung des Alarms:

1. Drücken und halten Sie die ALARM-Taste für etwa 3 Sekunden.

2. Die Stundenstellen der Alarmzeitanzeige blinken. Stellen Sie mit
der + -Taste die Stunden ein.

Alarmzeit

3. Drücken Sie ein weiteres Mal die ALARM-Taste. Die
Minutenstellen werden blinken. Stellen Sie mit der + -Taste die
Minuten ein.

4. Drücken Sie erneut die ALARM-Taste, um die Einstellung zu
bestätigen.

5. Zur Aktivierung/Deaktivierung drücken Sie einmal die ALARM­Taste. Die Anzeige des Alarmsymbols lässt erkennen, dass der
Alarm eingeschaltet (ON) ist.

Hinweis: Die Dauer des Alarmsignals beträgt etwa 85 Sekunden.

AKTIVIERUNG DER SCHLUMMERFUNKTION (SNOOZE) UND
BEENDIGUNG DES ALARMS:

1. Wenn der Alarm ertönt, drücken Sie zur Aktivierung der
Schlummerfunktion die MIN/MAX RESET-Taste. Das Alarmsignal
wird beendet und ertönt nach einer Schlummerzeit von 10 Minuten
erneut.

2. Zur kompletten Abschaltung des Alarms kann jede außer der
MIN/MAX RESET-Taste benützt werden.

11

Wolkig mit sonnigen

WETTERVORHERSAGE UND WETTERTENDENZ
DIE WETTERVORHERSAGESYMBOLE:

In der 2. Sektion des LCD-Bildschirms befinden sich drei Wettersymbole,
die in den folgenden Kombinationen angezeigt werden können:

Sonnig

Bei plötzlichen oder größeren Schwankungen des Luftdrucks werden die

Abschnitten

Regnerisch

Anzeigesymbole aktualisiert, um die Wetterveränderung anzuzeigen.
Ändern sich die Anzeigesymbole nicht, dann hat sich entweder der
Luftdruck nicht verändert oder die Veränderung ist so langsam
eingetreten, dass sie von der Wetterstation nicht registriert werden
konnte. Wenn die Anzeigesymbole Sonne oder Regen anzeigen,
verändert sich die Anzeige auch dann nicht, wenn sich das Wetter
bessert (Anzeige sonnig) oder verschlechtert (Anzeige regnerisch), da
die Anzeigesymbole bereits die beiden Extremsituationen darstellen.

Die Anzeigesymbole zeigen eine W etterbesserung oder ­verschlechterung an, was aber nicht unbedingt, wie durch die Symbole
angegeben, Sonne oder Regen bedeutet. Ist z. B. das aktuelle Wetter
wolkig und es wird Regen angezeigt, deutet dies nicht auf eine
Fehlfunktion des Gerätes hin, sondern gibt an, dass der Luftdruck
gesunken und eine Wetterverschlechterung zu erwarten ist, wobei es
sich aber nicht unbedingt um Regen handeln muss.

Hinweis:
Nach der Grundeinstellung sollten die Messwerte und
Wettervorhersagen für die ersten 12 - 24 Stunden nicht beachtet werden.
Dies ist nötig, da die Station erst über diesen Zeitraum auf konstanter

12

Höhe über dem Meeresspiegel Luftdruckdaten sammeln muss, um eine
genauere Vorhersage treffen zu können.

Wie bei Wettervorhersagen allgemein bekannt, kann eine absolute
Genauigkeit nicht garantiert werden. Wettervorhersagen haben in
Abhängigkeit von den geografischen Gegebenheiten, für die die
Wetterstation entwickelt wurde, einen geschätzten Genauigkeitsgrad von
etwa 75%. In Gegenden mit rasch wechselnden Witterungsbedingungen
(z. B. von sonnig zu regnerisch) wird die Wetterstation genauer arbeiten
als in Gegenden mit meist konstanter Witterung (z. B. meist sonnig).

Wird die Wetterstation von einem Ort an einen anderen verlegt, der
bedeutend höher oder tiefer liegt als der ursprüngliche Standort (zum
Beispiel vom Erdgeschoss in die oberen Stockwerke eines Hauses), so
sollten die Batterien entfernt und nach etwa 30 Sekunden erneut
eingelegt werden. Dadurch wird gewährleistet, dass die Wetterstation die
Verlegung nicht als Änderung des Luftdrucks wahrnimmt, wenn es sich
in Wirklichkeit nur um eine Änderung der Höhe des Standorts handelt.
Ignorieren Sie auch hier wieder für die nächsten 12 - 24 Stunden die
Anzeigen und erlauben Sie dem Gerät damit, längere Zeit auf konstanter
Höhe über dem Meeresspiegel zu arbeiten.

DIE WETTERTENDENZANZEIGE

Die Wettertendenzanzeige in Pfeilform (diese befindet sich links und
rechts neben den Wettersymbolen) arbeitet in engem Zusammenhang
mit den Wettervorhersagesymbolen. Zeigt der Pfeil nach oben, bedeutet
dies einen Luftdruckanstieg und somit eine zu erwartende
Wetterbesserung. Zeigt der Pfeil nach unten, sinkt der Luftdruck und
eine Wetterverschlechterung ist zu erwarten.

Zieht man dies in Betracht, kann man ersehen, wie sich das Wetter
verändert hat und welche Veränderungen zu erwarten sind. Zeigt die
Tendenzanzeige z. B. nach unten bei gleichzeitiger Anzeige der
Symbole von Sonne und Wolken (Wolkig mit sonnigen Abschnitten),

13

Gespeicherter

dann fand die letzte registrierte Wetteränderung während einer sonnigen

-

ol

Gespeicherter

Periode statt (nur das Symbol Sonne). Da die Tendenzanzeige nach
unten zeigt, folgt daraus für die nächste Wetteränderung das Symbol der
Regenwolken.

Hinweis:
Hat die Wettertendenzanzeige eine erste Luftdruckänderung registriert,
dann bleibt sie permanent auf dem LCD-Bildschirm sichtbar.

RAUMTEMPERATUR UND GESPEICHERTE MIN/MAX-WERTE

Die Raumtemperatur und deren gespeicherte MIN/MAX-Werte werden in
der letzten Sektion des LCD-Bildschirms angezeigt.

Innenraum-

Hinweis: Der MIN/MAX-Raumtemperaturbereich reicht von -9ºC bis

Symbol

MAX-Wert

Raum­temperatur

Gespeicherter
MIN-Wert

+38ºC mit 1°C Auflösung.

AUSSENTEMPERATUR UND GESPEICHERTE MIN/MAX-WERTE

Die Außentemperatur und deren gespeicherte MIN/MAX-Werte werden
in der letzten Sektion des LCD-Bildschirms angezeigt.

Außenbereichs

symb

Außen-

temperatur

MAX-Wert

Außenbereichs­Empfangssymbol

Gespeicherter
MIN-Wert

14

Hinweis: Der MIN/MAX-Außentemperaturbereich reicht von -40ºC bis +
60ºC mit 1°C Auflösung.

RÜCKSTELLUNG DER GESPEICHERTEN MINIMALEN UND
MAXIMALEN RAUM- UND AUSSENBEREICHSWERTE

Hinweis: Alle gespeicherten MIN/MAX-Werte werden gleichzeitig

zurückgestellt.

1. Drücken und halten Sie im normalen Anzeigemodus für 3
Sekunden die MIN/MAX RESET-Taste. Dies wird die
gespeicherten minimalen und maximalen Raum- und
Außenbereichstemperaturen zurückstellen.

868 MHz-EMPFANGSTEST

Die Wetterstation sollte die Temperaturdaten spätestens 3 Minuten nach
der Inbetriebnahme empfangen und anzeigen. Ist dies nicht innerhalb
dieser Zeitspanne der Fall (die Außenbereichsanzeige zeigt nach
mehreren Empfangs-Fehlversuchen nur “- - -”), so überprüfen Sie bitte
folgende Punkte:

1. Der Abstand von Wetterstation und Außensender zu Störquellen
wie z. B. Computermonitoren oder Fernsehgeräten sollte
mindestens 1,5 – 2 Meter betragen.

2. Vermeiden Sie, die Geräteeinheiten direkt an oder in die Nähe von
metallischen Türen oder Fensterrahmen zu platzieren.

3. Die Benutzung anderer, auf derselben Frequenz (868 MHz)
arbeitender Geräte wie z. B. Kopfhörer oder Lautsprecher kann die
korrekte Signalübertragung verhindern.

4. Störungen des Empfangs können auch von Nachbarn verursacht
werden, die auf derselben Frequenz (868 MHz) arbeitende Geräte
betreiben.

Hinweis:
Wird das 868 MHz-Signal korrekt übertragen und empfangen, so sollten
die Batteriefächer von Wetterstation und Außensender nicht mehr

15

geöffnet werden. Es könnten sich dadurch die Batterien aus den
Kontakten lösen und damit eine unerwünschte Rückstellung
herbeiführen. Sollte dies trotzdem versehentlich vorkommen, so müssen
zur Vermeidung von Übertragungsproblemen alle Einheiten neu
eingestellt werden (siehe “Grundeinstellung“ oben).
Der Sendebereich vom Außensender zur Wetterstation beträgt im
Freifeld etwa 100 Meter. Dies ist jedoch von den
Umgebungsbedingungen und möglichen Störquellen abhängig. Ist trotz
Beachtung aller o. g. Faktoren kein Empfang möglich, so sind alle
Geräteteile neu einzustellen (siehe “Grundeinstellung“ oben).

PLATZIERUNG DER WETTERSTATION:

Die Wetterstation wurde so konstruiert, dass freies Aufstellen oder
Wandmontage möglich ist.

Wandmontage wie folgt:

Wählen Sie einen geschützten Montageort. Vermeiden
Sie direkten Regen oder Sonnenschein.
Stellen Sie vor der Wandmontage sicher, dass die
Außentemperatur an der gewünschten Montagestelle
korrekt empfangen werden kann.

1. Drehen Sie eine Schraube (nicht im Lieferumfang)
an der gewünschten Montagestelle in die Wand
und lassen Sie deren Kopf etwa 5 mm von der

Wand abstehen.

2. Hängen Sie die Station an die Schraube. Stellen
Sie sicher, dass das Gerät vor dem Loslassen
sicher am Schraubenkopf einrastet.

Freie Aufstellung

Mithilfe des ausklappbaren Aufstellers kann die
Wetterstation auf jeder beliebigen ebenen Fläche
aufgestellt werden.

16

PLATZIERUNG DES AUSSENTEMPERATURSENDERS:

und Montageorten und prüfen damit, ob die Außenbereichsdaten korrekt
empfangen werden. Sollte dies nicht der Fall sein, so genügt in den
meisten Fällen für einen ausreichenden Signalempfang ein geringfügiges
Verschieben der Montagestelle(n).

PFLEGE UND WARTUNG:

•

•

Der Außensender ist mit einer Konsole ausgerüstet, die
mithilfe zweier mitgelieferter Schrauben an die Wand
montiert werden kann. Mithilfe der an der Unterseite des
Außensenders fixierbaren Konsole kann dieser auch auf
jeder ebenen Fläche aufgestellt werden.

Wandmontage wie folgt:

1. Befestigen Sie die Konsole mithilfe von
Schrauben und Dübeln an der gewünschten
Stelle an der Wand.

2. Klinken Sie den Temperatursender in die
Konsole.

Hinweis:
Bevor Sie die Konsole fest montieren, platzieren Sie
bitte alle Gerätteile an den gewünschten Aufstell-

Reinigen Sie das Gerät und den Sender mit einem weichen, leicht
feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden! Vor
Feuchtigkeit schützen.
Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht
verwenden.

17

FEHLERBESEITIGUNG

Problem Lösungen

Keine Anzeige auf der
Basisstation
Kein Senderempfang
Anzeige „---“

•

Batterien polrichtig einlegen

•

Batterien wechseln

•

Batterien des Außensenders prüfen
(keine Akkus verwenden!)

•

Neuinbetriebnahme von Sender und
Basisgerät gemäß Anleitung

•

Anderen Aufstellort für Sender
und/oder Basisgerät wählen

•

Abstand zwischen Sender und
Basisgerät verringern

•

Kein DCF Empfang

Beseitigen der Störquellen

•

Einstellung DCF Empfang auf „ON“

•

Anderen Aufstellort für Basisgerät
wählen

•

Uhrzeit manuell einstellen

•

Empfangsversuch in der Nacht
abwarten

Unkorrekte Anzeige

•

Batterien wechseln

ENTSORGUNG

Dieses Produkt wurde unter Verwendung hochwertiger Materialen und
Bestandteile hergestellt, die recycelt und wiederverwendet werden
können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauch­te Batterien und Akkus zur umweltgerechten Entsorgung
beim Handel oder entsprechenden Sammelstellen gemäß
nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium,

18

Hg=Quecksilber, Pb=Blei

Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten
abzugeben.

TECHNISCHE DATEN:

Empfohlener Betriebstemperaturbereich : 0ºC bis 50ºC

Temperaturmessbereich:

Innenraum : -9,9ºC bis +37,8ºC mit 0,1ºC Auflösung
(Anzeige “OF.L” außerhalb dieses Bereichs)
Außenbereich : -39,9ºC bis +59,9ºC mit 0,1ºC Auflösung
(Anzeige “OF.L” außerhalb dieses Bereichs)
Raumtemperatur-Prüfintervall : alle 16 Sekunden
Empfang der Außenbereichsdaten : alle 4 Sekunden

Stromversorgung:

Wetterstation : 2 x 1,5 V-Batterie Typ Mignon AA, IEC LR6
Batterielebensdauer (Alkali-Batterien empfohlen) : etwa 24 Monate
Außentemperatursender: 2 x 1,5 V-Batterie Typ Micro AAA, IEC LR3
Batterielebensdauer (Alkali-Batterien empfohlen) : etwa 12 Monate

Abmessungen (L x B x H)

Wetterstation : 124.4 x 25 x 130.4 mm
Außentemperatursender : 32.4 x 14.1 x 86.5 mm

Dieses Gerät ist entsprechend der EU-Richtlinie über die
Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE)
gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt
werden. Der Nutzer ist verpflichtet, das Altgerät zur
umweltgerechten Entsorgung bei einer ausgewiesenen

19

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von
TFA Dostmann veröffentlicht werden. Die technischen Daten
entsprechen dem Stand bei Drucklegung und können ohne vorherige
Benachrichtigung geändert werden.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit,dass diese Funkanlage die wesentlichen
Anforderungen der R&TTE Direktive 1999/5/EG erfüllt.
Eine Kopie der unterschriebenen und mit Datum versehenen
Konformitätserklärung
erhalten Sie auf Anfrage unter [e-mail].
www.tfa-dostmann.de
08/11

20
