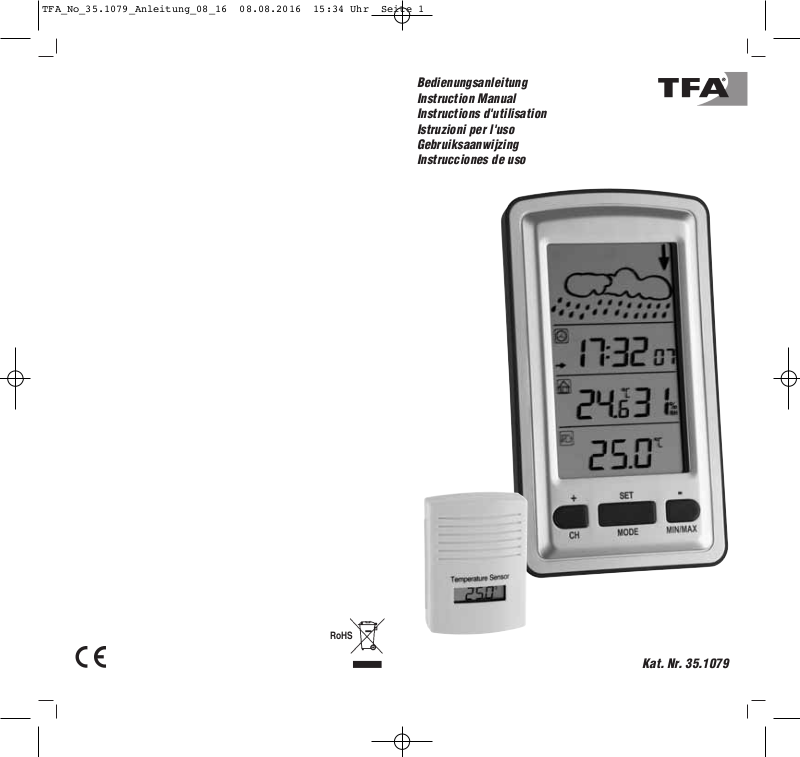

TFA AXIS, 35.1079 Instruction Manual
Kat. Nr. 35.1079
Bedienungsanleitung
Instruction Manual
Instructions d'utilisation
Istruzioni per l'uso
Gebruiksaanwijzing
Instrucciones de uso
RoHS
TFA_No_35.1079_Anleitung_08_16 08.08.2016 15:34 Uhr Seite 1
2 3

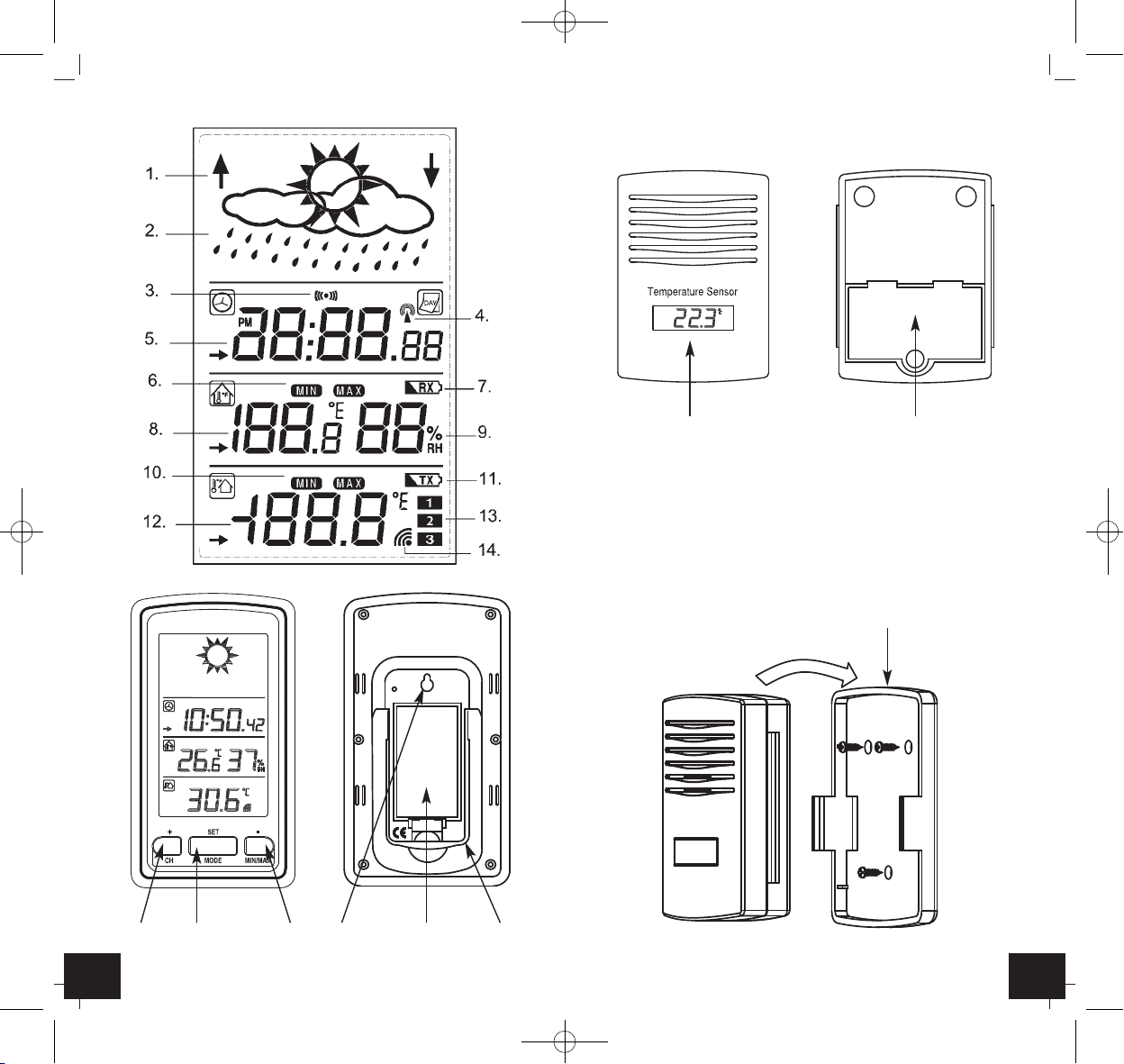

Fig. 1
B1 B2 B3 C1 C2 C3
Fig. 2
D1 D3
D2
TFA_No_35.1079_Anleitung_08_16 08.08.2016 15:34 Uhr Seite 2
4 5
AXIS – Funk-Wetterstation
Vorsicht!
Verletzungsgefahr:
• Bewahren Sie die Batterien und die Geräte außerhalb der Reichweite
von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen
oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen
der Batterien zu vermeiden, sollten schwache Batterien möglichst
schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte
und neue Batterien oder Batterien unterschiedlichen Typs. Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen
und Erschütterungen aus.
• Vor Feuchtigkeit schützen.
• Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht.
Suchen Sie einen niederschlagsgeschützten Platz für den Sender aus.
5. Bestandteile
5.1 Basisstation (Fig. 1):
LCD-Anzeige
1. Wettertendenz-Pfeil
2. Wettervorhersage-Symbol
3. Weckalarm-Symbol
4. DCF Empfangssymbol
5. Uhrzeit/ Datum
6. MIN/MAX Anzeige
7. Batterieanzeige Basisstation
8. Innen-Temperatur
9. Innen-Luftfeuchtigkeit
10. MIN/MAX Anzeige
11. Batterieanzeige Sender
12. Außentemperatur
13. Kanalnummer
14. Außentemperatur Empfangssymbol
Tasten:
B 1: +/CH Taste
B 2: SET/MODE Taste
B 3: -/MIN/MAX Taste
AXIS – Funk-Wetterstation
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So
werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen
und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den
Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch
Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung
verursacht werden, übernehmen wir keine Haftung. Ebenso haften
wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Bedienungsanleitung gut auf!
2. Lieferumfang
• Wetterstation (Basisgerät)
• Außensender mit Halterung
• Bedienungsanleitung
• 3 Schrauben
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen
Blick
• Außentemperatur über kabellosen Außensender (433 MHz), Reichweite max. 100 m (Freifeld)
• Erweiterbar auf bis zu 3 Sender, auch zur Temperaturkontrolle von
entfernten Räumen, z.B. Kinderzimmer, Weinkeller
• Innentemperatur und Luftfeuchtigkeit
• Maxima- und Minimawerte
• Wettervorhersage mit Symbolen und Luftdrucktendenz
• Funkuhr mit Alarm und Datumsanzeige
• Hintergrundbeleuchtung (bei Tastenbedienung)
• Zum Aufstellen oder an die Wand hängen
• Einfache Installation, da kein Kabel notwendig
4. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
TFA_No_35.1079_Anleitung_08_16 08.08.2016 15:34 Uhr Seite 3
6 7
AXIS – Funk-Wetterstation
Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im
Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von
Frankfurt bei der Übertragung keine Probleme auftauchen.
Bitte beachten Sie folgende Hinweise:
• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu
eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal
natürlicherweise schwächer. In Extremfällen wird empfohlen, das
Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein
Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro
Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen
unter 1 Sekunde zu halten.
• Der Außensender versucht täglich um 2 h, 8 h, 14 h und 20 h, das
DCF-Signal zu empfangen. Wenn der Empfang nicht erfolgreich ist,
erscheint das Empfangssymbol nicht mehr im Display, der Empfang
wird aber weiterhin versucht. Bei erfolgreichem Empfang wird die
manuell eingestellte Zeit überschrieben.
6.3 Zusätzliche Außensender
• Wenn Sie mehrere Sender anschließen wollen (max. 3), wiederholen
Sie für jeden Sender den Inbetriebnahmeprozess. Bitte warten Sie
immer 10 sec., bevor Sie den nächsten Sender installieren. Die
Nummerierung der Sender erfolgt automatisch in der zeitlichen Reihenfolge der Inbetriebnahme.
7. Bedienung
• Das Gerät verfügt über 3 Displaybereiche: Zeit, Innenbereich und
Außentemperatur. Mit der SET/MODE Taste werden die Modi angesteuert (Pfeil).
• Im Zeitmodus wechselt die Anzeige mit der +/CH Taste zwischen Zeit,
Datum und Alarmzeit
• Im Außentemperaturmodus können Sie mit der +/CH Taste zwischen
den Kanälen wechseln, falls Sie mehr als einen Sender angeschlossen haben.
• Während der Bedienung werden alle erfolgreichen Eingaben mit
einem kurzen Piepton quittiert.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als
30 Sekunden keine Taste gedrückt wird.
7.1 Einstellungen
• Drücken Sie die SET/MODE Taste im Zeitmodus für 3 Sekunden, um
in den Einstellmodus zu gelangen.
AXIS – Funk-Wetterstation
Gehäuse:
C 1: Wandaufhängung
C 2: Batteriefach
C 3: Ständer (ausklappbar)
5.1 Sender (Fig. 2):
D 1: Außentemperaturanzeige
D 2: Halter für Wandaufhängung
D 3: Batteriefach
6. Inbetriebnahme
6.1 Batterien einlegen
• Ziehen Sie die Schutzfolie vom Display der Wetterstation.
• Öffnen Sie das Batteriefach von Sender (verschraubt) und Empfänger
und legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).
• Legen Sie 2 x AAA 1,5 V Batterien in das Batteriefach vom Sender
und unmittelbar danach 2 x AA 1,5 V Batterien in die Basisstation.
Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
6.2 Empfang der Außenwerte und der Funkzeit
• Wenn die Batterien in die Basisstation eingelegt werden, ertönt ein
kurzer Signalton und alle LCD Segmente werden für 4 sec. angezeigt.
Die Station geht nun in den Lernmodus, um den Sensor zu erlernen.
• Der Sender überträgt 16 Mal alle 8 sec. die Temperatur (später alle
48 sec.), danach wird der Empfang der Funkzeit (DCF) aktiviert. Während des Empfangs der Funkzeit (ca. 10 min.) werden keine Wetterdaten übertragen.
• Wichtig: Drücken Sie keine Taste während der ersten 10 Minuten,
wenn sich die Station im Lernmodus befindet. Wenn die Außentemperatur und die Funkzeit angezeigt werden, können Sie den Außensender im Freien anbringen. Wenn die Funkzeit nicht empfangen
wird, können Sie die Zeit manuell einstellen. Falls die Außentemperatur nicht angezeigt wird, oder wenn Sie vor dem Empfang der Außentemperatur eine Taste gedrückt haben und bei Batteriewechsel
wiederholen Sie den Inbetriebnahmeprozess. Bitte warten Sie 10
sec., bevor Sie die Batterien wieder einlegen.
Empfang der Funkzeit DCF
Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von
der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben
wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million
Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von
Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das
Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die
Umstellung von Sommer- und Winterzeit erfolgt automatisch.
TFA_No_35.1079_Anleitung_08_16 08.08.2016 15:34 Uhr Seite 4
8 9
AXIS – Funk-Wetterstation
7.3.2 Außentemperatur
• Stellen Sie mit der SET/MODE Taste den Pfeil auf die Außentempera-
tur.
• Drücken Sie die +/CH Taste, um den Kanal 1, 2 oder 3 auszuwählen,
falls Sie mehr als einen Sender angeschlossen haben.
• Mit der -/MAX/MIN Taste können Sie sich nun folgende Werte anzei-
gen lassen:
• Maximale Außentemperatur
• Minimale Außentemperatur
• Drücken und halten Sie die -/MAX/MIN Taste, während der entspre-
chende Wert angezeigt wird, wird er auf den aktuellen Wert zurückgestellt.
7.4 Wettervorhersage

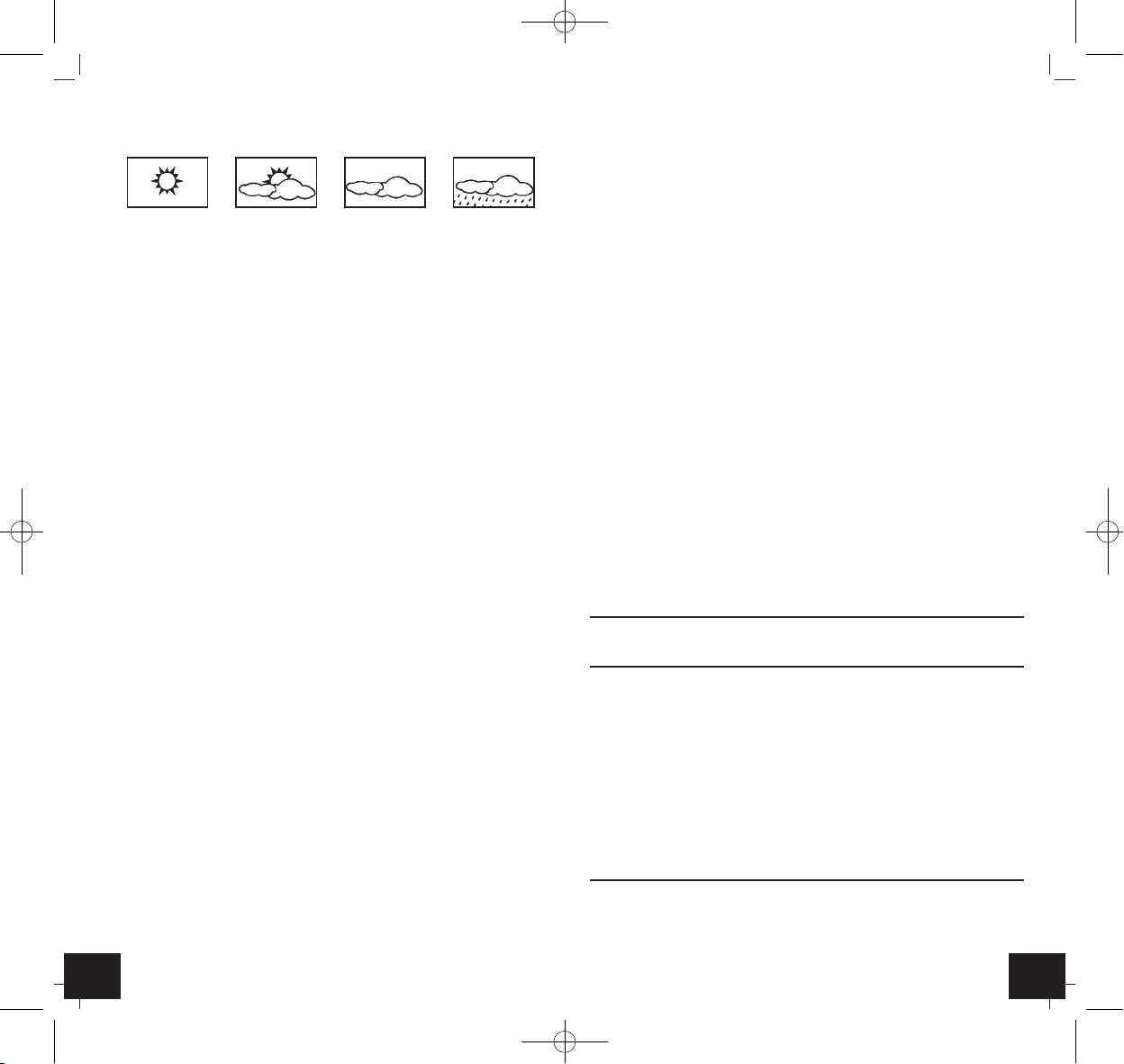

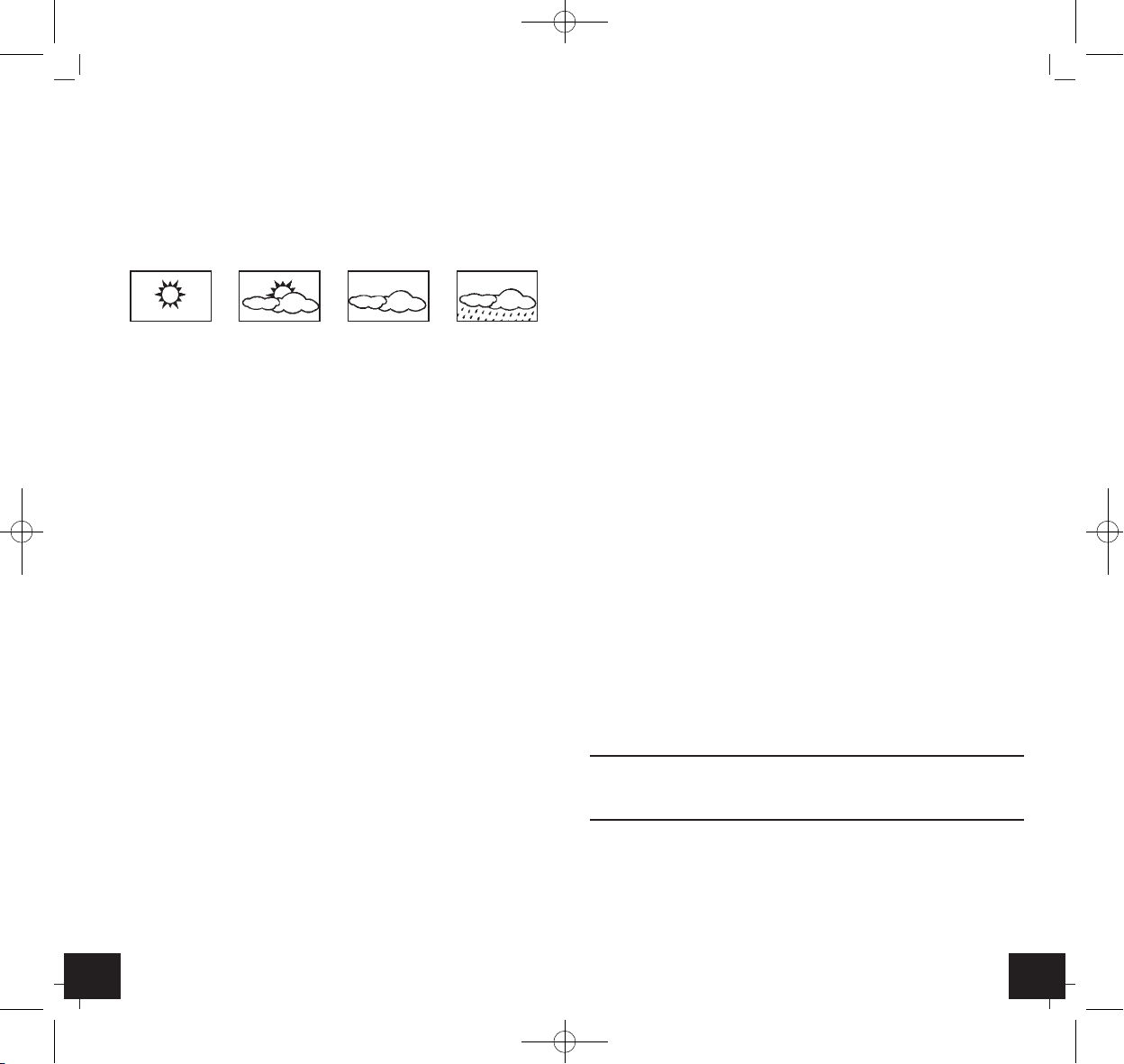

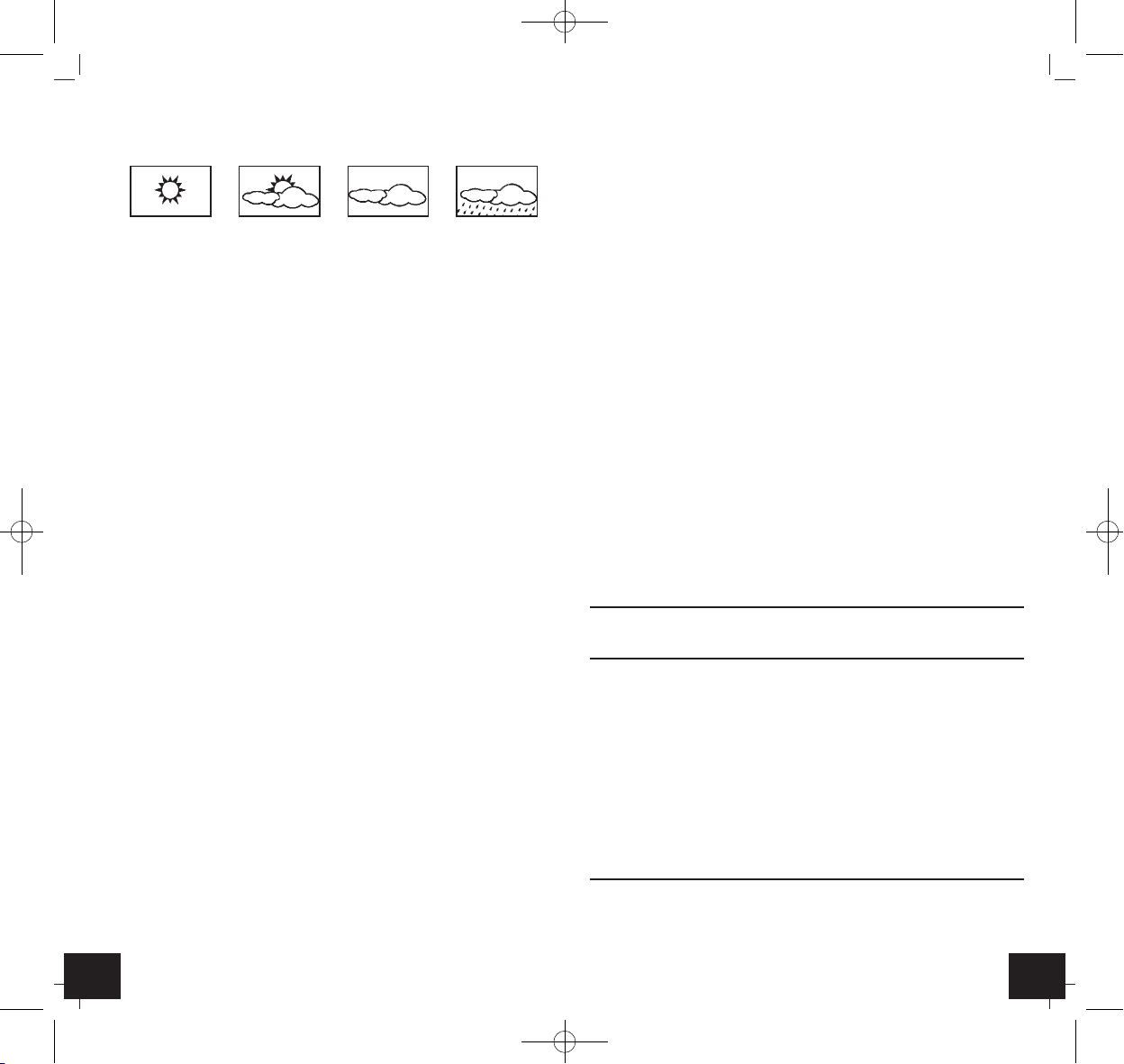

• Die Wetterstation unterscheidet 4 unterschiedliche Wettersymbole
(sonnig, teilweise bewölkt, bedeckt, Regen).
• Die Wettersymbole zeigen eine Wetterverbesserung oder –verschlechterung ausgehend vom aktuellen Wetter an, was aber nicht
unbedingt dem auf dem Symbol angegebenen Wetter entsprechen
muss.
7.4.1 Wettertendenzanzeige
• Der Wettertendenzpfeil zeigt an, ob der Luftdruck momentan steigt
oder fällt. Ein Pfeil nach oben bedeutet, dass der Luftdruck ansteigt
und besseres Wetter zu erwarten ist; ein Pfeil nach unten bedeutet,
dass der Luftdruck sinkt und schlechteres Wetter zu erwarten ist.
• Wenn die Wetterbedingungen für 3 Stunden stabil geworden sind, ist
der Tendenzpfeil nicht auf dem Display zu sehen.
Hinweise zu den Empfindlichkeitswerten der Wettersymbole:
• Der Schwellenwert, bei dem eine Wetterveränderung angezeigt wird,
kann vom Anwender selbst auf eine Luftdruckveränderung zwischen
2-4 hPa eingestellt werden (Vorgabe 3 hPa). Wird beispielsweise 4
hPa ausgewählt, muss ein Luftdruckabfall oder -anstieg von 4 hPa
erfolgen, um eine Wetteränderung anzuzeigen. Für Gebiete, bei
denen es häufig Luftdruckänderungen gibt, sollte ein höherer
Schwellenwert eingestellt werden als für ein Gebiet mit stabiler Luftdrucksituation.
7.4.2 Sturmwarnung
• Wenn der Luftdruckabfall innerhalb von 3 Stunden den eingestellten
Schwellenwert zuzüglich 2 hPa überschreitet, wird der Sturmwarner
aktiviert: das Regensymbol und die Tendenzpfeile blinken drei Stunden lang.
AXIS – Funk-Wetterstation
• Im Einstellmodus verändern Sie die Werte mit der +/CH oder
-/MAX/MIN Taste. Halten Sie die Tasten im Einstellmodus gedrückt,
gelangen Sie in den Schnelllauf.
• Drücken Sie die SET/MODE Taste, um die folgenden Einstellungen
auszuwählen:
1. Zeitzone +/-12 Std.: Die Zeitzoneneinstellung wird benötigt,
wenn das DCF Signal empfangen werden kann, die Zeitzone sich
aber von der DCF-Zeit unterscheidet (z.B. +1= eine Stunde später).
2. 12/24 Stunden-Zeitformat
3. Manuelle Zeiteinstellung (Stunden/ Minuten)
4. Kalender-Einstellung (Jahr/Monat/Tag, Wochentag wird berechnet)
5. Temperaturanzeige in °C oder °F
6. Schwellenwert für Luftdruckveränderung (Vorgabe 3hPa, siehe
7.4)
7.2 Weckalarm
• Drücken Sie im Zeitmodus zweimal die +/CH Taste. Die Weckzeit
(„AL”) erscheint im Display.
• Wenn die Weckzeit im Display erscheint, halten Sie die SET/MODE
Taste für 3 Sekunden gedrückt, um in den Alarmeinstellmodus zu
gelangen.
• Die Stundenanzeige blinkt. Sie können nun mit der +/CH Taste und
der -/MAX/MIN Taste die Stunden einstellen. Mit der SET/MODE Taste
wechseln Sie in die Minuteneinstellung und bestätigen die Alarmzeit.
• Mit der -/MAX/MIN Taste können Sie nun den Alarm aktivieren (
erscheint im Display) oder deaktivieren.
• Drücken Sie die +/CH Taste um in den Zeitmodus zurückzukehren.
• Im Display erscheint die aktuelle Uhrzeit und das Alarmsymbol.
• Während das Wecksignal ertönt (120 sec.), können Sie es mit jeder
beliebigen Taste ausschalten.
• Wird der Alarm nicht manuell unterbrochen, klingelt der Wecker 2
Minuten weiter und aktiviert sich zur gleichen Zeit wieder.
7.3 Min/Max-Modus
7.3.1 Innentemperatur und Luftfeuchtigkeit
• Stellen Sie mit der SET/MODE Taste den Pfeil auf den Innenbereich.
• Mit der -/MAX/MIN Taste können Sie sich nun folgende Werte anzeigen lassen:
• Maximale Innentemperatur
• Minimale Innentemperatur
• Maximale Innenluftfeuchtigkeit
• Minimale Innenluftfeuchtigkeit
• Drücken und halten Sie die -/MAX/MIN Taste, während der entsprechende Wert angezeigt wird, wird er auf den aktuellen Wert zurückgestellt.
Sonnig teilweise
bewölkt
bedeckt Regen
TFA_No_35.1079_Anleitung_08_16 08.08.2016 15:34 Uhr Seite 5
10 11
AXIS – Funk-Wetterstation
➜ Abstand zwischen Sender und
Basisgerät verringern
➜ Beseitigen der Störquellen
Kein DCF Empfang ➜ Anderen Aufstellort für Basisgerät
wählen
➜ Uhrzeit manuell einstellen
➜ Empfangsversuch in der Nacht
abwarten
Unkorrekte Anzeige ➜ Batterien wechseln
11. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materialien und
Bestandteile hergestellt, die recycelt und wiederverwendet werden können.
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, ge-
brauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen
gemäß nationaler oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind:
Cd=Cadmium, Hg=Quecksilber, Pb=Blei
Dieses Gerät ist entsprechend der EU-Richtlinie über die
Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE)
gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt
werden. Der Nutzer ist verpflichtet, das Altgerät zur
umweltgerechten Entsorgung bei einer ausgewiesenen
Annahmestelle für die Entsorgung von Elektro- und
Elektronikgeräten abzugeben.
12. Technische Daten
Übertragungsdistanz
Freifeld: 100 Meter max.
Übertragungsfrequenz: 433 MHz
Maximale Sendeleistung: < 10mW
Messintervall: 48 sec
Alarmdauer: 120 sec
AXIS – Funk-Wetterstation
8. Aufstellen der Basisstation und Befestigen des Senders
• Mit dem ausklappbaren Ständer auf der Rückseite kann die Basisstation aufgestellt werden oder mit der Aufhängeöse an der Wand
befestigt werden. Vermeiden Sie die Nähe zu anderen elektrischen
Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.
• Suchen Sie sich einen schattigen, niederschlagsgeschützten Platz für
den Sender aus. (Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig).
• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am
gewünschten Aufstellort zur Basisstation stattfindet (Reichweite Freifeld ca. 100 Meter, bei massiven Wänden), insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren.
• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender
und/oder Empfänger.
• Ist die Übertragung erfolgreich, können Sie den Halter mit 3 Schrauben an der Wand befestigen und den Sender einstecken (D2).
9. Pflege und Wartung
• Reinigen Sie das Gerät und den Sender mit einem weichen, leicht
feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht
verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
9.1 Batteriewechsel
• Wenn die Batterien ersetzt werden müssen, erscheint die Batterieanzeige auf dem Display (RX = Basisstation, TX = Sender).
• Achtung:
Bei einem Batteriewechsel muss der Kontakt zwischen Sender und
Empfänger wieder hergestellt werden – also Batterien immer in beide
Geräte neu einlegen.
10. Fehlerbeseitigung
Problem Lösung
Keine Anzeige ➜ Batterien polrichtig einlegen
auf der Basisstation ➜ Batterien wechseln
Kein Senderempfang ➜ Kein Sender installiert
Anzeige „---” ➜ Batterien des Außensenders prüfen
(keine Akkus verwenden!)
➜ Neuinbetriebnahme von Sender und
Basisgerät gemäß Anleitung
➜ Anderen Aufstellort für Sender und/
oder Basisgerät wählen
TFA_No_35.1079_Anleitung_08_16 08.08.2016 15:34 Uhr Seite 6
12 13
AXIS – Wireless weather station
Thank you for choosing this instrument from TFA.
1. Before you start using it
• Please make sure to read the instruction manual carefully. This
information will help you to familiarize yourself with your new device,
to learn all of its functions and parts, to find out important details
about its first use and how to operate it and how to get advice in the
event of a malfunction.
• Following and respecting the instructions in your manual for use
will prevent damage to the device and loss of your statutory rights
arising from defects due to incorrect use.
• We shall not be liable for any damage occurring as a result of not
following these instructions. Likewise, we take no responsibility
for any incorrect readings and for any consequences which may
result from them.
• Please take particular note of the safety advice!
• Please keep this instruction manual for future reference.
2. Delivery contents
• Weather station (basic unit)
• Outdoor transmitter with holder
• Instruction manual
• 3 screws
3. Field of operation and all the benefits of your new instrument at
a glance
• Outdoor temperature wireless (433 MHz), range max. 100 m (free
field)
• Expandable up to 3 outdoor transmitters , also for the temperature
control of remote rooms, e.g. children’s room, wine-cellar
• Indoor temperature and humidity
• Maximum and minimum values
• Weather forecast with symbols and tendency of atmospheric pressure
• Radio-controlled clock with alarm and date
• Backlight (when using buttons)
• For wall mounting or table standing
• Very simple installation, no cables required
4. For your safety
• The product is exclusively intended for the field of application
described above. It should only be used as described within these
instructions.
• Unauthorised repairs, modifications or changes to the product are
prohibited.
AXIS – Funk-Wetterstation
Temperatur:
Messbereich Außen: -40…+65°C (-40…+149°F),
Messbereich Innen: -10…+80°C (+14…+176°F),
(Anzeige OFL außerhalb des Messbereichs)
Luftfeuchtigkeit:
Messbereich: 20%bis 99% rF
Basisstation:
Batterien: 2x AA 1,5V LR6 Alkaline
(nicht inklusive)
Größe: 81 x 28 (69) x 143 mm
Gewicht: 140 g (nur das Gerät)
Sender:
Batterien: 2x AAA 1,5V LR3 Alkaline
(nicht inklusive)
Größe: 69 x 29 x 90 mm
Gewicht: 82 g (nur das Gerät)
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann
veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung
und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter Eingabe der ArtikelNummer auf unserer Homepage.
EU-KONFORMITÄTSERKLÄRUNG
Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 35.1079 der Richtlinie
2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter
der folgenden Internetadresse verfügbar:
www.tfa-dostmann.de
E-Mail: info@tfa-dostmann.de
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland
08/16
TFA_No_35.1079_Anleitung_08_16 08.08.2016 15:34 Uhr Seite 7
14 15
AXIS – Wireless weather station
5.1 Sensor unit (Transmitter) (Fig. 2):
D 1: Outdoor temperature
D 2: Wall bracket
D 3: Battery compartment
6. Getting started
6.1 Insert batteries
• Remove the protective foil from the display of the weather station.
• Open the battery compartment of the weather station and the outdoor transmitter (screwed) and place both instruments on a desk
with a distance of approximately 1.5 meter. Check that no other electronic devices are close.
• Insert 2 x AAA 1,5 V batteries first into the battery compartment of
the outdoor transmitter and immediately afterwards 2 x AA 1,5 V in
the weather station, observing the correct polarity.
6.2 Reception of outdoor temperature and DCF time
• When the weather station is powered up, a short beep will sound and
all LCD segments will light up for about 4 seconds before it enters
into learning mode to learn the sensors security code.
• After the outdoor transmitter is powered up, it will transmit temperature 16 times every 8 sec. (later every 48 seconds), and then the outdoor transmitter will start radio-controlled time reception. During the
DCF time reception period (maximum 10 minutes), no weather data
will be transmitted.
• Note: DO NOT PRESS ANY BUTTON during the first 10 minutes
learning period or before radio-controlled time is displayed on the
receiver. After both outdoor temperature and radio-controlled time
are displayed you can place your outdoor transmitter outdoors at the
final destination. In case the clock cannot detect the DCF-signal (for
example due to disturbances, transmitting distance, etc.), the time
can be set manually. If the outdoor weather data is not displayed or if
any button is pressed before the weather station receives the signal,
or when changing batteries you will need to follow the battery installation procedure again. Please wait minimum 10 seconds before
inserting the batteries again to make a proper reset for both weather
station and the outdoor transmitter.
Note for radio-controlled time DCF
The time base for the radio-controlled time is a caesium atomic clock
operated by the Physikalisch Technische Bundesanstalt Braunschweig.
It has a time deviation of less than one second in one million years. The
time is coded and transmitted from Mainflingen near Frankfurt via frequency signal DCF-77 (77.5 kHz) and has a transmitting range of
approximately 1,500 km. Your radio-controlled clock receives this signal and converts it to show the precise time. Changeover from summer
time or winter time is automatic. The quality of the reception depends
mainly on the geographic location. Normally there should be no reception problems within a 1,500 km radius around Frankfurt.
AXIS – Wireless weather station
Caution!
Risk of injury:
• Keep the instruments and the batteries out of the reach of children.
• Batteries must not be thrown into a fire, short-circuited, taken apart
or recharged. Risk of explosion!
• Batteries contain harmful acids. Low batteries should be changed as
soon as possible to prevent damage caused by leaking. Never use a
combination of old and new batteries together or batteries of different types.
• Wear chemical-resistant protective gloves and glasses when handling leaking batteries.
Important information on product safety!
• Do not place the unit near extreme temperatures, vibrations or
shocks.
• Protect it from moisture.
• The outdoor transmitter is protected against splash water, but is not
watertight. Choose a shady and dry position for the transmitter.
5. Elements
5.1 Receiver (Basic unit) (Fig. 1):
LCD
1. Weather tendency arrow
2. Weather forecast icon
3. Time alarm icon
4. DCF tower icon for time reception
5. Time / Date
6. MIN/MAX icon
7. Base station low battery indicator
8. Indoor temperature display
9. Indoor humidity display
10. MIN/MAX icon
11. Transmitter low battery indicator
12. Outdoor temperature display
13. Number showing outdoor transmitter
14. Outdoor reception signal
Buttons:
B 1: +/CH button
B 2: SET/MODE button
B 3: -/MIN/MAX button
Housing:
C 1: Wall mount hole
C 2: Battery compartment
C 3: Stand (fold out)
TFA_No_35.1079_Anleitung_08_16 08.08.2016 15:34 Uhr Seite 8
16 17
AXIS – Wireless weather station
1. Time Zone Setting +-12 hrs.: The time zone is used for countries
where the DCF signal can be received but the time zone is different from the German time (e.g. + 1=one hour later).
2. 12/24 hour format
3. Manual time setting (hours/minutes)
4. Calendar setting(year /month/ day)
5. Temperature display unit degree Celsius or Fahrenheit
6. Pressure threshold setting (default 3hPa, see 7.4)
7.2 Alarm clock function
• Press twice +/CH button in normal mode. Alarm Time (“AL”) appears
on the LCD.
• When viewing the Alarm Time, hold SET/MODE button for
3 seconds to enter Alarm Time setting. Press +/CH button or
-/MAX/MIN button to adjust the alarm time. Confirm hours with
SET/MODE button and switch to minutes setting. Confirm with
SET/MODE button.
• Press -/MAX/MIN button to switch alarm on or off. If it is on, is
shown on the LCD.
• Press +/CH button to return to time mode.
• On the display appear the current time and the alarm symbol.
• Press any button to stop the alarm (120 sec).
• If the alarm is not stopped, the increasing alarm will automatically
turn off after 2 minutes and will be reactivated at the same time.
7.3 Min/Max Mode
7.3.1 Indoor Temperture & Humidity
• Press the SET/MODE button to make the arrow point to INDOOR
TEMPERATURE & HUMIDITY display section
• Press the -/MAX/MIN button to display the following values:
• Indoor temperature maximum
• Indoor temperature minimum
• Indoor humidity maximum
• Indoor humidity minimum
• Press the -/MAX/MIN button for 3 seconds, the above individual minimum or maximum record will be reset to zero.
7.3.2 Outdoor Temperature Mode
• Press the SET/MODE button to make the arrow point to OUTDOOR
TEMPERATURE display section.
• Press and release +/CH button to toggle between the outdoor sensor
1,2,3 (If more than 1 sensor is used)
• Press the -/MAX/MIN button to display the following values:
• Current channel outdoor temperature maximum
• Current channel outdoor temperature minimum
• Press the -/MAX/MIN button for 3 seconds, the above individual
minimum or maximum record will be reset to zero.
AXIS – Wireless weather station
Please take note of the following:
• The recommended distance to any interfering sources like computer
monitors or TV sets is a minimum of 1.5 - 2 metres.
• Within ferro-concrete rooms (basements, superstructures), the
received signal is naturally weakened. In extreme cases, please place
the unit close to a window and/or point its front or back towards the
Frankfurt transmitter.
• During night-time, the atmospheric disturbances are usually less
severe and reception is possible in most cases. A single daily reception is adequate to keep the accuracy deviation under 1 second.
• The clock automatically scans the time signal at 2.00 a.m., 8.00 a.m.,
2.00 p.m. and 8 p.m. every day to maintain accurate timing. If the
reception is not successful, the DCF reception symbol disappears,
but the DCF time reception will be repeated again. The manually set
time will be overwritten by the DCF time when the signal is received
successfully.
6.3 Additional transmitters
• The wireless weather station can receive up to 3 temperature sensors. If you have purchased additional transmitters, repeat step 1)
for all extra sensors. However, ensure that you leave 10 seconds in
between the reception of the last sensor and the set-up of the following sensor. The wireless weather station will number the sensors
in the order of set-up automatically.
7. How to operate
• The base station has three sections on the LCD: Time Mode, Indoor
Temperature & Humidity Mode and Outdoor temperature mode.
Press SET/MODE button to change between the sections (arrow).
• Press the +/CH button in time mode to select the display of time, calendar (day-month-year) and alarm time.
• In outdoor temperature mode press +/CH button to toggle between
the outdoor sensor 1,2,3 (If more than 1 sensor is used)
• During operation, all successful settings will be confirmed by an
acoustical signal.
• The instrument will quit the setting mode, if there is no button used
within 30 seconds.
7.1 Setting Mode
• Press the SET/MODE button for 3 seconds while in normal mode to
enter the normal setting mode.
• In the setting modes, press +/CH button or -/MAX/MIN button to
select the units or scroll the value. Holding the buttons will
increase/decrease digits in great steps.
• Press the SET/MODE button to select the following setting in
sequence:
TFA_No_35.1079_Anleitung_08_16 08.08.2016 15:34 Uhr Seite 9
Loading...
