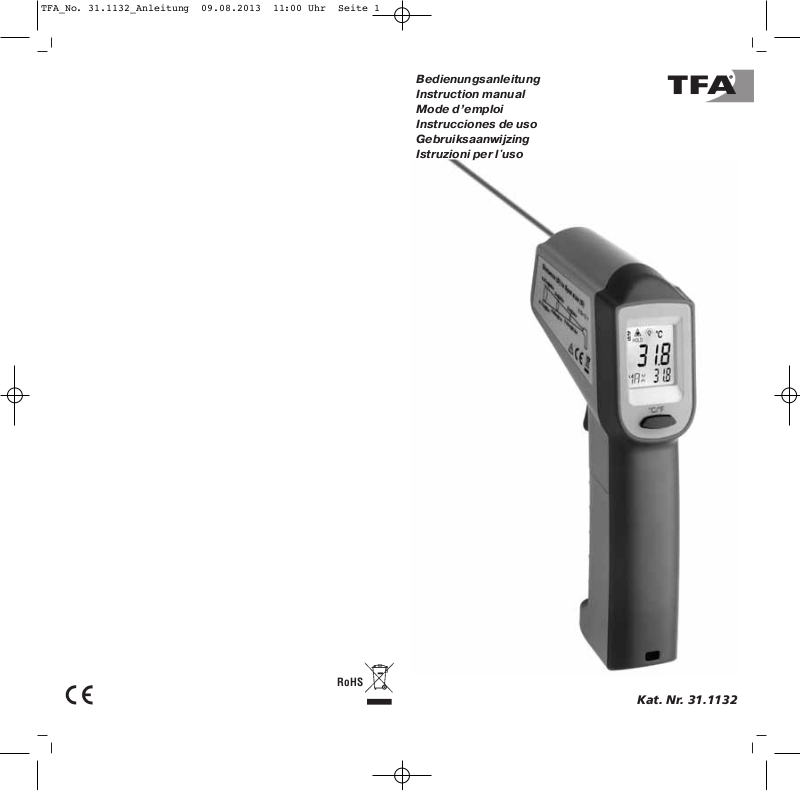

Kat. Nr. 31.1132
RoHS
TFA_No. 31.1132_Anleitung 09.08.2013 11:00 Uhr Seite 1
32
Fig. 1 Fig. 2
➊
LCD
➋
°C/°F
Taste / key / touche / tasto / toets / tecla
➌
Mess-Taste / measuring button / touche de mesure
tasto per la misurazione / meet-toets / tecla de medir
➍
Infrarotlinse / Infrared lens / lentille à infrarouge
lente infrarossi / infraroodlens / lente infrarrojo
➎
Laser
➏
Batteriefachdeckel / battery cover
couvercle du compartiment à piles
coperchio del vano batteria / batterijdeksel
tapa del compartimiento de las pilas
➊
➋
➌
➍
➎
➏
TFA_No. 31.1132_Anleitung 09.08.2013 11:00 Uhr Seite 2
BEAM - Infrarot-Thermometer
54
BEAM - Infrarot-Thermometer
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden
haben.
1. Bevor Sie mit dem Gerät arbeiten
•
Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden
Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den
Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
•
Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch
Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen
Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verur-
sacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für
inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
•
Beachten Sie besonders die Sicherheitshinweise!
•
Bewahren Sie diese Bedienungsanleitung gut auf!
2. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen
Blick
•
Zum berührungslosen Messen der Oberflächentemperatur auch von heißen, gefährlichen oder schwer erreichbaren Objekten.
3. Zu Ihrer Sicherheit
•
Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser
Anleitung beschrieben wird.
•
Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist
nicht gestattet.
•
Dieses Gerät ist nicht für medizinische Zwecke oder zur öffentlichen
Information geeignet und nur für den privaten Gebrauch bestimmt. Das
Gerät ist nicht zum Messen der Körpertemperatur geeignet.
Vorsicht!
Verletzungsgefahr:
•
Heiße oder gefährliche Objekte nicht zu nahe anvisieren!.
•
Bewahren Sie das Gerät und die Batterien außerhalb der Reichweite von
Kindern auf.
•
Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen
oder aufladen. Explosionsgefahr!
•
Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien
unterschiedlichen Typs.
•
Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen
der Batterien zu vermeiden, sollten schwache Batterien möglichst
schnell ausgetauscht werden.
•
Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige
Schutzhandschuhe und Schutzbrille tragen!
Wichtige Hinweise zur Produktsicherheit!
•
Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und
Erschütterungen aus.
•
Schützen Sie das Gerät vor großen oder abrupten Temperaturschwankungen.
•
Legen Sie das Gerät nicht in die Nähe von heißen Gegenständen.
•
Tauchen Sie das Gerät nicht in Wasser, sonst kann Feuchtigkeit eindringen und zu Fehlfunktionen führen. Vor Feuchtigkeit schützen.
•
Dampf, Staub, Rauch etc. können die Messung beeinträchtigen und die
optischen Elemente des Gerätes nachhaltig stören.
EMC/RFI
•
Schützen Sie das Gerät vor elektromagnetischer Strahlung (z.B. Induktionsheizungen, Mikrowellen) und statischer Elektrizität. Die Messung
kann durch eine elektromagnetische Feldstärke im HochfrequenzBereich von ca. 3 V pro Meter gestört werden. Die Funktionsfähigkeit ist
dadurch nicht dauerhaft beeinträchtigt.
4. Anwendung
•
Drücken und halten Sie die Mess-Taste, um die Messung zu aktivieren.
•
Die Hintergrundbeleuchtung schaltet sich an.
•
Mit dem Laservisier kann der Messfleck angepeilt werden.
•
Lassen Sie die Mess-Taste los.
•
Auf dem Display erscheint „HOLD” und die gemessene Temperatur
bleibt 15 Sekunden lang stehen.
•
Während der Messung wird der maximale Wert (MAX erscheint im Display) angezeigt.
•
Drücken Sie die °C/°F Taste, um zwischen Celsius (°C) und Fahrenheit (°F)
als Temperatureinheit zu wechseln.
•
Das Gerät schaltet sich automatisch bei Nichtbenutzung nach 15 Sekunden aus.
5. Entfernung, Messfleckgröße und Blickfeld
•
Wenn die Entfernung vom Messobjekt (D) zunimmt, wird der Messfleck
(S) größer im Verhältnis D:S = 12:1 (z.B. 120 cm Entfernung = 10 cm
Messfleck). Um eine möglichst genaue Temperaturangabe zu bekommen, sollte das Zielobjekt so nahe wie möglich anvisiert werden,
•
Sollte die Entfernung zu groß werden, besteht die Gefahr, dass die Temperatur auch außerhalb des gewünschten Messfelds gemessen wird.
Bitte beachten Sie:
•
Für Messungen von glänzenden oder polierten Metalloberflächen (Edelstahl, Aluminium) ist das Gerät nicht geeignet.
•
Das Gerät kann nicht durch transparente Oberflächen wie Glas oder Plastik hindurchmessen. Es misst stattdessen die Temperatur der transparenten Oberfläche.
6. Pflege und Wartung
•
Der Sensor ist das empfindlichste Teil an Ihrem Infrarotthermometer.
Bitte schützen Sie das Sensorteil vor Verunreinigungen.
•
Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine
Scheuer- oder Lösungsmittel verwenden!
•
Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.
ACHTUNG - LASER KLASSE II
Schauen Sie nie direkt in den Laserstrahl.
Es kann dauerhafte Schäden am Auge verursachen.
TFA_No. 31.1132_Anleitung 09.08.2013 11:00 Uhr Seite 3
76
6.1 Batteriewechsel
•
Das Batteriesymbol ist dauerhaft im Display zu sehen.
Voll halbvoll leer
•
Wenn das Batteriesymbol erscheint, wechseln Sie bitte die Batterien.
•
Bitte achten Sie darauf, dass das Gerät beim Batteriewechsel ausgeschaltet ist!
•
Das Batteriefach befindet sich im Griff des Gerätes. Schieben Sie den
Batteriefachdeckel nach unten. Legen Sie zwei neue Batterien 1,5 V AAA
polrichtig ein.
•
Schließen Sie das Batteriefach wieder. Der Deckel sitzt richtig im Gehäuse,
wenn ein Klicken zuhören ist.
7. Fehlerbeseitigung
Problem Lösung
Keine Anzeige ➜ Gerät anschalten - Mess-Taste gedrückt halten
➜ Batterien polrichtig einlegen
➜ Batterien wechseln
Er2 ➜ Großer Temperaturwechsel in kurzer Zeit
Er3 ➜ Umgebungstemperatur liegt außerhalb des
Arbeitsbereichs
Empfohlene Wartezeit:
mindestens 30 Minuten
Er * ➜ Batterien entfernen
alle anderen (Gerät muss ausgeschaltet sein)
Fehlermeldungen Empfohlene Wartezeit:
mindestens 60 Sekunden
Anzeige „oFF” ➜ Automatische Abschaltung nach 15 Sekunden
Anzeige „Hi/Lo” ➜ Gemessene Temperatur liegt außerhalb des
Messbereichs
Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert,
wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.
8. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materialien und
Bestandteile hergestellt, die recycelt und wiederverwendet werden können.
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte
Batterien und Akkus zur umweltgerechten Entsorgung beim
Handel oder entsprechenden Sammelstellen gemäß nationaler
oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind:
Cd=Cadmium, Hg=Quecksilber, Pb=Blei
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE)
gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt
werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle
für die Entsorgung von Elektro- und Elektronikgeräten abzugeben
9. Technische Daten
Temperaturmessbereich: -38 °C …+ 365 °C / -36 °F…+689 °F
Arbeitsbereich: 0 °C …+ 50 °C / +32 °F…+122 °F
Genauigkeit: +15°C…+35°C / +59°F…+95°F:
±1,5 °C / 2,7 °F
-25°C…+ 365 °C / -13°F…+689 °F:
±2,5 °C oder 2,5 %
-38°C…-25 °C / - 36,4°F…-13 °F:
±3 °C
Emissionsgrad: 0,95 fest
Auflösung: 0,2°C / 0,5 °F
Ansprechzeit (90%): 1 Sekunde
Messfleck-Verhältnis: 12 : 1
Spannungsversorgung: Batterien 2 x 1,5 V AAA
Automatische
Abschaltfunktion: ca. 15 Sekunden
Gehäusemaße: 40 x 85 x 175 mm
Gewicht: 151 g (nur das Gerät)
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.
www.tfa-dostmann.de 08/2013
BEAM - Infrarot-Thermometer
BEAM - Infrarot-Thermometer
TFA_No. 31.1132_Anleitung 09.08.2013 11:00 Uhr Seite 4
98
Thank you for choosing this instrument from TFA.
1. Before you start using it
•
Please make sure to read the instruction manual carefully. This information will help you to familiarise yourself with your new device, to learn
all of its functions and parts, to find out important details about its first
use and how to operate it, and to get advice in the event of faults.
•
Following and respecting the instructions in your manual will prevent
damage to your instrument and loss of your statutory rights arising
from defects due to incorrect use.
•
We shall not be liable for any damage occurring as a result of non-following of these instructions. Likewise, we take no responsibility for any
incorrect readings and for any consequences which may result from
them.
•
Please take particular note of the safety advice!
•
Please keep this instruction manual for future reference.
2. Field of operation and all the benefits of your new instrument at a
glance
• For contact-free measuring of surface temperature even of hot, hazardous,
or hard-to-reach objects.
3. For your safety
•
This product is exclusively intended for the field of application described
above. It should only be used as described within these instructions.
•
Unauthorized repairs, modifications or changes to the product are prohibited.
•
This product is not be used for medical purpose or for public information, it is only intended for home use. The product is not recommended
for taking body temperature.
Caution!
Risk of injury:
•
Do not aim too close at hot or dangerous targets.
•
Keep this instrument and the batteries out of the reach of children.
•
Batteries must not be thrown into a fire, short-circuited, taken apart or
recharged. Risk of explosion!
•
Never use a combination of old and new batteries together, nor batteries of different types.
•
Batteries contain harmful acids. Low batteries should be changed as
soon as possible to prevent damage caused by leaking.
•
Wear chemical-resistant protective gloves and safety glasses when handling leaking batteries.
Important information on product safety!
•
Do not place your product near extreme temperatures, vibrations or
shocks.
•
Protect the unit from large or abrupt ambient temperature changes.
•
Do not leave the unit near objects of high temperature.
•
Do not immerse the unit in water. Water can penetrate and cause malfunction. Protect it from moisture.
•
Steam, dust, smoke, etc., can prevent accurate measurement by obstructing the unit’s optics.
EMC/RFI
•
Protect the unit from EMI (Electro Magnetic Interference) from induction heaters and microwave ovens and Electro Static Discharge. Readings
may be affected if the unit is operated within a radio frequency electromagnetic field strength of approximately 3 volts per meter, but the performance of the instrument will not be permanently affected.
4. Use
•
Press and hold the measuring button to activate the measuring process.
•
The backlight is automatically activated.
•
With the laser pointer the measuring point can be focused .
•
Release the measuring button.
•
On the display appear HOLD and the latest measured temperature for
about 15 seconds.
•
The maximum value (MAX appears on the display) will be displayed during the measurement.
•
Press the °C/°F button and you can change between Celsius (°C) or
Fahrenheit (°F) as temperature unit.
•
When the instrument is not used, it will automatically switch off after 15
seconds.
5. Distance, Spot Size, and Field of View
•
As the distance (D) from the object increases, the spot size (S) of the area
measured by the unit becomes larger a ratio D:S = 12:1 (e.g. 120 cm distance = 10 cm spot size). To get the most accurate temperature reading,
aim at the target as near as possible.
•
Should the distance be too great, there is a risk that the temperature
has also been taken outside the aimed target.
Please take note of the following:
•
Not recommended for use in measuring shiny or polished metal surfaces
(stainless steel, aluminum, etc.).
•
The unit cannot measure through transparent surfaces such as glass or
plastic. It will measure the surface temperature of the glass instead.
6. Care and maintenance
•
The sensor lens is the most delicate part of the thermometer. Please protect the sensor part from dirt.
•
Clean your instrument with a soft damp cloth. Do not use solvents or
scouring agents.
•
Remove the batteries if you do not use the product for a long period of
time.
6.1 Battery replacement
•
The battery symbol appears permanently on the display.
CAUTION - LASER CLASS II
Do not look directly into the laser beam – permanent
eye damage may result.
BEAM - Infrared Thermometer
BEAM - Infrared Thermometer
TFA_No. 31.1132_Anleitung 09.08.2013 11:00 Uhr Seite 5
Loading...
