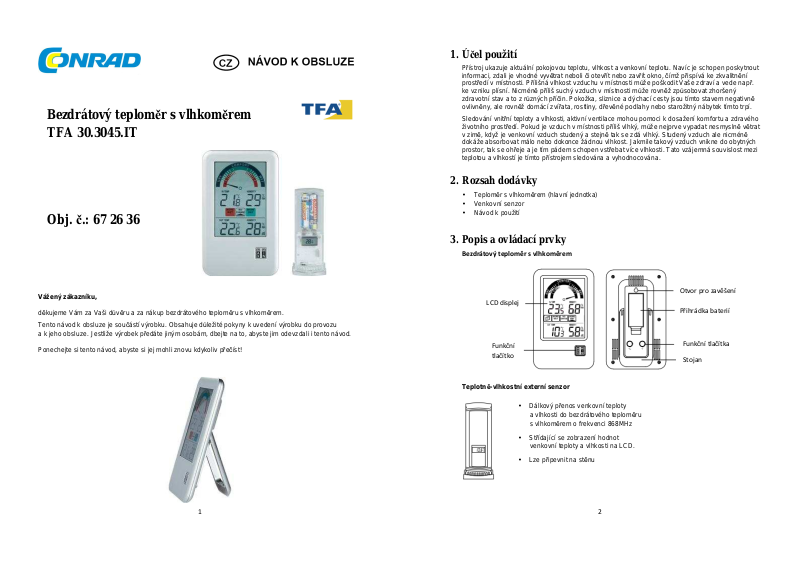

TFA 30.3045.IT User guide [cs]

Download

Page 1

Funkční

tlačítko

Bezdrátový teploměr s vlhkoměrem TFA 30.3045.IT

Obj. č.: 67 26 36

1. Účel použití

Přístroj ukazuje aktuální pokojovou teplotu, vlhkost a venkovní teplotu. Navíc je schopen poskytnout informaci, zdali je vhodné vyvětrat neboli či otevřít nebo zavřít okno, čímž přispívá ke zkvalitnění prostředí v místnosti. Přílišná vlhkost vzduchu v místnosti může poškodit Vaše zdraví a vede např. ke vzniku plísní. Nicméně příliš suchý vzduch v místnosti může rovněž způsobovat zhoršený zdravotní stav a to z různých příčin. Pokožka, sliznice a dýchací cesty jsou tímto stavem negativně ovlivněny, ale rovněž domácí zvířata, rostliny, dřevěné podlahy nebo starožitný nábytek tímto trpí.

Sledování vnitřní teploty a vlhkosti, aktivní ventilace mohou pomoci k dosažení komfortu a zdravého životního prostředí. Pokud je vzduch v místnosti příliš vlhký, může nejprve vypadat nesmyslně větrat v zimě, když je venkovní vzduch studený a stejně tak se zdá vlhký. Studený vzduch ale nicméně dokáže absorbovat málo nebo dokonce žádnou vlhkost. Jakmile takový vzduch vnikne do obytných prostor, tak se ohřeje a je tím pádem schopen vstřebat více vlhkosti. Tato vzájemná souvislost mezi teplotou a vlhkostí je tímto přístrojem sledována a vyhodnocována.

2. Rozsah dodávky

• Teploměr s vlhkoměrem (hlavní jednotka)

• Venkovní senzor

• Návod k použití

3. Popis a ovládací prvky

Bezdrátový teploměr s vlhkoměrem

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup bezdrátového teploměru s vlhkoměrem. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu

a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Otvor pro zavěšení

LCD displej

Přihrádka baterií

Funkční tlačítka

Stojan

Teplotně-vlhkostní externí senzor

• Dálkový přenos venkovní teploty a vlhkosti do bezdrátového teploměru s vlhkoměrem o frekvenci 868MHz

• Střídající se zobrazení hodnot venkovní teploty a vlhkosti na LCD.

• Lze připevnit na stěnu

Page 2

4. Vložení a výměna baterií v bezdrátovém externím senzoru

Venkovní bezdrátový senzor je napájen 2 bateriemi 1,5 V typu AAA. Při vkládání baterií nebo jejich výměně postupujte následujícím způsobem:

1. Odstraňte víčko přihrádky baterií, palcem zatlačte směrem nahoru.

2. Vložte baterie, dodržujte správnou polaritu (viz vyobrazení na přihrádce)

3. Přihrádku opětovně uzavřete

5. Vložení a výměna baterií v bezdrátovém teploměru

s vlhkoměrem

Bezdrátový teploměr s vlhkoměrem (hlavní jednotka) je napájen 2 bateriemi 1,5 V typu AAA. Při vkládání a výměně baterií postupujte následujícím způsobem:

4. Odstraňte víčko přihrádky baterií. Zastrčte prst nebo jiný pevný předmět do prostoru pod spodní hranou víčka přihrádky baterií a víčko nadzdvihněte.

5. Vložte baterie, dodržujte správnou polaritu (viz vyobrazení na přihrádce)

6. Přihrádku opětovně uzavřete

Výměna baterií

• Baterie vyměňte tehdy, zobrazí-li se na displeji hlavní jednotky nad hodnotou vnitřní vlhkosti, symbol baterie.

• Jakmile jsou vybité baterie v externím senzoru, zobrazí se symbol prázdné baterie na displeji nad hodnotou vnější vlhkosti.

Poznámka

Po výměně baterií v jakékoliv z jednotek, je třeba provést reset obou jednotek dle následujícího způsobu nastavení. Tuto operaci je třeba provést z důvodu úspěšného spárování, kdy je externím senzorem vysílán náhodný bezpečnostní kód, který musí být přijat a uložen hlavní jednotkou do uplynutí 3 minutového intervalu, který začne běžet od okamžiku vložení baterií do externího senzoru.

Uvedení do provozu

1. Nejprve vložte baterie do externího senzoru (viz „Vložení a výměna baterií v bezdrátovém externím senzoru“ výše)

2. V rámci 2 minut od vložení baterií do externího senzoru vložte baterie do bezdrátového teploměru s vlhkoměrem (viz „Vložení a výměna baterií v bezdrátovém teploměru s vlhkoměrem“ výše). Jakmile jsou baterie vloženy, dojde ke krátkému zobrazení všech segmentů na displeji). Poté dojde k zobrazení aktuální vnitřní teplotě a vlhkosti). Pokud nedojde k zobrazení informací na displeji do 60 sekund, vyjměte baterie a počkejte alespoň 60 sekund, než je opětovně vložíte. Jakmile jsou informace o vnitřním prostředí zobrazeny, můžete pokračovat dalším krokem.

3. Poté, co jsou baterie vloženy, začne bezdrátový teploměr s vlhkoměrem přijímat signál z externího senzoru tzn., že by se na displeji hlavní jednotky měly zobrazit hodnoty vnější teploty a vlhkosti. Pokud se tak nestane do dvou minut, musí být vyjmuty baterie z obou jednotek a začít postupovat od 1. Kroku.

4. Aby byla zajištěna dostatečná intenzita síla 868MHz přenosového signálu, neměla by být vzdálenost mezi bezdrátovým teploměrem s vlhkoměrem a externím senzorem delší než 100 metrů (viz. Pokyny v kapitole „Umístění“ a „Příjem 868MHz signálu“).

Poznámka:

Při výměně baterií se ujistěte, že jsou dobře uložené v šachtách a dotýkají se kontaktů. Vyčkejte pokaždé alespoň 1 minutu po vyjmutí baterií z přihrádky, než je vložíte zpět, pokud tak neučiníte, může dojít k poruchám při zprovozňování a přenosu signálu.

6. Funkční tlačítka

Bezdrátový teploměr s vlhkoměrem:

Hlavní jednotka má 3 funkční tlačítka jednoduchá na ovládání: 1 tlačítko na přední straně a 2 tlačítka na zadní straně.

tlačítko

tlačítko °C tlačítko

MIN/MAX tlačítko: Po stisknutí dojde k zobrazení zaznamenaných MIN/MAX hodnot vnitřní

a vnější teploty a vlhkosti.

Stisknutím tohoto tlačítka po dobu 3 sekund dojde k vymazání

zaznamenaných MIN/MAX hodnot teplot a vlhkostí.

°C tlačítko: Zobrazí teplotu ve stupních Celsia (°C) °F tlačítko: Zobrazí teplot ve stupních Fahrenheita (°F)

Page 3

7. LCD displej

okna

ve °C/°F

vlhkost v

RH%

vlhkost v

RH%

okna

Symboly změn

y okolní prostředí

Symboly

otevření / zavření okna

Sym

bol

Symbol

LCD displej je rozdělen do čtyř hlavních částí: Ukazatel komfortu resp. kvality okolního prostředí, vnitřní informace, informace o vlhkosti a symboly „otevření / zavření okna“ a vnější informace.

Ukazatel komfortu resp. kvality okolního

Symbol slabých baterií v hlavní jednotce

Vnitřní teplota v °C/°F

Symbol otevření

Vnější teplota

Vnější relativní

prostředí

Vnitřní relativní

Symbol zavření

Symbol slabých baterií v externím senzoru

Indikátor rádiového signálu z externího senzoru *

*Jakmile bezdrátový teploměr s vlhkoměrem v pořádku přijme rádiový signál z externího senzoru, zobrazí na displeji tento symbol. (Pokud není signál přijat, symbol se na displeji neobjeví). Uživatel tak má přehled o tom, zdali jsou obě jednotky spárované (symbol je zobrazen) či nikoliv (symbol není zobrazen).

8. Ukazatel komfortu - kvality okolního prostředí

Tento ukazatel indikuje stupeň komfortu resp. kvality okolního prostředí na základě naměřených hodnot teploty a vlhkosti. Šipka ukazuje na aktuální vlhkost okolí od suchého (dry) po vlhké (wet)

DRY (suché) < 34% DRY / COMFORT (suché / komfortní) 35 – 40% COMFORT (komfortní) 41 – 55% COMFORT / WET (komfortní / vlhké) 56 – 64% WET (vlhké) > 65%

Poznámka: Šipka ukazatele komfortu se nezobrazí tehdy, je-li naměřená teplota mimo měřitelný rozsah („OF. L“)

9. Okolní teplota / vlhkost

Informace o okolní teplotě a vlhkosti jsou automaticky aktualizovány a zobrazeny na druhé části LCD displeje.

10. Symboly změny okolního prostředí a otevření/zavření okna

Podmínky Symbol

Očekávaná změna vlhkosti je do +/- 4%

Očekávaná změna vlhkosti je +5% a více

Očekávaná změna vlhkosti -5% a méně

Teploměr s vlhkoměrem doporučuje na základě okolní teploty a vlhkosti „otevřít nebo zavřít okno“

• 3 druhy doporučení: „Otevřít okno“, „Zavřít okno“, „Žádná akce“

• V závislosti na ukazateli vnitřního komfortu a symbolech změny okolního prostředí

„Vyšší vlhkost“, „Beze změny“, „Vyšší sucho“ dojde k zobrazení symbolu pro „otevření okna“ nebo „zavření okna“ a to podle tabulky níže:

Ukazatel komfortu

Komfort+sucho Sucho

Mezi komfortem a suchem

Mezi komfortem a vlhkem

Sucho Beze změny Sucho Více vlhko Sucho Více sucho Vlhko Beze změny Vlhko Více vlhko Vlhko Více sucho

Beze změny

Vyšší vlhkost

Vyšší sucho

/vlhko/ beze změny

Sucho /vlhko/ beze změny Sucho /vlhko/ beze změny

otevření okna

Nezobrazen Nezobrazen

Nezobrazen Nezobrazen Zobrazen Nezobrazen Nezobrazen Zobrazen Nezobrazen Nezobrazen Zobrazen

zavření okna

Nezobrazen Zobrazen Nezobrazen

Page 4

Poznámka:

Montáž na stěnu:

Za následujících podmínek se nezobrazí žádný symbol:

• Vnitřní a/nebo vnější teplota je „OFL“.

• Vnitřní a/nebo vnější vlhkost je „- -“

• Nenalezen žádný venkovní teplotní senzor nebo ztráta spojení.

Tipy pro aktivní ventilaci

• Větrejte za jakéhokoliv počasí, na základě doporučení tohoto zařízení

• Okna otvírejte na krátkou dobu (vyvětrání v místnosti). Větrání dlouhou dobu pouze

pomocí pootevřeného okna nemá kýžený efekt, dochází k plýtvání tepla z vytápění a navíc tím dochází k podpoře tvorby plísní.

• Několikaminutové větrání je většinou dostačující.

11. Informace o venkovní teplotě a vlhkosti

Na poslední části LCD displeje je zobrazena venkovní teplota, vlhkost a indikátor příjmu rádiového signálu

12. Přepínání a mazání MIN/MAX hodnot

Zobrazení MIN/MAX hodnot

Pro zobrazení MIN/MAX hodnot vnitřní teploty/vlhkosti a MIN/MAX hodnot vnější teploty/vlhkosti stiskněte několikrát MIN/MAX tlačítko.

Vymazání MIN/MAX hodnot

Pro vymazání uložených MIN/MAX hodnot vnitřní a vnější teploty/vlhkosti a jejich nastavení na aktuálně naměřené hodnoty, podržte stisknuté tlačítko MIN/MAX po dobu 3 sekund.

Informace o externím senzoru teploty/vlhkosti

Dosah rádiového signálu externího senzoru teploty/vlhkosti může být ovlivněn okolní teplotou. Nízká okolní teplota snižuje dosah signálu. Myslete tedy na to při umísťování senzoru. Stejně tak dochází vlivem chladného okolního prostředí ke snížení energie v bateriích.

Kontrola příjmu 868MHz signálu

Pokud základní jednotka nepřijme v průběhu 3 minut signál o teplotě a vlhkosti z externího senzoru a na displeji je stále zobrazeno, v části pro zobrazení venkovních hodnot „- -“, zkontrolujte následující body:

1. Vzdálenost bezdrátového teploměru s vlhkoměrem a externího senzoru od zdrojů rušení, jakými jsou např. TV nebo monitory, musí být alespoň 2 metry.

2. Neumísťujte externí senzor do bezprostřední blízkosti kovových okenních rámů.

3. Nepoužívejte jiné elektrické přístroje, jakými jsou např. sluchátka nebo reproduktory, pracující na frekvenci 868MHz, v blízkosti obou jednotek, může docházet k rušení příjmu či přenosu rádiového signálu. Sousedé používající zařízení běžících na 868MHz mohou rovněž způsobovat rušení

Poznámka:

Pokud je v pořádku přijat 868MHz signál, neotevírejte přihrádku baterií a to jak bezdrátového teploměru s vlhkoměrem, tak externího senzoru, může dojít k vyskočení baterií ze šachet a ztrátě kontaktu, čímž dojte k resetu. Pokud k této nehodě dojde, je třeba provést opětovné spárování jednotek tak, jak je popsáno v kapitole „Uvedení do provozu“, jinak může docházet k poruchám přenosu. Dosah rádiového signálu od externího senzoru k bezdrátovému teploměru s vlhkoměrem je cca 100 metrů na volném prostranství. Nicméně, současně záleží na okolním prostředí a úrovni rušení. Pokud nelze spojení navázat navzdory dodržení těchto faktorů, musí být obě jednotky resetovány a opětovně spárovány. (viz kapitola „Uvedení do provozu“).

13. Instalace bezdrátového teploměru s vlhkoměrem

Bezdrátový teploměr s vlhkoměrem můžete postavit např. na stůl, nebo připevnit ke stěně. Předtím, než provedete montáž, se ujistěte, že v místě montáže je dobrý příjem rádiového signálu.

1. Zašroubujte do stěny, v místě uvažované montáže, šroub a nechte šroub ze stěny cca 5 mm vystupovat.

2. Zavěste bezdrátový teploměr s vlhkoměrem na tento šroub za otvor pro tento účel určený, nachází se na zadní straně přístroje. Jemně na bezdrátový teploměr s vlhkoměrem zatlačte směrem dolů, aby hlavička šroubu zapadla na místo.

Vyklápěcí stojánek:

Vyklápěcí stojánek se nachází na zadní straně přístroje. Vyklopte jej od těla přístroje zatáhnutím za jeho spodní hranu, pod přihrádkou baterií. Jakmile je stojánek vyklopený, postavte bezdrátový teploměr s vlhkoměrem na místo určení.

Page 5

14. Instalace externího senzoru teploty/vlhkosti

16. Závady a jejich řešení

Senzor umístěte do stínu, na místo mimo chráněné před přímým slunečním světlem a deštěm.

Externí senzor můžete postavit na rovný podklad nebo připevnit ke stěně pomocí držáku, který složí jako stojan nebo jako základna pro připevnění ke stěně.

Montáž na stěnu:

1. Pomocí hmoždinek a šroubků připevněte držák ke stěně na požadované místo.

2. Do držáku zamáčkněte externí senzor.

Poznámka:

Předtím, než provedete montáž, se ujistěte, že z místa montáže je dobrý příjem rádiového signálu resp. naměřených hodnot teploty a vlhkosti. Pokud není signál dostatečný, tak změňte umístění nebo se přibližte s bezdrátovým teploměrem s vlhkoměrem, to by mělo pomoci k lepšímu příjmu.

15. Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do bezdrátového teploměru/vlhkoměru. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří k do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly děti spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.

Teploměr/vlhkoměr nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro výrobku.

Problém Řešení

Hlavní jednotka nevykazuje funkčnost

• Ujistěte se, že jsou správně vloženy baterie

• Vyměňte baterie

Chybí příjem z externího senzoru, na displeji je zobrazeno „- -“

• Zkontrolujte baterie v externím senzoru (nepoužívejte akumulátory!)

• Proveďte zprovoznění na základě návodu k použití.

• Vyberte jiné umístění pro bezdrátový teploměr s vlhkoměrem / externí senzor.

• Umístěte obě části blíž k sobě.

• Zkontrolujte, zdali se v blízkosti nenachází

zdroj rušení.

Nečitelný displej

• Vyměňte baterie

17. Manipulace s bateriemi a akumulátory, recyklace

Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory.

Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí!

K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!

Šetřete životní prostředí!

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Page 6

18. Technické údaje

Teplota:

Vnitřní jednotka: -9,9 až +59,9°C s rozlišením 0,1°C

14,1 až +139,8°F s rozlišením 0,2°F („OF. L“ na displeji = změřená teplota mimo rozsah) Externí senzor: -39,9°C až +59,9°C s rozlišením 0,1 °C

-39,8°C až +139,8°F s rozlišením 0,2°F („OF. L“ na displeji = změřená teplota mimo rozsah)

Vlhkost:

Vnitřní jednotka: 20% až 95% s rozlišením 1%

(zobrazeno „- -“ na displeji, je-li teplota „OL. F“,

zobrazeno „19%“ je-li < 20% a „96%“ je-li > 95%) Externí senzor: 1% až 99% s rozlišením 1%

Přenosový interval:

(zobrazeno „- -“ na displeji, je-li teplota „OL. F“,

zobrazeno „1%“ je-li < 1% a „99%“ je-li > 99%)

Vnitřní teplota a vlhkost: Každých 16 sekund Vnější teplota a vlhkost: Každé 4 sekundy Dosah rádiového signálu 868MHz: Až 100 metrů na otevřeném prostranství

Napájení:

(doporučujeme použít alkalické baterie)

Vnitřní jednotka: 2x 1,5 V baterie typu AAA Externí senzor: 2x 1,5 V baterie typu AAA

Rozměry (Š X H x V):

Vnitřní jednotka: 94,6 x 20 x 157 mm Externí senzor: 36 x 16 x 102,3 mm

Záruka

Na digitální vpichovací teploměr poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,

nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
