Textron Tempo PE945, Tempo PE961 Instruction Manual

INSTRUCTION MANUAL

Read and understand all of the instructions and safety
information in this manual before operating or servicing this
tool.

PE945/PE961
ADSL
Compatible
Telephone
Test Set

with 2-way hands-free
speaker phone

1 2 3

4 5 6

7 8 9

0

#

95E0108 Rev. A

2

KEEP THIS MANUAL

Description

The PE945/PE961 test set is intended to troubleshoot communication circuits. Its features
includes:

• Three Operating Modes: Talk (off-hook), Monitor (on-hook and listening), and Off

• ADSL Compatibility

•Two-way Hands-Free Speakerphone

•Tone or Pulse Dialing

• Mute Function

• Automatic Detection and Lockout of Digital Lines (PE961 only)

• Automatic Detection and Lockout of High Voltages

• Storage of up to Ten 21-digit Telephone Numbers

• Up to 31-digit LNR (Last Number Redial)

•Two-Tone Ringer with Adjustable Pitch

• Sealed Electronics

•Waterproof (IP67)

• Buoyant — Floats if Dropped in Water

• Chemical Resistant

• Three Year Warranty

Safety

Safety is essential in the use and maintenance of Tempo tools and equipment. This instruction
manual and any markings on the tool provide information for avoiding hazards and unsafe
practices related to the use of this tool. Observe all of the safety information provided.

Purpose

This manual is intended to familiarize personnel with the safe operation and maintenance
procedures for the Tempo PE945 or PE961 Telephone Test Set.

Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.

PE945/PE961

3

Important Safety Information

Read and understand all of the instructions and safety information
in this manual before operating or servicing this tool.

Failure to observe this warning can result in severe injury or death.

This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.

SAFETY ALERT SYMBOL

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.

4

Important Safety Information

Replace weak or discharged batteries as soon as either of these conditions is detected.

Use this tool for the manufacturer’s intended purpose only. Use other than that which is
described in this manual can result in injury or property damage.

Do not perform any service or maintenance other than as instructed in this manual.
Failure to observe this precaution can result in injury or property damage.

Inspect the tester and cord for wear or damage. Replace worn, damaged or missing
components with Tempo replacement parts. A damaged component may fail, resulting in
injury or property damage.

Electric shock hazard:
Contact with live circuits can result in severe injury or death.

When in Loudspeaker mode, hold loudspeaker more than 1 foot
(30 cm) from your ear.

Misuse could result in hearing damage.

PE945/PE961

5

Identification

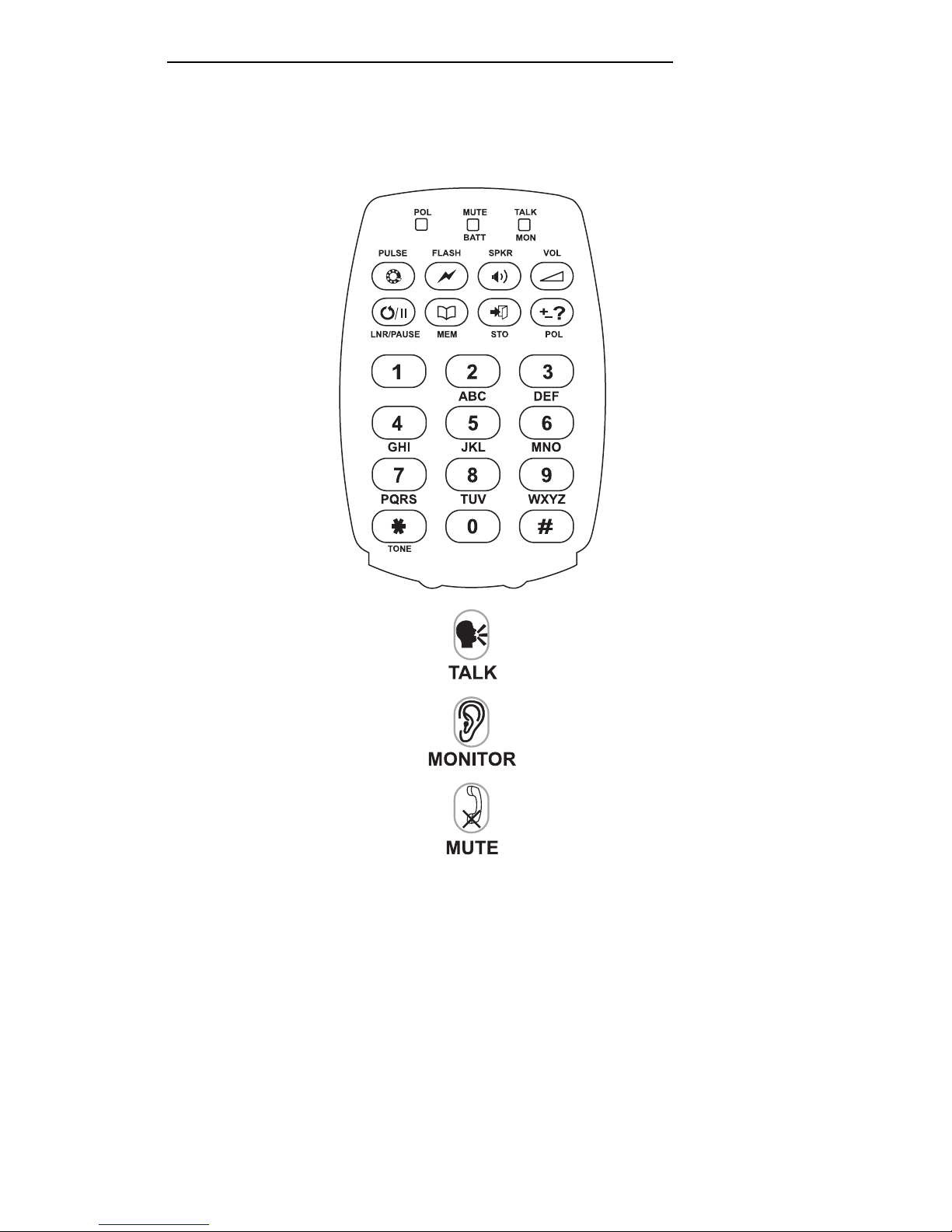

LED Indications:

• Low Battery – middle LED flashes RED.

• Mute Mode – middle LED flashes GREEN.

• Off-Hook Mode – right LED flashes RED.

• Monitor Mode – right LED flashes GREEN.

6

Specifications

Monitor Impedance .......................................................................................... > 400 kΩ @ 1 kHz

Loop Resistance (maximum) ................................................................................................ 5 kΩ

Current Draw ....................................................................................................................< 15 mA

DC Resistance

Talk Mode ................................................................................................................... < 300 Ω

Idle ............................................................................................ > 10 MΩ (30 µA @ 300 VDC)

Monitor......................................................................................> 10 MΩ (30 µA @ 300 VDC)

Temperature

Operating .................................................................................... –34 to 60 °C (–29 to 140 °F)

Storage ....................................................................................... –50 to 75 °C (–58 to 167 °F)

Battery ........................................................................... 9 V alkaline (NEDA 1604A or IEC 6LR61)

Introduction

The PE945/PE961 Telephone Test Set is an advanced, convenient, and easy-to-use telephone line
troubleshooting device. Equipped with a number of LEDs and alarms, it lets the user know the
operating mode and provides alerts for hazardous situations.

LEDs: Polarity

Low Battery
Talk/Monitor

Tones: Low Pitch

Middle Pitch
High Pitch

The LEDs and tones indicate various conditions and functions. They are shown throughout the
manual in

italic type.

The PE945/PE961 produces two types of alarms to alert the user to potentially hazardous
situations.

•

Excessive DC voltage is indicated by low pitch tones (Boop... Boop... Boop...).

• AC line voltage is indicated by continuous ringing.

If you hear either of these alarms, which are repeated in

bold italic type

in this manual, remove

the test set from the line carefully and immediately.

PE945/PE961

7

Operation

The test set must have a good 9V battery installed in order to operate.

See “Changing the Battery or Cordset” in this manual.

1. Connect the red wire to the ring (negative) side of the circuit.

2. Connect the black wire to the tip (positive) side of the circuit.

3. Use the Talk, Monitor and Mute features as described in this section.

Automatic Ground Start

Some lines, especially PABX, require a momentary ground to draw a dial tone.
Connect the test set’s red and black wires to the telephone circuit as usual, and connect the

green wire to ground. Press the TALK button momentarily to check for dial tone.
The ground start is automatic, and the green wire can remain connected without affecting the

call.

TAL

K

Press once to go off-hook (connect). Press MONITOR to go on-hook (disconnect).

▼

Off-Hook Mode
LED: Flashing red (first press)
Tone: Middle Pitch–Middle Pitch

LED: Flashing red (additional presses)

Tone: High Pitch

▼

On-Hook Mode
LED: Flashing green (first press)
Tone: Middle Pitch

LED: None (second press)
Tone: Low Pitch

Automatic Line Checks

The PE945/PE961 is designed to allow testing of POTS service on a live ADSL line without fear of
bringing down the data service. At any attempt to go Off-Hook, the test set automatically
performs the following line checks:

1. Digital Signal Presence (PE961 only): A two-tone alarm

(middle pitch – low pitch)

sounds and the test set locks out. To override this alarm, e.g. on an ADSL line, press and
hold the TALK key until the alarm stops (~ 6 seconds). Once overridden, the alarm will
remain cancelled until the unit is either turned off or disconnected from the line.

2. High DC Level (76V-116V): A single-tone alarm

(low pitch)

sounds, the hook status LED
flashes red and green and the test set locks out. To override this alarm, press and hold the
TALK key until the alarm stops.

3. HIGH DC Level (>116V): A single-tone alarm sounds and the test set locks out. The alarm
may not be overridden.

8

Operation (cont’d)

MONITOR

Press once to monitor the line without disturbing data, signal, or voice transmissions on the line.
Press repeatedly to alternate between Monitor mode and off. If the test set is off-hook (con­nected), pressing MONITOR will release the line (disconnect).

To conserve battery life, the test set will shut off after 20 minutes of monitoring or 5 minutes
after removal from the line.

▼

Monitor Mode
LED: Flashing green
Tone: Middle Pitch

MUTE

Press and release to stop transmitting over the line, to filter outside noise from the line, or to
eliminate sidetones. Press again to talk. Mute works only when the test set is in Talk mode.

▼

Mute Mode
LED: Flashing red
Tone: High Pitch (Mute ON)
Tone: Low Pitch (Mute OFF)

PE945/PE961

9

Dialing Features

PULSE

Pulse Dialing

Press PULSE, then press TALK.
The dialing mode will automatically return to tone-type dialing when the test set is removed from

the line or when the test set is switched off.
To mix pulse and tone dialing, select PULSE and dial the pulse digits. Then press

to select

TONE and dial the tone digits (the

will not be dialed).
Note: If the dialing string is started in Tone mode, it is not possible to add Pulse digits.
The Last Number Redial feature (explained later in this section) will dial this number as a mixture

of pulse and tone digits.
To dial this number from memory (explained later in this section):

• setting the dialing mode to Pulse before pressing MEM will dial the number as a mixture of

pulse and tone digits

• setting the dialing mode to Tone before pressing MEM will dial the number as tone digits only

LNR/PAUSE

Last Number Redial / Pause

Immediately after going off-hook, press LNR (last number redial) to redial the dialing string from
the previous call.

In STORE mode press PAUSE to insert a pause in a memory. If within the first 5 entries, this
inserts a 2 second pause in the dialing out string; if not, then it halts the dialing. Press PAUSE to
resume.

STO

MEM

Store and Memory

Both the PE945 and PE961 can store up to 10 telephone numbers, one under
each of the digits (0–9).

To store a telephone number:

1. While connected to a line and in the Talk mode, press STO.

2. Press MEM and a location (0-9).

3. Enter the telephone number to be stored.

4. Press STO to store.
In addition to digits, the memory will also store , , (flash) and (pause).
To recall and dial a stored telephone number:

1. While connected to a line and in the Talk mode, press MEM.

2. Press the appropriate digit (0–9).

10

Other Features

FLASH

Flash

Press FLASH to generate a timed line break.

SPKR

Speaker

The PE945/PE961 allows two different speaker modes: Loudspeaker (receive only) operation
and two-way hands-free operation.

• While off-hook, press SPKR. The test set is now in Loudspeaker mode, with the Mute feature

activated. The Mute LED will be flashing GREEN.

• From this mode, press MUTE to communicate in the two-way hands-free mode.

• When the test set is off, press SPKR to select Monitor mode with loudspeaker. Press again to

select Monitor mode without the loudspeaker.

WARNING! - When in Loudspeaker mode, hold loudspeaker more than 1 foot (30cm) from your
ear. Misuse could result in hearing damage.

VOL

Volume Control

To control the speaker volume, press VOL. The speaker is set to automatically start out at the low
setting. Press VOL to toggle between high and low volume.

POL

Polarity

To determine the polarity, press POL. The LED will indicate polarity as follows:

▼

Red wire connected to ring (negative)

LED: Steady green

▼

Red wire connected to tip (positive)

LED: Steady red

Pressing POL while ringing will cause the LED to alternate between green and red.

PE945/PE961

11

Changing the Battery or Cord Set

Note: Replace the battery in less than one minute to retain the contents of the memory.

1. Disconnect the unit from the circuit.

2. Press MONITOR to go to off mode.

3. Loosen the three screws and the cover.

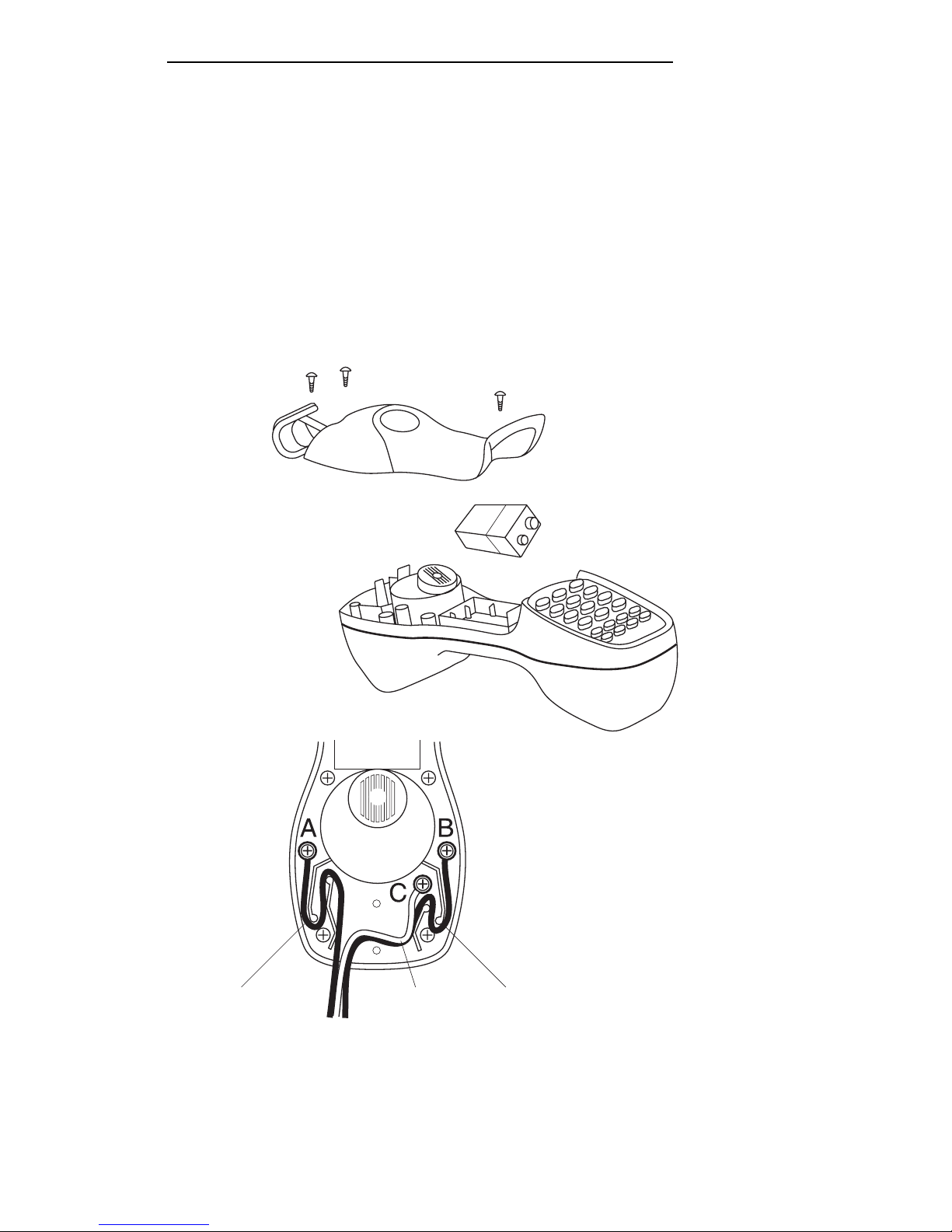

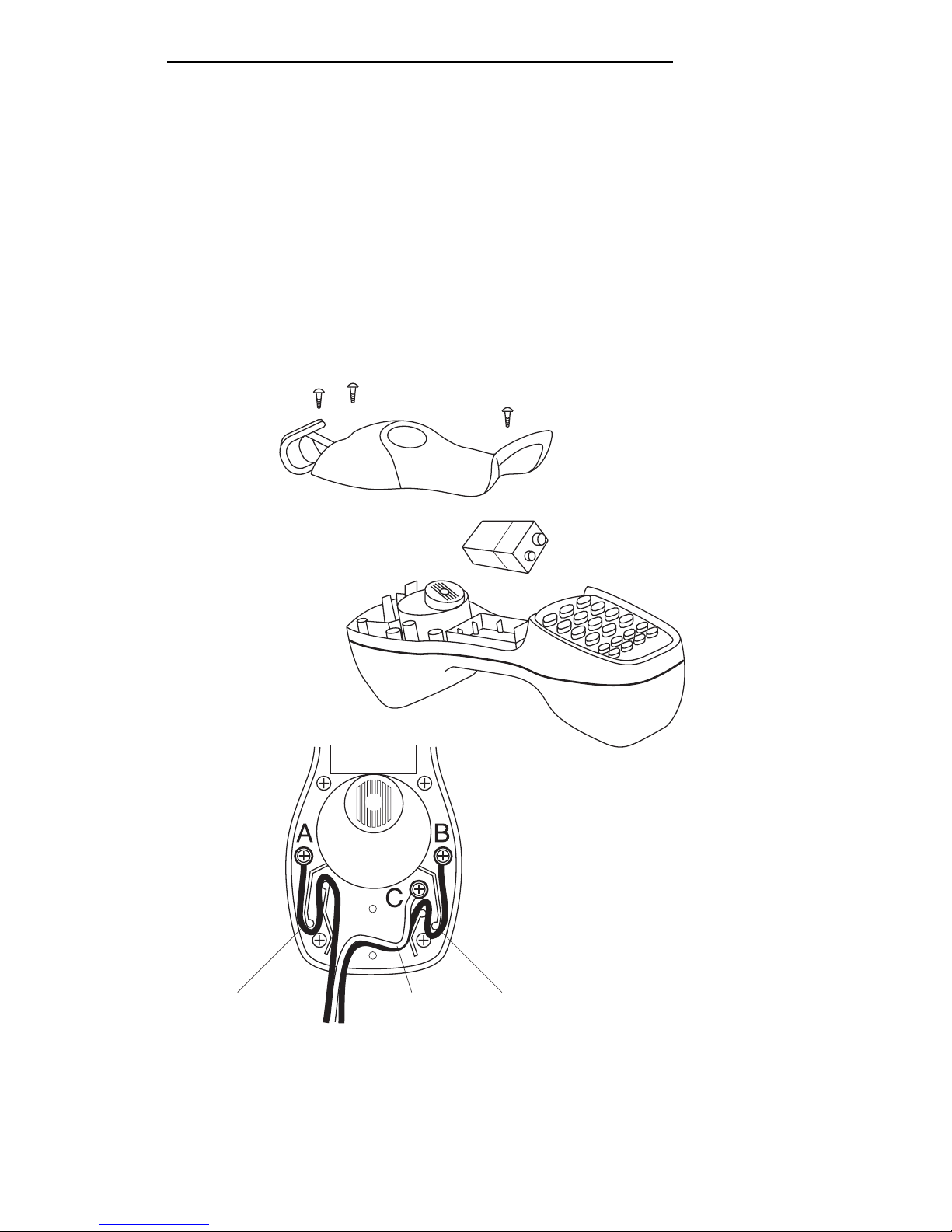

4. Replace the battery or cord set, as shown. Observe polarity. (Red/Black, +/-)

5. Replace the cover and tighten the screws.

Note: Skipping Steps 1 and 2 may cause the unit to malfunction. If the test set does not restart
after changing the battery, disconnect the battery for two minutes. Then proceed with Step 4.

A Positive or Tip (Black)
B Negative or Ring (Red)
C Earth Ground (Green)

Cleaning Instructions

Periodically wipe the case with a damp cloth and mild detergent.

*Green wire shown in diagram is part of the optional PE901 Ground Start Kit.

–

+

Black Wire Red WireGreen Wire

*

12

Using the Test Set for Troubleshooting Circuits

Some general troubleshooting procedures and tips are provided here. These procedures may
require other tools or equipment that are specific to the communications system installation
trade. For a complete selection of VDV (voice-data-video) tools, please refer to a Greenlee full­line catalog, a Greenlee/Tempo VDV catalog, or visit our website at www.tempo.textron.com.

Ground fault Check for the presence of voltage. If voltage is

present, measure the level. If it is typical line
voltage, contact the local electric utility.

A long run of telephone
cable near a power line

Contact the local electric utility.

Power hum Cable imbalance Break the circuit down into sections and check

each section for an imbalance.

Momentary or impulse
noise

This may be due to an unbalanced cable, nearby
power switch gear, or similar equipment.

Popping, crackling The customer has an older carbon transmitter

type of telephone.

Noise Hiss (white noise);

pulse dialing causes a
momentary change in
the sound of the noise

This is probably due to water in the cables.

Cross connection Direct wiring fault Check for crossed pairs.

Cross-talk Split pair A split pair (a circuit made up of wires from two

separate wire pairs) will be unbalanced and
prone to cross-talk.

Symptom*

Possible Cause /

Troubleshooting Step

Explanation

This is a potentially hazardous situation!

If the test set produces the excessive DC
voltage alarm

(low pitch, low pitch, low pitch)

or the AC line voltage alarm

(constant ringing),

remove the test set from the line carefully and
immediately!

Test set alarms Telephone wire

contacting a power
line

*Wet cables may cause most of these symptoms and may cause multiple symptoms to appear

at the same time.

PE945/PE961

13

Troubleshooting (cont’d)

*Wet cables may cause most of these symptoms and may cause multiple symptoms to appear

at the same time.

Intermittent or
variable current

Wet cables or a bad
connection

If accompanied by noise, the cause is usually
wet cables.

If no noise is present, the cause is probably a
bad connection in a cross-connect or a bad
connection at the central office.

RFI (radio
frequency
interference)

Split pair An unbalanced pair near a radio transmitter will

be prone to RFI. Adding radio filters can reduce
the interference on the line (the symptom), but
does not solve the imbalance (the problem). To
troubleshoot, break the circuit down into
sections and check each section for split pairs
or a resistive imbalance.

A strong amount of radio interference may
trigger the test set’s excessive DC voltage alarm
and prevent connection when you attempt to go
off-hook. If this happens, listen closely for the
sound of a radio broadcast to determine if this
is the cause of the alarm. If it is necessary to
make a call in this situation, you may safely
override the alarm by holding down the TALK
button for the duration of the override tone.
When the test set goes quiet, release the TALK
button and dial the number.

Note: This override procedure will not work if
the line is unpowered or if a hazardous DC
voltage is present.

Improperly removed bridge taps may also
introduce RFI. Bridge taps, which were once used
for party-line service (multiple users sharing a
cable pair), were often disconnected but left in
place, with a stub section of cable still connected.
This stub section can act as an antenna and
induce radio signals into the circuit.

Symptom*

Possible Cause /

Troubleshooting Step

Explanation

14

Dead circuit Open circuit or

short circuit

Break the circuit down into sections and check
each section for continuity.

(2b) When using the

test set in Monitor
mode, or with the
test set discon­nected, the voltage
will be lower than

normal.

(2b) This indicates a partial short circuit.

(2a) When using the

test set in Monitor
mode, or with the
test set discon­nected, the voltage
will be normal.

(2a) This indicates a high-resistance fault,

which restricts the amount of current
flowing through the circuit. Possible faults
include a poor connection, wet cables, or a
line extender failure.

Distortion, dialing
difficulty

(1) When using the

test set in Talk
mode, the voltage
will be lower than

normal.

Symptom*

Possible Cause /

Troubleshooting Step

Explanation

*Wet cables may cause most of these symptoms and may cause multiple symptoms to appear

at the same time.

Troubleshooting (cont’d)

MANUAL DE INSTRUCCIONES

Lea y entienda todas las instrucciones y la información
sobre seguridad que aparecen en este manual, antes de
manejar esta herramienta o repararla.

PE945/PE961
Microtelefono
de Prueba
Compatible
con ADSL

con altavoz manos
libres bidireccional

1 2 3

4 5 6

7 8 9

0

#

95E0108 Rev. A

16

CONSERVE ESTE MANUAL

Descripción

El equipo de prueba PE945/PE961 es para diagnosticar circuitos de comunicación.
Sus características incluyen:

•Tres modos de operación: Conversación (Descolgado), Monitor (Colgado y escuchando), y
Desactivado

• Compatibilidad con ADSL

• Altavoz manos libres bidireccional

• Marcación por tono o pulsación

• Función de silenciamiento

• Detección y bloqueo automático de líneas digitales

• Detección y bloqueo automático de altas tensiones

• Almacenamiento hasta de 10 números telefónicos con 21 dígitos

•Timbre de dos tonos ajustables

• Electrónicos sellados

• Impermeable (IP67)

• Flotante — Flota si cae al agua

• Resistente a los productos químicos

• Garantía de tres años

Seguridad

La seguridad es esencial en el uso y mantenimiento de las herramientas y equipos de Tempo.
Este manual de instrucciones y las marcas en la herramienta proporcionan información para
evitar peligros y prácticas inseguras relacionadas con el uso de esta herramienta. Observe toda
la información de seguridad provista.

Objetivo

Este manual tiene por objeto familiarizar al personal con los procedimientos de funcionamiento y
mantenimiento para el Equipo de prueba Telefónica Tempo PE945/PE961.

Ponga este manual a disposición de todo el personal.
Se dispone de copias de este manual sin cargo si las solicita.

PE945/PE961

17

Información Importante sobre Seguridad

Lea y entienda todas las instrucciones y la información de
seguridad de este manual antes de hacer funcionar esta
herramienta o darle servicio.

No observar esta advertencia podría resultar en lesiones severas o
la muerte.

Este símbolo se usa para concentrar su atención en los peligros o prácticas peligrosas
que pueden ocasionar lesiones y daños a la propiedad. La palabra de señal definida
debajo indica la gravedad del peligro. El mensaje que sigue después de la palabra de
señal suministra información para prevenir o evitar el peligro.

SÍMBOLO DE ALERTA DE
SEGURIDAD

Peligros inmediatos que si no se evitan, RESULTARÁN en lesiones graves o la muerte.

Peligros que si no se evitan, PODRÍAN ocasionar lesiones graves o la muerte.

Peligros o prácticas inseguras que si no se evitan, PUEDEN ocasionar lesiones o daños a
la propiedad.

18

Información de Seguridad Importante

Cambie las pilas gastadas o descargadas apenas detecte cualquiera de esas condiciones.

Utilice esta herramienta únicamente para el fin estipulado por el fabricante. El uso para
cualquier fin distinto al que se menciona en este manual puede ocasionar lesiones y
daños a la propiedad.

No le haga ningún servicio ni mantenimiento distinto al que se menciona en este manual.
No observar esta precaución puede ocasionar lesiones graves o la muerte.

Inspeccione el desgaste o daños en el probador. Cambie los componentes desgastados,
dañados o faltantes con piezas Tempo. Los componentes dañados pueden fallar, lo cual
puede ocasionar lesiones o daños a la propiedad.

Peligro de Descarga Eléctrica:
El contacto con circuitos que tengan corriente puede ocasionar

lesiones graves o la muerte.

Cuando lo tenga en modo de altavoz, sostenga el altavoz a más de
1 pie de distancia (30 cm.) del oído.

El mal uso puede ocasionar la pérdida auditiva.

PE945/PE961

19

Identificación

Indicaciones de los diodos fotoemisores:

• Pila descargada – Destello del diodo fotoemisor ROJO del MEDIO

• Modo Mudo – Destello del diodo fotoemisor VERDE del MEDIO.

• Modo Desenganchado – Destello del diodo fotoemisor ROJO de la DERECHA.

• Modo Monitor – Destello del diodo fotoemisor VERDE de la derecha.

20

Especificaciones

Impedancia del Monitor .................................................................................... > 400 kΩ @ 1 kHz

Resistencia de Bucle (máxima) ............................................................................................. 5 kΩ

Consumo de Corriente ...................................................................................................... < 15 mA

Resistencia de CC

Modo de Conversación ............................................................................................... < 300 Ω

En espera.................................................................................. > 10 MΩ (30 mA @ 300 VCC)

Monitor..................................................................................... > 10 MΩ (30 mA @ 300 VDC)

Temperatura

Funcionamiento .............................................................................. -34 a 60 °C (-29 a 140 °F)

Almacenamiento ............................................................................-50 to 75 °C (-58 a 167 °F)

Pila ................................................................................. 9 V alkaline (NEDA 1604A o IEC 6LR61)

Prefacio

El Microtelefono de Prueba PE945/PE961 es un dispositivo avanzado para diagnosticar líneas
telefónicas, conveniente y fácil de usar. Viene equipado con un número de diodos fotoemisores y
alarmas, permite que el usuario vea el modo de funcionamiento y emite alertas en situaciones
peligrosas.

Diodos Fotoemisores: Polaridad

Pila descargada
Conversación/Monitor

Tonos: Tono Bajo

Tono Medio
Tono Alto

Los diodos fotoemisores y los tonos indican varias condiciones y funciones. Aparecen en

cursiva

a lo largo de este manual.
El PE945/PE961 produce dos tipos de alarmas para alertar al usuario sobre situaciones

potencialmente peligrosas.

• La tensión de CC excesiva se indica con tonos bajos seguidos.

• El voltaje de CC de la línea se indica con un timbre continuo.

Si escucha cualquiera de esas alarmas, las cuales se repiten en

cursiva negrita

en este manual,

retire el equipo de prueba de la línea cuidadosa e inmediatamente.

PE945/PE961

21

Funcionamiento

El equipo de prueba debe tener instalada una pila de 9V para que funcione.

Ver “Cambio de Pila y Cable” en este manual.

1. Conecte el cable rojo al lado del timbre (negativo) del circuito.

2. Conecte el cable negro al lado de la punta (positivo) del circuito.

3. Utilice las características de Conversación, Monitorear y Silenciamiento descritas en esta
sección.

Inicio Automático con Masa

Algunas líneas, especialmente centralitas (PABX), requieren una masa momentánea para obtener
el tono de marcación.

Conecte los cables rojo y negro al circuito del teléfono como de costumbre y el cable verde a
tierra. Apriete el botón TALK momentáneamente para comprobar el tono.

El inicio de masa es automático y el cable verde puede permanecer conectado sin que afecte la
llamada.

TAL

K

Apriete una vez para conectar (descolgar). Apriete MONITOR para colgar (desconectar ).

▼

Modo Desenganchado
DIODO FOTOEMISOR: Destello rojo (primer apriete)
Tono: Tono Medio–Tono Medio
DIODO FOTOEMISOR: Destello rojo (aprietes adicionales)
Tono: Tono Alto

▼

Modo Enganchado
DIODO FOTOEMISOR: Destello verde (primer apriete)
Tono: Tono Medio
DIODO FOTOEMISOR: Ninguno (Segundo apriete)
Tono: Tono Bajo

Examen Automático de la Línea

El PE945/PE961 está diseñado para permitir la prueba del servicio telefónico en una línea ADSL
activa sin temor de interrupción del servicio de datos. El microtelefono hace las siguientes
pruebas en la línea automáticamente, ante cualquier intento de Desenganche:

1. Presencia de Señal Digital (Solo el PE961): Suena una alarma de dos tonos

(medio –

bajo)

y el equipo de prueba se aísla. Para anular esa alarma por ejemplo, en una línea ADSL,
apriete y sostenga el botón TALK hasta que la alarma pare (~ 6 segundos). Cuando esté
anulada, la alarma permanece cancelada hasta que apague la unidad o hasta que la
desconecte de la línea.

2. Alto Nivel de CC (76V-116V): Suena una alarma unitonal

(tono bajo)

, el diodo fotoemisor
del estatus del enganche-desenganche destella rojo y verde y el microtelefono se aísla. Para
anular esa alarma, apriete y sostenga el botón TALK hasta que la alarma pare.

3. ALTO Nivel de CC (>116V): Suena una alarma unitonal y el microtelefono se aísla. No se
puede anular la alarma.

22

Funcionamiento (continuación)

MONITOR

Apriete una vez para monitorear la línea sin interrumpir las transmisiones de datos, señales o voz
en la línea. Apriete repetidamente para alternar entre el modo de Monitoreo y apagado. Si el
equipo de prueba está descolgado (conectado), la línea queda libre (desconectado) al apretar
MONITOR.

El equipo de prueba se apaga después de 20 minutos de monitoreo o 5 minutos después de la
desconexión de la línea, para conservar la pila.

▼

Modo Monitor
DIODO FOTOEMISOR: Destello verde
Tono: Tono Medio

MUTE

Apriete y suelte para dejar de transmitir a través de la línea, para filtrar el ruido exterior de la línea
o para eliminar efectos locales. Apriete de nuevo para hablar. Mudo solamente funciona cuando
el equipo de prueba esté en modo Talk.

▼

Modo Mudo
DIODO FOTOEMISOR: Destello rojo
Tono: Tono Alto (Mudo Prendido)
Tono: Tono Bajo (Mudo Apagado)

PE945/PE961

23

Características de Marcado

PULSE

Marcación por Impulsos

Apriete PULSE, luego TALK.
El modo de marcación regresa automáticamente a marcación de tipo de tono cuando se retire el

equipo de prueba de la línea o cuando se apaga.
Para combinar marcación combinada de impulso y tono, escoja PULSE y marque los dígitos de

impulso. Luego apriete para escoger TONE y marque los dígitos de tono (El no será
marcado).

Nota: Si la secuencia de marcado se inicia en el modo Tone, no es posible agregar dígitos de
impulsos.

La característica de remarcado (explicada posteriormente en esta sección) marcará ese número
como una combinación de dígitos de impulse y tono.

Para marcar ese número de la memoria (explicado posteriormente en esta sección):

• Al poner el modo de marcado en Pulse antes de apretar MEM marcará el número como una

combinación de dígitos de pulso y tono.

• Al poner el modo de marcado en Tone antes de apretar MEM marcará el número como dígitos

de tono únicamente.

LNR/PAUSE

Remarcado del Último Número / Pausa

Inmediatamente después de desenganchar, apriete LNR (remarcado del ultimo número) para
volver a marcar la secuencia de la llamada anterior.

Presione LNR/PAUSE durante la memorización para introducir una pausa ; si se presiona PAUSE
marcando las cinco primeras cifras, se introducirá una pausa de dos segundos ; si se hace al
final, la numeración se parará. Entonces será necesario lanzarla de nuevo manualmente.

STO

MEM

Almacenamiento y Memoria

Tanto el PE945 como el PE961 pueden guardar hasta 10 números telefónicos, uno bajo cada uno
de los dígitos (0–9).

Para almacenar un número telefónico:

1. Apriete STO mientras esté conectado a una línea y en modo Talk.

2. Apriete MEM.

3. Apriete uno de los dígitos (0-9).

4. Digite el número telefónico.

5. Presione STO para terminar.

Además de los dígitos, la memoria también guarda , , (memoria rápida) y

(pausa).

Para llamar y marcar un número memorizado:

1. Apriete MEM, mientras esté conectado a una línea y en modo Talk.

2. Apriete el dígito apropiado (0–9)

24

Otras características

FLASH

Memoria Rápida

Apriete FLASH para general un corte de línea cronometrado.

SPKR

Altavoz

El PE945/PE961 permite dos modos de altavoz diferentes: Funcionamiento de altavoz (recibe
solamente) y funcionamiento manos libres bidireccional.

• Mientras esté descolgado, apriete SPKR. El microtelefono ahora se encuentra en modo de

Altavoz, con la característica Mute activada. El diodo fotoemisor de Mute destella VERDE.

• En ese modo, apriete MUTE para comunicarse en el modo bidireccional manos libres.

• Cuando el microtelefono esté apagado, apriete SPKR para escoger el modo Monitor con

altavoz. Vuelva a apretar para escoger el modo Monitor sin el altavoz.

¡ADVERTENCIA! Cuando lo tenga en modo de altavoz, sostenga el altavoz a más de 1 pie de
distancia (30cm.) del oído. El mal uso puede ocasionar la pérdida auditiva.

VOL

Control del Volumen

Para controlar el volumen del altavoz, apriete VOL. El altavoz está ajustado para que empiece
automáticamente en bajo volumen. Apriete VOL para alternar entre volumen alto y bajo.

POL

Polaridad

Apriete POL para determinar la polaridad. El diodo fotoemisor indica la polaridad así:

▼

Cable rojo conectado al timbre (negativo)
DIODO FOTOEMISOR: Verde constante

▼

Cable rojo conectado a la punta (positivo)
DIODO FOTOEMISOR: Rojo constante

Cuando se aprieta POL mientras timbra, hace que el diodo fotoemisor alterne entre verde y rojo.

PE945/PE961

25

Cambio de la Pila o Juego de Cables

Nota: Cambie la pila en menos de un minuto para conservar el contenido de la memoria.

1. Desconecte la unidad del circuito.

2. Apriete MONITOR para que pase al modo off (apagado).

3. Afloje los tres tornillos y quite la tapa.

4. Cambie la pila o el juego de cable como se muestra. Observe la polaridad.
(Rojo/Negro, +/-).

5. Ponga la tapa y apriete los tornillos.

Nota: Si se salta los pasos 1 y 2 puede ocasionar el mal funcionamiento de la unidad. Si el
equipo de prueba no funciona después del cambio de la pila, desconecte la pila durante dos
minutos. Luego continúe con el paso 4.

A Positivo o Punta (Negro)
B Negativo o Timbre (Rojo)
C Masa (Verde)

Instrucciones para la Limpieza

Limpie la cubierta periódicamente con un paño húmedo y detergente suave.

*El cable verde que aparece en el diagrama es parte del juego opcional PE901 de inicio de masa.

–

+

Cable negro Cable rojoCable verde*

*

26

Falla de la masa

Un tendido extenso de
cable telefónico cerca
de una línea de
transporte eléctrico

Zumbido de
corriente

Desequilibrio del cable

Ruido momentáneo o
de impulso

Eso puede deberse a un cable desequilibrado,
mecanismo de interrupción de alimentación o
un equipo similar.

Chasquido, crepitación El cliente tiene un teléfono antiguo del tipo de

transmisor de carbón.

Ruido

Silbido (ruido blanco);
el marcado por
impulsos ocasiona un
cambio momentáneo en
el sonido del ruido

Conexión cruzada Falla directa del cableado Revise y busque cables cruzados.

*Los cables mojados pueden causar la mayoría de estos síntomas y puede ocasionar la

presencia de síntomas múltiples a la vez.

Esto probablemente se deba a que hay agua en
los cables.

Separe el circuito en secciones y revise cada
sección en busca del desequilibrio.

Contacte a la compañía de servicio eléctrico
local.

Compruebe la presencia de tensión. Si hay
tensión presente, mida el nivel. Si es una
tensión de línea típica, contacte la compañía
de servicio eléctrico local.

¡Esta es una condición potencialmente
peligrosa!¡Si el equipo de prueba produce una
alarma de tensión de CC excesiva (tono bajo,
tono bajo, tono bajo) o la alarma de tensión de
CA (timbre constante), retire el equipo de
prueba de la línea cuidadosa e
inmediatamente!

Alarmas del
equipo de prueba

Cable del teléfono en
contacto con una línea
de corriente

Interferencia Par dividido El par dividido (un circuito compuesto por

cables de dos pares de cables separados) esta
desequilibrado o tendiente a interferencia.

Síntoma*

Causa Posible / Paso

de Diagnóstico

Explicación

Uso del Equipo de Prueba para el Diagnóstico de Circuitos

Aquí se ofrecen procedimientos de diagnóstico general y consejos prácticos. Estos
procedimientos requieren otras herramientas o equipos específicos para la rama de instalación
de sistemas de comunicación. Para ver la selección completa de herramientas para datos­señales-voz, por favor consulte el catálogo de la línea completa Greenlee, un catálogo de
herramientas VDV, o visite nuestro sitio en Internet en www.tempo.textron.com.

PE945/PE961

27

Diagnóstico (continuación)

* Los cables mojados pueden causar la mayoría de estos síntomas y pueden ocasionar la

presencia de síntomas múltiples a la vez.

Corriente
intermitente o
variable

Cables mojados o mala
conexión

Si está acompañada de ruido, la causa
generalmente son cables mojados.

Si no hay ruido presente, la causa
probablemente se deba a una mala conexión en
una conexión cruzada o en la oficina central.

IRF
(interferencia de
radiofrecuencia)

Par dividido Un par desequilibrado cercano a un transmisor

radial es propenso a recibir IRF. La adición de
filtros radiales puede reducir la interferencia en
la línea (el síntoma), pero no soluciona el
desequilibrio (el problema). Para diagnosticar,
separe el circuito en secciones y compruebe
cada sección en busca de pares divididos o un
desequilibrio resistente.

Una cantidad fuerte de interferencia radial
puede activar la alarma de tensión de CC
excesiva del equipo de prueba e impedir la
conexión cuando intente descolgar. Si eso
sucede, escuche con atención el sonido de una
transmisión radial para que determine si esa es
la causa de la alarma. Si es necesario hacer una
llamada en esa situación, puede anular la
alarma sin peligro al sostener apretado el botón
TALK durante el tiempo de anulación del tono.
Cuando el equipo de prueba se silencie, suelte
el botón TALK y marque el número.

Nota: Este procedimiento de anulación no
funciona si la línea no tiene corriente o si hay
una tensión de CC peligrosa presente.

Las tomas de puente desconectadas
incorrectamente también introducen IRF. Las
tomas de puente, usadas anteriormente para el
servicio de líneas compartidas (múltiples
usuarios compartiendo un par de cables) a
menudo fueron desconectadas pero quedaron
en su sitio, con una sección de cable todavía
conectada. Esa sección de cable hace las veces
de antena e induce señales radiales en el
circuito.

Síntoma*

Causa Posible / Paso

de Diagnóstico

Explicación

28

Circuito muerto Circuito abierto o

cortocircuito

Separe el circuito en secciones y revise cada
sección en busca de continuidad.

(2b)Cuando se usa el

equipo de prueba
en el modo
Monitor, o con el
equipo de prueba
desconectado, el
voltaje será menor
de lo normal.

(2b) Eso indica un cortocircuito parcial.

(2a) Cuando se usa el

equipo de prueba
en el modo
Monitor, o con el
equipo de prueba
desconectado, el
voltaje será menor
de lo normal.

(2a) Eso indica una falla de alta resistencia, lo

cual restringe la cantidad de corriente que
fluye a través del circuito. Las fallas
posibles incluyen una mala conexión,
cables mojados o una falla en un extensor
de línea.

Distorsión,
dificultad para
marcar

(1) Cuando se usa el

equipo de prueba
en modo Talk, el
voltaje será menor

de lo normal.

Síntoma*

Causa Posible / Paso

de Diagnóstico

Explicación

*Los cables mojados pueden causar la mayoría de estos síntomas y pueden ocasionar la

presencia de síntomas múltiples a la vez.

Diagnóstico (continuación)

MANUEL D’INSTRUCTIONS

Lire attentivement et bien comprendre toutes les
instructions et les informations sur la sécurité de ce manuel
avant d’utiliser ou de procéder à l’entretien de cet outil.

1 2 3

4 5 6

7 8 9

0

#

95E0108 Rev. A

Combiné
d'essai
analogique

Mains-Libres

PE945/PE961
compatible
LNPA (ADSL)

30

CONSERVEZ CE MANUEL

Description

Le combiné d'essai PE945/PE961 est conçu pour diagnostiquer les circuits de communication. Il
comprend les caractéristiques suivantes :

•Trois modes de fonctionnement : Conversation (décroché), Écoute discrète (accroché et à

l’écoute) et Éteint

• Compatibilité LNPA (ADSL)

• Haut-parleur mains libres à 2-voies

• Composition par tonalité ou par impulsion

• Fonction de sourdine

• Détection et verrouillage automatique des lignes numériques

• Détection et verrouillage automatique des hautes tensions

• Mémoire pouvant retenir 10 numéros de téléphone de 21 chiffres

• Sonnerie à deux tons avec tonalité réglable

• Circuits électroniques scellés

• Étanche(IP67)

• Flottant - Flotte si échappé dans l’eau

• Résistant à la corrosion chimique

• Garantie de trois ans

Sécurité

La sécurité est essentielle à l’utilisation et l’entretien des outils et équipements Tempo. Ce
manuel d’instructions et toute étiquette sur l’outil fournit des informations permettant d’éviter
des dangers ou des manipulations dangereuses liées à l’utilisation de cet outil. Veuillez suivre
toutes les consignes de sécurité indiquées.

Objectif

Ce manuel est conçu pour que le personnel puisse se familiariser avec le fonctionnement et les
procédures d’entretien sécuritaires des combinés d'essai PE945 et PE961 de Tempo.

Mettez ce manuel à la disposition de tous les employés.
Des exemplaires gratuits sont disponibles sur simple demande.

PE945/PE961

31

Consignes de sécurité importantes

Ce symbole met en garde contre les risques et les manipulations dangereuses pouvant
entraîner des blessures ou des dommages matériels. Le mot-indicateur, défini ci­dessous, indique la gravité du danger. Le message qui le suit explique comment
prévenir ou éviter le danger en question.

SYMBOLE D’AVERTISSEMENT

Dangers immédiats qui, à moins d’être évités, ENTRAÎNERONT des blessures graves,
voire mortelles.

Dangers qui, à moins d’être évités, POURRAIENT entraîner des blessures graves, voire
mortelles.

Dangers ou exemples de mauvaise utilisation qui, à moins d’être évités, POURRAIENT
ÉVENTUELLEMENT entraîner des blessures ou des dommages matériels.

Assurez-vous d’avoir lu et compris toutes les instructions et
consignes de sécurité contenues dans ce manuel avant d’utiliser
cet appareil ou d’en faire l’entretien.

Le non-respect de cet avertissement peut causer des blessures
graves, voire mortelles.

32

Consignes de sécurité importantes

Remplacez toute pile faible ou déchargée dès que vous détectez son état.

Vérifiez si le testeur ou le cordon est usé ou endommagé. Remplacez tout composant
usé, endommagé ou manquant par des pièces de rechange Tempo. Un composant
endommagé peut être défectueux et causer des blessures ou des dommages matériels.

Risque de choc électrique :
Tout contact avec des circuits sous tension peut causer des

blessures graves, voire mortelles.

En mode haut-parleur, tenez le haut-parleur à plus de 30 cm
(1 pied) de votre oreille.

Une mauvaise utilisation peut entraîner une diminution de
l’acuité auditive.

Évitez les procédures d’entretien ou de maintenance autres que celles indiquées dans
ce manuel. Le non-respect de cette mise en garde peut causer des blessures ou des
dommages matériels.

Employez cet outil uniquement selon l’usage prévu par le fabricant. Toute utilisation
autre que ce qui est décrit dans ce manuel peut causer des blessures ou dommages
matériels.

PE945/PE961

33

Identification

Indications des DEL :

• Pile faible ou déchargée – la DEL du milieu clignote en rouge.

• Mode de sourdine – la DEL du milieu clignote en vert.

• Mode décroché – la DEL de droite clignote en rouge.

• Mode d’écoute discrète – la DEL de droite clignote en vert.

34

Caractéristiques

Impédance de la fonction d’écoute discrète ..................................................... > 400 kΩ à 1 kHz

Résistance de ligne (maximum) ........................................................................................... 5 kΩ

Appel de courant ............................................................................................................. < 15 mA

Résistance c.c.

Mode conversation .................................................................................................... < 300 Ω

Inactif ...................................................................................... > 10 MΩ (30 µA à 300 V c.c.)

Écoute discrète ....................................................................... > 10 MΩ (30 µA à 300 V c.c.)

Température

d’utilisation ......................................................................... de -34 à 60 °C (de -29 à 140 °F)

d’entreposage ..................................................................... de -50 à 75 °C (de -58 à 167 °F)

Pile .............................................................................. 9 V alcaline (NEDA 1604A ou IEC 6LR61)

Introduction

Le combiné d'essai PE945/PE961 est un outil de dépannage de lignes téléphoniques évolué,
commode et facile à utiliser. Doté de plusieurs DEL et d’alarmes, il permet à l’utilisateur de
connaître le mode de fonctionnement et donne des alertes lors de situations à risque.

DEL : Polarité

Pile faible
Conversation/Écoute discrète

Tonalités : Tonalité basse

Tonalité moyenne
Tonalité élevée

Les DEL et tonalités indiquent diverses conditions et fonctions. Elles sont indiquées tout au
long du manuel en

caractères italiques

.

Le PE945/PE961 émet deux types d’alarmes pour avertir l’utilisateur de situations
potentiellement dangereuses.

• Une tension c.c. excessive est indiquée par une suite de basses tonalités.

• Une tension c.a. est indiquée par une sonnerie continue.

Si vous entendez l’une de ces alarmes, indiquées en

caractères gras italiques

dans ce

manuel, retirez l’appareil de la ligne immédiatement avec précaution.

PE945/PE961

35

Fonctionnement

L’appareil doit être équipé d’une pile de 9 volts en bon état pour fonctionner.

Voir

« Remplacement de la pile ou de l’ensemble du cordon » dans ce manuel.

1. Connectez le fil rouge au côté tête (négatif) du circuit.

2. Connectez le fil noir au côté nuque (positif) du circuit.

3. Utilisez les fonctions Conversation, d’Écoute discrète et de Sourdine telles que décrites
dans cette section.

Mise à la terre automatique

Certaines lignes, surtout les PABX, exigent une mise à la terre momentanée pour obtenir un
signal de tonalité.

Connectez normalement les fils rouge et noir de l’appareil au circuit téléphonique et connectez
le fil vert à la terre. Appuyez brièvement sur la touche CONVERSATION pour vérifier la
présence de tonalité.

La mise à la terre est automatique et le fil vert peut rester connecté sans nuire à l’appel.

TALK

Appuyez une fois pour décrocher (connecter). Appuyez sur ÉCOUTE DISCRÈTE pour
raccrocher (déconnecter).

▼

Mode décroché

DEL : rouge clignotant (première pression)
Tonalité : moyenne - moyenne
DEL : rouge clignotant (pressions supplémentaires)
Tonalité : élevé

▼

Mode accroché

DEL : vert clignotant (première pression)
Tonalité : moyenne
DEL : aucune (seconde pression)
Tonalité : basse

Contrôles automatiques des lignes

Le PE945/PE961 est conçu pour tester le service téléphonique ordinaire sur une ligne LNPA
(ADSL) active sans crainte de provoquer une panne de transmission de données. En cas de
tentative pour passer en mode décroché, le combiné effectue automatiquement les contrôles
de ligne suivants :

1. Présence de signal numérique (PE961 uniquement) : une alarme à deux tonalités

(moyenne - basse)

est émise et l’appareil se verrouille. Pour annuler cette alarme, p. ex. sur
une ligne LNPA, appuyez sur la touche CONVERSATION et gardez-la enfoncée jusqu’à ce
que l’alarme s’arrête (après 6 secondes environ). Une fois interrompue, l’alarme reste
annulée jusqu’à ce que l’appareil est soit éteint soit déconnecté de la ligne.

2. Haut niveau c.c. (76V-116V) : une alarme à une seule tonalité résonne

(tonalité basse)

, la
DEL d’état du crochet clignote en rouge et vert, et le combiné se verrouille. Pour annuler
cette alarme, appuyez sur la touche CONVERSATION et gardez-la enfoncée jusqu’à ce que
l’alarme s’arrête.

3. Haut niveau c.c. (>116 V) : une alarme à une seule tonalité résonne et le combiné se
verrouille. L’alarme ne peut être annulée.

36

Fonctionnement (suite)

MONITOR

Appuyez une fois pour surveiller la ligne sans perturber les transmissions de données, de
signaux ou vocales. Appuyez plusieurs fois pour alterner entre le mode Écoute discrète et le
mode éteint. Si le combiné d'essai est décroché (connecté), le fait d’appuyer sur ÉCOUTE
DISCRÈTE libère la ligne (déconnecte).

Afin de maximiser la durée de vie de la pile, l’appareil s’éteint après 20 minutes d’écoute
discrète ou 5 minutes après son retrait de la ligne.

▼

Mode d’écoute discrète

DEL : clignotant vert
Tonalité : moyenne

MUTE

Appuyez puis relâchez pour arrêter les transmissions sur la ligne, filtrer les bruits extérieurs
ou éliminer les effets locaux. Appuyez de nouveau pour parler. La sourdine fonctionne
uniquement lorsque l’appareil est en mode de Conversation.

▼

Mode de sourdine

DEL : rouge clignotant
Tonalité : élevée (Sourdine ACTIVÉE)
Tonalité : basse (Sourdine DÉSACTIVÉE)

PE945/PE961

37

Fonctions de composition

PULSE

Composition par impulsion

Appuyez sur PULSE puis sur CONVERSATION.
Le mode de composition revient automatiquement au mode par tonalité lorsque l’appareil est

déconnecté de la ligne ou lorsqu’il est éteint.
Pour mélanger la composition par impulsion et celle par tonalité, sélectionnez PULSE et

composez les chiffres à impulsion. Appuyez ensuite sur pour sélectionner TONE etcomposez
les chiffres à tonalité (le ne sera pas composé).

Remarque : si la chaîne de composition est commencée en mode de Tonalité, on ne peut ajouter
des chiffres à impulsion.

La fonction de recomposition du dernier numéro (expliquée plus bas dans cette section)
recompose ce numéro avec son mélange de chiffres à impulsion et à tonalité.

Pour composer ce numéro à partir de la mémoire (expliqué plus bas dans cette section) :

• un réglage du mode de composition à « Pulse » avant d’appuyer sur MEM compose le
numéro avec son mélange de chiffres à impulsion et à tonalité

• un réglage du mode de composition à « Tone » avant d’appuyer sur MEM compose le
numéro uniquement comme des chiffres à tonalité

LNR/PAUSE

Recomposition du dernier numéro / Pause

Immédiatement après avoir décroché, appuyez sur LNR (recomposition du dernier numéro)
pour recomposer la chaîne de l’appel précédent.

Appuyer sur PAUSE durant la mise en mémoire afin d'insérer une pause: si parmi les 5 premières
entrées, une pause de 2 secondes est insérée (appuyer à nouveau afin de les cumuler), si non, la
numérotation s’arrête; la relancée manuellement en appuyant de nouveau sur PAUSE.

STO MEM

Enregistrement et mémoire

Les modèles PE945 et PE961 peuvent enregistrer jusqu’à 10 numéros de téléphone, un pour
chaque chiffre (de 0 à 9).

Pour enregistrer un numéro de téléphone :

1. Lors d’une connexion à une ligne et en mode Conversation, appuyez sur STO.

2. Appuyez sur MEM.

3. Appuyez sur un chiffre (0 à 9).

4. Entrez le numéro de téléphone.

5. Appuyer sur STO pour finir.

En plus des chiffres, la mémoire enregistre également , , (flash) et (pause).
Pour appeler de nouveau et composer un numéro en mémoire :

1. Lors d’une connexion à une ligne et en mode Conversation, appuyez sur MEM.

2. Appuyez sur le chiffre approprié (0 à 9).

38

Autres fonctions

FLASH

Flash

Appuyez sur FLASH pour produire un saut de ligne minuté.

SPKR

Haut-parleur

Le haut-parleur du PE945/PE961 comporte deux modes : haut-parleur (réception seulement)
et un fonctionnement mains libres à deux voies.

• Lorsque l’appareil est décroché, appuyez sur SPKR. Le combiné est à présent en mode
Haut-parleur avec Sourdine. La DEL Sourdine clignote en VERT.

• Dans ce mode, appuyez sur SOURDINE pour communiquer en mode mains libres à deux
voies.

• Lorsque le combiné est éteint, appuyez sur SPKR pour sélectionner le mode Écoute discrète
avec haut-parleur. Appuyez de nouveau pour sélectionner le mode Écoute discrète sans
haut-parleur.

AVERTISSEMENT ! - En mode Haut-parleur, tenez le haut-parleur à plus de 30 cm (1 pied) de

l’oreille. Une mauvaise utilisation peut entraîner une diminution de l’acuité auditive.

VOL

Réglage du volume

Appuyez sur VOL pour contrôler le volume du haut-parleur, qui est réglé pour s’allumer
automatiquement en réglage de bas volume. Appuyez sur VOL pour alterner entre volume
élevé et volume bas.

POL

Polarité

Appuyez sur POL pour déterminer la polarité. La DEL indique la polarité comme suit :

▼

Fil rouge connecté au côté nuque (négatif)

DEL : vert continu

▼

Fil rouge connecté au côté tête (positif)

DEL : rouge continu

Appuyez sur POL lorsque la sonnerie fonctionne pour faire alterner la DEL entre rouge et vert.

PE945/PE961

39

Remplacement de la pile ou de l’ensemble du cordon

Remarque : remplacez la pile en moins d’une minute pour conserver le contenu de la mémoire.

1. Débranchez l’appareil du circuit.

2. Appuyez sur ÉCOUTE DISCRÈTE pour passer en mode accroché.

3. Desserrez les trois vis et le couvercle.

4. Remplacez la pile ou le cordon, tel qu’illustré. Respectez la polarité. (Rouge/Noir, +/-)

5. Replacez le couvercle et serrez les vis.

Remarque : omettre les étapes 1 et 2 peut entraîner un mauvais fonctionnement de l’appareil.
Si l’appareil de vérification ne se rallume pas après le remplacement de la pile, débranchez la
pile pendant deux minutes. Passez ensuite à l’étape 4.

A Positif ou tête (Noir)
B Négatif ou nuque (Rouge)
C Mise à la terre (Vert)

Instructions de nettoyage

Nettoyez le boîtier périodiquement à l’aide d’un linge humide et d’un détergent doux.

*Le fil vert illustré dans le schéma fait partie de la trousse de mise en marche par prise de terre en option du PE901.

–

+

Fil noir Fil rougeFil vert*

*

40

Utilisation de l’appareil de vérification
pour dépanner des circuits

Voici quelques conseils et méthodes de dépannage. Ces méthodes peuvent exiger d’autres
outils ou équipements conçus pour un système de communications particulier. Pour consulter
la sélection complète des outils VDV (Voix-Données-Vidéo), veuillez vous reporter au
catalogue complet de Greenlee, à un catalogue Greenlee/Tempo VDV ou visitez notre site Web
à www.tempo.textron.com.

Défaut de mise à la
terre

Vérifiez la présence de tension. Si une tension
de ligne est présente, mesurez son niveau. Si
c’est la tension typique d’une ligne, contactez
les pourvoyeurs locaux d’électricité.

Une longue ligne de
téléphone à proximité
d’une ligne à haute
tension

Contactez le pourvoyeur en électricité.

Ronflement
électrique

Câble déséquilibré Répartissez le circuit en sections et vérifiez

l’équilibre de chacune.

Bruit d’impulsion ou
momentané

Probablement causé par un câble déséquilibré,
une commande d’interrupteur de puissance à
proximité ou un équipement similaire.

Son de craquement Le client utilise un ancien type de téléphone à

émetteur au carbone.

Bruit Souffle (bruit blanc) ;

la composition par
impulsion produit une
modification
momentanée du son
émis par le bruit

L’eau dans les câbles est la cause probable.

Connexion croisée Défaut de câblage direct Vérifiez s’il y a des paires croisées.

Diaphonie Paire divisée Une paire divisée (un circuit composé de fils

provenant de paires différentes) sera
déséquilibrée et favorisera la diaphonie.

Symptôme*

Cause possible /

Dépannage

Explication

Situation potentiellement dangereuse !

S’il émet une alarme de tension c.c. excessive

(tonalité basse, basse, basse)

ou de tension

c.a.

(sonnerie constante)

, enlevez
immédiatement et avec précaution l’appareil de
la ligne!

Alarmes du
combiné d'essai

Le fil du téléphone
entre en contact avec
une ligne sous tension

*L’eau peut causer la plupart de ces symptômes et même des symptômes multiples

apparaissant simultanément.

PE945/PE961

41

Dépannage (suite)

*L’eau peut causer la plupart de ces symptômes et même des symptômes multiples

apparaissant simultanément.

Courant
intermittent ou
variable

Câbles mouillés ou
mauvaise connexion

S’il est accompagné de bruit, les câbles sont
probablement mouillés.

Si aucun bruit n’est présent, il s’agit
probablement d’une connexion fautive à une
interconnexion ou au bureau central.

Parasitage
radioélectrique

Paire divisée Une paire déséquilibrée située à proximité d’un

émetteur radio sera affectée par le parasitage
radioélectrique. L’ajout de filtres radio peut
réduire le symptôme de parasitage sur la ligne,
sans toutefois résoudre le problème de
déséquilibre. Pour dépanner, répartissez le
circuit en sections et vérifiez chacune pour y
détecter des paires divisées ou un déséquilibre
résistif.

Un parasitage élevé peut déclencher l’alarme de
tension c.c. excessive et empêcher toute
connexion lorsque vous tentez de décrocher
l’appareil. Si cela se produit, écoutez
attentivement pour voir si cela est causé par
une émission radio. Si vous devez placer un
appel dans cette situation, vous pouvez annuler
l’alarme en toute sécurité en maintenant
appuyée la touche TALK pendant la durée de la
tonalité d’annulation. Lorsque l’appareil
redevient silencieux, relâchez la touche TALK et
composez le numéro.

Remarque : cette procédure d’annulation ne
fonctionne pas si la ligne n’est pas sous tension
ou si une tension c.c. dangereuse est présente.

Des prises de pont mal enlevées peuvent
introduire des parasites radioélectriques. Les
prises de pont, utilisées auparavant pour les
abonnés de ligne commune (plusieurs
utilisateurs partageant une paire de câbles),
étaient souventdéconnectées mais laissées en
place avec une embase de câble encore
connectée. Cette embase peut agir comme
antenne et induire des signaux radio dans le
circuit.

Symptôme*

Cause possible /

Dépannage

Explication

42

Circuit hors
tension

Circuit ouvert ou court­circuit

Répartissez le circuit en sections et vérifiez la
continuité de chacune.

(2b) Lorsque l’on utilise

l’appareil de
vérification en
mode d’écoute
discrète ou
lorsqu’il est
déconnecté, la
tension est

inférieure à la
normale.

(2b) Ceci indique un court-circuit partiel.

(2a) Lorsque l’on utilise

l’appareil de
vérification en
mode d’écoute
discrète ou
lorsqu’il est
déconnecté, la
tension est
normale.

(2a) Ceci indique un défaut de haute résistance

qui restreint le débit du courant dans le
circuit. Les défauts possibles comprennent
une connexion défectueuse, des câbles
mouillés ou une défaillance du
prolongateur de ligne.

Distorsion,
difficultés à
composer

(1) Lorsque l’on utilise

l’appareil de
vérification en
mode Conversa­tion, la tension est
plus

basse que la

normale.

Symptôme*

Cause possible /

Dépannage

Explication

*L’eau peut causer la plupart de ces symptômes et même des symptômes multiples

apparaissant simultanément.

Dépannage (suite)

PE945/PE961

43

Tempo – Mesa | Formerly Progressive Electronics

Telephone: [phone]

Toll-free in the US and Canada: 1 800 282-7941

Facsimile: [phone]

Tempo - Mesa | Anciennement Progressive Electronics

Téléphone : [phone]

Numéro sans frais aux États-Unis et au Canada : 1 800 282-7941

Télécopieur : [phone]

Tempo – Mesa | Anteriormente llamada Progressive Electronics

Teléfono: [phone]

Llamada gratis desde los EE.UU. y Canadá: 1 800 282-7941

Fax: [phone]

www.tempo.textron.com

Three-Year Warranty

Tempo warrants to the original purchaser of these goods for use that these products will be free from
defects in workmanship and material for their useful life, excepting normal wear and abuse.

For all Test Instrument repairs, you must first request a Return Authorization Number by contacting
our Customer Service department at: toll free in the US and Canada 800 642-2155;
Telephone [phone]; Facsimile [phone].

This number must be clearly marked on the shipping label. Ship units Freight Prepaid to:
Tempo Repair Center, 1390 Aspen Way, Vista CA 92081 USA.
Mark all packages: Attention: TEST INSTRUMENT REPAIR.
For items not covered under warranty (such as dropped, abused, etc.) repair cost quote available upon

request.
Note: Prior to returning any test instrument, please check to make sure batteries are fully charged.

Garantie de trois ans

Tempo garantit à l’acheteur d’origine de ces produits que ces derniers ne comportent aucun défaut
d’exécution ou de matériau pour la durée de leur vie utile, sauf l’usure normale.

Pour toute réparation d’appareil de vérification, vous devez obtenir un numéro d’autorisation de retour
de marchandise auprès de notre service à la clientèle en appelant le [phone];
Télécopieur [phone]. (Numéro sans frais aux États-Unis et au Canada : 800 642-2155).

Ce numéro doit être clairement indiqué sur l’étiquette d’envoi. Expédiez les appareils port payé à
Tempo Repair Center, 1390 Aspen Way, Vista CA 92081 États-Unis.
Veuillez inscrire la mention suivante sur tous les colis : Attention: TEST INSTRUMENT REPAIR.
Pour les articles non couverts par la garantie (chute, utilisation abusive, etc.), un devis de réparation

est disponible sur demande.
Remarque : avant de renvoyer un instrument de vérification, veuillez vous assurer que la batterie est

encore chargée.

Garantía de tres años

Tempo le garantiza al comprador original de estos bienes de uso,que los mismos estarán libres de
defectos de materiales y fabricación durante su vida útil;excepto en el caso de que sean maltratados o
hayan sufrido el deterioro normal.

Si su equipo necesita ser reparado usted debe solicitar un numero de Autorización de Devolución de
Material (RMA #) contactando el departamento de servicios al consumidor de Tempo a los siguientes
números telefónicos: Llamadas gratis dentro de los EE.UU. y Canadá: 800-642-2155;
Tel: +[phone]; Fax: +[phone].

Después de obtener él numero de autorización envié la unidad con el flete prepagado a la siguiente
dirección:

TEMPO Attention: TEST INSTRUMENT REPAIR
RMA#______________ 1390 Aspen Way, Vista, CA 92081 USA
En el caso de los artículos que no están cubiertos por la garantía (como los equipos que se han dejado

caer, fueron abusados, etc.) se puede pedir un presupuesto para la reparación.
Nota: Antes de devolver cualquier instrumento de prueba, por favor, compruebe para asegurarse de

que las baterías estén totalmente cargadas.
