TEXET TN-744 User Manual [ru]

Общая информация ..........................................................................3

Содержание

Указания по эксплуатации .................................................................4

Комплектность ...................................................................................5

Введение ............................................................................................6

Краткое описание ..............................................................................6

Аксессуары и их использование .......................................................7

1 Зарядка от автомобильного адаптера ..........................................7

2 Работа от аккумулятора .................................................................7

3 Установка автомобильного держателя .........................................7

4 Подключение по USB кабелю ........................................................ 8

5 Установка карт MicroSD..................................................................8

Основные функции ............................................................................9

1 Включение/Выключение/Перезагрузка .........................................9

1.1 Включение .................................................................................9

1.2 Выключение ..............................................................................9

1.3 Перезагрузка (Reset) ................................................................9

1.4 Первый запуск GPS приемника ............................................... 9

2 Основное меню ............................................................................... 10

3 Настройка рабочего стола .............................................................12

4 Навигация ........................................................................................14

5 Просмотр видео ..............................................................................15

6 Прослушивание аудио .................................................................... 17

7 Просмотр изображений .................................................................. 18

8 Чтение электронных книг ...............................................................20

9 Игры .................................................................................................21

10 Калькулятор ..................................................................................21

11 Настройка системы ....................................................................... 22

11.1 Настройка подсветки дисплея ...............................................22

11.2 Настройка громкости .............................................................. 22

11.3 Просмотр системной информации ........................................23

11.4 Установка пути запуска навигационной программы ............24

11.5 Установка даты и времени ..................................................... 24

11.6 Калибровка экрана .................................................................25

11.7 Выбор языка интерфейса ......................................................26

11.8 Сброс настроек к заводским установкам ..............................26

11.9 GPS инфо ................................................................................ 27

11.10 Установка режима доступа USB ..........................................27

1

11.11 Параметры электропитания .................................................28

11.12 Установка фона и цвета шрифта меню ...............................28

Спецификация ...................................................................................30

2

Общая информация

Благодарим за то, что Вы выбрали навигатор TEXET TN-744.

Прежде чем начать эксплуатацию устройства, внимательно прочти­те данное руководство, чтобы воспользоваться всеми возможностями
навигатора и продлить срок его службы. Сохраните это руководство,
чтобы обратиться к нему, если в будущем возникнет такая необходи­мость.

TEXET TN-744 – это современное мобильное устройство, отлича­ющееся компактным и стильным дизайном, большим 5” экраном и по­строенное на:

– чипсете MSTAR 2521 ARM9 500 МГц;

– операционной системе Windows CE.6.0;

– встроенном GPS (Global Positioning System) приемнике с внутрен­ней антенной;

TEXET TN-744 – это автомобильный GPS-навигатор с возможно­стью прокладки маршрута до места назначения с учетом различных па­раметров таких как: самый короткий маршрут, объезд определенных
участков дороги, движение через промежуточные точки и т.п. Проклад­ка маршрута производится с учетом установленных знаков и дорожной
разметки по всему маршруту. Голосовое сопровождение со множеством
подсказок на русском языке поможет Вам заблаговременно подгото­виться к ближайшему маневру и чувствовать себя уверено и комфортно
в любой дорожной ситуации.

При подключении камеры заднего вида, изображение автоматиче­ски выводится на экран при появлении входного сигнала.

В качестве дополнительных функций Вы получаете возможность:

– просматривать фотографии,

– прослушивать музыкальные файлы и аудиокниги,

– просматривать видеофайлы в различных форматах;

– чтения электронных книг.

В навигаторе используется внутренняя флеш память объемом 4Гб,
также Вы можете использовать карты MicroSD (microSD HC) емкостью
до 8 Гб, на которых Вы можете размещать Ваши файлы и дополнитель­ную информацию.

3

Указания по эксплуатации

Нижеследующие указания по эксплуатации предназначены для
того, чтобы помочь Вам правильно использовать устройство и сохра­нять его в рабочем состоянии. Внимательно прочитайте этот раздел
и строго следуйте приведенным в нем инструкциям.

• Навигатор следует держать вдали от зон воздействия экстре-

мальных изменений температуры (рабочий температурный режим

-10. С - +60. С), влаги и статического электричества.

• Не роняйте навигатор на твердую поверхность, не вставляйте в
него посторонние предметы, не кладите на него тяжелые предметы и
не допускайте контакта устройства с активными химическими веще­ствами.

• Берегите экран от повреждений и царапин

• Избегайте попадания навигатора в зоны воздействия излучаю­щих тепло устройств; не помещайте его в пыльную или задымленную
среду.

• GPS (Global Positioning System - глобальная система позици­онирования) NAVSTAR ® разработана и контролируется правитель­ством США, которое может вносить любые изменения в работу си­стемы. Так, например, во время боевых действий в Ираке, граждан­ский сектор GPS был отключён. Производитель не несет ответствен­ности за любые изменения и погрешности при навигации, которые
возникают из-за контроля и изменения в системе GPS.

• Устройство предназначено только для навигации, допускает
погрешность определения местоположения, но не предназначено
для сбора информации и точного измерения направлений, дистан­ций и профессиональной топографической привязки.

• Сигналы от спутников GPS не могут проходить через плотные
экранирующие материалы, а так же, прием может быть затруднен че­рез стекло с металлизированной тонировочной пленкой. При нахож­дении в туннеле или здании определение местоположения невоз­можно.

• Для определения местоположения необходим прием сигнала
как минимум от 4 спутников GPS. На качество приема сигнала влия­ют различные факторы, в т.ч. плохая погода, помехи от других прибо­ров или окружающая обстановка – высокие здания, деревья, мосты и
т.д.

4

• Уходя, не оставляйте навигатор на консоли машины или под
воздействием прямого солнечного света, так как перегрев может по­вредить аккумулятор или повлиять на работоспособность устрой­ства.

• Для Вашей собственной безопасности, избегайте управления
навигатором во время вождения. Так же не устанавливайте устрой­ства в местах, которые могут затруднить обзор водителю

• Не разбирайте и не ремонтируйте навигатор самостоятельно.

• Используйте только оригинальные зарядные устройства.

• Делайте копии файлов, хранящихся в памяти навигатора, по­скольку наша компания не несет ответственности за любые потери
таких данных.

• Использование файлов в форматах WMA и МР3 без предвари­тельного разрешения правообладателей является нарушением или
посягательством на их права интеллектуальной собственности.

• В целях охраны окружающей среды просим Вас утилизировать
упаковочные материалы, батареи и непригодные электронные про­дукты отдельно.

Комплектность

GPS навигатор (PND) 1 шт.
Стилус 1 шт.(опция)
Автомобильный адаптер питания 1 шт.
Кабель USB 1 шт.
Автомобильный держатель 1 шт.
Руководство по эксплуатации 1 экз.
Руководство по навигационному ПО 1 экз.(опция)
Гарантийный талон 1 экз.

5

Введение

Краткое описание

4

1 3

5

7

6

Светодиодный индикатор. Красный цвет означает режим

1

заряда аккумулятора. Когда аккумулятор полностью
заряжен, индикатор светится зеленым цветом.

2

Динамик. Используется для воспроизведения

аудио информации

3

Кнопка перезагрузки (Reset) Используется для

аппаратной перезагрузки устройства

Кнопка включения. Используется для включения

4

и выключения устройства.

Разъем наушников. Используется для подключения

5

наушников.

Порт USB. Используется а) Для подключения к компьютеру

6

посредством кабеля USB; б) Для зарядки аккумулятора.

Слот карты памяти MicroSD (T–FLASH). Используется

7

для установки карты памяти MicroSD (T–FLASH).
Не извлекайте карту во время работы устройства
во избежание потери данных. Если Вы извлекли карту
во время работы устройства, произведите перезагрузку.

2

6

Аксессуары и их использование
1 Зарядка от автомобильного адаптера

1. Подключите автомобиль­ный адаптер* в порт USB на бо­ковой панели.

2. Подключите адаптер в
гнездо прикуривателя.

3. Для предотвращения воз­можного повреждения адапте­ра, подключение следует произ­водить после включения зажигания автомобиля.

2 Работа от аккумулятора

При отключении внешнего адаптера (сетевого или автомобиль­ного), устройство работает от Li-pol аккумулятора. Значок в
верхнем правом углу экрана показывает текущий уровень заряда ак­кумулятора.

Батарея разряжена, необходимо зарядить устройство

для нормальной работы.

Меняющийся уровень – режим заряда.
Полный уровень означает что батарея полностью за-

ряжена.

3 Установка автомобильного держателя

1. Снимите защитную пленку с присоски. Далее, поместите держа­тель в удобном для Вас месте на лобовом (или боковом) стекле. Сле­дите, чтобы в месте контакта присоски стекло было чистое. Поверните
рычаг фиксатора по часовой стрелке до упора. При выборе места уста­новки не перекрывайте обзор водителю. Если стекло покрыто металли­зированной отражающей пленкой, то может понадобиться подключение
внешней приемной антенны GPS, поскольку прием на внутреннюю ан­тенну будет затруднен из-за отраженного сигнала.

2. Установите монтажную рамку на держатель, далее вставьте
устройство в рамку.

*Дизайн адаптера прилагаемого в комплекте может отличаться от пред­ставленного на рисунке

7

Установите
монтажную рамку

Поверните рычаг для

фиксации присоски на стекле

Используйте
регулировочные винты
для настройки
положения устройства

3. Для отсоединения держателя от стекла, поверните рычаг фикса­ции против часовой стрелки до упора и потяните за ушко присоски, что­бы обеспечить приток воздуха в присоску. Отсоедините держатель от
стекла.

Внимание! Конструкция регулировки кронштейна может отли-

чаться от указанного на рисунке.

4 Подключение по USB кабелю

USB кабель служит для под­ключения устройства к компьюте­ру. При соединении MID может ис­пользоваться как в режиме доступа
Microsoft ActiveSync® , либо как USB
накопитель. Вы можете выбрать соответствующий режим подключе­ния в настройках системы см. п.28.

5 Установка карт MicroSD

Внимание! Вставьте карту в устройство, соблюдая направление

установки и не прилагая чрезмерных усилий; Карта должна зафиксиро­ваться внутри. Для извлечения нажмите на карту;

8

Основные функции

1 Включение/Выключение/Перезагрузка

1.1 Включение

Нажмите и удерживайте кнопку включения не менее 3 сек для
включения устройства.

1.2 Выключение

Нажмите и удерживайте кнопку включения не менее 3 сек для вы­зова меню выключения устройства.

Возможны два режима отключения:

• «Выключение» – Питание полностью выключено будут потеря-

ны все данные находящиеся в оперативной памяти.

• «Режим сна» - Энергопотребление прибора минимально, при­ем сигнала GPS не производится, все данные в оперативной памя­ти сохраняются, состояние всех запущенных программ сохраняется
и полностью восстанавливается после включения.

1.3 Перезагрузка (Reset)

Если ваше устройство не реагирует на прикосновения к экрану и
нажатие кнопок, подождите некоторое время, а затем нажмите кноп­ку “reset” на задней панели устройства.

Внимание! Все данные в оперативной памяти, а также любая не
сохраненная на флеш карте информация, будут потеряны после вы­полнения операции перезагрузки. Чтобы не потерять важную для Вас
информацию, предварительно выполните операцию сохранения не­обходимых данных.

1.4 Первый запуск GPS приемника

При первом запуске навигационной программы постарайтесь на­ходиться на открытом пространстве, чтобы прием сигнала был мак­симальным. Может потребоваться от 30 сек до 3х минут для первич­ного поиска спутников, сбора информации и привязки к местности.

9

2 Основное меню

После включения на экран на время загрузки операционной си­стемы выводится следующее изображение:

После успешной загрузки на экран выводится главное меню:

1 32

1

Громкость

2

Статус уровня зарядка аккумулятора/ режим заряда

3

Текущее время

10

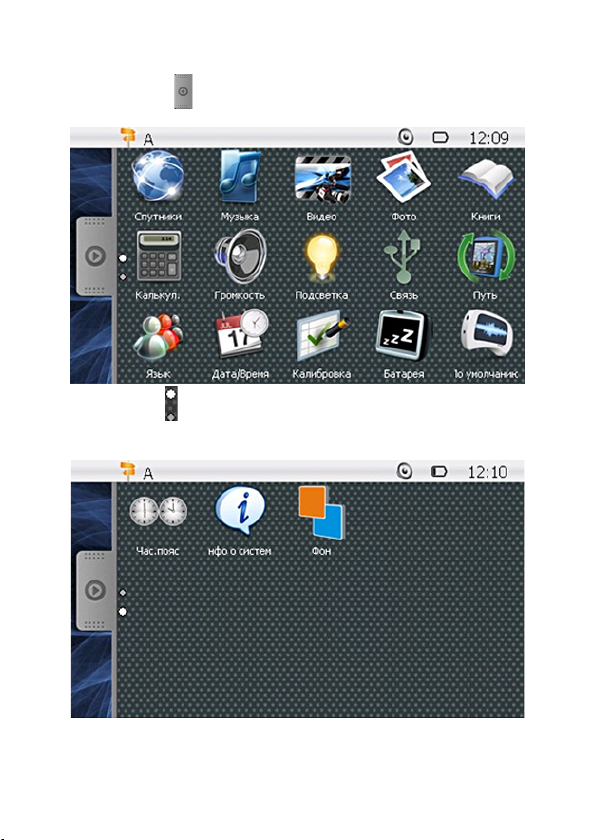

Меню поддерживает 2 режима: Главное Меню ( Рабочий стол) и
Меню 2го уровня

Нажав иконку справа вы открываете Меню 2го уровня.

Белые точки слева показывают текущую страницу. Перемещая
палец ввер или вниз вы осуществляете листание страниц:

11

3 Настройка рабочего стола

Вы можете осуществлять следующие операции с Рабочим Сто­лом.

1. Перемещение иконок на рабочий стол. Выберите иконку ( на­пример Музыка) нажмите на нее и не отрывая пальца переместите
иконку нна появившийся рабочий стол:

12

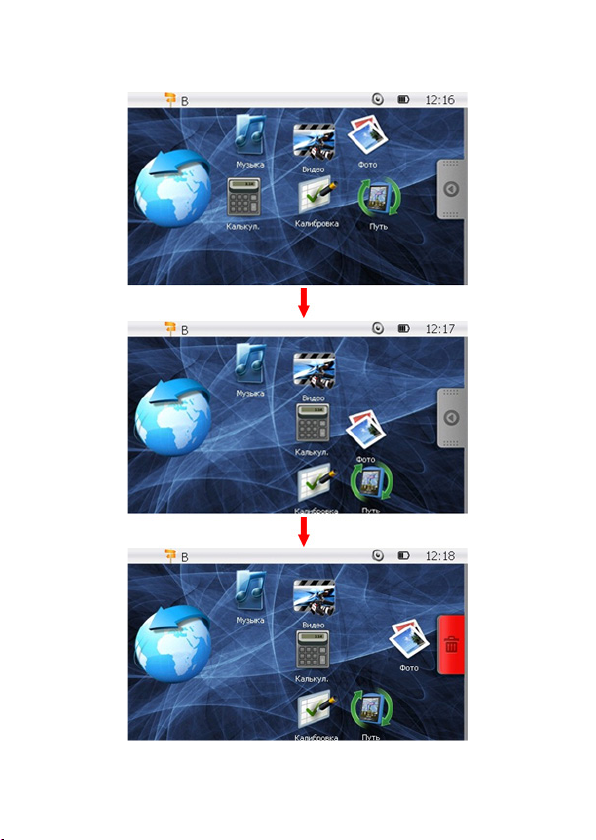

2. Сортировка. Выберите иконку, нажмите на нее и не отрывая
пальца переместите на новое местоположение на Рабочем столе:

13

Чтобы удалить иконку с рабочего стола переместите ее в мусор-

ную корзину слева

Внимание! Запуск программы можно производить как с Рабочего

стола, так и из Меню 2го уровня.

4 Навигация

Нажмите на кнопку «Навигация» для вызова навигационной

программы.

Навигационная программа предустановленна на устройство и го-

това к работе.

Описание работы находится в инструкции по эксплуатации, вхо­дящей в комплект поставки навигационной программы либо с интер­нет сайта производителя навигационного ПО.

Если программа не запустилась проверьте путь запуска програм­мы (кнопка ПУТЬ)

Внимание! Если во время работы навигационного приложения,
Вы нажмете кнопку для выключения и выберете «режим сна»,

навигационное приложение не закроется. При включении устройство
выйдет из спящего режима и навигационное приложение будет сно­ва открыто.

Допускается установка дополнительных навигационных про­грамм, записанных на карте microSD (T-Flash), установка произво­дится в соответствии с руководством по инсталляции дополнитель­ной навигационной программы.

14

5 Просмотр видео

Нажмите кнопку “Видео”, чтобы выбрать файл и запустить прои­грыватель видео файлов:

Выберите файл из списка:

Далее выберите файл:

Нажмите на имя файла для начала воспроизведения:

15

A

B

C

D

G F

E

A – Возврат в меню Медиа

B – Предыдущий файл

C – Следующий файл

D – Полный экран

E – Громкость

F – Маркер позиции воспроизведения файла

G – Пауза/Воспроизведение

Внимание!

Двойное нажатие на экран просмотра запускает полноэкранный
режим воспроизведения, причем повторное двойное нажатие вернет
проигрыватель в нормальный режим.

Наилучшее качество и быстродействие видео изображения обе­спечивается для видео файлов, имеющих разрешение 480 x 272 пик­селя.

– Для конвертации файлов в данное разрешение используйте
любую утилиту конвертации видеоформатов.

– Мультимедийный плеер позволяет просматривать видео фай­лы форматов MPEG-1, MP4, AVI, WMV, ASF, 3GP, Divx.

16

6 Прослушивание аудио

Нажмите на кнопку « Музыка» чтобы выбрать файл и запустить
приложение воспроизведения аудио файлов:

После выбора файла запустится приложение:

G FH

A

A – Выход из медиаплеера с сохранением режима воспроизведения

B – Возврат в меню Медиа

C – Предыдущий

B

C

D

E

17

D – Следующий

E – Режим воспроизведения (одиночный / последовательный / слу­чайный / циклический) файлов находящихся в выбранном директории

F – Регулятор громкости

G – Маркер позиции воспроизведения файла

H – Пауза/Воспроизведение

7 Просмотр изображений

Нажмите на кнопку « Фото» , чтобы получить список графи­ческих файлов (JPEG, BMP, PND):

2) После выбора файла двойным нажатием появится панель про-

смотра:

18

A – Выход из режима просмотра

B – Удалить файл

C – Масштаб меньше

D – Масштаб больше

E – Повернуть

F – Следующий файл

G – Предыдущий файл

H – Режим «Слайд-Шоу»

ABCE DG FH

19

8 Чтение электронных книг

Нажмите «Книги» , чтобы выбрать файл и открыть програм­му чтения книг (поддерживаются файлы кодировок ANSI, Unicode,
Unicode big endian, UTF-8):

A

B C ED

F H

G

A – Возврат в меню

B – На предыдущую страницу

C – На следующую страницу

D – Создать закладку

E – Удалить закладку

F – Пропустить закладку (переход на заданную страницу)

G – Увеличить размер шрифта

H – Уменьшить размер шрифта

20

9 Игры

Нажмите «Игры» для вызова списка доступных игр:

10 Калькулятор

Нажмите чтобы запустить приложение:

21

11 Настройка системы

11.1 Настройка подсветки дисплея

Нажмите «Подсветка» для настройки яркости подсветки дис­плея и установки времени задержки отключения:

Перемещайте маркер уровня подсветки для установки желаемой
яркости подсветки.

11.2 Настройка громкости

Нажмите «Громкость» для настройки уровня громкости:

22

1). Нажмите или чтобы установить уровень выше или

ниже.

2). Так же можно установить громкость сигнала «звук при каса-

нии», который сопровождает каждое касание экрана. При отключен-

ном звуке статус будет

11.3 Просмотр системной информации

Нажмите “Инфо” для получения сервисной информации о
системе:

23

11.4 Установка пути запуска навигационной программы

Нажмите «Путь» для установки пути запуска навигацион­ной программы:

Если у вас установлено несколько навигационных программ, то
вы можете запускать любую программу привязкой пути запуска к

кнопке «В путь» .

11.5 Установка даты и времени.

Нажмите кнопку «Дата-Время» для установки системной
даты и времени:

24

Установите дату, время, часовой пояс и формат отображения
времени.

11.6 Калибровка экрана

Нажмите “Калибровка” для настройки точности позициониро­вания сенсорного экрана:

Калибровка экрана проводится для правильного позиционирова­ния на экране. Прикоснитесь к центру курсора, во всех предложен­ных позициях – в центре, слева вверху, слева внизу, справа вверху
и справа внизу экрана. Система автоматически завершит процедуру
калибровки при успешном попадании в курсор в предложенных пози­циях. По окончании процедуры прикоснитесь к экрану в любом месте
для выхода из режима калибровки.

25

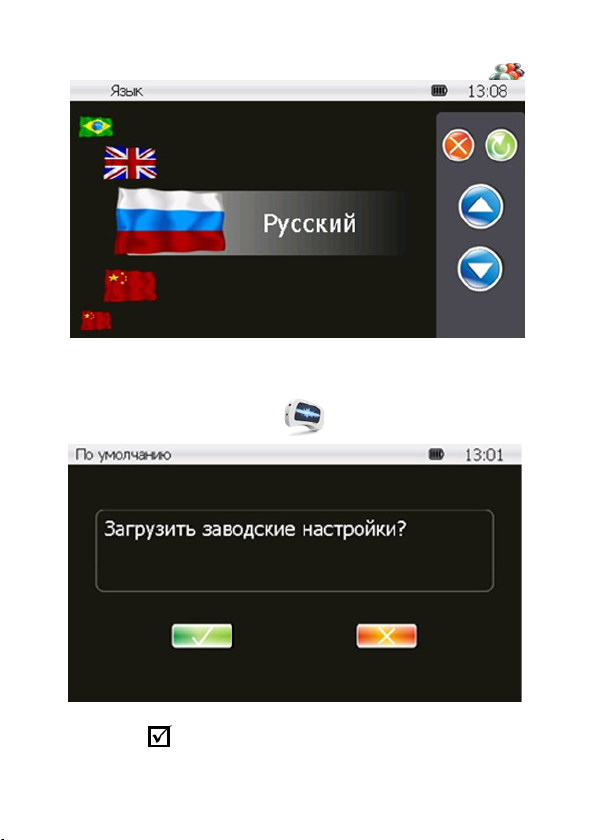

11.7 Выбор языка интерфейса

Для выбора языка интерфейса нажмите кнопку «Язык» :

Выберите необходимый язык интерфеса.

11.8 Сброс настроек к заводским установкам

Нажмите «Сброс настроек» для возврата всех настроек к
заводским установкам.

Нажмите « » для загрузки заводских установок.

26

11.9 GPS инфо

Нажмите «GPS инфо» для получения данных с GPS прием­ника. На панели будет отображена информация о спутниках, коорди­наты местности, дата и время по Гринвичу, скорость перемещения,
уровни приема сигналов, а также доступна кнопка «сброс» для реи­нициализации приемника:

11.10 Установка режима доступа USB

Нажмите кнопку “USB” для установки режима соединения к
компьютеру по USB.

GPS навигатор может подключаться к компьютеру в двух режи­мах: «Накопитель –USB mass storage» или ActiveSync.

Режим «Накопитель»: Устройство, при подключении к компьюте­ру, опознается как USB накопитель;

Режим MS ActiveSync: Подключение осуществляется посред­ством программы ActiveSync и GPS навигатор опознается компьюте­ром как «Мобильное устройство». Утилита ActiveSync доступна для
скачивания на сервере www.microsoft.ru.

27

11.11 Параметры электропитания

Нажмите кнопку “Батарея” для установки задержки отклю­чения подстветки экрана для увеличения продолжительности работы
от встроенной батареи.

11.12 Установка фона и цвета шрифта меню

Нажмите «Фон» для выбора фона:

28

Step1 Нажмите чтобы выбрать любой гра­фический файл 480 x 272 BMP и установить его как фон для меню:

Так же вы можете установить цвет шрифта подписей иконок в ме­ню – Черный или Белый.

29

Спецификация

Процессор Mstar 2521 ARM9 500МГц

ОЗУ 128МБ SDRAM

Накопительная
память

GPS приемник

Точность измерений

Время первого
позиционирования
TTFF
(открытый горизонт)

Воспроизведение
аудио файлов

Воспроизведение
видео файлов

Фото JPEG, BMP, PNG

Экран

Динамик

Поддержка карт SD До 8ГБ (Класс 2-4-6)

USB USB 2.0 (High speed)

Аккумулятор 3.7В ( 1,000 mАч li-Pol)

Размеры 132mm x 84 mm x 12 mm

4 ГБ MLC

Встроенная антенна.
Чувствительность -156 дБм,
32 приемных канала

Позиция: <10 м
Время: 0.01сек к времени GPS

Reacquisition: 0.1 sec
Горячий старт: 5 сек
Теплый старт: 20 сек
Холодный старт: 30 сек

MP3 (up to 44KHz), WMA ( up to 44KHz), WAV,

MPEG-1, MPEG-4, AVI, WMV, ASF, 3GP, Divx

5”QVGA 480 x 272 пикселей, 65,536 оттенков
цветов, TFT LCD, резистивная 4х проводная
сенсорная панель

Встроенный динамик и выход на наушники
3,5мм

30

Для заметок

31

Для заметок

32
