Руководство
по эксплуатации

Содержание

Общая информация ............................................................................3

Указания по эксплуатации ...................................................................4

Комплектность .....................................................................................5

Введение ............................................................................................6

1. Краткое описание ...........................................................................6

2. Аксессуары и их использование ...................................................7

2.1 Зарядка от адаптера питания .................................................7

2.2 Зарядка от автомобильного адаптера ...................................7

2.3 Работа от встроенного аккумулятора .....................................7

2.4 Установка автомобильного держателя...................................7

2.5 Подключение по USB кабелю .................................................8

2.6 Установка карт SIM и MicroSD. ...............................................8

Основные функции ..............................................................................9

1 Включение/Выключение/Перезагрузка ..........................................9

1.1 Включение ..................................................................................9

1.2 Выключение ...............................................................................9

1.3 Перезагрузка (Reset) .................................................................9

1.4 Первый

запуск GPS приемника ................................................9

2 Основное Меню ...............................................................................10

2.1 Навигация ...................................................................................11

2.2 Утилиты ......................................................................................12

2.2.1 Калькулятор .......................................................................12

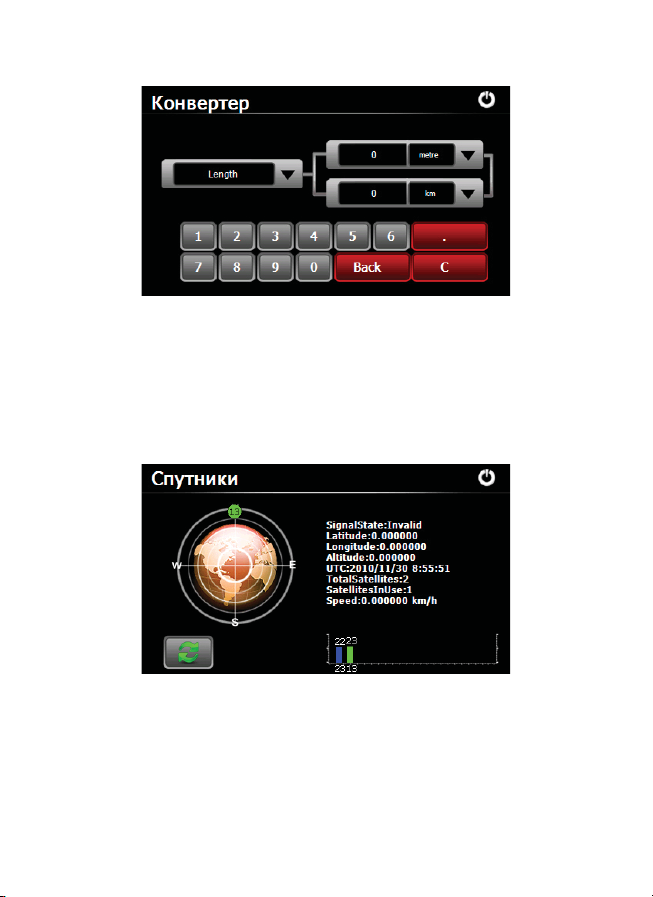

2.2.2 Преобразование величин .................................................13

2.2.3 Спутники ............................................................................13

2.3 Программы .................................................................................14

3 Работа с меню быстрого доступа ...................................................15

3.1 Работа с медиа файлами ..........................................................15

3.1.1 Прослушивание аудио ......................................................15

3.1.2 Просмотр изображений ....................................................17

3.1.3 Чтение электронных книг .................................................18

3.1.4 Просмотр видео ................................................................20

3.2 Игры ..........................................................................................21

3.3 Доступ к операционной системе .............................................22

3.4 Настройка системы ..................................................................23

3.4.1 Настройка громкости ........................................................ 23

3.4.2 Настройка подсветки дисплея .........................................24

1

3.4.3 Выбор языка интерфейса ................................................25

3.4.4 Установка даты и времени ...............................................25

3.4.5 Калибровка экрана ...........................................................26

3.4.6 Просмотр системной информации ..................................27

3.4.7 Установка режима доступа USB ......................................27

3.4.8 Установка пути запуска навигационной программы ......29

3.3.9 Сброс настроек к заводским установкам ........................30

Спецификация .....................................................................................31

2

Общая информация

Благодарим за то, что Вы выбрали навигатор TEXET TN-710.

Прежде чем начать эксплуатацию устройства, внимательно про­чтите данное руководство, чтобы воспользоваться всеми возможно­стями навигатора и продлить срок его службы. Сохраните это руко­водство, чтобы обратиться к нему, если в будущем возникнет такая
необходимость.

TEXET TN-710 – это современное мобильное устройство, отли­чающееся компактным и
построенное на:

– платформе SiRF Atlas V 500МГц, с 128МБ DDR2 ОЗУ

– операционной системе Windows CE.NET 6.0;

– встроенном GPS (Global Positioning System) приемнике GRFi3+
с внутренней антенной и поддержкой технологии SiRF InstanFixII*;

TEXET TN-710 – это автомобильный GPS-навигатор с возмож-

ностью прокладки маршрута до места назначения с учетом различ­ных параметров таких как: самый короткий маршрут, объезд опреде­ленных участков дороги, движение через промежуточные точки и т.п.
Прокладка маршрута производится с учетом установленных знаков
и дорожной разметки по всему маршруту. Голосовое сопровождение
со множеством подсказок на русском языке поможет Вам заблаговре­менно подготовиться к ближайшему маневру и чувствовать себя уве­рено и комфортно в любой дорожной ситуации.

В качестве дополнительных функций Вы

– просматривать фотографии

– прослушивать музыкальные файлы и аудиокниги

– просматривать видеофайлы в различных форматах

– чтения электронных книг

В навигаторе используется внутренняя флеш память объемом
2Гб, также Вы можете использовать карты MicroSD емкостью до 16

Гб, на которых Вы можете размещать Ваши файлы и дополнитель­ную информацию.

стильным дизайном, большим 5” экраном и

получаете возможность:

* Новая технология основана на запатентованном алгоритме, который позволяет нави-

гатору смоделировать поведение спутников GPS и предсказывать их положение в небе на
три дня вперед. Также повышается точность позиционирования, основываясь не только на
принимаемых, но и на данных со спутников, сохраненных ранее.

3

Указания по эксплуатации

Нижеследующие указания по эксплуатации предназначены для
того, чтобы помочь Вам правильно использовать навигатор и сохра­нять его в рабочем состоянии. Внимательно прочитайте этот раздел
и строго следуйте приведенным в нем инструкциям.

• Навигатор следует держать вдали от зон воздействия экстре-

мальных изменений температуры (рабочий температурный режим

-10. С - +60. С), влаги и статического электричества.

• Не роняйте навигатор на твердую поверхность, не вставляйте в

него посторонние предметы, не кладите на него тяжелые предметы и
не допускайте контакта устройства с активными химическими веще­ствами.

• Берегите экран от повреждений и царапин

• Избегайте попадания навигатора в зоны воздействия излучаю-

щих тепло устройств; не помещайте его в
среду.

• GPS (Global Positioning System - глобальная система позици­онирования) NAVSTAR ® разработана и контролируется правитель­ством США, которое может вносить любые изменения в работу си­стемы. Так, например, во время боевых действий в Ираке, граждан­ский сектор GPS был отключён. Производитель не несет ответствен­ности за любые изменения и погрешности при навигации, которые
возникают из-за контроля и изменения в системе GPS.

• Устройство предназначено только для навигации, допускает
погрешность определения местоположения, но не предназначено
для сбора информации и точного измерения направлений, дистан­ций и профессиональной топографической привязки.

• Сигналы от спутников GPS не могут проходить через плотные
экранирующие материалы, а так же, прием может быть затруднен че­рез стекло с металлизированной тонировочной пленкой. При нахож­дении в туннеле или здании определение местоположения невоз­можно.

• Для определения местоположения необходим прием сигнала
как минимум от 4 спутников GPS. На качество приема сигнала влия­ют различные факторы, в т.ч. плохая погода, помехи от других прибо­ров или окружающая обстановка – высокие здания, деревья, мосты и
т.д.

пыльную или задымленную

4

• Уходя, не оставляйте навигатор на консоли машины или под

воздействием прямого солнечного света, так как перегрев может по­вредить аккумулятор или повлиять на работоспособность устрой­ства.

• Для Вашей собственной безопасности, избегайте управления
навигатором во время вождения. Так же не устанавливайте устрой­ства в местах, которые могут затруднить обзор водителю

• Не

разбирайте и не ремонтируйте навигатор самостоятельно.

• Используйте только оригинальные зарядные устройства.

• Делайте копии файлов, хранящихся в памяти навигатора, по-

скольку наша компания не несет ответственности за любые потери
таких данных.

• Использование файлов в форматах WMA и МР3 без предвари­тельного разрешения правообладателей является нарушением или
посягательством на их права интеллектуальной

• В целях охраны окружающей среды просим Вас утилизировать
упаковочные материалы, батареи и непригодные электронные про­дукты отдельно.

собственности.

Комплектность

GPS навигатор (PND) 1 шт.
Стилус 1 шт.
Адаптер питания Texet TESA5 (опция)
Автомобильный адаптер питания 1 шт.
Кабель USB 1 шт.
Автомобильный держатель 1 шт.
Руководство по эксплуатации 1 экз.
Руководство по навигационному ПО (опция)
Гарантийный талон 1 экз.

5

Введение

1 Краткое Описание

2

4

5

6

Кнопка включения. Используется для включения

1

и выключения устройства

2

Светодиодный индикатор. Красный цвет означает режим
заряда аккумулятора. Когда аккумулятор полностью
заряжен, индикатор светится зеленым цветом

Динамик. спользуется для воспроизведения аудио

3

информации

Слот карты памяти MicroSD (T—FLASH). Используется

4

для установки карты памяти MicroSD (T—FLASH).
Не извлекайте карту во время работы устройства во
избежание потери данных. Если Вы извлекли карту
во время работы устройства, произведите перезагрузку.

Порт USB. Используется а) Для подключения к компьютеру

5

посредством кабеля USB; б) Для зарядки аккумулятора

Кнопка перезагрузки (Reset). Используется для

6

аппаратной перезагрузки устройства

1

3

6

2. Аксессуары и их использование

2.1 Зарядка от адаптера питания

Устройство может поставляться как с адаптером питания, так

и без него.

Для первого заряда аккумулятора, пожалуйста, используйте

адаптер питания, обеспечивающий следующие выходные харак­теристики – 5В/DC, 2А (Рекомендуется использовать адаптер Texet
TESA5). Зарядите аккумулятор полностью, чтобы обеспечить его
максимальный срок службы.

1. Подключите адаптер к порту USB на боковой стороне устройства.

2. Вставьте адаптер в

3. Индикатор заряда будет светиться красным, при достижении

полного заряда аккумулятора цвет сменится на зеленый.

розетку.

2.2 Зарядка от автомобильного адаптера

1. Подключите автомобиль-

ный адаптер в порт USB на боко­вой панели.

2. Подключите адаптер в

гнездо прикуривателя.

3. Для предотвращения воз-

можного повреждения адапте­ра, подключение следует про­изводить после включения зажигания автомобиля.

2.3 Работа от встроенного аккумулятора

При отключении внешнего адаптера (сетевого или автомобильно-

го), устройство работает от Li-pol аккумулятора. Значок в верхнем
правом углу экрана показывает текущий уровень заряда аккумулятора.

При первом включении необходимо открыть крышку (нажать и сдви-

нуть) и установить аккумулятор в отсек, соблюдая направление установки.

2.4 Установка автомобильного держателя

1. Снимите защитную пленку с присоски. Далее, поместите держа-

тель в удобном для Вас месте на лобовом (или боковом) стекле. Сле­дите, чтобы в месте контакта присоски стекло было чистое. Поверните

7

рычаг фиксатора по часовой стрелке до упора. При выборе места уста­новки не перекрывайте обзор водителю. Если стекло покрыто металли­зированной отражающей пленкой, то может понадобиться подключение
внешней приемной антенны GPS, поскольку прием на внутреннюю ан­тенну будет затруднен из-за отраженного сигнала.

2. Установите монтажную рамку на держатель, далее вставьте

устройство в рамку.

3. Для отсоединения держателя от стекла, поверните рычаг фиксации

против часовой стрелки до упора и потяните за ушко присоски, чтобы обе­спечить приток воздуха в присоску. Отсоедините держатель от стекла.

Установите
монтажную рамку

Поверните рычаг для

фиксации присоски на стекле

Используйте
регулировочные винты
для настройки
положения устройства

Внимание! Конструкция регулировки кронштейна может отли-

чаться от указанного на рисунке.

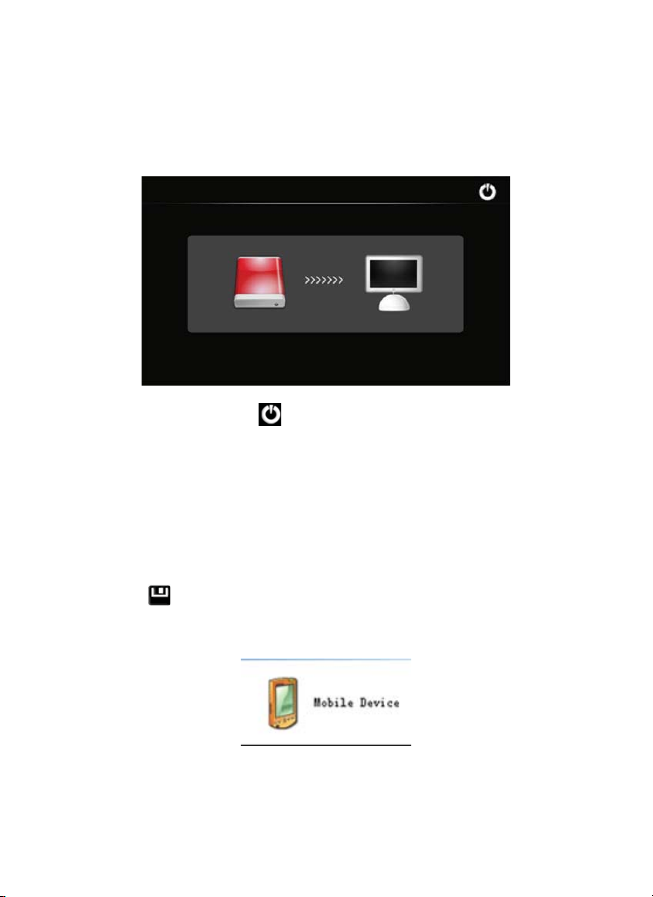

2.5 Подключение по USB кабелю

USB кабель служит для подклю-

чения устройства к компьютеру. При
соединении MID может использо­ваться как в режиме доступа Microsoft
ActiveSync® , либо как USB накопи­тель. Вы можете выбрать соответствующий режим подключения в на­стройках системы см. п.28.

2.6 Установка карт SIM и MicroSD

Вставьте карту в навигатор, соблюдая направление установки и не

прилагая чрезмерных усилий; Карта должна зафиксироваться внутри.
Для извлечения, выключите устройство, нажмите на карту.

8

Основные функции

1 Включение/Выключение/Перезагрузка

1.1 Включение

Нажмите и удерживайте кнопку включения не менее 3 сек для

включения устройства.

1.2 Выключение

Нажмите и удерживайте кнопку включения не менее 3 сек для вы-

зова меню выключения устройства.

Возможны два режима отключения:

• «Выключение» – Питание полностью выключено будут потеря-

ны все данные находящиеся в оперативной памяти.

• «Режим сна» - Энергопотребление прибора минимально, при-

ем сигнала GPS не производится, все данные в оперативной памя­ти сохраняются, состояние всех запущенных программ сохраняется
и полностью восстанавливается после включения.

• «Отмена» – Возврат в рабочий режим

1.3 Перезагрузка (Reset)

Если ваше устройство не реагирует на прикосновения к экрану и

нажатие кнопок, подождите некоторое время, а затем нажмите кноп­ку “reset” на нижней панели устройства.

Внимание! Все данные в оперативной памяти, а также любая не

сохраненная на флеш карте информация, будут потеряны после вы­полнения операции перезагрузки. Чтобы не потерять важную для Вас
информацию, предварительно выполните операцию сохранения не­обходимых данных.

1.4 Первый запуск GPS приемника

При первом запуске навигационной программы постарайтесь на-

ходиться на открытом пространстве, чтобы прием сигнала был мак­симальным. Может потребоваться от 30 сек до 3х минут для первич­ного поиска спутников, сбора информации и привязки к местности.

9

2 Основное Меню

После включения на экран на время загрузки операционной си-

стемы выводится следующее изображение:

После успешной загрузки на экран выводится главное меню:

1 2 3 4

5

1 Выбор цветового оформления рабочего стола
2 Уровень громкости встроенного динамика – нажатие на

иконку вызывает приложение настройки уровня громкости
3 Статус GPS приемника ВКЛ/ВЫКЛ – нажатие на иконку

вызывает приложение GPS Info
4 Уровень заряда аккумулятора/режим заряда
8 Меню быстрого доступа

10
