Содержание

Общая информация ............................................................................3

Указания по эксплуатации ...................................................................4

Комплектность .....................................................................................5

Введение ..............................................................................................6

1 Краткое описание ...........................................................................6

2 Аксессуары и их использование ...................................................7

2.1 Зарядка от автомобильного адаптера ...................................7

2.2 Работа от аккумулятора ..........................................................7

2.3 Установка автомобильного держателя...................................8

2.4 Подключение по USB кабелю .................................................9

2.5 Установка карт MicroSD. ..........................................................9

3 Включение/Выключение/Перезагрузка ........................................9

3.1 Включение ................................................................................9

3.2 Выключение .............................................................................9

3.3 Перезагрузка ............................................................................10

3.4 Первый запуск GPS приемника ..............................................10

4 Основное меню ..............................................................................11

4.1 Навигация .................................................................................13

4.2 Просмотр медиа

файлов .........................................................13

4.2.1 Просмотр видео ..............................................................13

4.2.2 Прослушивание аудио ....................................................15

4.2.3 Просмотр изображений ..................................................16

4.3 Чтение электронных книг ........................................................17

4.4 Игры ..........................................................................................20

4.5 Утилиты ....................................................................................20

4.5.1 Калькулятор ....................................................................20

4.5.2 Преобразование величин ...............................................21

4.6 Использование встроенной камеры .......................................21

4.6.1 Режим фото .....................................................................22

4.6.2 Режим видео ...................................................................23

4.6.3 Режим воспроизведения ................................................24

4.7 Настройки системы ..................................................................26

4.7.1 Настройка подсветки дисплея .......................................26

4.7.2 Настройка громкости ......................................................26

4.7.3 Просмотр системной информации ................................27

4.7.4 Установка пути запуска навигационной программы ....27

4.7.5 Установка даты и времени .............................................28

4.7.6 Калибровка экрана .........................................................28

4.7.7 Выбор языка интерфейса ..............................................29

4.7.8 Сброс настроек к заводским установкам ......................30

4.7.9 GPS инфо ........................................................................30

36

instruction_TN-521HDDVR.indd Spread 1 of 18 - Pages(36, 1)instruction_TN-521HDDVR.indd Spread 1 of 18 - Pages(36, 1) 01.12.2011 12:26:2101.12.2011 12:26:21

1

4.7.10 Настройки камеры ........................................................31

4.7.11 Установка режима доступа USB ..................................31

4.7.12 Установка FM трансмиттера ........................................32

Спецификация .....................................................................................33

Возможные неисправности .................................................................34

Для заметок

2

instruction_TN-521HDDVR.indd Spread 2 of 18 - Pages(2, 35)instruction_TN-521HDDVR.indd Spread 2 of 18 - Pages(2, 35) 01.12.2011 12:26:2101.12.2011 12:26:21

35

Возможные неисправности

Ошибка Причина Решение

Зарядите аккумулятор.
Можно использовать
кабель USB и подклю­чение к порту ПК.

Нажмите
кнопку Reset

Зарядите аккумуля­тор или подключи­те внешний источ­ник питания. Можно
использовать кабель
USB и подключение к
порту ПК.

Настройте
необходимый
уровень подсветки.

Выключите тайминг
отключения, либо
коснитесь экрана
для сброса таймера
отключения

Проведите
калибровку

Настройте
громкость

Допускается
задержка
до 3 минут в условиях
плохого приема
сигнала GPS.

Навигатор
не включается

Внезапное
отключение

Темный экран

Неправильная
реакция на касание
экрана

Нет звука

Ошибка
позиционирования

34

Низкий заряд
аккумулятора

Зависание системы

Низкий заряд
аккумулятора

Низкий уровень
подсветки

Подсветка
отключена

Сенсорный экран
не откалиброван

Установлена
минимальная
громкость

Плохой прием
сигнала GPS

Общая информация

Благодарим за то, что Вы выбрали навигатор TEXET TN-521 HD

DVR.

Прежде чем начать эксплуатацию устройства, внимательно прочтите
данное руководство, чтобы воспользоваться всеми возможностями навига­тора и продлить срок его службы. Сохраните это руководство, чтобы обра­титься к нему, если в будущем возникнет такая необходимость.

TEXET TN-521 HD DVR – это современное мобильное устройство,
отличающееся компактным и стильным дизайном
высокого разрешения и построенное на:

- процессоре ARM11 MTK 3351C частотой 500 МГц ;

- экран 5” высокого разрешения 800х480;

- операционной системе Windows CE.6.0;

- встроенном GPS (Global Positioning System) приемнике с внутрен-

ней антенной;

- встроенном FM трансмиттере (опционально);

TEXET TN-521 HD DVR – это автомобильный GPS-навигатор с воз-

можностью прокладки маршрута до места назначения с учетом различ­ных параметров таких как: самый короткий маршрут, объезд опреде­ленных участков дороги, движение через промежуточные точки и т.п.
Прокладка маршрута производится с учетом установленных знаков и
дорожной разметки по всему маршруту. Голосовое сопровождение со
множеством подсказок на русском языке поможет Вам заблаговремен­но подготовиться к ближайшему маневру и чувствовать себя уверено и
комфортно в любой дорожной ситуации.

Также
использовать навигатор в режиме видеорегистратора, причем инфор­мация записывается на отдельную карту памяти, при этом запись ведет­ся в формате 720р ( AVI,1280х720х30fps).»

делает более удобным воспроизведение мультимедиа контента (Если
оборудование установленно).

навигатор имеет встроенную камеру 2Мпикс, что позволяет

FM трансмиттер позволяет выводить звук на автомагнитолу, что

В качестве дополнительных функций

- просматривать фотографии,

- прослушивать музыкальные файлы и аудиокниги,

- просматривать видеофайлы в различных форматах;

- чтения электронных книг.

Вы получаете возможность:

, большим экраном

3

instruction_TN-521HDDVR.indd Spread 3 of 18 - Pages(34, 3)instruction_TN-521HDDVR.indd Spread 3 of 18 - Pages(34, 3) 01.12.2011 12:26:2101.12.2011 12:26:21

В навигаторе используется внутренняя флеш память объемом 4Гб,
также Вы можете использовать карты MicroSD (microSD HC) емкостью
до 16 Гб, на которых Вы можете размещать Ваши файлы и дополни­тельную информацию (для данных карт, медиа контента используется
слот 1 для видеофайлов записи с камеры – слот 2.

Указания по эксплуатации

Нижеследующие указания по эксплуатации предназначены для
того, чтобы помочь Вам правильно использовать навигатор и сохра­нять его в рабочем состоянии. Внимательно прочитайте этот раздел
и строго следуйте приведенным в нем инструкциям.

• Навигатор следует держать вдали от зон воздействия экстре-

мальных изменений температуры (рабочий температурный режим

-10. С - +60. С), влаги и статического электричества.

• Не роняйте навигатор на твердую поверхность, не вставляйте в

него посторонние предметы, не кладите на него тяжелые предметы и
не допускайте контакта устройства с активными химическими веще­ствами.

• Берегите экран от повреждений и царапин

• Избегайте попадания навигатора в зоны воздействия излучающих

тепло устройств; не помещайте его в пыльную или задымленную среду.

• GPS (Global Positioning System - глобальная система позици-

онирования) NAVSTAR ® разработана и контролируется правитель­ством США, которое может вносить любые изменения в работу си­стемы. Так , например, во время боевых действий в Ираке, граждан­ский сектор GPS был отключён. Производитель не несет ответствен­ности за любые изменения и погрешности при навигации, которые
возникают из-за контроля и изменения в системе GPS.

• Устройство предназначено только для навигации, допускает
погрешность определения местоположения, но не предназначено
для сбора информации и точного измерения направлений, дистан­ций и профессиональной топографической привязки.

• Сигналы от спутников GPS не могут проходить через плотные
экранирующие материалы, а так же, прием может быть затруднен че­рез стекло с металлизированной тонировочной пленкой. При нахож­дении в туннеле или здании определение местоположения невоз­можно.

Спецификация

Операционная
система

Процессор MTK CPU 3351C: ARM11, 500 МГц

Накопительная
память

Оперативная
память

Поддержка карт
памяти

Видеокамера

Приемник GPS

Антенна GPS Встроенная

Экран LCD 5” TFT LCD сенсорный WQVGA (800х480)

Аккумулятор Li-Pol, 1050 мА-ч

Громкоговоритель Встроенный динамик, 1,5 Вт

Аудиовыход Коннектор 3.5мм, стерео, 20 мВт/32Ом

Видеовход Коннектор 2.5мм, стерео, 50 мВт

Температура

Допустимая
влажность

Сертификаты CE, FCC, ROHS

Размеры Размеры 134,5 x 83 x 12.50 (с объективом) мм

Microsoft Windows CE 6.0

4ГБ MLC

128МБ DDR RAM

Micro SD (HC) до 16ГБ (Слот 1, Слот 2)

Разрешение 2Мпикс, формат записи
Avi (M-JPEG) 720р (1280x720x30fps).

Запись штампа даты,времени, скорости
и координат. Чувствительность 500Люкс,
Линза с углом обзора 72град.

MTK 3328, 66/22
(позиционирование/слежение) канала

, 8Ом

Рабочий режим: 0 °C~60 °C;
Хранения: -20 °C~60 °C

Рабочий режим: 20%~80%(40°C);
Хранения: 20%~80% (40°C)

4

instruction_TN-521HDDVR.indd Spread 4 of 18 - Pages(4, 33)instruction_TN-521HDDVR.indd Spread 4 of 18 - Pages(4, 33) 01.12.2011 12:26:2101.12.2011 12:26:21

33

4.7 .12 Установка FM трансмиттера (если оборудование установлено)

Нажмите «FM» для установки параметров и включения/выключения

FM трансмиттера:

Выберите значение частоты, на которой будет осуществляться пе­редача звука. Настройте на эту частоту радио Вашей автомагнитолы и
нажмите «Включить».

Внимание! При включенном режиме FM трансмиттер требует под-
ключения автомобильного адаптера питания, провод которого исполь­зуется как антенна.

Внимание! При включенном режиме FM трансмиттера вся звуковая
информация передается на громкоговорители автомагнитолы.

• Для определения местоположения необходим прием сигнала
как минимум от 4 спутников GPS. На качество приема сигнала влия­ют различные факторы, в т.ч. плохая погода, помехи от других прибо­ров или окружающая обстановка – высокие здания, деревья, мосты и
т.д..

• Уходя, не оставляйте навигатор на консоли машины или под
воздействием прямого солнечного

света, так как перегрев может по­вредить аккумулятор или повлиять на работоспособность устрой­ства.

• Для Вашей собственной безопасности, избегайте управления
навигатором во время вождения. Так же не устанавливайте устрой­ства в местах, которые могут затруднить обзор водителю

• Не разбирайте и не ремонтируйте навигатор самостоятельно.

• Используйте только оригинальные зарядные устройства.

• Делайте копии файлов, хранящихся в памяти навигатора, по-

скольку наша компания не несет ответственности за любые потери
таких данных.

• Использование файлов в форматах WMA и МР3 без предвари­тельного разрешения правообладателей является нарушением или
посягательством на их права интеллектуальной собственности.

• В целях охраны окружающей среды просим Вас утилизировать
упаковочные материалы, батареи и непригодные электронные про­дукты отдельно.

Комплектность

GPS навигатор (PND) 1 шт.
Стилус 1 шт.
Автомобильный адаптер питания 1 шт.
Сетевой адаптер питания Texet TESA5 1 шт.(опция)
Кабель USB 1 шт.
Автомобильный держатель 1 шт.
Руководство по эксплуатации 1 экз.
Руководство по навигационному ПО 1 экз.(опция)
Гарантийный талон 1 экз.
Лицензионная карта навигатора ПО 1 экз.

32

instruction_TN-521HDDVR.indd Spread 5 of 18 - Pages(32, 5)instruction_TN-521HDDVR.indd Spread 5 of 18 - Pages(32, 5) 01.12.2011 12:26:2101.12.2011 12:26:21

5

Введение

1 Краткое oписание

3

2

4.7.10 Настройки камеры

Нажмите «Камера» для получения настройки встроенной камеры:

1

4

5

6

Светодиодный индикатор Красный цвет означает режим

1

10 11

7

8 9

заряда аккумулятора. Когда аккумулятор полностью
заряжен, индикатор светится зеленым цветом.

Кнопка включения Используется для включения

2

и выключения устройства.

3

Кнопка включения видеокамеры Используется для
включения и выключения видеокамеры
(начала/окончания записи).

4

Разъем наушников Используется для подключения
наушников.

5

Слот 1 карты памяти MicroSD (T–FLASH). Используется

для установки карты памяти MicroSD (T–FLASH).

Не извлекайте карту во время работы устройства
во избежание потери данных. Если Вы извлекли карту
во время работы устройства, произведите перезагрузку.
Используется для карт с данным и медиафайлами

6

Порт USB Используется: а) для подключения к компьютеру
посредством кабеля USB; б) для зарядки аккумулятора.

Стилус Используется для удобства управления

7

сенсорным экраном

8

Динамик Используется для воспроизведения аудио
информации

Для автоматического старта записи после включения навигатора

нажмите Вкл для «Запись при включении»

Для немедленного начала записи нажмите ОК.

Для включения/ выключения встроенного микрофона выберите со­ответствующую иконку. При отключенном микрофоне звуковая инфор­мация не будет записываться.

4.7.11 Установка режима доступа USB

Нажмите кнопку “USB” для установки режима соединения к компью­теру по USB.

GPS навигатор может подключаться к компьютеру в двух режимах:
«Накопитель» или ActiveSync.

Режим «Накопитель»: Устройство, при подключении к компьютеру,
опознается как USB накопитель;

Режим MS ActiveSync: Подключение осуществляется посредством
программы ActiveSync и GPS навигатор опознается компьютером как
«Мобильное устройство». Утилита ActiveSync доступна для скачивания
на сервере www.microsoft.ru.

6

instruction_TN-521HDDVR.indd Spread 6 of 18 - Pages(6, 31)instruction_TN-521HDDVR.indd Spread 6 of 18 - Pages(6, 31) 01.12.2011 12:26:2201.12.2011 12:26:22

31

4.7.8 Сброс настроек к заводским установкам

Нажмите «Сброс настроек» для возврата всех настроек к заводским

установкам.

Нажмите «Да» для загрузки заводских установок.

4.7.9 GPS инфо

Нажмите «GPS инфо» для получения данных с GPS приемника. На
панели будет отображена информация о спутниках, координаты мест­ности, дата и время по Гринвичу, скорость перемещения, уровни при­ема сигналов, а также доступна кнопка «сброс» для реинициализации
приемника:

Нажмите «Сброс» для перезагрузки приемника.

9

Кнопка перезагрузки (Reset). Используется для

аппаратной перезагрузки устройства

Слот 2 карты памяти MicroSD (T–FLASH). Используется

10

для установки карты памяти для записи и хранения
видеофайлов со встроенной камеры

11

Объектив встроенной камеры. Используется для съемки

2 Аксессуары и их использование

2.1 Зарядка от автомобильного адаптера

1. Подключите автомобиль­ный адаптер в порт USB на боко­вой панели.

2. Подключите адаптер в
гнездо прикуривателя.

3. Для предотвращения воз­можного повреждения адапте­ра, подключение следует произ­водить после включения зажигания автомобиля.

2.2 Работа от аккумулятора

При отключении внешнего адаптера (сетевого или автомобиль­ного), устройство работает от Li-pol аккумулятора. Значок в
верхнем правом углу экрана показывает текущий уровень заряда ак­кумулятора.

Правила пользования аккумуляторами

• Используйте аккумуляторы только по назначению.

• Не разбирайте и не ломайте аккумуляторы.

• Не подвергайте аккумуляторы нагреву и воздействию огня.

• Избегайте воздействия прямого солнечного света.

• Не допускайте короткого замыкания аккумуляторов. Не храните ак-

кумуляторы беспорядочно в коробке или ящике, где они могут замкнуть­ся накоротко друг на друга или другие металлические предметы.

• Не подвергайте аккумуляторы механическим ударам.

• В случае течи аккумулятора не допускайте попадания электролита

на кожу и в глаза. Если попадание произошло, промойте поврежденное
место достаточным количеством воды и обратитесь к врачу.

• Обращайте внимание на маркировку полярности на аккуму-

ляторе и изделии, чтобы обеспечить правильное использование.

30

instruction_TN-521HDDVR.indd Spread 7 of 18 - Pages(30, 7)instruction_TN-521HDDVR.indd Spread 7 of 18 - Pages(30, 7) 01.12.2011 12:26:2201.12.2011 12:26:22

7

• Не применяйте аккумуляторы, имеющие разные емкости, размеры,

типы и изготовленные различными производителями, в одном устройстве.

• Протирайте выводы аккумуляторов чистой сухой ветошью, ес-

ли они загрязнились.

• Не оставляйте неиспользуемые аккумуляторы в режиме дли-

тельного заряда.

• После длительного хранения может потребоваться многоразо-

вый заряд и разряд аккумуляторов, чтобы достичь максимальных ха­рактеристик.

• Аккумуляторы имеют наилучшие характеристики в условиях

нормальной комнатной температуры (20±5) °С.

• Изымайте аккумуляторы из изделия, когда не используете его, и

храните их в чистом и сухом недоступном для детей месте.

2.3 Установка автомобильного держателя

Установите
монтажную рамку

зу экрана. Система автоматически завершит процедуру калибровки при
успешном попадании в курсор в предложенных позициях. По окончании
процедуры прикоснитесь к экрану в любом месте для выхода из режи­ма калибровки.

4.7.7 Выбор языка интерфейса

Для выбора языка интерфейса нажмите кнопку «Язык»:

Поверните рычаг для

фиксации присоски на стекле

Используйте
регулировочные винты
для настройки
положения устройства

1. Снимите защитную пленку с присоски. Далее, поместите дер­жатель в удобном для Вас месте на лобовом (или боковом) стекле.
Следите, чтобы в месте контакта присоски стекло было чистое. По-

Выберите необходимый язык интерфеса.
верните рычаг фиксатора по часовой стрелке до упора. При выбо­ре места установки не перекрывайте обзор водителю. Если стекло
покрыто металлизированной

отражающей пленкой, то может пона­добиться подключение внешней приемной антенны GPS, посколь­ку прием на внутреннюю антенну будет затруднен из-за отраженно­го сигнала.

8

instruction_TN-521HDDVR.indd Spread 8 of 18 - Pages(8, 29)instruction_TN-521HDDVR.indd Spread 8 of 18 - Pages(8, 29) 01.12.2011 12:26:2301.12.2011 12:26:23

29

4.7.5 Установка даты и времени.

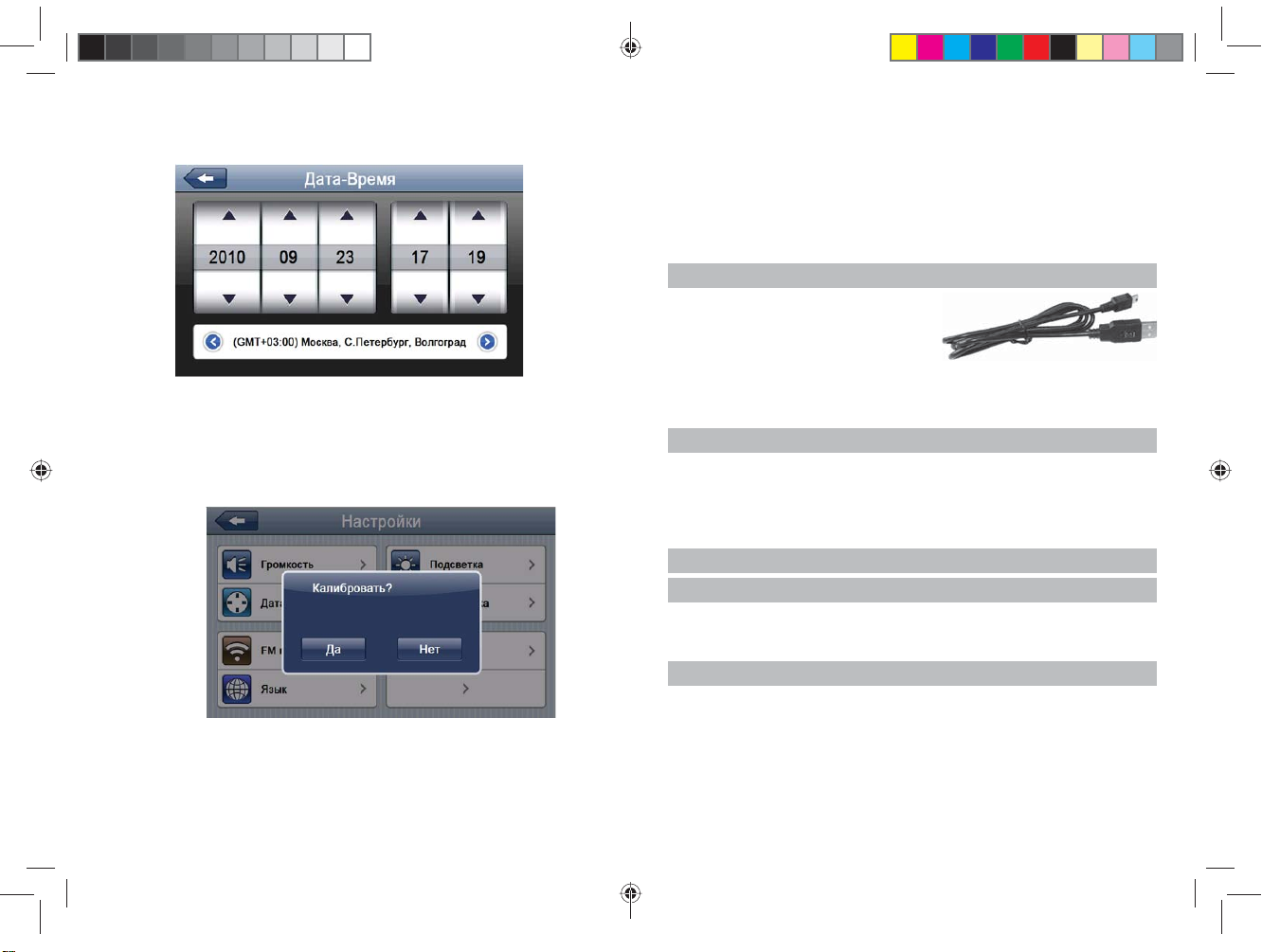

Нажмите кнопку «Дата-Время» для установки системной даты и

времени:

Установите дату, время, часовой пояс и формат отображения вре-

мени.

2. Установите монтажную рамку на держатель, далее вставьте

устройство в рамку.

3. Для отсоединения держателя от стекла, поверните рычаг фик­сации против часовой стрелки до упора и потяните за ушко присо­ски, чтобы обеспечить приток воздуха в присоску. Отсоедините дер­жатель от стекла.

Внимание! Конструкция регулировки кронштейна может отли-

чаться от указанного на рисунке.

2.4 Подключение по USB кабелю

USB кабель служит для под­ключения устройства к компьюте­ру. При соединении MID может ис­пользоваться как в режиме доступа
Microsoft ActiveSync® , либо как USB
накопитель. Вы можете выбрать соответствующий режим подключе­ния в настройках системы см. п.28.

4.7.6 Калибровка экрана

Нажмите “Калибровка” для настройки точности позиционирования

сенсорного экрана:

2.5 Установка карт MicroSD

Вставьте карту в навигатор, соблюдая направление установки и не
прилагая чрезмерных усилий; Карта должна зафиксироваться внутри.
Для извлечения, выключите устройство, нажмите на карту.

3 Включение/Выключение/Перезагрузка

3.1 Включение

Нажмите и удерживайте кнопку включения не менее 3 сек для вклю­чения устройства.

3.2 Выключение

Нажмите и удерживайте кнопку включения не менее 3 сек для вызо­ва меню выключения устройства.

Калибровка экрана проводится для правильного позиционирования
на экране. Прикоснитесь к центру курсора, во всех предложенных пози­циях – в центре, слева вверху, слева внизу, справа вверху и справа вни-

28

instruction_TN-521HDDVR.indd Spread 9 of 18 - Pages(28, 9)instruction_TN-521HDDVR.indd Spread 9 of 18 - Pages(28, 9) 01.12.2011 12:26:2401.12.2011 12:26:24

Возможны два режима отключения:

• «Выключение» – Питание полностью выключено будут потеряны все

данные находящиеся в оперативной памяти. Выключение произойдет ав­томатически в течении 5 сек, если не будет сделан выбор режима Сна.

9

• «Сон» -Установлен режим сна. Энергопотребление прибора ми-

нимально, прием сигнала GPS не производится, все данные в оператив­ной памяти сохраняются, состояние всех запущенных программ сохра­няется и полностью восстанавливается после включения.

3.3 Перезагрузка (Reset)

Если ваше устройство не реагирует на прикосновения к экрану и
нажатие кнопок, подождите некоторое время, а затем нажмите кнопку
“reset” на задней панели устройства.

Внимание! Все данные в оперативной памяти, а также любая не со­храненная на флеш карте информация, будут потеряны после выпол­нения операции перезагрузки. Чтобы не потерять важную для Вас ин­формацию, предварительно выполните операцию сохранения необхо­димых данных.

3.4 Первый запуск GPS приемника

При первом запуске навигационной программы постарайтесь на­ходиться на открытом пространстве, чтобы прием сигнала был макси­мальным. Может потребоваться от 30 сек до 3х минут для первичного
поиска спутников, сбора информации и привязки к местности.

4.7.3 Просмотр системной информации

Нажмите “Инфо” для получения сервисной информации о системе:

4.7.4 Установка пути запуска навигационной программы

Нажмите «Путь» для установки пути запуска навигационной про-

граммы:

Если у вас установлено несколько навигационных программ, то вы
можете запускать любую программу привязкой пути запуска к кнопке «В
путь».

10

instruction_TN-521HDDVR.indd Spread 10 of 18 - Pages(10, 27)instruction_TN-521HDDVR.indd Spread 10 of 18 - Pages(10, 27) 01.12.2011 12:26:2401.12.2011 12:26:24

27

4.7 Настройка системы

4.7.1 Настройка подсветки дисплея

Нажмите «Подсветка» для настройки яркости подсветки дисплея и

установки времени задержки отключения:

A. Перемещайте маркер уровня подсветки для установки желаемой

яркости подсветки.

B. Режим «Авто-Выключения» используется для увеличения време­ни автономной работы. Установите время задержки после которого под­светка экрана будет отключена.

4.7.2 Настройка громкости

Нажмите «Громкость» для настройки уровня громкости:

1). Маркером положения устанавливается уровень ниже или выше.

2). Так же можно установить громкость сигнала «звук при нажатии»,

который сопровождает каждое касание экрана.

26

4 Основное Меню

После включения на экран на время загрузки операционной систе-

мы выводится следующее изображение:

После успешной загрузки на экран выводится главное меню:

6 7

1

Статус режима «Камера» ВКЛ/ВЫКЛ

2

Статус FM трансмиттера ВКЛ/ВЫКЛ (если оборудование уста

новлено)

3

Статус карты памяти

4

Статус уровня зарядка аккумулятора/ режим заряда

5

Убрать/Показать кнопку «Навигация»

6

Убрать/Показать кнопку «Календарь»
Выбор фона основного экрана

7

1 3 45

2

11

instruction_TN-521HDDVR.indd Spread 11 of 18 - Pages(26, 11)instruction_TN-521HDDVR.indd Spread 11 of 18 - Pages(26, 11) 01.12.2011 12:26:2501.12.2011 12:26:25

Управление пользовательским меню «виртуальная панель запуска».

Для перемещения виртуальной панели стола нажмите и проведи­те пальцем на панели направлении «справа-налево» для прокрутки, и в
обратном направлении для возврата:

Для того чтобы переместить иконки «Навигация» и «Календарь»
нажмите пальцем на иконку и далее, не отрывая палец от экрана, пере­местите иконку в новое положение.

Чтобы изменить фон основного экрана нажмите

и выберите не­обходимый фон для установки, нажмите на выбранную картинку для
установки или в любом другом месте экрана для выхода:

Используйте клавиши цифрового зума - Ближе дальше для

выбора ракурса. Далее нажмите ОК.

При этом вы можете перемещать поле фрагмента по экрану:

Для запуска приложения «Календарь» нажмите :

12

instruction_TN-521HDDVR.indd Spread 12 of 18 - Pages(12, 25)instruction_TN-521HDDVR.indd Spread 12 of 18 - Pages(12, 25) 01.12.2011 12:26:2601.12.2011 12:26:26

25

5 мин. Файлы будут записываться до тех пор пока будет доступно сво-

бодное место на карте памяти, после чего запись будет осуществляться
в циклическом режиме – самые старые файлы будут стираться и на их
место будут записываться новые.

4.6.3 Режим воспроизведения

Нажмите

этом появится маркер режима

Индикатор показывает что файл данных – видео, Выбор фай-

лов осуществляется клавишами
вом нижнем углу порядковый номер файла.

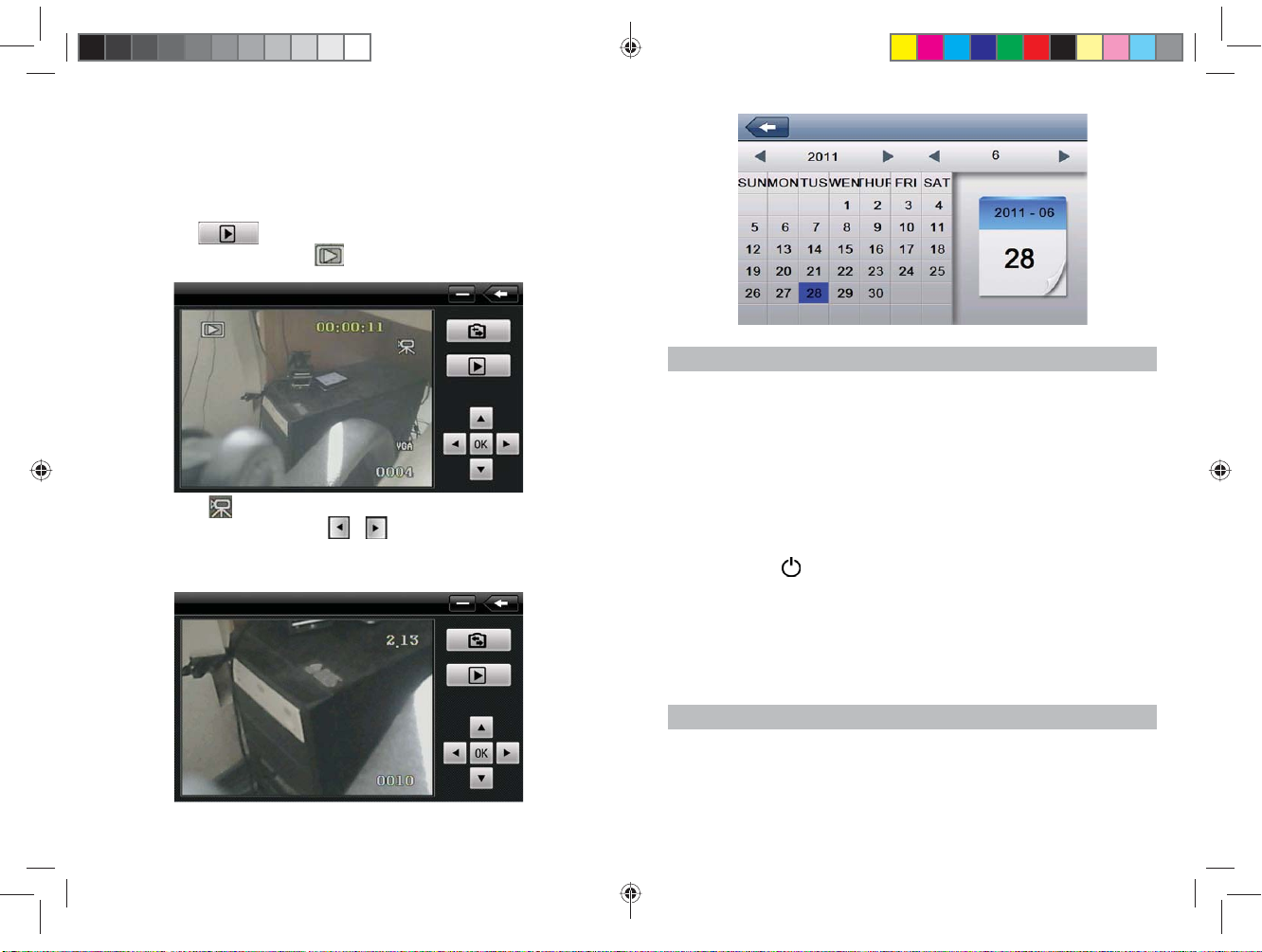

В режиме воспроизведения фото доступен режим фрагмента:

чтобы выбрать режим «Воспроизведение» при

:

и при этом показывается в пра-

4.1 Навигация

Нажмите на кнопку «В путь» на панели быстрого вызова или соот­ветствующую иконку на рабочем столе для вызова навигационной про­граммы.

Навигационная программа предустановленна на устройство и гото­ва к работе.

Описание работы находится в инструкции по эксплуатации, входя­щей в комплект поставки навигационной программы либо с интернет
сайта производителя навигационного ПО.

Если программа не запустилась, проверьте путь запуска программы.

Внимание! Если во время работы навигационного приложения, Вы
нажмете кнопку для выключения и выберете «режим сна», навига­ционное приложение не закроется. При включении устройство выйдет
из спящего режима и навигационное приложение будет снова открыто.

Допускается установка дополнительных навигационных программ,
записанных на карте microSD (T-Flash), установка производится в соот­ветствии с руководством по инсталляции дополнительной навигацион­ной программы.

4.2 Просмотр медиа файлов

4.2.1 Просмотр видео

Нажмите кнопку “Видео”, чтобы выбрать файл и запустить проигры­ватель видео файлов:

24

instruction_TN-521HDDVR.indd Spread 13 of 18 - Pages(24, 13)instruction_TN-521HDDVR.indd Spread 13 of 18 - Pages(24, 13) 01.12.2011 12:26:2701.12.2011 12:26:27

13

G

C

A

4.6.2 Режим видео

Нажмите

появится маркер

чтобы выбрать режим Фото. При этом на экране

:

D

F

Список файлов

A

B

Следующий файл

C

Маркер позиции воспроизведения файла

D

Пауза/Воспроизведение

E

Яркость подсветки экрана

F

Громкость

G

Выход

E

2) Выберите «Список файлов» чтобы получить список доступных

видеофайлов:

B

Используйте клавиши цифрового зума - Ближе дальше для

выбора ракурса. При этом слева появится индикатор масштаба

.

Нажмите «ОК» чтобы начать запись, либо нажмите и удерживайте
кнопку камера в течении 4 сек.

Внимание! Если карта отсутствует, то на экране появится надпись
«NO CARD», Если на карте нет места для начала записи файла то поя-
вится надпись «CARD FULL».

Внимание! Файлы видео хранятся на карте памяти, установленной в
слот 2, структура папок : /DCIM/100DSCIM/PICTXXXX.AVI, где ХХХХ – по­рядковый номер ( присваивается автоматически при сохранении файла).

Режим регистратора

Начните запись, далее Нажмите кнопку Фоновый режим. Программа
выйдет в главное меню , причем индикатор «Камера» будет светиться.

Вы можете запустить программу навигации, при этом запись видео
будет продолжаться

Внимание! В режиме регистратора файлы видео хранятся на кар-
те памяти, причем длительность записываемого фрагмента ограничена

14

instruction_TN-521HDDVR.indd Spread 14 of 18 - Pages(14, 23)instruction_TN-521HDDVR.indd Spread 14 of 18 - Pages(14, 23) 01.12.2011 12:26:2701.12.2011 12:26:27

23

D

Режим воспроизведения

E

Цифровой зум (8х) (Режим видео) , Масштаб (режим фото)

F

Выбор файлов ( Режим Воспроизведения)

G

Сделать снимок/Начать запись

4.6.1 Режим фото

Нажмите

появится маркер

чтобы выбрать режим Фото. При этом на экране

:

Используйте клавиши цифрового зума - Ближе дальше для

выбора ракурса.

Нажмите «ОК» чтобы сделать снимок, либо нажмите и удерживайте

кнопку камера в течении 4 сек.

Внимание! Если карта отсутствует, то на экране появится надпись
«NO CARD», Если на карте нет места для записи файла то появится
надпись «CARD FULL».

Внимание! Файлы фотографий хранятся на карте памяти в слоте 2,
структура папок : /DCIM/100DSCIM/PICTXXXX.JPG, где ХХХХ – порядко­вый номер ( присваивается автоматически при сохранении файла)

3) Выберите желаемый файл, при этом вы автоматически вернетесь

окно воспроизведения.

Внимание! Двойное нажатие на экран просмотра запускает полно­экранный режим воспроизведения, причем повторное двойное нажатие
вернет проигрыватель в нормальный режим.

– Мультимедийный плеер позволяет просматривать видео файлы
форматов MPEG, MPG, ASF, WMV, AVI.

4.2.2 Прослушивание аудио

Нажмите на кнопку « Музыка» чтобы выбрать файл и запустить при
ложение воспроизведения аудио файлов:

После выбора файла запустится приложение:

A

J

H

B

C E

F

A

Возврат в меню Медиа

B

Выход из медиаплеера с сохранением

G

I

D

режима воспроизведения

C

Регулятор громкости

D

Список файлов/выбор файла

E

Следующий

F

Предыдущий

-

22

instruction_TN-521HDDVR.indd Spread 15 of 18 - Pages(22, 15)instruction_TN-521HDDVR.indd Spread 15 of 18 - Pages(22, 15) 01.12.2011 12:26:2801.12.2011 12:26:28

15

G

Пауза/Воспроизведение

H

Маркер позиции воспроизведения файла

I

Стоп

J

Режим воспроизведения (одиночный/последовательный/слу-

чайный/циклический) файлов находящихся в выбранном директории

4.2.3 Просмотр изображений

Нажмите на кнопку « Фото», чтобы получить список графических

файлов:

2) После выбора файла двойным нажатием появится панель про-

смотра:

4.5.2 Преобразование величин

A

B

Доступны меры длины, веса, объема, площади.

4.6 Использование встроенной камеры

Нажмите кнопку включения камеры или выберите пункт меню «Ка­мера» для начала работы со встроенной камерой

CE D GF

A

Выход

B

Возврат к выбору файла

C

Режим слайд-просмотра

D

Повернуть

E

Масштаб больше

F

Масштаб меньше

G

Полноэкранный режим

H

Предыдущий файл

I

Следующий файл

16

instruction_TN-521HDDVR.indd Spread 16 of 18 - Pages(16, 21)instruction_TN-521HDDVR.indd Spread 16 of 18 - Pages(16, 21) 01.12.2011 12:26:2801.12.2011 12:26:28

H I

A

Фоновый режим (Режим регистратора – запись продолжается

в фоновом режиме)

B

Выход (запись прекращается)

C

Режим камеры (Фото/Видео)

A

B

C

D

E

F

G

21

4.4 Игры

Нажмите «Игры» для вызова списка доступных игр, нажмите икон-

ку для запуска :

4.3 Чтение электронных книг

Нажмите «Книги», чтобы выбрать файл и открыть программу чте­ния книг:

4.5 Утилиты

4.5.1 Калькулятор

A

H BC ED

A

Выход

B

Список закладок

C

Создать закладку

D

Выбор оформления

E

Листать вниз

F

Листать вверх

G

Выбор файла

H

Выбор шрифтов

F

При установке шрифтов и оформления вы можете установить свои
параметры:

G

20

instruction_TN-521HDDVR.indd Spread 17 of 18 - Pages(20, 17)instruction_TN-521HDDVR.indd Spread 17 of 18 - Pages(20, 17) 01.12.2011 12:26:2901.12.2011 12:26:29

17

Шрифты:

Оформление:

Закладки созданы для быстрого доступа к информации:

Для того чтобы создать закладку выделите текст и нажмите, при

этом закладка будет доступна в списке:

При этом закладка появится в списке доступных:

A

A

Возврат в меню Медиа

B

Удалить закладку

C

Перейти в текст

C

B

Нажмите на выбранную закладку, чтобы перейти в режим чтения.

Двойное нажатие на экран запускает полноэкранный режим чте­ния, при этом листание страниц осуществляется нажатием на верхнюю
и нижнюю части экрана. Для выхода из полноэкранного режима еще раз
дважды нажмите на экран.

18

instruction_TN-521HDDVR.indd Spread 18 of 18 - Pages(18, 19)instruction_TN-521HDDVR.indd Spread 18 of 18 - Pages(18, 19) 01.12.2011 12:26:2901.12.2011 12:26:29

19
