Texet TN-400 User manual
Руководство
по эксплуатации
Содержание
Общая информация ............................................................................3
Указания по эксплуатации ...................................................................4
Комплектность .....................................................................................5
Введение ............................................................................................6
1 Краткое описание ............................................................................6
2 Аксессуары и их использование .....................................................7
2.1 Зарядка от адаптера питания ...................................................7
2.2 Зарядка от автомобильного адаптера .....................................7
2.3 Работа от встроенного аккумулятора .......................................7
2.4 Установка автомобильного держателя ....................................7
2.5 Подключение по USB кабелю ...................................................8
2.6 Установка карты MicroSD. .........................................................8
Основные функции ..............................................................................9
1 Включение/Выключение/Перезагрузка ...........................................9
1.1 Включение ..................................................................................9
1.2 Выключение ...............................................................................9
1.3 Перезагрузка (Reset) .................................................................9
1.4 Первый запуск GPS
приемника ................................................9
2 Основное Меню ...............................................................................10
2.1 Навигация ...................................................................................11
2.2.1 Просмотр видео ................................................................11
2.2.2 Прослушивание аудио ......................................................13
2.2.3 Просмотр изображений ....................................................15

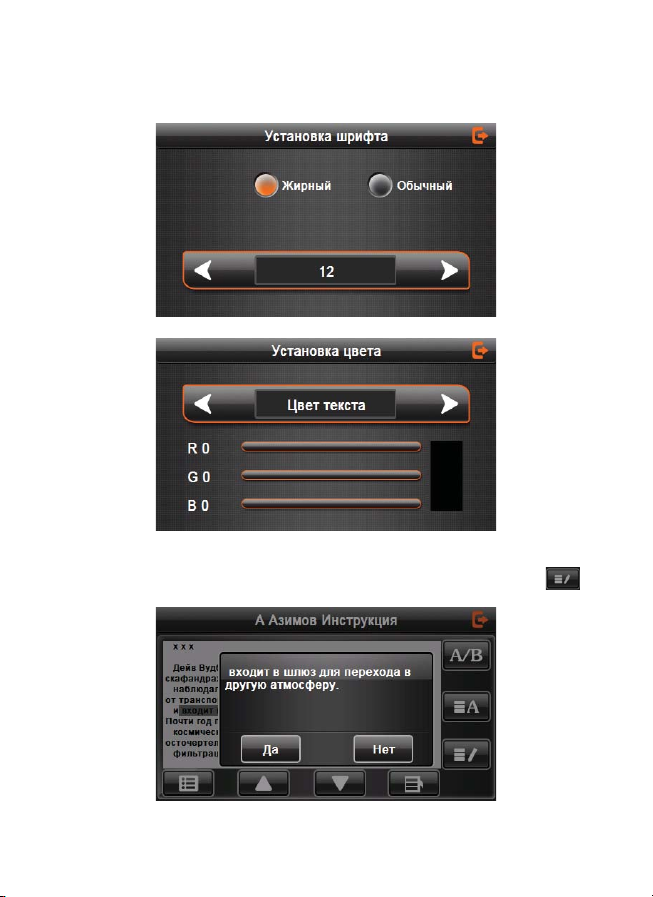

2.3 Чтение электронных книг ..........................................................16
2.4 Игры ............................................................................................18

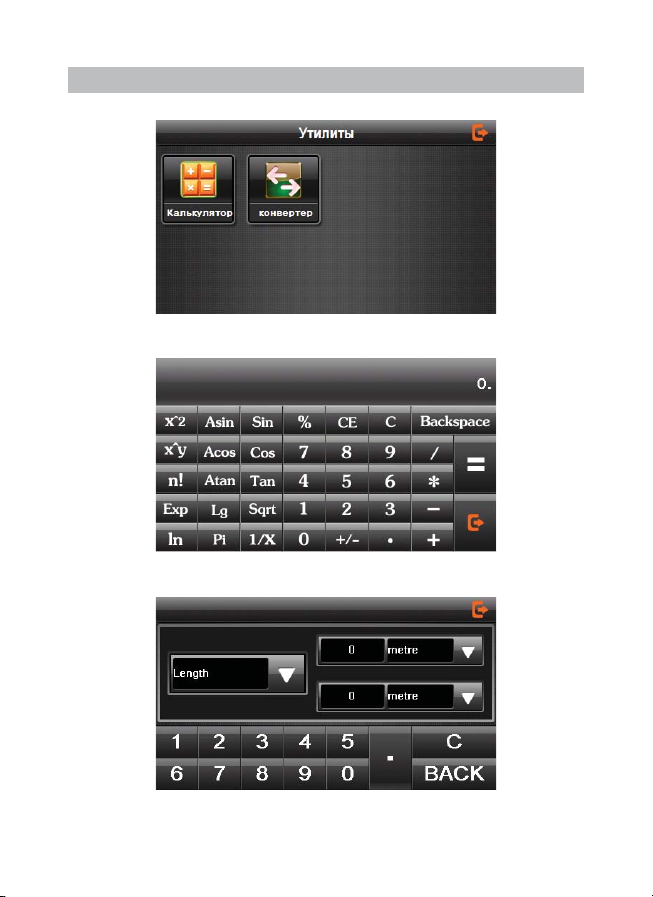

2.5 Утилиты ......................................................................................19
2.5.1 Калькулятор ....................................................................... 19
2.5.2 Преобразование величин (конвертер) ............................19

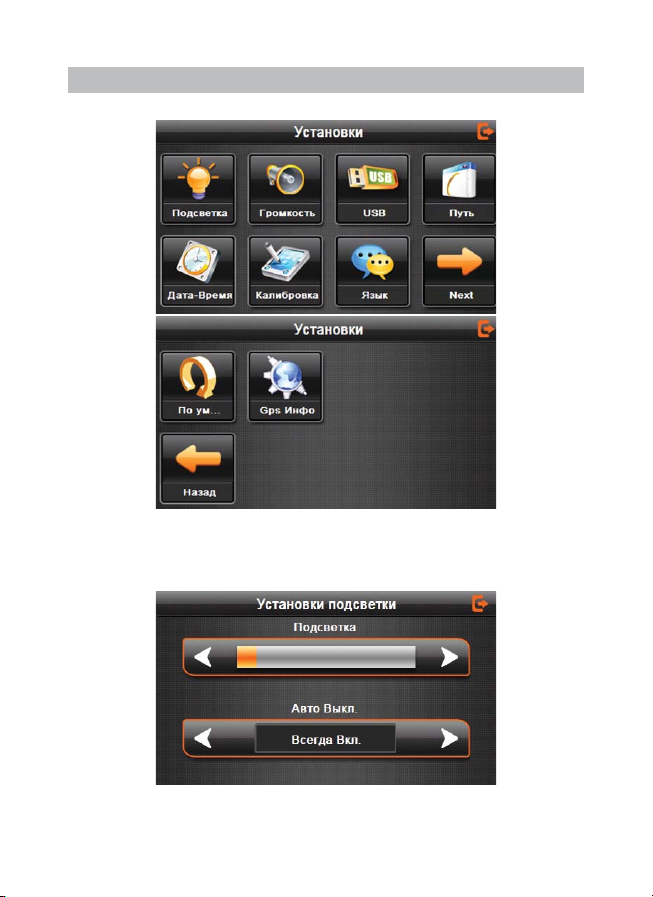

2.6 Настройка системы ....................................................................20
2.6.1 Настройка подсветки дисплея .........................................20
2.6.2 Настройка громкости ........................................................ 21
2.6.3 Просмотр системной информации .................................21
2.6.4 Установка пути запуска навигационной программы .....22
2.6.5 Установка даты и времени. .............................................22
2.6.6 Калибровка экрана ...........................................................23
1

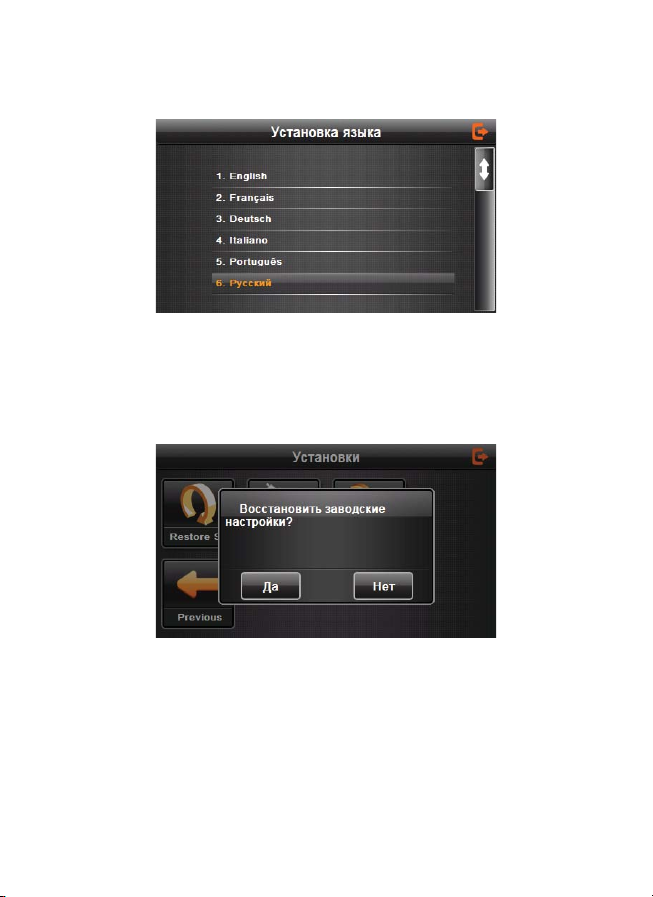

2.6.7 Выбор языка интерфейса ...............................................24
2.6.8 Сброс настроек к заводским установкам .......................24
2.6.9 GPS инфо .........................................................................24
2.6.10 Установка режима доступа USB .....................................25
Спецификация .....................................................................................26
2
Общая информация
Благодарим за то, что Вы выбрали навигатор TEXET TN-400.
Прежде чем начать эксплуатацию устройства, внимательно прочтите данное руководство, чтобы воспользоваться всеми возможностями навигатора и продлить срок его службы. Сохраните это руководство, чтобы обратиться к нему, если в будущем возникнет такая
необходимость.
TEXET TN-400 – это современное мобильное устройство, отличающееся компактным и
и построенное на:
– чипсете MTK 468 МГц;
– операционной системе Windows CE.5.0;
– встроенном GPS (Global Positioning System) приемнике с внутренней антенной;
TEXET TN-400 – это автомобильный GPS-навигатор с возмож-
ностью прокладки маршрута до места назначения с учетом различных параметров таких как: самый короткий маршрут, объезд определенных участков дороги, движение через промежуточные точки и т.п.
Прокладка маршрута производится с учетом установленных знаков
и дорожной разметки по всему маршруту. Голосовое сопровождение
со множеством подсказок на русском языке поможет Вам заблаговременно подготовиться к ближайшему маневру и чувствовать себя уверено и комфортно в любой дорожной ситуации.
В качестве дополнительных функций Вы получаете возможность:
– просматривать фотографии,
– прослушивать музыкальные файлы и аудиокниги,
– просматривать видеофайлы в различных форматах;
– чтения электронных книг.
В навигаторе используется внутренняя флеш память объемом
2Гб, также Вы можете использовать карты MicroSD (microSD HC) ем-
костью до 16 Гб, на которых Вы можете размещать Ваши файлы и дополнительную информацию.
стильным дизайном, большим 4,3” экраном
3
Указания по эксплуатации
Нижеследующие указания по эксплуатации предназначены для
того, чтобы помочь Вам правильно использовать навигатор и сохранять его в рабочем состоянии. Внимательно прочитайте этот раздел
и строго следуйте приведенным в нем инструкциям.
• Навигатор следует держать вдали от зон воздействия экстре-
мальных изменений температуры (рабочий температурный режим
-10. С - +60. С), влаги и статического электричества.
• Не роняйте навигатор на твердую поверхность, не вставляйте в
него посторонние предметы, не кладите на него тяжелые предметы и
не допускайте контакта устройства с активными химическими веществами.
• Берегите экран от повреждений и царапин
• Избегайте попадания навигатора в зоны воздействия излучаю-
щих тепло устройств; не помещайте его в
среду.
• GPS (Global Positioning System - глобальная система позиционирования) NAVSTAR ® разработана и контролируется правительством США, которое может вносить любые изменения в работу системы. Так , например, во время боевых действий в Ираке, гражданский сектор GPS был отключён. Производитель не несет ответственности за любые изменения и погрешности при навигации, которые
возникают из-за контроля и изменения в системе GPS.
• Устройство предназначено только для навигации, допускает
погрешность определения местоположения, но не предназначено
для сбора информации и точного измерения направлений, дистанций и профессиональной топографической привязки.
• Сигналы от спутников GPS не могут проходить через плотные
экранирующие материалы, а так же, прием может быть затруднен через стекло с металлизированной тонировочной пленкой. При нахождении в туннеле или здании определение местоположения невозможно.
• Для определения местоположения необходим прием сигнала
как минимум от 4 спутников GPS. На качество приема сигнала влияют различные факторы, в т.ч. плохая погода, помехи от других приборов или окружающая обстановка – высокие здания, деревья, мосты и
т.д.
пыльную или задымленную
4
• Уходя, не оставляйте навигатор на консоли машины или под
воздействием прямого солнечного света, так как перегрев может повредить аккумулятор или повлиять на работоспособность устройства.
• Для Вашей собственной безопасности, избегайте управления
навигатором во время вождения. Так же не устанавливайте устройства в местах, которые могут затруднить обзор водителю
• Не
разбирайте и не ремонтируйте навигатор самостоятельно.
• Используйте только оригинальные зарядные устройства.
• Делайте копии файлов, хранящихся в памяти навигатора, по-
скольку наша компания не несет ответственности за любые потери
таких данных.
• Использование файлов в форматах WMA и МР3 без предварительного разрешения правообладателей является нарушением или
посягательством на их права интеллектуальной
• В целях охраны окружающей среды просим Вас утилизировать
упаковочные материалы, батареи и непригодные электронные продукты отдельно.
собственности.
Комплектность
GPS навигатор (PND) 1 шт.
Стилус 1 шт.(опция)
Автомобильный адаптер питания 1 шт.
Кабель USB 1 шт.
Автомобильный держатель 1 шт.
Руководство по эксплуатации 1 экз.
Руководство по навигационному ПО 1 экз.(опция)
Гарантийный талон 1 экз.
5
Введение
1 Краткое описание
1
4
5
6
7
2 3
8
Кнопка включения. Используется для включения
1
и выключения устройства
Динамик. Используется для воспроизведения аудио
2
информации
Кнопка перезагрузки (Reset). Используется для
3
аппаратной перезагрузки устройства
Светодиодный индикатор. Красный цвет означает
4
режим заряда аккумулятора. Когда аккумулятор полностью
заряжен, индикатор светится зеленым цветом.
Разъем наушников. Используется для подключения
5
наушников.
Слот карты памяти MicroSD (T—FLASH). Используется
6
для установки карты памяти MicroSD (T—FLASH).
Не извлекайте карту во время работы устройства
во избежание потери данных. Если Вы извлекли карту
во время работы устройства, произведите перезагрузку.
Порт USB. Используется а) Для подключения к компьютеру
7
посредством кабеля USB; б) Для зарядки аккумулятора.
Стилус. Используется для удобства управления
8
сенсорным экраном
6
2 Аксессуары и их использование
2.1 Зарядка от адаптера питания
Устройство может поставляться как с адаптером питания, так и без него.
Для первого заряда аккумулятора, пожалуйста, используйте
адаптер питания, обеспечивающий следующие выходные характеристики – 5В/DC, 2А (Рекомендуется использовать адаптер Texet
TESA5). Зарядите аккумулятор полностью, чтобы обеспечить его
максимальный срок службы.
1. Подключите адаптер к порту USB на боковой стороне устройства.
2. Вставьте адаптер в
3. Индикатор заряда будет светиться красным, при достижении
полного заряда аккумулятора цвет сменится на зеленый.
розетку.
2.2 Зарядка от автомобильного адаптера
1. Подключите автомобильный адаптер* в порт USB на боковой панели.
2. Подключите адаптер в
гнездо прикуривателя.
3. Для предотвращения возможного повреждения адаптера,
подключение следует производить после включения зажигания автомобиля.
2.3 Работа от встроенного аккумулятора
При отключении внешнего адаптера (сетевого или автомобильного), устройство работает от встроенного Li-pol аккумулятора. Значок в верхнем правом углу экрана показывает текущий уровень
заряда аккумулятора.
2.4 Установка автомобильного держателя
1. Снимите защитную пленку с присоски. Далее, поместите держатель в удобном для Вас месте на лобовом (или боковом) стекле. Следите, чтобы в месте контакта присоски стекло было чистое. Поверните
*Дизайн адаптера прилагаемого в комплекте может отличаться от пред-
ставленного на рисунке
7
рычаг фиксатора по часовой стрелке до упора. При выборе места установки не перекрывайте обзор водителю. Если стекло покрыто металлизированной отражающей пленкой, то может понадобиться подключение
внешней приемной антенны GPS, поскольку прием на внутреннюю антенну будет затруднен из-за отраженного сигнала.
2. Установите монтажную рамку на держатель, далее вставьте
устройство в рамку.
3. Для отсоединения держателя от стекла, поверните рычаг фиксации против часовой стрелки до упора и потяните за ушко присоски, чтобы обеспечить приток воздуха в присоску. Отсоедините дер-
жатель от стекла.
Установите
монтажную рамку
Поверните рычаг для
фиксации присоски на стекле
Используйте
регулировочные винты
для настройки
положения устройства
Внимание! Конструкция регулировки кронштейна может отли-
чаться от указанного на рисунке.
2.5 Подключение по USB кабелю
USB кабель служит для подключения навигатора к компьютеру. При
соединении навигатор может работать в режиме Microsoft ActiveSync®,
либо как USB накопитель. Вы можете выбрать соответствующий режим подключения в настройках системы см. п.2.6.10.
2.6 Установка карты MicroSD
Вставьте карту в навигатор, соблюдая направление установки и
не прилагая чрезмерных усилий; Карта должна зафиксироваться внутри. Для извлечения, выключите устройство, нажмите на карту
8
