MERCI D’AVOIR VOTE TEXECOM

MERCI D’AVOIR VOTE TEXECOMMERCI D’AVOIR VOTE TEXECOM

MANUEL D’INSTALLATION

Centrales d’Alarme avec Transmetteur

Intégré

Page 2

Table des matières Premier 412 & 816 Manuel d’Installation

Table des matières

Vue d’ensemble du Système.............................. 4

Architecture du Système .................................................4

Centrale d’Alarme ............................................................5

Claviers Déportés.............................................................5

Modules d’Extension de Zones ....................................... 6

Module PC-Com ...............................................................6

2. Installation.................................................... 7

Procédure d’Installation...................................................7

Centrale d’Alarme ............................................................7

Montage ....................................................................................... 7

Câbler la Centrale d’Alarme......................................................... 7

Circuit Imprimé (PCB) de la Centrale d’Alarme..............8

Connecter des modules au BUS de données.................9

Câbler le BUS............................................................................... 9

Distances des Câbles .................................................................. 9

Eviter les Chutes de Tension ..................................................... 10

Installer une Alimentation Secondaire ....................................... 10

Installation des Claviers Déportés................................11

Schéma de montage des claviers ............................................. 11

Connexions du Clavier Déporté................................................. 11

Adressage du Clavier Déporté................................................... 11

Zones du Clavier ........................................................................ 11

Sortie du Clavier......................................................................... 11

Sortie Haut-Parleur du clavier (LCDL seulement) ..................... 12

Rétro-éclairage ajustable ...........................................................12

Autoprotection du clavier........................................................... 12

Module d’Extension de Zone.........................................12

Schéma du Module d’Extension Déporté.................................. 12

Module d’Extension de Zones Déporté..................................... 12

Câblage du Module d’Extension................................................ 12

Sorties du Module d’Extension de Zone ................................... 12

Connexion Haut-Parleur du Module d’Extension.................................. 12

Module d’Extension de Zone Embrochable..................13

Schéma du Module d’Extension................................................ 13

Zones du Module d’Extension Embrochable ............................13

Installation du Module d’Extension Embrochable..................... 13

Câblage des Zones ........................................................14

Normalement Fermé .................................................................. 14

Normalement Ouvert.................................................................. 14

1 Résistance - NF & NO (Intrusion) ........................................... 15

1 Résistance - NO (Incendie)..................................................... 15

1 Résistance - NF....................................................................... 16

1 Résistance - NF Autoprotection .............................................. 16

1 Résistance – NO Autoprotection............................................. 16

2 Résistances ............................................................................. 16

Doublage de Zone ..................................................................... 16

Double Pôle................................................................................ 17

2-Détecteurs de Fumée 2 Fils........................................ 17

Connexions Sirène/Haut-Parleurs.................................17

Fonctionnement Haut-Parleurs.................................................. 17

Fonctionnement Sirène.............................................................. 18

Supervision Sirène ..................................................................... 18

Connexion de la Ligne Téléphonique ...........................18

Sorties centrale 1 à 8 .....................................................18

Câblage des Sorties................................................................... 18

Supervision des Sorties .............................................................18

3. Mise en Entretien & Dépannage ..............19

Mise en Entretien ...........................................................19

Dépannage .....................................................................19

Panne d'alimentation.................................................................. 19

Claviers Déportés....................................................................... 19

Module d’Extension ................................................................... 20

Zones ......................................................................................... 20

Défauts techniques .................................................................... 20

Transmetteur .............................................................................. 20

Fonctionnement ......................................................................... 21

4. Programmation de la Centrale d’Alarme 22

Introduction ....................................................................22

Paramètres Usine........................................................................22

Voir les Données Numériques (Clavier LED) ............................22

Programmation du texte (LCD seulement)................................22

Menus de Programmation..............................................23

Programmation des Zones.............................................24

Toutes Options de zone  ........................................25

Type de zones ........................................................25

Câblage de Zone .......................................................26

Attributs 1 de Zone  .................................................26

Attributs 2 de Zone ) .................................................27

Attributs 3 de Zone  .................................................27

Partitions & Groupes d'Ejections de zones  28

Libellé de Zone (LCD Seulement)  ..................28

Programmation des Partitions......................................29

Temporisation de Sortie des Partitions ..........30

Temporisation d’Entrée 1 des Partitions .......30

Temporisation d’Entrée 2 du Partition  ..........30

Retard de Transmission des Partition ..............................30

Retard Sirène des Partitions ) ....................................30

Durée Sirène des Partitions  ....................................30

Options des Partitions ............................................30

Armement/Désarmement Auto des Partitions  31

Programmation Système................................................32

Temporisations du Système ................................34

Compteur/Niveaux Sonore du Système  ........34

Horaires de Contrôle  ..............................................34

Options 1 du Système  ............................................35

Options 2 du Système ) ............................................35

Options 3 du Système  ............................................35

Supervisions ..............................................................36

Entrée Auxiliaire ......................................................36

Options Diverses 1 ..................................................37

Options Diverses 2 ..................................................37

Programmation des claviers..........................................38

Options 1 des Claviers ) ..........................................39

Options 2 des Claviers ) ..........................................39

Options 3 des Claviers ) ..........................................39

Options 4 des Claviers ) ..........................................40

Programmation des Modules d’Extension ....................41

Partitions du Module d’Extension  ...................41

Tonalités du Module d’Extension ....................41

Niveau du Volume du Module d’Extension  ....41

Programmation des Sorties ...........................................42

Sorties de la Centrale  .............................................44

Canaux du Protocole Fast  ....................................44

Sorties du Module d’Extension .........................44

Sorties des Clavier  ..................................................44

Modes et Types de Sortie...........................................................44

Attributs des Sorties....................................................................47

Programmation du Transmetteur...................................48

Options de Transmission ......................................50

Destinataire 1 ........................................................51

Numéros de Téléphone -..................................51

Numéro de Compte - .........................................51

Protocole -.............................................................51

Nombre de Tentatives d’Appel -..................52

Partitions Sélectionnées -) ................................52

Evénements Transmis - ....................................52

Options du Protocole Pulsé - .........................52

Canaux Transmis en Protocole Fast -......53

Options des Protocoles - ..................................53

Destinataire 2 ........................................................54

Restaurations en Protocole Fast ........................54

Ouvertures/Fermetures en Protocole Fast )...54 Numéro d'Annulation de l'Attente d'Appel .54

Contrôle de la Programmation de la transmission.....................55

Programmation du Téléchargement..............................56

Téléchargement ........................................................57

Options de Téléchargement -.........................57

Numéro de Tel du PC de Téléchargement -............57

Code de Sécurité de Téléchargement - ...........57

2 INS213

Page 3

Premier 412 & 816 Manuel d’Installation Table des matières

Nombre de Tentatives d’Appel - .................57

Nombre de Sonneries -).....................................57

Programmation des Codes de Report...........................58

Codes d'Alarmes et Fins d'Alarmes  ................59

Codes d'Ejections et Fins d'Ejections .............59

Autres Codes  .......................................................59

Codes Contact ID et SIA.............................................................59

Programmation des Utilisateurs....................................60

Codes Utilisateurs  ................................................... 61

Options 1 de l'Utilisateur  .....................................61

Options 2 de l'Utilisateur  .....................................61

Options 3 de l'Utilisateur  .....................................62

Libellé Utilisateur (LCD Seulement) )............. 62

Tests et Outils Système .................................................63

Test de Zone ..............................................................64

Test Système ..............................................................64

Test de Transmission Manuel  ............................64

Autoriser l’Accès à la Programmation  ..........64

Appel Téléchargement ) ..........................................64

Programmation de l’Heure  ..................................64

Programmation de la Date ...................................64

Programmation Bannière (LCD seulement) 64

Impression de l'Historique ...................................64

Vue d’ensemble du système

Installation

Présentation de la Centrale

Installation des claviers et cartes d’Extension

Raccordement des Zones

Sirènes, Transmetteur et sorties programmables

Mise en Service & Dépannage

5. Utilisation du Système d’Alarme ............. 65

Introduction ....................................................................65

Codes d’Accès............................................................................65

Armer & Désarmer le Système d’Alarme.......................65

Vérifier si le Système est prêt pour Armement...........................65

Armement Total ..........................................................................65

Armement Partiel ........................................................................65

Annuler la Procédure d’Armement.............................................66

Désarmer durant l’Entrée ...........................................................66

Désarmer hors du temps d’Entrée .............................................66

Désarmer après une Alarme.......................................................66

Armement Partiel Automatique...................................................66

Passer de Partiel Temporisé à Partiel Immédiat..................................66

Armer et Désarmer des Partitions.................................67

Armement Total des Partitions ...................................................67

Armement Partiel des Partitions .................................................67

Désarmer les Partitions...............................................................67

Changer de Partition...................................................................68

Ejection de Zones...........................................................68

Ejection Manuelle de Zones .......................................................68

Annuler l'Ejection de Zones........................................................68

Ejection de Groupe de Zones ....................................................68

Ejection rapide et armement ......................................................69

Réarmement du système ...............................................69

Mémoire d’Alarme ..........................................................69

Défauts............................................................................70

Acquitter un nouveau défaut ......................................................70

Visualisation des Défauts............................................................70

Réarmement par Code...................................................71

Activer et désactiver le carillon .....................................71

Changer le Code Utilisateur...........................................71

Visualisation de l'Historique (LCD seulement)...........................71

Interrompre la Transmission..........................................71

Programmation de la Centrale d’Alarme

Programmation des Zones

Programmation des Partitions

Programmation Système

Programmation des Claviers

Programmation des Modules d’Extension

Programmation des Sorties

Programmmation du Transmetteur

Programmation du Téléchargement

Programmation des Codes de Report

6. Caractéristiques ........................................72

Centrale d’Alarme...........................................................72

Claviers Déportés...........................................................72

Module d’Extension Déporté .........................................73

Module d’Extension Embrochable.................................73

Normes Européennes ....................................................74

EN 50131-1/6 ..............................................................................74

Garantie ..........................................................................74

Notes de Sécurité...........................................................74

7. Guide de Référence Rapide .....................75

Programmation des Utilisateurs

Tests et Outils Système

Utilisation du Système d'Alarme

Caractéristiques

Guide de Référence Rapide

INS213 3

Page 4

Vue d'Ensemble du Système Premier 412 & 816 Manuel d’Installation

1. Vue d’ensemble du Système

Architecture du Système

6 Claviers déportés (max)

2 Zones EOL

6 sorties

programmables 100mA

2 sorties

programmables1A

Sirène

Entrée Auxiliaire

Entrée Zone EOL I

Premier 816 = 8

= 4Premier 412

Premier 412/816

Module d’extension

Module Sirène Premier

PC et pour

PC-Com

téléchargement local

PC-Com

Premier 8XE

Locale

Transmetteur Intégré modem

Com1

Data Bus

123

456

7890

Premier RKP4/8/16

Clavier déporté

2 Zones EOL

Premier 816

12:55.22 21/11

Ejecter

abc

ghi

jkl

pqrs

tuv

Premier LCD

Clavier déporté

def

mno

wxyz

Non

Oui

87654321

1 Sortie (100mA)

Entretien

Ejecter

Carillon

Partiel

Groupe

Alim.

Armé

Prêt

RAZ

programmables 100mA

Alarme

Entretien

ghi

pqrs

Oui

Premier RKP16 Plus

11 121314

Ejecter

Incendie

abc

def

mno

jkl

tuv

wxyz

Non

Clavier déporté

2 Zones EOL

Premier 816

12:55.22 21/11

Ejecter

abc

ghi

jkl

pqrs

tuv

Premier LCDL

Clavier déporté

def

mno

wxyz

Non

Oui

2 sorties

Haut-parleur

Armé

Prêt

Partiel

Immédiat

Ejecter

RAZ

Carillon

Partiel

Groupe

1 Sortie (100mA)

Alim.

Armé

Prêt

Entretien

Ejecter

RAZ

Carillon

Partiel

Groupe

8 Entrées de Zone EOL

Premier 8X Module

d’extension déporté

Haut-parleur

PC and Modem pour

téléchargement déporté

Modem

Centre de

télésurveillance

4 INS213

Page 5

Premier 412 & 816 Manuel d'installation Vue d'Ensemble du Système

Centrale d’Alarme

Les centrales d’Alarme Premier 412 et 816 avec Transmetteur Digital Multi-protocoles sont deux centrales d’Alarme de sécurité hautement sophistiquées. Ces centrales d’Alarme possèdent les caractéristiques suivantes:

• 4 zones totalement programmables (Premier 412)

• 8 zones totalement programmables (Premier 816)

• 2 Partitions (Premier 412)

• 4 Partitions (Premier 816)

• Le système peut être extensible en utilisant soit le

module d’extension de zones déporté Premier 8X, soit le module d’extension de zones embrochable Premier 8XE

• 16 codes d’accès programmables (Premier 412)

• 32 codes d’accès totalement programmables (Premier

816)

• Sortie sirène supervisée

• 2 sorties programmables supervisées fort courant (1A)

• 6 sorties programmables faible courant (100mA)

• Bornier pour téléchargement/imprimante

• 750 Evènements en mémoire

Premier RKP16

Le clavier déporté Premier RKP16 a 16 témoins indiquant l’état des zones et est conçu pour être utilisé avec les centrales d’alarme Premier 412 et 816 avec extension de zones.

• Deux niveaux de rétro-éclairage, dimensions normales, s’éclairent 8 secondes après appui sur une touche

• Leds d’indication d’état : “Alarme”, “Entretien”, “Armé” et “Prêt”

Premier RKP16 Plus

Le clavier déporté Premier RKP16 a 16 témoins indiquant l’état des zones et est conçu pour être utilisé avec les centrales d’alarme Premier 412 et 816 avec extension de zones.

• 2 zones programmables avec résistances de fin de ligne

• Connexion 4 fils pour le BUS

• Buzzer intégré

• Rétro-éclairage entièrement réglable, normal, faible ou

éteint, changement de l’éclairage dès l’utilisation d’une touche et pendant le temps d'entrée.

• Leds d’indication d’état : “Alarme”, “Entretien”, “Armé”, “Prêt”, “Incendie”, “Ejecter”, “Immédiat” et “Partiel”

Claviers Déportés

Les centrales Premier 412 et 816 acceptent jusqu’à 6 claviers déportés maximum. Tous les claviers déportés nécessitent une connexion par BUS 4 conducteurs et ont un buzzer incorporé. Les modèles suivants sont disponibles :

Premier RKP4

Le clavier déporté Premier RKP4 a 4 témoins indiquant l’état des zones et est conçu pour être utilisé avec les centrales d’alarme Premier 412.

• Deux niveaux de rétro-éclairage, dimensions normales, s’éclairent 8 secondes après appui sur une touche

• Leds d’indication d’état : “Alarme”, “Entretien”, “Armé”

et “Prêt”

Premier RKP8

Le clavier déporté Premier RKP4 a 8 témoins indiquant l’état des zones et est conçu pour être utilisé avec les centrales d’alarme Premier 412 et 816.

• Deux niveaux de rétro-éclairage, dimensions normales, s’éclairent 8 secondes après appui sur une touche

• Leds d’indication d’état : “Alarme”, “Entretien”, “Armé”

et “Prêt”

Premier LCDL

Le clavier déporté Premier LCDL a un large afficheur à cristaux liquides rétro-éclairé de 32 caractères. Il peut être utilisé avec les centrales d’alarme 412 & 816.

• 2 zones programmables avec résistances de fin de ligne

• 1 sortie programmable à courant faible (100mA)

• Rétro-éclairage entièrement réglable, normal, faible ou

éteint, changement de l’éclairage dès l’utilisation d’une touche et pendant le temps d'entrée.

• Leds d’indication d’état : “Alim.”(Alimentation), “Armé”, “Prêt”, “Entretien” et “Ejecter”

• Sortie haut-parleur

Premier LCD

Le clavier déporté Premier LCD a un afficheur à cristaux liquides standard rétro-éclairé de 32 caractères. Il peut être utilisé avec les centrales d’alarme 412 & 816.

• 2 zones programmables avec résistances de fin de ligne

• 1 sortie programmable à courant faible (100mA)

• rétro-éclairage entièrement réglable, normal, faible ou

éteint, changement de l’éclairage dès l’utilisation d’une touche et pendant le temps d'entrée.

• Leds d’indications d’états : “Alim.”(Alimentation), “Armé”, “Prêt”, “Entretien” et “Ejecter”

INS213 5

Page 6

Vue d'Ensemble du Système Premier 412 & 816 Manuel d'installation

Modules d’Extension de Zones

Chaque système peut être extensible en utilisant l'un des modules d’extension de zones suivants :

Premier 8X Module d’Extension de Zone Déporté

Ce module est fourni dans son propre boîtier et se connecte au BUS de la centrale d’alarme afin de fournir une extension déportée du système. Ce module permet les avantages suivants :

• 8 zones programmables avec résistances de fin de ligne

• 2 sorties programmables faible courant (100mA)

• Sortie haut-parleur avec contrôle électronique de

volume.

Premier 8XE Module d’Extension de Zone Embrochable

Ce module est fourni sous forme de carte électronique (PCB) et s'embroche simplement sur la carte mère de la centrale. Ce module fourni 8 zones programmables avec résistances de fin de ligne.

Module PC-Com

Ce module se connecte aux centrales d’alarme Premier 412 ou Premier 816 afin de fournir une interface RS232 qui peut être utilisée pour permettre :

• La connexion à une imprimante série afin d’imprimer l’historique des événements.

• Le téléchargement du système via le logiciel Wintex et un PC.

6 INS213

Page 7

Premier 412 & 816 Manuel d'installation Installation





2. Installation

Procédure d’Installation

Avant d’entreprendre l’installation du système d’alarme, lisez totalement ce chapitre. Après avoir acquis une compréhension globale des procédures d’installation, suivez soigneusement chaque étape.

1: Schéma de Montage

Faites un schéma rapide des lieux afin d’obtenir une idée de l’emplacement des appareils de détection, claviers et autres modules.

2: Installer la Centrale

La centrale d’alarme doit être installée dans un endroit sec, à proximité d’une source d’alimentation 220V et d’une ligne téléphonique.

Vous devez finir tout le câblage avant de connecter la



batterie ou de la raccorder à l’alimentation 220V.

3: Installer les Claviers

Installez et connectez les claviers à la centrale d’alarme.

4: Câbler les Zones

Installez les appareils de détection et connectez les à la centrale d’alarme.

5: Autres Câblages

Complétez tous les autres câblages y compris les sirènes et la connexion de la ligne téléphonique.

6: Alimenter

Une fois les étapes 1 à 5 terminées, raccordez l’alimentation à la centrale d’alarme. Connectez le fil rouge de la batterie à la borne positive et le fil noir à la borne négative. Puis, alimentez.

7: Complétez le livret de Programmation

Un livret intitulé "Programmation et Valeurs par défaut" est livré avec votre centrale. Ce livret vous permet de répertorier toutes les données de programmation et une liste des valeurs par défaut du programme. Il est recommandé de le compléter avant de commencer la programmation.

8: Programmer le Système

Programmez la centrale d’alarme en utilisant les tableaux de programmation et en suivant les procédures de la Section 3.

9: Tester le Système

Testez intégralement le système afin de vous assurer que toutes les caractéristiques et fonctions sont opérationnelles.

Centrale d’Alarme

Montage

Installez la centrale d’alarme sur un mur plat et vertical en utilisant au moins 3 vis appropriées. Le boîtier arrière a été conçu avec un trou central spécial afin que le montage soit possible sans avoir à retirer le circuit imprimé (PCB).

Le trou en bas à droite est conçu pour permettre un positionnement facile de la centrale. Si le Circuit Imprimé doit être enlevé, tirez avec précaution les deux clips de maintien, soulevez le circuit imprimé et faites le glissez vers le bas. Pour remettre le circuit, procédez inversement.

Il est essentiel de s’assurer qu'aucun trou de fixation ou d’entrée de câbles n’est accessible après l’installation.

Le câble d'alimentation secteur doit être attaché à l'un des points d’attache prévu (ex : avec un serre câble).

Câbler la Centrale d’Alarme

ATTENTION: L’ELECTRICITE PEUT TUER

AVANT de connecter la Centrale d’Alarme

TOUJOURS déconnecter l'alimentation au tableau

électrique.

Connectez SEULEMENT l’alimentation aux bornes d’alimentation principale, JAMAIS aux bornes d’alimentation du circuit imprimé.

L’installation du système DOIT être effectuée en accord avec les standards nationaux de sécurité, par exemple EN60950 : 1992.

TOUJOURS se référer aux Règles Nationales de câblage lors de l’installation.

Un dispositif de déconnexion approprié (ex : fusible, coupe circuit) et facile d’accès DOIT être installé.

Le dispositif (fusible) NE DOIT PAS être raccordé avec un câble souple.

Lorsque l’identification du neutre N’EST PAS possible, un dispositif de déconnexion à deux pôles doit être utilisé.

L’alimentation principale du bâtiment doit incorporer une protection de secours appropriée au court-circuit (ex : un fusible ou coupe circuit) de Haute Capacité d’Interruption (HBC, au moins1500A).

Utilisez des câbles d’alimentation de section adaptée au courant consommé (ex : au moins

0.75mm²).

INS213 7

Page 8

Installation Premier 412 & 816 Manuel d’Installation

Circuit Imprimé (PCB) de la Centrale d’Alarme

T R T1 R1

F2F3F4

Connexion à la Terre



Batt

A.C.

+Batt-

2 3 54 6 7 10

Data

Sirène

Aux

Sirène

Reliez à la terre.

L'absence de fil de Terre peut provoquer le



mauvais fonctionnement du système et annule la garantie Texecom et l’agrément du produit.

Entrée CA



Connectez à un transformateur 16.5V.

Ne PAS connectez l’alimentation Principale





220V aux bornes d’entrée CA.

Connexion Batterie

Une batterie 12V rechargeable doit être connectée aux deux bornes afin de fournir un fonctionnement continu du système en cas de coupure de courant. La sortie batterie est protégée par un fusible F1 (1.6 Amp).

Connexion du BUS de Données



Les bornes du BUS de donnée fournissent les connexions aux claviers déportés et module d’extension de zone déporté Premier 8X. Les bornes + et – fournissent l’alimentation alors que les bornes T et R transmettent et reçoivent les données.

Sortie Sirène



Ces bornes sont utilisées pour commander des hautparleurs ou sirènes. La sortie peut être programmée pour activer une sirène ou des haut-parleurs (voir page 34). La sortie sirène est supervisée, si aucun dispositif n’est installé, installez soit une résistance de 1KΩ entre ces deux bornes soit désactivez la supervision de la sirène, voir page 36.

Aux12

1516 1317

Autoprotection Boitier

Z1 Z3

Z2 Z4

COM

Alimentation Auxiliaire 12V



COM

Z5 Z7

COM

Z6 Z8

COM

Active

Détecteur

Incendie 2

conducteurs

Autoprotection Désactivée

Entrée

112

Charge Valeurs par défaut

Sorties Centrale

34 5 678

Ces bornes fournissent l'alimentation auxiliaire pour les dispositifs qui nécessite une alimentation 12V. La sortie auxiliaire est protégée par un fusible F2 (1 Amp).

Entrées de Zones 1 à 8



Ces bornes permettent la connexion des zones. La centrale

Premier 816 dispose de 8 zones, alors que la centrale Premier 412 dispose de 4. Il existe plusieurs façons de

câbler une zone (voir page 13). Chaque zone est totalement programmable, voir page 24 pour plus d’informations sur la programmation des zones.

Brancher les Détecteurs de Fumée 2 fils



Effectuez le réglage ci-dessous si vous connectez des détecteurs de fumée 2 fils à la sortie 1 de la centrale.

Sortie 1 pour Détecteurs de Fumée 2 fils

Sortie 1 normale

Entrée 1



Cette entrée programmable peut être utilisée pour contrôler des appareils auxiliaires, autoprotection etc…, voir page 36 pour les détails de programmation.

Sorties Centrale 1 à 8



Il s'agit de sorties programmables. Les sorties 1 et 2 sont des sorties supervisées de puissance (1 A). Si les sorties 1 ou 2 ne sont pas utilisées, installez soit une résistance 1KΩ entre la sortie non utilisé et le +12V ou désactivez la supervision de sortie, voir page 36. Les sorties 3 à 8 sont des sorties faible courant (100mA).

Com 1

8 INS213

Page 9

Premier 412 & 816 Manuel d'installation Installation

Port série



Le port série est utilisé pour la connexion à une imprimante ou à un ordinateur (PC) pour un téléchargement local.

Retour aux paramètres usine du programme



Un shunt entre le picot central et l'un des picots externes lors de la mise sous tension de la centrale réinitialisera le programme selon les paramètres usine. Ces picots peuvent également être utilisés pour réinitialiser le code technicien à sa valeur par défaut, voir page 64.

Ne pas laisser de shunt sur ces picots, car la centrale



pourrait accidentellement être déprogrammée.

Désactivation de l'Autoprotection de la centrale



Positionner le shunt comme ci-dessous :

Autoprotection du boîtier désactivé

Connecter des modules au BUS de données

Avant de connecter les claviers déportés ou les modules d’extension, coupez TOUTES les sources d'alimentation de la centrale (secteur et batteries). Ne poursuivez pas si l'alimentation est toujours présente sur la centrale d’alarme.

Connecter les modules en présence d'alimentation



sur la centrale d’alarme, peut abîmer le module ou la centrale d’alarme et rendre la garantie invalide.

Les claviers déportés et les modules d’extension sont tous connectés aux même BUS, situé en bas à gauche de la centrale d’alarme et peuvent être connectés en série, en parallèle ou n’importe laquelle de ces combinaisons.

Câbler le BUS

Autoprotection du boîtier activé

Module d’Extension de zone embrochable



Le module d’extension Premier 8XE embrochable peut être connecté au circuit imprimé principal et fournir 8 zones programmables supplémentaires (voir page 13).

MNV (Mémoire Non Volatile)



Toutes les données du système sont enregistrées dans une mémoire non volatile.

Autoprotection du coffret



Boîtier d’autoprotection pour le coffret de la centrale.

Alimentation



Fixe lorsque le secteur 220V ou la batterie sont présents. Clignote lorsque le transmetteur compose un numéro ou envoie des données.

Fusibles de Protection



Les fusibles suivants sont fournis :

• F1 (1.6 Amp) Fusible Batterie

• F2 (1 Amp) Fusible Alimentation Auxiliaire 12V

• F3 (1 Amp) Fusible Sortie Sirène/Haut-Parleurs

• F4 (1 Amp) Fusible BUS de Données

Connexion Ligne Téléphonique



Connexion de la ligne téléphonique (voir page 18).

Connecteur de Ligne Téléphonique RJ11



Un connecteur RJ11 est fourni afin que la centrale puisse être connectée à la ligne téléphonique par un cordon standard RJ11.

Le BUS est constitué de quatre bornes intégrant l'alimentation et les données. Pour le bon fonctionnement du système, les quatre bornes BUS des modules doivent être connectées aux bornes correspondantes de la centrale ou du module précédant (voir page 10, le détail du câblage). Le tableau ci-dessous montre chaque borne et sa description :

Borne Description

+ Alimentation +12V

- Alimentation 0V

T Transmission de données

R Réception de données

Distances des Câbles

La distance maximum recommandée vers un module lorsque vous utilisez du câble d’alarme standard 6x0.22 est :

• 250m pour chaque branche lorsque vous câblez en parallèle (étoile).

• Lorsque vous câblez en série, la distance maximum dépendra du nombres de modules connectés. Plus vous connectez des modules, et plus la distance jusqu’au dernier module est courte (ceci est du à la chute d'alimentation dans le câble).

Quel que soit le câblage réalisé, assurez-vous que la tension d'alimentation entre les bornes ‘+’ et ‘–’ de chaque module n’est pas inférieure à 10.0V lorsque le système fonctionne sur batterie.

Le tableau ci-dessous indique la longueur maximum d'un câble d'alarme standard 6x0.22 avec un clavier ou un module d’extension connecté et différentes charges :

Configuration Distance Max.

1. clavier + 2 IR (15mA) 250m

2. module d’extension + 2 IR(15mA) 250m

3. module d’extension + 8 IR(15mA) 100m

4. idem N°3 + Haut-parleur 16Ω 30m

INS213 9

Page 10

Installation Premier 412 & 816 Manuel d’Installation

Eviter les Chutes de Tension

Plusieurs moyens permettent d'éviter les chutes de tension :

• Utilisez un câble de plus grande section.

• Doublez les fils d'alimentations – cela nécessitera un

câble 6 ou 8 conducteurs au lieu d'un 4 conducteurs.

• Installez une alimentation secondaire pour alimenter localement le module, prenez soin de relier les 0v.

Clavier Déporté

Bus

Clavier Déporté

Data

Clavier Déporté

Installer une Alimentation Secondaire

Lorsqu’une alimentation secondaire est installée, le négatif 0V de l’alimentation secondaire doit être relié au négatif 0V de la centrale d’alarme. Les positifs +12V de la centrale d’alarme et du module doivent être isolés (voir schéma cidessous).

250 metres

Data

Clavier Déporté

Data

Connexions Bus (250m sans alimentation secondaire).

250 mètres

Clavier Déporté

Data

Centrale d’Alarme

Data Bus

1 Kilometre

Clavier Déporté

Data

Déconnecter +12V

de la centrale d’alarme

Data

Module d’Extension

Vers dispositifs

additionnels

Clavier Déporté

Data

Vers dispositifs

additionnels

Connexions Bus (1Km avec alimentation secondaire).

Alimentation 12V

10 INS213

Page 11

Premier 412 & 816 Manuel d'installation Installation

Mini Dip d'Adressage

Installation des Claviers Déportés

Schéma de montage des claviers



Autoprotection



Buzzer



BUS



Zones Programmables 1 et 2



Sortie Haut-Parleur (Premier LCDL seulement)



Sortie programmable



Connexions du Clavier Déporté

Le clavier déporté est connecté au BUS par le bornier situé en bas à gauche de la platine (Voir pages 8 & 10).

123

Adressage du Clavier Déporté

Chaque clavier déporté doit être configuré avec une adresse

456

790

unique en utilisant les mini DIP montre comment effectuer cet adressage :

Adresse DIP 1 DIP 2 DIP 3 DIP 4

1 On/Off Off Off Off

2OffOn Off Off

Shéma Premier RKP4/8/16

3OffOffOn Non

2431

4 Off Off Off On

5 On Off Off On

6OffOn Off On

Zones du Clavier

Les clavier déportés Premier RKP16 Plus et Premier

. Le tableau ci-dessous



2431

LCD/LCDL ont deux zones programmables (voir le détail de

COM

R T

câblage page 14). Chaque zone est totalement programmable (voir la programmation page 24). Le tableau ci-dessous montre l’adressage des zones en utilisant un clavier Premier RKP16 Plus ou un Premier LCD/LCDL :

Adresse Zone 1 Zone 2

Shéma Premier RKP16 Plus

1 Zone 9 Zone 10

2 Zone 11 Zone 12

3 Zone 13 Zone 14

4 Zone 15 Zone 16

5 Non Disponible Non Disponible

6 Non Disponible Non Disponible

Les zones du clavier déporté n’apparaissent pas sur

2431

O/P

Zone 1

Zone 2

SPK

NETWORK



le système tant qu’elles ne sont pas activées. Voir page 40, pour activer les zones du clavier.

Sortie du Clavier

Les claviers déportés Premier LDC/LCDL ont une sortie programmable qui peut être utilisée pour activer des dispositifs auxiliaires tels que LED, haut-parleurs, relais etc. Le câblage est identique à celui des sorties de la centrale expliqué page 18 (voir page 44 pour plus de détails sur la

Shéma Premier LCD/LCDL

programmation).

INS213 11

Page 12

Installation Premier 412 & 816 Manuel d’Installation

Sortie Haut-Parleur du clavier (LCDL seulement)

Le clavier Premier LCDL a une sortie qui peut être utilisée pour commander un haut-parleurs 8Ω ou deux 16Ω (voir page 17 les détails de câblage).

Le volume du haut-parleur est également entièrement



ajustable (voir page34).

Rétro-éclairage ajustable

Pour régler l’éclairage du clavier, appuyer sur la touche OUI, puis toujours en gardant la touche OUI appuyée, utiliser  pour augmenter ou diminuer l’éclairage jusqu’à atteindre le niveau souhaité, relâchez ensuite les deux touches.

Le rétro-éclairage peut être réglé seulement lorsque le



clavier n’est pas dans un menu.

Autoprotection du clavier

L’autoprotection de chaque clavier peut être désactivée si nécessaire en utilisant l’option du clavier concerné dans le menu des options 4 du clavier (voir page 40).

Module d’Extension de Zone

Le module d’extension de zone Premier 8X fournit 8 zones additionnelles de détection, deux sorties programmables et une sortie haut-parleur.

Schéma du Module d’Extension Déporté

Module d’Extension de Zones Déporté

Le module d’extension de zones déporté Premier 8X a huit zones programmables (voir câblage page 14 ). Chaque zone est également entièrement programmable (voir page 24 pour la programmation).

Le tableau ci-dessous montre l’adressage des zones lorsque le module est installé :

Centrale Zones sur Centrale Zones Etendues

Premier 412 1 à 4 9 à 16

Premier 816 1 à 8 9 à 16

Le système DOIT être équipé du clavier Premier



RKP16, Premier RKP16 Plus ou Premier LCD/LCDL pour fonctionner correctement.

Le système n'accepte qu’un seul type de module d’extension, vous pouvez par exemple utiliser soit un module d’extension déporté Premier 8X soit un module d’extension Premier 8XE Embrochable, mais pas les deux simultanément.

Câblage du Module d’Extension

Le système n'accepte qu'un seul module d’extension de zone. Le module est connecté au même BUS que les claviers déportés et câblé comme les claviers déportés (Voir page 10 la distance maximale du module d’extension dépend de la consommation de courant prise sur le module d’extension. Le tableau ci-dessous montre les distances maximums avec un câble d’alarme standard 6x0.22 avec différentes consommations prises sur le module d’extension:

Com

Z10

Z11

Z12

Désactive Autoprotection

Connexion BUS



Entrées des Zones 9 à 16



LED d'alimentation



Sorties Programmables 1 et 2



Sortie Haut-Parleurs



Autoprotection



Désactivation de l’Autoprotection



SPK+

SPK-

OP1

OP2

Z13

Com

Z14

Z15

Com

Z16

Configuration Longueur Max.

1. Module d’extension + 8 IR (15mA) 100m

2. Comme No. 1 + Haut-Parleurs 16Ω 50m

3. Comme No. 2 + 1 Sortie (100mA) 40m

4. Comme No. 2 + 2 Sorties (100mA) 30m

Sorties du Module d’Extension de Zone

Le module d’extension de zone a deux sorties programmables, qui peuvent être utilisées pour activer des dispositifs auxiliaires tels que des relais, Leds, détecteurs de fumée etc. Le tableau ci-dessous montre les caractéristiques électriques de chaque sortie:

No Supervisé Courant Max Type

1 Non 100mA Commutée 0V

2 Non 100mA Commutée 0V

Câblage comme les sorties de la centrale indiqué page 18.

Connexion Haut-Parleur du Module d’Extension

Le module d’extension de zone possède une sortie hautparleur qui peut être utilisée pour activer des haut-parleurs 8 ou 16 Ohm comme décrit en page 17.

12 INS213

Page 13

Premier 412 & 816 Manuel d'installation Installation

Module d’Extension de Zone Embrochable

Le module d’extension de zone embrochable Premier 8XE se branche sur la centrale pour fournir 8 zones de détection additionnelles programmables.

Schéma du Module d’Extension

Z9 Z11

Z10 Z12

COM

Z13 Z15

COM

Z14 Z16

COM

Entrées des zones 9 à 16



Ces bornes permettent la connexion des zones.

Alimentation Auxiliaire 12V



Ces bornes fournissent une alimentation auxiliaire pour des appareils nécessitant une alimentation 12V. La sortie auxiliaire est protégée par le fusible F2 (1 A) de la centrale.

COM

Aux12

Installation du Module d’Extension Embrochable

➤ Pour installer le module d’extension de zone

embrochable, procédez ainsi :

1. Assurez-vous que la centrale soit totalement

désalimentée (secteur et batterie) avant d’installer le module d’extension.

2. Fixez les quatre entretoises (fournies) dans les

quatre trous appropriés sur la carte PCB de la centrale d’alarme.

3. Aligner le connecteur du module d’extension avec le

connecteur 8 broches (JP2) de la centrale d’alarme. Pousser le module d’extension en place, en vous assurant que les quatre entretoises pénètrent bien dans les quatre trous du module d’extension.

Connecteur Embrochable



Le module d’extension de zone Premier 8XE s'embroche sur la centrale par ce connecteur et est maintenu par 4 entretoises plastique dans chaque angle.

Zones du Module d’Extension Embrochable

Le module d’extension de zones embrochable Premier 8XE a 8 entrées de zones programmables (voir page 14 les détails de câblage). Chaque zone est également entièrement programmable (voir page 24 pour les détails de programmation).

Le tableau ci dessous montre l’adressage des zones lorsque le module est installé :

Centrale Zones sur Centrale Zones Etendues

Premier 412 1 à 4 9 à 16

Premier 816 1 à 8 9 à 16

Le système DOIT être équipé du clavier Premier



RKP16, Premier RKP16 Plus ou Premier LCD/LCDL pour fonctionner correctement.

INS213 13

Page 14

Installation Premier 412 & 816 Manuel d’Installation

Câblage des Zones

Chaque zone du système est entièrement programmable pour permettre une meilleure optimisation (voir page 24 le détail de la programmation des zones). La programmation des options de zone déterminera aussi le type de câblage de la zone. Les options de câblage suivantes sont disponibles :

Type Etat de la Zone Réponse

Court-Circuitée Au repos



Normalement

Fermé



Normalement

Ouvert

1 Résistance



NF & NO

(Intrusion)

1 Résistance



(Incendie)

1 Résistance



1 Résistance



O/F

Autoprotection

1 Résistance



S/F

Autoprotection



Résistances

Doublage de



Zone

3.3K à 4.7K -

5.7K à 20K -

Ouvert En Alarme

Court-Circuitée En Alarme

3.3K à 4.7K -

5.7K à 20K -

Ouvert Au repos

Court-Circuitée En Alarme

3.3K à 4.7K Au repos

5.7K à 20K -

Ouvert En Alarme

Court-Circuitée En Alarme

3.3K à 4.7K Au repos

5.7K à 20K -

Ouvert En Défaut

Court-Circuitée En Défaut

3.3K à 4.7K Au repos

5.7K à 20K -

Ouvert En Alarme

Court-Circuitée Au repos

3.3K à 4.7K En Alarme

5.7K à 20K -

Ouvert En autoprotection

Court-Circuitée En autoprotection

3.3K à 4.7K Au repos

5.7K à 20K -

Ouvert En Alarme

Court-Circuitée En autoprotection

3.3K à 4.7K Au repos

5.7K à 20K En Alarme

Ouvert En autoprotection

Court-Circuitée Zones A & B en défaut

1.0K à 2.2K Zones A & B au repos

4.8K à 6.0K Zone A en alarme

2.3K à 4.7K Zone B alarme

Circuit Ouvert Zones A & B Violées

Normalement Fermé

Utiliser ce type de câblage lorsque vous connectez des détecteurs normalement fermés sur la zone. Assurez vous que la zone est programmée pour le fonctionnement en Normalement Fermé (voir page 26). Voir câblage cidessous:

Claviers

Premier LCD/LCDL

Centrale d’alarme

& modules d’extension

Zone x

2 Contacts

nomalement fermés

Com

Zone x

1 Contact

normalement fermé

Com

Normalement Ouvert

Utilisez ce type de câblage lorsque vous connectez des détecteurs normalement ouverts sur la zone. Assurez vous que la zone est programmée pour le fonctionnement en Normalement Ouvert (voir page 26). Voir câblage cidessous:

Claviers

Premier LCD/LCDL

Centrale d’alarme

& modules

d’extension

Zone x

2 Contacts

normalement ouverts

Com

Zone x

1 Contact

normalement ouvert

Com

14 INS213

Page 15

Premier 412 & 816 Manuel d'installation Installation

1 Résistance - NF & NO (Intrusion)

Utilisez ce type de câblage lorsque vous connectez en même temps des détecteurs normalement fermés et des détecteurs normalement ouverts sur la zone. Assurez vous que la zone est programmée pour le fonctionnement 1 Résistance – NF & NO (voir page 26). Voir câblage cidessous:

Claviers

Premier LCD/LCDL

Centrale d’alarme

& modules

d’extension

Claviers

Premier LCD/LCDL

Zone x

E.O.L

3.3 K

Contact

normalement fermé

Com

Zone x

E.O.L

3.3 K

Contact

normalement ouvert

Com

1 Résistance - NO (Incendie)

Utilisez ce type de câblage lorsque vous connectez un détecteur incendie 4 conducteurs à la centrale. Assurez vous que la zone est programmée pour le fonctionnement 1 Résistance - NO (Incendie) (voir page 26). Voir câblage cidessous :

Claviers

Premier LCD/LCDL

(-)

Sortie

(-)

Zone x

Com

(+)

Entrée

Alarme

Sortie

(+)

Aux 12V +

Détecteur

Incendie

4 fils

Programmer en RAZ détecteur

Centrale d’alarme

& modules

d’extension

O/P 1 or 2

Entrée

Centrale d’alarme

& modules

d’extension

Zone x

E.O.L

3.3 K

1Contact normalement

fermé et 1 contact

normalement ouvert

Com

Zone x

E.O.L

3.3 K

2 Contacts normalement

ouverts et 2 contacts normalement fermés

Com

E.O.L

(+)

Entrée

Sortie

(+)

3.3 K

(-)

Entrée

Sortie

Relai de contrôle alimentation

e.g ESL #204A ou equivalent

Alarme

(-)

Détecteur

Incendie

4 fils

INS213 15

Page 16

Installation Premier 412 & 816 Manuel d’Installation

1 Résistance - NF

Utilisez ce type de câblage lorsque vous connectez uniquement des détecteurs normalement fermés. Assurez vous que la zone est programmée pour le fonctionnement 1 Résistance - NF (voir page 26). Voir câblage ci-dessous :

Claviers

Premier LCD/LCDL

Centrale d’alarme

& modules

d’extension

Zone x

E.O.L

3.3 K

Contact

normalement fermé

Com

Zone x

E.O.L

3.3 K

2 Contacts

normalement fermés

Com

1 Résistance - NF Autoprotection

Utilisez ce type de câblage lorsque vous connectez uniquement des détecteurs normalement fermés et lorsqu’une réponse d’autoprotection est requise lors de l'ouverture d’un circuit. Assurez vous que la zone est programmée pour le fonctionnement 1 Résistance - NF Autoprotection (voir page 26). Voir câblage ci-dessous:

Claviers

Premier LCD/LCDL

Zone x

2 Résistances

Utilisez ce type de câblage lorsque vous connectez des détecteurs avec alarme et AP sur une zone. Assurez vous que la zone est programmée pour le fonctionnement 2 Résistances (voir page 26). Voir câblage ci-dessous:

Claviers

Premier LCD/LCDL

Centrale d’alarme

& modules

d’extension

3.3 K

Zone x

Alarme

Autoprotection

E.O.L

3.3 K

1 Système de détection

Com

3.3 K

Zone x

Autoprotection

Alarme

Autoprotection

Alarme

E.O.L

3.3 K

2 Systèmes de détection

Com

Doublage de Zone

Ce type de câblage vous permet de connecter deux détecteurs sur la même zone. Cependant, le système traitera chaque détecteur comme s’ils étaient connectés à des zones séparées, chaque zone étant totalement programmable.

Centrale d’alarme

& modules

d’extension

Com

L'utilisation de ce type de câblage nécessite un clavier



approprié, Premier RKP16 avec la centrale Premier 816 et Premier RKP8 sur la centrale Premier 412.

Le câblage Doublage de Zone doit être réalisé ainsi :

E.O.L

3.3 K

Contact

normalement fermé

E.O.L

3.3 K

2 Contacts

normalement fermés

1 Résistance – NO Autoprotection

Utilisez ce type de câblage lorsque vous connectez uniquement des détecteurs normalement fermés et lorsqu’une réponse d’autoprotection est requise lors d’un court-circuit. Assurez vous que la zone est programmée pour le fonctionnement 1 Résistance - NO Autoprotection (voir page 26). Câblez les zones comme sur le schéma

N’importe quel terminal Z

(Centrale)

Zone A

Contact normalement fermé

Zone B

Contact normalement fermé

N’importe quel terminal Com

Com

3.3 K

4.7 K

précédent.

16 INS213

Page 17

Premier 412 & 816 Manuel d'installation Installation



Le tableau suivant montre comment chaque zone physique est représentée lorsque vous utilisez la configuration "Doublage de Zone":

Premier 412

Zone de la Centrale Zone A Zone B

115

226

337

448

Premier 816

Zone de la Centrale Zone A Zone B

119

2210

3311

4412

5513

6614

7715

8816

2-Détecteurs de Fumée 2 Fils

Des détecteurs de fumée 2 fils compatibles tels que ESL429AT ou 2100TS peuvent être connectés ainsi :

Sortie 1 doit être activée

pour les détecteurs

incendie2 fils

O/P 1

In In

(-)

Détecteur

incendie 2 fils

Out Out

(-)

E.O.L

1 K

Aux 12V +

(+)

Les zones 9 à 16 sur les modules d’extension Premier



8X/8XE NE DOIVENT PAS être configurées en "Doublage de Zone".

Les modules d’extension Premier 8X/8XE ne peuvent pas être utilisés avec la centrale d’alarme Premier 816 si n’importe quelle zone de 1 à 8 est configurée en "Doublage de Zone".

Double Pôle

Ce type de câblage peut être utilisé avec les claviers Premier LCD/LCDL. Il permet le contrôle de l'Alarme et de

l'autoprotection de détecteurs normalement fermés. Assurez vous que la zone est programmée pour le fonctionnement 2 Résistances (voir page 26). La zone doit être câblée ainsi :

Claviers

Premier LCD/LCDL

Zone x

Alarme

Autoprotection

Zone x

La sortie 1 de la centrale doit être programmée en incendie 2 fils (voir page 34 pour plus de détails).

Le cavalier JP1 (Activation de détecteurs de fumée 2 fils) DOIT être retiré.

Le nombre maximum de détecteurs est de 20.

Connexions Sirène/Haut-Parleurs

La sortie sirène de la centrale peut être programmée pour un fonctionnement sirène ou haut-parleurs.

Fonctionnement Haut-Parleurs

La programmation haut-parleurs permet de connecter des haut-parleurs de 8 ou 16 Ohms sur la sortie sirène :

Sirène

8 Ohm Haut-parleur

Alarme

Autoprotection

2 contacts

normalement fermés

INS213 17

Alarme

1 Contact

normalement ouvert

Autoprotection

8 Ohm Haut-parleur

Page 18

Installation Premier 412 & 816 Manuel d’Installation



La sortie sirène doit être programmée à hautparleurs (voir page 35 pour plus de détails).

Fonctionnement Sirène

La programmation Sirène permet de connecter une sirène 12V 750mA Max., comme ci-dessous :

Sirène

Haut-parleur

La sortie sirène doit être programmée à sirène (voir page 35 pour plus de détails).

Supervision Sirène

La sortie sirène est supervisée, si aucun dispositif d’alarme n'est connecté, désactivez la supervision sirène (voir page 36 pour plus de détails) ou connectez une résistance de 1KΩ aux bornes de la sortie sirène comme ci-dessous:

Si aucun dispositif d’alarme n’est installé,

Sirène

connecter une résistance 1 K comme indiqué.

Sorties centrale 1 à 8

La centrale d’alarme a 8 sorties programmables, qui peuvent être utilisées pour activer des dispositifs auxiliaires tels que relais, Leds, détecteurs de fumée etc. Le tableau cidessous montre les caractéristiques de chaque sortie :

No Supervisé Courant Max Type

1 Oui 1 Amp Commutée au 0V

2 Oui 1 Amp Commutée au 0V

3 Non 100mA Commutée au 0V

4 Non 100mA Commutée au 0V

5 Non 100mA Commutée au 0V

6 Non 100mA Commutée au 0V

7 Non 100mA Commutée au 0V

8 Non 100mA Commutée au 0V

Câblage des Sorties

Le schéma ci-dessous montre des exemples de câblage :

Sorties Centrale

LED

Indication LED

Connexion de la Ligne Téléphonique

La centrale d’alarme dispose d’un transmetteur digital intégré et modem, qui est utilisé pour communiquer avec le centre de télésurveillance et pour le téléchargement. Si l’une de ces fonctions est utilisée, une ligne téléphonique doit être connectée à la centrale d’alarme comme ci-dessous:



Connecter à la terre

Entrée fournisseur téléphone

Sortie vers locaux téléphone

Le non-raccordement à la Terre peut causer le mauvais fonctionnement du système et annule la garantie Texecom et l’agrément du produit.

T R T1 R1

23 1

Diode (IN4148)

12V Buzzer

Relai

Aux 12

Sorties Centrale

Aux 12

Sorties Centrale

Aux 12

Supervision des Sorties

Les sorties centrale 1 et 2 sont supervisées, si l’une des sorties n'est pas utilisée, désactivez la supervision de la sortie correspondante (voir page 36 pour plus de détails) ou connectez une résistance de 1KΩ entre la sortie et le +12V comme ci-dessous :

2 1

Sorties Centrale

Aux 12

Si les sorties 1 ou 2 sont inutilisées,

connecter une résitance 1K comme indiqué.

18 INS213

Page 19

Premier 412 & 816 Manuel d'installation Mise en service & Dépannage

3. Mise en Entretien & Dépannage

Mise en Entretien

Après avoir effectué TOUTES les connexions de la centrale d’alarme et que l’alimentation est prête a être branchée, veuillez lire le chapitre suivant avant de continuer.

Lorsque vous branchez l’alimentation pour la première fois, les valeurs usine par défaut sont chargées automatiquement. Les valeurs usine vous assurent que le logiciel de la centrale est réinitialisé et que toutes les informations de programmation sont chargées en mémoire. Pour la liste complète des valeurs usine, reportez-vous au livret intitulé “Programmation et Valeurs par défaut”.

• Connectez le fil noir de la batterie sur la borne négative (-) de la batterie et le fil rouge sur la borne positive (+) de la batterie. La Led verte sur le circuit imprimé principal clignotera pendant que les valeurs usine seront chargées.

• Si le système déclenche une alarme, entrez le code maître utilisateur tonalité d’alarme s’arrêtera alors.

• Entrez le code Ingénieur )par défaut et appuyez sur  suivi de  afin d’accéder au Menu de Programmation. Tous les témoins de zones s’éclairent.

• Programmez la date et l’heure, voir page 64.

• Programmer le système comme décrit dans le chapitre

suivant (Programmation de la Centrale d’Alarme).

• Effectuez le test de zones comme décrit page 64. Rappelez-vous que certains détecteurs (ex: IR et détecteurs double technologie) peuvent prendre quelques minutes pour se stabiliser et devenir totalement opérationnel.

• Testez la sirène interne, la sirène externe et le flash comme décrit en page 64.

• Refermez le coffret à l’aide des deux vis fournies à cet effet

- ne pas serrez trop fort.

• Remettez les capuchons.

• Appuyez sur la touche

Programmation. Tous les témoins de zones s’éteignent.

• Le témoin Entretien clignotant indique qu’une action est requise. Branchez l’alimentation secteur à la Centrale d’Alarme. Le témoin Entretien arrête de clignoter et reste éclairé fixe.

L’Installation est maintenant terminée et le

Système est prêt pour utilisation

 par défaut. La

 pour quitter le Menu de

Dépannage

Panne d'alimentation

Pas d’alimentation sur la centrale (secteur seulement)

• Vérifiez le fusible d’alimentation secteur et remplacez le si nécessaire.

• Vérifiez les connexions du bornier, du transformateur et des bornes AC sur le Circuit Imprimé.

• Vérifiez que le bornier est connecté correctement – phase sur phase (marron), neutre sur neutre (bleu).

Pas d'alimentation sur la centrale (batterie seulement)

• Vérifiez le fusible batterie F1 et remplacez le si nécessaire.

• Vérifiez que les fils connectés aux bornes BATT de la carte ne sont pas desserrés.

• Vérifiez que les fils batterie sont correctement connectés : Rouge au + Batterie, Noir au - Batterie.

Claviers Déportés

Le Clavier ne Fonctionne pas du tout

• Vérifiez que le clavier déporté est câblé correctement à la centrale d’alarme.

• Vérifiez le fusible du BUS F4 et remplacez le si nécessaire.

Le Clavier N’accepte pas les Codes d’Accès

• Si le système a plus d’un seul clavier déporté vérifiez que chaque clavier a bien une adresse différente, voir page

11. L’adresse d’un clavier peut être vérifiée en appuyant simultanément sur les touches affichée par les témoins de zones correspondant.

• Vérifiez que le clavier déporté est câblé correctement à la centrale d’alarme.

• Si le clavier déporté est à une distance de 100m ou plus, vérifiez la tension d'alimentation aux bornes + et – du clavier et assurez-vous qu’elle ne soit pas inférieure à 10.0V.

• Vérifiez que vous utilisez le correct code d’accès. Le code technicien est code utilisateur maître est  par défaut.

• Vérifiez que le code utilisateur que vous utilisez n’est pas contrôler par l'horaire 1, si le code utilisateur est contrôler par l'horaire 1 alors le code d’accès est seulement accepté lorsque l'horaire 1 est hors Entretien, voir page 62 pour plus de détails.

)par défaut et le

! et , l’adresse est

INS213 19

Page 20

Mise en service & Dépannage Premier 412 & 816 Manuel d’Installation

Le Clavier ne Génère pas les Tonalités d’Alarme

• Chaque clavier peut être configuré afin que les tonalités d’alarme, d’entrée, de sortie, de carillon etc. puissent être activées ou désactivées. Vérifiez la programmation du clavier, voir page 39 pour plus de détails.

Les Touches d’Urgence du Clavier ne Fonctionnent pas

• Chaque clavier peut être configuré afin que les touches d’urgence INCENDIE, AGRESSION et MÉDICAL puissent être activées ou désactivées. Vérifiez la programmation du clavier, voir page 39 pour plus de détails.

Tonalités d’Alarme etc.

Tonalités d’AlarmeTonalités d’Alarme

Module d’Extension

Le Module d’Extension ne Fonctionne pas du tout

• Vérifiez que le module d’extension est connecté correctement à la centrale d’alarme.

• Vérifiez le fusible F4 du BUS et remplacez le si nécessaire.

Le Système ne reconnaît pas les Zones 9 à 16

• Si le module d’extension est à une distance de 100m et plus, vérifiez la tension entre les bornes + et – du clavier et assurez-vous qu’elle ne mesure pas moins de 10.0V.

La Sortie Haut-Parleur ne fonctionne pas

• Le module d’extension peut être configuré afin que les tonalités d’alarme, entrée, sortie, carillon etc. puissent être activées ou désactivées. Vérifiez la programmation du module d’extension, voir page 41 pour plus de détails.

• Le volume du haut-parleur sur le module d’extension est ajustable électroniquement. Vérifiez que le volume est réglé au niveau désiré, voir page 41 pour plus de détails.

Zones

Une ou Plusieurs Zones Affichent une Alarme

• Chaque zone du système peut être configurée pour différents types de câblage. Vérifiez que les zones sont programmées pour le câblage réalisé, voir page 26 pour plus de détails.

• Vérifiez que la zone est câblée correctement, voir page 14 pour plus de détails.

Défauts techniques

Si le témoin Entretien est allumé ou clignote, le système a détecté un ou plusieurs défauts, pour plus de détails pour savoir comment les afficher et les reconnaître voir page 70.

• Les sorties 1 et 2 de la centrale sont supervisées. Si vous n’avez pas connecté de dispositif à l’une ou l’autre de ces sorties alors le système génère un défaut sorties. Pour effacer ce problème câblez une résistance de 1K entre la sortie et le +12V, voir page 18 ou désactivez la supervision des sorties 1 et 2, voir page 36.

• La sortie sirène est supervisée. Si vous n’avez pas connecté de dispositif à cette sortie, le système génère un défaut sirène. Pour effacer ce problème câblez une résistance de 1K sur la sortie sirène, voir page 18 ou désactivez la supervision de la sortie sirène, voir page 36.

Transmetteur

Le Transmetteur ne Compose pas

• Par défaut le transmetteur est désactivé, vérifiez que le transmetteur est activé, voir page 50.

• Vérifiez que la ligne téléphonique est correctement câblée à la centrale d’alarme.

• Vérifiez que le numéro de téléphone est programmé correctement, voir page 51.

• Vérifiez que le numéro de compte est programmé correctement, voir page 51.

• Vérifiez que le protocole est programmé correctement, voir page 51.

• Vérifiez que le nombre de tentatives d’appel n’est pas programmé à zéro, voir page 52.

• Vérifiez que les codes de report ont été programmés correctement, voir page 52.

Le Transmetteur Compose mais ne Communique pas

• Vérifiez que le numéro de téléphone est programmé correctement, voir page 51.

• Vérifiez que le numéro de compte est programmé correctement, voir page 51

• Vérifiez que le protocole est programmé correctement, voir page 51.

• Si vous avez utilisé le protocole pulsé ou Format express, vérifiez que le protocole est configuré correctement, voir page 52.

A la Mise sous Tension le Témoin Entretien est allumé

• Lorsque le système est mis en marche pour la première fois, la date et l’heure du système sont incorrectes. Ceci cause une condition de défaut, pour effacer ce défaut, programmer la date et l’heure du système voir page 64.

• Le système est paramétré d’usine pour contrôler la présence de la batterie toutes les 30 Secondes. Si le système n’a pas de batterie connectée alors un défaut batterie se produira. Pour effacer ce défaut, connectez une batterie ou désactivez la vérification de la présence de batterie, voir page 35.

20 INS213

Page 21

Premier 412 & 816 Manuel d'installation Mise en service & Dépannage

Fonctionnement

Le Système ne s’Arme pas

• Vérifiez qu’il n’y a pas de défaut en attente, voir page 70.

• Vérifiez qu’il n’y a pas d’alarme qui nécessite un

réarmement, voir page 69.

• Vérifiez que le code utilisateur a été programmé afin de permettre l’armement, voir page 61.

• Vérifiez que le code utilisateur a été attribué au(x) bonne(s) partition (s), voir page 61.

• Si le code utilisateur est programmé pour “Accès Partitions Clavier Seules” (voir page 62) alors assurezvous que le clavier qui est utilisé est bien adressé sur la bonne partition, voir page 39.

Le Système ne Permet pas le Désarmement

• Vérifiez que le code utilisateur a été programmé pour permettre le désarmement, voir page 61.

• Vérifiez que le code utilisateur a été attribué au(x) bonne(s) partition(s), voir page 61.

INS213 21

Page 22

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation



4. Programmation de la Centrale d’Alarme

Introduction

Tous les techniciens doivent lire cette section attentivement afin de se familiariser avec la programmation de la centrale.

Les menus de programmation sont accessibles seulement lorsque la centrale est totalement désarmée. Entrez le Code

Technicien la touche

menus de programmation.

Un menu de programmation est sélectionné en entrant le numéro à deux chiffres du menu. A la fin de chaque menu, le système retourne au menu de programmation principal, permettant l’accès aux autres menus de programmation.

Pour sortir du menu de programmation appuyez sur la

touche

) par défaut et appuyez sur

 suivie de la t o uc he  pour accéder aux

Entrez Code d’Accès Technicien

1234

Ensuite appuyez sur puis

Mode Technicien Menu No > ??

Alarme

Entretien

Entrez une commande du menu

Zones

87654321

Tous les témoins de zone s’allument

Armé

et la LED Prêt clignote

Prêt

, le système retourne à son état normal :

Mode Technicien Menu No > ??

Zones

87654321

Tous les témoins s’allument

Alarme

Entretien

Pour sortir du mode de

programmation, appuyez sur N

Premier 816

12:45.59 28/04

Alarme

Entretien

Zones

Si l’option «Normes EN50131-1» est activée (voir page 36) le code technicien sera seulement accepté si l’utilisateur en a autorisé l’accès. Pour plus d’information sur la conformité avec les normes EN50131-1 veuillez vous référer à la page

74.

Armé

et le témoin clignote.Prêt

Prêt

Le clavier LCD montre une bannière et l’heure/la date.

87654321

Toutes les zones s’éteignent

Armé

et le témoin s’allume.Prêt

Prêt

Voir les Données Numériques (Clavier LED)

Lors de la programmation de données numériques, la valeur de la donnée peut- être visualisée. La donnée est affichée sur le clavier en utilisant un format binaire:

Zone 1 = 1 Zone 5 = 16 Zone 2 = 2 Zone 6 = 32 Zone 3 = 4 Zone 7 = 64 Zone 4 = 8 Zone 8 = 128

La valeur numérique est calculée en additionnant les témoins des zones éclairés. Ex: témoins Zones 1 et 5 éclairés = 17.

Programmation du texte (LCD seulement)

Le texte se programme comme sur un téléphone portable. Les caractères sont sélectionnés en appuyant sur la touche correspondante le nombre de fois nécessaire (pour sélectionner un caractère sur la même touche, appuyez sur  pour faire avancer le curseur).

Le tableau ci dessous vous montre les touches à utiliser et les caractères qui s’y rapportent.:

Touche Caractères

            

., ? ! 1@“ - &

ab c 2 A B C

de f 3 D E F

gh i 4 G H I

jk l 5 J K L

mn o 6 M N O

pq r s 7 P Q R S

tu v 8 T U V

wx y z 9 W X Y Z

_ 0 , # * Caractères habituels

Bouger le curseur de gauche à droite

Retour (Effacer)

Accepter le Texte

Paramètres Usine

Toutes les programmations par défaut sont listées dans le livret intitulé ‘Programmation et Valeurs Usine’.

22 INS213

Page 23

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

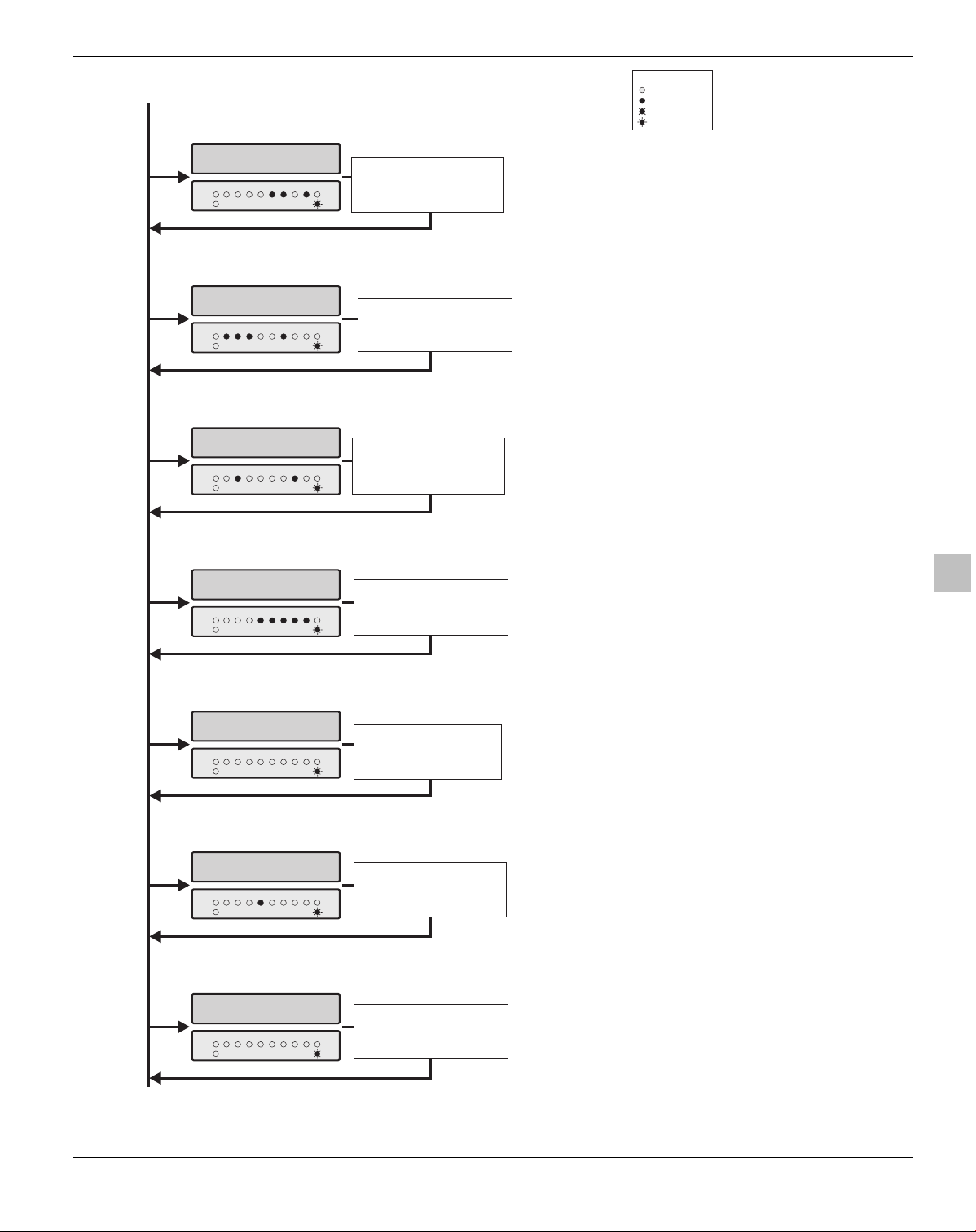

Menus de Programmation

Menu Fonction Page

Programmation des Zones

 Toutes Options de Zone 25

 Type de Zone 25

 Câblage de Zone 26

 Attributs 1 de Zone 26

) Attributs 2 de Zone 27

 Attributs 3 de Zone 27



Partitions & Groupes d'Ejection de

Zones

 Libellé de Zone 28

Programmation des Partitions

 Temporisations de Sortie 30

 Temporisations d’Entrée 1 30

 Temporisations d’Entrée 2 30

 Retards de Transmission 30

) Retards Sirène 30

 Durée Sirène 30

 Options 30

 Armement/Désarmement Automatique 31

Programmation Système

 Temporisations du Système 34

 Compteurs 34

 Horaires de Contrôle 34

 Options 1 du Système 35

) Options 2 du Système 35

 Options 3 du Système 35

 Supervisions 36

 Entrée Auxiliaire 36

 Options Diverses 1 37

 Options Diverses 2 37

Programmation des Claviers

) Options 1 des Claviers 39

) Options 2 des Claviers 39

) Options 3 des Claviers 39

) Options 4 des Claviers 40

Programmation des Module d’Extension

 Partitions 41

 Tonalités 41

 Volume 41

Menu Fonction Page

Programmation des Sorties

 Sorties Centrale 44

 Canaux du Protocole Fast 44

 Sorties Module d’Extension 44

 Sorties Clavier 44

Programmation du Transmetteur

 Options de Transmission 50

 Destinataire 1 51

 Destinataire 2 54

 Restauration en protocole Fast 54

) Ouverture/Fermeture en Protocole

Fast

 Numéro d'Annulation de l'Attente

d'Appel

Téléchargement

 Options de Téléchargement 57

Programmation Codes de Report des Zones

 Codes d'Alarmes et Fins d'Alarmes 59

 Codes d'Ejections et fins d'Ejections 59

 Autres Codes 59

Programmation Codes Utilisateurs

 Codes Utilisateur 61

 Options 1 de l'Utilisateur 61

 Options 2 de l'Utilisateur 61

 Options 3 de l'Utilisateur 62

) Libellé Utilisateur 62

Tests du Système & Outils

 Test de Zone 64

 Test Système 64

 Test de Transmission Manuel 64

 Autoriser l'Accès à la programmation 64

) Appel Téléchargement 64

 Programmer l’Heure 64

 Programmer la Date 64

 Programmer la Banière 64

 Imprimer l'Historique 64

INS213 23

Page 24

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

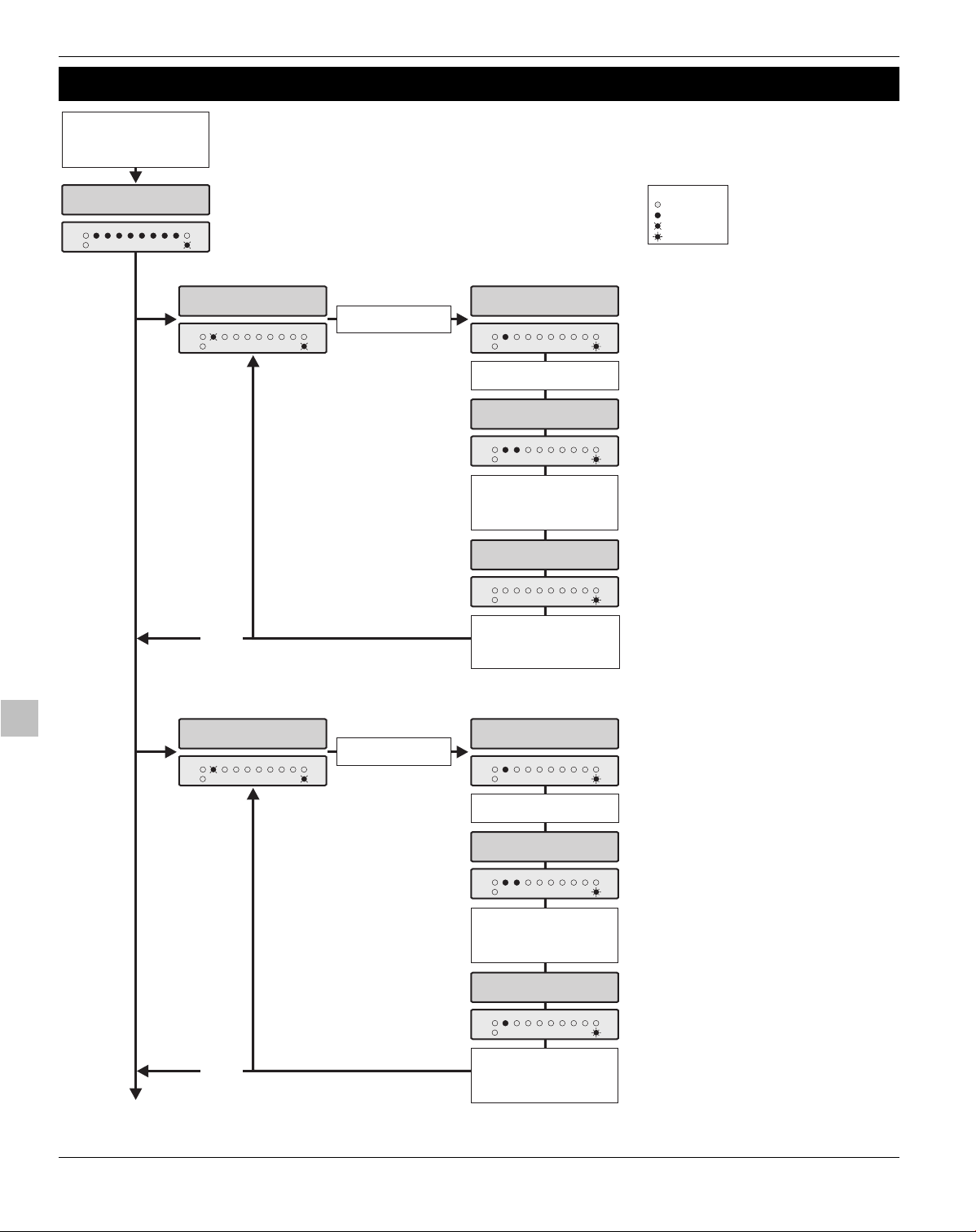

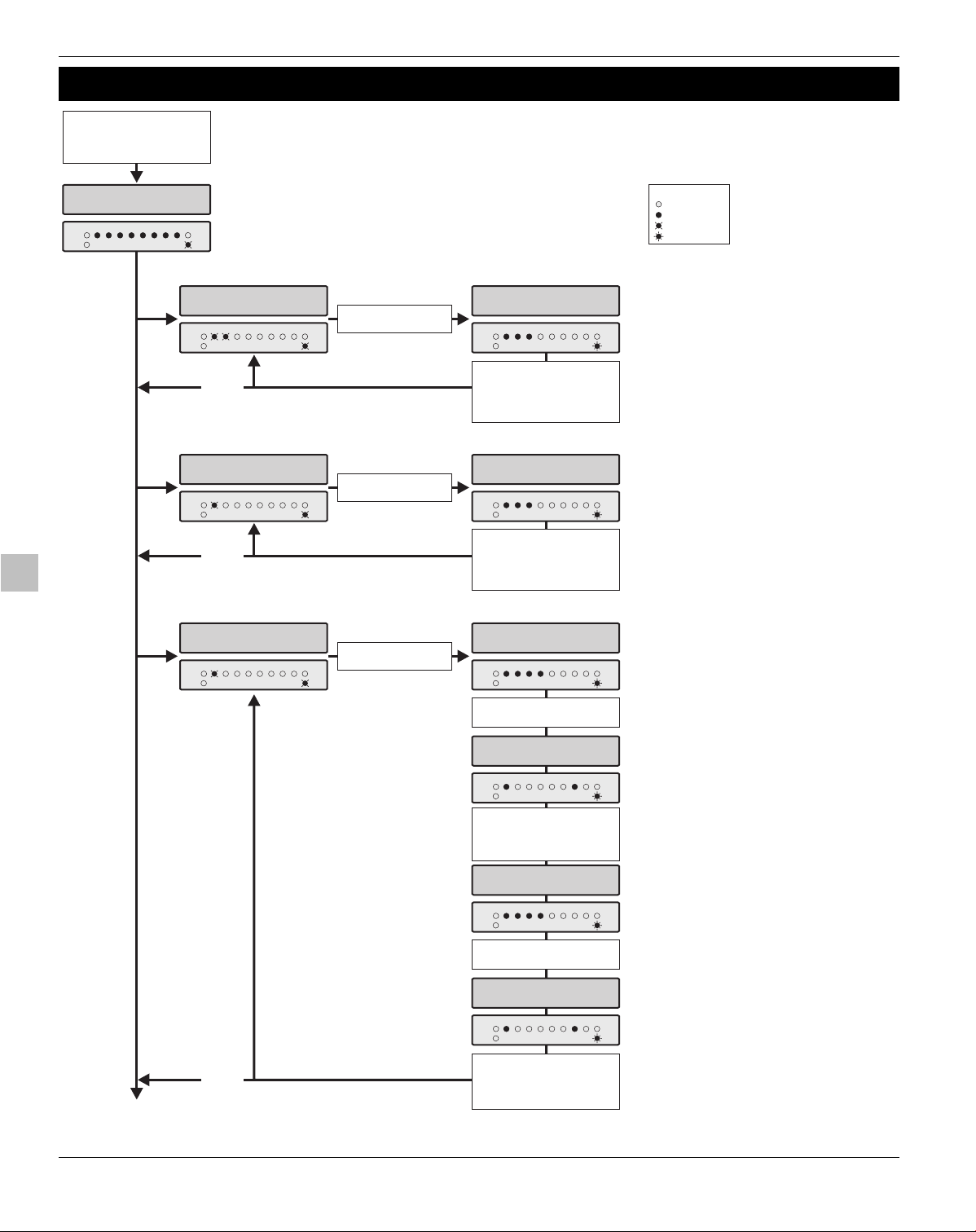

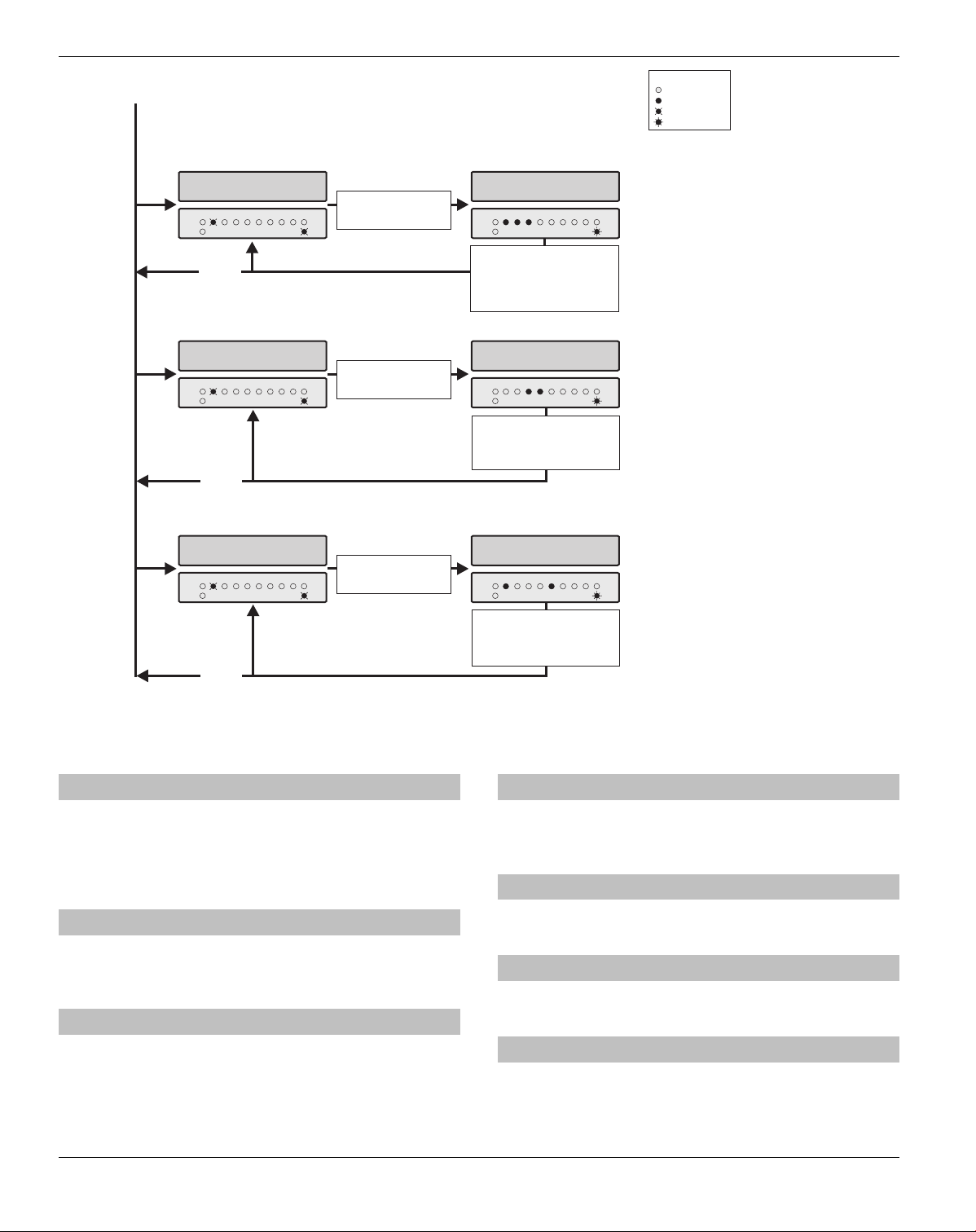

Programmation des Zones

Entrez Code d’Accès Technicien

????

Ensuite appuyez sur puis

Mode Technicien Menu No > ??

Alarme

Entretien

Zones

87654321

Armé

Prêt

Toutes Options Zone No.??

Alarme

Entretien

Zones

Z##-Dòfinition

Zone No.??

Alarme

Entretien

Zones

Z##-Cblage

Zone No.??

Alarme

Entretien

Zones

Toutes Options

Entrez Numéro de Zone

87654321

Armé

Prêt

Entrez Numéro de Zone

87654321

Armé

Prêt

Câblage Zone

Entrez Numéro de Zone

87654321

Armé

Prêt

??.

Selon Zone

??.

Entrez Définition Zone Entrez Câblage Sélectionnez Attributs 1 Sélectionnez Attributs 2 Sélectionnez Attributs 3 Sélectionnez Partitions/Groupes

Zone 01 Type

Temporisòe 1

Alarme

Entretien

Entrez Définition Zone

défiler définition, puis appuyez

Z01-Cblage NO sans Ròsist.

Alarme

Entretien

Entrez selon Câblage

défiler câblage, puis appuyez

Zones

87654321

: Utilisez pour faire

ULCD

sur

Zones

87654321

ULCD

: Utilisez pour faire

sur

Armé

Prêt

Armé

Prêt

Légende

Eteint

Allumé Flash Lent Flash Rapide

Zone Types

Inutilisée

Temporisée 1

Temporisée 2

Partielle-Chemin d’accès

Partielle Immédiate

Immédiate

Incendie

Agression silencieuse

Agression audible

Médicale

Autoprotection - 24 heures

Technique

Gaz- 24 heures

Inondation - 24 heures

Temp.élevée - 24 heures

Temp. faible - 24 heures

Marche/Arrêt Impusion

Marche/Arrêt Maintenu

RAZ Tempo de sortie

Câblage

Normalement fermé

Normalement ouvert

1 Résistance - NF & NO (intrusion)

1 Résistance - NO (incendie)

1 Résistance - NF

1 Résistance - NF Autoprotection

1 Résistance - NO Autoprotection

2 Résistances

Doublage de Zone

Attributs 1 de zone

Z##-Attributs 1 Zone No.??

Alarme

Entretien

Zones

Entrez Numéro de Zone

87654321

Armé

Prêt

??.

Z01-Attributs 1

> *2****7* <

Alarme

Entretien

sélectionner/déselectionner

Puis appuyez sur ou

Zones

Utilisez - pour

des attributs.

87654321

Armé

Prêt

Attributs 1 de zone

Buzzer Clavier et

Haut-parleur immédiats

Sirène activée

Sirène retardée

Sirène pulsée

Flash immédiat

Carillon

Transmission retardée

Transmission validée

Attributs 2 de zone

Ejectable

Ejectée en partiel

Armement forcé

Réponse rapide

Avec fonction cross zone

En maintenance

Avec comptage

Avec fonction double knock

Z##-Attributs 2 Zone No.??

Alarme

Entretien

Zones

Entrez Numéro de Zone

87654321

Armé

Prêt

??.

Z01-Attributs 2

> 12**5*7* <

Alarme

Entretien

sélectionner/déselectionner

Puis appuyez sur ou

Zones

Utilisez - pour

des attributs.

87654321

Armé

Prêt

Suite page suivante

24 INS213

Page 25

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

Suite de la page

Z## Attributs 3 Zone No.??

Alarme

Entretien

Zones

Z##-Partitions Zone No.??

Alarme

Entretien

Zones

Libellò Zone

Zone 01 Text

Attributs 3 de zone

Z## 3

Entrez Numéro de Zone

87654321

Armé

Prêt

??.

> 1******* <

Alarme

Entretien

Utilisez - pour18

sélectionner/déselectionner

Ensuite appuyer sur ouya

Partitions & groupes d’éjection

Z01-Partitions

Entrez Numéro de Zone

87654321

Armé

Prêt

??.

> 1******* <

Alame

Entretien

Utilisez - pour18

sélectionner/déselectionner

Ensuite appuyez sur ouya

Zone Text

Utilisez pour

sélectionner la zone.

Appuyez surUn

pour éditer le libellé.

Zone Name Zone 01 Text

Utilisez les touches pour

Ensuite appuyez sur

Attributs

Zones

les attributs.

Zones

les attributs.

entrer/éditer.

pour accepter.

87654321

Légende

Eteint Allumé Flash Lent Flash Rapide

Attributs 3 de zone

Temporisée 1 en mode partiel

Chemin d’accès en mode partiel

MES par clé immédiate

Armé

Prêt

Armé

Prêt

MES/MHS partiel par clé

MHS par clé inhibée en mode total

Sans contrôle de sortie

Avec RAZ de temporisation sortie

Avec contrôle d’activité

Partitions & groupes d’éjections de zones

Partition 1

Partition 2

Partition 3

Partition 4

Groupe d’éjection 1

Groupe d’éjection 2

Groupe d’éjection 3

Groupe d’éjection 4

Libellé de zone

. , ? ! 1 @ ” - &

a b c 2 A B C

d e f 3 D E F

g h I 4 G H I

j k l 5 J K L

m n o 7 M N O

pqrs7PQRS

t u v 8 T U V

w x y z 9 W X Y Z

Espace 0 , # *

Gauche/Droite

etour (effacer)

Toutes Options de zone 

Ce menu vous permet de programmer en une séquence le fonctionnement complet d'une zone : Le type de zone, le câblage de la zone, ses attributs 1, 2 et 3, sa partition et les groupes d'éjection.

 Temporisée 2

Fonctionne comme le type Temporisée 1, mais en utilisant la temporisation d’tntrée 2 pour la partition sélectionnée.

 Partielle - Chemin d'Accès

Ce type de zone est habituellement utilisé pour les détecteurs volumétriques intérieurs, tels qu'infrarouges. La

Type de zones 

Le système d’alarme réagit suivant la programmation du type de zone qui est activée. Les différents type de zone sont les suivants :

 Inutilisée

Zone qui n’est pas surveillée par le système, les zones non utilisées doivent être programmées en zones inutilisées.

 Temporisée 1

Ce type de zone est habituellement utilisé pour une détection entrée/sortie. La zone peut être activée pendant le délai de sortie sans causer d’alarme. Une fois que le système/partition est armé, l’activation de la zone lance la temporisation d’entrée 1 pour la partition sélectionnée. L’utilisateur doit désarmer le système avant que la temporisation d’entrée ne s’écoule sinon le système

zone n'est active qu'en mode total et ne provoquera pas d'alarme si elle est activée pendant le délai d’entrée. Cependant, si la zone est activée avant le début du délai d’entrée, elle déclenchera une alarme immédiatement.

) Partielle - Immédiate

Ce type de zone est habituellement utilisé pour une détection intérieure lorsqu’une réaction immédiate est nécessaire. La zone n'est active qu'en mode total et provoque une alarme immédiate si elle est activée lorsque le système/partition est armé.

 Immédiate

Ce type de zone est habituellement utilisé pour une protection du périmètre, fenêtres, portes vitrées etc. La zone provoque une alarme immédiate si elle est activée lorsque le système/partition est armé en mode total ou partiel.

déclenchera une alarme.

INS213 25

Page 26

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

 Incendie

Ce type de zone est habituellement utilisé pour contrôler des détecteurs de fumée. La zone provoque une alarme avec une tonalité distinctive "Incendie" si elle est activée lorsque le système/partition est armé ou désarmé. De plus, la sortie sirène sera pulsée au lieu de retentir continuellement comme pour une alarme normale.

Si l’option “Double Knock” est activée sur une zone incendie, la zone deviendra une zone incendie avec vérification. Au premier déclenchement, la centrale lancera la temporisation “Double Knock” puis coupera l’alimentation du détecteur (réarmement) pour une courte période, puis la rétablira. Si le détecteur se déclenche de nouveau avant la fin de la temporisation, la centrale passera en alarme incendie vérifiée.

 Agression Silencieuse

Ce type de zone est habituellement utilisé pour contrôler des alarmes agression ou hold-up. La zone provoque une alarme silencieuse si elle est activée quelque soit l'état du système.

 Agression Audible

Ce type de zone est habituellement utilisé pour contrôler des alarmes agression ou hold-up. La zone provoque une alarme immédiate et audible si elle est activée quelque soit l'état du système.

 Médicale

Ce type de zone est habituellement utilisé pour contrôler les alarmes médicales. La zone provoque une alarme silencieuse si elle est activée quelque soit l'état du système.

 Autoprotection 24 Heures

Ce type de zone provoque une alarme immédiate audible si elle est activée quelque soit l'état du système.

 Technique – 24 Heures

Ce type de zone provoque une alarme interne (claviers et haut-parleurs) si elle est activée quelque soit l'état du système.

 Gaz – 24 Heures

Ce type de zone provoque une alarme silencieuse si elle est activée quelque soit l'état du système. La centrale transmet une alarme Gaz 24H au centre de télésurveillance si la transmission est validée.

 Inondation – 24 Heures

Ce type de zone provoque une alarme silencieuse si elle est activée quelque soit l'état du système. La centrale transmet une alarme inondation 24H au centre de télésurveillance si la transmission est validée.

) Température Elevée – 24 Heures

Ce type de zone provoque une alarme silencieuse si elle est activée quelque soit l'état du système. La centrale transmet une alarme température élevée 24H au centre de télésurveillance si la transmission est validée.

 Température faible - 24-Heures

Ce type de zone provoque une alarme silencieuse si elle est activée quelque soit l'état du système. La centrale transmet

26 INS213

une alarme température faible 24H au centre de télésurveillance si la transmission est validée.

 Marche/Arrêt Impulsion

Ce type de zone est utilisé pour armer/désarmer et réarmer une ou plusieurs partitions. Lorsque la zone est ouverte puis refermée le système arme la(es) partition(s) attribuées à la zone. Lorsque la zone est ultérieurement ouverte puis refermée, le système désarme la(es) partition(s) attribuées à la zone. Après une alarme, l'activation de cette zone réarme la(es) partitions attribuées.

 Marche/Arrêt Maintenu

Ce type de zone est utilisé pour armer/désarmer et réarmer une ou plusieurs partitions. Lorsque la zone est activée le système arme la(es) partition(s) attribuées à la zone. Lorsque la zone est refermée, le système désarme la(es) partition(s) attribuées à la zone. Après une alarme, l'activation de cette zone réarme la(es) partitions attribuées.

 RAZ Tempo de Sortie

Ce type de zone est utilisé pour armer le système/partition. Lorsque le système est armé, le temps de sortie sera infini. Lorsqu’un utilisateur active et rétabli cette zone, la centrale attend 5 secondes, puis arme le système/partition.

Pour utiliser une zone "RAZ Tempo de Sortie", la



temporisation de sortie pour la partition sélectionnée DOIT être programmée à 255 Secondes.

Câblage de Zone 

Le type de câblage des zones détermine comment le détecteur est câblé sur une zone. Il détermine aussi quels états peuvent être contrôlés. Voir page 14 pour plus de détails.

Les différents types de câblage disponibles sont :

 Normalement fermé  Normalement Ouvert  1 Résistance - NF & NO (Intrusion)  1 Résistance - NO (Incendie) ) 1 Résistance - NF  1 Résistance - NF Autoprotection  1 Résistance - NO Autoprotection  2 Résistances  Doublage de zone

Attributs 1 de Zone 

Des attributs peuvent être attribués à une zone pour en modifier le fonctionnement. Les attributs 1 sont les suivants :

 Buzzer Clavier et Haut-Parleur Immédiats

Oui: Le buzzer du clavier et la commande de haut-parleur

sonnent immédiatement lorsque la zone est déclenchée.

Non: Le buzzer du clavier et la commande de haut-parleur

sonne après le retard sirène. (La zone doit aussi être programmée avec l'attribut sirène retardée).

 Sirène Activée

Oui: La sortie sirène déclenche lorsque la zone provoque

une alarme.

Page 27

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

Non: La sortie sirène ne déclenche pas.

 Sirène Retardée

Oui: La sortie sirène est retardée lorsque la zone provoque

une alarme.

Non: La sortie sirène est immédiate.

) Sirène Pulsée

Oui: La sortie sirène est pulsée lorsque la zone provoque

une alarme (incendie).

Non: La sortie sirène est constante.

 Flash Immédiat

Oui: La sortie flash déclenche immédiatement lorsque la

zone provoque une alarme.

Non: La sortie flash déclenche après le retard sirène. (La

zone doit aussi avoir l'attribut sirène retardée).

 Carillon

Oui: Le buzzer du clavier et le haut-parleur génère une

tonalité carillon lorsque la zone est activée dans le mode désarmé.

Non: La zone est normale.

 Transmission Retardée

Oui: Le transmetteur intégré retardera la transmission de

l’alarme au centre de télésurveillance lorsque la zone provoque une alarme.

Non: La transmission est immédiate.

 Transmission Validée

Oui: Le transmetteur intégré transmet l’alarme au centre de

télésurveillance lorsque la zone provoque une alarme.

Non: L’alarme n’est pas transmise.

Attributs 2 de Zone )

Des attributs peuvent être attribués à une zone pour en modifier le fonctionnement. Les attributs 2 sont les suivants :

 Ejectable

Oui: L’utilisateur peut éjecter la zone. Non: L’utilisateur ne peut pas éjecter la zone.

 Ejectée en Partiel

Oui: La zone est automatiquement éjectée lorsque le

système est armé en mode partiel.

Non: La zone n’est pas éjectée lorsque le système est armé

en mode partiel.

 Armement Forcé

Oui: L’utilisateur peut armer le système/partition avec la

zone ouverte.

Non: La zone doit être fermée pour que le système/partition

puisse être armé.

) Réponse Rapide

Oui: Le temps de réponse de la zone est déterminé par le

temps de réponse programmé (voir page 34).

Non: Le temps de réponse de la zone est fixé à 250ms.

 Avec fonction Cross Zone

Oui: Lorsque deux zones ou plus sont programmées avec

cet attribut, le système démarre la temporisation cross zone lorsque la première zone est activée. Si une autre cross zone est activée avant la fin de la temporisation le système transmet une alarme cross zone.

INS213 27

Non: La zone réagit normalement.

 En Maintenance

Oui: La zone est en test de fonctionnement silencieux.

Pendant la période de maintenance la zone ne provoque pas d'alarme si elle est activée, mais le système enregistre les événements dans l’historique et l'affiche par la Led Entretien. Cette information peut être effacée par un réarmement avec code technicien.

Non: La zone réagit normalement.

 Avec Comptage

Oui: La zone sera réarmée à la fin du cycle sirène

seulement si la limite de comptage n’est pas atteinte.

Non: La zone sera toujours réarmée à la fin du cycle sirène

et les déclenchements ultérieurs de la zone activeront toujours la sirène et transmettront l’alarme au centre de télésurveillance.

 Avec fonction Double Knock

Oui: Lorsqu’une zone dispose de l'attribut Double Knock,

cela provoquera une alarme seulement si : a) La zone reste activée durant toute la temporisation

“Cross Zone”.

b) La zone est activée deux fois durant la

temporisation “Cross Zone”.

c) Si deux zones quelconques de la même partition

ayant l'attribut “Double Knock” sont activées durant la temporisation “Cross Zone”.

Non: La zone réagit normalement.

Attributs 3 de Zone 

Des attributs peuvent être attribués à une zone pour en modifier le fonctionnement. Les attributs 3 sont les suivants :

 Temporisée 1 en Mode Partiel

Oui: La zone sera de type temporisée 1 lorsque le système

est armé en mode partiel.

Non: Le type de zone ne change pas.

 Chemin d'Accès en Mode Partiel

Oui: La zone sera de type chemin d'accès lorsque le

système est armé en mode partiel.

Non: Le type de zone ne change pas.

 MES par Clé Immédiate

Oui: La zone de MES par clé arme la partition sélectionnée

immédiatement (pas de délai de sortie).

Non: La zone de MES par clé lancera la temporisation de

sortie pour la partition sélectionnée.

) MES/MHS Partiel par Clé

Oui: La zone de MES par clé arme et désarme partiellement

la partition sélectionnée.

Non: La zone de MES par clé arme et désarme totalement la

partition sélectionnée.

 MHS par clé Inhibée en Mode Total

Oui: La zone de MES par clé est désactivée lorsque le

système est armé totalement, par exemple elle ne peut pas être utilisée pour désarmer la partition sélectionnée.

Page 28

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

Non: La zone de MES par clé peut être utilisée pour armer

et désarmer la partition sélectionnée.

 Sans Contrôle de Sortie

Oui: La centrale n'émettra pas de tonalité de défaut et

n'éteindra pas la Led “Prêt”, si la zone est activée pendant la temporisation de sortie.

Non: La zone se comporte normalement.

 Avec RAZ de la Temporisation de Sortie

Oui: Lorsque la zone est activée durant la sortie, le temps

de sortie restant est annulé. Cet attribut est habituellement utilisé sur les zones de type Temporisée1/Temporisée2.

Non: La zone se comporte normalement.

 Avec Contrôle d'Activité

Oui: En armant le système la zone sera affichée comme

active, si elle n'a jamais été activée pendant la "Temporisation d'Activité", voir page 34. Ceci obligera l'utilisateur à vérifier le fonctionnement de la zone. En l'activant l'indication du clavier sera effacée et l'utilisateur pourra poursuivre l'armement du système. Cette fonction peut être utilisée pour contrôler que des détecteurs ne soient pas masqués.

Non: La zone se comporte normalement.

Partitions & Groupes d'Ejections de zones 

Les Partitions permettent la division du Système en secteur de protection afin que ces secteurs puissent être armés et désarmés indépendamment les uns des autres. D'usine toutes les zones sont attribuées à la Partition 1, mais si nécessaire la zone peut être attribuée aux Partitions 1 à 4. Si une zone est attribuée à plus d’une Partition elle sera seulement armée lorsque toutes les Partitions auxquelles elle est attribuée sont armées.

Le Système a quatre Groupes d'Ejection de Zones, ceux-ci peuvent être configurés de manière à ce que l’Utilisateur puisse sélectionner un groupe pour éjecter des zones.

Les fonctions de chaque attribut sont décrites comme suit :

 Groupe d'Ejection 2

Oui: La zone est attribuée au groupe d'éjection 2. Non: La zone n’est pas attribuée au groupe d'éjection 2.

 Groupe d'Ejection 3

Oui: La zone est attribuée au groupe d'éjection 3. Non: La zone n’est pas attribuée au groupe d'éjection 3.

 Groupe d'Ejection 4

Oui: La zone est attribuée au groupe d'éjection 4. Non: La zone n’est pas attribuée au groupe d'éjection 4.

Les zones doivent être attribuées à au moins une



Partition, si une zone est attribuée à aucune Partition, elle ne réagira pas à un déclenchement d’alarme.

Libellé de Zone (LCD Seulement) 

Si le système comporte un clavier déporté Premier LCD ou LCDL, vous pouvez attribuer jusqu’à 16 caractères de texte à chaque zone. Le texte est programmé comme sur un téléphone portable. Les caractères sont sélectionnés en appuyant sur la touche correspondante le nombre de fois approprié (pour sélectionner un caractère sur la même touche, appuyez sur  pour faire avancer le curseur). Pour plus de détails sur la façon dont entrer le texte, voir page 22.

 Partition 1

Oui: La zone est attribuée à la Partition 1. Non: La zone n’est pas attribuée à la Partition 1.

 Partition 2

Oui: La zone est attribuée à la Partition 2. Non: La zone n’est pas attribuée à la Partition 2.

 Partition 3 (Premier 816 Uniquement)

Oui: La zone est attribuée à la Partition 3. Non: La zone n’est pas attribuée à la Partition 3.

) Partition 4 (Premier 816 Uniquement)

Oui: La zone est attribuée à la Partition 4. Non: La zone n’est pas attribuée à la Partition 4.

 Groupe d'Ejection 1

Oui: La zone est attribuée au groupe d'éjection 1. Non: La zone n’est pas attribuée au groupe d'éjection 1.

28 INS213

Page 29

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

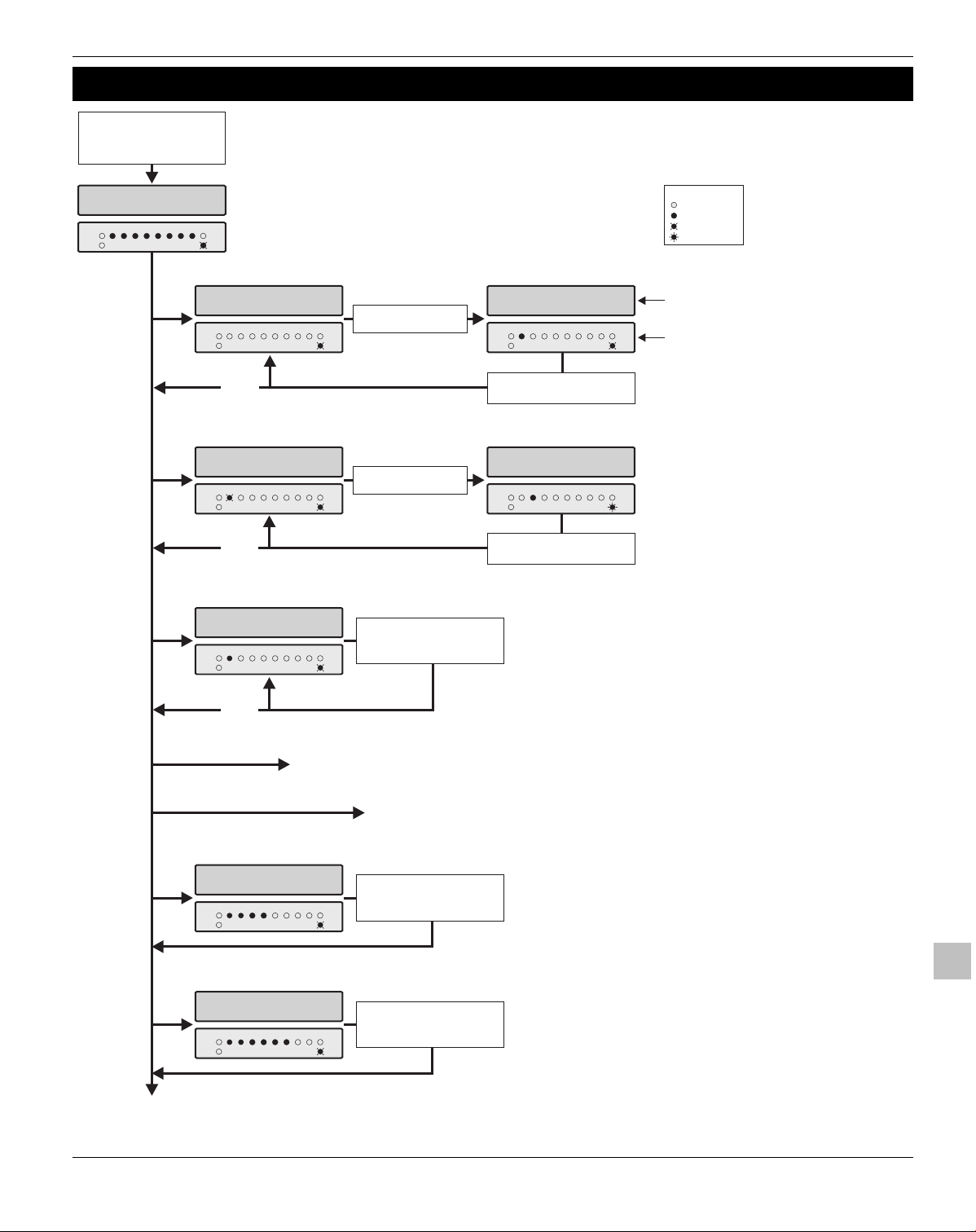

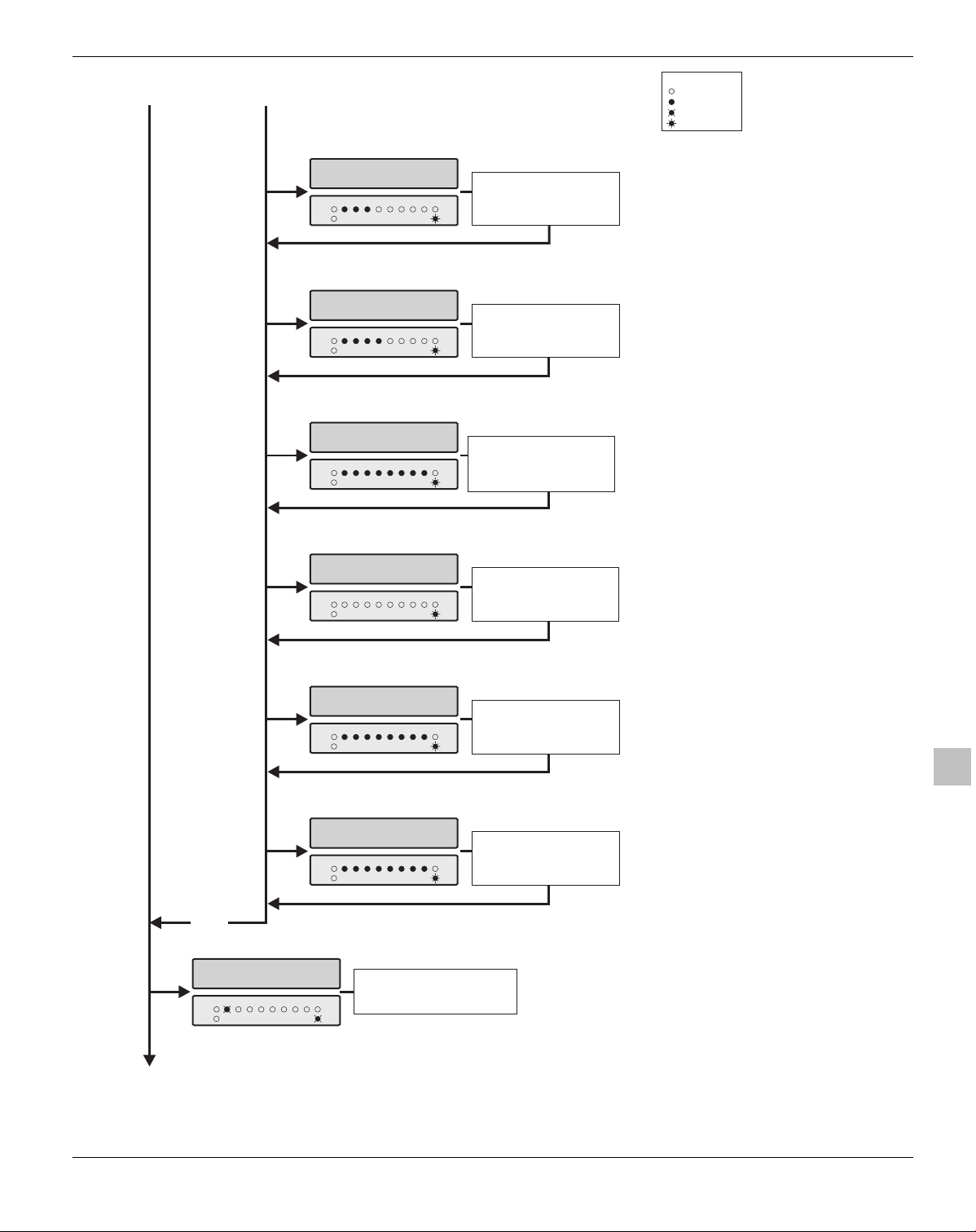

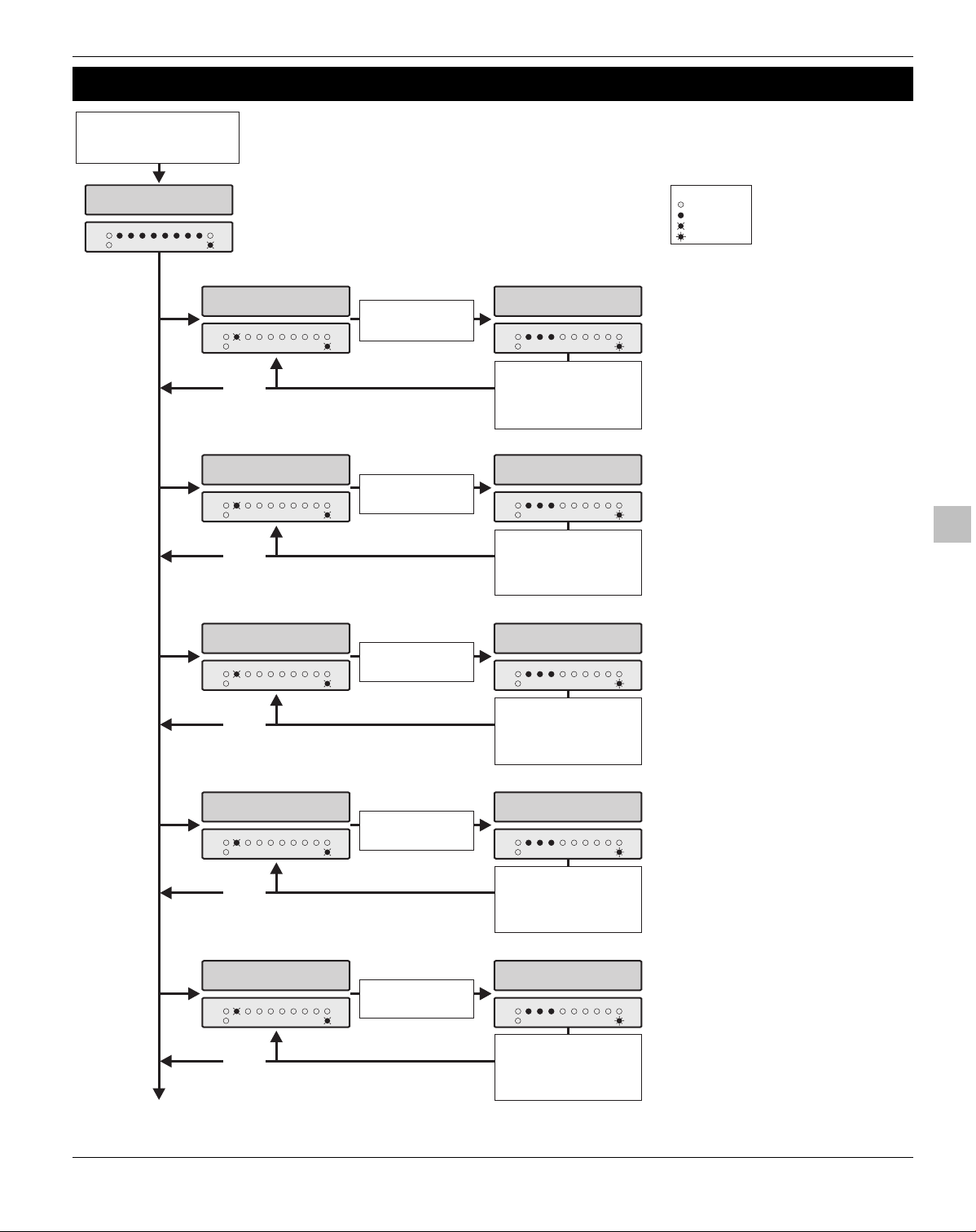

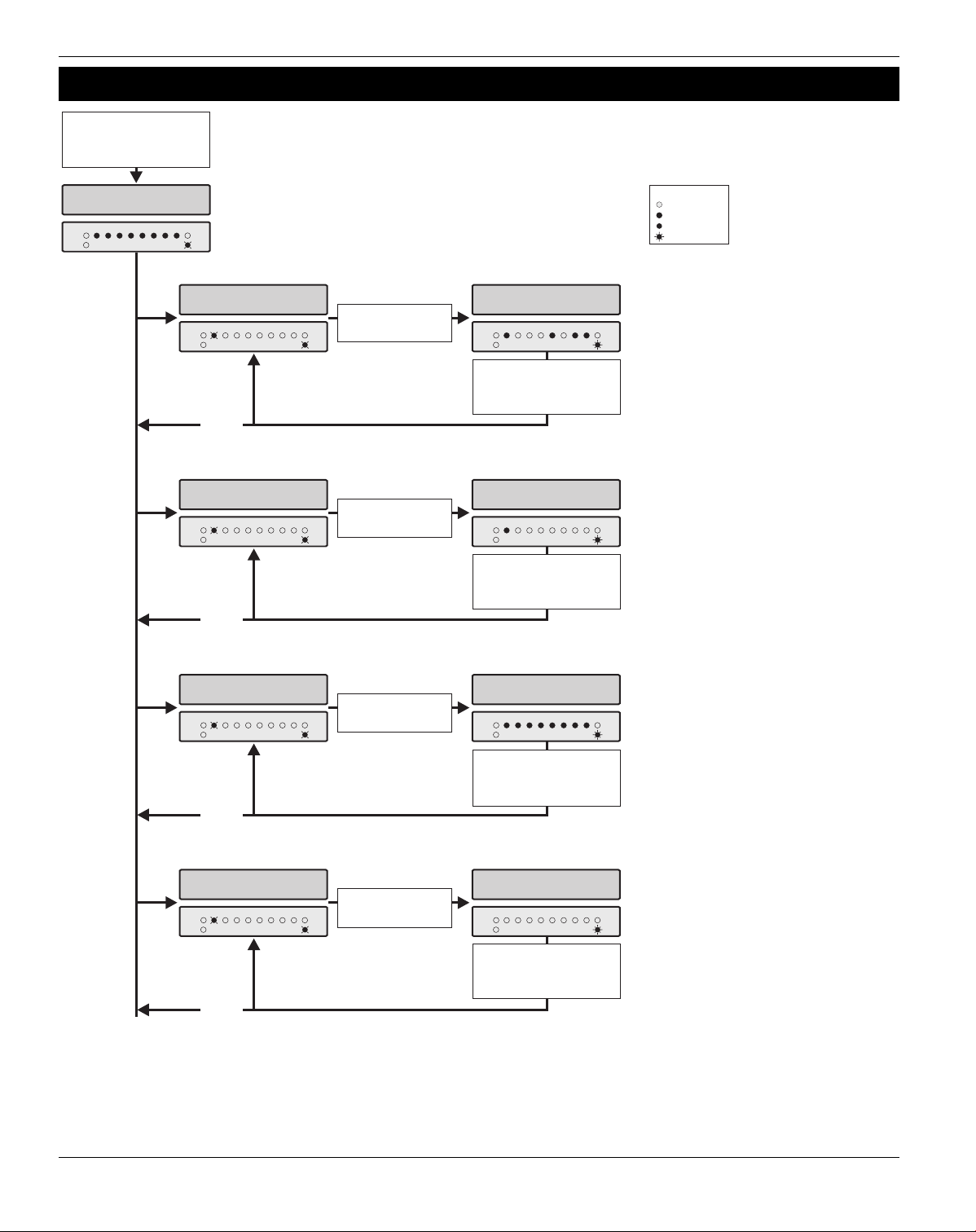

Programmation des Partitions

Entrez Code d’Accès Technicien

????

Ensuite appuyez sur puis

Mode Technicien Menu No

Alarme

Entretien

> ??

Zones

Suite page

87654321

Armé

Prêt

Tempo de Sortie Partition No ?

Alarme

Entretien

Zones

Tempo d Entròe 1

Partition No ?

Alarme

Entretien

Zones

Tempo d Entròe 2 Partition No ?

Alarme

Entretien

Zones

Tempo. Transm. Partition No ?

Alarme

Entretien

Zones

Tempo SirÒne Partition No ?

Alarme

Entretien

Zones

Temporisation de Sortie

Entrez Partition

Armé

Prêt

No. ?0 pour

TOUT sélectionner

87654321

Tempo d’Entrée 1

Entrez Partition

Armé

Prêt

No. ?0 pour

TOUT sélectionner

87654321

Tempo d’Entrée 2

Entrez Partition

Armé

Prêt

No. ?0 pour

TOUT sélectionner

87654321

Tempo Transmission

Entrez Partition

Armé

Prêt

No. ?0 pour

TOUT sélectionner

87654321

Tempo Sirène

Entrez Partition

Armé

Prêt

No. ?0 pour

TOUT sélectionner

87654321

Tempo de Sortie Enter Value: 005

Alarme

Entretien

défiler valeur puis appuyez

Zones

Entrez Tempo

???

Sortie

ULCD:

Utilisez pour faire

sur

Tempo Entròe 1 Valeur : 030

Alarme

Entretien

défiler valeur puis appuyez

Zones

Entrez Tempo

???

Entrée

ULCD:

Utilisez pour faire

sur

Tempo d Entròe 2 Valeur : 045

Alarme

Entretien

défiler valeur puis appuyez

Zones

Entrez Tempo

???

Entrée

ULCD:

Utilisez pour faire

sur

Tempo. Transm. Valeur : 000

Alarme

Entretien

défiler valeur puis appuyez

Zones

Entrez Tempo

???

Transm

ULCD:

Utilisez pour faire

sur

Tempo SirÒne Valeur : 001

Alarme

Entretien

défiler valeur puis appuyez

Zones

Entrez Tempo

???

Sirène

ULCD:

Utilisez pour faire

sur

Légende

Eteint

Allumé

Flash lent Flash rapide

Note

Si le système n’a que seule

87654321

partition, l’option pour entrer le numéro de la partition ne sera

Armé

pas affiché.

Prêt

Armé

Prêt

Armé

Prêt

Armé

Prêt

Armé

Prêt

INS213 29

Page 30

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

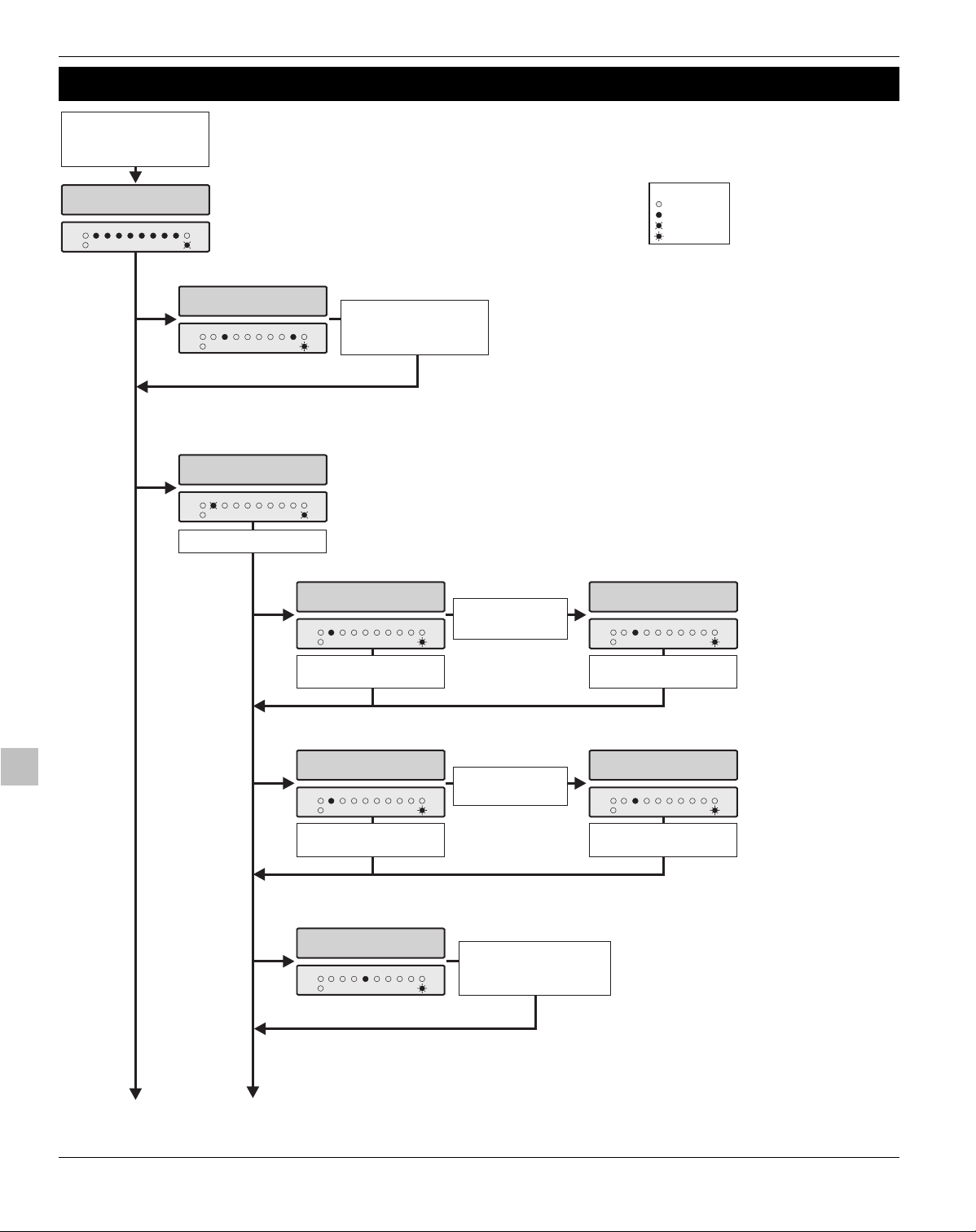

Suite de la page

Duròe SirÒne Partition No. ?

Alarme

Entretien

Zones

Options Partition No. ?

Alarme

Entretien

Zones

Armement/Désarment Auto des Partitions

Arm/Dòsarm Auto Partition No. ?

Alarme

Entretien

Zones

Durée Sirène

Entrez Partition

Armé

Prêt

No. ?0 pour

TOUT sélectionner

87654321

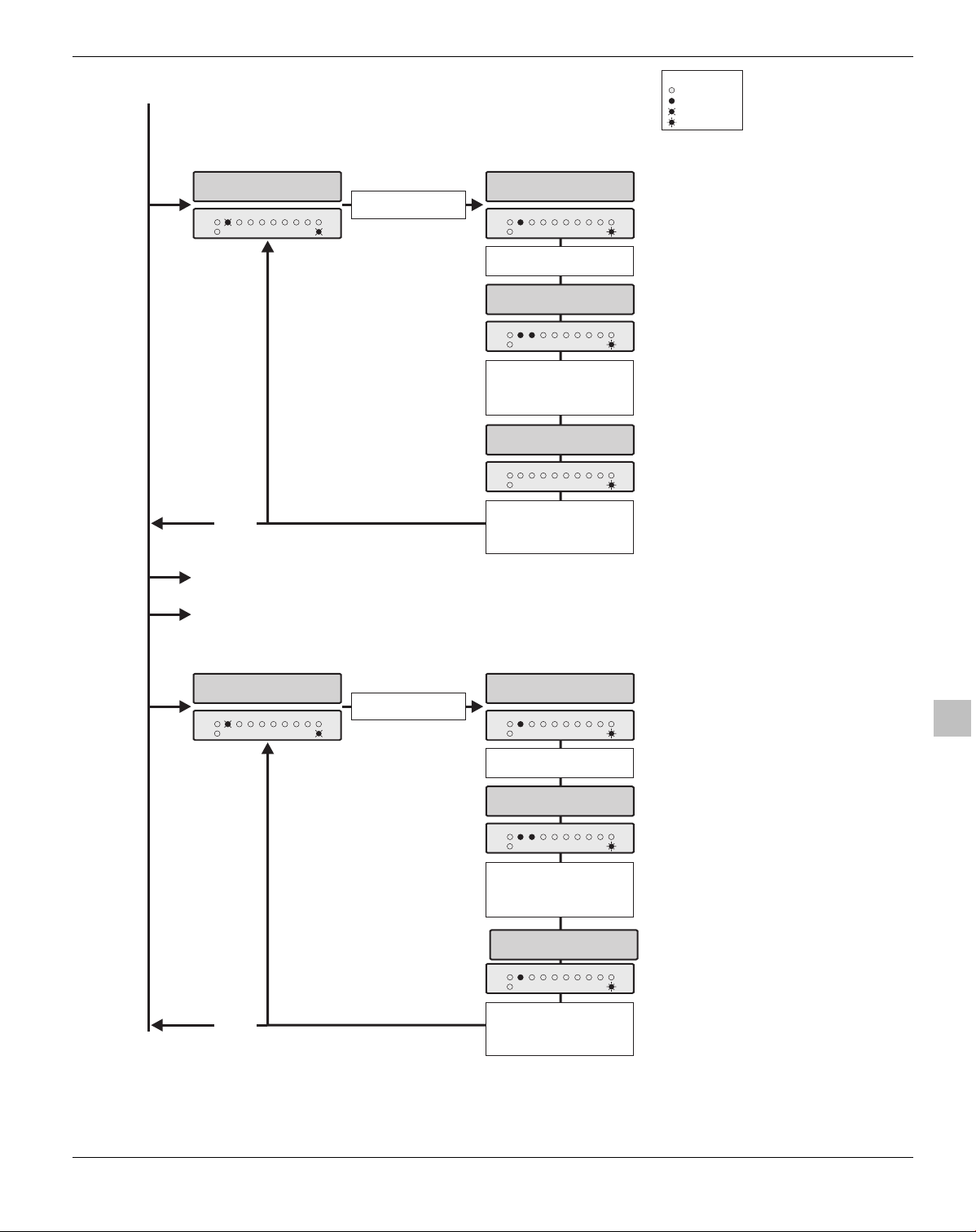

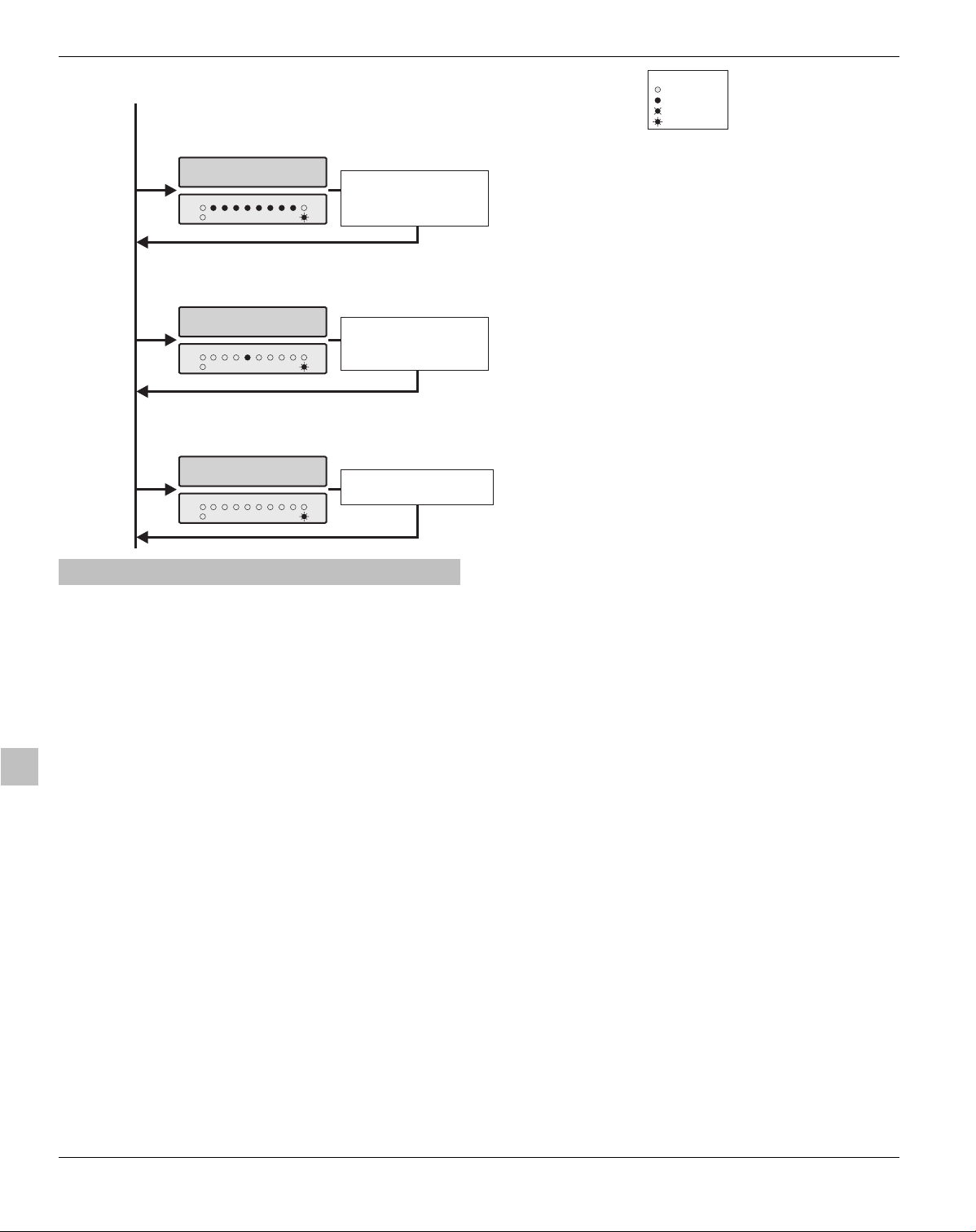

Menu Partitions

Entrez Partition

Armé

Prêt

Armé

Prêt

No. ?0 pour

TOUT sélectionner

Entrez Partition

No. ?0 pour

TOUT sélectionner

87654321

Duròe SirÒne Valeur : 015

Alarme

Enretien

LCD:

défiler valeur puis appuyez

Options

Alarme

Entretien

sélectionner/déselectionner

Puis appuyez sur ou

Arm/Dòsarm Auto

Alarme

Entretien

sélectionner/déselectionner

Puis appuyez sur ou

Zones

Entrez Durée

???

Sirène

Utilisez pour faire

sur

> **34**** <

Zones

Utilisez - pour

des options.

> 1***5*** <

Zones

Utilisez - pour

des options.

Légende

Eteint Allumé Flash lent Flash rapide

Note

Si le système n’a qu’une suele

87654321

partition, l’option pour entrer le numéro de la partition ne sera

Armé

pas affiché.

Prêt

Menu Partitions

Armement partiel automatique

Armement partiel silencieux

Armement par téléchargement

Armé

Prêt

Armé

Prêt

Désarmement par téléchargement

Tonalité de sortie locale

Sans tempo d’entrée en partiel

Tempo de sortie en mode partiel

Armement si partition ‘Prête’

Armement/Désarmement Auto des Partitions

Armement auto de la partition suivant l’horaire 1

Armement auto de la partition suivant

l’horaire

Armement auto de la partition suivant

l’horaire

Armement auto de la partition suivant

l’horaire

Désarmement auto de la partition suivant

l’horaire

Désarmement auto de la partition suivant

l’horaire

Désarmement auto de la partition suivant

l’horaire

Désarmement auto de la partition suivant

l’horaire

Temporisation de Sortie des Partitions

Cette Temporisation contrôle le délai entre le début de l'armement d'une Partition par l’utilisateur et son armement réel. Si une zone ‘RAZ Tempo de Sortie” est utilisée pour

Retard de Transmission des Partition 

Cette valeur contrôle le délai entre l'apparition d'une alarme sur la Partition sélectionnée et la transmission de

l’événement au centre de télésurveillance. armer la partition, cette Temporisation doit être réglée à 255s.

Retard Sirène des Partitions )

Cette valeur contrôle le délai entre l'apparition d'une alarme

Temporisation d’Entrée 1 des Partitions

sur la Partition et l'activation de la sortie Sirène. Si l’utilisateur entre dans les lieux via une zone "Temporisée 1", le Système utilise ce délai pour lui permettre d'accéder au Clavier et de désarmer la Partition.

Durée Sirène des Partitions 

Cette valeur contrôle la durée d'activation de la sirène après

le déclenchement d’une alarme sur la Partition.

Temporisation d’Entrée 2 du Partition

Si l’utilisateur entre dans les lieux via une zone "Temporisée 2", le Système utilise ce délai pour lui permettre d'accéder au Clavier et de désarmer la Partition.

30 INS213

Options des Partitions 

Les options des Partitions sont les suivantes :

 Armement Partiel Automatique

Oui: Après avoir armé la Partition en mode Total, le

système passe automatiquement en mode partiel si

Page 31

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

aucune zone n'est activée durant la temporisation de sortie.

Non: La Partition est armée en mode total même si aucune

zone d'entrée/sortie n'est activée.

 Armement Partiel Silencieux

Oui: La Partition ne génère pas de tonalité de sortie

lorsqu'elle est armée en partiel.

Non: La Partition génère la tonalité de sortie.

 Armement par Téléchargement

Oui: La Partition peut être armée à distance via le logiciel

de téléchargement.

Non: La Partition ne peut être armée à distance.

) Désarmement par Téléchargement

Oui: La Partition peut être désarmée à distance via le

logiciel de téléchargement.

Non: La Partition ne peut être désarmée à distance.

 Tonalité de Sortie Locale

Oui: Lorsque vous armez la Partition seul le Clavier utilisé

produira la tonalité de sortie.

Non: Lorsque vous armez la Partition, tous les claviers

produiront la tonalité de sortie.

 Sans Temporisation d'Entrée en Partiel

Oui: Lorsque la Partition est armée en mode partiel la zone

temporisée devient immédiate.

Non: Lorsque la Partition est armée en mode partiel la zone

temporisée reste retardée.

 Temporisation de Sortie en Mode Partiel

Oui: La Partition lance une temporisation de sortie

lorsqu’elle est armée en mode partiel.

Non: La Partition s’arme instantanément lorsqu’elle est

armée en mode partiel.

Non: La Partition ne s'arme pas automatiquement.

 Armement Auto de la Partition suivant l'Horaire 2

Oui: La Partition s'arme automatiquement lorsque l'Horaire

de Contrôle 2 est activé.

Non: La Partition ne s'arme pas automatiquement.

 Armement Auto de la Partition suivant l'Horaire 3

Oui: La Partition s'arme automatiquement lorsque l'Horaire

de Contrôle 3 est activé.

Non: La Partition ne s'arme pas automatiquement.

) Armement Auto de la Partition suivant l'Horaire 4

Oui: La Partition s'arme automatiquement lorsque l'Horaire

de Contrôle 4 est activé.

Non: La Partition ne s'arme pas automatiquement.

 Désarmement Auto de la Partition suivant l'Horaire 1

Oui: La Partition se désarme automatiquement lorsque

l'Horaire de Contrôle 1 est désactivé.

Non: La Partition ne se désarme pas automatiquement.

 Désarmement Auto de la Partition suivant l'Horaire 2

Oui: La Partition se désarme automatiquement lorsque

l'Horaire de Contrôle 2 est désactivé.

Non: La Partition ne se désarme pas automatiquement.

 Désarmement Auto de la Partition suivant l'Horaire 3

Oui: La Partition se désarme automatiquement lorsque

l'Horaire de Contrôle 3 est désactivé.

Non: La Partition ne se désarme pas automatiquement.

 Désarmement Auto de la Partition suivant l'Horaire 4

Oui: La Partition se désarme automatiquement lorsque

l'Horaire de Contrôle 4 est désactivé.

Non: La Partition ne se désarme pas automatiquement.

 Armement si Partition "Prête"

Oui: L'armement d'une Partition n'est possible que si elle

est "Prête" (Totalité des zones fermées).

Non: L'armement d'une Partition est possible même si une

ou plusieurs zones sont ouvertes. Dans ce cas, le clavier indiquera les zones activées et générera une tonalité de défaut. Les zones activées devront être refermées avant la fin de la temporisation de sortie sinon la Partition ne sera pas armée.

Armement/Désarmement Auto des Partitions 

Le Système dispose de quatre Horaires de Contrôle indépendants qui peuvent être configurés pour une commutation Marche/Arrêt à différent moments du Jour et de la semaine (voir page 34). Un ou plusieurs de ces Horaires de Contrôle peuvent être utilisés pour Armer ou Désarmer automatiquement une Partition sélectionné. Chaque Partition possède les options suivantes:

La fonction de chaque Option Armer/Désarmer Auto est la suivante:

 Armement Auto de la Partition suivant l'Horaire 1

Oui: La Partition s'arme automatiquement lorsque l'Horaire

de Contrôle 1 est activé.

INS213 31

Page 32

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

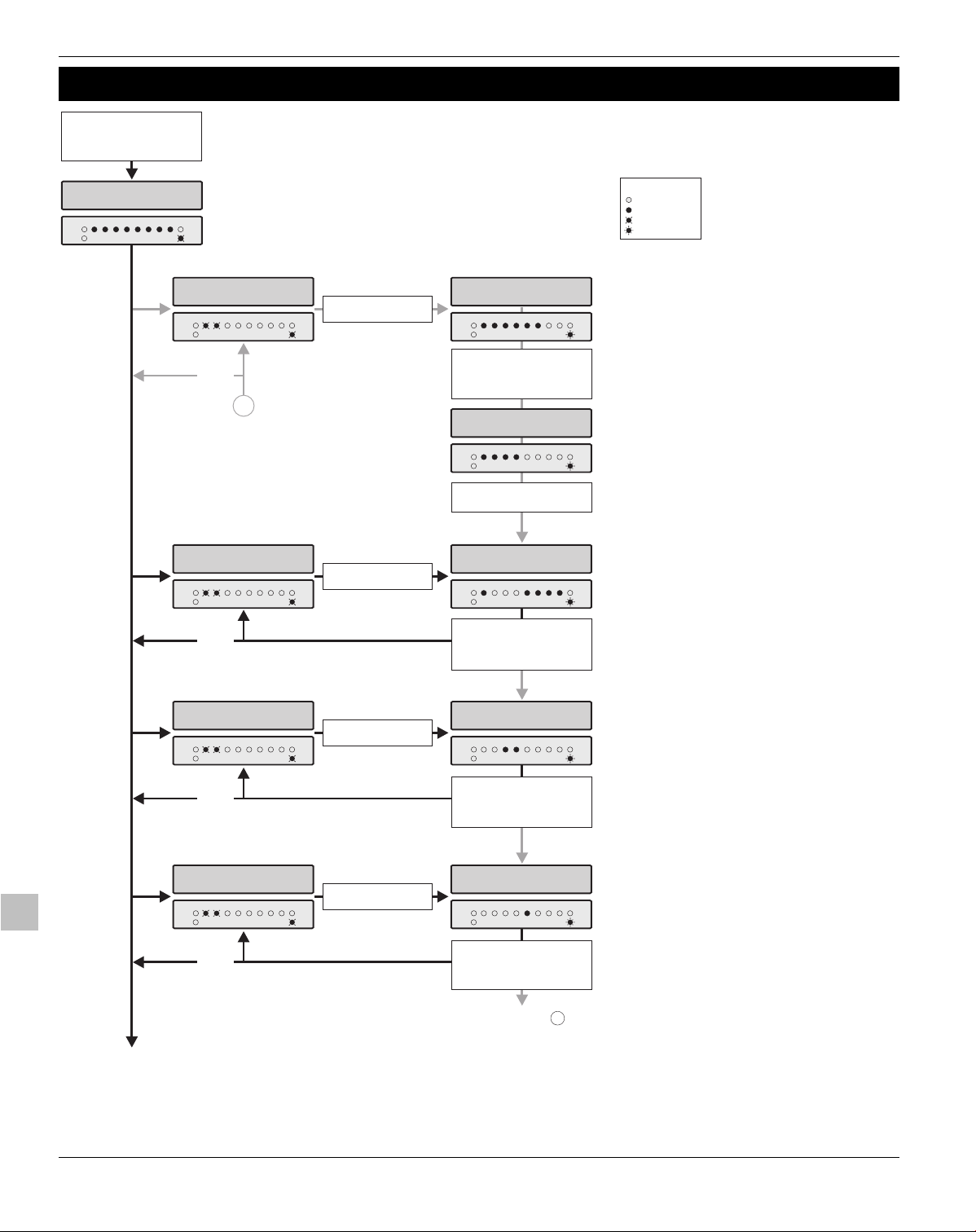

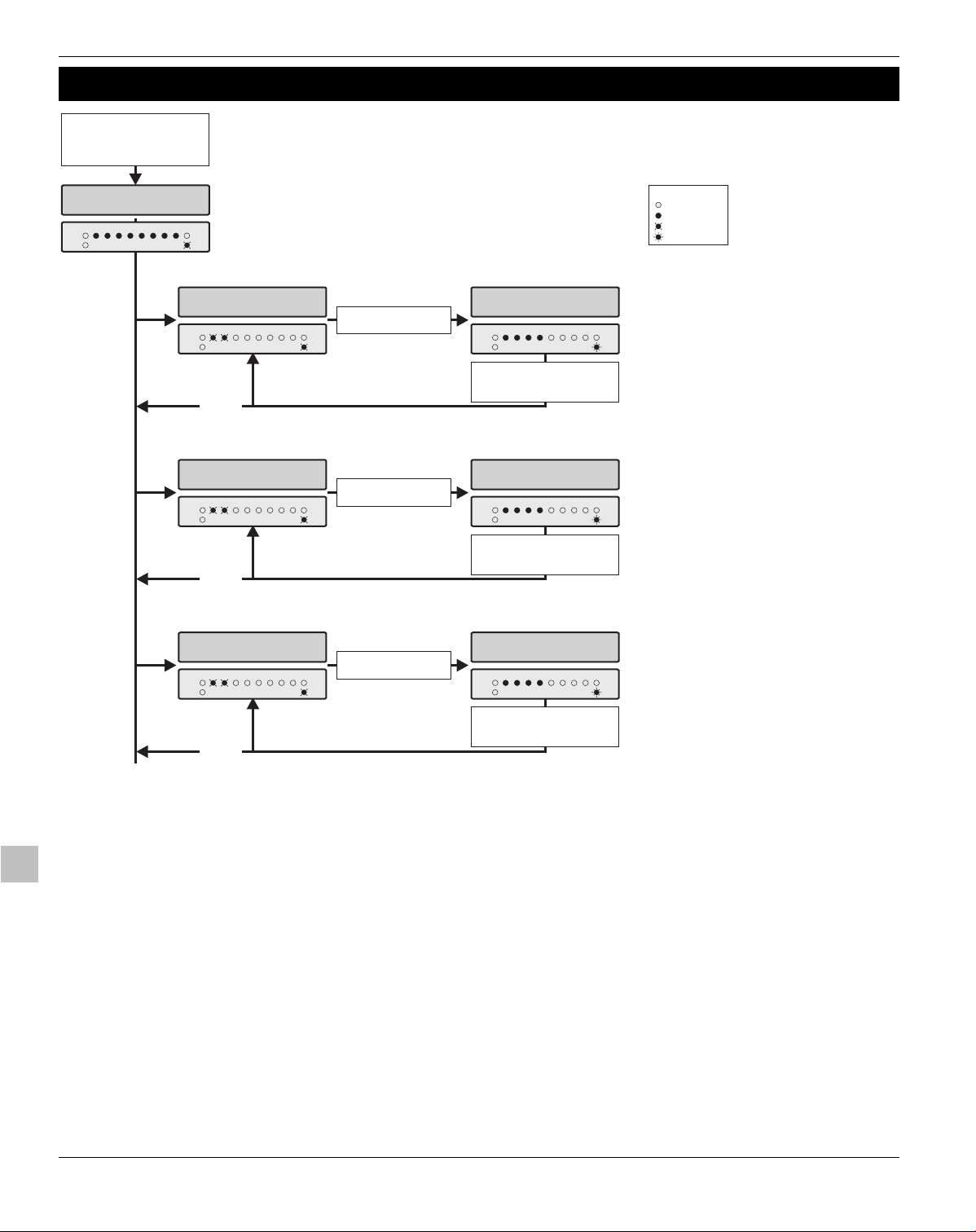

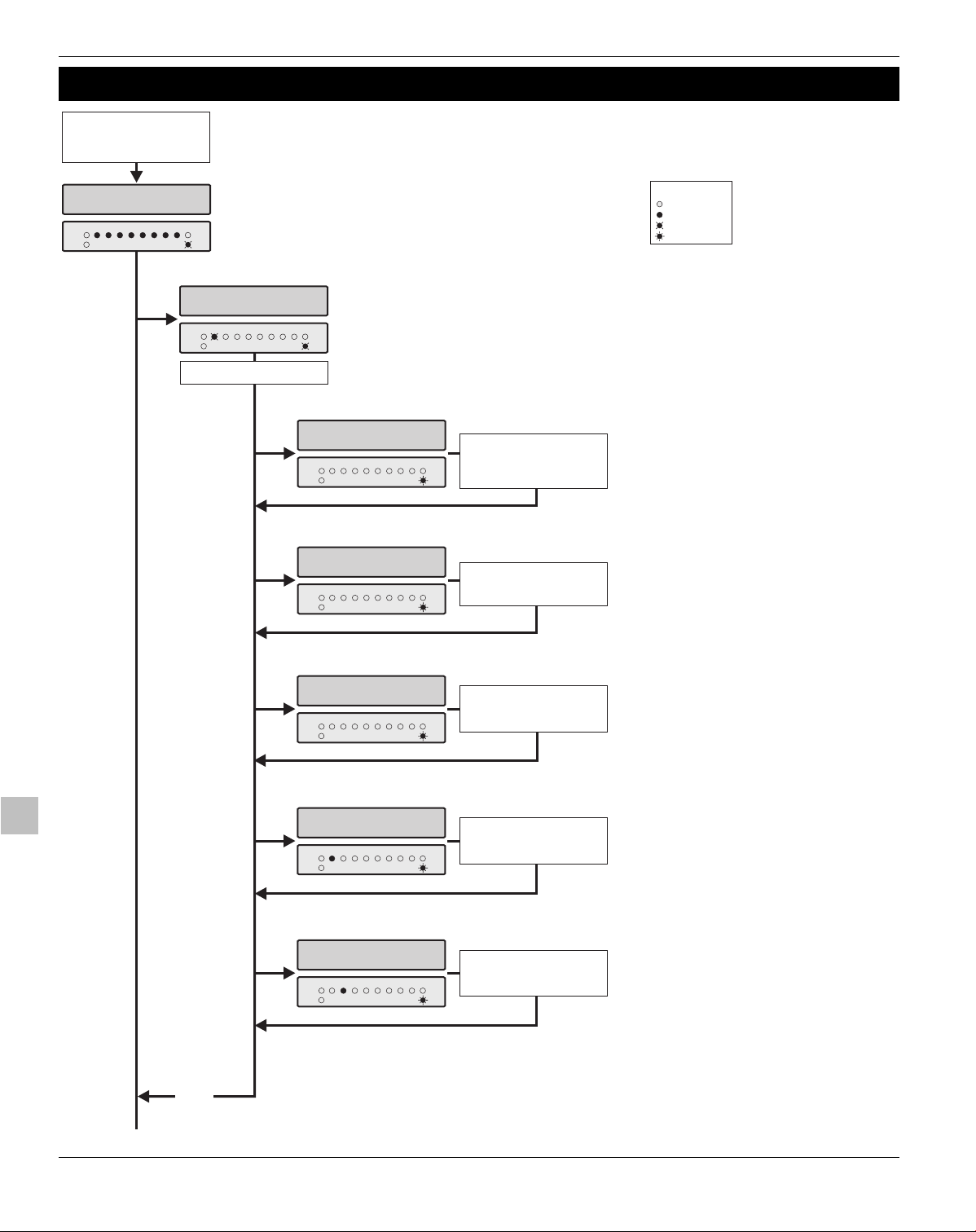

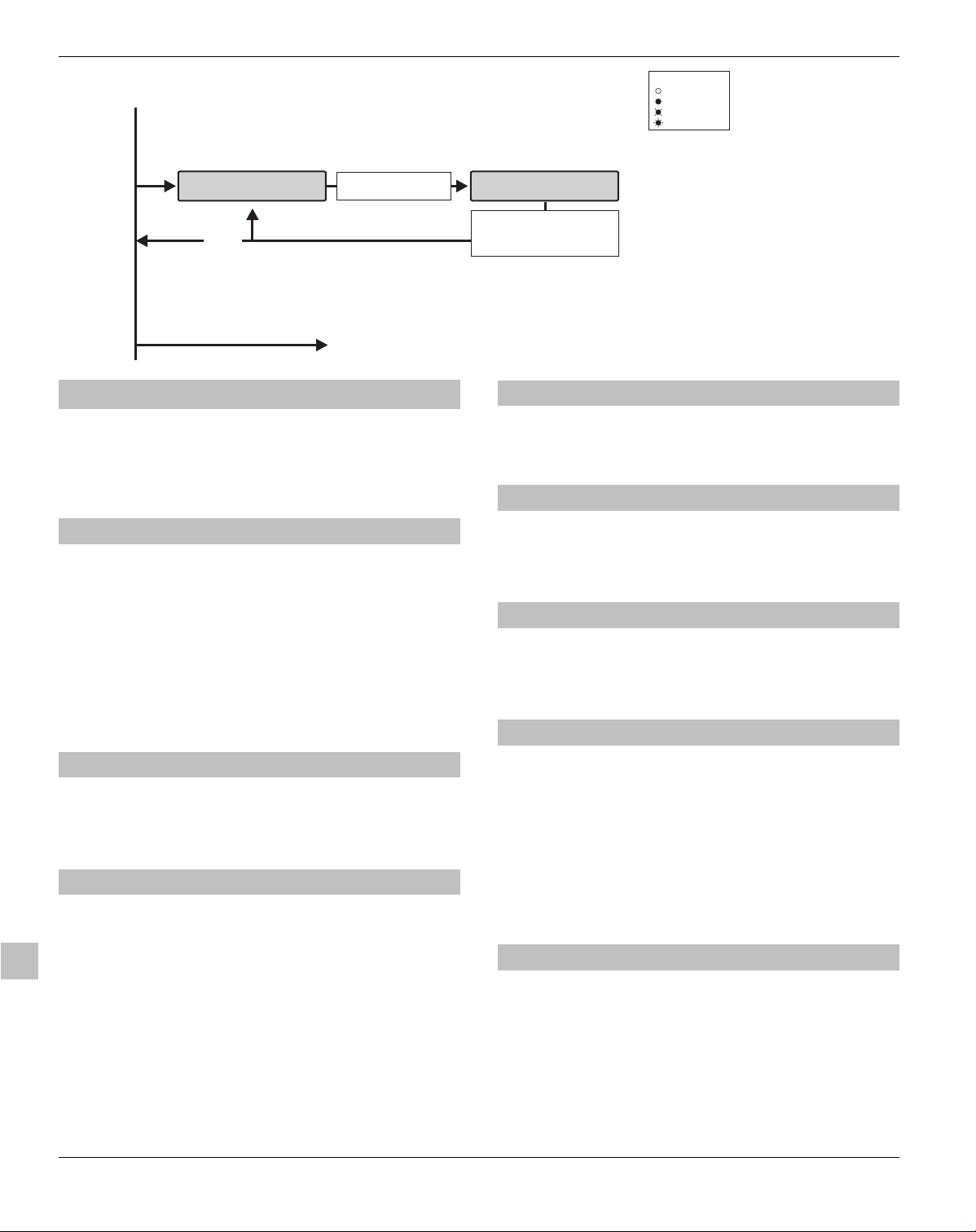

Programmation Système

Entrez Code d’Accès

Technicien

????

Ensuite appuyez sur

puis

Mode Technicien Menu No > ??

Alarme

Entretien

Zones

87654321

Armé

Prêt

Tempos SystÒme Quelle Tempo >??

Alarme

Entretien

Zones

Compteurs Choix 0 a 2> ?

Alarme

Entretien

Zones

Horaires Horaires No>?

Alarme

Entretien

Zones

Tempos Système

Entrez numéro

Armé

Prêt

Te mp o ??

87654321

Compteurs

Entrez numéro

87654321

Armé

Prêt

compteur ?

Horaires

87654321

Armé

Prêt

Entrez horaires

14-

Dòfaut PTT Valeur : 001

Zones

87654321

Alarme

Entretien

Entrez nouveau délai

???

ULCD:

Utilisez pour faire

défiler valeur puis appuyez

sur

Armé

Comptage Zone Valeur : 003

Zones

Alarme

Entretien

Entrez nouvelle valeur

???

Utilisez pour faire

défiler valeur puis appuyez

sur

87654321

ULCD:

Horaires

> 00:00

Zones

Alarme

Entretien

Entrez horaire mise en marche

HHMM

87654321

Horaires

> 1*****7. <

Zones

Alarme

Entretien

Utilisez - pour

sélectionner/déselectionner les jours de mise en marche. Puis appuyez sur ou

87654321

Horaires

> 00:00

Zones

Alarme

Entretien

Entrez horaire mise en arrêt

HHMM

87654321

Légende

Eteint Allumé

Flash lent

Flash rapide

System Timers

Délai défaut d’alimentation 220v

Délai défaut de ligne téléphonique

Délai “Cross Zone”

Délai zone en maintenance

Prêt

Armé

Prêt

Armé

Prêt

Armé

Prêt

Armé

Prêt

Délai de fin d’évènement

Durée sortie impulsion

Temps de réponse des zones

Délai d’annulation de la transmission

Période du test cyclique

Délai “Confort”

Délai de visite d’entretien

Délai de vérification des détecteurs

de fumée 2 fils Délai de confirmation d’alarme

Délai d’activité

Compteurs

Compteur

Volume des tonalités

Volume du carillon

Note

Les horaires de Marche/Arrêt doivent être entrés en format 24 heures, par exemple,

5.00pm = 17:00.

Les jours sont sélectionnés comme suit :

Dimanche

Lundi

Mardi

Mercredi

Jeudi

Vendredi

Samedi

Horaires

> 1*****7. <

Zones

87654321

Armé

Prêt

Suite page

Alarme

Entretien

Utilisez - pour

sélectionner/déselectionner

les jours de mise en arrêt.

Ensuite appuyez sur ou

32 INS213

Page 33

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

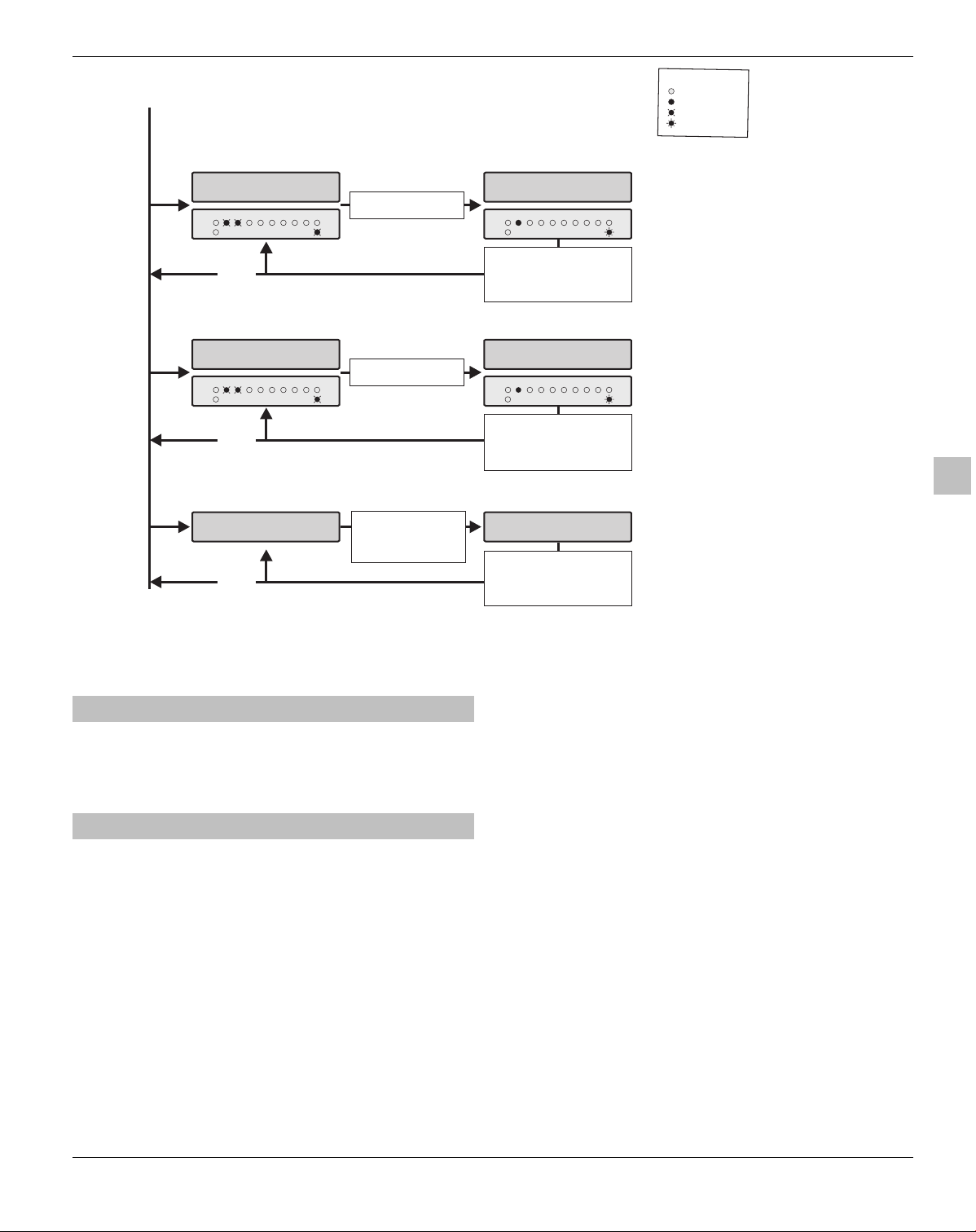

Suite de la page

Options SystÒme1

> ****56*8 <

Alarme

Entretien

Options SystÒme2

Alarme

Entretien

Options SystÒme3

Alarme

Entretien

Supervisions

Alarme

Entretien

Entròe Aux. Inutilisòe

Alarme

Entretien

Zones

> 123**6** <

Zones

> *2****7* <

Zones

> ***45678 <

Zones

Légende

Eteint Allumé Flash lent

Options Système 1

Utilisez - pour

87654321

sélectionner/déselectionner

Armé

Prêt

les options.

Ensuite appuyez sur ou

Flash rapide

Options 1 du système

Fréquence de l’alimentation 60Hz

Supervision de la connexion batterie

Test de charge de la batterie

Programmation verrouillée

Economie d’energie activée

Défaut PTT annule le retard sirène

Détecteur de fumée 2 fils sur sortie 1

haut parleur sur sortie sirène

Options Système 2

Options 2 du système

Défaut si autoprotection lorsque désarmé

Utilisez - pour

87654321

Armé

Prêt

sélectionner/déselectioner

les options.

Ensuite appuyez sur ou

Défaut si autoprotection lorsqu’armé en partiel

Délai de fin d’évènement

Fin d’évènement avec délai de fin d’évènement

Clé inhibée si défaut d’autoprotection

Armement total sans retard de transmission

Retard de fin d’alarme

Fin d’alarme avec délai de fin d’évènement

Options Système 3

Utilisez - pour

87654321

sélectionner/déselectionner

Armé

Prêt

les options.

Ensuite appuyez sur ou

Options 3 du système

Pas de sirène si erreur de sortie en mode total

Test de zone silencieux

Témoin alarme indique incendie seul

Tonalités d’entrée/sortie sur haut-parleur

Sélection de partition

Conformité EN 50131-1

Rétablissement automatique des zones éjectées

Sortie sirène inversée

Supervisions

Utilisez - pour

87654321

sélectionner/déselectionner

Armé

Ensuite appuyez sur ou

Prêt

les options.

Supervisions

Sortie 1 centrale supervisée

Sortie 2 centrale supervisée

Sortie sirène supervisée

Autoprotection centrale supervisée

Fusible auxiliaire supervisé

Batterie supervisée

Alimentation secteur supervisée

Ligne téléphonque supervisée

Entrée Auxiliaire

Inutilisée

Choisissez -

87654321

défiler les choix puis puis

Armé

Prêt

ULCD:

Utilisez pour faire

appuyez sur

Autoprotection

Réarmement déporté

Controle de la ligne téléphonique

Agression audible

Divers 1

Options diverses 1

Bips sirène en armement/désarmement total

Bips sirène en armement/désarmement partiel

Défaut 220V sans acquittement

Ouvertures/fermetures désactivées en partiel

Temporisations Cross Zone en minutes

Ejection interdite si partition armée

Zones tempos avec alarme en sortie

Test de charge batterie suivant horaire 4

Divers 1

> ***4**** <

Alarme

Entretien

Zones

87654321

sélectionner/déselectionner

Armé

Ensuite appuyez sur ou

Prêt

les options.

Utilisez - pour

Divers 2

Options diverses 2

1 Sans acquittement des défauts

Acquittement par tous les utilisateurs

Désactiver impression en temps réel

Activer le module sirène et les options UK

Divers 2

> ******** <

Alarme

Entretien

Zones

87654321

sélectionner/déselectionner

Armé

Ensuite appuyez sur ou

Prêt

Utilisez - pour

les options.

INS213 33

Page 34

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

Temporisations du Système 

14 Temporisations contrôlent différents paramètres du Système et les délais de certaines fonctions. Les temporisation sont les suivantes :

 Délai Défaut d’Alimentation 220V

Cette Temporisation retarde l’indication sonore à la suite d’une coupure d’alimentation 220V (CA).

 Délai Défaut de Ligne Téléphonique

Cette Temporisation retarde l’indication sonore à la suite d’un Défaut de ligne téléphone.

 Délai "Cross Zone"

Si une ou plusieurs zones ont l'attribut "Cross Zone" validé, alors le Système générera une "Alarme Vérifiée Zone Cross" si les zones sont activées durant ce délai.

 Délai "Zone en Maintenance"

Cette valeur définit en nombre de Jours la période pendant laquelle une zone est mise en Test. Si une zone avec l'attribut "En Maintenance" (voir page 27) déclenche pendant cette période, elle ne provoque pas d’alarme, cependant, l’événement est enregistré et la zone affichée lorsque l’utilisateur désarme le système. Toutes les zones en maintence sont retirées du test à la fin de cette période, si aucun déclenchement ne s'est produit sur ces zones.

) Délai de Fin d'Evénement

Cette valeur détermine le délai entre une fin d'événement survenant sur le système et sa transmission au centre de télésurveillance.

 Durée Sortie Impulsion

Si une Sortie est programmée avec l’attribut "Impulsion", elle sera activée pour la durée de ce délai, De 001 à 255 x 100mS.

 Temps de Réponse des Zones

Si une zone est programmée avec l’attribut "Réponse Rapide", le temps de réponse de la zone sera contrôlé par la durée de ce délai, De 001 à 255 x 8ms.

 Délai d’Annulation de la Transmission

Cette Temporisation fixe la durée pendant laquelle une transmission d’alarme peut être annulée après l'activation de l’alarme. Lorsqu’une alarme se produit, l'événement "Alarme Annulée" est enregistrée seulement si le système est désarmé pendant cette période. Si le système est désarmé après cette période "Alarme Annulée’ n’est PAS enregistré.

 Période du Test Cyclique

Cette valeur contrôle l’intervalle du test cyclique de transmission au centre de télésurveillance. 000 = Désactivé; 024 = journalier; 168 = hebdomadaire etc.

 Durée de "Confort"

Cette valeur définie la Durée d'activation des Sorties de type "confort". Ces Sorties sont activées à chaque utilisation du Clavier et lorsque le Système est en temporisation d’entrée.

 Délai de Visite d'Entretien

Cette valeur fixe la période après laquelle la Led "Entretien" s'éclairera pour demander une visite d'entretien du système. Si la Temporisation est réglée à 000, l'option est désactivée.

 Délai de Vérification des Détecteur de Fumée 2 Fils

Si ce délai est programmé à zéro, les détecteurs de fumée 2 fils ne sont pas vérifiés, dès qu’un détecteur est activé, la centrale passe en alarme incendie. Lorsque ce délai est supérieur à zéro, les détecteurs de fumée 2 fils sont vérifiés : Au premier déclenchement, la centrale lance ce délai puis désactive l’alimentation des détecteurs de fumée 2 fils pour une courte période, puis les réalimente. Si le détecteur redéclenche avant la fin du délai, la centrale génère alors une alarme incendie vérifiée.

 Délai de Confirmation d'Alarme

Ce délai commence lorsqu’une alarme intrusion se produit. Si une seconde zone (différente) est activée pendant ce délai, les sorties de type "Alarme Confirmée" seront activées. Si une seconde zone (différente) est activée après ce délai, les sorties de type "Alarme Confirmée" ne seront pas activées.

 Délai d'Activité

Si une zone avec l’attribut “Contrôle d'Activité” validé n'a jamais été activée durant ce délai, alors elle sera affichée comme active au clavier lors de l'armement du système. Une fois le délai terminé, celui-ci recommence et toutes les zones avec l'attribut “Contrôle d'Activité" apparaissent comme actives sur le clavier.

Compteur/Niveaux Sonore du Système

La fonction de chaque Compteur/Niveau est décrite ci-dessous :

 Compteur

Ce compteur contrôle le nombre de fois qu’une zone peut déclencher. Une fois qu’une zone a atteint cette limite, elle ne provoquera plus de nouvelle alarme. Pour utiliser ce Compteur, la zone doit être programmée avec l’attribut "Comptage", voir page 27.

 Volume des Tonalités

Cette valeur contrôle le volume des différentes tonalités (Entrée/Sortie, Défaut, etc.) des haut-parleurs connectés à la sortie sirène. 0=volume minimum ; 7= volume maximum.

 Volume du Carillon

Cette valeur contrôle le volume du carillon des haut-parleurs connectés à la sortie sirène. 0=volume minimum ; 7=volume maximum.

Horaires de Contrôle 

Le Système dispose de 4 Horaires de contrôle indépendants qui peuvent être configurés pour une commutation Marche/Arrêt à différents moments de la journée et des jours de la semaine. Une fois configurés ces horaires peuvent être utilisés pour armer/désarmer automatiquement les Partitions ou verrouiller l’accès au système pour un utilisateur. Les horaires de contrôle peuvent aussi être utilisés pour contrôler les sorties etc.

34 INS213

Page 35

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

Options 1 du Système 

La fonction de chaque option est décrite ci-dessous :

 Fréquence de l'alimentation 60Hz

Oui: L’horloge du système est synchronisée par une

alimentation secteur de fréquence 60Hz.

Non: L’horloge du système est synchronisée par une

alimentation secteur de fréquence 50Hz.

 Supervision de la Connexion Batterie

Oui: Le Système vérifie que la batterie est connectée

(toutes les 30 Secondes).

Non: Le Système ne vérifie pas la batterie.

 Test de Charge de la Batterie

Oui: Le Système est alimenté par la batterie pendant 1

minute à minuit pour en tester la charge.

Non: Le Système n’effectue pas le test de charge de la

batterie.

) Programmation Verrouillée

Oui: La mémoire non volatile est verrouillée et les picots de

Reset Usine de la centrale sont désactivés, ceci permet d'interdire la déprogrammation du système.

Non: Les picots de Reset Usine de la centrale sont activés,

permettant ainsi le retour aux paramètres Usines du système.

 Economie d'Energie Activée

Oui: Le rétro-éclairage des Claviers est supprimé lors d'une

coupure d'alimentation 220V.

Non: Le rétro-éclairage des claviers demeure présent lors

d'une coupure d'alimentation 220V.

 Défaut PTT annule le Retard Sirène

Oui: Le Système annulera le retard sirène en cas de défaut

sur la ligne téléphonique.

Non: Le Système impose le retard sirène.

 Détecteur de Fumée 2 Fils sur Sortie 1

Oui: La Sortie 1 de la centrale est utilisée pour alimenter

des détecteurs de fumée 2 fils (JP1 sur le circuit imprimé principal doit aussi être enlevé, voir page 8).

Non: La sortie 1 de la centrale est une sortie programmable

normale.

Non: Une autoprotection provoque une alarme lorsque le

système est armé en partiel.

 Retard de Fin d'Evénement

Oui: La transmission de fin d'événement (autre que sur une

zone) sera retardée du Délai de Fin d'Evénement ou jusqu’à que le Système soit désarmé (voir 4 cidessous).

Non: La fin d'événement (autre que sur une zone) est

transmise dès qu'elle se produit.

) Fin d'Evénement avec Délai de Fin d'Evénement

Oui: Si l'option 2.3 ci-dessus est validée, alors cette option

si elle est validée permet de retarder la transmission suivant le Délai de Fin d'Evénement seulement.

Non: Dans ce cas, la transmission sera retardée jusqu’à que

le Système soit désarmé seulement.

 Clé inhibée si Défaut d'Autoprotection

Oui: Un défaut d'autoprotection sur une zone de MES à clé

empêche le fonctionnement de la clé.

Non: Un défaut d'autoprotection sur une zone de MES à clé

n'empêche pas le fonctionnement de la clé.

 Armement Total sans Retard de Transmission

Oui: Le Retard de Transmission d’Alarme est ignoré lorsque

le système /Partition est armé en mode total.

Non: Le Retard de Transmission d’Alarme est maintenu.

 Retard de Fin d'Alarme

Oui: La transmission de fin d'alarme de zone sera retardée

jusqu’à ce que le Délai de Fin d'Evénement expire ou jusqu’à ce que le système soit désarmé (voir 8 cidessous).

Non: La transmission de fin d'alarme de zone sera effectuée

immédiatement.

 Fin d'Alarme avec Délai de Fin d'Evénement

Oui: Si l’option 2.7 ci-dessus est validée, alors cette option

si elle est validée permet de retarder la transmission de fin d'alarme suivant le Délai de Fin d'Evénement seulement.

Non: Dans ce cas, la transmission des fins d'alarme sera

retardée jusqu’à que le Système soit désarmé seulement.

 Haut-Parleur sur Sortie Sirène

Oui: La sortie sirène de la centrale est configurée pour

commander des Haut-parleurs.

Non: La sortie sirène de la centrale est configurée pour

commander des Sirènes.

Options 2 du Système )

La fonction de chaque option est décrite ci-dessous :

 Défaut si Autoprotection lorsque Désarmé

Oui: Une autoprotection provoque un défaut lorsque le

système est désarmé.

Non: Une autoprotection provoque une alarme lorsque le

système est désarmé.

 Défaut si Autoprotection lorsqu'Armé en Partiel

Oui: Une autoprotection provoque un défaut lorsque le

système est armé en partiel.

INS213 35

Options 3 du Système 

La fonction de chaque option est décrite ci-dessous :

 Pas de Sirène si Erreur de Sortie en Mode Total

Oui: La sirène n'est pas activée si une erreur de sortie se

produit lorsque le Système est armé totalement.

Non: La sirène est activée si une erreur de sortie se produit

lorsque le Système est armé totalement.

 Test de Zone Silencieux

Oui: En mode Test de Zone, le buzzer est silencieux

lorsque toutes les zones sont fermées et émet un son pulsé lorsqu’une ou plusieurs zones sont activées.

Non: En mode Test de Zone, le buzzer est continu lorsque

toutes les zones sont fermées et émet un son pulsé lorsqu’une ou plusieurs zones sont activées.

Page 36

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

 Témoin Alarme indique Incendie Seul

Oui: Le témoin alarme n’indiquera que les alarmes

incendie. Une zone d'alarme incendie affiche la zone correspondante ainsi que le témoin alarme. Les détecteur de fumée 2 fils n’active que le témoin alarme. Toutes les autres zones n’activent que le témoin de zone correspondant.

Non: Le témoin alarme indique à la fois les alarmes et les

alarmes incendie.

) Tonalités d'Entrée/Sortie sur Haut-parleur

Oui: Le haut-parleur de la centrale produit des tonalités

d’entrée/Sortie.

Non: Le haut-parleur de la centrale ne produit que des

tonalités d’alarme et de défaut.

 Sélection de Partition

Oui: L’utilisateur peut temporairement sélectionner une

autre Partition en appuyant sur la touche , puis sur le numéro de la Partition correspondante. Lorsque le clavier déporté est sélectionné sur une autre Partition, les témoins n'affichent que les informations relatives à la Partition sélectionnée. Le clavier déporté reviendra a sa position initiale 15 secondes après que la dernière touche ait été pressée ou 1 minute après la dernière entrée de code utilisateur.

Non: Tous les claviers déportés sont bloqués sur leur

Partition programmée et l’utilisateur ne peut pas sélectionner une autre Partition.

 Conformité EN 50131-1

Oui: Le code technicien ne sera accepté que si l’utilisateur

en a autorisé l'accès (voir page 64). Si le système n'est pas désarmé avant la fin de la temporisation d’entrée, le système génère une alarme interne de 30 secondes avant d’activer la sirène et le transmetteur.

Non: Le code technicien est accepté à tout instant et le

dépassement de la temporisation d’entrée agit normalement.

 Rétablissement Automatique des Zones Ejectées

Oui: Toutes les zones éjectées manuellement sont

automatiquement rétablies lorsque la Partition est désarmée.

Non: Toutes les zones éjectées manuellement le reste

lorsque la Partition est désarmée.

 Sortie Sirène Inversée

Oui: Lorsque la sortie sirène de la centrale est configurée

pour un fonctionnement Sirène (voir Options 1.8 du système page 35), la sortie est inversée. Tension présente au repos, Tension absente en alarme.

Non: La sortie sirène est standard.

 Sortie 2 Centrale Supervisée

Oui: La sortie 2 de la centrale est supervisée. Si le dispositif

est déconnecté, le système génère un "Défaut Sortie 2".

Non: La sortie 2 de la centrale n’est pas supervisée.

 Sortie Sirène Supervisée

Oui: La sortie Sirène de la centrale est supervisée. Si le

dispositif est déconnecté, le système génère un "Défaut Sirène".

Non: La sortie sirène de la centrale n’est pas supervisée.

) Autoprotection Centrale Supervisée

Oui: Le système supervise l’autoprotection du coffret de la

centrale.

Non: L’autoprotection du coffret de la centrale n’est pas

supervisée.

 Fusible Auxiliaire Supervisé

Oui: Le fusible auxiliaire 12V est supervisé. Si le fusible est

coupé, le système génère un ‘"Défaut Fusible Aux".

Non: Le fusible auxiliaire 12V n’est pas supervisé.

 Batterie Supervisée

Oui: La batterie est supervisée. Si la batterie est

déconnectée ou défectueuse, le système génère un "Défaut Batterie".

Non: La batterie n’est pas supervisée.

 Alimentation Secteur Supervisée

Oui: L'alimentation secteur est supervisée. Si l'alimentation

220V est coupée, le système génère un "Défaut 220V".

Non: L'alimentation secteur n’est pas supervisée.

 Ligne téléphonique Supervisée

Oui: La ligne téléphonique connectée à la centrale est

supervisée. Si la ligne téléphonique est déconnectée le système génère un "Défaut PTT".

Non: La ligne téléphonique n’est pas supervisée.

Entrée Auxiliaire 

L’entrée auxiliaire de la centrale peut être programmée pour une des options suivantes :

 Inutilisée

L’entrée auxiliaire n’est pas utilisée.

 Autoprotection

Lorsqu'un 0V est appliqué à l’entrée auxiliaire, l’entrée est sécurisée. Lorsque le OV est retiré, une alarme d’autoprotection est générée.

 Réarmement déporté

Le système réarme toutes alarmes/défauts lorsqu'un 0V est appliqué a l’entrée.

Supervisions 

Ces options vous permettent de déterminer quels supervisions sont activées ou désactivées. La fonction de chaque option est ci-dessous :

 Sortie 1 Centrale Supervisée

Oui: La sortie 1 de la centrale est supervisée. Si le dispositif

est déconnecté, le système génère un "Défaut Sortie 1".

Non: La sortie 1 de la centrale n’est pas supervisée.

36 INS213

 Contrôle de Ligne téléphonique

Le système génère un défaut PTT lorsqu'un 0V est appliqué à l’entrée.

) Agression Audible

Lorsqu'un 0V est appliqué à l’entrée auxiliaire, l’entrée est sécurisée. Si le 0V est retiré, une alarme agression audible se déclenche.

Page 37

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

Options Diverses 1 

La fonction de chaque option est décrite ci-dessous :

 Bips Sirène en Armement /Désarmement Total

Oui: Lorsque le système est armé en mode total, la sortie

sirène de la centrale est activée deux fois. Au désarmement, la sortie est activé une fois. La sortie sirène de la centrale doit être configurée pour un fonctionnement sirène (voir Options du Système 1.8 page 35).

Non: La sortie sirène de la centrale se comporte

normalement en armement total.

 Bips Sirène en Armement/Désarmement partiel

Oui: Lorsque le système est armé en mode partiel, la sortie

Non: La sortie de la sirène de la centrale se comporte

normalement en armement partiel.

 Défaut 220V Sans Acquittement

Oui: Si l’alimentation secteur est défectueuse, le témoin

Entretien clignote rapidement pour indiquer un défaut 220V. Le système peut être armé sans nécessiter l'acquittement du défaut.

Non: Si l’alimentation secteur est défectueuse, le témoin

Entretien clignote normalement pour indiquer un défaut 220V. Le défaut doit être acquitté pour que le système puisse être armé.

) Ouvertures/Fermetures Désactivées en Partiel

Oui: Les Evénements d'Ouvertures et Fermetures ne sont

pas transmis au centre de télésurveillance lorsque le système/Partition est armé en mode partiel.

Non: Les Evénements d'Ouvertures et Fermetures sont

transmis lorsque le système/Partition est armé en mode partiel.

 Temporisations Cross Zone en minutes

Oui: La temporisation “Cross Zone" (02) du système est

calculée en minutes.

Non: La temporisation “Cross Zone" (02) du système est

calculée en secondes.

 Test de Charge Batterie suivant Horaire 4

Oui: L'Horaire 4 est utilisé pour effectuer le test de charge

de la batterie. Lorsque l'horaire commute en Marche le système sera alimenté par la batterie pendant 1 minute.

Non: L'Horaire 4 fonctionne normalement.

Options Diverses 2 

La fonction de chaque option est décrite ci-dessous :

 Sans Acquittement des Défauts

Oui: Lorsqu’un défaut se produit, le système peut être armé

sans avoir besoin de l'acquitter.

Non: Tous les défauts nécessitent un acquittement avant

que le système puisse être armé.

 Acquittement par Tous les Utilisateurs

Oui: Tous les utilisateurs peuvent réarmer les alarmes et

défauts.

Non: Les alarmes et défauts ne peuvent être réarmés que

par les utilisateurs avec l’attribut "Acquittement Alarme/Défaut" (voir Utilisateur Options 3 page 62).

 Désactiver Impression en Temps Réel

Oui: Le port imprimante série (Com1) n’envoie pas les

événements en temps réel.

Non: Le port imprimante série (Com1) envoie les

événements en temps réel.

) Activer le Module Sirène et les options UK

Oui: Lorsque le système est équipé d’un Module Premier

Sirène, cette option doit être activée (ce module n’est

utilisé qu'en Angleterre). Les options suivantes sont également disponibles pour les applications UK :

• Toutes les zones et autoprotections sont désactivées en mode de programmation technicien

• Après avoir entré le mot de passe technicien, la sortie Flash sur le Module Premier Sirène s’active 3 fois, cela appelle le mode technicien accepté si une sirène Texecom Odyssey est connectée.

Non: Le Module Premier Sirène et les options UK sont

désactivés.

 Ejection Interdite si Partition Armée

Oui: L ‘utilisateur ne peut pas éjecter de zones sur une

Partition armée. Seules les zones non armées peuvent être sélectionnées pour éjection.

Non: L’utilisateur peut éjecter les zones d'une Partition

armée.

 Zones Tempos avec Alarme en Sortie

Oui: Si une zone autre que ‘’Temporisée’ ou "Chemin

d'Accès" est activée durant la temporisation de sortie, alors la centrale génère une alarme totale.

Non: Si une zone autre que ‘’Temporisée’ ou "Chemin

d'Accès" est activée durant la temporisation de sortie, alors la centrale génère un défaut.

INS213 37

Page 38

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

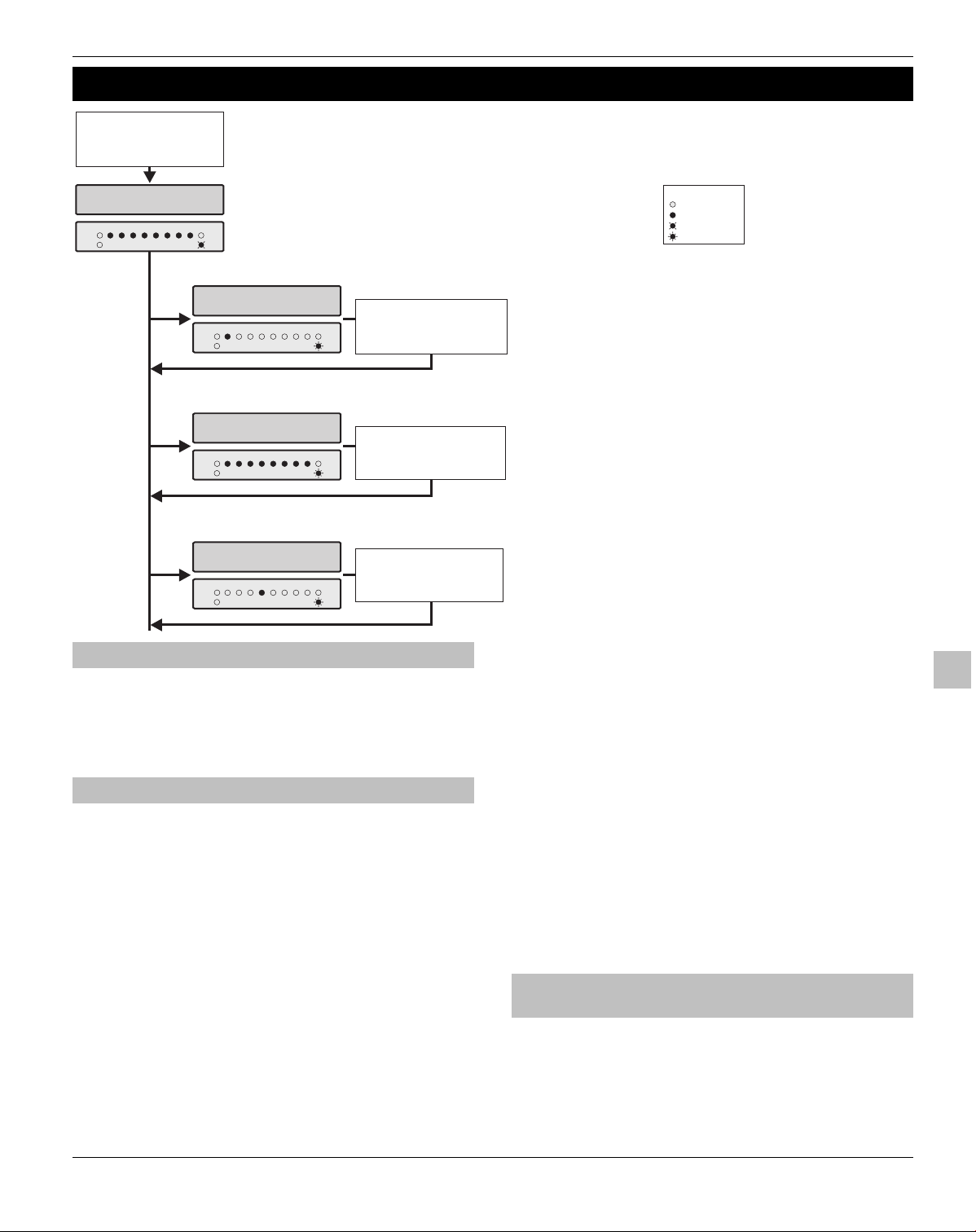

Programmation des claviers

Entrez Code d’Accès

Technicien

????

Ensuite appuyez sur

puis

Mode Technicien Menu No > ??

Alarme

Entretien

Zones

87654321

Armé

Prêt

Opt.1 Claviers Clavier No.?

Alarme

Entretien

Zones

Opt.2 Claviers Clavier No.?

Alarme

Entretien

Zones

Opt.3 Claviers Clavier No.?

Alarme

Entretien

Zones

Options 1 Claviers

Entrez No du clavier

Armé

Prêt

?0pour TOUT

sélectionner

87654321

Options 2 Claviers

Entrez No du clavier.

87654321

?0 pour TOUT

Armé

Prêt

sélectionner

Options 3 Claviers

Entrez No du clavier

87654321

?0 pour TOUT

Armé

Prêt

sélectionner

Opt.1 Claviers

> 1***5*78 <

Alarme

Entretien

sélectionner/déselectionner

Opt.2 Claviers

Alarme

Entretien

sélectionner/déselectionner

Ensuite appuyez ou

Opt.3 Claviers

Alarme

Entretien

sélectionner/déselectionner

appuyez sur ou

Zones

Utilisez - pour

les Options. Ensuite

appuyez sur ou

> 1******* <

Zones

Utilisez - pour

les Options.

> 12345678 <

Zones

Utilisez - pour

les options. Ensuite

Légende

Eteint Allumé Flash lent Flash rapide

Options 1 des claviers

Adressé sur Partition 1

Adressé sur Partition 2

87654321

2 3

Armé

Prêt

5 6 7 8

Options 2 des claviers

1 2 3

Armé

Prêt

5 6 7 8

Options 3 des claviers

1 2 3

Armé

Prêt

5 6 7 8

Adressé sur Partition 3 ( Only) Partition 4 Affichage permanent du clavier Touche pour réactivation de l’affichage Affichage des partitions Verrouillage clavier

Autoprotection si code erroné Alarme incendie activée Alarme médicale activée Alarme agression activée Alarme agression silencieuse Armement rapide par touche ARMER Désarmement rapide par touche DESARMER Ejection rapide par touche EJECTER

Tonalité d’alarme incendie activée Tonalité d’alarme intrusion activée Tonalité de défaut activée Tonalité d’acceptation activée Tonalité d’erreur activée Tonalité carillon activée Tonalité d’entrée activée Tonalité de sortie activée

( Only)Premier 816

Premier 816

Options 4 Claviers

Options 4 des claviers

1 2 3

Armé

Prêt

Zones clavier Autoprotection du clavier désactivé Déplacement de 4 zones Déplacement de 8 zones

Opt.4 Claviers Clavier No.?

Alarme

Entretien

Zones

Opt.4 Claviers

Entrez No du clavier

87654321

?0 pour TOUT

Armé

Prêt

sélectionner.

> ******** <

Alarme

Entretien

sélectionner/déselectionner

Zones

Utilisez - pour

les options. Ensuite

appuyez sur ou

87654321

38 INS213

Page 39

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

Options 1 des Claviers )

Les Options 1 des Claviers sont les suivantes :

 Adressé sur Partition 1

Oui: Le Clavier est attribué à la Partition 1. Non: Le Clavier n'est pas attribué à la Partition 1.

 Adressé sur Partition 2

Oui: Le Clavier est attribué à la Partition 2. Non: Le Clavier n'est pas attribué à la Partition 2.

 Adressé sur Partition 3 (Premier 816 Seulement)

Oui: Le Clavier est attribué à la Partition 3. Non: Le Clavier n'est pas attribué à la Partition 3.

) Adressé sur Partition 4 (Premier 816 Seulement)

Oui: Le Clavier est attribué à la Partition 4. Non: Le Clavier n'est pas attribué à la Partition 4.

 Affichage Permanent du Clavier

Oui: L'affichage du clavier est permanent. Non: L'affichage du clavier s’éteint après l’expiration du

temps de confort.

 Touche pour Réactivation de l'Affichage

Oui: Si l’Option 1.5 du Clavier (ci-dessus) n'est pas validée,

le Clavier sélectionné réactive l’affichage dès l'appui sur une touche quelconque.

Non: L’affichage du Clavier sélectionné se réactive

seulement si un Code d’Accès valide est entré

 Affichage des Partitions

Oui: Le Clavier sélectionné utilise ses témoins de zones

pour indiquer le détails de l’état de zone.

Non: Le Clavier sélectionné utilise ses témoins de zones

pour indiquer l'état Armée/Désarmée des Partitions.

 Verrouillage Clavier

Oui: Après 3 tentatives incorrectes du code (12 touches

appuyées), le Clavier sélectionné est verrouillé pour 5 minutes et provoque l'événement "Code Erroné" .

Non: Le Clavier accepte n’importe quel nombre de

tentatives incorrectes d’entrée de code.

Options 2 des Claviers )

Les Options 2 des Claviers sont les suivantes :

 Autoprotection si Code Erroné

Oui: En cas de Code Erroné sur le Clavier sélectionné, le

Système provoque une alarme Autoprotection.

Non: En cas de Code Erroné sur le Clavier sélectionné, le

Système verrouille le Clavier pour 5 minutes.

L’Option Clavier 1.8 doit également être activée.



 Alarme Incendie Activée

Oui: Le Clavier sélectionné provoque une alarme Incendie

en appuyant simultanément sur les touches  et .

Non: Le Clavier sélectionné ne provoque pas d’alarme

Incendie.

 Alarme Médicale Activée

Oui: Le Clavier provoque une alarme en appuyant

simultanément sur les touches  et .

Non: Le Clavier sélectionné ne provoque pas d’alarme

Médicale.

) Alarme Agression Activée

Oui: Le Clavier sélectionné provoque une Alarme Agression

en appuyant simultanément sur les touches ) et .

Non: Le Clavier sélectionné ne provoque pas d’alarme

Agression.

 Alarme Agression Silencieuse

Oui: L'alarme Agression par les ) et  est silencieuse. Non: L'alarme Agression par les ) et  est audible.

L’Option Clavier 2.4 doit également être activée.



 Armement Rapide par Touche ARMER

Oui: Le clavier sélectionné peut être utilisé pour armer

rapidement le Système (Le Code d’Accès n’est pas nécessaire).

Non: Un Code d’Accès doit être pour armer le Système.

 Désarmement Rapide par Touche DESARMER

Oui: Le Clavier sélectionné peut être utilisé pour désarmer

rapidement le Système (le Code d’Accès n’est pas nécessaire).

Non: Un Code d’Accès doit être pour désarmer le Système.

 Ejection Rapide par Touche EJECTER

Oui: Le Clavier sélectionné peut être utilisé pour éjecter

rapidement des zones (le Code d’Accès n’est pas nécessaire).

Non: Un Code d’Accès doit être entré pour éjecter des

zones.

Options 3 des Claviers )

Les Options 3 des Claviers sont les suivantes :

 Tonalité d'Alarme Incendie Activée

Oui: Le buzzer du clavier peut émettre la Tonalité d’Alarme

Incendie.

Non: La Tonalité d’Alarme Incendie est désactivée.

 Tonalité d’Alarme Intrusion Activée

Oui: Le buzzer du clavier peut émettre la Tonalité d’Alarme

Intrusion.

Non: La Tonalité d’Alarme Intrusion est désactivée.

 Tonalité de Défaut Activée

Oui: Le buzzer du clavier peut émettre la Tonalité de

Défaut.

Non: La Tonalité Problème est désactivée.

) Tonalité d’Acceptation Activée

Oui: Le buzzer du clavier peut émettre la Tonalité

d’Acceptation.

Non: La Tonalité d’Acceptation est désactivée.

 Tonalité d’Erreur Activée

Oui: Le buzzer du clavier peut émettre la Tonalité d’Erreur. Non: La Tonalité d’Erreur est désactivée.

INS213 39

Page 40

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

 Tonalité Carillon Activée

Oui: Le buzzer du clavier peut émettre la Tonalité Carillon. Non: La Tonalité Carillon est désactivée.

 Tonalité d’Entrée Activée

Oui: Le buzzer du clavier peut émettre la Tonalité d’Entrée. Non: La Tonalité d’Entrée est désactivée.

 Tonalité de Sortie Activée

Oui: Le buzzer du clavier peut émettre la Tonalité de Sortie. Non: La Tonalité de Sortie est désactivée.

Options 4 des Claviers )

Les Options 2 des Claviers sont les suivantes :

 Zones Clavier

Oui: Les zones intégrées au clavier sélectionné sont

activées et attribuées de la façon suivante :

Clavier Attribution des Zones

1Zone 9 & 10

2Zone 11 & 12

3Zone 13 & 14

4Zone 15 & 16

5N/C

6N/C

Non: Les zones intégrées au clavier sélectionné sont

désactivées.

Non: Les témoins de zone du clavier fonctionnent

normalement.

Les Options 3, 4 and 5 permettent au clavier Premier



RKP4 d’être utilisé en système multi-Partitions avec plus de 4 zones et au clavier Premier RKP8 d’être utilisé en système multi-Partitions avec plus de 8 zones. L’exemple ci dessous montre comment un système à 16 zones divisé en deux Partitions peut utiliser deux claviers déportés Premier RKP 8.

Zone 4 Zone 3 Zone 2 Zone 1

Alarme

Entretien

Zone 12 Zone 11 Zone 10 Zone 9

Alarme

Entretien

Zones

Zone 5 Zone 6 Zone 7 Zone 8

87654321

Armé

Prêt

Zone13 Zone 14 Zone 15 Zone 16

87654321

Armé

Prêt

Clavier déporté 1 (Partition 1)

Option 4 des claviers :

Déplacement de 4 zones

(désactivé)

Déplacement de 8 zones

(désactivé)

Clavier déporté 2 (Partition 2)

Options 4 des claviers :

Déplacement de 4 zones

(désactivé)

Déplacement de 8 zones

(activé)

Cette option n’a d’importance que si le clavier est de



type Premier RKP16 Plus, Premier LCD ou Premier LCDL.

Si le système est équipé soit d'un Module d’Extension Embrochable ou déporté, les zones correspondantes sur le Module d’Extension seront désactivées si les zones du clavier déporté sont activées.

 Autoprotection du Clavier Désactivée

Oui: L’autoprotection du clavier déporté n’est pas

contrôlée.

Non: L’autoprotection du clavier déporté est contrôlée.

 Déplacement de 4 zones

Oui: Les témoins de zone du clavier indique l'état des

zones depuis la zone 5, par exemple le témoin zone 1 du clavier représente l'état de la zone 5 et le témoin zone 2 du clavier représente l'état de la zone 6, etc.

Non: Les témoins de zone du clavier fonctionnent

normalement.

) Déplacement de 8 zones

Oui: Les témoins de zone du clavier indique l'état des

zones depuis la zone 9, par exemple le témoin zone 1 du clavier représente l'état de la zone 9 et le témoin zone 2 du clavier représente l'état de la zone 10, etc.

40 INS213

Page 41

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

Programmation des Modules d’Extension

Entrez Code d’Accès

Technicien

????

Ensuite appuyez sur

puis

Mode Technicien Menu No > ??

Zones

87654321

Alarme

Entretien

Armé

Prêt

Partitions du Module d’Extension

Partition

> 1***.... <

Alarme

Entretien

Zones

87654321

Armé

Prêt

Utilisez - pour

sélectionner/déselectionner

les options.

Ensuite appuyez sur ou

Tonalités du Module d’Extension

Tonalitòs HP

> 12345678 <

Alarme

Entretien

Zones

87654321

Armé

Prêt

Ensuite appuyez sur ou

Utilisez - pour

sélectionner/déselectionner

les options.

Niveau du Volume du Modue d’Extension

Volume HP Valeur: 004

Alarme

Entretien

Zones

Entrez le volume -

Utilisez pour faire

87654321

Armé

Prêt

défiler la valeur ensuite

appuyez sur

ULCD:

Partitions du Module d’Extension 

La sortie haut-parleur du module d’extension génère des tonalités uniquement pour les Partitions auxquelles le module est adressé. Par exemple, si le module d’extension est adressé à la Partition 3, le haut-parleur ne sera activé que lorsque la Partition 3 est en alarme, entrée, sortie etc..

Tonalités du Module d’Extension 

Les tonalités du module d’extension sont les suivantes :

 Tonalités d’alarme Incendie

Oui: La Sortie Sirène du Module d’Extension peut produire

la Tonalité Alarme Incendie.

Non: La Tonalité Alarme Incendie est désactivée.

 Tonalités d'Alarme Intrusion

Oui: La Sortie Sirène du Module d’Extension peut produire

la Tonalité Alarme Intrusion.

Non: La Tonalité Alarme Intrusion est désactivée.

 Tonalité de Défaut

Oui: La sortie Sirène du Module d’Extension peut produire

la Tonalité Problème.

Non: La Tonalité Problème est désactivée.

) Tonalité d’Acceptation

Oui: La Sortie Sirène du Module d’Extension peut produire

la Tonalité d’Acceptation.

Non: La Tonalité d’Acceptation est désactivée.

Légende

Eteint Allumé Flash lent Flash rapide

Partitions du module d’extension

Partition 1 adressé

Partition 2 adressé

Partition 3 adressé

( Seulement)

Premier 816

Partition 4 adressé

( Seulement)Premier 816

Tonalités du module d’extension

Tonalité d’alarme incendie

Tonalité d’alarme intrusion

Tonalité de défaut

Tonalité d’acceptation

Tonalité d’erreur

Tonalité carillon

Tonalité d’entrée

Tonalité de sortie

 Tonalité d’Erreur

Oui: La Sortie Sirène du Module d’Extension peut produire

la Tonalité d’Erreur.

Non: La Tonalité d’Erreur est désactivée.  Tonalité Carillon

Oui: La Sortie Sirène du Module d’Extension peut produire

la Tonalité Carillon.

Non: La Tonalité Carillon est désactivée.

 Tonalité d’Entrée

Oui: La Sortie Sirène du Module d’Extension peut produire

la Tonalité d’Entrée.

Non: La Tonalité d’Entrée est désactivée.

 Tonalités de Sortie

Oui: La Sortie Sirène du Module d’Extension peut produire

la Tonalité de Sortie.

Non: La Tonalité de Sortie est désactivée.

Niveau du Volume du Module d’Extension



Cette option contrôle le niveau de volume des Tonalité émises par les haut-parleurs connectés à la sortie Hautparleurs du Module d’Extension Déporté (entrée/sortie, défaut, etc.) 0=volume minimum; 7=volume maximum.

INS213 41

Page 42

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

Programmation des Sorties

Entrez Code d’Accès

Technicien

????

Ensuite appuyez sur

puis

Mode Technicien Menu No > ??

Alarme

Entretien

Zones

87654321

Armé

Prêt

Sorties Centrale Sortie No?

Alarme

Entretien

Zones

Sorties Centrale

87654321

Entrez sortie centrale

Armé

Prêt

18-

Sorties Centrale Selon SysTÒme

Zones

87654321

Alarme

Entretien

Entrez le No groupe

sortie -03

Sorties Centrale Confort

Alarme

Entretien

Entrez type selon sortie pour

le groupe sélectionné ??

LCD: Utilisez pour faireU

défiler le type puis appuyez sur y

Zones

Armé

Prêt

87654321

Armé

Prêt

Sorties Centrale

> ******** <

Zones

Alarme

Entretien

Utilisez - pour

sélectionner/désélectionner

les attributs. Ensuite

appuyez sur ou

87654321

Armé

Prêt

Légende

Eteint Allumé Flash lent Flash rapide

Sortie Groupe

Inutilisée

Système

Partition

Zone

Types de sortie

Voir page 44 pour une liste des types de sorties du système. Voir page 45 pour une liste des types de sorties partition. Voir page 46 pour une liste des types de sorties de zone.

Attributs des sorties

Partition 1

Partition 2

Partition 3 ( seulement)

Partition 4 ( seulement)

Test système

Inversée

Mémoire

Pulsée

Premier 816 Premier 816

Canaux du Protocole Fast

Fast Format Sortie No?

Alarme

Entretien

Zones

Entrez le No du canal

87654321

Armé

Prêt

18-

Fast Format Selon Partition

Alarme

Entretien

Zones

Entrez le No goupe

sortie -03

87654321

Fast Format SirÒne

Zones

87654321

Prêt

Alarme

Entretien

Entrez type selon sortie pour le group sélectionné ??

LCD: Utilisez pour faireU

défiler le type puis appuyez sur y

Fast Format

> 1******* <

Alarme

Entretien

Utilisez - pour

sélectionner/désélectionner

les attributs. Ensuite

appuyez sur ou

Suite page

42 INS213

Armé

Prêt

Armé

Prêt

Armé

Groupe Sortie

Inutilisé

Système

Partition

Zone

Attributs des sorties

Partition 1

Partition 2

Partition 3 ( seulement)

Partition 4 ( seulement)

Test système

Inversée

Mémoire

Pulsée

Premier 816 Premier 816

Page 43

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

Suite de la page

Sorties Ext. No1 Sortie No?

Alarme

Entretien

Zones

Sorties du Module d’Extension

Sorties Ext. No1

Entrez No sortie

87654321

Armé

Prêt

12-

Selon Zone

Alarme

Entretien

Entrez groupe de

Sorties Ext. No1 Suivi Zone > 01

Alarme

Entretien

Entrez type de sortie pour le groupe sélectionné ??

LCD: Utilisez pour faireU

défiler le type puis appuyez sur y

Sorties Ext. No1

> ******** <

Alarme

Entretien

Utilisez - pour

sélectionner/déselectionner

les attributs. Ensuite

appuyez sur ou

Zones

sortie -03

Zones

Légende

Eteint

Allumé

Flash lent Flash rapide

Groupe de sortie

Inutilisée

Système

87654321

Partition

Armé

Prêt

Armé

Prêt

Armé

Prêt

Zone

Types de sortie

Voir page 44 pour une liste des types de sorties du système. Voir page 45 pour une liste des types de sorties partition. Voir page 46 pour une liste des types de sortie de zone.

Attributs des sorties

Partition 1

Partition 2

Partition 3 ( seulement)

Partition 4 ( seulement)

Test système

Inversée

Mémoire

Pulsée

Premier 816 Premier 816

Réservé pour une utilisation future

Sorties Clavier

Sorties Clavier Sortie No?

Alarme

Entretien

Zones

87654321

Armé

Prêt

Entrez No de sortie

16-

Sorties Clavier Partition Type

Zones

87654321

Alarme

Entretien

Entrez goupe de

sortie -03

Armé

Prêt

Sorties Clavier Commande Utilis.

Zones

87654321

Alarme

Entretien

Entrez type de sortie pour le groupe sélectionné ??

LCD: Utilisez pour faireU

défiler le type puis appuyez sur y

Armé

Prêt

Sorties Clavier

> 1******* <

Zones

87654321

Alarme

Entretien

Utilisez - pour

sélectionner/déselectionner

les attributs. Ensuite

appuyez sur ou

Armé

Prêt

Groupe de sortie

Inutilisée

Système

Partition

Zone

Types de sorties

Voir page 44 pour une liste des types de sorties du système. Voir page 45 pour une liste des types de sorties partition. Voir page 46 pour une liste des types de sortie de zone.

Attributs des sorties

Partition 1

Partition 2

Partition 3 ( seulement)

Partition 4 ( seulement)

Test système

Inversée

Mémoire

Pulsée

Premier 816 Premier 816

INS213 43

Page 44

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

Sorties de la Centrale 

Ce menu vous permet de programmer les huit sorties de la centrale.

Canaux du Protocole Fast 

Le protocole de transmission FastFormat (voir page 51) utilise 8 canaux qui peuvent être transmis au centre de télésurveillance. Ce menu vous permet de programmer les 8 canaux utilisés par le protocole FastFormat selon la configuration souhaitée.

Sorties du Module d’Extension 

Le Module d’Extension Déporté Premier 8X a deux sorties programmables. Ce menu vous permet de programmer les sorties du module d’extension.

Sorties des Clavier 

Les claviers déportés Premier LCD and LCDL ont chacun une sortie programmable. Ce menu vous permet de programmer les sorties des clavier.

Modes et Types de Sortie

 Inutilisé

Ce mode ne contient aucun type de sortie, en programmant une sortie dans ce mode, la sortie ne sera jamais activée.

 Selon Système

Ce groupe contient des sorties dépendantes du système :

 Confort

La sortie est activée lorsqu’un clavier est utilisé ainsi que pendant la temporisation d’entrée. La sortie reste activée pendant la durée de Confort (voir page 34).

 Acquittement du Transmetteur

La sortie est activée lorsque le Transmetteur est acquitté après une transmission avec le centre de télésurveillance.

 Historique rempli à 80%

La sortie est activée lorsque l’historique des événements est rempli à 80%. La Sortie est désactivée lorsque l’historique est téléchargé par l’ordinateur de téléchargement a distance.

 Programmation

La sortie est activée lorsque le système est en Mode de Programmation.

) Téléchargement en Cours La sortie est activée lorsqu’un Téléchargement est en cours.

 Armement Automatique

La sortie est activée lorsque le Système commence un armement automatique.

 Zone en Maintenance

La sortie est activée lorsqu’une zone est en Maintenance.

 Echec de Zone en Maintenance

La sortie est activée si une des zones déclenche pendant le délai "Zone en Maintenance".

 Défaut 220V

La sortie est activée si l’alimentation secteur 220V est déconnectée.

 Défaut de Ligne Téléphonique

La sortie est active si le transmetteur détecte un défaut de ligne téléphonique.

 Alarme Incendie 2 Fils

La sortie est activée si détecteur de fumée 2 fils connecté à la Sortie 1 de la Centrale provoque une alarme.

 AP Centrale/Auxiliaire

La sortie est activée si l’autoprotection de la centrale ou l’Entrée Auxiliaire (Autoprotection) provoque une alarme.

 Perte Date/Heure

La sortie est activée si l’horloge de la centrale d’alarme est réinitialisée (Mise sous tension). La sortie est désactivée lorsque l'horloge est programmée.

 Défaut/AP Zone

La sortie est activée si une zone est en défaut ou en autoprotection.

44 INS213

Page 45

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

) Autoprotection Clavier

La sortie est activée si un clavier est déconnecté ou si son autoprotection est ouverte.

 Défaut Technique

La sortie est activée lorsqu’un défaut technique apparaît sur le système (suit la LED Entretien du clavier déporté).

 Défaut Sortie 1

La sortie est activée si la sortie 1 de la centrale est en défaut.

 Défaut Sortie 2

La sortie est activée si la sortie 2 de la centrale est en défaut.

 Défaut Sirène

La sortie est activée si la sortie Sirène de la centrale est en défaut.

 Défaut Incendie 2 Fils

La sortie est activée si un détecteur de fumée 2 fils connecté à la sortie 1 de la centrale provoque un défaut.

 Défaut Fusible Auxiliaire

La sortie est activée si le fusible auxiliaire est coupé.

 Défaut Batterie

La sortie est activée si le système détecte un défaut sur la batterie.

 Entretien Requis

La sortie est activée si une visite d'entretien est nécessaire ou si une zone en maintenance a déclenché.

 Echec de Transmission

La sortie est activée si le transmetteur n'a pu envoyer ses informations au centre de télésurveillance.

) Suivant Horaire 1

La sortie est activée lorsque l'horaire 1 est actif.

 Suivant Horaire 2

La sortie est activée lorsque l'horaire 2 est actif.

 Suivant Horaire 3

La sortie est activée lorsque l'horaire 3 est actif.

 Suivant Horaire 4

La sortie est activée lorsque l'horaire 4 est actif.

 Télécommande 1

L’ordinateur de téléchargement à distance peut activer ce type de sortie.

 Télécommande 2

L’ordinateur de téléchargement à distance peut activer ce type de sortie.

 Test de Zone

La sortie est activée lorsque l’utilisateur sélectionne le menu de Test de Zone (menu 90).

 Selon Partitions

Ce groupe contient des sorties dépendantes des partitions :

 Alarme Agression

La sortie est activée si une alarme agression se produit sur la Partition sélectionnée. Si une autre alarme agression apparaît, la sortie est remise à zéro 3 secondes et se réactive ensuite.

 Alarme Contrainte

La sortie est activée si une alarme contrainte se produit sur la Partition sélectionnée. Si une autre alarme contrainte apparaît, la sortie est remise à zéro 3 secondes et se réactive ensuite.

 Alarme Intrusion

La sortie est activée si une alarme intrusion se produit sur la Partition sélectionnée. Si une autre alarme intrusion apparaît, la sortie est remise à zéro 3 secondes et se réactive ensuite.

 Alarme Médicale

La sortie est activée si une alarme médicale se produit sur la Partition sélectionnée. Si une autre alarme médicale apparaît, la sortie est remise à zéro 3 secondes et se réactive ensuite.

) Alarme Inondation - 24Heures

La sortie est activée si une alarme inondation 24H se produit sur la Partition sélectionnée. Si une autre alarme inondation 24H apparaît, la sortie est remise à zéro 3 secondes et se réactive ensuite.

 Alarme Gaz – 24 Heures

La sortie est activée si une alarme gaz 24H se produit sur la Partition sélectionnée. Si une autre alarme gaz 24H apparaît la sortie est remise à zéro 3 secondes et se réactive ensuite.

 Alarme Temp. Faible – 24 Heures

La sortie est activée si une alarme température faible 24H se produit sur la Partition sélectionnée. Si une autre alarme température faible 24H apparaît, la sortie est remise à zéro 3 secondes et se réactive ensuite.

 Alarme Temp. Elevée – 24 Heures

La sortie est activée si une alarme temp. élevée 24H se produit sur la Partition sélectionnée. Si une autre alarme temp. élevée 24H apparaît, la sortie est remise à zéro 3 secondes et se réactive ensuite.

 Autoprotection

La sortie est activée si une autoprotection se produit sur la Partition sélectionnée. Si une autre autoprotection apparaît, la sortie est remise à zéro 3 secondes et se réactive ensuite.

 Défaut

La sortie est activée si un défaut se produit sur la Partition sélectionnée. Si un autre défaut apparaît, la sortie est remise à zéro 3 secondes et se réactive ensuite.

 Incendie

La sortie est activée si une alarme incendie se produit sur la Partition sélectionnée. Si une autre alarme incendie est générée, la sortie est remise à zéro 3 secondes et se réactive ensuite.

INS213 45

Page 46

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

 Défaut Incendie

La sortie est activée si un défaut sur une zone incendie se produit sur la Partition sélectionnée.

 Sirène

La sortie est activée lorsqu’une alarme se produit sur la Partition sélectionnée.

 Flash

La sortie est activée lorsqu’une alarme se produit sur la Partition sélectionnée.

) Entrée

La sortie est activée lorsque la Partition sélectionnée est en temporisation d'entrée.

 Sortie

La sortie est activée lorsque la Partition sélectionnée est en temporisation de sortie.

 Armement Total/Partiel

La sortie est activée lorsque la Partition sélectionnée est armée en mode partiel ou total.

 Armement Partiel

La sortie est activée lorsque la Partition sélectionnée est armée en mode partiel.

 Prêt

La sortie est activée lorsque la Partition sélectionnée est prête pour être armée.

 Zone Ejectée

La sortie est activée lorsque la Partition sélectionnée comporte une ou plusieurs zones éjectées.

 Reset en Sortie

La sortie est activée 2 secondes puis désactivée lorsque la Partition sélectionnée est en mode de sortie.

 Reset Partition

La sortie est activée 2 secondes puis désactivée lorsque l'utilisateur réarme la Partition sélectionnée.

 1 Impulsion sur Armement

La sortie est activée 2 secondes lorsque la Partition sélectionnée est armée.

 2 Impulsions sur Armement

La sortie est activée 2 fois (2 secondes) lorsque la Partition sélectionnée est armée.

)

) Carillon

))

La sortie est activée 2 secondes lorsqu’une zone avec l'attribut Carillon est activée sur la Partition sélectionnée.

 Commande Utilitaire

La sortie est activée 2 secondes si un code d'accès avec l'attribut “Commande Utilitaire” est utilisé.

 Cross Zone

La sortie est activée si une zone avec l'attribut "Cross Zone" est activée et le reste pendant le délai "Cross Zone".

 Désarmement Impulsion

La sortie est activée 2 secondes lorsque la Partition sélectionnée est désarmée.

 Réarmement Requis

La sortie est activée si un réarmement est nécessaire sur la Partition sélectionnée.

 Acquittement Requis

La sortie est activée si un défaut nécessite un acquittement.

 Alarme Confirmée

La sortie est activée lorsque deux zones différentes sont activées lors d’une période armée.

 Annulation Transmission

La sortie est activée lorsque le système est désarmé après une alarme (si le système est désarmé avant la fin du "Délai d'Annulation de la Transmission”, voir page 34).

 Armement Total

La sortie est activée si la Partition est armée en mode total”.

 Armement Total/Sortie

La sortie est activée lorsque la Partition est armée en mode total et pendant la temporisation de sortie seulement.

) Mémoire d'Alarme

La sortie est utilisée pour réarmer des détecteurs à mémoire.

 Selon Zone

Ce groupe contient des sorties dépendantes des zones :

 Suivi Zone 01

La sortie est activée lorsque la zone 01 est ouverte et désactivée lorsque la zone est fermée.

 Suivi Zone 02

La sortie est activée lorsque la zone 02 est ouverte et désactivée lorsque la zone est fermée.

 Suivi Zone 03

La sortie est activée lorsque la zone 03 est ouverte et désactivée lorsque la zone est fermée.

) Suivi Zone 04

La sortie est activée lorsque la zone 04 est ouverte et désactivée lorsque la zone est fermée.

 Suivi Zone 05

La sortie est activée lorsque la zone 05 est ouverte et désactivée lorsque la zone est fermée.

 Suivi Zone 06

La sortie est activée lorsque la zone 06 est ouverte et désactivée lorsque la zone est fermée.

 Suivi Zone 07

La sortie est activée lorsque la zone 07 est ouverte et désactivée lorsque la zone est fermée.

 Suivi Zone 08

La sortie est activée lorsque la zone 08 est ouverte et désactivée lorsque la zone est fermée.

 Suivi Zone 09

La sortie est activée lorsque la zone 09 est ouverte et désactivée lorsque la zone est fermée.

46 INS213

Page 47

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

 Suivi Zone 10

La sortie est activée lorsque la zone 10 est ouverte et désactivée lorsque la zone est fermée.

 Suivi Zone 11

La sortie est activée lorsque la zone 11 est ouverte et désactivée lorsque la zone est fermée.

 Suivi Zone 12

La sortie est activée lorsque la zone 12 est ouverte et désactivée lorsque la zone est fermée.

 Suivi Zone 13

La sortie est activée lorsque la zone 13 est ouverte et désactivée lorsque la zone est fermée.

) Suivi Zone 14

La sortie est activée lorsque la zone 14 est ouverte et désactivée lorsque la zone est fermée.

 Suivi Zone 15

La sortie est activée lorsque la zone 15 est ouverte et désactivée lorsque la zone est fermée.

 Suivi Zone 16

La sortie est activée lorsque la zone 16 est ouverte et désactivée lorsque la zone est fermée.

Attributs des Sorties

Chaque sortie peut avoir les attributs suivants :

 Inversée

Oui: La sortie sélectionnée est inversée. Non: La sortie sélectionnée est normale.

 Mémoire

Oui: La sortie sélectionnée est mémorisée jusqu’à ce que le

système soit réarmé.

Non: La sortie sélectionnée n'est pas mémorisée.

 Pulsée

Oui: La sortie sélectionnée délivre une impulsion d'une

durée égale à la Durée Sortie Impulsion (voir page34).

Non: La sortie sélectionnée est normale.

 Partition 1

Oui: La sortie est activée par la Partition 1. Non: La sortie n'est pas activée par la Partition 1.

 Partition 2

Oui: La sortie est activée par la Partition 2. Non: La sortie n'est pas activée par la Partition 2.

 Partition 3 (Premier 816 Seulement)

Oui: La sortie est activée par la Partition 3. Non: La sortie n'est pas activée par la Partition 3.

) Partition 4 (Premier 816 Seulement)

Oui: La sortie est activée par la Partition 4. Non: La sortie n'est pas activée par la Partition 4.

Les Attributs 1 à 4 ne sont applicables qu’aux sorties



selon les Partitions.

 Test Système

Oui: La sortie sélectionnée sera activée par le test système. Non: La sortie sélectionnée ne sera pas activée par le test

système.

INS213 47

Page 48

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

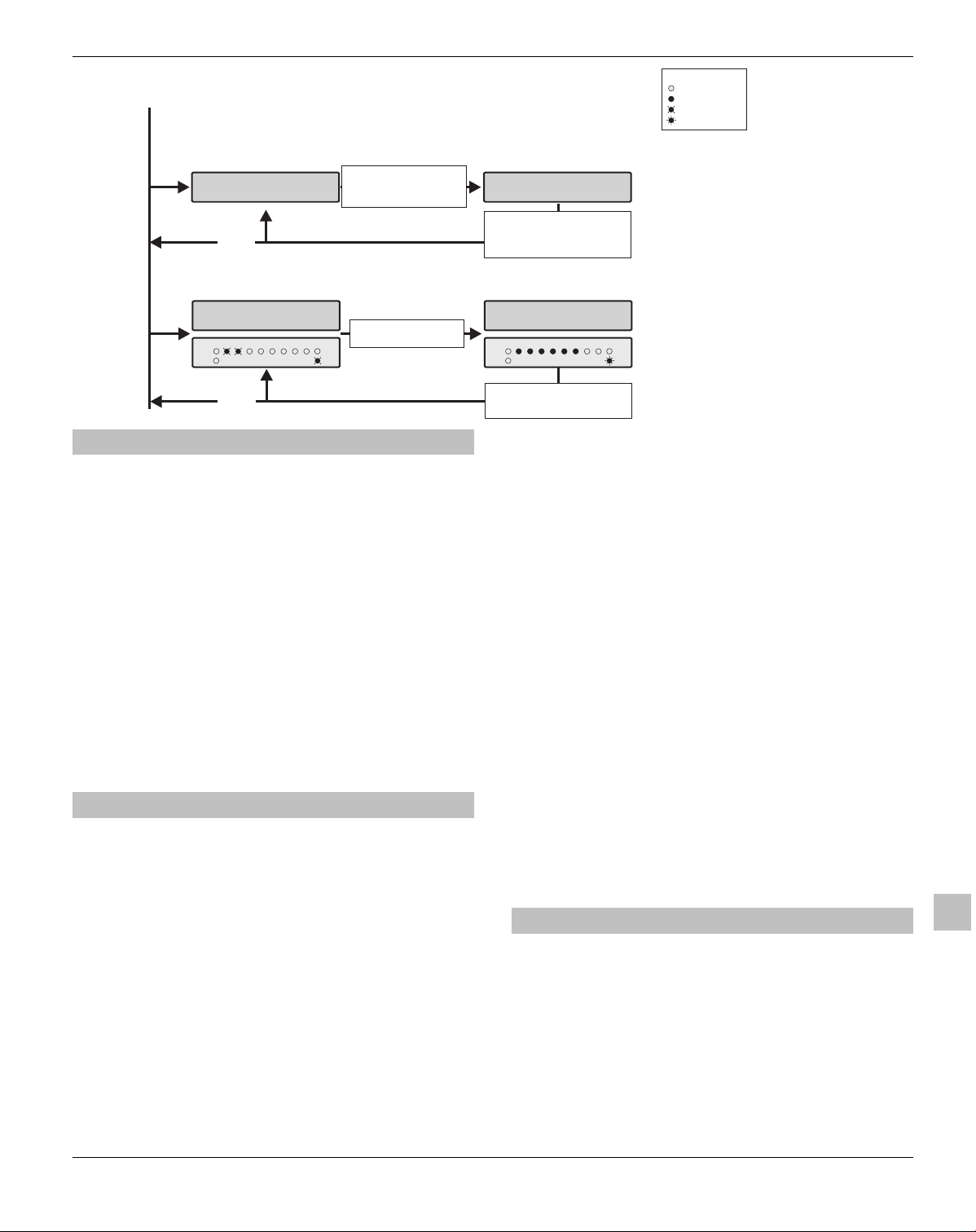

Programmation du Transmetteur

Entrez Code d’Accès

Technicien

????

Ensuite appuyez sur

puis

Mode Technicien Menu No > ??

Alarme

Entretien

Zones

Note

Seuls les codes techniciens qui ont l’option “Permettre verrouillage MNV/Programmation Transmetteur” option ont accès au menus 70 - 79.

87654321

Armé

Prêt

Options Transm.

> *2*****8 <

Alarme

Entretien

Destinataire 1 Menu de 0 a 8

Alarme

Entretien

Zones

Entrez Option 08

Options de Transmission

Utilisez - pour

87654321

sélectionner/déselectionner

Armé

Prêt

les options. Ensuite

appuyez sur ou

Menu Centre de Télésurveillance 1

Armé

Prêt

Premier Tel No

Tòl no.1>

Zones

87654321

Alarme

Entretien

Entrez numéro de téléphone

Ensuite appuyez sur ouya

Armé

Prêt

Appuyez sur pour

déclencher

premier/second

Légende

Eteint Allumé Flash lent Flash rapide

Options de transmission

Transmission activée

Numération DTMF

Numérotation décimale après le 3ème essai

Numérotation européenne

Test cyclique activé

Annulation de l’attente d’appel

Redondance

Numérotation forcée

Second Tel No

Tòl No.2>

Zones

87654321

Alarme

Entretien

Entrez numéro de téléphone

Ensuite appuyez sur ouya

Armé

Prêt

Options

Utilisez les touches suivantes pour les commandes spéciales:

= , (pause 3 secondes)

= W (pause 10 secondes)

= *

Compte No 1

Compte 1>

Zones

87654321

Alarme

Entretien

Entrez numéro de compte 1

Ensuite appuyez sur ouya

Armé

Prêt

Appuyez sur pour

comptes No 1/2/3/4.

déclencher les

Compte No 2/3/4

Compte 2>

Zones

87654321

Alarme

Entretien

Entrez compte numéro 2

Ensuite appuyez sur ouya

Armé

Prêt

Protocole

Aucun

Protocole pulsé

Protocole Express

Protocole Fast (UK)

Contact ID

SIA Level II

Pager Format

Téléphone portable

Protocole Contact ID

Alarme

Entretien

Zones

Entrez type protocole -

87654321

Armé

Prêt

Utilisez pour faire

défiler le type ensuite appuyez

sur

ULCD:

Suite à la

page suivante

48 INS213

Page 49

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

Suite de la page

Nombre de Tentatives d’Appels

Nbre d Appels Valeur: 003

Alarme

Entretien

Zones

87654321

Entrez valeur - .

Armé

Prêt

défiler valeur ensuite

Partitions Sélectionnées

Partitions

> 1234.... <

Alarme

Entretien

Zones

87654321

Armé

Prêt

Utilisez - pour

sélectioner/déselectioner

les options. Ensuite

appuyez sur ou

Evènements Transmis

EvÒnements

> 12345678 <

Alarme

Entretien

Zones

87654321

Armé

Prêt

Utilisez - pour

sélectionner/déselectionner

les options. Ensuite

appuyez sur ou

Options du Protocole Pulsé

Protocole Pulsò

> ******** <

Alarme

Entretien

Zones

87654321

Armé

Prêt

Utilisez - pour

sélectionner/déselectionner

les options. Ensuite

appuyez sur ou

ULCD:

Utilisez pour faire

appuyez sur

Légende

Eteint Allumé Flash lent Flash rapide

Note

Les partitions sélectionnées ne sont utilisées qu’avec les protocoles suivants : Protocole pulsé Protocole Express Contact ID SIA Level II Pager Format

Evènements transmis

Transmettre les alarmes prioritaires et

annulations

Transmettre les alarmes et annulations

Transmettre les ouvertures et fermetures

Transmettre les éjections et fin d’éjections

Transmettre les défauts techniques

Transmettre les autoprotections

Transmettre le test cyclique

Transmettre les fins d’évènements

Options du protocole pulsé

Porteuse 1900Hz

Vitesse de 40 Baud

Parité activée

Evènements à 2 chiffres

Handshake de

Kiss-off de 2300Hz

Format lent

2300Hz

Suite page

Destinataire 2 Menu de 0 a 8

Alarme

Entretien

Zones

Protocole Fast

Fast Format

> 12345678 <

Zones

87654321

Alarme

Entretien

Armé

Prêt

Options des Protocoles

Option Protocole

> *2****** <

Zones

87654321

Alarme

Entretien

Armé

Prêt

Menu Centre de Télésurveillance 2

Entrez option - .

87654321

Suivre les instructions pour centre

de télésurveillance 1 (ci-dessus)

Armé

Prêt

Utilisez - pour

sélectionner/déselectionner

les options. Ensuite

appuyez sur ou

Utilisez - pour

sélectionner/déselectioner

les options. Ensuite

appuyez sur ou

Canaux transmis en protocole Fast

Transmettre le canal 1 en protocole Fast

Transmettre le canal 2 en protocole Fast

Transmettre le canal 3 en protocole Fast

Transmettre le canal 4 en protocole Fast

Transmettre le canal 5 en protocole Fast

Transmettre le canal 6 en protocole Fast

Transmettre le canal 7 en protocole Fast

Transmettre le canal 8 en protocole Fast8

Options des protocoles

Bloc de données SIA désactivé

Transmission sur compte unique

* Pour caractère de fin de message

Double caractère de fin de message

Signaux DTMF de 500mS

Fins d’alarme non transmises

INS213 49

Page 50

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

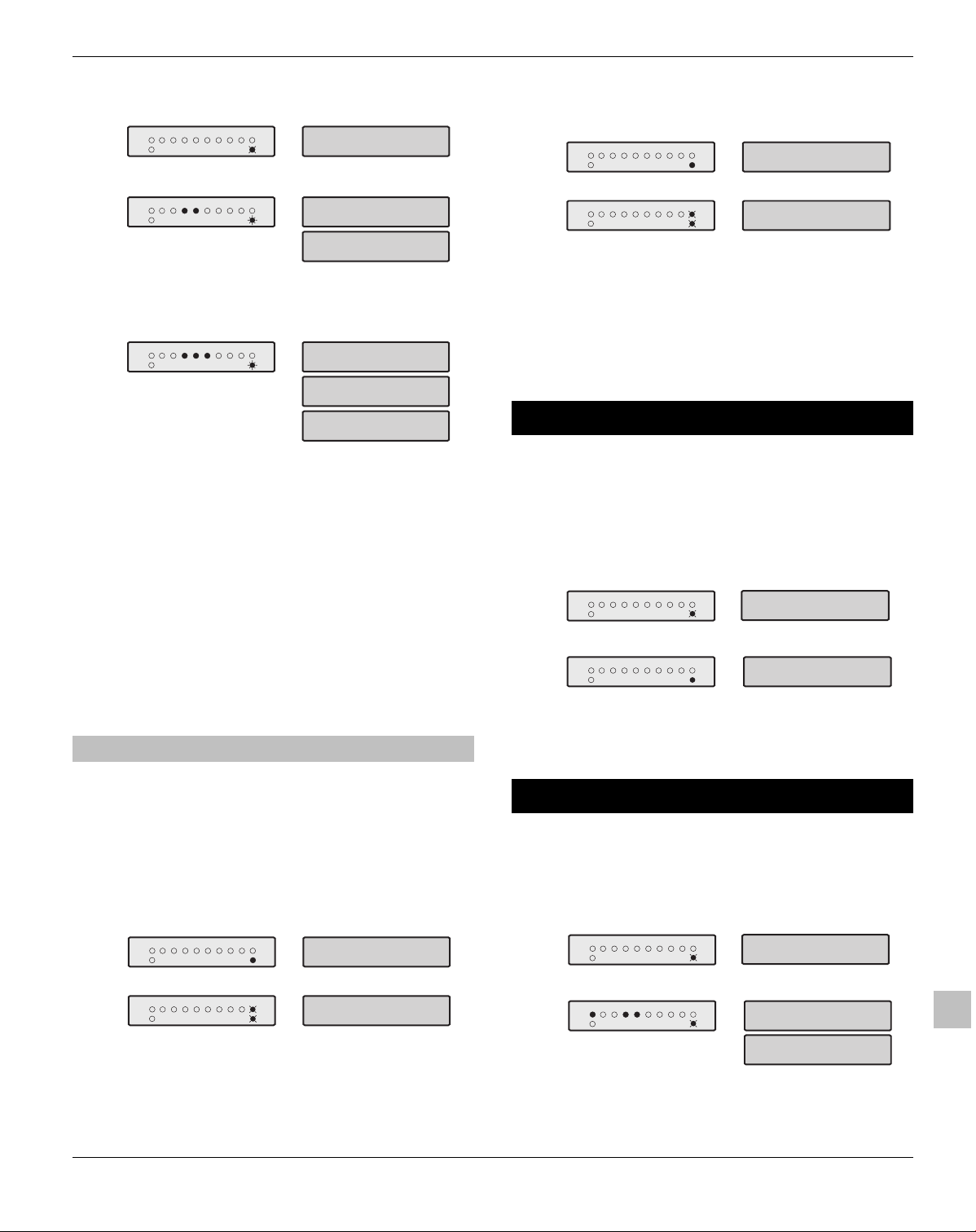

Suite de la page

Restauration en Protocole Fast

Restaurations

> 12345678 <

Alarme

Entretien

Zones

87654321

sélectionner/déselectionner

Armé

Prêt

Utilisez - pour

les canaux. Ensuite

appuyez sur ou

Ouvertures/Fermetures en Protocole Fast

Ouvert./Fermet.

> ***4**** <

Alarme

Entretien

Zones

87654321

sélectionner/déselectionner

Armé

Prêt

Utilisez - pour

les canaux. Ensuite

appuyez sur ou

Numéro de l’Annulation de l’Attente d’Appel

No Annulation>

Alarme

Entretien

Zones

87654321

Entrez numéro de téléphone.

Ensuite appuyez sur ouya

Armé

Prêt

Légende

Eteint Allumé Flashlent Flash rapide

Restauration en Protocole Fast

1 Transmettre la restauration du canal 1

Transmettre la restauration du canal 2

Transmettre la restauration du canal 3

Transmettre la restauration du canal 4

Transmettre la restauration du canal 5

Transmettre la restauration du canal 6

Transmettre la restauration du canal 7

Transmettre la restauration du canal 8

Ouvertures/fermetures en protocole Fast

1 Transmettre ouverture/fermeture sur canal 1

Transmettre ouverture/fermeture sur canal 2

Transmettre ouverture/fermeture sur canal 3

Transmettre ouverture/fermeture sur canal 4

Transmettre ouverture/fermeture sur canal 5

Transmettre ouverture/fermeture sur canal 6

Transmettre ouverture/fermeture sur canal 7

Transmettre ouverture/fermeture sur canal 8

Options de Transmission 

Le transmetteur/modem digital intégré possède les options suivantes :

 Transmission activée

Oui: Le transmetteur digital intégré envoie les événements

du système au centre de télésurveillance.

Non: Le transmetteur n'envoie pas les événements du

système.

 Numérotation DTMF

Oui: Le transmetteur digital intégré compose en utilisant la

numérotation DTMF.

Non: Le transmetteur compose en utilisant la numérotation

décimale.

 Numérotation Décimale après le 3ème Essai

Oui: Le transmetteur passe à la numérotation décimale

après le 3ème essai.

Non: Le transmetteur compose toujours en utilisant la

numérotation DTMF.

Ceci n'est applicable que si l’option 2 est activée.



) Numérotation Européenne

Oui: Le transmetteur compose en utilisant la numérotation

décimale européenne.

Non: Le transmetteur compose en utilisant la numérotation

décimale américaine.

 Test Cyclique Activé

Oui: Le transmetteur envoie un test de transmission

périodique au centre de surveillance.

Non: Le transmetteur n’envoie pas de test de transmission.

 Annulation de l'Attente d'Appel

Oui: Le transmetteur effectue la séquence d'annulation de

l'attente d'appel avant d’appeler le centre de télésurveillance.

Non: Le transmetteur ne compose pas la séquence

d’annulation de l'attente d'appel.

 Redondance

Oui: Le transmetteur appelle toujours le centre de

télésurveillance 1, puis le centre de télésurveillance 2.

Non: Le transmetteur appelle le centre de télésurveillance 1.

Si la transmission échoue après avoir utilisé tous ses essais, alors le transmetteur appelle le centre de télésurveillance 2.

 Numérotation Forcée

Oui: Le transmetteur ne détecte pas de tonalité avant de

composer le numéro de téléphone.

Non: Le transmetteur attend une tonalité avant de composer

le numéro de téléphone.

Ceci n'est applicable que si l’option 2 est désactivée.



50 INS213

Page 51

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

Destinataire 1 

Le menu Destinataire 1 comporte les menus suivants :

 Numéros de téléphone principal et secondaire

 Numéro de compte

 Protocole

 Nombre de Tentatives d’appel

) Partitions Sélectionnées

 Evénements Transmis

 Options Pulse Format

 Canaux Transmis en Protocole Fast

 Options des Protocoles

Numéros de Téléphone -

Le centre de télésurveillance 1 a un numéro de téléphone principal et un secondaire. Le numéro principal est le numéro composé en premier et si programmé, le numéro secondaire est le numéro de secours du numéro principal. Si les deux numéros sont programmés, la centrale les compose en alternance. Chaque numéro de téléphone peut comporter jusqu'à 24 chiffres. Lorsque vous entrez le numéro de téléphone, les touches suivantes peuvent êtres utilisées :

Appuyez sur pour insérer une pause de 3 secondes. Appuyez sur  pour insérer une pause de 10 secondes. Appuyez sur  pour insérer un “#”. Appuyez sur ! pour insérer un “*”.

Numéro de Compte -

Le centre de télésurveillance 1 dispose de quatre numéros de compte : le compte N° 1 pour la Partition 1 ainsi que pour le système global, les compte N°2 à N°4 pour les Partitions 2 à 4. Pour transmettre des événements sur des comptes différents, l’option “ Transmission sur Compte Unique ” doit être désactivée (voir Options du Protocole page 53). Le numéro de compte peut accepter 6 chiffres.

Protocole -

Il s'agit du type de protocole utilisé pour transmettre des informations au centre de télésurveillance 1. Les protocoles suivants sont disponibles :

 Aucun

Transmission désactivée

 Protocole Pulsé

La centrale communique avec le centre de télésurveillance 1 en utilisant le protocole Pulsé. Voir page 58 pour les détails sur la programmation des codes de report.

 Protocole Express

La centrale communique avec le centre de télésurveillance en utilisant le protocole Express. Voir page 58 pour les détails sur la programmation des codes de report.

INS213 51

 Protocole Fast (UK)

La centrale communique avec le centre de télésurveillance 1 en utilisant le protocole Fast. Si cette option est sélectionnée, les canaux du transmetteur doivent être programmés, voir Programmation des Sorties page 44.

) Contact ID

La centrale communique avec le centre de télésurveillance 1 en utilisant le protocole Contact ID. Les codes de report Contact ID par défaut sont expliqués dans le livret “Programmation et valeurs par défaut”.

 SIA Niveau II

La centrale communique avec le centre de télésurveillance 1 en utilisant le protocole SIA Niveau II. Les codes de report SIA par défaut sont expliqués dans le livret “Programmation et valeurs par défaut”.

 Pager

La centrale communique avec un Pager. Lorsque vous utilisez l’option Pager, la centrale transmet les données au Pager en utilisant le format suivant :

Format Pager = AAAAAA EE

AAAAAA Numéro de compte de 4 à 6 chiffres

EE Code Evénement

Ce code est le même que celui utilisé pour le Protocole Pulsé (voir page 58)

Si par exemple le numéro de compte pour le site est programmé à 1234 et la zone 8 déclenche une alarme intrusion, le Pager affiche alors 1234 38.

Si vous utilisez l’option Pager, le numéro de téléphone



nécessite une pause après celui ci pour fonctionner correctement, voir Numéros de Téléphone ci-dessus.

Le protocole Pager se termine en principe par * ou #. Cette valeur est programmable, voir Options du Protocole page 53.

Le nombre de tentatives d'appel doit être programmé à 1 pour l'utilisation du protocole Pager, voir Nombre de Tentatives d'Appel page 52.

La centrale ne peut pas confirmer si le Pager a bien été appelé, elle ne peut donc pas signalé de Défaut de Transmission.

La centrale envoie seulement les événements sélectionnés dans le menu Evénements Transmis, voir en page 52.

 Téléphone Mobile

Ce protocole peut être utilisé pour transmettre sur un téléphone standard ou un portable. Lorsqu’une alarme est activée, la centrale appelle le numéro de téléphone programmé et émet des "bips" qui sont répétés 10 fois après quoi elle raccroche.

Le nombre de bips correspond au code de report du protocole Pulsé pour l’événement sélectionné. Si par exemple le code de report Pulsé de la zone 4 est programmé à "4", la centrale émettra 4 bips. Voir page 58 pour les détails sur la programmation des codes de report.

Page 52

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

Nombre de Tentatives d’Appel -

Il s'agit du nombre de fois que la centrale essayera d'appeler le centre de télésurveillance 1.

Le nombre maximum de tentatives d’appel est limité à



9. Le système vous permet seulement d’entrer une valeur comprise entre 0 et 9. 0 désactive le Transmetteur pour le destinataire 1.

Partitions Sélectionnées -)

Les options des partitions sont décrites comme suit :

 Transmettre pour Partition 1

Oui: Le système transmet les événements de la Partition 1

au centre de télésurveillance 1.

Non: Le système ne transmet pas les événements de la

Partition 1.

 Transmettre pour Partition 2

Oui: Le système transmet les événements de la Partition 2

au centre de télésurveillance 1.

Non: Le système ne transmet pas les événements de la

Partition 2.

 Transmettre pour Partition 3 (Premier 816 seule)

Oui: Le système transmet les événements de la Partition 3

au centre de télésurveillance 1.

Non: Le système ne transmet pas les événements de la

Partition 3.

) Transmettre pour Partition 4 (Premier 816 seule)

Oui: Le système transmet les événements de la Partition 4

au centre de télésurveillance 1.

Non: Le système ne transmet pas les événements de la

Partition 4.

Evénements Transmis -

Le choix des événements transmis est le suivant :

 Transmettre les Alarmes Prioritaires et Annulations

Oui: Le système transmet les alarmes prioritaires et

annulations au centre de télésurveillance 1.

Non: Le système ne transmet pas les alarmes prioritaires et

annulations.

 Transmettre les Alarmes et Annulations

Oui: Le système transmet les alarmes et annulations au

centre de télésurveillance 1.

Non: Le système ne transmet pas les alarmes et

annulations.

 Transmettre les Défauts Techniques

Oui: Le système transmet les défauts techniques au centre

de télésurveillance 1.

Non: Le système ne transmet pas les défauts techniques.

 Transmettre les Autoprotections

Oui: Le système transmet les autoprotections au centre de

télésurveillance 1.

Non: Le système ne transmet pas les autoprotections.

 Transmettre le Test Cyclique

Oui: Le système transmet le test cyclique au centre de

télésurveillance 1.

Non: Le système ne transmet pas le test cyclique.

 Transmettre les Fins d'événements

Oui: Le système transmet les fins d'événements au centre

de télésurveillance 1.

Non: Le système ne transmet pas les fins d'événements.

Options du Protocole Pulsé -

Lorsque le protocole du 1er destinataire est programmé à “Pulsé”, les options suivantes permettent d'en modifier le fonctionnement :

 Porteuse 1900Hz

Oui: Le protocole Pulsé utilise une porteuse fixée à 1900Hz. Non: Le protocole Pulsé utilise une porteuse fixée à 1800Hz.

 Vitesse de 40 Bauds

Oui: Le protocole Pulsé utilise une vitesse de 40 bauds. Non: Le protocole Pulsé utilise une vitesse de 20 bauds.

 Parité activée

Oui: Le protocole Pulsé utilise la parité. Non: Le protocole Pulsé n'utilise pas de parité.

) Evénements à 2 chiffres

Oui: Le protocole Pulsé utilise 2 chiffres (3 + 2 ou 4 + 2). Non: Le protocole Pulsé utilise 1 chiffre (3 + 1 ou 4 + 1).

 Handshake de 2300Hz

Oui: Le protocole Pulsé utilise un Handshake de 2300Hz. Non: Le protocole Pulsé utilise un Handshake de 1400Hz.

 Kiss-Off de 2300Hz

Oui: Le protocole Pulsé utilise un Kiss-off de 2300Hz. Non: Le protocole Pulsé utilise un Kiss-off de 1400Hz.

 Format Lent

Oui: Le protocole Pulsé utilise une vitesse de 10 Bauds. Non: Le protocole Pulsé utilise la vitesse fixée par l'option 2

(20 ou 40 Bauds).

 Transmettre les Ouvertures et Fermetures

Oui: Le système transmet les ouvertures et fermetures au

centre de télésurveillance 1.

Non: Le système ne transmet pas les ouvertures et

fermetures.

) Transmettre les Ejections et Fins d'Ejections

Oui: Le système transmet les éjections et fins d'éjections de

zone au centre de télésurveillance 1.

Non: Le système ne transmet pas les éjections et fins

d'éjections de zone.

52 INS213

Page 53

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

Le tableau ci-dessous indique quelle configuration utiliser pour les protocoles usuels :

Options

Protocole

1 2 3 4 5 6 7

Ademco Slow 3x1/4x1 - - - - - - ✔

Ademco Slow 3x2/4x2 - - - ✔ --✔

Ademco Fast 3x1/4x1 - - - - - - -

Ademco Fast 3x2/4x2 - - - ✔ ---

Silent Knight Fast 3x1/4x1 ✔ -- - -- -

Silent Knight Fast 3x2/4x2 ✔ --✔ -- -

FBI (No Parity) 3x1/4x1 ✔ -- - -- -

FBI (Parity) 3x1/4x1 ✔ - ✔ ----

Franklin 3x1/4x1 - - - - ✔✔ -

Franklin 3x2/4x2 - - - ✔✔✔ -

Radionics 3x1/4x1 - ✔ --✔✔ -

Radionics (Parity) 3x1/4x1 - ✔✔ - ✔✔ -

Radionics 3x2/4x2 - ✔ - ✔✔✔ -

Radionics (Parity) 3x2/4x2 - ✔✔ ✔ ✔✔ -

Sescoa ✔ -- - ---

Sescoa Super Fast - - ✔ ----

✔ = Option validée

Canaux Transmis en Protocole Fast

-

Cette option définit quels sont les canaux transmis au centre de télésurveillance 1 en protocole Fast (voir page 51).

 Transmettre le Canal 1 en Protocole Fast

Oui: Le Canal 1 est transmis. Non: Le Canal 1 n'est pas transmis.

 Transmettre le Canal 2 en Protocole Fast

Oui: Le Canal 2 est transmis. Non: Le Canal 2 n'est pas transmis.

 Transmettre le Canal 3 en Protocole Fast

Oui: Le Canal 3 est transmis. Non: Le Canal 3 n'est pas transmis.

) Transmettre le Canal 4 en Protocole Fast

Oui: Le Canal 4 est transmis. Non: Le Canal 4 n'est pas transmis.

 Transmettre le Canal 5 en Protocole Fast

Oui: Le Canal 5 est transmis. Non: Le Canal 5 n'est pas transmis.

 Transmettre le Canal 6 en Protocole Fast

Oui: Le Canal 6 est transmis. Non: Le Canal 6 n'est pas transmis.

 Transmettre le Canal 7 en Protocole Fast

Oui: Le Canal 7 est transmis. Non: Le Canal 7 n'est pas transmis.

 Transmettre le Canal 8 en Protocole Fast

Oui: Le Canal 8 est transmis. Non: Le Canal 8 n'est pas transmis.

Le canal doit également être programmé avec un



événement, voir la Programmation des Sorties page

42.

Options des Protocoles -

Cette option du menu vous permet de modifier le fonctionnement de certains protocoles. Les options des protocole sont les suivantes :

 Bloc de Données SIA désactivé

Oui: En protocole SIA niveau II, le bloc de donnée

secteur/Partition (ri) n’est pas transmis.

Non: En protocole SIA niveau II, le bloc de donnée

secteur/Partition (ri) est transmis.

 Transmission sur Compte Unique

Oui: La centrale transmet de la façon suivante :

• Si l’événement se produit sur une seule Partition, la centrale envoie l’événement en utilisant le numéro de compte de la Partition.

• Si l’événement se produit sur plusieurs Partitions, la centrale envoie l’événement en utilisant le numéro de compte de la Partition la plus petite. Par exemple, si l’événement se produit sur les Partitions 2, 3 et 4, la centrale utilisera le compte N°2.

• Si le numéro de compte n’est pas programmé pour les Partitions 2, 3 et 4, la centrale utilisera le compte N°1.

Non: La centrale transmet de la façon suivante :

• Si l’événement se produit sur une seule Partition, la centrale envoie l’événement en utilisant le numéro de compte de la Partition.

• Si l’événement se produit sur plusieurs Partitions, la centrale envoie un événement pour chaque Partition en utilisant les numéros de compte de chaque Partition. Par exemple, si l’événement se produit sur les Partitions 1 et 3, la centrale transmettra l’événement de la Partition 1 en utilisant le numéro de compte de la Partition 1, puis elle transmettra l’événement de la Partition 2 en utilisant le numéro de compte de la Partition 2.

• Si le numéro de compte n’est pas programmé pour les Partitions 2, 3 et 4, la centrale utilisera le numéro de compte de la Partition 1.

 * pour Caractère de Fin de Message

Oui: En protocole Pager, la centrale utilise * pour terminer

l’appel Pager.

Non: En protocole Pager, la centrale utilise # pour terminer

l’appel Pager.

INS213 53

Page 54

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

) Double Caractère de Fin de Message

Oui: En protocole Pager, la centrale envoie deux fois le

caractère de fin de message (* ou #) pour terminer l’appel Pager.

Non: En protocole Pager, la centrale envoie une fois le

caractère de fin de message (* ou #) pour terminer l’appel Pager.

 Signaux DTMF de 500mS

Oui: En protocole Pager, la centrale utilise des signaux

DTMF de 500mS.

Non: En protocole Pager, la centrale utilise des signaux

DTMF de 80mS.

 Fins d'Alarme non Transmises

Oui: Les fins d'alarme ne sont pas transmises au centre de

télésurveillance (même si l'option Transmettre les Fins d'événements est validée, voir page 52).

Non: Les fins d'alarme sont transmises au centre de

télésurveillance 1 (si l'option Transmettre les Fins d'événements est validée, voir page 52).

Destinataire 2 

Cette option permet de configurer la transmission pour le centre de télésurveillance 2. Les options disponibles sont les mêmes que pour le destinataire 1 (voir ci-dessus).

Restaurations en Protocole Fast 

Si le protocole Fast est utilisé pour l'un des deux destinataires, la transmission de la restauration des canaux peut être sélectionnée selon les options suivantes :

 Transmettre la restauration du canal 1

Oui: La restauration du canal 1 est transmise. Non: La restauration du canal 1 n'est pas transmise.

 Transmettre la restauration du canal 2

Oui: La restauration du canal 2 est transmise. Non: La restauration du canal 2 n'est pas transmise.

 Transmettre la restauration du canal 3

Oui: La restauration du canal 3 est transmise. Non: La restauration du canal 3 n'est pas transmise.

) Transmettre la restauration du canal 4

Oui: La restauration du canal 4 est transmise. Non: La restauration du canal 4 n'est pas transmise.

 Transmettre la restauration du canal 5

Oui: La restauration du canal 5 est transmise. Non: La restauration du canal 5 n'est pas transmise.

 Transmettre la restauration du canal 6

Oui: La restauration du canal 6 est transmise. Non: La restauration du canal 6 n'est pas transmise.

 Transmettre la restauration du canal 7

Oui: La restauration du canal 7 est transmise. Non: La restauration du canal 7 n'est pas transmise.

 Transmettre la restauration du canal 8

Oui: La restauration du canal 8 est transmise. Non: La restauration du canal 8 n'est pas transmise.

Le canal doit également être programmé avec un



événement, voir la Programmation des Sorties page

42.

La transmission du canal doit aussi être validée pour le destinataire, voir page 53 “Canaux Transmis en Protocole Fast”.

Ouvertures/Fermetures en Protocole Fast

)

Si le protocole Fast est utilisé pour l'un des 2 destinataires, les canaux d'Ouvertures/Fermetures peuvent être sélectionnés selon les options suivantes :

 Transmettre Ouverture/Fermeture sur canal 1

Oui: Ouverture/Fermeture transmise sur canal 1. Non: Ouverture/Fermeture non transmise sur canal 1.

 Transmettre Ouverture/Fermeture sur canal 2

Oui: Ouverture/Fermeture transmise sur canal 2. Non: Ouverture/Fermeture non transmise sur canal 2.

 Transmettre Ouverture/Fermeture sur canal 3

Oui: Ouverture/Fermeture transmise sur canal 3. Non: Ouverture/Fermeture non transmise sur canal 3.

) Transmettre Ouverture/Fermeture sur canal 4

Oui: Ouverture/Fermeture transmise sur canal 4. Non: Ouverture/Fermeture non transmise sur canal 4.

 Transmettre Ouverture/Fermeture sur canal 5

Oui: Ouverture/Fermeture transmise sur canal 5. Non: Ouverture/Fermeture non transmise sur canal 5.

 Transmettre Ouverture/Fermeture sur canal 6

Oui: Ouverture/Fermeture transmise sur canal 6. Non: Ouverture/Fermeture non transmise sur canal 6.

 Transmettre Ouverture/Fermeture sur canal 7

Oui: Ouverture/Fermeture transmise sur canal 7. Non: Ouverture/Fermeture non transmise sur canal 7.

 Transmettre Ouverture/Fermeture sur canal 8

Oui: Ouverture/Fermeture transmise sur canal 8. Non: Ouverture/Fermeture non transmise sur canal 8.

Le canal doit aussi être programmé pour transmettre



un événement, voir Programmation des Sorties page

42.

La transmission du canal doit aussi être validée pour le destinataire, voir page 53 ‘ “Canaux Transmis en Protocole Fast”.

Numéro d'Annulation de l'Attente d'Appel



Il s'agit du numéro que la centrale compose pour désactiver l’attente d’appel. Le numéro peut comporter 24 chiffres maximum. L’option "Annulation de l'Attente d’Appel" doit aussi être validée, voir Options de Transmission page 50.

54 INS213

Page 55

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

Contrôle de la Programmation de la transmission

Le tableau suivant donne la liste des options devant être programmées selon le protocole utilisé :

Protocole

0 – N° Téléphone

1 – N° de Compte

2 – Protocole

3 – Nombre de Tentatives Appel

4 – Partitions Sélectionnés

5 – Evénements Transmis

6 - Options Protocole Pulsé

7 – Canaux Transmis en Protocole Fast

Protocole Pulsé ✔✔✔ 1 ✔✔✔✔ 2 ✔ 3

Protocole

Express

Protocole Fast

(UK)

Contact ID ✔✔✔ 1 ✔✔✔ ✔ 2

SIA Niveau II ✔✔✔ 1 ✔✔✔ ✔ 2

Pager ✔✔✔ 1 ✔✔✔ ✔ 2

Téléphone

Mobile

✔✔✔ 1 ✔✔✔✔ 2 ✔ 3

✔✔✔ 1 ✔✔ 2 ✔ 3 ✔ 4

✔✔✔ 1 ✔✔✔ ✔ 2

8 - Options du Protocole

Notes

73 – Restaurations en Protocole Fast

74 – Ouvert./Ferm. en Protocole Fast

1. Sélectionner le protocole 1.

2. Utiliser le tableau page 53.

3. Définir l'option 6.

1. Sélectionner le protocole 2.

2. Valider l'option 4 si 2 chiffres sont requis

3. Définir l'option 6.

1. Sélectionner le protocole 3.

2. Sélectionner les canaux devant être transmis. Programmer également les canaux selon l'événement souhaité, voir page 44.

3. Sélectionner les canaux devant transmettre la restauration.

4. Sélectionner les canaux devant transmettre les Ouvertures/Fermetures

1. Sélectionner le protocole 4.

2. Définir les options 2 et 6.

1. Sélectionner le protocole 5.

2. Définir les options 1, 2 et 6.

1. Sélectionner le protocole 6.

2. Définir les options 3, 4, 5 et 6

1. Sélectionner le protocole 7.

2. définir l'option 6.

INS213 55

Page 56

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

Programmation du Téléchargement

Entrez Code d’Accès Technicien

????

Ensuite appuyez sur

puis

Mode Technicien Menu No > ??

Zones

87654321

Alarme

Entretien

Armé

Prêt

Tòlòchargement

Menu de 0-4

Alarme

Entretien

Note

Seuls les codes Techniciens ayant l’option “Permettre Programmation MNV/Transmetteur”

peuvent acceder au menus 70 - 79.

Zones

87654321

Armé

Prêt

Entrez Option -04

Options de Téléchargement

Options Tòlòchargt

Alarme

Entretien

Numéro de Tel du PC de Téléchargement

Tel PC>

Alarme

Entretien

> ******** <

Zones

Téléchargement

Utilisez - pour

87654321

sélectionner/déselectionner

les options. Ensuite appuyez

Armé

Prêt

Entrez le numéro de téléphone.

Armé

Prêt

sur ou

Appuyez ensuite sur

ouya

Légende

Eteint Allumé Flash lent

Flash rapide

Options de Téléchargement

Téléchargement Controlé

Contre Appel du PC de Téléchargement

Double Appel

Téléchargement Interdit si Armé

Téléchargement Interdit si Armé en Partiel

Code de Sécurité de Téléchargement

Code de Sòcuritò

Alarme

Entretien

Zones

87654321

Entrez le code de sécurité.

Armé

Prêt

Appuyez ensuite sur

ouya

Nombre de Tentatives d’Appel

Nbre d Appel Valeur: 001

Alarme

Entretien

Zones

87654321

Armé

Prêt

Entrez valeur - .

défiler puis appuyez sur

Utilisez pour faire

ULCD:

Nombre de Sonneries

Nbre Sonneries Valeur: 002

Alarme

Entretien

Zones

87654321

Armé

Prêt

Entrez valeur - .

défiler puis appuyez sur

Utilisez pour faire

ULCD:

56 INS213

Page 57

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

Téléchargement 

Le Menu Téléchargement contient les options suivantes :

 Options de Téléchargement

 Numéro de Téléphone du PC de Téléchargement

 Code de Sécurité de Téléchargement

 Nombre de Tentatives d’Appel pour Téléchargement

) Nombre de Sonneries

Options de Téléchargement -

Les options de téléchargement sont les suivantes :

 Téléchargement Contrôlé

Oui: Le téléchargement n'est possible que si l’utilisateur en

donne l’autorisation.

Non: Le téléchargement est possible sans autorisation.

 Contre-appel du PC de Téléchargement

Oui: Le système rappelle le PC de téléchargement. Non: Le système ne rappelle pas le PC de téléchargement.

 Double Appel

Oui: La centrale décroche de la façon suivante :

• La centrale doit détecter une ou plusieurs sonneries, puis la sonnerie doit cesser.

• Lorsque la sonnerie s’arrête, la centrale entame une temporisation de 60 secondes.

• Si la centrale redétecte des sonneries avant que la fin de la temporisation, elle décrochera après le “Nombre de Sonneries” spécifié, voir ci dessous.

Non: La centrale décroche après le “Nombre de Sonneries”

spécifié, voir ci dessous.

) Téléchargement Interdit Si Armé

Oui: Le téléchargement est interdit lorsque le système est

armé (voir option 5 ci-dessous).

Non: La centrale peut être téléchargée à tout moment.

Code de Sécurité de Téléchargement

-

Lorsque le PC de téléchargement appelle le système, la centrale compare le code de sécurité envoyé par l’ordinateur avec le code de sécurité enregistré dans son programme. Si les codes de sécurité correspondent, le téléchargement est accordé, sinon il est refusé.

Le code de sécurité programmé dans cette option DOIT aussi être programmé sur le logiciel de téléchargement du PC de téléchargement. Le code de sécurité peut comporter 8 caractères maximum.

Nombre de Tentatives d’Appel -

Si l’option “Contre-appel” est validée, (voir "Options de Téléchargement"), cette valeur définie le nombre de fois que la centrale tente de rappeler l’ordinateur de téléchargement.

Le nombre maximum de tentatives d’appel est limité à



9. Le système vous permet seulement d’entrer une valeur comprise entre 0 et 9. La valeur 0 désactive le modem et l’empêche de composer.

Nombre de Sonneries -)

Ce compteur définie le nombre de sonneries nécessaires pour que le modem intégré réponde à un appel entrant.

Si le nombre de Sonnerie est réglé à 0, la centrale ne



répond pas aux appels entrants.

 Téléchargement Interdit Si Armé en Partiel

Si l’option 4 les restrictions suivantes sont applicables :

Oui: La centrale permet l’accès au téléchargement si le

système est armé partiellement (une ou plusieurs Partitions désarmées).

Non: La centrale ne permet l’accès au téléchargement que

si toutes les Partitions sont désarmées.

Numéro de Tel du PC de Téléchargement

-

Il s'agit du numéro de téléphone utilisé pour rappeler le PC de téléchargement lorsque le système est configuré pour utiliser l'option de Contre-appel, voir "Options de Téléchargement" ci-dessus.

INS213 57

Page 58

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

Programmation des Codes de Report

Entrez Code d’Accès Technicien

????

Ensuite appuyez sur

puis

Mode Technicien Menu No > ??

Zones

87654321

Alarme

Entretien

Armé

Prêt

Alarme/Retour EvÒnement > ??

Alarme

Entretien

Ejection/Retour EvÒnement > ??

Alarme

Entretien

Note

Seuls les codes technicien ayant l’option “Permettre programmation MNV/Transmetteur” peuvent accéder aux menus 70 - 79.

Alarme/Retour

Zones

87654321

Entrez Evènement No:

Armé

Prêt

Ejection/Retour

Zones

87654321

Entrez Evènement No:

Armé

Prêt

-00 31

Alarme/Retour

> 03:07

Alarme

Entretien

Entrez 1er code évènement

??. Entrez 2ème code

Ejection/Retour

Alarme

Entretien

Entrez 1er code évènement

??. Entrez 2ème code

Zones

évènement .??

> 00:00

Zones

évènement .??

Légende

Eteint

Allumé

Flash lent Flash rapide

Codes Evènement

- Aucun

- 1

87654321

- 2

Armé

Prêt

Armé

Prêt

03 04 05 06 07 08 09 10 11 12 13 14 15

- 3

- 4

- 5

- 6

- 7

- 8

- 9

- A (0)

- B

- C

- D

- E

- F

Autres Codes EvÒnement > ??

Alarme

Entretien

Zones

87654321

Armé

Prêt

Alarme/Retour Numéro Evènements

No Type d’Evènement

00 Zone 01 Alarme 01 Zone 01 Retour 02 Zone 02 Alarme 03 Zone 02 Retour 04 Zone 03 Alarme 05 Zone 03 Retour 06 Zone 04 Alarme 07 Zone 04 Retour 08 Zone 05 Alarme 09 Zone 05 Retour 10 Zone 06 Alarme 11 Zone 06 Retour 12 Zone 07 Alarme 13 Zone 07 Retour 14 Zone 08 Alarme 15 Zone 08 Retour

No Type d’Evènement

16 Zone 09 Alarme 17 Zone 09 Retour 18 Zone 10 Alarme 19 Zone 10 Retour 20 Zone 11 Alarme 21 Zone 11 Retour 22 Zone 12 Alarme 23 Zone 12 Retour 24 Zone 13 Alarme 25 Zone 13 Retour 26 Zone 14 Alarme 27 Zone 14 Retour 28 Zone 15 Alarme 29 Zone 15 Retour 30 Zone 16 Alarme 31 Zone 16 Retour

Autres Codes

Entrez Evènement No:

-00 97

Autres Codes

> 00:00

Zones

87654321

Alarme

Entretien

Entrez 1er code évènement

??. Entrez 2ème code

évènement .??

Armé

Prêt

Ejection/Retour Numéro Evènements

No Event Type

00 Zone 01 Ejection 01 Zone 01 Retour 02 Zone 02 Ejection 03 Zone 02 Retour 04 Zone 03 Ejection 05 Zone 03 Retour 06 Zone 04 Ejection 07 Zone 04 Retour 08 Zone 05 Ejection 09 Zone 05 Retour 10 Zone 06 Ejection 11 Zone 06 Retour 12 Zone 07 Ejection 13 Zone 07 Retour 14 Zone 08 Ejection 15 Zone 08 Retour

No Event Type

16 Zone 09 Ejection 17 Zone 09 Retour 18 Zone 10 Ejection 19 Zone 10 Retour 20 Zone 11 Ejection 21 Zone 11 Retour 22 Zone 12 Ejection 23 Zone 12 Retour 24 Zone 13 Ejection 25 Zone 13 Retour 26 Zone 14 Ejection 27 Zone 14 Retour 28 Zone 15 Ejection 29 Zone 15 Retour 30 Zone 16 Ejection 31 Zone 16 Retour

58 INS213

Page 59

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

Codes d'Alarmes et Fins d'Alarmes 

Ce menu vous permet de modifier les codes de report des alarmes/Fins d'alarmes de chaque zone. Ces codes sont utilisés avec les protocoles Pulsé, Express, Pager et téléphone mobile. Les codes de report par défaut sont listés dans le manuel “Programmation et valeurs par défaut”.

Pour qu'une zone ne transmette pas l'événement,



programmez les deux chiffres à 00.

Codes d'Ejections et Fins d'Ejections 

Ce menu vous permet de modifier les codes de report des Ejections/Fins d'Ejection de zone. Ces codes sont utilisés avec les protocoles Pulsé, Express, Pager et téléphone mobile. Les codes de report par défaut sont listés dans le manuel “Programmation et valeurs par défaut”.

Pour qu'une zone ne transmette pas l'événement,



programmez les deux chiffres à 00.

Autres Codes 

Ce menu vous permet de modifier les autres codes de report. Ces codes sont utilisés avec les protocoles Pulsé, Express, Pager et téléphone mobile. Les codes de report par défaut sont listés dans le feuillet “Programmation et valeurs par défaut”.

Pour qu'une zone ne transmette pas l'événement,



programmez les deux chiffres à 00.

Le tableau ci-dessous indique les codes de début et fin des événements suivants :

Type d’événement

Défaut 220V 00 01

Défaut Batterie 02 03

Défaut PTT 04 05

Défaut de Transmission 06 07

Armement/Désarmement 08 09

Armement récent 10 11

Armement/Désarmement Auto 12 13

Armement Reporté 14 15

Armement/Désarmement à Distance 16 17

Armement Rapide 18 19

Désarmement Après Alarme 20 21

Début de Téléchargement 22 23

Fin de Téléchargement 24 25

Ejection (et Fin) de Groupe 26 27

Historique Rempli à 80% 28 29

Blocage Clavier 30 31

Code Erroné 32 33

Test Utilisateur 34 35

Code

Début

Code

Fin

Type d’événement

Test Cyclique 36 37

Test de Zone 38 39

Défaut Alimentation Aux. 40 41

Défaut Sirène 42 43

Début de Programmation 44 45

Fin de Programmation 46 47

Erreur en Sortie 48 49

Alarme Cross Zone 50 51

Zone en Maintenance 52 53

Défaut Zone Incendie 54 55

Mise sous Tension 56 57

Comptage 58 59

Code Utilisateur 60 61

Début de Sortie 62 63

Début d'Entrée 64 65

Sirène Activée 66 67

Alarme Active 68 69

AP Clavier 70 71

Médical Clavier 72 73

Feu Clavier/Détecteur 2 Fils 74 75

Contrainte 76 77

Agression Silencieuse Clavier 78 79

Agression Audible Clavier /Aux. 80 81

AP Centrale 82 83

AP Zone 84 85

Défaut Zone 86 87

Défaut Module d'Extension 88 89

AP Entrée Auxiliaire 90 91

Date Modifiée 92 93

Heure Modifiée 94 95

Reset du Système 96 97

Code

Début

Code

Fin

Codes Contact ID et SIA

Les codes de report des protocoles Contact ID et SIA sont entièrement configurables, cependant ces codes ne peuvent être modifiés que par le logiciel de téléchargement Wintex. Les codes de report par défaut en Contact ID and SIA sont indiqués dans le manuel “ Programmation et valeurs par défaut ”.

INS213 59

Page 60

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

Programmation des Utilisateurs

Entrez Code d’Accès Technicien

????

Ensuite appuyez sur puis

Mode Technicien Menu No > ??

Alarme

Entretien

Zones

87654321

Armé

Prêt

Prgrm Utilistr00 Utilisateur No??

Alarme

Entretien

Zones

Utlstr 00 Optn 1 Utilisateur No??

Alarme

Entretien

Zones

Utlstr 00 Optn Utilisateur No??

Alarme

Entretien

Zones

Programmation Utilisateur

Code Util.03

Entrez

Numéro

Armé

Prêt

Utilisateur ??

87654321

Code : ******

Alarme

Entretien

Entrez Code

Appuyez sur ou

si le code comporte moins

Code Util.03 Code : ****

Alarme

Entretien

Options Utilisateur Niveau 1

Entrez Numéro

Armé

Prêt

Utilisateur .??

87654321

Opt.1 Util.03

Alarme

Entretien

sélectionner/déselectionner

les options. Appuyez ensuite

Options Utilisateur Niveau 2

Entrez Numéro

Armé

Prêt

Utilisateur .??

87654321

Opt.2 Util.03

Alarme

Entretien

sélectionner/déselectionner

les options. Appuyez ensuite

Zones

????

de 6 chiffres.

Zones

Entrez Nouveau Code

????

> 1***5678 <

Zones

Utilisez - pour

sur ou

> **34**** <

Zones

Utilisez - pour

sur ou

Légende

Eteint Allumé Flash lent Flash rapide

87654321

Armé

Prêt

87654321

Armé

Prêt

Liste des Options 1

Accès Partition 1

Accès Partition 2

87654321

Armé

Prêt

Armé

Prêt

Accès Partition 4 ( Seulement)

Armement

Ejection

Désarmement

Fonctions Utilisateurs

Liste des

Options 2

Code Volatile

Contôlé par Horaire 1

Transmission de l’Ouverture

3 4

Transmission de la Fermeture Contrainte

Commande Utilitaire

6 7

Agression/Feu Global

Accès Partition 3 ( Seulement)

Premier 816 Premier 816

Options Utilisateur Niveau 3

Liste des

Options 3

Programmation Code Technicien

Verrouillage MNV/Programmation Transmetteur

Programmation

Test Transmission

Acquittement

Menu de

6 7

Programmation Utilisateurs Accès aux Partitions du clavier seulement

Technicien

Alarme/Défauts

Programmations Utilisateur

des Codes

Utlstr 00 Optn Utilisateur No??

Alarme

Entretien

Zones

Entrez Numéro

Armé

Prêt

Utilisateur .??

87654321

Opt.3 Util.03

> ****5*** <

Zones

Alarme

Entretien

Utilisez - pour

sélectionner/déselecionner

les options. Appuyez ensuite

sur ou

Retour au point

87654321

Armé

Prêt

Suite à la page

60 INS213

Page 61

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

Suite de la page

Légende

Eteint Allumé Flash lent Flash rapide

Libellé Utilisateur

Technicien Libellò util. 00

Prgrm Utilistr00 Utilisateur No??

Alarme

Entretien

Zones

Utilisez pour sélectioner

Utilisateur. Appuyez surUn

pour éditer texte.

Annulation de l’Utilisateur

Entrez Numéro

Armé

Prêt

Utilisateur ??.

87654321

Technicien

Libellò Util. 00

Utilisez les touches pour

entrer/éditer texte.Puis appuyez

sur pour accepter.y

Code Util.03: Code : ******

Zones

Alarme

Entretien

87654321

Edition

Texte des Touches

. , ? ! 1 @ ” - &

a b c 2 A B C

d e f 3 D E F

g h I 4 G H I

j k l 5 J K L

m n o 7 M N O

p q r s 7 P Q R S

t u v 8 T U V

w x y z 9 W X Y Z

Espace 0 , # *

Déplacement Gauche/Droite

Retour (effacer)

Armé

Prêt

Codes Utilisateurs 

Le menu de Programmation des Utilisateurs permet au technicien d’attribuer de nouveaux utilisateurs au système.

Chaque utilisateur dispose des fonctions suivantes :

• Code d’Accès

C’est un code unique de 4, 5 ou 6 chiffres attribué à l’utilisateur. Le système permet d'utiliser des codes d’accès de longueurs différentes. Le code d’accès doit être entré sur un clavier avant que l’utilisateur puisse utiliser le système d’alarme.

• Options 1 de l'Utilisateur

Voir le détail des Options 1 de l'Utilisateur ci-dessous.

• Options 2 de l'Utilisateur

Voir le détail des Options 1 de l'Utilisateur ci-dessous.

• Options 3 de l'Utilisateur

Voir le détail des Options 1 de l'Utilisateur ci-dessous.

Options 1 de l'Utilisateur 

Les options 1 peuvent être activées ou désactivées pour un utilisateur sélectionné afin d'en modifier le niveau d’accès du système. Les options suivantes sont disponibles :

 Accès Partition 1

Oui: L’utilisateur peut accéder à la Partition 1. Non: L’utilisateur ne peut pas accéder à la Partition 1.

 Accès Partition 2

Oui: L’utilisateur peut accéder à la Partition 2. Non: L’utilisateur ne peut pas accéder à la Partition 2.

 Accès Partition 3 (Premier 816 seulement)

Oui: L’utilisateur peut accéder à la Partition 3. Non: L’utilisateur ne peut pas accéder à la Partition 3.

) Accès Partition 4 (Premier 816 seulement)

Oui: L’utilisateur peut accéder à la Partition 4. Non: L’utilisateur ne peut pas accéder à la Partition 4.

Appuyez sur B

 Armement

Oui: L’utilisateur peut armer les Partitions dont il a l'accès. Non: L’utilisateur ne peut armer aucune Partition.

 Ejection

Oui: L’utilisateur peut éjecter des zones sur les Partitions

dont il a l'accès.

Non: L’utilisateur ne peut éjecter aucune zone.

 Désarmement

Oui: L’utilisateur peut désarmer les Partitions dont il a

l'accès.

Non: L’utilisateur ne peut désarmer aucune Partition.

Le code Technicien (Utilisateur 00) ne peut désarmer



le Système que s’il a été armé grâce à son code.

 Fonctions Utilisateur

Oui: L’utilisateur peut accéder aux fonctions Utilisateur

suivantes :

• Réarmement (RAZ)

• Visualiser la Mémoire Alarme

• Visualiser les Défauts

• Activer le carillon

• Changer son propre code

Non: L’utilisateur ne peut pas accéder à ces fonctions.

Options 2 de l'Utilisateur 

Les options 2 peuvent être activées ou désactivées pour un utilisateur sélectionné afin d'en modifier le niveau d’accès du système. Les options suivantes sont disponibles :

 Code Volatile

Oui: Le code d’accès ne peut être utilisé qu’une seule fois

pour armer et désarmer le système. Lorsque le code a été utilisé pour armer le système, il est automatiquement effacé.

Non: Le code d’accès fonctionne normalement.

INS213 61

Page 62

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

 Contrôlé par Horaire 1

Oui: Lorsque l'horaire 1 est actif, le code d’accès ne sera

pas accepté par le système. Lorsque l'horaire 1 est inactif, le code d’accès sera accepté par le système. Pour plus d’informations sur la programmation des horaires, voir page 34.

Non: Le code d’accès sera accepté tout le temps.

 Transmission de l'Ouverture

Oui: Le système transmet une Ouverture au centre de

télésurveillance lorsque le code d’accès est utilisé pour désarmer une ou plusieurs Partitions.

Non: Le système ne transmet pas l’ouverture.

La centrale d’alarme envoie toujours l'ouverture après



une alarme, même si cette option est désactivée.

) Transmission de la Fermeture

Oui: Le système transmet une Fermeture au centre de

télésurveillance lorsque le code d’accès est utilisé pour armer une ou plusieurs Partitions.

Non: Le système ne transmet pas la fermeture.

 Contrainte

Oui: Le système transmet le code contrainte au centre de

télésurveillance lorsque le code d’accès est utilisé.

Non: Le code d’accès fonctionne normalement.

 Commande Utilitaire

Oui: Lorsque le code d’accès est entré, les sorties

“Commande Utilitaire” (voir page 46) sont activées 2 secondes.

Non: Le code d’accès utilisateur n’active pas les sorties “

Commande Utilitaire ”.

 Agression/Feu Global

Oui: L'entrée Détecteur de Fumée 2 Fils et l'entrée auxiliaire

(Programmée en Agression) sont toutes deux "Globales", c'est à dire attribuées à toutes les Partitions. Si l'une de ces entrées déclenche, l’utilisateur peut rendre silencieux toutes les Partitions mais il ne peut réarmer l’alarme que sur les Partitions dont il a l'accès.

Non: Si l’une de ces entrées déclenche, l’utilisateur ne peut

réarmer/rendre silencieux que les Partitions dont il a l'accès.

à la programmation usine du système. Le code d’accès peut également accéder aux menus de programmation 70 à 79 du transmetteur.

Non: Le code d’accès ne peut pas verrouiller/déverrouiller la

mémoire non volatile (MNV) ou accéder aux menus de programmation 70 à 79 du transmetteur.

 Programmation Technicien

Oui: Le code d’accès peut accéder aux menus de

programmation technicien.

Non: Le code d’accès ne peut pas accéder aux menus de

programmation technicien.

) Test Transmission

Oui: Le code d’accès peut effectuer un test de transmission

au centre de télésurveillance (menu 92, voir page 64).

Non: Le code d’accès ne peut pas effectuer de test de

transmission.

 Acquittement Alarmes/Défauts

Oui: Le code d’accès peut être utilisé pour acquitter et

réarmer les alarmes ou défauts.

Non: Le code d’accès ne peut pas être utilisé pour acquitter

et réarmer les alarmes ou défauts.

 Menus de Programmations Utilisateur

Oui: Le code d’accès peut accéder aux menus de

programmations utilisateur (menus 90 à 96).

Non: Le code d’accès ne peut pas d’accéder aux menus de

programmation utilisateurs.

 Programmation des Codes Utilisateurs

Oui: Le code d’accès peut accéder à la programmation des

utilisateurs 01 à 31 (menus 80 à 83).

Non: Le code d’accès ne peut pas accéder à la

programmation des utilisateurs 01 à 31.

 Accès aux Partitions du Clavier Seulement

Oui: Le code d’accès peut seulement armer ou désarmer

les Partitions qui sont attribuées au clavier déporté. Par exemple, si l’utilisateur a accès aux quatre Partitions et qu'il utilise un clavier seulement attribué à la Partition 1, il ne lui sera permis que d’armer ou désarmer la Partition 1 depuis ce clavier.

Non: Le code d’accès peut être utilisé sur n’importe quel

clavier (Accès Global).

Options 3 de l'Utilisateur 

Les options 3 peuvent être activées ou désactivées pour un utilisateur sélectionné afin d'en modifier le niveau d’accès du système. Les options suivantes sont disponibles :

 Programmation Code technicien

Oui: Le code d’accès peut programmer le code technicien

(utilisateur 00) par le menu 80.

Non: Le code d’accès ne peut pas programmer le code

technicien.

 Verrouillage MNV/Programmation Transmetteur

Oui: Le code d’accès peut verrouiller/déverrouiller la

mémoire non volatile (MNV) si l’option "Programmation technicien" est activée. Lorsque la MNV est verrouillée, le cavalier JP6 est désactivé, interdisant ainsi le retour

62 INS213

Si le système est équipé d’un clavier déporté Premier LCD ou Premier LCDL, vous pouvez attribuer jusqu’à 8 caractères de texte à chaque utilisateur. Ce texte est utilisé lorsque vous visionnez l'historique du système, voir page 71. Le texte utilisateur est programmé de la même manière que les téléphones portables. Les caractères sont sélectionnés en appuyant la touche correspondante le nombre de fois approprié (pour sélectionner un caractère sur la même touche, appuyer sur  pour déplacer le curseur). Pour plus d’informations sur comment entrer le texte, voir page

22.

Libellé Utilisateur (LCD Seulement) )

Page 63

Premier 412 & 816 Manuel d'installation Programmation de la centrale d'alarme

Tests et Outils Système

Entrez Code d’Accès Technicien

????

Ensuite appuyez sur

puis

Mode Technicien Menu No > ??

Alarme

Problème

Zones

87654321

Armé

Prêt

Test de Zone Aucune Zone

Alarme

Problème

Zones

Test HP/Sorties Entrez 1 a 4

Alarme

Problème

Zones

* Transmission * Attente Tonalitò

Zones

Service

Alarm

Test de Zone

Zone 01 Activòe

87654321

Armé

Prêt

Active Zones

Zone 01 Testòe

Alarme

Problème

Appuyez sur pour effacer

les zones testées de l’écran

Test Système

Test HP/Sorties SirÒne Activòe

Alarme

Problème

87654321

Armé

Prêt

Entrez Numéro de Test

1 - 4

Test de Transmission Manuel

L’ Ecran montre le statut de

87654321

l’appel test. Appuyez sur

Armed

Ready

pour annuler l’appel.

Zones

87654321

Zones

87654321

Appuyez sur pour

RAZ le test

Statut Appel Test LCD LED

Attente Tonalité Attente Tonalité 1 Numérotation Numérotation Recherche Téléphone 1 Recherche Tel 1 Recherche Téléphone 2 Recherche Tel 2 4 Envoi Données Envoi Données Acquittement Acquittement Temporisation Annulation Tempo Annulation Annulation Attente Appel Annulation Att. Appel

Légende

Eteint Allumé Flash lent Flash rapide

La ligne supérieure défile les zones actives La ligne inférieure défile les zones testées

LED flashe = zone active

Armé

LED allumée = zone testée

Prêt

Test Système

Test des Haut-parleurs

Test Sirène

Test du Flash

Armé

Prêt

Test des Sorties

2 3

5 6 7 8

Authoriser l’Accès à la Programmation

Appel Téléchargement

Programmation de l’Heure

Program Time

> 13:15

Zones

Service

Alarm

87654321

Entrez l’heure en format

24heures exp. 6.30 = 1830

Armed

Ready

HHMM

Programmation de la Date

Mise a la Date

> 28/04/01

Alarm

Service

Zones

87654321

Suite à la page

INS213 63

Entrez la date en format

DDMMYY

exp. 28 Avril 2001 = 280401

Armed

Ready

Page 64

Programmation de la centrale d'alarme Premier 412 & 816 Manuel d’Installation

Suite de la page

Bannière de Texte (LCD seulement)

Premier 816

Banniere

Appuyez sur n

pour éditer texte

Test de Zone 

Le test de zone ne peut être effectué que lorsque la Partition est désarmée. Les zones 24 heures (sauf Incendie, Autoprotection et Technique) sont mises hors Entretien pendant le Test de Zone, permettant ainsi de tester les boutons Agression Audible, Agression silencieux, etc.

Test Système 

Ce menu vous permet d’exécuter les tests suivants :

 Test des Haut-Parleurs

Impression de 100 évènements

Légende

Eteint Allumé Flash lent Flash rapide

Premier 816

Banniere

Utilisez les touches pour

entrer/éditer texte. Puis

appuyez sur pour accepter.y

Edition Texte des Touches

. , ? ! 1 @ ” - &

a b c 2 A B C

d e f 3 D E F

g h I 4 G H I

j k l 5 J K L

m n o 7 M N O

p q r s 7 P Q R S

t u v 8 T U V

w x y z 9 W X Y Z

Espace 0 , # *

Déplacement

Gauche/Droite Retour (effacer)

Appel Téléchargement )

Ce menu provoque l'appel du PC de téléchargement.

Si l'appel échoue, le clavier émet la tonalité d’erreur.



Programmation de l’Heure 

Votre système d’alarme possède une horloge à temps réel, elle est utilisée pour horodater les événements qui sont enregistrés dans l’historique du système. Cette option vous permet d’entrer l'heure dans votre système d’alarme.

 Test sirène

 Test du Flash

) Test des sorties

Seuls les sorties ayant l’option "Test Système" (voir



page 47), sont inclues dans le test des sorties.

Test de Transmission Manuel 

Ce menu permet d’envoyer un test de transmission à votre centre de surveillance. Si le code technicien est utilisé pour sélectionner cette option, le clavier indique la progression de l’appel.

Autoriser l’Accès à la Programmation

Ce menu autorise l’accès à la programmation (si l’option EN 50131-1 est activée, voir page 36). Une fois activée, la centrale d’alarme permet l’accès jusqu’à minuit, après quoi l’accès par téléchargement et l’accès Technicien seront désactivés.

Si le cavalier JP6 est shunté lorsque ce menu est



sélectionné, Le code Technicien est remis à sa valeur par défaut d'usine 1234 (si la MNV n'est pas verrouillée).

Programmation de la Date 

Programmation Bannière (LCD seulement)

Si le système est équipé d’un clavier Premier LCD ou Premier LCDL, vous pouvez attribuer jusqu’à 16 caractères

de texte à la bannière. La bannière est affichée sur la ligne supérieure du clavier LCD lors de l’état normal désarmé. Le texte est programmé de la même manière que les téléphones portables. Sélectionnez les caractères en pressant le nombre de fois correspondant la touche appropriée (pour sélectionner un caractère sur la même touche, appuyez sur  pour déplacer le curseur. Voir page 22 sur la manière de rentrer le texte.

Impression de l'Historique 

Cette option permet d’envoyer les 100 derniers événements du système vers l’imprimante (Com1).

64 INS213

Page 65

Premier 412 & 816 Manuel d'installation Utilisation du Système d'Alarme

5. Utilisation du Système d’Alarme

Introduction

Avant d’utiliser votre système d’alarme, familiarisez vous avec les méthodes d’armement et de désarmement du système décrites dans cette section.

Codes d’Accès

• Si vous faites une erreur lorsque vous entrez votre code d’accès, entrez simplement le code d’accès correct.

Armer & Désarmer le Système d’Alarme

Vérifier si le Système est prêt pour Armement

Pour éviter tout défaut durant l’armement, un témoin Prêt est fournit sur chaque clavier. Le témoin Prêt fonctionne ainsi :

• Si le témoin Prêt est éclairé fixe, le système est prêt à

être armé.

• Si le témoin Prêt clignote, le système comporte des

zones éjectées et/ou des zones avec l'attribut armement forcé qui sont ouvertes, vérifiez ces zones avant d’armer.

• Si le témoin Prêt est éteint, une ou plusieurs zones sont

ouvertes, refermez ou éjectez ces zones avant d'armer. Les claviers indiquent les zones ouvertes :

Zone 01 Activòe

Porte d Entròe

Zones

Alarme

Entretien

Les zones actives sont

indiquées par les témoins

correspondants sur le clavier

Si des zones non éjectées et n'ayant pas l'attribut



"Armement Forcé" sont ouvertes à la fin du délai de

LED

87654321

Armé

Prêt

sortie, alors le système indiquera un défaut de sortie et se mettra en défaut d’armement (alarme interne). Si programmée par votre installateur, la sirène externe sonnera également. Entrez un code d’accès valide afin de rendre cette alarme silencieuse.

Une zone est armée si TOUTES les Partitions auxquelles elle est associée sont armées et désarmée lorsque n’importe laquelle de ces Partitions est désarmée.

Zone 04 Activòe Portes ArriÒres

Les zones actives défilent

dans l’ordre sur les claviers

LCD

➤ Pour armer totalement votre système d’alarme,

procédez ainsi :

Si l’option d’armement rapide est validée ( voir page



39) vous pouvez passer l’étape 1 de la procédure ci-

Entrez votre code d’accès ????

Zones

87654321

Alarme

Entretien

Armé

Prêt

Appuyez sur a

Zones

87654321

Alarme

Entretien

Le témoin clignote et la tonalité de sortie se

Armé

Prêt

OUI ~ Armer MENU ~ Options

Appuyez sur y

Sortez SVP....

17:30.21 28/04

déclenche.

Quittez les lieux

, lorsque le système est armé la

tonalité de sortie s’arrête. Le système est maintenant

armé Totalement .

dessus.

Armement Partiel

Le mode d’armement partiel est habituellement utilisé lorsque les lieux sont occupés. Lorsque le système est armé avec ce mode, toutes les zones de détection intérieures attribuées à votre Partition(s) sont éjectées. Avant l’armement partiel, vérifiez les points suivants :

• Fermez ou éjectez toutes les zones du périmètre qui sont ouvertes.

• Assurez-vous qu’aucune des zones du périmètre n’est éjectée non intentionnellement.

• Assurez-vous qu’aucune des zones « Armement forcé » du périmètre n’est ouverte non intentionnellement.

➤ Pour Armer Partiellement le système d’alarme,

procédez ainsi :

Entrez votre code d’accès ????

Alarme

Entretien

87654321

Armé

Prêt

OUI ~ Armer MENU ~ Options

Zones

Appuyez sur s

Alarme

Entretien

87654321

Armé

Prêt

Premier 816

17:30.21 28/04

Zones

Le système s’arme immédiatement et le témoin

clignote.

Le système est maintenant armé Partiellement.

Armé

Armement Total

L’armement total est habituellement utilisé lorsque les lieux protégés sont vides. Lorsque vous armez le système dans ce mode, toutes les zones de détection attribuées à votre Partition(s) s’arment.

Le témoin Prêt doit être éclairé fixe pour que le système

Si l’option d’armement rapide est validée (voir page



39) vous pouvez passer l’étape 1 de la procédure cidessus.

Si le système est équipé d’un clavier Premier RKP16 Plus, alors le témoin Partiel s’allume aussi lorsque le système est armé en mode partiel.

puisse être armé.

INS213 65

Page 66

Utilisation du Système d'Alarme Premier 412 & 816 Manuel d’Installation

Annuler la Procédure d’Armement

➤ Annuler la procédure d’armement lors du délai de sortie



Entrez votre code d’accès ????

Alarme

Entretien

Alarme

Entretien

Appuyez sur

Zones

87654321

Armé

Prêt

87654321

Armé

Prêt

MENU Options

NON Dòsarmer

Appuyez sur

Premier 816

17:30.21 28/04

Zones

L’armement a été annulé et le système d’alarme est

désarmé.

Si le système n’a qu’une Partition, vous n’avez pas à effectuer l’étape 2.

Désarmer durant l’Entrée

➤ Pour désarmer le système d’alarme durant l’entrée,

procédez ainsi :

Entrez dans les lieux par les points d’entrée

désignés, la tonalité d’entrée se déclenche.

Procédez directement sur le clavier.

Alarme

Entretien

87654321

Armé

Prêt

Entrez un Code 08:30.59 28/04

Zones

Entrez votre code d’accès ????

Zones

87654321

Alarme

Entretien

Armé

Prêt

La tonalité d’entrée s’arrête et le témoin s’éteint.

Premier 816

08:31.12 28/04

Armé

Le système d’alarme est maintenant désarmé.

Désarmer après une Alarme

➤ Pour désarmer le système d’alarme après une alarme,

procédez ainsi :

Entrez votre code d’accès ????

Alarme

Entretien

87654321

Armé

Prêt

Perim. 05 Alarme

1... 21:10.56 28

Zone 05 Armòe Chambre Prncipal

Zones

Le système est désarmé et les claviers montrent la

source de l’alarme.

Le système doit ensuite être réarmé pour pouvoir être armé de nouveau, voir page 69 les détails sur le réarmement.

Armement Partiel Automatique

Si l’option d’armement partiel automatique est validée, le système passera automatiquement en mode partiel si aucune zone temporisée n’est activée lorsque le système est armé en mode total.

➤ Pour un armement partiel automatique de votre

système, procédez ainsi :

Entrez votre code d’accès ????

Zones

87654321

Alarme

Entretien

Armé

Prêt

Appuyez sur a

Zones

87654321

Armé

Prêt

Alarme

Entretien

Le témoin clignote et la tonalité de sortie

OUI ~ Armer MENU ~ Options

Appuyez sur y

Sortez SVP....

17:30.21 28/04

commence.

Si aucun code d’accès valide n’est entré avant la fin



du délai d’entrée, une alarme se déclenche.

Désarmer hors du temps d’Entrée

➤ Pour désarmer le système d’alarme lorsque vous n’êtes

pas en entrée, procédez ainsi :

Entrez votre code d’accès ????

Zones

87654321

Alarme

Entretien

Armé

Prêt

Appuyez sur d

Zones

87654321

Alarme

Entretien

Le témoin s’éteint. Le système d’alarme est

Armé

Prêt

MENU ~ Options NON ~ Dòsarmer

Appuyez sur n

Premier 816

17:30.21 28/04

maintenant désarmé.

Ne quittez pas les lieux

du délai de sortie, le système d’alarme s’arme en mode

Passer de Partiel Temporisé à Partiel Immédiat

En mode partiel, les zones temporisées (porte d’entrée etc.) provoquent le début de la temporisation d'entrée. Cependant, il est possible de transformer ces zones temporisées en immédiates dans le mode partiel. Si une zone temporisée est alors activée, le système déclenchera une alarme immédiatement.

➤ Pour passer de Partiel Temporisé à Partiel Immédiat,

procédez ainsi :

Assurez vous que votre système est armé en mode

Appuyez et maintenez la touche , jusqu’à ce

avant le délai de sortie. A la fin

Partiel.

.Armement Partiel

que vous entendiez la tonalité de confirmation.

Si le système n’a qu’une Partition, vous n’avez pas à



effectuer l’étape 2.

Si l’option de désarmement rapide est activée (voir page 39) et que le système est en mode armement

Alarme

Entretien

Zones

87654321

Armé

Prêt

Le témoin clignote rapidement.

Armé

Le système est armé en mode .

PARTIEL IMMEDIAT

17:30.21 28/04

Partiel Immédiat

partiel, vous pouvez passer l’étape 1 de la procédure ci-dessus.

Si le système est équipé d’un clavier Premier RKP16



Plus, le témoin Immédiat s’allumera également.

66 INS213

Page 67

Premier 412 & 816 Manuel d'installation Utilisation du Système d'Alarme

➤ Pour passer de Partiel Immédiat à Partiel Temporisé,

procédez ainsi :

Assurez vous que votre système est armé en mode



Appuyez et maintenez la touche , jusqu’à ce

que vous entendiez la tonalité de confirmation.

Zones

87654321

Alarme

Entretien

Le témoin clignote lentement.

Armé

Prêt

Armé

Le système est armé en mode

Si le système est équipé d’un clavier Premier RKP16 Plus, le témoin Immédiat s’éteindra.

.Partiel Immédiat

PARTIEL RETARDE

17:38.21 28/04

Partiel Retardé..

Armer et Désarmer des Partitions

Cette section explique l'armement et le désarmement des Partitions. Pour utiliser ces procédures, le système doit être configuré ainsi :

• Le système d’alarme doit être divisé en une ou plusieurs Partitions.

• Votre code d’accès doit être attribué à plus d’une seule Partition.

• Le clavier que vous utilisez pour faire fonctionner le système d’alarme doit être attribué à plusieurs Partitions OU votre code d’accès est validé pour un Accès Global.

Armement Total des Partitions

Cette procédure vous permet d’armer totalement une ou plusieurs Partitions.

Si l’option d’armement rapide est activée (voir page 39)



vous pouvez passer l’étape 1 de la procédure ci-dessus.

Armement Partiel des Partitions

Cette procédure vous permet d’armer partiellement une ou plusieurs Partitions.

➤ Pour armer partiellement les Partitions désirées,

procédez ainsi :

Entrez votre code d’accès ????

Alarme

Entretien

87654321

Armé

Prêt

OUI Armer

MENU Options

Zones

Appuyez sur A

Zones

87654321

Alarme

Entretien

Le témoin clignote rapidement. Appuyez sur

Armé

Prêt

pour sélectionner/déselectionner les

partitions. Par exemple : appuyez sur pour

sélectionner la partition 1.

Zones

87654321

Alarme

Entretien

Armé

Prêt

OUI Armer

Part. >

OUI Armer

Part. >

La partition 1 est maintenant sélectionnée

Appuyez sur s

Alarme

Entretien

87654321

Armé

Prêt

Premier 816

17:30.21 28/04

Zones

La partition sélectionnée s’arme immédiatement

et le témoin clignote.

Armé

Les partitions sélectionnées sont maintenant armées

en mode .

Partiel

➤ Pour armer totalement les Partitions désirées, procédez

ainsi :

Entrez votre Code d’accès ????

Alarme

Entretien

87654321

Armé

Prêt

OUI ~ Armer MENU ~ Options

Zones

Appuyez sur A

Zones

87654321

Armé

Prêt

87654321

Armé

Prêt

Alarme

Entretien

Le témoin clignote rapidement. Appuyez sur

ppuyez sur

a pour sélectionner la partition 2.

Alarme

Entretien

Prêt

- pour sélectionner la partition. Par exemple,

Zones

OUI Armer

Part. >

OUI Armer

Part. >

La partition 2 est maintenant sélectionnée

Appuyez sur a Appuyez sur y

Zones

87654321

Armé

Prêt

Alarme

Entretien

Le témoin clignote rapidement et la

Sortez SVP....

17:30.21 28/04

Tonalité de sortie commence.

Laissez le groupe s’armer

, lorsque la partition est

armée, la tonalité de sortie s’arrête. Les partitions

sélectionnées sont maintenant armées Totalement .

Désarmer les Partitions

Cette procédure vous permet de désarmer une ou plusieurs Partitions.

➤ Pour désarmer les Partitions désirées, procédez ainsi :

Entrez votre code d’accès ????

Alarme

Entretien

87654321

Armé

Prêt

MENU Options

NON

Dòsarmer~

Zones

Appuyez sur A

Zones

87654321

Armé

Prêt

87654321

Armé

Prêt

Alarme

Entretien

Le témoin clignote rapidement. Appuyez sur

ppuyez sur

a pour sélectionner la partition 2.

Alarme

Entretien

Prêt

- pour sélectionner la partition. Par exemple

Zones

NON

~ Dòsarmer

Part. >

NON

~ Dòsarmer

Part. >

La partition 2 est maintenant sélectionnée pour être

désarmée.

Appuyez sur d

Alarme

Entretien

Zones

87654321

Armé

Prêt

Appuyez sur n

Premier 816

17:30.21 28/04

Les partitions sélectionnées sont maintenant

désarmées.

INS213 67

Page 68

Utilisation du Système d'Alarme Premier 412 & 816 Manuel d’Installation

Changer de Partition

Habituellement le clavier que vous utilisez est attribué à une Partition définie et de ce fait les zones et les témoins d’état indiquent les informations correspondantes à cette Partition. Cependant, vous pouvez temporairement commuter le clavier sur une Partition différente afin que les zones et les témoin d’état indiquent les informations correspondantes à la Partition sélectionnée. Dans ce mode vous pouvez aussi utiliser votre code d’accès pour armer/désarmer la Partition que vous avez sélectionnée (si vous avez accès à la Partition sélectionnée).

Pour utiliser cette option, il est recommandé que le système soit configuré ainsi :

• L’option Sélection de Partition doit être activée (voir page 36).

• L’utilisateur doit avoir accès à plusieurs Partitions.

• L’utilisateur doit être programmé pour "Accès Partition

Clavier seules", voir page 62.

• Les claviers déportés ne doivent être attribué qu’à une seule Partition.

➤ Pour changer de partition, procédez ainsi :

Alarme

Entretien

Entrez le numéro de la partition Par exemple :



Appuyez sur pour sélectionner la partition 2.

Alarme

Entretien

Le clavier montre les informations appropriées

Après avoir sélectionné une partition, si aucune touche n'est activée, le clavier déporté restera

Zones

Appuyez sur A

87654321

Armé

Prêt

87654321

Armé

Prêt

à la partition.

PARTITION >...

17:35.34 28/04

-,14

Premier 816

17:35.38 28/04

seulement 10 secondes sur cette partition. Cependant si un code d’accès est entré lorsque le clavier est sur une autre partition, si aucune touche n'est activée le clavier restera sur cette partition pendant 1 minute.

Ejection de Zones

Ejection Manuelle de Zones

Ejecter une zone l'empêche de déclencher une alarme.

➤ Pour éjecter manuellement des zones, procédez ainsi :

Si l’option d’éjection rapide est activée (voir page 39)



vous pouvez passer l’étape 1 de la procédure ci-

Entrez votre code d’accès ????

Alarme

Entretien

87654321

Armé

Prêt

OUI Armer

MENU Options

Zones

Appuyez sur B

Zones

87654321

Armé

Prêt

Armé

Prêt

Alarme

Entretien

Le témoin clignote rapidement. Entrez le numéro

Prêt

de la zone . Par exemple :

Entrez pour sélectionner la zone 2.

Alarme

Entretien

Zones

Ejecter Zone> AUCUNE ZONE

Ejecter Zone> Zone 02

Ejectòe

La zone sélectionnée est maintenant éjectée.

Répétez le point 3 pour éjecter d’autres zones.

Une fois que les zones sélectionnées ont été éjectées,

appuyez sur :

pour retourner à l’état normal désarmé.

pour Totalement

pour Partiellement

dessus. Lorsqu’une zone ou plus est éjectée, le témoin Prêt

clignote et si le système est équipé d’un clavier Premier RKP16 Plus ou Premier LCD/LCDL alors le témoin Ejection s’allume aussi.

Annuler l'Ejection de Zones

Pour annuler manuellement l’éjection de zones, effectuez la procédure manuelle d’éjection sur une zone déjà éjectée.

• Il n’est pas possible d’annuler l’éjection de zones 24 heures si elles sont toujours ouvertes.

• Si l’option "Rétablissement Automatique des Zones Ejectées" est activée (voir page 36) alors toutes les zones seront automatiquement rétablies lorsque le système est désarmé.

Ejection de Groupe de Zones

L'éjection de Groupe de zones permet d’éjecter un Groupe de zones prédéfini. Le système d’alarme contient 4 Groupes de zones, voir page 28 la programmation des Groupes d'Ejection de Zones.

Après avoir manuellement éjecté une zone, l’éjection



reste mémorisée jusqu’à ce qu’elle soit manuellement supprimée.

Le mode Ejection s’arrête si aucune touche n’est appuyée pendant 60 secondes.

Les zones 24 heures ne peuvent pas être éjectées si elles sont ouvertes.

68 INS213

Page 69

Premier 412 & 816 Manuel d'installation Utilisation du Système d'Alarme

➤ Pour éjecter un Groupe de zones, procédez ainsi :



Entrez votre code d’accès ????

Zones

87654321

Alarme

Entretien

Armé

Prêt

Entrez le numéro d’éjection de groupe -

suivi par B

87654321

Armé

Prêt

Alarme

Entretien

Zones

OUI Armer

Options

Ejecter Zone> Zone 03

Ejectòe

,14

Ejecter Zone> Zone 04

Ejectòe

Le clavier montre les zones éjectées. Si besoin, des

zones peuvent être ajoutées ou retirées du groupe en

appuyant sur le numéro de la zone correspondante

Par exemple, entrez pour ajouter Zone 5.

Alarme

Entretien

Zones

87654321

?? 05

Armé

Prêt

Ejecter Zone> Zone 03

Ejectòe

Ejecter Zone> Zone 03

Ejectòe

Ejecter Zone> Zone 03

Ejectòe

La zone sélectionnée est maintenant éjectée.

Répétez le point 3 pour éjecter d’autres zones.

Une fois que les zones sélectionnées ont été éjectées,

appuyez sur :

/ pour Totalement

pour Partiellement

pour retourner à l’état normal désarmé.

Si l’option d’éjection rapide est activée (voir page 39) vous pouvez passer l’étape 1 de la procédure ci-dessus.

Lorsqu’une zone ou plus est éjectée, le témoin Prêt clignote et si le système est équipé d’un clavier Premier RKP16 Plus ou Premier LCD/LCDL alors le témoin Ejection s’allume aussi.

Ejection rapide et armement

L’option éjection rapide et armement permet d’éjecter un Groupe de zones prédéfini et d’armer totalement ou partiellement le système. Le système d’alarme contient quatre groupes, voir page 28 la programmation des Groupes d'Ejection de Zones.

➤ Pour éjecter rapidement un Groupe de zones et armer

totalement, procédez ainsi :

➤ Pour éjecter rapidement un Groupe de zones et armer

partiellement, procédez ainsi :



Entrez le numéro de groupe à éjecter -14

Alarme

Entretien

87654321

Armé

Prêt

Premier 816

19:30.56 28/04

Zones

Appuyez sur s

Alarme

Entretien

87654321

Armé

Prêt

Premier 816

19:30.56 28/04

Zones

Le système d’alarme s’arme Immédiatement et les

témoins et clignotent.

Armé Prêt

Le système est armé Partiellement avec les groupes de

zones sélectionnés éjectés.

L’option Armement Rapide doit être activée pour utiliser cette fonction (voir page 39).

Réarmement du système

Cette fonction est utilisée pour réarmer toutes alarmes en attente ou défauts. Elle est aussi utilisée pour réarmer (RAZ) des détecteurs à mémoire, comme par exemple les détecteurs de fumée.

➤ Pour réarmer le système, procédez ainsi :

Entrez votre code d’accès ????

Alarme

Entretien

Appuyez sur N0

Alarme

Entretien

Zones

87654321

Armé

Prêt

87654321

Armé

Prêt

OUI Armer

MENU Options

Appuyez sur R

Premier 816

19:30.56 28/04

Zones

Le clavier émet un bip et le système d’alarme remet à

zéro tous les détecteurs et essaie d’effacer toute

ouAlarme en Cours Défaut Entretien.

Mémoire d’Alarme

La centrale d’alarme dispose d'une mémoire qui enregistre les zones ayant déclenché lors du dernier armement.

➤ Pour visualiser la mémoire d’alarme, procédez ainsi :

Entrez le numéro de groupe à éjecter -14

Alarme

Entretien

87654321

Armé

Prêt

Premier 816

19:30.56 28/04

Zones

Appuyez sur a Appuyez sur y

Zones

87654321

Alarme

Entretien

Les témoins et clignotent et la tonalité

Armé

Prêt

Armé Prêt

Sortez SVP....

19:30.56 28/04

de sortie commence.

Lorsque la tonalité de sortie s’arrête, le système est armé Totalement avec les groupes de zones

Entrez votre code d’accès ????

Alarme

Entretien

87654321

Armé

Prêt

OUI Armer

MENU Options

Zones

Appuyez sur N1

Zones

87654321

Alarme

Entretien

Armé

Prêt

Le clavier montre les zones qui ont d clenché l’alarme

DerniÒre

Zone 03

DerniÒre

Zone 04

Alarme :

lorsque le système a été armé pour la dernière fois.

sélectionnés éjectés.

Appuyez sur pour revenir à un état normal désarmé.N

INS213 69

Page 70

Utilisation du Système d'Alarme Premier 412 & 816 Manuel d’Installation

Défauts

La réponse suite à un défaut est programmable par l’installateur mais est en principe limitée au buzzer du clavier. Afin de rendre silencieux le défaut, entrez votre code d’accès.

Un nouveau défaut est signalé par le témoin jaune Entretien clignotant, indiquant que le système d’alarme ne peut pas être armé.

Le témoin jaune Entretien continue de clignoter jusqu’à ce que le défaut soit acquitté, après quoi le témoin jaune devient fixe et le système d ‘alarme peut être armé. Le témoin jaune Entretien reste fixe jusqu’à ce que tous les défauts soient supprimés.

La coupure d’alimentation 220V ou le dérangement des lignes téléphoniques peuvent chacun être retardé. Le témoin jaune Entretien s’éclaire fixe immédiatement lors de l’un de ces défauts mais l’alarme (transmission ou alarme sonore) ne se déclenche pas avant la fin de ce retard.

Si votre installateur a désactivé l'acquittement de



coupure d’alimentation, le témoin Entretien clignote rapidement lors d'une coupure d'alimentation 220V. Le système peut être armé sans nécessiter l'acquittement du défaut.

Acquitter un nouveau défaut

➤ Les nouveaux défauts peuvent être acquittés ainsi :

LED Défaut

1 Coupure d'Alimentation 220V 2 Ligne téléphonique en dérangement 3 Alarme incendie détecteurs 2 fils

5 Date ou Heure déréglées

Défauts Affichés sur Claviers LED

Autoprotection du coffret et entrée auxiliaire : Appuyez sur ) pour voir le type, les témoins 1 à 3

s’éclairent :

Témoin 1 = Autoprotection du coffret

Témoin 2 = Autoprotection Auxiliaire

Témoin 3 = Auxiliaire Agression

Autoprotection de Zone / Défaut de Zone Appuyez sur  pour visualiser le numéro de zone

Autoprotection du Clavier ou Clavier Enlevé Appuyez sur  pour visualiser le numéro du clavier

Défauts d'équipement Appuyez sur  pour visualiser le type de défaut :

Témoin 1 = Défaut sortie 1

Témoin 2 = Défaut sortie 2

Témoin 3 = Défaut sirène

Témoin 4 = Défaut détecteur incendie 2 fils

Témoin 5 = Défaut Fusible auxiliaire

Témoin 6 = Défaut batterie

Témoin 7 = Visite d'Entretien Requise/ Echec de Zone en Maintenance

Témoin = Défaut de transmission

Entrez votre code d’accès ????

Zones

Alarme

Entretien

Alarme

Entretien

87654321

Armé

Prêt

Appuyez sur N2

Zones

87654321

Armé

Prêt

Le clavier montre tous défauts.

ou reconnaître le problème

NAppuyez sur Rpour

et revenir à un état normal désarmé.

OUI Armer MENU Options

Dòfaut SystÒme

Appuyez Menu/RAZ

Dòfaut PTT

Tapez Menu/RAZ

Défauts Affichés sur Claviers LCD

LCD Défaut

"#21::8 Coupure d'Alimentation 220V

"#21 Ligne téléphonique en défaut

+ "+!&":&)0 Alarme incendie détecteurs 2 fils

-"+1/)"Z25 Autoprotection du Coffret

25&)&&/" Autoprotection Entrée Auxiliaire

$/"00&,+25 Agression Entrée Auxiliaire

"/1"!1"Z"2/" Date ou Heure déréglées

Visualisation des Défauts

➤ Les défauts persistants peuvent être visualisés ainsi :

,+"F89 Autoprotection/ Défaut de Zone

)3&"/F9 AP Clavier ou Clavier Enlevé

"#21,/1&"9 Défaut sortie 1

1. Appuyez sur la touche  suivie de la touche

.

2. Le clavier affiche tous les défauts (voir tableaux).

3. Pour finir, appuyez sur la touche .

"#21,/1&": Défaut sortie 2

"#21&/"+" Défaut sirène

"#21+ "+!&" Défaut détecteur incendie 2 fils

"#Y20&)"25 Défaut Fusible auxiliaire

"#2111"/&" Défaut batterie

+1/"1&"+".2&0

Visite d'Entretien Requise/ Echec de Zone en Maintenance

 %" !"/+0Y Défaut de transmission

70 INS213

Page 71

Premier 412 & 816 Manuel d'installation Utilisation du Système d'Alarme

Réarmement par Code

Cette option est généralement utilisée au Royaume Uni où les utilisateurs n’ont pas le droit de réarmer leur centrale après une alarme transmise. Cependant, l’utilisateur peut réarmer la centrale en utilisant un code qui lui est fourni par l’installateur ou le centre de télésurveillance.

➤ Pour effectuer un réarmement par code, procédez ainsi :

Entrez votre code d’accès ????

Alarme

Entretien

87654321

Armé

Prêt

OUI Armer

MENU Options

Zones

Appuyez sur N3

Alarme

Entretien

Alarme

Entretien

Alarme

Entretien

Alarme

Entretien

Zones

87654321

Armé

Prêt

87654321

Armé

Prêt

87654321

Armé

Prêt

87654321

Armé

Prêt

Code Surv.> 4855

Ròponse

>???

Le clavier montre un code à

4 chiffres généré au hasard.

Zones

Contactez ARC(UK) pour obtenir un anti-code de

remise à zéro.

Entrez le code donné par ARC(UK) .

????

Si le code est accepté, le clavier émet une tonalité

d’acceptation, le système Remet à Zéro et revient à un

état normal désarmé.

Activer et désactiver le carillon

Lorsqu’une zone est programmée pour activer le carillon, le clavier émet une tonalité de carillon chaque fois que la zone est ouverte. Ce menu vous permet d’activer ou de désactiver l’option carillon.

➤ Pour activer ou désactiver le carillon, procédez ainsi :

Entrez votre code d’accès ????

Alarme

Entretien

Entrez N4

Alarme

Entretien

Zones

87654321

Armé

Prêt

87654321

Armé

Prêt

OUI Armer

MENU Options

Appuyez sur C

Premier 816

19:30.56 28/04

Zones

Si le carillon était éteint, alors il s’allume et le clavier

émet la tonalité de carillon.

Si le carillon était allumé, alors il s’éteint et le clavier

émet la tonalité

d’acceptation.

Changer le Code Utilisateur

Tous les utilisateurs de la centrale d’alarme peuvent changer leur propre code d’accès.

➤ Pour changer votre code d’accès personnel, procédez ainsi :

Entrez votre code d’accès ????

Zones

Alarme

Entretien

Alarme

Entretien

Zones

Entrez votre nouveau code

87654321

Armé

Prêt

Entrez

87654321

Armé

Prêt

OUI Armer MENU Options

Nouveau Code: ******

????

Si le code contient 4 ou 5 chiffres,

appuyez ay

Alarme

Entretien

Entrez votre nouveau code Encore une fois.????

Le clavier émet la tonalité d’acceptation si le nouveau

sur la touche ou pour accepter.

Zones

87654321

Armé

Prêt

Nouveau Code: ******

code d’accès est accepté. Si vous entendez une

tonalité d’erreur, reprenez au point 1.

Visualisation de l'Historique (LCD seulement)

La centrale d’alarme comporte un historique de 750 événements qui enregistre toutes les activités du système, comme par exemple les utilisateurs entrant leur code pour armer ou désarmer le système, les alarmes, les défauts, etc. Chaque événement est indiqué avec l’heure et la date.

➤ Pour visualiser l'historique, procédez ainsi :

Entrez votre code d’accès ????

OUI Armer

MENU Options

Entrez N6

Type d’évènement

(Montrant zone de texte)

Chambre 1 AP

1... 13:15.56 28

HeurePartitions

Appuyez sur

mémoire. lorsque vous avez terminé.N

Appuyez sur

Jour

Appuyez sur pour

les informations montrées

pour monter et descendre dans la

Type d’évènement

(Type d’alarme et numéro de zone)

AP Aud02

13:15.56 28/04

Alarme

Heure

Jour/Mois

Interrompre la Transmission

Ce menu interrompt toute transmission au centre de télésurveillance.

➤ Pour annuler la transmission, procédez ainsi :

Entrez votre code d’accès ????

Alarme

Entretien

87654321

Armé

Prêt

OUI Armer

MENU Options

Zones

Entrez N7

Alarme

Entretien

87654321

Armé

Prêt

Premier 816

19:30.56 28/04

Zones

La clavier émet un bip et le système d’alarme interrompt

toute communication avec le poste de télésurveillance.

INS213 71

Page 72

Caractéristiques Premier 412 & 816 Manuel d’Installation

6. Caractéristiques

Centrale d’Alarme

Alimentation

Courant Maximum

Transformateur 16.5V Transformateur 16.5VAC, 40VA 1.5ADC

Ondulation :

Voir Installation et Notes de sécurité

Consommations

Consommation au repos: Consommation en alarme:

Fusibles

Principal (Transformateur d'usine 230V Principal (Transformateur d'usine 115V Batterie: Auxiliaire: Sirène: BUS:

Capacité Batterie de Secours: 1.2Ah à 7Ah

Zones

Premier 412: Premier 816:

Valeurs des Résistances:

Sorties Centrale

O/P 1 – Supervisée: O/P 2 - Supervisée: O/P 3 à 8:

Sortie Sirène (Supervisée)

Mode Haut-parleurs: Mode sirène:

Détecteurs de fumée 2 fils: ESL429CT

BUS

+: —: T: R:

Claviers Déportés :

Transmetteur Digital

Protocoles:

Numéros de Téléphone: Numérotation: REN: Normes:

AC):

AC, 25VA: 1 ADC

<5%

Caractéristiques Electriques

<50mA <150mA

125mA, 250V, 20mm (Voir Notes de sécurité 1 & 2) 250mA, 250V, 20mm (Voir Notes de sécurité 1 & 2)

1.6A, 250V, 20mm 1A, 250V, 20mm 1A, 250V, 20mm 1A, 250V, 20mm

(Voir Notes de sécurité 1 & 2)

4 8 3K3

1A commutée au 0V 1A commutée au 0V 100mA commutée au 0V

Charge Minimum 4Ω 1A commutée au 0V

System Sensor 2100TS

Alimentation +12V Alimentation 0V Transmission Réception

Jusqu’à six

Pulsé, Express, Fast, Contact ID, SIA Niveau II, Pager et Mobile

4 jusqu'à 24 chiffres Décimale ou DTMF 1 CTR21

Environnement

Température d'utilisation:

Température de Stockage:

Humidité Maximum :

Environnement CEM:

-10°C à +45°C +14°F à +113°F

-20°C à +60°C

-4°F à +140°F

95% non-condensée

Résidentiel/Commercial/ PME/PMI ou Industriel

Caractéristiques Physiques

Dimensions:

282mm x 225mm x 80mm

Claviers Déportés

Caractéristiques Electriques

Tension d'alimentation:

Consommation

Nominal: Totalement éclairé:

Témoins de Zone

Premier RKP4: Premier RKP8: Premier RKP16: Premier RKP16 Plus: Premier LCD: Premier LCDL:

Témoins d'état

Alarme: Entretien: Armé: Prêt: Incendie (RKP16 Plus): Ejection (RKP16 Plus/LCD): Immédiat (RKP16 Plus): Partiel (RKP16 Plus):

BUS: 4 fils jusqu'à 250m, Etoile, Série

Environnement

Température d'utilisation:

Température de Stockage:

Humidité Maximum :

Environnement CEM: Résidentiel/Commercial/

Caractéristiques Physiques

Dimensions:

Premier RKP4/8/16 Premier RKP16 Plus/LCD

Poids:

9 à 13.7VDC

35mA 85mA

4 8 16 16 LCD Standard 32 Caractères LCD Large 32 Caractères

Rouge Jaune Rouge Vert Rouge Rouge Rouge Rouge

ou toute combinaison des deux.

-10°C à +45°C +14°F à +113°F

-20°C à +60°C

-4°F à +140°F

95% non-condensée

PME/PMI ou Industriel

140mm x 105mm x 35mm 145mm x 115mm x 30mm

380g

72 INS213

Page 73

Premier 412 & 816 Manuel d'installation Caractéristiques

Module d’Extension Déporté

Caractéristiques Electriques

Tension d'alimentation:

Consommation

Nominal: En Alarme avec Haut-parleur:

BUS: 4 fils jusqu'à 250m, Etoile,

Zones

Nombre : Valeurs des Résistances:

Sortie Haut-parleurs:

Sorties

O/P 1: O/P 2:

Environnement

Température d'utilisation:

Température de Stockage:

Humidité Maximum: 95% non-condensée

Environnement: Résidentiel/Commercial/

9 à 13.7V

35mA 180mA

Série ou toute combinaison des deux.

8 3K3

Charge Minimum 4Ω

100mA commutée au 0V 100mA commutée au 0V

-10°C à +45°C +14°F à +113°F

-20°C à +60°C

-4°F à +140°F

PME/PMI ou Industriel

Caractéristiques Physiques

Dimensions: 83mm x 50mm x 12mm Poids:

50g

Caractéristiques Physiques

Dimensions: 125mm x 65mm x 30mm

Poids: 200g

Module d’Extension Embrochable

Données Electriques

Tension d'alimentation: 9 à 13.7VDC

Consommation

Nominal:

Connexion : Se branche sur la centrale

Zones

Nombre : Valeurs des Résistances:

Milieu Ambiant

Température d'utilisation:

Température de Stockage:

Humidité Maximum:

Environnement: Résidentiel/Commercial/

35mA

8 3K3

-10°C à +45°C +14°F à +113°F

-20°C à +60°C

-4°F à +140°F

95% non-condensée

PME/PMI ou Industriel

INS213 73

Page 74

Caractéristiques Premier 412 & 816 Manuel d’Installation

Normes Européennes

Les Centrales d’Alarme Premier 412 & 816 sont conformes à la Directive de l’Union Européenne (UE) de Basse Tension (BT) (LVD) 73/23/EEC (modifiée par 93/68/EEC) et à la Directive de Comptabilité Electromagnétique (CEM) 89/336/EEC (modifiée par 92/31/EEC et 93/68/EEC).

Le sigle CE indique que ce produit est conforme aux exigences européennes pour la Sécurité, la Santé, l’Environnement et la Protection du client.

Cet équipement est conçu pour activer un Système d’Alarme anti-intrusion installé conformément aux exigences des normes de sécurité EN50131-1, et EN50131-6 de niveau 1 ou 2, et convient pour toutes installations intérieures, voir ci-dessous :

EN 50131-1/6

Afin d’être conforme aux normes et conditions EN50131-1 et EN50131-6, les Programmations et configurations suivantes doivent être appliquées au système :

• "Conformité EN 50131-1" doit être Validé, voir page 36.

• L'option "Affichage Permanent du Clavier" doit être

Invalidée” sur tous les claviers, voir page 39. De plus, la valeur de “Durée de Confort” ne doit pas être supérieure à 180 secondes (par défaut = 60), voir page

34.

• La Temporisation d'Entrée des Partitions ne doit pas être supérieure à 45 secondes (par défaut 30), voir page 30.

• Le "Retard Sirène" des Partitions ne doit pas être supérieur à 10 minutes (par défaut 0), voir page 30.

• La "Durée Sirène" des Partitions doit être comprise entre 2 et 15 minutes (par défaut 15), voir page 30.

• Les options “Armement Rapide”, “Désarmement Rapide” et “Ejection Rapide” doivent être invalidées sur tous les claviers, voir page 39.

• L'option "Défaut si Autoprotection lorsque Désarmé" doit être validée, v oir pa ge 35.

• Ne pas connecter plus de 10 détecteurs non alimenté par zone.

• Ne pas connecter plus d'un détecteur alimenté sans mémoire par zone.

• Ne pas mélanger des détecteurs non alimenté et des détecteurs sans mémoire sur une zone.

• Les niveaux 1 et 2 exigent une batterie de secours assurant une autonomie de 12 heures. De plus pour satisfaire ces exigences, le courant maximum qui peut être délivré depuis le système est le suivant :

Transformateur Batterie de

Secours

16.5VAC, 25VA 7.0Ah 600mA

16.5VAC, 40VA 17.0Ah 1.3A

Courant

Max

Garantie

Tous les produits Texecom sont conçus dans le but d’être fiables, sans problème d’opération. La qualité est soigneusement contrôlée par des tests informatiques intensifs. De ce fait la Centrale d’Alarme est couverte par une garantie de deux ans contre tout défaut matériel ou vice de forme.

La Centrale d'Alarme n’étant pas un Système d’alarme complet mais une partie du Système, Texecom ne peut accepter aucune responsabilité pour quelque dommage que ce soit, sur la base que la centrale n’aurait pas fonctionné correctement.

Du à sa politique de perfectionnement continuel, Texecom se réserve le droit de changer les caractéristiques sans avis préalable.

Notes de Sécurité

1. Les tensions sont réglées en usine et ne sont pas

ajustables – voir étiquette sur le transformateur.

2. Enlever le transformateur est interdit et annule la

garantie.

3. Utiliser uniquement des batteries du type spécifié

4. Retirer prudemment les batteries usagées comme

l’indiquent les instructions du fabricant.

5. Placer la batterie à l’intérieure de la centrale à

l’emplacement prévu à cet effet.

6. Cet équipement est conçu pour être utilisé uniquement

à l’intérieur dans un endroit sec.

7. Lors du remplacement d’un fusible, toujours vérifier le

calibre et le type – le remplacement par un fusible de plus fort calibre est dangereux et annule la garantie. Les fusibles doivent être compatibles aux exigences IEC

127.

8. Le sac plastique pré-scellé ne doit pas être conservé à

l’intérieur de la centrale.

74 INS213

Page 75

Premier 412 & 816 Manuel d'installation Guide de Référence Rapide

7. Guide de Référence Rapide

Menu Fonction Page

Programmation des Zones

 Toutes Options de Zone 25  Type de Zone 25

 Inutilisée

 Temporisée 1

 Temporisée 2

 Partielle – Chemin

d'Accès

) partielle Immédiate

 Immédiate

 Incendie

 Agression Silencieuse

 Agression Audible

 Médicale

 24H - Autoprotection

 24H - Technique

 24H - Gaz

 24H - Inondation

) 24H – Température

Elevée

 24H – Température Faible

 Marche/Arrêt Impulsion

 Marche/Arrêt Maintenu

 RAZ Tempo de Sortie

 Câblage de Zone 26

 Normalement Fermée

 Normalement Ouverte

 1 Résistance - NF & NO

 1 Résistance - NO (Incendie)

) 1 Résistance - NF

 1 Résistance - NF AP

 1 Résistance - NO AP

 2 Résistances

 Doublage de Zone

 Attributs 1 des Zones 26

 Buzzer Clavier et HP

Immédiats

 Sirène Activée

 Sirène Retardée

) Sirène Pulsée

 Flash Immédiat

 Carillon

 Transmission Retardée

 Transmission Validée

) Attributs 2 des Zones 27

 Ejectable

 Ejectée en Partiel

 Armement Forcé

) Réponse Rapide

 Avec Fonction Cross Zone

 En Maintenance

 Avec Comptage

 Avec Fonction Double

Knock

 Attributs 3 des Zones 27

 Temporisée 1 en Mode Partiel

 Chemin d'Accès en Mode Partiel

 MES par Clé immédiate

) MES/MHS Partiel par clé

 MHS par Clé Inhibée en Mode Total

 Sans Contrôle de Sortie

 Avec RAZ de la Temporisation de Sortie

 Avec Contrôle d'Activité

 Partitions & Groupes d'Ejections 27

 Validée sur Partition 1

 Validée sur Partition 2

 Validée sur Partition 3

) Validée sur Partition 4

 Validée sur Groupe d'Ejection 1

 Validée sur Groupe d'Ejection 2

 Validée sur Groupe d'Ejection 3

 Validée sur Groupe d'Ejection 4

 Libellé de Zones 28

 . , ? ! 1 @ ” - &  a b c 2 A B C  d e f 3 D E F ) g h I 4 G H I  j k l 5 J K L  m n o 7 M N O

 p q r s 7 P Q R S  t u v 8 T U V  w x y z 9 W X Y Z  Espace 0 , # *  Déplacement Gauche/Droite  Effacement

Menu Fonction Page

Programmation des Partitions

 Temporisations de Sortie 30  Temporisations d'Entrée 1 30  Temporisations d'Entrée 2 30  Retards de Transmission 30 ) Retards Sirène 30  Durées Sirène 30  Options 30

 Armement Partiel Automatique

 Armement Partiel Silencieux

 Armement par Téléchargement

) Désarmement par Téléchargement

 Tonalité de Sortie Locale

 Sans Temporisation d'Entrée en Partiel

 Temporisation de Sortie en partiel

 Armement si Partition "Prête"

 Armement/Désarmement Auto 31

 Armement Automatique suivant Horaire 1

 Armement Automatique suivant Horaire 2

 Armement Automatique suivant Horaire 3

) Armement Automatique suivant Horaire 4

 Désarmement Automatique suivant Horaire 1

 Désarmement Automatique suivant Horaire 2

 Désarmement Automatique suivant Horaire 3

 Désarmement Automatique suivant Horaire 4

Programmation Système

 Temporisations du Système 34

 Défaut d'Alimentation

220V

 Défaut PTT

 Délai "Cross Zone"

 Délai "Zone en

maintenance"

) Délai de Fin d'Evénement

 Durée Sortie Impulsion

 Temps de Réponse

 Annulation de

Transmission

 Test Cyclique

 Durée de "Confort"

 Délai de Visite d'Entretien

 Vérification détecteurs 2

fils

 Confirmation d'Alarme

 Délai d'Activité

 Compteurs 34

 Compteur

 Volume des Tonalités

 Volume du Carillon

 Horaires de Contrôle 34  Options 1 du Système 35

 Fréquence 60Hz

 Supervision Connexion Batterie

 test de Charge Batterie

) Programmation Verrouillée

 Economie d'Energie Activée

 Défaut PTT Annule le Retard Sirène

 Détecteurs de Fumée 2 fils sur Sortie 1

 Haut-parleurs sur Sortie Sirène

INS213 75

Page 76

Guide de Référence Rapide Premier 412 & 816 Manuel d’Installation

Menu Fonction Page

) Options 2 du Système 35

 Déf aut si Autoprotection lorsque Désa rmé

 Déf aut si Autoprotection lorsqu'Armé e n Partiel

 Retard de Fin d'Evénement

) Fin d'Evénement avec Délai de Fin d'Evénement

 Clé inhibée si Défaut d'Autoprotection

 Armement Total sans Retard de Transmission

 Retard de Fin d'Alarme

 Fin d'Alarme avec Délai de Fin d'Evénement

 Options 3 du Système 35

 Pas de Sirène si Erreur de Sortie en Mode Total

 Test de Zone Silencieux

 Témoin Alarme indique Incendie Seul

) Tonalités d'Entrée/Sortie sur Haut-parleur

 Sélection de Partition

 Conformité EN 50131-1

 Rétablissement Automatique des Zones Ejectées

 Sortie Sirène Inversée

 Supervisions 36

 Sortie 1 Centrale Supervisée

 Sortie 2 Centrale Supervisée

 Sortie Sirène Supervisée

) Autoprotection Centrale Supervisée

 Fusible Auxiliaire Supervisé

 Batterie Supervisée

 Alimentation secteur Supervisée

 Ligne Téléphonique supervisée

 Entrée Auxiliaire 36

 Inutilisée

 Autoprotection

 Réarmement Déporté

 Contrôle de Ligne Téléphonique

) Agression Audible

 Options Diverses 1 37

 Bips Sirène en Armement /Désarmement Total

 Bips Sirène en Armement/Désarmement partiel

 Défaut 220V Sans Acquittement

) Ouvertures/Fermetures Désactivées en Partiel

 Temporisations Cross Zone en minutes

 Ejection Interdite si Partition Armée

 Zones Tempos avec Alarme en Sortie

 Test de Charge Batterie suivant Horaire 4

 Options Diverses 2 37

 Sans Acquittement des Défauts

 Acquittement par Tous les Utilisateurs

 Désactiver Impression en Temps Réel

) Activer le Module Sirène et les options UK

Menu Fonction Page

Programmation des Claviers

) Options 1 des Claviers 39

 Adressé sur Partition 1

 Adressé sur Partition 2

 Adressé sur Partition 3

) Adressé sur Partition 4

 Affichage Permanent du Clavier

 Touche pour Réactivation de l'Affichage

 Affichage des Partitions

 Verrouillage Clavier

) Options 2 des Claviers 39

 Autoprotection si Code Erroné

 Alarme Incendie Activée

 Alarme Médicale Activée

) Alarme Agression Activée

 Alarme Agression Silencieuse

 Armement Rapide par Touche ARMER

 Désarmement Rapide par Touche DESARMER

 Ejection Rapide par Touche EJECTER

) Options 3 des Claviers 39

 Tonalité d'Alarme Incendie Activée

 Tonalité d'Alarme Intrusion Activée

 Tonalité de Défaut Activée

) Tonalité d’Acceptation Activée

 Tonalité d’Erreur Activée

 Tonalité Carillon Activée

 Tonalité d’entrée Activée

 Tonalité de Sortie Activée

) Options 4 des Claviers 40

 Zones Clavier (RKP16 Plus & Premier LCD/LCDL)

 Autoprotection du Clavier Désactivée

 Déplacement de 4 zones

) Déplacement de 8 zones

 Déplacement de 12 zones

Programmation Module d’Extension Déporté

 Partitions 41

 Adressé sur Partition 1

 Adressé sur Partition 2

 Adressé sur Partition 3

) Adressé sur Partition 4

 Tonalités 41

 Tonalités d’alarme Incendie

 Tonalité d'Alarme Intrusion Activée

 Tonalité de Défaut Activée

) Tonalité d’Acceptation Activée

 Tonalité d’Erreur Activée

 Tonalité Carillon Activée

 Tonalité d’entrée Activée

 Tonalité de Sortie Activée

 Volume 41

76 INS213

Page 77

Premier 412 & 816 Manuel d'installation Guide de Référence Rapide

INS213 77

Page 78

Guide de Référence Rapide Premier 412 & 816 Manuel d’Installation

Menu Fonction Page

 Restaurations en protocole Fast 54

 Transmet la restauration du canal 1

 Transmet la restauration du canal 2

 Transmet la restauration du canal 3

) Transmet la restauration du canal 4

 Transmet la restauration du canal 5

 Transmet la restauration du canal 6

 Transmet la restauration du canal 7

 Transmet la restauration du canal 8

) Ouvertures/Fermetures en Protocole Fast 54

 Ouverture/Fermeture transmise sur canal 1

 Ouverture/Fermeture transmise sur canal 2

 Ouverture/Fermeture transmise sur canal 3

) Ouverture/Fermeture transmise sur canal 4

 Ouverture/Fermeture transmise sur canal 5

 Ouverture/Fermeture transmise sur canal 6

 Ouverture/Fermeture transmise sur canal 7

 Ouverture/Fermeture transmise sur canal 8

 Numéro d'Annulation de l'Attente d'Appel 54

Téléchargement

 Menu de Téléchargement 55

 Options de Téléchargement:

 Téléchargement Contrôlé

 Contre-appel

 Double-appel

) Téléchargement Interdit si armé

 Téléchargement Interdit si armé en partiel

 Numéro de Tel PC de Téléchargement  Code de sécurité de Téléchargement  Nombre de Tentatives d'Appel ) Nombre de Sonneries

Programmation des Codes de Rapport

 Codes d'Alarmes et Fins d'Alarmes 59  Codes d'Ejections et Fins d'Ejections 59  Autres Codes 59

Programmation des Utilisateurs

 Codes d'Accès 61  Options 1 de l'Utilisateur 61

 Accès Partition 1

 Accès Partition 2

 Accès Partition 3

) Accès Partition 4

 Armement

 Ejection

 Désarmement

 Fonctions Utilisateurs

Menu Fonction Page

 Options 2 de l'Utilisateur 61

 Code Volatile

 Contrôlé par Horaire 1

 Transmission de l'Ouverture

) Transmission de la fermeture

 Contrainte

 Commande utilitaire

 Agression/Feu global

 Options 3 de l'Utilisateur 62

 Programmation Code Technicien

 Verrouillage MNV/Programmation Transmetteur

 Programmation Technicien

) Test Transmission

 Acquittement alarmes/Défauts

 Menus de Programmation Utilisateurs

 Programmation des Codes Utilisateurs

 Accès aux Partitions du Clavier Seulement

) Libellé Utilisateur 62

 . , ? ! 1 @ ” - &

 a b c 2 A B C

 d e f 3 D E F

) g h I 4 G H I

 j k l 5 J K L

 m n o 7 M N O

 p q r s 7 P Q R S

 t u v 8 T U V

 w x y z 9 W X Y Z

 Espace 0 , # *

 Déplacement Gauche/Droite

 Effacement

Tests et Outils Système

 Test de Zone 64  Test des Haut-parleurs et Sorties 64

 Test des Haut-parleurs

 Test Sirène

 Test du Flash

 Test des Sorties

 Test de Transmission Manuel 64  Autoriser l'Accès à la Programmation 64 ) Appel Téléchargement 64  Programmation de l'Heure 64  Programmation de la Date 64  Programmation Bannière 64

 . , ? ! 1 @ ” - &

 a b c 2 A B C

 d e f 3 D E F

) g h I 4 G H I

 j k l 5 J K L

 m n o 7 M N O

 p q r s 7 P Q R S

 t u v 8 T U V

 w x y z 9 W X Y Z

 Espace 0 , # *

 Déplacement Gauche/Droite

 Effacement

 Impression de l'Historique 64

78 INS213

Page 79

Premier 412 & 816 Manuel d'installation Guide de Référence Rapide

Défauts Affichés sur Claviers LED

Témoin Défaut

1 Coupure d’alimentation 2 Ligne téléphonique en dérangement 3 Alarme incendie

Autoprotection du boîtier et entrée auxiliaire : Appuyez sur ) pour visualiser le type

d’autoprotection / Auxiliaire, les témoins 1 à 3 s’allument :

Témoin 1 = Autoprotection du boîtier

Témoin 2 = Autoprotection Auxiliaire

Témoin 3 = Auxiliaire Agression

5 Date et Heure déréglées

Autoprotection de Zone / Défaut de Zone

Appuyez sur  pour visualiser le numéro de

zone

Autoprotection du Clavier ou Clavier Enlevé

Appuyez sur  pour visualiser le numéro du

clavier

Défauts d'équipement Appuyez sur  pour visualiser le type de

problème :

Témoin 1 = Défaut sortie 1

Témoin 2 = Défaut sortie 2

Témoin 3 = Défaut sirène

Témoin 4 = Défaut détecteur incendie 2 fils

Témoin 5 = Défaut Fusible auxiliaire

Témoin 6 = Défaut batterie

Témoin 7 = Visite d'Entretien Requise/ Echec de Zone en Maintenance

Témoin 8 = Défaut de transmission

"#21+ "+!&" Défaut Détecteur de Fumée 2 fils

#120&)"25 Défaut Fusible Auxiliaire

"#2111"/&" Défaut Batterie

+1/"1&"+".2&0

 %" !"/+0Y Défaut de Transmission

Echec Test Temporisation de l’Entretien / Test silencieux sécurisé

Fonctions Utilisateurs

Entrez un Code Utilisateur  suivi de

 Réarmement Alarmes/Défauts

 Mémoire d'Alarme

 Visualiser/Acquitter les Défauts

 Réarmement par Code

) Activer/Désactiver le Carillon

 Changes son Propre Code

 Voir l'Historique (LCD Seulement)

 Interrompre la Transmission

 Programmation des Utilisateurs

Défauts Affichés sur Claviers LCD

LCD Défaut

"#21::8 Coupure d’alimentation

"#21

+ "+!&":#&)0 Alarme Incendie 2 fils

"+1/)"Z25Y Autoprotection du Boîtier

25&)&&/" Autoprotection Auxiliaire

)/*"25&

"/1"1"Z"2/" Date ou Heure Déréglées

,+"

)3&"/

"#21,/1&"9 Défaut Sortie 1

"#21,/1&": Défaut Sortie 2

"#21&/"+" Défaut Sirène

Ligne téléphonique en dérangement

Autoprotection Auxiliaire Agression

Autoprotection de Zone/Défaut de Zone

Autoprotection du clavier ou clavier enlevé

INS213 79

Page 80

Vue d'Ensemble du Système

Installation

Présentation de la Centrale

Installation des claviers et cartes d’extension

Raccordement des Zones

Sirènes, Transmetteur et sorties programmables

Mise en Service & Dépannage

Programmation de la Centrale d’Alarme

Programmation des Zones

Programmation des Partitions

Programmation Système

Programmation des Claviers

Programmation des Modules d'Extension

Programmation des Sorties

Programmation du Transmetteur

Programmation du téléchargement

Programmation des Codes de Report

Programmation des Utilisateurs

Tests et Outils Système

Utilisations du Système d'Alarme

Caractéristiques
