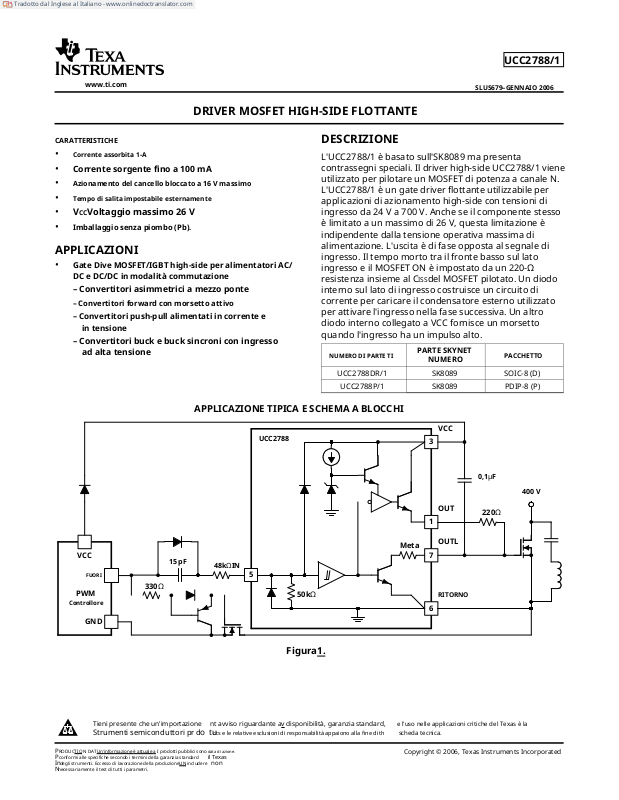

UCC2788/1
www.ti.com
DRIVER MOSFET HIGH-SIDE FLOTTANTE
CARATTERISTICHE DESCRIZIONE
• Corrente assorbita 1-A
• Corrente sorgente fino a 100 mA
• Azionamento del cancello bloccato a 16 V massimo
• Tempo di salita impostabile esternamente
• VCCVoltaggio massimo 26 V
• Imballaggio senza piombo (Pb).
APPLICAZIONI
• Gate Dive MOSFET/IGBT high-side per alimentatori AC/
DC e DC/DC in modalità commutazione
– Convertitori asimmetrici a mezzo ponte
– Convertitori forward con morsetto attivo
– Convertitori push-pull alimentati in corrente e
in tensione
– Convertitori buck e buck sincroni con ingresso
ad alta tensione
L'UCC2788/1 è basato sull'SK8089 ma presenta
contrassegni speciali. Il driver high-side UCC2788/1 viene
utilizzato per pilotare un MOSFET di potenza a canale N.
L'UCC2788/1 è un gate driver flottante utilizzabile per
applicazioni di azionamento high-side con tensioni di
ingresso da 24 V a 700 V. Anche se il componente stesso
è limitato a un massimo di 26 V, questa limitazione è
indipendente dalla tensione operativa massima di
alimentazione. L'uscita è di fase opposta al segnale di
ingresso. Il tempo morto tra il fronte basso sul lato
ingresso e il MOSFET ON è impostato da un 220-Ω
resistenza insieme al CISSdel MOSFET pilotato. Un diodo
interno sul lato di ingresso costruisce un circuito di
corrente per caricare il condensatore esterno utilizzato
per attivare l'ingresso nella fase successiva. Un altro
diodo interno collegato a VCC fornisce un morsetto
quando l'ingresso ha un impulso alto.
NUMERO DI PARTE TI PACCHETTO
UCC2788DR/1 SK8089 SOIC-8 (D)
UCC2788P/1 SK8089 PDIP-8 (P)
SLUS679–GENNAIO 2006
PARTE SKYNET
NUMERO
VCC
FUORI
PWM
Controllore
GND
330Ω
APPLICAZIONE TIPICA E SCHEMA A BLOCCHI
UCC2788
15 pF
48kΩIN
5
50kΩ RITORNO
Figura1.
Meta
3
1
7
6
VCC
OUT
OUTL
0,1µF
400 V
220Ω
Tieni presente che un'importazione
Strumenti semiconduttori pr d
P
RODUCTIO N DATUn'informazione è attuale a I prodotti pubblici sono
P
conformi alle specifiche secondo i termini della garanzia standard
In
degli strumenti. Eccesso di lavorazione della produzioneUN includere
N
necessariamente il test di tutti i parametri.
nt avviso riguardante av disponibilità, garanzia standard,
cts e le relative esclusioni di responsabilità appaiono alla fine di th
data di azione.
il Texas
non
e l'uso nelle applicazioni critiche del Texas è la
scheda tecnica.o tu
Copyright © 2006, Texas Instruments Incorporated
UCC2788/1
SLUS679–GENNAIO 2006
www.ti.com
Questi dispositivi hanno una protezione ESD integrata limitata. I conduttori devono essere cortocircuitati insieme o il dispositivo
collocato in schiuma conduttiva durante lo stoccaggio o la movimentazione per evitare danni elettrostatici ai gate MOS.
INFORMAZIONI SULL'ORDINE
TUN PACCHETTO NUMERO DI PARTE
-40°C a 105°C
(1) La quantità di UCC2788DR/1 è di 2000 unità per bobina.
SOIC(D)(1) UCC2788D/1
PDIP(P) UCC2788P/1
VALUTAZIONI MASSIME ASSOLUTE
Oltre l'intervallo di temperature operative in aria libera, se non diversamente specificato.(1)
UCC2788/1 UNITÀ
VCC
VIN
IOFUORI
VFUORI
TJ Intervallo di temperatura della giunzione operativa 55-150
Tstg
(1) Sollecitazioni superiori a quelle elencate nella sezione "valori massimi assoluti" possono causare danni permanenti al dispositivo. Queste sono solo valutazioni di
Tensione di alimentazione VCC 26
Tensione di ingresso IOIN= ± 100mA - 1 V a VCC+1 V
Assorbire corrente OUTL 1 UN
Corrente sorgente OUT - 100 mA
Voltaggio OUTH, IFUORI= - 1mA 16 V
Dissipazione di potenza a TUN= 25°C (pacchetto D) 650 mW
Temperatura di conservazione 65-150 °C
Temperatura piombo 1,6 mm (1/16 pollice) dalla cassa per 10 secondi 30
stress e il funzionamento funzionale del dispositivo in queste o altre condizioni oltre a quelle indicate nelle "condizioni operative consigliate" non è implicito.
L'esposizione a condizioni di massimo valore assoluto per periodi prolungati può influire sull'affidabilità del dispositivo. Tutte le tensioni sono rispetto a GND.
Le correnti sono positive in entrata e negative in uscita dal terminale specificato. Consultare la sezione Imballaggio del databook per le limitazioni termiche e le
considerazioni sugli imballaggi.
V
CONDIZIONI OPERATIVE RACCOMANDATE
MINIMO MASSIMO UNITÀ
VCC
VIN
IOIN
TJ Intervallo di temperatura della giunzione operativa - 40 105 °C
Tensione di alimentazione 9 20
Tensione del segnale di ingresso -0,7 VCC+0,7
Corrente del segnale di ingresso -80 80 UN
V
2
UCC2788/1
www.ti.com
SLUS679–GENNAIO 2006
CARATTERISTICHE ELETTRICHE
- 40°CUN= tJ105°C,VCC= Condensatore da 12 V, 0,1 µF tra VCC e GND (se non diversamente specificato)
PARAMETRO CONDIZIONI DI PROVA MINIMO TIP MASSIMO UNITÀ
FORNITURA
IOCC
INGRESSO
VI L Tensione di ingresso di basso livello 9 V.VCC20 V 0,5 1.7 2.5
VIH
IOIH
IOI L
PRODUZIONE
IOFUORI
VFUORI
TAUTUNNO
TRITARDO
Corrente in ingresso 300 500 µA
Tensione di ingresso di alto livello 9 V.VCC20 V 4,50 5,75 7,00
Corrente di ingresso di alto livello(1) VIN= 5 V 50 100 200
Corrente di ingresso di basso livello(1) VIN= 1,5 V 15 30 60
Ingresso corrente di pinza positiva 100
Ingresso corrente di pinza negativa - 100
Corrente sorgente, OUTH - 100
Corrente assorbita, OUTL(2) 800
Uscita bassa, tensione OUTL IOLAVELLO= 20mA 0,2 0,7
Basso2 IOLAVELLO= 200mA 1.5 2.5
Uscita bassa, tensione fuori VCCgalleggiava, LFUORI= 5mA 1.0 2.0
Livello di bloccaggio IOFUORI= -1 mA (da OUTH) 13,815,8
Tempo di caduta CCARICO= 2nF 50 100
Ingresso alto per uscita bassa Nessun caricamento 50 100 ns
Ingresso basso per uscita alta Nessun caricamento 75 1
V
µA
mA
mA
V
(1) La corrente di ingresso aumenta quando la tensione in ingresso supera circa 7,5 V, a causa di un morsetto interno. La corrente è tipicamente pari
a: VIN/50k + (VIN-7,5 V)/25 k.
(2) Garantito dalla progettazione, non testato al 100% sulla produzione.
PACCHETTO D o P
(VISTA DALL'ALTO)
OUT
VCC
NC
NC
1
2
3
4
8
7
6
5
NC
OUTL
RITORNO
IN
INFORMAZIONI SUL DISPOSITIVONC - Nessuna connessione interna
FUNZIONI DEL TERMINALE
TERMINALE
NOME NO.
I/O DESCRIZIONE
IN 5 IO Segnale di input
2
NC 4 - Non collegata
8
OUT 1 O Uscita follower dell'emettitore
OUTL 7 O Uscita sink a collettore aperto
RITORNO 6 - Ritorno a terra
VCC 3 Ingresso di fornitura
3
UCC2788/1
SLUS679–GENNAIO 2006
15 V
0,1µF
INFORMAZIONI SULL'APPLICAZIONE
UCC2788
OUTHI
1
NC
2
NC 8 VOUT
OUTL 7
3 VCC RITORNO 6
NC
4
Segnale
Generatore
IN 5
www.ti.com
200Ω
2000 pF
4,8 milaΩ
120kHz
Da 0 V a 10 V
Figura 2. Circuito di prova per il tempo di salita e discesa
4
