Texas Off-Roader King 50 AX

Texas A/S Knullen 2 DK-5260 Odense S Tel. +45 6395 5555 - Fax +45 6395 5558 post@texas.dk - www.texas.dk

www.texas.dk

1. Indholdsfortegnelse

Advarsler

Symboler

Vigtige forh

oldsregler

Før start - Tegning over komponenter

Hovedkomponenter og dets funktioner

Inspektion før start

Start og kørsel

Vedligeholdelse

10.

Specifikationer

Registrering af produkt / Reservedele

Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk Efter registrering kan Texas give di

g en endnu bedre service.

Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan Texas kontakte dig med relevant information vedrørende dit produkt.

Reservedelstegning over alle Texas produkter findes på vores hjemmeside www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.

Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste forhandler. Du finder forha

ndlerliste på www.texas.dk

Tilbehørsmuligheder:

Hjelm Racing str. S-XL H

jelm

Tou

ring str. S-XXL Hjelm Jet str. M-XL Du finder priser

og yderligere information

på www.texas.dk

Racing

Touring

Jet

www.texas.dk

Advarsler

Denne Texas King Off-Roade

r kan være farlig at benytte. Det kan forekomme, at du vælter eller kolliderer, selv under rutinekørsel fx ved at dreje, køre op og ned af bakker eller over forhindringer, hvis du ikke kører efter forholdene. Alvorlig skade kan forekomme, hvis du ikke overholder følgende sikkerhedsretningslinier:

ADVARSEL

Læs altid betjeningsvejledningen før brug af din King Off

-Roader. Benyt ikke din King Off-Roader, før du har fået grundig instruktion. Børn under 8 år må ikke benytte denne King Off

-Roader.

Texas King Off-Roa

der er designet og konstrueret til én person. Sædets struktur og udformning

gør, at det ikke er sikkert at være mere end én person på køretøjet. Ukorrekt dæktryk eller overlastning (max. 60 kg) kan resultere i, at du mister kontrollen over

køretøjet. Korr

ekt dæktryk se side 12.

Du må ikke benytte King Off

-Roaderen på offentlig vej eller fortov. Prøv aldrig på at foretage

stunts, såsom hop eller at køre på to hjul. Bær altid en motorcykelhjelm, øjenbeskyttelse, beskyttelsestøj, støvler og handsker. Benyt aldrig maskinen, hvis du er under påvirkning af alkohol, narkotika eller medicin. Kør aldrig stående på maskinen, du kan komme alvorligt til skade, hvis du falder af. Check altid før start, at bolte og møtrikker er fastspændte Brug kun original

t tilbehør og reservedele. Montering af ikke-godkendte dele kan medføre forøget risiko og er derfor ikke lovligt. Ethvert ansvar fraskrives ved ulykke eller anden skade, som forårsages pga. montering af uoriginale dele.

Ved konstruktionsændringer fx ændring af motorens ydeevne, bortfalder reklamationsretten.

Der tages forbehold for trykfejl og eventuelle tekniske ændringer.

Reklamation:

Dette produkt er garanteret imod fejl i fremstillingen i en periode på 2 år gældende fra købsdagen. Husk at gemme din kvittering som bevis på købet. Reklamationsretten gælder ikke naturligt slid samt ukyndig behandling, manglende vedligeholdelse, overlast, uoriginale reservedele, misbrug og skødesløs behandling. Serviceeftersyn skal foretages af autoriseret værksted og if

ølge skema.

www.texas.dk

Symboler

Læs denne betjeningsvejledning grundigt igennem, vær specielt opmærksom på den information, der er tilknyttet følgende symboler.

Forholdsregel

betyder at hvis du ikke overholder instruktionerne, kan du komme til skade.

Bemærk

betyder at hvis du ikke overholder instruktionerne, kan dit køretøj blive

beskadiget.

4. Vigtige forholdsregler

Venligst vær opmærksom på nedenstående beskrivelse, som er nøglen til sikker kørsel.

Forholdsregel

1: Selvom Texas King Off-

Roader er udstyret med fire hjul, kan køretøjet vippe. Ukorrekt drejning, kørsel over bakker, acceleration og drejning på bakke kan medføre, at køretøjet vælter. Det er vigtigt, at man opøver de korrekte kørefærdigheder for at undgå eventuelle uheld.

Selvom Texas King Off

-Roader er udstyret med et unikt styresystem og er let at betjene, må du ikke være uforsigtig, og du skal øve dig i at bruge køretøjet i overensstemmelse med denne betjeningsvejledning.

3: Før brug skal du gøre dig selv bekendt med

køretøjets funktioner. 4: Før brug skal køretøjet inspiceres, og du skal sørge for, at alle bolte og møtrikker er fastspændt. 5: Du skal huske at bære hjelm, øjenbeskyttelse, beskyttelsestøj, støvler og handsker. 6: Dette er et off-road køretøj, hvilke

t betyder, at den ikke må benyttes på offentlig vej. 7: Køretøjet er bestemt for én passager, du må ikke medbringe passagerer. 8: Ved transport af køretøjet skal du tømme tanken for brændstof. 9: Du må ikke røre eller komme tæt på køretøjets roterende o

g varme dele.

www.texas.dk

5. Før start

Tegning over komponenter

Tegning nr. 1

Bagbremse

2: Parkeringshåndtag

3: Motor stop kontakt

4: Tændingskontakt

5: Benzindæksel

6: Gashåndtag

7: Forbremse

8: Startnøgle

Tegning n

r. 2

Oliepind Olieindikator

Brændstofhane

Kick start

www.texas.dk

6. Hovedkomponenter og dets funktioner

6.1.

Bagbremse og parkeringsbremse

Med venstre hånd styrer

du håndtaget for bagbremsen. (1) Parkeringsbremsen benyttes, når du parkerer for at undgå, at køretøjet glider. Det aktiveres ved, at du trykker låsen (2) på forbremsehåndtaget ned og sætter det fast i fordybningen ved at gribe fat om forbremsen (1)

og trykke håndtaget ind,

så køretøjet stopper.

6.2.

Motor stop kontakt

(3) Denne kontakt har to indstillinger ON

OFF ON : Strømmen er tilkoblet og motoren kan starte OFF : Strømmen er frakoblet og motoren kan ikke starte

6.3.

Start knap

(4)

Start knappen bruges til at starte motoren

6.4.

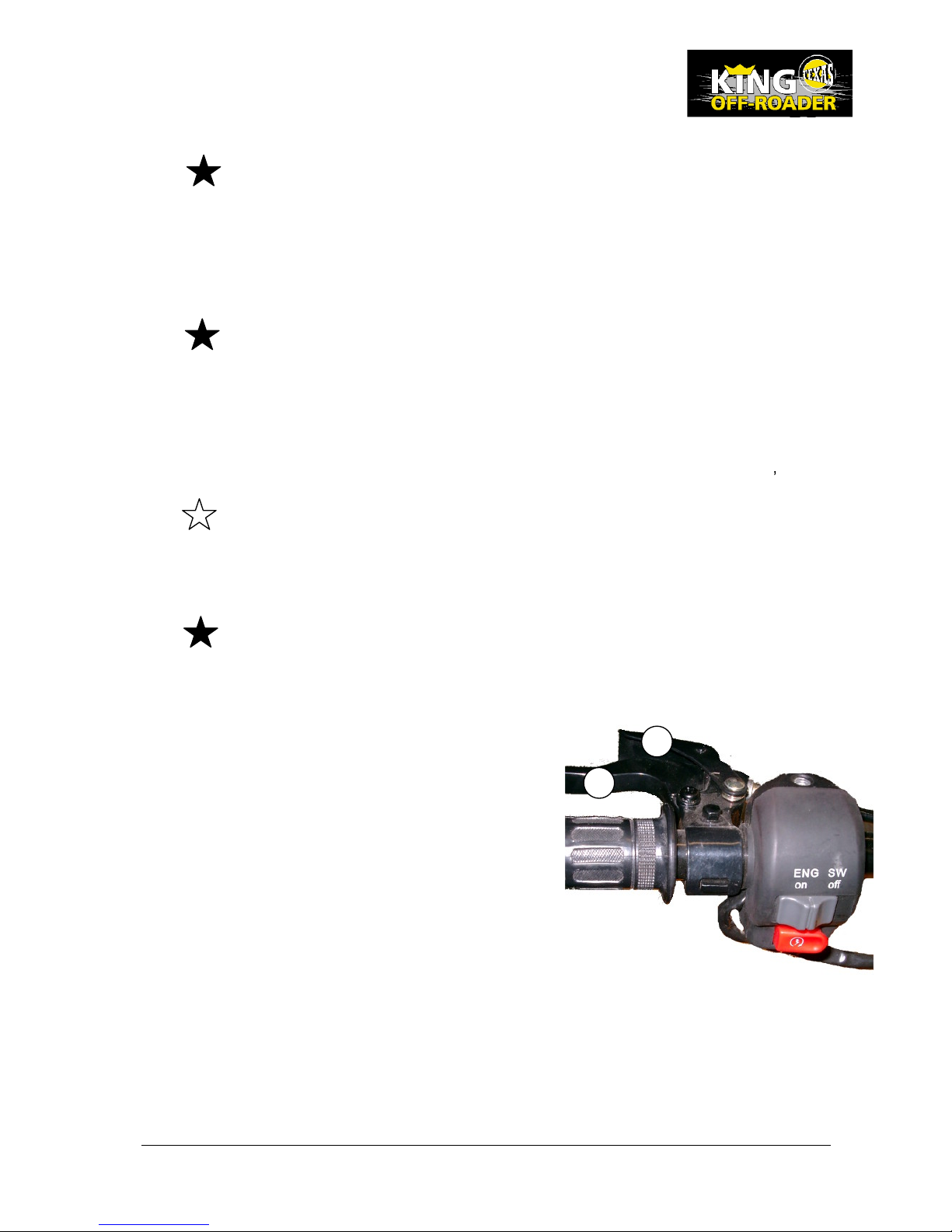

Gashåndtag

(5) Dette håndtag bruges til at kontrollere hastigheden. Du giver gas ved at trykke håndtaget fremad. Når du slipper håndtaget, aftager gassen.

6.5.

Forbremse

(6) Med højre hånd styrer du håndtaget For forbremsen

. (6)

Tegning nr. 4

Teg

ning nr. 3

www.texas.dk

6.6.

Tophastigheds reguleringsbolt

Denne bolt kontrollerer motorens omdrejning/hastighed afhængigt af, hvor langt bolten er skruet ind eller ud. Denne bolt kan justeres i overensstemmelse med kørerens behov/evner. Justeringsmetode : a: Skru bolte

n med uret og motorens kraft vil blive reduceret

b: Skru bolten imod uret og motorens kraft vil blive forøget

6.7.

Brændstofhanen

Benzinhanen er placeret imellem brændstoftanken og karburatoren. Hanen har tre positioner ON

OFF

RES.

ON (Pil på benzinh

anen peger lodret ned): Brændstoffet kan flyde frit ind i karburatoren. OFF (Pil på benzinhanen er vandret): Brændstoffet kan ikke flyde ind i karburatoren. RES : (Pil på benzinhanen peger lodret op) Reservetank.

6.8.

Tomgang - justeringsbolt

Denne bolt

bruges til at justere motoren ved tomgang. 1: Start motoren og lad den varme op i ti minutter. 2: Skru på justeringsbolten og juster derved omdrejningstallet indtil motoren kører jævnt og roligt.

Bemærk ! Tomgangshastigheden er blevet justeret hos din

forhandler.

Som hovedregel bør du ikke foretage justeringen selv.

6.9.

Tændingskontakt

Der er tre positioner i denne kontakt OFF ON og en sidste position, der ikke har nogen funktion. OFF: Køretøjet kan ikke starte (nøglen drejet helt til venstre) ON: Køretøjet kan startes. (midterposition) Sidste position har ingen funktion.

www.texas.dk

6.10

Affjedring bag

Affjedringen kan indstilles, til både blød og hård. Fremgangsmåde: 1: Løsn den øverste bolt (1) 2: For at gøre affjedringen hårdere, spændes bol

t (2) ned.

3: Når den ønskede position er opnået, spændes kontra med (1)

6.11

Affjedring for

Affjedringen kan indstilles, til både blød og hård. Fremgangsmåde: Drej fjederholderen (1) til den ønskede position er nået. Der er X position

er. Hver gang justeringen drejes et hak til venstre bliver affjedringen et hak hårdere. Modsat bliver den blødere hvis der drejes et hak mod højre.

Hård affjedring bruges hvis tunge personer skal køre på køretøjet, hvor en blødere affjedring skal væl

ges hvis personen er lettere. Ligeså hvis der køres i ujævnt terræn, bør der vælges en blødere indstilling

Blød affjedring

Hård affjedring

www.texas.dk

7. Inspektion før start

Før brug af din Texas King Off-Roader, venligst tjek nedenstående skema for at sikre, at køretøjet er i god o

g sikker tilstand for at undgå eventuelle uheld.

Komponent

Tjek

Bremse

1: Bremsehåndtagets åbning og bremsesystemets pålidelighed 2: Parkeringsbremsens effektivitet

Dæk

1: Dæktrykket se side 12

Brændstof

1: Tjek om der er påfyldt brændstof og o

lie 2: Tjek brændstof og olieslanger 3: Tjek for beskadigelse eller lækage af brændstof og olie 4: Tjek at låget til brændstof og olietanken sidder fast

Gashåndtag

2: Tjek at håndtaget går regelmæssigt tilbage til udgangspositionen, når det slippes

Gear

kæde

1: Tjek kædens stramhed, og at den er spændt som beskrevet på side 15

2: Tjek at kæden er smurt 3: Tjek om der er synlig beskadigelse af overfladen.

Diverse

1: Tjek at alle bolte og møtrikker er fastspændt 2: Tjek om der er nogen synlig beskadigelse

8. Start og kørsel

8.1.

Før start, skal du dreje brændstofhanen til ON. Drej motor stop kontakten til ON. Drej tændingskontakten til midterposition.

Hvis motoren er kold

Tryk startknappen ind med venstre hånd. Samtidig trykker du forsigtig på gashånd

taget.

Dermed starter motoren. Bemærk

1: For at undgå at tære meget på batteriet, må startknappen kun trykkes ind i 5 sekunder, og der må kun forsøges tre gange i træk. Hvis motoren ikke er startet efter tre gange, vent i ca. to minutter, prøv dereft

er igen. 2: Startknappen må ikke røres, efter maskinen er startet. 3: Når motoren er startet, drej chokeren til midterposition i ca. 30 sekunder. 4: Efter de 30 sekunder, drej chokeren til nederst position, fortsæt med opvarmningen til motoren går i norm

al tomgang.

www.texas.dk

Hvis motoren er varm

Se 8.1 Forholdsregel 1: Start ikke motoren indendørs. 2: Slip gashåndtaget umiddelbart efter motoren er startet

8.2.

Kørsel Efter at motoren har kørt i 30-40 sekunder, aktiveres gashåndtaget, derved sættes køretøjet i gang

Forholdsregel 1: Sørg altid for at have dine fødder på fodpladen under kørsel.

8.3.

At dreje Undgå at dreje med for høj hastighed.

8.4.

At bremse Hvis det er nødvendigt at bremse på ujævn vej, skal du bremse så langsomt som muligt, så du ikke vælter.

Bem

ærk

1: For- og bagbremse skal bruges samtidig.

8.5.

At parkere Aktiver parkeringsbremsen.

Forholdsregel Du må ikke røre motoren og udstødningsrøret, når de er varme.

8.6.

Parkeringsbremse Hvis du ønsker at parkere køretøjet på en skråning, har du brug

for parkeringsbremsen. Pres bremsehåndtaget(1) og vip låsepalen(2) ned, så den blokere for frigangen på bremsehåndtaget (1), og slip derefter bremsehåndtaget(1). Når du ønsker at løsne bremsen igen, skal du tage fat i bagbremsehåndtaget (1), og park

eringsbremse håndtaget vil med det samme

hoppe ud.

www.texas.dk

9. Vedligeholdelse

9.1. Vedligeholdelsesskema Ved vedligeholdelse af din Texas King Off-Roader, skal du kontakte din lokale forhandler. Såfremt du besidder den relevante tekniske viden og værktøj,

kan du foretage vedligeholdelse i overensstemmelse

med nedenstående skema

Bemærk Skemaet nedenfor er baseret på normal kørsel. Hvis du ofte kører med ekstra høj fart i områder, som er usædvanlig støvede, er det nødvendigt at foretage vedligeholdelse

oftere

end angivet i skemaet.

5 timer

Luftfilter

Renses efter behov

Smøring

Alle smørenipler og kabler

Kæde

Smøres

Bremsevæske

Kontrolleres

9.2. Vedlagt værktøj Der medfølger en pose med værktøj, så du kan udføre simpel vedligeholdelse.

1: Pose

2: Skruenøgle 14x17

3: Skruenøgle 10x12

4: Pind/skruetrækker

5: Håndtag

6: Skruenøgle

www.texas.dk

9.3. Dæk

9.3.1

Dækkets tilstand. Dækket skal udskiftes, hvis dybden af mønsteret på dækket er 4 mm eller derunder.

Forholdsregel Hvis du bruger meget s

lidte dæk, når du kører på din Off-Roader, vil modstandskraften

være lille, og dette kan medføre, at du glider, og at maskinen bliver svær at styre.

9.3.2

Dæktryk Mål dæktrykket når dækket er koldt, ellers får du ikke det korrekte resultat. Hvis du kører med ukorrekt dæktryk, vil det påvirke din kørsel, mobilitet, bremsning og levetid på dækket. Du skal sikre, at dæktrykket er 7 Psi ved blødt underlag og 14 Psi ved hårdt underlag.

Forholdsregel Dæktrykket må ikke være for højt eller for lavt. Hvis det er for h

øjt, kan dækket springe og beskadige personer. Det vil også påvirke styringen og kontrollen af maskinen. Hvis dæktrykket er for lavt, vil det medføre ukorrekt kørsel, hjulet vil slide på hjulkransen, og dette kan forårsage uheld eller ødelægge dækket og hj

ulkransen.

Trykket på alle hjul skal være ens, så det ikke påvirker kørslen.

9.4

Problemløsning

Hvis du har nedenstående problemer, kan de forsøges løst i overensstemmelse med nedenstående skema. Hvis dette ikke hjælper, skal du kontakte din lokale forhandler.

Problem

Årsag:

Problemløsning Svært at starte motoren

1. Brændstofslangen og filtret er stoppet.

2. Defekt tændrøret.

3. Tændingssystemet defekt.

4. Manglende strøm

1. Rens eller udskift brændstofslangen eller filteret.

2. Rens eller udskift tændrøret.

3. Kontakt den lo

kale Texas forhandler.

4. Oplad batteri, hvis der ikke er strøm på.

Manglende power

1. Blokeret brændstoftilførsel

2. Luftfilteret stoppet.

1. Rens brændstof tilførsel.

2. Rengør eller udskift, hvis det er nødvendigt.

Bremsen virker ikke korrekt

Skidt/mudder/vand på

bremsen

2. Skivebremse er fedtet ind i olie.

1. Rengør bremser

2. Rens bremseskive og bremsebelægninger.

Dårlige styre egenskaber

1. Uens dæktrykket

2. Defekt styretøj

1. Juster dæktryk i alle 4 dæk henhold til

9.3.2

Kontakt den lokale Texas forhandler.

www.texas.dk

9.5 B

rændstof

Brug blyfrit benzin oktan 95 Det er vigtigt at tjekke mængden af brændstof regelmæssigt og påfylde, hvis der ikke er nok brændstof på.

Forholdsregel Sørg for altid at skrue låget til brændstoftanken fast efter påfyldning. Der

må ikke fyldes så meget på, at det når helt op til tankens påfyldningsrør. Du må ikke ryge, mens du påfylder. Undgå at påfylde når motoren er varm.

9.6. Bremser Justeringen skal udføres ved hjælp af forbremsens justeringsbolte, se tegning nr. 15. Efter justering skal du med hånden gribe om håndtaget, indtil håndtaget strammes.

Forbremse

Højre forbremse Venstre forbremse

Tegning nr. 15

www.texas.dk

Bagbremse

Justeringsskrue 1

Justeringsskrue 2

Forholdsregel Efter justering,

skal du altid tjekke bremserne effektivitet.

For og bagbremsen skal justeres ens.

9.7. Oliepåfyldning

9.7.1

Tjek olieniveau Du skal altid tjekke olieniveauet før start. Skru skruen, der indikerer olieniveauet af, tør målepinden af, skru den i igen, og tjek der

efter niveauet. Olieniveauet skal være imellem den øverste og nederste linie af skalaen. Hvis den er under dette niveau, skal du påfylde med olie op til den øverste linie. Du må ikke fylde over den øverste linie. Sæt skruen på plads efter påfyldning og ren

gør efter dig.

www.texas.dk

9.7.2

Skift olien ifølge serviceskema side 18.

Fremgangsmåde: Afmonter motorens bundprop, og tøm olien over i en passende beholder.

Aflever olien på din lokale nærgenbrugsstation.

Bemærk For meget eller for l

idt olie vil påvirke motorens ydelse. Derfor er det vigtigt, at du holder

olieniveauet indenfor de to linier.

9.7.3

Olie anbefaling Vi anbefaler motorolie i viskositeten 15W/40. Der skal tages forbehold for de områder og klima Texas King Off-

Roader benytt

es i.

9.8. Smørelse og justering af gearkæden. Du skal ofte smøre kæden med kædeolie eller kædespray. Dette skal gøres mindst én gang om måneden, eller efter behov. Du skal fjerne forbindelsesledet på kæden, hvorefter du kan du fjerne kæden. Vask først vaske

kæden ren. Derefter skal du smøre den ind med kædeolie eller kædespray. Til sidst skal du montere kæden. Hvis du ofte bruger din Texas King Off-Roader i støvede og våde områder, skal du ofte vaske og smøre kæden.

Forholdsregel Du skal sørge for, at

forbindelsesleddet bliver sat korrekt på plads, når du sætter kæden på

plads. Hvis denne ikke bliver korrekt monteret, kan kæden ryge af, når du benytter din

Texas

King Off

-Roader. Åbningen i kædeleddet skal være modsat kædens kørselretning.

Kædens forbindelsesled

www.texas.dk

9.8.1

Jus

tering Du skal justere kæden til en frigang på 10-15 mm. Følg følgende procedure: 1: Skru bolten og møtrikken på kædehjulets bøsning løs, så kæden løsnes 2: Skru låsebolten på kædeholderen løs og juster bolt på kædeholderen til den korrekte spænding er

nået 3: Skru bolten og møtrikken på kædehjulets bøsning fast 4: Skru låsebolten på kædeholderen fast

9.9

Timetæller Timetælleren er monteret på venstre sidedæksel. for at opretholde den 3 års reklamationsret er det vigtigt at over

holde de timeintervaller der er fastlagt for service eftersyn.

www.texas.dk

10. Specifikationer

Beskrivelse

Specifikationer

Længde (mm)

1390

Bredde

870

Højde

826

Akselafstand

960

Frihøjde

120

Afstand mellem forhjul

810

Afstand mellem

baghjul

780

Størrelse på maskinen

Vægt

100 kg

Type

1E40FM

Luftindsprøjtningssystem

Luft ventil

Cylinder

Cylinderdiameter

40 mm

Kompressionsforhold

7:1

Luftfilter

Skumfilter

Motor

Effekt

2,2 kW / 6000 omdr / min

Kæde type

10A

For- og bagbremse

For: T

romle

Bag: Skive

Chassis

For-

og baghjul

For:14.5x7-

6.30 - Bag 14.5x7-6.30

Tænding

CDI

Elektrisk kredsløb

Tændrør

U22FS

-U

Brændstof

3,5 l

Mængde

Olie

1.1 l

www.texas.dk

1. Contents

Warnings

Symbols

Important precautions

Bef

ore start - Drawing of parts

in parts and their function

Inspection before start

8 Start and operation

Maintenance

10.

Specifications

www.texas.dk

Warning

This Texas King Off-Roader can be dangerous to

use. It may happen that you tilt or collide even during routine operation e.g. by turning, running up and down hills or passing obstacles if you dont ride your vehicle in accordance with the conditions. Serious injury may appear if you dont respect the f

ollowing safety guidelines:

WARNING Always read the user manual before operating your King Off-Roader.

Do not use your King Off-Roader, until you have received thorough instruction. Children under the age of 8 years must not use King Off

-Roader.

exas King Off-Roader is designed and constructed for one person only. Due to the structure and

shape of the seat, it is not safe to be more than one person on the vehicle. Incorrect tyre pressure or overload (max. 60 kg) may result in you losing control o

f the vehicle.

Correct tyre pressure, see page 12. You must not use King Off-Roader on public roads or pavements. Avoid carrying out stunts like

jumps or two-wheel driving. Always carry a motor helmet, eye protection, protection clothing, boots and

gloves. Never use the machine under influence of alcohol, drugs or medicine. Never ride your vehicle in a standing position you may get serious hurt in case of a fall. Always check that bolts and nuts are fastened before start. Only use original acc

essories and spare parts. Mounting of non-approved parts may cause increased risk of injury and damage. Any responsibility for accidents or other damage caused by mounting of unoriginal parts will be denied.

We reserve the right for misprints and techn

ical changes.

www.texas.dk

Symbols

Read this manual thoroughly and draw extra attention to the information linked to the following symbols:

Precaution

means that if you dont respect the instructions you may get hurt.

Note

means that if you dont

respect the instructions your vehicle may be damaged.

4. Important precautions

Please draw attention to the below description, this is the key to safe operation.

Precaution

1: Even though Texas King Off-Roader has been equipped with four wheels,

the vehicle can tip. Incorrect turning, running over hills, acceleration and turning on hills may result in the vehicle falling over. It is important that you practise correct operation abilities in order to avoid accidents.

2: Even though Texas King Off-

Roader has been equipped with a unique control system and is easy to operate, you must always be careful and practice the operation of the vehicle in accordance with this manual.

3: Before use you shall familiarize yourself with the functions of the

vehicle. 4: Before use you shall inspect the vehicle and make sure that all bolts and nuts are tightened. 5: You shall always carry helmet, eye protection, protection clothing, boots and gloves. 6: This is an off-road vehicle, which means that it must

not be used on public road. 7: The vehicle is constructed for one passenger, you must not carry a passenger. 8: When transporting the vehicle you must empty the tank for fuel. 9: You must not touch or get close to the rotating and warm parts of the veh

icle.

www.texas.dk

5. Before start

Drawing of parts

Drawing no. 1

Rear brake

2: Parking handle

3: Engine stop switch

4: Ignition switch

5: Fuel cover

6: Throttle control

7: Front brake

8: Ignition key

Drawing no. 2

Oil stick Oil indicator Fuel tap

Kick start

www.texas.dk

6. Main parts and their function

6.10.

Rear brake and parking brake

You control the handle for the rear brake with your left hand.

(1) Use the parking brake in order to avoid the vehicle from gliding. Activate by pushing the lock (2) on the rear brake handle and locking it in the groove by grabbing the rear brake handle (1) so the vehicle stops.

6.11.

Engine sto

p switch

(3) This switch has two positions : ON

OFF ON : Current is connected and the engine can start. OFF : The current is disconnected and the engine cannot start.

6.12.

Ignition Switch

(4)

The ignition switch is used to start the engine.

6.13.

Throttle co

ntrol

(5) This handle is used to control the speed. By pressing the handle forward the speed is activated. When you release the handle the speed decreases.

6.14.

Front brake

(6) You control the handle for the front brake with your right hand (6)

Drawing no. 4

Drawing no. 3

www.texas.dk

6.15.

Top

speed adjustment bolt

This bolt controls the engines revolutions/speed depending on how far the bolt has been screwed in. This bolt can be adjusted in accordance with the users needs / abilities.

Adjustment procedure : a: Screw the bolt clockwise an

d the power of the engine will be decreased. b: Screw the bolt anti-clockwise and the power of the engine will be increased.

6.16.

Fuel tap

The fuel tap is placed between the fuel tank and the carburettor The tap has three positions ON

OFF

RES. ON (Arrow on fuel tap points vertical downwards): The fuel can flow freely into the carburettor. OFF (Arrow on fuel tap points horizontal): The fuel cannot flow into the carburettor. RES : (Arrow on fuel tap point vertical upwards) Extra tank.

6.17.

Idling adjustment bolt

This bolt is used to adjust the engine when idling. 1: Start engine and let it warm up in ten minutes. 2: Turn the adjustment bolt and thereby you adjust the number of revolutions until the engine runs evenly and calmly.

Note ! Th

e idle speed has been adjusted by your dealer.

Normally you should not carry this out yourself.

6.18.

Ignition switch

The switch has three positions OFF

ON and the last position which has no function. OFF: The vehicle cannot start (key is turned to the

left) ON: The vehicle can start. (middle position) Last position has no function.

www.texas.dk

6.10

Spring suspension rear

The spring supsension can be adjusted.

Choose soft or hard. Procedure: 1: Loosen the top bolt (1) 2: To make the spring suspension h

arder screw bolt (2) downwards. 3: When the requested position has been reached, you screw

bolt (1) downwards.

6.11

Spring suspension front

The spring suspension can be adjusted.

Choose soft or hard. Procedure: Turn the spring su

pport (1) until the requested adjustment has been reached. There are 5 positions. Every time the adjustment is turned one step to the left the spring suspension gets one step harder.

Opposite it gets softer if it is turned to the

right. Hard spring su

spension is used when heavier persons ride the vehicle and soft when a lighter person rides the vehicle. Also when you ride in uneven terrain you should use a softer adjustment

Soft spring suspension

Hard spring suspension

www.texas.dk

7. Inspection before start

Before using your Texas King Off-R

oader, please check below schedule in order to ensure that the vehicle

is in a good and safe condition in order to avoid any accidents.

Part

Check

Brake

1: The opening of the braking handle and the reliability of the braking system 2: The effectiv

ity of the parking handle

Tyre

1: Tyre pressure see page 12

Fuel

1: Check if the vehicle has been filled with fuel and oil 2: Check fuel and oil hoses 3: Check for damage or leakage of fuel and oil 4: Check that the cover to the fuel and oil tank is fa

stened securely

Throttle control

1: Check that the handle returns when it is released.

Gear chain

1: Check the tightness of the chain and if it is tightened as described on page 15.

2: Check that the chain has been lubricated 3: Check if there is visibl

e damage of the surface.

Various

1: Check that all bolts and nuts have been tightened 2: Check if there is any visible damage

8. Start and operation

Before start, you must turn the petrol tap to the ON position. Turn the engine stop switch to ON.

Turn the ignition switch to the middle position.

If the engine is cold

Press the start button with your left hand. At the same time you press the throttle control carefully. Thereby the engine starts.

Note 1: In order to avoid draining too much on th

e battery the start button must only be pressed in 5 seconds and you must only try three times in a row. If the engine is not started after the third time, wait for app. 5 minutes and try again. 2: The start button must not be touched after the

machine has been started. 3: When the engine has been started, turn the choke to the middle position for app. 30 seconds. 4: After the 30 seconds turn the choke to the below position continue the warming up until the engine idles.

www.texas.dk

If the engi

ne is warm

See 8.1 Precaution 1: Do not start the engine indoors. 2: Release the throttle control immediately after the engine has been started.

8.6.

Operation When the engine has run in 30-40 seconds, the throttle control is activated and thereby the vehicle

is set off.

Precaution 1: Make sure to always rest your feet on the footplate during operation.

8.7.

To turn Avoid turning with high speed.

8.8.

To brake If it is necessary to brake on uneven surface, you must brake slowly so that you dont tilt.

Note 1: Front-

and rear brake shall be used at the same time.

8.9.

To park

Activate the parking brake. Precaution

You must not touch the engine and exhaust pipe when they are warm.

8.6.

Parking brake If you wish to park on a slope you need the parking brake. Press down the braking handle(1) and tip the lock pin (2) so that it blocks the movement of the brake handle (1), and thereafter release the brake handle(1). When releasing the parking brake you shall grab the rear brake handle (1), and the parking

brake

pin will be released.

www.texas.dk

9. Maintenance

9.1. Maintenance schedule Contact your dealer when it comes to maintenance of your Texas King Off-Roader. Provided you are in possession of the relevant technical knowledge and tools you can carry out ma

intenance in accordance

with below schedule.

Note The schedule is based on normal operation. If you often ride with extra high speed in dusty areas, it may be necessary to carry out the maintenance more often.

5 hours

Air filter

To be cleaned afte

r your need

Lubrication

All lubrication nipples and cables

Chain

To be lubricated

Braking fluid

To be controlled

9.2. Enclosed tools The following tools have been enclosed in a bag so that you can carry out simple maintenance.

1: Bag

2: Screw driver 14x17 3: Screw driver 10x12

4: Stick / screw driver

5: Handle

6: Screw driver

www.texas.dk

9.3. Tyre

9.4.1

Condition of the tyre. The tyre must be replaced if the depth of the pattern on the tyre is 4 mm or less.

Precaution If you use very worn tyre

s when you ride your Off-Roader the resistance will be low and this

may result in you gliding and the vehicle becomes difficult to control.

9.4.2

Tyre pressure Measure the tyre pressure when the tyre is cold otherwise you will not get the correct result. If you

ride with incorrect tyre pressure it will affect your operation, mobility, braking and life of the tyre. You must ensure that the tyre pressure is 7 Psi when riding on soft surface and 14 Psi when riding on hard surface.

Precaution The tyre pressure mu

st not be too high or too low. If it is too high the tyre can blow up and damage persons. It will also affect the steering and control of the machine. If the tyre pressure is too low it will lead to incorrect operation, the tyre will wear on the rim and th

is can cause accidents or damage the tyre and rim.

The pressure on all tyres must be the same so it doesnt affect the operation.

9.5

Trouble shooting

If you are experiencing the below problems, you can try to solve them in accordance with below schedule. If

this does not help you can contact your dealer.

Problem

Cause:

Trouble shooting Difficult to start the engine

5. The fuel hose and filter has been blocked.

6. Defect sparking plug.

7. Ignition system defect.

8. Lacking current.

5. Clean or replace the fuel hose or fi

lter.

6. Clean or replace the sparking plug.

7. Contact your dealer.

8. Charge battery if there is no current.

Lacking power

3. Blocked fuel supply

4. Air filter is blocked.

3. Clean the fuel supply.

4. Clean or replace if necessary. The brake does not work correctly

3. dir

t/mud/water on the brake

4. Disc brake is greased in oil.

3. Clean the brake

Clean disc brake and brake coverings. Bad steering abilities

3. Uneven tyre pressure

Defect steering

3. Adjust tyre pressure on all tyres according to 9.3.2

4. Contact your dealer.

www.texas.dk

9.5

Fuel

Use unleaded gasoline octane 95 It is important to check the amount of fuel on a regular basis and refill if necessarry.

Precaution Make sure always to fasten the fuel cover after filling. You must not fill so that it reach

es the filling tube. You must not fill with fuel while smoking. Avoid filling when the engine is warm.

9.6. Brakes Carry out adjustment by the help of the adjustment bolts of the front brake, see drawing no.

15. After adjusting you shall grab around the

handle until it is tightened.

Front brake

Right front brake Left front brake

Drawing no. 15

www.texas.dk

Rear brake

Adjustment screw 1

Adjustment screw 2

Precaution After adjusting you shall check the effectivity of the brak

es.

Front and rear brake shall be adjusted the same way.

9.9. Filling with oil

9.7.2

Check oil level You shall always check oil level before start. Unscrew the screw that indicates the oil level and clean the oil stick, put it back in the tank and check the lev

el. The oil level must be between top and button line on the stick. Fill with oil if the level is below the button line. Put the screw back in its place and clean.

www.texas.dk

9.7.2

Change oil according to service schedule page 18.

Procedure: Dismount the drain plug of the engine and empty the oil in an appropriate container.

Note Too little or too much oil will affect the capacity of the engine. Therefore it is very important you keep the oil level within the two lines.

9.7.3

Oil rec

ommendation We recommend oil in the viscosity 15W/40. However, you shall always consider the areas and under which conditions you use Texas King Off-Roader.

9.8

Lubrication and adjustment of the gear chain. You shall lubricate the chain often with chain oil

or chain spray. This shall be done at least once a month or according to your need. You shall remove the connecting link on the chain and then you can remove the chain. Clean the chain and lubricate it with chain oil or chain spray. After this you can mou

nt the chain. If you use your Texas King Off-Roader in dusty

and wet areas you shall often wash and lubricate the chain.

Precaution You shall make sure the connecting link has been mounted correctly. If not the chain can fall off when riding the ve

hicle.

The opening in the chain link shall be opposite the movement

direction of the chain.

Chain connecting link

www.texas.dk

9.9.1

Adjustment You shall adjust the chain to a clearance of 10-15 mm. Follow following procedure: 1: Unscrew the bolt and nut on the bushing of the chain whe

el so the chain is loosened 2: Unscrew the lock bolt on the chain support and adjust bolt on the chain support to the correct tension 3: Fasten bolt and nut on the bushing of the chain wheel 4: Fasten the lock bolt on the chain support.

www.texas.dk

10. Specifications

Description

Specifications

Length (mm)

1390

Width

870

Height

826

Axle base

960

Ground clearance

120

Distance between front wheels

810

Distance between rear wheels

780

Size of machine

Weight

100 kg

Type

40FM

Air injection system

Air valve

Cylinder

Cylinder diameter

40 mm

Compression ratio

7:1

Air filter

Foam filter

Engine

Effect

2,2 KW / 6000 rev / min

Chain type

10A

Front and rear brake

Front: Drum

Rear: Disc

Frame

Front and rear wheel

Fron

t:14.5x7-

6.30 - Bag 14.5x7

6.30

Ignition

CDI

Sparking plug

U22FS

-U

Fuel

3,5 l

Amount

Oil

1.1

www.texas.dk

1. Sisältö

Varoitukset

Sym

bolit

Tärkeät varotoimenpiteet

Ennen

käynnistystä

osie

n kuvat

Tärkeimm

ät osat ja niiden toiminnot

Tar

kastukset ennen käynnistystä

Käynni

stys ja käyttö

Huolto

10. Tavaraseloste

Huomioi:

Emme vastaa käännösten tai painovirheiden aiheuttamista vahingoista. Pidätämme oikeuden muutoksiin ilman eri ilmoitusta. Laitteen normaali toimitus saattaa vaatia osittaista itse asentamista.

Jatkuvan tuotekehityksen takia Texas Andre

as Petersen A/S säilyttää oikeuden kehittää

tätä tuotetta ilman velvollisuutta tehdä näitä muutoksia jo myytyihin malleihin.

www.texas.dk

Varoitukset

Texas King mönkijän käyttöön liittyy riskejä. Onnettomuusriski on olemassa myös normaalien ajosuoritusten, kuten

kääntyminen, ylä- ja alamäkiajo ja esteiden väistely, mikäli kaikkia vallitsevia olosuhteita ei huomioida. Annettujen turvallisuusohjeiden noudattamatta jättäminen saattaa aiheuttaa vakavan onnettomuuden:

VAROITUS

lue käyttöohje huolellisesti ennen mön kijän käyttöönottoa

. Älä ota mönkijääsi käyttöön, mikäli et ole tutustunut käyttöohjeisiin. Mönkijää ei saa antaa alle 8 -vuotiaiden lasten käyttöön Texas mönkijä on suunniteltu vai yhden henkilön kuljettamiseen. Penkin rakenteen ja muodon

vuoksi ei ole

turvallista kuljettaa enempää kuin yhtä henkilöä kerrallaan.

Väärä rengaspaine tai ylikuorma (max. 60 kg) saattaa aiheuttaa ongelmia ajoneuvon ohjattavuudessa. Katso oikeat rengaspaineet sivulta 12.

Texas King mönkijää ei saa käyttää yleisillä teill

ä tai jalkakäytävillä. Älä koskaan yritä temppuja

mönkijällä, kuten ajaa kahdella renkaalla tai hypätä mönkijällä. Käytä aina kypärää, silmäsuojia sekä suojaavia vaatteita ja kenkiä. Älä koskaan aja mönkijällä, jos olet alkoholin, huumeiden tai lääkkeide

n vaikutuksen alaisena. Älä koskaan aja mönkijällä seisten. Kaatuminen voi aiheuttaa vakavan onnettomuuden. Tarkista aina pulttien ja muttereiden kiinnitys ennen käynnistystä. Käytä vain alkuperäisiä vara- ja lisäosia. Muiden kuin tarkoitukseen suunni

teltujen osien käyttö aiheuttaa onnettomuusriskin ja on siksi kiellettyä. Mikäli onnettomuus tai vahinko johtuu muiden kuin alkuperäisten osien käytöstä, ei valmistaja ole vastuussa vahinkojen korvaamisesta.

Varaamme oikeuden kirjoitusvirheisiin ja tekn

isiin muutoksiin

www.texas.dk

Symbolit

Lukiessasi tätä käyttöohjetta, kiinnitä erityistä huomiota seuraavilla symboleilla merkittyihin kohtiin:

Turvallisuusohje

mikäli et noudata tätä ohjetta, saattaa se aiheuttaa vakavan

onnettomuuden.

Huomio

mik

äli et noudata tätä ohjetta, saattaa siitä aiheutua haittaa mönkijän tekniikalle.

4. Tärkeät varotoimenpiteet

Lue alla olevat ohjeet hyvin, niiden avulla opit käyttämään mönkijää turvallisesti.

Turvallisuusohje

Vaikka mönkijä on varustettu n

eljällä renkaalla, se voi kaatua. Kaatuminen voi aiheutua myös liian nopeasta kääntymisestä, mäkiajosta ja huolimattomasta jarrutuksesta. On tärkeää opetella ajoneuvon oikeaa käsittelyä, välttyäkseen vahingoilta.

Vaikka Texas King Off-Roader on vaka

a ja helppo ohjata, tulee aina kiinnittää huomiota varovaisuuteen

ja opetella ajoneuvon kuljettamista ohjekirjan ohjeiden mukaisesti. 3:

Tutustu mönkijän kaikkiin osiin ja toimintoihin ennen käytön aloittamista.

Tarkista laite ja sen osat ennen käyttö

önottoa. Varmista kaikki pulttikiinnitykset.

Käytä aina kypärää, silmäsuojia sekä suojaavia vaatteita ja jalkineita.

Tällä ajoneuvolla ei saa ajaa julkisilla teillä.

Ajoneuvo on tarkoitettu vain yhden henkilön kyyditsemiseen, älä ota matkustajia.

Tyhjennä ajoneuvon polttoainesäiliö kuljetuksen ajaksi.

Älä koskaan kosketa pyöriviä tai kuumia ajoneuvon osia.

www.texas.dk

5. Ennen käynnistystä osien kuvat

Kuva nro. 1

Takajarrut

2: Parkkeeraus kahva

3: Samm

utus

4: Käynnistys kahva

5: Bensiinitankin korkki

6: Kaasu vipu

7: Etujarru

8: Käynnistys avain

Kuva nro. 2

Öljy tikku Öljy mittari Bensiini hana

Käynnistys poljin

www.texas.dk

6. Tärkeimmät osat ja niiden toiminnot

6.19.

Takajarru ja parkkeeraus kahva

Takajarrua käsitellään vasemmalla kädellä.

(1) Käytä parkkeeraus kahvaa estääksesi ajoneuvoa luisumasta ollessa pysähdyksissä. Parkkeeraus kytkin aktivoidaan työntämäll

ä lukkoa (2) ja lukitsemalla sen tarttumalla takajarruun(1) Näin ajoneuvo pysähtyy.

6.20.

Moottorin sammutus

(3) Tällä kytkimellä on kaksi asentoa : ON

OFF

ON :

Virta on päällä ja moottori voidaan käynnistää OFF :

Virta ei ole kytkettynä ja moottoria

voida käynnistää.

6.21.

Käynnistys vipu

(4)

Painokytkimellä käynnistetään moottori.

6.22.

Kaasu vipu

(5) Tätä kytkintä käytetään vauhdin kontrolloimiseen. Painamalla vipua eteenpäin vauhti lisääntyy. Kun vipua löysää vauhti laskee

6.23.

Etujarru

(6)

Etujarrua oh

jataan oikealla kädellä.(6)

Kuva nro. 4

Kuva nro. 3

www.texas.dk

6.24.

Maksiminopeuden säätö pultti

Tämä pultti kontrolloi koneen kierroksia/nopeutta riippuen siitä kuinka kauas pultti on kierretty. Tämän pultin voi säätä ajajan tarpeiden ja taitojen mukaan.

Säätäminen : a: Säädä pulttia k

ellon suuntaisesti ja koneen tehot vähentyy.

b: Säädä pulttia vastapäivään ja koneen tehot lisääntyy.

6.25.

Bensiini hana

Bensiini hana on sijoitettu bensiini tankin ja kaasuttimen väliin. Tällä hanalla on kolme asentoa ON

OFF

RES.

ON (

hanassa oleva n

uoli osoittaa alaspäin

): Bensiini pääsee vapaasti kaasuttimeen. OFF (

hanassa oleva nuoli on vaakatasossa

): Bensiini ei pääse kaasuttajaan. RES : (

hanassa olevanuoli osoittaa ylöspäin

) Lisätankki.

6.26.

Tyhjäkäynti

säätöpultti

Tämä pultti säätelee kon

een tyhjäkäyntiä. 1: Käynnistä kone ja anna käydä 10 minuuttia. 2: Käännä säätöpulttia ja säädä koneen kierroksia siten, että kone käy tasaisesti ja rauhallisesti.

Huomio! Jälleenmyyjä on säätänyt tyhjäkäynnin. Normaalisti tätä toimenpidettä ei ta

rvitse suorittaa itse.

6.27.

Käynnistysavain

Käynnistysavaimella on kolme asentoa OFF

ON ja viimeisellä asennolla ei ole toimintoa. OFF: Ajoneuvoa ei voi käynnistää (avain on käännetty vasemmalle) ON: Ajoneuvon voi käynnistää (keskiasento) Viimeisellä

asennolla ei ole toimintoa.

www.texas.dk

6.10

Taka vieteri jousitus

Jousitusta voi säätää. Valitse kova tai pehmeä. Tee näin: 1: Löysytä ylin mutteri (1). 2: Jotta saisit jousitu

ksen kovemmaksi, ruuvaa pulttia alaspäin (2).

3: Kun saavutat haluamasi asen

non ruuvaa mutteri (1) alaspäin.

6.11

Etu vieterin jousitus

Jousitusta voi säätää. Valitse kova tai pehmeä. Tee näin: Käännä vieterin kannatinta (1) kunnes saavutat halutun asennon. Kannattimelle on 5 asentoa. Joka kerta kun kannatinta kä

ännetään yksi askel vasemmalle jousitus koventuu yhden askelen. Oikealle käännettäessä jousitus löystyy.

Kovempaa jousitusta käytetään kun painavammat Ihmiset ajavat mönkijällä ja löysempää jousitusta kun kevyemmät henkilöt ajavat mönkijällä. Ajettaes

sa epätasaisessa maastossa tulisi

käyttää löysempää jousitusta.

Löysä jousitus

Jäykkä

jousitus

www.texas.dk

7. Tarkista ennen kuin aloitat

Ennen kuin käytät Texas King Off-Roader mönkijääsi, ole hyvä ja tarkista alla olevat asiat varmistaksesi, että ajoneuvosi on hyvässä ja turvallisessa

kunnossa välttääksesi onnettomuudet.

Osa

Tarkista

Jarru

1: Jarru kahvan aukeaminen ja jarrutus systeemin luotettavuus. 2: Pysäköintikahvan toimiminen.

Rengas

1: Rengas paine, katso sivu 12

Polttoaine

1: Tarkista onko ajoneuvossa polttoainetta

ja öljyä. 2: Tarkista polttoaine- ja öljyletkut. 3: Tarkista onko polttoainetta tai öljyä vuotanut. 4: Tarkista että polttoaine ja öljy tankkien kannet ovat tiukasti suljettuja.

Kaasu vipu

1: Tarkista, että kahva palaa alkuasentoon kun se vapautetaan

Ketju

1: Tarkista ketjun tiukkuus. Tarkista myös että se on tiukennettu kuten sivulla 15 on

kuvailtu. 2: Tarkista, että ketju on voideltu. 3: Tarkista onko pinnassa näkyviä vahinkoja.

Muut

1: Tarkista, että kaikki mutterit on kiristetty

hyvin.

2: Tarkista onko missään näkyviä vahinkoja.

8. Käynnistys ja käyttäminen

Ennen kuin aloitat sinun täytyy kääntää polttoaineen syöttö päälle (ON

asentoon). Käännä

moottorin sammutus vipu päälle (ON asentoon). Käännä käynnistys vipu keskias

entoon.

Jos moottori on kylmä

Paina startti nappulaa vasemmalla kädelläsi. Paina samaan aikaan kaasuvipua varovasti. Näin moottori käynnistyy.

Huomioi 1: Välttääksesi kuluttamasta liikaa akkua, käynnistys nappulaa tulee painaa vain 5 sekuntia

ja voit

yrittää käynnistämistä vain kolme kertaa peräkkäin. Jos moottori ei vieläkään

käynnisty odota noin 5 minuuttia ja yritä uudelleen. 2: Käynnistys nappulaan ei tule koskea moottorin käynnistymisen jälkeen. 3: Kun moottori on käynnistynyt käännä rikastin

keskiasentoon noin 30 sekunniksi.

4: 30 sekunnin jälkeen käännä rikastin ala-asentoon jatkaaksesi lämmityksen loppuun.

www.texas.dk

Jos moottori on lämmin

Katso 8.1 Turvallisuusohje 1: Älä käynnistä konetta sisätiloissa. 2: Päästä kaasu vapaaksi heti kun kone

on käynnistynyt.

8.10.

Toiminta Kun kone on käynyt noin 30 - 40 sekuntia, kaasun kontrolloija on aktiivinen ja siksi kone on valmiina.

Turvallisuusohje 1: Huolehdi aina, että jalat on niille tarkoitetuilla paikoilla käytön aikana.

8.11.

Käännyttäessä

Väl

tä kääntymistä nopealla vauhdilla.

8.12.

Jarruttaminen Epätasaisella maapohjalla kannattaa jarruttaa hitaasti, ettei ajoneuvo kaadu.

Huomio 1: Etu

- ja takajarruja tulee käyttää samanaikaisesti.

8.13.

Parkkeeraus Aktivoi käsijarru.

Turvallisuusohje Älä koske k

oneeseen tai pakoputkeen kun ne ovat vielä kuumia.

8.6.

Käsijarru Jos haluat parkkeerata rinteeseen tulee käyttää käsijarrua. Paina käsijarru alas (1) ja paina sulkutappi alas (2) jolloin jarru kahva (1) ei pääse liikkumaan.

Tämän jälkeen päästä jar

ru kahva (1). Vapauttaasesi käsijarrun täytyy tarttua takajarru kahvaan (1) ja käsijarrun sulkutappi vapautuu.

www.texas.dk

9. Huolto

9.1. Huolto aikataulu Ota yhteyttä jälleenmyyjääsi Texas mönkijän huollosta. Alempana kerrotaan tärkeimmät tekniset tiedot j

työkalut huoltotoimenpiteitä varten.

Huomio Aikataulu on mukautettu normaaliin käyttöön. Jos mönkijällä ajetaan usein kovalla vauhdilla pölyisissä olosuhteissa, voi olla tarpeellista huoltaa mönkijää useimmin.

5 tuntia

Ilman suodatin

Tulee puhd

istaa tarpeiden mukaan

Voitelu

Kaikkien muttereiden ja kaapeleiden voitelu

Kettingit

Tulee voidella

Jarrunesteet

Tulee tarkastaa

9.2. Mukana olevat työkalut Alla olevat työkalut tulevat pussissa mukana, jotta yksinkertaiset huoltotoimet voi hoit

aa.

1: Pussi

2:Jakoavain 14x17

3: Jakoavain 10x12

4: Keppi / ruuvimeisseli

5: Kahva

6: Ruuvimeisseli

www.texas.dk

9.3. Rengas

9.5.1

Renkaiden kunto Renkaat tulee vaihtaa jos niiden kulutuspinta on 4 mm tai vähemmän.

Turvallisuusohje Jos mönkijäss

ä käytetään hyvin kuluneita rankaita, aiheuttaa sen vähäistä vastusta ja tämä

voi aiheuttaa liukumista ja mönkijästä voi tulla hyvin hankala ohjata.

9.5.2

Rankaiden paineet Renkaiden paineet tulee mitata silloin kun renkaat ovat kylmänä, muuten rengaspaineet voivat olla väärät. Jos mönkijän renkaissa on väärät rengaspaineet voi se vaikuttaa käyttöön, liikkumiseen, jarruttamiseen ja renkaiden käyttöikään. Renkaiden paineet tulee olla 7 bar kun ajetaan pehmeällä alustalla ja 14 bar kun ajetaan kovalla alustalla.

Turvallisuusohje Renkaiden paineet eivät saa olla liian suuret tai liian matalat. Jos rengaspaineet on liian suuret voi rengas räjähtää ja vahingoittaa ajajaa. Se vaikuttaa myös ohjattavuuteen ja koneen kontrolloimiseen. Jos rengaspaineet ovat liian

alhaiset voi se johtaa vääränlaiseen käyttöön. Renkaat kuluttavat vanteita ja tämä voi aiheuttaa onnettomuuksia ja vahingoittaa renkaita ja vanteita. Kaikkien renkaiden paineet tulee olla samat, ettei ne vaikuta mönkijän käyttöön.

9.6

Vian etsiminen

Jos koe

t alla olevia ongelmia, voi yrittää selvittää ne alla olevan taulukon ohjeiden avulla.

Jos nämä ei auta, ota yhteyttä jälleenmyyjää.

Ongelma

Syy:

Vian etsiminen Vaikeuksia käynnistää kone

9. Bensiini letku tai suodatin on tukossa.

10.

Vika sytytystulpassa

11. Vika käynnistys

järjestelmässä.

12.

Virran puute.

9. Puhdista tai vaihda bensiini letku ja/tai suodatin.

10.

Puhdista tai vaihda sytytystulpat.

11.

Ota yhteyttä jälleenmyyjään

12.

Lataa akku, jos siinä ei ole virtaa.

Virran puute

5. Tukos bensiinin saannissa

6. Ilman suodati

messa tukos

5. Puhdista bensiinin syöttö

6. Puhdista tai vaihda jos tarpeellista.

Jarrut eivät toimi oikein

5. Likaa/mutaa/vettä jarruissa.

6. Jarrulevy on rasvainen.

5. Puhdista jarrut

6. Puhdista jarrut ja rummut.

Huono ohjattavuus

5. Epätasainen rengaspaine

6. Vika ohjau

ksessa

5. Säädä renkaan paineet kaikkiin renkaisiin kohdan 9.3.2 mukaisesti.

6. Ota yhteyttä jälleenmyyjään.

www.texas.dk

9.5

Bensiini

Käytä lyijytöntä oktaani 95 bensiiniä On tärkeää tarkistaa bensiinin määrä säännöllisesti ja tankata tarvittaessa.

Turvallisuusohje Muista aina kiinnittää bensiini korkki tankkauksen jälkeen. Älä koskaan täytä tankkia niin täyteen, että bensiini yltää täyttöputkeen asti. Älä täytä tankkia tupakoidessasi. Vältä tankkausta kun moottori on lämmin.

9.6. Jar

rut

Säädä etujarrut käyttäen säätöpulttia, katso kuva 15. Säätämisen jälkeen tulee kahvasta kunnes jarrut ovat tiukat.

Etujarrut

Oikea etujarru Vasen etujarru

Kuva nro. 15

www.texas.dk

Takajarrut

Säätöpultti 1

Säätöpultti 2

urvallisuusohje Jarrujen säätämisen jälkeen tulee testata jarrujen tehot. Etu- ja takajarrut tulee säätää samalla tavalla.

9.10. Öljyn lisäys

9.8.1

Öljyn tason tarkistaminen Tarkista aina öljyn tasot ennen kuin käynnistät koneen. Irrota öljytikku ja puhdista s

e. Laita tikku takaisin tankkiin ja tarkista öljyn taso. Öljyn tason tulee olla tikun ylimmän ja alimman viivan välissä. Lisää öljyä, jos se on alempana kuin alin viiva. Aseta tikku takaisin paikoilleen ja puhdista.

www.texas.dk

9.7.2

Vaihda öljyt huoltotaulukon

mukaisesti (sivu 18)

Menettely: Irrota pohjatulppa koneesta ja tyhjennä öljyt kunnolliseen säiliöön.

Huomio Liian vähäinen tai liiallinen öljy voi vaikuttaa koneen tehoihin. Tämän vuoksi on tärkeää pitää öljyn taso öljytikun kahde

n viivan välissä.

9.7.3

Öljy suositukset Suosittelemme öljyn viskositeetiksi 15W/40. Tulee kuitenkin ottaa huomioon alue ja sen olot missä Texas mönkijää käytetään.

9.10.1.

Vaihdeketjun voitelu ja säätäminen. Vaihdeketju tulee voidella useasti kettinki öljyllä

tai suihkeella. Tämä tulee tehdä ainakin kerran vuodessa tai tarpeen mukaan. Ketjusta tulee poistaa ketjulukko, jonka jälkeen ketjun voi ottaa pois paikoiltaan. Puhdista ketju ja voitele se ketjuöljyllä tai suihkeella. Tämän jälkeen ketjun voi asentaa tak

aisin paikoilleen. Jos Texas mönkijää käytetään

pölyisillä tai vetisillä alueilla tulee ketju puhdistaa ja voidella useammin.

Huomio Tarkista aina että ketjulukko on asennettu oikein. Jos tätä ei ole tehty ketju voi pudota ajon aikana. Ketjulukko ava

taan vastakkaiseen suuntaan kuin ketju pyörii.

Ketjulukko

www.texas.dk

9.9.2

Säätäminen Ketju tulee säätää 10 -15 mm etäisyydelle. Seuraa seuraavia ohjeita: 1: Ruuvaa pultti ja mutteri irti, jolloin ketju on irrallaan. 2: Irrota kiinnitys pultti ketjulukosta ja säädä pultilla k

etjun oikea jännite. 3: Kiinnitä pultti ja mutteri ketjulukkoon. 4: Kiinnitä ketjulukko

www.texas.dk

10. Tavaraseloste

Kuvaus

Tarkenne

Pituus (mm)

1390

Leveys

870

Korkeus

826

Akseli

960

Maavara

120

Eturenkaiden väl

810

Takarenkaiden väli

780

Koneen mitat

Paino

100 kg

Tyyppi

1E40FM

Jäähdytys järjestelmä

Ilma venttiili

Sylinteri

Sylinterin koko

40 mm

Puristussuhde

7:1

Ilman puhdistin

Vaahtomuovi suodatin

Moottori

Tehot

2,2 KW / 6000 rev / min

Ketju ty

yppi

10A

Etu- ja takajarrut

Etujarrut:rumpu

Takajarrut:levy

Kehys

Etu- ja takarenkaat

Etu

:14.5x7-

6.30 - Taka 14.5x7

6.30

Käynnistys

CDI

Sytytystulpat

X24ES

-U

Bensiini

5 l

Määrä

Öljyä

1.1

Texas Equipment King50AX User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
