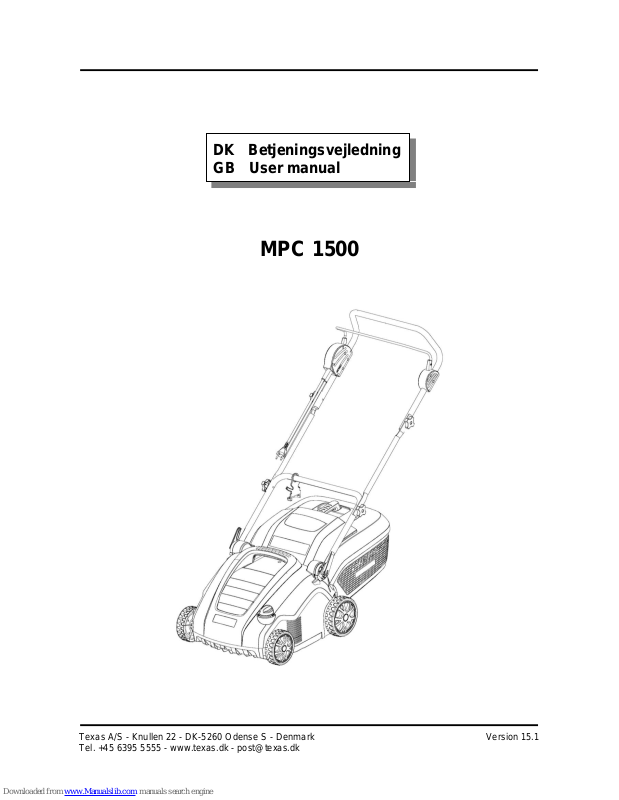

Page 1
MPC 1500
DK Betjeningsvejledning
GB User manual
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 15.1
Tel. +45 6395 5555 - www.texas.dk - post@texas.dk

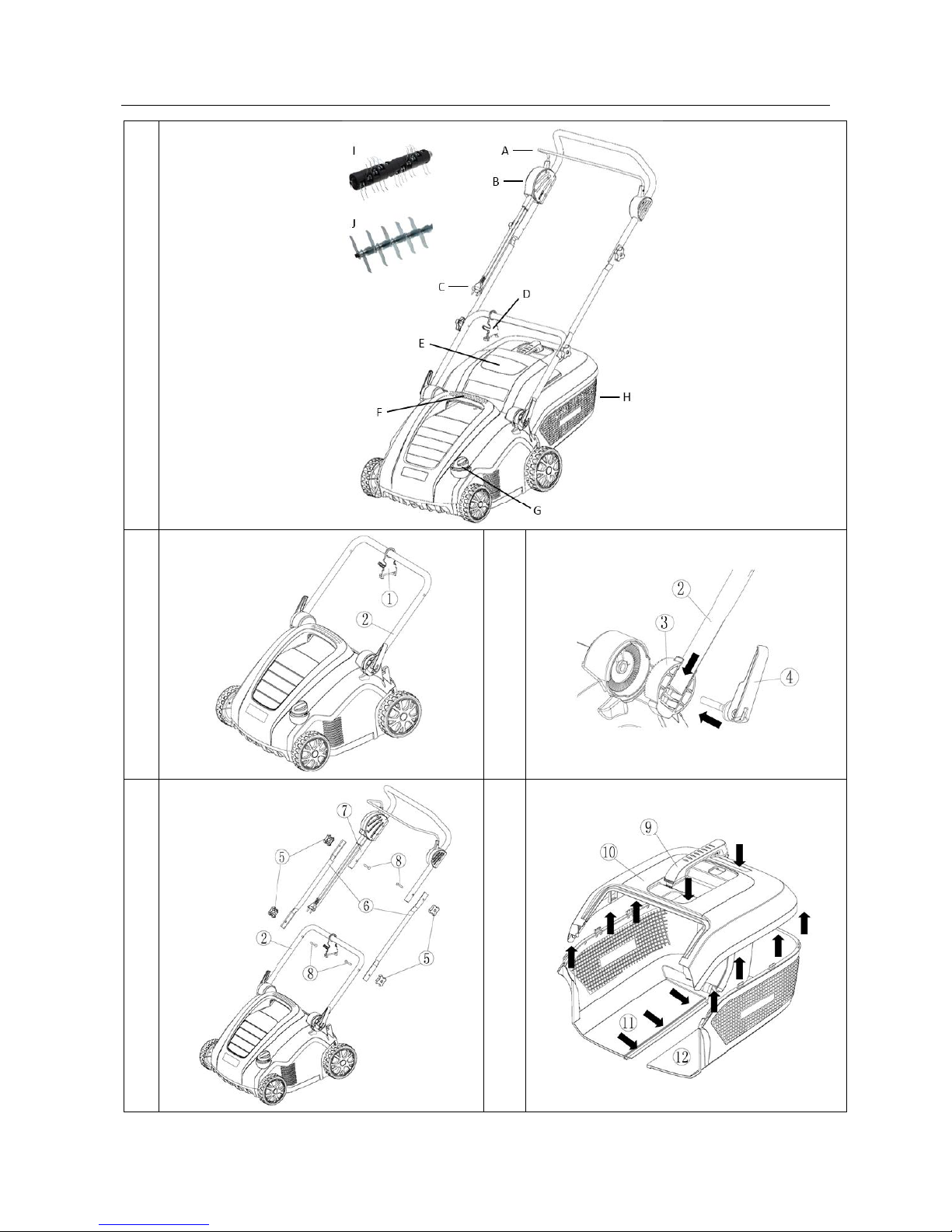

Page 2
2
Illustrationer / Illustrations
Illustrations
1
2
3
4
5

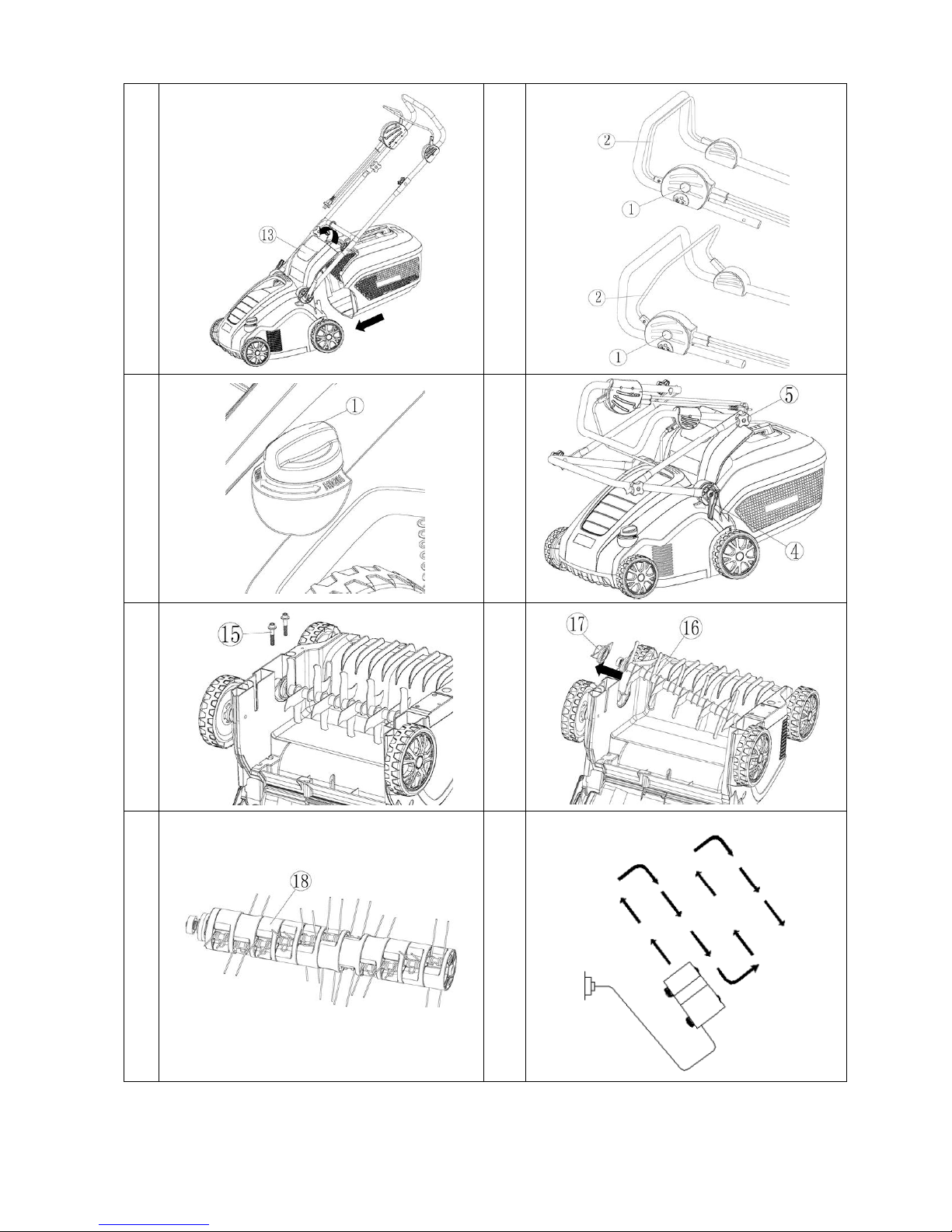

Page 3
3
6
7
8
9
10
11
12
13
Page 4
4

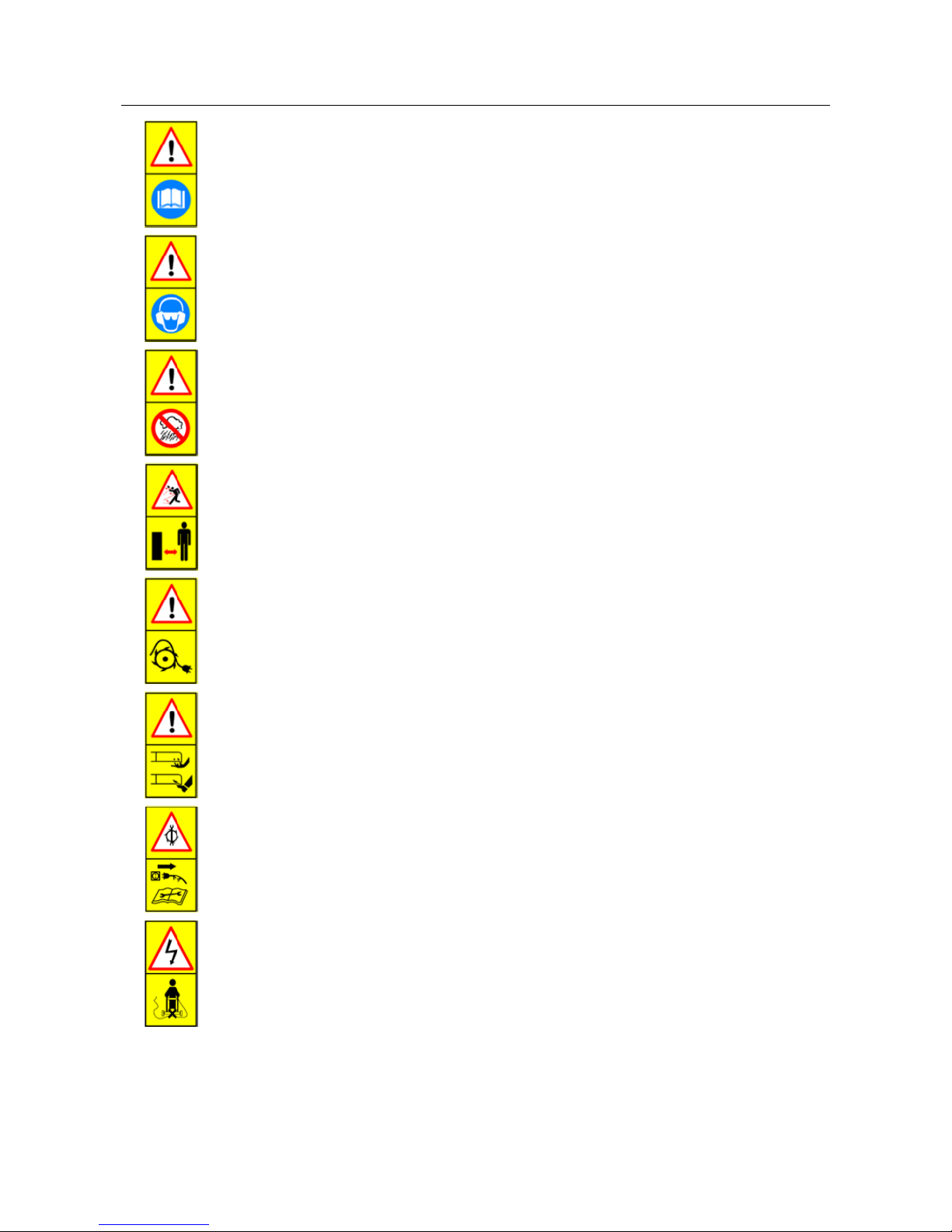

Advarselssymboler / Warning symbols
Warning symbols
Læs betjeningsvejledningen grundigt før brug af
maskinen.
Read the user manual before operating this
machine.
Benyt høreværn og sikkerhedsbriller.
Use earprotection and safety glasses.
Benyt/opbevar ikke maskinen i regnvejr.
Do not operate/store the machine in rain.
Benyt ikke maskinen inden for en afstand af 10
m fra personer og dyr, da objekter kan slynges
ud.
Risk of flying objects. Keep bystanders away for
minumum 10 meter.
Hold strømkabler væk fra de roterende dele
Keep power cord away from the rotating parts.
Hold hænder og fødder væk fra roterende dele.
Knivene vil blive ved med at rotere et stykke tid
efter, at maskinen er slukket. Hold maskinen
ned mod plænen for hurtigere at stoppe
knivene.
Keep hands and feet away from rotating parts.
The blades might rotate for a while after the
machine has stopped. Press the machine down
towards the ground to stop the blades faster.
Træk ledningen ud af stikkontakten før
vedligeholdelse og rengøring udføres.
Unplug power supply before any maintenance or
cleaning is performed.
Hold ledningen væk fra arbejdsområdet foran
maskinen.
Keep the power cord away from the working area in
front of the machine.
Page 5
5
Dansk Original brugsanvisning
Illustrationer .................................................................. 2
Advarselssymboler ....................................................... 4
Sikkerhedsforskrifter .................................................... 5
Identifikation af dele ..................................................... 5
Montering ..................................................................... 6
Arbejdsdybde justering ................................................. 6
Betjening ...................................................................... 6
Skift af rulle .................................................................. 7
Opbevaring og vedligeholdelse .................................... 7
Tekniske specifikationer ............................................... 7
Reklamationsretten og generelle betingelser ............... 7
CE Overensstemmelseserklæring .............................. 11
VIGTIGT !
Fortsæt ikke med at bruge plænelufteren, hvis
græsopsamleren allerede er fuld. Dette kan overbelaste
motoren, da høj varme kan opstå.
Sørg for at tjekke og tømme opsamleren ofte. Den kan
hurtigt blive fuld, hvis der er meget mos i græsplænen
eller hvis arbejdsdybden er sat lavt.
Sikkerhedsforskrifter
Generel sikkerhed
Placér ikke hænder og fødder i nærheden af eller
under roterende dele.
Læs denne brugsanvisning grundigt. Sørg for at
lære de forskellige kontrolfunktioner, indstillinger og
håndtag på udstyret at kende.
Find ud af, hvordan du standser enheden, og
kontroller, at du ved, hvordan nødstoppet virker.
Lad aldrig børn eller personer, der ikke har læst
denne brugsanvisning, bruge maskinen. Bemærk,
at der kan være lokale bestemmelser, der
indeholder begrænsninger for operatørens alder.
Hvis du føler dig utilpas, eller hvis du har indtaget
alkohol eller medicin, bør du ikke betjene
maskinen.
Inspicer altid maskinen før brug. Kontrollér, at der
ikke er slidte eller beskadigede dele.
Udskift slidte eller beskadigede dele og skruer
sætvis for at opretholde ligevægt.
Operatøren er ansvarlig for andre personers
sikkerhed.
Benyt aldrig maskinen i nærheden af børn eller dyr.
Operatøren vil blive holdt ansvarlig for eventuelle
ulykker, eller hvis der opstår fare for andre
personer og deres ejendom.
Inspicér grundigt det område, hvor udstyret skal
anvendes, og fjern eventuelle fremmedlegemer.
Det er påkrævet at bære støvler med skridsikre
såler og stålkappe. Undgå at bære løstsiddende
tøj.
Betjening
Stop straks motoren ved kontakt med et
fremmedlegeme, afmonter ledningen og inspicér
maskinen grundigt for skader. Reparer skaden, før
du fortsætter.
Hvis maskinen begynder at vibrere unormalt, skal
du stoppe motoren og undersøge årsagen med det
samme. Vibrationer er normalt et tegn på skader.
Sluk altid motoren og kontrollér, at alle bevægelige
dele er standset helt før udførelse af reparationer,
justeringer eller eftersyn.
Udvis ekstra forsigtighed ved arbejde på
skråninger.
Betjen aldrig maskinen i hurtigt tempo.
Undlad at overbelaste maskinens kapacitet ved at
forsøge at skubbe den for stærkt.
Undlad at køre med passagerer.
Tillad aldrig tilskuere at opholde sig foran enheden.
Betjen kun maskinen i dagslys eller i fuldt oplyste
områder.
Sørg for godt fodfæste og hold godt fast i
håndtagene. Gå, løb aldrig.
Undlad at betjene maskinen med bare fødder eller
iført sandaler.
Udvis ekstra forsigtighed ved ændring af retning på
skråninger.
Forsøg aldrig at foretage justeringer, når motoren
kører.
Udvis ekstra forsigtighed, når du skubber eller
trækker maskinen baglæns
Vedligeholdelse og opbevaring
Stop motoren ved udførelse af
vedligeholdelsesarbejde og rengøring, ved
udskiftning af værktøj og under transport på andre
måder end ved egen kraft.
Kontroller jævnligt, at alle skruer og møtrikker er
fastspændt. Stram dem igen om nødvendigt.
Motoren skal være helt afkølet før opbevaring
inden døre eller ved overdækning.
Hvis maskinen ikke er i brug i en periode, henvises
til instrukserne i denne brugsanvisning.
Vedligehold eller udskift sikkerheds- og
instruktionsmærkater efter behov.
Brug kun originale reservedele eller tilbehør. Hvis
der ikke anvendes originale dele eller tilbehør,
bortfalder garantien.
Diverse
Fabriksmonterede styreanordninger, f.eks.
ledninger monteret langs håndtaget, må ikke
fjernes eller blotlægges.
Kontrollér, at maskinen står ordentligt fast under
transport, f.eks. på en ladvogn.
Bortskaffelse af elektriske produkter må
ikke ske sammen med almindeligt
husholdningsaffald. Elektriske produkter
skal medbringes til det
lokalegenbrugscenter og bortskaffes på
korrekt vis der.
Plænelufteren er fremstillet i henhold til de seneste
sikkerhedskrav. Enhver sikkerhedsforanstaltning er kun
effektiv, når den bliver fulgt nøjagtigt. Følg
nedenstående beskrivelse nøje, når du monterer din
plænelufter.
Identifikation af dele
Se Illustration 1
A. Motorbremsehåndtag
B. Startknap
C. Ledning
D. Ledningsholder
E. Bagudkastskærm
F. Bærehåndtag
G. Højdejustering
H. Opsamlerkasse
I. Mosrulle med fjedre
J. Plænelufter rulle med knive
Page 6
6
Montering
Montering af styr (illustration 2-4)
1. Monter ledningsholderen ① på nederste styrrør ②
2. Indsæt nederste styrør ② i styrbeslaget ③.
Monter låsebolten ④ udefra og ind gennem hullet i
nederste styrrør ② og skru fast til plænelufteren.
3. Indsæt de 2 låsebolte ⑧ indefra og ud gennem
hullerne i øverste styrrør ⑦ og fastgør dem til
midterste styrrør ⑥ med de 2 vingemøtrikker ⑤.
4. Indsæt de 2 låsebolte ⑧ indefra og ud gennem
hullerne i nederste styrrør ② og fastgør dem til
midsterste styrrør ⑥ med de 2 vingemøtrikker ⑤.
Montering af græsopsamler (illustration 5-6)
1. Pres håndtaget ⑨ på plads på græsopsamlerens
øverste del ⑩.
2. Pres græsopsamlerens højre underdel ⑾ ind i
venstre underdel ⑿. Sørg for at alle klips/kanter er
placeret korrekt.
3. Start fra bagerste del og klik øverste del ⑩ af
græsopsamleren fast til nederste. Sørg for at alle
klips/kanter er placeret korrekt.
4. Monter den fuldt opsamlede græsopsamler på
plænelufteren:
Løft bagudkastskærmen ⒀ op
Sørg for at udkasterhullet er rent og
ublokeret
Placer græsopsamleren, så den hægter sig
fast på plænelufteren.
Lad bagudkastskærmen ⒀ gå ned og låse
opsamlerkassen fast.
Brug uden græsopsamler (illustration 6):
Bemærk: Plænelufteren kan bruges uden
græsopsamleren monteret. Sørg for at
bagudkastskærmen ⒀ uhindret går ned og blokerer
bagudkasterhullet.
Arbejdsdybde justering
Jusering af arbejdsdybde (illustration 8)
Plænelufteren har en variabel arbejdsdybdejustering:
-12 ~ +5 mm.
Hvis du ønsker at transportere plænelufteren, skal du
altid dreje højdejusteringshåndtaget ① til højeste
postion “High” for at beskytte knivene/fjedrene.
Plænelufter- og mosrullen bliver slidt efterhånden som
de bliver brugt. Jo mere intensivt brugen er, jo mere
slides de. Hårdt eller meget tørt underlag øger slidet
yderligere.
Afhængig af jordens hårdhed, f.eks. efter en lang tør
periode, hvor jorden er meget hård, anfales det at starte
med at bruge plænelufteren i en af de højere positioner,
for at undgå at beskadige maskinen.
Efter at have tjekket resultatet, kan arbejdsdybden
gradvis justeres nedad indtil det ønskede resultat er
opnået. Start aldrig med at arbejde i dybeste postion.
Betjening
Brug ikke plænelufteren, hvis græsset er længere
end 75 mm og husk at tømme græsopsamleren
regelmæssigt. Start altid med at bruge maskinen i
en af de højere positioner.
Brug en forlængerledning af god kvalitet.
Minimum diameter: 1.5 mm2 (0-20 m)
Start (illustration 7):
1. Pres og hold startknappen ① nede.
Aktiver dernæst motorbremsehåndtaget ②
2. Slip startknappen ①
Stop (illustration 7):
1. Slip motorbremsehåndtaget ②
Sørg for at knivene/fjedrene er stoppet med at rotere
før motoren startes igen !
Skift ikke hurtigt mellem start og stop !
Vigtigt: Fortsæt ikke med at bruge plænelufteren, hvis
græsopsamleren allerede er fuld. Dette kan overbelaste
motoren, da høj varme kan opstå.
Sørg for at tjekke og tømme opsamleren ofte. Den kan
hurtigt blive fuld, hvis der er meget mos i græsplænen
eller hvis arbejdsdybden er sat lavt.
Arbejdsmønster (illustration 13)
Det anbefales at starte fra et punkt tæt på stikkontakten
og arbejde sig videre ud derfra. Planlæg et fast
køremønster væk fra stikkontakten og sørg for at holde
forlængerledningen på den side, hvor området allerede
er bearbejdet.
Advarsel: Hvis arbejdskonditionerne gør, at motoren
ikke kan køre med fulde omdrejninger, vil motorstyrken
falde. Hvis der høres en ændring i motorlyden, så stop
omgående arbejdet. Slip motorbremsehåndtaget og
hæv arbejdsdybden. Hvis dette ikke følges, kan det
beskadige maskinen.
Bemærk: Motoren er beskyttet med en
overbelastningssikring, som aktiveres, hvis knivene
bliver blokeret eller hvis motoren overbelastes.
Hvis det sker, så slip motorbremsehåndtaget A
(illustration 1) og afmonter forlængerledningen.
Maskinen kan kun genstartes, hvis
motorbremsåhåndtaget er sluppet. Fjern evt.
blokeringer og rester af græs/mos og vent få minutter
indtil overbelastningssikringen slår fra før arbejdet
genoptages. I løbet af ventetiden må
motorbremsehåndtaget ikke aktiveres, da det vil
forlænge ventetiden indtil overbelastningssikringen slår
fra. Hvis motoren bliver ved med at slå fra, skal
arbejdsdybden hæves, for at reducere belastningen på
motoren.
Hvornår bruges mosrulle og plænelufter rulle:
Plænelufter rullen (knive) bruges til at skære riller i
græsplænen for at tilføre mere luft til
græsrødderne, som kan styrke græssets vækst og
forhindre mos.
Mosrullen (fjedre) bruges til at fjerne allerede
eksisterende mos fra græsplænen.
Det anbefales at bruge begge ruller i combination med
hinanden mindst 2 gange om året på græsplænen:
Forår og efterår, og kun når jorden er helt frostfri.
Page 7
7
Skift af rulle
Udskiftning af rulle (illustration 10-12):
1. Afmonter forlængerledningen
2. Vend maskinen rundt og om på siden.
3. Løsn de 2 skruer ⒂ på undersiden af maskinen
med en umbrakonøgle.
4. Løft rullen ⒃ op og træk den væk fra drivledet.
5. Fjern beslaget ⒄ fra rullen ⒃
6. Pres beslaget ⒄ fast på den nye rulle ⒃
7. Pres den nye rulle ⒃ fast på drivledet.
8. Monter beslaget ⒄ på rullen og fastgør det til
undersiden af skjoldet og spænd de 2 skruer ⒂
fast med en umbrako nøgle, uden at spænde for
hårdt.
9. Mosrullen ⒅ kan monteres på samme måde.
Inspicer rullerne for skader, revner eller overdreven
rust. Udskift, hvis ndøvendigt.
Vare nr. 428573 - komplet plænelufter rule
Vare nr. 428579 - komplet mosrulle
Vare nr. 428575 - individuelle fjedre
Fare: Plænelufterens ruller kan resultere i personlige
skader! Før inspection af fejl, afmonter forlængerledningen og vent til rullen er helt stoppet med at rotere.
Benyt arbejdshandsker, når vedligeholdelse udføres.
Opbevaring og vedligeholdelse
Kontroller løbende alle bolte, skruer, møtrikker og
skjold. Sørg altid for at rullerne er intakte. Udskift, hvis
nødvendigt.
Afmonter forlængerledning og rengør skjoldet for
græs/mos efter hvert brug.
Opbevar plænelufteren i et tørt og rent rum.
Motoren skal være helt afkølet før opbevaring
indendøre eller ved overdækning !
Før langtidsopvaring, vrid en klud i olie og smør de
forskellige metaldele for at modvirke rust. Beskyt
maskinen mod frost ved f.eks. at dække den med et
tæppe.
Foldbart håndtag (illustration 9)
Løsn låseboltene ④ og fingermøtrikkerne ⑤, så styret
kan foldes ned som et ”Z”, som vist.
Tekniske specifikationer
Model
MPC1500
Motor
1500W / 230V ~ 50 Hz
Omdrejninger pr minut
4000 rpm (no-load)
Arbejdsbredde
32 cm
Arbejdsdybde
-12 ~ +5 mm
Græsopsamler
50 l.
Vægt
15 kg
Støjniveau
94 dB(A)
Vibrationer
3,05 m/s2
Beskyttelsesklasse
IPX4
Reklamationsretten og generelle betingelser
Reklamationsperioden regnes fra købsdatoen og er
gældende i 2 år for private. Maskiner solgt til
erhvervsbenyttelse har 1 års garanti.
Reklamationen dækker mangelfuld udførelse dvs.
fabrikationsfejl eller materiale- og funktionsfejl.
Forbehold og krav
Normal slitage og udskiftning af sliddele er IKKE
omfattet af reklamationsretten.
Sliddele, hvor der IKKE garanteres for holdbarheden
over 12 måneder:
Knive/fjedre
Kabler
Remme
Sikringer
Kontakter
Printplader
Reklamationsretten omfatter IKKE fejl eller mangler
opstået som følge af:
Manglende service og vedligeholdelse
Konstruktionsmæssige ændringer
At maskinen har været udsat for ydre påvirkning
Lakskader, skader på skjold, styr m.m.
At maskinen er blevet misligholdt eller
overbelastet
Montering/anvendelse af uoriginale reservedele
Andre forhold, som Texas A/S er uden ansvar for
Hvorvidt en sag er en garantisag eller ej, afgøres i hvert
tilfælde af et autoriseret serviceværksted.
Din købskvittering er gældende som garantibevis,
hvorfor den altid bør gemmes.
Husk: Ved anmodning om garanti reparation, skal
modelnummer, år og serienummer altid oplyses.
Det kan findes på CE-mærket som sidder på maskinen.
*Vi forbeholder os ret til ændringer og tager forbehold
for evt. trykfejl.
Page 8
8
GB Original instructions
Illustrations ................................................................... 2
Warning symbols .......................................................... 4
Safety ........................................................................... 8
Identification of the parts .............................................. 8
Mounting ...................................................................... 9
Working depth adjustment............................................ 9
Operation ..................................................................... 9
Change of aerator roll ................................................ 10
Storage and maintenance .......................................... 10
Technical specifications ............................................. 10
Warranty terms and conditions ................................... 10
CE Certificate of conformity ........................................ 11
IMPORTANT !
Do not continue use the lawn raker, when the grass
catcher is already full. This can overload the motor, as
high heat can occur.
Make sure to check and empty the graas catcher often.
It can quickly become full, if there is a lot of moss in
the lawn or working depth is deep.
Safety
Setup
Do not put hands or feet near or under rotating
parts.
Read this manual carefully. Make sure that you are
familiar with the different controls, settings and
handles of the equipment.
Know how to stop the unit and ensure that you are
familiar with emergency stop.
Never allow children or people unfamiliar with
these instructions to use the machine. Note, that
local regulations can restrict the age of the
operator.
If you feel unwell, tired or have consumed alcohol
or drugs, do not operate the machine.
Always inspect the machine before usage Ensure
that no parts are worn or damaged.
Replace worn out or damaged elements and bolts
in sets to preserve balance.
The operator of the machine is responsible for
people’s safety.
Never use the machine near children or animals.
The operator of the machine is held liable for any
accidents or hazards to other people and their
property.
Thoroughly inspect the area, where the equipment
is to be used, if necessary remove any foreign
objects.
Boots with non-slip soles with steel jacket is
required. Avoid loose-fitting clothes.
Operation
After striking a foreign object, stop the engine
immediately, disconnect the power cord and
inspect the machine thoroughly for damage. Repair
the damage before continuing.
If the machine should start to vibrate abnormally,
stop the motor and check immediately for the
cause. Vibration is generally a warning of damage.
Always turn off the motor and ensure that all
moving parts have come to a complete stop before
making any repairs, adjustments, or inspections.
Exercise extreme caution when operating on
slopes.
Never operate the machine at a fast pace.
Do not overload machine capacity by attempting to
push at too fast a rate.
Do not carry passengers.
Never allow any bystanders in front of unit.
Only operate the machine at daylight or in fully
illuminated areas.
Ensure a stable foothold and always keep a firm
hold on the handles. Always walk, never run.
Do not operate the machine when barefoot or
wearing sandals.
Exercise extreme caution when changing direction
on slopes
Never attempt to make any adjustments, while the
engine is running.
Use extreme caution when reversing or pulling the
machine backwards
Maintenance and storage
The engine shall be stopped when carrying out
maintenance and cleaning operations, when
changing tools and when being transported by
means other than under its own power.
Check regularly that all bolts and nuts are
tightened. Retighten if necessary.
The engine must be completely cooled off before
storing indoors or covered.
If the machine unused for a period of time, please
refer to the instructions in this manual.
Maintain or replace safety and instruction labels, as
necessary.
Only use orginal spare parts or accessories.
If not orginal parts or accessories is used, the
liablility is no longer applied.
Miscellaneous
Factory-fitted control devices, such as the handle-
mounted power cords, must not be removed or
exposed.
Ensure that the machine is properly secured when
transported on a flatbed etc.
Waste electrical products must not be
disposed of with the household waste. This
tool should be taken to your local recycling
centre for safe treatment.
The lawn raker is manufactured according to the latest
safety requirements. Every precaution is only effective
when it is followed exactly. Use the following description
when you mount your lawn raker.
Identification of the parts
See Illustration 1:
A. Switch lever
B. Safety button
C. Power cord
D. Cable hook
E. Rear safety guard
F. Carrying handle
G. Height adjustment
H. Crass catcher
I. Scarifier cylinder with springs
J. Aerator cylinder with blades
Page 9
9
Mounting
Mounting of handlebar (illustration 2-4):
1. Attach the cable hock ① to the lower handle ②
2. Insert the lower handle ② into the bracket block
③. Then insert the knob ④ from outside through
the hole in the lower handle ② and attach the bolt
to the lawn raker.
3. Insert the two locking bolts ⑧ from inside through
the hole in the upper handle ⑦ and secure to the
middle handle ⑥ with two wing nuts ⑤.
4. Insert the two locking bolts ⑧ from inside through
the hole in the lower handle ② and secure to the
middle handle ⑥ with two wing nuts ⑤.
Mounting of grass catcher (illustration 5-6)
1. Push the grass catcher handle ⑨ into the slots in
the grass catcher upper part ⑩ until it clicks
securely into positon.
2. Press the grass catchers right part ⑾ into the grass
catcher left part ⑿. Ensure all clips are correctly in
place.
3. Starting at the rear of the grassbox, press the grass
catcher upper part ⑩ into the grass catcher lower
part. Ensure all clips are correctly locate.
4. Fitting fully assembled grass catcher to lawn raker:
Lift the safety guard ⒀
Make sure the discharge chute is clean and
free from debris
Fit the fully assembled grass catcher onto
location points at the rear of the deck as
illustrated
Let safety guard ⒀ fall onto the top of the
grass catcher to lock it in place.
Use without grass catcher (illustration 6)
Note: The lawn raker can be used without the grass
catcher attached. Make sure that the safety guard ⒀
goes down and block the discharge chute.
Working depth adjustment
Adjusting the working depth (illustration 8)
The aerator/scarifier cylinder has variable depth
adjustment position: -12 ~ +5 mm.
When you want to move the aerator to outdoor, you
should always rotate the adjustment button ① to the
“high” position to protect the aerator cylinder.
The aerator/scarifier cylinder is subject to wear in use
due to the way in which it works . The more intensively
the machine is used, the greater the wear on the
blades/springs.
Hard or very dry ground accelerates wear, as does
excessive use of the machine.
Depending on the ground hardness, e.g. after a long
dry perioid, where the ground/lawn is hard, it is
recommended to start working in one of the higher
depth positions to avoid damage on the machine.
After check the work result, the working depth can be
increased step-by-step until the wanted result is
achieved. Never begin working in lowest postion!
Operation
Never use the machine if the grass is longer than
75 mm and remember to empty the grass catcher
regulary. Always start use the machine with in one
of the higher working depth positions.
Use an extention cord in good quality.
Minimum diameter of conductor: 1.5 mm2 (0-20 m)
Starting (illustration 7)
3. Press and hold the safety button ①. Squeeze the
switch lever ② towards the handle
4. Release the safety button
Stopping (illustration 7)
2. Release the switch lever ②
Make sure the blade stoppes rotating
before switching “on” again !
Do not rapidly switch on and off !
IMPORTANT: Do not continue use the lawn raker,
when the grass catcher is already full. This can
overload the motor, as high heat can occur.
Make sure to check and empty the graas catcher often.
It can quickly become full, if there is a lot of moss in the
lawn or the working depth is set to a deep position.
Working pattern (illustration 13)
It will be useful to start working from at a point close to
the power supply and to work your way away from the
supply. Work the lawn at a suitable angle from the
power supply and place the power cable to the side,
which has already been aerated.
Warning: If the working condition does not allow the
motor to work at full speed, the motor power will drop.
If you hear a change in sound, stop working. Release
the switch lever and raise the working depth. Failure to
do so could damage the machine.
Note: The motor is protected by a safety device which
is activated when the blade becomes jammed or if the
motor is overloaded.
When this occurs, stop the machine and remove the
power cord from the power supply. The safety stop will
only reset when the switch lever A (illustration 1) is
released. Clear any obstruction and wait a few minutes
for the safety stop to reset before continuing to work.
During this time do not operate the switch lever as this
will prolong the reset time of the safety stop.
If the motor stops again, raise the working depth to
reduce the load on the motor.
When to use the aerator/scarfier roll
The aerator cylinder (blades) is used to aerate the
the lawn, providing more air to the roots of the
grass, so it can grow stronger and prevent moss.
The scarifier cylinder (springs) is used to remove
already existing moss in the lawn.
It is recommended to use both cylinders in combination
at least 2 times a year on your lawn: Spring and
autumn, and only when the ground is completely free of
frost.
Page 10
10
Change of aerator roll
Replacing aerator cylinder (illustration 10-12):
10. Disconnect the power cord
11. Tilt the machine around on the side.
12. Unscrew the two screws ⒂ on the underside of the
hosing using an allen key.
13. Lift the aerator cylinder ⒃ at an angle and pull away
from driver shaft.
14. Remove the bracket ⒄ from the earator cylinder ⒃
15. Push the bracket ⒄ on to the new cylinder ⒃
16. Push new aerator cylinder ⒃ on to the driver shaft.
17. Fix the bracket ⒄ to the underside of the housing
and tight the 2 screws ⒂ using the allen key without
tightening too much.
18. The scarfier cylinder ⒅ is fitted in the same way.
Inspect the cylinders for damage, cracks or excessive
rust or corrosion. Replace is necessary.
Art. no. 428573 - complete aerator cylinder (blades)
Art. no. 428579 - complete scarifier cylinder (springs)
Art. no. 428575 - individual springs
Danger!
The aerator/scarifier cylinders can cause injuries!
Prior to inspecting faults, unplug the power cord and
wait until the cylinder has stopped rotating completely.
Wear working gloves when inspecting faults.
Storage and maintenance
Maintain your lawn raker
Check all bolts, screws, nuts and deck. Always make
sure that the cylinders are in good condition. Replace if
necessary.
Disconnect the power cord, and clean the cutting deck
from grass/moss after every use.
Store the lawn raker in a dry and clean room.
The engine must be completely cooled off
before storing indoor or covered !
Before long time storage, dip a cloth in oil and lubricate
the metal parts to prevent rust. Protect the machine
from frost by covering it with e.g. a blanket.
Foldable handlebar (illustration 9)
Loosen the handle bar fasterning knob ④ and ⑤, the
handle bar could be “Z” type folded.
Technical specifications
Model
MPC1500
Motor
1500W / 230V ~ 50 Hz
Rotations per minut
4000 rpm (no-load)
Working width
32 cm
Working depth
-12 ~ +5 mm
Grass catcher
50 l.
Weight
15 kg
Noise level
94 dB(A)
Vibration
3.05 m/s2
Protection class
IPX4
Warranty terms and conditions
The warranty period is 2 years for private end users in
EU countries.
Products sold for commercial use, only have a warranty
period of 1 year.
The warranty covers material and/or fabrication faults.
Restrictions and requirements
Normal wear and replacement of wearing parts are
NOT covered by the warranty.
Wearing parts, which are NOT covered for more than
12 months:
Blades/springs
Cables
Belts
Fuses
Switches
Printed circuit boards (PCB)
The warranty does NOT cover damages/faults
caused by:
Lack of service and maintenance
Structural changes
Exposure to unusual external conditions
Damages to the bodywork, deck, handles etc.
If the machine has been improperly used or
overloaded
Use of unoriginal spare parts.
Other conditions where Texas cannot be held
responsible.
Whether a case is a warranty claim or not is
determined in each case by an authorized service
center.
Your receipt is your warranty note, why it should
always be kept safe.
Remember: The purchase of spare parts as well as
any request for warranty repair, model number, year
and serial number should always be informed.
It can be found on the CE-label on the machine.
*We reserve the right to change the conditions and
accept no liability for any misprints.
Page 11
CE Overensstemmelseserklæring DK
CE Certificate of conformity GB
CE-Konformitätserklärung DE
Déclaration de conformité F
Deklaracja zgodności CE PL
Declaraţia de conformitate CE RO
EU-importør • EU-importer • EU-importeur • Importateur UE • Importer UE • UE importator • EU-importeur
Texas Andreas Petersen A/S
Erklærer herved at materiel • Hereby certifies that the following • Bescheinigt hiermit das die nachfolgenden • Certifie ici que
• Niniejszym zaświadcza, że niżej wymieniona • Prin prezenta declar că materialul •
Plænelufter • Lawn raker • Vertikutierer • scarificateur • skaryfikator • aerator de gazon •
MPC 1500
Er fremstillet i overensstemmelse med følgende direktiver • Is in compliance with the specifications of the machine directive
and subsequent modifications • Steht im Einklang mit den folgenden Richtlinien • Est fabriqué en conformité avec les
directives suivantes • Zgodność z wymaganiami dyrektywy maszynowej następujące • In conformitate cu directivele
următorul text i •
2006/42/EC - 2004/108/EC
Materiellet er udført i overensstemmelse med følgende standarder • Conforms with the following standards • In
Übereinstimmung mit den folgende Standards • Conformément aux normes suivantes • Jest zgodna z następującymi
normami • Echipament se face în conformitate cu următoarele standarde •
EN 55014-1: 2006+A1: 2009+A2: 2011, EN 55014-2: 1997/+A1: 2001+A2: 2008
EN 61000-3-2: 2006+A1: 2009+A2: 2009, EN 61000-3-3: 2008
EN 60335-1: 2002+A11: 2004+A1: 2004+A12: 2006
EN 60335-2-92: 2005, EN 13684: 2004+A3: 2009, EN 62233: 2008
L
WA
: 94 dB(A) LpA: 80,2 dB(A)
a
h = 3,05 m/s2 K = 1,5 m/s2
Texas Andreas Petersen A/S Responsible for documentation
Knullen 22 • DK-5260 Odense S • Denmark Johnny Lolk
03.11.2014
Thomas Dalsgaard
Managing Director •
Loading...
