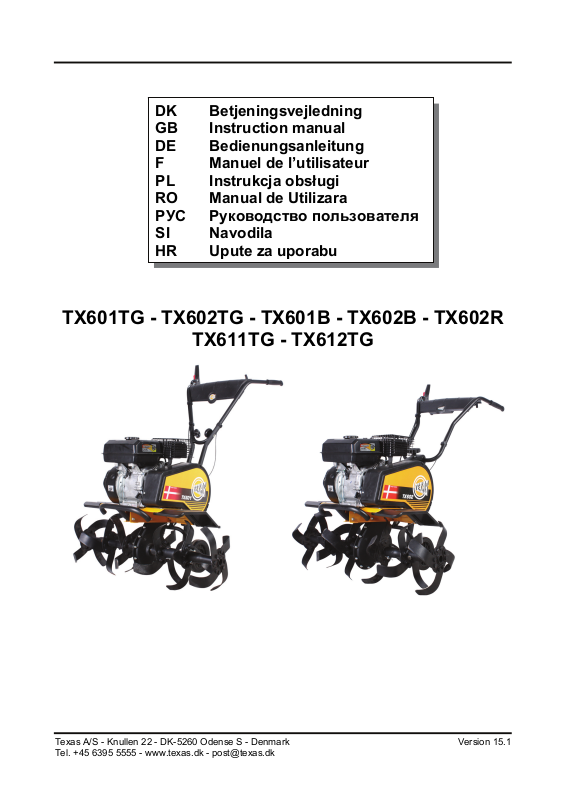

TEXAS TX601TG, TX602TG, TX601B, TX602B, TX602R User guide [pl]

p

DK Betjeningsvejledning
GB Instruction manual
DE Bedienungsanleitung
F Manuel de l’utilisateur
PL Instrukcja obsługi
RO Manual de Utilizara
РУС Руководство пользователя
SI Navodila
HR U

ute za uporabu

TX601TG - TX602TG - TX601B - TX602B - TX602R

TX611TG - TX612TG

Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 15.1
Tel. [phone] - www.texas.dk - [email protected]

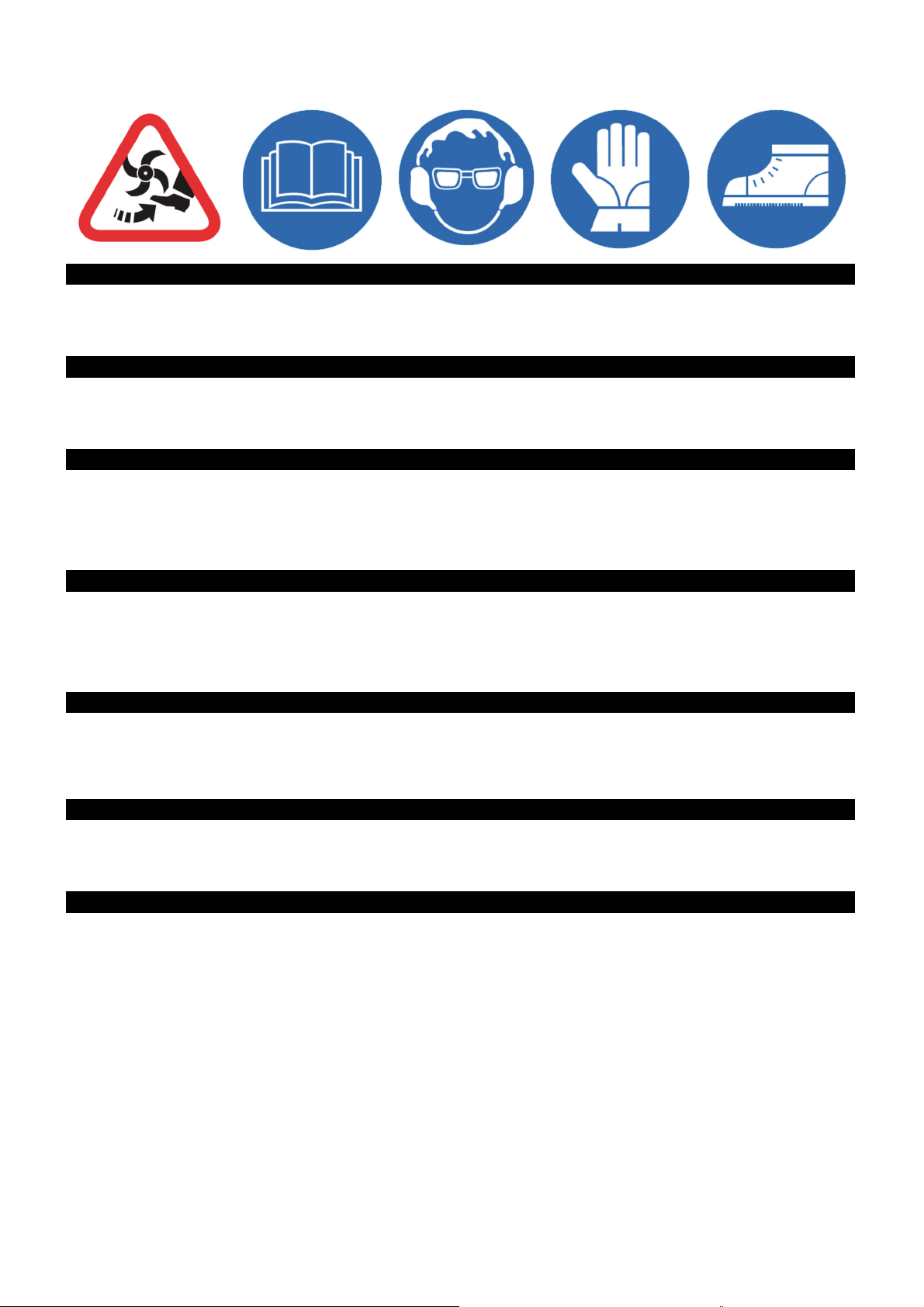

Advarsel:
Pas på roterende knive!

Warning:

Pay attention to rotating
blades!

Warnung:
Achten Sie auf rotierende
Messer!

Avertissement:
Faites attention à lames
rotatives!

Предупреждение:

Внимание,вращающиеся
фрезы!

Opozorilo:
Bodite pozorni na vrteča
rezila!

Upozorenje:
Obratite pozornost na
rotirajuće oštrice!

Læs betjenings­vejledningen grundigt før
motoren benyttes.

Please read the user’s
manual carefully before
operating the engine.

Bitte lesen Sie das
Benutzerhandbuch
aufmerksam durch,
bevor Sie den Motor in
Betrieb nehmen.

S'il vous plaît lire
attentivement le manuel
de l'utilisateur avant de
faire fonctionner le
moteur.

Перед запуском
двигателя внимательно
прочитайте инструкцию
по эксплуатации

Pred uporabo motorja
pozorno preberite
navodila za uporabo.

Molimo pažljivo pročitajte
priručnik za korisnike
prije rada s motorom.

DK / SE

Benyt høreværn og
sikkerhedsbriller.

GB

Always wear eye and
ear protection.

D

Tragen Sie immer Auge
und Ohr Schutz.

F

Toujours porter une
protection oculaire et
auditive.

РУС

Всегда надевайте
средства защиты
органов слуха и
зрения.

SI

Vedno nosite zaščito
vida in sluha.

HR

Uvijek nosite zaštitu
vida i sluha.

Benyt
sikkerhedshandsker.

Wear safety gloves.

Schutzhandschuhe
tragen.

Porter des gants de
sécurité.

Работайте в защитных
перчатках.

Nosite zaščitne rokavice. Nosite zaščitno obutev z

Nosite zaštitne rukavice. Nosite zaštitnu obuću s

Benyt skridsikkert
sikkerhedsfodtøj.

Wear nonskid safety
footwear.

Tragen Sie rutschfeste
Sicherheitsschuhe

Porter des chaussures
de sécurité
antidérapantes

Работайте в закрытой
обуви с нескользящей
подошвой.

nedrsečim podplatom.

protukliznim potplatom.

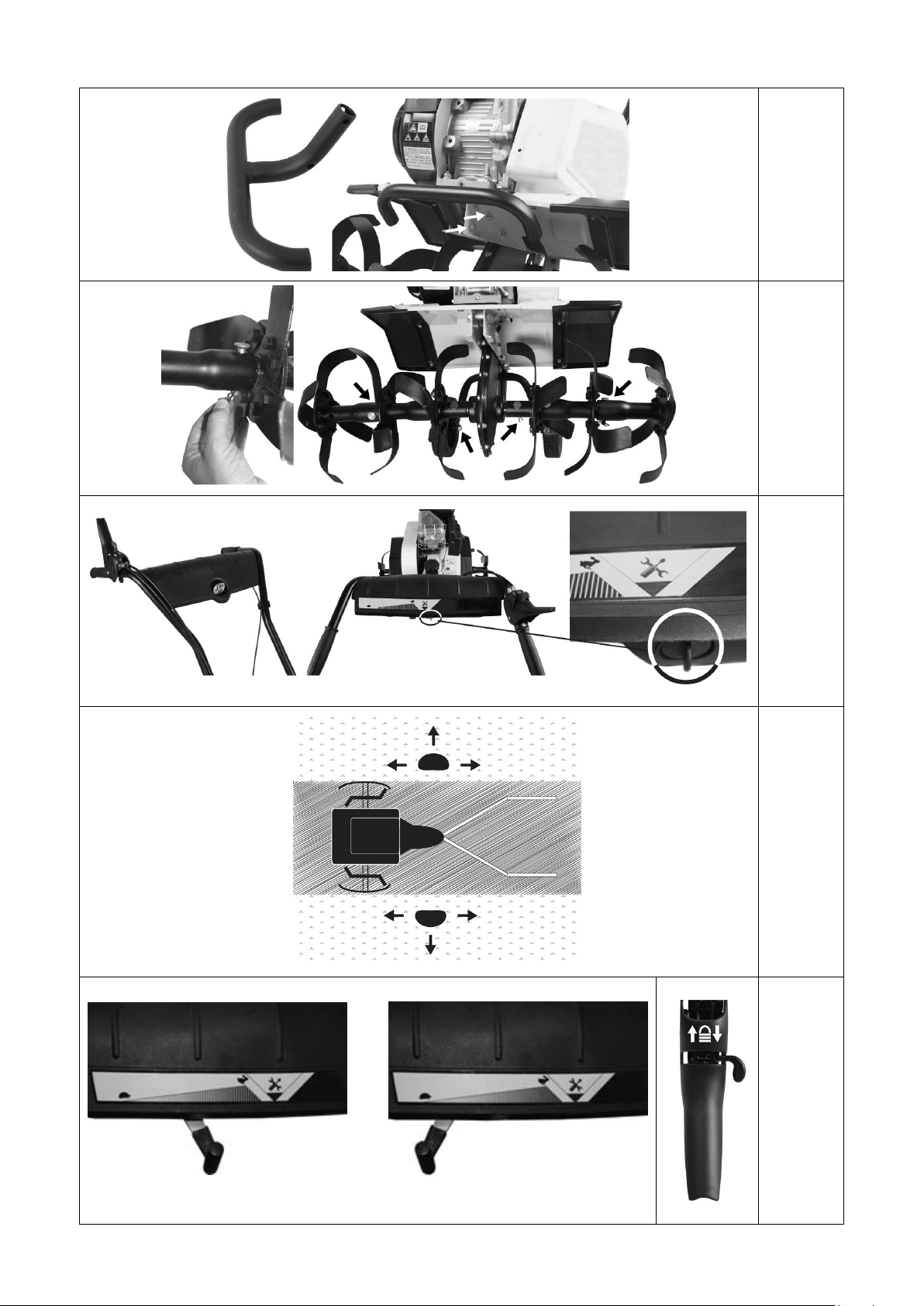

Illustrationer / Illustrations / Abbildungen / Изображения / Ilustracije

Figur 1
Slika 2

Figur 2
Slika 2

Figur 3
Slika 3

Figur 4
Slika 4

Figur 5
Slika 5

Figur 6
Slika 6

Figur 7
Slika 7

Figur 8
Slika 8

Figur 9
Slika 9

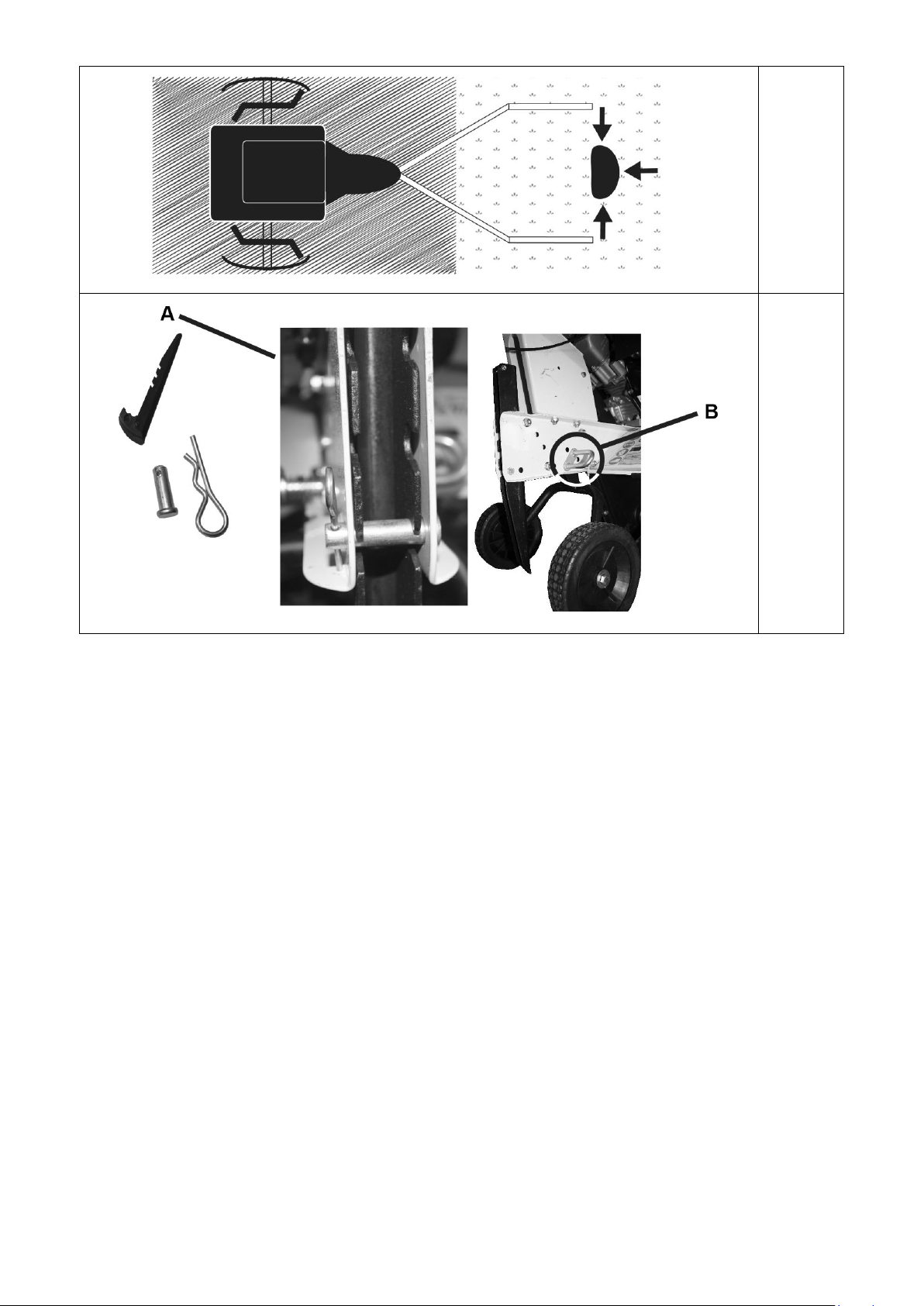

A

B

Figur 10
Slika 10

Figur 11
Slika 11

Figur 12
Slika 12

DK Indholdsfortegnelse - "Original brugsanvisning"

Sikkerhedsforskrifter ............................................................. 1

Montering ............................................................................. 2

Beklædning .......................................................................... 2

Betjening .............................................................................. 2

Sikkerhedszone .................................................................... 3

Justering af styr .................................................................... 3

Justering af hjul / jordspyd .................................................... 3

Gearkasse ............................................................................ 3

Start og stop af motor ........................................................... 3

Rengøring ............................................................................. 3

Olieskift ................................................................................. 3

Luftfilteret .............................................................................. 4

Tændrør ............................................................................... 4

Opbevaring ........................................................................... 4

Fejlfinding ............................................................................. 4

Støj, vibration og forholdsregler ............................................ 4

Specifikationer .................................................................... 39

CE Overensstemmelseserklæring ...................................... 49

Tillykke med din nye havefræser. Læs venligst denne
brugsanvisning grundigt, især de sikkerhedsmæssige
advarsler markeret med symbolet:

Registrering af produkt / Reservedele

Registrer Deres produkt online på Mit Texas. Mit Texas

findes på www.texas.dk.

Efter registrering kan Texas give Dem en endnu bedre

service.

Når De har registreret Deres produkt, sørger Texas for at

tilknytte relevant information til produktet. Derudover kan

Texas kontakte Dem med relevant information vedrørende

Deres produkt.

På vores hjemmeside www.texas.dk. Finder De selv

varenumre, det giver en hurtigere ekspedition.

Reservedele kan købes online på www.texas.dk eller kontakt

Deres nærmeste forhandler. De finder forhandlerliste på

www.texas.dk

Sikkerhedsforskrifter

Klargøring

Placer ikke hænder og fødder i nærheden af eller

under roterende dele.

Læs denne brugsanvisning grundigt. Sørg for at

lære de forskellige kontrolfunktioner, indstillinger og
håndtag på udstyret at kende.

Find ud af, hvordan du standser enheden, og

kontroller, at du ved, hvordan nødstoppet virker.

Lad aldrig børn eller personer, der ikke har læst

denne brugsanvisning, bruge maskinen. Bemærk,
at der kan være lokale bestemmelser, der
indeholder begrænsninger for operatørens alder.

Hvis du føler dig utilpas, eller hvis du har indtaget

alkohol eller medicin, bør du ikke betjene maskinen.

Inspicer altid maskinen før brug. Kontroller, at der

ikke er slidte eller beskadigede dele.

Udskift slidte eller beskadigede dele og skruer

sætvis for at opretholde ligevægt.

Operatøren er ansvarlig for andre personers

sikkerhed.

Benyt aldrig maskinen i nærheden af børn eller dyr.

Operatøren vil blive holdt ansvarlig for eventuelle



ulykker, eller hvis der opstår farer for andre
personer og deres ejendom.

Inspicer grundigt det område, hvor udstyret skal

anvendes, og fjern eventuelle fremmedlegemer.

Undlad at påfylde brændstof indenfor, eller mens

motoren kører.

Spildt benzin er yderst brandfarlig, påfyld aldrig,

mens motoren stadig er varm.

Aftør spildt benzin før start af motoren. Den kan

forårsage brand eller eksplosion!

Vær opmærksom på mulige farer ved arbejde på

vanskelig jord, f.eks. meget stenet eller hård jord.

Det er påkrævet at bære støvler med skridsikre

såler og stålkappe. Undgå at bære løstsiddende tøj.

Betjening

Start altid motoren fra sikkerhedszonen.
Forlad ikke sikkerhedszonen under betjening af

maskinen, hvis det er nødvendigt at forlade
sikkerhedszonen, skal motoren slukkes, før zonen
forlades.

Stop straks motoren ved kontakt med et

fremmedlegeme, fjern tændrørshætten, og inspicer
maskinen grundigt for skader. Reparer skaden, før
du fortsætter.

Hvis maskinen begynder at vibrere unormalt, skal

du stoppe motoren og undersøge årsagen med det
samme. Vibrationer er normalt et tegn på skader.

Sæt altid maskinen i frigear, sluk motoren og fjern

tændrøret, når enheden efterlades uden opsyn.

Sluk altid motoren og kontroller, at alle bevægelige

dele er standset helt før udførelse af reparationer,
justeringer eller eftersyn.

Udvis yderste forsigtighed ved arbejde på

skråninger.

Betjen aldrig maskinen i hurtigt tempo.
Undlad at overbelaste maskinens kapacitet ved fx

at forsøge at køre den for stærkt.

Undlad at køre med passagerer.
Vær opmærksom, når maskinen er i bakgear.
Tillad aldrig tilskuere at opholde sig foran enheden.
Frakobl altid knivene, når de ikke er i brug.
Sørg for at betjene maskinen i dagslys eller i fuldt

oplyste områder

Sørg for godt fodfæste og hold godt fast i

håndtagene. Gå, løb aldrig.

Undlad at betjene udstyret med bare fødder eller

iført sandaler.

Udvis yderste forsigtighed ved ændring af retning

på skråninger

Ved efterhængt fræser er det vigtigt at kontrollere,

at knivene er beskyttet af sikkerhedsskærmen, kun
den del af knivene, der bevæger sig ned i jorden må
være synlig.

Forsøg aldrig at foretage justeringer, når motoren

kører.

Udvis yderste forsigtighed, når du skubber eller

trækker maskinen baglæns

Betjen aldrig maskinen inden døre eller i områder

med lav ventilation. Udstødningen fra motoren
indeholder kulilte. Manglende overholdelse heraf
kan medføre permanent skade eller dødsfald.

Benzinsikkerhed

Udvis yderste forsigtighed ved kontakt med benzin.

Benzin er yderst brandfarlig, og dampene er
eksplosive.

1

Der kan opstå alvorlig personskade, hvis du spilder

benzin på dig selv eller på dit tøj. Skyl straks huden,
og skift tøj med det samme!

Anvend kun en godkendt benzinbeholder. Brug ikke

en sodavandsflaske eller lignende!

Sluk alle cigaretter, cigarer, piber og øvrige

antændingskilder.

Genopfyld aldrig maskinen indenfor.
Lad motoren køle af før påfyldning af brændstof.
Undlad at fylde tanken mere end 2,5 cm under

påfylderens bund, så der er plads til, at
brændstoffet udvider sig.

Sørg for, at brændstofdækslet er skruet godt fast

efter påfyldning.

Brug aldrig låsefunktionen på benzinpistolen ved

påfyldning.

Undlad at ryge under påfyldning.
Påfyld aldrig inde i en bygning, eller hvor

benzindampe kan komme i kontakt med en
antændingskilde.

Hold benzin og motor på afstand af apparater, blus,

udendørs grill, elektriske apparater, maskinværktøj
osv.

Hvis benzintanken skal tømmes, skal det ske

udenfor.

Vedligeholdelse og opbevaring

Stop motoren ved udførelse af

vedligeholdelsesarbejde og rengøring, ved
udskiftning af værktøj og under transport på andre
måder end ved egen kraft.

Kontroller jævnligt, at alle skruer og møtrikker

sidder fast. Stram igen om nødvendigt.

Motoren skal være helt afkølet før opbevaring inden

døre eller ved overdækning.

Hvis maskinen ikke er i brug i en periode, henvises

til instrukserne i denne brugsanvisning.

Vedligehold eller udskift sikkerheds- og

instruktionsmærkater efter behov.

Brug kun originale reservedele eller tilbehør. Hvis

der ikke anvendes originale dele eller tilbehør,
bortfalder garantien.

Udskift fejlbehæftede lydpotte.

Diverse

Gearene leveres smurte. Sørg dog for, at alt er

smurt korrekt før hver brug.

Der er ikke for fyldt olie på motoren.
Fabriksmonterede styreanordninger, f.eks.

koblingskabler monteret på håndtaget, må ikke
fjernes eller blotlægges.

Tøm kun benzintanken udenfor. Benzin er yderst

brandfarlig, og dampene er eksplosive.

Kontroller, at maskinen står ordentligt fast under

transport på en ladvogn osv.

Reducer gas tilførselen under slukning af motoren,

og luk brændstofhanen.

Montering

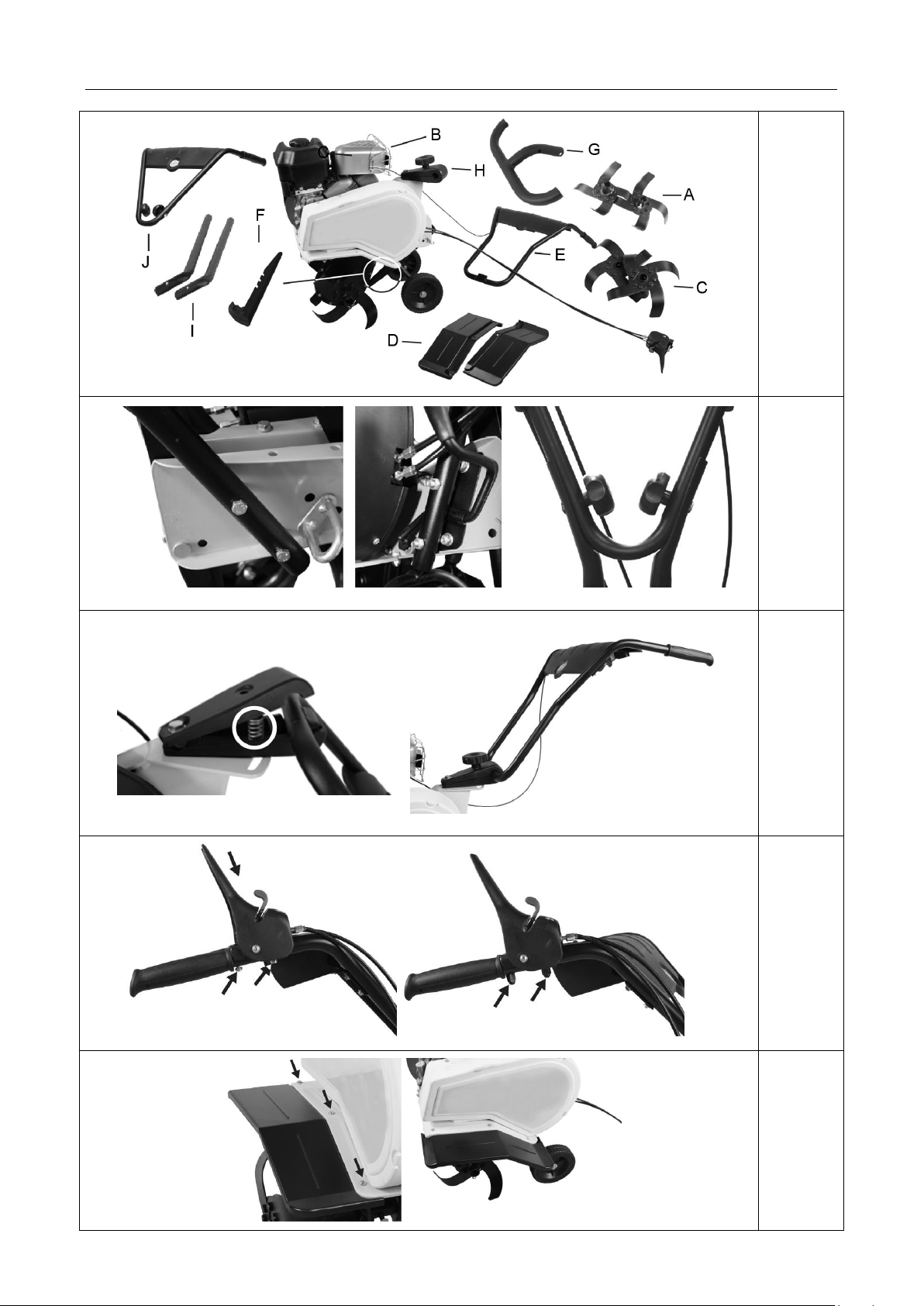

Følg montering trin for trin i figur:

(Faktiske model kan variere fra de viste illustrationer.)

1. Kassen indeholder:

A. Mellemknive
B. Fræser med koblingsgreb og hjul.
C. Knive ydre
D. Sideskærme
E. Overstyr (kun TX602 / TX612)
F. Jordspyd
G. Kofanger
H. Beslag for overstyr (kun TX602 / TX612)
I. Styrrør nedre (kun TX601 / TX611)
J. Overstyr (kun TX601 / TX611)

2. Kun for model TX601 / TX611:

Monter det nederste håndtag sektion. Brug de
medfølgende beslag og bolte.

Monter overstyret. Brug det medfølgende
monteringssæt, som vist.

3. Kun for model TX602 / TX612:

Monter overstyret i beslaget (1-H) fastspænd på
håndhjul. NB: Sørg for, at bolten går igennem fjederen.

4. Monter koblingshåndtag som vist på billedet.

5. Monter sideskærmene ved hjælp af medfølgende bolte

og møtrikker. Bemærk sideskærmene skal gå ind under
karrosseriet.

6. Fastgør kofangeren ved hjælp af bolte og møtrikker.

Påfyld olie på motor. Se afsnit for olieskift.

Beklædning

Ved arbejdet med maskinen er tætsiddende arbejdstøj,
solide arbejdshandsker, høreværn og støvler med skridsikre
såler samt stålkappe påbudt.

Betjening

Vær opmærksom på at maskinen er placeret på et

jævnt underlag før start, med støttehjulene
nedsænket.

Inden brug skal alle fremmedlegemer fjernes fra

området. Sten, glas, grene og lignende kan skade
fræseren. Kontroller samtidig at alle bolte på
fræseren er efterspændt hvis nødvendigt.

Start motoren ifølge instruktionerne herunder, vær

opmærksom på ikke at være i nærheden af
maskinens bevægelige dele.

Flyt aldrig på maskinen mens motoren kører.

Fræseren er beregnet til at kultivere i køkkenhaver og
blomsterbede. Læs vejledning nøje, og vær fortrolig med
specielt start og stop af motoren.

Fig 10B: For at betjene det sorte håndtag aktiveres først
omskifteren. Ved at vippe omskifteren helt mod henholdsvis
højre eller venstre og dernæst presse håndtaget ned, kører
havefræseren frem eller tilbage. For at ændre kørselsretning
slip grebet og sæt omskifteren i den nye ønskede retning og
hold håndtaget ned.

Vær opmærksom ved brug af bakfunktion. Det vigtigt at
området er ryddet for forhindringer. Forsøg aldrig at bakke
op imod en mur, et træ eller andre stationære objekter.

2

Sikkerhedszone

Mens der arbejdes med maskinen og motoren kører må
brugeren ikke forlade sikkerhedszonen markeret med rødt fig

11. Hvis der er nødvendigt at forlade sikkerhedszonen, for
eksempel for at montere tilbehør, skal motoren stoppes.

Jorden skal typisk køres over 2-3 gange i forskellige
retninger. Undgå at fræse i meget våd jord, da der vil danne
sig jordklumper, som er svære at jævne ud igen. Ved meget
tør jord kan det være nødvendigt at fræse to gange over
jordstykket.

Justering af styr

Kun TX 602: Fig 3. Vinklen på styret kan justeres. Brug de 2
håndhjul på styret. Der er 3 positioner. Ved transport kan
styret vippes forover. Vær opmærksom at kabler ikke
kommer i klemme.

Justering af hjul / jordspyd

Fig 12. Ved fræsning, er det være nødvendigt at hæve
hjulbøjlen, da denne har forbindelse med jordspyddet. Brug
pedalen for støttehjulene til at justere hjulbøjlen/jordspyddet.
Der er 3 indstillinger.

Jordspyddet kan indstilles til fræsning i forskellige dybder. Jo
dybere jordspyddet sidder, desto dybere arbejder
fræserknivene, og desto langsommere kører maskinen
fremad. Den korrekte fræserdybde er vigtig for at lette
arbejdet. Indstillingen af jordspyddet varierer efter
jordbundsforholdene, og vi anbefaler, at du foretager flere
forsøg med, hvor dybt jordspyddet skal stå, for at du kan
arbejde optimalt i din jord.

Gearkasse

Gearkassen er permanent smurt på fabrikken, åben aldrig
gearkassen!

Start og stop af motor

HUSK: Kontroller altid motorolie før start!

Olieniveauet skal altid være mellem min. og max. på
oliepinden. Efterfyld med SAE-30 olie. Brug kun blyfri 95
oktan brændstof på motoren. Overfyld aldrig tanken.

Advarsel: Ophold dig aldrig stiplede zone, når du starter
maskinen! Start altid maskinen fra den prikkede
sikkerhedszone. Se Fig 9

Start se fig 10

1. Sæt gasreguleringen på maks.

2. Sæt chokeren på maks. Chokerarmen skal flyttes
helt til venstre. Hvis motoren er varm, er det ikke
nødvendigt at anvende choker.

3. Træk langsomt i motorens startsnor, indtil der føles
modstand. Træk derefter kraftigt i ét langt træk. Lad
aldrig startsnoren løbe tilbage af sig selv, følg den
altid tilbage med hånden.

4. Når motoren er startet, luk for chokeren, tag
efterfølgende lidt af gassen efterfølgende (på
gashåndtaget på styret)

Stop

1. Flyt gaskontrollen til “lav” position og lad motoren
køre ca. 30 sekunder.

2. Når motoren kører i tomgang, flyt da gaskontrollen
til fuld stop.

Brug værktøjskassen under brystpladen til opbevaring af
værktøj eller lignende. Fig 8.

Der kan forekomme vibrationer i styret under
brug, derfor er det tilrådeligt at holde pause for
hver 2. arbejdstime.

Rengøring

Efter endt brug bør fræseren rengøres. Brug en haveslange
og spul jord og snavs af. Frigør knivakslen for senegræs
m.m.

Serienummeret må kun tørres over med en fugtig klud, da
man ellers kan risikere, at serie-nummeret bliver beskadiget.

Undgå at bruge en højtryksrenser til rengøringen.

Olieskift

Olien bør skiftes første gang efter 5 timer, derefter mindst 1
gang om året.

1. Lad motoren køre 5 minutter, så olien når at blive
varmet op. Dette gør, at den løber lettere, og at
olieskiftet bliver mere komplet.

2. Efter 5 minutter slukkes motoren. Afmonter
tændrørshætten. Motorens oliebundprop kan nu
skrues løs, og olien løber ud af motoren. Husk at
have en passende beholder klar. Bemærk at
motoren kun må vippes bagover, i en max 45
graders vinkel. Bundproppen kan nu skrues i på ny,
og ny olie kan hældes i motoren.

3. Dette gøres ved at fjerne oliepinden og hælde den
rigtige mængde olie på.

4. Monter tændrørshætten

Alternativt kan der anvendes et oliesugersæt.

1. Sug olien op igennem oliepåfyldningshullet med
sprøjten. Brug slangen som forlænger, til at komme
helt ned i bunden af motoren. Fyld den brugte olie
på den medfølgende dunk.

2. Fyld frisk olie på motoren, type SAE30.

3. Brug målepinden på olieproppen, til at kontrollere
oliemængden.

Husk at skaffe dig af med den brugte olie, så den ikke er til
gene for naturen.

Olie og oliesugersæt medfølger ikke.

3

Luftfilteret

Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke
er blevet renset i en længere periode, vil dette kunne
mærkes på motorens kraftoverførsel, samt kunne ses på
udstødningsgassen.

1. Rengør let omkring luftfilteret inden det fjernes.

2. Afmonter forsigtigt dækslet.
Tag forsigtigt papirfilteret ud og undersøg det. Børst
det med en blød børste. Hvis det er meget snavset,
skal det udskiftes. Pas på der ikke kommer snavs
ind i indsugningen.

3. Vask det sorte skumelement på højre side i varmt
vand med sæbe.

4. Tryk vandet ud af elementet og lad det tørre. Dryp
et par dråber SAE-30 olie på filteret, så det bliver let
fugtigt af olie. Tryk forsigtigt overskydende olie ud.

5. Elementet og filter sættes igen på plads og
monteres som vist.

Tændrør

• Fjern tændrørshætten. (Pas på, hvis maskinen lige

har kørt, da motoren er varm)

• Børst skidt og snavs væk fra tændrøret.

• Brug en tændrørsnøgle til at løsne tændrøret.

• Tjek om isoleringen er intakt.

• Rens tændrøret med en stålbørste.

• Mål elektrodeafstanden, pas på ikke at beskadige

elektroden.

• Afstanden bør være: 0,7 - 0,8 mm.

• Hvis tændrøret er i god stand, monter igen.

• Ellers udskiftes med nyt.

• Monter tændrørshætten.

Opbevaring

• Såfremt maskinen ikke skal anvendes over en
længere periode, bør følgende forskrifter
overholdes. Det vil give din maskine en længere
levetid.

• Brug haveslangen og spul jord og snavs af. Frigør
knivakslen for senegræs m.m. Stelnummeret må
kun tørres over med en fugtig klud, da man ellers
kan risikere at stelnummeret bliver beskadiget.
Undgå at bruge en højtryksrenser til rengøringen.

• Rengør fræseren med en fugtig klud, så alle
overflader er rene. Overfladen fugtes med en
olievædet klud, for at forhindre rust.

• Du bør altid opbevare din maskine på et tørt og rent
sted.

Fejlfinding

Motor vil ikke starte:

1. Kontroller gaskontrollen er sat korrekt.

2. Kontroller tændrøret.

3. Kontroller der er frisk brændstof på tanken.

4. Se separat motorvejledning for yderligere
fejlsøgning.

Motoren har uregelmæssig motorgang:

1. Kontroller gaskontrollen ikke står på Maks (choker).

2. Kontroller der er frisk brændstof på tanken.

Knivene vil ikke rotere:

1. Kontroller der ikke er sten fastklemt mellem
knivene.

2. Afmonter knivene for at frigøre fastklemte sten.

3. Kontroller kablerne er i god stand og monteret
korrekt.

4. Kontroller at remmen er i god stand og monteret
korrekt.

5. Kontroller remstrammeren er justeret korrekt.

Knivene vil ikke stoppe:

1. Stop motoren og kontakt din forhandler.

Støj, vibration og forholdsregler

1. Længerevarende eksponering for lydtryk over 85
dB(A) er skadeligt for hørelsen. Anvend altid
høreværn når maskinen anvendes.

2. Kørsel ved lav-motor omdrejninger kan reducere
vibration og støj.

3. For at reducer støj, bør maskinen bør kun anvendes
i et åbnet miljø.

4. Vibrationer kan reduceres ved at holde håndtaget i
et fast greb.

5. For ikke at udsætte uvedkommende for støj, bør
maskinen kun anvendes i dagtimerne.

6. Anvend altid tætsiddende arbejdstøj, solide
arbejdshandsker, høreværn og støvler med
skridsikre såler samt stålkappe.

7. Hvil 30 minutter for hver 2 timers arbejde.

8. En slidt rem skal udskiftes / serviceres af en
autoriseret forhandler

4

Greetings from the Manufacturer

Dear Customer!

Thank you for having chosen the products of our company,
we do hope that our goods will justify your confidence.

Texas Andreas Petersen A/S was founded in 1960 and has
throughout the years developed a strong production of
gardening equipment.

We develop products which take the necessary regards to
you and your health, surroundings and environment. An
example of this regard is: A line of tillers have now been
equipped with an ergonomic adjustable handlebar so that the
working height of the machine can be adjusted and adapted
to the user. The vibrations and noise from the machines are
also lessened considerably.

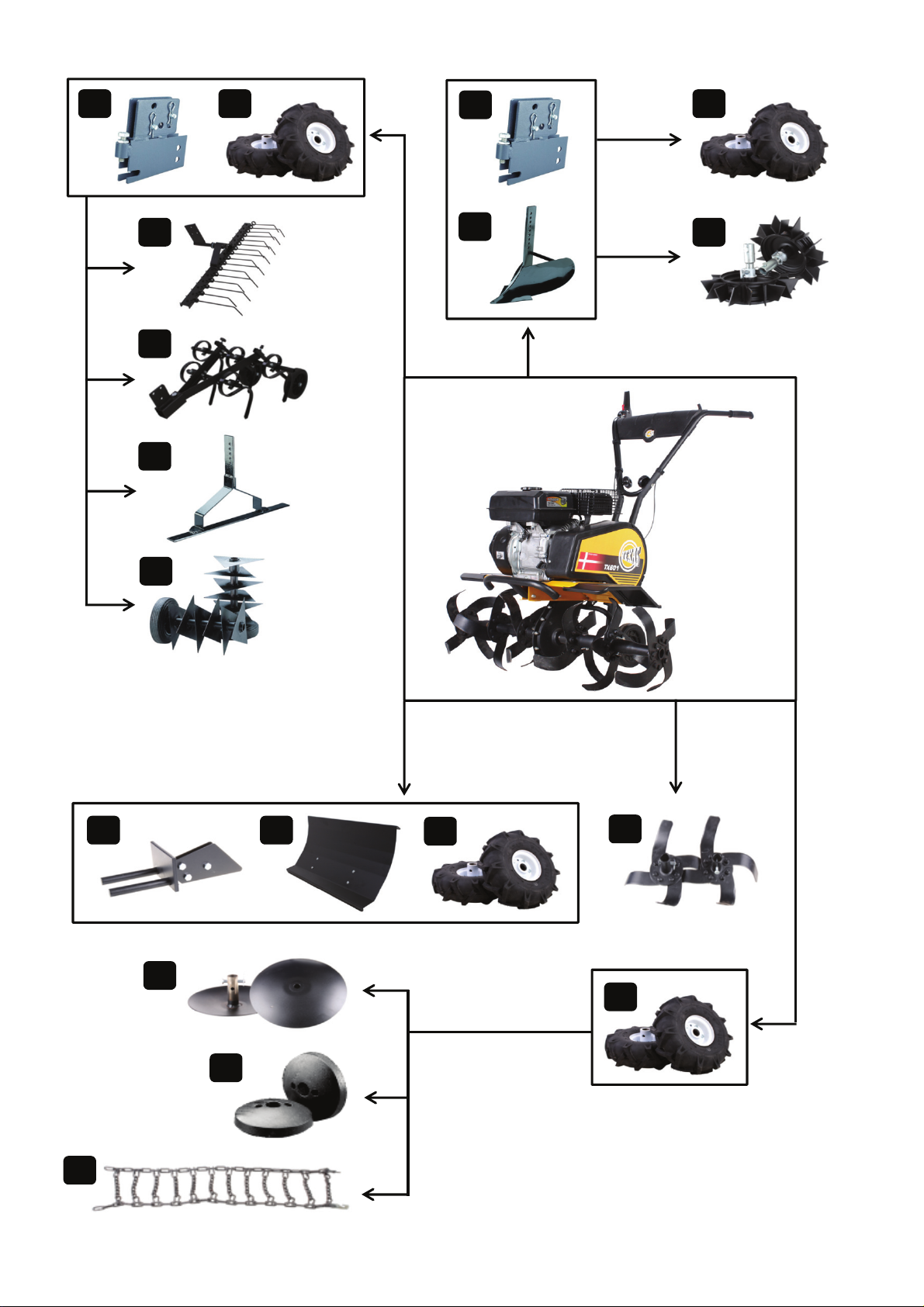

In addition to this we have developed a range of accessories
to the tiller models, making the tiller more than a tiller and
turning it into a complete multi-machine which can be used
all year.

With more than 50 years of experience in the production and
sale of tillers and other garden products, we have obtained a
very large knowledge, experience and know-how in this area.
You can benefit from this, when you need guidance to your
Texas product.

We value our customers’ trust and pay much attention to
aftersales service which means a full service of spare
parts during 10 years after termination of production.
Furthermore, we grant our customers a life-time guarantee
for the tillers’ high-strength steel blades against breakage.

With our products we wish to give you the help you need to
make the work a pleasure and give you time for more.

Like this we have made Texas your life companion, A
guarantor for garden, job and leisure solutions in the market
which meets the necessary regards:

To you and your health.To you and your time and to you and
your surroundings.

Texas - Your Life Companion

Best Regards,

Thomas Dalsgaard

Managing Director
Texas Andreas Petersen A/S

5

GB - Table of Contents - "Original instructions"

Safety precautions ................................................................ 6

Assembly .............................................................................. 7

Clothing ................................................................................ 7

Operating the tiller ................................................................ 7

Operation zone ..................................................................... 8

Adjusting the handle ............................................................. 8

Adjusting the wheel/ depth skid ............................................ 8

Lubrication of gearbox .......................................................... 8

Starting and stopping the engine .......................................... 8

Cleaning the tiller .................................................................. 8

Changing the oil ................................................................... 8

Air filter maintenance ............................................................ 8

Storage ................................................................................. 9

Troubleshooting .................................................................... 9

Noise, vibration and precautionary measures ...................... 9

Specification ....................................................................... 39

Accessories ........................................................................ 44

CE Certificate of conformity ................................................ 49

Congratulations on purchasing your new tiller. Please read
this instruction manual carefully, especially the safety
warnings marked with the symbol:

Spare parts

Spare part drawings for the specific product can be found on

our website www.texas.dk If you find the part numbers

yourself, this will facilitate more rapid service.

For purchase of spare parts, please contact your dealer.You

will find a list of dealers on the Texas website.

Safety precautions



Setup

Do not put hands or feet near or under rotating parts.
Read this manual carefully. Make sure that you are

familiar with the different controls, settings and handles
of the equipment.

Know how to stop the unit and ensure that you are

familiar with emergency stop.

Never allow children or people unfamiliar with these

instructions to use the machine. Note, that local
regulations can restrict the age of the operator.

If you feel unwell, tired or have consumed alcohol or

drugs, do not operate the machine.

Always inspect the machine before usage Ensure that

no parts are worn or damaged.

Replace worn out or damaged elements and bolts in

sets to preserve balance.

The operator of the machine is responsible for people’s

safety.

Never use the machine near children or animals.
The operator of the machine is held liable for any

accidents or hazards to other people and their property.

Thoroughly inspect the area, where the equipment is to

be used, if necessary remove any foreign objects.

Do not refuel gasoline indoors or while the engine is

running.

Spilled gasoline is extremely flammable; never refuel

while the engine is still hot.

Wipe off any spilled gasoline before starting the engine.

It may cause a fire or explosion!

Beware of hazards, while working on difficult soil hence;

extremely stony or hard soil.

Boots with non-slip soles with steel jacket is required.

Avoid loose-fitting clothes.

Operation

Always start the engine from safety zone.
Do not leave the safety zone while operating the

machine, if it is necessary to leave the safety zone, turn
off the engine before leaving the zone.

After striking a foreign object, stop the engine

immediately, remove the spark plug cap and inspect the
machine thoroughly for damage. Repair the damage
before continuing

If the machine should start to vibrate abnormally, stop

the engine and check immediately for the cause.
Vibration is generally a warning of damage.

Always disengage the levers, turn off the engine, and

remove the spark plug, when the unit is left unattended.

Always turn off the engine and ensure that all moving

parts have come to a complete stop before making any
repairs, adjustments, or inspections.

Exercise extreme caution when operating on slopes.
Never operate the machine at a fast pace.
Do not overload machine capacity by attempting to work

at too fast a rate.

Do not carry passengers.
Pay attention, while the machine is in reverse.
Never allow any bystanders in front of unit.
Always disengage the blades, if not in use.
Only operate the machine at daylight or in fully

illuminated areas

Ensure a stable foothold and always keep a firm hold on

the handles. Always walk, never run.

Do not operate the equipment when barefoot or wearing

sandals.

Exercise extreme caution when changing direction on

slopes

By rear tillers, ensure that the blades are protected by

safety shield, only the part of the blades that works into
the soil must be free.

6

Never attempt to make any adjustments, while the

engine is running.

Use extreme caution when reversing or pulling the

machine backwards

Never operate the engine indoor or in areas with low

ventilation. The exhaustion from the engine contains
carbon monoxide. Failure to observe could result in
permanent injury or death.

Gasoline safety

Use extreme care in handling gasoline. Gasoline is

extremely flammable and the fumes are explosive.

Serious personal injury can occur, when gasoline is

spilled on yourself or your clothes. Rinse your skin and
change clothes immediately!

Use only an approved gasoline container. Do not use

soft drink bottle or similar!

Extinguish all cigarettes, cigars, pipes and other sources

of ignition.

Never refuel your machine indoors.
Let the engine cool down before refilling
Never fill the fuel tank to more than 2.5 cm below bottom

of filler in order to provide space for fuel to expansion.

After refueling, ensure that the cap tighten securely.
Never use the lock-function on the gasoline gun, when

refueling.

Do not smoke while refueling.
Never refuel inside a building or where gasoline fumes

may get in contact with an ignition source.

Keep gasoline and engine away from appliance, pilot

lights, barbecues, electric appliances, power tools, etc.

If the fuel tank has to be drained, this shall be done

outdoors

Maintenance and storage

The engine shall be stopped when carrying out

maintenance and cleaning operations, when changing
tools and when being transported by means other than
under its own power.

Check regularly that all bolts and nuts are tightened.

Retighten if necessary.

The engine must be completely cooled before storing

indoors or covered.

If the machine unused for a period of time, please refer

to the instructions in this manual.

Maintain or replace safety and instruction labels, as

necessary.

Only use original spare parts or accessories. If not

original parts or accessories is used, the liability is no
longer applied.

Replace faulty silencers.

Miscellaneous

The gears are delivered pre-greased. However, always

ensure they are well greased before each use.

The motor is not pre-filled with oil.
Factory-fitted control devices, such as the handle-

mounted clutch cable, must not be removed or exposed.

Only drain the fuel tank outdoors. Gasoline is extremely

flammable and the fumes are explosive.

Ensure that the machine is properly secured when

transported on a flatbed etc.

Reduce the throttle during engine shutdown and close

the fuel valve.

Assembly

Please follow the steps in figure:

(Actual model may vary from the illustration shown.)

1. Box content

A. Extension blades
B. Tiller with cables and support wheels
C. Blades Outer
D. Side guards
E. Handlebar (TX602/TX612)
F. Depth skid
G. Bumper
H. Mounting bracket for handlebar (TX602/TX612)
I. Lower handle x2 (TX601/TX611)
J. Handlebar (TX601/TX611)

2. Only for model TX601 / TX611

Fit the lower handle section. Use the supplied mountings
and bolts.

Fit the handle. Use the supplied assembly kit as shown.

3. Only for model TX602 / TX612

Fit the handle into the bracket (1-H) fasten with hand
wheel.

NB: Ensure the bolt goes through the spring.

4. Mount clutch handle as shown on the picture.

5. Mount the side guards using the bolts and nuts supplied.

Note the side guard has to go under the body.

6. Attach the bumper using the bolts and nuts supplied.

7. Mount the blades using the cotter bolts and pins.

Fill the motor with oil.

See changing the oil section for more details.

Clothing

When using the machine, wear close-fitting work clothes,
hard-wearing work gloves, ear defenders and non-slip boots
with steel toecaps.

Operating the tiller

Ensure the machine is placed on a level surface

with the support wheels lowered prior to start.

Remove all foreign objects from the work area

before using the machine. Stones, glass, branches
and similar items may damage the tiller. Also check
the bolts on the tiller are tightened.

Start the motor as per the instructions below. Stand

clear of the machine’s moving parts.

Never attempt to move the machine in any way

other than intended for normal use while the motor
is running.

The tiller is designed for use in vegetable gardens and
flowerbeds. Ensure that you are familiar with these
instructions before operating the machine, in particular the
motor start and stop procedures.

Fig 10B: To use the black handle the control stick must first
be activated. By tilting the control stick to the right or left side
and then activate the black handle lever, the tiller will move
forward or backwards.
Pay attention while reversing. It is important that the area is
cleared, for any obstacle before reversing. Never reverse the
tiller against a wall, tree or any other fixed obstacle.

7

Operation zone

While the machine is being operated and the motor is
running, do not leave the operation zone marked fig 11. If it
is necessary to leave the operation zone, for example to
attach an accessory, first stop the engine.

It is normally necessary to drive the tiller over a section of
earth 2-3 times from different directions. Do not till very wet
soil, as clods of earth will form that are difficult to break up.

Adjusting the handle

TX602 model only: Fig 3.The handle angle can be adjusted.
Use the two hand wheels to set one of the 3 available
positions. The handle can be flipped forward during
transport. NB: Ensure the cables do not become trapped.

Adjusting the wheel/ depth skid

Fig 12.During operation, it may be necessary to raise the
wheel assembly, as it is connected to the depth skid.
Depress the pedal to the right of the support wheels to adjust
the wheel assembly/depth skid to one of the 3 available
positions.

The depth skid can be set to 3 different depths. The deeper it
extends into the soil, the deeper the tilling blades will work
and the slower the machine will advance. Setting the correct
tilling depth will significantly reduce the effort required. The
depth skid should always be adjusted to suit the ground
conditions. We recommend testing several depths to see
which works best.

Lubrication of gearbox

The gearbox is permanently lubricated at the factory, never
open the gearbox.

Starting and stopping the engine

Remember: Always check the oil level prior to use!

The oil level must always be between the min. and max.
Mark on the dipstick. Always use SAE-30 oil. Use only
unleaded 95 octane gas. Never over-fill the gas tank.

Warning: Stay out of dashed zone, while starting the engine!
Always start the engine from dotted operation zone See
Figure 9.

Starting the engine See fig. 10

1. Set the throttle control on the handle to max.

2. Position the choke at max. Move the choke lever fully to
the left. The choke is not required if the motor is hot.

3. Pull the start cord to start the motor. Always feed the
start cord back into the motor by hand.

4. When the motor is started, set the choke to minimum
(fully to the right) Engage the throttle slightly.

Stopping the engine

1. Set the throttle control to “low” and let the motor run for
approx. 30 seconds.

2. When the motor idles, set the throttle control to full stop.

Use the toolbox underneath the breastplate to keep tools
handy.Fig 8.

Vibrations may travel up into the handle during
use. We therefore recommend taking a break
every 2 hours.

Cleaning the tiller

The tiller should be cleaned after use. Use a garden hose to
wash off soil and dirt. Remove any grass, etc. from the rotor
shaft. The chassis number should only be cleaned with a
damp cloth to avoid unnecessary wear. Avoid using a high­pressure washer during cleaning.

Changing the oil

The oil should initially be changed after the first 5 hours of
use, and thereafter once per year.

1. Let the motor run for 5 minutes to heat up the oil.
This allows the oil to run more freely and makes for
a more complete oil change.

2. After 5 minutes, stop the motor. Remove the spark
plug cap. Drain the oil by unscrewing the sump plug.
Remember to drain the oil into a container of
sufficient capacity. NB: The motor must not be
tipped backwards more than 45 degrees.

3. Screw the sump plug back in and pour new oil into
the motor. Do this by removing the dipstick and
pouring in the recommended quantity of oil.

4. Refit the spark plug cap.

Alternatively, use an oil extractor kit.

1. Suck the oil up through the oil filler hole using the
syringe. Use the hose to reach the sump.

2. Transfer the used oil to the container.

3. Fill the engine with new SAE-30 oil.

4. Check the oil level using the dipstick.

Remember to dispose of used oil in a safe way.

Oil and oil extractor kit are not included

Air filter maintenance

Please inspect and clean the air filter on a regular basis. If
the filter has not been cleaned for a longer period, this will
have influence on the engines power take-off and the
exhaustion.

1. Clean around the air filter before it is removed.

2. Carefully remove the paper filter and check it. Brush
it with a soft brush. If it is very dirty, it must be
changed. Take care that no dirt gets into the intake
of the engine.

3. Wash the black foam element on the right side in
warm soapy water.

4. Press the water out of the foam element and let it
dry. Put a few drops of SAE-30 oil on the filter to
moisten it lightly with oil. Carefully squeeze out any
surplus oil. Remount the element.

5. Check that all parts are fitted correctly and the cover
closed as shown in the picture.

Spark plug maintenance

• Remove the spark plug cap.

• Brush away any dirt and deposit of the spark plug.

• Loosen the spark plug using a spark plug socket.

• Check the insulation is intact.

• Clean the spark plug using a wire brush.

• Measure the electrode gap 0.7–0.8 mm. Avoid
damaging the electrode.

• If it is damaged, replace it with a new one.

• Refit the spark plug.

• Refit the spark plug cap.

8

Storage

• If the machine is likely to be stored unused for
prolonged periods, follow the instructions below.
This will ensure longer machine lifetime.

• Use a garden hose to wash off soil and dirt.
Remove any grass, etc. from the rotor shaft. The
chassis number should only be cleaned with a
damp cloth to avoid unnecessary wear. Avoid using
a high-pressure washer during cleaning.

• Wipe the tiller with a damp cloth so that all surfaces
are clean. Wipe the surfaces down with an oily cloth
to prevent rust.

• Always store the machine in a dry, clean location.

Troubleshooting

The motor will not start

1. Check the fuel control is set correctly.

2. Check the spark plug.

3. Check there is fresh gas in the tank.

4. See separate motor instructions for further
troubleshooting.

The motor is not running smoothly

1. Ensure the throttle control is not set to max.

2. Check there is fresh gas in the tank.

The blades will not rotate

1. Check for stones lodged between the blades.

2. Release any stones by removing the blades.

3. Check the cables are in good working order and
fitted correctly.

4. Check the belt is in good working order and fitted
correctly.

5. Ensure the belt tensioner is adjusted correctly.

The blades will not stop

1. Stop the engine and contact your dealer.

Noise, vibration and precautionary measures

1. Long-term exposure to noise levels exceeding 85
dB (A) are damaging. Always use ear defenders
when the machine is being used.

2. Reduce the running speed of the motor to reduce
vibration and noise levels.

3. To reduce noise levels further, only use the machine
in an open environment.

4. Vibrations can be reduced further by holding the
handle firmly.

5. To avoid disturbing others, the machine should only
be used during the daytime.

6. Always wear close-fitting work clothes, hard-wearing
work gloves, ear defenders and non-slip boots with
steel toecaps.

7. Take a 30-minute break every 2 working hours.

8. A worn belt has to be replaced/ serviced by a
authorized dealer

9

DE - Inhalt "Übersetzung der Originalbetriebsanleitung"

Sicherheitsvorkehrungen .................................................... 10

Zusammenbauanweisungen .............................................. 11

Bekleidung .......................................................................... 11

Bedienung der Gartenfräse ................................................ 11

Sicherheitsbereich .............................................................. 12

Einstellen des Lenkers ....................................................... 12

Einstellen des Rads bzw. des Tiefenanschlags .................. 12

Schmierung des Getriebes ................................................. 12

Starten und Stoppen des Motors ........................................ 12

Reinigung ........................................................................... 12

Ölwechsel ........................................................................... 12

Luftfilter............................................................................... 13

Wartung der Zündkerze ...................................................... 13

Aufbewahrung .................................................................... 13

Fehlersuche ........................................................................ 13

Allgemeine Vorsichtsmaßnahmen ...................................... 13

Technische Daten .............................................................. 40

Zubehör .............................................................................. 44

CE-Konformitätserklärung .................................................. 49

Herzlichen Glückwunsch zum Kauf Ihrer neuen Gartenfräse.
Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch,
insbesondere die Sicherheitshinweise mit diesem Symbol
gekennzeichnet:

Ersatzteile

Eine Teileliste und Explosionszeichnungen für das jeweilige

Teil sind auf unserer Website www.texas.dk zu finden.

Wenn Sie die Teilenummern selbst ermitteln, erleichtert das

unsere Arbeit. Für den Kauf von Ersatzteilen nehmen Sie

bitte mit Ihrem Händler Kontakt auf.

Sicherheitsvorkehrungen

Einrichtung

Bringen Sie niemals Hände oder Füße in die Nähe

von rotierenden Teilen oder darunter.

Lesen Sie dieses Handbuch sorgfältig durch.

Achten Sie darauf, dass Sie mit den verschiedenen
Steuerelementen, Einstellungen und Griffen gut
vertraut sind.

Sie müssen wissen, wie die Einheit gestoppt wird,

und darauf achten, dass Sie mit dem Not­Ausschalter vertraut sind.

Lassen Sie niemals Kinder oder mit diesen

Anweisungen nicht vertraute Personen die
Maschine benutzen. Hinweis: Lokale Vorschriften
können das Alter des Bedieners einschränken.

Bedienen Sie die Maschine nicht wenn Sie sich

unwohl fühlen, müde sind oder Alkohol oder Drogen
konsumiert haben.

Überprüfen Sie die Maschine immer vor Gebrauch.

Vergewissern Sie sich davon, dass keine Teile
verschlissen oder beschädigt sind.

Ersetzen Sie zusammengehörige verschlissene

oder beschädigte Elemente und Bolzen immer
gleichzeitig, damit das Gleichgewicht gewahrt
bleibt.

Der Bediener der Maschine ist für die Sicherheit

Anwesender verantwortlich.

Benutzen Sie niemals die Maschine in der Nähe

von Kindern oder Tieren.

Der Bediener der Maschine wird haftbar gemacht

für Unfälle oder für die Gefährdung anderer
Personen und ihres Eigentums.

Überprüfen Sie sorgfältig die Umgebung, in der die

Ausrüstung eingesetzt werden soll. Nötigenfalls
entfernen Sie alle Fremdkörper.

Tanken Sie kein Benzin in geschlossenen Räumen

oder bei laufendem Motor.



Verschüttetes Benzin ist hochentzündlich. Tanken

Sie nie wenn der Motor noch heiß ist.

Wischen Sie ggfs. verschüttetes Benzin auf, bevor

Sie den Motor starten. Es könnte einen Brand oder
eine Explosion verursachen!

Nehmen Sie sich in Acht vor Gefahren, wenn Sie

auf schwierigem Boden arbeiten wie extrem
steinigem oder hartem Boden.

Stiefel mit rutschfester Sohle und Stahlkappe sind

erforderlich. Vermeiden Sie lose Kleidung.

Betrieb

Starten Sie immer den Motor in einer

Sicherheitszone.

Verlassen Sie die Sicherheitszone nicht, während

Sie die Maschine bedienen. Wenn es erforderlich
ist, die Sicherheitszone zu verlassen, dann stellen
Sie zuvor den Motor aus.

Wenn ein Fremdkörper getroffen wurde, stoppen

Sie sofort den Motor, entfernen Sie den
Zündkerzenstecker und untersuchen Sie die
Maschine gründlich auf Beschädigung. Reparieren
Sie Beschädigung, bevor Sie fortfahren.

Sollte die Maschine anfangen, ungewöhnlich zu

vibrieren, dann stoppen Sie die Maschine und
untersuchen Sie sofort die Ursache. Vibration ist im
allgemeinen ein Hinweis auf Beschädigung.

Lösen Sie die Hebel, stellen Sie den Motor ab und

entfernen Sie die Zündkerze, solange die Einheit
unbeaufsichtigt ist.

Vor allen Reparaturen, Einstellungen oder

Überprüfungen stellen Sie immer den Motor ab und
vergewissern Sie sich, dass alle bewegten Teile
vollkommen stillstehen.

Seien Sie äußerst vorsichtig beim Arbeiten an

Hängen.

Betreiben Sie die Maschine niemals bei schnellem

Tempo.

Überlasten Sie die Kapazität der Maschine nicht

durch den Versuch, zu schnell zu arbeiten.

Nehmen Sie keine Passagiere mit.
Seien Sie vorsichtig, wenn die Maschine im

Rückwärtsgang ist.

Erlauben Sie Umstehenden nicht, sich vor der

Einheit aufzuhalten.

Lösen Sie immer die Schneiden, solange sie nicht

in Gebrauch sind.

Betreiben Sie die Maschine nur bei Tageslicht oder

auf voll ausgeleuchteten Flächen.

Sorgen Sie für einen festen Stand und halten Sie

die Griffe immer gut fest. Gehen Sie immer, rennen
Sie niemals.

Betreiben Sie die Ausrüstung nicht barfuß oder in

Sandalen.

Seien Sie äußerst vorsichtig, wenn Sie auf Hängen

die Richtung ändern.

Sorgen Sie bei der Bodenfräse hinten dafür, dass

die Schneiden durch den Schutzschild geschützt
sind; nur derjenige Teil der Schneiden, der den
Boden bearbeitet darf frei sein.

Versuchen Sie niemals bei laufendem Motor

irgendwelche Anpassungen vorzunehmen.

Seien Sie äußerst vorsichtig beim Rückwärtsfahren,

oder wenn Sie die Maschine rückwärts ziehen.

Lassen Sie den Motor niemals in geschlossenen

Räumen laufen, oder an Stellen mit schlechter
Belüftung. Die Abgase des Motors enthalten
Kohlenmonoxid. Nichtbeachtung könnte zu
dauerhaften Verletzungen oder zum Tod führen.

10

Sicherer Umgang mit Benzin

Seien Sie äußerst vorsichtig beim Umgang mit

Benzin. Benzin ist äußerst leicht entzündlich und
Benzindämpfe sind explosiv.

Wenn Benzin auf Ihren Körper oder auf Ihre

Kleidung verschüttet wird, können schwere
Verletzungen auftreten. Spülen Sie sofort Ihre Haus
und wechseln Sie Ihre Kleidung!

Verwenden Sie nur zugelassene Benzinbehälter.

Verwenden Sie keine Getränkeflaschen oder
ähnliches!

Löschen Sie alle Zigaretten, Zigarren, Pfeifen und

sonstige Zündquellen.

Betanken Sie die Maschine niemals in

geschlossenen Räumen.

Lassen Sie die Maschine vor dem Betanken

auskühlen.

Füllen Sie den Tank niemals mehr als bis 2,5 cm

unter dem Rand des Einfüllstutzens, so dass der
Kraftstoff Platz zur Ausdehnung hat.

Schließen Sie den Tankdeckel gut nach dem

Betanken.

Verwenden Sie beim Betanken niemals die

Feststellfunktion der Tankpistole.

Rauchen Sie nicht beim Betanken.
Betanken Sie niemals innerhalb von Gebäuden

oder wo Benzindämpfe auf eine Zündquelle treffen
können.

Halten Sie Benzin und Motor entfernt von Geräten,

Zündflammen, Grills, elektrischen Geräten,
Elektrowerkzeugen usw.

Der Kraftstofftank darf nur im Freien entleert

werden.

Wartung und Aufbewahrung

Zur Wartung und Reinigung, zum Austausch von

Werkzeugen und beim Transport ohne eigene
Motorkraft muss der Motor abgestellt werden.

Überprüfen Sie regelmäßig, dass alle Schrauben

und Muttern gut angezogen sind. Ziehen Sie sie
nötigenfalls an.

Vor dem Lagern in geschlossenen Räumen oder

unter einer Abdeckung muss der Motor vollkommen
abgekühlt sein.

Wenn die Maschine einige Zeit lang nicht benutzt

wurde, beachten Sie bitte die Anleitungen in dieser
Bedienungsanleitung.

Halten Sie die Sicherheits- und Hinweisschilder

intakt oder ersetzen Sie sie nötigenfalls.

Verwenden Sie nur Originalersatzteile oder -

zubehör. Bei Verwendung von Nicht-Originalteilen
oder -zubehör erlischt die Produkthaftung.

Ersetzen Sie schadhafte Schalldämpfer.

Verschiedenes

Das Getriebe ist bei Lieferung gut geschmiert.

Stellen Sie aber vor jeder Verwendung sicher, dass
es gut geschmiert ist.

Der Motor wird nicht mit Öl vorgefüllt.
Werkseitig montierte Steuerelemente wie z.B. das

am Griff montierte Kupplungskabel dürfen nicht
entfernt oder freigelegt werden.

Entleeren Sie den Kraftstofftank nur im Freien.

Benzin ist äußerst leicht entzündlich und
Benzindämpfe sind explosiv.

Stellen Sie sicher, dass die Maschine beim

Transport auf einem Pritschenwagen o.ä. gut
gesichert ist.

Schließen Sie die Drossel beim Abstellen des

Motors und schließen Sie das Kraftstoffventil.

Zusammenbauanweisungen

Bitte folgen Sie den Schritten in de Abbildung:

(Das aktuelle Modell kann von der Abbildung abweichen)

1. Inhalt der Verpackung:

A. Messer innere
B. Bodenhacke mit Kabeln und Stützrad
C. Messer äussere
D. Seitenschutz
E. Lenkstange (Nur TX602 / TX612)
F. Hacksporn
G. Stoßstange
H. Montagebeschlag für Lenker

(Nur TX602 / TX612)

I. Unterer Teile des Lenkers

(Nur TX601 / TX611)

J. Lenkstange (Nur TX601 / TX611)

2. Nur das Modell TX601 / TX611

En untere tele des Lenkers mittels der
mitgelieferten Bolzen befestigen.

Den Lenker mittels der mitgelieferten Schrauben
und Handräder befestigen

3. Nur das Modell TX602 / TX612

Den Griff in die Halterung (1-H) befestigen mit
Handrad befestigen. Hinweis: Sicheren Sie sich,
dass der Bolzen durch den Feder geht.

4. Montieren Sie den Kupplungsgriff wie in der

Abbildung gezeigt.

5. Montieren Sie den Seitenschutz mit dem mit

gelieferten Bolzen und Mutter. Hinweis Der
Seitenschutz muss unter dem Bodenhacke Körper
montiert werden.

6. Befestigen Sie die Stoßstange mit dem mit

gelieferten Bolzen und Mutter.

7. Montieren Sie den Messer mit dem mitgelieferten

Splint

Öl und Benzin gemäß Motor-Bedienungsanleitung

auffüllen.

Bekleidung

Tragen Sie bei der Arbeit mit dem Gerät eng anliegende
Arbeitsbekleidung, robuste Arbeitshandschuhe, einen
Gehörschutz sowie Schuhe mit trittsicheren Sohlen
und Stahlkappen.

Bedienung der Gartenfräse

Kontrollieren Sie vor der Inbetriebnahme, dass das

Gerät auf ebenem Boden steht und die Stützräder
heruntergelassen wurden

Alle in der Nähe befindlichen Fremdkörper sind zu

entfernen. Steine, Glas, Zweige und ähnliche
Gegenstände können das Gerät beschädigen.
Danach alle Schrauben auf festen Sitz überprüfen.

Starten Sie den Motor (vgl. nachstehende

Anleitung). Halten Sie sich von allen beweglichen
Maschinenteilen fern.

Versuchen Sie bei laufendem Motor nicht, das

Gerät auf unsachgemäße Weise zu bewegen.

Die Gartenfräse wird zur Kultivierung von Gemüsegärten und
Blumenbeeten verwendet. Lesen Sie vor der Inbetriebnahme
die Bedienungsanleitung sorgfältig durch und machen Sie

11

sich insbesondere mit dem Starten und Stoppen des Geräts
vertraut.

Abb 10B: Um den schwarzen Kupplungsgriff zu betätigen,
muss zunächst der Steuerhebel aktiviert werden. Wenn Sie
den Steuerhebel nach rechts oder links kippen und dann den
schwarzen Griff aktivieren, fährt die Gartenfräse vorwärts
oder rückwärts. Um die Richtung zu ändern, lassen Sie den
Griff los, stellen Sie den Schalter auf die neue gewünschte
Richtung und aktivieren Sie den Griff.

Seien Sie vorsichtig beim Rückwärtsfahren. Es ist wichtig,
dass vor dem Rückwärtsfahren alle Hindernisse aus der
Gegend beseitigt sind. Fahren Sie die Gartenfräse niemals
rückwärts gegen eine Wand, einen Baum oder ein anderes
feststehendes Hindernis.

Sicherheitsbereich

Bei laufendem Motor dürfen Sie den Sicherheitsbereich (in
der Abbildung rot markiert) Abb 11. nicht verlassen. Sollte
ein Verlassen dieses Bereichs erforderlich sein (z.B. weil Sie
ein Zubehörteil montieren wollen), müssen Sie zuerst den
Motor ausschalten.

In der Regel muss die Fräse zwei- bis dreimal aus
verschiedenen Richtungen über einen Bereich geführt
werden. Arbeiten Sie nicht in sehr nasser Erde, da sich sonst
Schollen bilden, die schwer aufzubrechen sind.

Einstellen des Lenkers

Nur das Modell TX602 Abb 3. Der Lenkerwinkel lässt sich
mit den beiden Handrädern einstellen. Insgesamt sind drei
Positionen einstellbar. Für den Transport lässt sich der
Lenker nach vorn klappen. Achtung Achten Sie darauf, dass
die Bowdenzüge nicht eingeklemmt werden.

Einstellen des Rads bzw. des Tiefenanschlags

Abb 12. Während des Betriebs kann es erforderlich sein, die
Radgruppe anzuheben, da sie mit dem Tiefenanschlag
verbunden ist. Treten Sie dazu auf das Pedal rechts neben
den Stützrädern und stellen Sie die benötigte Position ein.
Insgesamt stehen drei Positionen zur Auswahl.

Mit dem Tiefenanschlag können Sie insgesamt drei
Arbeitstiefen einstellen. Je tiefer er in der Erde sitzt, desto
tiefer Graben sich die Messer ein und desto langsamer ist
der Vortrieb des Gerätes. Durch Einstellen der richtigen
Arbeitstiefe können Sie sich die Arbeit erheblich erleichtern.
Der Tiefenanschlag sollte immer optimal für die aktuellen
Bodenverhältnisse eingestellt sein. Die optimale Arbeitstiefe
können Sie durch Ausprobieren ermitteln.

Schmierung des Getriebes

Das Getriebe ist dauerhaft vom Hersteller geschmierte
worden, öffnen Sie niemals das Getriebegehause.

Starten und Stoppen des Motors

ACHTUNG: Vor dem Einschalten immer den Ölstand

kontrollieren!

Der Ölfüllstand muss zwischen der Mindest- und der
Höchstmarkierung auf dem Ölpeilstab liegen. Verwenden
Sie ausschließlich Öl des Typs SAE-30 und Benzin des Typs
„Super Bleifrei“ (95 Oktan). Der Benzintank darf auf keinen
Fall überfüllt werden.
Achtung: Befinden Sie sich nie in der gestrichelte Zone,
wenn Sie den Motor starten! Starten Sie immer den Motor
von der gepunktet Sicherheitszone aus. Siehe Abbildung 9

Start Siehe Abb 10

1. Stellen Sie den Gaszug auf Schnell.

2. Choke auf Schnell stellen.Um Choke zu öffnen. Hebel
ganz nach links schieben. Der Choke wird nicht benötigt,
wenn der Motor bereits warm ist.

3. Ziehen Sie am Starterseil, um den Motor zu starten.
Führen Sie anschließend immer das Starterseil manuell
zurück in den Motor.

4. Nach Starten des Motors, den Choke schließen und
Gashebel leicht drücken.

Stoppen

1. Stellen Sie den Gaszug auf Langsam und lassen Sie
den Motor 30 Sekunden laufen

2. Stellen Sie (im Leerlauf) den Gaszug auf “stop”.

Im Werkzeugkasten unter der Frontplatte lassen sich Dinge
aufbewahren. Abb. 8.

Im laufenden Betrieb kann der Lenker vibrieren.
Sie sollten daher alle zwei Stunden eine Pause
machen. Reinigung der Gartenfräse

Reinigung

Das Gerät sollte nach Gebrauch gereinigt werden. Spritzen
Sie Erde und Schmutz ab und entfernen Sie Grasreste von
der Welle. Die Rahmennummer darf nur mit einem feuchten
Lappen abgewischt werden, um vorzeitigen Abrieb zu
vermeiden. Zur Reinigung keinesfalls einen
Hochdruckreiniger verwenden!

Ölwechsel

Der erste Ölwechsel sollte nach fünf Betriebsstunden
erfolgen. Nach diesem ersten Ölwechsel reicht es, einmal
jährlich das Öl zu ersetzen.

1. Lassen Sie den Motor fünf Minuten laufen, damit

das Öl warm wird. Warmes Öl fließt besser,
wodurch der vollständige Ölwechsel erleichtert wird.

2. Schalten Sie den Motor nach 5 Minuten aus. Ziehen

Sie den Zündkerzenstecker und lösen Sie die
Ölablassschraube, um das Öl abzulassen. Stellen
Sie rechtzeitig einen Auffangbehälter für das Altöl
bereit. Der Behälter muss ausreichendes
Fassungsvermögen haben. ACHTUNG: Der Motor
darf maximal um 45 Grad nach hinten gekippt
werden.

3. Schrauben Sie die Ölablassschraube wieder ein und

füllen Sie neues Öl in den Motor. Ziehen Sie vorher
den Ölpeilstab heraus und achten Sie darauf, dass
Sie nicht zu viel Öl nachfüllen.

4. Setzen Sie den Zündkerzenstecker wieder ein.

12

Sie können auch einen Ölwechsel-Pumpensatz verwenden.

1. Saugen Sie das Altöl mit der Spritze durch die
Einfüllöffnung ab. Halten Sie den Schlauch in den Öl
sumpf. Entsorgen Sie das Altöl in den Behälter.

2. Füllen Sie frisches Öl des Typs SAE-30 in den
Motor.

3. Kontrollieren Sie den Ölstand mit einem Ölpeilstab.

Altöl ist umweltgerecht zu entsorgen.

Öl und Ölpumpensatz sind nicht im Lieferumfang

enthalten.

Luftfilter

Bitte inspizieren und reinigen Sie den Luftfilter regelmäßig.
Wenn der Filter nicht über einen längeren Zeitraum gereinigt
geworden ist, beeinfluss dies der Motorkraft und den Abgas

1. Reinigen Sie die Luftfilter, bevor es entfernt wird.

2. Vorsichtig die Abdeckung abziehen.

3. Entfernen und überprüfen Sie vorsichtig das Papier
Filter. Mit einer weichen Bürste Pinseln. Wenn das
Luftfilter sehr dreckig ist, muss es mit einem neuen
ersetzt werden. Achten Sie darauf, dass kein
Schmutz in den Ansaugtrakt des Motors kommt.

4. Reinigen Sie, mit Seifenwasser, das schwarze
Schaumstoff-Element auf der rechten Seite.

5. Klemmen Sie das Wasser aus dem Schaum­Element so dass es trocknen ist. Fügen Sie ein paar
Tropfen SAE-30 Öl auf das Filter. Klemmen Sie das
Element noch einmal um das überschüssige Öl
heraus zu Drücken. Montieren Sie das Element.

6. Prüfen Sie, ob alle Elemente wieder korrekt
angebracht und geschlossenem ist, wie in der
Abbildung gezeigt

Wartung der Zündkerze

• Ziehen Sie den Zündkerzenstecker

• Entfernen Sie Schmutz und Rückstände von der
Zündkerze mit einer Bürste.

• Lösen Sie die Zündkerze mit einem
Zündkerzenschlüssel.

• Kontrollieren Sie die Isolierung.

• Reinigen Sie die Zündkerze mit einer Stahlbürste.

• Messen Sie den Abstand zwischen den Elektroden.
Achten Sie dabei darauf, dass die Elektroden nicht
beschädigt werden. Der Abstand muss 0,7 bis 0,8
mm betragen.

• Setzen Sie die Zündkerze wieder ein. Eine
beschädigte Kerze muss ersetzt werden.

• Setzen Sie den Zündkerzenstecker wieder ein.

Aufbewahrung

• Wird das Gerät längere Zeit nicht benutzt, sind im
Interesse einer langen Lebensdauer die
nachstehenden Punkte zu beachten.

• Spritzen Sie Erde und Schmutz ab und entfernen
Sie Grasreste von der Welle. Die Rahmennummer
darf nur mit einem feuchten Lappen abgewischt
werden, um vorzeitigen Abrieb zu vermeiden.

• Zur Reinigung keinesfalls einen Hochdruckreiniger
verwenden!

• Wischen Sie das Gerät komplett mit einem feuchten
Tuch sauber. Wischen Sie mit einem in Öl
getauchten Lappen nach, um Rostansatz zu
vermeiden. Das Gerät muss an einem trockenen
und sauberen Ort gelagert werden.

Fehlersuche

Der Motor springt nicht an

1. Kraftstoffeinstellung kontrollieren.

2. Zündkerze prüfen.

3. Alter des Benzins im Tank kontrollieren.

4. Weitere Hinweise zur Fehlersuche sind der
separaten Motoranleitung zu entnehmen.

Der Motor läuft nicht gleichmäßig

1. Der Gashebel darf nicht auf Schnell stehen.

2. Alter des Benzins im Tank kontrollieren.

Die Messer drehen sich nicht

1. Messer kontrollieren: Haben sich Steine zwischen
die Messer geklemmt?

1. Ggf. sind diese durch Abnehmen der Messer zu
entfernen.

2. Zustand und Führung der Bowdenzüge
kontrollieren.

3. Zustand und Führung des Riemens kontrollieren.

4. Einstellung des Riemenspanners kontrollieren.

Die Messer halten nicht automatisch an

1. Motor ausschalten und Händler kontaktieren.

Allgemeine Vorsichtsmaßnahmen

1. Geräuschpegel von mehr als 85 dB(A) sind bei
längerer Dauer gesundheitsschädlich. Tragen Sie
bei der Arbeit mit dem Gerät immer einen
Gehörschutz.

2. Reduzieren Sie die Motordrehzahl so weit wie
möglich, um den Geräusch- und Schwingungspegel
zu senken.

3. Eine weitere Senkung des Geräuschpegels
erreichen Sie, wenn Sie das Gerät nur im Freien
betreiben.

4. Der Schwingungspegel lässt sich durch festes
Anfassen des Lenkers reduzieren.

5. Das Gerät ist relativ laut. Arbeiten Sie deshalb nur
tagsüber mit dem Gerät.

6. Tragen Sie eng anliegende Arbeitsbekleidung,
robuste Arbeitshandschuhe, einen Gehörschutz
sowie Schuhe mit trittsicheren Sohlen und
Stahlkappen.

7. Machen Sie alle 2 Stunden eine Pause.

8. Ein abgenutzter Riemen darf nur von einem
autorisierten Händler ersetzt gewartet werden.

13

FR - Sommaire "Traduction de la notice originale"

Consignes de sécurité ........................................................ 14

Instructions de montage ..................................................... 15

Vêtements .......................................................................... 15

Utilisation du motoculteur ................................................... 15

Périmètre de sécurité ......................................................... 16

Réglage de la poignée ....................................................... 16

Réglage de la roue / chevilles ............................................ 16

Entretien ............................................................................. 16

Démarrage et arrêt du moteur ............................................ 16

Nettoyage du motoculteur .................................................. 16

Vidange de l’huile ............................................................... 16

Filtre à air ........................................................................... 17

Entretien de la bougie ........................................................ 17

Rangement ......................................................................... 17

Dépannage ......................................................................... 17

Bruit, vibrations et précautions ........................................... 17

Caractéristiques techniques ............................................... 40

Accessoires ........................................................................ 44

Déclaration de conformité ................................................... 49

Nous vous félicitons pour l’achat de votre nouvelle
motoculteur. Veuillez lire attentivement ce manuel
d’instructions et notamment les avertissements de sécurité
signalés par ce symbole :

Pièces de rechange

Une liste des pièces de rechange de ce produit est

disponible sur notre site Web www.texas.dk Si vous

connaissez la référence de l’article, vous pourrez être servi

plus rapidement. Vous pouvez acheter vos pièces de

rechange auprès des distributeurs de notre réseau.

Consultez notre site pour trouver votre distributeur le plus

proche.

Consignes de sécurité

Préparation

Ne mettez pas les mains ou les pieds à proximité

ou au-dessous des pièces rotatives.

Lisez ce manuel attentivement. Assurez-vous d'être

familiarisé avec les différentes commandes, les
réglages et les poignées de l'équipement.

Assurez-vous que vous savez comment arrêter

l'unité et que vous êtes familiarisé avec l'arrêt
d'urgence.

Ne laissez jamais des enfants ou des personnes

non familiarisées avec ces instructions utiliser
l'équipement. Notez que les réglementations locales
peuvent limiter l'âge de l'utilisateur.

N'utilisez pas la machine si vous vous sentez mal,

êtes fatigué ou avez consommé de l'alcool ou des
drogues.

Inspectez toujours la machine avant de l'utiliser.

Vérifiez qu'aucune pièce n'est usée ou
endommagée.

Remplacez les éléments et boulons usés ou

endommagés en bloc pour préserver l'équilibre.

L'utilisateur de la machine est responsable de la

sécurité des autres personnes.

N'utilisez jamais la machine à proximité d'enfants

ou d'animaux.

L'utilisateur de la machine est responsable de tout

accident ou risque impliquant d'autres personnes et
leurs biens.

Inspectez minutieusement la zone où l'équipement

doit être utilisé. Retirez si nécessaire les corps
étrangers.

Ne faites jamais le plein d'essence à l'intérieur ou

lorsque le moteur tourne.



Les fuites d'essence sont extrêmement

inflammables, ne faites jamais le plein lorsque le
moteur est encore chaud.

Essuyez toute fuite d'essence avant de démarrer le

moteur. Risque d'incendie ou d'explosion !

Faites attention aux risques encourus lors des

travaux sur des terrains difficiles, comme un sol
extrêmement dur ou pierreux.

Il est indispensable de porter des bottes à semelles

antidérapantes et gaine en acier. Évitez de porter
des vêtements amples.

Utilisation

Démarrez toujours le moteur dans la zone de

sécurité.

Ne quittez pas la zone de sécurité lors de

l'utilisation de la machine. Si vous devez quitter la
zone de sécurité, coupez le moteur avant de quitter
la zone.

Après avoir heurté un corps étranger, arrêtez

immédiatement le moteur, retirez le capuchon de la
bougie et inspectez minutieusement la machine
pour détecter un éventuel dégât. Réparez le dégât
avant de continuer.

Si la machine commence à vibrer de manière

anormale, arrêtez le moteur et identifiez
immédiatement la cause. Les vibrations signalent
en général un dégât.

Mettez toujours les leviers au point mort, coupez le

moteur et retirez la bougie lorsque l'unité n'est pas
surveillée.

Coupez toujours le moteur et vérifiez que toutes les

parties mobiles sont complètement arrêtées avant
de réaliser une réparation, un réglage ou une
inspection.

Faites preuve d'une extrême prudence lors d'une

utilisation en pente.

N'utilisez jamais la machine à vive allure.
Ne dépassez pas la capacité de la machine en

essayant de travailler trop rapidement.

Ne transportez pas de passagers.
Faites preuve d'attention lorsque la machine est en

marche arrière.

Ne laissez jamais des passants se tenir devant

l'unité.

Dégagez toujours les lames lorsque la machine

n'est pas utilisée.

Utilisez uniquement la machine de jour ou dans des

zones entièrement éclairées.

Assurez une bonne stabilité et gardez toujours une

bonne prise sur les poignées. Marchez toujours, ne
courez jamais.

N'utilisez pas l'équipement pieds nus ou en portant

des sandales.

Faites preuve d'une extrême prudence lorsque vous

changez de sens sur les pentes.

Sur les fraises arrière, vérifiez que les lames sont

protégées par un écran de protection, seule la
partie des lames qui pénètre dans le sol doit être
libre.

N'essayez jamais d'effectuer des réglages lorsque

le moteur est en marche.

Faites preuve d'une extrême prudence en marche

arrière ou lorsque vous tirez la machine en arrière.

N'utilisez jamais le moteur à l'intérieur ou dans des

endroits mal ventilés. Les gaz d'échappement du
moteur contiennent du monoxyde de carbone. Le

14

non-respect peut entraîner des blessures graves
voire mortelles.

Utilisation sûre de l'essence

Soyez extrêmement prudent lorsque vous

manipulez de l'essence. L'essence est
extrêmement inflammable et ses émanations sont
explosives.

Une fuite d'essence sur le corps ou les vêtements

peut entraîner de graves blessures. Rincez votre
peau et changez de vêtements immédiatement !

Utilisez uniquement un récipient d'essence

approuvé. N'utilisez pas de bouteilles de boisson ou
d'autres récipients similaires !

Éteignez les cigarettes, cigares, pipes et autres

sources d'inflammation.

Ne faites jamais le plein de votre machine à

l'intérieur.

Laissez le moteur refroidir avant de faire le plein.
Ne remplissez jamais le réservoir de combustible à

plus de 2,5 cm sous l'orifice de remplissage, afin de
laisser suffisamment d'espace pour l'expansion du
combustible.

Après le plein, vérifiez que le bouchon est bien

serré.

N'utilisez jamais la fonction de verrouillage du

pistolet à essence lorsque vous faites le plein.

Ne fumez pas lorsque vous faites le plein.
Ne faites jamais le plein à l'intérieur d'un bâtiment

ou aux endroits où les émanations d'essence
pourraient entrer en contact avec une source
d'inflammation.

Conservez l'essence et le moteur à l'écart des

appareils, lampes témoin, barbecues, appareils
électriques, outils électriques, etc.

Si le réservoir de combustible doit être purgé, cette

opération doit avoir lieu à l'extérieur.

Entretien et rangement

Le moteur doit être coupé lors des travaux de

maintenance et de nettoyage, du changement
d'outils et du transport par d'autres moyens que son
propre déplacement.

Vérifiez régulièrement que tous les boulons et

écrous sont serrés. Resserrez-les si nécessaire.

Le moteur doit être complètement refroidi avant

d'être rangé à l'intérieur ou couvert.

Si la machine n'est pas utilisée pendant un certain

temps, veuillez consulter les consignes de ce
manuel.

Si nécessaire, les étiquettes de sécurité et de

consignes doivent être entretenues et remplacées.

Utilisez uniquement des pièces de rechange ou

accessoires d'origine. En cas d'utilisation d'autres
pièces ou accessoires, la responsabilité ne
s'applique plus.

Remplacez les pots d'échappement défectueux.

Divers

Les engrenages sont livrés graissés. Vérifiez

néanmoins qu'ils sont bien graissés avant chaque
utilisation.

Le moteur n'est pas livré avec le plein d'huile.
Les dispositifs de commande ajustés en usine,

comme le câble d'embrayage monté sur la poignée,
ne doivent pas être retirés ou mis à jour.

Ne purgez le réservoir de combustible qu'à

l'extérieur. L'essence est extrêmement inflammable
et ses émanations sont explosives.

Vérifiez que la machine est bien sécurisée lors de

son transport sur une plate-forme, etc.

Baissez les gaz pendant l'arrêt du moteur et fermez

le robinet de combustible.

Instructions de montage

S'il vous plaît suivez les étapes décrites dans la figure:
(le modèle peut différer de l'illustration ci)

1. Contenu de la boîte

A. Lames internes
B. Motoculteur et câbles et Roues de support
C. Lames externe
D. Protections latérales
E. Guidoline (TX602/612 seulement)
F. Patin de profondeur
G. Pare-chocs
H. Crochet de montage pour la direction

(TX602/612 seulement)
I. Abaisser le guidon x2 (TX601/611 seulement)
J. Guidoline (TX601/611 seulement)

2. Seul le modèle TX601 / TX611

Assemblez l’appareil à l’aide des boulons et des écrous
fournis.

Mettez le guidon en place à l’aide des boulons et du
volant fournis.

3. Seul le modèle TX602 / TX612

Montez la poignée dans le support (1-H) fixer avec roue
manuelle.NB: S'assurer que le boulon passe par le
printemps.

4. Montez le câbles d'embrayage comme indiqué dans

l'illustration

5. Montez les protections latérales à l'aide des boulons

fournis.Notez la protection latérale doit passer sous le
corps.

6. Fixer le pare-chocs à l'aide des boulons et des écrous

fournis.

7. Montez les lames à l'aide des boulons et des clavettes.

Remplissez le moteur avec de l'huile.

Voir la section changer l'huile pour plus de

détails.

Vêtements

Lorsque vous utilisez la machine, portez des vêtements
ajustés, de solides gants de travail, des protège-tympans et
des bottes antidérapantes avec coques en acier.

Utilisation du motoculteur

Assurez-vous que le motoculteur est positionné sur

une surface plane, avec les roues de support
abaissées avant de démarrer.

Enlevez tous les objets étrangers présents dans la

zone de travail avant d’utiliser le motoculteur. Les
pierres, le verre, les branches, etc. peuvent
endommager le motoculteur. Vérifiez également
que tous les boulons du motoculteur sont serrés

Démarrez le moteur conformément aux instructions

ci-après. Tenez-vous à l’écart des pièces mobiles
du motoculteur.

Pendant que le moteur tourne, ne tentez jamais de

déplacer le motoculteur de manière autre que celle
prévue pour son utilisation normale.

Le motoculteur est conçu pour cultiver les jardins potagers et
les plates-bandes de fleurs. Veillez à vous familiariser avec
les présentes instructions avant d’utiliser le motoculteur, et

15

notamment avec les procédures de démarrage et d’arrêt du
moteur.

Fig 10 : Le manche de commande doit d'abord être activé
pour pouvoir utiliser la poignée noire. Pencher le manche de
commande à droite ou à gauche, puis activer la poignée
noire pour faire avancer ou reculer le motoculteur.

Faire attention lors de la marche arrière. Il est important que
la zone ne présente aucun obstacle avant la marche arrière.
Ne jamais mettre le motoculteur en marche arrière contre un
mur, un arbre ou tout autre obstacle fixe.

Périmètre de sécurité

Lorsque vous utilisez la machine et lorsque le moteur est en
marche, veillez à ne pas quitter le périmètre de sécurité
indiqué en rouge ci-dessous fig 11. S’il s’avère nécessaire
de quitter ce périmètre (par exemple, pour la mise en place
d’un accessoire), veillez d’abord à couper le moteur.

Il est généralement nécessaire de passer le motoculteur
deux à trois fois dans différentes directions sur une même
portion de terrain. Ne retournez pas une terre très mouillée,
car des blocs de terre difficiles à désintégrer peuvent se
former.

Réglage de la poignée

Seul le modèle TX602 Fig 3. Vous pouvez ajuster l’angle de
la poignée. Servez-vous des deux molettes pour la régler
dans l’une des trois positions possibles.La poignée peut être
rabattue vers l’avant en cours de transport.Remarque !
Assurez-vous que les câbles ne sont pas coincés.

Réglage de la roue / chevilles

Fig 12 L’assemblage des roues étant raccordé au patin de
profondeur, il peut s’avérer nécessaire de le relever en cours
de marche.Enfoncez la pédale à droite des roues de support
pour régler l’assemblage des roues/le patin de profondeur
dans l’une des trois positions possibles.

Le patin de profondeur peut être réglé selon trois
profondeurs différentes. Plus le patin est enfoncé
profondément dans le sol, plus les lames travaillent en
profondeur et plus la machine avance lentement. Un réglage
correct de la profondeur permet donc de réduire
considérablement l’effort requis. Le patin doit toujours être
réglé selon les conditions du sol. Nous vous recommandons
de tester différentes profondeurs afin de déterminer celle qui
est la mieux adaptée.

Entretien

La boîte de vitesses est lubrifiée en permanence en usine !
Ne jamais ouvrir la boîte de vitesses !

Démarrage et arrêt du moteur

Important - Contrôlez toujours le niveau d’huile avant

d’utiliser le motoculteur.

Le niveau d’huile doit toujours être compris entre les
marques MIN et MAX sur la jauge. Utilisez toujours de l’huile
SAE-30. Utilisez uniquement de l’essence 95 octanes sans
plomb. Ne remplissez jamais le réservoir d’essence.

Avertissement : Rester en dehors de la zone hachurée lors
du démarrage du moteur ! Toujours démarrer le moteur
depuis la zone de sécurité en pointillés Voir figure 9

Commencer Voir fig 10

1. Réglez la commande d’accélération (papillon des
gaz) au maximum

2. Positionnez le papillon des gaz au maximum.
Déplacez le levier du papillon à fond vers la gauche.
Le papillon n’est pas nécessaire si le moteur est
chaud.

3. Tirez sur le cordon pour démarrer le moteur. Veillez
toujours à remettre le cordon de démarrage
manuellement en place dans le moteur.

4. Une fois le moteur en marche, réglez le papillon des
gaz au minimum (complètement à droite). Engagez
légèrement l’accélérateur.

Arrêt du moteur

1. Réglez la commande d’accélération sur la vitesse
basse et laissez le moteur tourner pendant 30
secondes environ.

2. Lorsque le moteur tourne au ralenti, réglez la
commande d’accélération sur l’arrêt complet.

Utilisez la boîte à outils située sous le protecteur avant pour
y ranger les outils et autres accessoires.Voir fig 8

Des vibrations peuvent se propager à travers
la poignée en cours d’utilisation. Dès lors,
nous vous recommandons de faire une pause
toutes les deux heures

Nettoyage du motoculteur

Le motoculteur doit être nettoyé après utilisation. Rincez la
terre et les saletés à l'aide de votre tuyau d'arrosage. Retirez
l'herbe, etc. de l'arbre de rotor. Le numéro de châssis doit
uniquement être nettoyé avec un chiffon humide, et ce pour
éviter toute usure inutile. N'utilisez pas de nettoyeur haute
pression.

Vidange de l’huile

La première fois, l’huile doit être vidangée après cinq heures
de marche. Ensuite, elle doit être remplacée une fois par an.

1. Laissez le moteur tourner pendant cinq minutes
pour chauffer l'huile. Cela permet à l’huile de
s’écouler plus facilement et garantit une vidange
complète.

2. Arrêtez le moteur après cinq minutes. Retirez le
protecteur de bougie. Pour vider l’huile, dévissez le
bouchon du carter. Veillez à vider l’huile dans un
récipient d’une contenance suffisante. Remarque !
Le moteur ne doit pas être incliné à plus de 45° vers
l’arrière. Revissez le bouchon du carter et versez de
l’huile neuve dans le moteur.

3. Pour ce faire, enlevez la jauge et versez la quantité
d’huile recommandée.

4. Remettez le protecteur de bougie en place.

Vous pouvez également utiliser un kit de pompage pour la
vidange d’huile

1. Aspirez l'huile par l'orifice de remplissage d'huile à
l'aide de la seringue. Utilisez le tuyau pour atteindre
le fond du carter.Transférez l'huile usagée dans le
conteneur.

2. Remplissez le moteur d’huile SAE-30.

3. Vérifiez le niveau d'huile à l'aide de la jauge.

Veillez au respect de l'environnement pour la mise au rebut
de l'huile usagée.

L’huile et le kit de pompage ne sont pas fournis.

16

Filtre à air

Inspecter et nettoyer régulièrement le filtre à air. Si le filtre
n'a pas été nettoyé depuis longtemps, cela a une influence
sur la prise de force du moteur et l'échappement.

1. Nettoyer la zone autour du filtre à air avant de le
retirer.

2. Retirer le carter avec précaution.

3. Retirer avec précaution le filtre en papier et
l'inspecter. Le brosser avec une brosse souple. S'il
est très sale, il doit être remplacé. S'assurer
qu'aucune impureté ne pénètre dans l'admission du
moteur.

4. Laver le coussin de mousse noir du côté droit dans
de l'eau savonneuse chaude.

5. Essorer le coussin en mousse et le laisser sécher.
Mettre quelques gouttes d'huile SAE-30 sur le filtre
pour l'humidifier légèrement. Presser avec
précaution pour faire sortir toute huile superficielle.
Remonter le coussin.

6. Vérifier que toutes les pièces sont montées
correctement et que le carter est fermé comme sur
l'image.

Entretien de la bougie

• Retirez le protecteur de bougie.

• Éliminez à l’aide d’une brosse toute la saleté et tous
les dépôts présents sur la bougie.

• Desserrez la bougie à l’aide d’une fiche.

• Vérifiez que l'isolation est intacte.

• Nettoyez la bougie à l'aide d'une brosse métallique.

• Mesurez l’écart de l'électrode. Prenez garde de ne
pas endommager l’électrode. L’écart doit compris
entre 0,7 et 0,8 mm.

• Remettez la bougie en place. En cas
d’endommagement, remplacez-la.

• Remettez le protecteur de bougie en place.

Rangement

• Si le motoculteur doit rester inutilisé pendant une
longue période, suivez les instructions ci-dessous
pour préserver sa durée de vie.

• Rincez le motoculteur à l'aide de votre tuyau
d'arrosage pour éliminer la terre et les saletés.
Retirez l'herbe, etc. de l'arbre de rotor. Le numéro
de châssis doit uniquement être nettoyé avec un
chiffon humide, et ce pour éviter toute usure inutile.
N'utilisez pas de nettoyeur haute pression.

• Nettoyez bien le motoculteur avec un chiffon
humide. Nettoyez les surfaces inférieures avec un
chiffon huilé pour empêcher la corrosion.

• Rangez toujours votre motoculteur dans un lieu sec
et propre.

Dépannage

Le moteur ne démarre pas

1. Assurez-vous que la commande d’alimentation est
correctement réglée.

2. Vérifiez la bougie.

3. Assurez-vous que le réservoir est rempli d’essence
fraîche.

4. Reportez-vous aux instructions séparées sur le
moteur pour tout autre dépannage.

Le moteur ne fonctionne pas normalement

1. Assurez-vous que la commande d’accélération n’est
pas réglée au maximum.

2. Assurez-vous que le réservoir est rempli d’essence
fraîche.

Les lames ne tournent pas

1. Assurez-vous que des pierres ne sont pas coincées
entre les lames.

2. Détachez les lames pour retirer les pierres.

3. Assurez-vous que les câbles sont en bon état de
marche et correctement montés.

4. Assurez-vous que la courroie est en bon état de
marche et correctement montée.

5. Assurez-vous que le tendeur de courroie est
correctement réglé.

Les lames ne s’arrêtent pas

1. Arrêtez le moteur et contactez le distributeur.

Bruit, vibrations et précautions

1. Toute exposition de longue durée à des niveaux de
bruit supérieurs à 85 dB(A) est nocive. Veillez
toujours à porter des protège-tympans lorsque vous
utilisez la machine.

2. Réduisez le régime du moteur pour réduire les
vibrations et le bruit.

3. Pour réduire davantage encore le niveau de bruit,
utilisez le motoculteur uniquement dans un endroit
ouvert.

4. Pour réduire les vibrations, maintenez fermement la
poignée.

5. Pour éviter de déranger d’autres personnes, utilisez
uniquement le motoculteur pendant la journée.

6. Portez des vêtements ajustés, de solides gants de
travail, des protège-tympans et des bottes
antidérapantes avec coques en acier.

7. Faites une pause de 30 min toutes les deux heures
de travail.

8. Une ceinture portée doit être remplacé / réparé par
un revendeur agréé

17

PL - Spis treści - "Tłumaczeniem instrukcji oryginalnej"

Środki ostrożności .............................................................. 18

Montaż urządzeń ................................................................ 19

Ubranie robocze ................................................................. 19

Praca z glebogryzarką ........................................................ 19

Strefa bezpieczeństwa ....................................................... 20

Regulacja ustawienia kierownicy ........................................ 20

Ustawianie zespołu kół / regulatora głębokości uprawy ..... 20

Smarownie przekładni ........................................................ 20

Uruchamianie i zatrzymywanie silnika ................................ 20

Czyszczenie glebogryzarki ................................................. 20

Wymiana oleju .................................................................... 20

Utrzymanie filtra powietrza ................................................. 21

Utrzymanie świecy zapłonowej ........................................... 21

Przechowywanie ................................................................ 21

Wykrywanie i usuwanie usterek ......................................... 21

Hałas, wibracje i środki zapobiegawcze ............................. 21

Dane techniczne ................................................................. 41

Akcesoria ............................................................................ 44

Deklaracja zgodności CE ................................................... 49

Gratulujemy zakupu urządzenia glebogryzark. Bardzo ważne
jest, aby przed przystąpieniem do pracy zapoznać się z
treścią niniejszego podręcznika. Szczególną uwagę należy
zwrócić na zalecenia dotyczące bezpieczeństwa, które są
oznaczone następującym symbolem:

Części zamienne

Wykaz części zamiennych dla tego produktu można znaleźć

na naszej stronie internetowej www.texas.dk Będziemy

mogli obsłużyć Cię szybciej, jeśli będziemy znali numer

pozycji.Części zamienne można zakupić w sieci naszych

dilerów.Prosimy odwiedzić naszą stronę internetową, aby

odnaleźć najbliższego dilera.

Środki ostrożności

Przygotowanie

Nie zbliżać rąk i stóp w pobliże obracających się

części.

Dokładnie przeczytać instrukcje. Zapoznać się ze

sposobem sterowania, ustawieniami i uchwytami
urządzenia.

Zapoznać się ze sposobem zatrzymywania

urządzenia i zatrzymywaniem w nagłych
przypadkach.

Nie pozwalać dzieciom i osobom niezaznajomionym

z tymi instrukcjami na używanie urządzenia.
Uwaga: lokalne przepisy mogą ograniczać wiek
operatora urządzenia.

Nie obsługiwać urządzenia w razie złego

samopoczucia, zmęczenia, po spożyciu alkoholu
lub leków.

Zawsze przed użyciem sprawdzić urządzenie.

Upewnić się, że nie ma zużytych lub uszkodzonych
części.

Wymieniać zużyte lub uszkodzone elementy i śruby

w zestawach tak, aby zachować wyważenie.

Operator urządzenia jest odpowiedzialny za

bezpieczeństwo osób postronnych.

Nigdy nie używać urządzenia w pobliżu dzieci lub

zwierząt.

Operator urządzenia jest odpowiedzialny za

wypadki lub zagrożenia innych osób i ich własności.

Dokładnie sprawdzić obszar, na którym ma być

używane urządzenie, jeśli to konieczne, usunąć
obce przedmioty.

Nie napełniać paliwem w pomieszczeniu lub, gdy

silnik pracuje.



Rozlana benzyna jest bardzo łatwo palna, nigdy nie

napełniać zbiornika, gdy silnik jest gorący.

Przed uruchomieniem silnika wytrzeć rozlaną

benzynę. Może dojść do pożaru lub eksplozji!

Uważać na zagrożenia podczas pracy na trudnym

gruncie: bardzo kamienistym lub twardym.

Wymagane jest użycie butów z antypoślizgowymi

podeszwami i stalowymi okuciami. Nie nosić luźnej
odzieży.

Obsługa

Silnik zawsze uruchamiać w bezpiecznej strefie.
Podczas obsługi urządzenia nie opuszczać

bezpiecznej strefy; jeśli to konieczne, najpierw
wyłączyć silnik.

Po uderzeniu obcego obiektu natychmiast

zatrzymać silnik, zdjąć zakrętkę świecy zapłonowej i
sprawdzić urządzenie. Naprawić uszkodzenia przed
kontynuowaniem pracy.

Jeśli urządzenie zacznie wibrować nieprawidłowo,

zatrzymać silnik i poszukać przyczyny. Wibracje
zazwyczaj świadczą o uszkodzeniu.

gdy urządzenie jest pozostawiane bez nadzoru

należy zawsze rozłączyć dźwignie, wyłączyć silnik i
wyjąć świecę zapłonową.

Przed przystąpieniem do napraw, regulacji lub

kontroli zawsze wyłączać silnik i upewnić się, że
wszystkie ruchome części całkowicie się
zatrzymały.

Zachować najwyższą ostrożność podczas pracy na

zboczach.

Nigdy nie pracować w szybkim tempie.
Nie przeciążać urządzenia, pracując w zbyt szybkim

tempie.

Nie przewozić osób.
Uważać, gdy urządzenie pracuje na biegu

wstecznym.

Nie pozwalać osobom postronnym stawać przed

urządzeniem.

Zawsze odłączać ostrza, jeśli nie są używane.
Pracować tylko w dzień lub przy dobrym

oświetleniu.

Zachowywać stabilność i mocno trzymać uchwyty.

Chodzić, nigdy nie biegać.

Nie obsługiwać urządzenia na bosaka lub w

sandałach.

Zachować najwyższą ostrożność podczas zmiany

kierunku na zboczach.

Przy glebogryzarkach tylnich upewnić się, że ostrza

są zabezpieczone przez osłonę bezpieczeństwa;
tylko część ostrza pracująca w blebie musi być
wolna.

Nigdy nie wykonywać żadnych regulacji, gdy silnik

pracuje.

Zachować szczególną uwagę podczas zmiany

kierunku lub cofania urządzenia.

Nigdy nie uruchamiać silnika w pomieszczeniu

zamkniętym lub w miejscu o słabej wentylacji.
Spaliny zawierają tlenek węgla. Niezastosowanie
się do tej instrukcji może doprowadzić do trwałego
kalectwa lub śmierci.

Bezpieczeństwo benzyny

Podczas obchodzenia się z benzyną zachować

ostrożność. Benzyna jest bardzo łatwo palna, a jej
opary są wybuchowe.

18

W razie rozlania benzyny na siebie lub na ubranie

może dojść do poważnych obrażeń. Natychmiast
się umyć i zmienić ubranie!

Używać tylko atestowanego zbiornika na benzynę.

Nie używać butelek z napojów lub podobnych!

Zgasić papierosy, cygara, fajki i inne źródła

zapłonu.

Nigdy nie tankować urządzenia wewnątrz

pomieszczeń.

Przed ponownym zatankowaniem poczekać, aż

silnik ostygnie.

Nigdy nie napełniać zbiornika powyżej poziomu 2,5

cm poniżej wlewu, musi tam pozostać przestrzeń na
rozszerzanie się paliwa.

Po ponownym zatankowaniu mocno dokręcić

zakrętkę.

Nigdy nie stosować blokady na pistolecie podczas

tankowania.

Nie palić podczas tankowania.
Nigdy nie tankować w budynku lub w miejscu, gdzie

opary benzyny mogą zetknąć się ze źródłem
zapłonu.

Benzynę i silnik trzymać z dala od urządzenia,

lamp, grillów, urządzeń elektrycznych,
elektronarzędzi itd.

Jeśli paliwo ma być spuszczone ze zbiornika,

należy wykonać to na świeżym powietrzu.

Konserwacja i przechowywanie

Silnik należy zatrzymać przed przeprowadzaniem

czyszczenia, zmianą narzędzi, transportem
urządzenia.

Regularnie sprawdzać dokręcenie wszystkich śrub i

nakrętek. Dokręcić, jeśli to konieczne.

Przed przechowywaniem urządzenia lub jego

nakryciem silnik musi być zimny.

Jeśli urządzenie nie jest używane przez dłuższy

czas, prosimy zapoznać się z tym podręcznikiem .

Wszystkie etykiety należy utrzymywać w dobrym

stanie i w razie konieczności wymieniać.

Używać tylko oryginalnych części zamiennych lub

akcesoriów. W przypadku użycia nieoryginalnych
części lub akcesoriów wygasa wszelka
odpowiedzialność.

Wymieniać zepsute tłumiki.

Inne

Wszystkie mechanizmy są wstępnie nasmarowane.

Jednak przed każdym użyciem upewnić się, że są
wystarczająco nasmarowane.

Silnik nie jest napełniony olejem.
Przyrządy sterujące zamocowane fabrycznie, jak

linka sprzęgła na uchwycie, nie mogą być usuwane
lub odsłaniane.

Paliwo można spuszczać ze zbiornika tylko na

zewnątrz pomieszczeń. Benzyna jest bardzo łatwo
palna, a jej opary są wybuchowe.

Upewnić się, że podczas transportu urządzenie jest

dobrze przymocowane.

Zmniejszyć prędkość podczas wyłączania silnika i

zamknąć zawór paliwa.

Montaż urządzeń

Proszę wykonać kroki przedstawione na rysunku:

(W rzeczywistości urządzenie może się nieznacznie różnić).

1. Zawartość opakowania

A. Ostrza wewnętrzne
B. Maszyna z okablowaniem oraz kółkami

wsporczymi
C. Ostrza zewnętrzne
D. Osłony boczne
E. Uchwyt (tylko TX602 / TX612)
F. Płoza głębokości
G. Zderzak
H. Wspornik mocujący dla uchwytu

(tylko TX602 / TX612)
I. Uchwyt dolny x2 (tylko TX601 / TX611)
J. Uchwyt (tylko TX601 / TX611)

2. Tylko dla modelu TX601 / TX611

Zamocuj dolną sekcję uchwytu. Należy użyć
dostarczone elementy mocujące oraz śruby.

Zamocuj uchwyt. Należy użyć dostarczonego zestawu
montażowego, tak jak to przedstawiono na ilustracji.

3. Tylko dla modelu TX 602 / TX612

Założyć uchwyt do wspornika (1-H) dokręcić przy
pomocy pokrętła.

Uwaga: Należy upewnić się, czy śruba przeszła przez
sprężynę.

4. Zamocować dźwignię sprzęgła, tak jak to przedstawiono

na ilustracji.

5. Zamocować osłony boczne przy pomocy dołączonych

śrub oraz nakrętek. Należy pamiętać że osłona boczna
musi znajdować się pod korpusem.

6. Zamocować zderzak przy pomocy dołączonych śrub

oraz nakrętek.

7. Zamocować ostrza przy pomocy klinów oraz przetyczek.

Napełnić silnik olejem.

Więcej szczegółów patrz rozdział dotyczący wymiany

oleju.

Ubranie robocze

Podczas używania maszyny należy nosić dopasowane
ubrania robocze, mocne rękawice robocze, ochraniacze na
uszy i nieślizgające się buty ze stalowymi wzmocnieniami na
czubkach.

Praca z glebogryzarką

Przed uruchomieniem ustawić maszynę na równej

powierzchni z opuszczonymi kołami
podpierającymi.

Przed użyciem maszyny usunąć wszystkie

zawadzające obiekty z pola pracy. Kamienie, szkło,
gałęzie i tym podobne rzeczy mogą zniszczyć
kultywator. Sprawdzić również, czy wszystkie śruby
w glebogryzarce są odpowiednio dokręcone.

Uruchomić silnik zgodnie z instrukcjami podanymi

dalej. Odsunąć się od poruszających się części
maszyny

Gdy silnik pracuje, nie należy podejmować prób

przesunięcia maszyny w inny sposób, niż zgodny z
jej normalnym zastosowaniem.

19

Glebogryzarka została zaprojektowana do kultywacji
ogrodów warzywnych oraz kwietników.
Przed rozpoczęciem pracy z opisywaną tu maszyną należy
zapoznać się z niniejszą instrukcją, w szczególności z
procedurami uruchamiania i zatrzymywania silnika.

Rys.10A: Aby używać uchwyt czarny, drążek sterowy musi
być wcześniej aktywowany. Przez przesunięcie drążka
sterowego w prawo lub lewo a następuje aktywowanie
uchwytu czarnego, maszyna będzie poruszała się do przodu
lub do tyłu.

Należ zachować uwagę podczas zawracania. Przed
rozpoczęciem zawracania ważne jest aby obszar był wolny
od jakichkolwiek przeszkód. Nigdy nie wolno zawracać
maszyną w pobliżu ściany, drzewa lub innej stałej
przeszkody.

Strefa bezpieczeństwa

Gdy maszyna jest użytkowana i pracuje silnik, nie należy
opuszczać, oznaczonej na czerwono rys 11, strefy
bezpieczeństwa. Gdy trzeba opuścić strefę bezpieczeństwa,
na przykład po to, żeby dołączyć jakiś element wyposażenie
dodatkowego, najpierw należy zatrzymać silnik.

Zwykle konieczne jest przejechanie jednego kawałka ziemi
glebogryzarką 2-3 razy w różnych kierunkach. Nie należy
uprawiać bardzo mokrej gleby, gdyż powoduje to
powstawanie gród, które są trudne do rozbicia.

Regulacja ustawienia kierownicy

TX 602 tylko Rys. 3. Kąt ustawienia kierownicy można
regulować. Do ustawienia kierownicy w jednym z 3
możliwych położeń służą dwa pokrętła po bokach.Na czas
transportu kierownicę można złożyć do przodu.Uwaga:
Sprawdzać, czy nie zostały przytrzaśnięte linki.

Ustawianie zespołu kół / regulatora głębokości uprawy

Rys. 12. Podczas pracy może być konieczne podniesienie
zespołu kół, jako że jest on połączony z regulatorem
głębokości uprawy.Nacisnąć pedał znajdujący sie po prawej
stronie od kół podpierających i ustawić zespół kół/regulator
głębokości w jednym z 3 dostępnych położeń.

Regulator głębokości uprawy może być ustawiony na 3
różne głębokości. Im głębiej narzędzie wchodzi w glebę, tym
głębiej pracują ostrza, i tym wolniej maszyna posuwa się do
przodu. Ustawienie prawidłowej głębokości uprawy znacząco
zmniejsza wymagany wysiłek. Regulator głębokości
powinien być zawsze ustawiony odpowiednio do warunków
glebowych. Zalecamy wypróbowanie kilku głę
sprawdzić, która jest najlepsza.

Smarownie przekładni

Przekładnia nasmarowana jest na stałe fabrycznie, nigdy nie
wolno jej otwierać.

Uruchamianie i zatrzymywanie silnika

PAMIĘTAJ: Przed użyciem maszyny zawsze trzeba

sprawdzać poziom oleju w silniku.

Poziom oleju musi zawsze znajdować się pomiędzy znakiem
min. a maks. na wskaźniku prętowym. Stosować tylko olej
SAE-30. Stosować tylko bezołowiową benzynę 95-oktanową.
Nigdy nie przepełniać zbiornika benzyny.

bokości, aby

Ostrzeżenie: Podczas uruchamiania silnika należy stać poza
zakreskowaną strefą! Silnik należy uruchamiać zawsze ze
strefy zaznaczonej kropkami patrz Rys. 9

Start Rys.10A

1. Ustaw sterownik przepustnicy na kierownicy na
maks.

2. Ustaw zasysacz (ssanie) na maks. Przesuń
dźwignię ssania całkowicie w lewo.Ssanie nie jest
potrzebne, gdy silnik jest gorący.

3. Pociągnij za sznurek rozruchowy, aby uruchomić
silnik. Sznurek rozruchowy należy później
wprowadzić z powrotem do silnika podtrzymując go
ręką.

4. Kiedy silnik jest uruchomiony, zamknij ssanie.
Wystarczy otworzyć przepustnicę.

Zatrzymanie silnika

1. Ustaw sterownik przepustnicy na “low” (niskie obr.) i
pozwól silnikowi pracować przez około 30 sekund.

2. Gdy silnik pracuje na biegu jałowym, ustaw
sterownik przepustnicy na znak stop.

Do przechowywania narzędzi itp. używaj skrzynki
narzędziowej pod płytą czołową. Rysunek 8

Podczas pracy na kierownicę mogą przenosić się
wibracje. Dlatego zalecamy przerwy w pracy co 2
godziny.

Czyszczenie glebogryzarki

Po użyciu glebogryzarkę należy wyczyścić. Do zmycia ziemi
i brudu można użyć węża ogrodowego. Usunąć wszelką
trawę, itd. z wału wirnika. Tabliczkę znamionową powinno się
czyścić wilgotną szmatką, aby uniknąć niepotrzebnych
zniszczeń. Unikać stosowania do czyszczenia aparatów
myjących o wysokim ciśnieniu wody.

Wymiana oleju

Pierwszy raz należy wymienić olej po 5 godzinach pracy, a
następnie corocznie.

1. Włącz silnik na 5 minut, aby rozgrzać olej. Umożliwi
to bardziej swobodny wypływ oleju i sprawi, że
wymiana oleju będzie pełniejsza.

2. Po 5 minutach zatrzymaj silnik. Zdejmij nasadkę
świecy zapłonowej. Spuść olej wykręcając korek
miski olejowej. Olej należy spuścić do pojemnika o
wystarczającej objętości. Uwaga: Silnik nie może
być przechylany do tyłu o więcej niż 45 stopni.

3. Wkręć na powrót korek miski olejowej i napełnij
silnik nowym olejem. Można to zrobić po wyjęciu
prętowego wskaźnika poziomu oleju, wlewając
zalecaną ilość oleju.

4. Załóż na powrót nasadkę świecy zapłonowej.

Alternatywnie można użyć zasysającego zestawu do
wymiany oleju.

1. Przy użyciu strzykawki odciągnij olej przez otwór
wlewu oleju. Aby dostać się do miski olejowej, użyj
węża.

2. Przelej zużyty olej do pojemnika.

3. Napełnij silnik nowym olejem SAE-30.Sprawdź
poziom oleju za pomocą wskaźnika prętowego.

Pamiętaj o prawidłowym, zgodnym z przepisami o ochronie

środowiska, usuwaniu oleju przepracowanego.

Olej i zestaw do zasysania oleju nie wchodzą w zakres

dostawy!

20

Utrzymanie filtra powietrza

Filtr powietrza należy regularnie kontrolować i czyścić.
Zaniechanie tego może negatywnie wpłynąć na osiągi silnika
i doprowadzić do jego uszkodzenia.

1. Przed wyjęciem filtra powietrza oczyść jego
otoczenie.

2. Wciśnij dwa zaczepy przytrzymujące pokrywę i
odciągnij ją ostrożnie. Wyjmij ostrożnie papierowy
wkład filtra i sprawdź jego stan. Wyczyść filtr
miękką szczoteczką. Jeśli filtr jest bardzo
zanieczyszczony, należy go wymienić. Zadbaj o to,
żeby brud nie dostawał się do wlotu powietrza.

3. Przemyj element z czarnej pianki po prawej stronie
w ciepłej wodzie z mydłem.

4. Wyciśnij resztkę wody z elementu piankowego i
poczekaj, aż wyschnie.Wprowadź kilka kropli oleju
SAE-30 na ten element filtra i rozsmaruj go
równomiernie na powierzchni. Delikatnie wyciśnij
nadmiar oleju.

5. Włóż z powrotem element piankowy. Upewnij się,

ż

e wszystkie części są prawidłowo włożone i

zamknięte, jak to widać na ilustracji dalej.

Utrzymanie świecy zapłonowej

• Zdejmij nasadkę świecy zapłonowej.

• Usuń ze świecy zapłonowej wszelkie osady za
pomocą szczotki.

• Wykręć świecę zapłonową za pomocą klucza do
świec.

• Sprawdź, czy izolacja jest w nienagannym stanie.

• Oczyść świecę zapłonową za pomocą drucianej
szczotki.

• Zmierz odstęp międzyelektrodowy. Uważaj, aby nie
uszkodzić elektrody. Szczelina powinna mieć: 0,7 ­0,8 mm.

• Wkręć na powrót świecę zapłonową. Jeśli jest
uszkodzona, wymień ją na nową.

• Załóż na powrót nasadkę świecy zapłonowej.

Przechowywanie

• Jeśli maszyna ma być magazynowana i
nieużywana przez dłuższy okres, należy
zastosować się do poniższych zaleceń. Zapewni to
dłuższy okres użytkowania maszyny.

• Do zmycia ziemi i brudu, użyć węża ogrodowego.
Usunąć wszelką trawę, itd. z wału wirnika.
Tabliczkę znamionową powinno się czyścić
wilgotną szmatką, aby uniknąć niepotrzebnych
zniszczeń. Unikać stosowania do czyszczenia
aparatów myjących o wysokim ciśnieniu wody.

• Przetrzeć glebogryzarkę za pomocą wilgotnej
szmatki, aby cała jej powierzchnia była czysta.
Natrzeć glebogryzarkę naoliwioną szmatką, aby
zapobiec powstawaniu rdzy.

• Maszynę należ
pomieszczeniu.

Wykrywanie i usuwanie usterek

Silnik nie daje się uruchomić

1. Sprawdź, czy sterownik przepustnicy jest
prawidłowo ustawiony.

2. Skontroluj stan świecy zapłonowej.

3. Sprawdź, czy w zbiorniku jest świeża benzyna.

4. Dalsze wskazówki - patrz oddzielna instrukcja
obsługi silnika.

y przechowywać w suchym, czystym

Silnik nie pracuje równomiernie

1. Upewnij się, że sterownik przepustnicy nie jest
ustawiony na maks.

2. Sprawdź, czy w zbiorniku jest świeża benzyna.

Ostrza nie chcą się obracać

1. Sprawdź, czy pomiędzy ostrzami nie utkwiły
kamienie.

2. Usuń wszelkie kamienie, demontując zespoły noży.

3. Sprawdź, czy linki są w dobrym stanie i czy są
prawidłowo zamocowane.

4. Sprawdź, czy pasek jest w dobrym stanie i czy jest
prawidłowo zamocowany.

5. Sprawdź, czy napinacz paska jest prawidłowo
ustawiony.

Zespoły ostrzy nie zatrzymują się

1. Zatrzymaj silnik i skontaktuj się

Hałas, wibracje i środki zapobiegawcze

1. Długotrwała ekspozycja na hałas powyżej 85 dB(A)
jest szkodliwa. Używając tej maszyny, zawsze noś
ochraniacze na uszy.

2. Zmniejsz prędkość obrotową silnika, aby
zmniejszyć poziom wibracji i hałasu.

3. Aby dalej zmniejszyć poziom hałasu, używaj
maszyny tylko w odkrytym terenie.

4. Wibracje można dodatkowo zmniejszyć trzymając
mocno kierownicę.

5. Aby nie przeszkadzać innym, maszyna powinna być
używana tylko w ciągu dnia.

6. Zawsze zakładaj dopasowane ubrania robocze,
mocne rękawice robocze, ochraniacze na uszy i
nieślizgające się buty ze stalowymi wzmocnieniami
na czubkach.

7. Po każdych 2 godzinach pracy rób 30-minutowe
przerwy.

8. Noszony pas należy wymienić / serwisowane przez
autoryzowanego dealera.

ze swoim dilerem.

21

RO - Cuprins - „Traducere a Instrucţiuni originale“

Precauţii de siguranţă ......................................................... 22

Asamblarea ........................................................................ 23

Îmbrăcămintea .................................................................... 23

Utilizarea cultivatorului ....................................................... 23

Zona de lucru ..................................................................... 24

Ajustarea mânerului ........................................................... 24

Ajustarea roţii/sabotului de adâncime ................................. 24

Lubrifierea transmisiei ........................................................ 24

Pornirea şi oprirea motorului .............................................. 24

Curăţarea cultivatorului....................................................... 24

Schimbarea uleiului ............................................................ 24

Întreţinerea filtrului de aer ................................................... 24

Întreţinerea bujiei ................................................................ 25

Depozitarea ........................................................................ 25

Remedierea defecţiunilor .................................................... 25

Zgomot, vibraţii şi măsuri de precauţie ............................... 25

Specificaţii .......................................................................... 41

CE-Declarație de conformitate ........................................... 49

Sperăm că veţi bucura utilizând noul cultivator.Vă rugăm să
acordaţi o atenţie specială precauţiilor de siguranţă, care
sunt indicate de acest simbol:

Piese de schimb

Schiţele cu piese de schimb pentru produsul respectiv se pot

găsi pe pagina noastră web www.texas.dk În cazul în care

găsiţi codurile de piese singur, acest lucru va facilita un

serviciu mai rapid.

Pentru achiziţionarea pieselor de schimb, vă rugăm să vă

contactaţi dealerul.Veţi găsi o listă a dealerilor pe pagina

web Texas.

Precauţii de siguranţă

Setarea

Nu introduceţi mâinile sau picioarele în apropierea

sau sub piesele rotative.

Citiţi acest manual cu atenţie. Asiguraţi-vă că v-aţi

familiarizat cu diferitele comenzi, setări şi mânere
ale echipamentului.

Trebuie să ştiţi cum să opriţi unitatea şi să vă

asiguraţi că sunteţi familiar cu oprirea de urgenţă.

Nu permiteţi niciodată copiilor sau persoanelor

nefamiliarizate cu aceste instrucţiuni să utilizeze
maşina. Aveţi în vedere că reglementările locale pot
restricţiona vârsta operatorului.

Dacă nu vă simţiţi bine, sunteţi obosit sau aţi

consumat alcool sau droguri, nu operaţi maşina.

Inspectaţi întotdeauna maşina înainte de utilizare.

Asiguraţi-vă că nu există piese uzate sau
deteriorate.

Înlocuiţi elementele şi şuruburile uzate sau

deteriorate în seturi pentru a păstra echilibrul.

Operatorul maşinii este responsabil de siguranţa

persoanelor.

Nu utilizaţi niciodată maşina în apropierea copiilor

sau animalelor.

Operatorul maşinii este considerat responsabil

pentru orice accidente sau pericole cauzate altor
persoane şi proprietăţii acestora.

Inspectaţi zona în detaliu, acolo unde echipamentul

trebuie utilizat, dacă este necesar, îndepărtaţi orice
obiecte străine.

Nu reumpleţi cu benzină în spaţiu închis sau în timp

ce motorul funcţionează.

Benzina vărsată este extrem de inflamabilă, nu

reumpleţi niciodată în timp ce motorul este încă



fierbinte.

Ştergeţi orice cantitate de benzină vărsată înainte

de pornirea motorului. Acesta poate cauza un
incendiu sau o explozie!

Fiţi conştient de pericole, în timp ce lucraţi pe sol

dificil, extrem de stâncos sau dur.

Este necesară încălţăminte cu tălpi anti-derapante

cu înveliş din oţel. Evitaţi hainele largi.

Operarea

Porniţi motorul întotdeauna din zona de siguranţă.
Nu părăsiţi zona de siguranţă în timpul operării

maşinii, dacă este necesar să părăsiţi zona de
siguranţă, opriţi motorul înainte de părăsirea zonei.

După lovirea unui obiect străin, opriţi motorul

imediat, îndepărtaţi capacul bujiei şi examinaţi
maşina în detaliu dacă prezintă deteriorări. Reparaţi
deteriorările înainte de a continua.

Dacă maşina începe să vibreze anormal, opriţi

motorul şi verificaţi imediat cauza. Vibraţiile
reprezintă, în general, o avertizare de deteriorare.

Dezactivaţi întotdeauna manetele, opriţi motorul şi

îndepărtaţi bujia, dacă unitatea este lăsată
nesupravegheată.

Opriţi întotdeauna motorul şi asiguraţi-vă că toate

piesele mobile s-au oprit complet înainte de a face
orice lucrări de reparaţie, reglare sau inspecţie.

Fiţi extrem de atent la operarea în pante.
Nu operaţi niciodată maşina rapid.
Nu suprasolicitaţi capacitatea maşinii, încercând să

lucraţi la o viteză prea rapidă.

Nu transportaţi pasageri.
Fiţi atent când maşina se deplasează în marşarier.
Nu permiteţi persoanelor să staţioneze în faţa

unităţii.

Dezactivaţi întotdeauna cuţitele dacă nu se

utilizează.

Operaţi maşina numai la lumina zilei sau în zone

iluminate complet.

Asiguraţi un suport stabil pentru picioare şi ţineţi

mânerele în mod ferm. Mergeţi, nu alergaţi.

Nu operaţi echipamentul, dacă sunteţi desculţ sau

purtaţi sandale.

Fiţi extrem de atent când schimbaţi direcţia în

pante.

La motocultoare cu cuţite montate în spate,

asiguraţi-vă că, cuţitele sunt protejate de scutul de
siguranţă, numai partea cuţitelor care funcţionează
în sol trebuie să fie liberă.

Nu încercaţi niciodată să faceţi ajustări în timp ce

motorul funcţionează.

Fiţi extrem de precaut când schimbaţi direcţia sau

trageţi maşina spre spate

Nu operaţi niciodată motorul în spaţiu închis sau în

zone cu ventilaţie scăzută. Evacuarea de la motor
conţine monoxid de carbon. Dacă nu se respectă
acest fapt, poate rezulta rănirea permanentă sau
moartea.

Siguranţa privind benzina

Fiţi extrem de atent la manipularea benzinei.

Benzina este extrem de inflamabilă şi emanaţiile
rezultate sunt explozive.

Poate apărea rănirea personală gravă, când vărsaţi

benzina pe dumneavoastră sau pe haine. Clătiţi-vă
pielea şi schimbaţi-vă hainele imediat!

Utilizaţi numai un recipient de benzină aprobat. Nu

utilizaţi o sticlă de băutură răcoritoare sau
asemănătoare!

22

Stingeţi toate ţigările, ţigaretele, pipele şi alte surse

de aprindere.

Nu reumpleţi maşina în spaţiu închis.
Lăsaţi motorul să se răcească înainte de reumplere
Nu umpleţi rezervorul de combustibil la mai mult de

2,5 cm sub partea inferioară a dispozitivului de
umplere pentru a asigura spaţiu de expansiune a
combustibilului.

După reumplere, capacul trebuie să fie strâns în

mod sigur.

Nu utilizaţi niciodată funcţia de blocare de pe

pistolul pompei de benzină în timpul reumplerii.

Nu fumaţi în timpul reumplerii.
Nu reumpleţi în interiorul unei clădiri sau acolo unde

emanaţiile de benzină pot intra în contact cu o
sursă de aprindere.

Păstraţi benzina şi motorul la distanţă de aparate,

indicatoare de benzină, grătare, aparate electrice,
scule electrice, etc.

Dacă rezervorul de benzină trebuie evacuat, acest

lucru trebuie efectuat în aer liber.

Întreţinerea şi depozitarea

Motorul trebuie oprit în timpul executării operaţiilor

de întreţinere şi curăţare, în timpul schimbării
sculelor şi în timpul transportării prin alte mijloace în
afară de propria putere.

Verificaţi în mod regulat că toate şuruburile şi

piuliţele sunt strânse. Restrângeţi dacă este
necesar.

Motorul trebuie să fie răcit complet înainte de

depozitarea în spaţiu închis sau înainte de a fi
acoperit.

Dacă maşina este neutilizată o anumită perioadă de

timp, vă rugăm să consultaţi instrucţiunile din acest
manual.

Întreţineţi sau înlocuiţi etichetele de siguranţă şi cu

instrucţiuni, dacă este necesar.

Utilizaţi numai piese de schimb şi accesorii

originale. Dacă nu se utilizează piese sau accesorii
originale, răspunderea nu se mai aplică.

Înlocuiţi amortizoarele defecte.

Diverse

Cutia de viteze se livrează pre-gresată. Totuşi,

asiguraţi-vă întotdeauna că este bine gresată
înainte de fiecare utilizare.

Motorul nu este pre-umplut cu ulei.
Dispozitivele de control montate din fabrică, precum

cablul de ambreiaj montat pe mâner, nu trebuie
îndepărtat sau expus.

Goliţi rezervorul de combustibil numai în aer liber.

Benzina este extrem de inflamabilă şi emanaţiile
rezultate sunt explozive.

Asiguraţi-vă că maşina este asigurată corect când

este transportată pe o platformă etc.

Reduceţi acceleraţia în timpul opririi motorului şi

închideţi ventilul de combustibil.

Asamblarea

Vă rugăm să urmaţi paşii din figură:

(Modelul actual poate diferi de cel prezentat în figură.)

1. Setul de livrare

A. Cuţite interioare
B. Cultivator cu cabluri şi roţi suport
C. Cuţite exterioare
D. Apărătoare laterale
E. Bară mâner (numai TX602 / TX612)
F. Sabot de adâncime
G. Bară de protecţie
H. Consolă de montare pentru bara mânerului

(numai TX602 / TX612)
I. Mâner inferior x2 (numai TX601 / TX611)
J. Bară mâner (numai TX601 / TX611)

2. Numai pentru modelul TX 601 / TX611

Montaţi secţiunea mânerului inferior. Utilizaţi
dispozitivele şi bolţurile furnizate.

Montaţi mânerul. Utilizaţi setul de asamblare furnizat
precum este indicat.

3. Numai pentru modelul TX 602 / TX612

Montaţi mânerul în consolă (1-H), fixaţi-l cu roata de
mână.

NB: Asiguraţi-vă că bolţul trece prin arc.

4. Montaţ

5. Montaţi apărătoarele laterale cu ajutorul şuruburilor şi

6. Ataşaţi bara de protecţie cu ajutorul şuruburilor şi

7. Montaţi cuţitele cu ajutorul bolţurilor cu cui spintecat şi al

Vedeţi secţiunea de schimbare a uleiului pentru mai

Îmbrăcămintea

Când utilizaţi maşina, purtaţi îmbrăcăminte de lucru strânsă
pe corp, mănuşi de lucru rezistente la uzură, protecţii
auditive şi încălţăminte anti-derapantă cu bombeuri din oţel.

Utilizarea cultivatorului

i maneta de cuplare în modul indicat în imagine.

piuliţelor furnizate. Aveţi în vedere că apărătoarea
laterală trebuie să intre sub caroserie.

piuliţelor furnizate.

ştifturilor.

Umpleţi motorul cu ulei.

multe detalii.

Asiguraţi-vă că maşina este aşezată pe o suprafaţă

netedă cu roţile suport coborâte înainte de pornire.

Îndepărtaţi toate obiectele străine din zona de lucru

înainte de utilizarea maşinii. Pietrele, sticla, crengile
şi obiecte similare pot deteriora cultivatorul.
Verificaţi, de asemenea, dacă şuruburile de pe
cultivator sunt strânse.

Porniţi motorul conform instrucţiunilor de mai jos.

Păstraţi distanţa faţă de piesele mobile ale maşinii.

Nu încercaţi niciodată să mişcaţi maşina în alt mod

decât cel destinat utilizării normale, în timp ce
motorul funcţionează.

Cultivatorul este destinat utilizării în grădini cu zarzavaturi şi
în răzoare de flori. Asiguraţi-vă că v-aţi familiarizat cu aceste
instrucţiuni înainte de utilizarea maşinii, în special, cu
pornirea motorului şi procedurile de oprire.

23

Fig 10A: Pentru utilizarea mânerului negru, bara de control
trebuie să fie mai întâi activată. Prin bascularea barei de
control la dreapta sau la stânga şi, apoi, prin activarea
manetei negre, cultivatorul se va mişca înainte sau înapoi.

Acordaţi atenţie în momentul schimbării direcţiei. Este
important ca zona să fie eliberată de orice obstacol înainte
de schimbarea direcţiei. Nu schimbaţi direcţia cultivatorului
contra unui perete, pom sau orice obstacol fix.

Zona de lucru

În timpul utilizării maşinii şi funcţionării motorului, nu părăsiţi
zona de lucru marcată, fig. 11. Dacă este necesar să părăsiţi
zona de lucru, de exemplu, pentru ataşarea unui accesoriu,
opriţi motorul mai întâi.

În mod normal, este necesar să acţionaţi cultivatorul peste o
secţiune de pământ, de 2-3 ori, din direcţii diferite. Nu
cultivaţi solul foarte umed, deoarece se vor forma bulgări de
pământ care sunt dificil de sfărâmat.

Ajustarea mânerului

TX602 numai Fig 3.Unghiul mânerului poate fi ajustat.
Utilizaţi cele două roţi manuale pentru a seta una din cele 3
poziţii disponibile. Mânerul poate fi basculat spre înainte în
timpul transportului. NB: Asiguraţi-vă că nu vor fi blocate
cablurile.

Ajustarea roţii/sabotului de adâncime

Fig 12.În timpul utilizării, poate fi necesară ridicarea
ansamblului roţii, deoarece este conectat la sabotul de
adâncime. Apăsaţi pedala la dreapta roţilor suport pentru
ajustarea ansamblului roţii/sabotului de adâncime la una din
cele 3 poziţii disponibile.

Sabotul de adâncime poate fi setat la 3 adâncimi diferite. Cu
cât intră mai adânc în sol, cu atât mai adânc vor lucra
cuţitele cultivatoare şi cu atât mai încet va avansa maşina.
Setarea adâncimii corecte de cultivare va reduce
semnificativ efortul necesar. Sabotul de adâncime va trebui
ajustat întotdeauna pentru a corespunde condiţiilor
pământului. Recomandăm testarea câtorva adâncimi pentru
a vedea la ce adâncime se lucrează mai bine.

Lubrifierea transmisiei

Transmisia este lubrifiată permanent din fabrică, nu
deschideţi niciodată transmisia.

Pornirea şi oprirea motorului

Memento: Verificaţi întotdeauna nivelul uleiului înainte

de utilizare!

Nivelul uleiului trebuie să fie întotdeauna între marcajul min.
şi max. de pe joja de ulei. Utilizaţi întotdeauna ulei SAE-30.

Utilizaţi întotdeauna combustibil fără plumb de 95 octane. Nu
supraumpleţi rezervorul de combustibil.

Avertisment: Staţi în afara zonei haşurate, în timp ce porniţi
motorul! Porniţi întotdeauna motorul din zona de lucru
punctată, vezi figura 9.

Pornirea fig. 10

1. Setaţi controlul clapetei de acceleraţie de pe mâner la
max.

2. Poziţionaţi clapeta la max. Mişcaţi maneta clapetei
complet la stânga. Clapeta nu este necesară dacă
motorul este fierbinte.

3. Trageţi cablul de demarare pentru pornirea motorului.
Reintroduceţi cablul de demarare în motor întotdeauna
manual.

4. Dacă motorul este pornit, setaţi clapeta la minim
(complet la dreapta) Acceleraţi clapeta uşor.

Oprirea

1. Setaţi controlul clapetei de acceleraţie la „low“ (inferior)
şi lăsaţi motorul să funcţioneze timp de aprox. 30

secunde.

2. Când motorul funcţ
clapetei de acceleraţie la oprire completă.

Utilizați caseta de instrumente sub placa de san pentru a
păstra instrumente la îndemână. fig. 8

Vibraţiile pot ajunge în mâner în timpul utilizării.
Recomandăm să luaţi o pauză la fiecare 2 ore.

Curăţarea cultivatorului

Cultivatorul trebuie curăţat după utilizare. Utilizaţi un furtun
de grădină pentru a spăla pământul şi murdăria. Îndepărtaţi
orice urme de iarbă, etc. de pe axul motorului. Numărul de
şasiu trebuie curăţat numai cu o lavetă umedă pentru a evita
orice uzură inutilă. Evitaţi utilizarea unui dispozitiv de spălare
de înaltă presiune în timpul curăţării.

Schimbarea uleiului

Uleiul trebuie schimbat la început după primele 5 ore de
utilizare şi, apoi, o dată pe an.

1. Lăsaţi motorul să funcţioneze timp de 5 minute

pentru încălzirea uleiului. Aceasta permite uleiului să
funcţioneze mult mai liber şi permite o schimbare a
uleiului mai completă.

2. După 5 minute, opriţi motorul. Înlăturaţi capacul

bujiei. Goliţi uleiul prin deşurubarea fişei băii de ulei.
Luaţi în considerare golirea uleiului într-un recipient
cu o capacitate suficientă. NB: Motorul nu trebuie
basculat înapoi mai mult de 45 grade.

3. Înşurubaţi fişa băii de ulei înapoi şi turnaţi noul ulei

în motor. Faceţi acest lucru, prin îndepărtarea jojei
de ulei şi prin turnarea cantităţii de ulei
recomandate.

4. Remontaţi capacul bujiei.

Utilizaţi alternativ un set de pompă pentru schimbarea
uleiului.

1. Aspiraţi uleiului prin orificiul de umplere cu ulei cu

ajutorul unei seringi. Utilizaţi furtunul pentru a ajunge
la baia de ulei.

2. Transferaţi uleiul uzat în recipient.

3. Umpleţi motorul cu noul ulei SAE-30.

4. Verificaţi nivelul uleiului cu joja de ulei.

Luaţi în considerare să eliminaţi uleiul uzat în mod ecologic.
Uleiul şi setul pompei de ulei nu este inclus în setul de
livrare.

Întreţinerea filtrului de aer

Vă rugăm să inspectaţi şi să curăţaţi filtrul de aer în mod
regulat. Dacă filtrul nu a fost curăţat pentru o perioadă mai
lungă, acest lucru va afecta priza de putere a motorului şi
eşapamentul.

ionează la ralanti, setaţi controlul

24

1. Curăţaţi în jurul filtrului de aer înainte de a-l
îndepărta.

2. Îndepărtaţi cu atenţie filtrul din hârtie şi verificaţi-l.
Periaţi-l cu o perie moale. Dacă este foarte murdar,
trebuie schimbat. Aveţi grijă ca în admisia motorului
să nu pătrundă impurităţi.

3. Spălaţi elementul spumant negru de pe partea
dreaptă în apă călduţă cu săpun.

4. Scurgeţi elementul spumant de apă şi lăsaţi-l să se
usuce. Puneţi câteva picături de ulei SAE-30 pe filtru
pentru a-l umezi uşor cu ulei. Stoarceţi cu grijă orice
surplus de ulei. Remontaţi elementul.

5. Verificaţi că toate piesele sunt fixate corect şi
capacul este închis conform prezentării din imagine.

Întreţinerea bujiei

• Înlăturaţi capacul bujiei.

• îndepărtaţi prin periere orice impurităţi şi depuneri
de pe bujie.

• Desfaceţi bujia cu o cheie pentru bujii.

• Verificaţi dacă izolaţia este intactă.

• Curăţaţi bujia cu o perie din sârmă.

• Măsuraţi spaţiul liber dintre electrozi 0,7 - 0,8 mm.
Evitaţi deteriorarea electrodului.

• Dacă este deteriorat, înlocuiţi-l cu unul nou.

• Remontaţi bujia.

• Remontaţi capacul bujiei.

Depozitarea

• Dacă maşina trebuie depozitată neutilizată pentru
perioade îndelungate, urmaţi instrucţiunile de mai
jos. Acest lucru va asigura durată de viaţă lungă a
maşinii.

• Utilizaţi un furtun de grădină pentru a spăla
pământul şi murdăria. Îndepărtaţi orice urme de
iarbă, etc. de pe axul motorului. Numărul de şasiu
trebuie curăţat numai cu o lavetă umedă pentru a
evita orice uzură inutilă. Evitaţi utilizarea unui
dispozitiv de spălare de înaltă presiune în timpul
curăţării.

• Ştergeţi cultivatorul cu o lavetă umedă, astfel încât
toate suprafeţele să fie curate. Ştergeţi suprafeţele
cu o lavetă îmbibată cu ulei, pentru a preveni
formarea ruginii.

• Depozita

ţi întotdeauna maşina la loc uscat, curat.

Remedierea defecţiunilor

Motorul nu va porni

1. Verificaţi dacă este setat corect controlul
combustibilului.

2. Verificaţi bujia.

3. Verificaţi dacă există combustibil proaspăt în
rezervor.

4. Vedeţi instrucţiunile separate ale motorului pentru
remedieri de defecţiuni suplimentare.

Motorul nu funcţionează silenţios

1. Asiguraţi-vă că nu este setat la max. controlul
clapetei de acceleraţie

2. Verificaţi dacă există combustibil proaspăt în
rezervor.

Cuţitele nu se rotesc

1. Verificaţi dacă între cuţite s-au blocat pietre.

2. Eliberaţi orice pietre prin îndepărtarea cuţitelor.

3. Verificaţi cablurile dacă sunt în stare regulamentară
de lucru şi dacă sunt fixate corect.

4. Verificaţi cureaua dacă este în stare regulamentară
de lucru şi dacă este fixată corect.

5. Asigura
este ajustat corect.

Cuţitele nu se opresc

1. Opriţi motorul şi contactaţi furnizorul.

Zgomot, vibraţii şi măsuri de precauţie

1. Expunerea pe termen lung la niveluri de zgomot
care depăşesc 85 dB (A) este dăunătoare. Purtaţi
întotdeauna protecţii auditive când maşina este
utilizată.

2. Reduceţi viteza de funcţionare a motorului pentru a
reduce nivelurile de vibraţii şi de zgomot.

3. Pentru reducerea în continuare a nivelurilor de
zgomot, utilizaţi maşina numai într-un mediu
deschis.

4. Vibraţiile pot fi reduse în continuare prin ţinerea
fermă a mânerului.

5. Pentru a evita deranjarea altor persoane, maşina
trebuie utilizată numai pe timpul zilei.

6. Purtaţi întotdeauna îmbrăcăminte de lucru strânsă
pe corp, mănuşi de lucru rezistente la uzură,
protecţii auditive şi încălţăminte anti-derapantă cu
bombeuri din oţel.

7. Luaţi o pauză de lucru de 30 minute la fiecare 2 ore
de lucru.

8. O curea uzată trebuie să fie înlocuit / deservite de
un dealer autorizat

ţi-vă că dispozitivul de tensionare a curelei

25

Обращение производителя

Уважаемый Покупатель!

Мы благодарим Вас за покупку продукции нашей
компании и надеемся, что наш товар оправдает Ваше
доверие.

Компания Texas Andreas Petersen A/S была основана в
1960 году и за это время стала одним из ведущих
европейских производителей садовой техники.

Мы создаем товары, главная цель которых - это забота о
здоровье потребителей и окружающей среде. Пример
такой заботы – это создание серии мотокультиваторов с
эргономичной регулируемой рукояткой, позволяющей
отрегулировать культиватор по высоте для наиболее
удобной работы.

Кроме того, мы создали целый ряд навесного
оборудования для мотокультиваторов, таким образом
превратив их в многофункциональную технику, которой
можно пользоваться круглогодично.

Имея более чем 50-летний опыт производства и продажи
садовой техники, мы обладаем обширными знаниями и
инновационными разработками, которые, несомненно,
окажут Вам помощь при выборе продукции Texas.

Мы высоко ценим доверие наших клиентов, и большое
значение уделяем послепродажному обслуживанию
нашей техники. Мы обеспечиваем полную сервисную
поддержку, поставки запасных частей для всей техники
даже в течение 10 лет после прекращения ее
производства.
Качество съемных фрез мотокультиваторов,
изготовленных из высокопрочной стали, подтверждено
пожизненной гарантией от поломок.

Итак, наша компания стала Вашим партнером, гарантом
решений для садовых работ и отдыха, что отвечает
необходимым требованиям: заботе о Вас и Вашем
здоровье, Вашем времени, Вашем окружении.
Техас – партнер Вашей жизни.

С уважением,

Thomas Dalsgaard

Исполнительный директор
Texas Andreas Petersen A/S

26

Содержание - РУС

Правила безопасности ..................................................... 27

Сборка ............................................................................... 28

Спецодежда ...................................................................... 28

Безопасная зона ............................................................... 29

Регулировка ручки ............................................................ 29

Регулировка колес / сошника ........................................... 29

Смазка редуктора ............................................................. 29

Запуск и остановка двигателя ......................................... 29

Очистка культиватора ...................................................... 29

Обслуживание воздушного фильтра ............................... 30

Обслуживание свечи зажигания ...................................... 30

Хранение ........................................................................... 30

Устранение неисправностей ............................................ 30

Шум, вибрация и предупредительные меры .................. 30

Технические характеристики ........................................... 42

Навесное оборудование .................................................. 44

Правила безопасности

Подготовка

Не подставляйте руки или ноги под

вращающиеся детали.

Внимательно прочитайте это руководство

пользователя. Убедитесь, что вам известно
назначение всех элементов управления,
настроек и рукояток оборудования.

Вы обязаны знать, как остановить культиватор и

уметь пользоваться аварийным выключателем.

Не допускайте использование машины детьми и

лицами, не ознакомленными с данными
инструкциями. Внимание, местным
законодательством может быть ограничен
возраст оператора.

Если вы нездоровы, чувствуете усталость,

употребляли алкоголь или лекарственные
препараты, не следует эксплуатировать
культиватор.

Перед использованием культиватора всегда

проверяйте его узлы на предмет износа или
повреждений.

Производите комплексную замену износившихся

или поврежденных элементов и болтов, чтобы
сохранить балансировку.

Оператор машины отвечает за безопасность

окружающих людей, животных.

Никогда не используйте машину рядом с детьми

или животными.

Оператор машины несет ответственность за

любые происшествия или риск, которому
подвергаются люди и их имущество.

Тщательно осмотрите местность, где будет

использоваться оборудование. При
необходимости удалите лишние предметы.

Не заправляйте машину бензином внутри

помещений или при заведённом двигателе.

Пролитый бензин легко воспламеняется. Не

начинайте заправку, если двигатель еще
горячий.

Вытрите пролитый бензин, прежде чем

запустить двигатель. Иначе может возникнуть
пожар или произойти взрыв!

Будьте внимательны во время работы на

сложном грунте, например, слишком каменистом
или твердом.

Используйте ботинки со стальными носками и

нескользящей подошвой. Не надевайте
неплотно сидящую одежду.

Использование

Всегда запускайте двигатель, находясь в

безопасной зоне.

Не покидайте безопасную зону во время

эксплуатации машины. Если необходимо выйти
из безопасной зоны, заблаговременно
заглушите двигатель.

Натолкнувшись на посторонний предмет,

немедленно заглушите двигатель, снимите
колпачок свечи зажигания и тщательно
осмотрите машину на предмет повреждений.
Прежде чем продолжить работу, устраните
повреждение.

Если во время работы машины появится

неестественная вибрация, заглушите двигатель
и установите причину неполадки. Вибрация, как
правило, является признаком поломки.

Оставляя культиватор без присмотра, всегда

возвращайте рычаги в исходное положение,
глушите двигатель и снимайте колпачок со свечи
зажигания.

Всегда глушите двигатель и убедитесь, что все

вращающиеся части полностью остановились,
прежде чем начать осмотр или работы по
ремонту, настройке.

Будьте предельно осторожны во время работы

на склонах.

Никогда не эксплуатируйте машину с высоким

темпом.

Не превышайте допустимую нагрузку на

машину, пытаясь работать с высокой скоростью.

Не перевозите пассажиров.
Будьте внимательны, двигаясь задним ходом.
Не допускайте появления посторонних перед

культиватором.

Всегда снимайте фрезы, если устройство не

используется.

Эксплуатируйте машину только днем или на

хорошо освещенных площадках.

Обеспечьте надежную опору для ног и крепко

держите рукоятки. Всегда ходите, никогда не
бегайте.

Не эксплуатируйте оборудование без обуви или

в сандалиях.

Будьте предельно осторожны при смене

направления на склонах.

Не пытайтесь выполнять настройку во время

работы двигателя.

Будьте предельно внимательны во время

движения задним ходом или буксировке машины
назад.

Никогда не запускайте двигатель внутри

помещений или на участках с плохой
вентиляцией. Выхлоп двигателя содержит окись
углерода. Невыполнение инструкций может
стать причиной увечья или смерти.

Меры предосторожности при обращении с бензином

Будьте чрезвычайно осторожны при обращении

с бензином. Бензин является
легковоспламеняющимся веществом, а его пары
взрывоопасны.

Пролитый на тело или одежду бензин может

вызвать серьезную травму. Промойте кожу и
немедленно смените одежду!

Используйте канистры, предназначенные

специально для бензина. Не используйте мягкие
бутылки из-под напитков и подобную тару!

Погасите сигареты, сигары, курительные трубки

и другие источники открытого огня.

27

Никогда не заправляйте машину внутри

помещения.

Дайте двигателю остыть, прежде чем приступить

к заправке.

Никогда не заполняйте бензобак доверху –

оставьте не менее 2,5 см до нижнего края
заливного отверстия, так как бензин может
расширяться.

После заправки убедитесь, что крышка надежно

закрыта.

Никогда не используйте функцию замыкания

заправочного пистолета при заправке.

Не курите во время заправки.
Никогда не выполняйте заправку внутри зданий

или там, где пары бензина могут вступить в
контакт с источником воспламенения.

Храните бензин и располагайте двигатель

подальше от устройств, паяльных ламп,
барбекю, электроприборов, электрического
инструмента и т. д.

Если необходимо слить бензин с бензобака,

следует делать это на улице.

Обслуживание и хранение

При обслуживании и чистке, смене инструментов

и перевозке не своим ходом необходимо
заглушить двигатель.

Регулярно проверяйте затяжку всех болтов и

гаек. При необходимости затяните повторно.

Двигатель должен полностью остыть, прежде

чем машина будет поставлена на хранение или
накрыта чехлом.

Если машина не используется длительное

время, ознакомьтесь с инструкциями в этом
руководстве пользователя.

Сохраните или замените предупреждающие и

информационные наклейки, если это
необходимо.

Используйте только оригинальные запчасти и

аксессуары. При использовании неоригинальных
запчастей или аксессуаров гарантийные
обязательства не сохраняются.

Производите замену неисправных глушителей.

Другие сведения

Редуктор поставляется уже заправленным

смазкой. Однако, перед каждым использованием
следует убедиться, что он хорошо смазан.

Изначально двигатель не заправлен маслом.
Элементы управления, установленные на

заводе, например трос ручного рычага
сцепления, не следует демонтировать или
подвергать воздействию окружающей среды.

Сливайте бензин только на улице. Бензин

является легковоспламеняющимся веществом, а
его пары взрывоопасны.

При транспортировке машины на платформе

необходимо надежно её закрепить.

Переведите рычаг дроссельной заслонки в

положение «стоп» при выключении двигателя и
перекройте топливный клапан.

Сборка

Пожалуйста, следуйте инструкциям на рисунке:

(Фактическая модель может отличаться от
изображения на картинке).

1. Комплект поставки

A. Внутренние фрезы
B. Культиватор с тросами и опорные

колеса

C. Фрезы внешние

D. Крылья защитные
E. Руль (только TX602 / TX612)
F. Сошник
G. Бампер
H. Монтажный кронштейн для руля

(только TX602 / TX612)
I. Нижняя ручка x2 (только TX601 / TX611)
J. Руль (только TX601 / TX611)

2. Только

Установить нижнюю часть руля. Используйте
прилагаемый комплект креплений и болтов.

Установите руль. Используйте поставляемый
комплект для сборки, как показано на рисунке.

3. Только для модели TX 602 / TX612

Установите ручку в кронштейн (1-H) закрепите
барашком.

NB: Убедитесь, что болт проходит через пружину.

4. Установите ручку сцепления, как показано на

рисунке.

5. Установите пластиковые крылья с помощью болтов и

гаек из комплекта поставки. Обратите внимание, что
крылья устанавливаются под металлический кожух.

6. Установите бампер с помощью болтов и гаек из

комплекта поставки.

7. Установите фрезы с помощью металлических

пальцев и шплинтов.

Залейте масло в двигатель. Более подробно см.

Спецодежда

Для работы с культиватором следует надевать плотно
прилегающую рабочую одежду, плотно прилегающие
рабочие перчатки, средства защиты органов слуха и
ботинки с нескользящей подошвой и стальным носком.

для модели TX 601 / TX611

раздел «Замена масла».

Прежде чем запускать культиватор, убедитесь,

что он расположен на горизонтальной
поверхности и его колеса опущены.

Перед работой очистите рабочую площадь от

всех посторонних предметов. Камни, стекло,
ветви и т. д. могут повредить культиватор.
Проверьте, все ли болты на культиваторе
затянуты.

Запустите двигатель согласно инструкциям,

приведенным ниже. Держитесь в стороне от
движущихся частей культиватора.

Никогда не пытайтесь перемещать культиватор

в другом направлении, чем предназначенный
для нормальной эксплуатации во время работы
двигателя.

Культиватор предназначен для обработки огородов и
клумб. Перед эксплуатацией культиватора убедитесь,
что вы ознакомились с этими инструкциями, особенно с
процедурами запуска и останова двигателя.

Рис 9: Для использования черной ручки сцепления
прежде необходимо активировать
рычажок вправо или влево, а затем активируя черную
ручку сцепления, культиватор будет двигаться
соответственно вперед или назад.

28

рычажок. Перемещая

Будьте внимательны, меняя направление движения.
Прежде чем менять направление движения, важно
убедиться в отсутствии препятствий. Ни в коем случае не
допускайте, чтобы культиватор упирался в стену, дерево
или другое неподвижное препятствие.

Безопасная зона

Во время эксплуатации культиватора, когда работает
двигатель, не выходите за пределы безопасной зоны,
обозначенной красным цветом Рис. 10. Если необходимо
выйти за пределы безопасной зоны, например, чтобы
закрепить принадлежность, сначала заглушите
двигатель.

Обычно, для получения качественного результата,
необходимо сделать 2-3 прохода культиватором на
обрабатываемом участке земли в различных
направлениях. Не культивируйте очень
поскольку образуются комки грунта, которые будет
трудно разбить.

Регулировка ручки

ТолькоTX602 Рис. 3 Угол руля можно регулировать в
одно из трех доступных положений. Во время
транспортирования руль можно откинуть вперед.
Внимание: убедитесь, что тросы не защемлены.

Регулировка колес / сошника

Во время работы может быть необходимо поднять
транспортировочные колеса, так как они связаны с
сошником. Нажмите на педаль справа от опорных колес
для регулировки колеса / сошника в одну из 3 доступных
позиций. Рис 11.

Сошник может быть установлен на 3 разных глубины.
Чем глубже он проникает в почву, тем больше глубина
обработки и
вперед. Установка правильной глубины вспашки
позволит значительно снизить трудозатраты. Положение
сошника всегда должно быть скорректировано с учетом
условий обрабатываемого грунта. Рекомендуется
опробовать нескольких глубин, чтобы подобрать ту, на
которой обработка оптимальна.

Смазка редуктора

Редуктор заправлен смазкой на заводе-изготовителе на
весь срок службы.

Запуск и остановка двигателя

Помните: Всегда проверяйте уровень масла перед

Уровень масла должен всегда находиться в диапазоне
от минимальной до максимальной отметки на щупе.
Всегда используйте масло SAE-30. Используйте только
неэтилированный бензин с октановым числом не ниже

92. Никогда не переполняйте бензобак.

Внимание: Всегда запускайте двигатель, находясь в
зоне, отмеченной пунктирными точками
см. рис 8.

Запуск двигателя см. рис. 9

1. Установите ручку газа в положение макс.

2. Переместите рычаг воздушной заслонки на

тем медленнее машина будет двигаться

использованием!

двигателе до упора влево.

3.Закрывать воздушную заслонку не требуется,
если двигатель горячий.

влажную почву,

3. Потяните за шнур стартера, чтобы запустить

двигатель. Не бросайте ручку стартера,
сопровождайте обратно рукой.

4. Когда двигатель заведётся, установите рычаг
газа в

положение «малый газ» (Рис.9 А правая

часть).

Остановка двигателя

1. Установите рычаг газа в положение «малый газ»
и дайте двигателю поработать в течение 30
секунд.

2. После этого переведите рычаг газа в положение
Stop.

Используйте бокс на руле для хранения комплекта
инструмента. Рис 7.

Во время эксплуатации на руле могут возникать

вибрации. Поэтому рекомендуется делать
перерыв каждые 2 часа.

Очистка культиватора

Следует выполнять очистку культиватора после
использования. При помощи садового шланга смойте
почву и грязь. Удалите траву и т. п. с вала фрез. Номер
на шасси следует прочищать только влажной тканью, в
противном случае его можно повредить. Не производите
очистку водой под высоким давлением.

Замена масла

В первый раз масло в двигателе необходимо заменить
после первых 5 часов эксплуатации, затем менять его
один раз в год либо раз в 25 часов в зависимости от того,
что наступит ранее.

1. Запустите двигатель на 5 минут, чтобы масло
прогрелось. Благодаря этому масло течет легче
и производится более полный слив масла.

2. Через 5 минут заглушите двигатель. Снимите
колпачок со свечи зажигания. Слейте масло,
выкрутив пробку картера. Не забудьте
подставить контейнер достаточного объема для
слива масла. Обратите внимание: Двигатель
должен быть наклонен вперед более чем на 45°.

3. Вкрутите пробку картера на место и залейте
новое масло в двигатель. Для этого удалите
щуп и залейте рекомендованное количество
масла.

4. Установите

Также можно использовать набор со шприцем для
замены масла. Для этого:

1. Удалите масло через маслоналивное отверстие
с помощью шприца. Используйте шланг для
введения в картер. Слейте отработанное масло
в контейнер.

2. Залейте в двигатель новое масло типа SAE-30.

3. Проверьте уровень масла с помощью щупа.

Помните,
выполняться с соблюдением норм по защите
окружающей среды. Масло и набор с масляным шприцем
не входят в комплект поставки.

что утилизация отработанного масла должна

колпачок свечи зажигания на место.

29

Обслуживание воздушного фильтра

Регулярно проверяйте и очищайте воздушный фильтр.
Если фильтр не был очищен или заменен в течение
длительного периода времени, это может стать причиной
потери мощности двигателя.

1. Очистите место вокруг воздушного фильтра
перед снятием.

2. Аккуратно снимите бумажный фильтр с
поролоновым предфильтром и проверьте его.
Очистите его с помощью мягкой щетки. Если
фильтр очень грязный – замените его.
Убедитесь, что грязь не попадает внутрь
двигателя.

3. Вымойте черный поролоновый элемент в теплой
мыльной воде.

4. Дайте ему высохнуть. Поместите несколько
капельSAE-30, масла на поролоновый фильтр.

5. Отожмите излишки масла.

6. Соберите фильтр.

7. Убедитесь, что все детали установлены
правильно и закройте крышку.

Обслуживание свечи зажигания

• Извлеките свечу зажигания.

• Очистите грязь и налет со свечи зажигания.

• Выкрутите свечу зажигания.

• Проверьте целостность изоляции.

• Очистите свечу проволочной щеткой.

• Измерьте зазор между электродами. Следите за

тем, чтобы не повредить электроды. Зазор
должен быть 0,7 – 0,8 мм.

• Установите свечу зажигания на место. Если она
повреждена, замените ее новой.
Установите колпачок свечи зажигания на место.

•

Хранение

• Если ожидается, что культиватор длительное
время будет находиться на хранении и не будет
использоваться, выполните приведенные ниже
указания. Это обеспечит длительный срок
службы машины.

• При помощи садового шланга смойте почву и
грязь. Удалите траву и т. п. с вала фрез. Номер
на шасси следует прочищать только влажной
тканью, в
повредить. Не производите очистку водой под
высоким давлением. Очистите поверхность
культиватора влажной тканью.

• Для предотвращения коррозии поверхность
следует протереть смоченным в масле кусочком
ткани.

• Всегда храните культиватор в сухом и чистом
месте.

Устранение неисправностей

Двигатель не запускается

1. Убедитесь, что топливный кран открыт.

2. Осмотрите свечу зажигания.

3. Проверьте, есть ли бензин в баке.

4. Дополнительные инструкции по устранению

неисправностей приведены в отдельном
руководстве к двигателю.

противном случае его можно

Двигатель работает неравномерно

1. Убедитесь, что дроссельная заслонка установлена
на максимальные обороты.

2. Проверьте достаточное количество свежего
бензина в

Фрезы не вращаются

1. Проверьте, нет ли камней, заклинивших фрезы.
Отсоедините фрезы и удалите камни.

2. Проверьте, чтобы тросы были в хорошем рабочем
состоянии и правильно закреплены.

3. Проверьте, чтобы ремень был в хорошем рабочем
состоянии и правильно установлен.

4. Проверьте правильность регулировки натяжного
устройства ремня.

Фрезы не останавливаются

1. Заглушите
или сервисным центром.

Шум, вибрация и предупредительные меры

1. Долговременное воздействие шумов,

2. Для снижения уровня вибрации и шума,

3. Для дополнительного снижения уровня шума

4. Чтобы дополнительно уменьшить вибрации,

5. Чтобы не тревожить окружающих, следует

6. Для работы с культиватором следует всегда

7. Делайте 30-минутный перерыв каждые 2

баке.

двигатель и свяжитесь с продавцом

превышающих 85 дБ(А) вредно для слуха. Во
время эксплуатации культиватора всегда
надевайте защитные наушники.

уменьшите скорость двигателя.

используйте культиватор только на открытом
воздухе.

крепко удерживайте руль.

использовать культиватор только в дневное
время.

надевать плотно прилегающую рабочую одежду,
плотно прилегающие рабочие перчатки,
средства защиты органов слуха и ботинки с
нескользящей подошвой и стальным носком.

рабочих часа.

30

SI - Kazalo vsebine - ”Izvirnih navodil za uporabo”

Varnostni ukrepi ................................................................. 31

Navodila za sestavljanje ..................................................... 32

Oblačila .............................................................................. 32

Delo z motokultivatorjem .................................................... 32

Obratovalna cona ............................................................... 32

Nastavitev upravljalnega vzvoda ........................................ 32

Nastavitev kolesa/omejevalnika globine ............................. 32

Mazanje menjalnika ............................................................ 32

Zagon in zaustavitev motorja .............................................. 33

Čiščenje motokultivatorja .................................................... 33

Zamenjava olja ................................................................... 33

Vzdrževanje zračnega filtra ................................................ 33

Skladiščenje ....................................................................... 33

Iskanje napak ..................................................................... 33

Hrup, vibracija in previdnostni ukrepi .................................. 34

Tehnični podatki ................................................................. 42

Pribor .................................................................................. 44

Potrdilo ES o skladnosti...................................................... 49

Čestitamo vam za nakup novega motokultivatorja. Prosimo,
preberite ta navodila za uporabo pazljivo, še posebej
varnostna opozorila, označena s simbolom:

Nadomestni deli

Risbe nadomestnih delov lahko najdete na naši spletni strani

www.texas.dk.

Če številke delov poiščete sami, lahko servis opravimo

hitreje.

Za nakup nadomestnih delov se obrnite svojemu prodajalcu.

Seznam prodajalcev najdete na spletni strani podjetja Texas.

Varnostni ukrepi

Nastavitev

Rok ali nog nikoli ne postavljajte v bližini rotacijskih

delov ali pod njimi.

Pozorno preberite ta priročnik. Prepričajte se, da ste

seznanjeni z različnimi krmilnimi elementi, nastavitvami
in ročaji.

Morate vedeti, kako ustaviti enoto, in se seznaniti s

stikalom za zasilni izklop.

Uporabo stroja nikoli ne dovolite otrokom ali osebam, ki

niso seznanjene s temi navodili. Upoštevajte, da lokalni
predpisi lahko omejujejo starost upravljavca.

S strojem ne delajte, če se ne počutite dobro, če ste

utrujeni ali pa ste uživali alkohol ali mamila.

Stroj vedno preverite pred uporabo. Prepričajte se, da

nobeni deli niso obrabljeni ali poškodovani.

Hkrati zamenjajte obrabljene ali poškodovane elemente

in sornike, tako da se ohrani ravnotežje.

Upravljavec stroja je odgovoren za varnost prisotnih

oseb.

Stroja nikoli ne uporabljajte v bližini otrok ali živali.
Upravljavec stroja je odgovoren za nesreče ali

ogrožanja drugih oseb i njihove lastnine.

Skrbno preverite okolico, v kateri je treba uporabiti

opremo. Po potrebi odstranite vse tujke.

Ne točite bencina v zaprtih prostorih ali ko motor dela.
Razliti bencin je visoko vnetljiv. Goriva nikoli ne točite,

dokler je motor še vroč.

Razlit bencin obrišite, preden zaženete motor. Lahko

povzroči požar ali eksplozijo!

Bodite pozorni pred nevarnostmi, če delate na težkih

tleh, kot so izredno kamnita ali trda tla.

Potrebni so škornji z nedrsečim podplatom in jekleno

kapo. Izogibajte se ohlapnim oblačilom.

Obratovanje



Motor vedno zaženite v varnostni coni.
Varnostne cone nikoli ne zapuščajte, ko delate s

strojem. Če je varnostno cono potrebno zapustiti,
ugasnite pred tem motor.

Če zadenete ob tujek, takoj ustavite motor, odstranite

vtič svečke in temeljito preverite poškodovanost stroja.
Popravite poškodbo, preden nadaljujejte.

Če stroj začne neobičajno vibrirati, ga ustavite in takoj

poiščite vzrok. Vibracija je na splošno opozorilo pred
poškodbo.

Sprostite vzvode, ugasnite motor in odstranite svečko,

dokler je enota brez nadzora.

Pred vsemi popravili, nastavitvami ali kontrolami vedno

ugasnite motor in se prepričajte, da so se vsi premični
deli popolnoma ustavili.

Bodite izredno previdni pri delu na pobočju.
S strojem nikoli ne delajte hitro.
Ne preobremenjujte zmogljivosti stroja s hitrim delom.
Ne prevažajte potnike.
Bodite previdni, ko je stroj v vzvratni prestavi.
Ne dovolite navzočim osebam, da se zadržujejo pred

enoto.

Vedno sprostite rezila, ko jih ne uporabljajte.
S strojem delajte le pri dnevni svetlobi ali v popolnoma

osvetljenih območjih.

Zagotovite stabilno oporo in vedno trdno držite ročaje.

Vedno hodite, ne tecite.

Z opremo ne delajte bosi ali ko nosite sandali.
Bodite izredno previdni pri spreminjanju smeri na

pobočjih.

Pri motokultivatorjih zadaj poskrbite, da so rezila vedno

zaščitena z varnostnim ščitnikom; prosti so lahko le tisti
deli rezil, ki obdelujejo tla.

Ne poskušajte izvajati nobenih sprememb, ko je motor

vklopljen.

Bodite izredno previdni pri vzvratni vožnji ali pri vleki

stroja nazaj.

Motorja nikoli ne poganjajte v zaprtih prostorih ali na

mestih s slabo ventilacijo. Izpušni plini motorja vsebujejo
ogljikov monoksid. Neupoštevanje lahko povzroči trajne
telesne poškodbe ali smrt.

Varno ravnanje z bencinom

Bodite izredno previdni pri ravnanju z bencinom. Bencin

je izredno vnetljiv, bencinske pare pa so eksplozivne.

Če se bencin razlije na vaše telo ali vaša oblačila, lahko

nastanejo težke telesne poškodbe. Kožo takoj splaknite
in se preoblecite!

Uporabljajte le dovoljene posode za bencin. Ne

uporabljajte steklenic ali podobno!

Ugasnite vse cigarete, cigare, pipe in ostale vire vžiga.
Goriva nikoli ne točite v stroj v zaprtih prostorih.
Pustite, da se motor pred dolivanjem goriva ohladi.
Nikoli ne polnite rezervoarja več kot 2,5 cm pod robom

polnilnega nastavka, tako da gorivo ima mesto za
širjenje.

Po točenju goriva trdno privijte pokrov rezervoarja.
Pri točenju goriva nikoli ne uporabljajte blokirne funkcije

na bencinski pištoli.

Med točenjem goriva ne kadite.
Goriva nikoli ne točite znotraj stavb ali kjer bencinske

pare lahko pridejo v stik z virom vžiga.

Držite bencin in motor dlje od naprav, vžigalnega

plamena, žara, električnih naprav, električnega orodja,
itd.

Rezervoar za gorivo se lahko izprazni le na odprtem.

31

Vzdrževanje in skladiščenje

Za vzdrževanje in čiščenje, zamenjavo orodij in pri

transportu brez lastne motorne moči se motor mora
ugasniti.

Redno preverite, da so vsi vijaki in matice dobro

zategnjeni. Po potrebi jih zategnite.

Pred skladiščenjem v zaprtih prostorih ali pod pokrovom

se mora motor popolnoma ohladiti.

Če stroja ne uporabljate dlje časa, upoštevajte navodila

v tem priročniku.

Varnostne oznake in oznake z navodili vzdržujte ali pa

jih po potrebi zamenjajte.

Uporabljajte samo originalne nadomestne dele ali pribor.

Pri uporabi neoriginalnih delov ali pribora preneha veljati
odgovornost za izdelek.

Zamenjajte poškodovane dušilce.

Različno

Menjalniki se dostavljajo dobro podmazani. Toda vedno

se prepričajte, da so pred uporabo dobro podmazani.

Motor ni vnaprej napolnjen z oljem.
Tovarniško nameščeni krmilni elementi, kot so npr. na

ročaju montirani kabli sklopke, se ne smejo odstranjevati
ali razkrivati.

Rezervoar za gorivo izpraznite le na odprtem prostoru.

Bencin je izredno vnetljiv, bencinske pare pa so
eksplozivne.

Poskrbite, da je stroj med transportom na tovornjaku s

kesonom in pd. dobro zavarovan.

Med ugasnitvijo motorja zaprite dušilko in zaprite ventil

za dovod goriva.

Navodila za sestavljanje

Sledite korakom na sliki:

(Dejanski model lahko odstopa od prikazane ilustracije.)

1. Vsebina embalaže

A. Podaljševalna rezila
B. Motokultivator s kabli in opornimi kolesi
C. Zunanja rezila
D. Bočni ščitniki
E. Krmilni drog (
F. Globinski drsnik
G. Odbojnik
H. Montažni nosilec za krmilni drog (
I. Spodnji deli krmilnega droga x2 (
J. Krmilni drog (

2. Samo za model TX 601 / TX611

Pritrdite spodnji del krmilnega droga. Za pritrditev
uporabljajte priložene nastavke in vijake.

Pritrdite krmilni drog. Uporabite priloženi montažni
komplet v skladu s prikazom.

3. Samo za model TX 602 / TX612

Postavite ročaj v držaj (1-H) in ga pritrdite z ročnim
kolesom.

POZOR: Poskrbite, da sornik gre skozi vzmet.

4. Montirajte ročaj sklopke, kot je prikazano na sliki.

5. Montirajte bočne ščitnike s pomočjo priloženih vijakov in

matic. Bodite pozorni na to, da se bočni ščitnik mora
montirati pod telesom motokultivatorja.

6. Pritrdite odbojnik s pomočjo priloženih vijakov in matic.

7. Montirajte rezila s pomočjo razcepk in zatičev.

Napolnite motor z oljem.

Za več podrobnosti glejte poglavje Zamenjava olja.

samo TX602 / TX612)

TX602/TX612)

TX601/TX611)

samo TX601 / TX611)

Oblačila

Nosite med delom z napravo ozka delovna oblačila, trde
delovne rokavice, naušnike ter nedrseče čevlje z jeklenimi
kapami.

Delo z motokultivatorjem

Poskrbite, da naprava pred zagonom stoji na ravnih

tleh in da so oporna kolesa spuščena.

Pred uporabo stroja odstranite vse tujke, ki se

nahajajo v bližini. Kamni, steklo, veje in podobni
predmeti lahko poškodujejo napravo. Potem
preverite zategnjenost vseh vijakov na
motokultivatorju.

Zaženite motor v skladu s spodnjimi navodili.

Oddaljite se od vseh premičnih delov stroja.

Ne poskušajte naprave premikati na nestrokoven

način, ko motor dela.

Motokultivator je namenjen za uporabo v zelenjavnih vrtovih
in cvetličnih gredah. Pred zagonom skrbno preberite
navodila za uporabo in se predvsem seznanite z zagonom in
zaustavljanjem naprave.

Sl. 10B: Za uporabo črnega vzvoda najprej morate aktivirati
upravljalni drog. Z nagibanjem upravljalnega droga na desno
ali levo stran ter aktiviranjem črnega vzvoda se bo
motokultivator premikal naprej ali nazaj.
Bodite pozorni med premikanjem nazaj. Pomembno je, da bo
področje očiščeno od vseh ovir pred premikanjem nazaj.
Motokultivatorja nikoli ne premikajte nazaj ob steni, drevesu
ali katerikoli drugi trdni oviri.

Obratovalna cona

Pri vklopljenem motorju ne smete zapuščati obratovalne
cone označene s sliko 11. Če je zapuščanje te cone
potrebno (npr. ker želite montirati en del pribora), morate
najprej izklopiti motor.

Motokultivator se praviloma mora dva do trikrat iz različnih
razlogov peljati preko določenega področja. Nikoli ne delajte
v zelo mokrih tleh, ker se sicer oblikujejo grude, ki se težko
zdrobijo.

Nastavitev upravljalnega vzvoda

Samo model TX602: Sl. 3. Kot vzvoda se lahko nastavi z
obema ročnima kolesoma. Skupaj se lahko nastavijo trije
položaji. Za transport se lahko upravljalni vzvod preklopi
naprej. POZOR: Pazite na to, da se kabli ne zagozdijo.

Nastavitev kolesa/omejevalnika globine

Sl. 12. Med obratovanjem bo morda potrebno dvigniti sklop
koles, ker je povezan z omejevalnikom globine. V ta namen
pritisnite pedal desno poleg opornih koles in nastavite sklop
koles/omejevalnik globine na en iz 3 dostopnih položajev.

Omejevalnik globine se lahko nastavi na 3 različne globine.
Koliko globlje sedi v tleh, toliko globlje se rezila vkopajo in
toliko počasneje napreduje stroj. Z nastavitvijo pravilne
delovne globine si lahko delo značilno olajšate. Omejevalnik
globine je treba vedno optimalno nastaviti za trenutne talne
razmere. Optimalno delovno globina lahko ugotovite s
preizkusi.

Mazanje menjalnika

Proizvajalec je menjalnik trajno podmazal, zato menjalnika
nikoli ne odpirajte.

32

Zagon in zaustavitev motorja

Pozor: Pred uporabo vedno preverite nivo olja!

Nivo olja se mora vedno nahajati med oznako min. in maks.
na palici za merjenje olja. Vedno uporabljajte olje SAE-30.
Uporabljajte le neosvinčeni bencin z 95 oktanov. Rezervoarja
za gorivo se nikoli ne sme prenapolniti.

Opozorilo: Med zagonom motorja se nikoli ne nahajajte v
črtasti coni!
Motor vedno zaganjajte iz točkaste obratovalne cone. Glejte
sl. 9.

Zagon motorja Glejte sl. 10

1. Nastavite upravljalni element gasa na vzvodu na maks.

2. Postavite čok na maks. Da čok odprete, premaknite
vzvod do konca na levo. Čok ni potreben, če je motor
vroč.

3. Povlecite zagonsko vrv, da zaženete motor. Zagonsko
vrv potem vedno ročno vrnite v motor.

4. Po zagonu motorja nastavite čok na minimum (do konca
na desno). Rahlo pritisnite vzvod za plin.

Zaustavitev motorja

1. Nastavite vzvod za plin na "počasi" in pustite, da motor
dela pribl. 30 sekund.

2. Ko se motor nahaja v prostem teku, do konca ustavite
plin.

Orodja lahko shranite v škatli za orodja pod sprednjo ploščo.
Sl 8.

Med uporabo lahko krmilni vzvod vibrira. Zato
priporočamo, da vsake dve uri naredite premor.

Čiščenje motokultivatorja

Motokultivator je po uporabi treba očistiti. Sperite zemljo in
umazanijo ter odstranite ostanke trave z gredi. Številko
šasije lahko obrišete le z vlažno krpo, da preprečite
nepotrebno obrabo. Za čiščenje nikoli ne uporabljajte
visokotlačnega čistilnika!

Zamenjava olja

Prvo zamenjavo olja je treba opraviti po petih obratovalnih
urah. Po prvi zamenjavi olja zadošča, če olje zamenjate
enkrat letno.

1. Pustite, da motor dela pet minut, tako da se segreje

olje. S tem se olajša boljši pretok in popolna
zamenjava olja.

2. Po 5 minutah izklopite motor. Odstranite vtič svečke.

Olje izpustite, tako da odvijete vijak za izpuščanje
olja. Pravočasno pripravite prestrezno posodo za
staro olje. Posoda mora imeti zadostno prostornino.
POZOR: Motor se sme nagniti nazaj le največ za 45
stopinj.

3. Ponovno privijte vijak za izpuščanje olja in napolnite

novo olje v motor. Pred tem izvlecite palico za
merjenje olja in pazite, da ne nalijete preveč olja.

4. Ponovno namestite vtič svečke.

Lahko tudi uporabite komplet za črpanje olja.

1. Izsesajte staro olje z brizgalko skozi odprtine za

polnjenje. Držite gibljivo cev v oljni kadi.

2. Odstranite staro olje v posodo.

3. Napolnite sveže olje tipa SAE-30 v motor.

4. Preverite nivo olja s palico za merjenje olja.

Staro olje je treba varno odstraniti.

Olje in komplet za črpanje olja niso sestavni del obsega

dostave.

Vzdrževanje zračnega filtra

Redno preverjajte in čistite zračni filter. Če filter ni bil čiščen
dlje časa, to vpliva na moč motorja in izpušne pline.

1. Očistite zračni filter, preden ga odstranite.

2. Previdno odstranite in preverite papirni filter. Očistite
ga z mehko krtačo. Če je zračni filter zelo umazan,
ga morate zamenjati. Pazite, da umazanije ne pride
v sesalni kanal motorja.

3. Z milnico očistite črni penasti element na desni
strani.

4. Iztisnite vodo iz penastega elementa in pustite, da
se osuši. Postavite nekaj kapljic olja SAE-30 na
filter, da ga rahlo navlažite z oljem. Previdno iztisnite
višek olja. Ponovno montirajte element.

5. Preverite, ali so vsi elementi ponovno pravilno
postavljeni in priključeni v skladu s prikazom na sliki.

Vzdrževanje svečke

• Odstranite vtič svečke.

• Odstranite umazanijo in ostanke na svečki s krtačo.

• Sprostite svečko s ključem za svečko.

• Preverite izolacijo.

• Očistite svečko z jekleno krtačo.

• Izmerite oddaljenost med elektrodami. Pazite na to,
da elektrode ne poškodujete. Razdalja mora znašati
0,7 do 0,8 mm.

• Če je svečka poškodovana, jo zamenjajte z novo.

• Ponovno namestite svečko.

• Ponovno namestite vtič svečke.

Skladiščenje

• Če naprave ne uporabljate dlje časa, je v interesu
daljše življenjske dobe potrebno upoštevati
naslednje točke.

• Uporabite vrtno cev za spiranje zemlje in
umazanije. Odstranite travo, itd. z gredi rotorja.
Številko šasije lahko obrišete le z vlažno krpo, da
preprečite nepotrebno obrabo. Za čiščenje nikoli ne
uporabljajte visokotlačnega čistilnika!

• Obrišite motokultivator z vlažno krpo, tako da so
vse površine čiste. Obrišite površine z oljnato krpo,
tako da preprečite rjavenje.

• Stroj vedno hranite na suhem, čistem mestu.

Iskanje napak

Motor se ne zažene

1. Preverite nastavitev goriva.

2. Preverite svečko.

3. Preverite, ali se v rezervoarju nahaja sveži bencin.

4. Ostala navodila za iskanje napak si oglejte v ločenih
navodilih motorja.

Motor ne dela enakomerno

1. Vzvod za plin se ne sme nastaviti na maks.

2. Preverite, ali se v rezervoarju nahaja sveži bencin.

Rezila se ne obračajo

1. Preverite, ali so se med rezili zagozdili kamni.

2. Kamne sprostite tako, da odstranite rezila.

3. Preverite obratovalno stanje in nameščenost kablov.

4. Preverite obratovalno stanje in nameščenost pasa.

5. Preverite nastavitev vpenjalnika pasu.

Rezila se ne ustavijo samodejno

1. Ugasnite motor in se obrnite na prodajalca.

33

Hrup, vibracija in previdnostni ukrepi

1. Dolgotrajna izpostavljenost hrupu nad 85 dB (A) je
škodljiva. Vedno uporabljajte naušnike, ko je stroj v
uporabi.

2. Zmanjšajte hitrost obratovanja motorja, da
zmanjšate vibracije in nivo hrupa.

3. Za dodatno zmanjševanje ravni hrupa uporabljajte
stroj le v odprtem okolju.

4. Vibracije je mogoče zmanjšati tudi tako, da trdno
držite ročaj.

5. Da ne bi ovirali druge, uporabljajte stroj le podnevi.

6. Vedno nosite tesno zapete delovne obleke, trpežne
delovne rokavice, naušnike in nedrseče čevlje z
jeklenimi kapicami.

7. Vsake 2 delovni uri naredite 30-minutni premor.

8. Obrabljeni pas mora zamenjati / servisirati
pooblaščeni prodajalec.

34

HR - Sadržaj - "Originalne upute"

Sigurnosne mjere ............................................................... 35

Sklapanje ............................................................................ 36

Odijevanje .......................................................................... 36

Rad s kopačicom ................................................................ 36

Područje rada ..................................................................... 37

Podešavanje ručke ............................................................. 37

Podešavanje kotača / graničnika za dubinu ....................... 37

Podmazivanje prijenosnika ................................................. 37

Pokretanje i zaustavljanje motora ....................................... 37

Čišćenje kopačice .............................................................. 37

Zamjena ulja ....................................................................... 37

Održavanje zračnog filtra .................................................... 37

Skladištenje ........................................................................ 38

Otkrivanje smetnji ............................................................... 38

Buka, vibracije i mjere opreza ............................................ 38

Specifikacije ....................................................................... 43

Tilbehør .............................................................................. 44

Dodaci ................................................................................ 44

CE certifikat o sukladnosti .................................................. 49

Čestitamo na kupnji nove kopačice. Molimo pažljivo
pročitajte ovaj priručnik s uputama, naročito sigurnosna
upozorenje označena simbolom.

Rezervni dijelovi

Crteži rezervnih dijelova za određeni proizvod se mogu

pronaći na našoj web stranici www.texas.dk. Ako sami

pronađete brojeve dijelova, to će olakšati bržu uslugu.

Za kupnju rezervnih dijelova, molimo obratite se svom

distributeru. Listu distributera ćete pronaći na web stranici

tvrtke Texas.

Sigurnosne mjere



Postavljanje

Ne stavljajte ruke ili stopala blizu ili ispod rotirajućih

dijelova.

Pažljivo pročitajte ove upute. Uvjerite se da ste upoznati

s različitim kontrolama, postavkama i ručkama opreme.

Naučite kako zaustaviti jedinicu i budite sigurni da ste

upoznati s načinom zaustavljanja u slučaju nužde.

Nikad ne dozvolite djeci ili osobama koje nisu upoznate

s ovim uputama koristiti ovaj stroj. Povedite računa da
lokalni propisi mogu ograničavati dob rukovatelja.

Ako se osjećate loše, umorno ili ste konzumirali alkohol

ili lijekove, nemojte rukovati strojem.

Uvijek pregledajte stroj prije uporabe. Uvjerite se da

nema istrošenih niti oštećenih dijelova.

Zamijenite istrošene ili oštećene elemente i vijke u

kompletu kako biste očuvali ravnotežu.

Rukovatelj stroja je odgovoran za sigurnost ljudi.
Nikada ne koristite stroj u blizini djece ili životinja.
Rukovatelj stroja je odgovoran za bilo kakve nezgode ili

opasnosti po druge osobe i njihovu imovinu.

Temeljito pregledajte područje gdje će se koristiti

oprema, a ako je neophodno uklonite sve strane
objekte.

Nemojte dopunjavati benzin u zatvorenim prostorijama ili

dok je motor uključen.

Prosuti benzin je iznimno zapaljiv; nikad ga ne dosipajte

dok je motor još vruć.

Izbrišite sav prosuti benzin prije pokretanja motora. On

može prouzročiti požar ili eksploziju!

Budite svjesni opasnosti tijekom rada na zahtijevnom tlu;

veoma kamenitoj ili tvrdoj zemlji.

Potrebne su čizme s neklizajućim potplatima i čeličnim

ojačanjem. Izbjegavajte široku odjeću.

Rad

Uvijek pokrenite motor iz sigurne zone.
Ne napuštajte sigurnu zonu tijekom rada sa strojem, ako

je neophodno napustiti sigurnu zonu, isključite motor
prije napuštanja zone.

Nakon udarca u strani objekt, odmah zaustavite motor,

skinite poklopac za svjećice i temeljito pregledajte stroj
radi oštećenja. Popravite oštećenje prije nastavka
radova

Ako stroj počne nenormalno vibrirati, zaustavite motor i

odmah potražite uzrok. Vibriranje je, općenito,
upozorenje na oštećenje.

Uvijek odvojite poluge, isključite motor i izvadite svjećicu

kad se jedinica ostavlja bez nadzora.

Uvijek isključite motor i osigurajte da su se svi pokretni

dijelovi u potpunosti zaustavili prije nego što započnete
s bilo kakvim popravkama, podešavanjima ili
pregledima.

Iskažite iznimnu opreznost prilikom rada na kosinama.
Nikada ne radite sa strojem brzim tempom.
Nemojte preopterećivati kapacitet stroja pokušavajući

raditi prevelikom brzinom.

Nemojte prevoziti putnike.
Obratite pozornost kad stroj ide unatrag.
Nikada ne dozvolite posmatračima stajati ispred

jedinice.

Uvijek odvojite noževe ako se ne rabe.
Strojem rukujte samo tijekom dana ili u cijelosti

osvijetljenim područjima

Osigurajte stabilno uporište za stopala i uvijek čvrsto

držite ručke. Uvijek hodajte, nikad nemojte trčati.

Nemojte rukovati opremom kad ste bosonogi ili nosite

sandale.

Iskažite iznimnu opreznost prilikom mijenjanja smjera na

kosinama.

35

Kod kopačica, prednjih, osigurajte da su noževi zaštićeni

sigurnosnim oklopom, moraju biti slobodni samo dijelovi
noževa koji rade u tlu.

Nikada ne pokušavajte uraditi nikakve prilagodbe dok je

motor u radu.

Iskažite iznimnu opreznost prilikom okretanja ili vuče

stroja unatrag.

Nikada ne raditi s motorom u zatvorenim prostorima ili u

područjima s lošom ventilacijom. Ispušni plinovi iz
motora sadrže ugljični monoksid. Nepoštivanja mjera
opreza može rezultirati trajnom ozljedom ili smrtnim
slučajem.

Sigurnost u radu s benzinom

Iskažite izniman oprez prilikom rukovanja s benzinom.

Benzin je izuzetno zapaljiv, a isparavanja su
eksplozivna.

Može doći do ozbiljne tjelesne ozljede kad se benzin

prospe na vas ili vašu odjeću. Odmah isperite kožu i
promijenite odjeću!

Koristite isključivo odobreni spremnik za benzin. Ne

rabite boce od sokova ili slično!

Ugasite sve cigarete, cigare, lule i druge izvore

zapaljenja.

Nikada ne dopunjujte benzin u zatvorenom prostoru.
Ostavite motor da se ohladi prije dopunjavanja benzina
Nikada ne punite spremnik na više od 2,5 cm do dna

lijevka kako biste ostavili mjesta za širenje goriva.

Nakon dopunjavanja goriva, čvrsto zategnite čep.
Nikada ne rabite funkciju zabravljivanja pištolja za

benzin tijekom dopunjavanja.

Ne smijete pušiti za vrijeme dopunjavanja.
Nikada ne dopunjujte unutar zatvorene građevine ili

tamo gdje isparenja benzina mogu doći u dodir s
izvorom zapaljenja.

Benzin i motor držite udaljene od aparata, plinskih

plamenika, roštilja, električnih aparata, alata sa strujnim
napajanjem, itd.

Ako se spremnik za gorivo mora isprazniti, to se mora

uraditi na otvorenom prostoru

Održavanje i skladištenje

Motor se mora zaustaviti prilikom obavljanja radova

održavanja i čišćenja, prilikom zamjene alatki i kad se
transportira nekim drugim sredstvima, osim svojim
vlastitim pogonom.

Redovite provjeravajte jesu li svi vijci i navrtke stegnuti.

Ako je potrebno, dodatno ih pritegnite.

Motor mora biti potpuno ohlađen prije odlaganja u

zatvoreni prostor ili prije prekrivanja.

Ako se stroj ne koristi određeni period, molimo

pogledajte upute u ovom priručniku.

Prema potrebi održavajte ili zamijenite natpise o

sigurnosti i uputama.

Koristite isključivo originalne rezervne dijelove ili

dodatke. Ako se ne rabe originalni dijelovi ili dodaci,
odgovornost proizvođača se poništava.

Zamijenite neispravne prigušnike buke.

Razno

Zupčanici se isporučuju već podmazani. Međutim, uvijek

provjerite jesu li dobro podmazani prije svake uporabe.

Motor nije napunjen uljem.
Tvornički podešeni upravljački uređaji, kao što su kabel

na kvačilu na ručki, se ne smiju skidati niti otkrivati.

Rezervoar za gorivo prazniti samo na otvorenom

prostoru. Benzin je izuzetno zapaljiv, a isparavanja su
eksplozivna.

Osigurajte pravilno pričvršćivanje i osiguranje stroja

prilikom transportiranja na labudici i slično.

Smanjite prigušivanje tijekom gašenja motora i zatvorite

ventil za gorivo.

Sklapanje

Molimo slijedite korake na slici:

(Stvarni model se može razlikovati od modela prikazanog na
ilustraciji.)

1. Sadržaj pakiranja

A. Noževi
B. Kopačica s kabelima i pomoćnim kotačima
C. Noževi eksterni
D. Diskovi za zaštitu
E. Upravljač (samo za TX602 / TX612)
F. Graničnik za dubinu
G. Amortizer
H. Nosač za upravljač (samo za TX602 / TX612)
I. Donja ručka x2 (samo za TX601 / TX611)
J. Upravljač (samo za TX601 / TX611)

2. Samo za model TX 601 / TX611

Sastavite blok donje ručke. Koristite priložene okove i
vijke.

Pričvrstite ručku. Koristite priloženi komplet za
montiranje kao što je prikazano.

3. Samo za model TX 602 / TX612

Namjestite ručku na nosač (1-H) i pričvrstite je pomoću
ručnog kotača.

Napomena: Pobrinite se da vijak prolazi kroz oprugu.

4. Namontirajte ručku za kvačilo kao što je prikazano na

slici.

5. Namontirajte bočne diskove koristeći priložene vijke i

navrtke. Povedite računa da bočni disk mora ići ispod
šasije.

6. Pričvrstite amortizer koristeći priložene vijke i navrtke.

7. Namontirajte noževe koristeći zatike i

Napunite motor uljem.

Pogledajte odjeljak o zamjeni ulja za više pojedinosti.

Odijevanje

Prilikom uporabe stroja, oblačite pripijenu radnu odjeću,
radne rukavice koje se teško habaju, štitnike za uši i
neklizajuće čizme s čeličnom kapicom.

Rad s kopačicom

čivije.

Osigurajte da je stroj postavljen na ravnu površinu s

pomoćnim kotačima spuštenim prije pokretanja.

Uklonite sve strane objekte s radnog područja prije

uporabe stroja. Kamenje, staklo, granje i slično
mogu oštetiti kopačicu. Također provjerite jesu li
vijci na kopačici pritegnuti.

Pokrenite motor kao što je navedeno dolje u uputi.

Stanite na udaljenosti od pokretnih dijelova stroja.

Nikada ne pokušavajte pomjeriti stroj ni na koji drugi

način osim onog predviđenog za normalnu uporabu
prilikom rada motora.

Kopačica je konstruirana za uporabu u vrtovima s povrćem i
cvjetnim gredicama. Pobrinite da ste upoznati s ovim
uputama prije rada sa strojem, posebice s postupcima
pokretanja i zaustavljanja motora.

Sl. 10B: Za korištenje crne ručke najprije se mora aktivirati
upravljačka drška. Naginjanjem upravljačke drške na desnu

36

ili lijevu stranu, a zatim aktiviranjem crne ručne poluge,
kopačica se kreće naprijed ili natrag.
Obratite pozornost prilikom vožnje unatrag. Važno je da
područje bude očišćeno od svih prepreka prije vožnje
unatrag. Kopačicu nikada ne pokrećite unatrag uz zid, drvo ili
neku drugu čvrstu prepreku.

Područje rada

Dok se radi sa strojem, a motor je pokrenut, ne napuštajte
zonu radu označenu na sl. 11. Ako je neophodno napustiti
radnu zonu, na primjer radi spajanja dodatka, prvo zaustavite
motor.

Općenito je neophodno prevesti kopačicu preko dijela zemlje
2-3 puta iz različitih pravaca. Nemojte kopati veoma vlažno
tlo, jer će se stvoriti grude zemlje koje se teško razbijaju.

Podešavanje ručke

Samo za model TX602: Sl. 3 Kut ručke se može podesiti.
Koristite dva ručna kotača za postavljanje jednog od 3
postojeća položaja. Ručka se može okrenuti prema naprijed
tijekom transporta. Napomena: Osigurajte da kabeli ne budu
uhvaćeni.

Podešavanje kotača / graničnika za dubinu

Sl. 12 Tijekom rada može biti neophodno podići sklop kotača
jer je povezan s graničnikom za dubinu. Pritisnite papučicu
na desnoj strani pomoćnih kotača kako biste podesili sklop
kotača/graničnika za dubinu na jedan od 3 postojeća
položaja.

Graničnik za dubinu se može postaviti na 3 različite dubine.
Što dublje ide u tlo, noževi za kopanje će dublje raditi, a stroj
će se sporije kretati. Postavljanje pravilne dubine kopanja će
značajno smanjiti napor pri radu. Graničnik za dubinu se
uvijek treba podesiti kako bi odgovarao uvjetima zemljišta.
Preporučamo testiranje nekoliko dubina kako bi se vidjelo
koja je najbolja.

Podmazivanje prijenosnika

Prijenosnik je trajno podmazan u tvornici, stoga ga nikada ne
otvarajte!

Pokretanje i zaustavljanje motora

Ne zaboravite: Prije uporabe uvijek provjerite razinu ulja!

Razina ulja uvijek mora biti između oznake min. i max. na
šipci za mjerenje ulja. Uvijek koristite ulje SAE-30. Koristite
samo bezolovni benzin od 95 oktana. Nikada ne
prepunjavajte spremnik za gorivo.

Upozorenje: Ostanite izvan zone ograničene crticama
prilikom pokretanja motora!
Uvijek pokrećite motor iz zone ograničene točkama Vidjeti sl.
9

Pokretanje motora Vidjeti sl. 10

1. Podesite regulaciju prigušivanja na ručki na maksimalno.

2. Postavite čok na maksimalno. Polugu čoka gurnite u
lijevo do kraja. Čok nije potreban ako je motor vruć.

3. Za pokretanje motora povucite konop za paljenje. Uvijek
ručno vratite konop za paljenje u motor.

4. Kad je motor pokrenut, postavite čok na minimum
(nadesno do kraja). Malo uključite prigušivanje.

Zaustavljanje motora

1. Postavite regulaciju prigušivanja na "nisko" i pustite
motor u rad oko 30 sekundi.

2. Kad motor bude u stanju mirovanja, regulaciju
prigušivanja postavite na potpuno zaustavljanje.

Koristite sanduk s alatom ispod grudobrana kako biste alat
držali pri ruci. Sl. 8.

Vibracije mogu dospjeti do ručke tijekom
uporabe stroja. Stoga preporučamo odmaranje
svaka 2 sata.

Čišćenje kopačice

Kopačica se treba očistiti nakon svake uporabe. Koristite
vrtno crijevo kako biste sprali zemlju i nečistoće. Uklonite svu
travu i slično s osovine rotora. Broj šasije se treba čistiti
samo s vlažnom krpom kako bi se izbjeglo nepotrebno
habanje. Izbjegavajte korištenje strojeva za pranje s visokim
tlakom tijekom čišćenja.

Zamjena ulja

Ulje se, na početku, treba zamijeniti nakon prvih 5 sati
uporabe, a nakon toga jednom godišnje.

1. Ostavite motor u radu 5 minuta radi zagrijavanja

ulja. Ovim se omogućava slobodniji protok ulja i
potpunija zamjena ulja.

2. Nakon 5 minuta, zaustavite motor. Skinite poklopac

sa svjećica. Ispustite ulje odvijanjem čepa za ulje.
Ne zaboravite ispustiti ulje u neki spremnik
odgovarajućeg kapaciteta. Napomena: Motor se ne
smije naginjati unatrag za više od 45 stupnjeva.

3. Ponovo pritegnite čep za ulje i sipajte novo ulje u

motor. To uradite tako što ćete izvaditi šipku za
mjerenje ulja i sipajući preporučenu količinu ulja.

4. Vratite na mjesto poklopac za svjećice.

Druga varijanta je da koristite komplet za izbacivanje ulja.

1. Usisajte ulje kroz otvor lijevka za ulje pomoću

štrcaljke. Uporabite crijevo za dosezanje sifona.

2. Prenesite rabljeno ulje u spremnik.

3. Napunite motor s novim uljem SAE-30.

4. Provjerite razinu ulja pomoću šipke za mjerenje ulja.

Ne zaboravite odložiti rabljeno ulje na siguran način.

Ulje i komplet za izbacivanje ulje nisu priloženi

Održavanje zračnog filtra

Redovito pregledajte i čistite zračni filtar. Ako filtar nije čišćen
duže vrijeme, to će imati utjecaja na snagu motora za
pokretanje i njegovo slabljenje.

1. Očistite oko zračnog filtra prije nego što ga skinete.

2. Pažljivo skinite papirni filtar i provjerite ga. Očetkajte

ga mekom četkom. Ako je veoma prljav, mora se
zamijeniti. Pobrinite se da nikakva nečistoća ne
dođe do dovoda motora.

3. Operite crni pjenasti element na desnoj strani u

toploj, sapunjavoj vodi.

4. Pritiskanjem iscijedite vodu iz pjenastog elementa i

pustite ga da se osuši. Stavite par kapi ulja SAE-30
na filtar kako biste ga malo navlažili uljem. Pažljivo
istisnite sav višak ulja. Ponovo montirajte element.

5. Provjerite jesu li svi dijelovi pravilno namješteni i

poklopci zatvoreni, kao što je prikazano na slici.

37

Održavanje svjećica

• Skinite poklopac sa svjećica.

• Četkom uklonite svaku nečistoću i naslage sa
svjećice.

• Izvadite svjećicu iz njenog grla.

• Provjerite je li izolacija neoštećena.

• Očistite svjećicu pomoću žičane četke.

• Izmjerite razmak između elektroda koji treba biti
0,7-0,8 mm. Izbjegavajte oštetiti elektrodu.

• Ako je oštećena, zamijenite je s novom.

• Svjećicu vratite na mjesto.

• Vratite na mjesto poklopac za svjećice.

Skladištenje

• Ako će se stroj vjerojatno neće koristiti duže
vrijeme, slijedite dolje navedene upute. Time ćete
osigurati duži radni vijek stroja.

• Koristite vrtno crijevo kako biste sprali zemlju i
nečistoće. Uklonite svu travu i slično s osovine
rotora. Broj šasije se treba čistiti samo s vlažnom
krpom kako bi se izbjeglo nepotrebno habanje.
Izbjegavajte korištenje strojeva za pranje s visokim
tlakom tijekom čišćenja.

• Kopačicu izbrišite vlažnom tkaninom tako da sve
površine

• budu čiste. Istrljajte površine nauljenom krpom radi
sprječavanja pojave rđe.

• Uvijek skladištite stroj na suhom, čistom mjestu.

Otkrivanje smetnji

Motor se ne pokreće

5. Provjerite je li regulator goriva pravilno postavljen.

1. Provjerite svjećicu.

2. Provjerite ima li novog goriva u spremniku.

3. Pogledajte zasebne upute za motor radi detaljnijih
uputa za otkrivanje smetnji

Motor ne radi mirno

1. Osigurajte da regulacija prigušivanja nije postavljena
na maks.

2. Provjerite ima li novog goriva u spremniku.

Noževi se ne okreću

6. Provjerite ima li kamenja između noževa.

1. Oslobodite kamenje skidanjem noževa.

2. Provjerite jesu li kabeli u dobrom radnom stanju i
pravilno namješteni.

3. Provjerite je li remen u dobrom radnom stanju i
pravilno namješten.

4. Osigurajte da je zatezač remena pravilno podešen.

Noževi se ne zaustavljaju

1. Zaustavite motor i obratite se svom distributeru.

Buka, vibracije i mjere opreza

1. Dugotrajna izloženost buci razine više od 85 dB (A)
je štetna. Prilikom rada stroja uvijek koristite štitnike
za uši.

2. Smanjite radnu brzinu motora radi smanjivanja
vibracija i razine buke.

3. Za dodatno smanjivanje razine buke stroj koristite
samo na otvorenim područjima.

4. Vibracije se mogu dodatno umanjiti čvrstim
držanjem ručke.

5. Kako biste izbjegli uznemiravanje drugih osoba, stroj
se treba koristiti samo tijekom dana.

6. Uvijek oblačite pripijenu radnu odjeću, radne
rukavice koje se teško habaju, štitnike za uši i
neklizajuće čizme s čeličnom kapicom.

7. Odmarajte se 30 minuta na svaka 2 sata rada.

8. Izlizan remen se mora zamijeniti/ servisirati kod
ovlaštenog distributera.

38

Specifikationer

TX

Model

Længde (mm) 1350 1350 1350 1350 1350
Bredde (mm) 570-850 570-850 570-850 570-850 570-850
Højde (mm) 945 945 945 945 945
Vægt (kg) 56,5 59,5 56 58,5 59,5
Gear frem 1 1 1 1 1
Gear bak 1 1 1 1 1
Styr Fast Justerbar Fast Justerbar Justerbar
Arbejdsbredde 36-85 cm 36-85 cm 36-85 cm 36-85 cm 36-85 cm
Arbejdsdybde 33 cm 33 cm 33 cm 33 cm 33 cm
Rotationshastighed

knive (o/min)
Fedttype Multifak EP-0 Multifak EP-0 Multifak EP-0 Multifak EP-0 Multifak EP-0

Fabrikat Powerline Powerline B&S B&S Robin

Model TG720 / TG722 TG720 / TG722 950 950 SP170
Mapacitet 212 CC 212 CC 208 CC 208 CC 169 cc

Maks power
Lydeffekt

niveau

Specification

Model

Length (mm) 1350 1350 1350 1350 1350
Width (mm) 570-850 570-850 570-850 570-850 570-850
Height (mm) 945 945 945 945 945
Weight (kg) 56,5 59,5 56 58,5 59,5
Forward gears 1 1 1 1 1
Reverse gears 1 1 1 1 1
Handle Fixed Adjustable Fixed Adjustable Adjustable
Working width 36-85 cm 36-85 cm 36-85 cm 36-85 cm 36-85 cm
Working depth 33 cm 33 cm 33 cm 33 cm 33 cm
Rotation speed,

blades
Grease type Multifak EP-0 Multifak EP-0 Multifak EP-0 Multifak EP-0 Multifak EP-0

Brand Powerline Powerline B&S B&S Robin

Model TG720 / TG722 TG720 / TG722 950 950 SP170
Capacity 212 CC 212 CC 208 CC 208 CC 169 cc

Max power
Sound power level of

machine

TX601TG
TX611TG

110 110 110 110 110

4.2 kW /

3600rpm

LWA: 97 LWA: 97 LWA: 97 LWA: 97 LWA: 97

TX601TG
TX611TG

110 110 110 110 110

4.2 kW /

3600rpm

LWA: 97 LWA: 97 LWA: 97 LWA: 97 LWA: 97

TX602TG
TX612TG

Motor

4.2 kW /

3600rpm

TX602TG
TX612TG

Engine

4.2 kW /

3600rpm

TX

TX601B TX602B TX602R

4.5 kW /

3600rpm

TX601B TX602B TX602R

4.5 kW /
3600rpm

4.5 kW /

3600rpm

4.5 kW /

3600rpm

4.2 kW /

3600rpm

4.2 kW /

3600rpm

39

Technische Daten

TX

Modell

TX601TG
TX611TG

TX602TG
TX612TG

TX601B TX602B TX602R

Länge (mm) 1350 1350 1350 1350 1350
Breite (mm) 570-850 570-850 570-850 570-850 570-850
Höhe (mm) 945 945 945 945 945
Gewicht ohne Kraftstoff (kg) 56,5 59,5 56 58,5 59,5
Vorwärtsgänge 1 1 1 1 1
Rückwärtsgänge 1 1 1 1 1
Griff Fest Einstellbar Fest Einstellbar Einstellbar
Arbeitsbreite 36-85 cm 36-85 cm 36-85 cm 36-85 cm 36-85 cm
Arbeitstiefe 33 cm 33 cm 33 cm 33 cm 33 cm
Drehgeschwindigkeit

(U/min)
Fett typ Multifak EP-0 Multifak EP-0 Multifak EP-0

110 110 110 110 110

Multifak EP-

0

Multifak EP-0

Motor

Marke Powerline Powerline B&S B&S Robin

Modell TG720 / TG722 TG720 / TG722 950 950 SP170
Kapazität 212 CC 212 CC 208 CC 208 CC 169 cc

Max. Leistung
Schallleistungspegel der

Maschine

4.2 kW /

3600rpm

WA: 97 LWA: 97 LWA: 97 LWA: 97 LWA: 97

L

4.2 kW /

3600rpm

4.5 kW /

3600rpm

4.5 kW /

3600rpm

4.2 kW /

3600rpm

Caractéristiques techniques

TX

Modèle

TX601TG
TX611TG

TX602TG
TX612TG

TX601B TX602B TX602R

Longueur (mm) 1350 1350 1350 1350 1350
Largeur (mm) 570-850 570-850 570-850 570-850 570-850
Hauteur (mm) 945 945 945 945 945
Poids (kg) 56,5 59,5 56 58,5 59,5
Vitesses avant 1 1 1 1 1
Vitesses arrière 1 1 1 1 1
Traiter Fixe Réglable Fixe Réglable Réglable
Largeur de travail 36-85 cm 36-85 cm 36-85 cm 36-85 cm 36-85 cm
Profondeur de travail 33 cm 33 cm 33 cm 33 cm 33 cm
Vitesse de rotation,

les pales
Type de graisse Multifak EP-0 Multifak EP-0

110 110 110 110 110

Multifak EP-0 Multifak EP-

0

Multifak EP-0

Moteur

Marque Powerline Powerline B&S B&S Robin

Modèle TG720 / TG722 TG720 / TG722 950 950 SP170
Capacité 212 CC 212 CC 208 CC 208 CC 169 cc

Puissance maxi
Niveau de puissance

acoustique de la machine

4.2 kW /

3600rpm

WA: 97 LWA: 97 LWA: 97 LWA: 97 LWA: 97

L

4.2 kW /

3600rpm

4.5 kW /

3600rpm

4.5 kW /

3600rpm

4.2 kW /

3600rpm

40

Dane techniczne

TX

Model

TX601TG
TX611TG

TX602TG
TX612TG

TX601B TX602B TX602R

Długość (mm) 1350 1350 1350 1350 1350
Szerokość (mm) 570-850 570-850 570-850 570-850 570-850
Wysokość (mm) 945 945 945 945 945
Waga (kg) 56,5 59,5 56 58,5 59,5
Biegi do przodu 1 1 1 1 1
Biegi wsteczne 1 1 1 1 1
Uchwyt Stała Regulowana Stała Regulowana Regulowana
Szerokość robocza 36-85 cm 36-85 cm 36-85 cm 36-85 cm 36-85 cm
Głębokość pracy 33 cm 33 cm 33 cm 33 cm 33 cm
Prędkość obrotowa,

ostrza

110 110 110 110 110

Rodzaj smaru Multifak EP-0 Multifak EP-0 Multifak EP-0 Multifak EP-0 Multifak EP-0

Silnik

Marka Powerline Powerline B&S B&S Robin

Model TG720 / TG722 TG720 / TG722 950 950 SP170
Pojemność 212 CC 212 CC 208 CC 208 CC 169 cc

Maksymalna moc
Poziom mocy akustycznej

maszyny

4.2 kW /

3600rpm

WA: 97 LWA: 97 LWA: 97 LWA: 97 LWA: 97

L

4.2 kW /

3600rpm

4.5 kW /
3600rpm

4.5 kW /

3600rpm

4.2 kW /

3600rpm

Specificaţii

TX

Model

TX601TG
TX611TG

TX602TG
TX612TG

TX601B TX602B TX602R

Lungime (mm) 1350 1350 1350 1350 1350
Lățime (mm) 570-850 570-850 570-850 570-850 570-850
Inaltime (mm) 945 945 945 945 945
Greutate (kg) 56,5 59,5 56 58,5 59,5
Trepte de viteză înainte 1 1 1 1 1
Unelte reverse 1 1 1 1 1
Mâner Fix Reglabil Fix Reglabil Reglabil
Latime de lucru 36-85 cm 36-85 cm 36-85 cm 36-85 cm 36-85 cm
Adancime de lucru 33 cm 33 cm 33 cm 33 cm 33 cm
Viteza de rotație,

lame
Unsoare de tip Multifak EP-0 Multifak EP-0 Multifak EP-0 Multifak EP-0

110 110 110 110 110

Multifak EP-

0

Motor

Marca Powerline Powerline B&S B&S Robin

Model TG720 / TG722 TG720 / TG722 950 950 SP170
Capacitate 212 CC 212 CC 208 CC 208 CC 169 cc

Putere maxima
Nivelul de putere acustică

mașinii

4.2 kW /

3600rpm

L

WA: 97 LWA: 97 LWA: 97 LWA: 97 LWA: 97

4.2 kW /

3600rpm

4.5 kW /
3600rpm

4.5 kW /

3600rpm

4.2 kW /

3600rpm

41

Технические характеристики

TX

модель TX601TG

TX611TG

Длина (мм)
Ширина (мм)
Высота (мм)
Вес (кг)
Кол-во передач

вперед
Кол-во передач
назад

1350 1350 1350 1350 1350

570-850 570-850 570-850 570-850 570-850

945 945 945 945 945

56,5 59,5 56 58,5 59,5

1 1 1 1 1

1 1 1 1 1

TX602TG
TX612TG

TX601B TX602B TX602R

Рукоятка Нерегулируемая Регулируемая Нерегулируемая Регулируемая Регулируемая
Рабочая ширина
(см)
Рабочая глубина

(см)
Скорость
вращения фрез
Тип смазки
редуктора

36-85 36-85 36-85 36-85 36-85

33 33 33 33 33

110 110 110 110 110

Multifak EP-0 Multifak EP-0 Multifak EP-0 Multifak EP-0 Multifak EP-0

двигатель

марка

Powerline Powerline B&S B&S Robin

модель TG720 / TG722 TG720 / TG722 950 950 SP170
Объём

двигателя

212 212 208 208 169

(куб.см.)

Номинальная
мощность (л.с.)

Максимальная
мощность (л.с.)

Уровень шума

(дБ)

5,6 при

3600 об/мин

8 8

WA

: 97 LWA: 97 LWA: 97 LWA: 97 LWA: 97

L

5,6 при

3600 об/мин

См. инструкцию

на двигатель

См. инструкцию

на двигатель

См. инструкцию

на двигатель

См. инструкцию

на двигатель

5,8 при

3600 об/мин

6

Производитель: Texas A/S Knullen 22 • DK 5260 Odense S • Denmark
Tel. [phone]

• E-mail: [email protected] • www.texas.dk

Изготовлено в Китае

Tehnični podatki

TX

Model

TX601TG
TX611TG

TX602TG
TX612TG

TX601B TX602B TX602R

Dolžina (mm) 1350 1350 1350 1350 1350
Širina (mm) 570-850 570-850 570-850 570-850 570-850
Višina (mm) 945 945 945 945 945
Teža (kg) 56,5 59,5 56 58,5 59,5
Sprednje prestave 1 1 1 1 1
Vzvratne prestave 1 1 1 1 1
Ročaj Fiksni Nastavljivi Fiksni Nastavljivi Nastavljivi
Delovna širina 36-85 cm 36-85 cm 36-85 cm 36-85 cm 36-85 cm
Delovna globina 33 cm 33 cm 33 cm 33 cm 33 cm
Hitrost obračanja, rezila 110 110 110 110 110
Vrsta masti Multifak EP-0 Multifak EP-0 Multifak EP-0 Multifak EP-0 Multifak EP-0

Motor

Znamka Powerline Powerline B&S B&S Robin

Model TG720 / TG722 TG720 / TG722 950 950 SP170
Prostornina 212 CC 212 CC 208 CC 208 CC 169 cc

Maks. moč
Raven zvočne moči

stroja

4,2 kW /

3600rpm

WA

: 97 LWA: 97 LWA: 97 LWA: 97 LWA: 97

L

4,2 kW /

3600rpm

4,5 kW /

3600rpm

4,5 kW /

3600rpm

4,2 kW /

3600rpm

42

Specifikacije

TX

Model

TX601TG
TX611TG

TX602TG
TX612TG

TX601B TX602B TX602R

Dužina (mm) 1350 1350 1350 1350 1350
Širina (mm) 570-850 570-850 570-850 570-850 570-850
Visina (mm) 945 945 945 945 945
Težina (kg) 56,5 59,5 56 58,5 59,5
Mjenjači stupnja

prijenosa za naprijed
Mjenjači stupnja
prijenosa za nazad

1 1 1 1 1

1 1 1 1 1

Ručka Fiksirano Prilagodljivo Fiksirano Prilagodljivo Prilagodljivo
Radna širina 36-85 cm 36-85 cm 36-85 cm 36-85 cm 36-85 cm
Radna dubina 33 cm 33 cm 33 cm 33 cm 33 cm
Brzina rotiranja

oštrice

110 110 110 110 110

Vrsta maziva Multifak EP-0 Multifak EP-0 Multifak EP-0 Multifak EP-0 Multifak EP-0

Motor

Marka Powerline Powerline B&S B&S Robin

Model TG720 / TG722 TG720 / TG722 950 950 SP170
Kapacitet 212 CC 212 CC 208 CC 208 CC 169 cc

Maks snaga
Razina snage zvuka u

stroju

4,2 kW /

3600rpm

WA: 97 LWA: 97 LWA: 97 LWA: 97 LWA: 97

L

4,2 kW /

3600rpm

4,5 kW /

3600rpm

4,5 kW /

3600rpm

4,2 kW /

3600rpm

43

22

21

30

21

15

16

17

18

20

22

28

23

25

26

24

22

27

21

Tilbehør

V

Sidetallerkener: bruges når der fræses imellem afgrøder for eksempel Gulerødder/kartofler for at

undgå afgrøderne, at dækkes af jord. Sidetallerkener kan også bruges, hvis der skal fræses langs en
væg eller flisegang, eller i blød jord. Varenummer 91061000100
Plænelufter: bruges for at give græsplænen luft og fjerne dødt græs i bunden af plænen. Græsset
bliver grønnere og stærkere, og derved undgås mos i plænen. Bagkonsol er nødvendig for montering.
Varenummer 91051500100 + 91057000100
Skuffejern: bruges til at løsne jorden og dermed fjerne ukrudt på stier og indkørsler. Bagkonsol er
nødvendig for montering. 91061500100 + 91057000100
Harve: bruges til at løsne jorden imellem afgrøder og dermed fjernes ukrudt.
Bagkonsol er nødvendig for montering. Varenummer 91070000100 + 91057000100
Rive: bruges til at rive gangstier og indkørsler med løse sten for eksempel perlesten. Bagkonsol er
nødvendig for montering. Varenummer 91062500100 + 91057000100
Hyppeplov: bruges til at hyppe jord op om kartofler, gulerødder og andre lignende rodfrugter.
Bagkonsol er nødvendig for montering. Varenummer 91060500100 + 91057000100
Spadeklør: bruges hvor jorden er løs, og der skal køres med hyppeplov eller harve, i stedet for hjul.
Varenummer 91060700100
Sneskraber: bruges til at skrabe sne fra et fast underlag, for eksempel fliser Kan med fordel skråtstilles
højre/venstre. Monteringsplade er nødvendig for montering. Varenummer 92000160100 +
91058000100
Snekæder: bruges sammen med sneskraber hvis det er meget glat for at maskinen giver et bedre
vejgreb. Varenummer 91115000100

ægtklodser: bruges for at give maskinen et bedre greb når der køres med vogn eller sneskraber. Kan

kun monteres på hjul. Varenummer 91097000100
Mellemknive: bruges for at give maskinen en større fræserbredde. Samtidig giver de maskinen en

roligere kørsel og kan med fordel bruges ved meget løs jord. Varenummer 91050700100

Hjul: bruges ved montering af tilbehør, for eksempel rive. Varenummer 91053000100

Bagkonsol: bruges ved montering af tilbehør. Varenummer 91057000100

Accessories

Side guards: used for tilling in between crops, such as carrots/potatoes, to avoid covering the crops in

soil. Side guards can also be used for tilling along a wall or stone path, or in soft soil. Item number
91061000100
Scarifier: used to aerate the lawn and remove underlying dead grass from the lawn. The grass grows
greener and stronger, which prevents the grown of moss. The rear bracket is necessary for fitting. Item
number 91051500100 + 91057000100
Push hoe: used to loosen the soil and thus remove weeds on paths and entrances. The rear bracket is
necessary for fitting. Item number 91061500100 + 91057000100
Harrow: used to loosen the soil between crops and thus remove weeds.
The rear bracket is necessary for fitting. Item number 91070000100 + 91057000100
Rake: used to rake paths and entrances with loose stones, for instance pebbles. The rear bracket is
necessary for fitting. Item number 91062500100 + 91057000100
Ridge plough: used to plough up ground for potatoes, carrots and other root crops. The rear bracket is
necessary for fitting. Item number 91060500100 + 91057000100
Digging claws: used if the soil is loose and the machine is to be operated with a ridge plough or harrow
instead of wheels. Item number 91060700100
Snow scraper: used to scrape snow from a solid surface, such as paving slabs. Can be tilted to the
left/right. The assembly plate is necessary for fitting. Item number 92000160100 + 91058000100
Snow chains: used with snow blade if it is very slippery to the machine gives a better grip. Item number
91115000100
Weight blocks: used to give the machine a better grip when operating with a trailer or snow scraper.
Can only be fitted with wheels. Item number 91097000100
Intermediate blades: used to give the machine a larger tiller width. They also give the machine a
smoother ride and can be advantageously used by very loose soil. Item number 91050700100

Wheels: used to mount accessories, such as rake. Item number 91053000100

Rear bracket: used to fit accessories. Item number 91057000100

Figur 25

Figur 18

Figur 30

Figur 17

Figur 30

Figur 16

Figur 30

Figur 15

Figur 30

Figur 20

Figur 30
Figur 22

Figur 24

Figur 23

Figur 28

Figur 26

Figur 27

Figur 21

Figur 30

Fig. 25

Fig. 18
Fig. 30

Fig. 17
Fig. 30

Fig. 16
Fig. 30
Fig. 15
Fig. 30
Fig. 20
Fig. 30

Fig. 22
Fig. 24

Fig. 23
Fig. 28
Fig. 26

Fig. 21
Fig. 27

Fig. 21

Fig. 30

45

Zubehör

V

Seitliche Schutzbleche: Sie sollen verhindern, dass eng stehende Pflanzen (Möhren, Kartoffeln usw.)

beim Fräsen mit Erde behäuft werden. Sie leisten auch beim Fräsen entlang von Steinwegen, Wänden
oder in weicher Erde gute Dienste.

ertikutierer: Dient zum Durchlüften des Rasens und entfernt altes Gras und Moos. Der Rasen wächst

besser und Moosbildung wird verhindert. Die hintere Halterung ist für die Befestigung erforderlich.
Schaufeleisen: Dient zum Lockern der Erde und entfernt Unkraut auf Wegen und Eingangsbereichen.
Die hintere Halterung ist für die Befestigung erforderlich.
Egge: Dient zum Lockern der Erde und zur Unkrautentfernung. Die hintere Halterung ist für die
Befestigung erforderlich.
Harke: Dient zum Harken von Wegen und Eingangsbereichen mit losen Steinen (Kies o. Ä.). Die
hintere Halterung ist für die Befestigung erforderlich.
Häufelpflug: Dient zum Pflügen des Bodens für den Anbau von Kartoffeln, Möhren und anderen
Hackfrüchten. Die hintere Halterung ist für die Befestigung erforderlich.
Grabklauen: Finden Verwendung in loser Erde, wenn das Gerät mit Häufelpflug oder Egge statt mit
Rädern benutzt wird.
Schneeschaufel: Dient zum Schneeräumen auf festen Untergründen (Pflastersteinen usw.). Lässt sich
nach rechts oder links kippen. Die Platte ist für die Befestigung erforderlich.
Schneeketten: Werden zusammen mit dem Schneeschaufel eingesetzt, um bei glatten Wegen bessere
Haftung zu gewährleisten.
Gewichte: Sie sollen dem Gerät bei Betrieb mit Anhänger oder Schneeschaufel bessere Bodenhaftung
verleihen. Lassen sich nur zusammen mit den Rädern verwenden.
Zwischenmesser: Damit lässt sich eine größere Fräsbreite erreichen. Das Gerät läuft ruhiger. In sehr
loser Erde leisten sie ebenfalls gute Dienste.
Räder: Werden gebraucht, wenn Geräte (Harke usw.) angebaut werden sollen.

Abb. 25

Abb. 18,

Abb. 30
Abb. 17
Abb. 30
Abb. 16
Abb. 30
Abb. 15
Abb. 30
Abb. 20
Abb. 30

Abb. 22
Abb. 24
Abb. 23

Abb. 28
Abb. 26

Abb. 21
Abb. 27

Abb. 21

Hintere Halterung: Zur Anbringung von Geräten.

Accessoires

Protections latérales : utilisées pour retourner la terre entre les cultures, par exemple, les carottes ou

les pommes de terre, pour éviter de les recouvrir de terre. Les protections latérales peuvent également
être utilisées pour retourner la terre le long d’un mur, d’un chemin de pierre ou dans des sols mous.
Scarificateur : utilisé pour aérer le gazon et en retirer la couche d’herbes sèches. L’herbe pousse plus
verte et plus forte, ce qui évite la pousse de mousse. Le crochet arrière est nécessaire pour sa mise en
place.
Ratissoire à pousser : utilisé pour ameublir le sol et, ainsi, retirer les mauvaises herbes des allées et
des entrées. Le crochet arrière est nécessaire pour sa mise en place.
Herse : utilisée pour retourner la terre entre les cultures et, ainsi, retirer les mauvaises herbes.
Le crochet arrière est nécessaire pour sa mise en place.
Râteau : utilisé pour ratisser allées et entrées avec des cailloux épars, par exemple, des galets. Le
crochet arrière est nécessaire pour sa mise en place.
Charrue billonneuse : utilisée pour labourer le sol pour les pommes de terre, les carottes et autres
plantes sarclées. Le crochet arrière est nécessaire pour sa mise en place.
Griffes : utilisées lorsque le sol est meuble et que la machine doit fonctionner avec une charrue
billonneuse ou une herse au lieu des roues.
Déneigeur : utilisé pour chasser la neige d’une surface solide, par exemple, des dalles. Il peut être
incliné sur la gauche ou sur la droite. La plaque d’assemblage est nécessaire pour sa mise en place.
Chaînes : utilisées en même temps que le déneigeur lorsque le sol glisse beaucoup, afin d’augmenter
l’adhérence de la machine.
Poids : utilisés pour permettre à la machine d’avoir une meilleure adhérence lorsque vous travaillez
avec une remorque ou un déneigeur. Ils ne peuvent être installés qu’avec des roues.
Lames intermédiaires : utilisées pour donner à la machine une plus grande largeur de travail. Elles
aident également la machine à travailler plus en douceur et peuvent être utilisées dans des sols très
meubles.

Roues : utilisées pour le montage d’accessoires tels que les râteaux.

Crochet arrière : utilisé pour installer les accessoires.

Abb. 30

Fig. 25

Fig. 18
Fig. 30

Fig. 17
Fig. 30
Fig. 16
Fig. 30
Fig. 15
Fig. 30
Fig. 20
Fig. 30

Fig. 22
Fig. 24

Fig. 23
Fig. 28
Fig. 26

Fig. 21

Fig. 27

Fig. 21

Fig. 30

46

Akcesoria

Д

Д

Prowadnice boczne: Używane do uprawy pomiędzy rzędami roślin, takimi jak marchewki/ziemniaki,
aby uniknąć zarzucenia ich ziemią. Osłony boczne można również używać do uprawy ziemi wzdłuż
ściany lub kamiennej alejki, albo przy miękkiej glebie.
Zrywarka: używana do aeracji trawnika i usuwania z niego podścielającej martwej trawy. Wyrasta
wtedy bardziej zielona i silna trawa, co zapobiega wzrostowi mchu. Konieczne jest zamontowanie
tylnego wspornika.
Planet: używany do rozluźniania gleby w celu usuwania chwastów na ścieżkach i przy wejściach.
Konieczne jest zamontowanie tylnego wspornika.
Brona: używana do rozluźniania gleby pomiędzy uprawami w celu usunięcia chwastów.
Konieczne jest zamontowanie tylnego wspornika.
Grabie: używane do grabienia ścieżek i wejść z luźnymi kamykami, na przykład otoczakami. Konieczne
jest zamontowanie tylnego wspornika.
Obsypnik: używany do przeorania gruntu pod ziemniaki, marchwi i inne rośliny okopowe. Konieczne
jest zamontowanie tylnego wspornika.
Kopaczka: używana wtedy, gdy gleba jest luźna a maszyna ma pracować z obsypnikiem lub broną,
zamiast kół.
Zgarniarka śniegu: używana do zgarniania śniegu z twardej nawierzchni, jak płyty chodnikowe. Może
być odchylana w lewo/prawo. Konieczne jest zamontowanie płyty montażowej.
Łańcuchy przeciwpoślizgowe: używane razem ze zgarniarką do śniegu, aby na śliskich
nawierzchniach zapewnić lepszą przyczepność.
Obciążniki: używane po to, aby zapewnić maszynie lepszą przyczepność przy pracy z przyczepą lub
zgarniarką śniegu. Mogą być mocowane tylko do kół.
Pośrednie zespoły noży: pozwalają na uzyskanie większej szerokości uprawy. Maszyna pracuje z
nimi spokojniej i może być używana na bardzo luźnej glebie.

Koła: używane są, gdy montuje się akcesoria, na przykład grabie.

Tylny wspornik: używany jest do montowania akcesoriów.

Навесное оборудование

иски для защиты растений: используются при культивации между разными культурами,

например, морковью и картофелем, чтобы предотвратить засыпание их землей. Боковые диски
могут также применяться, если культиватор используется на грядке, имеющей ограничитель или
расположенной вдоль стены, а также в случае культивирования мягкой почвы.
Аэратор: используется для аэрации газонов и для создания оптимальных условий для роста
травы. Необходима задняя сцепка.
Полольник: используется для разрыхления почвы между культурами и удаления сорняков.
Необходима задняя сцепка.
Борона: используется для разрыхления почвы между культурами и удаления сорняков.
Необходима задняя сцепка.

Грабли: используются для выгребания камней, травы, листьев. Необходима задняя сцепка.

Окучник: используется для окучивания картофеля, нарезания борозд. Необходима задняя

сцепка (для 20а).

Грунтозацепы: Используются вместо пневматических колес, на рыхлом грунте.

Отвал: используется для удаления снега. Имеет регулировки рабочих положений. Необходима

передняя сцепка.
Цепи противоскольжения: обеспечивают лучшее сцепление пневматических колес с
поверхностью.
Грузы колесные: используются, для обеспечения лучшего сцепления с поверхностью при
работе с прицепом или отвалом. Могут монтироваться только с пневматическими колесами

ополнительные фрезы: используются для увеличения ширины культивирования. Позволяют

культиватору двигаться более устойчиво и могут использоваться на очень рыхлых грунтах.

Пневматические колеса: используются вместе с навесным оборудованием.

Задняя сцепка: используется для монтажа навесного оборудования

Rysunek

25

Rysunek

18 / 30

Rysunek

17 / 30

Rysunek

16 / 30

Rysunek

15 / 30

Rysunek

20 / 30

Rysunek

22

Rysunek

24 / 23

Rysunek

28

Rysunek

26 / 21

Rysunek

27

Rysunek

21

Rysunek

30

Рисунок

25

Рисунок

18 / 30

Рисунок

17 / 30

Рисунок

16 / 30

Рисунок

15 / 30

Рисунок

20 / 30

Рисунок

22

Рисунок

24 / 23

Рисунок

28

Рисунок

26 / 21

Рисунок

27

Рисунок

21

Рисунок

30

47

Pribor

V

Bočni ščitniki: se uporabljajo za obdelovanje med rastlinami, kot so korenje/krompir, da bi se izognili

zajemanju rastlin v tleh. Bočni ščitniki se lahko uporabljajo tudi za obdelovanje zemlje ob steni ali kamni
stezi ali v mehkih tleh. Številka artikla 91061000100
Prezračevalnik: se uporablja za prezračevanje trate in odstranjevanje stare trave iz travnika. Trava
raste močnejše, kar preprečuje rast maha. Za montažo je potreben zadnji nosilec. Številka artikla
91051500100 + 91057000100
Potisna lopata: se uporablja za rahljanje tal in s tem odstranjuje plevel na stezah in vhodnih. Za
montažo je potreben zadnji nosilec. Številka artikla 91061500100 + 91057000100
Brana: se uporablja za rahljanje tal med rastlinami in na tak način odstranjuje plevel.
Za montažo je potreben zadnji nosilec. Številka artikla 91070000100 + 91057000100
Grablje: se uporabljajo za grabljenje stez in vhodov z ohlapnimi kamni, npr. prodom. Za montažo je
potreben zadnji nosilec. Številka artikla 91062500100 + 91057000100
Plug za osipavanje: se uporablja za pluženje tal za krompir, korenje in druge okopavine. Za montažo
je potreben zadnji nosilec. Številka artikla 91060500100 + 91057000100
Kremplji za izkopavanje: se uporabljajo v rahlih tleh, ko se stroj uporablja s plugom za osipavanje ali
grabljami namesto koles. Številka artikla 91060700100
Strgalo za sneg: se uporablja za čiščenje snega s trde podlage, kot so na primer tlakovci. Lahko se
nagne na levo ali desno. Za montažo je potrebna plošča. Številka artikla 92000160100 + 91058000100
Snežne verige: se uporabljajo skupaj z lopato za sneg, da se pri spolzkih tleh omogoči boljše
oprijemanje stroja. Številka artikla 91115000100
Uteži: stroju omogočajo boljšo oprijemljivost, ko dela s prikolico ali strgalom za sneg. Lahko se
montirajo le s kolesi. Številka artikla 91097000100

mesna rezila: Z njimi se doseže večja širina obdelave tal. Stroj dela bolj mirno. V zelo rahli zemlji

pokazujejo prav tako dobre značilnosti. Številka artikla 91050700100

Kolesa: se uporabljajo za priklop opreme, kot so grablje. Številka artikla 91053000100

Zadnji nosilec: se uporablja za priklop opreme. Številka artikla 91057000100

Dodaci

Diskovi za zaštitu: koriste se za kopanje između usjeva, kao što su mrkva/krumpir, radi izbjegavanje

pokrivanja usjeva zemljom. Diskovi za zaštitu se također mogu koristiti za kopanje duž zida ili kamene
staze, kao i na mekom tlu. Broj artikla: 91061000100
Skarifikator: koristi se provjetravanje travnjaka i uklanjanja osušene trave s travnjaka. Trava raste
zelenija i jača, što sprječava rast lišaja. Za podešavanje je neophodna zadnja konzola. Broj artikla:
91051500100 + 91057000100
Željezna motika: koristi se za rastresanje zemlje i time za uklanjanje korova na stazama i ulazima. Za
podešavanje je neophodna zadnja konzola. Broj artikla: 91061500100 + 91057000100

Drljača: koristi se za rastresanje zemlje između usjeva i time za uklanjanje korova.
Za podešavanje je neophodna zadnja konzola. Broj artikla: 91070000100 + 91057000100

Grabulje: koriste se za grabuljanje staza i ulaza s rasutim kamenjem, primjerice šljunka. Za
podešavanje je neophodna zadnja konzola. Broj artikla: 91062500100 + 91057000100
Plug: koristi se za oranje tla za krumpire, mrkvu i druge korjenaste usjeve. Za podešavanje je
neophodna zadnja konzola. Broj artikla: 91060500100 + 91057000100
Kandže za kopanje: koriste se ako je zemlja rastresita, a stroj treba raditi s plugom ili drljačom umjesto
na kotačima. Broj artikla: 91060700100
Strugač snijega: koristi se za struganje snijega s tvrde površine, kao što su položene ploče na
stazama. Može se nagibati nalijevo/nadesno. Za podešavanje je neophodna montažna ploča. Broj
artikla: 92000160100 + 91058000100
Lanci za snijeg: koriste se s ralicom za snijeg ako je veoma klizavo kako bi stroj bolje prionuo na tlo i
stabilnije se kretao. Broj artikla: 91115000100
Utezi: koriste se da stroju pruže veću stabilnost prilikom rada s prikolicom ili ralicom za snijeg. Mogu se
namontirati samo s kotačima. Broj artikla: 91097000100
Intermedijalne oštrice: koriste se kako bi stroju dale veću širinu kopanja. One također omogućavaju
stroju mirniji hod a preimućstvo je što se mogu koristiti na veoma rastresitoj zemlji. Broj artikla:
91050700100

Kotači: koriste se za montiranje za dodatke, kao što su grabulje. Broj artikla: 91053000100

Zadnja konzola: koristi se za podešavanje dodataka. Broj artikla: 91057000100

Slika 25

Slika 18
Slika 30

Slika 17
Slika 30
Slika 16
Slika 30
Slika 15
Slika 30
Slika 20
Slika 30

Slika 22
Slika 24

Slika 23
Slika 28
Slika 26

Slika 21
Slika 27

Slika 21

Slika 30

Slika 25

Slika 15 /

Slika 30

Slika 17 /

Slika 30

Slika 16 /

Slika 30

Slika 15 /

Slika 30

Slika 20 /

Slika 30
Slika 22

Slika 24 /

Slika 23

Slika 28
Slika 26

Slika 21

Slika 27

Slika 21

Slika 30

48

CE Overensstemmelseserklæring DK
CE Certificate of conformity GB
CE-Konformitätserklärung DE
Déclaration de conformité F
Deklaracja zgodności CE PL
Declaraţia de conformitate CE RO
Declaraţia conformitate znak SI
CE certifikat o sukladnosti HR

EU-importør • EU-importer • EU-importeur • Importateur UE • Importer UE • UE importator • EU uvozi • Uvoznik za EU

Texas Andreas Petersen A/S

Erklærer herved at materiel • Hereby certifies that the following • Bescheinigt hiermit das die nachfolgenden • Certifie ici que •
Niniejszym zaświadcza, że niżej wymieniona • Prin prezenta declar că materialul • Certifică prin prezenta că următorul • Ovime
potvrđuje da je slijedeće

Benzin havefræser • Gasoline cultivator • Benzin-Motorhacke • Motoculteur de jardin Essence • Glebogryzarka •
Benzina cultivator • Bencin kultivator • Benzin motokultivator

Er fremstillet i overensstemmelse med følgende direktiver • Is in compliance with the specifications of the machine directive and
subsequent modifications • Steht im Einklang mit den folgenden Richtlinien • Est fabriqué en conformité avec les directives
suivantes • Zgodność z wymaganiami dyrektywy maszynowej następujące • In conformitate cu directivele următorul text i •
Je v skladu z zahtevami direktive o strojih in poznejših sprememb • Postopek ugotavljanja skladnosti v skladu s Prilogo III / VI • u
suglasnosti sa specifikacijama direktive za strojeve i naknadnim izmjenama

Overensstemmelsesvurdering procedure i henhold til bilag III/VI • Conformity assessment procedure according to Annex III/VI •
Konformitätsbewertungsverfahren nach Anhang III/VI • Procédure d'évaluation de la conformité conformément à l'annexe III/VI •
Procedura oceny zgodności zgodnie z załącznikiem III/VI • Procedura de evaluare a conformității în conformitate cu anexa III / VI •
Postupak procjene sukladnosti proveden je prema Aneksu III/IV

Materiellet er udført i overensstemmelse med følgende standarder • Conforms with the following standards • In Übereinstimmung
mit den folgende Standards • Conformément aux normes suivantes • Jest zgodna z następującymi normami • Echipament se face
în conformitate cu următoarele standarde • V skladu z naslednjimi standardi • Proizvod je sukladan sa slijedećim standardima

TX601TG L

TX602TG L

TX601B L

TX602B LWA: 97 dB(A) LPA: 85 dB(A) ah = 9.0 m/s² Uncertainty: 1.5m/s² S/N: 1403008510000 -> 1603008599999

TX602R LWA: 97 dB(A) LPA: 85 dB(A) ah = 9.0 m/s² Uncertainty: 1.5m/s² S/N: 1403008610000 -> 1603008699999

TX611TG L

TX612TG L

Texas Andreas Petersen A/S Responsible for documentation

Knullen 22 • DK-5260 Odense S Johnny Lolk, Purchase Manager

01.10.2014

Thomas Dalsgaard
Managing Director

WA

: 97 dB(A) LPA: 83.2 dB(A) ah = 7.9 m/s² Uncertainty: 1.5m/s² S/N: 1403008210000 -> 1603008299999

WA

: 97 dB(A) LPA: 83.2 dB(A) ah = 12.4 m/s² Uncertainty: 1.5m/s² S/N: 1403008410000 -> 1603008499999

WA

: 97 dB(A) LPA: 85 dB(A) ah = 6.7 m/s² Uncertainty: 1.5m/s² S/N: 1403008310000 -> 1603008399999

WA

: 97 dB(A) LPA: 83.2 dB(A) ah = 7.9 m/s² Uncertainty: 1.5m/s² S/N: 1403018010000 -> 1603018099999

WA

: 97 dB(A) LPA: 83.2 dB(A) ah = 12.4 m/s² Uncertainty: 1.5m/s² S/N: 1403018110000 -> 1603018199999

TX601TG • TX601B • TX602TG • TX602B • TG602R • TX611TG • TG612TG

2006/42/EC - 2004/108/EC

2000/14/EC amended by 2005/88/EC

EN 709 : 1997 + A4 - EN 250 14982:2008
