MPC 1200
DK Betjeningsvejledning
SE
Bruksanvisning
GB User Manual
CZ Návod k použití
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 14.1
Tel. +45 6395 5555 - www.texas.dk - post@texas.dk
www.texas.dk
2
1. Indholdsfortegnelse
1. Indholdsfortegnelse ......................................................................................................... 1
2. Sikkerhedsforeskrifter ...................................................................................................... 3
3. Symboler .......................................................................................................................... 4
4. Identifikation ..................................................................................................................... 5
5. Opsamling af maskinen ................................................................................................... 6
6. Højdejustering .................................................................................................................. 8
7. Brug af maskinen ............................................................................................................. 8
8. Specifikationer ................................................................................................................. 8
9. CE overensstemmelseserklæring .................................................................................. 28
Registrering af produkt / Reservedele
Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk
Efter registrering kan Texas give dig en endnu bedre service.
Når du har registreret dit produkt, sørger Texas for at tilknytte relevant
information til produktet såsom reservedelstegning, manual, fejlfinding m.m.
Derudover kan Texas kontakte dig med relevant information vedrørende dit
produkt.
Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside
www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.
Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste
forhandler. Du finder forhandlerliste på www.texas.dk
VIGTIGT !!!
Kør ikke med maskinen, når opsamlerposen er fuld.
Dette kan beskadige motoren, da høj varme kan opstå.
Sørg for at tjekke og tømme opsamlerposen regelmæssigt.
Den kan hurtigt blive fuld, hvis der er meget mos i græsplænen.
www.texas.dk
3
2. Sikkerhedsforeskrifter
- Læs denne betjeningsvejledning grundigt, så du forstår og kan følge alle sikker-
hedsforeskrifter og betjeningsfunktioner fuldstændigt, før du går i gang med at
arbejde med maskinen.
- Børn må ikke bruge maskinen.
- Hvis du føler dig syg, træt, eller har indtaget alkohol eller medicin, må du ikke
arbejde med maskinen.
- Sørg for at eventuelle tilskuere er mindst 10 meter fra det sted, hvor du starter /
arbejder med maskinen.
- Stop altid motoren når du stiller maskinen fra dig.
- Undersøg din maskine for slidte, løstsiddende eller ødelagte dele, spænd bolte og
møtrikker efter. Maskinen må ikke være tilsluttet strøm, når dette foretages.
Maskinen bør ikke anvendes før den er i korrekt og sikkerhedsmæssig stand.
- Alle reparationer, som ikke er beskrevet i denne betjeningsvejledning, må kun
udføres af specieluddannet personale på et autoriseret serviceværksted. Brug af
forkert værktøj kan ødelægge din maskine.
Bortskaffelse:
Bortskaffelse af elektriske produkter må ikke ske sammen med almindeligt
husholdningsaffald. Elektriske produkter skal medbringes til det lokale
genbrugscenter og bortskaffes på korrekt vis der.
www.texas.dk
4
3. Symboler

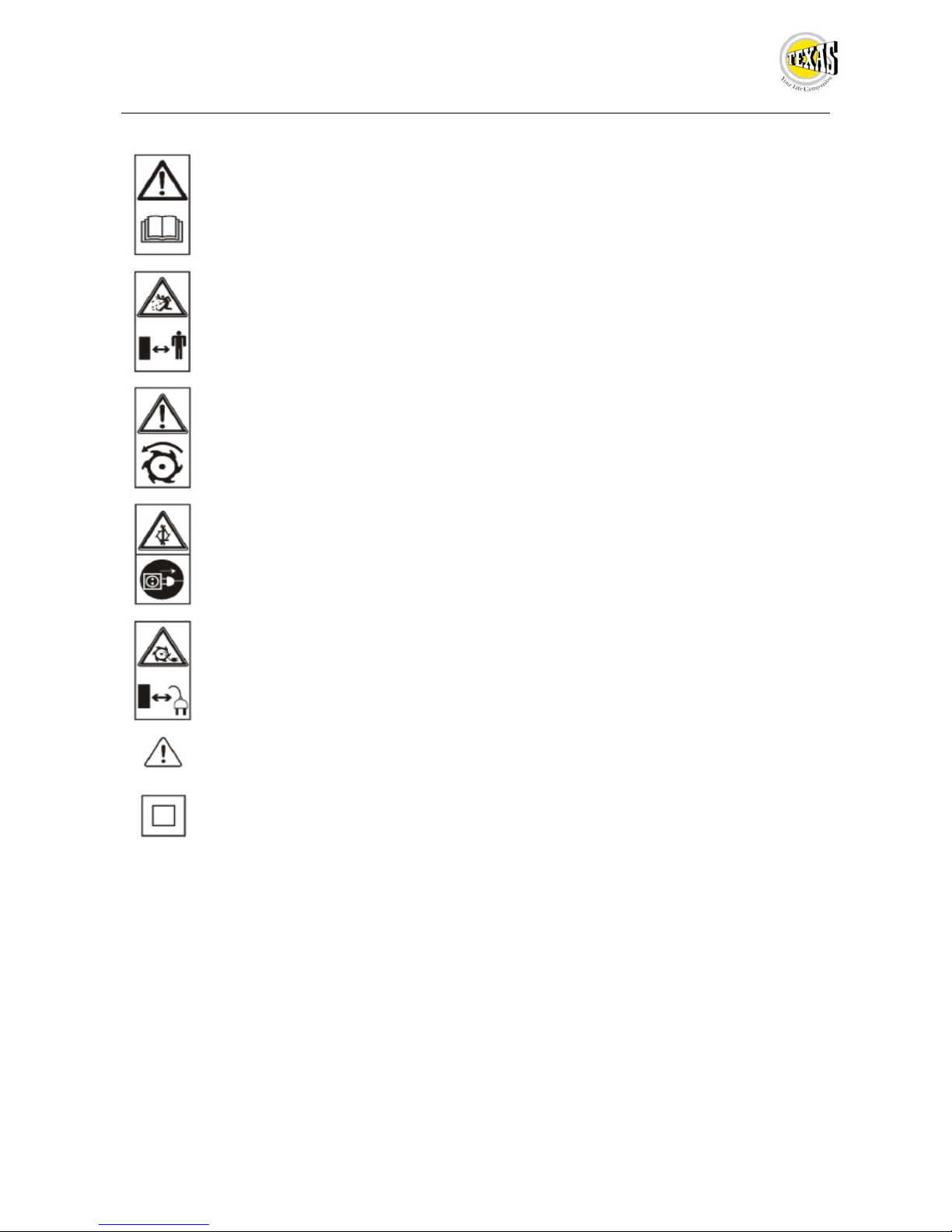

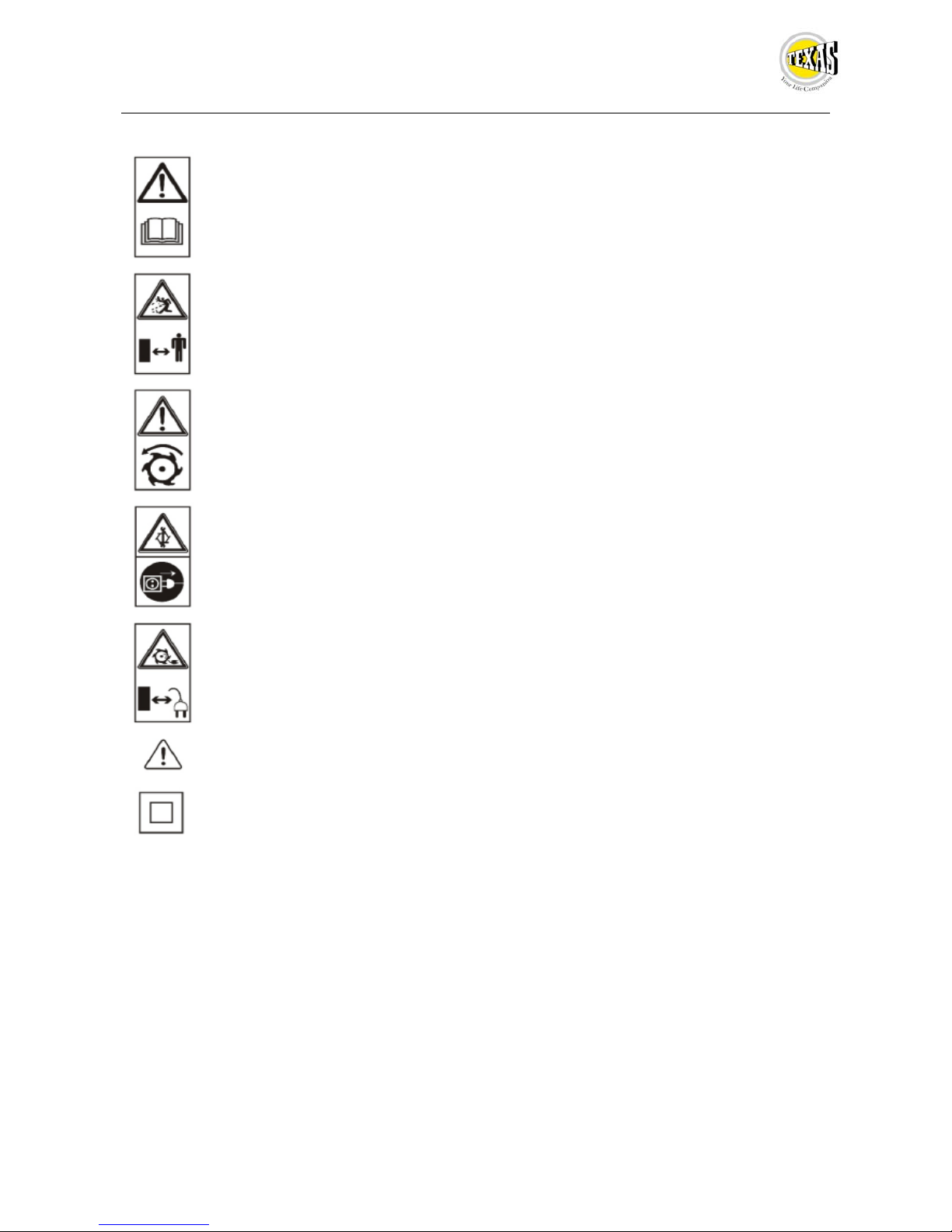

Læs betjeningsvejledningen grundigt før brug af maskinen.
Start ikke maskinen inden for en afstand af 10 m fra personer og dyr.
Hold hænder og fødder væk fra roterende dele. Knivene vil blive ved med
at rotere et stykke tid efter, at maskinen er slukket. Hold maskinen ned
mod plænen for hurtigere at stoppe knivene.
Afbryd altid strømmen før reparationer eller rengøring af produktet.
Hold altid strømkabler væk fra de roterende dele.
Fare. Særlig risiko for personskade.
Dobbeltisoleret. Derfor ikke behov for jordforbindelse.
www.texas.dk
5

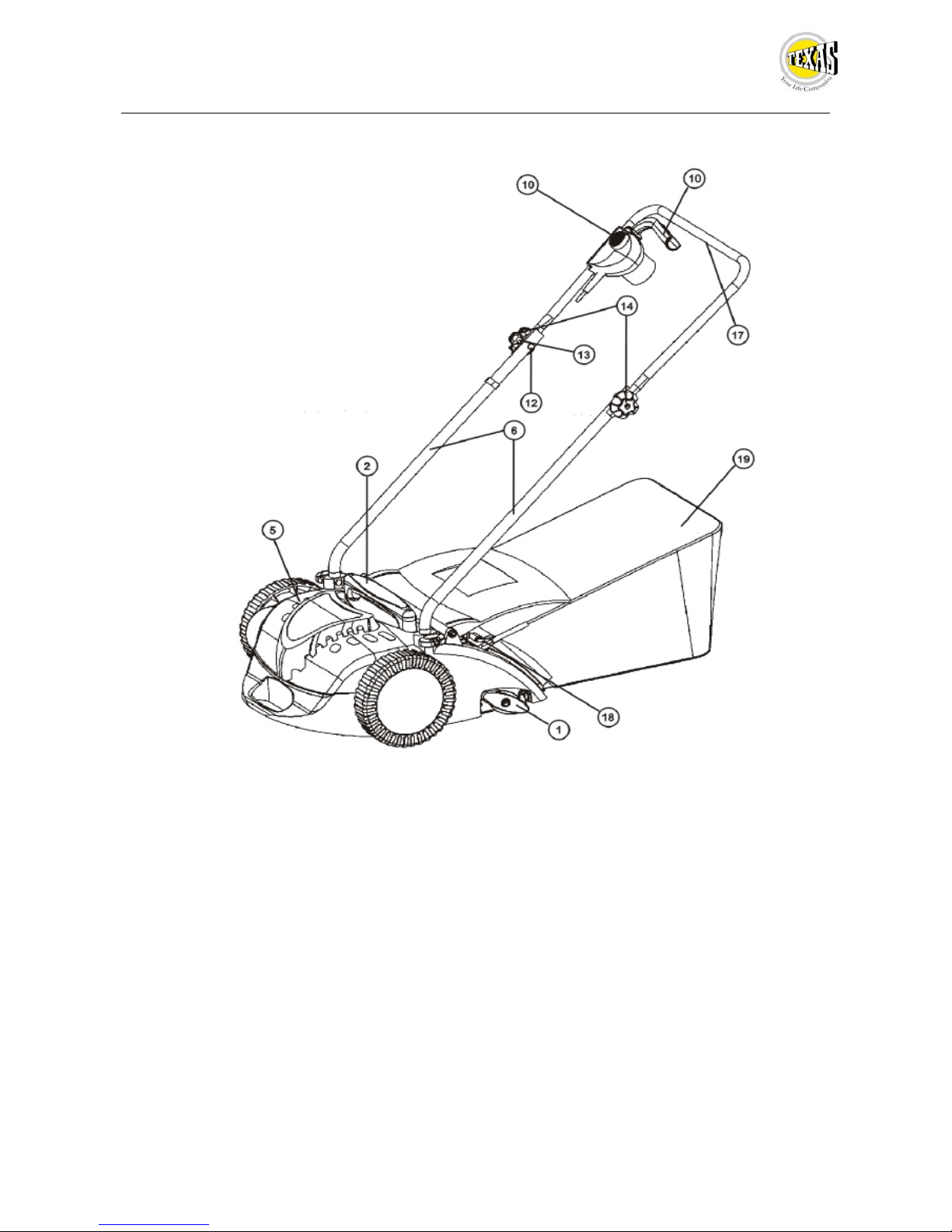

4. Identifikation
1. Højdejustering.
2. Bærehåndtag.
5. Udluftning for motor.
6. Understyr
10. Starthåndtag / knap.
12. Bolt for håndhjul.
13. Håndhjul for styr.
14. Møtrik for håndhjul.
18. Lås for opsamler.
19. Opsamler
www.texas.dk
6
5. Opsamling af maskinen
Pak kassen ud, der indeholder:
1 x Motordel
2 x Nederste håndtag
1 x Øverste håndtag med kontakt
2 x Lednings- /kontaktaflaster
2 x skruer, møtrikker og håndhjul til montering af håndtaget til maskinen
1 x Opsamlerpose og stativ hertil.

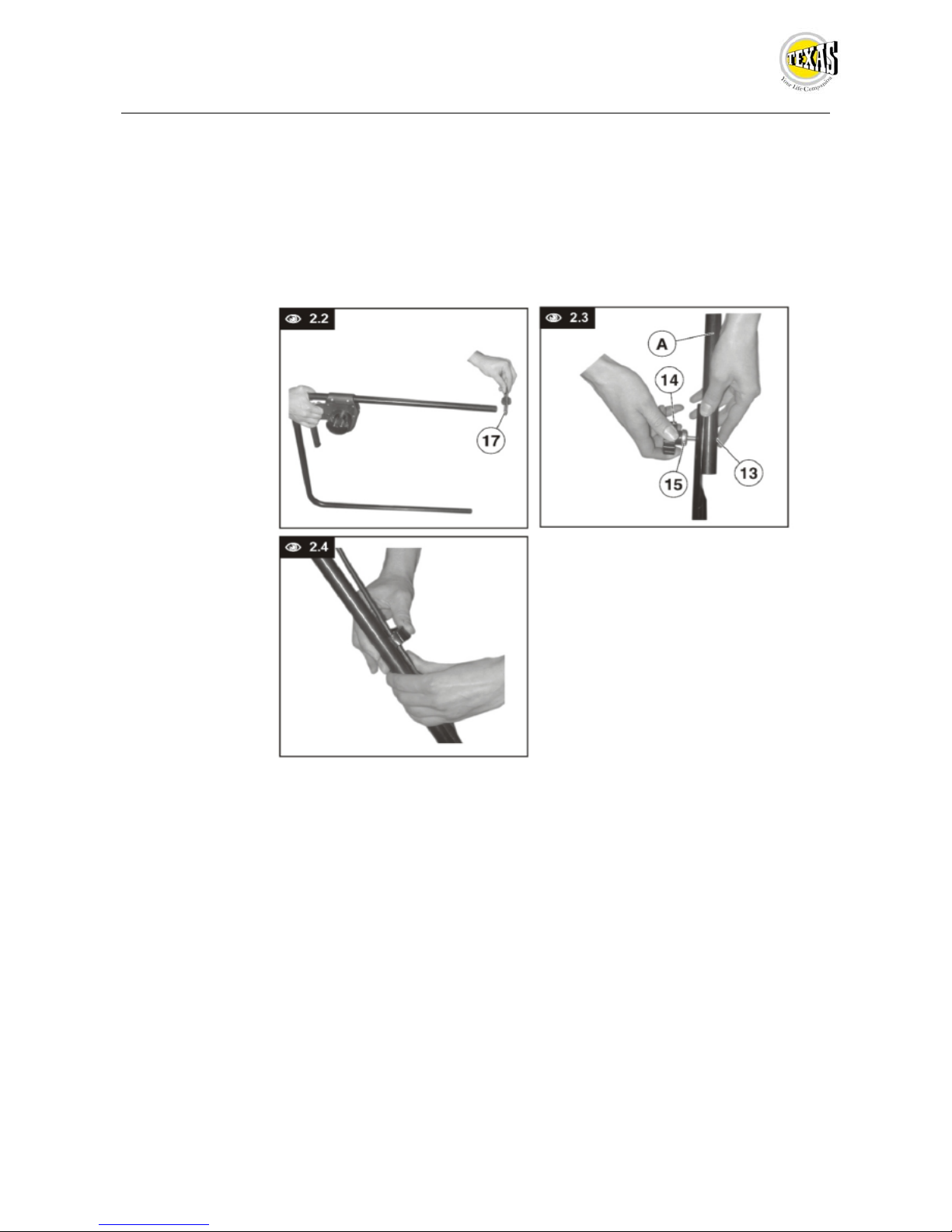

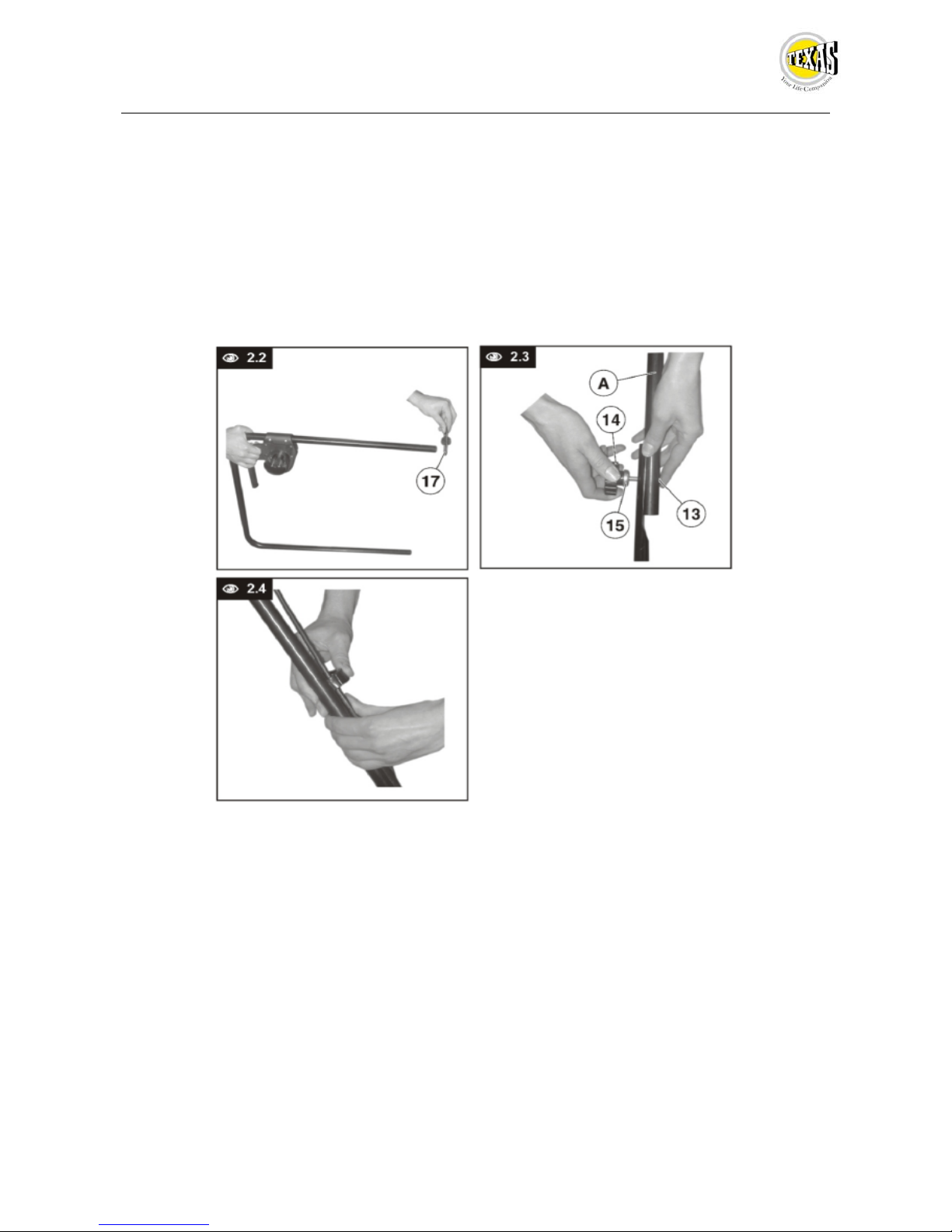

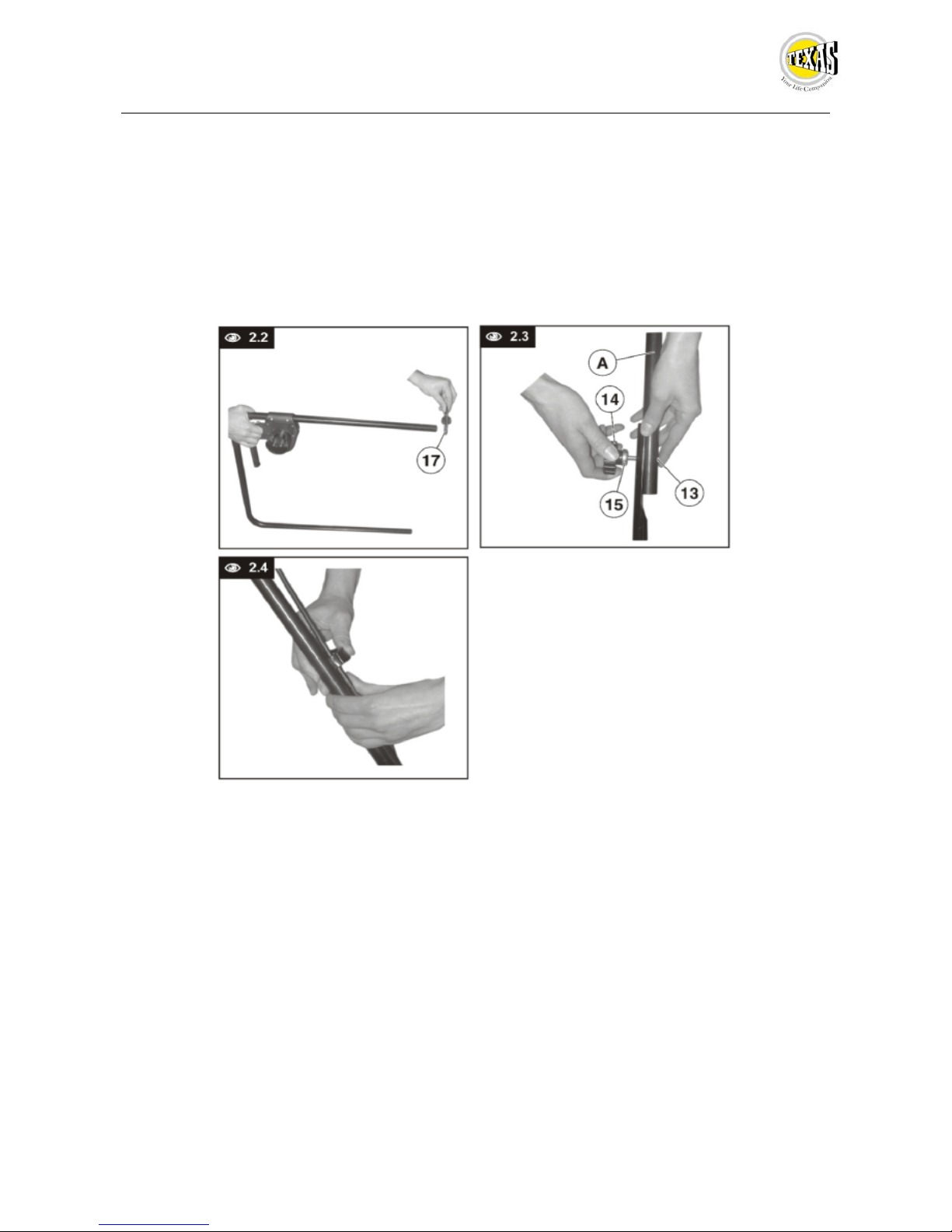

Fig. 2. viser montering af lednings-/ kontaktaflasteren.
Fig. 2.3. viser samling af over- og understyret.
Fig. 2.4. Viser påsætning af ledningsholder.
www.texas.dk
7

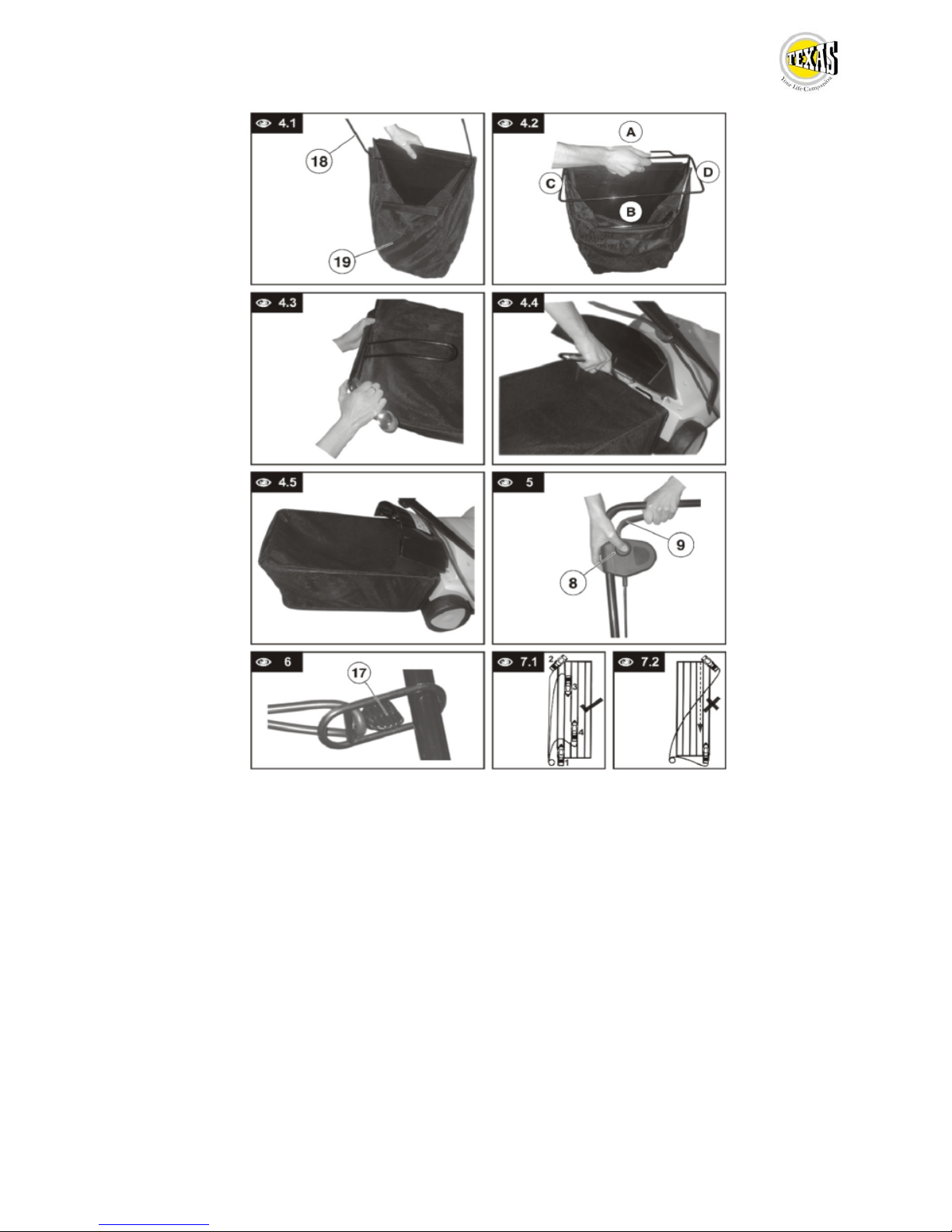

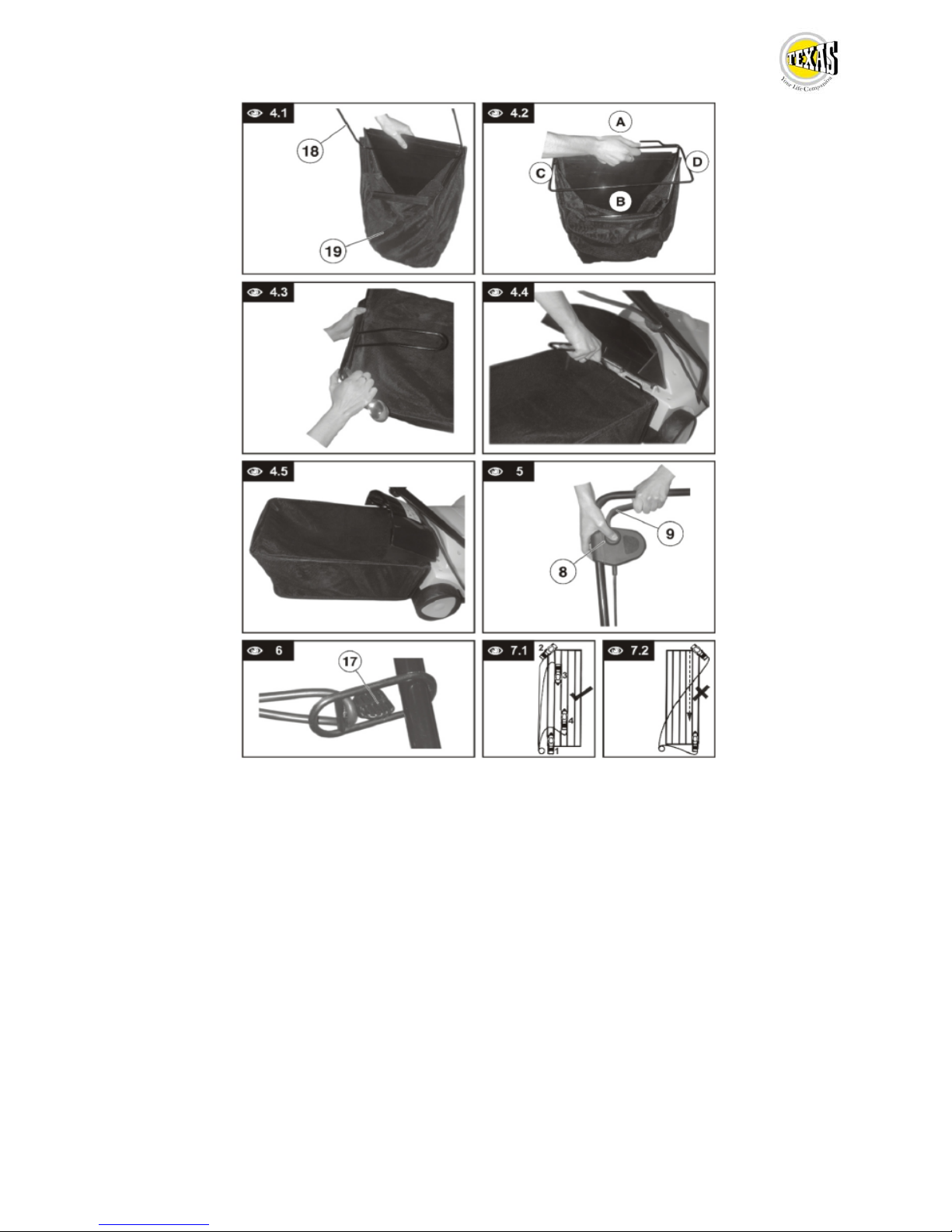

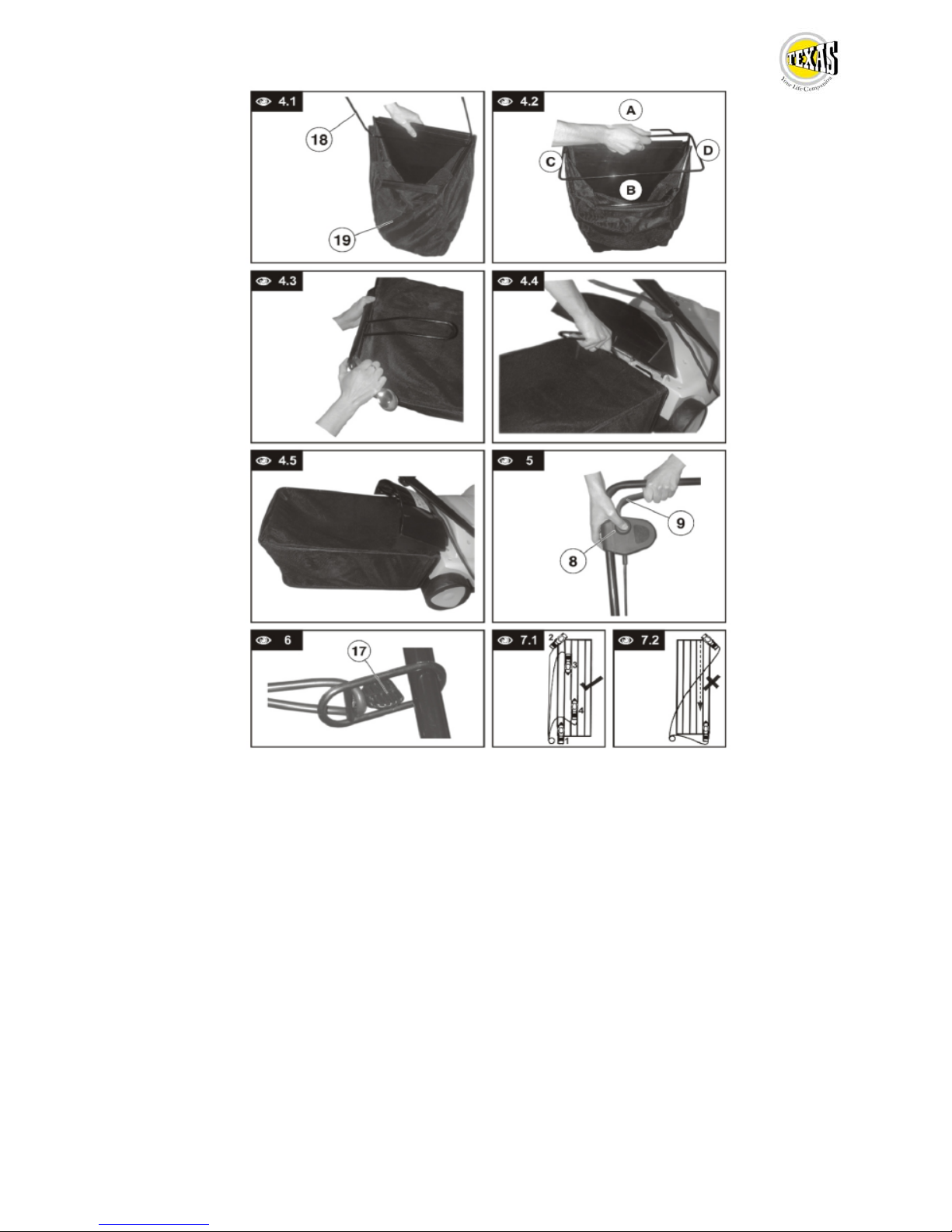

Monter opsamlerposen som vist på fig. 4.1 - 4.3.
Vær opmærksom på at plastiklisten bliver monteret korrekt over metalstangen, som vist på
fig. 4.3.
Fig. 4.4. viser, hvorledes posen monteres på maskinen. Posen hænges på maskinen i de
to huller med krogene på posen.
Fastmonter styret med de to skruer.
Startkontakten aktiveres ved at trykke knappen (8) ind og aktivere grebet (9). Se fig. 5
Monter ledningen i ledningsaflasteren som vist på fig. 6.
Fig. 7.1. viser den korrekte måde at anvende maskinen på, så man undgår at køre ledningen over. Fig. 7.2. viser den forkerte arbejdsretning, hvor man risikerer at køre strømkablet
over.
www.texas.dk
8
6. Højdejustering
Højdejustering foretages ved at trække de 2 håndtag i hver side ud, og indstille i den
ønskede højde. Slip håndtagene, når indstillingen er fundet.
Afhængig af hårdheden for eksempel efter en lang tørkeperiode, hvor plænen er meget
hård, anbefales det at starte i den mellemste højde for at undgå skade på maskinen.
Herefter kan man køre over plænen en gang til i den dybeste indstilling.
Den laveste indstilling bruges til grundigt at komme i bund.
Den mellemste indstilling bruges til en moderat behandling af plænen.
Den højeste indstilling bruges til at give en let behandling. Den kan også anvendes til at
fjerne afklippet græs og blade fra plænen.
7. Brug af maskinen
Brug aldrig maskinen i græs, der er længere end 75 mm.
Tryk sikkerhedsknappen på forsiden af startkontakten ind, og træk håndtaget op.
Brug maskinen som vist i fig 7.1 og husk at tømme opsamleren regelmæssigt.
Maskinen må aldrig bruges i regnvejr.
Det anbefales at bruge maskinen mindst 2 gange om året: Forår og efterår.
8. Specifikationer
Model Plænelufter/mosfjerner MPC1200
Motoreffekt 230 V, 1200 Watt
Omdrejninger 3900 / min
Arbejdsbredde 33 cm
Opsamler 33 l.
Arbejdsdybde +2, -2, -6
Vægt 12,5 kg
Støj 105 dB(A)
www.texas.dk
9
1. Innehållsförteckning
2. Säkerhetsinformation ..................................................................................................... 10
3. Symboler ........................................................................................................................ 11
4. Identifikation ................................................................................................................... 12
5. Montering av maskinen .................................................................................................. 13
6. Höjdjustering .................................................................................................................. 15
7. Använda maskinen ........................................................................................................ 15
8. Specifikationer ............................................................................................................... 15
9. CE Överensstämmelse .................................................................................................. 28
Registrering av produkt/reservedelar
Registrera din produkt online på Mit Texas. Mit Texas finns på www.texas.dk
Efter registreringen kan Texas ge dig ännu bättre service.
När du har registrerat din produkt kan Texas lättare knyta relevant information
till den, som t.ex. reservdelsförteckning, manual, felsökning m.m. Dessutom
kan Texas kontakta dig med relevant information om din produkt.
Reservdelsförteckning över Texas produkter finns på www.texas.dk
Om du själv tar reda på varunumret går expedtionen snabbare.
Om du vill köpa reservdelar, kontakta din närmaste återförsäljare.
Du hittar en lista över återförsäljare på Texas hemsida.
VIKTIGT!
Använd inte maskinen, när uppsamlaren är full.
Detta kan skada motorn, eftersom hög värme kan förekomma.
Var noga med att kontrollera och tömma uppsamlaren ofta.
Det kan snart bli full om det finns mycket mossa i gräsmattan.
www.texas.dk
10
2. Säkerhetsinformation
- Läs noggrant igenom denna bruksanvisning, så att du fullständigt förstår och kan
följa alla säkerhetsanvisningar och funktioner innan du börjar arbeta med maskinen.
- Barn får inte använda maskinen.
- Om du känner dig sjuk, trött eller har intagit alkohol eller medicin, får du inte arbeta
med maskinen.
- Se till att eventuella åskådare befinner sig minst 10 meter från det ställe där du star-
tar/arbetar med maskinen.
- Stanna alltid motorn innan du ställer ifrån dig maskinen.
- Undersök maskinen för att upptäcka eventuella slitna, löst sittande eller trasiga de-
lar samt för att efterdra bultar och muttrar. Maskinen får inte vara ansluten till elnätet när detta sker.
Maskinen får inte användas innan den garanterat fungerar korrekt och säkert.
- Reparationer som inte finns beskrivna i den här bruksanvisningen får endast utföras
av specialutbildad personal på auktoriserade serviceverkstäder. Maskinen kan förstöras om du använder fel verktyg.
Bortskaffande:
Elektriska produkter får inte slängas tillsammans med vanligt hushållsavfall.
Elektriska produkter ska tas med till en återvinningscentral och tas om hand
på ett korrekt sätt där.
www.texas.dk
11
3. Symboler
Läs igenom bruksanvisningen noggrant innan du börjar använda maskinen.
Starta inte maskinen inom ett avstånd på 10 m från personer och djur.
Håll händer och fötter borta från roterande delar. Knivarna fortsätter att
rotera en stund efter att maskinen har stoppats. Håll ned maskinen mot
gräsmattan för att stoppa knivarna snabbt.
Bryt alltid strömmen innan produkten repareras eller rengörs.
Håll alltid strömkablar borta från de roterande delarna.
Fara. Extra stor risk för personskador.
Dubbelisolerad. Behöver därför ingen jordförbindelse.
www.texas.dk
12
4. Identifikation
1. Höjdjustering
2. Bärhandtag
5. Luftning av motorn
6. Handtagets undre del
10. Starthandtag/-knapp
12. Bult för handhjul
13. Handhjul för styre
14. Mutter för handhjul
18. Lås för uppsamlare
19. Uppsamlare
www.texas.dk
13
5. Montering av maskinen
Packa upp lådan, som innehåller:
1 x motordel
2 x nedre handtag
1 x övre handtag med kontakt
2 x sladd-/kontaktavlastare
2 x skruvar, muttrar och handhjul för montering av handtaget på maskinen
1 x uppsamlare och tillhörande stativ
Fig. 2 visar montering av sladd-/kontaktavlastaren.
Fig. 2.3 visar montering av övre och undre handtaget.
Fig. 2.4 visar montering av sladdhållaren.
www.texas.dk
14
Montera uppsamlaren enligt fig. 4.1-4.3.
Se till att plastlisten monteras korrekt mitt emot metallstången, enligt fig. 4.3.
Fig. 4.4. visar hur påsen monteras på maskinen. Påsen hängs upp på maskinen i de två
hålen med hjälp av krokarna på påsen.
Montera styret med hjälp av de två skruvarna.
Startkontakten aktiveras genom att knappen (8) trycks in och handtaget (9) aktiveras. Se
fig. 5.
Montera sladden i sladdavlastaren enligt fig. 6.
Fig. 7.1 visar hur man använder maskinen korrekt för att undvika att köra över sladden.
Fig. 7.2 visar en felaktig arbetsriktning, där man riskerar att köra över sladden.
www.texas.dk
15
6. Höjdjustering
Höjdjustering sker genom att man drar ut de två handtagen på var sida och ställer in dem i
önskad höjd. Släpp handtagen när inställningen är korrekt.
Beroende på underlagets hårdhet, t.ex. efter en lång torrperiod då gräsmattan är mycket
hård, bör man starta på den mellersta höjden för att undvika skador på maskinen.
Därefter kan man köra över gräsmattan en gång till med den djupaste inställningen.
Den lägsta inställningen används när man vill komma ned till botten ordentligt.
Den mellersta inställningen används för en måttlig behandling av gräsmattan.
Den högsta inställningen används för att ge en lätt behandling. Den kan även användas
för att avlägsna avklippt gräs och löv från gräsmattan.
7. Använda maskinen
Använd aldrig maskinen i gräs som är längre än 75 mm.
Tryck in säkerhetsknappen på framsidan av startkontakten och dra upp handtaget.
Använd maskinen enligt fig. 7.1 och kom ihåg att tömma uppsamlaren regelbundet.
Maskinen får aldrig användas i regnväder.
Maskinen bör användas minst 2 gånger om året: Vår och höst.
8. Specifikationer
Modell Gräsmatteluftare/mossrivare MPC1200
Motoreffekt 230 V, 1200 watt
Rotation 3900 min.
Arbetsbredd 33 cm
Uppsamlare 33 l.
Arbetsdjup +2, -2, -6
Vikt 12,5 kg
Buller 105 dB(A)
www.texas.dk
16
1. Contents
2. Safety Manual ................................................................................................................ 16
3. Symbols ......................................................................................................................... 17
4. Identification of parts ...................................................................................................... 18
5. Assemble the machine ................................................................................................... 19
6. Height Adjustment ......................................................................................................... 21
7. Use of the machine ........................................................................................................ 21
8. Specifications ................................................................................................................. 21
9. CE Certificate of conformity ........................................................................................... 28
2. Safety Manual
- Read this user manual thoroughly. It is very important that you understand all the
safety and user instructions before using the machine.
- Keep children away from the machine during operation.
- If you feel ill, sleepy or have been drinking alcohol. Dont use the machine.
- Always keep spectators at least 10 m away from the working area.
- Always uplug the machine when you are not using it.
- All repairs which not is showed in this manual. Only special educated staff
If using the wrong tool the machine can be destroyed.
Spare parts
Part list and explosive drawings for the specific product, can be found
on our website www.texas.dk
If you help find part numbers yourself, it will ease the service.
For purchase of spare parts, please contact your dealer
IMPORTANT !!!
Do not use the machine, when the collector bag is full.
This can damage the motor, as high heat can occur.
Make sure to check and empty the collector bag often.
It can quickly become full, if there is a lot of moss in the lawn.
www.texas.dk
17
3. Symbols
Always read the instructions manual before starting.
Do not start the engine in a distance of 10 m away from peoples and animals.
Keep hands away from rotating parts. The blades will be rotating a
moment after the engine has been shut off. If holding the machine down to
the ground, the blades will stop faster
Always unplug the machine before cleaning or repairing the product.
Keep electric cables away from rotating parts
Danger. Risk of personal damage.
Double isolated. No need of lightning conductor.
www.texas.dk
18
4. Identification of parts
1. Height Adjustment.
2. Carrierhandle.
5. Airing for engine.
6. Lower stear.
10. Start button.
12. Bolt for handwheel.
13. Handwheel for steer.
14. Nut for handwheell.
18. Lock for collector.
19. Collector.
www.texas.dk
19
5. Assemble the machine
The package contains :
1 x Engine part
2 x Lower steer
1 x Upper steer with switch.
2 x Wire- switch relieve.
2 x Screw, nut and handwheel for mountering of handle for the machine.
1 x collectorbag and stand for this purpose.
Fig. 2. Shows mountering of wire- switch relive.
Fig. 2.3. Shows mountering of upper and lower steer.
Fig. 2.4. Shows mountering of dispenser for wire.
www.texas.dk
20
Assemble the collector bag as schowed in fig. 4.1 - 4.3.
Be attentive of that the plasticstrip is mountered correct over the metal tube as showed on,
fig. 4.3.
Fig. 4.4. Shows how to mount the bag on the machine. The bag hangs on the machine in
the 2 houls.
Assamble the steer with the 2 screws.
The start button activates when the button(8) is hold down an the grip(9) is activated. See
fig. 5
Mount the wire in the wire relieve as shown in fig. 6.
Fig. 7.1. Shows the korrekt way to use the machine. How to avoid driving above the wires
Fig. 7.2. Shows the wrong way to use the machine. There Is danger of driving above the
wires
www.texas.dk
21
6. Height Adjustment
The height is adjusted when pulling the 2 handles in each side. Adjust the height to the
suitable height and release the 2 handles.
It is recommended to drive in medium level. Depending of the hardness of the lawn.
The lowest level is used if a more though lawn is wished.
The heigst level is used to remove leaves.
7. Use of the machine
Never use the machine if the grass is longer than 75 mm.
Press the start button and pull the handle up.
Use the machine as shown in fig 7.1 and remember to empty the collector regularly
Never use the machine in rain, or damp conditions.
It is recommended to use the machine at least 2 times a year, spring and autumn.
8. Specifications
Model MPC1200
Effekt 230 V, 1200 Watt
R.P.M. 3900 / min
Working width 33 cm
Colector capacity 33 l.
Working debth +2, -2, -6
Weight 12,5 kg
Noise 105 dB(A)
www.texas.dk
22
1. Obsah
2. Bezpečnostní pokyny ..................................................................................................... 22
3. Symboly ......................................................................................................................... 23
4. Označení součástí ......................................................................................................... 24
5. Složení stroje ................................................................................................................. 25
6. Nastavení výšky ............................................................................................................. 27
7. Použití vertikutátoru ....................................................................................................... 27
8. Specifikace .................................................................................................................... 27
9. Prohlášení o shodě CE .................................................................................................. 28
2. Bezpečnostní pokyny
- Nikdy nepoužívejte stroj pro jinou práci než ke které je určen ve Vašem manuálu.
- Používejte jen originální náhradní díly. Použití jiných než originálních náhradních
dílů může být nebezpečné.
- Výrobce si vyhrazuje právo na neuznání zodpovědnosti za úrazy a reklamace v
případě použití jiných než originálních náhradních dílů.
- Osoba pracující se strojem je zodpovědná za bezpečnost při provozu.
- Nikdy nepoužívejte stroj v blízkosti zvířat a dětí.
- Stroj nesmí používat děti.
- Při práci nepijte alkoholické nápoje, v případě únavy práci přerušte.
- Pokud se strojem nepracujete, vytáhněte přívodní šňůru z elektrické zásuvky
- Čtěte pečlivě návod k obsluze
- Neprovádějte žádné opravy, nejsou-li popsány v tomto návodu
- Odborné opravy může provádět pouze servisní středisko
DŮLEŽITÉB
Nepoužívejte stroj, je- li plný sběrný koš. Může dojít k přehřátí a
tím k poškození motoru.
www.texas.dk
23
3. Symboly
Vždy čtěte návod před použitím.
Nestartujte motor v menší vzdálenosti od lidí a zvířat než 10 m.
Držte ruce stranou rotujících částí stroje.
Vždy odpojte stroj od elektrického proudu při čištení a opravě.
Držte elektrické kabely stranou rotujících částí stroje.
Nebezpečí: Riziko úrazu.
Dvojité izolované. Není potřeba hromosvodu.
www.texas.dk
24
4. Označení součástí
1. Nastavení výšky
2. Rukojeť
5. Vzduchové průduchy motoru
6. Spodní část rukojeti
10. Startovací tlačítko.
12. Upínací kolečko.
13. Upínací kolečko řízení
14. Šroub řízení
18. Zámek koše
19. Koš
www.texas.dk
25
5. Složení stroje
Balení obsahuje :
1 x Motor
2 x Spodní část držadla
1 x Horní část držadla
2 x Držák plynu
2 x Šrouby, přísl. na upevnění držadla
1 x koš
Fig. 2.2 Ukázka upevnění plynu
Fig. 2.3. ukázka upevnění spodnía horní části držadla
Fig. 2.4. Ukázka uchycení lanka
www.texas.dk
26
Sestavení koše je vyobrazeno v obr. 4.1 - 4.3.
Přesvěčte se, zda umělohmotný proužek je správně nasazen na kovové trubce tak, jak je
vyobrazen na obr. 4.3.
Obr. 4.4. ukazuje jak nasadit koš na vertikutátor.
Obr.5. Tlačítko start se aktivuje stlačením páčky (8) a zatlačením tlačítka (9)
Obr.6 Zachycení kabelu
Obr. 7.1. ukazuje správné použití vertikutátoru a jak se vyhnout elektrickému kabelu
Obr. 7.2. ukazuje špatné použití vertikutátoru a možnost přejetí kabelu
www.texas.dk
27
6. Nastavení výšky
Výška se nastaví posunutím ruček na každé straně vertikulátoru. Povytáhněte ručky, nastavte výšku a opět uvolněte.
Doporučujeme nastavení na střední velikost.
Nižší nastavení je vhodné pro požadavek na tvrdší trávník.
Vysoké nastavení slouží take k shrabání listí.
7. Použití vertikutátoru
Nikdy nepoužívejte vertikutátor když je tráva vyšší než 75 mm.
Stlačte tlačítko start (8) a potáhněte za páku (9) – obr.5.
Použijte vertikutátor dle obr. 7.1 a nezapomeňte vyprázdnit pravidelně koš.
Nikdy nepoužívejte vertikutátor v dešti a ve vlhkém prostředí
Doporučujeme použití vertikutátoru alespoň dvakrát ročně, na jaře a na podzim
8. Specifikace
Model MPC1200 2 in 1
výkon 230 V, 1200 Watt
R.P.M. 3900 / min
Pracovní šířka 33 cm
Obsah koše 33 L
Pracovní hloubka +2, -2, -6
Váha 12,5 kg
Hluk 105 dB(a)
CE Overensstemmelseserklæring DK
CE Certificate of Conformity GB
CE Överensstämmelse SE
Prohlášení o shodě CE CZ
EU-importør • EU-importer • EU-importör • Dovozce do EU
Texas Andreas Petersen A/S
Erklærer herved at materiel • Hereby certifies that the following • Undertecknad förklarar på
företagets vägnar att • Tímto potvrzuje, že
Mosfjerner elektrisk • Lawn raker electric • Mossrivare elektrisk • Trávník elektrické hrábě
MPC 1200
Er fremstillet i overensstemmelse med følgende direktiver • Is in compliance with the specifications
of the machine directive and subsequent modifications • Är i överensstämmelse med de gällande
EU-riktlinjerna • Splňuje podmínky specifikací směrnice pro strojní zařízení a
jejích následných změn
2004/108/EC - 2006/95/EC - 2006/42/EC
Materiellet er udført i henhold til følgende standarder • Conforms with the following standards • För
att kunna garantera överensstämmelse och nationella standarder, är följande standarder
harmoniserade • Je v souladu s těmito normami
EN 55014-1:2006, EN 55014-2:1997/+A1:2001, EN 61000-3-2;2006
EN 61000-3-3:1995/+A1:2001/+A2:2005, EN 62233:2008
EN 60335-1:2002+A11,A1:2004+A12,A2:2006+A13:2008,
EN 60335-1:2002/FprAF:2009,EN 60335-2-92:2005, EN 13684:2004+A2:2009,
LWA: 105 dB(A)
L
pA
: 88 dB(A)
a
h
= 7 m/s2
Texas Andreas Petersen A/S Responsible person for documentation
Knullen 22 • DK-5260 Odense S Johnny Lolk
Purchase Manager
01.11.2013
Verner Hansen
Administrerende Direktør • Managing Director •
Verkställande direktör • Generální ředitel
Loading...
