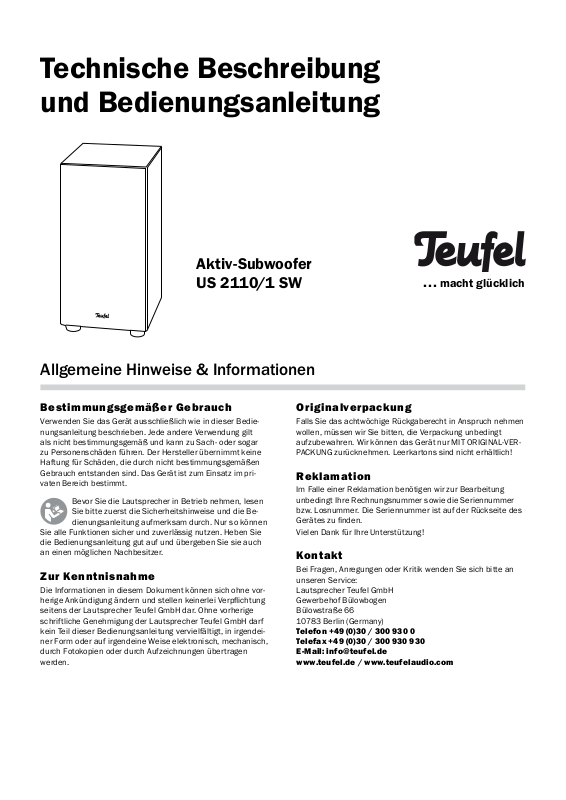

Technische Beschreibung
und Bedienungsanleitung
Aktiv-Subwoofer
US 2110/1 SW
Allgemeine Hinweise & Informationen
Bestimmungsgemäßer Gebrauch
Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt
als nicht bestimmungsgemäß und kann zu Sach- oder sogar
zu Personenschäden führen. Der Hersteller übernimmt keine
Haftung für Schäden, die durch nicht bestimmungsgemäßen
Gebrauch entstanden
vaten Bereich bestimmt.
Bevor Sie die Lautsprecher in Betrieb nehmen, lesen
Sie bitte zuerst die Sicherheitshinweise und die Be-
dienungsanleitung aufmerksam durch. Nur so können
Sie alle Funktionen sicher und zuverlässig nutzen. Heben Sie
die Bedienungsanleitung gut auf und übergeben Sie sie auch
an einen möglichen Nachbesitzer.
sind. Das Gerät ist zum Einsatz im pri-
Zur Kenntnisnahme
Die Informationen in diesem Dokument können sich ohne vorherige Ankündigung ändern und stellen keinerlei Verpichtung
seitens der Lautsprecher Teufel GmbH dar. Ohne vorherige
schriftliche Genehmigung der Lautsprecher Teufel GmbH darf
kein Teil dieser Bedienungsanleitung vervielfältigt, in irgendeiner Form oder auf irgendeine Weise elektronisch, mechanisch,
durch Fotokopien oder durch Aufzeichnungen übertragen
werden.
Originalverpackung
Falls Sie das achtwöchige Rückgaberecht in Anspruch nehmen
wollen, müssen wir Sie bitten, die Verpackung unbedingt
aufzubewahren. Wir können das Gerät nur MIT ORIGINAL-VERPACKUNG zurücknehmen. Leerkartons sind nicht erhältlich!
Reklamation
Im Falle einer Reklamation benötigen wir zur Bearbeitung
unbedingt Ihre Rechnungsnummer sowie die Seriennummer
bzw. Losnummer. Die Seriennummer ist auf der Rückseite des
Gerätes zu nden.
Vielen Dank für Ihre Unterstützung!
Kontakt
Bei Fragen, Anregungen oder Kritik wenden Sie sich bitte an
unseren Service:
Lautsprecher Teufel GmbH
Gewerbehof Bülowbogen
Bülowstraße 66
10783 Berlin (Germany)
Telefon +49 (0)30 / 300 930 0
Telefax +49 (0)30 / 300 930 930
E-Mail: info@teufel.de
www.teufel.de / www.teufelaudio.com
.. . macht glücklich
Sicherheitshinweise
Signalsymbole
Folgende Signalsymbole nden Sie in dieser Anleitung:
Gefahr
Achtung
führen.
• Das Gerät ist für eine Netzspannung von 230 V ~ / 50 Hz
• Prüfen Sie das Gerät regelmäßig auf Schäden.
• Wenn das Gerät Rauch entwickelt, verbrannt riecht oder
• Stellen Sie das Gerät so auf, dass der Netzstecker gut
• Öffnen Sie niemals das Gehäuse des Geräts.
• Verwenden Sie ausschließlich die durch den Hersteller
• Stecken Sie keine Gegenstände durch die Lüftungsschlitze
• Verwenden Sie das Gerät nur in Innenräumen.
• Betreiben Sie das Gerät nicht in Feuchträumen, und schüt-
• Fassen Sie den Netzstecker / das Steckernetzteil niemals
• Lassen Sie Kinder nicht mit dem Gerät und den Verpa-
• Achten Sie darauf, dass Kinder keine kleinen Teile aus
Hohes Risiko! Missachtung der Warnung kann
=
Schaden für Leib und Leben verursachen.
Mittleres Risiko! Missachtung der Warnung kann
=
einen Sachschaden verursachen.
Geringes Risiko! Sachverhalte, die beim Umgang
=
mit dem Gerät beachtet werden sollten.
Gefahr
Gefahr
Stromschlag-Gefahr!
Fehlerhafte Elektroinstallation oder zu hohe
Netzspannung kann zu elektrischem Stromschlag
geeignet. Achten Sie beim Anschließen darauf, dass die
richtige Spannung anliegt. Nähere Informationen hierzu
nden Sie auf dem Typenschild.
Ziehen Sie sofort den Netzstecker / das Steckernetzteil
und betreiben Sie das Gerät nicht, wenn dessen Gehäuse oder die Netzanschlussleitung defekt ist oder andere
sichtbare Schäden aufweist.
ungewohnte Geräusche von sich gibt, trennen Sie es sofort vom Netz, und nehmen Sie es nicht mehr in Betrieb.
zugänglich ist und keine Lüftungsöffnungen blockiert
werden.
Die Instandsetzung des Geräts darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen
ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät benden
sich elektrische und mechanische Teile, die zum Schutz
gegen Gefahrenquellen unerlässlich sind.
spezizierten Zubehörprodukte.
in das Gehäuse.
zen Sie es vor Tropf- und Spritzwasser.
Achten Sie auch darauf, dass keine Vasen oder andere mit
Flüssigkeit gefüllten Gefäße auf dem Gerät oder in dessen
Nähe stehen, damit keine Flüssigkeit in das Gehäuse
gelangt. Falls doch Wasser oder andere Fremdkörper eingedrungen sind, ziehen Sie sofort das Steckernetzteil und
nehmen Sie ggf. vorhandene Batterien heraus. Schicken
Sie das Gerät dann an unsere Serviceadresse ein.
mit feuchten Händen an.
Gefahren für Kinder!
Kinder können sich beim Spielen in der Verpackungsfolie verfangen und darin ersticken.
ckungsfolien spielen. Es besteht Erstickungsgefahr.
dem Gerät entnehmen oder vom Gerät abziehen (z.B. die
Batterien der Fernbedienung, Bedienknöpfe oder Steckeradapter). Sie könnten die Teile verschlucken und daran
ersticken.
Gefahr
Kinder erheblich verletzt oder sogar erschlägt. Viele Unfälle
können Sie vermeiden, wenn Sie folgende Vorsichtsmaßnahmen treffen:
• Platzieren Sie den Subwoofer ausschließlich auf dem
• Falls Sie Untergestelle oder Standfüße verwenden
• Sorgen Sie auch bei Lagerung des Artikels dafür, dass er
und auf volle Lautstärke eingestellt ist, kann plötzlich ein
sehr hoher Schalldruck entstehen. Neben organischen Schäden können dadurch auch psychologische Folgen auftreten.
Besonders gefährdet sind Kinder und Haustiere.
• Stellen Sie den Lautstärkeregler Ihres Signalquellgeräts
• Halten Sie bei hohen Lautstärken immer einen gewissen
• Beugen Sie Gesundheitsschäden vor und vermeiden Sie
Gefahr
• Verwenden Sie das Gerät nicht unbefestigt in Fahrzeugen,
• Stellen Sie das Gerät so auf, dass Sie es nicht unbeabsich-
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen
Gefahr
• Stellen Sie keine offenen Brandquellen wie brennende
• Setzen Sie das Gerät nicht der direkten Sonne aus.
Verletzungsgefahr
Einen unstabiler Untergrund kann dazu führen,
dass das Gerät umkippt und dabei vor allem
Fußboden.
möchten, verwenden Sie nur solche, die vom Hersteller
empfohlen werden.
sicher steht und nicht herunter- oder umgerissen werden
kann.
Gefahr für das Gehör!
Hohe Lautstärke kann zu Gehörschäden führen.
Speziell wenn ein Subwoofer eingeschaltet wird
auf einen niedrigen Pegel ein.
Abstand zum Gerät und nie Ihre Ohren direkt an den
Lautsprecher.
dauerhaftes Hören mit hoher Lautstärke.
Verletzungs- / Beschädigungsgefahr!
Aufstellung an einem ungeeigneten Ort kann zu
Personen- und/oder Sachschäden führen.
an labilen Standorten, auf wackeligen Stativen oder Möbeln, an unterdimensionierten Halterungen etc. Das Gerät
könnte um- oder herunterfallen und Personenschäden
verursachen oder selbst beschädigt werden.
tigt umstoßen können und die Kabel keine Stolperfallen
bilden.
auf (z.B. Heizkörper, Öfen, sonstige wärmespendende
Geräte, wie Verstärker etc.).
Brandgefahr!
Unsachgemäßer Umgang mit dem Gerät kann zu
Beschädigung oder zum Brand führen.
Kerzen oder Ähnliches auf das Gerät.
2
Lieferumfang und Technische Daten
Lieferumfang 1 Subwoofer US 2110/1 SW
1 Netzkabel
Abmessungen (BxHxT)
Höhe mit Füßen:
Gewicht 20,3 kg
Betriebsspannung 230 V~/50 Hz
Leistungsaufnahme max. 280 Watt
Technische Änderungen vorbehalten!
Weitere technische Daten erhalten Sie auf unserer Webseite.
1 3 5 7
345 mm x 515 mm x 345 mm
550 mm
642
Prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist. Bei Schäden, den Artikel nicht in Betrieb
nehmen, sondern unseren Service kontaktieren.
Dieses Produkt entspricht den Richtlinien des Rates
der Europäischen Gemeinschaft 2004/108/EC und
2006/95/EC

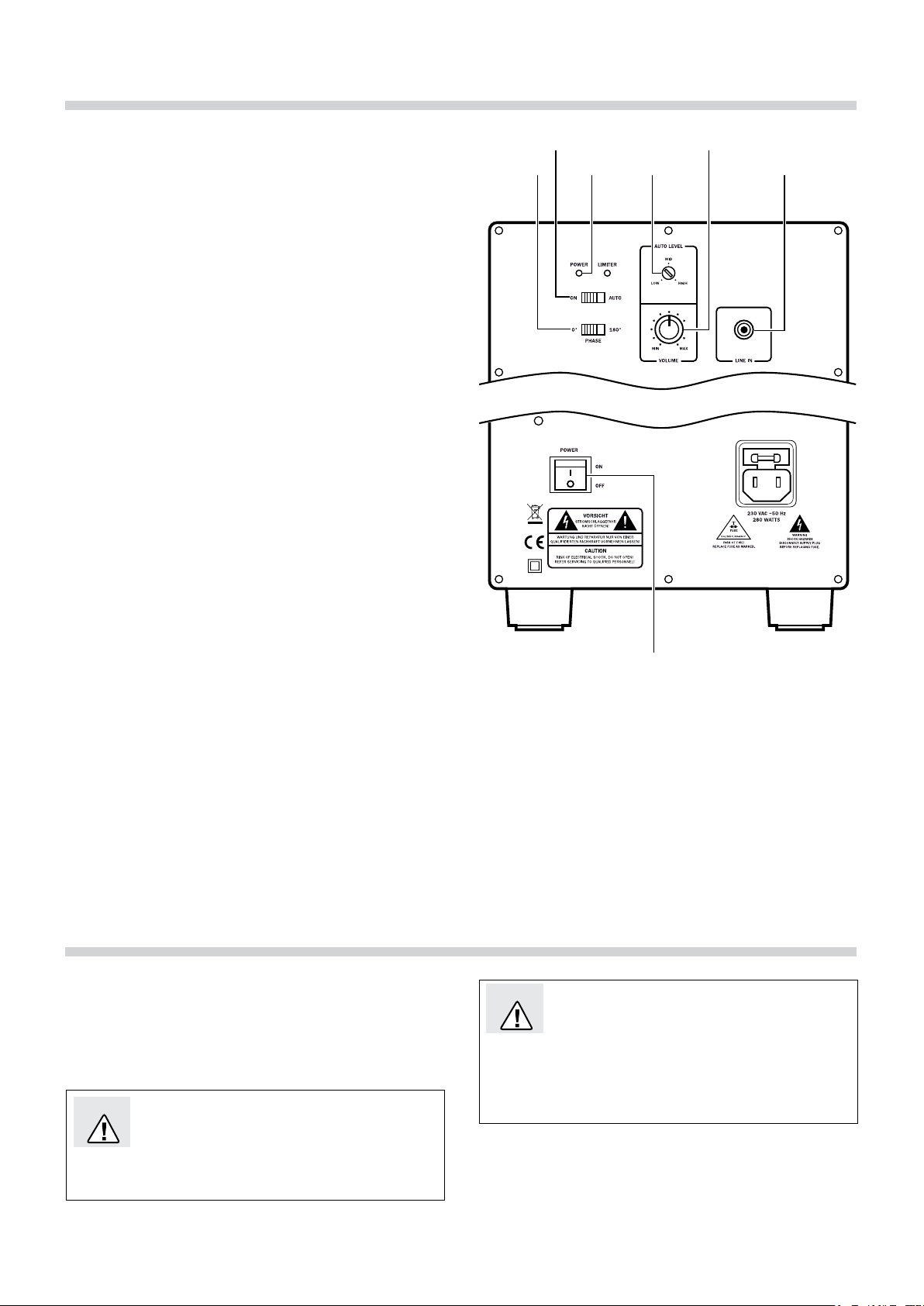

Bedienelemente und Anschlüsse
10
Pos Bezeichnung Erklärung
1 Phase
2
On/Auto
3 Power
4 Limiter
5 Auto Level
6 Volume Lautstärkeregler für Subwoofer
7 Line In Audio-Eingangsbuchse
8 – Anschlussbuchse für Netzkabel
9 –
10 Power On/Off
89
Phasenverschiebung (180°) für
Subwoofer ein-/ausschalten
Schalter für automatisches Einschalten
Netz-Kontroll-LED
Die LED des Limiters fängt an zu
leuchten, wenn der Verstärker einen
Klirrfaktor von 3-4 % erreicht hat
(entspricht einer Ausgangsleistung
von 120 Watt an 4 Ohm)
Eingangsempndlichkeit für die
Einschaltautomatik einstellen
Netzsicherung
Netzschalter
3

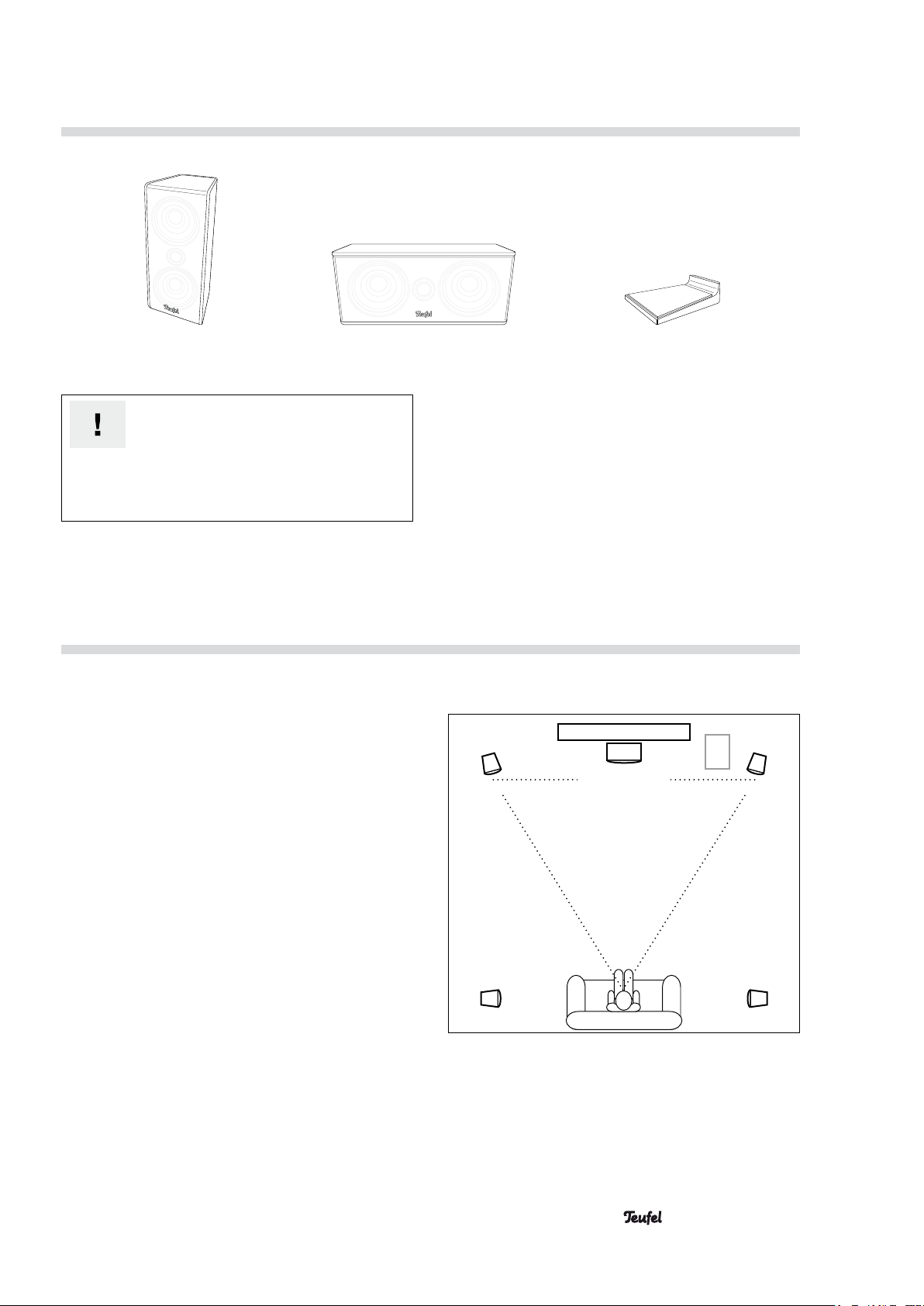

Auspacken, Aufstellen und Anschließen
Auspacken
• Öffnen Sie vorsichtig den Karton, heben Sie den Lautspre-
cher mit den EPE-Schaumteilen vorsichtig heraus und entfernen Sie die Schaumteile, ohne in die Membrane zu fassen.
Bildschirm
Hinweise zum Aufstellen
Hinweis
Umfangreiche Hinweise zur korrekten Aufstellung nden Sie
auf unserer Webseite.
• Wählen Sie einen stabilen, ebenen Untergrund.
• Sorgen Sie für eine trockene, staubfreie Umgebung.
• Vermeiden Sie die Nähe von Wärmequellen und direkte
Sonneneinstrahlung.
• Verlegen Sie die Anschlusskabel so, dass sie keine
Stolperfallen bilden.
• Stellen Sie keine schweren Gegenstände auf die Kabel oder
den Lautsprecher.
• Der Standort des Subwoofers ist frei wählbar und beeinusst
die übrigen Lautsprecher nicht. Positionieren Sie ihn jedoch
nicht in einer Raumecke, da es hierbei zu unkontrollierbaren
Frequenzüberhöhungen kommen kann. Ideal ist häug ein
Standort zwischen den Front-Lautsprechern.
• Achten Sie auf einen festen Stand des Lautsprechers, um
Vibrationen zu vermeiden.
Aufstellung als PC-System
Bei einem Einsatz als PC-Soundsystem ist es sinnvoll, sich auf
die Beschallung des PC-Arbeitsplatzes – also den Bereich wo
Bildschirm und Hörer sich benden – zu konzentrieren.
Bitte die Lautsprecher innerhalb der grauen Bereiche positionieren.
Front Center Front
Center
US 2110/1 SW
Stereodreieck
Rear Rear
Front Front
Center
Subwoofer
US 2110/1 SW
Rear Rear
4
Anschließen
Gefahr
• Ziehen Sie den Netzstecker Ihres AV-Receivers bzw. Vorver-
stärkers (DecoderStation/ControlStation) aus der Steckdose.
• Der Subwoofer wird am Besten mit einem Mono-Cinchkabel
an den Subwoofer-Ausgang des AV-Receivers bzw. Vorverstärkers (DecoderStation/ControlStation) angeschlossen.
• Dazu dient die Cinch-Buchse
des Subwoofers.
• In der Gebrauchsanleitung des Receivers oder der Decoder-
Station/ControlStation nden Sie zusätzliche Informationen.
• Falls Ihr Receiver keinen Anschluss für einen Subwoofer
besitzt, verbinden Sie einen freien Lautsprecher-Ausgang
mithilfe eines Spannungsreduzierers und eines Cinchkabels
mit der Cinch-Buchse 7 des Subwoofers. Spannungsreduzierer bieten wir auf unserer Website im Bereich Zubehör an.
Verletzungs-/Beschädigungsgefahr!
Verlegen Sie die Kabel so, dass sie keine Stolperfallen bilden.
7 „Line In“
auf der Rückseite
Netzanschluss
• Stellen Sie sicher, dass am Subwoofer der Netzschalter 10
„Power“ ausgeschaltet ist (Stellung „0 OFF“).
• Verbinden Sie die Netz-Anschlussbuchse 8 über das Netzka-
bel mit einer Netzsteckdose.
• Stecken Sie auch den Netzstecker Ihres AV-Receivers bzw.
Ihrer DecoderStation/ControlStation wieder in die Steckdose.
7
810
5
Bedienung
Ein- und Ausschalten
• Mit dem Schalter 10 „Power“ schalten Sie den Subwoofer
ein- bzw. aus. Bei eingeschaltetem Subwoofer leuchtet die
LED 3 „Power“
Automatisches Ein-/Ausschalten
• Schalter 2 „On • Auto“:
– Stellung Auto: Der Subwoofer schaltet sich ein, sobald
an der Buchse 7 „Line In“ ein Audiosignal anliegt (LED 3
„Power“ leuchtet grün).
Bleibt das Audiosignal für 20 Minuten aus, schaltet der
Subwoofer in Standby (LED 3 „Power“ leuchtet rot).
– Stellung On: Der Subwoofer ist ständig eingeschaltet.
Eingangsempfindlichkeit der Einschaltautomatik ändern
• Mit dem Regler 5 „Auto Level“ können Sie die Empndlich-
keit der Einschaltautomatik ändern. Dies ist sinnvoll, wenn
sich der Subwoofer trotz anliegendem Audiosignal nicht
einschaltet bzw. durch Störimpulse eingeschaltet wird.
Verwenden Sie zum Drehen des Reglers einen schmalen
Schraubendreher.
Lautstärke
• Mit dem Lautstärkeregler 6 „Volume“ regeln Sie die Subwoo-
ferlautstärke.
62
1 3 5 7
Phase
• Mit dem Schalter 1 „Phase“ schalten Sie die Phasenver-
schiebung (180°) für den Subwoofer ein und aus. Wählen Sie
eine Einstellung, bei der der Subwoofer am lautesten und
präzisesten klingt.
Übergangsfrequenz
• Der Subwoofer muss im Bass-Management/Lautsprecher-
Management (»Speaker Setup«) des AV-Receivers auf »On«
stehen. Die passende dort einzustellende Übergangsfrequenz hängt von den verwendeten Satelliten ab. Die Angabe
zur Übergangsfrequenz der jeweiligen Satelliten nden Sie in
den technischen Daten in unserem Webshop.
Reinigung & Pege
Reinigen Sie den Subwoofer regelmäßig mit einem weichen,
leicht angefeuchteten Microfasertuch. Beachten Sie dabei bitte
unbedingt die folgenden Hinweise:
• Verwenden Sie möglichst nur klares Wasser ohne Reini-
gungszusätze. Bei hartnäckigen Flecken können Sie mildes
Seifenwasser verwenden.
Gefahr
Kurzschluss führen.
• Sorgen Sie dafür, dass keine Flüssigkeit eindringt.
• Ziehen Sie vor dem Reinigen den Netzstecker.
Stromschlag-Gefahr!
Wasser kann in Verbindung mit Spannung führenden Teilen zu elektrischem Stromschlag oder
10
Achtung
Verwenden Sie möglichst nur klares Wasser ohne Reinigungszusätze. Bei hartnäckigen Flecken können Sie mildes
Seifenwasser verwenden.
Auf keinen Fall dürfen scharfe Reiniger, Spiritus, Verdünner,
Benzin oder Ähnliches für die Reinigung verwendet werden.
Beschädigungsgefahr!
Falsches Reinigungsmittel kann die empndliche
Gehäuseoberäche beschädigen.
6

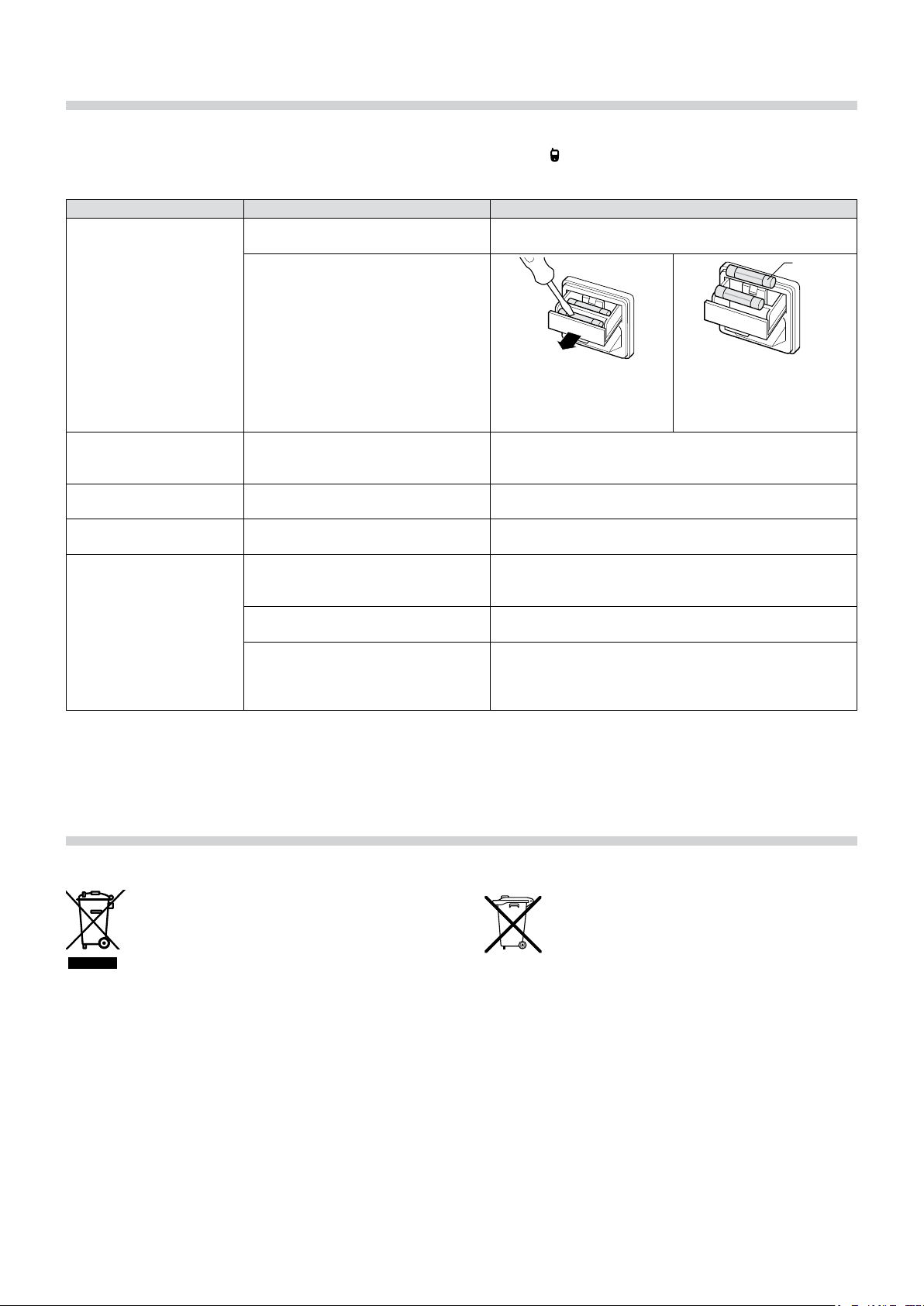

Hilfe bei Störungen
Die folgenden Hinweise und weitere ausführliche Informationen auf unserer Webseite sollen Ihnen helfen, Störungen zu beseitigen. Sollte dies nicht gelingen, nehmen Sie bitte Kontakt mit unserer Hotline auf
hinweise.
Störung Mögliche Ursache Abhilfe
Der Subwoofer arbeitet
nicht. Die LED 3 leuchtet
nicht.
Der Subwoofer ist ausgeschaltet oder
hat keinen Strom.
Sicherung defekt 1.
Den Schalter 10 „Power“ einschalten („On I“).
Netzkabel und Steckdose prüfen.
030 / 300 9 300. Beachten Sie auch die Garantie-
2. Ersatz
Der Subwoofer arbeitet
nicht, aber die LED 3 leuchtet grün.
Der Subwoofer schaltet sich
nicht ein.
Der Subwoofer schaltet sich
ungewollt ein.
Der Subwoofer brummt. Der Subwoofer ist an einem anderen
Die Lautstärke ist zu niedrig eingestellt. Lautstärke mit dem Regler 6 „Volume“ erhöhen.
Die Einschaltautomatik ist nicht empndlich genug eingestellt.
Die Einschaltautomatik ist zu empndlich eingestellt.
Stromkreis als die restliche Anlage
angeschlossen
Das Brummen wird durch Netzstörungen verursacht.
Das Brummen wird durch eine Mehrfachsteckdose verursacht.
Netzkabel entfernen.
Sicherungshalter an der
Netzanschlussbuchse vorsichtig herausziehen.
Drehen Sie den Regler 5 „Auto Level“ weiter in Richtung
„High“.
Drehen Sie den Regler 5 „Auto Level“ weiter in Richtung
„Low“.
Subwoofer und Quellgerät an denselben Stromkreis anschließen.
Netzlter kaufen und beide Geräte daran anschließen.
Andere Mehrfachsteckdose verwenden oder Subwoofer
direkt an die Wandsteckdose anschließen. Eventuell hilft
es auch, wenn Sie den Netzstecker anders herum in die
Steckdose stecken.
Alte Sicherung nach unten
herausdrücken. Neue Sicherung (2 A träge) einsetzten
und Halter zurückschieben.
Umweltschutz
Entsorgung des Gerätes
Altgeräte dürfen nicht in den Hausmüll!
Sollte das Gerät einmal nicht mehr benutzt werden
können, so ist jeder Verbraucher gesetzlich verpichtet, Altgeräte getrennt vom Hausmüll z. B. bei
einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte
fachgerecht verwertet und negative Auswirkungen auf die
Umwelt vermieden werden. Deshalb sind Elektrogeräte mit
dem abgebildeten Symbol gekennzeichnet.
Batterien und Akkus
Batterien und Akkus dürfen nicht in den
Hausmüll!
Jeder Verbraucher ist gesetzlich verpichtet, alle
Batterien und Akkus, egal ob sie Schadstoffe*)
enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/
seines Stadtteils oder im Handel abzugeben, damit sie einer
umweltschonenden Entsorgung zugeführt werden können.
Batterien und Akkus bitte nur in entladenem Zustand abgeben!
*) gekennzeichnet mit: Cd = Cadmium, Hg = Quecksilber,
Pb = Blei
7
Lautsprecher Teufel GmbH
Gewerbehof Bülowbogen – Aufgang D1
Bülowstr. 66, 10783 Berlin (Germany)
Tel.: +49 (0)30 / 300 9 300
Fax: +49 (0)30 / 300 930 930
www.teufel.de / www.teufelaudio.com
.. . macht glücklich
Alle Angaben ohne Gewähr. Technische Änderungen, Tippfehler und Irrtum vorbehalten. Anleitungs- Nr. 92207 DE 20120815 / HC -HAM
Technische Beschreibung
und Bedienungsanleitung
CS 35 Mk3-Set
Satelliten-Lautsprecher
Inhalt
Allgemeine Hinweise und Informationen ................................................................................................................................................3
Zur Kenntnisnahme........................................................................................................................................................................3
Originalverpackung ........................................................................................................................................................................3
Reklamation....................................................................................................................................................................................3
Kontakt ...........................................................................................................................................................................................3
Bestimmungsgemäßer Gebrauch ................................................................................................................................................. 3
Sicherheitshinweise ....................................................................................................................................................................................4
Lieferumfang ................................................................................................................................................................................................5
Lieferumfang prüfen ......................................................................................................................................................................5
Aufstellen und anschließen .......................................................................................................................................................................5
Hinweise zum Aufstellungsort .......................................................................................................................................................5
Center-Lautsprecher ......................................................................................................................................................................6
Front-Lautsprecher ........................................................................................................................................................................6
Surround-Lautsprecher .................................................................................................................................................................6
Wandmontage ................................................................................................................................................................................6
Anschließen ....................................................................................................................................................................................6
Reinigung und Pege ..................................................................................................................................................................................7
Hilfe bei Störungen ......................................................................................................................................................................................7
Umweltschutz ...............................................................................................................................................................................................7
Technische Daten .........................................................................................................................................................................................8
2
• CS 35 Mk3-Set
Allgemeine Hinweise und Informationen
Zur Kenntnisnahme
Die Informationen in diesem Dokument können sich ohne
vorherige Ankündigung ändern und stellen keinerlei Verpichtung seitens der Lautsprecher Teufel GmbH dar.
Ohne vorherige schriftliche Genehmigung der Lautsprecher
Teufel GmbH darf kein Teil dieser Bedienungsanleitung vervielfältigt, in irgendeiner Form oder auf irgendeine Weise
elektronisch, mechanisch, durch Fotokopien oder durch
Aufzeichnungen übertragen werden.
© Lautsprecher Teufel GmbH
Version 1.0
Juni 2013
Originalverpackung
Falls Sie das achtwöchige Rückgaberecht in Anspruch
nehmen wollen, müssen wir Sie bitten, die Verpackung
unbedingt aufzubewahren. Wir können die Lautsprecher
nur mit ORIGINAL-VERPACKUNG zurücknehmen.
Leerkartons sind nicht erhältlich!
Reklamation
Im Falle einer Reklamation benötigen wir zur Bearbeitung
unbedingt folgende Angaben:
1. Rechnungs-Nummer
Zu nden auf dem Kaufbeleg (der dem Produkt beiliegt)
oder der Auftragsbestätigung, die Sie als PDF-Dokument
erhalten haben, z.B. 4322543
Kontakt
Bei Fragen, Anregungen oder Kritik wenden Sie sich bitte
an unseren Service:
Lautsprecher Teufel GmbH
Gewerbehof Bülowbogen
Bülowstraße 66
10783 Berlin (Germany)
Tel.: +49 (0)30 / 300 930 0
Fax: +49 (0)30 / 300 930 930
E-Mail: info@teufel.de
www.teufel.de / www.teufelaudio.com
Best immungsgemäßer Gebrauch
Verwenden Sie die Lautsprecher ausschließlich wie in
dieser Bedienungsanleitung beschrieben. Jede andere
Verwendung gilt als nicht bestimmungsgemäß und kann zu
Sach- oder sogar zu Personenschäden führen.
Der Hersteller übernimmt keine Haftung für Schäden, die
durch nicht bestimmungsgemäßen Gebrauch entstanden
sind.
Die Lautsprecher sind zum Einsatz im privaten Bereich
bestimmt.
Bevor Sie den Artikel in Betrieb nehmen, lesen
Sie bitte zuerst die Sicherheitshinweise und die
Bedienungsanleitung aufmerksam durch. Nur so
können Sie alle Funktionen sicher und zuverlässig nutzen.
Heben Sie die Bedienungsanleitung gut auf und übergeben
Sie sie auch an einen möglichen Nachbesitzer.
2. Serien-Nummer bzw. Los-Nummer
Zu nden auf der Rückseite des Gerätes,
z. B. Serien-Nr.: S10....
Vielen Dank für Ihre Unterstützung!
• CS 35 Mk3-Set
3
Sicherheitshinweise
Signalsymbole
Folgende Signalsymbole nden Sie in dieser Anleitung:
Gefahr
Achtung
• Beugen Sie Gesundheitsschäden vor und vermeiden
• Halten Sie bei hohen Lautstärken immer einen gewis-
• Wenn ein Subwoofer eingeschaltet wird und auf volle
• Lassen Sie Kinder nicht mit dem Gerät und den Ver-
Achten Sie darauf, dass Kinder keine kleinen Teile aus
dem Gerät entnehmen oder vom Gerät abziehen (z. B.
Gummifüße o.Ä.). Sie könnten die Teile verschlucken und
daran ersticken. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.
Hohes Risiko! Missachtung der Warnung kann
=
Schaden für Leib und Leben verursachen.
Mittleres Risiko! Missachtung der Warnung kann
=
einen Sachschaden verursachen.
Geringes Risiko! Sachverhalte, die beim Umgang
=
mit dem Gerät beachtet werden sollten.
Gefahr für das Gehör!
Dauerhaftes Hören mit hoher Lautstärke
kann zu Gehörschäden führen.
Sie das Hören bei großem Lautstärkepegel über lange
Zeiträume.
sen Abstand zum Gerät und nie Ihre Ohren direkt an
den Lautsprecher.
Lautstärke eingestellt ist, kann plötzlich ein sehr
hoher Schalldruck entstehen. Neben organischen
Schäden können dadurch auch psychologische
Folgen auftreten. Besonders gefährdet sind Kinder
und Haustiere. Stellen Sie den Lautstärkeregler Ihres
Signalquellgeräts vor dem Einschalten auf einen
niedrigen Pegel ein.
Gefahr
Gefahren für Kinder!
Kinder können sich beim Spielen in der Verpackungsfolie verfangen und darin ersticken.
packungsfolien spielen. Es besteht Erstickungsgefahr.
Gefahr
• Verwenden Sie die Lautsprecher nicht unbefestigt
Stellen Sie die Lautsprecher so auf, dass sie nicht unbeabsichtigt umgestoßen werden können und die Kabel
keine Stolperfallen bilden.
• Befolgen Sie sorgfältig die Bedienungsanleitung.
• Sorgen Sie dafür, dass eine eventuelle Wandmontage
• Vergewissern Sie sich bei einer Wandmontage der
Stellen Sie die Lautsprecher nicht in der Nähe von Wärmequellen auf (z. B. Heizkörper, Öfen, sonstige wärmespendende Geräte, wie Verstärker etc.).
Achtung
• Stellen Sie keine offenen Brandquellen wie brennen-
• Sorgen Sie für ausreichende Lüftung.
• Setzen Sie das Gerät nicht der direkten Sonne aus.
• Verwenden Sie das Gerät nur in Innenräumen.
Betreiben Sie das Gerät nicht in Feuchträumen, und
schützen Sie es vor Tropf- und Spritzwasser. Achten Sie
auch darauf, dass keine Vasen oder andere mit Flüssigkeit gefüllten Gefäße auf dem Gerät oder in dessen
Nähe stehen, damit keine Flüssigkeit in das Gehäuse
gelangt.
Verletzungs-/Beschädigungsgefahr!
Ein mangelhafter Aufstellungsort kann Schäden verursachen.
in Fahrzeugen, an labilen Standorten, auf wackeligen Stativen oder Möbeln, an unterdimensionierten
Halterungen etc. Die Lautsprecher könnten um- oder
herunterfallen und Personenschäden verursachen
oder selbst beschädigt werden.
fachmännisch durchgeführt wird.
Tragfähigkeit der Wände.
Brandgefahr!
Unsachgemäßer Umgang mit dem Gerät kann
zu Beschädigung oder zum Brand führen.
de Kerzen oder Ähnliches auf das Gerät.
4
• CS 35 Mk3-Set
Lieferumfang
4 x CS 35 FCR Mk3 1 x CS 35 C Mk3 1 x Tischfuß für CS 35 C Mk3
Verbindungskabel
Die Satelliten-Lautsprecher werden aufgrund
diverser unterschiedlicher Kundenanforderungen ohne Verbindungskabel ausgeliefert. Passende
Kabel nden Sie in unserem Webshop. Dort können
Sie u.A. auch Standfüße und Wandhalterungen für die
Lautsprecher erwerben.
Aufstellen und anschließen
Hinweise zum Aufstellungsort
• Wählen Sie einen stabilen, ebenen Untergrund.
• Sorgen Sie für eine trockene, staubfreie Umgebung.
• Vermeiden Sie die Nähe von Wärmequellen und direkte
Sonneneinstrahlung.
• Stellen Sie keine schweren Gegenstände auf die Kabel
oder die Lautsprecher.
Die folgenden Angaben beziehen sich auf das „ideale
Heimkino“, in dem der Zuschauer bzw. -hörer mit ausreichendem Abstand zentral vor dem Fernseher bzw. der Leinwand sitzt (siehe nebenstehende Grak) und sich keine Gegenstände (Tische o.Ä.) dazwischen benden. Doch leider
erlauben der Raum, die Einrichtung oder andere Gegebenheiten nicht immer eine derart optimale Platzierung.
Moderne AV-Receiver bieten vielfältige Möglichkeiten,
etwaige Abstriche in der Aufstellung elektronisch zu kompensieren. Generell gilt die Regel: Stets können Sie auf
Basis unserer Empfehlungen experimentieren, was in Ihren
Räumlichkeiten akustisch und optisch am besten funktioniert. Lassen Sie Ihre Ohren (und Augen) entscheiden!
Lieferumfang prüfen
• Prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist.
• Sollte die Lieferung unvollständig sein oder Transportschäden aufweisen, nehmen Sie den Artikel nicht in Betrieb, sondern wenden Sie sich bitte an unseren Service
(siehe Seite 3).
Bildschirm
CS 35 FCR Mk3
CS 35 FCR Mk3
Richten Sie die Lautsprecher wie hier dargestellt aus.
CS 35 C Mk3
Stereodreieck
Subwoofer
CS 35 FCR Mk3
CS 35 FCR Mk3
• CS 35 Mk3-Set
5
Front-Lautsprecher
• Die Front-Lautsprecher CS 35 FCR Mk3 werden rechts
und links vom Bildschirm aufgestellt.
• Sie sollten mit dem Zuhörer ein möglichst gleichseitiges
Dreieck bilden - das sogenannte Stereodreieck (Entfernung zum Hörer = Entfernung zwischen den Lautsprechern).
• Die Lautsprecher sollten gerade in den Raum oder leicht
auf den Zuhörer ausgerichtet sein.

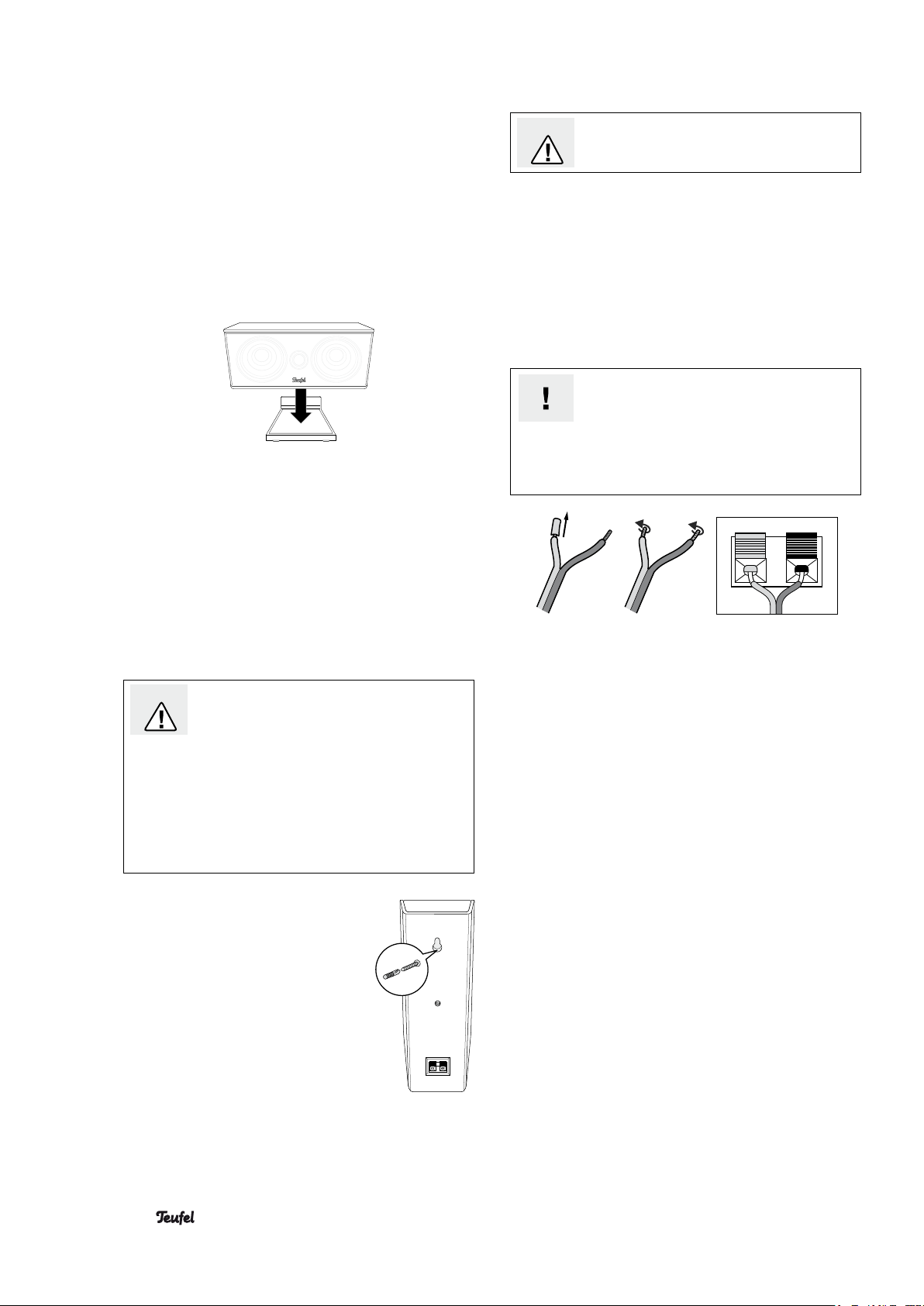

Center-Lautsprecher
• Der Center-Lautsprecher sollte mittig auf einem leicht
zum Fernseher hin gewölbten Kreisbogen stehen.
• Der Tischfuß sorgt für einen sicheren Stand des Lautsprechers und minimiert die Schwingungen
ge ist nicht nötig: Stellen Sie den Lautsprecher mittig auf
den Tischfuß.
. Eine Monta-
Surround-Lautsprecher
Die Surround-Lautsprecher werden seitlich vom Zuhörer in
Kopfhöhe (140 bis 210 cm) aufgestellt oder aufgehängt.
Anschließen
Gefahr
• Ziehen Sie den Netzstecker Ihres AV-Receivers bzw.
Mehrkanal-Aktiv-Subwoofers aus der Steckdose.
• Verlegen Sie Lautsprecherkabel von Ihrem AV-Receiver
bzw. Mehrkanal-Aktiv-Subwoofer zum Lautsprecher.
Dieses Kabel sollte hochwertige Lautsprecher-Doppellitze mit gekennzeichneten Adern sein.
• An der Rückseite des Lautsprechers bendet sich ein
Anschlussterminal mit zwei Klemmen, an die Sie die
Lautsprecherkabel anschließen müssen.
• Die Klemmen sind jeweils rot (+) und schwarz (-) markiert.
Die Lautsprecheranschlüsse Ihres AV-Receivers
Mehrkanal-Aktiv-Subwoofers
sein. Die Adern der Lautsprecherkabel sind durch unterschiedliche Farben oder Formen gekennzeichnet.
Verletzungs-/Beschädigungsgefahr!
Verlegen Sie die Kabel so, dass sie keine
Stolperfallen bilden.
Achten Sie auf die korrekte Polung!
Verbinden Sie jeweils die Klemmen mit gleicher
Farbe.
bzw.
sollten ähnlich markiert
Wandmontage
Wenn Sie die Lautsprecher aufhängen möchten, beachten
Sie bitte die folgenden Hinwiese:
Gefahr
• Sorgen Sie dafür, dass eine eventuelle Wandmontage
• Stellen Sie vor dem Bohren der Löcher mit einem
• Verwenden Sie zur Befestigung nur geeignete Schrau-
• Hängen Sie die Lautsprecher mithilfe
der Schlüsselloch-Öffnung(en) an der
Lautsprecher rückseite und der zuvor
montierten Schraube(n) an der Wand
auf.
• Die Schlüsselloch-Öffnung(en) sowie
die Gewindebohrung an der Lautsprecher-Rückseite sind auch zum
Befestigen der Lautsprecher an einen
Wandhalter oder Standfuß vorgesehen (passende Artikel nden Sie in
unserem Webshop).
Beschädigungsgefahr!
Unsachgemäße Montage kann Schäden
verursachen.
fachmännisch durchgeführt wird.
Metalldetektor sicher, dass sich keine Leitungen
innerhalb des Bohrbereichs benden.
ben und Dübel. Vergewissern Sie sich der Tragfähigkeit der Wände.
1. Teilen Sie die Litze an beiden Enden auf etwa 30 mm und
entfernen Sie jeweils ca. 10 mm der Isolierung.
2. Verdrehen Sie die Litze, damit keine Adern herausstehen.
3. Drücken Sie den roten und schwarzen Hebel der Anschlussklemmen herunter und führen Sie die abisolierten Litzenenden in die nun zugänglichen Öffnungen
ein. Nach dem Loslassen der Hebel sind die Litzen
festgeklemmt.
4. Schließen Sie so alle Kabel an den Lautsprechern an.
5. Schließen Sie die anderen Enden der Lautsprecherkabel
an Ihren AV-Receiver bzw. Mehrkanal-Aktiv-Subwoofer
an. Hinweise dazu sollten Sie in der Gebrauchsanleitung
des Gerätes nden.
Trennfrequenz
• Die optimale Trennfrequenz für das CS 35 Mk3-Set
trägt 150 Hz. Stellen Sie an Ihrem AV-Receiver oder der
DecoderStation - sofern diese eine Einstellung erlauben
- möglichst diesen Wert ein.
• Werden die Satelliten in einem Concept C-Set eingesetzt, wird die Trennfrequenz vom Subwoofer vorgegeben.
• Bei den Concept E-Sets ohne DecoderStation bestimmen Sie die Trennfrequenz in den Einstellungen Ihrer
Soundkarte. Falls dort keine Einstellungen möglich sind,
wählen Sie zumindest die Einstellung „small“ für die
Satelliten.
be-
6
• CS 35 Mk3-Set
Reinigung und Pege
Reinigen Sie die Lautsprecher regelmäßig mit einem weichen, leicht angefeuchteten Microfasertuch. Beachten Sie
dabei bitte unbedingt die folgenden Hinweise:
Gefahr
oder Kurzschluss führen.
• Sorgen Sie dafür, dass keine Flüssigkeit eindringt.
• Ziehen Sie vor dem Reinigen den Netzstecker.
Stromschlag-Gefahr!
Wasser kann in Verbindung mit Spannung
führenden Teilen zu elektrischem Stromschlag
Achtung
• Verwenden Sie möglichst nur klares Wasser ohne
Reinigungszusätze. Bei hartnäckigen Flecken können
Sie mildes Seifenwasser verwenden.
• Auf keinen Fall dürfen scharfe Reiniger, Spiritus,
Verdünner, Benzin oder Ähnliches für die Reinigung
verwendet werden.
Beschädigungsgefahr!
Falsches Reinigungsmittel kann die empndliche Gehäuseoberäche beschädigen.
Hilfe bei Störungen
Die folgenden Hinweise und weitere ausführliche Informationen auf unserer Webseite sollen Ihnen helfen, Störungen
zu beseitigen. Sollte dies nicht gelingen, nehmen Sie bitte Kontakt mit unserer Hotline auf 030 / 300 9 300. Beachten Sie
auch die Garantiehinweise.
Störung Mögliche Ursache Abhilfe
Die Wiedergabe ist ver-
rauscht.
Der Klang wirkt au. Lautsprecher verpolt angeschlossen. Prüfen Sie den korrekten Anschluss der Kabel
Grundsätzlich sind die Lautsprecher
sehr rauscharm. Meist „entlarvt“ das im
Hochtonbereich sehr gut auösende Boxensystem die mangelhafte Qualität einer
Signalquelle (z. B. von MP3-Dateien).
Sorgen Sie dafür, dass von der Quelle ein einwandfreies Signal gesendet wird.
aller Lautsprecher.
Umweltschutz
Entsorgung des Gerätes
Altgeräte dürfen nicht in den Hausmüll!
Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich
verpichtet, Altgeräte getrennt vom Hausmüll
z. B. bei einer Sammelstelle seiner Gemeinde/
seines Stadtteils abzugeben. Damit wird gewährleistet,
dass die Altgeräte fachgerecht verwertet und negative
Auswirkungen auf die Umwelt vermieden werden. Deshalb
sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.
• CS 35 Mk3-Set
7
Technische Daten
Satelliten-Lautsprecher CS 35 FCR Mk3 Center-Lautsprecher CS 35 C Mk3
Abmessungen (BxHxT) 100 x 225 x 95 mm 225 x 110 x 105 mm (inkl. Tischfuß)
Gewicht 0,75 kg 1,25 kg
Impedanz 4-8 Ohm 4-8 Ohm
Weitere Technischen Daten nden Sie in der Produktbeschreibung auf unserer Website unter www.teufel.de oder
www.teufelaudio.com.
Technische Änderungen vorbehalten!
Dieses Produkt entspricht den Richtlinien
des Rates der Europäischen Gemeinschaft
2004/108/EC und 2006/95/EC
Bei Fragen, Anregungen oder Kritik wenden Sie sich bitte an unseren Service:
Lautsprec her Teufel GmbH
Gewerbehof Bülowbogen - Aufgang D1
10783 Berlin (Germany), Bülowstr. 66
Tel.: +49 (0)30 - 300 930 0
Fax: +49 (0)30 - 300 930 930
www.teufel.de
Alle Angaben ohne Gewähr.
Technische Änderungen, Tippfehler
und Irrtum vorbehalten.
Anleitungs-Nr. 92435 DE 20130603
Loading...
