Technische Beschreibung und Bedienungsanleitung
Cinebar 11
2.1 Soundbar mit Wireless-Subwoofer
Page 2
Inhalt
Allgemeine Hinweise und Informationen ..................2
Zur Kenntnisnahme .................................................2
Originalverpackung ..................................................2
Warenzeichen ..........................................................2
Reklamation .............................................................3
Kontakt .....................................................................3
Bestimmungsgemäßer Gebrauch ..........................3
Sicherheitshinweise ...................................................4
Signalsymbole ..........................................................4
Sicherheitshinweise ................................................4
Übersicht ....................................................................6
Lieferumfang ............................................................6
Lieferung prüfen .......................................................6
Bedienelemente und Anschlüsse .............................7
Aufstellen/Wandmontage .........................................9
Aufstellungsor t .........................................................9
Wandmontage ..........................................................9
Anschließen ..............................................................10
Fernbedienung ........................................................ 11
Batterie einlegen/wechseln ................................. 11
Grundfunktionen ..................................................... 12
Ein- und Ausschalten ............................................ 12
Subwoofer und Cinebar 11 verbinden ................. 12
Quelle wählen ........................................................ 13
Menü und Einstellungen ..........................................14
Das Menü .............................................................. 14
Reinigung und Pfl ege ...............................................14
Hilfe bei Störungen ...................................................15
Umweltschutz ...........................................................16
Batterien und Akkus .............................................16
Entsorgung des Gerätes ....................................... 16
Technische Daten .....................................................16
Allgemeine Hinweise und Informationen
Zur Kenntnisnahme
Die Informationen in diesem Dokument können sich
ohne vorherige Ankündigung ändern und stellen keinerlei Verpfl ichtung seitens der Lautsprecher Teufel
GmbH dar.
Ohne vorherige schriftliche Genehmigung der Lautsprecher Teufel GmbH darf kein Teil dieser Bedienungsanleitung vervielfältigt, in irgendeiner Form
oder auf irgendeine Weise elektronisch, mechanisch, durch Fotokopien oder durch Aufzeichnungen
übertragen werden.
© Lautsprecher Teufel GmbH
Version 1.0
August 2016
Originalverpackung
Falls Sie das achtwöchige Rückgaberecht in Anspruch nehmen wollen, müssen wir Sie bitten, die
Verpackung unbedingt aufzubewahren. Wir können
das Gerät nur MIT ORIGINAL-VERPACKUNG zurücknehmen. Leerkartons sind nicht erhältlich!
Warenzeichen
© Alle Warenzeichen sind Eigentum ihrer jeweiligen
Eigner.
Bluetooth® und das Bluetooth Symbol
chen der Bluetooth SIG, Inc.
Das Zeichen „N-Mark“ ist ein Warenzeichen oder
registriertes Warenzeichen von NFC Forum, Inc. in
den USA und anderen Ländern.
Hergestellt unter der Lizenz von Dolby Laboratories.
Dolby und das Doppel-D-Symbol sind Warenzeichen
von Dolby Laboratories.
sind Warenzei-
2
• Cinebar 11
Page 3
Die DTS-Patente fi nden Sie unter http://patents.dls.
com. Hergestellt unter Lizenz von DTS Licensing Limited. DTS, das Symbol sowie DTS und das Symbol
zusammen sind eingetragene Warenzeichen und
DTS Digital Surround sind ein Warenzeichen von
DTS, lnc. © DTS, lnc. Alle Rechte vorbehalten.
Die Zeichen HDMI und High-Defi nition Multimedia
Interface, und das HDMI_Logo sind Warenzeichen
oder registrierte Warenzeichen von HDMI Licensing
LLC in den USA und anderen Ländern.
Reklamation
Im Falle einer Reklamation benötigen wir zur Bearbeitung unbedingt folgende Angaben:
1. Rechnungsnummer
Zu fi nden auf dem Kaufbeleg (der dem Produkt
beiliegt) oder der Auftragsbestätigung, die Sie als
PDF-Dokument erhalten haben, z.B. 4322543.
2. Seriennummer bzw. Losnummer
Zu fi nden auf der Rückseite des Gerätes,
z.B. Serial #: IL30009440122A-123.
Hiermit erklärt Lautsprecher Teufel
GmbH, dass der Funkanlagentyp
„Cinebar 11“
2014/30/EU und 2014/35/EU entspricht. Der
EU,
vollständige Text der EU-Konformitätserklärung ist
unter der folgenden Internetadresse verfügbar:
www.teufel.de/konformitaetserklaerungen.html
den Richtlinien 2014/53/
Bestimmungsgemäßer
Gebrauch
Das Lautsprecher-Set dient zur Wiedergabe von
Audiosignalen. Verwenden Sie es ausschließlich wie
in dieser Bedienungsanleitung beschrieben. Jede
andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.
Das Gerät ist zum Einsatz im privaten Bereich bestimmt.
Bevor Sie das Gerät in Betrieb nehmen, lesen
Sie bitte zuerst die Sicherheitshinweise
und die Bedienungsanleitung aufmerksam
durch. Nur so können Sie alle Funktionen sicher und
zuverlässig nutzen.
Heben Sie die Bedienungsanleitung gut auf und
übergeben Sie sie auch an einen möglichen Nachbesitzer.
Vielen Dank für Ihre Unterstützung!
Kontakt
Bei Fragen, Anregungen oder Kritik wenden Sie sich
bitte an unseren Service:
Lautsprecher Teufel GmbH
BIKINI Berlin
Budapester Straße 44
10787 Berlin (Germany)
Telefon +49 (0)30 / 300 930 0
Telefax +49 (0)30 / 300 930 930
E-Mail: info@teufel.de
teufel.de oder teufelaudio.com
• Cinebar 11
3
Page 4
Sicherheitshinweise
Signalsymbole
Folgende Si gnalsymbole fi nden Sie in dieser Anleitung:
Gefahr! Bei Missachtung der Warnung
droht unmittelbare Gefahr, die zu schweren Körperverletzungen oder zum Tod
führt.
Warnung! Bei Missachtung der Warnung
droht möglicherweise eine Gefährdung,
die zu schweren Körperverletzungen oder
zum Tod führen könnte.
Vorsicht! Bei Missachtung der Warnung
droht möglicherweise eine Gefährdung,
die zu leichten Körperverletzungen oder
Sachschäden führen könnte.
Diese Hinweise geben Ihnen nützliche
Zusatzinformationen zum Zusammenbau
oder zum Betrieb.
Sicherheitshinweise
Stromschlaggefahr!
Fehlerhafte Elektroinstallation oder zu
hohe Netzspannung kann zu elektri-
schem Stromschlag führen.
• Das Gerät ist für eine Netzspannung von
220 V–240 V ~ / 50 Hz geeignet. Achten Sie
beim Anschließen darauf, dass die richtige
Spannung anliegt. Nähere Informationen hierzu
finden Sie auf dem Typenschild.
• Verwenden Sie ausschließlich das mitgelieferte
Steckernetzteil.
• Prüfen Sie das Gerät regelmäßig auf Schäden.
Ziehen Sie sofort den Netzstecker / das Steckernetzteil und betreiben Sie das Gerät nicht,
wenn dessen Gehäuse oder die Netzanschlussleitung defekt ist oder andere sichtbare Schäden aufweist.
• Die Trennung vom Netz erfolgt bei diesem Gerät
durch Ziehen des Netzsteckers. Sorgen Sie
deshalb dafür, dass der Netzstecker jederzeit
gut zugänglich ist.
• Wenn das Gerät Rauch entwickelt, verbrannt
riecht oder ungewohnte Geräusche von sich
gibt, trennen Sie es sofort vom Netz, und nehmen Sie es nicht mehr in Betrieb.
• Stellen Sie das Gerät so auf, dass keine Lüf-
tungsöffnungen blockiert werden.
• Die Standby-Taste trennt das Gerät nicht vom
Netz. Stellen Sie das Gerät deshalb so auf, dass
der Netzstecker und das Steckernetzteil gut zugänglich sind und bei Bedarf schnell vom Netz
getrennt werden können.
• Öffnen Sie niemals das Gehäuse des Geräts.
Die Instandsetzung des Geräts darf nur von
einem autorisierten Fachbetrieb vorgenommen
werden. Dabei dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden
sich elektrische und mechanische Teile, die
zum Schutz gegen Gefahrenquellen unerlässlich sind.
• Verwenden Sie ausschließlich die durch den
Hersteller spezifizierten Zubehörprodukte.
• Stecken Sie keine Gegenstände durch die
Lüftungsschlitze in das Gehäuse.
• Verwenden Sie das Gerät nur in Innenräumen.
• Betreiben Sie das Gerät nicht in Feuchträumen,
und schützen Sie es vor Tropf- und Spritzwasser.
Achten Sie auch darauf, dass keine Vasen oder
andere mit Flüssigkeit gefüllten Gefäße auf dem
Gerät oder in dessen Nähe stehen, damit keine
Flüssigkeit in das Gehäuse gelangt. Falls doch
Wasser oder andere Fremdkörper eingedrungen
sind, ziehen Sie sofort das Steckernetzteil und
nehmen Sie ggf. vorhandene Batterien heraus.
Schicken Sie das Gerät dann an unsere Serviceadresse ein.
• Fassen Sie den Netzstecker / das Steckernetz-
teil niemals mit feuchten Händen an.
Brandgefahr!
Unsachgemäßer Umgang mit dem Gerät
kann zu Beschädigung oder zum Brand
führen.
• Stellen Sie keine offenen Brandquellen wie
brennende Kerzen oder Ähnliches auf das
Gerät.
• Sorgen Sie für ausreichende Lüftung.
• Setzen Sie das Gerät nicht der direkten Sonne
aus.
• Verwenden Sie das Gerät nur in Innenräumen.
• Betreiben Sie das Gerät nicht in Feuchträumen,
und schützen Sie es vor Tropf- und Spritzwasser. Achten Sie auch darauf, dass keine Vasen
oder andere mit Flüssigkeit gefüllten Gefäße
auf dem Gerät oder in dessen Nähe stehen,
damit keine Flüssigkeit in das Gehäuse gelangt.
4
• Cinebar 11
Page 5
Gefahr für das Gehör!
Dauerhaftes Hören mit hoher Lautstärke kann zu Gehörschäden führen.
• Beugen Sie Gesundheitsschäden vor und ver-
meiden Sie das Hören bei großem Lautstärkepegel über lange Zeiträume.
• Halten Sie bei hohen Lautstärken immer einen
gewissen Abstand zum Gerät und nie Ihre Ohren direkt an den Lautsprecher.
• Wenn ein Subwoofer eingeschaltet wird und auf
volle Lautstärke eingestellt ist, kann plötzlich
ein sehr hoher Schalldruck entstehen. Neben
organischen Schäden können dadurch auch
psychologische Folgen auftreten. Besonders
gefährdet sind Kinder und Haustiere. Stellen
Sie den Lautstärkeregler Ihres Signalquellgeräts vor dem Einschalten auf einen niedrigen
Pegel ein.
Verätzungsgefahr!
Ausgelaufene Batteriesäure kann zu
Verätzungen führen.
• Vermeiden Sie den Kontakt von Batteriesäure
mit Haut, Augen und Schleimhäuten. Spülen
Sie bei Kontakt mit der Säure die betroffenen
Stellen sofort mit reichlich klarem Wasser und
suchen Sie ggf. einen Arzt auf.
Gefahren für Kinder!
Kinder können sich beim Spielen in der
Verpackungsfolie verfangen und darin
ersticken.
• Lassen Sie Kinder nicht mit dem Gerät und den
Verpackungsfolien spielen. Es besteht Erstickungsgefahr.
• Achten Sie darauf, dass Kinder keine kleinen
Teile aus dem Gerät entnehmen oder vom
Gerät abziehen (z.B. die Batterien der Fernbedienung, Bedienknöpfe oder Steckeradapter).
Sie könnten die Teile verschlucken und daran
ersticken. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.
Verletzungs-/Beschädigungsgefahr!
Ein mangelhafter Aufstellungsort kann
Schäden verursachen.
• Verwenden Sie die Lautsprecher nicht unbe-
festigt in Fahrzeugen, an labilen Standorten,
auf wackeligen Stativen oder Möbeln, an
unterdimensionierten Halterungen etc. Die
Lautsprecher könnten um- oder herunterfallen
und Personenschäden verursachen oder selbst
beschädigt werden.
• Stellen Sie die Lautsprecher so auf, dass sie
nicht unbeabsichtigt umgestoßen werden können und die Kabel keine Stolperfallen bilden.
• Befolgen Sie sorgfältig die Bedienungsanlei-
tung.
• Sorgen Sie dafür, dass eine eventuelle Wand-
montage fachmännisch durchgeführt wird.
• Vergewissern Sie sich bei einer Wandmontage
der Tragfähigkeit der Wände.
• Stellen Sie die Lautsprecher nicht in der Nähe
von Wärmequellen auf (z. B. Heizkörper, Öfen,
sonstige wärmespendende Geräte, wie Verstärker etc.).
Beschädigungsgefahr!
Äußere Einfl üsse können das Gerät
beschädigen bzw. zerstören.
• Ist das Gerät längere Zeit unbeaufsichtigt (z.B.
während des Urlaubs), oder droht ein Gewitter,
ziehen Sie den Netzstecker / das Steckernetzteil aus der Steckdose heraus. Plötzlich auftretende Überspannungen können sonst zum
Defekt führen.
• Nehmen Sie bei längerer Abwesenheit die
Bat te ri e(n) aus der Fernbedienung. Ausgelaufene Batterien können die Fernbedienung
beschädigen.
• Wenn das Gerät vom Kalten ins Warme kommt
– z.B. nach dem Transport – kann sich Kondenswasser im Inneren bilden. Lassen Sie
das Gerät in einem solchen Fall mindestens 2
Stunden stehen, bevor Sie es anschließen und
in Betrieb nehmen.
• Cinebar 11
5
Page 6
Verletzungsgefahr
Ein instabiler Untergrund kann dazu
führen, dass das Gerät umkippt und dabei vor allem Kinder erheblich verletzt oder sogar
erschlägt. Viele Unfälle können Sie vermeiden,
wenn Sie folgende Vorsichtsmaßnahmen treffen:
• Platzieren Sie den Subwoofer ausschließlich
auf dem Fußboden.
• Falls Sie Untergestelle oder Standfüße verwen-
den möchten, verwenden Sie nur solche, die
vom Hersteller empfohlen werden.
• Sorgen Sie auch bei Lagerung des Artikels
dafür, dass er sicher steht und nicht herunteroder umgerissen werden kann.
Übersicht
Explosionsgefahr!
Batterien (insbesondere Lithiumbatterien) können bei unsachgemäßem
Umgang explodieren.
• Versuchen Sie niemals, Batterien zu laden.
• Setzen Sie nur Batterien desselben oder gleich-
wertigen Typs ein.
• Batterien und Akkus dürfen Sie nicht erhitzen,
kurz schließen oder durch Verbrennen beseitigen.
• Setzen Sie Batterien und Akkus nicht der direk-
ten Sonne aus.

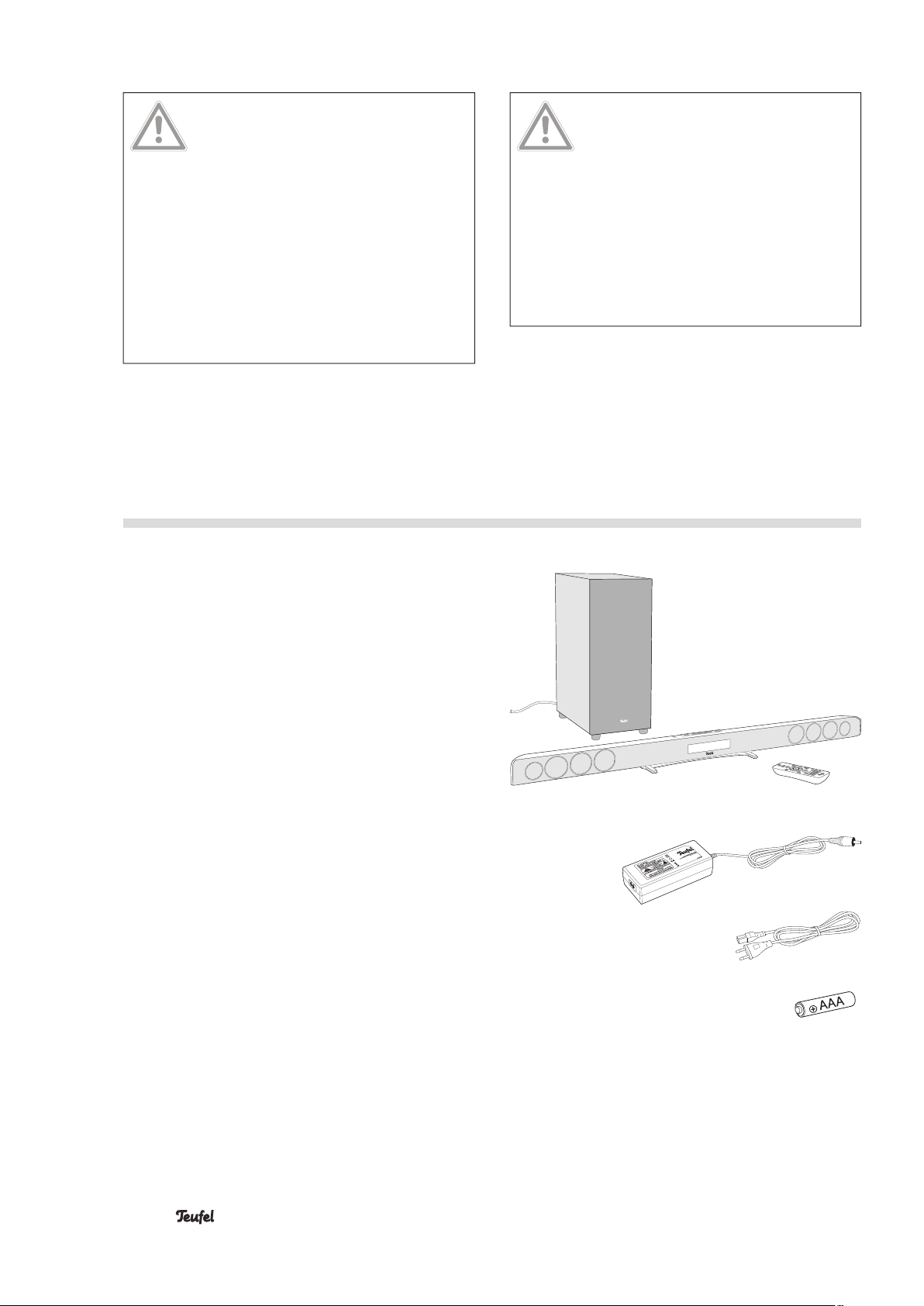

Lieferumfang
①
1× Subwoofer CB 11 SW
②
1× Cinebar 11 CB 11 SB
③
1× Fernbedienung CB 11 RC
④
1× Netzteil für den Cinebar 11 CB 11 SB
⑤
1× Netzkabel für das Netzteil
⑥
1× Batterie, Typ AAA für
④
③
Lieferung prüfen
• Prüfen Sie, ob die Lieferung vollständig und unbe-
schädigt ist.
• Sollte die Lieferung unvollständig sein oder Trans-
portschäden aufweisen, wenden Sie sich bitte an
unseren Service (siehe Seite 3).
• Nehmen Sie ein beschädigtes Gerät keinesfalls in
Betrieb.
②
①
③
④
⑤
⑥
6
• Cinebar 11
Page 7
Bedienelemente und Anschlüsse

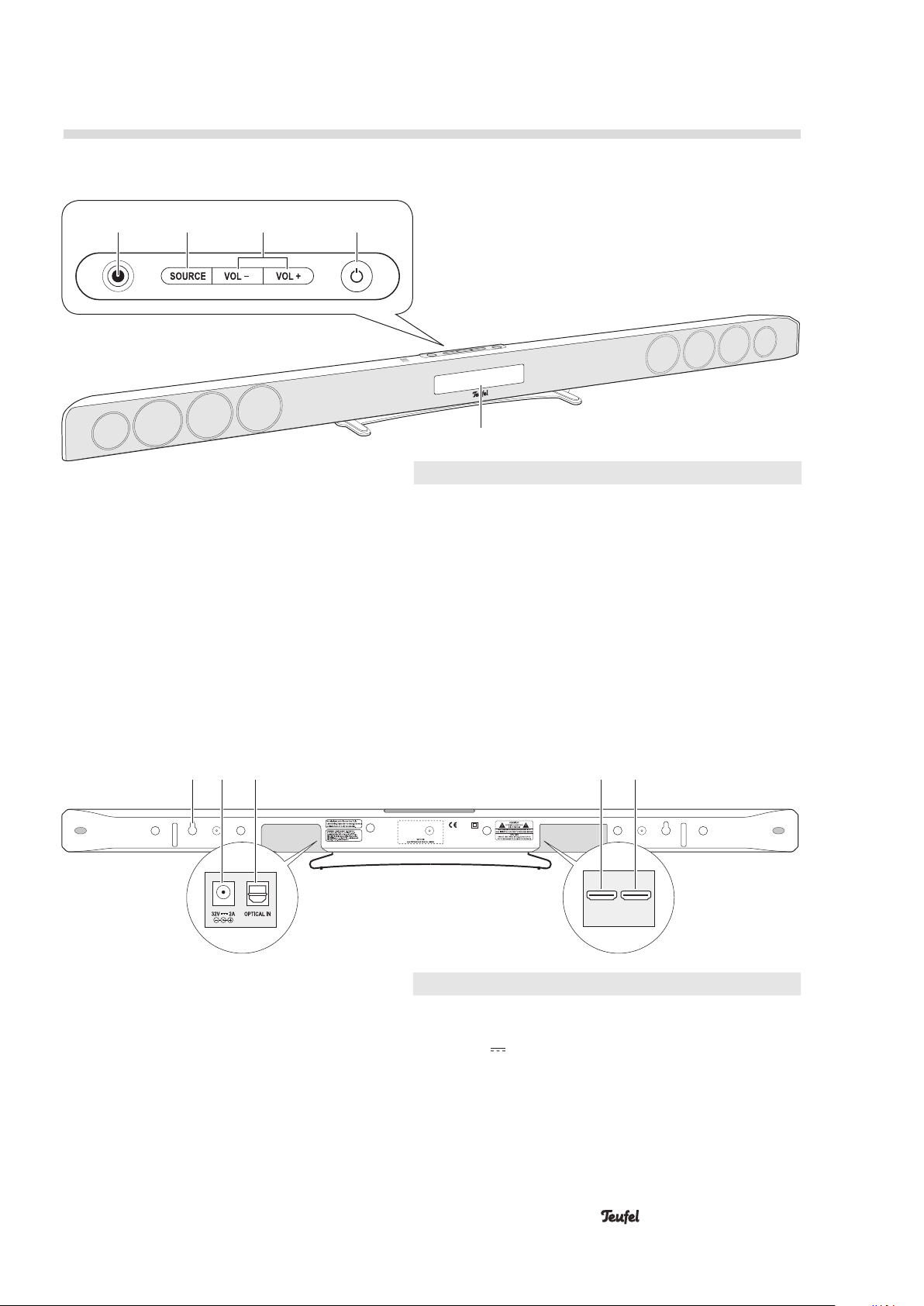

Cinebar 11 Ober- und Vorderseite
1 23 4
AUDIO
IN
Pos Bezeichnung Erklärung
1AUDIO IN 3,5 mm Eingangsbuchse (analog)
2SOURCE
3VOL –/+ Lautstärke ändern
4POWER Gerät ein- oder in Standby schalten
5 Display (Anzeige)
5
Quelle wählen (HDMI, HDMI TV,
OPTICAL, ANALOG, BT AU)
Cinebar 11 Rückseite
67 8 910
HDMI IN HDMI TV
Pos Bezeichnung Erklärung
6
7 32 V 2A
Schlüssellochöffnung für Wandmontage
Eingangsbuchse für Netzteil
8OPTICAL INAudio-Eingangsbuchse (TOSLINK)
9HDMI IN HDMI-Eingangsbuchse
10 HDMI T V HDMI-Buchse zum Fernseher
④
• Cinebar 11
7
Page 8

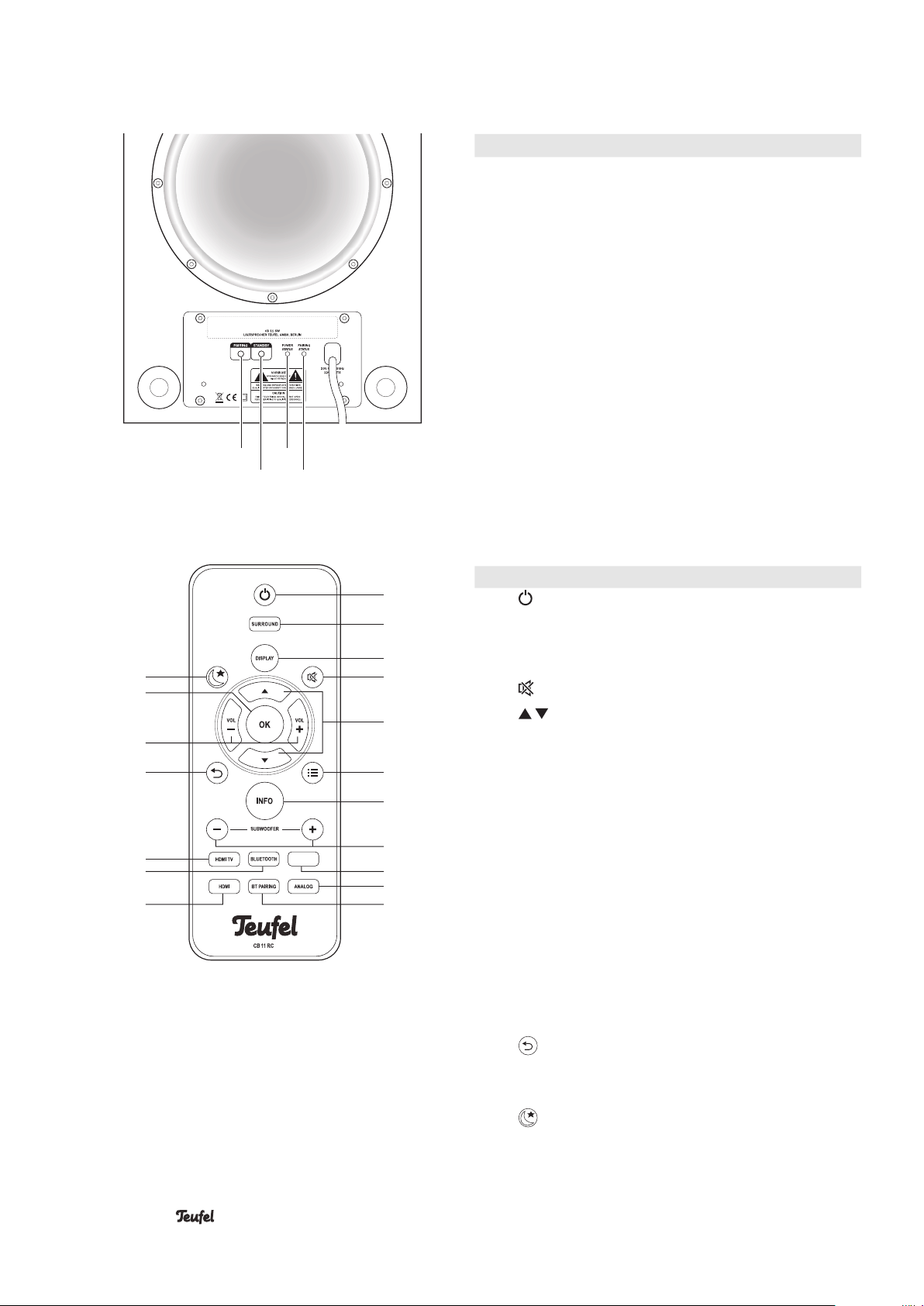

Subwoofer Unterseite
111213
Fernbedienung
14
Pos Bezeichnung Erklärung
11 PAIRING Wireless-Verbindung herstellen
12 STANDBY
POWER
13
STATUS
PAIRING
14
STATUS
Subwoofer ein- bzw. in Standby
schalten
Netzkontroll-LED
Kontroll-LED für Wireless-Verbindung
33
32
31
30
29
28
DIGITAL
16
17
18
19
20
21
22
23
24
25
2627
Pos Bezeichnung Erklärung
16 Gerät ein- / in Standby schalten
17 S UR RO UN D Dolby-Surround-Modus
aktivieren / deaktivieren
18 DISPLAY Display-Helligkeit ändern
19 Stumm schalten ein/aus (Mute)
20
Im Menü navigieren
21 MENU Menü aufrufen / verlassen
22 INFO Soundformat anzeigen
(Dolby, DTS, PCM)
23 SUBWOOFER
Subwoofer-Lautstärke ändern
+ / –
24 DIGITAL Optischen Eingang (8) auswählen
25 ANALOG Analogen Eingang (1) auswählen
26 BT PAIRING Bluetooth-Verbindung herstellen
und auf BT-Input umschalten
27 HDMI HDMI Eingang (9) auswählen
®
28 Bluetooth
Bluetooth® als Eingangsquelle
aktivieren
29 HDMI TV TV Ton über HDMI TV (10) auswäh-
len (Audio Return Chanel)
30 Eine Menüebene zurück schalten
31 VOL + / – Lautstärke ändern
32 OK Menüpunkt bestätigen
33
Nacht-Soundeffekt aktivieren
8
• Cinebar 11
Page 9

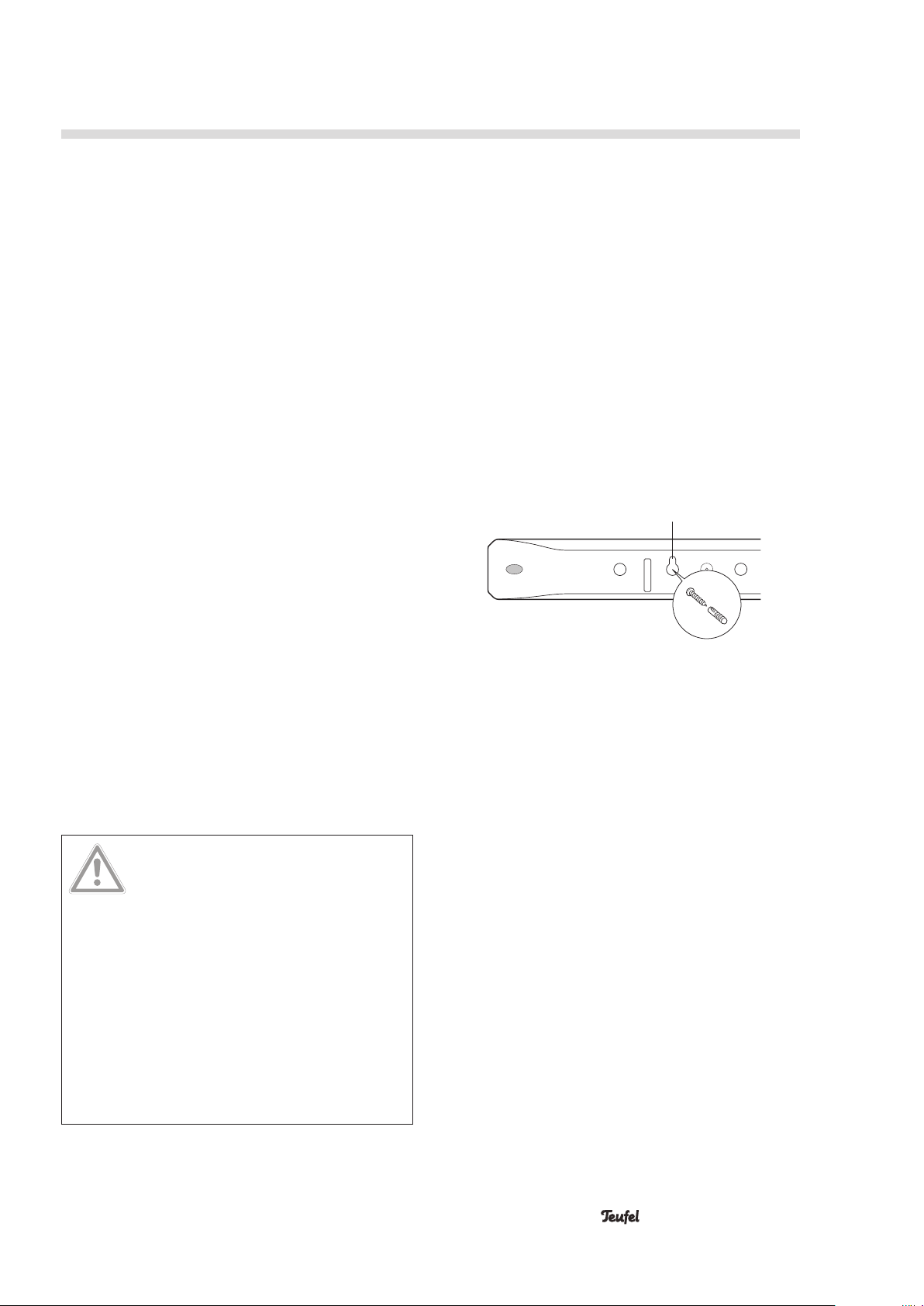

Aufstellen/Wandmontage
Aufstellungsort
Cinebar 11
Als idealer Standort bietet sich der Platz unter dem
TV-Gerät an. Hängen Sie den Cinebar 11 entweder
direkt an die Wand oder stellen Sie ihn unter bzw.
vor dem Fernseher auf.
Subwoofer
Der Standort des Subwoofers ist frei wählbar und
beeinfl usst die übrigen Lautsprecher nicht. Positionieren Sie ihn jedoch nicht in einer Raumecke, da es
hierbei zu unkontrollierbaren Frequenzüberhöhungen
kommen kann.
Hinweise zum Aufstellungsort
• Wählen Sie einen stabilen, ebenen Untergrund.
Bei Wandmontage beachten Sie das nachfolgende Kapitel.
• Sorgen Sie für eine trockene, staubfreie Umge-
bung.
• Vermeiden Sie die Nähe von Wärmequellen und
direkte Sonneneinstrahlung.
• Verlegen Sie die Anschlusskabel so, dass sie
keine Stolperfallen bilden.
• Stellen Sie keine schweren Gegenstände auf die
Kabel oder die Geräte.
Wandmontage
Für die Wandmontage an einer massiven Steinwand
benötigen Sie folgendes Material:
• 2 x Dübel (ø 8 mm)
• 2 x Schrauben, 5 x 50 mm
(Schraubenkopf ca. ø 10 mm)
1. Übertragen Sie den Lochabstand zwischen den
beiden Wandbefestigungsprofi len von 60 cm auf
die Wand, an der Sie den Cinebar 11 anbringen
möchten. Verwenden Sie dazu Zollstock, Bleistift
und eine Wasserwaage.
2. Stellen Sie mit einem Metallprüfgerät sicher, dass
sich in den Bohrbereichen keine Kabel oder Rohrleitungen befi nden. Wählen Sie gegebenenfalls
eine andere Stelle für die Montage.
3. Bohren Sie mit einem 8 mm Steinbohrer an den
gekennzeichneten Positionen je ein ca. 45 mm
tiefes Loch.
4. Stecken Sie 2 Dübel (ø 8 mm) komplett in die
Bohrlöcher.
5. Schrauben Sie je eine Schraube (5 x 50 mm) so
weit in die Dübel ein, bis der Abstand zwischen
Wand und Schraubenkopf noch ca. 4 mm beträgt.
6
6. Drücken Sie den Cinebar 11 so gegen die Wand,
dass die Schrauben in den Schlüssellochöffnungen (6) verschwinden. Ziehen Sie den Cinebar 11
nun nach unten, sodass die Schrauben in den
schmalen Schlitz der Schlüssellochöffnungen
rutschen.
7. Drehen Sie die Schrauben gegebenenfalls weiter
hinein oder heraus, bis der Cinebar 11 fest mit
der Wand verbunden ist.
Beschädigungs- und
Stromschlag gefahr!
Gehen Sie bei der Wandmontage sorgfältig vor und halten Sie sich an die nachfolgenden Anweisungen.
• Der Cinebar 11 darf nur von fachkundigen Per-
sonen an die Wand montiert werden.
• Die Montage darf nur an einer geeigneten,
massiven Wand erfolgen. Bei Leichtbauwänden
können spezielle Dübel oder Anker erforderlich
sein. Ziehen Sie einen Fachmann zurate.
• Stellen Sie sicher, dass sich keine Kabel oder
Rohrleitungen in den Bohrbereichen befinden.
Prüfen Sie die Bereiche vor dem Bohren mit
einem Metallsuchgerät.
• Cinebar 11
9
Page 10

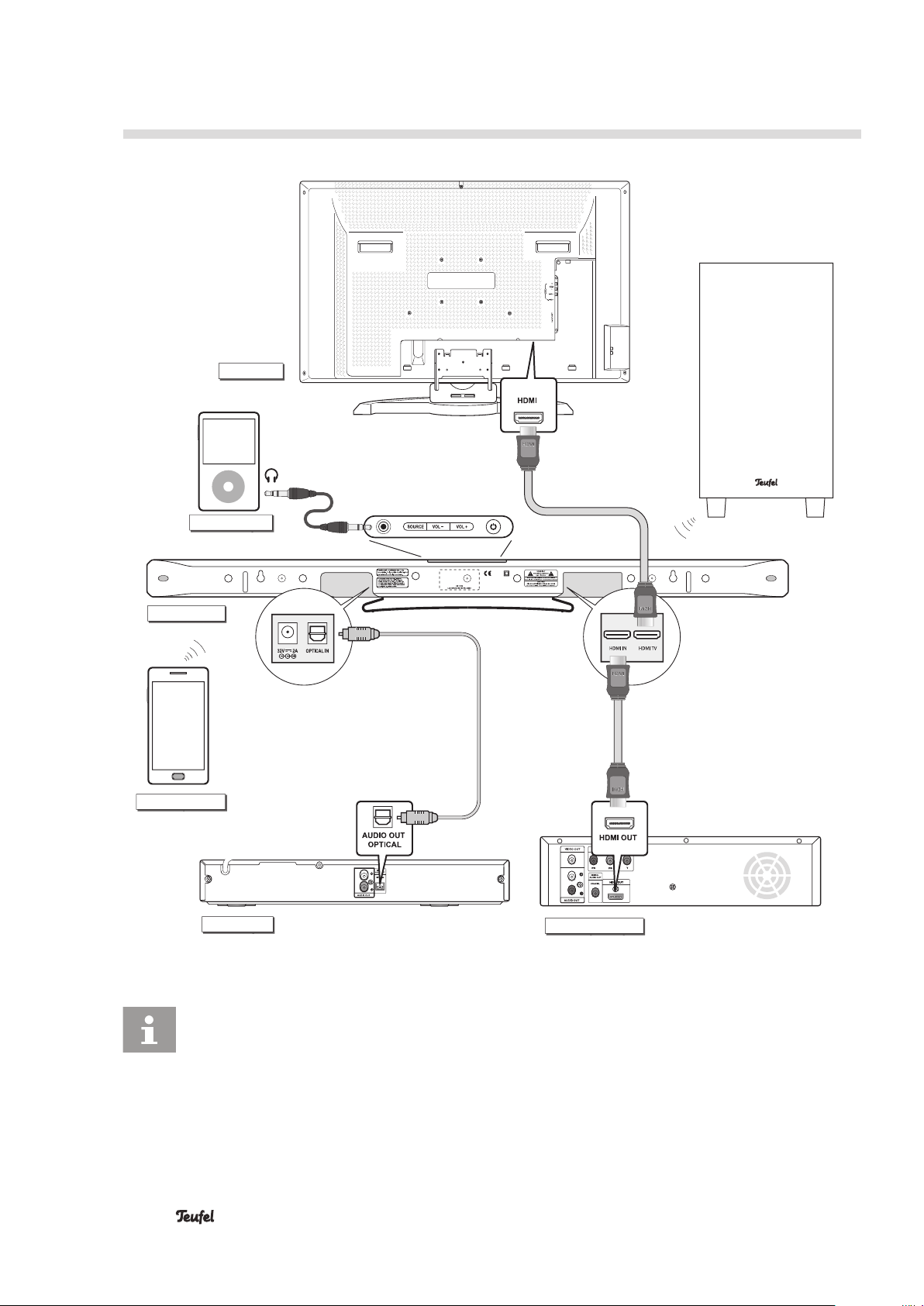

Anschließen
TV-Gerät
MP3-Player
Cinebar 11
Smartphone
CD-Player
In diesem Anschlussbeispiel sind nur
einige Verbindungsmöglichkeiten darge-
stellt. Häufi g sind bei einem Gerät mehrere
Anschlussvarianten möglich. Lesen Sie hierzu bitte
in der Bedienungsanleitung des jeweiligen Geräts
nach.
Blu-ray-Player
10
• Cinebar 11
Page 11
• Wenn Sie alle Geräte angeschlossen haben,
verbinden Sie auch den Cinebar 11 mithilfe des
beiliegenden Netzkabel ⑤ mit dem Stromnetz
und stecken Sie den Netzstecker des Subwoofers
in die Steckdose. Achten Sie darauf, dass die
Steckdosen leicht zugänglich sind.
• Nicht alle Fernseher unterstützen die Weiterlei-
tung von Mehrkanal-Tonformaten (Dolby, DTS)
zuverlässig. Daher empfehlen wir für ein stets
bestmögliches Klangerlebnis Blu-ray-Player direkt
mit einem HDMI-Kabel an den Cinebar 11 anzuschließen.
Fernbedienung
• Wenn Sie die Geräte wie in diesem Beispiel
verbunden und eingeschaltet haben, müssen Sie
den Cinebar 11 wie folgt einstellen:
Ton von Gerät Cinebar-Einstellung
TV-Gerät
Blu-ray-Player
CD-Player
Smartphone
MP3-Player
HDMI TV
HDMI
OPTICAL (DIGITAL)
BT AU
ANALOG
Tabelle 1

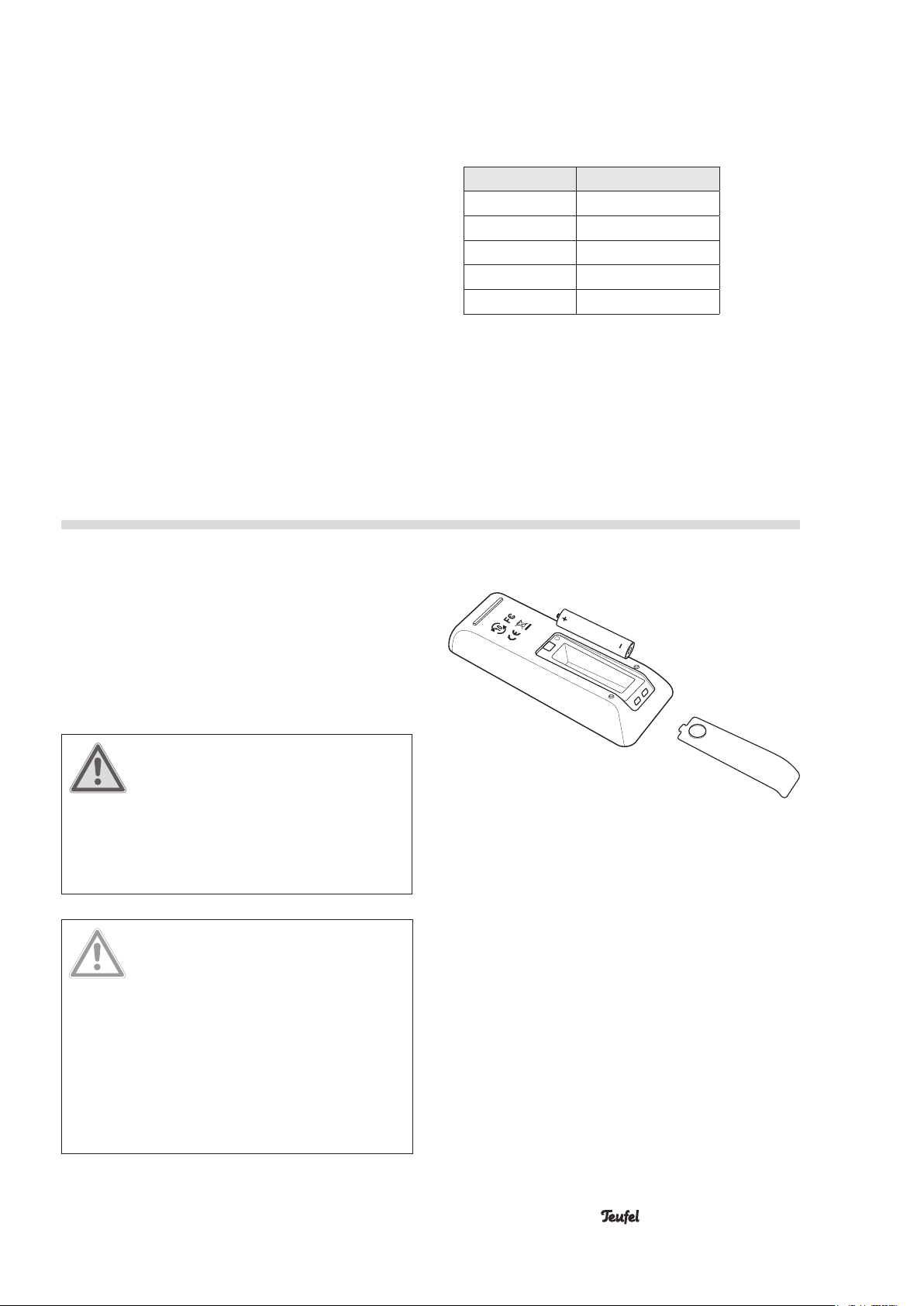

Batterie einlegen/wechseln
Wenn die Fernbedienung nicht mehr richtig funktioniert, oder nach spätestens 2 Jahren, sollte die
Batterie ersetzt werden. Batterietyp: AAA.
Zum Batteriewechsel den Batteriefachdeckel von
der Fernbedienung abziehen, die Batterien auswechseln und den Deckel wieder aufschieben.
Achten Sie auf die richtige Polarität !
Verätzungsgefahr!
Ausgelaufene Batteriesäure kann zu
Verätzungen führen.
• Vermeiden Sie den Kontakt von Batteriesäure
mit Haut, Augen und Schleimhäuten. Spülen
Sie bei Kontakt mit der Säure die betroffenen
Stellen sofort mit reichlich klarem Wasser und
suchen Sie ggf. einen Arzt auf.
Explosionsgefahr!
Batterien (insbesondere Lithiumbatterien) können bei unsachgemäßem
Umgang explodieren.
• Versuchen Sie niemals, Batterien zu laden.
• Setzen Sie nur Batterien desselben oder gleich-
wertigen Typs ein.
• Batterien und Akkus dürfen Sie nicht erhitzen,
kurzschließen oder durch Verbrennen beseitigen.
• Setzen Sie Batterien und Akkus nicht der direk-
ten Sonne aus.
• Cinebar 11
11
Page 12

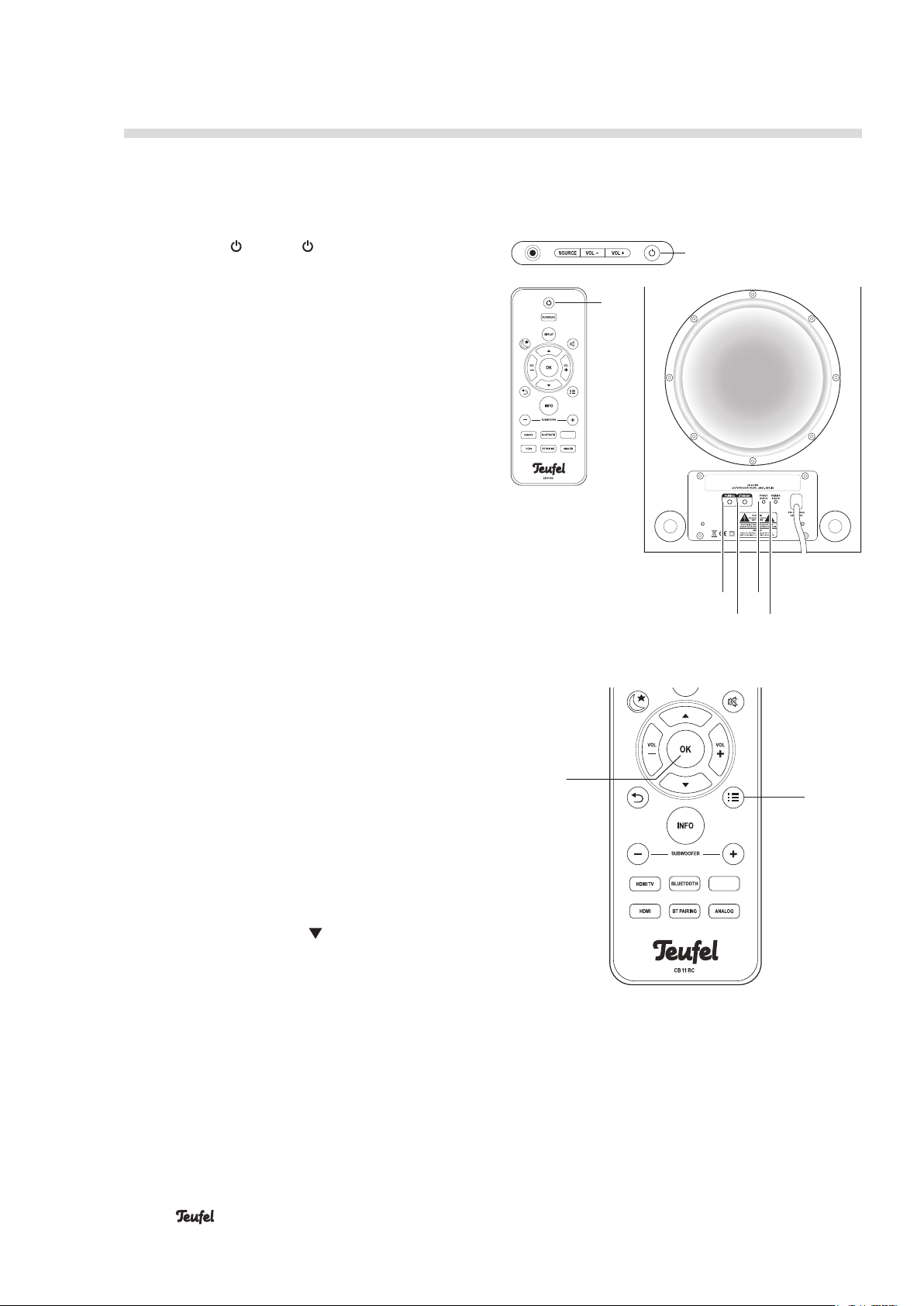

Grundfunktionen
Ein- und Ausschalten
Cinebar 11
• Mit der Taste
ein- bzw. in Standby schalten.
• Empfängt der Cinebar 11 länger als 20 Minu-
ten lang kein Signal, schaltet er automatisch in
Standby. Alle Kontroll-LEDs sind dann ausgeschaltet.
Subwoofer
• Der Subwoofer schaltet sich ein, sobald er mit
dem Stromnetz verbunden wird.
• Empfängt er eine gewisse Zeit lang kein Signal,
schaltet er automatisch in Standby. Sobald er das
Signal wieder empfängt, schaltet er sich wieder
ein.
• Mit der Taste POWER/STANDBY (12) können Sie
ihn manuell in Standby und wieder einschalten.
• Im eingeschalteten Zustand leuchtet die LED
POWER (13).
(4) oder (16) Ihren Cinebar 11
AUDIO
IN
4
16
DIGITAL
Subwoofer und Cinebar 11
verbinden
Nachdem Sie Ihren Cinebar CB 11 SB eingeschaltet
und den Subwoofer CB 11 SW an das Stromnetz
angeschlossen haben, sucht der Subwoofer nach
einem bereits zuvor verbundenem Cinebar. Während dieser Phase blinkt die LED PAIRING STATUS
(14) langsam.
Nach kurzer Zeit sollten sich Cinebar und Subwoofer
miteinander verbunden haben. Die LED PAIRING
STATUS (14) leuchtet dann permanent.
Falls die Verbindung nicht automatisch erfolgt, gehen Sie bitte wie folgt vor:
1. Halten Sie die Taste PAIRING (11) so lange ge-
drückt, bis die LED PAIRING STATUS (14) schnell
blinkt.
2. Rufen Sie mit der MENU-Taste (21) das Menü auf.
3. Wählen Sie mit der Taste den Menüpunkt WS
aus und bestätigen Sie mit der OK-Taste (32).
4. Bestätigen Sie danach auch die Punkte LINK und
START.
Im Display ist nun die blinkende Anzeige SEARCH
zu sehen.
Nach wenigen Sekunden erscheint OK im Display.
Die Verbindung ist damit hergestellt.
5. Drücken Sie erneut die MENU-Taste (21), um den
Vorgang abzuschließen.
111213
14
32
21
DIGITAL
12
• Cinebar 11
Page 13

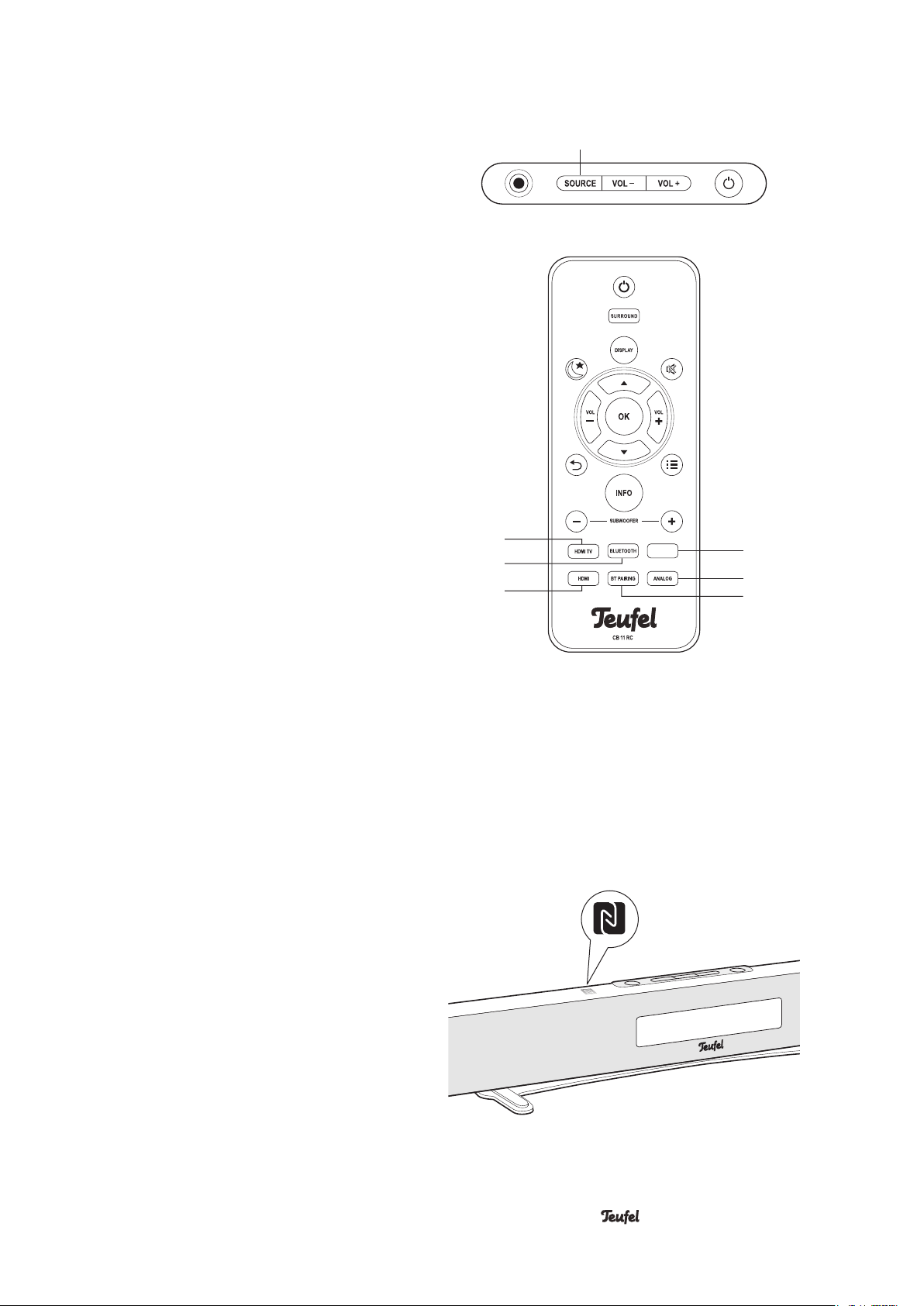

Quelle wählen
Siehe auch Seite 11, Tabelle 1.
• Drücken Sie die Taste Source (2) so oft, bis die
Anschlussbuchse der gewünschten Quelle im
Display angezeigt wird.
• Auf der Fernbedienung können Sie die Quellen
mit den Tasten (24) – (29) direkt auswählen.
Die jeweilige Einstellung wird im Display eingeblendet.
AUDIO
IN
2
Bluetooth
®
Kompatible Geräte wie z.B. die meisten
Smartphones können Sie über Bluetooth® mit
Ihrem Cinebar 11 verbinden. Die Tonausgabe des
Smartphones erfolgt dann über den Cinebar 11.
1. Wählen Sie mit Taste BLUETOOTH (28) BT AU als
Quelle aus.
2. Schalten Sie an Ihrem Quellgerät (z.B.
Smartphone) die Bluetooth-Funktion ein.
3. Drücken Sie die Taste BT PAIRING (26).
4. Lassen Sie Ihr Smartphone nach Bluetooth-Geräten suchen. Mehr Informationen dazu fi nden Sie
in der Bedienungsanleitung Ihres Quellgerätes.
In der Liste der gefundenen Geräte sollte nach
dem Suchlauf auch „Cinebar 11“ aufgeführt sein.
5. Wählen Sie Cinebar 11 aus der Liste der
gefundenen Geräte aus.
Sie arbeitet jetzt wie ein Bluetooth-Kopfhörer und
gibt alle Töne wieder, die sonst von Ihrem Quellgerät abgespielt würden.
Handelt es sich bei Ihrem Quellgerät um ein
Smart phone, wird die Bluetooth-Verbindung bei
einem ein gehenden Anruf unterbrochen und Sie
können wie gewohnt telefonieren.
Nachdem Sie Ihr Telefonat beendet haben, werden die Töne wieder wie zuvor umgeleitet und von
Ihrem Cinebar 11 wiedergegeben.
6. Drücken Sie zum Beenden der Bluetooth-Verbindung die Taste BT PAIRING (26).
Alternativ dazu können Sie auch die BluetoothFunktion an Ihrem Quellgerät ausschalten.
29
28
27
DIGITAL
24
25
26
NFC (Near Field Communication)
NFC ist ein Übertragungsstandard zum kabellosen
Austausch von Daten über eine kurze Distanz. Mithilfe dieser Funktion können Sie die Bluetoothverbindung sehr schnell und komfortabel herstellen.
1. Stellen Sie sicher, dass die NFC-Funktion an
Ihrem Smart phone aktiviert ist (Bluetooth® muss
nicht eingeschaltet sein).
2. Legen Sie Ihr Smartphone dicht an das NFC-Symbol links neben dem Bedienfeld des Cinebar 11.
Nach kurzer Zeit werden Sie aufgefordert, die
Datenverbindung zu erlauben. Bestätigen Sie die
Aufforderung an Ihrem Smartphone.
Die Verbindung ist damit hergestellt.
• Cinebar 11
13
Page 14
Menü und Einstellungen
Das Menü
• Mithilfe des Menüs können Sie die Einstellungen
an Ihrem Cinebar 11 ändern.
• Rufen Sie mit der MENU-Taste (21) das Menü
auf.
Im Display erscheint der erste Menüpunkt AUTO.
• Die Menüstruktur ist wie folgt aufgebaut:
AUTO TREBLE -6...+6
BASS -6...+6
HDMI C HDMI ON
OFF
SET BT BT STBY ON
OFF
SYSTEM A STBY ON
OFF
DRC ON
OFF
VERSION
WS LINK SEARCH OK/FAILED
Navigieren: Pfeiltasten (20).
Menüpunkt bestätigen: Taste OK (32).
Menüpunkt verlassen: Taste (30).
Die Menüpunkte
• AUDIO/TREBBLE/BASS
Höhen und Bässe anheben bzw. absenken.
Werkseinstellung: TREBBLE=0 , BASS=0
• HDMI
– C HDMI
ON: Cinebar 11 schaltet automatisch auf HDMIQuelle um, sobald hier ein Signal anliegt (z.B.
beim Einschalten des Fernsehers).
OFF: Kein automatisches Umschalten.
• SET BT
– BT STBY
ON: Gerät schaltet aus dem Standby ein, wenn
von einem gekoppelten Gerät eine BluetoothVerbindung aufgebaut wird.
OFF: Gerät schaltet nicht ein.
• SYSTEM
– A STBY
ON: Gerät schaltet in Standby, wenn ca. 20
Minuten lang kein Signal anliegt.
OFF: Gerät schaltet nicht automatisch in Standby.
– DRC (Dynamic Range Compensation)
ON: Sprache wird lauter wiedergegeben, laute
Geräusche (Schüsse, Explosionen etc.) werden
gedämpft.
OFF: Keine Soundanpassung.
– VERSION
Firmware-Version wird angezeigt.
• WS/LINK/SEARCH
– Wireless-Verbindung zwischen Cinebar 11 und
Subwoofer herstellen (siehe auch Seite 12).
Reinigung und Pflege
Reinigen Sie Ihren Cinebar 11 regelmäßig mit einem
weichen, leicht angefeuchteten Microfasertuch. Beachten Sie dabei bitte die unbedingt die folgenden
Hinweise:
Stromschlaggefahr!
Wasser kann in Verbindung mit Spannung führenden Teilen zu elektrischem
Stromschlag oder Kurzschluss führen.
• Sorgen Sie dafür, dass keine Flüssigkeit in die
Geräte gelangt.
• Ziehen Sie vor dem Reinigen den Netzstecker.
14
• Cinebar 11
Beschädigungsgefahr!
Falsches Reinigungsmittel kann die
empfi ndliche Gehäuseoberfl äche be-
schädigen.
• Verwenden Sie möglichst nur klares Wasser
ohne Reinigungszusätze. Bei hartnäckigen
Flecken können Sie mildes Seifenwasser verwenden.
• Auf keinen Fall dürfen scharfe Reiniger, Spiri-
tus, Verdünner, Benzin oder Ähnliches für die
Reinigung verwendet werden.
Page 15
Hilfe bei Störungen
Die folgenden Hinweise sollen Ihnen helfen, Störungen zu beseitigen. Sollte dies nicht gelingen, helfen Ihnen
sicherlich unsere ausführlichen FAQs auf unserer Website weiter. Ansonsten nehmen Sie bitte Kontakt mit
unserer Hotline auf (siehe Seite 3). Beachten Sie die Garantiehinweise.
Störung Mögliche Ursache Abhilfe
Das Gerät bleibt stumm. Die falsche Quelle ist ausgewählt. Richtige Quelle auswählen
(siehe Seite 13)
Gerät ist »stumm« geschaltet.
Lautstärke ist auf »0« gestellt. Lautstärke erhöhen.
Der Klang ist nicht
optimal.
Der Subwoofer arbeitet
nicht.
Der Subwoofer brummt. Der Subwoofer ist an einem anderen
Subwoofer verbindet
sich nicht mit dem
Cinebar 11.
Die Wiedergabe ist verrauscht.
Die Einstellungen stimmen nicht. Einstellungen für Bass und Höhen korri-
Der Subwoofer ist ausgeschaltet oder
hat keinen Strom.
Es besteht keine Verbindung zum
Cinebar 11.
Stromkreis angeschlossen als der
Cinebar.
Das Brummen wird durch Netzstörungen verursacht.
Das Brummen wird durch eine Mehrfachsteckdose verursacht.
Verbindung wird gestört durch WLAN
etc.
Grundsätzlich ist der Cinebar 11 ein
sehr rauscharmes System. Meist „entlarvt“ das im Hochtonbereich sehr gut
aufl ösende Boxensystem die mangelhafte Qualität einer Signalquelle (z.B.
von MP3-Dateien).
Tas te drücken oder Lautstärke ändern.
gieren wie auf Seite 14 beschrieben.
Subwoofer mit der Taste STANDBY (12)
einschalten. Netzkabel und Steckdose
prüfen.
Verbindung herstellen (siehe Seite 12).
Subwoofer und Cinebar an denselben
Stromkreis anschließen.
Netzfi lter kaufen und beide Geräte daran
anschließen.
Andere Mehrfachsteckdose verwenden
oder Subwoofer direkt an die Wandsteckdose anschließen. Eventuell hilft es auch,
wenn Sie den Netzstecker anders herum
in die Steckdose stecken.
Subwoofer und Cinebar näher zusammenstellen.
Sorgen Sie dafür, dass von der Quelle
ein einwandfreies Signal zum Cinebar 11
gesendet wird.
• Cinebar 11
15
Page 16
Umweltschutz
Batterien und Akkus
Batterien und Akkus dürfen nicht in den
Haus müll!
Jeder Verbraucher ist gesetzlich verpfl ichtet, alle Batterien und Akkus, egal ob sie
Schadstoffe*) enthalten oder nicht, bei ei ner Sammelstelle seiner Gemeinde/seines Stadtteils oder
im Han del abzugeben, damit sie einer umweltschonenden Ent sor gung zu ge führt werden können.
Batterien und Akkus bitte nur in entladenem Zustand ab ge ben!
Entsorgung des Gerätes
Altgeräte dürfen nicht in den Hausmüll!
Sollte das Gerät einmal nicht mehr benutzt
werden können, so ist jeder Verbraucher
gesetzlich verpfl ichtet, Altgeräte getrennt
vom Hausmüll z.B. bei einer Sammelstelle seiner
Gemeinde / seines Stadtteils abzugeben. Damit
wird gewährleistet, dass die Altgeräte fachgerecht
verwertet und negative Auswirkungen auf die Umwelt vermieden werden.
Deshalb sind Elektrogeräte mit dem abgebildeten
Symbol gekennzeichnet.
*) ge kenn zeich net mit: Cd = Cad mi um,
Hg = Queck sil ber, Pb = Blei
Technische Daten
Subwoofer CB 11 SW Cinebar CB 11 SB
Abmessungen (BxHxT) 210 x 400 x 380 mm 945 x 75 x 77 mm
Gewicht 8,6 kg 1,8 kg
Betriebsspannung 220-240 V~/50 Hz
Leistungsaufnahme max. 150 Watt (zusammen)
Weitere Technische Daten fi nden Sie in der Produktbeschreibung auf unserer Website unter
www.teufel.de oder www.teufelaudio.com.
Technische Änderungen vorbehalten!
Bei Fragen, Anregungen oder Kritik wenden Sie sich bitte an unseren Service:
Lautsprecher Teufel GmbH
BIKINI Berlin
Budapester Str. 44
10787 Berlin (Germany)
Tel.: +49 (0)30 - 300 930 0
Fax: +49 (0)30 - 300 930 930
www.teufel.de
Alle Angaben ohne Gewähr.
Technische Änderungen, Tippfehler
und Irrtum vorbehalten.
Anleitungs-Nr. 92495 DE 20160804
Loading...
