Teufel BT Link Operating Instructions Manual [de, en]

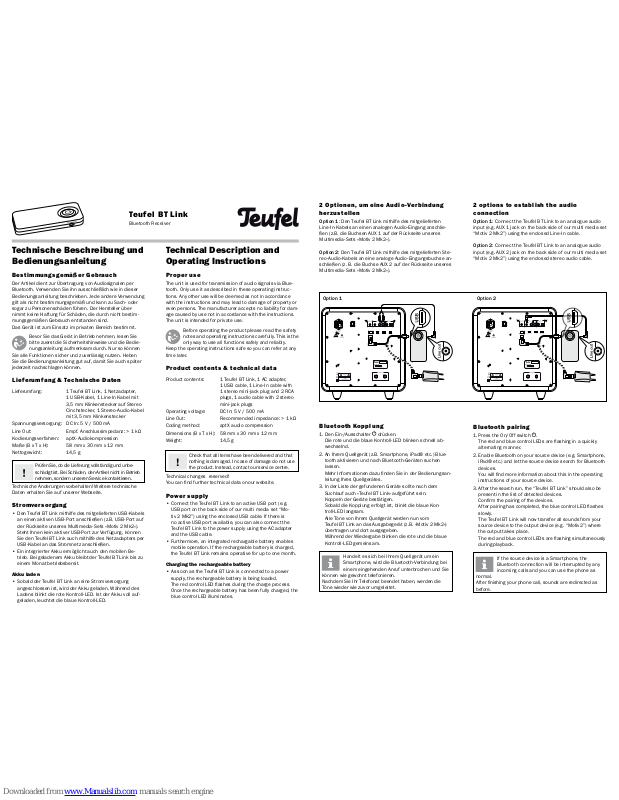

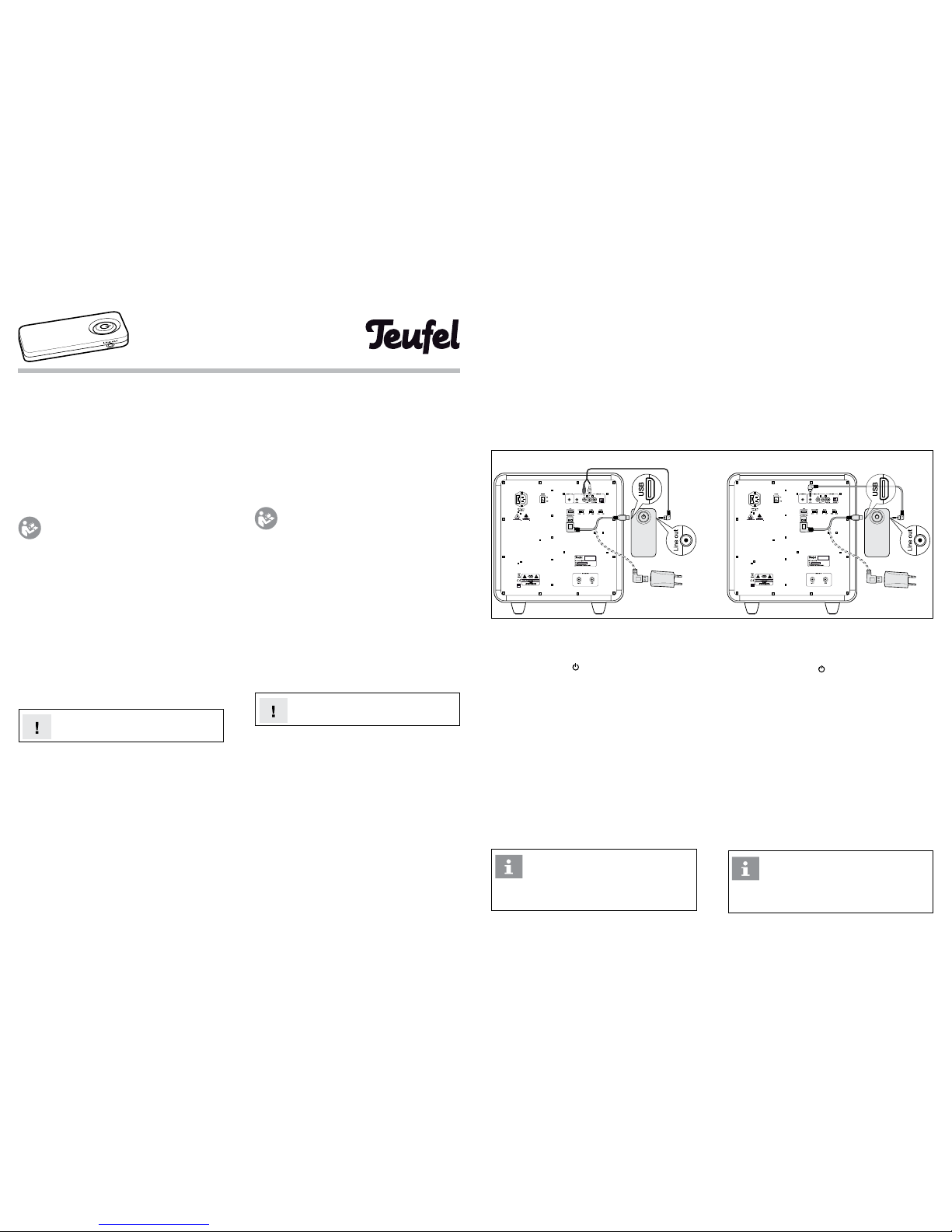

Page 1

Technische Beschreibung und Bedienungsanleitung

Bestimmungsgemäßer Gebrauch

Der Artikel dient zur Übertragung von Audio signalen per Bluetooth. Verwenden Sie ihn ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind. Das Gerät ist zum Einsatz im privaten Bereich bestimmt.

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte zuerst die Sicherheitshinweise und die Bedie-

nungsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen. Heben Sie die Bedienungsanleitung gut auf, damit Sie auch später jederzeit nachschlagen können.

Lieferumfang & Technische Daten

Lieferumfang: 1 Teufel BT Link, 1 Netzadapter,

1USB-Kabel, 1 Line-In Kabel mit 3,5mm Klinkenstecker auf Stereo- Cinchstecker, 1 Stereo-Audio-Kabel

mit 3,5 mm Klinkenstecker Spannungsversorgung : DC In: 5V / 500mA Line Out: Empf. Anschlussimpedanz: > 1 kΩ Kodierungsverfahren: aptX-Audiokompression Maße (B x T x H): 58 mm x 30 mm x 12 mm Nettogewicht: 14, 5 g

Prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist. Bei Schäden, den Ar tikel nicht in Betrieb nehmen, sondern unseren Service kontaktieren.

Technische Änderungen vorbehalten! Weitere technische Daten erhalten Sie auf unserer Webseite.

Stromversorgung

• Den Teufel BT Link mithilfe des mitgelieferten USB- Kabels

an einen aktiven USB-Port anschließen (z.B. USB -Port auf der Rückseite unseres Multimedia-Sets »M otiv 2 Mk2«). Steht Ihnen kein aktiver USB-Port zur Verfügung, können Sie den Teufel BT Link auch mithilfe des Netzadapters per USB-Kabel an das Stromnetz anschließen.

• Ein integrierter Akku ermöglicht auch den mobilen Be -

trieb. Bei geladenem Akku bleibt der Teufel BT Link bis zu einem Monat betriebsbereit.

Akku laden

• Sobald der Teufel BT Link an eine Stromversorgung

angeschlossen ist, wird der Akku geladen. Während des Ladens blinkt die rote Kontroll-LED. Ist der Akku voll aufgeladen, leuchtet die blaue Kontroll-LED.

Technical Description and Operating Instructions

Proper use

The unit is used for transmission of audio signals via Bluetooth. Only use it as described in these oper ating instruc tions. Any other use will be deemed as not in accordance with the instructions and may lead to damage of property or even persons. The manufacturer accepts no liability for damage caused by use not in accordance with the instructions. The unit is intended for private use.

Before operating the product please read the safety notes and operating instructions carefully. This is the

only way to use all functions safely and reliably. Keep the operating instructions safe so you can refer at any time later.

Product contents & technical data

Product contents: 1 Teufel BT Link, 1 AC adapter,

1USB cable, 1 Line-In cable with 1 stereo mini-jack plug and 2 RCA plugs, 1 audio cable with 2 stereo

mini-jack plugs Operating voltage: DC In: 5V / 500mA Line Out: Recommended impedance: > 1 kΩ Coding method: aptX audio compression Dimensions (B x T x H): 58 mm x 30 mm x 12 mm Weight: 14,5 g

Check that all items have been delivered and that nothing is damaged. In case of damage do not use the product. Instead, contact our ser vice centre.

Technical changes reser ved! You can nd further technical data onour website.

Power supply

• Connect the Teufel BT Link to an active USB port (e.g.

USB port on the back side of our multi media set “Motiv 2 Mk2”) using the enclosed USB cable. If there is no active USB port available, you can also connect the Teufel BT Link to the power supply using the AC adapter and the USB cable.

• Furthermore, an integrated rechargable bat tery enables

mobile operation. If the rechargeable battery is charged, the Teufel BT Link remains operative for up to one month.

Charging the rechargeable battery

• As soon as the Teufel BT Link is connected to a power

supply, the rechargeable battery is being loaded. The red control LED ashes during the charge process. Once the rechargeable battery has been fully charged, the blue control LED illuminate s.

Teufel BT Link

Bluetooth Receive r

2 Optionen, um eine Audio-Verbindung herzustellen

Option 1: Den Teufel BT Link mithilfe des mitgelieferten Line-In-Kabels an einen analogen Audio- Eingang anschließen (z.B. die Buchsen AUX 1 auf der Rückseite unseres Multimedia-Sets »Motiv 2 Mk2«).

Option 2: Den Teufel BT Link mithilfe des mitgelieferten Stereo-Audio-Kabel s an eine analoge Audio-Eingangsbuchse an schließen (z.B. die Buchse AUX 2 auf der Rückseite unseres Multimedia-Sets »Motiv 2 Mk2«).

2 options to establish t he audio

connection

Option 1: Connect the Teufel BT Link to an analogue audio input (e.g. AUX 1 jack on the back side of our multi media set “Motiv 2 Mk2”) using the enclosed Line-In cable.

Option 2: Connect the Teufel BT Link to an analogue audio input (e.g. AUX 2 jack on the back side of our multi media set “Motiv 2 Mk2”) using the enclosed stereo audio cable.

Bluetooth Kopplung

1. Den Ein-/Ausschalter drücken. Die rote und die blaue Kontroll-LED blinken schnell abwechselnd.

2. An Ihrem Quellgerät (z.B. Smartphone, iPad® etc.) Bluetooth aktivieren und nach Bluetooth-Ger äten suchen lassen. Mehr Informationen dazu nden Sie in der Bedienungsanleitung Ihres Quellgerätes.

3. In der Liste der gefundenen Geräte sollte nach dem Suchlauf auch »Teufel BT Link« aufgeführt sein. Koppeln der Geräte bestätigen. Sobald die Kopplung erfolgt ist, blinkt die blaue Kontroll-LED lang sam. Alle Töne von Ihrem Quellgerät werden nun vom Teufel BT Link an das Ausgabegerät (z.B. »Motiv 2 Mk2«) übertragen und dort ausgegeben. Während der Wiedergabe blinken die rote und die blaue Kontroll-LED gem einsam.

Handelt es sich bei Ihrem Quellgerät um ein Smart phone, wird die Bluetooth-Verbindung bei

einem ein gehenden Anruf unterbrochen und Sie können wie gewohnt telefonieren. Nachdem Sie Ihr Telefonat beendet haben, werden die Töne wieder wie zuvor umgeleitet.

Bluetooth pairing

1. Press the On/Off switch . The red and blue control LEDs are ashing in a quickly alternating manner.

2. Enable Bluetooth on your source device (e.g. Smartphone, iPad® etc.) and let the source device search for Bluetooth devices. You will nd more information about this in the operating instructions of your source device.

3. After the search run, the “Teufel BT Link” should also be present in the list of detected devices. Conrm the pairing of the devices. After pairing has completed, the blue control LED ashes slow ly. The Teufel BT Link will now transfer all sounds from your source device to the output device (e.g. “Motiv2”) where the output takes place. The red and blue control LEDs are ashing simultaneously during playback.

If the source device is a Smartphone, the Bluetooth connection will be interrupted by any

incoming calls and you can use the phone as normal. After nishing your phone call, sounds are redirected as before.

Option 1 Option 2

Page 2

General

Complaints

In case of a complaint we implicitly need your invoice number for processing. It can be found on the sales slip (enclosed with the product) or on the order conrmation received as a PDF document,

Contact

For questions, suggestions or critic ism please contact our customer service department :

Lautsprecher Teufel GmbH Gewerbehof Buelowbogen Buelowstrasse 66 10783 Berlin (Germany) Phone 00800 - 200 300 40 (free of charge) Fax: +49 (0)30 / 300 930 930 E-mail: servic [email protected] www.teufelaudio.com

Disposal

Batteries and rechargeable batteries

Batteries and rechargeable batteries must not be disposed of with household waste!

Every consumer is required by law to bring all batteries and rechargeable batteries, whether they cont ain harmful substances*) or not, to a collection point run by the communal authority or borough or run commercially, so that they can be disposed of in an environmentally friendly man ner. Please only hand in fully discharged batteries and rechargeable batteries!

*) labelled with: Cd = Cadmium, Hg = Mercury, Pb = Lead

Disposal of the u nit

Used units must not be dispo sed of with house-

hold waste!

If the unit is no longer operational, every consumer

is required by law to dispose of used units separately from household waste, e.g. at a collection point run by the communal authority/borough. In this way it is ensured, that used units are properly recycled and that negative consequences on the environment are avoided. For this reason, electrical equipment is labelled with the icon shown here.

Trademarks

Allgemeines

Reklamation

Im Falle einer Reklamation benötigen wir zur Bearbeitung unbedingt die Rechnungsnummer. Zu nden auf dem Kaufbeleg (der dem Produkt beiliegt) oder der Auftragsbest ätigung, die Sie als PDF-Dokument erhalten haben,

Kontak t

Bei Fragen, Anregungen oder Kritik wenden Sie sich bitte an unseren Service:

Lautsprecher Teufel GmbH Gewerbehof Bülowbogen Bülowstraße 66 10783 Berlin (Germany) Telefon +49 (0)30 / 300 930 0 Telefax +49 (0)30 / 300 930 930 E-Mail: [email protected] e www.teufel.de oder www.teufelaudio.com

Entsorgung

Batterien und Akkus

Batterien und Akkus dürfen nicht in den Hau smüll!

Jeder Verbraucher ist gesetzlich verpichtet, alle

Batterien und Akkus, egal ob sie Schadstoffe*) enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/ seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien und Akkus bitte nur in entladenem Zustand abgeben!

*) gekennzeichnet mit: Cd = Cadmium,

Hg = Quecksilber, Pb = Blei

Entsorgung des Gerätes

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt wer-

den können, so ist jeder Verbraucher gesetzlich

verpichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Warenzeichen

einem oder mehreren Ländern eingetragen sein.

Safety

Danger of explosion!

Batteries (particularly lithium batteries) can explode if used improperly.

• Do not heat the product , do not expose it to direct sunlight and do not dispose it in re.

Health hazard!

If the battery belonging to the product is swallowed, this may result in severe internal injures

and even death.

• Do not open the housing und do not remove the batter y.

• If the housing is defect, do not u se the product further and keep it so that it is not accessible for children.

• If you suspect that a bu tton cell battery has been swallowed or ingested in any other way, seek the immediate attention of a physician.

Lautsprecher Teufel GmbH

Gewerbehof Buelowbogen – Aufgang D1 Buelowstr. 66, 10783 Berlin (Germany)

www.teufel.de / www.teufelaudio.com

Alle Angaben ohne Gewähr. Technische Änderungen, Tippfehler und Irrtum vorbehalten.

No responsibility i s assumed for the correctnes s of this information. Technical change s, typographical errors and other errors reserved.

Anleitungs -Nr. / Instruction No. 92503 20131120

Sicherheitshinweise

Explosionsgefahr!

Batterien (insbesondere Lithiumbatterien) können bei unsachgemäßem Umgang explodieren.

• Gerät nicht erhitzen, der direkten Sonne aus setzen oder durch Verbrennen beseitigen.

Gesundheitsgefahr!

Wenn die zum Artikel gehörende Batterie verschluckt wird, kann dies zu schweren inneren

Verletzungen und sogar zum Tode führen.

• Nicht das Gehäuse öf fnen und den Akku entnehmen.

• Wenn das Gehäuse defekt ist, den Ar tikel nicht mehr verwenden und für Kinder unzugänglich aufbewahren.

• Wenn Sie vermuten, dass eine Knopfzellenbatterie verschluckt oder auf andere Weise inkorporiert wurde, umgehend einen Arzt aufsuchen.
