EX 600 Plus/EX 800 Plus/EX 1200 Plus

Ex 800

1200

21 1920

Deutsche Gebrauchsanleitung

Vorwort

Diese Gebrauchsanleitung erklärt den sicheren Umgang mit dem Tetra Außenfilter EX 600 Plus/EX 800 Plus/EX 1200 Plus, kurz Filter genannt. Lesen Sie diese Gebrauchsanleitung vor dem Aufbauen und dem ersten Gebrauch des Filters vollständig. Beachten und befolgen Sie insbesondere die Sicherheitshinweise. Bewahren Sie die Gebrauchsanleitung in der Nähe des Filters auf. Geben Sie die Gebrauchsanleitung weiter, wenn Sie den Filter verkaufen oder auf andere Art weitergeben.

Inhaltsverzeichnis

Gestaltungsmerkmale von Warnhinweisen ............... 3

Gestaltungsmerkmale von Hinweisen auf

Sachschäden ............................................................. 4

Grundlegende Sicherheitshinweise ........................... 4

Aufbau und Funktion ................................................. 4

Aufstellen und Einrichten ........................................... 4

Filter in Betrieb nehmen ............................................ 7

Filter warten ............................................................... 8

Filter lagern .............................................................. 10

Filter entsorgen ........................................................ 10

Technische Daten .................................................... 10

Garantie ................................................................... 10

Herstelleradresse .................................................... 10

Anhang: Hilfe bei Störungen. ................................... 11

Abbildungslegende und Lieferumfang

(zu Abbildungen A, B und C)

Nr. Beschreibung

1 Absperrhahn (2 Stück) 2 Schlauchadapter 3 Starthilfeknopf 4 Filterkopf 5 Aussparung für Schlauchadapter 6 Netzkabel mit Netzstecker (nicht dargestellt) 7 Abdeckgitter 8 Tetra FF Feinfiltervlies 9 Tetra CF Kohlefiltermedium (1 Beutel bei

EX 600 Plus und EX 800 Plus/2 Beutel bei EX 1200 Plus)

10 Tetra BF Biologischer Filterschwamm (2 Stück bei

EX 600 Plus/4 Stück bei EX 800 Plus und EX 1200 Plus)

11 Filterkorb (3 Stück bei EX 600 Plus/4 Stück bei

EX 800 Plus und EX 1200 Plus) 12 Tetra BB Bio-Filterbälle 13 Tetra CR Keramik-Filterringe 14 Filterbehälter (mit Verschlussclips) 15 U-Stück für Ansaugrohr 16 Saugnäpfe mit langen und kurzen Clips (je 7 Stück) 17 Teleskoprohr 18 Filteransaugsieb mit Schaumstoff-Vorfilter 19 Verschlussstopfen 20 Düsenrohr (2 Stück) 21 L-Verbindungsstück 22 U-Stück für Auslaufrohr

Zusätzlich zählen 2 Schläuche (je ca. 1,5 m) und diese Gebrauchsanleitung zum Lieferumfang.

Gestaltungsmerkmale von Warnhinweisen

WARNUNG

Hinweise mit dem Wort WARNUNG warnen vor einer gefährlichen Situation, die möglicherweise zum Tod oder zu schweren Verletzungen führen kann.

Deutsche Gebrauchsanleitung

Gestaltungsmerkmale von Hinweisen auf Sachschäden

CHTUNG!

Diese Hinweise warnen vor einer Situation, die zu Sachschäden führt.

Grundlegende Sicherheitshinweise

Bestimmungsgemäßer Gebrauch

Der Filter dient zum Reinigen von Aquarienwasser. Er ist nur für den Gebrauch in geschlossenen Räumen bestimmt. Zum bestimmungsgemäßen Gebrauch gehören auch das Beachten und Befolgen dieser Gebrauchsanleitung, insbesondere der Sicherheitshinweise. Jeder andere oder darüber hinausgehende Gebrauch sowie eigenmächtige Reparaturen und Umbauten gelten als bestimmungswidrig. Bestimmungswidriger Gebrauch kann zu Sach- und Personenschäden führen. Die Tetra GmbH übernimmt keine Haftung für Schäden, die durch bestimmungswidrigen Gebrauch entstehen.

Elektrische Schläge vermeiden

• Schließen Sie den Filter nur an eine fachgerecht installierte Steckdose (230 V ~ 50 Hz) an.

• Stellen Sie sicher, dass das Stromnetz durch einen Fehlerstrom-Schutzschalter (Fehlerstrom maximal 30 mA) gesichert ist. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

• Stellen Sie sicher, dass keine Feuchtigkeit in die Steckdose gelangen kann.

• Ziehen Sie den Netzstecker in folgenden Situationen:

− vor jedem Hautkontakt mit dem Wasser

− vor jeder Reinigungs- oder Wartungsmaßnahme

− wenn Filter, Schläuche, Netzkabel oder

Netzstecker Schäden aufweisen

− bei Störungen.

• Öffnen Sie niemals das Gehäuse des Filterkopfs.

• Die Netzanschlussleitung dieses Gerätes kann

nicht ersetzt werden. Bei Beschädigung der Leitung ist das Gerät zu verschrotten.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Aufbau und Funktion

Der Filter reinigt Aquarienwasser. Der Filterbehälter steht außerhalb des Aquariums. Er ist durch einen Schlauch mit einem Ansaugrohr im Innern des Aquariums verbunden. Das angesaugte Wasser wird im Filterbehälter durch unterschiedliche Filtermaterialien geleitet, die jeweils spezifische Schmutzpartikel ausfiltern. Durch die Filtermaterialien erfolgt eine biologische, chemische und physikalische Reinigung des Wassers. Das gereinigte Wasser gelangt dann durch einen Schlauch zum Auslaufrohr und fließt über Düsen ins Aquarium zurück.

Aufstellen und Einrichten

Filter vorbereiten

Filter öffnen

 Drücken Sie die vier Verschlussclips wie

dargestellt nach oben und gleichzeitig vom Filterbehälter weg.

 Klappen Sie die Verschlussclips nach unten weg.

Deutsche Gebrauchsanleitung

Filterbehälter füllen

 Nachdem Sie alle Verschlussclips nach unten

geklappt haben, heben Sie den Filterkopf vom Filterbehälter ab.

Filtermaterialien vorbereiten

 Nehmen Sie das Abdeckgitter (7), alle Filterkörbe

(11) und Filtermaterialien (8,9,10,12,13) aus dem Filterbehälter.

 Packen Sie die Filtermaterialien aus.  Entsorgen Sie die Verpackungen umweltgerecht.  Reinigen Sie die Tetra BB Bio Filterbälle, die Tetra

BF Biologischen Filterschwämme und die Tetra CR Keramik-Filterringe vor der ersten Benutzung mit klarem Leitungswasser.

An der Oberkante des Filterbehälters, am Abdeckgitter und an den Filterkörben befinden sich Pfeile zur korrekten Ausrichtung.

 Richten Sie das Abdeckgitter und alle Filterkörbe

so aus, dass alle Pfeile in dieselbe Richtung zeigen wie der Pfeil am Filterbehälter.

 Setzen Sie Abdeckgitter, Filterkörbe und

Filtermaterialien in der korrekten Reihenfolge (siehe Abbildung A) in den Filterbehälter ein.

Filter schließen

Deutsche Gebrauchsanleitung

 Richten Sie den Filterkopf so aus, dass das Rohr

(23) über der Durchlassöffnung (24) des Abdeckgitters sitzt.

 Legen Sie den Filterkopf wie dargestellt auf den

Filterbehälter.

 Schließen Sie die vier Verschlussclips.

Schlauchadapter aufsetzen

 Stellen Sie sicher, dass sich Schlauchadapter,

Verriegelungshebel und Abdeckung in der dargestellten Position befinden.

Schläuche anbringen

 Stellen Sie sicher, dass am Schlauchadapter (2)

die Abdeckung (26) hochgeklappt ist.

 Stellen Sie sicher, dass der Verriegelungshebel

(25) sich in der Position „offen“ befindet (wie in der vorstehenden Abbildung).

 Setzen Sie den Schlauchadapter in die dafür

vorgesehene Aussparung (5) im Filterkopf.

 Drücken Sie den Schlauchadapter bis zum

Anschlag in die Aussparung.

 Drehen Sie den Verriegelungshebel bis zum

Anschlag in die Position „geschlossen“.

 Klappen Sie den Verriegelungshebel herunter.  Klappen Sie die Abdeckung herunter.

 Setzen Sie die beiden Absperrhähne (1) auf die

Anschlüsse des Schlauchadapters.

 Drehen Sie die Muttern (27) im Uhrzeigersinn fest.  Stecken Sie auf jeden Schlauchanschlussstutzen

(29) einen Schlauch.

 Drehen Sie die Schlauchsicherungsmuttern (28)

gegen den Uhrzeigersinn, bis die Schläuche festsitzen.

Filter aufstellen

Deutsche Gebrauchsanleitung

31 30

Tetra Außenfilter Abstand A

EX 600 Plus 50–150 cm EX 800 Plus 60–150 cm EX 1200 Plus 80–150 cm

Ansaug- und Auslaufrohr montieren

 Stecken Sie das Ansaugrohr zusammen, wie in

Abbildung B dargestellt.

 Stecken Sie den Schaumstoff-Vorfilter (18) auf das

Filteransaugsieb.

 Stecken Sie das Auslaufrohr zusammen, wie in

Abbildung C dargestellt.

Die Saugnäpfe dienen zur Befestigung von Ansaugund Auslaufrohr. Dabei dienen Clips als Verbindung zwischen Saugnapf und Rohr. Zum Lieferumfang gehören sowohl kurze als auch lange Clips. Die Länge der Clips bestimmt den Abstand des Rohrs von der Aquarienwand. Verwenden Sie zur Montage die Clips, die zu Ihrer Einbausituation am besten passen.

 Stecken Sie die Clips auf die Saugnäpfe.  Versehen Sie Ansaug- und Auslaufrohr mit Clips.

 Befestigen Sie das Ansaugrohr (30) wie dargestellt

senkrecht an der Innenwand des Aquariums.

Das Auslaufrohr (31) können Sie bei Bedarf kürzen.

 Befestigen Sie das Auslaufrohr waagerecht und

oberhalb der Wasseroberfläche an der Innenwand des Aquariums.

Der Einlass des Filters ist am Schlauchadapter (2) mit IN gekennzeichnet. Der Auslass des Filters ist mit OUT gekennzeichnet.

 Verbinden Sie den vom Einlass IN kommenden

Schlauch mit dem Ansaugrohr (30).

 Verbinden Sie den vom Auslass OUT kommenden

Schlauch mit dem Auslaufrohr (31).

Knicke und Verdrehungen in den Schläuchen beeinträchtigen die Funktion. Um Knicke und Verdrehungen zu vermeiden, können Sie die Schläuche entsprechend der jeweiligen Einbausituation kürzen.

 Verlegen Sie die Schläuche so, dass sie nicht

geknickt oder verdreht sind.

Filter in Betrieb nehmen

 Öffnen Sie die beiden Absperrhähne (1).  Drücken Sie wiederholt in schneller Folge den

Starthilfeknopf (3), bis der Filter beginnt, sich mit Wasser zu füllen.

 Warten Sie ab, bis das Wasser in dem Schlauch,

der zum Auslaufrohr führt, sichtbar ist.

Deutsche Gebrauchsanleitung

WARNUNG

Tödliche Verletzung durch Stromschlag.  Verwenden Sie eine fachgerecht installierte

Steckdose.

 Prüfen Sie Filter, Schläuche, Netzkabel und

Netzstecker auf äußerlich erkennbare Schäden.

 Stecken Sie den Netzstecker nicht in die

Steckdose, wenn Schäden vorhanden sind.

CHTUNG!

Schäden am Filter durch Trockenlaufen der Pumpe. Sobald der Filter mit dem Stromnetz verbunden ist, läuft die Pumpe.

 Stellen Sie sicher, dass die Pumpe nie

trocken läuft.

 Stecken Sie den Netzstecker in eine fachgerecht

installierte Steckdose (230 V ~ 50 Hz).

CHTUNG!

Wasserschäden durch undichte Leitungen.  Prüfen Sie sofort nach dem Starten des

Filters, ob alle Schläuche und Verbindungen dicht sind.

 Wenn eine Undichtigkeit vorhanden ist,

ziehen Sie sofort den Netzstecker.

 Nehmen Sie den Filter erst wieder in Betrieb,

nachdem die Undichtigkeit behoben ist.

 Wiederholen Sie die Dichtigkeitsprüfung

nach ca. 30 Minuten Betriebsdauer.

Durch Drehen der Absperrhähne können Sie den Wasserdurchfluss regulieren.

Filter warten

Wartungsintervalle

Kontrolle Reinigung Austausch

Tetra FF Feinfiltervlies

Tetra CF Kohlefiltermedium

Tetra BB Bio Filterbälle

Tetra BF Biologischer Filterschwamm

Tetra CR Keramik Filterringe

Impeller – wenn Motor

Wartungsmaßnahme vorbereiten

 Ziehen Sie den Netzstecker.  Schließen Sie beide Absperrhähne (1).

– – einmal

– – alle 2–4

alle 12 Monate

alle 6 Monate

alle 12 Monate

bei Verschluss durch extreme Verschmutzung

wenn Kontrolle Verschmutzungen zeigt

bei Verschluss durch extreme Verschmutzung

nicht läuft oder Wasserfluss reduziert

monatlich

Wochen

wenn Schmutz auf der Oberfläche durch Abspülen nicht zu beseitigen

alle 12 Monate

wenn Schmutz auf der Oberfläche durch Abspülen nicht zu beseitigen

–

WARNUNG

Tödliche Verletzung durch Stromschlag.  Ziehen Sie den Netzstecker, bevor Sie

Arbeiten am Filter ausführen.

 Greifen Sie nie ins Wasser, wenn der Filter

mit dem Stromnetz verbunden ist.

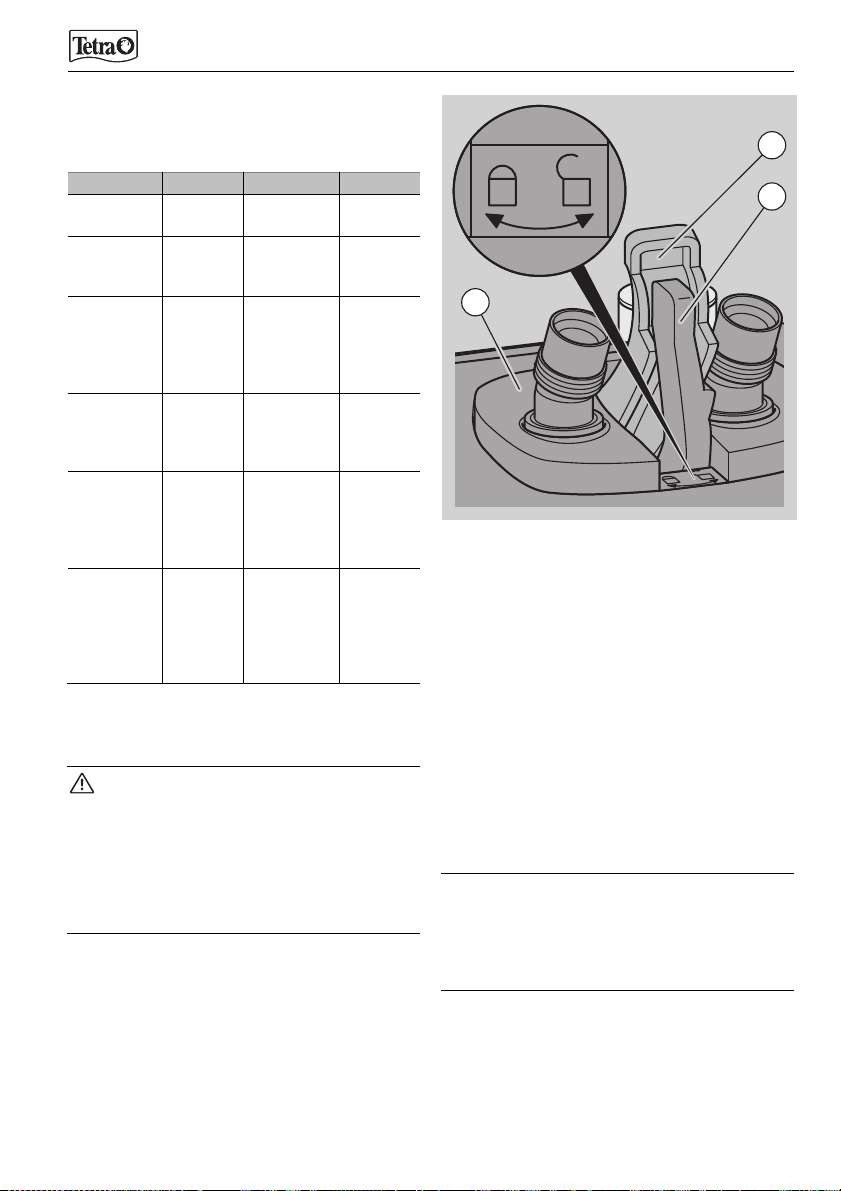

 Klappen Sie am Schlauchadapter (2) die

Abdeckung (26) hoch.

 Klappen Sie den Verriegelungshebel (25) hoch.  Drehen Sie den Verriegelungshebel bis zum

Anschlag in die Position „offen“.

 Ziehen Sie den Schlauchadapter aus dem

Filterkopf.

 Öffnen Sie den Filter, wie auf Seite 4 beschrieben.  Nehmen Sie Abdeckgitter, Filtermaterialien und

Filterkörbe aus dem Filterbehälter.

Filtermaterialien warten

CHTUNG!

Schädigung der Filterbakterien durch Leitungswasser.

 Verwenden Sie zum Reinigen der

Filtermaterialien nur Wasser aus dem Aquarium.

Deutsche Gebrauchsanleitung

 Reinigen Sie die Tetra BB Bio Filterbälle, die Tetra

BF Biologischen Filterschwämme und die Tetra CR Keramik-Filterringe sorgfältig mit Wasser aus dem Aquarium.

 Tauschen Sie die Filtermaterialien nach Maßgabe

der vorstehenden Tabelle aus.

Impeller warten

Der Impeller befindet sich auf der Unterseite des Filterkopfs. Der Impeller besteht aus Flügelrad (36) und Impellerschaft (34).

 Drehen Sie die Abdeckkappe (35) des

Impellergehäuses in die Position „open“.

 Nehmen Sie die Abdeckkappe ab.  Nehmen Sie den Impeller heraus.  Wenn der Impeller beschädigt ist, tauschen Sie ihn

aus.

 Reinigen Sie den Impeller mit warmem

Leitungswasser.

 Setzen Sie den Impeller wieder ein.  Schließen Sie die Abdeckkappe.

Deutsche Gebrauchsanleitung

Filterkopf-Dichtung warten

 Wenn die Filterkopf-Dichtung (37) beschädigt ist,

tauschen Sie sie aus.

 Reinigen Sie die Filterkopf-Dichtung mit warmem

Leitungswasser.

 Stellen Sie sicher, dass die Filterkopf-Dichtung an

allen Stellen eng am Filterkopf anliegt.

Schaumstoff-Vorfilter reinigen

 Reinigen Sie den Schaumstoff-Vorfilter (18) mit

klarem Wasser, wenn er stark verschmutzt ist.

Filter lagern

 Ziehen Sie den Netzstecker.  Entfernen Sie das Wasser aus dem Filter.  Lagern Sie den Filter an einem trockenen Ort.

Filter entsorgen

 Wenden Sie sich an die zuständige lokale

Behörde, um genaue Informationen zur Entsorgung zu erhalten.

 Entsorgen Sie den Filter vorschriftsgemäß.

Technische Daten

Außenfilter EX 600

Wasserdurchfluss (l/h) 630 790 1300 geeignete Aquarien-

größe (l) Filterkapazität (l) 5,7 6,6 12,0 Filterkörbe (Anzahl) 3 4 4 Schlauch-Innendurch-

messer (mm) Spannung

Energieverbrauch (W) 7,5 10,5 19,5 Energieverbrauch (W)

konfiguriert Länge des Anschluss-

kabels (m)

Plus

60–120 100–300 250–500

12 12 16

5,5 7,6 15,5

EX 800 Plus

230 V ~ 50 Hz

1,65

Garantie

Wir gewähren drei Jahre Garantie, gerechnet ab Kaufdatum. Kassenbon bitte aufbewahren! Keine Garantie besteht in Fällen unsachgemäßer Behandlung, bei normalem Verschleiß sowie nicht zulässigem Eingriff in die Gerätetechnik.

Bei Reklamationen wenden Sie sich bitte an Ihren Händler oder an die Tetra GmbH, Tetra Technik Service Center, Postfach 1580, D-49304 Melle, Germany.

Herstelleradresse

Tetra GmbH Herrenteich 78 D-49324 Melle Germany www.tetra.net

EX 1200 Plus

Deutsche Gebrauchsanleitung

Anhang: Hilfe bei Störungen

Problem Ursache Lösung

Filterkopf kann nicht auf dem Filterbehälter befestigt werden.

Wasser tritt aus dem Filterkopf aus.

Motor läuft nicht. Stromzufuhr ist unterbrochen. Stellen Sie die Stromzufuhr sicher.

Reduzierter Wasserfluss

Pfeile auf den Filterkörben und am Filterbehälter zeigen nicht alle in dieselbe Richtung/Filterkörbe sind falsch eingebaut.

Filterkörbe enthalten zu viel Filtermaterial.

Verschlussclips nicht richtig geschlossen.

Auf dem Filterbehälter oder der Filterkopf-Dichtung befinden sich Schmutz oder Fremdkörper.

Filterkopf-Dichtung ist falsch angebracht, beschädigt oder fehlt.

Der Rand des Filterkopfs ist beschädigt.

Schlauchadapter ist falsch angebracht.

Impellerschaft ist gebrochen. Tauschen Sie den Impeller aus. Siehe Seite 9. Impeller fehlt/ist durch

Fremdkörper wie kleine Steinchen blockiert.

Schlauchadapter ist stark verschmutzt.

Schläuche behindern Wasserdurchfluss.

Schläuche sind stark verschmutzt. Spülen Sie Schläuche, Ansaug- und Auslaufrohr unter

Filteransaugsieb ist verstopft. Entfernen Sie alle Fremdkörper, beseitigen Sie Schmutz. Filtermaterialien sind verstopft. Entnehmen Sie das Filtermaterial und reinigen Sie es mit

Filtermaterial wurde in Netze gefüllt/es wurde nicht das Filtermaterial des Herstellers verwendet.

Filtermaterial wurde falsch zusammengestellt.

Tetra FF Feinfiltervlies ist zu stark verschmutzt.

Im Impellergehäuse hat sich Schmutz gebildet.

Wasser zirkuliert nicht. Stellen Sie sicher, dass sich das Auslaufrohr über dem

Es wurden nicht die Originalteile des Herstellers verwendet.

Bauen Sie die Filterkörbe korrekt ein. Siehe Seite 5.

Entnehmen Sie überschüssiges Filtermaterial. Siehe Seite 5.

Schließen Sie die Verschlussclips sorgfältig. Siehe Seite 5.

Reinigen Sie die Stellen, an denen Filterkopf-Dichtung und Filterbehälter miteinander in Berührung kommen. Siehe Seite 10.

Setzen Sie die Filterkopf-Dichtung richtig ein/erneuern Sie sie. Siehe Seite 10.

Tauschen Sie den Filterkopf aus.

Bringen Sie den Schlauchadapter richtig an. Siehe Seite 6.

Setzen Sie den Impeller ein/reinigen Sie ihn. Siehe Seite 9.

Bauen Sie den Schlauchadapter ab und reinigen Sie ihn unter warmem Wasser. Siehe Seite 8.

Stellen Sie sicher, dass die Schläuche nicht geknickt oder verdreht sind. Siehe ab Seite 7.

hohem Druck mit Leitungswasser.

Wasser aus dem Aquarium. Siehe Seite 9. Füllen Sie das Filtermaterial nicht in Netze oder

Nylonstrümpfe, da dies zum Verstopfen des Filters führt und der Wasserfluss dadurch reduziert wird.

Stellen Sie sicher, dass das Filtermaterial korrekt eingefüllt ist. Siehe Seite 5.

Tauschen Sie das Tetra FF Feinfiltervlies aus.

Reinigen Sie den Impeller unter warmem Wasser. Siehe Seite 9.

Wasserspiegel befindet und drücken Sie den Starthilfeknopf.

Verwenden Sie nur Originalteile des Herstellers, da andernfalls der Wasserfluss reduziert werden kann.

Deutsche Gebrauchsanleitung

Problem Ursache Lösung

Luft ist im Filter eingeschlossen.

Abstand zwischen Filter und Wasserspiegel des Aquariums ist

Stellen Sie sicher, dass die Oberkante des Filterkopfs mindestens 10 cm unter dem Wasserspiegel liegt.

nicht ausreichend. Filtermaterial ist verstopft. Reinigen Sie das Filtermaterial. Siehe Seite 9. Luft dringt durch das Ansaugrohr

ein.

Stellen Sie sicher, dass sich der vom Ansaugrohr kommende Schlauch unterhalb des Wasserspiegels des Aquariums befindet. Wenn das Problem weiter besteht, erneuern Sie den Dichtungsring am Ansaugrohr.

Das Starten des Filters funktioniert nicht einwandfrei.

ungewöhnliche Geräusche beim Starten des Filters.

ungewöhnliche Geräusche beim Betrieb des Filters

Filtermaterial wurde nicht ausreichend gereinigt.

Filtermaterial wurde in Netze o. ä. gefüllt.

Durch eine Schlauchverbindung dringt Luft ein.

Entnehmen Sie das Filtermaterial und reinigen Sie es. Siehe Seite 9.

Füllen Sie das Filtermaterial nicht in Netze oder Nylonstrümpfe.

Stellen Sie sicher, dass die Schläuche richtig angebracht

sind. Siehe Seite 6. Luft ist im Filter eingeschlossen. Schütteln Sie den Filter leicht, damit die Luft entweicht. Schaumstoff-Vorfilter sitzt zu. Reinigen Sie den Schaumstoff-Vorfilter. Filter-Durchlaufvolumen zu stark

gedrosselt Dichtungsringe sind nicht

ausreichend eingefettet. Ungleichmäßiger Wassereinlass

durch mangelnden Wassereinzug. Abstand zwischen Filter und

Wasserspiegel des Aquariums ist

Erhöhen Sie die Durchlaufleistung durch Öffnen der

Absperrhähne.

Tragen Sie handelsübliche Schmierstoffe, wie z. B.

Vaseline, großzügig auf alle Dichtungsringe auf.

Ziehen Sie den Netzstecker und nehmen Sie den Filter neu

in Betrieb. Siehe Seite 7.

Stellen Sie sicher, dass die Oberkante des Filterkopfs

mindestens 10 cm unter dem Wasserspiegel liegt. nicht ausreichend.

Luft ist im Filter eingeschlossen. Schütteln Sie den Filter leicht, damit die Luft entweicht. Auslaufrohr macht alle 10

Sekunden Geräusche entweichender Luft.

Durch Atmung der Bakterien und Photosynthese der

Wasserpflanzen können sich Luftblasen bilden. Wenn

Luftblasen durch den Filter entweichen, entstehen

Geräusche. Keine Gegenmaßnahme notwendig. Starthilfeknopf ist gedrückt. Drücken Sie niemals den Starthilfeknopf, wenn der Filter

läuft. Stellen Sie sicher, dass der Starthilfeknopf nicht durch

Gegenstände heruntergedrückt wird.

Sollte das Problem nicht zu beheben sein oder sollten Sie Ersatzteile benötigen, wenden Sie sich an das Tetra Technik Service Center oder Ihren Händler.

English translation of the original German instructions

Preface

These instructions outline the safe way to use the Tetra External Filter EX 600 Plus/EX 800 Plus/EX 1200 Plus, or filter for short. Read these instructions all the way through before installing the filter and before using it for the first time. Take particular note of the safety information and follow the instructions in relation to safety. Keep these instructions near the filter at all times. Pass on the instructions together with the filter if you sell the filter or otherwise give it to someone else.

Legend and items delivered

(to Figures A, B and C)

No. Description

1 Valve (2 units) 2 Hose adapter unit 3 Start button 4 Motor head 5 Recess for hose adapter unit 6 Power cable with plug (not shown) 7 Filter media securing plate 8 Tetra FF fine filter fleece 9 Tetra CF carbon filter medium (1 bag for EX 600

Plus and EX 800 Plus/2 bags for EX 1200 Plus)

10 Tetra BF biological filter foam (2 units for EX 600

Plus/4 units for EX 800 Plus and EX 1200 Plus)

11 Filter basket (3 units for EX 600 Plus/4 units for

EX 800 Plus and EX 1200 Plus) 12 Tetra BB bio filter balls 13 Tetra CR ceramic filter rings 14 Filter case (with locking buckles) 15 Overflow pipe for water intake 16 Suction cups with long and short clips ( 7 units of

each) 17 Intake extension tube 18 Foam pre-filter and plastic strainer 19 Stopper 20 Spray bar (2 units) 21 L-connector 22 Overflow pipe for flow return

Other items supplied: 2 hoses (each approx. 1.5 m) and these instructions.

Style conventions of warnings

WARNING

The word WARNING is used to warn of hazardous and dangerous situations which could result in fatality or serious injury.

English translation of the original German instructions

Style conventions of information about material damage

TTENTION!

The word ATTENTION is used to warn of a situation which will result in material damage.

Basic safety information

Proper use

The filter is designed for the cleaning of water in aquariums. It is intended to be used only in enclosed rooms. Proper use also includes reading and following these instructions, in particular the safety information. Any other use, additional use or unauthorised repairs and modifications are deemed to be improper use. Improper use may result in damage to property and injury to persons. Tetra GmbH will not accept liability for damage caused by improper use.

Prevention of electric shock

• Always connect the filter to a professionally installed socket (230 V ~ 50 Hz).

• Make sure that the mains supply system is protected by a residual current circuit-breaker (maximum residual current 30 mA). If in doubt, ask a professional electrician.

• Make sure that the socket is immune to the ingress of water and moisture.

• Pull out the mains plug in the following situations:

− Each time before any skin contact with the water

− Before you carry out cleaning or maintenance

work

− If the filter, hoses, mains cable or mains plug

display any damage

− In the event of faults

• Never open the housing of the motor head.

• The supply cord cannot be replaced. If the cord is

damaged the appliance should be scrapped.

• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of

experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

Design and operation

The filter cleans the water in an aquarium. The filter case is positioned outside the aquarium. It is connected by a hose to a water intake pipe on the inside of the aquarium. The water which is drawn into the filter case passes through various filter materials, each of which removes specific dirt particles. The filter materials clean the water by biological, chemical and physical means. Then the cleaned water passes through a hose to the flow return pipe and flows back into the aquarium through spray bars.

Installation and adjustment

Preparing the filter

Opening the filter

 Press the four locking buckles up and at the same

time away from the filter case as illustrated.

 Pivot the locking buckles down and away.

English translation of the original German instructions

Filling the filter case

 Once you have pivoted all the locking buckles

down, lift the motor head off the filter case.

Preparing the filter materials

 Take the filter media securing plate (7), all the filter

baskets (11) and the filter materials (8,9,10,12,13) out of the filter case.

 Remove the packs of filter materials.  Dispose of the packs in an environment-friendly

manner.

 Clean the Tetra BB bio filter balls, the Tetra BF

biological filter foam and the Tetra CR ceramic filter rings with clear tap water before using for the first time.

Arrows at the top edge of the filter case, on the filter media securing plate and on the filter baskets indicate the correct alignment.

 Align the filter media securing plate and all the filter

baskets such that all the arrows point in the same direction as the arrow on the filter case.

 Insert the filter media securing plate, filter baskets

and filter materials into the filter case in the correct order (see Figure A).

Closing the filter

English translation of the original German instructions

 Align the motor head such that the water intake

nozzle (23) is seated above the opening (24) which passes through the filter media securing plate.

 Place the motor head onto the filter case as

illustrated.

 Close the four locking buckles.

Mounting the hose adapter unit

 Make sure that the hose adapter unit, locking lever

and cover are in the position illustrated.

Fitting the hoses

 Make sure that the cover (26) is pivoted up at the

hose adapter unit (2).

 Make sure that the locking lever (25) is on the

"open" position (as illustrated above).

 Insert the hose adapter unit into the recess (5)

provided in the motor head.

 Press the hose adapter unit into the recess as far

as the stop.

 Turn the locking lever as far as the stop into the

"closed" position.

 Pivot the locking lever down.  Pivot the cover down.

 Place the two valves (1) onto the connections of

the hose adapter unit.

 Turn the nuts (27) clockwise until tight.  Plug a hose onto each hose connection socket

(29).

 Turn the hose retention nuts (28) counter-

clockwise until the hoses are secure.

Positioning the filter

English translation of the original German instructions

31 30

Tetra External Filter EX Distance A

EX 600 Plus 50 – 150 cm EX 800 Plus 60 – 150 cm EX 1200 Plus 80 – 150 cm

Mounting the water intake pipe and flow return pipe

 Assemble the water intake pipe as shown in Figure

 Mount the foam pre-filter (18) on the plastic

strainer.

 Assemble the flow return pipe as shown in Figure

The suction cups are designed for securing the water intake pipe and flow return pipe. Clips are used to join the suction cup to the water intake nozzle. Short clips as well as long clips are supplied. The length of the clips decides how far the tube is from the aquarium wall. Use the clips which best suit your conditions of installation.

 Plug the clips onto the suction cups.  Fit the clips to the water intake pipe and flow return

pipe.

 Secure the water intake pipe (30) in a vertical

position to the inside of the aquarium wall as illustrated.

You can shorten the flow return pipe (31) if necessary.

 Secure the flow return pipe (31) in a horizontal

position above the water level to the inside of the aquarium wall.

The filter intake is marked with IN on the hose adapter unit (2). The filter drainage is marked with OUT.

 Connect the hose from the intake IN to the water

intake pipe (30).

 Connect the hose from the drainage OUT to the

flow return pipe (31).

 Arrange the hoses so that they are not kinked

(hose collapses to reduce inner diameter) or twisted as in being curled in a circle.

In such conditions, operation will otherwise be impaired. The hoses can be shortened to suit each unique application.

Putting the filter into operation

 Open the two valves (1).  Press the start button (3) repeatedly in quick

succession until the filter begins to fill with water.

 Wait until water is visible in the hose leading to the

flow return pipe.

English translation of the original German instructions

WARNING

Danger of death from electric shock.  Use a correctly installed socket to supply

power.

 Check the filter, hoses, mains cable and

mains plug for visible signs of damage.

 Do not insert the plug in the socket if there is

any damage.

TTENTION!

Risk of damage to the filter caused by dry running of the pump. The pump will run as soon as the filter is connected to the power supply.

 Make sure that the pump never runs dry.

 Insert the mains plug in a correctly installed socket

(230 V ~ 50 Hz) to supply power.

TTENTION!

Risk of water damage caused by leaks in the hoses and connectors.

 Immediately after the filter is started, check

all the hoses and connectors for leaks.

 If you discover a leak, pull out the mains

plug immediately.

 Do not put the filter back into operation until

the leak has been eliminated.

 Repeat the leak test after approx. 30

minutes in operation.

You can regulate the water flow by turning the valves.

Servicing the filter

Servicing intervals

Inspection Cleaning Replacement

Tetra FF fine filter fleece

Tetra CF carbon filter medium

Tetra BB bio filter balls

Tetra BF biological filter foam

Tetra CR ceramic filter rings

Impeller – When the

Servicing preparations

 Pull out the mains plug.  Close the two valves (1).

– – Once a

– – Every 2–4

Every 12 months

Every 6 months

Every 12 months

When blocked by extreme soiling

When the inspection reveals soiling

When blocked by extreme soiling

motor does not run or the flow of water is reduced

month

weeks

When dirt on the surface cannot be removed by rinsing

Every 12 months

When dirt on the surface cannot be removed by rinsing

–

WARNING

Danger of death from electric shock.  Pull out the mains plug before carrying out

any work on the filter.

 Never reach into the water when the filter is

connected to the mains supply.

English translation of the original German instructions

Servicing the impeller

 Pivot the cover (26) up at the hose adapter unit (2).  Pivot the locking lever (25) up.  Rotate the locking lever as far as the stop into the

"open" position.

 Take the hose adapter unit out of the motor head.  Open the filter as described on page 14 .  Take the filter media securing plate, filter materials

and filter baskets out of the filter case.

Servicing the filter materials

TTENTION!

Risk of damage to the filter bacteria caused by tap water.

 Use only water from the aquarium to clean

the filter materials.

 Clean the Tetra BB bio filter balls, the Tetra BF

biological filter foam and the Tetra CR ceramic filter rings carefully with water from the aquarium.

 Change the filter media as indicated by the table

above.

The impeller is on the bottom side of the motor head. The impeller is comprised of an impeller wheel (36) and an impeller shaft (34).

 Turn the impeller case cover (35) into the "open"

position.

 Remove the impeller case cover.  Take out the impeller.  If the impeller is damaged, replace it.  Clean the impeller with warm tap water.  Reinsert the impeller.  Close the impeller case cover.

English translation of the original German instructions

Servicing the O-ring

 If the O-ring (37) is damaged, replace it.  Clean the O-ring with warm tap water.  Make sure that the O-ring rests snugly against the

motor head in all positions.

Cleaning the foam pre-filter

 When the foam pre-filter (18) is heavily soiled,

clean it with clear water.

Storing the filter

 Pull out the mains plug.  Remove the water from the filter.  Store the filter in a dry place.

Disposing of the filter

 Please contact your local authority for the relevant

information on disposal.

 Dispose of the filter in accordance with the

regulations.

Technical data

External filter EX EX 600

Water flow (l/h) 630 790 1300 Suitable aquarium -

size (l) Filter capacity (l) 5.7 6.6 12.0 Filter baskets

(quantity) Hose internal -

diameter (mm) Voltage

Energy consumption (W)

Energy consumption (W) configured

Length of connection cable (m)

Plus

60–120 100–300 250–500

3 4 4

12 12 16

7.5 10.5 19.5

5.5 7.6 15.5

EX 800 Plus

230 V ~ 50 Hz

1.65

EX 1200 Plus

Warranty

We grant a three-year warranty, starting from the date of purchase. Please keep your receipt! No claims may be made on the warranty in cases of improper use and tampering with the equipment, nor does the warranty cover normal wear and tear.

In the event of complaints, please contact your local stockist or Tetra GmbH, Tetra Technik Service Center, Postfach 1580, D-49304 Melle, Germany.

Manufacturer's address

Tetra GmbH Herrenteich 78 D-49324 Melle Germany www.tetra.net

English translation of the original German instructions

Appendix: Technical support

Problem Cause Solution

Motor head cannot be fastened on the filter case.

Water is escaping from the motor head.

The motor is not running.

Reduced water flow The hose adapter unit is heavily

The arrows on the filter baskets and on the filter case are not all pointing in the same direction / some filter baskets are installed incorrectly.

Some filter baskets contain too much filter material.

Some locking buckles are not closed correctly.

There is dirt or foreign bodies on the filter case or the O-ring.

The O-ring is fitted incorrectly, damaged or missing.

The edge of the motor head is damaged.

The hose adapter unit is fitted incorrectly.

The power supply is interrupted. Establish a stable power supply. The impeller shaft is broken. Replace the impeller. See page 19. The impeller is missing / is blocked

by foreign bodies such as small stones.

soiled. The hoses are obstructing the

water flow. The hoses are heavily soiled. Rinse the hoses, water intake pipe and flow return pipe with

The foam pre-filter and plastic strainer is clogged.

The filter materials are clogged. Remove the filter material and clean it with water from the

The filter material was filled into nets / the filter material used was not the manufacturer's filter material.

The filter material was filled in incorrectly.

The Tetra FF fine filter fleece is too heavily soiled.

Dirt has formed in the impeller case.

The water is not circulating. Make sure that the flow return pipe is above the water level

Parts were used which are not original parts from the manufacturer.

Install the filter baskets correctly. See page 15.

Remove the surplus filter material. See page 15.

Close the locking buckles carefully. See page 15.

Clean the places where there is contact between the O-ring and the filter case. See page 20.

Insert the O-ring correctly / replace it. See page 20.

Replace the motor head.

Fit the hose adapter unit correctly. See page 16.

Insert the impeller / clean it. See page 19.

Remove the hose adapter unit and clean it under warm water. See page 18.

Make sure that the hoses are neither kinked nor twisted. See starting on page 17.

high-pressure tap water. Remove all foreign bodies, remove the dirt.

aquarium. See page 19. Do not fill the filter material into nets or nylon stockings

because this will cause the filter to become clogged and the water flow to be reduced.

Make sure that the filter material is filled in correctly. See page 15.

Replace the Tetra FF fine filter fleece.

Clean the impeller with warm water. See page 19.

and press the start button. Use only original parts from the manufacturer or the water

flow may be reduced.

English translation of the original German instructions

Problem Cause Solution

Air is trapped in the filter.

The distance between the filter and the water level in the aquarium is

Make sure that the upper edge of the motor head is at least 10 cm below the water level.

too small. The filter material is clogged. Clean the filter material. See page 19. Air is entering through the water

intake pipe.

Make sure that the hose from the water intake pipe is below the water level in the aquarium. If the problem persists, replace the seal ring on the water intake pipe.

The filter start function does not work properly.

The filter material was not cleaned sufficiently.

The filter material was filled into

Remove the filter material and clean it. See page 19.

Do not fill the filter material into nets or nylon stockings.

nets or similar.

Unusual noises when the filter is started.

Air is in getting in through a hose connector.

Make sure that the hoses are fitted correctly. See page 16.

Air is trapped in the filter. Shake the filter gently so that the air escapes.

Unusual noises when the filter is working.

Foam pre-filter is clogged. Clean the foam pre-filter. Slow filter flow rate. Increase filter flow rate by opening the valves. The seal rings are not greased

sufficiently. Uneven inflow of water due to poor

water intake. The distance between the filter and

the water level in the aquarium is

Apply standard lubricants such as vaseline generously to all the seal rings.

Pull out the mains plug and put the filter into operation again. See page 17.

Make sure that the upper edge of the motor head is at least 10 cm below the water level.

too small. Air is trapped in the filter. Shake the filter gently so that the air escapes. The noise of escaping air is heard

at the flow return pipe every 10 seconds.

Air bubbles can form from the breathing of bacteria and the photosynthesis of water plants. Noises occur when air bubbles escape through the filter. No actions are needed.

The start button is pressed. Never press the start button when the filter is running. Make

sure that the start button is not depressed by any objects.

If you fail to solve a problem or if you need replacement parts, please contact the Tetra Technik Service Center or your local stockist.

Français Traduction de la notice d'utilisation allemande

d'origine

Français Traduction de la notice d'utilisation allemande d'origine

Introduction

La présente notice d'utilisation explique comment utiliser en toute sécurité le filtre extérieur Tetra EX 600 Plus/EX 800 Plus/EX 1200 Plus appelé filtre en abrégé. Veuillez lire cette notice d'utilisation entièrement avant le montage et la première utilisation du filtre. Veuillez notamment tenir compte des consignes de sécurité et vous y conformer. Conservez toujours la notice d'utilisation à proximité du filtre. Transmettez la notice d'utilisation si vous revendez le filtre ou si vous le cédez d'une autre manière.

Table des matières

Caractéristiques de présentation des

avertissements......................................................... 24

Caractéristiques de présentation des remarques

relatives aux dommages matériels .......................... 24

Consignes élémentaires de sécurité ....................... 24

Montage et fonction ................................................. 24

Installation et aménagement ................................... 25

Mise en service du filtre ........................................... 28

Entretien du filtre ..................................................... 29

Stockage du filtre ..................................................... 30

Élimination du filtre .................................................. 30

Caractéristiques techniques .................................... 31

Garantie ................................................................... 31

Adresse du fabricant ................................................ 31

Annexe : aide en cas de dérangement. ................... 32

Légende des illustrations et composition de la fourniture

(pour les illustrations A, B et C)

No. Description

1 Robinet d'arrêt (2 x) 2 Bloc adaptateur de tuyaux flexibles 3 Bouton d'amorçage 4 Tête du filtre 5 Dégagement pour bloc adaptateur de tuyaux

flexibles

6 Cordon d'alimentation avec fiche de secteur (non

représentée) 7 Grille de protection 8 Ouate synthétique de filtration Tetra FF 9 Charbon actif de filtration Tetra CF (1 sachet pour

EX 600 Plus et EX 800 Plus/2 sachets pour

EX 1200 Plus) 10 Mousse filtrante biologique Tetra BF (2 blocs pour

EX 600 Plus/4 blocs pour EX 800 Plus et

EX 1200 Plus) 11 Panier de filtration (3 paniers pour

EX 600 Plus/4 paniers pour EX 800 Plus et

EX 1200 Plus) 12 Bioballes filtrantes Tetra BB 13 Nouilles en céramique Tetra CR 14 Corps du filtre (avec clips de verrouillage) 15 Raccord en U pour canne d'aspiration 16 Ventouses à clip sur tige longue et sur tige courte

( 7 de chaque) 17 Tube télescopique 18 Crépine d'aspiration avec préfiltre en mousse 19 Bouchon 20 Tube gicleur (2 x) 21 Raccord en L 22 Raccord en U pour canne de rejet

La fourniture comprend en plus 2 tuyaux flexibles (d'environ 1,5 m chacun) et la présente notice d'utilisation.

Français Traduction de la notice d'utilisation allemande

d'origine

Caractéristiques de présentation des avertissements

AVERTISSEMENT

Les remarques précédées du mot AVERTISSEMENT signalent une situation dangereuse susceptible d'entraîner la mort ou de provoquer de graves blessures.

Caractéristiques de présentation des remarques relatives aux dommages matériels

TTENTION !

Ces remarques mettent en garde contre une situation causant des dommages matériels.

Consignes élémentaires de sécurité

Utilisation conforme

Le filtre sert au nettoyage de l'eau des aquariums. Il est uniquement prévu pour une utilisation dans des locaux fermés. La prise en compte et le respect de la présente notice d'utilisation et notamment des consignes de sécurité font également partie de l'utilisation conforme. Toute autre utilisation ou toute utilisation dépassant ce cadre de même que les réparations et transformations effectuées sans autorisation sont réputées non conformes. Une utilisation non conforme peut entraîner des dommages matériels et corporels. La société Tetra GmbH décline toute responsabilité pour les dommages résultant d'un usage non conforme.

Éviter les chocs électriques

• Ne branchez le filtre que dans une prise de courant installée dans les règles de l'art (230 V ~ 50 Hz).

• Assurez-vous que le réseau électrique est protégé par un disjoncteur différentiel (courant de fuite maximum 30 mA). Consultez un électricien en cas de doute.

• Assurez-vous que l'humidité ne peut pas pénétrer dans la prise de courant.

• Débranchez la fiche de secteur dans les situations suivantes :

− avant tout contact de la peau avec l'eau

− avant toute opération de nettoyage ou

d'entretien

− lorsque le filtre, les tuyaux flexibles, le cordon

d'alimentation ou la fiche de secteur sont endommagés.

− en cas de dérangement.

• N'ouvrez jamais le boîtier de la tête du filtre.

• Il n'est pas possible de remplacer le cordon

d'alimentation de cet appareil. En cas de détérioration du cordon, il faut jeter l'appareil.

• Cet appareil peut être utilisé par les enfants à partir de l'âge de 8 ans et au-delà ainsi que par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances, sous surveillance, après leur avoir expliqué comment utiliser l’appareil en toute sécurité et à condition qu'ils comprennent les dangers qu'il présente. Il faut interdire aux enfants de jouer avec l'appareil. Le nettoyage et l'entretien à la charge de l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

Montage et fonction

Le filtre nettoie l'eau des aquariums. Le corps du filtre est placé en dehors de l'aquarium. Il est relié à l'aquarium par un tuyau flexible doté d'une canne d'aspiration placée à l'intérieur de l'aquarium. Dans le corps du filtre, l'eau traverse différents matériaux filtrants qui filtrent chacun des particules d'impuretés spécifiques. Les matériaux filtrants assurent un nettoyage biologique, chimique et physique de l'eau.

L'eau purifiée est menée vers la canne de rejet par un tuyau flexible et retourne dans l'aquarium par l'intermédiaire de gicleurs.

Français Traduction de la notice d'utilisation allemande

d'origine

 Après avoir rabattu tous les clips de verrouillage

vers le bas, soulevez la tête du filtre pour la séparer du corps.

Installation et aménagement

Préparation du filtre

Ouvrir le filtre

 Appuyez sur les quatre clips de verrouillage pour

les relever en les séparant du corps du filtre comme le montre l'illustration.

 Rabattez les clips de verrouillage vers le bas.

Préparer les matériaux filtrants

 Retirez la grille de protection (7), tous les paniers

de filtration (11) et les matériaux filtrants (8, 9, 10, 12, 13) du corps du filtre.

 Déballez les matériaux filtrants.  Éliminez les emballages de manière respectueuse

de l'environnement.

 Avant la première utilisation, rincez les bioballes

Tetra BB, les ouates biologiques Tetra BF et les nouilles en céramique Tetra CR à l'eau claire.

Remplir le corps du filtre

Le bord supérieur du corps du filtre, la grille de protection et les paniers de filtration présentent des flèches qui servent à les aligner correctement.

 Alignez la grille de protection et tous les paniers de

filtration de telle manière que toutes les flèches soient orientées dans la même direction que celle du corps du filtre.

 Placez la grille de protection, les paniers de

filtration et les matériaux filtrants dans le bon ordre (voir illustration A) dans le corps du filtre.

Français Traduction de la notice d'utilisation allemande d'origine

Fermer le filtre

Mettre en place le bloc adaptateur de tuyaux flexibles

 Orientez la tête du filtre de manière à ce que le

tube (23) soit positionné au-dessus de l'orifice de passage (24) prévu dans la grille de protection.

 Mettez la tête du filtre sur le corps comme le

montre l'illustration.

 Fermez les quatre clips de verrouillage.

 Assurez-vous que le couvercle (26) du bloc

adaptateur de tuyaux flexibles (2) est relevé.

 Assurez-vous que le levier de verrouillage (25) se

trouve en position "ouverte" (comme sur l'illustration ci-dessus).

 Enfilez le bloc adaptateur de tuyaux flexibles dans

l'orifice (5) prévu à cet effet dans la tête du filtre.

 Enfoncez le bloc adaptateur de tuyaux flexibles

dans l'orifice jusqu'en butée.

 Tournez le levier de verrouillage pour l'amener en

position "fermée".

 Rabattez le levier de verrouillage.  Rabattez le couvercle.

 Assurez-vous que le bloc adaptateur de tuyaux

flexibles, le levier de verrouillage et le couvercle se

trouvent bien dans la position représentée sur l'illustration.

Raccorder les tuyaux flexibles

Français Traduction de la notice d'utilisation allemande

d'origine

Installer le filtre

 Enfilez les deux robinets d'arrêt (1) sur les

raccords du bloc adaptateur de tuyaux flexibles.

 Serrez les écrous (27) dans le sens des aiguilles

d'une montre.

 Branchez un tuyau flexible sur chaque raccord de

tuyau (29).

 Serrez les écrous de blocage des tuyaux (28) dans

le sens inverse des aiguilles d'une montre, jusqu'à ce que les tuyaux soient bloqués.

Filtre extérieur Tetra Distance A

EX 600 Plus 50–150 cm EX 800 Plus 60–150 cm EX 1200 Plus 80–150 cm

Monter les cannes d'aspiration et de rejet

 Assemblez les éléments de la canne d'aspiration

comme le montre l'illustration B.

 Placez le préfiltre en mousse (18) sur la crépine

d'aspiration.

 Assemblez les éléments de la canne de rejet

comme le montre l'illustration C.

Les ventouses servent à fixer les cannes d'aspiration et de rejet. Des clips sur tige assurent la liaison entre la ventouse et le tube. La fourniture comprend des clips sur tige courte et sur tige longue. La longueur des tiges détermine la distance entre le tuyau et la paroi de l'aquarium. Pour le montage, utilisez les clips qui conviennent le mieux à votre configuration de montage.

 Enfilez les clips sur les ventouses.  Posez des clips sur la canne d'aspiration et sur la

canne de rejet.

Français Traduction de la notice d'utilisation allemande

d'origine

31 30

AVERTISSEMENT

Blessure mortelle par choc électrique.  Utilisez une prise de secteur correctement

installée.

 Vérifiez que le filtre, les tuyaux flexibles, le

cordon d'alimentation et la fiche de secteur ne présentent pas de dommages visibles de l'extérieur.

 Ne branchez pas la fiche de secteur dans la

 Fixez la canne d'aspiration (30) verticalement sur

la paroi intérieure de l'aquarium comme le montre l'illustration.

Si besoin est, vous pouvez raccourcir la canne de rejet (31).

 Fixez la canne de rejet horizontalement au-dessus

de la surface de l'eau, sur la paroi intérieure de l'aquarium.

L'arrivée d'eau du filtre est repérée par IN sur le bloc adaptateur de tuyaux flexibles (2). La sortie d'eau du filtre est repérée par OUT.

 Raccordez le tuyau provenant de l'arrivée d'eau IN

avec la canne d'aspiration (30).

 Raccordez le tuyau provenant de la sortie d'eau

OUT avec la canne de rejet (31).

Les coudes et les torsions dans les tuyaux flexibles nuisent au bon fonctionnement. Afin d'éviter les coudes et les torsions, vous pouvez raccourcir les tuyaux flexibles en fonction de la configuration de montage.

 Posez les tuyaux flexibles de telle manière qu'ils

ne soient ni coudés ni tordus.

Mise en service du filtre

 Ouvrez les deux robinets (1).  Appuyez plusieurs fois de suite et rapidement sur

prise de courant si elle présente des dommages.

TTENTION !

Détérioration du filtre due au fonctionnement à sec de la pompe. Dès que le filtre est relié au secteur, la pompe se met en marche.

 Veillez à ce que la pompe ne fonctionne

jamais à sec.

 Branchez la fiche de secteur dans une prise de

terre (230 V ~ 50 Hz) correctement installée.

TTENTION !

Dégâts des eaux dus à des fuites dans les conduites.

 Dès que le filtre est amorcé, vérifiez

immédiatement l'étanchéité de l'ensemble des tuyaux flexibles et des raccords.

 En cas de fuite, débranchez immédiatement

la prise de secteur.

 Ne remettez le filtre en service qu'après

avoir remédié à la fuite.

 Répétez le contrôle d'étanchéité au bout

d'une trentaine de minutes de fonctionnement.

Vous pouvez régler le débit d'eau en tournant les robinets.

le bouton d'amorçage (3), jusqu'à ce que le filtre commence à se remplir d'eau.

 Attendez que l'eau soit visible dans le tuyau qui

mène à la canne de rejet.

Entretien du filtre

Intervalles d'entretien

Contrôle Nettoyage Remplacement

Ouate synthétique de filtration Tetra FF

Charbon actif de filtration Tetra CF

Bioballes filtrantes Tetra BB

Mousse filtrante biologique Tetra BF

Nouilles en céramique Tetra CR

Rotor – lorsque le

Préparation des travaux d'entretien

 Débranchez la fiche de secteur.  Fermez les deux robinets d'arrêt (1).

– – une fois par

– – toutes les 2 à 4

tous les 12 mois

tous les 6 mois

tous les 12 mois

AVERTISSEMENT

en cas de colmatage par salissures extrêmes

si le contrôle révèle des salissures

en cas de colmatage par salissures extrêmes

moteur ne marche pas ou si le débit d'eau est réduit

mois

semaines

lorsque les salissures qui se trouvent à la surface ne peuvent pas être éliminées par rinçage

tous les 12 mois

lorsque les salissures qui se trouvent à la surface ne peuvent pas être éliminées par rinçage

–

Blessure mortelle par choc électrique.  Débranchez la fiche de secteur avant

d'intervenir sur le filtre.

 Ne mettez jamais la main dans l'eau quand

le filtre est relié au secteur.

Français Traduction de la notice d'utilisation allemande

d'origine

 Relevez le couvercle (26) du bloc adaptateur de

tuyaux flexibles (2).

 Relevez le levier de verrouillage (25).  Tournez le levier de verrouillage pour l'amener en

position "ouverte".

 Retirez le bloc adaptateur de tuyaux flexibles de la

tête du filtre.

 Ouvrez le filtre comme décrit à la page 25 .  Sortez la grille de protection, les matériaux filtrants

et les paniers de filtration du corps du filtre.

Entretien des matériaux filtrants

TTENTION !

Détérioration des bactéries du filtre par l'eau du robinet.

 Utilisez uniquement l'eau de l'aquarium pour

nettoyer les matériaux filtrants.

 Nettoyez soigneusement les bioballes Tetra BB,

les ouates biologiques Tetra BF et les nouilles en céramique Tetra CR avec de l'eau de l'aquarium.

 Remplacez les matériaux filtrants conformément

aux indications du tableau ci-dessus.

Français Traduction de la notice d'utilisation allemande d'origine

Entretien du rotor

Entretien du joint de la tête du filtre

Le rotor se trouve sur la face inférieure de la tête du filtre. Le rotor se compose de la roue à ailettes (36) et de la tige du rotor (34).

 Tournez le couvercle (35) du boîtier du rotor en

position "ouverte".

 Retirez le couvercle.  Sortez le rotor.  Si le rotor est endommagé, remplacez-le.  Nettoyez le rotor à l'eau chaude.  Remettez le rotor en place.  Fermez le couvercle.

 Si le joint de la tête du filtre (37) est endommagé,

remplacez-le.

 Nettoyez le joint de la tête du filtre à l'eau chaude.  Assurez-vous que le joint de la tête du filtre est

parfaitement ajusté sur la tête du filtre.

Nettoyage du préfiltre en mousse

 Rincez le préfiltre en mousse (18) à l'eau claire

lorsqu'il est fortement encrassé.

Stockage du filtre

 Débranchez la fiche de secteur.  Faites sortir l'eau du filtre.  Entreposez le filtre dans un endroit sec.

Élimination du filtre

 Renseignez-vous auprès de votre mairie pour

obtenir des renseignements précis sur l'élimination des déchets.

 Éliminez le filtre conformément à la

réglementation.

Caractéristiques techniques

Filtre extérieur EX 600

Débit d'eau (l/h) 630 790 1300 Taille d'aquarium

appropriée (l) Capacité du filtre (l) 5,7 6,6 12,0 Paniers de filtration

(nombre) Diamètre intérieur du

tuyau (mm) Tension

Consommation électrique (W)

Consommation électrique (W) configurée

Longueur du cordon d'alimentation (m)

Plus

60–120 100–300 250–500

3 4 4

12 12 16

7,5 10,5 19,5

5,5 7,6 15,5

EX 800 Plus

230 V ~ 50 Hz

1,65

EX 1200 Plus

Français Traduction de la notice d'utilisation allemande

d'origine

Garantie

Nous accordons trois ans de garantie à partir de la date d'achat. Veuillez conserver le ticket de caisse ! La garantie ne s'applique pas en cas d'utilisation non conforme, d'usure normale et d'intervention non autorisée sur les éléments techniques de l'appareil.

En cas de réclamations, veuillez vous adresser à votre revendeur ou à la société Tetra GmbH, Tetra Service Center, Postfach 1580, D-49304 Melle, Allemagne.

Adresse du fabricant

Tetra GmbH Herrenteich 78 D-49324 Melle Allemagne www.tetra.net

Français Traduction de la notice d'utilisation allemande d'origine

Annexe : aide en cas de dérangement

Problème Cause Solution

Impossible de fixer la tête du filtre sur le corps.

L'eau fuit par la tête du filtre.

Le moteur ne marche pas.

Débit d'eau réduit Le bloc adaptateur de tuyaux

Les flèches des paniers et celles du corps du filtre ne sont pas orientées dans la même direction/les paniers de filtration sont mal montés.

Les paniers de filtration contiennent trop de matériau filtrant.

Les clips de verrouillage ne sont pas bien fermés.

Il y a des salissures ou des corps étrangers sur le corps du filtre ou sur le joint de la tête du filtre.

Le joint de la tête du filtre est mal posé, il est endommagé ou manque.

Le bord de la tête du filtre est endommagé.

Le bloc adaptateur de tuyaux flexibles est mal monté.

L'alimentation en courant est interrompue.

La tige du rotor est brisée. Remplacez le rotor. Voir page 30. Le rotor manque/il est bloqué par

des corps étrangers comme de petits cailloux.

flexibles est fortement encrassé. Les tuyaux flexibles gênent le débit

d'eau. Les tuyaux flexibles sont fortement

encrassés. La crépine d'aspiration est

bouchée. Les matériaux filtrants sont

bouchés. Le matériau filtrant a été rempli

dans des filets/le matériau filtrant utilisé n'est pas celui du fabricant.

Le matériau filtrant a été mal assemblé.

La ouate synthétique Tetra FF est trop encrassée.

Des salissures se sont formées dans le boîtier du rotor.

L'eau ne circule pas. Assurez-vous que la canne de rejet se trouve bien au-

Montez les paniers de filtration correctement. Voir page 25.

Enlevez l'excédent de matériau filtrant. Voir page 25.

Fermez les clips de verrouillage soigneusement. Voir page 26.

Nettoyez les endroits auxquels le joint de la tête du filtre entre en contact avec le corps du filtre. Voir page 30.

Mettez le joint de la tête du filtre en place correctement/remplacez-le. Voir page 30.

Remplacez la tête du filtre.

Montez le bloc adaptateur de tuyaux flexibles correctement. Voir page 26.

Assurez-vous que l'alimentation en courant fonctionne.

Mettez le rotor en place/nettoyez-le. Voir page 30.

Démontez le bloc adaptateur de tuyaux flexibles et nettoyez-le à l'eau chaude. Voir page 29.

Assurez-vous que les tuyaux flexibles ne sont ni coudés ni tordus. Voir à partir de la page 27.

Rincez les tuyaux flexibles, la canne d'aspiration et la canne de rejet à l'eau du robinet à forte pression.

Retirez tous les corps étrangers, éliminez les salissures.

Sortez le matériau filtrant et nettoyez-le avec de l'eau de l'aquarium. Voir page 29.

Ne remplissez pas le matériau filtrant dans des filets ou des bas de nylon car cela bouche le filtre et entraîne une réduction du débit d'eau.

Assurez-vous que le matériau filtrant a été correctement rempli. Voir page 25.

Remplacez la ouate synthétique Tetra FF.

Nettoyez le rotor à l'eau chaude. Voir page 30.

dessus du niveau de l'eau et appuyez sur le bouton d'amorçage.

Français Traduction de la notice d'utilisation allemande

Problème Cause Solution

Il y a de l'air enfermé dans le filtre.

L'amorçage du filtre ne fonctionne pas parfaitement.

Bruits inhabituels à l'amorçage du filtre.

Bruits inhabituels quand le filtre fonctionne

Les pièces utilisées ne sont pas des pièces d'origine du fabricant.

La distance entre le filtre et le niveau de l'eau de l'aquarium est insuffisante.

Le matériau filtrant est bouché. Nettoyez le matériau filtrant. Voir page 29. De l'air pénètre par la canne

d'aspiration.

Le matériau filtrant n'a pas été suffisamment nettoyé.

Le matériau filtrant a été rempli dans des filets ou autres.

De l'air pénètre par le raccord d'un tuyau.

Il y a de l'air enfermé dans le filtre. Secouez légèrement le filtre pour en faire sortir l'air. Le préfiltre en mousse est colmaté. Nettoyez le préfiltre en mousse. Le débit de filtration est trop

restreint. Les joints toriques ne sont pas

suffisamment graissés. Arrivée d'eau irrégulière due a une

aspiration d'eau insuffisante. La distance entre le filtre et le

niveau de l'eau de l'aquarium est insuffisante.

Il y a de l'air enfermé dans le filtre. Secouez légèrement le filtre pour en faire sortir l'air. Toutes les 10 secondes, la canne

de rejet fait un bruit d'échappement d'air.

Le bouton d'amorçage est enfoncé. N'appuyez jamais sur le bouton d'amorçage quand le filtre

Utilisez uniquement des pièces d'origine du fabricant, sinon cela risque de réduire le débit d'eau.

Assurez-vous que le bord supérieur de la tête du filtre est situé à 10 cm au moins au-dessous du niveau de l'eau.

Assurez-vous que le tuyau provenant de la canne d'aspiration se trouve bien au-dessous du niveau de l'eau de l'aquarium. Si le problème persiste, remplacez le joint torique de la canne d'aspiration.

Sortez le matériau filtrant et nettoyez-le. Voir page 29.

Ne remplissez pas le matériau filtrant dans des filets ni dans des bas en nylon.

Assurez-vous que le tuyaux sont bien montés. Voir page 27.

Augmentez le débit en ouvrant les robinets d’arrêt.

Enduisez tous les joints toriques avec un lubrifiant du commerce, de la vaseline par ex.

Débranchez la fiche de secteur et procédez à une nouvelle mise en service du filtre. Voir page 28.

Assurez-vous que le bord supérieur de la tête du filtre est situé à 10 cm au moins au-dessous du niveau de l'eau.

Des bulles d'air peuvent se former du fait de la respiration des bactéries et de la photosynthèse des plantes. Des bruits se produisent lorsque des bulles d'air s'échappent par le filtre. Aucune mesure préventive n'est nécessaire.

marche. Veillez à ce que le bouton d'amorçage ne soit pas enfoncé par des objets.

d'origine

S'il n'est pas possible de remédier au problème ou si vous avez besoin de pièces de rechange, veuillez vous adresser au Tetra Technik Service Center ou à votre revendeur.

Nederlandse vertaling van de Duitse originele gebruiksaanwijzing

Voorwoord

Deze gebruiksaanwijzing beschrijft de veilige omgang met de Tetra buitenfilter EX 600 Plus/EX 800 Plus/EX 1200 Plus, hierna kort filter genoemd. Lees deze gebruiksaanwijzing vóór de montage en het eerste gebruik van de filter volledig door. Neem vooral de veiligheidsinstructies in acht en volg ze op. Bewaar de gebruiksaanwijzing in de buurt van de filter. Geef deze gebruiksaanwijzing door als u de filter verkoopt of op andere wijze doorgeeft.

Inhoudsopgave

Vormgevingskenmerken van waarschuwingen ........ 34

Vormgevingskenmerken van verwijzingen naar

materiële schade ...................................................... 35

Fundamentele veiligheidsinstructies ........................ 35

Opbouw en werking ................................................. 35

Plaatsen en inrichten ................................................ 35

Filter in bedrijf stellen ............................................... 38

Filter onderhouden ................................................... 39

Filter bewaren .......................................................... 41

Filter afvoeren .......................................................... 41

Technische gegevens .............................................. 41

Garantie.................................................................... 41

Adres fabrikant ......................................................... 41

Bijlage: Storingen verhelpen. ................................... 42

Legenda en leveringsomvang

(bij afbeeldingen A, B en C)

Nr. Beschrijving

1 Afsluitkraan (2 stuks) 2 Slangadapter 3 Starthulp-knop 4 Filterkop 5 Uitsparing voor slangadapter 6 Netkabel met netstekker (niet afgebeeld) 7 Afdekrooster 8 Tetra FF fijnfiltervlies 9 Tetra CF koolfiltermedium (1 zakje bij EX 600 Plus

en EX 800 Plus/2 zakjes bij EX 1200 Plus)

10 Tetra BF biologische filterspons (2 stuks bij

EX 600 Plus/4 stuks bij EX 800 Plus en EX 1200 Plus)

11 Filtermand (3 stuks bij EX 600 Plus/4 stuks bij

EX 800 Plus en EX 1200 Plus) 12 Tetra BB bio-filterballetjes 13 Tetra CR keramische filterringen 14 Filtercontainer (met sluitclips) 15 U-stuk voor aanzuigbuis 16 Zuignappen met lange en korte clips (elk 7 stuks) 17 Telescoopbuis 18 Filteraanzuigzeef met schuimstof-prefilter 19 Afdichtstop 20 Sproeierbuis (2 stuks) 21 L-verbindingsstuk 22 U-stuk voor uitlaatbuis

Bovendien behoren 2-slangen (elk ca. 1,5 m) en deze gebruiksaanwijzing tot de leveringsomvang.

Vormgevingskenmerken van waarschuwingen

WAARSCHUWING

Instructies met het woord WAARSCHUWING waarschuwen voor een gevaarlijke situatie die mogelijkerwijs de dood of zware verwondingen tot gevolg kan hebben.

Vormgevingskenmerken van verwijzingen naar materiële schade

OPGELET!

Deze instructies waarschuwen voor een situatie die tot materiële schade leidt.

Fundamentele veiligheidsinstructies

Doelmatig gebruik

De filter is bedoeld voor de reiniging van aquariumwater. Hij is uitsluitend goedgekeurd voor gebruik in gesloten ruimten. Tot het doelmatige gebruik behoren ook de inachtneming en opvolging van de gebruiksaanwijzing en in het bijzonder van de veiligheidsinstructies. Ieder ander of verderstrekkend gebruik evenals eigenmachtige reparaties en ombouwwerkzaamheden gelden als ondoelmatig. Ondoelmatig gebruik kan leiden tot materiële schade en ernstig persoonlijk letsel. De firma Tetra GmbH is niet aansprakelijk voor schade die ontstaat door ondoelmatig gebruik.

Elektrische schokken vermijden

• Sluit de filter alleen aan op een vakkundig geïnstalleerde contactdoos (230 V ~ 50 Hz).

• Waarborg dat het stroomnet beveiligd is door middel van een lekstroomschakelaar (foutstroom maximaal 30 mA). Neem in geval van twijfel contact op met uw elektromonteur.

• Waarborg dat géén vocht in het apparaat kan binnendringen.

• Trek de netstekker uit de contactdoos:

− vóór ieder huidcontact met het water

− voor alle reinigings- en

onderhoudswerkzaamheden.

− als de filter, de slangen, de netkabel of de

netstekker schade vertoont/vertonen

− in geval van storingen.

Nederlandse vertaling van de Duitse originele

gebruiksaanwijzing

• Open nooit de behuizing van de filterkop.

• De netkabel van het apparaat kan niet worden

vervangen. In geval van een beschadigde kabel moet het apparaat worden vernietigd.

• Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en bovendien door personen met verminderde fysieke, sensorische of geestelijke vermogens of gebrek aan ervaring en kennis als dit gebeurt onder toezicht of als ze zijn geïnstrueerd in de veilige omgang met het apparaat en zij de daarmee verbonden gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

Opbouw en werking

De filter reinigt aquariumwater. De filtercontainer staat buiten het aquarium. Hij is door middel van een slang verbonden met een aanzuigbuis in het aquarium. Het aangezogen water wordt in de filtercontainer door verschillende filtermaterialen gevoerd die telkens specifieke vuildeeltjes filteren. Het water wordt door deze filters biologisch, chemisch en fysisch gereinigd. Het gereinigde water stroomt dan door een slang naar de uitlaatbuis en stroomt via sproeiers terug in het aquarium.

Plaatsen en inrichten

Filter voorbereiden

Filter openen

Nederlandse vertaling van de Duitse originele gebruiksaanwijzing

 Druk de vier sluitclips zoals afgebeeld naar boven

en tegelijkertijd weg van de filtercontainer,

 Klap hiervoor de sluitclips naar beneden weg.

Filtercontainer vullen

 Nadat u alle sluitclips naar beneden hebt geklapt,

tilt u de filterkop van de filtercontainer.

Filtermaterialen voorbereiden

 Neem het afdekrooster (7), alle filtermanden (11)

en filtermaterialen (8, 9, 10, 12, 13) uit de filtercontainer.

 Pak de filtermaterialen uit.  Voer de verpakkingen af op milieuvriendelijke

wijze.

 Reinig de Tetra BB bio filterballetjes, de Tetra BF

biologische filtersponzen en de Tetra CR keramische filterringen vóór het eerste gebruik met schoon leidingwater.

Aan de bovenkant van de filtercontainer, aan het afdekrooster en aan de filtermanden bevinden zich pijlen die helpen bij de correcte uitlijning.

 Lijn het afdekrooster en alle filtermanden zodanig

uit dat alle pijlen in dezelfde richting wijzen als de pijl op de filtercontainer.

 Plaats het afdekrooster, de filtermanden en de

filtermaterialen in de correcte volgorde (zie afbeelding A) in de filtercontainer.

Filter sluiten

 Lijn de filterkop zodanig uit dat de buis (23) zich

boven de doorlaatopening (24) van het afdekrooster bevindt.

 Leg de filterkop zoals weergegeven op de

filtercontainer.

 Sluit de vier sluitclips.

Slangadapter plaatsen

Nederlandse vertaling van de Duitse originele

 Waarborg dat de slangadapter, de

vergrendelingshendel en de afdekking in de weergegeven positie staan.

Slangen aanbrengen

gebruiksaanwijzing

 Waarborg dat de afdekking (26) aan de

slangadapter (2) omhoog geklapt is.

 Waarborg dat de vergrendelingshendel (25) in de

positie 'open' staat (zoals in de voorafgaande afbeelding).

 Plaats de slangadapter in de daarvoor bestemde

uitsparing (5) in de filterkop.

 Druk de slangadapter tot aan de aanslag in de

uitsparing.

 Draai de vergrendelingshendel tot aan de aanslag

in de positie 'gesloten'.

 Klap de vergrendelingshendel omlaag.  Klap de afdekking omlaag.

 Plaats de beide afsluitkranen (1) op de

aansluitingen van de slangadapter.

 Draai de moeren (27) met de klok mee vast.  Steek een een slang op iedere slangaansluiting

(29).

 Draai de borgmoeren van de slang (28) tegen de

klok in totdat de slangen vastzitten.

Nederlandse vertaling van de Duitse originele gebruiksaanwijzing

Filter plaatsen

31 30

Tetra buitenfilter Afstand A

EX 600 Plus 50–150 cm EX 800 Plus 60–150 cm EX 1200 Plus 80–150 cm

Aanzuig- en uitlaatbuis monteren

 Steek de aanzuigbuis in elkaar zoals weergegeven

op afbeelding B.

 Steek de schuimstof-prefilter (18) op de

filteraanzuigzeef.

 Steek de uitlaatbuis in elkaar zoals weergegeven

op afbeelding C.

De zuignappen zijn bedoeld voor de bevestiging van de aanzuig- en de uitlaatbuis. Daarbij fungeren de clips als verbinding tussen zuignap en buis. Tot de leveringsomvang behoren zowel korte als lange clips. De lengte van de clips bepaalt de afstand tussen buis en aquariumwand. Gebruik de clips voor de montage die het beste bij uw montagesituatie passen.

 Steek de clips op de zuignappen.  Breng clips aan op de aanzuig- en de uitlaatbuis.

 Bevestig de aanzuigbuis (30) zoals afgebeeld

verticaal aan de binnenwand van het aquarium.

De uitlaatbuis (31) kan zo nodig worden ingekort.

 Bevestig de uitlaatbuis horizontaal en boven het

wateroppervlak aan de binnenwand van het aquarium.

De inlaat van de filter is aan de slangadapter (2) met IN gekenmerkt. De uitlaat van de filter is met OUT gekenmerkt.

 Verbind de van de inlaat IN komende slang met de

aanzuigbuis (30).

 Verbind de van de uitlaat OUT komende slang met

de uitlaatbuis (31).

Knikken en draaiingen in de slangen belemmeren de functie. Ter vermijding van knikken en draaiingen kunt u de slangen inkorten overeenkomstig de betreffende montagesituatie.

 Leg de slangen zodanig dat zij niet geknikt of

verdraaid zijn.

Filter in bedrijf stellen

 Open de beide afsluitkranen (1).  Druk herhaaldelijk en snel achter elkaar op de

knop voor de starthulp-knop (3) totdat de filter zich met water vult.

 Wacht totdat u het water kunt zien in de slang die

naar de uitlaatbuis leidt.

WAARSCHUWING

Levensgevaar door elektrische schokken.  Gebruik een vakkundig geïnstalleerde

contactdoos.

 Controleer filter, slangen, netkabel en

netstekker op zichtbare schade.

 Steek de netstekker niet in de contactdoos

als u schade constateert.

OPGELET!

Schade aan de filter door drooglopen van de pomp. De pomp loopt, zodra de filter met het stroomnet verbonden is.

 Waarborg dat de pomp nooit droogloopt.

 Steek de netstekker alleen in een vakkundig

geïnstalleerde contactdoos (230 V ~ 50 Hz).

OPGELET!

Waterschade door lekkende leidingen.  Controleer direct na de start van de filter of

alle slangen en verbindingen dicht zijn.

 Als lekkages voorhanden zijn, trekt u

onmiddellijk de netstekker uit de contactdoos.

 Neem de filter pas weer in bedrijf als de

lekkages verholpen zijn.

 Herhaal de dichtheidscontrole na een

bedrijfsduur van ca. 30 minuten.

Door aan de afsluitkranen te draaien kunt u de waterdoorstroming regelen.

Nederlandse vertaling van de Duitse originele

gebruiksaanwijzing

Filter onderhouden

Onderhoudsintervallen

Controle Reiniging Vervanging

Tetra FF fijnfiltervlies

Tetra CF koolfiltermedium

Tetra BB bio filterballetjes

Tetra BF biologische filterspons

Tetra CR keramische filterringen

Waaier – als de motor

Onderhoudsmaatregelen voorbereiden

 Trek de netstekker uit de contactdoos.  Sluit beide afsluitkranen (1).

– – een keer per

– – om de 2 - 4

om de 12 maanden

om de 6 maanden

om de 12 maanden

bij afsluiting door extreme verontreiniging

als controle verontreinging toont

bij afsluiting door extreme verontreiniging

niet loopt of waterdoorstroming afneemt

maand

weken

als vuil op het oppervlak niet door afspoelen kan worden verwijderd

om de 12 maanden

als vuil op het oppervlak niet door afspoelen kan worden verwijderd

–

WAARSCHUWING

Levensgevaar door elektrische schokken.  Trek vóór werkzaamheden aan de filter altijd

eerst de netstekker uit de contactdoos.

 Grijp nooit in het water als de filter op het

stroomnet is aangesloten.

Nederlandse vertaling van de Duitse originele gebruiksaanwijzing

 Klap de afdekking (26) aan de slangadapter (2)

omhoog.

 Klap de vergrendelingshendel (25) omhoog.  Draai de vergrendelingshendel tot aan de aanslag

in de positie 'open'.

 Trek de slangadapter uit de filterkop.  Open de filter zoals op pagina 35 beschreven

staat.

 Neem afdekrooster, filtermaterialen en

filtermanden uit de filtercontainer.

Filtermaterialen onderhouden

OPGELET!

Aantasting van de filterbacterieën door leidingwater.

 Gebruik voor de reiniging van de

filtermaterialen alleen water uit het aquarium.

 Reinig de Tetra BB bio filterballetjes, de Tetra BF

biologische filtersponzen en de Tetra CR keramische filterringen zorgvuldig met water uit het aquarium.

 Vervang de filtermaterialen volgens de

voorschriften in de bovenstaande tabel.

Waaier onderhouden

De waaier bevindt zich aan de onderzijde van de filterkop. De waaier bestaat uit een waaier (36) en een waaierschacht (34).

 Draai de afdekkap (35) van de waaierbehuizing

naar de positie 'open'

 Verwijder de afdekkap.  Verwijder de waaier.  Vervang de waaier als deze beschadigd is.  Reinig de waaier met warm leidingwater.  Plaats de waaier weer terug.  Sluit de afdekkap.

Filterkopafdichting onderhouden

 Vervang de filterkopafdichting (37) als deze

beschadigd is.

 Reinig de filterkopafdichting met warm

leidingwater.

 Waarborg dat de filterkopafdichting op alle punten

nauw tegen de filterkop ligt.

Schuimstof-prefilter reinigen

 Reinig de schuimstof-prefilter (18) met zuiver

water, als deze sterk verontreinigd is.

Filter bewaren

 Trek de netstekker uit de contactdoos.  Verwijder het water uit de filter.  Bewaar de filter op een droge plaats.

Filter afvoeren

 Neem contact op met uw gemeente voor

nauwkeurige informatie over de afvoer.

 Voer de filter af volgens de voorschriften.

Nederlandse vertaling van de Duitse originele

gebruiksaanwijzing

Technische gegevens

Buitenfilter EX 600

waterdoorstroming (l/h)

geschikte aquariumsgrootte (l)

Filtercapaciteit (l) 5,7 6,6 12,0 Filtermanden (aantal) 3 4 4 Slangbinnendiameter

(mm) Spanning

Energieverbruik (W) 7,5 10,5 19,5 Energieverbruik (W)

geconfigureerd Lengte van de

aansluitkabel (m)

Plus

630 790 1300

60–120 100–300 250–500

12 12 16

5,5 7,6 15,5

EX 800 Plus

230 V ~ 50 Hz

1,65

EX 1200 Plus

Garantie

Wij verlenen drie jaar garantie vanaf koopdatum. Bewaar a.u.b. uw kassabon! Wij verlenen geen garantie in geval van ondeskundige bediening, voor normale slijtage en bij ongeoorloofde ingrepen in de apparaattechniek.

In geval van het reclamaties kunt u contact opnemen met uw handelaar of met Tetra GmbH, Tetra Technik Service Center, Postfach 1580, D-49304 Melle, Duitsland.

Adres fabrikant

Tetra GmbH Herrenteich 78 D-49324 Melle Duitsland www.tetra.net

Nederlandse vertaling van de Duitse originele gebruiksaanwijzing

Bijlage: Storingen verhelpen

Probleem Oorzaak Oplossing

De filterkop kan niet op de filtercontainer worden bevestigd.

Er komt water vrij bij de filterkop.

Motor loopt niet. Stroomtoevoer is onderbroken. Zorg voor de stroomtoevoer.

Verminderde waterstroom.

De pijlen op de filtermanden en aan de filtercontainer wijzen niet allemaal in dezelfde richting/filtermanden zijn verkeerd ingebouwd.

Filtermanden bevatten te veel filtermateriaal.

Sluitclips niet goed gesloten. Sluit de sluitclips zorgvuldig. Zie pagina 36. Op de filtercontainer of de

filterkopafdichting bevinden zich vuil of vreemde voorwerpen.

Filterkopafdichting verkeerd aangebracht, beschadigd of niet voorhanden.

De rand van de filterkop is beschadigd.

De slangadapter is verkeerd aangebracht.

Waaierschacht is gebroken. Vervang de waaier. Zie pagina 40. Waaier ontbreekt/is door vreemde

voorwerpen, bijv. kleine steentjes, geblokkeerd.

Slangadapter is sterk verontreinigd.

Slangen belemmeren de waterdoorstroming.

Slangen zijn sterk verontreinigd. Spoel slangen, aanzuig- en uitlaatbuis onder hoge druk

De filteraanzuigzeef is verstopt. Verwijder alle vreemde voorwerpen, verwijder

Filtermaterialen zijn verstopt. Verwijder het filtermateriaal en reinig het met water uit het

Filtermateriaal werd in netten gevuld/er werd niet het filtermateriaal van de fabrikant gebruikt.

Het filtermateriaal werd verkeerd samengesteld.

Tetra FF fijnfiltervlies is te sterk verontreinigd.

Verontreiniging in de waaierbehuizing.

Water circuleert niet. Waarborg dat de uitlaatbuis zich boven het wateroppervlak

Er werden niet de originele onderdelen van de fabrikant gebruikt.

Bouw de filtermanden correct in. Zie pagina 36.

Verwijder het overtollige filtermateriaal. Zie pagina 36.

Reinig de plekken waar de filterkopafdichting en de filtercontainer met elkaar in contact komen. Zie pagina 41.

Plaats de filterkopafdichting correct of vervang ze. Zie pagina 41.

Vervang de filterkop.

Breng de slangadapter correct aan. Zie pagina 37.

Plaats de waaier of reinig hem. Zie pagina 40.

Verwijder de slangadapter en reinig deze onder stromend warm water. Zie pagina 39.

Waarborg dat de slangen niet geknikt of gedraaid zijn. Zie vanaf pagina 38.

door met leidingwater.

verontreinigingen.

aquarium. Zie pagina 40. Vul het filtermateriaal niet in netten of nylonkousen omdat

dit tot verstopping van de filter leidt en de waterstroom daardoor verminderd wordt.

Waarborg dat het filtermateriaal correct is ingevuld. Zie pagina 36.

Vervang het Tetra FF fijnfiltervlies.

Reinig de waaier onder stromend warm leidingwater. Zie pagina 40.

bevindt en druk op de starthulp-knop. Gebruik alleen originele onderdelen van de fabrikant omdat

de waterstroom in het andere geval kan worden verminderd.

Nederlandse vertaling van de Duitse originele

Probleem Oorzaak Oplossing

In de filter zit lucht ingesloten.

Het starten van de filter functioneert niet optimaal.

Ongewone geluiden bij het starten van de filter.

Ongewone geluiden bij het bedrijf van de filter.

De afstand tussen de filter en het wateroppervlak van het aquarium

Waarborg dat de bovenkant van de filterkop minimaal 10 cm onder het wateroppervlak ligt.

is niet voldoende. Het filtermateriaal is vaak verstopt. Reinig het filtermateriaal. Zie pagina 40. Lucht dringt door de aanzuigbuis

naar binnen.

Waarborg dat de slang die van de aanzuigbuis komt, zich boven het wateroppervlak van het aquarium bevindt. Als het probleem nog steeds voorhanden is, vervangt u de afdichtring aan de aanzuigbuis.

Het filtermateriaal werd niet

Verwijder en reinig het filtermateriaal. Zie pagina 40.

voldoende gereinigd. Het filtermateriaal werd in netten of

Vul het filtermateriaal niet in netten of nylonkousen.

iets dergelijks gevuld. Door een van de

slangverbindingen dringt lucht naar

Waarborg dat de slangen correct zijn aangebracht. Zie pagina 37.

binnen. In de filter zit lucht ingesloten. Schud de filter een beetje, zodat de lucht kan ontwijken. Schuimstof prefilter zit dicht. Reinig de schuimstof prefilter. Het doorloopvolume van de filter is

te sterk gesmoord. De afdichtringen zijn niet

voldoende ingevet. Ongelijkmatige watertoevoer door

gebrekkige wateraanzuiging. De afstand tussen de filter en het

wateroppervlak van het aquarium

Verhoog het doorloopvermogen door de afsluitkranen te openen.

Breng gebruikelijke smeermiddelen, zoals bijv. vaseline, in voldoende hoeveelheid aan op alle afdichtringen.

Trek de netsteker uit de contactdoos en neem de filter opnieuw in bedrijf. Zie pagina 38.

Waarborg dat de bovenkant van de filterkop minimaal 10 cm onder het wateroppervlak ligt.

is niet voldoende. In de filter zit lucht ingesloten. Schud de filter een beetje, zodat de lucht kan ontwijken. De uitlaatbuis maakt om de 10

seconden het geluid van ontwijkende lucht.

Door het ademen van de bacteriën en door de fotosynthese van de waterplanten kunnen luchtbellen ontstaan. Als de luchtbellen door de filter ontsnappen, ontstaan geluiden. Geen tegenmaatregelen vereist.

Starthulp-knop is ingedrukt. Druk nooit op de starthulp-knop als de filter in bedrijf is.

Waarborg dat de starthulp-knop niet door voorwerpen omlaag wordt gedrukt.

gebruiksaanwijzing

Als het probleem niet kan worden verholpen of u reserveonderdelen nodig hebt, kunt u contact opnemen met het Tetra Technik Service Center of met uw vakhandelaar.

Traduzione delle Istruzioni per l'uso originali in tedesco

Premessa

Le presenti Istruzioni per l'uso spiegano come deve essere usato e maneggiato, in maniera sicura, il filtro esterno Tetra EX 600 Plus/EX 800 Plus/EX 1200 Plus, denominato brevemente filtro. Prima del montaggio e di utilizzarlo per la prima volta, leggere completamente le presenti Istruzioni per l'uso. Osservare e rispettare in particolare le Indicazioni per la sicurezza. Custodire sempre le Istruzioni per l'uso nelle vicinanze del prodotto. Se il filtro viene rivenduto oppure se viene ceduto ad altri, in qualche altra maniera, consegnare anche le Istruzioni per l'uso.

Indice del contenuto

Caratteristiche di descrizione delle indicazioni di

avvertenza ................................................................ 45

Caratteristiche di descrizione delle indicazioni per

danni materiali ......................................................... 45

Indicazioni basilari per la sicurezza ......................... 45

Struttura e funzione .................................................. 45

Installazione e allestimento ...................................... 46

Messa in funzione del filtro ....................................... 49

Manutenzione del filtro ............................................. 50

Custodia del filtro ..................................................... 51

Smaltimento del filtro ................................................ 51

Dati tecnici ................................................................ 52

Garanzia ................................................................... 52

Indirizzo del produttore ............................................. 52

Appendice: Rimozione dei disturbi. .......................... 53

Legenda delle figure e volume di fornitura

(per le figure A, B e C)

N. Descrizione

1 Rubinetto di chiusura (2 pezzi) 2 Adattatore per tubi flessibili 3 Pulsante di avvio ausiliario 4 Testa del filtro 5 Sede dell'adattatore per tubi flessibili 6 Cavo di rete con spina elettrica (non rappresentati) 7 Griglia di copertura 8 Vello filtrante fine Tetra FF 9 Materiale filtrante al carbone Tetra CF (1 sacchetto

per EX 600 Plus e EX 800 Plus/2 sacchetti per EX 1200 Plus)

10 Spugna filtrante biologica Tetra BF (2 pezzi per

EX 600 Plus/4 pezzi per EX 800 Plus e EX 1200 Plus)

11 Cestelli per i filtri (3 pezzi per EX 600 Plus/4 pezzi per

EX 800 Plus e EX 1200 Plus) 12 Sfere filtranti biologiche Tetra BB 13 Cannolicchi filtranti in ceramica Tetra CR 14 Contenitore del filtro (con clip di chiusura) 15 Raccordo a U per il tubo di aspirazione 16 Ventose con clip lunghi e corti

(rispettivamente 7 pezzi) 17 Tubo telescopico 18 Filtro di aspirazione con prefiltro in materiale espanso 19 Tappi di chiusura 20 Tubo con ugelli (2 pezzi) 21 Raccordo a L 22 Raccordo a U per il tubo di uscita

Il volume di fornitura comprende inoltre 2 tubi flessibili (rispettivamente di ca. 1,5 m) e le presenti Istruzioni per l'uso.

Caratteristiche di descrizione delle indicazioni di avvertenza

AVVERTENZA

Le indicazioni contenenti la parola AVVERTENZA segnalano una situazione pericolosa che può causare la morte o gravi lesioni.

Caratteristiche di descrizione delle indicazioni per danni materiali

TTENZIONE!

Queste avvertenze segnalano una situazione che comporta danni materiali.

Indicazioni basilari per la sicurezza

Impiego conforme alle prescrizioni

Il filtro è concepito per la depurazione dell'acqua degli acquari. Esso è previsto solo per l'uso in ambienti chiusi. L'uso conforme alle prescrizioni comprende anche l'osservanza e il rispetto di tutte le informazioni contenute nelle presenti Istruzioni per l'uso e, in particolare, delle Indicazioni per la sicurezza. Qualsiasi altro tipo di impiego, così come le riparazioni o le trasformazioni arbitrarie viene considerato non conforme alle prescrizioni. L'impiego non conforme alle prescrizioni può causare danni alle persone oppure danni materiali. La Tetra GmbH non si assume alcuna responsabilità per eventuali danni causati da un impiego non conforme alle prescrizioni.

Traduzione delle Istruzioni per l'uso originali in tedesco

Evitare gli shock elettrici

• Per l'alimentazione di corrente del filtro utilizzare solo prese, installate a regola d'arte, di 230 V ~ 50 Hz).

• Assicurarsi che la rete elettrica sia protetta mediante un interruttore di sicurezza per correnti di guasto (corrente di guasto max. 30 mA). In caso di dubbi consultare il proprio elettrotecnico.

• Assicurarsi che nella presa di corrente non possa penetrare alcuna umidità.

• Estrarre la spina elettrica nelle seguenti situazioni:

− prima di ogni contatto della pelle con l'acqua,

− prima di ogni intervento di pulizia o di

manutenzione,

− se sono visibili danneggiamenti del filtro, dei tubi

flessibili, della spina elettrica oppure del cavo di rete,

− in caso di anomalie.

• Non aprire mai il contenitore della testa del filtro.

• Il cavo di collegamento alla rete di questo

apparecchio non può essere sostituito. Se il cavo di rete viene danneggiato, l'apparecchio deve essere rottamato.

• Questo apparecchio può essere usato dai bambini a partire da 8 anni così come da persone con capacità fisiche e sensoriali o intellettuali ridotte, oppure che non hanno l'esperienza e le conoscenze necessarie solo, se sorvegliati dalle persone responsabili per la loro sicurezza oppure se vengono istruiti sull'impiego sicuro dell'apparecchio e se hanno compreso i possibili pericoli che possono scaturire dall'apparecchio. I bambini non devono giocare con l'apparecchio. La pulizia e la consueta manutenzione da parte dell'utente non deve essere eseguita dai bambini senza sorveglianza.

Struttura e funzione

Il filtro depura l'acqua degli acquari. Il contenitore del filtro viene collocato fuori dall'acquario. Il filtro è collegato, mediante un tubo flessibile, con un tubo di aspirazione nella parte interna dell'acquario. L'acqua aspirata viene condotta nel contenitore del filtro attraverso i diversi materiali di filtraggio, i quali filtrano rispettivamente le specifiche particelle di sporco. I

Traduzione delle Istruzioni per l'uso originali in tedesco

materiali di filtraggio consento una depurazione biologica, chimica e fisica dell'acqua. L'acqua depurata viene condotta, attraverso un tubo flessibile, nel tubo di uscita e fluisce indietro nell'acquario dagli ugelli.

Installazione e allestimento

Preparazione del filtro

Apertura del filtro

 Dopo aver ribaltato tutti i clip di chiusura verso il

basso, sollevare la testa del filtro dal contenitore del filtro.

Preparazione dei materiali filtranti

 Rimuovere la griglia del filtro (7), tutti i cestelli dei

filtri (11) e i materiali filtranti (8,9,10,12,13) dal contenitore del filtro.

 Disimballare i materiali filtranti.  Smaltire gli imballaggi conformemente alle

disposizioni per la tutela dell'ambiente.

 Prima del primo impiego, pulire le sfere filtranti

biologiche Tetra BB, le spugne filtranti biologiche Tetra BF e i cannolicchi filtranti in ceramica Tetra CR con acqua di rubinetto limpida.

Riempimento del contenitore del filtro

 Premere i 4 clip di chiusura verso l'alto, come

rappresentato nella figura, e spostarli contemporaneamente verso l'esterno.

 Ribaltare i clip di chiusura verso il basso.

Nel bordo superiore del contenitore del filtro, nella griglia di copertura e nei cestelli dei filtri ci sono delle frecce per il corretto allineamento.

 Allineare la griglia di copertura e tutti i cestelli dei

filtri in maniera tale che le frecce indichino nella stessa direzione della freccia nel contenitore del filtro.

 Applicare la griglia di copertura, i cestelli dei filtri e i

materiali filtranti nella sequenza corretta (vedere la Figura A) nel contenitore del filtro.

Chiusura del filtro

Traduzione delle Istruzioni per l'uso originali in tedesco

Applicazione dell'adattatore per i tubi flessibili

 Allineare la testa del filtro in maniera tale che il

tubo (23) sia collocato sopra l'apertura di passaggio (24) della griglia di copertura.

 Applicare la testa del filtro nel contenitore del filtro

come indicato nella figura.

 Chiudere i quattro clip di chiusura.

 Assicurarsi che la copertura (26), nell'adattatore

per i tubi flessibili (2), sia sollevata.

 Assicurarsi che la leva di blocco (25) si trovi nella

posizione „aperto“ (come rappresentato nella figura).

 Applicare l'adattatore per i tubi flessibili

nell'apposita sede (5) nella testa del filtro.

 Premere l'adattatore per i tubi flessibili nella sua

sede fino alla battuta.

 Ruotare la leva di blocco, fino alla battuta, nella

posizione „chiuso“.

 Abbassare la leva di blocco.  Abbassare la copertura.

Traduzione delle Istruzioni per l'uso originali in tedesco

 Assicurarsi che l'adattatore per i tubi flessibili, la

leva di blocco e la copertura si trovino nella posizione rappresentata.

Inserimento dei tubi flessibili

Collocazione del filtro

 Applicare entrambi i rubinetti di chiusura (1) nei

raccordi dell'adattatore.

 Avvitare i dadi (27) saldamente in senso orario.  Inserire negli appositi attacchi rispettivamente un

tubo flessibile (29).

 Avvitare i dadi di sicurezza per i tubi flessibili (28)

in senso antiorario, finché i tubi flessibili non vengono bloccati saldamente nella loro sede.

Filtro esterno Tetra Distanza A

EX 600 Plus 50 – 150 cm EX 800 Plus 60 – 150 cm EX 1200 Plus 80 – 150 cm

Montaggio del tubo di aspirazione e di uscita

 Collegare gli elementi del tubo di aspirazione,

come indicato nella figura B.

 Inserire il prefiltro di materiale espanso (18) nel

filtro di aspirazione.

 Collegare gli elementi del tubo di uscita, come

rappresentato nella figura C.

Le ventose servono per il fissaggio del tubo di aspirazione e di uscita. I clip fungono da collegamento tra la ventosa e il tubo. Nel volume di fornitura sono compresi clip corti e lunghi. La lunghezza dei clip determina la distanza del tubo dalla parete dell'acquario. Per il montaggio utilizzare i clip più adatti per la propria situazione di montaggio.

 Inserire i clip nelle ventose.  Munire il tubo di aspirazione e quello di uscita di

clip.

31 30

 Fissare il tubo di aspirazione (30), come

rappresentato, perpendicolarmente rispetto alla parete interna dell'acquario.

Il tubo di uscita (31) può anche essere accorciato, in base alle necessità.

 Fissare il tubo di uscita nella parete interna

dell'acquario, orizzontalmente e al di sopra della superficie dell'acqua.

L'ingresso del filtro è contrassegnato nell'adattatore per i tubi flessibili (2) con IN. L'uscita invece è contrassegnata con OUT.

 Collegare il tubo proveniente dall'ingresso IN con il

tubo di aspirazione (30).

 Collegare il tubo proveniente dall'uscita OUT con il

tubo di uscita (31).

Le piegature e le torsioni dei tubi flessibili pregiudicano il funzionamento. Per evitare le piegature e le torsioni dei tubi, questi possono essere accorciati in base alle rispettive situazioni di montaggio.

 Posare i tubi flessibili in maniera tale che questi

non vengano piegati e neanche sottoposti a torsione.

Traduzione delle Istruzioni per l'uso originali in tedesco

Messa in funzione del filtro

 Aprire entrambi i rubinetti di chiusura (1).  Premere ripetutamente, in sequenza rapida, il

pulsante di avvio ausiliario (3), finché il filtro non inizia a riempirsi con acqua.

 Attendere finché non è visibile l'acqua nel tubo

flessibile collegato con il tubo di uscita.

AVVERTENZA

Pericolo mortale per folgorazione.  Per l'alimentazione di corrente utilizzare solo

prese installate a regola d'arte.

 Controllare se il filtro, i tubi flessibili, il cavo

di rete e la spina elettrica presentano eventuali danneggiamenti esterni evidenti.

 Se sono presenti dei danneggiamenti, non

inserire la spina elettrica nella presa di corrente.

TTENZIONE!

Danneggiamenti del filtro a causa del funzionamento a secco della pompa. La pompa entra in funzione non appena il filtro viene collegato con la rete elettrica.

 Assicurarsi che la pompa non funzioni mai a

secco.

 Inserire la spina elettrica in una presa installata a

regola d'arte (230 V ~ 50 Hz).

TTENZIONE!

Danni prodotti dall'acqua a causa dei tubi anermetici.

 Controllare subito dopo l'avvio del filtro se

tutti i tubi e i collegamenti sono a tenuta.

 Se ci sono dei difetti di tenuta, estrarre

subito la spina elettrica.

 Rimettere il filtro in funzione solo, dopo aver

rimosso i difetti di tenuta.

 Controllare nuovamente la tenuta dopo ca.

30 minuti di funzionamento.

Traduzione delle Istruzioni per l'uso originali in tedesco

Il flusso dell'acqua può essere regolato mediante i rubinetti di chiusura.

 Estrarre la spina elettrica.  Chiudere entrambi i rubinetti di chiusura (1).

Manutenzione del filtro

Intervalli di manutenzione

Controllo Pulizia Sostituzione

Vello filtrante fine Tetra FF

Materiale filtrante al carbone Tetra CF

Sfere filtranti biologiche Tetra BB

Spugna filtrante biologica Tetra BF

Cannolicchi filtranti in ceramica Tetra CR

Girante – se il motore

Preparazione dei provvedimenti di manutenzione

– – una volta al

– – ogni 2 – 4

ogni 12 mesi con

l'intasamento a causa di sporco estremo

ogni 6 mesi se dopo il

controllo si riscontra dello sporco

ogni 12 mesi con

l'intasamento a causa di sporco estremo

non entra in funzione o se il flusso d'acqua è ridotto

mese

settimane

se lo sporco sulla superficie non può essere rimosso con il risciacquo

ogni 12 mesi

se lo sporco sulla superficie non può essere rimosso con il risciacquo

–

AVVERTENZA

Pericolo mortale per folgorazione.  Prima di eseguire dei lavori con/nel filtro,

estrarre la spina elettrica.

 Quando il filtro è collegato con la rete

elettrica, non intervenire o mettere mai le mani nell'acqua.

 Sollevare la copertura (26) nell'adattatore per i tubi

flessibili (2).

 Alzare la leva di blocco (25).  Ruotare la leva di blocco, fino alla battuta, nella

posizione „aperto“.

 Estrarre l'adattatore per i tubi flessibili dalla testa

del filtro.

 Aprire il filtro come descritto a pagina 46.  Rimuovere la griglia di copertura, i materiali filtranti

e i cestelli dei filtri dal contenitore del filtro.

Manutenzione dei materiali filtranti

TTENZIONE!

Distruzione della flora batterica a causa dell'acqua di rubinetto.

 Per pulire i materiali filtranti utilizzare solo

l'acqua dell'acquario.

 Pulire accuratamente le sfere filtranti biologiche

Tetra BB, le spugne filtranti biologiche Tetra BF e i cannolicchi filtranti in ceramica Tetra CR con l'acqua dell'acquario.

 Sostituire i materiali filtranti in base alle indicazioni

della tabella precedente.

Manutenzione della girante

Traduzione delle Istruzioni per l'uso originali in tedesco

Manutenzione della guarnizione della testa del filtro

La girante è situata nella parte inferiore della testa del filtro. La girante è costituita da una ruota a palette (36) e dall'albero (34).

 Ruotare il coperchio (35) della scatola della girante

nella posizione „aperto“.

 Rimuovere il coperchio.  Estrarre la girante.  Se la girante è danneggiata, sostituirla.  Pulire la girante con acqua di rubinetto calda.  Applicare nuovamente la girante.  Chiudere il coperchio.

 Se la guarnizione della testa del filtro (37) è

danneggiata, sostituirla.

 Pulire la guarnizione della testa del filtro con acqua

di rubinetto calda.

 Assicurarsi che la guarnizione della testa del filtro

aderisca perfettamente in tutti i punti della testa del filtro.

Pulitura del prefiltro di materiale espanso

 Quando il prefiltro di materiale espanso (18) è

molto sporco, pulirlo con acqua limpida.

Custodia del filtro

 Estrarre la spina elettrica.  Rimuovere l'acqua dal filtro.  Custodire il filtro in un luogo asciutto.

Smaltimento del filtro

 Per informazioni più precise relative allo

smaltimento, rivolgersi agli enti locali responsabili.

 Smaltire il filtro conformemente alle disposizioni di

legge.

Traduzione delle Istruzioni per l'uso originali in tedesco

Dati tecnici

Filtro esterno EX 600

Portata di acqua (l/h) 630 790 1300 Per le dimensioni di

acquari (l) Capacità filtrante (l) 5,7 6,6 12,0 Cestelli filtri (n.) 3 4 4 Diametro interno tubi

flessibili (mm) Tensione

Consumo energetico (W)

Consumo energetico (W) configurato

Lunghezza del cavo di allacciamento (m)

Plus

60–120 100-300 250-500

12 12 16

7,5 10,5 19,5

5,5 7,6 15,5

EX 800 Plus

230 V ~ 50 Hz

1,65

EX 1200 Plus

Garanzia

Concediamo una garanzia di 3 anni, a partire dalla data di acquisto. Si prega di conservare lo scontrino di acquisto! I diritti di garanzia vengono esclusi nel caso di un impiego inappropriato, per la normale usura così come per gli interventi non ammessi nella tecnica dell'apparecchio.

Indirizzo del produttore

Tetra GmbH Herrenteich 78 D-49324 Melle Germania www.tetra.net

In caso di reclami rivolgersi al proprio rivenditore oppure alla Tetra GmbH, Tetra Technik Service Center, Casella postale 1580, D-49304 Melle, Germania.

italia@tetra.net

Traduzione delle Istruzioni per l'uso originali in tedesco

Appendice: Rimozione dei disturbi

Problema Causa Soluzione

La testa del filtro non può essere fissata nel contenitore del filtro.

Dalla testa del filtro fuoriesce dell'acqua.

Il motore non entra in funzione.

Flusso di acqua ridotto.

Le frecce nei cestelli dei filtri e nel contenitore del filtro non indicano tutte nella stessa direzione/i cestelli dei filtri non sono applicati correttamente.

I cestelli dei filtri contengono troppo materiale filtrante.

I clip di chiusura non sono chiusi correttamente.

Nel contenitore del filtro o nella guarnizione della testa del filtro c'è dello sporco oppure dei corpi estranei.

La guarnizione della testa del filtro e applicata in maniera errata oppure è danneggiata o addirittura non è stata applicata.

Il bordo della testa del filtro è danneggiato.

L'adattatore per i tubi flessibili è applicato in maniera errata.

L'alimentazione di corrente è interrotta.

L'albero della girante è rotto. Sostituire la girante. Vedere a pagina 51. Manca la girante/la girante è

bloccata da corpi estranei come ad esempio piccole pietre.

L'adattatore per i tubi flessibili è molto sporco.

I tubi flessibili ostacolano il flusso di acqua.

I tubi flessibili sono molto sporchi. Sciacquare i tubi flessibili, il tubo di aspirazione e quello di

Il filtro di aspirazione è intasato. Rimuovere tutti i corpi estranei e lo sporco. I materiali filtranti sono intasati. Rimuovere il materiale filtrante e pulirlo con l'acqua

Il materiale filtrante è stato riempito nelle reti/non è stato usato il materiale filtrante del produttore.

Il materiale filtrante è stato sistemato nella maniera sbagliata.

Il vello filtrante fine Tetra FF è molto sporco.

Nella scatola della girante si è formato dello sporco.

L'acqua non circola. Assicurarsi che il tubo di uscita sia situato sopra il livello

Non sono stati utilizzati i pezzi Utilizzare solo i pezzi originali del produttore, altrimenti può

Applicare correttamente i cestelli dei filtri. Vedere a pagina 46.

Rimuovere il materiale filtrante in eccesso. Vedere a pagina 46.

Chiudere accuratamente i clip di chiusura. Vedere a pagina 47.

Pulire i punti nei quali la guarnizione della testa del filtro e il contenitore del filtro vengono a contatto. Vedere a pagina 51.

Applicare correttamente la guarnizione della testa del filtro oppure sostituirla. Vedere a pagina 51.

Sostituire la testa del filtro.

Applicare correttamente l'adattatore per i tubi flessibili. Vedere a pagina 47.

Assicurare l'alimentazione di corrente.

Applicare la girante/pulire la girante. Vedere a pagina 51.

Smontare l'adattatore per i tubi flessibili e pulirlo sotto l'acqua calda. Vedere a pagina 50.

Assicurarsi che i tubi flessibili non siano piegati oppure sottoposti a torsione. Vedere a pagina 48.

uscita con acqua di rubinetto ad alta pressione.

dell'acquario. Vedere a pagina 50. Non riempire il materiale filtrante nelle reti oppure nelle

calze di nylon, poiché queste causano l'intasamento del filtro e la conseguente riduzione del flusso d'acqua.

Assicurarsi che il materiale filtrante sia stato riempito correttamente. Vedere a pagina 46.

Sostituire il vello filtrante fine Tetra FF.

Pulire la girante sotto l'acqua calda. Vedere a pagina 51.

dell'acqua e premere il pulsante di avvio ausiliario.

Traduzione delle Istruzioni per l'uso originali in tedesco

Problema Causa Soluzione

originali del produttore. venire ridotto il flusso dell'acqua.

Nel filtro c'è dell'aria intrappolata.

La distanza tra il filtro e il livello dell'acqua nell'acquario non è

Assicurarsi che il bordo superiore della testa del filtro sia di almeno 10 cm sotto il livello dell'acqua.

sufficiente. Il materiale filtrante è intasato. Pulire il materiale filtrante. Vedere a pagina 50. Penetra dell'aria attraverso il tubo

di aspirazione.

Assicurarsi che il tubo flessibile proveniente dal tubo di aspirazione si trovi al di sotto del livello dell'acqua dell'acquario. Se il problema continua a persistere, sostituire l'anello di tenuta nel tubo di aspirazione.

L'avvio del filtro non funziona perfettamente.

Quando si avvia il filtro vengono emessi dei rumori insoliti.

Il materiale filtrante non è stato pulito sufficientemente.

Il materiale filtrante è stato riempito in reti oppure simili.

Penetra dell'aria attraverso il collegamento di un tubo flessibile.

Rimuovere il materiale filtrante e pulirlo. Vedere a pagina 50.

Non riempire il materiale filtrante in reti oppure in calze di nylon.

Assicurarsi che i tubi flessibili siano stati montati correttamente. Vedere a pagina 48.

Nel filtro c'è dell'aria intrappolata. Scuotere leggermente il filtro in maniera tale da fare defluire

l'aria.

Durante il funzionamento del filtro vengono emessi dei rumori insoliti.

Il prefiltro di materiale espanso è intasato.

La portata del filtro è eccessivamente ridotta.

Gli anelli di tenuta non sono ingrassati sufficientemente.

Pulire il prefiltro di materiale espanso.

Aumentare la portata mediante l'apertura dei rubinetti di chiusura.

Applicare, generosamente, su tutti gli anelli di tenuta un lubrificante, comunemente reperibile in commercio, come ad es. la vaselina.

Entrata dell'acqua disuniforme a causa di un ingresso difettoso.

La distanza tra il filtro e il livello dell'acqua nell'acquario non è

Estrarre la spina elettrica e rimettere il filtro nuovamente in funzione. Vedere a pagina 49.

Assicurarsi che il bordo superiore della testa del filtro sia di almeno 10 cm sotto il livello dell'acqua.

sufficiente. Nel filtro c'è dell'aria intrappolata. Scuotere leggermente il filtro in maniera tale da fare defluire

l'aria.

Il tubo di uscita emette ogni 10 secondi dei rumori tipici del deflusso di aria.

Con la respirazione dei batteri e la fotosintesi delle piante dell'acquario si possono formare delle bolle d'aria. Quando le bolle d'aria defluiscono attraverso il filtro, vengono prodotti dei rumori. Non è necessaria alcuna contromisura.

Il pulsante di avvio ausiliario è premuto.

Non premere mai il pulsante di avvio ausiliario quando il filtro è in funzione. Assicurarsi che il pulsante di avvio ausiliario non venga premuto da oggetti.

Se non si riesce a risolvere i problemi oppure se sono necessari dei pezzi di ricambio, rivolgersi al Tetra Technik Service Center oppure al proprio rivenditore.

Traducción al español de las instrucciones de uso

originales en alemán

Traducción al español de las instrucciones de uso originales en alemán

Introducción

Estas instrucciones de uso describen la forma de manejar con seguridad el filtro exterior Tetra EX 600 Plus/EX 800 Plus/EX 1200 Plus, denominado filtro para abreviar. Lea estas instrucciones de uso en su totalidad antes de montar y utilizar por primera vez el filtro. Es muy importante cumplir sobre todo las indicaciones de seguridad. Guarde las instrucciones de uso cerca del filtro. Entregue las instrucciones de uso cuando venda el filtro o lo transfiera de algún otro modo.

Índice de contenidos

Tipos de indicaciones de advertencia ..................... 56

Tipos de indicaciones sobre daños materiales ....... 56

Indicaciones básicas de seguridad .......................... 56

Funcionamiento y construcción ............................... 56

Instalación y ajuste .................................................. 57

Puesta en servicio del filtro ...................................... 60

Mantenimiento del filtro ........................................... 61

Almacenamiento del filtro ........................................ 62

Eliminación del filtro ................................................. 62

Datos técnicos ......................................................... 63

Garantía ................................................................... 63

Dirección del fabricante ........................................... 63

Anexo: ayuda en caso de fallos. .............................. 64

Leyenda de figuras y componentes

(de las figuras A, B y C)

N° Descripción

1 Llave de cierre (2 unidades) 2 Adaptador de mangueras 3 Botón de ayuda al arranque 4 Cabeza del filtro 5 Hueco para el adaptador de mangueras 6 Cable de la red con enchufe (no incluido en la figura) 7 Rejilla superior 8 Fieltro filtrante fino Tetra FF 9 Filtro de carbono Tetra CF (1 bolsa para EX 600 Plus

y EX 800 Plus/2 bolsas para EX 1200 Plus)

10 Espuma filtrante biológica Tetra BF (2 unidades para

EX 600 Plus/4 unidades para EX 800 Plus y EX 1200 Plus)

11 Jaulas de filtros (3 unidades para

EX 600 Plus/4 unidades para EX 800 Plus y

EX 1200 Plus) 12 Bolas filtrantes Tetra BB Bio 13 Anillos filtrantes de cerámica Tetra CR 14 Depósito del filtro (con clips de cierre) 15 Pieza U para el tubo de aspiración 16 Ventosas con clips largos y cortos ( 7 unidades de

cada uno) 17 Tubo telescópico 18 Tamiz de aspiración del filtro con filtro previo de

espuma 19 Tapón de cierre 20 Tobera de viento (2 unidades) 21 Pieza de unión en L 22 Pieza U para el tubo de salida

El volumen de suministro comprende además dos mangueras (de 1,5 m cada una aproximadamente) y estas instrucciones de uso.

Traducción al español de las instrucciones de uso originales en alemán

Tipos de indicaciones de advertencia

ADVERTENCIA

Las indicaciones marcadas con la palabra ADVERTENCIA avisan de una situación peligrosa que podría provocar la muerte o lesiones graves.

Tipos de indicaciones sobre daños materiales

¡ATENCIÓN!

Estas advertencias señalan situaciones con riesgo de daños materiales.

Indicaciones básicas de seguridad

Uso correcto

El filtro sirve para depurar el agua de acuarios. Ha sido diseñado para el uso exclusivamente en espacios cerrados. Un uso correcto implica también la observación y el cumplimiento de estas instrucciones de uso y sobre todo de las indicaciones de seguridad. Otros usos o aquellos que excedan lo expuesto, así como las reparaciones o cambios por cuenta propia, serán considerados como usos indebidos. Un uso indebido puede causar daños materiales y personales. Tetra GmbH no asume ninguna responsabilidad por los daños atribuibles a un uso indebido.

Modo de evitar descargas eléctricas

• Enchufe el filtro únicamente en una toma de corriente correctamente instalada (230 V ~ 50 Hz).

• Compruebe que la red eléctrica esté asegurada por un interruptor de corriente de defecto (corriente de defecto máxima 30 mA). En caso de duda consulte a su electricista.

• Asegúrese de que no pueda llegar humedad a la toma de corriente.

• Desconecte el enchufe de la red en las situaciones siguientes:

− antes de todo contacto de la piel con el agua

− antes de efectuar la limpieza o el mantenimiento

− cuando el filtro, las mangueras, el cable o el

enchufe presenten desperfectos

− en caso de fallos

• No abra nunca la carcasa de la cabeza del filtro.

• El cable de conexión a la red de este aparato no

puede ser sustituido. En caso de daños en el cable habrá que desechar el aparato.

• Este aparato puede ser utilizado por niños a partir de 8 años o mayores, además de por personas con capacidades físicas, sensoriales o mentales disminuidas, o que carezcan de experiencia y conocimientos, únicamente bajo vigilancia o cuando hayan sido instruidos sobre el uso seguro del aparato y comprendan los peligros que de ello se derivan. Los niños no deben jugar con el aparato. Los niños tampoco deben realizar la limpieza ni el mantenimiento del usuario sin vigilancia.

Funcionamiento y construcción

El filtro depura el agua del acuario. El depósito del filtro se encuentra fuera del acuario y está conectado con el interior del mismo por una manguera con un tubo de aspiración. En el depósito, el agua aspirada pasa por diferentes materiales filtrantes que retienen partículas de suciedad específicas. Los diferentes materiales filtrantes realizan una limpieza biológica, química y física del agua. El agua depurada es conducida a continuación por una manguera hasta el tubo de salida y fluye de nuevo al acuario por las boquillas.

Instalación y ajuste

Preparación del filtro

Abrir el filtro

Traducción al español de las instrucciones de uso

originales en alemán

Preparación de los materiales filtrantes

 Extraiga del depósito la rejilla superior (7), todas

las jaulas de filtros (11) y los materiales filtrantes (8, 9, 10, 12, 13).

 Desempaquete los materiales filtrantes.  Elimine el embalaje de acuerdo con la normativa

medioambiental.

 Enjuague las bolas filtrantes Tetra BB Bio, las

esponjas filtrantes biológicas Tetra BF y los anillos filtrantes de cerámica Tetra CR con agua del grifo antes de utilizarlos por primera vez.

 Presione los cuatro clips de cierre hacia arriba y al

mismo tiempo sepárelos del depósito del filtro, como se muestra en la figura.

 Aparte los clips de cierre girándolos hacia abajo.

Disposición del material filtrante en el filtro

En el borde superior del depósito, en la rejilla superior y en las jaulas de los filtros hay flechas marcadas para facilitar la correcta colocación.

 Coloque la rejilla y todas las jaulas de filtros de

modo que todas las flechas señalen en la dirección que marca la flecha del depósito.

 Coloque la rejilla, las jaulas de filtros y los

materiales filtrantes en el orden correcto (ver figura A) dentro del depósito.

 Una vez apartados todos los clips de cierre hacia

abajo, extraiga la cabeza del filtro del depósito.

Traducción al español de las instrucciones de uso originales en alemán

Cerrar el filtro

Colocación del adaptador de mangueras

 Oriente la cabeza del filtro de modo que el tubo

(23) se encuentre sobre el orificio de paso (24) de la rejilla superior.

 Introduzca la cabeza del filtro en el depósito como

se muestra en la figura.

 Cierre los cuatro clips de cierre.

 Compruebe que la tapa (26) del adaptador de

mangueras (2) esté levantada.

 Compruebe que la palanca de cierre (25) se

encuentre en la posición "Abierto" (como se muestra en la figura anterior).

 Introduzca el adaptador de mangueras en el

orificio previsto para ello (5) de la cabeza del filtro.

 Presione el adaptador de mangueras hasta el tope

dentro del orificio.

 Gire la palanca hasta el tope en la posición

"Cerrado".

 Presione la palanca de cierre hacia abajo.  Cierre la tapa.

 Compruebe que el adaptador de mangueras, la

palanca de cierre y la tapa se encuentren en la posición representada.

Instalación de las mangueras

 Coloque las dos llaves de cierre (1) en las

conexiones del adaptador de mangueras.

 Gire las tuercas (27) en sentido horario.  Introduzca una manguera en cada entrada para

mangueras (29).

 Gire las tuercas de fijación de las mangueras (28)

en sentido antihorario hasta que las mangueras estén fijadas.

Montaje del filtro

Traducción al español de las instrucciones de uso

originales en alemán

Filtro exterior Tetra Separación A

EX 600 Plus 50–150 cm EX 800 Plus 60–150 cm EX 1200 Plus 80–150 cm

Montaje del tubo de aspiración y de salida

 Ensamble el tubo de aspiración como se muestra

en la figura B.

 Introduzca el filtro previo de espuma (18) en el

tamiz de aspiración del filtro.

 Ensamble el tubo de salida como se muestra en la

figura C.

Las ventosas sirven para fijar los tubos de aspiración y de salida. Y los clips sirven para unir la ventosa y los tubos. En el volumen de suministro se incluyen clips cortos y largos. La longitud de los clips depende de la distancia de los tubos a la pared del acuario. Utilice en el montaje los clips que mejor se ajusten a su situación.

 Inserte los clips en las ventosas.  Coloque los clips en los tubos de aspiración y de

salida.

31 30

 Fije el tubo de aspiración (30) en posición vertical

en la pared interior del acuario, como se muestra en la figura.

El tubo de salida (31) puede ser acortado como sea necesario.

Traducción al español de las instrucciones de uso originales en alemán

 Fije el tubo de salida en posición horizontal y por

encima de la superficie de agua en la pared interior del acuario.

La entrada del filtro está marcada en el adaptador de la manguera (2) con "IN". La salida del filtro está marcada con "OUT".

 Conecte la manguera procedente de la entrada IN

con el tubo de aspiración (30).

 Conecte la manguera procedente de la salida OUT

con el tubo de salida (31).

Las mangueras dobladas o retorcidas impiden el funcionamiento. Para evitar dobleces y torsiones se puede acortar las mangueras según la situación de montaje concreta.

 Coloque las mangueras de modo que no se

doblen ni se retuerzan.

Puesta en servicio del filtro

 Abra las dos llaves de cierre (1).  Pulse el botón de ayuda al arranque (3) varias

veces rápidamente hasta que el filtro empiece a llenarse de agua.

 Espere hasta que se vea el agua en la manguera

que lleva hasta el tubo de salida.

ADVERTENCIA

Lesiones mortales por descarga eléctrica.  Utilice una toma de corriente correctamente

instalada.

 Compruebe si el filtro, las mangueras, el

cable de la red y el enchufe presentan daños exteriores visibles.

 No introduzca el enchufe en la toma de

corriente en caso de existir daños.

¡ATENCIÓN!

El funcionamiento en seco de la bomba puede dañar el filtro. La bomba se pone en marcha automáticamente al enchufar el filtro a la red eléctrica.

 Asegúrese de que la bomba no funcione

nunca en seco.

 Conecte el enchufe de la red en una toma de

corriente correctamente instalada (230 V ~ 50 Hz).

¡ATENCIÓN!

Las fugas en los conductos pueden causar daños por agua.

 Después de encender el filtro, compruebe si

todas las mangueras y conexiones son estancas.

 Si hay alguna fuga, desconecte

inmediatamente el enchufe de la red.

 Ponga el filtro de nuevo en funcionamiento

cuando se haya subsanado la fuga.

 Repita el control de estanqueidad al cabo de

30 minutos de funcionamiento.

El caudal de agua puede regularse girando las llaves de cierre.

Mantenimiento del filtro

Intervalos de mantenimiento

Control Limpieza Cambio

Fieltro fino Tetra FF

Filtro de carbono Tetra CF

Bolas filtrantes Tetra BB Bio

Esponja filtrante biológicaTetra BF

Anillos filtrantes de cerámica Tetra CR

Hélice – Cuando no

Preparación de las medidas de mantenimiento

 Extraiga el enchufe.  Cierre las dos llaves (1).

– – Una vez al

– – Cada 2–4

Cada 12 meses

Cada 6 meses

Cada 12 meses

En caso de atasco por suciedad extrema

Cuando el control indique ensuciamiento

En caso de atasco por suciedad extrema

funcione el motor o se reduzca el caudal de agua

mes

semanas

Cuando la superficie no quede impia con el lavado

Cada 12 meses

Cuando la superficie no quede limpia con el lavado

–

ADVERTENCIA

Lesiones mortales por descarga eléctrica.  Extraiga el enchufe de la red antes de

trabajar en el filtro.

 No toque nunca el agua cuando el filtro esté

conectado a la red eléctrica.

Traducción al español de las instrucciones de uso

originales en alemán

 Levante la tapa (26) del adaptador de mangueras

(2).

 Levante la palanca de cierre (25).  Gire la palanca de cierre hasta el tope en la

posición "Abierto".

 Extraiga el adaptador de mangueras de la cabeza

del filtro.

 Abra el filtro como se ha indicado en la página 57.  Extraiga del depósito la rejilla superior, los

materiales filtrantes y las jaulas.

Mantenimiento de los materiales filtrantes

¡ATENCIÓN!

El agua del grifo daña a las bacterias filtrantes.  Utilice únicamente agua del acuario para

limpiar los materiales filtrantes.

Traducción al español de las instrucciones de uso originales en alemán

 Enjuague las bolas filtrantes Tetra BB Bio, las

esponjas filtrantes biológicas Tetra BF y los anillos filtrantes de cerámica Tetra CR cuidadosamente con agua del acuario.

 Cambie los materiales filtrantes según las

especificaciones de la tabla anterior.

Mantenimiento de la hélice

Mantenimiento de la junta de la cabeza del filtro

La hélice se encuentra en la parte inferior de la cabeza del filtro. Está formada por un rotor (36) y un eje propulsor (34).

 Gire la tapa (35) de la carcasa de la hélice a la

posición "open".

 Retire la tapa.  Extraiga la hélice.  Cambie la hélice cuando presente daños.  Limpie la hélice con agua del grifo caliente.  Coloque de nuevo la hélice.  Cierre la tapa.

 Cambie la junta de la cabeza del filtro (37) cuando

presente daños.

 Limpie la junta de la cabeza del filtro con agua del

grifo caliente.

 Compruebe que la junta esté bien apretada en

todos los puntos de la cabeza del filtro.

Limpieza del filtro previo de espuma

 Limpie el filtro previo de espuma (18) con agua

clara cuando esté muy sucio.

Almacenamiento del filtro

 Extraiga el enchufe.  Extraiga el agua del filtro.  Conserve el filtro en un lugar seco.

Eliminación del filtro

 Consulte al organismo local competente para

obtener información exacta sobre la eliminación.

 Elimine el filtro de acuerdo con la normativa.

Datos técnicos

Filtro exterior EX 600

Caudal de agua (l/h) 630 790 1300 Tamaños de acuario

adecuados (l) Capacidad filtrante (l) 5,7 6,6 12,0 Jaulas filtrantes

(número) Diámetro interior de

mangueras (mm) Tensión

Consumo de energía (W)

Consumo de energía (W) configurado

Longitud del cable de conexión (m)

Plus

60–120 100–300 250–500

3 4 4

12 12 16

7,5 10,5 19,5

5,5 7,6 15,5

EX 800 Plus

230 V ~ 50 Hz

1,65

EX 1200 Plus

Traducción al español de las instrucciones de uso

originales en alemán

Garantía

Se otorga una garantía de tres años a partir de la fecha de compra. ¡Por favor, conserve el recibo de la compra! La garantía no cubre los casos de tratamiento indebido, desgaste normal o manipulación no autorizada en la técnica del aparato.

En caso de reclamación, por favor, diríjase a su distribuidor o bien al servicio de atención al cliente de Tetra GmbH, Tetra Technik Service Center, Postfach 1580, D-49304 Melle, Alemania.

Dirección del fabricante

Tetra GmbH Herrenteich 78 D-49324 Melle Alemania www.tetra.net

Traducción al español de las instrucciones de uso originales en alemán

Anexo: ayuda en caso de fallos

Problema Causa Solución

No se puede fijar la cabeza del filtro al depósito.

Sale agua por la cabeza del filtro.

El motor no funciona. Alimentación de corriente cortada. Asegúrese de que la alimentación de corriente esté

Caudal de agua reducido.

Las flechas de las jaulas y del depósito no señalan en la misma dirección. Las jaulas están mal montadas.

Demasiado material filtrante en las jaulas.

Los clips de cierre no están correctamente cerrados.

Presencia de suciedad o cuerpos extraños sobre el depósito del filtro o la junta de la cabeza.

La junta de la cabeza del filtro está mal colocada, dañada o falta.

El margen de la cabeza del filtro está dañado.

El adaptador de mangueras está mal colocado.

Eje de la hélice partido. Cambie la hélice. Véase la página 62. Falta la hélice o está bloqueada

por cuerpos extraños como pequeñas piedras.

Suciedad extrema en el adaptador de mangueras.

Las mangueras impiden el paso del agua.

Suciedad extrema en las mangueras.

El tamiz de aspiración del filtro está atascado.

Los materiales filtrantes están atascados.

El material filtrante han sido llenado en redes. No se ha utilizado el material filtrante del fabricante.

El material filtrante está colocado en orden erróneo.

Suciedad extrema en el fieltro fino Tetra FF.

Acumulación de suciedad en la carcasa de la hélice.

El agua no circula. Asegúrese de que el tubo de salida se encuentre por

No se ha utilizado las piezas originales del fabricante.

Coloque las jaulas de los filtros en la posición correcta. Véase la página 57.

Retire el material filtrante excesivo. Véase la página 57.

Cierre los clips con mucho cuidado. Véase la página 58.

Limpie los puntos en los que la junta de la cabeza del filtro está en contacto con el depósito. Véase la página 62.

Coloque la junta en la posición correcta o cámbiela. Véase la página 62.

Cambie la cabeza del filtro.

Coloque el adaptador en la posición correcta. Véase la página 58.

conectada.

Coloque o limpie la hélice. Véase la página 62.

Desmonte el adaptador de mangueras y límpielo con agua caliente. Véase la página 61.

Asegúrese de que las mangueras no estén dobladas o retorcidas. Véase la página 59.

Enjuague las mangueras, el tubo de aspiración y de salida con agua del grifo a presión.

Elimine todos los cuerpos extraños y la suciedad.

Extraiga el material filtrante y lávelo con agua del acuario. Véase la página 61.

No introduzca el material filtrante en redes ni medias de nailon, pues esto provoca el atasco del filtro, reduciendo el paso de agua.

Asegúrese de que el material filtrante está correctamente colocado. Véase la página 57.

Cambie el fieltro fino Tetra FF.

Limpie la hélice bajo agua caliente. Véase la página 62.

encima del nivel del agua y presione el botón de ayuda al arranque.

Utilice únicamente piezas originales del fabricante, pues de lo contrario puede reducirse el caudal de agua.

Traducción al español de las instrucciones de uso

Problema Causa Solución

Aire encerrado en el filtro.

El arranque del filtro no funciona perfectamente.

Ruidos extraños al arrancar el filtro.

Ruidos extraños durante el funcionamiento del filtro.

La distancia entre el filtro y el nivel del agua del acuario es

Asegúrese de que el borde superior de la cabeza del filtro se encuentre al menos 10 cm por debajo del nivel del agua.

insuficiente. El material filtrante está atascado. Limpie el material filtrante. Véase la página 61. Entra aire por el tubo de

aspiración.

Asegúrese de que la manguera procedente del tubo de aspiración se encuentre por debajo del nivel de agua del acuario. Si el problema continúa, renueve el anillo de obturación en el tubo de aspiración.

El material filtrante no ha sido

Extraiga el material filtrante y lávelo. Véase la página 61.

lavado suficientemente. El material filtrante ha sido

introducido en redes o similares. Entra aire por una unión de

mangueras.

No introduzca el material filtrante en redes ni medias de nailon.

Asegúrese de que las mangueras estén correctamente

instaladas. Véase la página 59. Aire encerrado en el filtro. Sacuda ligeramente el filtro para que pueda escapar el aire. El filtro previo de espuma está

Limpie el filtro previo de espuma. atascado.

El caudal del filtro se ha reducido demasiado.

Los anillos de obturación no están suficientemente engrasados.

Entrada irregular de agua por falta de aspiración de agua.

La distancia entre el filtro y el nivel del agua del acuario es

Aumente la capacidad de paso abriendo las llaves de

cierre.

Aplique suficiente lubricante estándar, como vaselina, en

los anillos de obturación.

Desenchufe de nuevo de la red y ponga el filtro de nuevo

en funcionamiento. Véase la página 60.

Asegúrese de que el borde superior de la cabeza del filtro

se encuentre al menos 10 cm por debajo del nivel del agua. insuficiente.

Aire encerrado en el filtro. Sacuda ligeramente el filtro para que pueda escapar el aire. El tubo de salida hace ruidos de

escape de aire cada 10 segundos.

La respiración de las bacterias y la fotosíntesis de las

plantas acuáticas pueden generar burbujas de aire. Cuando

esas burbujas de aire escapan a través del filtro, generan

ruidos. No es necesaria ninguna medida. El botón de ayuda al arranque está

presionado.

No pulse nunca el botón de ayuda al arranque cuando el

filtro esté en funcionamiento. Asegúrese de que el botón de

ayuda al arranque no sea presionado por algún objeto.

originales en alemán

Si no fuese posible solucionar un problema o necesita recambios, diríjase a Tetra Technik Service Center o a su distribuidor.

Tradução portuguesa do manual de instruções original alemão

Prefácio

Este manual de instruções explica o manuseamento seguro do filtro exterior Tetra EX 600 Plus/EX 800 Plus/EX 1200 Plus, designado, de forma abreviada, de "filtro". Leia este manual de instruções na íntegra antes da montagem e da primeira utilização do filtro. Respeite em especial as indicações de segurança. Guarde o manual de instruções sempre junto do filtro. Em caso de venda ou empréstimo do filtro, faça-o acompanhar do respetivo manual de instruções.

Índice

Símbolos das indicações de aviso ........................... 67

Símbolos das indicações de danos materiais .......... 67

Indicações básicas de segurança ............................ 67

Estrutura e funcionamento ....................................... 67

Instalação ................................................................. 68

Colocar o filtro em funcionamento ........................... 71

Manutenção do filtro ................................................. 72

Armazenar o filtro ..................................................... 73

Eliminar o filtro ......................................................... 73

Dados técnicos ......................................................... 74

Garantia.................................................................... 74

Endereço do fabricante ............................................ 74

Anexo: Ajuda em caso de avarias. .......................... 75

Legendas das figuras e volume de fornecimento

(relativamente às figuras A, B e C)

N.º Descrição

1 Torneira de corte (2 unidades) 2 Adaptador da mangueira 3 Botão de ajuda de arranque 4 Cabeça do filtro 5 Entalhe para o adaptador da mangueira 6 Cabo de alimentação com ficha elétrica (sem figura) 7 Grelha de cobertura 8 Almofada filtrante Tetra FF 9 Produto para filtro de carvão Tetra CF (1 saco no

EX 600 Plus e EX 800 Plus/2 sacos no EX 1200 Plus)

10 Esponja filtrante biológica Tetra BF (2 unidades no

EX 600 Plus/4 unidades no EX 800 Plus e EX 1200 Plus)

11 Cesto de filtragem (3 unidades no

EX 600 Plus/4 unidades no EX 800 Plus e

EX 1200 Plus) 12 Bolas filtrantes Bio Tetra BB 13 Anéis filtrantes de cerâmica Tetra CR 14 Recipiente do filtro (com clipes de fecho) 15 Peça em U para o tubo de aspiração 16 Ventosas com clipes compridos e curtos ( 7 unidades

cada) 17 Tubo telescópico 18 Crivo de aspiração do filtro com pré-filtro de espuma 19 Tampões de fecho 20 Tubo difusor (2 unidades) 21 Peça de ligação em L 22 Peça em U para o tubo de descarga

Adicionalmente, o volume de fornecimento inclui ainda 2 mangueiras (cada uma com cerca de 1,5 m) e este manual de instruções.

Símbolos das indicações de aviso

AVISO

As indicações com a palavra AVISO advertem para uma situação de perigo que eventualmente pode conduzir à morte ou a ferimentos graves.

Símbolos das indicações de danos materiais

TENÇÃO!

Estas indicações alertam para uma situação que conduz a danos materiais.

Indicações básicas de segurança

Utilização adequada

O filtro serve para limpar a água dos aquários. Ele só está previsto para o uso em espaços fechados. Uma utilização correta implica também a observação e o cumprimento deste manual de instruções, especialmente das indicações de segurança. Qualquer outra utilização ou com diferentes finalidades, bem como reparações e modificações não autorizadas, valem como utilização diferente da prevista. Uma utilização que não a prevista pode levar a danos materiais e pessoais. A Tetra GmbH não se responsabiliza por danos resultantes de uma utilização que não a prevista.

Tradução portuguesa do manual de instruções original

alemão

− antes de qualquer contacto com a água

− antes de qualquer trabalho de limpeza ou

manutenção

− se o filtro, a mangueira, o cabo de alimentação ou a ficha elétrica apresentarem danos

− em caso de avarias.

• Nunca abra a caixa da cabeça do filtro.

• O cabo de ligação à eletricidade deste aparelho

não pode ser substituído. Se o cabo estiver danificado, o aparelho deve ser desmantelado.

• Este aparelho pode ser utilizado por crianças com idades iguais ou superiores a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, se forem supervisionadas ou tiverem sido instruídas no que diz respeito à utilização segura do aparelho e aos perigos associados. As crianças não podem brincar com o aparelho. A limpeza e a manutenção a cargo do utilizador não podem ser realizadas por crianças sem vigilância.

Estrutura e funcionamento

O filtro limpa a água dos aquários. O recipiente do filtro encontra-se fora do aquário. Ele está ligado ao interior do aquário através de uma mangueira com um tubo de aspiração. A água aspirada é conduzida por vários materiais filtrantes no recipiente do filtro que filtram partículas de sujidade específicas. Através dos materiais filtrantes, é realizada uma limpeza biológica, química e física da água. A água limpa chega depois ao tubo de descarga através de uma mangueira e flui novamente para o aquário através de bocais.

Evitar choques elétricos

• Ligue o filtro exclusivamente a uma tomada de rede (230 V ~ 50 Hz) devidamente instalada.

• Certifique-se de que a corrente elétrica se encontra protegida por um disjuntor diferencial (corrente de falha máxima 30 mA). Em caso de dúvida, pergunte ao eletricista.

• Certifique-se de que não entra humidade na tomada de rede.

• Retire a ficha elétrica nas seguintes situações:

Tradução portuguesa do manual de instruções original alemão

Instalação

Preparar o filtro

Abrir o filtro

Preparar os materiais filtrantes

 Retire a grelha de cobertura (7), todos os cestos

de filtragem (11) e materiais filtrantes (8,9,10,12,13) do recipiente do filtro.

 Desembale os materiais filtrantes.  Elimine as embalagens de uma forma ecológica.  Limpe as bolas filtrantes Bio Tetra BB, as esponjas

filtrantes biológicas Tetra BF e os anéis filtrantes de cerâmica Tetra CR antes da primeira utilização com água da torneira limpa.

Encher o recipiente do filtro

 Pressione os quatro clipes de fecho para cima tal

como representado e, ao mesmo tempo, para fora do filtro.

 Pressione os clipes de fecho para baixo.

 Depois de pressionar os clipes de fecho para

baixo, levante a cabeça do filtro do recipiente do filtro.

No canto superior do recipiente do filtro, na grelha de cobertura e nos cestos de filtragem existem setas para um alinhamento correto.

 Alinhe a grelha de cobertura e todos os cestos de

filtragem de forma a que todas as setas apontem na mesma direção da seta no recipiente do filtro.

 Coloque a grelha de cobertura, os cestos de

filtragem e os materiais filtrantes no recipiente do filtro com a sequência correta (ver figura A).

Fechar o filtro

Tradução portuguesa do manual de instruções original

alemão

Colocar o adaptador da mangueira

 Alinhe a cabeça do filtro de forma a que tubo (23)

assente sobre a abertura de passagem (24) da grelha de cobertura.

 Coloque a cabeça do filtro tal como representado

sobre o recipiente do filtro.

 Feche os quatro clipes de fecho.

 Certifique-se de que a tampa (26) no adaptador da

mangueira (2) está virada para cima.

 Certifique-se de que a alavanca de bloqueio (25)

se encontra na posição "aberta" (tal como na figura anterior).

 Coloque o adaptador da mangueira no entalhe

para ele previsto (5) na cabeça do filtro.

 Pressione o adaptador da mangueira no entalhe

até ao encosto.

 Gire a alavanca de bloqueio até ao encosto para a

posição "fechada".

 Pressione a alavanca de bloqueio para baixo.  Baixe a tampa de bloqueio.

 Certifique-se de que o adaptador da mangueira, a

alavanca de bloqueio e a tampa se encontram na posição representada.

Tradução portuguesa do manual de instruções original alemão

Instalar as mangueiras

 Coloque ambas as torneiras de corte (1) nas

conexões do adaptador da mangueira.

 Aperte as porcas (27) no sentido dos ponteiros do

relógio.

 Insira uma mangueira em cada bocal de conexão

da mangueira (29).

 Rode as porcas de retenção da mangueira (28) no

sentido contrário ao dos ponteiros do relógio até as mangueiras estarem fixas.

Colocar o filtro

Filtro exterior Tetra Distância A

EX 600 Plus 50–150 cm EX 800 Plus 60–150 cm EX 1200 Plus 80–150 cm

Montar o tubo de aspiração e o tubo de descarga

 Conecte o tubo de aspiração tal como

representado na figura B.

 Insira o pré-filtro de espuma (18) no crivo de

aspiração do filtro.

 Conecte o tubo de descarga tal como

representado na figura C.

As ventosas servem para fixar o tubo de aspiração e o tubo de descarga. Os clipes fazem a ligação entre a ventosa e o tubo. O volume de fornecimento inclui clipes curtos e clipes longos. O comprimento dos clipes determina a distância do tubo em relação à parede do aquário. Utilize para a montagem os clipes que mais se adequarem à sua situação de instalação.

 Insira os clipes nas ventosas.  Equipe o tubo de aspiração e o tubo de descarga

com os clipes.

31 30

 Fixe o tubo de aspiração (30) como representado,

verticalmente, na parede interior do aquário.

Se necessário, poderá encurtar o tubo de descarga (31).

 Fixe o tubo de descarga horizontalmente e acima

da superfície da água, na parede interior do aquário.

A entrada do filtro está identificada com IN no adaptador da mangueira (2). A saída do filtro está identificada com OUT.

 Ligue a mangueira vinda da entrada IN com o tubo

de aspiração (30).

 Ligue a mangueira vinda da saída OUT com o

tubo de descarga (31).

Dobragens e torções nas mangueiras influenciam a função. Para evitar dobragens e torções, poderá encurtar as mangueiras de acordo com a situação de instalação respetiva.

 Instale as mangueiras de forma a que estas não

dobrem nem torçam.

Colocar o filtro em funcionamento

 Abra ambas as torneiras de corte (1).  Prima repetidamente numa sequência rápida o

botão de ajuda de arranque (3) até que o filtro comece a encher com água.

 Espere até que a água na mangueira, que conduz

ao tubo de descarga, esteja visível.

AVISO

Ferimentos mortais devido a choque elétrico.  Utilize uma tomada de rede devidamente

instalada.

 Controle o filtro, as mangueiras, o cabo de

alimentação e a ficha elétrica relativamente a danos detetáveis exteriormente.

 Na presença de danos, não insira a ficha

elétrica na tomada de rede.

Tradução portuguesa do manual de instruções original

alemão

TENÇÃO!

Danos no filtro resultantes do funcionamento em seco da bomba. Assim que o filtro for ligado à corrente a bomba começa a funcionar.

 Certifique-se de que a bomba nunca

funciona em seco.

 Ligue a ficha elétrica exclusivamente a uma

tomada de rede (230 V ~ 50 Hz) devidamente instalada.

TENÇÃO!

Danos causados pela água devido a cabos com fugas.

 Verifique imediatamente após o arranque do

filtro se todas as mangueiras e as ligações estão estanques.

 Se houver uma fuga, retire imediatamente a

ficha elétrica.

 Volte a colocar o filtro em funcionamento

apenas depois de a fuga ter sido eliminada.

 Repita o controlo de estanqueidade depois

de cerca de 30 minutos de funcionamento.

Rodando as torneiras de corte é possível regular o fluxo de água.

Tradução portuguesa do manual de instruções original

alemão

Manutenção do filtro

Intervalos de manutenção

Controlo Limpeza Substituição

AlmofadafiltranteTetra FF

Produtopara filtrode carvão Tetra CF

Bolas filtrantes Bio Tetra BB

Esponja filtrante biológicaTetra BF

Anéis filtrantes de cerâmicaTetra CR

Rotor – quando o

Preparar medidas de manutenção

 Retire a ficha elétrica.  Ligue ambas as torneiras de corte (1).

– – uma vez

– – todas as 2-4

todos os 12 meses

todos os 6 meses

todos os 12 meses

em caso defecho devido asujidadeextrema

quando o controloapresentasujidades

em caso de fecho devido asujidadeextrema

motor não funciona ouo fluxo de água é reduzido

mensalmente

semanas

quando não é possível eliminara sujidade da superfícieatravés da lavagem

todos os 12 meses

quando não é possível eliminara sujidade da superfícieatravés da lavagem

–

AVISO

Ferimentos mortais devido a choque elétrico.  Retire a ficha elétrica antes de executar

trabalhos no filtro.

 Nunca toque na água enquanto o filtro

estiver ligado à corrente.

 Abra a tampa (26) no adaptador da mangueira (2).  Levante a alavanca de bloqueio (25).  Gire a alavanca de bloqueio até ao encosto para a

posição "aberta".

 Retire o adaptador da mangueira da cabeça do

filtro.

 Abra o filtro tal como descrito na página 68 .  Retire a grelha de cobertura, os materiais filtrantes

e os cestos de filtragem.

Manutenção dos materiais filtrantes

TENÇÃO!

Danificação das bactérias filtrantes pela água da torneira.

 Utilize apenas água do aquário para limpar

os materiais filtrantes.

 Limpe as bolas filtrantes Bio Tetra BB, as esponjas

filtrantes biológicas Tetra BF e os anéis filtrantes de cerâmica Tetra CR cuidadosamente com água do aquário.

 Substitua os materiais filtrantes de acordo com a

tabela anterior.

Manutenção do rotor

Tradução portuguesa do manual de instruções original

alemão

Manutenção da vedação da cabeça do filtro

O rotor encontra-se na parte inferior da cabeça do filtro. O rotor é composto pela roda de palhetas (36) e pelo eixo do rotor (34).

 Rode a tampa de cobertura (35) da caixa do rotor

para a posição "open".

 Retire a tampa de cobertura.  Remova o rotor.  Se o rotor estiver danificado, substitua-o.  Limpe o rotor com água da torneira morna.  Volte a colocar o rotor.  Feche a tampa de cobertura.

 Se a vedação da cabeça do filtro (37) estiver

danificada, substitua-a.

 Limpe a vedação da cabeça do filtro com água da

torneira morna.

 Certifique-se de que a vedação da cabeça do filtro

está justa em todos os pontos da cabeça do filtro.

Limpar o pré-filtro de espuma

 Limpe o pré-filtro de espuma (18) com água limpa

se este estiver muito sujo.

Armazenar o filtro

 Retire a ficha elétrica.  Remova a água do filtro.  Armazene o filtro num local seco.

Eliminar o filtro

 Dirija-se às entidades locais responsáveis para

obter informações precisas sobre a eliminação deste tipo de produtos.

 Elimine o filtro de acordo com as normas.

Tradução portuguesa do manual de instruções original alemão

Dados técnicos

Filtro exterior EX 600

Fluxo deágua (l/h) 630 790 1300 Tamanho (l) de

aquárioadequado Capacidade do filtro

(l) Cestos de filtragem

(quantidade) Diâmetro interiorda-

mangueira (mm) Tensão

Consumo deenergia (W)

Consumo de energia (W) configurado

Comprimento do cabode ligação (m)

Plus

60-120 100-300 250-500

5,7 6,6 12,0

3 4 4

12 12 16

7,5 10,5 19,5

5,5 7,6 15,5

EX 800 Plus

230 V ~ 50 Hz

1,65

EX 1200 Plus

Garantia

Oferecemos uma garantia de três anos, a contar da data de compra. Por favor, conserve o talão de compra! A garantia não se aplica no caso de utilizações inadequadas, desgaste normal, bem como no caso de intervenções no equipamento não autorizadas.

Em caso de reclamação, dirija-se ao seu revendedor habitual ou à Tetra GmbH, Tetra Technik Service Center, Postfach 1580, D-49304 Melle, Alemanha.

Endereço do fabricante

Tetra GmbH Herrenteich 78 D-49324 Melle Alemanha www.tetra.net

Tradução portuguesa do manual de instruções original

Anexo: Ajuda em caso de avarias

Problema Causa Solução

A cabeça do filtro não pode ser fixada no recipiente do filtro.

Sai água da cabeça do filtro.

O motor não funciona. A alimentação de corrente é

Fluxo de água reduzido

As setas nos cestos de filtragem e no recipiente do filtro não apontam todas na mesma direção/os cestos de filtragem não estão colocados corretamente.

Os cestos de filtragem contêm demasiado material filtrante.

Os clipes de fecho não estão bem fechados.

O recipiente do filtro ou a vedação da cabeça do filtro contêm sujidades ou corpos estranhos.

A vedação da cabeça do filtro não está colocada corretamente, está danificada ou em falta.

O rebordo da cabeça do filtro está danificado.

O adaptador da mangueira não está bem montado.

interrompida. O eixo do rotor está partido. Substitua o rotor. Ver página 73. O rotor está em falta/está

bloqueado por corpos estranhos como pequenas pedras.

O adaptador da mangueira está muito sujo.

As mangueiras impedem o fluxo de água.

As mangueiras estão muito sujas. Lave as mangueiras, o tubo de aspiração e o tubo de

O crivo de aspiração do filtro está entupido.

Os materiais filtrantes estão obstruídos.

O material filtrante foi inserido em redes/não foi utilizado o material filtrante do fabricante.

O material filtrante foi indevidamente preparado.

A almofada filtrante Tetra FF está muito suja.

Formou-se sujidade na caixa do rotor.

A água não circula. Certifique-se de que o tubo de descarga se encontra acima

Não foram utilizadas as peças originais do fabricante.

Coloque os cestos de filtragem corretamente. Ver página 68.

Remova o material filtrante em excesso. Ver página 68.

Feche os clipes de fecho cuidadosamente. Ver página 69.

Limpe os pontos em que a vedação da cabeça do filtro e o recipiente do filtro entram em contacto. Ver página 73.

Coloque a vedação da cabeça do filtro corretamente ou substitua-a. Ver página 73.

Substitua a cabeça do filtro.

Monte o adaptador da mangueira corretamente. Ver página 69.

Certifique-se de que a alimentação de corrente decorre corretamente.

Coloque o rotor/limpe-o. Ver página 73.

Desmonte o adaptador da mangueira e limpe-o com água morna. Ver página 72.

Certifique-se de que as mangueiras não estão dobradas nem torcidas. Ver a partir da página 70.

descarga com água da torneira sob alta pressão. Remova todos os corpos estranhos, elimine as sujidades.

Retire o material filtrante e limpe-o com água do aquário. Ver página 72.

Não coloque o material filtrante em redes ou em meias de nylon, pois isso levará à obstrução do filtro e o fluxo de água será reduzido.

Certifique-se de que o enchimento do material filtrante está correto. Ver página 68.

Substitua a almofada filtrante.

Limpe o rotor com água morna. Ver página 73.

do nível da água e prima o botão de ajuda de arranque. Utilize apenas peças originais do fabricante, caso contrário

o fluxo de água poderá ser reduzido.

alemão

Tradução portuguesa do manual de instruções original alemão

Problema Causa Solução

O ar está preso no filtro.

A distância entre o filtro e o nível da água do aquário não é

Certifique-se de que o canto superior da cabeça do filtro se encontra pelo menos 10 cm abaixo do nível da água.

suficiente. O material filtrante está obstruído. Limpe o material filtrante. Ver página 72. Entra ar pelo tubo de aspiração. Certifique-se de que a mangueira vinda do tubo de

aspiração se encontra abaixo do nível da água do aquário. Se o problema persistir, substitua o vedante no tubo de aspiração.

O arranque do filtro não funciona corretamente.

Ruídos estranhos durante o arranque do filtro.

Ruídos estranhos durante o funcionamento do filtro

O material filtrante não foi

Remova o material filtrante e limpe-o. Ver página 72.

suficientemente limpo. O material filtrante foi colocado em

redes ou algo semelhante. Entra ar através de uma ligação da

mangueira.

Não coloque o material filtrante em redes ou em meias de nylon.

Certifique-se de que as mangueiras estão instaladas

corretamente. Ver página 70. O ar está preso no filtro. Abane ligeiramente o filtro para que o ar possa sair. Pré-filtro de espuma entupido. Limpe o pré-filtro de espuma. Volume de passagem do filtro

demasiado reduzido. Os vedantes não estão

suficientemente lubrificados. Admissão de água irregular devido

a uma captação de água

Aumente a eficácia da passagem abrindo as torneiras de

corte.

Aplique um lubrificante convencional, por ex. vaselina,

abundantemente em todos os vedantes.

Retire a ficha elétrica e volte a colocar o filtro em

funcionamento. Ver página 71. insuficiente.

A distância entre o filtro e o nível da água do aquário não é

Certifique-se de que o canto superior da cabeça do filtro se

encontra pelo menos 10 cm abaixo do nível da água. suficiente.

O ar está preso no filtro. Abane ligeiramente o filtro para que o ar possa sair. O tubo de descarga faz ruídos de

10 em 10 segundos devido à libertação de ar.

Com a respiração das bactérias e a fotossíntese das

plantas aquáticas é possível que se formem bolhas de ar.

Se as bolhas de ar se dissiparem através do filtro surgirão

ruídos. Não é necessária nenhuma contramedida. O botão de ajuda de arranque está

premido.

Nunca prima o botão de ajuda de arranque se o filtro estiver

a trabalhar. Certifique-se de que o botão de ajuda de

arranque não é pressionado por objetos.

Se o problema não puder ser eliminado ou se precisar de peças de substituição, dirija-se ao Tetra Technik Service Center ou ao seu revendedor habitual.

Svensk översättning av den tyska original-

Svensk översättning av den tyska originalbruksanvisningen

bruksanvisningen

Förord

I denna bruksanvisning förklaras hur ytterfiltret Tetra EX 600 Plus/EX 800 Plus/EX 1200 Plus, hädanefter kallat filter, ska hanteras på säkert sätt. Läs igenom hela bruksanvisningen innan filtret sätts samman och används för första gången. Beakta och följ särskilt säkerhetsanvisningarna. Förvara bruksanvisningen i närheten av filtret. Se till att bruksanvisningen medföljer om filtret säljs vidare eller överlåts till en annan person.

Innehåll

Utformning av varningsinformation .......................... 77

Utformning av information om sakskador ................ 78

Grundläggande säkerhetsanvisningar ..................... 78

Sammansättning och funktion ................................. 78

Ställa upp och inreda ............................................... 78

Ta filtret i drift ........................................................... 81

Underhålla filtret ...................................................... 82

Lagra filtret ............................................................... 84

Avfallshantera filtret ................................................. 84

Tekniska data .......................................................... 84

Garanti ..................................................................... 84

Tillverkarens adress ................................................ 84

Bilaga: Hjälp vid störningar. ..................................... 85

Förklaring av bilderna samt leveransomfattning

(till bild A, B och C)

Nr. Beskrivning

1 Avstängningskran (2 st) 2 Slangadapter 3 Starthjälpknapp 4 Filterhuvud 5 Urtag för slangadapter 6 Nätkabel med stickpropp (inte i bild) 7 Skyddsgaller 8 Tetra FF finfilter 9 Tetra CF kolfilter (1 påse vid EX 600 Plus och

EX 800 Plus/2 påsar vid EX 1200 Plus)

10 Tetra BF biologisk filtersvamp (2 st vid

EX 600 Plus/4 st vid EX 800 Plus och EX 1200 Plus)

11 Filterkorg (3 st vid EX 600 Plus/4 st vid EX 800 Plus

och EX 1200 Plus) 12 Tetra BB bio-filterbollar 13 Tetra CR keramik-filterringar 14 Filterbehållare (med låsklämmor) 15 U-stycke för insugningsrör 16 Sugproppar med långa och korta fästen

(vardera 7 st) 17 Teleskoprör 18 Filterinsugningssil med förfilter av skumgummi 19 Plugg 20 Munstycksrör (2 st) 21 L-koppling 22 U-stycke för utloppsrör

Dessutom ingår 2 st slangar (vardera ca 1,5 m) och denna bruksanvisning i leveransomfattningen.

Utformning av varningsinformation

VARNING

Information med ordet VARNING varnar för en farlig situation som ev. kan leda till dödsolyckor eller allvarliga personskador.

Svensk översättning av den tyska originalbruksanvisningen

Utformning av information om sakskador

OBS!

Denna information varnar för en situation som leder till sakskador.

Grundläggande säkerhetsanvisningar

Ändamålsenlig användning

Filtret är avsett för att rengöra akvarievatten. Det är endast avsett för användning i slutna rum. Ändamålsenlig användning omfattar även att denna bruksanvisning skall beaktas och följas, särskilt säkerhetsanvisningarna. All annan användning samt användning som sträcker sig därutöver, eller egenmäktiga reparationer och ombyggnader definieras som ej ändamålsenliga. Ej ändamålsenlig användning kan leda till sakskador eller personskador. Tetra GmbH övertar inget ansvar för skador som uppstått av ej ändamålsenlig användning.

Undvik elektriska slag

• Anslut filtret endast till ett stickuttag (230 V ~ 50 Hz) som installerats enligt föreskrift.

• Kontrollera att elnätet skyddas av en allströmskänslig jordfelsbrytare (felströmsvärde max. 30 mA). Fråga din elinstallatör om du är osäker.

• Kontrollera att ingen fukt kan tränga in i stickuttaget.

• Dra ut stickproppen i följande situationer:

− Innan du för in händerna i vattnet

− Före rengöring eller underhåll

− Om filtret, slangarna, nätkabeln eller

stickproppen uppvisar skador

− Vid störningar.

• Öppna aldrig kåpan till filterhuvudet.

• Nätkabeln till denna apparat kan inte bytas ut. Om

kabeln har skadats ska den kompletta apparaten skrotas.

• Denna apparat kan användas av barn fr o m 8 års ålder samt av personer med begränsade fysiska, sensoriska och mentala förmågor, eller som saknar erfarenhet och kunskap, under förutsättning att de hålls under uppsikt eller har instruerats om säker användning av apparaten och vilka faror som kan uppstå. Barn får inte använda apparaten som leksak. Rengöring och användarunderhåll får endast utföras av barn om de hålls under uppsikt.

Sammansättning och funktion

Filtret rengör akvarievatten. Filterbehållaren står utanför akvariet. Den är ansluten till en slang som är kopplad till ett insugningsrör i akvariets inre. Vattnet som sugts in leds genom olika filtermaterial som filtrerar ut specifika smutspartiklar. Filtermaterialen sörjer för att vattnet rengörs biologiskt, kemiskt och fysikaliskt. Det renade vattnet leds sedan tillbaka via en slang till utloppsröret och rinner tillbaka i akvariet via munstycken.

Ställa upp och inreda

Förbereda filtret

Öppna filtret

 Tryck bort de fyra låsklämmorna från

filterbehållaren samtidigt enligt beskrivningen i bilden.

 Fäll ned låsklämmorna.

Svensk översättning av den tyska original-

bruksanvisningen

Fylla på filterbehållaren

 Efter att alla låsklämmor har fällts ned kan

filterhuvudet lyftas av från filterbehållaren.

Förbereda filtermaterial

 Ta av skyddsgallret (7), samtliga filterkorgar (11)

och allt filtermaterial (8, 9, 10, 12, 13) ur filterbehållaren.

 Packa upp filtermaterialet.  Avfallshantera förpackningarna enligt gällande

miljöbestämmelser.

 Rengör Tetra BB bio-filterbollar, Tetra BF

biologiska filtersvampar samt Tetra CR keramikfilterringar med klart ledningsvatten innan de används för första gången.

Vid ovankanten av filterbehållaren, vid skyddsgallret och vid filterkorgarna finns pilar som visar rätt håll.

 Justera in skyddsgallret och alla filterkorgar så att

samtliga pilar visar åt samma håll som pilen på filterbehållaren.

 Sätt in skyddsgaller, filterkorgar och filtermaterial i

filterbehållaren i rätt följd (se bild A).

Stänga filtret

Svensk översättning av den tyska originalbruksanvisningen

 Justera in filterhuvudet så att röret (23) befinner sig

över öppningen (24) i skyddsgallret.

 Lägg filterhuvudet på filterbehållaren enligt

beskrivningen.

 Stäng de fyra låsklämmorna.

Sätta på slangadaptern

 Kontrollera att slangadaptern, spärrspaken och

locket befinner sig i det läge som visas i bilden.

Montera slangarna

 Kontrollera att locket (26) vid slangadaptern (2) har

fällts upp.

 Kontrollera att spärrspaken (25) befinner sig i läget

"öppen" (se bilden ovan).

 Sätt in slangadaptern i det härför avsedda urtaget

(5) i filterhuvudet.

 Tryck in slangadaptern i urtaget tills det tar emot.  Vrid runt spärrspaken till läget "stängd" tills det tar

emot.

 Fäll ned spärrspaken.  Fäll ned locket.

 Sätt de båda avstängningskranarna (1) på

anslutningarna på slangadaptern.

 Vrid åt muttrarna (27) i medsols riktning.  Sätt en slang på vardera slanganslutningsrör (29).  Vrid åt slangmuttrarna (28) i motsols riktning tills

slangarna sitter fast.

Ställa upp filtret

Svensk översättning av den tyska original-

bruksanvisningen

31 30

Tetra ytterfilter Avstånd A

EX 600 Plus 50–150 cm EX 800 Plus 60–150 cm EX 1200 Plus 80–150 cm

Montera insugnings- och utloppsrör

 Skjut samman insugningsröret enligt beskrivningen

i bild B.

 Skjut förfiltret av skumgummi (18) på

filterinsugningssilen.

 Skjut samman utloppsröret enligt beskrivningen i

bild C.

Sugpropparna används till att fästa insugnings- och utloppsröret. Fästena fungerar som anslutning mellan sugpropp och rör. I leveransomfattningen ingår såväl korta som långa fästen. Fästets längd avgör avståndet mellan röret och akvariets vägg. Använd de klämmor som passar bäst vid monteringen.

 Sätt klämmorna på sugpropparna.  Förse insugnings- och utloppsrören med klämmor.

 Fäst insugningsröret (30) lodrätt på innerväggen

av akvariet.

Vid behov kan utloppsröret (31) kortas av.

 Fäst utloppsröret vågrätt och ovanför vattenytan på

innerväggen av akvariet.

Inloppet till akvariet är märkt med IN vid slangadaptern (2). Utloppet från filtret är märkt med OUT.

 Anslut slangen som kommer från inloppet IN till

insugningsröret (30).

 Anslut slangen som kommer från utloppet OUT till

utloppsröret (31).

Om slangarna är böjda eller vridna kan detta begränsa funktionen. För att undvika böjda eller vridna slangar kan slangarna kortas av beroende på aktuell monteringssituation.

 Lägg slangarna så att de inte är böjda eller vridna.

Ta filtret i drift

 Öppna de båda avstängningskranarna (1).  Tryck snabbt och upprepade gånger på

starthjälpknappen (3) tills filtret börjar fyllas med vatten.

 Vänta tills vatten syns i slangen som leder till

utloppsröret.

Svensk översättning av den tyska originalbruksanvisningen

VARNING

Risk för dödligt elektriskt slag.  Använd ett stickuttag som installerats enligt

föreskrift.

 Kontrollera om filtret, slangarna, nätkabeln

eller stickproppen uppvisar yttre synliga skador.

 Anslut inte stickproppen till vägguttaget om

produkten är skadad.

OBS!

Skador på filtret om pumpen kör torrt. Pumpen startar omedelbart efter att den anslutits till elnätet.

 Kontrollera att pumpen aldrig kör torrt.

 Anslut stickproppen endast till ett stickuttag

(230 V ~ 50 Hz) som installerats enligt föreskrift.

OBS!

Risk för vattenskador vid otäta ledningar.  Kontrollera genast efter att filtret tagits i drift

att alla slangar och kopplingar är täta.

 Dra genast ut stickproppen vid läckage.  Ta inte filtret i drift på nytt förrän läckaget har

åtgärdats.

 Kontrollera tätheten efter ca 30 minuters

drift.

Vattenflödet kan regleras med avstängningskranarna.

Underhålla filtret

Underhållsintervall

Kontroll Rengöring Byte

Tetra FF finfilter

Tetra CF kolfilter

Tetra BB biofilterbollar

Tetra BF biologisk filtersvamp

Tetra CR keramikfilterringar

Impeller – om motorn

Förbereda underhållsåtgärder

 Dra ut stickproppen.  Stäng båda avstängningskranarna (1).

– – en

– – varannan -

varje år vid blo-

ckering av extrem nedsmutsning

varje halvår om nedsmut-

sning har konstaterats vid kontroll

varje år vid

blockering av extrem nedsmutsning

inte kör eller om vattenflödet är reducerat

gång/månad

var fjärde vecka

om smuts på ytan inte kan spolas bort

varje år

om smuts på ytan inte kan spolas bort

–

VARNING

Risk för dödligt elektriskt slag.

 Dra ut stickproppen inför arbeten på filtret.  Dra alltid ut stickproppen innan all kontakt

med vattnet.

Svensk översättning av den tyska original-

bruksanvisningen

Underhålla impellern

 Fäll upp locket (26) vid slangadaptern (2).  Fäll upp spärrspaken (25).  Vrid runt spärrspaken till läget "öppen" tills det tar

emot.

 Dra ut slangadaptern ur filterhuvudet.  Öppna filtret enligt beskrivningen på sidan 78 .  Ta ut skyddsgaller, filtermaterial och filterkorgar ur

filterbehållaren.

Underhålla filtermaterial

OBS!

Det finns risk att filterbakterierna skadas av vanligt kranvatten.

 Rengör filtermaterialet endast med vatten ur

akvariet.

 Rengör Tetra BB bio-filterbollar, Tetra BF

biologiska filtersvampar samt Tetra CR keramikfilterringar noggrant med vatten från akvariet.

 Byt ut filtermaterialet enligt informationen i

ovanstående tabell.

Impellern är monterad på undersidan av filterhuvudet. Denna består av ett fläkthjul (36) och en impelleraxel (34).

 Vrid täcklocket (35) på impellerkåpan till läget

"öppen".

 Ta av täcklocket.  Ta ut impellern.  Om impellern är skadad måste den bytas ut.  Rengör impellern med varmt kranvatten.  Sätt in impellern igen.  Stäng täcklocket.

Svensk översättning av den tyska originalbruksanvisningen

Underhålla packningen i filterhuvudet

 Om packningen (37) i filterhuvudet är skadad

måste den bytas ut.

 Rengör packningen med varmt kranvatten.  Kontrollera att packningen ligger tätt emot

filterhuvudet runt om.

Rengöra förfilter av skumgummi

 Rengör förfiltret (18) av skumgummi med

kranvatten om det är starkt nedsmutsat.

Lagra filtret

 Dra ut stickproppen.  Töm ut vattnet ur filtret.  Lagra filtret på en torr plats.

Avfallshantera filtret

 Kontakta behörig kommunal myndighet om du

behöver detaljerad information om avfallshantering.

 Avfallshantera filtret enligt gällande bestämmelser.

Tekniska data

Ytterfilter EX 600

Vattenflöde (l/h) 630 790 1300 Lämplig akvariestorlek

(l) Filterkapacitet (l) 5,7 6,6 12,0 Filterkorgar (antal) 3 4 4 Slang-innerdiameter

(mm) Spänning

Energiförbrukning (W) 7,5 10,5 19,5 Energiförbrukning (W)

konfigurerad Anslutningskabelns

längd (m)

Plus

60–120 100–300 250–500

12 12 16

5,5 7,6 15,5

EX 800 Plus

230 V ~ 50 Hz

1,65

EX 1200 Plus

Garanti

Vi ger tre års garanti, räknat från köpdatum. Förvara kvittot på en säker plats! Garantin gäller inte för skador som uppstått vid ej ändamålsenlig behandling, vid normalt slitage samt vid ingrepp i akvariets tekniska utrustning.

Vid reklamationer, vänligen kontakta din återförsäljare eller Tetra GmbH, Tetra Technik Service Center, Postfach 1580, D-49304 Melle, Tyskland.

Tillverkarens adress

Tetra GmbH Herrenteich 78 D-49324 Melle Tyskland www.tetra.net

Svensk översättning av den tyska original-

Bilaga: Hjälp vid störningar

Problem Orsak Lösning

Filterhuvudet kan inte fästas på filterbehållaren.

Vatten läcker ut ur filterhuvudet.

Motorn kör inte. Strömförsörjningen är bruten. Se till att strömförsörjningen fungerar.

Reducerat vattenflöde Slangadaptern är starkt

Pilarna på filterkorgarna och på filterbehållaren pekar inte åt samma håll/filterkorgarna har satts in felaktigt.

Filterkorgarna innehåller för mycket filtermaterial.

Låsklämmorna har inte stängts helt.

Smuts eller främmande föremål finns på filterbehållaren eller på packningen i filterhuvudet.

Packningen i filterhuvudet har satts in felaktigt, är skadad eller saknas.

Kanten på filterhuvudet är skadad. Byt ut filterhuvudet. Slangadaptern har monterats

felaktigt.

Impelleraxeln har brutits. Byt ut impellern. Se sidan 83. Impellern saknas/blockeras av

främmande föremål, t ex småstenar.

nedsmutsad. Slangarna hindrar vattenflödet. Kontrollera att slangarna inte är böjda eller vridna. Se fr o m

Slangarna är starkt nedsmutsade. Spola igenom slangarna samt insugnings- och utloppsrören

Filterinsugningssilen är blockerad. Ta bort alla främmande ämnen, åtgärda nedsmutsningen. Filtermaterialet är blockerat. Ta ut filtermaterialet och rengör det med vatten från

Filtermaterial har fyllts på i nät eller filtermaterialet som använts kommer inte från originaltillverkaren.

Filtermaterialet har använts felaktigt.

Tetra FF finfiltret är för starkt nedsmutsat.

Smuts har ansamlats i impellerkåpan.

Vattnet cirkulerar inte. Kontrollera att utloppsröret befinner sig högre än vattenytan

Originaldelar från tillverkaren har inte använts.

Sätt in filterkorgarna rätt. Se sidan 79.

Ta ut överflödigt filtermaterial. Se sidan 79.

Stäng låsklämmorna noggrant. Se sidan 79.

Rengör de ställen där packningen i filterhuvudet och filterbehållaren kommer i kontakt med varandra. Se sidan 84.

Sätt in packningen i filterhuvudet rätt eller byt ut den. Se sidan 84.

Montera slangadaptern rätt. Se sidan 80.

Sätt in impellern rätt/rengör den. Se sidan 83.

Demontera slangadaptern och rengör den under varmt vatten. Se sidan 82.

sidan 81.

med kranvatten under högt tryck.

akvariet. Se sidan 83. Fyll inte filtermaterial i nät eller nylonstrumpor eftersom

detta leder till att filtret blockeras. Därigenom reduceras vattenflödet.

Kontrollera att filtermaterialet har fyllts på rätt. Se sidan 79.

Byt ut Tetra FF finfiltret.

Rengör impellern under varmt vatten. Se sidan 83.

och tryck sedan på starthjälpknappen. Använd endast originaldelar från tillverkaren eftersom det

annars finns risk för att vattenflödet reduceras.

bruksanvisningen

Svensk översättning av den tyska originalbruksanvisningen

Problem Orsak Lösning

Luft har stängts in i filtret.

Avståndet mellan filtret och vattenytan i akvariet är inte

Kontrollera att ovankanten av filterhuvudet ligger minst 10 cm lägre än vattenytan.

tillräckligt. Filtermaterialet är blockerat. Rengör filtermaterialet. Se sidan 83. Luft tränger in genom

insugningsröret.

Kontrollera att slangen som kommer från insugningsröret befinner sig lägre än vattenytan i akvariet. Om problemet fortfarande föreligger ska packningsringen på insugningsröret bytas ut.

Filtret kan inte startas felfritt.

Filtermaterialet har inte rengjorts i tillräcklig mån.

Filtermaterial har fyllts på i nät

Ta ut filtermaterialet och rengör det därefter. Se sidan 83.

Fyll inte filtermaterial i nät eller nylonstrumpor.

eller liknande.

Ovanliga ljud när filtret startas.

Luft tränger in vid en slangkoppling.

Kontrollera att slangarna har monterats rätt. Se sidan 80.

Luft har stängts in i filtret. Skaka lätt på filtret för att lufta ur filtret.

Ovanliga ljud när filtret är i drift.

Förfiltret av skumgummi är tilltäppt. Rengör förfiltret av skumgummi. Flödesvolymen för filtret har strypts

Öppna avstängningskranarna för att höja genomflödet.

för mycket. Packningsringarna har inte fettats

in tillräckligt. Olikformigt vatteninlopp pga

Applicera tillräckliga mängder smörjmedel, t ex vaselin, på alla packningsringar.

Dra ut stickproppen och ta filtret i drift på nytt. Se sidan 81.

bristfälligt vattenintag. Avståndet mellan filtret och

vattenytan i akvariet är inte

Kontrollera att ovankanten av filterhuvudet ligger minst 10 cm lägre än vattenytan.

tillräckligt. Luft har stängts in i filtret. Skaka lätt på filtret för att lufta ur filtret. Utloppsröret avger ljud var 10:e

sekund när luften släpps ut.

Luftbubblor kan bildas av att bakterier andas och fotosyntesen sker i vattenplantorna. Ljud uppstår när luftbubblor avgår genom filtret. Inga åtgärder krävs.

Starthjälpknappen har tryckts. Tryck aldrig in starthjälpknappen om filtret redan kör.

Kontrollera att starthjälpknappen inte trycks ned av föremål.

Om problemet inte kan åtgärdas eller om du behöver reservdelar, kontakta Tetra Technik Service Center eller din återförsäljare.

Dansk oversættelse af den tyske orginale

brugsanvisning

Dansk oversættelse af den tyske orginale brugsanvisning

Indledning

Denne brugsanvisning forklarer den sikre håndtering af det eksterne Tetra-filter EX 600 Plus/EX 800 Plus/EX 1200 Plus, med en kort betegnelse filteret. Læs denne brugsanvisning fulstændigt før opbygningen og den første brug af filteret. Vær især opmærksom på og følg sikkerhedshenvisningerne. Opbevar brugsanvisningen i nærheden af filteret. Videregiv brugsanvisningen, hvis filteret sælges eller på anden måde videregives.

Indholdsfortegnelse

Udformningskendetegn for advarselsinformationer . 87 Udformningskendetegn for henvisninger til materielle

skader ...................................................................... 88

Grundlæggende sikkerhedshenvisninger ................ 88

Opbygning og funktion ............................................. 88

Opstilling og indretning ............................................ 88

Ibrugtagning af filteret .............................................. 91

Vedligeholdelse af filteret ........................................ 92

Opbevaring af filteret ............................................... 94

Bortskaffelse af filteret ............................................. 94

Tekniske data .......................................................... 94

Garanti ..................................................................... 94

Producentadresse ................................................... 94

Bilag: Hjælp i tilfælde af fejl. .................................... 95

Illustrationsforklaring og leveringsomfang

(til fig. A, B og C)

Nr. Beskrivelse

1 Afspærringshane (2 stk.) 2 Slangeadapter 3 Starthjælpknap 4 Filterhoved 5 Udsparing til slangeadapter 6 Netledning med netstik (ikke vist) 7 Afdækningsgitter 8 Tetra FF-finfilterindlæg 9 Tetra CF-kulfiltermedium (1 pose i EX 600 Plus og

EX 800 Plus/2 poser i EX 1200 Plus)

10 Biologisk Tetra BF-filtersvamp (2 stk. i

EX 600 Plus/4 stk. i EX 800 Plus og EX 1200 Plus)

11 Filterkurv (3 stk. i EX 600 Plus/4 stk. i EX 800 Plus

og EX 1200 Plus) 12 Tetra BB-bio-filterkugler 13 Tetra CR-keramik-filterringe 14 Filterbeholder (med lukkeclips) 15 U-stykke til indsugningsrør 16 Sugekopper med lange og korte clips ( 7 stk. af hver) 17 Teleskoprør 18 Filterindsugningssi med skumplastforfilter 19 Lukkeprop 20 Dyserør (2 stk.) 21 L-forbindelsesstykke 22 U-stykke til udløbsrør

Desuden omfatter leveringen 2 slanger (hver ca. 1,5 m) og denne brugsanvisning.

Udformningskendetegn for advarselsinformationer

ADVARSEL

Henvisninger med ordet ADVARSEL advarer mod en farlig situation, som muligvis kan føre til død eller alvorlige kvæstelser.

Dansk oversættelse af den tyske orginale brugsanvisning

Udformningskendetegn for henvisninger til materielle skader

VIGTIGT!

Disse henvisninger advarer mod en situation, som fører til materielle skader.

Grundlæggende sikkerhedshenvisninger

Korrekt brug

Filteret er beregnet til rensning af akvarievand. Det er kun beregnet til anvendelse i lukkede rum. Til korrekt brug hører også at være opmærksom på og følge denne brugsanvisning, især sikkerhedshenvisningerne. Enhver anden eller videregående brug samt egne reparationer og ombygninger gælder som værende i strid med bestemmelserne. Brug i strid med bestemmelserne kan føre til ting- og personskader. Tetra GmbH påtager sig intet ansvar for skader, som opstår på grund af anvendelse i strid med bestemmelserne.

Undgåelse af elektriske stød

• Filteret må kun tilsluttes til en korrekt installeret stikkontakt (230 V ~ 50 Hz).

• Kontrollér, at lysnettet er sikret med et fejlstrømsrelæ (fejlstrøm maksimalt 30 mA). Spørg en elinstallatør i tvivlstilfælde.

• Kontrollér, at der ikke kan trænge fugt ind i stikkontakten.

• Træk netstikket ud i følgende situationer:

− før enhver hudkontakt med vandet

− før hver rengørings- eller

vedligeholdelsesforanstaltning

− hvis der er skader på filteret, slangerne,

netledningen eller netstikket.

− i tilfælde af fejl.

• Åbn aldrig filterhovedets kabinet.

• Filterets nettilslutningsledning kan ikke udskiftes.

Hvis ledningen er beskadiget, skal filteret kasseres.

• Filteret kan benyttes af børn på 8 år og derover og desuden af personer med nedsatte fysiske, sensoriske eller mentale evner eller mangel på erfaring og viden, hvis de er under opsyn eller er instrueret angående sikker brug af filteret og forstår de farer, brugen kan resultere i. Børn må ikke lege med filteret. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

Opbygning og funktion

Filteret renser akvarievand. Filterbeholderen står uden for akvariet. Den er forbundet med et indsugningsrør inde i akvariet med en slange. Det indsugede vand ledes i filterbeholderen gennem forskellige filtermaterialer, som hver især frafiltrerer specifikke smudspartikler. Filtermaterialerne renser vandet biologisk, kemisk og fysisk. Det rensede vand løber derefter gennem en slange til udløbsrøret og løber gennem dyser tilbage i akvariet.

Opstilling og indretning

Forberedelse af filteret

Åbning af filteret

 Tryk de fire lukkeclips op og samtidig væk fra

filterbeholderen som vist.

 Vip lukkeclipsene ned.

Dansk oversættelse af den tyske orginale

brugsanvisning

Påfyldning af filterbeholderen

 Når alle lukkeclips er vippet ned, løftes

filterhovedet af beholderen.

Forberedelse af filtermaterialerne

 Tag afdækningsgitteret (7), alle filterkurve (11) og

filtermaterialer (8,9,10,12,13) ud af filterbeholderen.

 Pak filtermaterialerne ud.  Bortskaf emballagen miljørigtigt.  Rengør Tetra BB-bio-filterkuglerne, de biologiske

Tetra BF-filtersvampe og Tetra CR-keramikfilterringene med rent vand fra hanen før den første brug.

På overkanten af filterbeholderen, på afdækningsgitteret og på filterkurvene er der pile til at vise den korrekte placering.

 Placer afdækningsgitteret og alle filterkurve, så alle

pile peger i samme retning som pilen på filterbeholderen.

 Sæt afdækningsgitteret, filterkurvene og

filtermaterialerne i filterbeholderen i den korrekte rækkefølge (se fig. A).

Lukning af filteret

Dansk oversættelse af den tyske orginale brugsanvisning

 Hold filterhovedet, så røret (23) befinder sig over

afdækningsgitterets gennemgangsåbning (24).

 Sæt filterhovedet på filterbeholderen som vist.  Luk de fire lukkeclips.

 Kontrollér, at slangeadapter, låsearm og

afdækning befinder sig i den viste position.

Anbringelse af slangerne

Påsætning af slangeadapteren

 Kontrollér, af afdækningen (26) på

slangeadapteren (2) er vippet op.

 Kontrollér, at låsearmen (25) befinder sig i

positionen „åben“ (som på illustrationen ovenfor).

 Sæt slangeadapteren i den dertil beregnede

udsparing (5) i filterhovedet.

 Tryk slangeadapteren ned i udsparingen indtil

anslag.

 Drej låsearmen indtil anslag i positionen „lukket“.  Vip låsearmen ned.  Vip afdækningen ned.

 Sæt de to afspærringshaner (1) på

slangeadapterens tilslutninger.

 Spænd møtrikkerne (27) ved at dreje dem med

uret.

 Sæt en slange på hver slangetilslutningsstuds

(29).

 Drej slangesikringsmøtrikkerne (28) mod uret, indtil

slangerne sidder fast.

Opstilling af filteret

Dansk oversættelse af den tyske orginale

brugsanvisning

31 30

Eksternt Tetra-filter Afstand A

EX 600 Plus 50–150 cm EX 800 Plus 60–150 cm EX 1200 Plus 80–150 cm

Montering af indsugnings- og udløbsrøret

 Sæt indsugningsrøret sammen som vist på fig. B.  Sæt skumplastforfilteret (18) på

filterindsugningssien.  Sæt udløbsrøret sammen som vist på fig. C. Sugekopperne er beregnet til at fastgøre

indsugnings- og udløbsrøret. Der er clips til at forbinde sugekopperne med rørene. Leveringen omfatter både korte og lange clips. Clipsenes længde bestemmer afstanden mellem røret og akvarievæggen. Anvend de clips til monteringen, som passer bedst til monteringssituationen.

 Sæt clipsene på sugekopperne.  Forsyn indsugnings- og udløbsrøret med clips.

 Fastgør indsugningsrøret (30) lodret på akvariets

indervæg som vist.

Udløbsrøret (31) kan afkortes efter behov.

 Fastgør udløbsrøret vandret og over

vandoverfladen på akvariets indervæg.

Filterets indløb er mærket med IN på slangeadapteren (2). Filterets udløb er mærket med OUT.

 Forbind den slange, der kommer fra indløbet IN,

med indsugningsrøret (30).

 Forbind den slange, der kommer fra udløbet OUT,

med udløbsrøret (31).

Knæk på og snoninger af slangerne begrænser funktionen. For at undgå knæk og snoninger kan slangerne afkortes, så de passer til den givne monteringssituation.

 Før slangerne uden knæk og snoninger.

Ibrugtagning af filteret

 Åbn de to afspærringshaner (1).  Tryk flere gange hurtigt efter hinanden på

starthjælpknappen (3), indtil filteret begynder at fyldes med vand.

 Vent, indtil vandet i den slange, der fører til

udløbsrøret, kan ses.

Dansk oversættelse af den tyske orginale brugsanvisning

ADVARSEL

Kvæstelse med døden til følge på grund af

elektrisk stød.

 Anvend en korrekt installeret stikkontakt.

 Kontrollér filter, slanger, netledning og

netstik for skader, der kan ses udenpå.

 Sæt ikke netstikket i stikkontakten, hvis der

er skader.

VIGTIGT!

Skader på filteret på grund af pumpetørløb. Så

snart filteret er forbundet med lysnettet, kører

pumpen.

 Sørg for, at pumpen aldrig løber tør.

 Sæt netstikket i en korrekt installeret stikkontakt

(230 V ~ 50 Hz).

VIGTIGT!

Vandskader på grund af utætte ledninger.

 Kontrollér med det samme, når filteret er

startet, om alle slanger og forbindelser er tætte.

 Hvis der er en utæthed, skal netstikket

trækkes ud omgående.

 Tag først filteret i brug igen, når utætheden

er udbredret.

 Gentag tæthedskontrollen efter ca. 30

minutters funktionstid.

Vandgennemstrømningen kan reguleres ved at dreje på afspærringshanerne.

Vedligeholdelse af filteret

Vedligeholdelsesintervaller

Kontroller Rengøring Udskiftning

Tetra FFfinfilterindlæg

Tetra CFkulfiltermedium

Tetra BB-biofilterkugler

Biologisk Tetra BF-filtersvamp

Tetra CRkeramik-filterringe

Impeller – hvis

Forberedelse af vedligeholdelsesforanstaltning

ADVARSEL

Kvæstelse med døden til følge på grund af elektrisk stød.

 Træk netstikket ud, før der udføres arbejder

 Grib aldrig ned i vandet, når filteret er

 Træk netstikket ud.  Luk de to afspærringshaner (1).

– – en gang om

– – hver 2.–4.

hver 12. måned

hver 6. måned

hver 12. måned

ved blokering pga. ekstrem tilsmudsning

hvis kontrol viser tilsmudsning

ved blokering pga. ekstrem tilsmudsning

motoren ikke kører eller vandstrømningen reduceret

på filteret.

forbundet med lysnettet.

måneden

uge hvis snavs

ikke kan fjernes fra overfladen ved at skylle det af

hver 12. måned

hvis snavs ikke kan fjernes fra overfladen ved at skylle det af

–

Dansk oversættelse af den tyske orginale

brugsanvisning

Vedligeholdelse af impelleren

 Vip afdækningen (26) op i slangeadapteren (2).  Vip låsearmen (25) op.  Drej låsearmen indtil anslag i positionen „åben“.  Træk slangeadapteren op af filterhovedet.  Åbn filteret som beskrevet på side 88.  Tag afdækningsgitteret, filtermaterialerne og

filterkurvene op af filerbeholderen.

Vedligeholdelse af filtermaterialerne

VIGTIGT!

Beskadigelse af filterbakterierne på grund af vand fra hanen.

 Anvend kun vand fra akvariet til rengøring af

filtermaterialerne.

 Rengør omhyggeligt Tetra BB-bio-filterkuglerne, de

biologiske Tetra BF-filtersvampe og Tetra CR-

keramik-filterringene med vand fra akvariet.  Udskift filtermaterialerne i henhold til tabellen

ovenfor.

Impelleren befinder sig på undersiden af filterhovedet. Impelleren består af et vingehjul (36) og impellerskaftet (34).

 Drej impellerkabinettes dæksel (35) i positionen

„open“.

 Tag dækslet af.  Tag impelleren ud.  Hvis impelleren er beskadiget, skal den udskiftes.  Rengør impelleren med varmt vand fra hanen.  Sæt impelleren i igen.  Luk dækslet.

Dansk oversættelse af den tyske orginale brugsanvisning

Vedligeholdelse af filterhovedpakningen

 Hvis filterhovedpakningen (37) er beskadiget, skal

den udskiftes.

 Rengør filterhovedpakningen med varmt vand fra

hanen.

 Kontrollér, at filterhovedpakningen ligger tæt op ad

filterhovedet over det hele.

Rengøring af skumplastforfilteret

 Rengør skumplastforfilteret (18) med rent vand,

hvis det er kraftigt tilsmudset.

Opbevaring af filteret

 Træk netstikket ud.  Fjern vandet fra filteret.  Opbevar filteret på et tørt sted.

Bortskaffelse af filteret

 Henvend dig til de lokale myndigheder for at få

mere præcise informationer om bortskaffelsen.

 Bortskaf filteret efter forskrifterne.

Tekniske data

Eksternt filter EX 600

Vandgennemstrømning (l/h)

Egnet akvariestørrelse (l)

Filterkapacitet (l) 5,7 6,6 12,0 Filterkurve (antal) 3 4 4 Indv. slangediameter

(mm) Spænding

Energiforbrug (W) 7,5 10,5 19,5 Energiforbrug (W)

konfigureret Tilslutningskablets

længde (m)

Plus

630 790 1300

60–120 100–300 250–500

12 12 16

5,5 7,6 15,5

EX 800 Plus

230 V ~ 50 Hz

1,65

EX 1200 Plus

Garanti

Vi giver tre års garanti, regnet fra købsdatoen. Opbevar kassebonen! Der er ingen garanti i tilfælde af ukorrekt behandling, i forbindelse med normalt slid samt ikke tilladt indgreb i udstyrets teknik.

Kontakt forhandleren eller Tetra GmbH, Tetra Technik Service Center, Postfach 1580, D-49304 Melle, Tyskland i tilfælde af reklamationer.

Producentadresse

Tetra GmbH Herrenteich 78 D-49324 Melle Tyskland www.tetra.net

Dansk oversættelse af den tyske orginale

Bilag: Hjælp i tilfælde af fejl

Problem Årsag Løsning

Filterhovedet kan ikke fastgøres på filterbeholderen.

Der kommer vand ud af filterhovedet.

Motoren kører ikke. Strømforsyningen er afbrudt. Sørg for at sikre strømforsyningen.

Reduceret vandstrømning.

Der er indelukket luft i filteret.

Pilene på filterkurvene og på filterbeholderen peger ikke alle i samme retning / filterkurvene er sat forkert i.

Filterkurvene indeholder for meget filtermateriale.

Lukkeclips ikke lukket rigtigt. Luk lukkeclipsene omhyggeligt. Se side 89. Der er snavs eller

fremmedlegemer på filterbeholderen eller filterhovedpakningen.

Filterhovedpakningen er anbragt forkert, beskadiget eller mangler.

Kanten af filterhovedet er beskadiget.

Slangeadapteren er anbragt forkert.

Impellerskaftet er brækket. Udskift impelleren. Se side 93. Impelleren mangler / er blokeret af

fremmedlegemer som små sten. Slangeadapteren er kraftigt

tilsmudset. Slangerne hindrer

vandgennemstrømningen. Slangerne er kraftigt tilsmudsede. Skyl slangerne, indsugnings- og udløbsrøret med vand fra

Filterindsugningssien er tilstoppet. Fjern alle fremmedlegemer, fjern snavs. Filtermaterialer er tilstoppede. Tag filtermaterialet ud, og rengør det med vand fra akvariet.

Filtermaterialet er fyldt i net / der er ikke anvendt filtermateriale fra producenten.

Filtermaterialet er sat forkert sammen.

Tetra FF-finfilterindlægget er for kraftigt tilsmudset.

Der har dannet sig snavs i impellerkabinettet.

Vandet cirkulerer ikke. Kontrollér, at udløbsrøret befinder sig over vandfladen, og

Der er ikke anvendt originale dele fra producenten.

Afstanden mellem filteret og vandfladen i akvariet er ikke tilstrækkelig.

Filtermaterialet er tilstoppet. Rengør filtermaterialet. Se side 93.

Sæt filterkurvene korrekt i. Se side 89.

Tag det overskydende filtermateriale ud. Se side 89.

Rengør de steder, hvor filterhovedpakningen og filterbeholderen kommer i berøring med hinanden. Se side 94.

Sæt filterhovedpakningen rigtigt i / forny den. Se side 94.

Udskift filterhovedet.

Anbring slangeadapteren rigtigt. Se side 90.

Sæt impelleren i / rengør den. Se side 93.

Afmonter slangeadapteren, og rengør den under varmt vand. Se side 92.

Kontrollér, at slangerne ikke har knæk eller snoninger. Se fra side 91.

hanen under højt tryk.

Se side 93. Fyld ikke filtermaterialet i net eller nylonstrømper, da det

fører til tilstopning af filteret, og vandstrømningen derfor reduceres.

Kontrollér, at filtermaterialet er fyldt korrekt i. Se side 89.

Udskift Tetra FF-finfilterindlægget.

Rengør impelleren under varmt vand. Se side 93.

tryk på starthjælpknappen. Anvend kun originale dele fra producenten, da

vandstrømningen ellers kan reduceres. Kontrollér, at overkantet af filterhovedet er mindst 10 cm

under vandfladen.

brugsanvisning

Dansk oversættelse af den tyske orginale brugsanvisning

Problem Årsag Løsning

Der trænger luft ind gennem indsugningsrøret.

Kontrollér, at den slange, der kommer fra indsugningsrøret, befinder sig under vandfladen i akvariet. Hvis problemet fortsat eksisterer, skal tætningsringen på indsugningsrøret fornys.

Filterstarten fungerer ikke fejlfrit.

Filtermaterialet er ikke rengjort tilstrækkeligt.

Filtermaterialet er fyldt i net eller

Tag filtermaterialet ud, og rengør det. Se side 93.

Fyld ikke filtermaterialet i net eller nylonstrømper.

lignende.

Usædvanlig støj, når filteret startes.

Der trænger luft ind gennem en slangeforbindelse.

Kontrollér, at slangerne er anbragt rigtigt. Se side 90.

Der er indelukket luft i filteret. Ryst filteret let, så luften slipper ud.

Usædvanlig støj, når filteret anvendes.

Skumplastforfilteret er sat til. Rengør skumplastforfilteret. Filtergennemstrømningsvolumen

bremset for meget. Tætningsringe er ikke smurt

tilstrækkeligt. Uensartet vandindløb på grund af

Forøg gennemstrømningsydelsen ved at åbne afspærringshanerne.

Påfør almindelige smøremidler, som f.eks. vaseline, på alle tætningsringe i rigelig mængde.

Træk netstikket ud, og tag filteret i brug igen. Se side 91.

manglende vandindtræk. Afstanden mellem filteret og

vandfladen i akvariet er ikke

Kontrollér, at overkantet af filterhovedet er mindst 10 cm under vandfladen.

tilstrækkelig. Der er indelukket luft i filteret. Ryst filteret let, så luften slipper ud. Udløbsrøret laver lyde hvert 10.

sekund på grund af luft, der slipper ud.

Fordi bakterierne ånder og på grund af vandplanternes fotosyntese, kan der dannes luftbobler. Når der slipper luftbobler ud gennem filteret, opstår der lyde. Det er ikke nødvendigt at gøre noget ved det.

Der er trykket på starthjælpknappen.

Tryk aldrig på starthjælpknappen, når filteret er i gang. Sørg for, at starthjælpknappen ikke trykkes ned af genstande.

Hvis problemet ikke kan afhjælpes, eller hvis der er brug for reservedele, så kontakt Tetra Technik Service Center eller forhandleren.

Tłumaczenie oryginalnej niemieckiej instrukcji

użytkowania na język polski

Tłumaczenie oryginalnej niemieckiej instrukcji użytkowania na język polski

Przedmowa

Niniejsza instrukcja użytkowania objaśnia zasady bezpiecznego obchodzenia się z filtrem zewnętrznym Tetra EX 600 Plus / EX 800 Plus / EX 1200 Plus, zwanym w skrócie filtrem. Przed montażem i pierwszym użyciem filtra należy w całości przeczytać niniejszą instrukcję użytkowania. Należy przestrzegać zwłaszcza wskazówek dotyczących bezpieczeństwa. Instrukcję użytkowania należy przechowywać zawsze w pobliżu filtra. W przypadku sprzedaży filtra lub przekazania go w inny sposób należy wraz z nim przekazać instrukcję użytkowania.

Spis treści

Używane symbole ................................................... 98

Niebezpieczeństwo szkód materialnych .................. 98

Podstawowe wskazówki dotyczące

bezpieczeństwa ....................................................... 98

Budowa i działanie ................................................... 98

Przygotowanie i montaż .......................................... 99

Uruchomienie filtra ................................................. 102

Konserwacja filtra .................................................. 103

Przechowywanie filtra ............................................ 104

Utylizacja filtra........................................................ 104

Dane techniczne .................................................... 105

Gwarancja .............................................................. 105

Adres producenta .................................................. 105

Załącznik: Pomoc techniczna. ............................... 106

Legenda rysunków i zakres dostawy

(do rysunków A, B i C)

Nr Opis

1 Zawór odcinający (2 sztuki) 2 Króciec węża 3 Przycisk uruchamiający 4 Głowica filtra 5 Wycięcie na króciec węża 6 Przewód sieciowy z wtyczką (niewidoczną na

rysunku) 7 Siatka przykrywająca 8 Wkład filtracyjny z włókniny o drobnych porach 9 Wkład węglowy Tetra CF (1 woreczek w przypadku

EX 600 Plus i EX 800 Plus / 2 woreczki w przypadku

EX 1200 Plus) 10 Biologiczna gąbka filtracyjna Tetra BF (2 sztuki w

przypadku EX 600 Plus / 4 sztuki w przypadku

EX 800 Plus i EX 1200 Plus) 11 Kosz filtra (3 sztuki w przypadku EX 600 Plus /

4 sztuki w przypadku EX 800 Plus i EX 1200 Plus) 12 Biologiczne gniazda filtracyjne Tetra BB 13 Ceramiczne pierścienie filtracyjne Tetra CR 14 Obudowa filtra (z klipsami zamykającymi) 15 Kolanko U dla rury zasysającej 16 Przyssawki z długimi i krótkimi klipsami (po 7 sztuk) 17 Przedłużenie rury wlotowej 18 Sito wlotowe ze wstępnym filtrem piankowym 19 Stoper 20 Rura dyszy (2 sztuki) 21 Złącze 22 Kolanko U dla rury wylotowej

Dodatkowo zestaw zawiera 2 węże (po ok. 1,5 m) oraz niniejszą instrukcję użytkowania.

Tłumaczenie oryginalnej niemieckiej instrukcji użytkowania na język polski

Używane symbole

OSTRZEŻENIE

Wskazuje na możliwość zaistnienianiebezpiecznej sytuacji, która spowodujeśmierć lub poważne uszkodzenie ciała.

Niebezpieczeństwo szkód materialnych

UWAGA!

Wskazuje na zaistnienie potencjalnieniebezpiecznej sytuacji, która możespowodować znaczne straty materialne lub finansowe.

Podstawowe wskazówki dotyczące bezpieczeństwa

Użycie zgodne z przeznaczeniem

Filtr służy do oczyszczania wody w akwarium. Przeznaczony jest on tylko do użytku w zamkniętych pomieszczeniach. Zastosowanie zgodne z przeznaczeniem obejmuje również przestrzeganie niniejszej instrukcji użytkowania, zwłaszcza wskazówek dotyczących bezpieczeństwa. Każde inne lub wykraczające poza ten zakres zastosowanie oraz samodzielne naprawy i przeróbki traktowane są jako niezgodne z przeznaczeniem. Zastosowanie niezgodne z przeznaczeniem może zagrażać zdrowiu i życiu oraz powodować szkody materialne. Tetra GmbH nie ponosi odpowiedzialności za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem.

Zapobieganie porażeniu prądem elektrycznym

• Filtr podłączać tylko do fachowo zainstalowanego gniazda wtykowego (230 V ~ 50 Hz).

• Upewnić się, że sieć elektryczna zabezpieczona jest wyłącznikiem różnicowoprądowym (prąd

uszkodzeniowy maksymalnie 30 mA). W razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem.

• Upewnij się, że gniazdo wtykowe nie zostanie zamoczone.

• Wyciągnij wtyczkę z gniazda sieciowego w następujących sytuacjach:

− w przypadku kontaktu skóry z wodą

− przed czyszczeniem lub konserwacją filtra

− jeśli filtr, węże, przewód sieciowy lub wtyczka są

uszkodzone

− w przypadku nieprawidłowego działania filtra.

• Nie należy otwierać obudowy głowicy filtra.

• Wymiana sieciowego przewodu zasilającego tego

urządzenia jest niemo uszkodzenia przewodu należy oddać sprzęt do utylizacji.

• Niniejsze urządzenie może być użytkowane przez dzieci powyżej 8. roku życia oraz osoby zograniczonymi zdolnościami fizycznymi, sensorycznymilub umysłowymi jedynie w przypadkuzapewnienia właściwego nadzoru lub wyczerpującegopoinstruowania o sposobie korzystania z urządzeniaprzez osobę odpowiedzialną. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja filtra nie może być wykonywana przez dzieci bez nadzoru.

żliwa. W przypadku

Budowa i działanie

Filtr oczyszcza wodę akwariową. Filtr umieszczamy na zewnątrz akwarium. Urzadzenie połączone jest ze zbiornikiem za pomocą rury poboru wody znajdującą się w środku zbiornika. Pobrana woda przepływa przez wkłady filtracyjne, które oczyszczają ją zanieczyszczeń. Materiały filtracyjne zapewniają biologiczną, chemiczną i mechaniczną filtrację wody. Oczyszczona woda trafia następnie do rury wylotowej i poprzez dysze wpływa z powrotem do akwarium.

Przygotowanie i montaż

Przygotowanie filtra

Otwarcie filtra

Tłumaczenie oryginalnej niemieckiej instrukcji

użytkowania na język polski

Przygotowanie materiałów filtracyjnych

 Wyjąć ze zbiornika filtra siatkę przykrywającą (7),

wszystkie kosze filtra (11) i materiały filtracyjne (8, 9, 10, 12, 13).

 Rozpakować materiały filtracyjne.  Usunąć opakowania zgodnie z przepisami o

ochronie środowiska naturalnego.

 Przed pierwszym użyciem oczyścić biologiczne

gniazda filtracyjne Tetra BB, biologiczne gąbki filtracyjne Tetra BF i ceramiczne pierścienie filtracyjne Tetra CR czystą wodą wodociągową.

 Odepnij klipsy zamykające po obu stronach

głowicy jak pokazano na rysunku.

 Odchylić klipsy zamykające w dół.

 Po odchyleniu wszystkich klipsów zamykających w

dół zdjąć głowicę filtra.

Umieszczenie wkładów filtracyjnych

Na górnej krawędzi obudowy filtra, na siatce przykrywającej i na koszach filtra znajdują się strzałki wskazujące ich prawidłowe ułożenie.

 Siatkę przykrywającą i wszystkie kosze filtra

należy umieścić tak, aby wszystkie strzałki zwrócone były w tym samym kierunku, co strzałka na obudowie filtra.

 Włożyć do obudowy filtra w prawidłowej kolejności

(patrz rysunek A) siatkę przykrywającą, kosze filtra i materiały filtracyjne.

Tłumaczenie oryginalnej niemieckiej instrukcji użytkowania na język polski

Zamknięcie filtra

Montaż króćca węża

 Wyrównać głowicę filtra tak, aby rura (23)

znajdowała się nad otworem przelotowym (24) siatki przykrywającej.

 Nałożyć głowicę na zbiornik filtra, jak pokazano na

rysunku.

 Zamknąć cztery klipsy zamykające.

 Upewnić się, że pokrywa (26) króćca węża (2) jest

odchylona do góry.

 Upewnić się, że dźwignia ryglująca (25) znajduje

się w położeniu „otwarte“ (jak na rysunku powyżej).

 Umieścić króciec węża w przewidzianym do tego

wycięciu (5) w głowicy filtra.

 Wcisnąć króciec węża w wycięcie do oporu.  Obrócić dźwignię ryglującą do oporu w położenie

„zamknięte“.

 Odchylić dźwignię ryglującą w dół.  Odchylić pokrywę w dó

ł.

 Upewnić się, że króciec węża, dźwignia ryglująca i

pokrywa znajdują się w przedstawionym na rysunku położeniu.

100

Tetra EX 600 Plus User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
